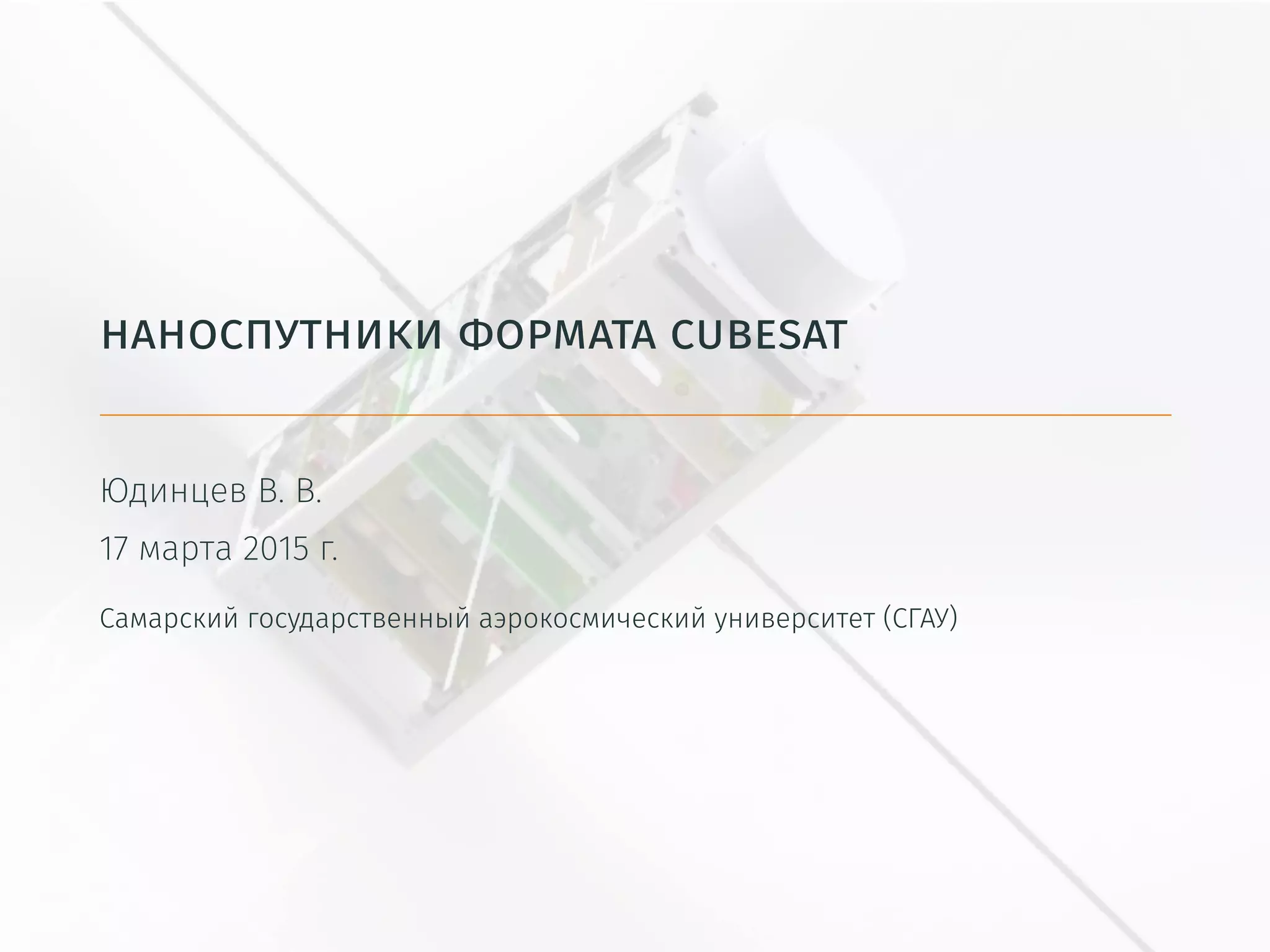

1. наноспутники формата cubesat
Юдинцев В. В.
20 марта 2015 г.
Самарский государственный аэрокосмический университет (СГАУ)

2. содержание
История
Типоразмеры наноспутников
Примеры проектов
Перспективные средства выведения наноспутников
Пусковые контейнеры
1

3. история

4. “небо становится ближе”
2084 год (взгляд из 1984)
2014, Ефим Устюгов, кафедра КМ, СГАУ1957
Проект кубсата для полёта к Марсу
3

5. классификация малых спутников
4

6. cubesat design specification
В 1999 году профессором Ж. Суари
(Jordi Puig-Suari) из
Калифорнийского
политехнического университета и
Бобом Твиггсом (Bob Twiggs) из
Стэндфордского университета была
разработана спецификация,
описывающая типоразмер КУБСАТ
(CUBESAT).
2003 год – первый полёт кубсата
5

7. принципы
• “Стандартные” размеры для упрощения адаптации к
средствам выведения.
• Невысокая стоимость. “Гражданская” электронная
компонентная база.
• Выведение в качестве попутной нагрузки – низкая
стоимость выведения.
6

8. ка “бион-м”
7

9. типоразмеры наноспутников

10. типоразмер 1u – один модуль
Источник: с http://gomspace.com
• 100x100x113,5 мм
• масса до 1,33 кг
• 70% наноспутников,
запущенных в 2012 года
• 20% наноспутников,
запущенных в 2014 году
9

11. типоразмер 2u – двухмодульный
Источник: http://gomspace.com
• 100x100x227 мм
• масса до 2,66 кг
• 10% наноспутников,
запущенных в 2014 году
10

12. типоразмер 3u – трёхмодульный
Источник:
http://www.ukspaceagency.bis.gov.uk/19128.aspx
• 100x100x340,5 мм
• масса до 4 кг
• 25% наноспутников,
запущенных в 2012 году
• 70% наноспутников,
запущенных в 2014 году
11

13. количество запусков наноспутников (<10 кг)*
2000 2002 2004 2006 2008 2010 2012 2014
0
20
40
60
80
Год
Количество
*http://www.slideshare.net/mpariente/nanosatellite-industry-overview-updated-022014
12

14. запуски наноспутников по назначению*
Наука
21%
Связь
10%
ДЗЗ
14%
Технол.
55%
2009-2013
Наука
17%
Связь
9%
ДЗЗ
54%
Технол.
20%
2014-2016
*http://www.slideshare.net/mpariente/nanosatellite-industry-overview-updated-022014
13

15. примеры проектов

16. “контакт-наноспутник” сгау
• Типоразмер: 3U
• Содержит часть распределённой
научной аппаратуры «Контакт»,
установленной на наноспутнике и
на МКА “Аист-2”
• Назначение: демонстратор
технологий
Источник: Белоконов И. В. Наноспутники как средство ускорения технологического развития и получения
новых знаний об околоземном космическом пространстве. Молодёжная научная школа-конференция при
40-ой Ассамблее COSPAR.
15

17. международный проект qb50
SamSat-QB50
http://www.ssau.ru/engnews/10193
1. Исследования термосферы Земли
(200-380 км) при помощи сети из
50 кубсатов. Состав научной
аппаратуры:
• масс-спектрометр нейтральных
частиц;
• температурный датчик;
• датчик плотности магнитного
потока;
• датчик плотности тока
заряженных частиц.
16

18. международный проект qb50
http://www.delfispace.nl
www.surrey.ac.uk/ssc/research/space_vehicle_control
2. Отработка технологий
• QARMANN – исследование
процесса спуска в атмосфере
(аэротермодинамика)
• DelFFi – технология автономного
поддержания заданного
относительного положения двух
КА (формация спутников)
• InflateSail – отработка технологии
раскрытия паруса
16

19. planet labs – сеть спутников дзз
https://www.planet.com
• США, частная компания
• Цель: построение сети
наноспутников
дистанционного
зондирования Земли
• К середине 2015 года
планируется запустить 131
спутник
• Разрешение: до 3 м
17

20. planet labs – сеть спутников дзз
https://www.planet.com
• США, частная компания
• Цель: построение сети
наноспутников
дистанционного
зондирования Земли
• К середине 2015 года
планируется запустить 131
спутник
• Разрешение: до 3 м
17

21. проект “lunar flashlight”
http://sservi.nasa.gov/articles/lunar-
flashlight
• Проект JPL (NASA), Marshal Space Flight
Center, University of California
• Наноспутник типоразмера 6U
• Солнечный парус-зеркало площадью
80 м2:
• движитель для полёта к Луне (6 месяцев)
• зеркало, отражающее свет в затенённые
полярные области Луны, для
спектрального анализа поверхности
(H2O, OH, CO2)
• Планируемая дата запуска: декабрь
2017 года
18

22. перспективные средства выве-
дения наноспутников

23. рн “таймыр” (лин индастриал, россия)
http://www.spacelin.ru
• Трёхступенчатая ракета-носитель
сверхлегкого класса.
• Стартовая масса РН:
от 2 до 15 тонн.
• Полезная нагрузка:
от 9 до 135 кг.
20

24. рн “нептун” (interorbital systems corporation, сша)
http://www.interorbital.com
• Серия ракет для выведения
полезного груза массой от 30 до
1000 кг на околоземную орбиту:
Neptune 30, Neptune 45, Neptune
1000.
• Каждая РН состоит из
необходимого количества
стандартных ракетных блоков,
объединяемых в пакет
21

25. рн “электрон” (rocket lab, сша)
http://www.rocketlabusa.com
• Двухступенчатая РН (тандемная
схема).
• Стартовая масса РН: 10,5 тонн.
• Масса выводимого полезного
груза: 110 кг (на ССО).
• Первый пуск запланирован на
2015 год.
22

26. пусковые контейнеры

27. poly-picosatellite orbital deployer
P-POD Mark III
www.nasa.gov/centers/ames/multimedia/images/2006/genebox.html
• Разработан в
калифорнийском
политехническом
университете
• Типоразмеры
наноспутников:
1U+1U+1U, 2U+1U, 3U
• 90% кубсатов
выведено с помощью
контейнера P-POD
(100% до 2006 года)
24

28. poly-picosatellite orbital deployer
25

29. isi-pod
ISIPOD и КА Triton-1
http://triton.isispace.nl
• Изготовитель:
компания ISIS –
Innovate Solutions in
Space (Нидерланды)
• Серия контейнеров
для запуска кубсатов
типоразмеров 1U, 2U,
3U
26

30. транспортно-пусковой контейнер ао ркц “прогресс”
27

31. ключевые особенности тпк ао ркц “прогресс”
• Транспортно-пусковой контейнер адаптирован к
средствам выведения АО РКЦ “Прогресс” (РН, БВ, КА)
• Модульная конструкция упрощает возможную доработку
к запуску кубсатов других типоразмеров
• Пассивная система терморегулирования (ЭВТИ)
• Минимальные возмущения угловой скорости
наноспутника после отделения
• Контейнер оборудован датчиком температуры и датчиком
отделения наноспутника
28

32. заключение
1. Наноспутники – это не только учебные проекты
2. Эффективное использование наноспутников возможно
при их “сетевом” использовании
3. Рост количества запускаемых наноспутников
ограничивается сложностью доставки их на орбиту
29

33. источники
1. www.ukspaceagency.bis.gov.uk/19128.aspx
2. sservi.nasa.gov/articles/lunar-flashlight
3. www.cubesatshop.com
4. www.gizmag.com/tubesat-personal-satellite/22211
5. http://www.isispace.nl/cms/
6. Nanosatellite industry overview (presentation)
7. www.planet.com
8. www.qb50.eu
9. www.surrey.ac.uk/ssc/research/space_vehicle_control/deploytech/mission
10. www.delfispace.nl/delffi
11. www.rocketlabusa.com
12. www.interorbital.com
13. www.spacelin.ru
LATEX Beamer mtheme: https://github.com/matze/mtheme
