1. σχεδιάζω την κατασκευή μου

2. Πριν από κάθε κατασκευή προηγούνται
1. Μελέτη
2. Σχεδίαση
Πριν από κάθε κατασκευή προηγούνται
1. Μελέτη
2. Σχεδίαση
Μελέτη
•Τι σχήμα θα δώσω
•Τι μέγεθος θα έχει (διαστάσεις)
Σχεδίαση
•Ποιοι είναι οι κανόνες σχεδίασης
•Τι μας δείχνει ένα σχέδιο
Κατασκευή
•Τι υλικό να χρησιμοποιήσω
•Τι εργαλεία θα χρειαστώ
•Ποια είναι η σειρά των εργασιών

3. Τι είναι το σχέδιο
Στην καθημερινή του ζωή ο άνθρωπος χρησιμοποιεί τον γραπτό και
προφορικό λόγο για να επικοινωνεί με τους άλλους ανθρώπους.
Οι τεχνικοί έχουν τον δικό τους τρόπο επικοινωνίας, το σχέδιο.
Από τους τεχνικούς άλλοι μελετούν τα τεχνικά έργα και άλλοι τα
κατασκευάζουν.
Για να μπορέσουν λοιπόν να συνεννοηθούν ο μελετητής ενός έργου
Με τον κατασκευαστή χρησιμοποιούν το σχέδιο.
Με το σχέδιο λοιπόν προσπαθούμε να παρουσιάσουμε, με
μια γραφική παράσταση που μας δείχνει με σαφήνεια και
με λεπτομέρειες, την μορφή που θέλουμε να δώσουμε σε
κάτι που πρόκειται να κατασκευάσουμε

4. ΟΡΓΑΝΑ ΣΧΕΔΙΑΣΗΣ

5. ΤΡΙΓΩΝΑ
Χρησιμεύουν για να χαράξουμε ευθείες γραμμές, ή
γραμμές παράλληλες ή κάθετες σε δεδομένη ευθεία
γραμμή.

6. ΥΠΟΔΕΚΑΜΕΤΡΟ-ΧΑΡΑΚΑΣ
Χρησιμοποιείται για να μετράμε μήκη, αλλά και σαν οδηγός
για την χάραξη ευθειών

7. ΔΙΑΒΗΤΗΣ
Χρησιμοποιείται για την χάραξη κύκλων και κυκλικών τόξων.

8. ΚΑΜΠΥΛΟΓΡΑΜΜΟ
Χρησιμοποιούνται για να χαράξουμε καμπύλες γραμμές που
δεν είναι κύκλοι ή τμήματα κύκλων.

9. Μελέτησα το θέμα που διάλεξα και
παρατηρώ ότι έχει μεγάλη ομοιότητα με το
ΟΡΘΟΓΩΝΙΟ ΠΑΡΑΛΛΗΛΕΠΙΠΕΔΟ

10. 4 εκ
3 εκ.
6 εκ.
ΟΡΘΟΓΩΝΙΟ ΠΑΡΑΛΛΗΛΕΠΙΠΕΔΟ
είναι ένα στερεό σχήμα που αποτελείται
από 6 διαφορετικές επιφάνειες (έδρες)
που όπως φαίνεται πιο κάτω είναι ανά 2
όμοιες
1η
έδρα
6εκ. Χ 4εκ.
(μπροστινή έδρα)
2η
έδρα/ 6εκ. Χ 3εκ.
(πάνω έδρα)
3εκ. Χ 4εκ.
Αριστερή
(3η ) έδρα
4η
έδρα
6εκ. Χ 4εκ.
(πίσω έδρα)
5η
έδρα/ 6εκ. Χ 3εκ.
(κάτω έδρα)
3εκ. Χ 4εκ.
Δεξιά
(6η έδρα)

11. 2η
έδρα/ 6εκ. Χ 3εκ.
(πάνω έδρα)
3εκ. Χ 4εκ.
Δεξιά
(6η
) έδρα
2η έδρα/ 6εκ. Χ 3εκ.
(κάτω έδρα)
3εκ. Χ 4εκ.
Αριστερή
(6η) έδρα
4η έδρα
6εκ. Χ 4εκ.
(πίσω έδρα)
4η έδρα
6εκ. Χ 4εκ.
(μπροστινή έδρα)
Αν αυτές τις έδρες τις δημιουργήσω μ’ ένα οποιοδήποτε
υλικό και τις συνδέσω μεταξύ τους σύμφωνα με το
παρακάτω σχήμα θα έχω κατασκευάσει ένα
ΟΡΘΟΓΩΝΙΟ ΠΑΡΑΛΛΗΛΕΠΙΠΕΔΟ
Αν αυτές τις έδρες τις δημιουργήσω μ’ ένα οποιοδήποτε
υλικό και τις συνδέσω μεταξύ τους σύμφωνα με το
παρακάτω σχήμα θα έχω κατασκευάσει ένα
ΟΡΘΟΓΩΝΙΟ ΠΑΡΑΛΛΗΛΕΠΙΠΕΔΟ

12. κάτοψη
Αριστερή
πλάγια όψη
άνοψη
Δεξιά
πλάγια όψη
Πίσω
όψη
πρόσοψη
Οι ονομασίες των 6 εδρών αλλάζουν και
χαρακτηρίζονται από τη θέση που βλέπω τα αντικείμενα

13. Πρόσοψη
Αριστερή
πλάγια όψη
Κάτοψη
Οι όψεις ανά ζεύγη έχουν τις ίδιες διαστάσεις οπότε αρκεί
η σχεδίαση 3 από τις 6. Συγκεκριμένα τις
Πρόσοψη – κάτοψη και αριστερή πλάγια όψη,
στις θέσεις που φαίνονται πιο κάτω

14. άξονες

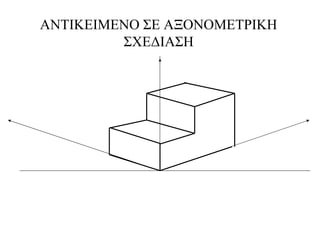

15. ΑΝΤΙΚΕΙΜΕΝΟ ΣΕ ΑΞΟΝΟΜΕΤΡΙΚΗ
ΣΧΕΔΙΑΣΗ

16. ΔΗΜΙΟΥΡΓΙΑ ΑΞΟΝΟΜΕΤΡΙΟΥ ΣΧΕΔΙΟΥ

17. ΟΨΕΙΣ
• ΑΞΟΝΟΜΕΤΡΙΚΟ • ΠΡΟΣΟΨΗ
ΠΡΟΒΟΛΗ ΣΕ ΚΑΤΑΚΟΡΥΦΟ ΕΠΙΠΕΔΟ

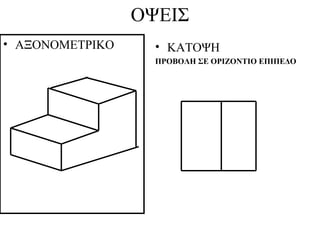

18. ΟΨΕΙΣ
• ΑΞΟΝΟΜΕΤΡΙΚΟ • ΚΑΤΟΨΗ
ΠΡΟΒΟΛΗ ΣΕ ΟΡΙΖΟΝΤΙΟ ΕΠΙΠΕΔΟ

19. ΟΨΕΙΣ
• ΑΞΟΝΟΜΕΤΡΙΚΟ • ΠΛΑΓΙΑ ΟΨΗ
ΠΡΟΒΟΛΗ ΣΕ ΚΑΤΑΚΟΡΥΦΟ
ΠΛΑΓΙΟ ΕΠΙΠΕΔΟ

20. ΤΟΠΟΘΕΤΗΣΗ ΟΨΕΩΝ
ΠΡΟΣΟΨΗ ΠΛΑΓΙΑ ΟΨΗ
ΚΑΤΟΨΗ ΓΩΝΙΑ ΣΤΡΟΦΗΣ
45ο

21. ΕΙΔΗ ΓΡΑΜΜΩΝ
Κατά τη σχεδίαση των όψεων ενός
αντικειμένου τα είδη γραμμών
είναι:
• ΠΛΗΡΕΙΣ ΓΡΑΜΜΕΣ
Είναι οι ορατές ακμές του αντικειμένου
• ΔΙΑΚΕΚΟΜΜΕΝΕΣ ΓΡΑΜΜΕΣ
Έτσι παριστάνονται οι μη ορατές ακμές.
Αν συμπίπτει πλήρης με διακεκομμένη
γραμμή επικρατεί η πλήρης.

22. διαστάσεις
Γραμμή διάστασης βοηθητική γραμμή
Η κάθε διάσταση αποτελείται:
1. Τη γραμμή διάστασης
γραμμή παράλληλη στο αντικείμενο
2. Τις βοηθητικές γραμμές
Γραμμές συνήθως κάθετες στο σχέδιο
3. Τα σύμβολα αρχής – τέλους
Συνήθως αιχμές βέλους στα σημεία
συνάντησης των γραμμών
διάστασης με τις βοηθητικές
4. Την αριθμητική τιμή
Εκφράζεται σε cm ή mm

23. 10
20
10
15
Για την τοποθέτηση των διαστάσεων :
1. Φέρουμε λεπτές βοηθητικές
γραμμές.
2. Τοποθετούμε τα βέλη των
μικρότερων διαστάσεων μέσα και
των μεγαλύτερων έξω.
3. Οι διαστάσεις τοποθετούνται μία
μόνο φορά.
4. Δίνονται πάντα οι συνολικές
διαστάσεις.
5. Τα βέλη των διαστάσεων
απέχουν μεταξύ τους και από το
σχήμα περίπου 10 mm.
6. Οι αριθμοί τοποθετούνται όπως
φαίνονται στο σχήμα

24. ΣΧΕΔΙΑΣΗ ΥΠΟ ΚΛΙΜΑΚΑ
Η κλίμακα εκφράζει τη σχέση ενός πραγματικού μήκους,
προς το μήκος του ίδιου αντικειμένου στο σχέδιο.
κλίμακα = 1: {(πραγματικό μήκος)/(μήκος σχεδίου)}
Το αποτέλεσμα έχει μορφή: 1:α
Π.χ 1:20
Σημαίνει ότι ένα μήκος ενός εκατοστού στο σχέδιο
αντιστοιχεί σε πραγματικό μήκος 20 εκατοστών.
Δηλαδή το σχέδιο είναι 20 φορές μικρότερο από το
αντικείμενο

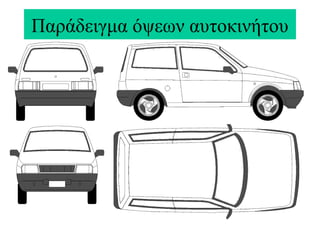

25. Παράδειγμα όψεων αυτοκινήτου

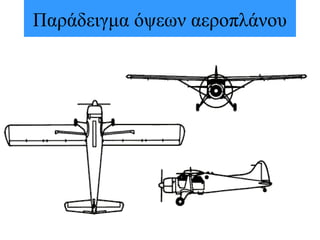

26. Παράδειγμα όψεων αεροπλάνου
