Документ содержит информацию о различиях между данными и программами, а также о функциональной схеме компьютера. Он также описывает различные типы компьютеров, включая настольные, портативные и карманные устройства, их характеристики и элементы. Кроме того, рассматриваются детали работы процессоров, их стандарты, архитектура системного блока и порты для подключения периферийных устройств.

1. Вопросы для проверки:
1) В чем состоит различие между
данными и программами?
2) Перечислите основные элементы
функциональной схемы компьютера

2. 3) Используя функциональную схему
опишите процесс программной
обработки данных
ОПЕРАТИВНАЯ
ПАМЯТЬ
ПРОЦЕССОР
МАГИСТРАЛЬ
УСТРОЙСТВА
ВВОДА
ДОЛГОВРЕМЕННАЯ
ПАМЯТЬ
УСТРОЙСТВА
ВЫВОДА

3. Устройство
компьютера

4. Типы компьютеров:
- настольные
- портативные (ноутбук, нетбук)
- карманные (КПК, коммуникаторы, смартфоны)

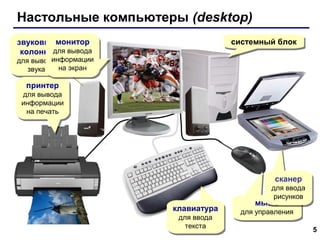

5. Настольные компьютеры (desktop)
системный блок
системный блок
звуковыемонитор
звуковыемонитор
колонки для вывода
колонки для вывода
информации
для вывода
информации
для вывода
на экран
звука
на экран
звука
принтер
принтер
для вывода
для вывода
информации
информации
на печать
на печать
сканер
сканер
для ввода
для ввода
рисунков
рисунков
клавиатура
клавиатура
для ввода
для ввода
текста
текста
мышь
мышь
для управления
для управления
5

6. Ноутбуки (лэптопы)
• меньшие размеры и вес
• работа от аккумуляторов (до 3-5 часов) или от сети
• мобильность
• дорого стоят
• сокращенная клавиатура
• практически не модернизируются (upgrade)
• меньшая производительность
• хуже цвето- и звукопередача
• чувствительность к ударам, вибрациям, …
6

7. Нетбуки
Нетбук – небольшой ноутбук для
доступа в Интернет и работы с
простейшими офисными программами.
Интернет + Ноутбук = Нетбук
• экран 7-11 дюймов
• экономичный процессор
(Intel Atom)
• винчестер до 160 Гб или флэш-память
• меньшая стоимость
• меньшие размеры и вес
• работа от аккумуляторов
до 5-12 часов
• нет DVD-дисковода
• низкая производительность
7

8. КПК, коммуникаторы, смартфоны
КПК = карманный ПК
Мобильный навигатор
(КПК + GPS)
коммуникатор
(КПК + сотовая связь)
смартфон
(телефон + КПК)
8

9. Системный блок
дисковод
дисковод
СD (DVD)
СD (DVD)
блок питания
блок питания
дисковод
дисковод
для дискет
для дискет
видеокарта
видеокарта
порты
порты
процессор
процессор
винчестер
винчестер
слоты
слоты
расширения
расширения
материнская плата
материнская плата
оперативная
оперативная
память
память
9

10. Процессор
• Процессор - микросхема, которая
обрабатывает информацию и управляет
всеми устройствами компьютера.
10

11. Фирмы- производители процессоров
Pentium, Pentium-II,
Pentium-III, Pentium 4
Celeron (для дома)
Xeon (для серверов)
K7, Athlon XP, Duron
Athlon 64
Sempron (для дома и
ноутбуков)
Pentium M (для ноутбуков) Turion (для ноутбуков)
Pentium D, Core 2 Duo
Opteron (для серверов)
(2 ядра)
Athlon 64 X2 (2 ядра)
Core 2 Quad (4 ядра)
11

12. Характеристики процессоров
• Тактовая частота (число операций в секунду)
тактовая частота 2 ГГц ⇒ 2 млрд. операций за 1 с
• Разрядность
число бит, которые процессор обрабатывает
за 1 операцию (8, 16, 32, 64, …)
1978 г
Процессор
Тактовая
частота
2006 г
Intel
8086
Intel
Pentium 4
5 МГц
3,4 ГГц
Разрядность 16 бит
64 бита

13. Системная плата
• Порты и слоты – разъемы для
подключения внешних устройств.
слоты
слоты
расширения
расширения
порты
порты
13

14. Системный блок: порты
порты PS/2
последовательный
порт
порт VGA
питание
220 В
вкл/выкл
блок питания
параллельный порт
порты USB
линейный
сеть RJ-45
вход
14

15. Порты для видеосигналов
Видеокарта
Монитор
Проектор
Порт VGA (аналоговый)
Порт DVI (цифровой)
15

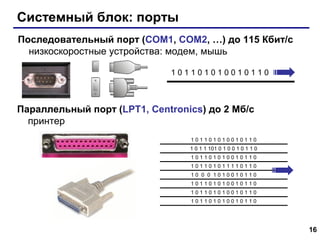

16. Системный блок: порты
Последовательный порт (COM1, COM2, …) до 115 Кбит/с
низкоскоростные устройства: модем, мышь
101101010010110
Параллельный порт (LPT1, Centronics) до 2 Мб/с
принтер
101101010010110
1 0 1 1 101 0 1 0 0 1 0 1 1 0
101101010010110
101101011110110
10 0 0 1010010110
101101010010110
101101010010110
101101010010110
16

17. Системный блок: порты USB
Порт USB (Universal Serial Bus)
USB 1.1 – до 12 Мбит/c, USB 2.0 – до 480 Мбит/c
принтер, сканер, мышь, …
• высокая скорость
• подключение «на ходу»
• можно подключать несколько устройств к
одному порту (через хабы)
17

18. Системный блок: порты
Порт IEEE1394 (FireWire) до 1600 Мбит/c
Инфракрасный порт IrDA (Infrared Data Association)
до 4 Мб/с
встроенный в ноутбук
внешний адаптер (USB)
18
