1. Компьютер – универсальная
техническая система
обработки информации
10 класс
2013г.

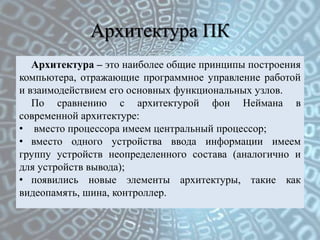

2. Архитектура ПК
Архитектура – это наиболее общие принципы построения
компьютера, отражающие программное управление работой
и взаимодействием его основных функциональных узлов.
По сравнению с архитектурой фон Неймана в
современной архитектуре:
• вместо процессора имеем центральный процессор;
• вместо одного устройства ввода информации имеем
группу устройств неопределенного состава (аналогично и
для устройств вывода);
• появились новые элементы архитектуры, такие как
видеопамять, шина, контроллер.

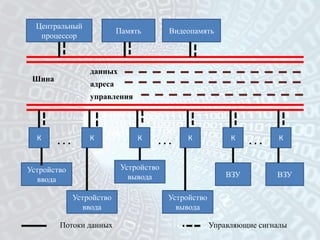

3. Центральный
Память Видеопамять
процессор
данных
Шина
адреса
управления
К ... К К ... К К ... К
Устройство Устройство
вывода ВЗУ ВЗУ
ввода
Устройство Устройство
ввода вывода
Потоки данных Управляющие сигналы

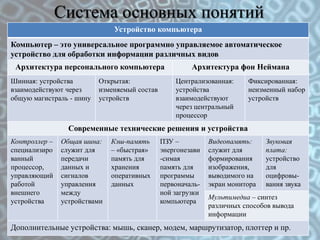

4. Система основных понятий
Устройство компьютера
Компьютер – это универсальное программно управляемое автоматическое
устройство для обработки информации различных видов
Архитектура персонального компьютера Архитектура фон Неймана
Шинная: устройства Открытая: Централизованная: Фиксированная:
взаимодействуют через изменяемый состав устройства неизменный набор
общую магистраль - шину устройств взаимодействуют устройств
через центральный
процессор
Современные технические решения и устройства
Контроллер – Общая шина: Кэш-память ПЗУ – Видеопамять: Звуковая
специализиро служит для – «быстрая» энергонезави служит для плата:
ванный передачи память для -симая формирования устройство
процессор, данных и хранения память для изображения, для
управляющий сигналов оперативных программы выводимого на оцифровы-
работой управления данных первоначаль- экран монитора вания звука
внешнего между ной загрузки
Мультимедиа – синтез
устройства устройствами компьютера
различных способов вывода
информации
Дополнительные устройства: мышь, сканер, модем, маршрутизатор, плоттер и пр.

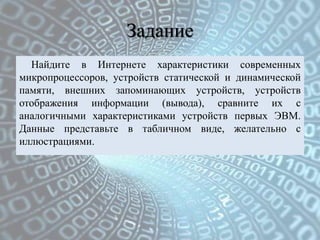

5. Задание
Найдите в Интернете характеристики современных
микропроцессоров, устройств статической и динамической
памяти, внешних запоминающих устройств, устройств
отображения информации (вывода), сравните их с
аналогичными характеристиками устройств первых ЭВМ.
Данные представьте в табличном виде, желательно с
иллюстрациями.

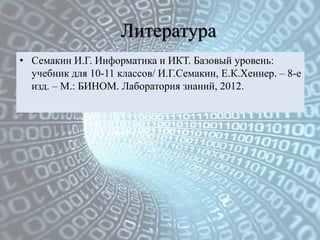

6. Литература
• Семакин И.Г. Информатика и ИКТ. Базовый уровень:
учебник для 10-11 классов/ И.Г.Семакин, Е.К.Хеннер. – 8-е
изд. – М.: БИНОМ. Лаборатория знаний, 2012.
