1. Тема урока:

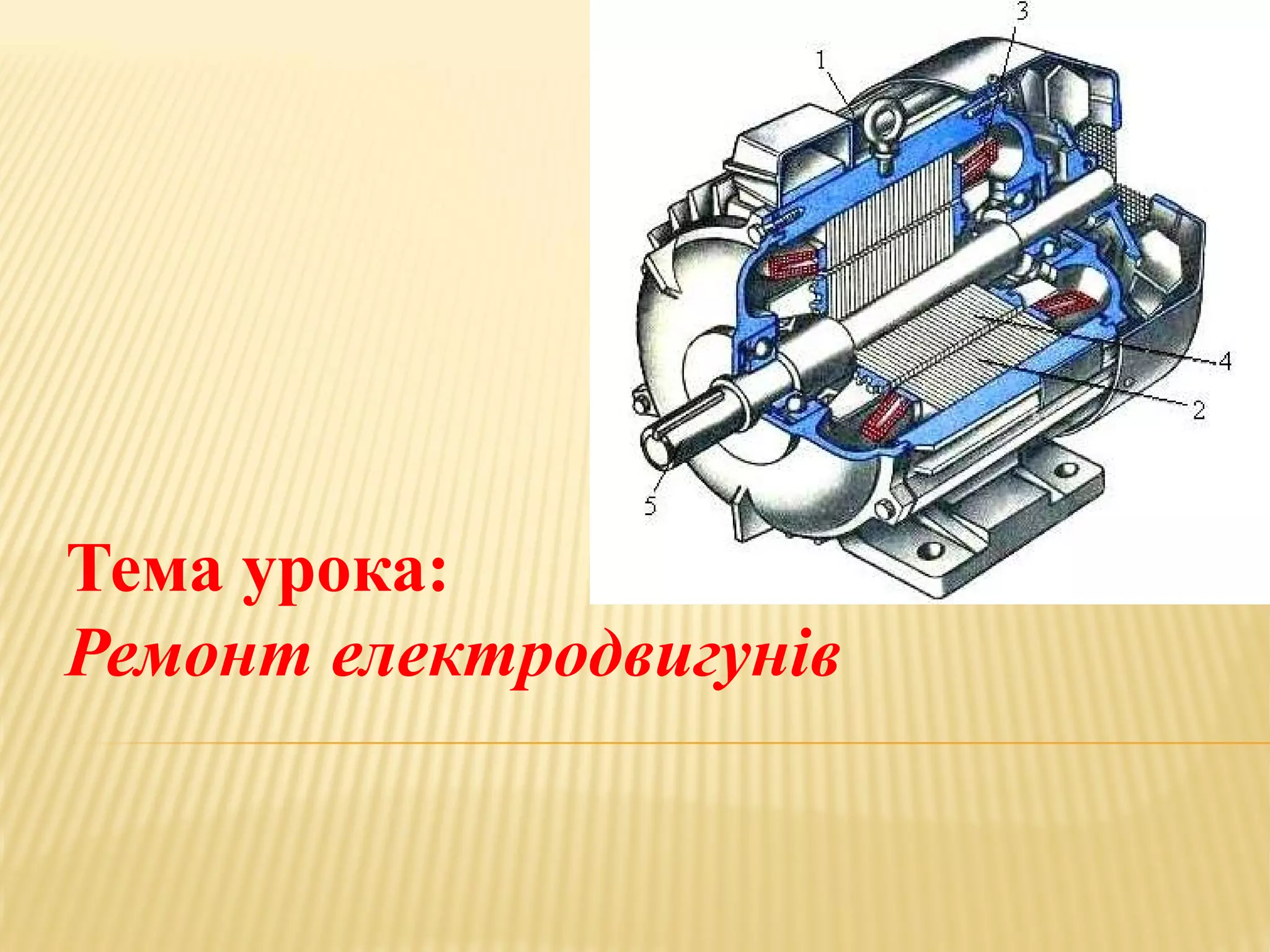

Ремонт електродвигунів

2. Навчайтеся й, коли прийде
час, прикладете засвоєне до
справи - хіба це не
прекрасно!
Конфуцій

3. 



Перегляд навчального відеоролику:
“Електродвигун”.
Презентації бригад.
Бригадний аврал.
Преміювання і заохочення членів
бригад.

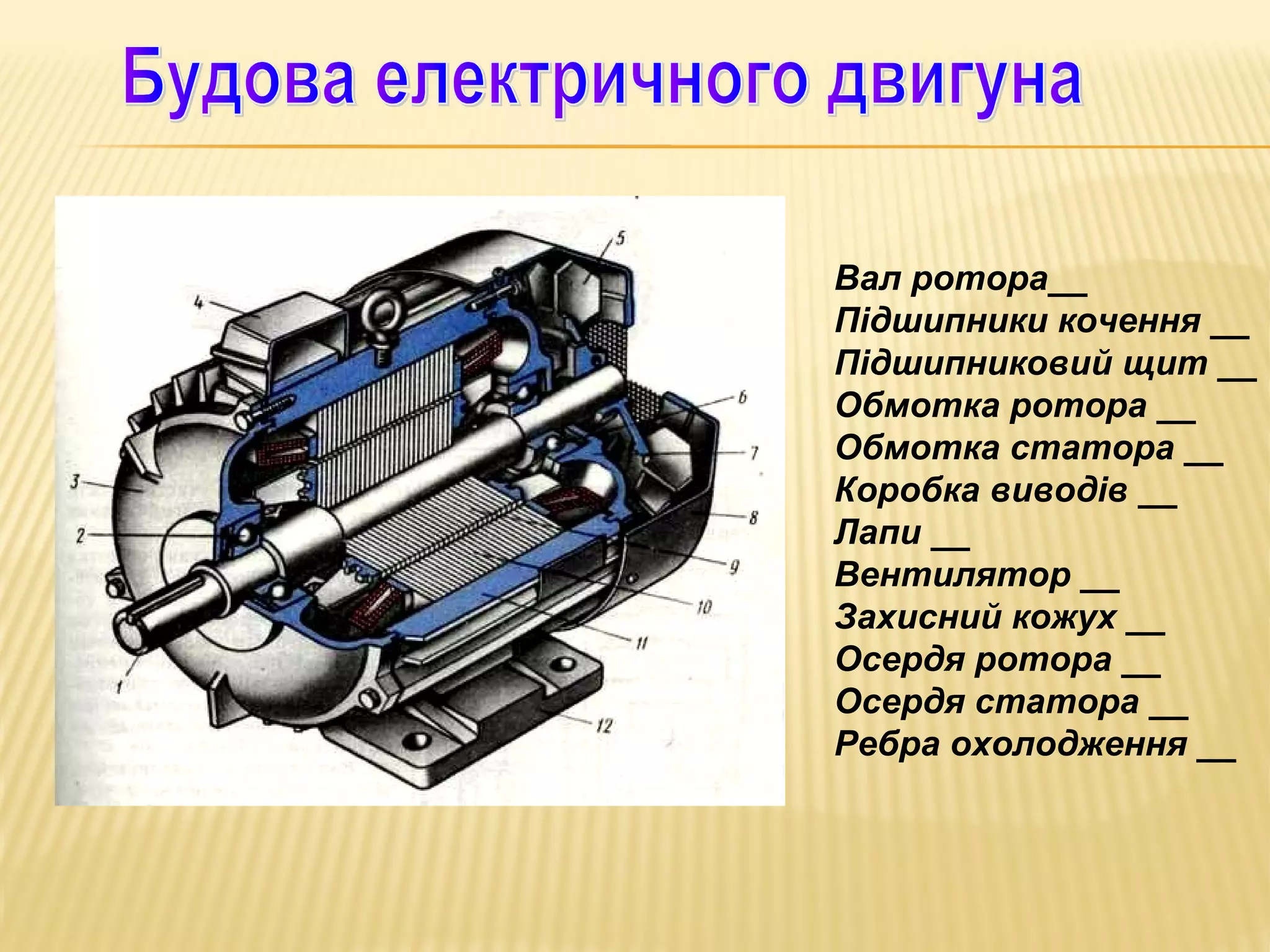

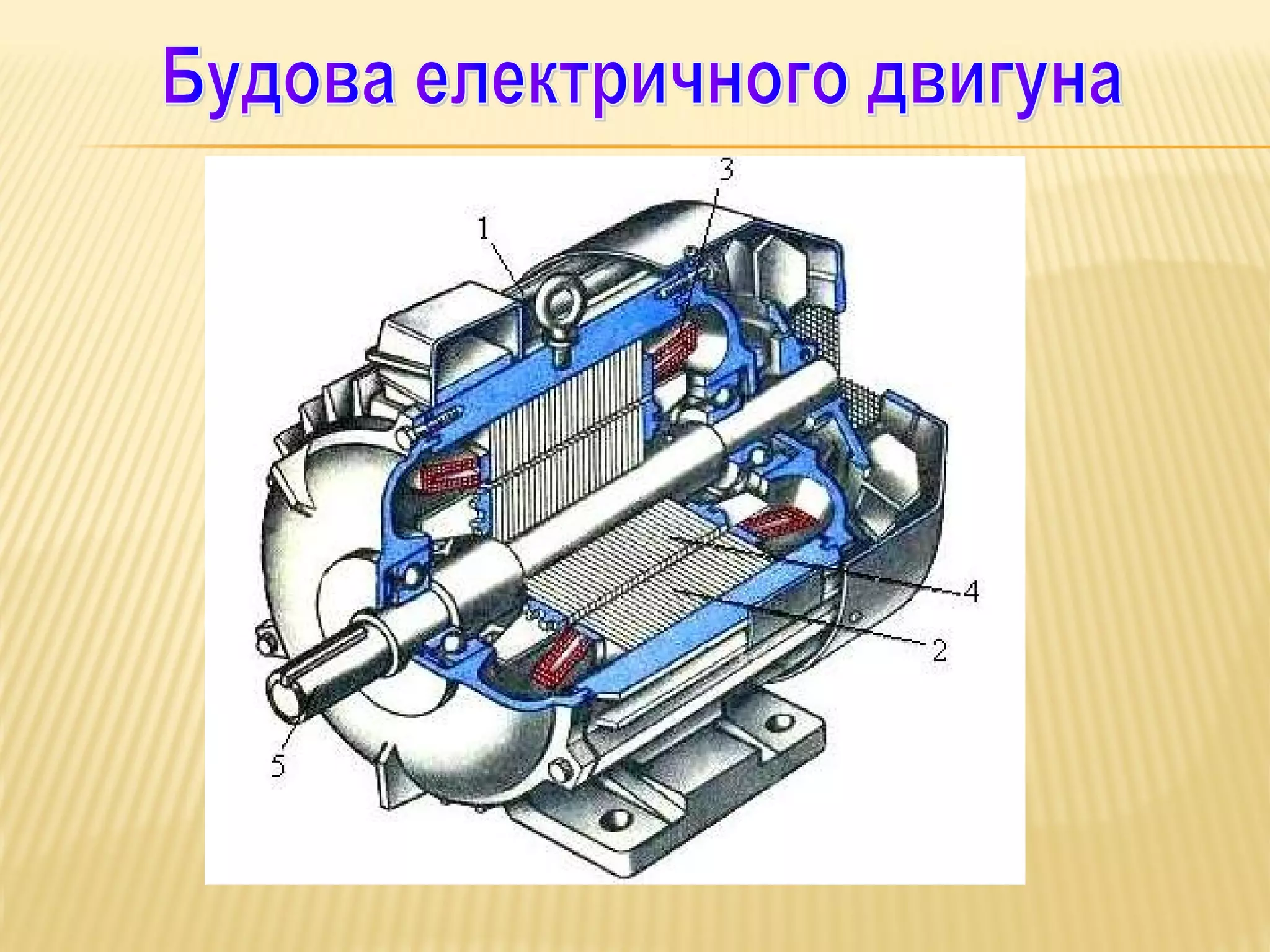

4. Вал ротора__
Підшипники кочення __
Підшипниковий щит __
Обмотка ротора __
Обмотка статора __
Коробка виводів __
Лапи __
Вентилятор __
Захисний кожух __
Осердя ротора __
Осердя статора __
Ребра охолодження __

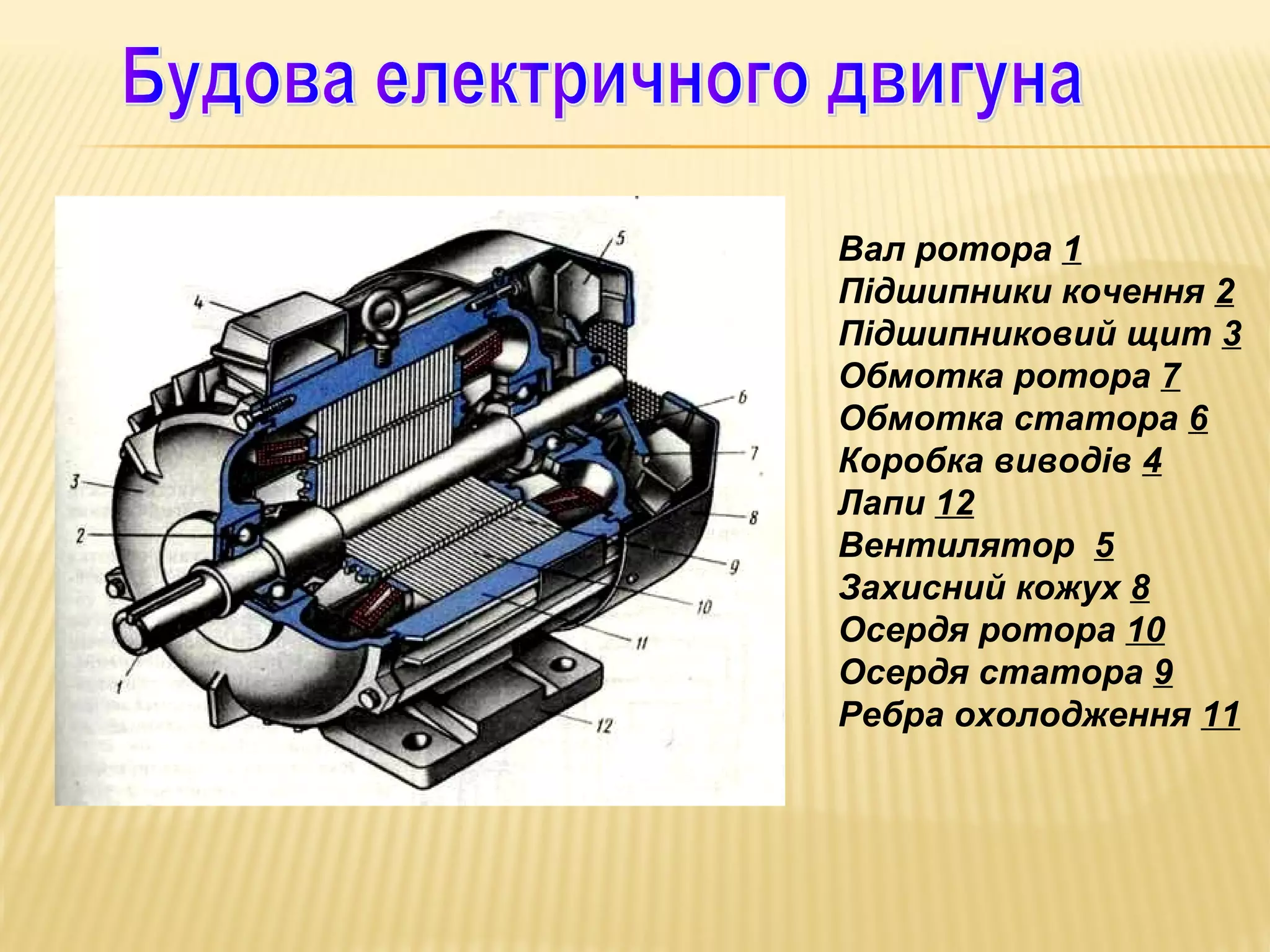

5. Вал ротора 1
Підшипники кочення 2
Підшипниковий щит 3
Обмотка ротора 7
Обмотка статора 6
Коробка виводів 4
Лапи 12
Вентилятор 5
Захисний кожух 8
Осердя ротора 10
Осердя статора 9
Ребра охолодження 11

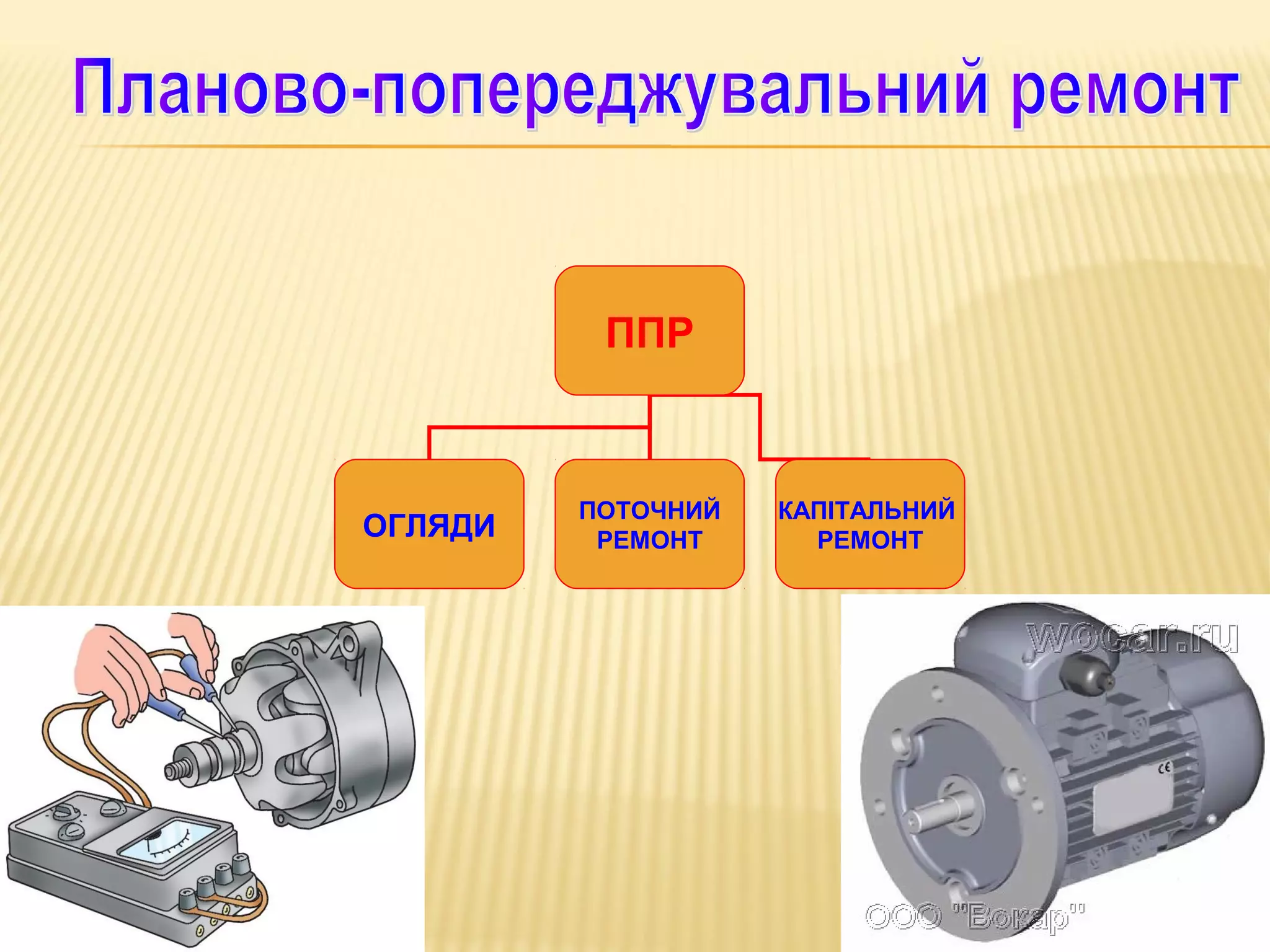

6. ППР
ОГЛЯДИ
ПОТОЧНИЙ
РЕМОНТ
КАПІТАЛЬНИЙ
РЕМОНТ

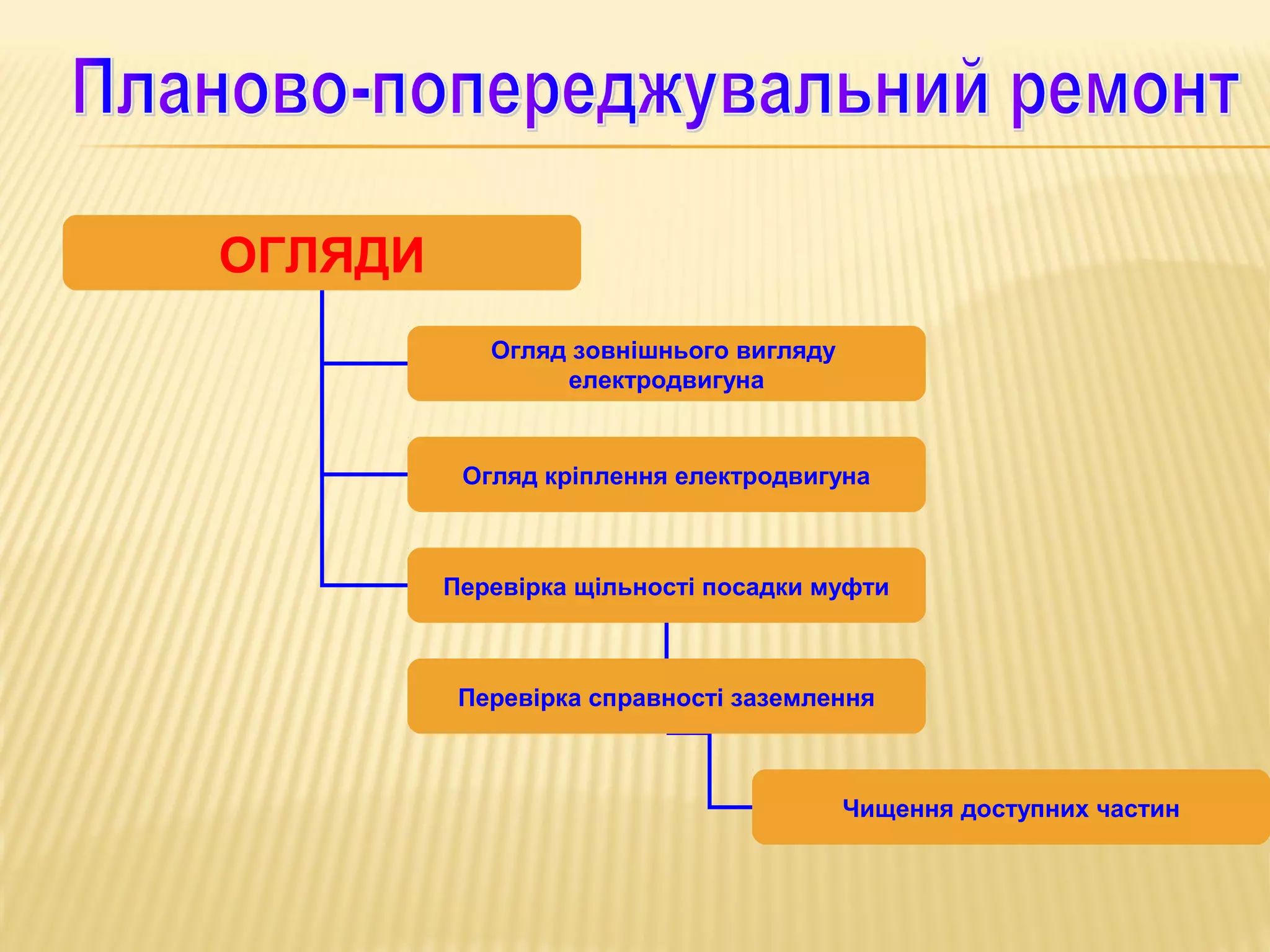

7. ОГЛЯДИ
Огляд зовнішнього вигляду
електродвигуна
Огляд кріплення електродвигуна
Перевірка щільності посадки муфти
Перевірка справності заземлення
Чищення доступних частин

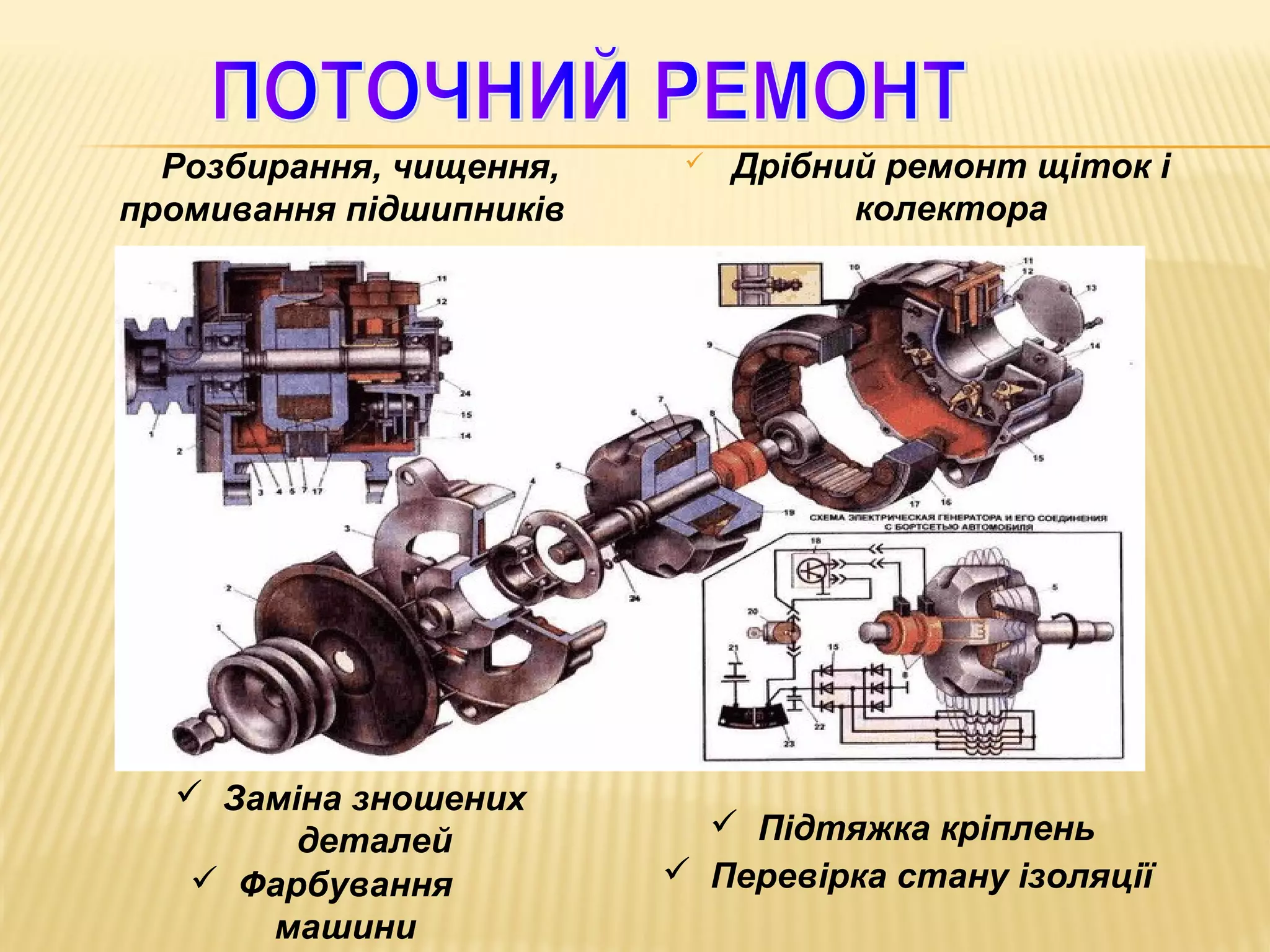

8. Розбирання, чищення,
промивання підшипників
 Заміна зношених
деталей
 Фарбування
машини

Дрібний ремонт щіток і
колектора
 Підтяжка кріплень
 Перевірка стану ізоляції

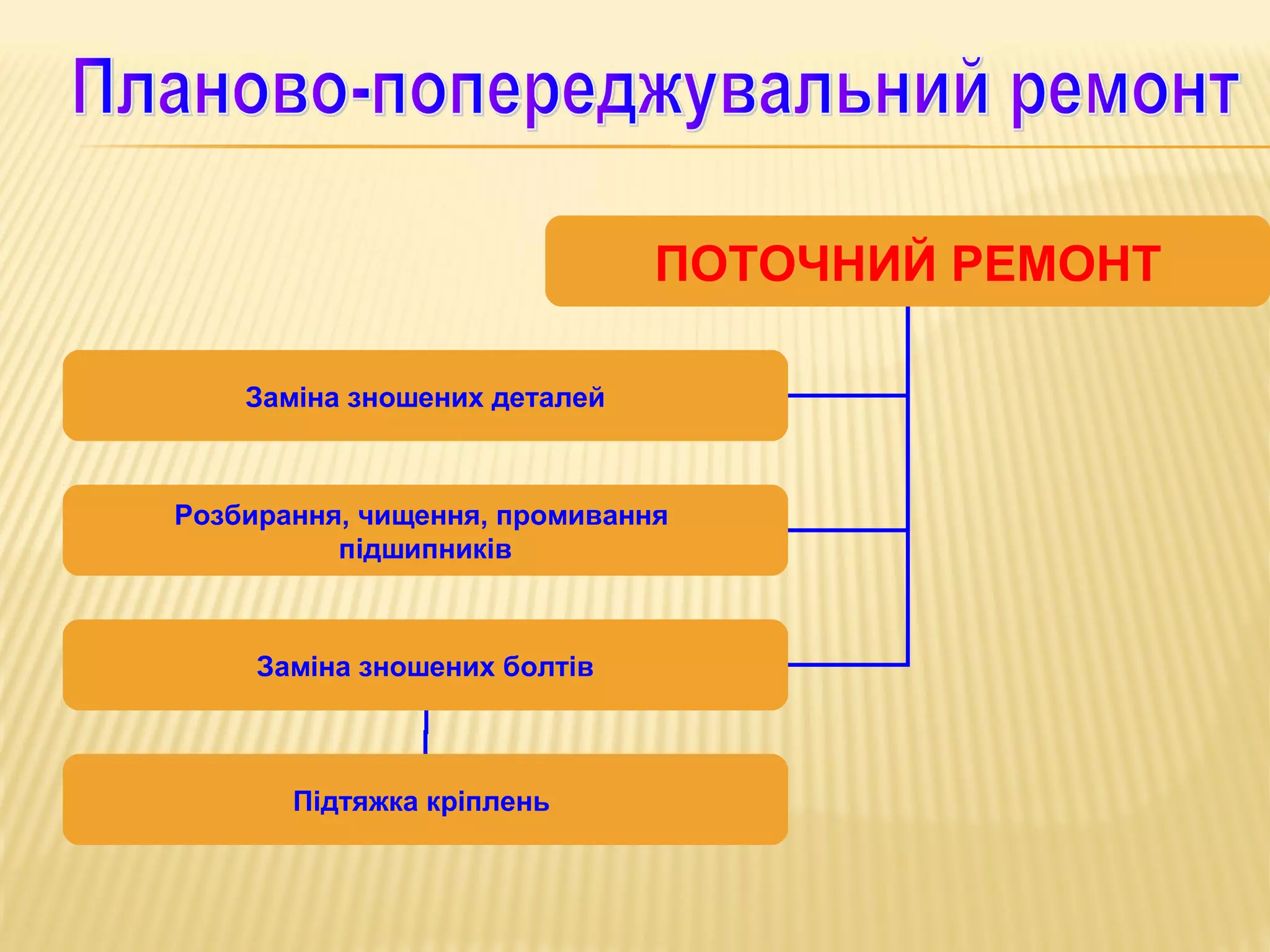

9. ПОТОЧНИЙ РЕМОНТ
Заміна зношених деталей
Розбирання, чищення, промивання
підшипників
Заміна зношених болтів
Підтяжка кріплень

10. Заварювання тріщин
корпусу
Часткова або повна заміна
обмоток, просочування і сушка
обмоток
Заміна або ремонт
підшипникових
щитів
Ремонт валу
і балансування
ротора
Ремонт
контактних
кілець
Ремонт
колектора
Рихтовка
листів
активного
заліза
Капітальний ремонт - це повне розбирання машини

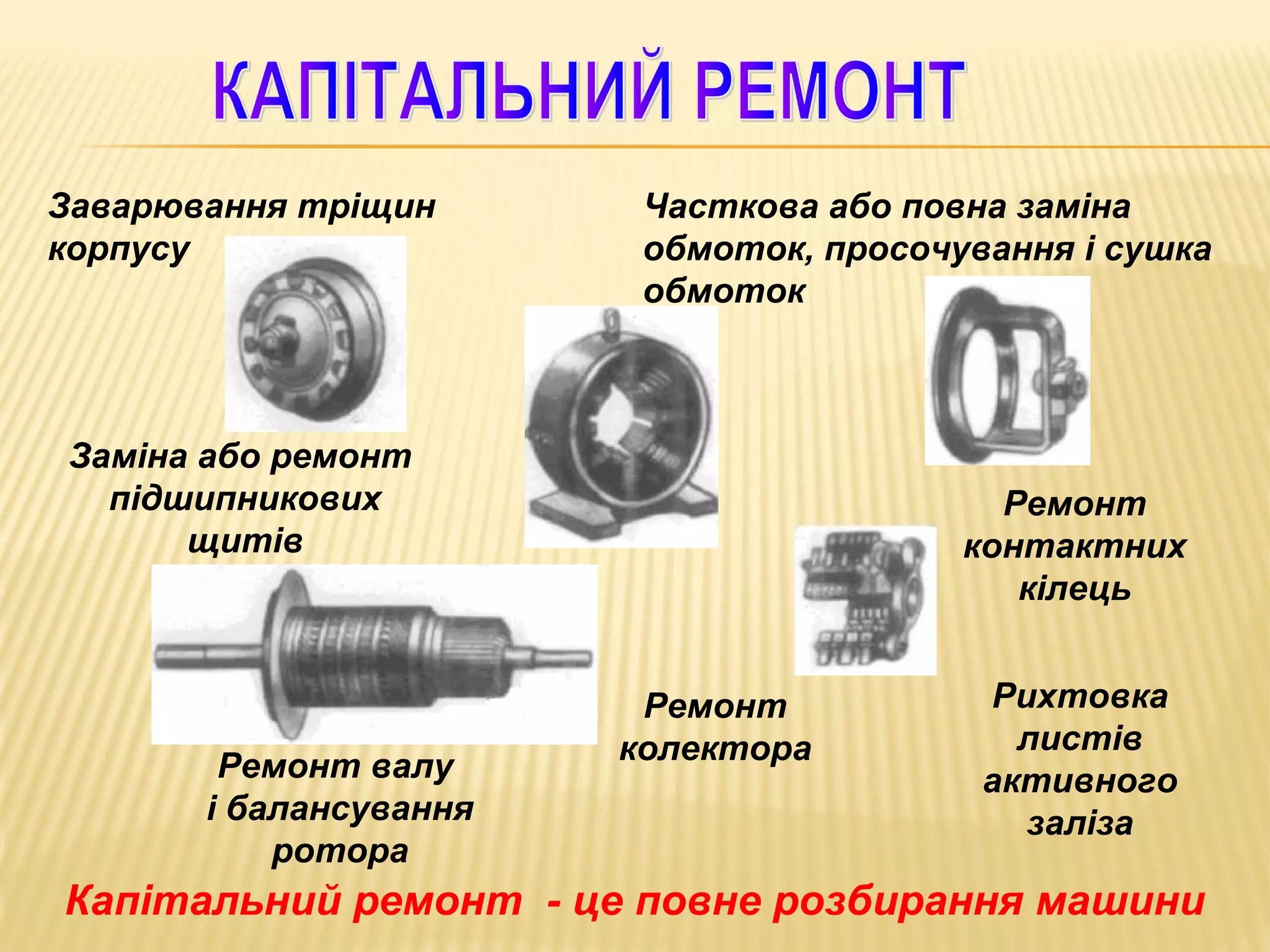

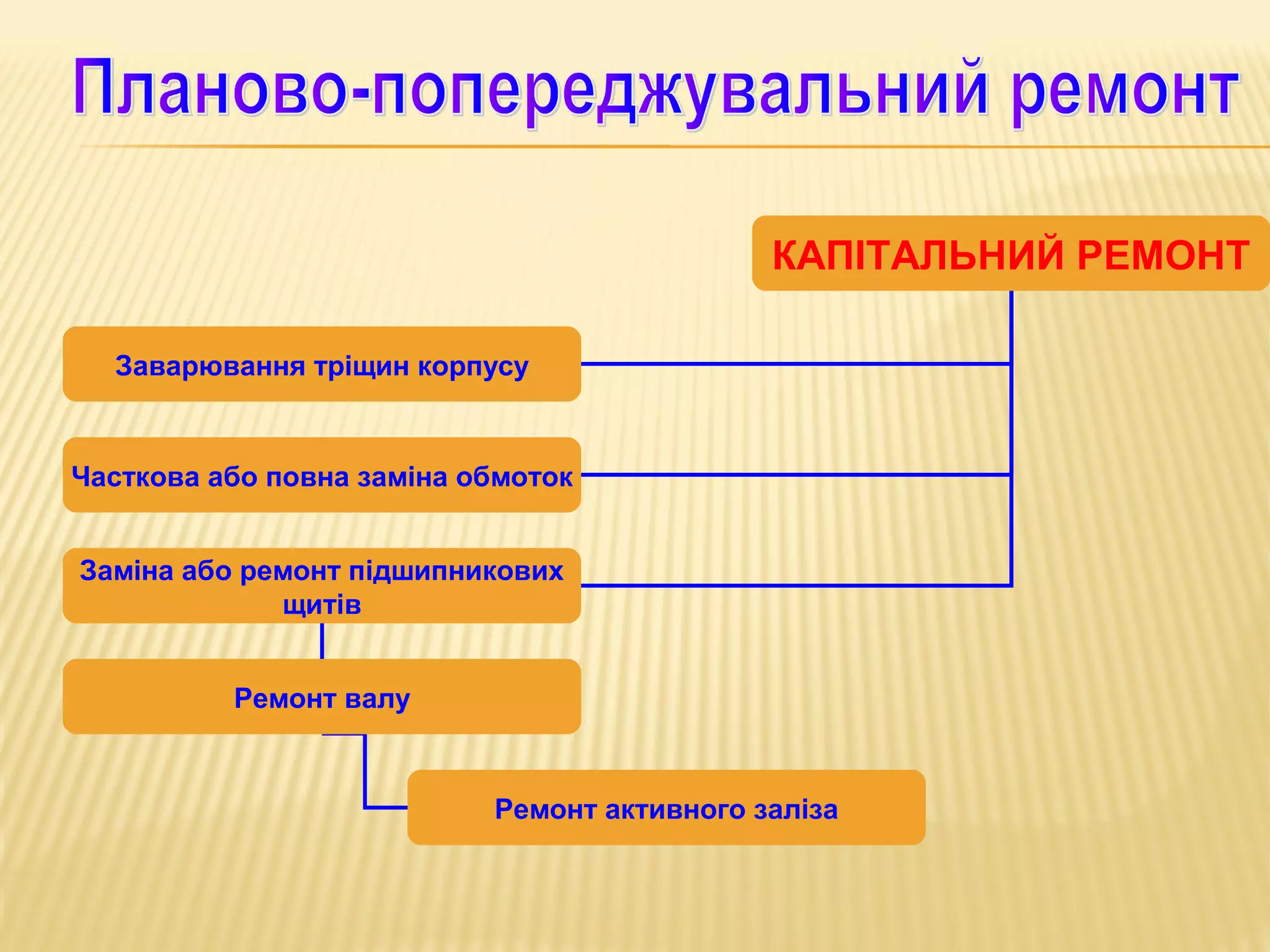

11. КАПІТАЛЬНИЙ РЕМОНТ
Заварювання тріщин корпусу
Часткова або повна заміна обмоток
Заміна або ремонт підшипникових
щитів
Ремонт валу
Ремонт активного заліза

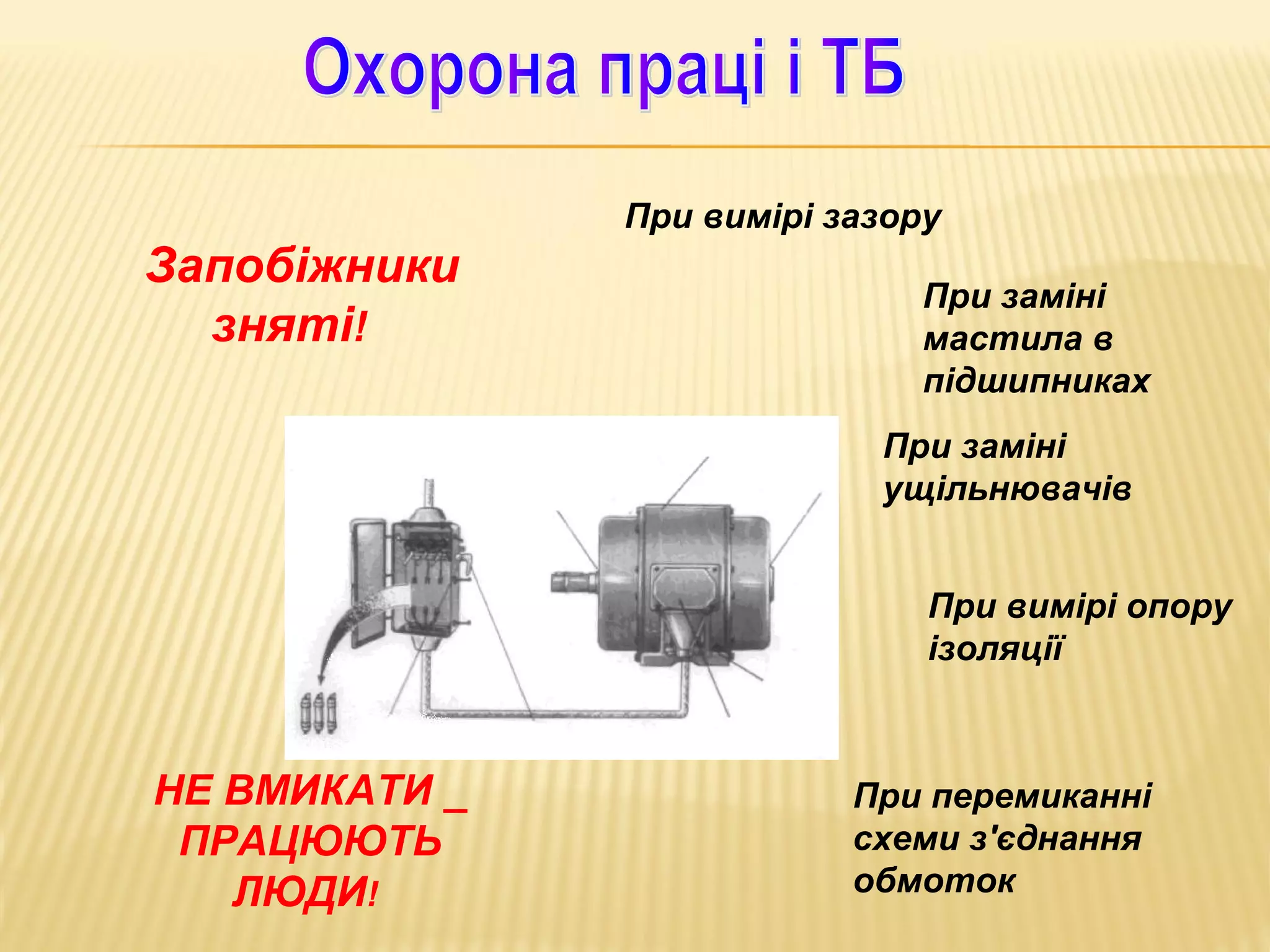

12. При вимірі зазору
Запобіжники
зняті!
При заміні
мастила в
підшипниках
При заміні
ущільнювачів
При вимірі опору
ізоляції
НЕ ВМИКАТИ _
ПРАЦЮЮТЬ
ЛЮДИ!
При перемиканні
схеми з'єднання
обмоток

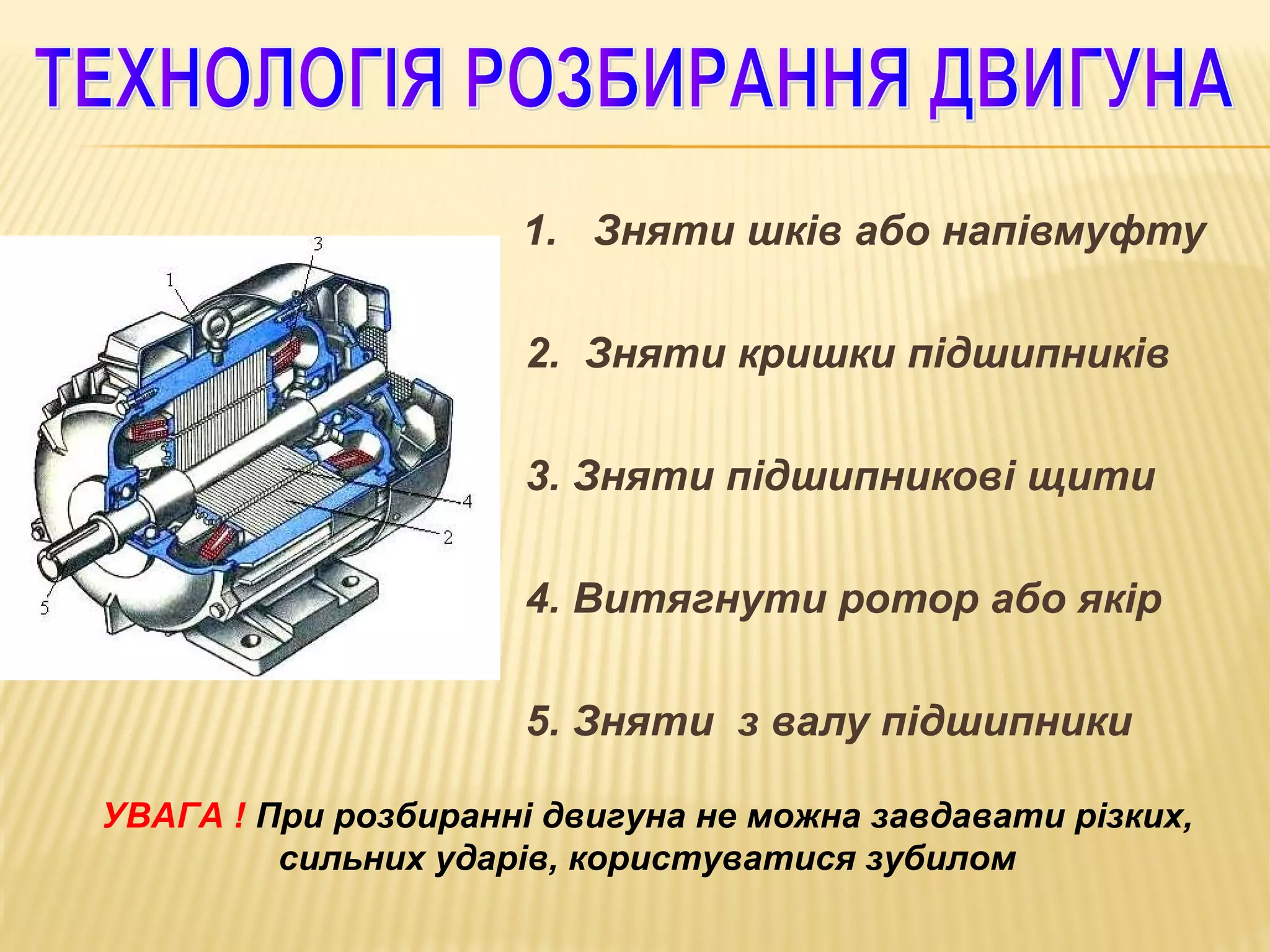

13. 1. Зняти шків або напівмуфту
2. Зняти кришки підшипників
3. Зняти підшипникові щити
4. Витягнути ротор або якір
5. Зняти з валу підшипники
УВАГА ! При розбиранні двигуна не можна завдавати різких,
сильних ударів, користуватися зубилом

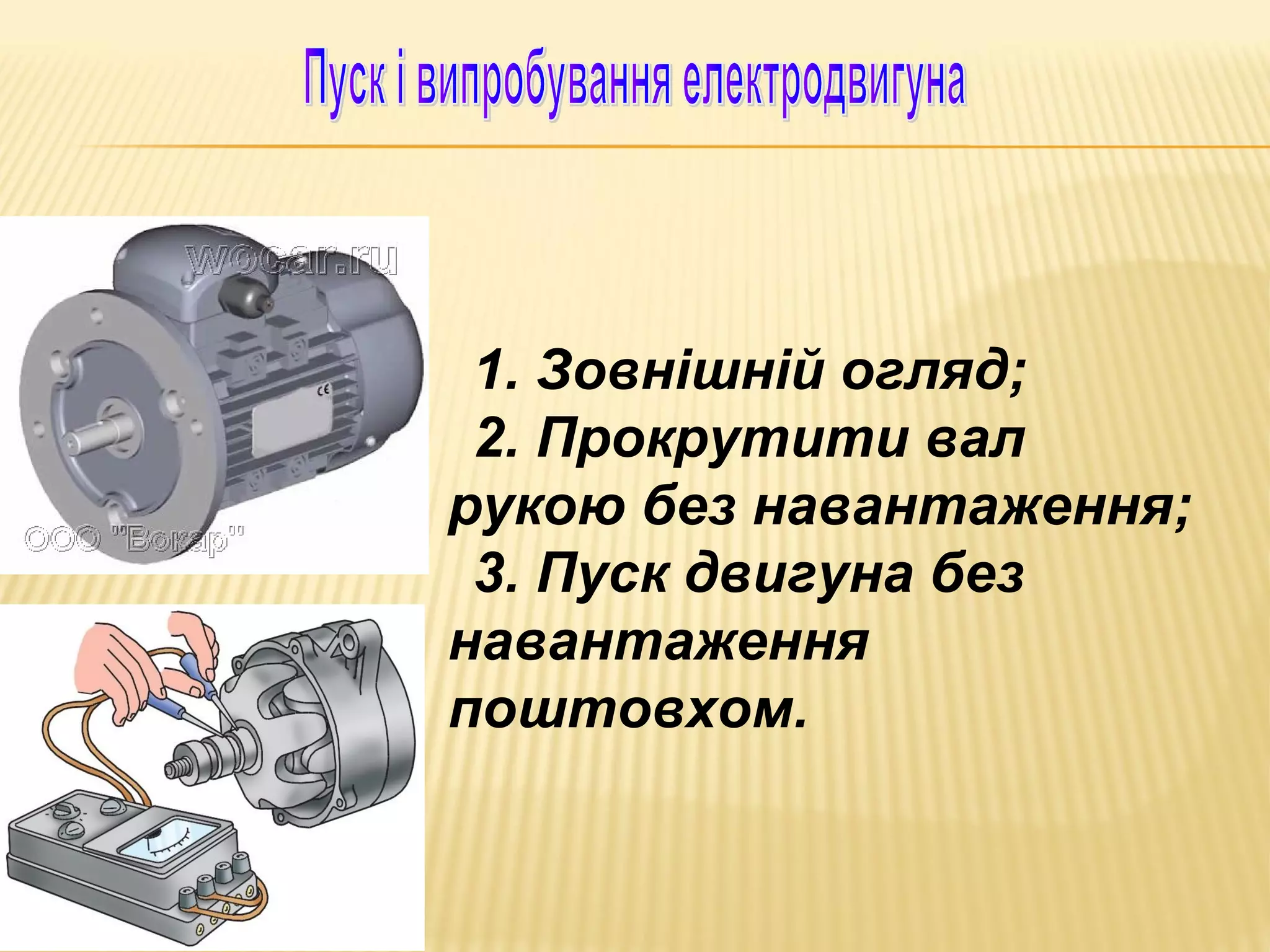

14. 1. Зовнішній огляд;
2. Прокрутити вал
рукою без навантаження;
3. Пуск двигуна без
навантаження
поштовхом.

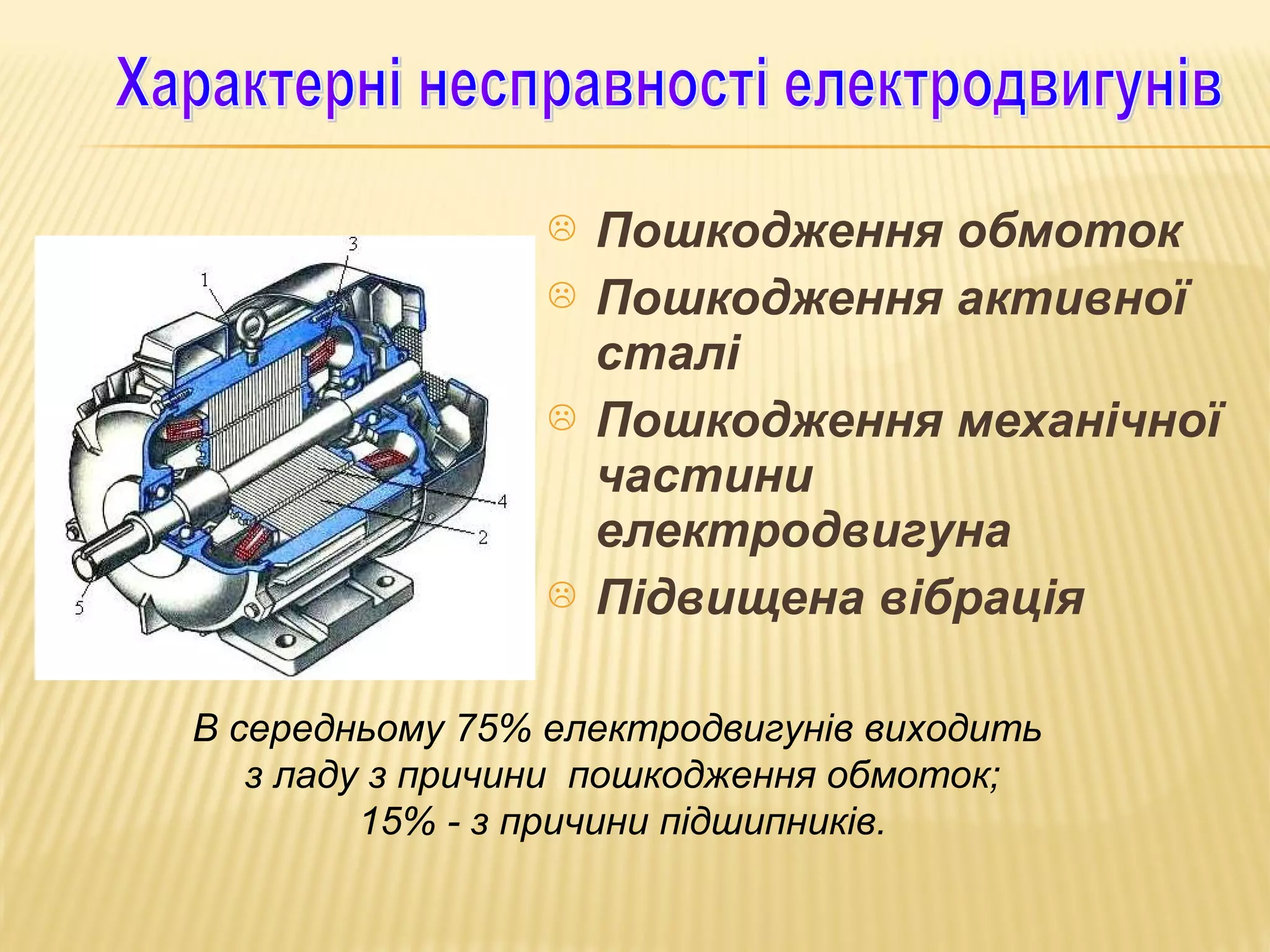

15. 



Пошкодження обмоток
Пошкодження активної
сталі
Пошкодження механічної
частини
електродвигуна
Підвищена вібрація
В середньому 75% електродвигунів виходить
з ладу з причини пошкодження обмоток;
15% - з причини підшипників.

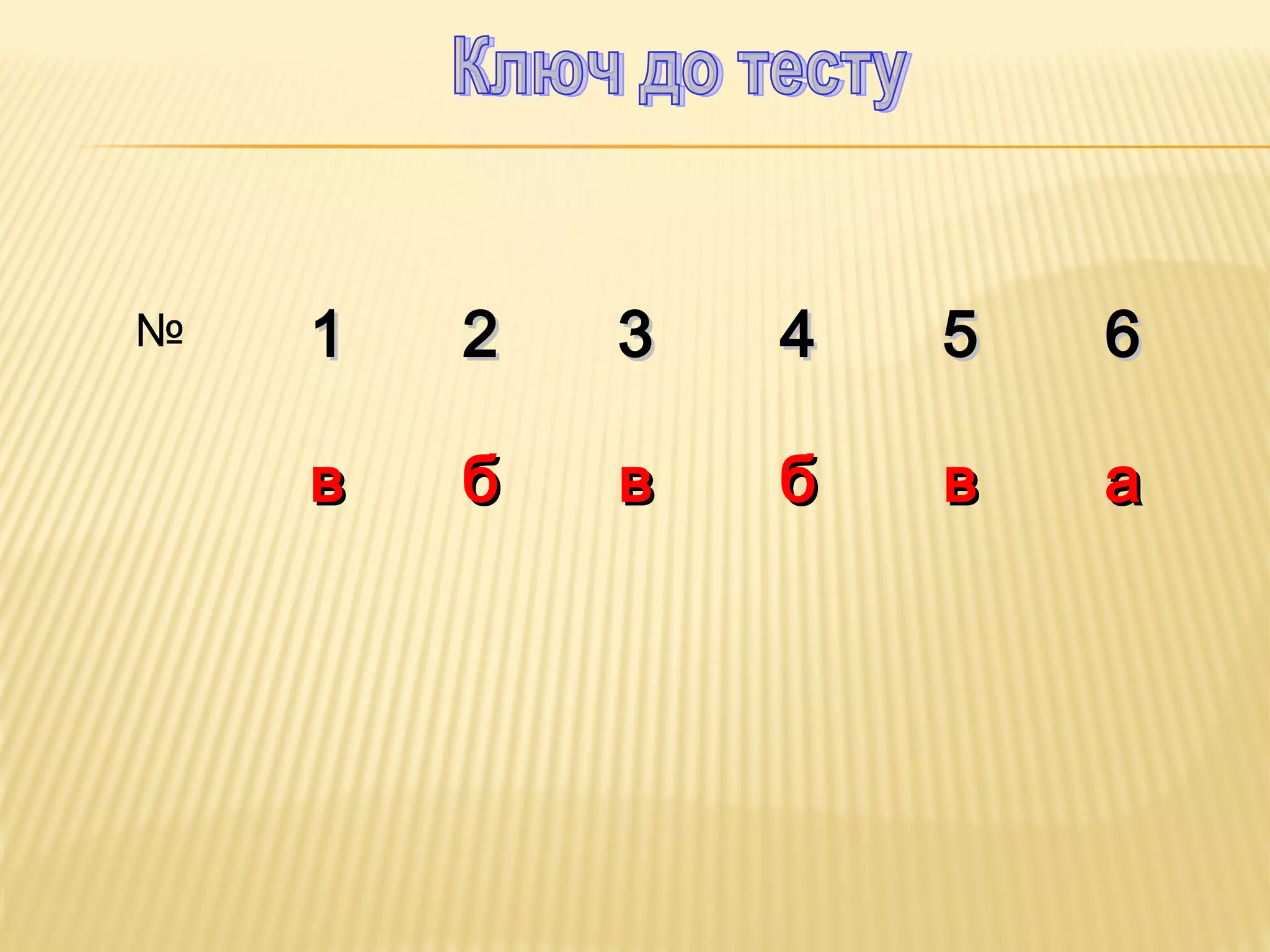

16. №
1
2
3
4
5
6
в
б
в
б
в
а

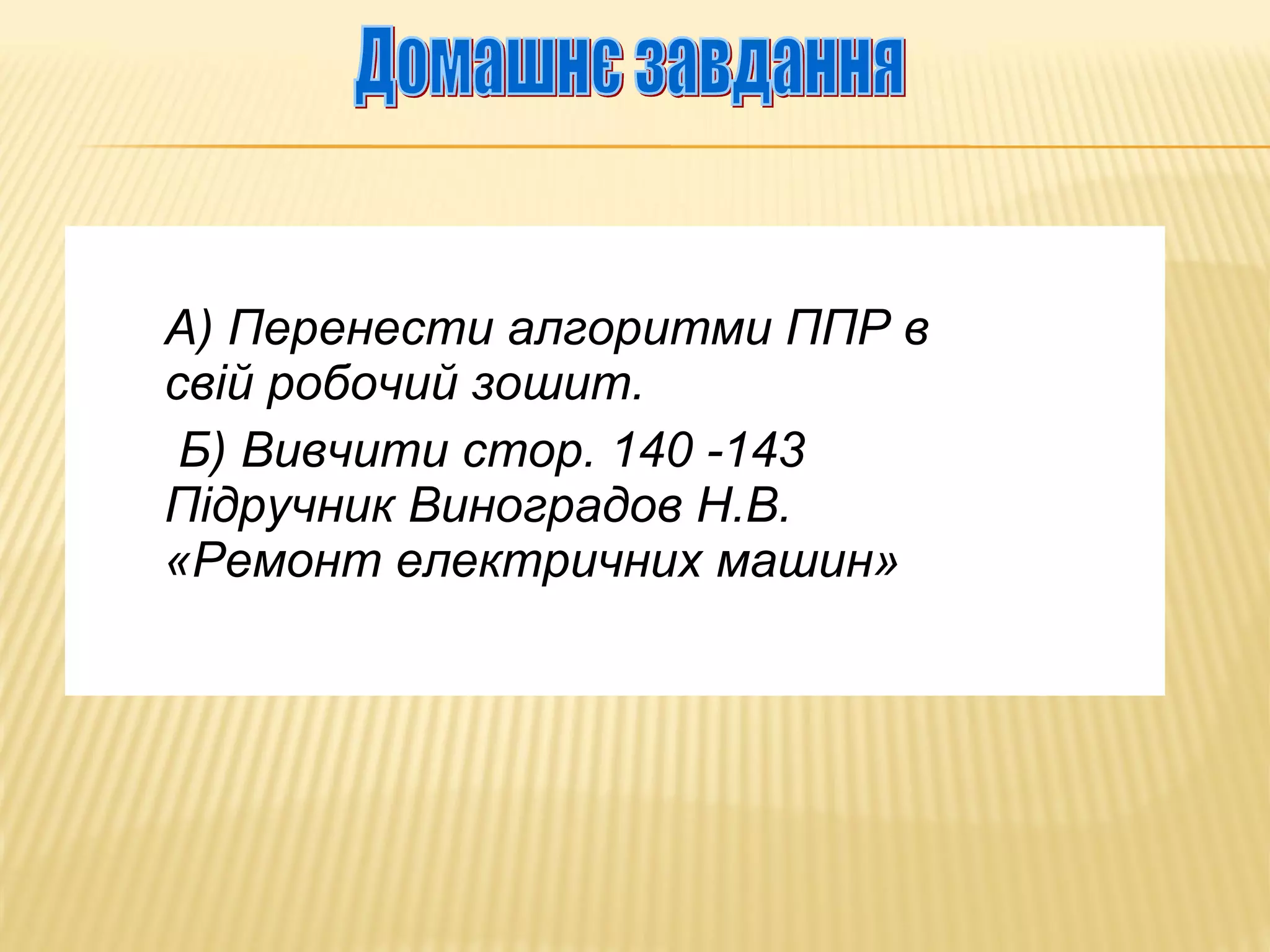

18. А) Перенести алгоритми ППР в
свій робочий зошит.
Б) Вивчити стор. 140 -143
Підручник Виноградов Н.В.
«Ремонт електричних машин»
