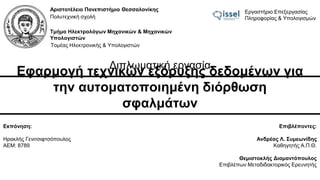

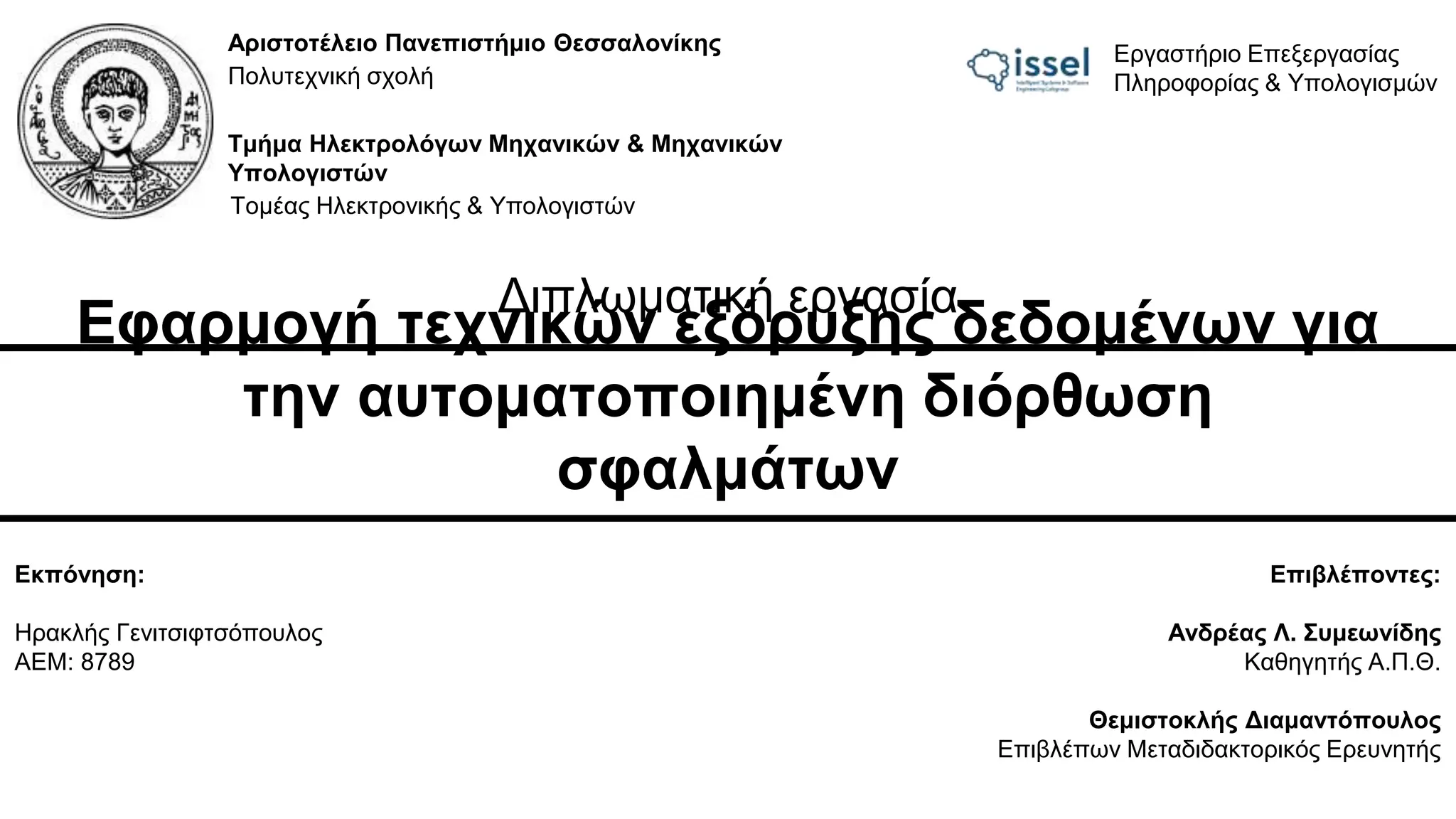

1. Εφαρμογή τεχνικών εξόρυξης δεδομένων για
την αυτοματοποιημένη διόρθωση
σφαλμάτων
Διπλωματική εργασία
Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης
Πολυτεχνική σχολή
Τμήμα Ηλεκτρολόγων Μηχανικών & Μηχανικών
Υπολογιστών
Τομέας Ηλεκτρονικής & Υπολογιστών
Εργαστήριο Επεξεργασίας
Πληροφορίας & Υπολογισμών
Εκπόνηση:
Ηρακλής Γενιτσιφτσόπουλος
ΑΕΜ: 8789
Επιβλέποντες:
Ανδρέας Λ. Συμεωνίδης
Καθηγητής Α.Π.Θ.
Θεμιστοκλής Διαμαντόπουλος
Επιβλέπων Μεταδιδακτορικός Ερευνητής

2. Διάρθρωση Παρουσίασης
➢ Εισαγωγή
➢ Ανάλυση Μεθοδολογίας
➢ Αξιολόγηση & Αποτελέσματα
➢ Συμπεράσματα & Μελλοντική Εργασία
2

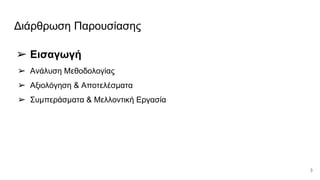

3. Διάρθρωση Παρουσίασης
➢ Εισαγωγή
➢ Ανάλυση Μεθοδολογίας
➢ Αξιολόγηση & Αποτελέσματα
➢ Συμπεράσματα & Μελλοντική Εργασία
3

4. Περιγραφή του Προβλήματος
● Αύξηση μεγέθους και πολυπλοκότητας έργων λογισμικού
● Μεγάλο μέρος του χρόνου των προγραμματιστών για αποσφαλμάτωση
○ Εντοπισμός σφαλμάτων
○ Επιδιόρθωση
● Οι μεθοδολογίες για αυτόματο εντοπισμό σφαλμάτων:
○ Δυναμικός έλεγχος: έλεγχος βάσει αναμενόμενων εξόδων
○ Στατική ανάλυση: έλεγχος του πηγαίου κώδικα ή παραγώγων
4

5. Περιγραφή του Προβλήματος
Στατική ανάλυση
● Πλεονεκτήματα:
○ Χαμηλό κόστος
○ Απαιτείται λιγότερος χρόνος
● Μειονεκτήματα:
○ False positives - μεγάλος αριθμός σφαλμάτων
○ Απαιτείται προσπάθεια για την κατανόηση των μηνυμάτων
○ Η επιδιόρθωση των σφαλμάτων επιβαρύνει τους προγραμματιστές
5

6. Περιγραφή του Προβλήματος
● Ανάγκη για δημιουργία εργαλείων:
○ Εξαγωγής χρήσιμων σφαλμάτων και προτύπων διορθώσεων
○ Αυτοματοποιημένης διόρθωσης σφαλμάτων
● Πρόσφατα γίνονται ερευνητικές προσπάθειες με στόχο την αυτοματοποιημένη
διόρθωση σφαλμάτων
6

7. Στόχος διπλωματικής εργασίας
● Ανάπτυξη συστήματος αυτοματοποιημένης διόρθωσης σφαλμάτων από
εργαλεία στατικής ανάλυσης με την χρήση τεχνικών εξόρυξης δεδομένων
● Σφάλματα στην Java, εντοπισμένα από το PMD
● Δεδομένα από αποθετήρια στο Github
7

8. Διάρθρωση Παρουσίασης
➢ Εισαγωγή
➢ Ανάλυση Μεθοδολογίας
➢ Αξιολόγηση & Αποτελέσματα
➢ Συμπεράσματα & Μελλοντική Εργασία
8

9. Δομή συστήματος
9

10. Συλλογή δεδομένων
● Επιλογή 33 κανόνων του PMD με βάση:
○ Την κατηγορία του κανόνα
○ Την συχνότητα του κανόνα
○ Υποκειμενικής αξιολόγησης της
“χρησιμότητας” του κανόνα
● Αναζήτηση για commits επιδιορθώσεων
βάσει των μηνυμάτων τους
(π.χ. PMD+<ονομα κανόνα>)
● Λήψη των αρχείων πριν και μετά το
commit
10

11. Δημιουργία συνόλου δεδομένων
● Τα edit scripts αποτελούνται από:
○ Μια λίστα των matches
○ Μια λίστα των actions
● Κατηγορίες των actions είναι
○ Προσθήκη (insert)
○ Αφαίρεση (delete)
○ Μετακίνηση (move)
○ Τροποποίηση (update)
11

12. Προ-επεξεργασία δεδομένων
Γίνεται λεξικογραφική ανάλυση των actions των edit scripts για την παραγωγή
αντικειμένων EditScript της Python
Η ανάλυση ενός action: Η ανάλυση ενός TreeId:
Sequence:
Specifier
Init
Expr
Literal
Init
Expr
Literal
12

13. Εξόρυξη προτύπων διορθώσεων (μέρος Α)

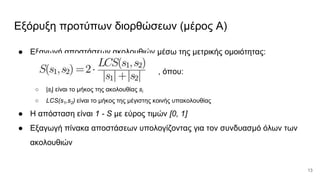

● Εξαγωγή αποστάσεων ακολουθιών μέσω της μετρικής ομοιότητας:
, όπου:
○ |si| είναι το μήκος της ακολουθίας si
○ LCS(s1,s2) είναι το μήκος της μέγιστης κοινής υπακολουθίας
● Η απόσταση είναι 1 - S με εύρος τιμών [0, 1]
● Εξαγωγή πίνακα αποστάσεων υπολογίζοντας για τον συνδυασμό όλων των
ακολουθιών
13

14. Εξόρυξη προτύπων διορθώσεων (μέρος Β)
● Ορισμός μετρικής Purity:
όπου:
○ N είναι το συνολικό μέγεθος των ομαδοποιημένων σημείων
○ c είναι η κάθε ομάδα στο σύνολο των ομάδων C
○ r είναι ο κάθε κανόνας στο σύνολο των κανόνων R
○ |c ∩ r| είναι το πλήθος των διορθώσεων της ομάδας c με κανόνα r
● Η μετρική Purity χρησιμοποιήθηκε για την επιλογή των παραμέτρων του
DBSCAN
14

15. Εξόρυξη προτύπων διορθώσεων (μέρος Γ)
● Ομαδοποίηση 11219 αλλαγών με DBSCAN
● Αρχική παραμετρική ανάλυση για ε με minPts = 10, στο διάστημα [0.05, 0.5]
με συνολικά 15 τιμές:
● Επιλογή του μέσου μεταξύ
του πράσινου και κίτρινου
σημείου: ε = 0.12
15

16. Εξόρυξη προτύπων διορθώσεων (μέρος Δ)
● Περιορισμός των σημείων θορύβου στο
35% (~4000 σημεία)
● Αρχική παραμετρική ανάλυση για minPts
με ε = 0.12, στο διάστημα [5, 50] με βήμα
2 στο σχήμα
● Τελική σχεδιαστική επιλογή:
○ Τιμή ε = 0.1
○ Τιμή minPts = 20
16

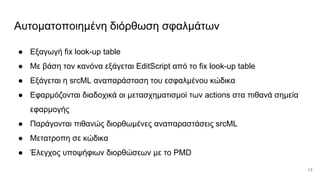

17. Αυτοματοποιημένη διόρθωση σφαλμάτων
● Εξαγωγή fix look-up table
● Με βάση τον κανόνα εξάγεται EditScript από το fix look-up table
● Εξάγεται η srcML αναπαράσταση του εσφαλμένου κώδικα
● Εφαρμόζονται διαδοχικά οι μετασχηματισμοί των actions στα πιθανά σημεία
εφαρμογής
● Παράγονται πιθανώς διορθωμένες αναπαραστάσεις srcML
● Μετατροπη σε κώδικα
● Έλεγχος υποψήφιων διορθώσεων με το PMD
17

18. Εξαγωγή fix look-up table
Δομή του fix look-up table:
Υπολογισμός Ελάχιστου
Κοινού Προγόνου (LCA):
18

19. Εύρεση πιθανών σημείων εφαρμογής (μέρος Α)

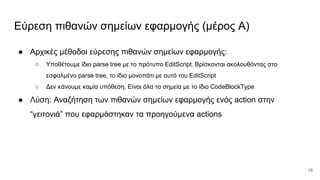

● Αρχικές μέθοδοι εύρεσης πιθανών σημείων εφαρμογής:
○ Υποθέτουμε ίδιο parse tree με το πρότυπο EditScript. Βρίσκονται ακολουθόντας στο
εσφαλμένο parse tree, το ίδιο μονοπάτι με αυτό του EditScript
○ Δεν κάνουμε καμία υπόθεση. Είναι όλα τα σημεία με το ίδιο CodeBlockType
● Λύση: Αναζήτηση των πιθανών σημείων εφαρμογής ενός action στην
“γειτονιά” που εφαρμόστηκαν τα προηγούμενα actions
19

20. Εύρεση πιθανών σημείων εφαρμογής (μέρος Β)
Παράδειγμα εύρεσης
σημείων εφαρμογής:
20

21. Διάρθρωση Παρουσίασης
➢ Εισαγωγή
➢ Ανάλυση Μεθοδολογίας
➢ Αξιολόγηση & Αποτελέσματα
➢ Συμπεράσματα & Μελλοντική Εργασία
21

22. Αποτελέσματα ομαδοποίησης

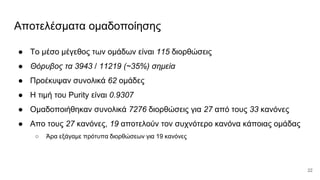

● Το μέσο μέγεθος των ομάδων είναι 115 διορθώσεις
● Θόρυβος τα 3943 / 11219 (~35%) σημεία
● Προέκυψαν συνολικά 62 ομάδες
● Η τιμή του Purity είναι 0.9307
● Ομαδοποιήθηκαν συνολικά 7276 διορθώσεις για 27 από τους 33 κανόνες
● Απο τους 27 κανόνες, 19 αποτελούν τον συχνότερο κανόνα κάποιας ομάδας
○ Άρα εξάγαμε πρότυπα διορθώσεων για 19 κανόνες
22

23. Αποτελέσματα ομαδοποίησης
Αντιπροσωπευτικό δείγμα 21
ομάδων:
● Πολύ υψηλό Purity στις
περισσότερες ομάδες
● Αρκετά ικανοποιητικό
μέγεθος των ομάδων
● Οι περισσότερες περιέχουν
αλλαγές από πολλά
commits
23

24. Αποτελέσματα διόρθωσης σφαλμάτων
Συγκεντρωτικά αποτελέσματα
BugFixer για παραδείγματα
από τους 19 κανόνες:
● Με “A” οι κανόνες με
αρκετά ή πολύ χρήσιμες
διορθώσεις
● Με “B” οι κανόνες με
σχετικά ή λίγο χρήσιμες
διορθώσεις
● Με “C” οι κανόνες με
καθόλου χρήσιμες
διορθώσεις
● Περίπου το ⅓ των
κανόνων είναι κατηγορίας
A, ⅓ κατηγορίας B και ⅓
κατηγορίας C 24

25. Αποτελέσματα διόρθωσης σφαλμάτων

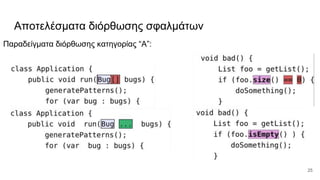

Παραδείγματα διόρθωσης κατηγορίας “A”:
25

26. Αποτελέσματα διόρθωσης σφαλμάτων
Παραδείγματα διόρθωσης κατηγορίας “B”:
26

27. Διάρθρωση Παρουσίασης
➢ Εισαγωγή
➢ Ανάλυση Μεθοδολογίας
➢ Αξιολόγηση & Αποτελέσματα
➢ Συμπεράσματα & Μελλοντική Εργασία
27

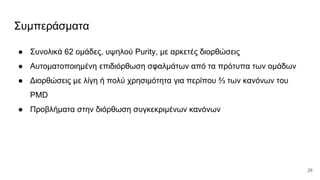

28. Συμπεράσματα
● Συνολικά 62 ομάδες, υψηλού Purity, με αρκετές διορθώσεις
● Αυτοματοποιημένη επιδιόρθωση σφαλμάτων από τα πρότυπα των ομάδων
● Διορθώσεις με λίγη ή πολύ χρησιμότητα για περίπου ⅔ των κανόνων του
PMD
● Προβλήματα στην διόρθωση συγκεκριμένων κανόνων
28

29. Μελλοντική εργασία

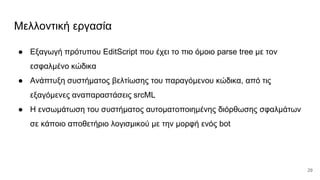

● Εξαγωγή πρότυπου EditScript που έχει το πιο όμοιο parse tree με τον
εσφαλμένο κώδικα
● Ανάπτυξη συστήματος βελτίωσης του παραγόμενου κώδικα, από τις
εξαγόμενες αναπαραστάσεις srcML
● Η ενσωμάτωση του συστήματος αυτοματοποιημένης διόρθωσης σφαλμάτων
σε κάποιο αποθετήριο λογισμικού με την μορφή ενός bot
29

30. Ευχαριστίες

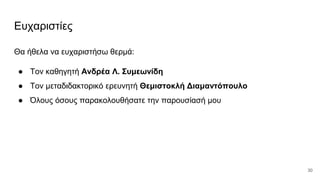

Θα ήθελα να ευχαριστήσω θερμά:
● Τον καθηγητή Ανδρέα Λ. Συμεωνίδη
● Τον μεταδιδακτορικό ερευνητή Θεμιστοκλή Διαμαντόπουλο
● Όλους όσους παρακολουθήσατε την παρουσίασή μου
30

31. Ευχαριστώ για την προσοχή σας
Ερωτήσεις;
