Στον αναπτυσσόμενο χώρο της μηχανικής λογισμικού, οι πλατφόρμες μειωμένου κώδικα (Low Code/No Code software platforms) δίνουν στους τελικούς χρήστες τη δυνατότητα να αναπτύσσουν λογισμικό, απλά σχεδιάζοντάς το μέσα από κατάλληλα διαμορφωμένες διεπαφές (User Interfaces) και προ-διαμορφωμένα στοιχεία, χωρίς να είναι απαραίτητη η συγγραφή κώδικα. Μέσω αυτών μπορούν να παράγονται και να διατίθενται σε πολλούς χρήστες ολοκληρωμένες και λειτουργικές εφαρμογές σε μικρό χρονικό διάστημα. Μία τέτοια πλατφόρμα είναι η “WABLI” (https://wabli.netlify.app/). Εκτός από τη λειτουργικότητα μίας εφαρμογής, είναι πολύ σημαντική η ασφάλειά της και η ακεραιότητα των δεδομένων που διαχειρίζεται. Θα πρέπει, λοιπόν, μαζί με τα εργαλεία ανάπτυξης των εφαρμογών που αναπτύσσονται από τις Low Code / No Code πλατφόρμες, να παρέχονται στους χρήστες και εργαλεία τα οποία θα διασφαλίζουν την ασφάλειά τους. Η παρούσα διπλωματική εργασία έχει στόχο το σχεδιασμό και την ανάπτυξη ενός μηχανισμού μέσω του οποίου οι χρήστες της πλατφόρμας WABLI θα μπορούν να σχεδιάζουν τις πολιτικές ασφαλείας που διέπουν τις εφαρμογές τους. Ο μηχανισμός αυτός θα είναι υπεύθυνος και για την αξιολόγηση των αιτημάτων πρόσβασης που θα προκαλούν οι ενέργειες των χρηστών στις εφαρμογές που αναπτύχθηκαν από το WABLI. Αρχικά, παρουσιάζεται το πρόβλημα που καλείται να λύσει η παρούσα διπλωματική εργασία. Στη συνέχεια, παρουσιάζονται οι βασικές έννοιες που πρέπει να κατανοήσει ο αναγνώστης ώστε να είναι σε θέση να παρακολουθήσει το αντικείμενο που πραγματεύεται. Έπειτα, περιγράφεται ένας εκτενής ορισμός του προβλήματος και παρουσιάζονται οι τεχνικές απαιτήσεις του μηχανισμού. Στη συνέχεια, ακολουθεί η λεπτομερής ανάλυση της αρχιτεκτονικής που σχεδιάστηκε για το μηχανισμό, καθώς επίσης και η τεχνική περιγραφή της υλοποίησής του. Στην επόμενη ενότητα, παρουσιάζονται και αναλύονται τα αποτελέσματα χρήσης του μηχανισμού μέσα από μία εφαρμογή η οποία αναπτύχθηκε με την πλατφόρμα WABLI. Τέλος, γίνεται παρουσίαση των συμπερασμάτων που εξάγονται από την υλοποίηση και εφαρμογή του μηχανισμού που αναπτύχθηκε και αναφέρονται προτάσεις για περαιτέρω έρευνα.

1. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
Διπλωματική Εργασία
Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και
εφαρμογή πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την
πλατφόρμα WABLI
Εκπόνηση:
Θεόδωρος Τσαμπούρης
ΑΕΜ: 9784
Επιβλέπων Καθηγητής:
Ανδρέας Λ. Συμεωνίδης
Καθηγητής ΑΠΘ

2. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

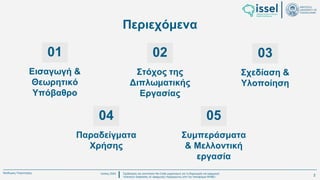

Περιεχόμενα
01 03
02
04 05
Εισαγωγή &
Θεωρητικό
Υπόβαθρο
Στόχος της
Διπλωματικής
Εργασίας
Σχεδίαση &
Υλοποίηση
Παραδείγματα
Χρήσης
Συμπεράσματα
& Μελλοντική
εργασία
2

3. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
Εισαγωγή & Θεωρητικό
Υπόβαθρο
01

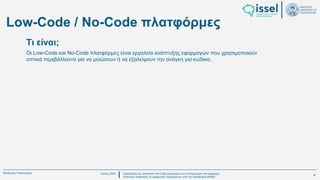

4. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
Low-Code / No-Code πλατφόρμες
Οι Low-Code και No-Code πλατφόρμες είναι εργαλεία ανάπτυξης εφαρμογών που χρησιμοποιούν
οπτικά περιβάλλοντα για να μειώσουν ή να εξαλείψουν την ανάγκη για κώδικα.
Τι είναι;
4

5. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

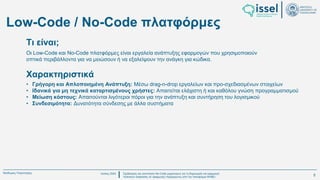

Low-Code / No-Code πλατφόρμες
Οι Low-Code και No-Code πλατφόρμες είναι εργαλεία ανάπτυξης εφαρμογών που χρησιμοποιούν
οπτικά περιβάλλοντα για να μειώσουν ή να εξαλείψουν την ανάγκη για κώδικα.
Τι είναι;
• Γρήγορη και Απλοποιημένη Ανάπτυξη: Μέσω drag-n-drop εργαλείων και προ-σχεδιασμένων στοιχείων
• Ιδανικά για μη τεχνικά καταρτισμένους χρήστες: Απαιτείται ελάχιστη ή και καθόλου γνώση προγραμματισμού
• Μείωση κόστους: Απαιτούνται λιγότεροι πόροι για την ανάπτυξη και συντήρηση του λογισμικού
• Συνδεσιμότητα: Δυνατότητα σύνδεσης με άλλα συστήματα
Χαρακτηριστικά
5

6. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

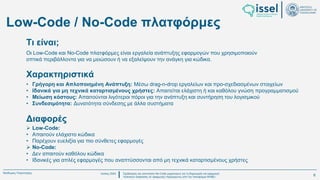

Low-Code / No-Code πλατφόρμες
Οι Low-Code και No-Code πλατφόρμες είναι εργαλεία ανάπτυξης εφαρμογών που χρησιμοποιούν
οπτικά περιβάλλοντα για να μειώσουν ή να εξαλείψουν την ανάγκη για κώδικα.
Τι είναι;
• Γρήγορη και Απλοποιημένη Ανάπτυξη: Μέσω drag-n-drop εργαλείων και προ-σχεδιασμένων στοιχείων
• Ιδανικά για μη τεχνικά καταρτισμένους χρήστες: Απαιτείται ελάχιστη ή και καθόλου γνώση προγραμματισμού
• Μείωση κόστους: Απαιτούνται λιγότεροι πόροι για την ανάπτυξη και συντήρηση του λογισμικού
• Συνδεσιμότητα: Δυνατότητα σύνδεσης με άλλα συστήματα
Χαρακτηριστικά
➢ Low-Code:
• Απαιτούν ελάχιστο κώδικα
• Παρέχουν ευελιξία για πιο σύνθετες εφαρμογές
➢ No-Code:
• Δεν απαιτούν καθόλου κώδικα
• Ιδανικές για απλές εφαρμογές που αναπτύσσονται από μη τεχνικά καταρτισμένους χρήστες
Διαφορές
6

7. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

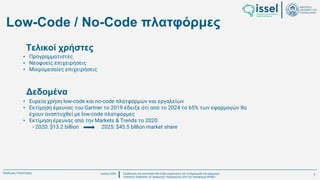

Low-Code / No-Code πλατφόρμες
• Ευρεία χρήση low-code και no-code πλατφορμών και εργαλείων
• Εκτίμηση έρευνας του Gartner το 2019 έδειξε ότι από το 2024 το 65% των εφαρμογών θα
έχουν αναπτυχθεί με low-code πλατφόρμες
• Εκτίμηση έρευνας από την Markets & Trends το 2020:
- 2020: $13.2 billion 2025: $45.5 billion market share
• Προγραμματιστές
• Νεοφυείς επιχειρήσεις
• Μικρομεσαίες επιχειρήσεις
Τελικοί χρήστες
Δεδομένα
7

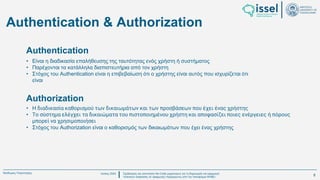

8. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
Authentication & Authorization
• Είναι η διαδικασία επαλήθευσης της ταυτότητας ενός χρήστη ή συστήματος
• Παρέχονται τα κατάλληλα διαπιστευτήρια από τον χρήστη
• Στόχος του Authentication είναι η επιβεβαίωση ότι ο χρήστης είναι αυτός που ισχυρίζεται ότι
είναι
Authentication
• Η διαδικασία καθορισμού των δικαιωμάτων και των προσβάσεων που έχει ένας χρήστης
• Το σύστημα ελέγχει τα δικαιώματα του πιστοποιημένου χρήστη και αποφασίζει ποιες ενέργειες ή πόρους
μπορεί να χρησιμοποιήσει
• Στόχος του Authorization είναι ο καθορισμός των δικαιωμάτων που έχει ένας χρήστης
Authorization
8

9. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

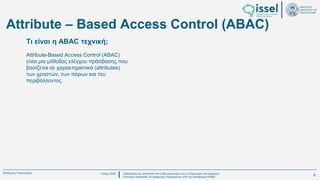

Attribute-Based Access Control (ABAC)
είναι μια μέθοδος ελέγχου πρόσβασης που
βασίζεται σε χαρακτηριστικά (attributes)
των χρηστών, των πόρων και του
περιβάλλοντος.
Τι είναι η ABAC τεχνική;
Attribute – Based Access Control (ABAC)
9

10. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

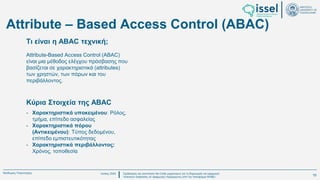

Κύρια Στοιχεία της ABAC
Attribute-Based Access Control (ABAC)
είναι μια μέθοδος ελέγχου πρόσβασης που
βασίζεται σε χαρακτηριστικά (attributes)
των χρηστών, των πόρων και του
περιβάλλοντος.
- Χαρακτηριστικά υποκειμένου: Ρόλος,
τμήμα, επίπεδο ασφαλείας
- Χαρακτηριστικά πόρου
(Αντικειμένου): Τύπος δεδομένου,
επίπεδο εμπιστευτικότητας
- Χαρακτηριστικά περιβάλλοντος:
Χρόνος, τοποθεσία
Τι είναι η ABAC τεχνική;
Attribute – Based Access Control (ABAC)
10

11. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

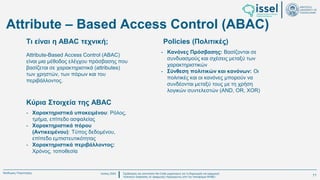

Κύρια Στοιχεία της ABAC
Attribute-Based Access Control (ABAC)
είναι μια μέθοδος ελέγχου πρόσβασης που
βασίζεται σε χαρακτηριστικά (attributes)
των χρηστών, των πόρων και του
περιβάλλοντος.
- Χαρακτηριστικά υποκειμένου: Ρόλος,
τμήμα, επίπεδο ασφαλείας
- Χαρακτηριστικά πόρου
(Αντικειμένου): Τύπος δεδομένου,
επίπεδο εμπιστευτικότητας
- Χαρακτηριστικά περιβάλλοντος:
Χρόνος, τοποθεσία
Τι είναι η ABAC τεχνική; Policies (Πολιτικές)
Attribute – Based Access Control (ABAC)
- Κανόνες Πρόσβασης: Βασίζονται σε
συνδυασμούς και σχέσεις μεταξύ των
χαρακτηριστικών
- Σύνθεση πολιτικών και κανόνων: Οι
πολιτικές και οι κανόνες μπορούν να
συνδέονται μεταξύ τους με τη χρήση
λογικών συντελεστών (AND, OR, XOR)
11

12. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

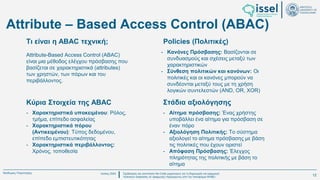

Κύρια Στοιχεία της ABAC
Attribute-Based Access Control (ABAC)
είναι μια μέθοδος ελέγχου πρόσβασης που
βασίζεται σε χαρακτηριστικά (attributes)
των χρηστών, των πόρων και του
περιβάλλοντος.
- Κανόνες Πρόσβασης: Βασίζονται σε
συνδυασμούς και σχέσεις μεταξύ των
χαρακτηριστικών
- Σύνθεση πολιτικών και κανόνων: Οι
πολιτικές και οι κανόνες μπορούν να
συνδέονται μεταξύ τους με τη χρήση
λογικών συντελεστών (AND, OR, XOR)
- Χαρακτηριστικά υποκειμένου: Ρόλος,
τμήμα, επίπεδο ασφαλείας
- Χαρακτηριστικά πόρου
(Αντικειμένου): Τύπος δεδομένου,
επίπεδο εμπιστευτικότητας
- Χαρακτηριστικά περιβάλλοντος:
Χρόνος, τοποθεσία
- Αίτημα πρόσβασης: Ένας χρήστης
υποβάλλει ένα αίτημα για πρόσβαση σε
έναν πόρο
- Αξιολόγηση Πολιτικής: Το σύστημα
αξιολογεί το αίτημα πρόσβασης με βάση
τις πολιτικές που έχουν οριστεί
- Απόφαση Πρόσβασης: Έλεγχος
πληρότητας της πολιτικής με βάση το
αίτημα
Τι είναι η ABAC τεχνική; Policies (Πολιτικές)
Στάδια αξιολόγησης
Attribute – Based Access Control (ABAC)
12

13. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

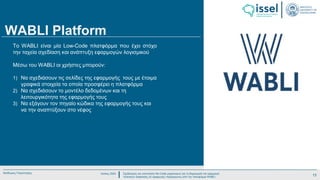

WABLI Platform
To WABLI είναι μία Low-Code πλατφόρμα που έχει στόχο
την ταχεία σχεδίαση και ανάπτυξη εφαρμογών λογισμικού
Μέσω του WABLI οι χρήστες μπορούν:
1) Να σχεδιάσουν τις σελίδες της εφαρμογής τους με έτοιμα
γραφικά στοιχεία τα οποία προσφέρει η πλατφόρμα
2) Να σχεδιάσουν το μοντέλο δεδομένων και τη
λειτουργικότητα της εφαρμογής τους
3) Να εξάγουν τον πηγαίο κώδικα της εφαρμογής τους και
να την αναπτύξουν στο νέφος
13

14. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
Στόχος της
Διπλωματικής Εργασίας
02

15. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

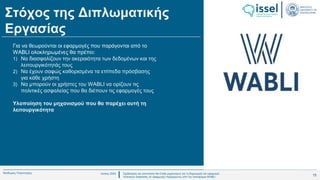

Στόχος της Διπλωματικής
Εργασίας
Για να θεωρούνται οι εφαρμογές που παράγονται από το
WABLI ολοκληρωμένες θα πρέπει:
1) Να διασφαλίζουν την ακεραιότητα των δεδομένων και της
λειτουργικότητάς τους
2) Να έχουν σαφώς καθορισμένα τα επίπεδα πρόσβασης
για κάθε χρήστη
3) Να μπορούν οι χρήστες του WABLI να ορίζουν τις
πολιτικές ασφαλείας που θα διέπουν τις εφαρμογές τους
Υλοποίηση του μηχανισμού που θα παρέχει αυτή τη
λειτουργικότητα
15

16. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

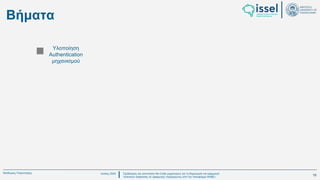

Βήματα
Υλοποίηση
Authentication
μηχανισμού
16

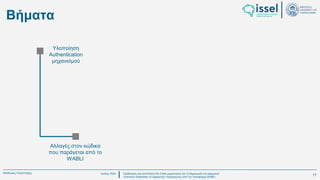

17. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
Βήματα
Υλοποίηση
Authentication
μηχανισμού
Αλλαγές στον κώδικα
που παράγεται από το
WABLI
17

18. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
Βήματα
Υλοποίηση
Authentication
μηχανισμού
Αλλαγές στον κώδικα
που παράγεται από το
WABLI
Υλοποίηση μηχανισμού
σχεδιασμού των
πολιτικών
18

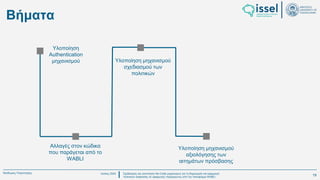

19. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
Βήματα
Υλοποίηση
Authentication
μηχανισμού
Αλλαγές στον κώδικα
που παράγεται από το
WABLI
Υλοποίηση μηχανισμού
σχεδιασμού των
πολιτικών
Υλοποίηση μηχανισμού
αξιολόγησης των
αιτημάτων πρόσβασης
19

20. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

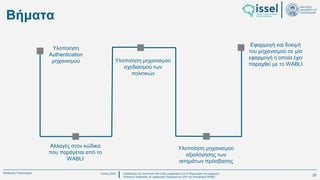

Βήματα
Υλοποίηση
Authentication
μηχανισμού
Αλλαγές στον κώδικα
που παράγεται από το
WABLI
Εφαρμογή και δοκιμή
του μηχανισμού σε μία
εφαρμογή η οποία έχει
παραχθεί με το WABLI
Υλοποίηση μηχανισμού
σχεδιασμού των
πολιτικών
Υλοποίηση μηχανισμού
αξιολόγησης των
αιτημάτων πρόσβασης
20

21. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
Σχεδίαση & Υλοποίηση
03

22. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

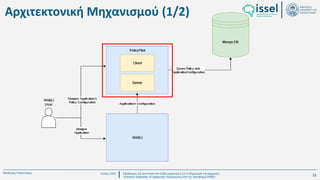

Αρχιτεκτονική Μηχανισμού (1/2)
22

23. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

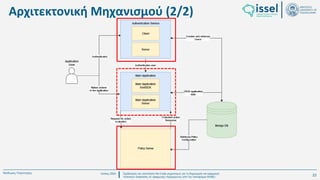

Αρχιτεκτονική Μηχανισμού (2/2)
23

24. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

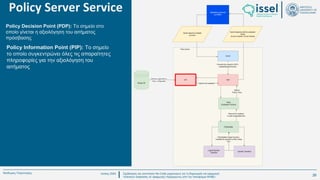

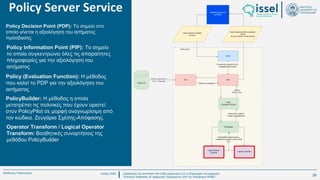

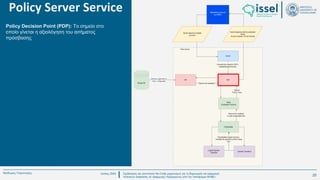

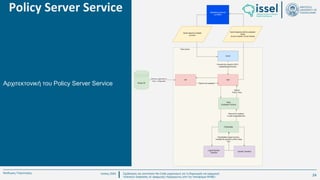

Αρχιτεκτονική του Policy Server Service
Policy Server Service
24

25. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
Policy Server Service
Policy Decision Point (PDP): Το σημείο στο
οποίο γίνεται η αξιολόγηση του αιτήματος
πρόσβασης
25

26. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
Policy Server Service
Policy Decision Point (PDP): Το σημείο στο
οποίο γίνεται η αξιολόγηση του αιτήματος
πρόσβασης
Policy Information Point (PIP): Το σημείο
το οποίο συγκεντρώνει όλες τις απαραίτητες
πληροφορίες για την αξιολόγηση του
αιτήματος
26

27. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
Policy Server Service
Policy (Evaluation Function): Η μέθοδος
που καλεί το PDP για την αξιολόγηση του
αιτήματος
Policy Decision Point (PDP): Το σημείο στο
οποίο γίνεται η αξιολόγηση του αιτήματος
πρόσβασης
Policy Information Point (PIP): Το σημείο
το οποίο συγκεντρώνει όλες τις απαραίτητες
πληροφορίες για την αξιολόγηση του
αιτήματος
27

28. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

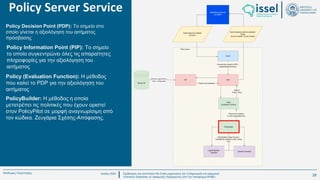

Policy Server Service
PolicyBuilder: Η μέθοδος η οποία
μετατρέπει τις πολιτικές που έχουν οριστεί
στον PolicyPilot σε μορφή αναγνωρίσιμη από
τον κώδικα. Ζευγάρια Σχέσης-Απόφασης.
Policy (Evaluation Function): Η μέθοδος
που καλεί το PDP για την αξιολόγηση του
αιτήματος
Policy Decision Point (PDP): Το σημείο στο
οποίο γίνεται η αξιολόγηση του αιτήματος
πρόσβασης
Policy Information Point (PIP): Το σημείο
το οποίο συγκεντρώνει όλες τις απαραίτητες
πληροφορίες για την αξιολόγηση του
αιτήματος
28

29. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
Policy Server Service
Operator Transform / Logical Operator
Transform: Βοηθητικές συναρτήσεις της
μεθόδου PolicyBuilder
PolicyBuilder: Η μέθοδος η οποία
μετατρέπει τις πολιτικές που έχουν οριστεί
στον PolicyPilot σε μορφή αναγνωρίσιμη από
τον κώδικα. Ζευγάρια Σχέσης-Απόφασης.
Policy (Evaluation Function): Η μέθοδος
που καλεί το PDP για την αξιολόγηση του
αιτήματος
Policy Decision Point (PDP): Το σημείο στο
οποίο γίνεται η αξιολόγηση του αιτήματος
πρόσβασης
Policy Information Point (PIP): Το σημείο
το οποίο συγκεντρώνει όλες τις απαραίτητες
πληροφορίες για την αξιολόγηση του
αιτήματος
29

30. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

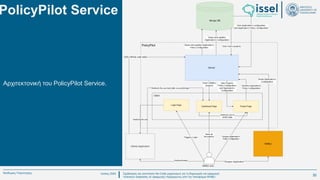

Αρχιτεκτονική του PolicyPilot Service.
PolicyPilot Service
30

31. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

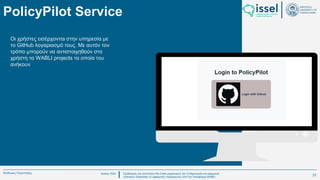

PolicyPilot Service
Οι χρήστες εισέρχονται στην υπηρεσία με
το GitHub λογαριασμό τους. Με αυτόν τον
τρόπο μπορούν να αντιστοιχηθούν στο
χρήστη τα WABLI projects τα οποία του
ανήκουν
31

32. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
PolicyPilot Service

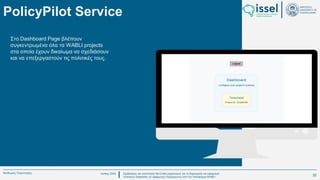

Στο Dashboard Page βλέπουν
συγκεντρωμένα όλα τα WABLI projects
στα οποία έχουν δικαίωμα να σχεδιάσουν
και να επεξεργαστούν τις πολιτικές τους.
32

33. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
PolicyPilot Service
Στο Project Page οι χρήστες σχεδιάζουν
τις πολιτικές που θα διέπουν τις
εφαρμογές τους μέσω του Policy Builder.
O Policy Builder ακολουθεί το πρότυπο
της ABAC μεθόδου.
33

34. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
PolicyPilot Service
Οι πολιτικές αποτελούνται από:
• Το Resource
• To Action
• Τα conditions
34

35. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
PolicyPilot Service

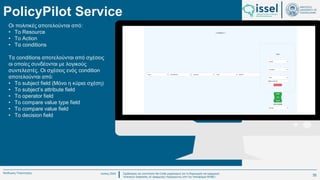

Οι πολιτικές αποτελούνται από:
• Το Resource
• To Action
• Τα conditions
Τα conditions αποτελούνται από σχέσεις
οι οποίες συνδέονται με λογικούς
συντελεστές. Οι σχέσεις ενός condition
αποτελούνται από:
• To subject field (Μόνο η κύρια σχέση)
• Το subject’s attribute field
• Το operator field
• Το compare value type field
• Το compare value field
• Το decision field
35

36. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

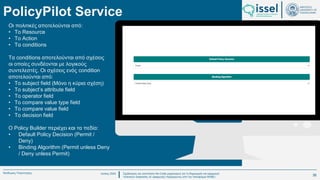

PolicyPilot Service
Οι πολιτικές αποτελούνται από:
• Το Resource
• To Action
• Τα conditions
Τα conditions αποτελούνται από σχέσεις
οι οποίες συνδέονται με λογικούς
συντελεστές. Οι σχέσεις ενός condition
αποτελούνται από:
• To subject field (Μόνο η κύρια σχέση)
• Το subject’s attribute field
• Το operator field
• Το compare value type field
• Το compare value field
• Το decision field
Ο Policy Builder περιέχει και τα πεδία:
• Default Policy Decision (Permit /
Deny)
• Binding Algorithm (Permit unless Deny
/ Deny unless Permit)
36

37. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
PolicyPilot Service
Η λειτουργικότητα παρέχεται χωρίς να
απαιτείται καθόλου συγγραφή κώδικα
37

38. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
Για να μπορέσει να προστεθεί η λειτουργικότητα ελέγχου πρόσβασης
στις εφαρμογές, χρειάστηκαν ορισμένες αλλαγές στον κώδικα τους.
1. Προσθήκη του Cookie που παράγεται από το Authentication
Service στους headers των requests
2. Ανάπτυξη δύο νέων συναρτήσεων οι οποίες λειτουργούν ως
middleware και προστέθηκαν:
• Στο σημείο που η εφαρμογή σερβίρει τις σελίδες στο χρήστη
• Στο σημείο που η εφαρμογή καλεί τους controllers για να
ενεργήσουν πάνω σε έναν πόρο
Αλλαγές στον κώδικα
που παράγεται από το WABLI
38

39. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
Αλλαγές στον κώδικα
που παράγεται από το WABLI

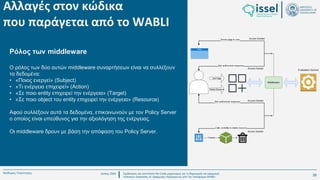

Ρόλος των middleware
Ο ρόλος των δύο αυτών middleware συναρτήσεων είναι να συλλέξουν
τα δεδομένα:
• «Ποιος ενεργεί» (Subject)
• «Τι ενέργεια επιχειρεί» (Action)
• «Σε ποιο entity επιχειρεί την ενέργεια» (Target)
• «Σε ποιο object του entity επιχειρεί την ενέργεια» (Resource)
Αφού συλλέξουν αυτά τα δεδομένα, επικοινωνούν με τον Policy Server
ο οποίος είναι υπεύθυνος για την αξιολόγηση της ενέργειας.
Οι middleware δρουν με βάση την απόφαση του Policy Server.
39

40. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

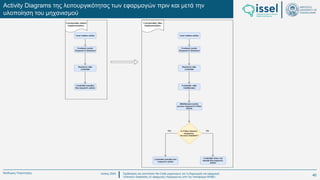

Activity Diagrams της λειτουργικότητας των εφαρμογών πριν και μετά την
υλοποίηση του μηχανισμού
40

41. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

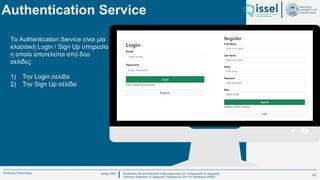

To Authentication Service είναι μία
κλασσική Login / Sign Up υπηρεσία
η οποία αποτελείται από δύο
σελίδες:
1) Την Login σελίδα
2) Την Sign Up σέλίδα
Authentication Service
41

42. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
Παραδείγματα Χρήσης
04

43. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

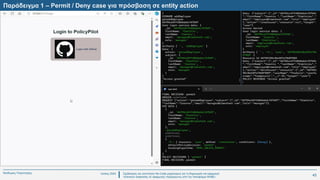

Παράδειγμα 1 – Permit / Deny case για πρόσβαση σε entity action
43

44. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

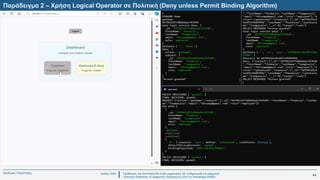

Παράδειγμα 2 – Χρήση Logical Operator σε Πολιτική (Deny unless Permit Binding Algorithm)
44

45. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

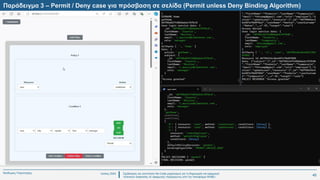

Παράδειγμα 3 – Permit / Deny case για πρόσβαση σε σελίδα (Permit unless Deny Binding Algorithm)
45

46. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
Συμπεράσματα &
Μελλοντική εργασία
05

47. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης

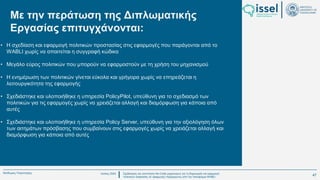

Με την περάτωση της Διπλωματικής
Εργασίας επιτυγχάνονται:
• Η σχεδίαση και εφαρμογή πολιτικών προστασίας στις εφαρμογές που παράγονται από το
WABLI χωρίς να απαιτείται η συγγραφή κώδικα
• Μεγάλο εύρος πολιτικών που μπορούν να εφαρμοστούν με τη χρήση του μηχανισμού
• Η ενημέρωση των πολιτικών γίνεται εύκολα και γρήγορα χωρίς να επηρεάζεται η
λειτουργικότητα της εφαρμογής
• Σχεδιάστηκε και υλοποιήθηκε η υπηρεσία PolicyPilot, υπεύθυνη για το σχεδιασμό των
πολιτικών για τις εφαρμογές χωρίς να χρειάζεται αλλαγή και διαμόρφωση για κάποια από
αυτές
• Σχεδιάστηκε και υλοποιήθηκε η υπηρεσία Policy Server, υπεύθυνη για την αξιολόγηση όλων
των αιτημάτων πρόσβασης που συμβαίνουν στις εφαρμογές χωρίς να χρειάζεται αλλαγή και
διαμόρφωση για κάποια από αυτές
47

48. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
Μελλοντικές επεκτάσεις:
• Εισαγωγή των χαρακτηριστικών περιβάλλοντος στη σχεδίαση των πολιτικών.
Για παράδειγμα:
- Η ώρα κατά την οποία συμβαίνει μία ενέργεια
- Η συσκευή από την οποία επιχειρεί ο χρήστης την ενέργεια
- Η IP από την οποία επιχειρεί ο χρήστης την ενέργεια
• Υλοποίηση μηχανισμού για την αναγνώριση των πολιτικών και ενημέρωση του χρήστη για
τυχόν σχεδιαστικά λάθη.
• Ανάπτυξη και προσθήκη μοντέλου Μηχανικής Μάθησης, το οποίο θα αναγνωρίζει με βάση
το Application Configuration το είδος της εφαρμογής και θα προτείνει στο χρήστη
σημαντικές πολιτικές που θα πρέπει να συμπεριλάβει στο σχεδιασμό του.
48

49. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
Ευχαριστίες
Θα ήθελα να ευχαριστήσω θερμά τους:
➢ κ. Ανδρέα Συμεωνίδη
➢ Συγγενείς και φίλους
για την πολύτιμη στήριξη και καθοδήγησή τους.
49

50. Ιούλιος 2024 Σχεδιασμός και υλοποίηση No-Code μηχανισμού για τη δημιουργία και εφαρμογή
πολιτικών ασφαλείας σε εφαρμογές παραγόμενες από την πλατφόρμα WABLI
Θεόδωρος Τσαμπούρης
Ευχαριστώ πολύ για την προσοχή σας!
Ερωτήσεις;
