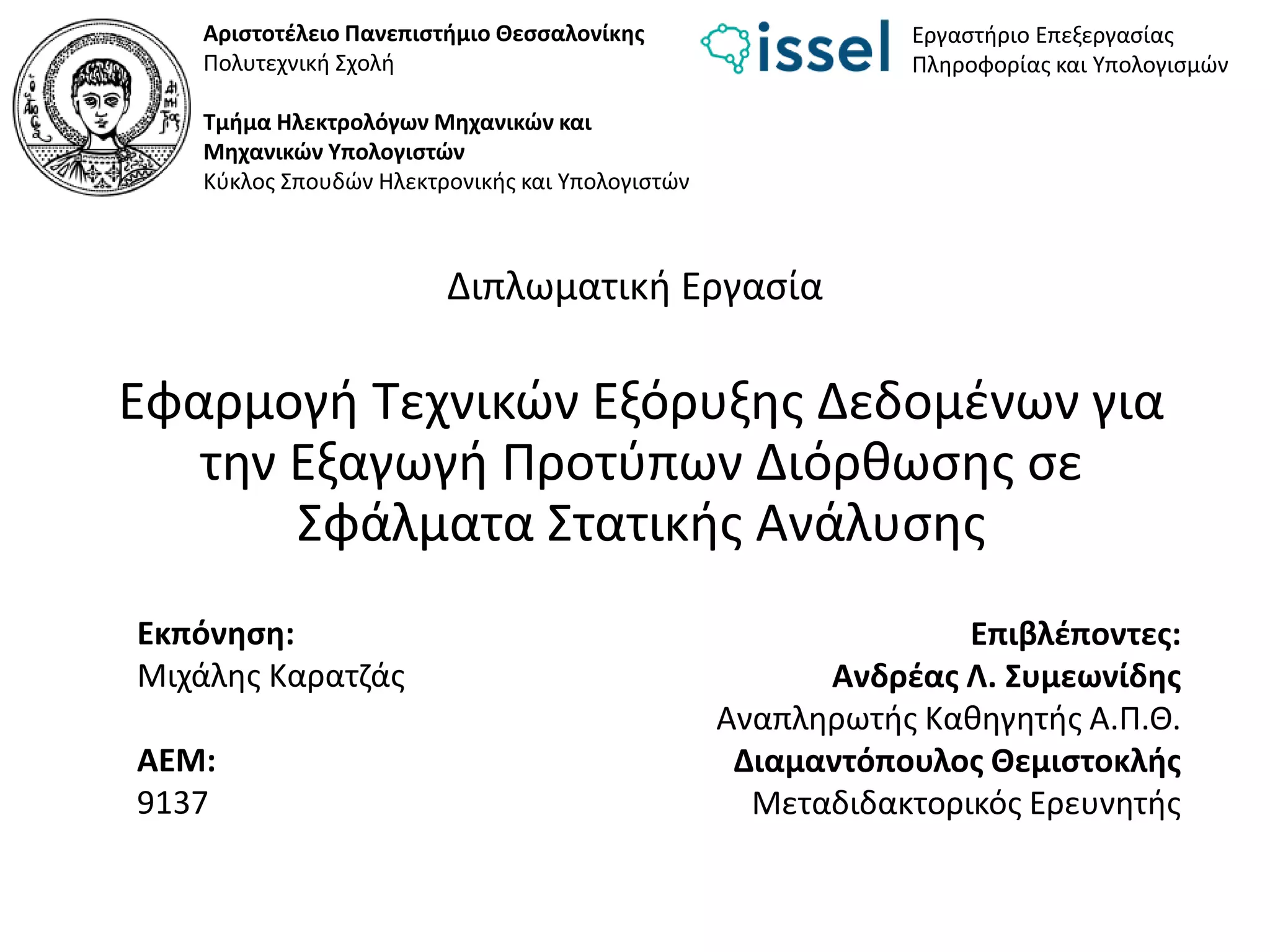

Applying Data Mining Techniques to Extract Fix Patterns for Static Analysis Violations

Εφαρμογή Τεχνικών Εξόρυξης Δεδομένων για
την Εξαγωγή Προτύπων Διόρθωσης σε
Σφάλματα Στατικής Ανάλυσης
Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης
Πολυτεχνική Σχολή
Τμήμα Ηλεκτρολόγων Μηχανικών και
Μηχανικών Υπολογιστών
Κύκλος Σπουδών Ηλεκτρονικής και Υπολογιστών
Εργαστήριο Επεξεργασίας
Πληροφορίας και Υπολογισμών
Εκπόνηση:
Μιχάλης Καρατζάς
ΑΕΜ:
9137
Επιβλέποντες:
Ανδρέας Λ. Συμεωνίδης
Αναπληρωτής Καθηγητής Α.Π.Θ.
Διαμαντόπουλος Θεμιστοκλής
Μεταδιδακτορικός Ερευνητής
Διπλωματική Εργασία

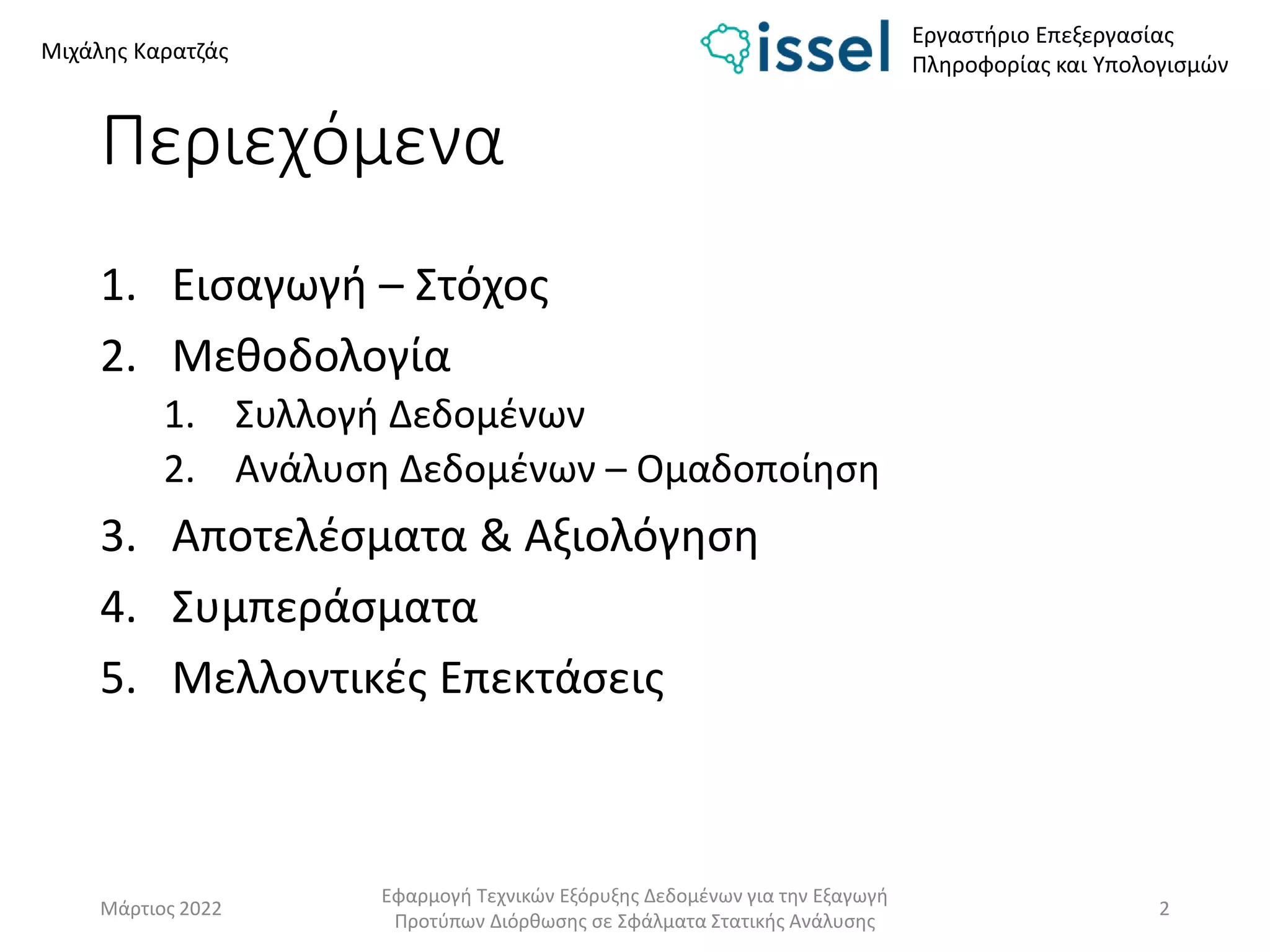

Περιεχόμενα
1. Εισαγωγή – Στόχος
2. Μεθοδολογία
1. Συλλογή Δεδομένων
2. Ανάλυση Δεδομένων – Ομαδοποίηση
3. Αποτελέσματα & Αξιολόγηση
4. Συμπεράσματα
5. Μελλοντικές Επεκτάσεις
Μάρτιος 2022
Εφαρμογή Τεχνικών Εξόρυξης Δεδομένων για την Εξαγωγή
Προτύπων Διόρθωσης σε Σφάλματα Στατικής Ανάλυσης
2

Εισαγωγή – Στόχοι
Μάρτιος 2022 3

Εισαγωγή (1/3)
• Τα σύγχρονα έργα λογισμικού:
• μεγάλα, πολύπλοκα, διεισδύουν σε πολλές πτυχές του
ανθρώπινου βίου
• Σφάλματα έργων λογισμικού:
• Προγραμματιστές ¼ του χρόνου τους σε εντοπισμό και
διόρθωση
• Μεγάλο κόστος για την βιομηχανία λογισμικού
• 2 τρόποι αυτόματου εντοπισμού σφαλμάτων:
• Δυναμική ανάλυση: πολύπλοκη, βασίζεται σε
προδιαγραφές – όχι πάντα εφικτή
• Στατική ανάλυση κώδικα: εντοπίζει γενικότερα σφάλματα

• Στατική Ανάλυση:
• πραγματοποιείται μέσω Εργαλείων Στατικής Ανάλυσης
• γρήγορη, δεν απαιτεί απαραίτητα μεταγλωττισμένο
κώδικα
• ιδιαίτερο βιομηχανικό και ερευνητικό ενδιαφέρον τα
τελευταία χρόνια
• Ωστόσο δεν έχει αξιοποιηθεί λόγω:
• Αναφορά υπερβολικά πολλών σφαλμάτων
• False Positives
• Προβλήματα στην κατανόηση των μηνυμάτων σφαλμάτων
• Απαιτείται από τον προγραμματιστή να διορθώσει τα
σφάλματα

• 2 Κατευθύνσεις έρευνας για στατική ανάλυση:
1. Αυτοματοποιημένη διόρθωση σφαλμάτων, που
εντοπίζονται μέσω στατικής ανάλυσης
2. Εξόρυξη προτύπων διόρθωσης, για σφάλματα
στατικής ανάλυσης, στόχοι:
• Εξαγωγή γενικών προτύπων, που εμπεριέχουν συλλογική
γνώση
•  Κατανόηση του τρόπου που οι προγραμματιστές
αντιμετωπίζουν τέτοια σφάλματα.
• Λειτουργούν ως βάση έμμεσα ή άμεσα για αποδοτικά
συστήματα της πρώτης κατεύθυνσης.

Στόχος παρούσας εργασίας
• Η ανάπτυξη ενός συστήματος, που θα εξορύξει,
χρήσιμα πρότυπα διόρθωσης σφαλμάτων στατικής
ανάλυσης γλώσσας JAVA:
•  Αξιοποιείται το εργαλείο Στατικής Ανάλυσης PMD

Μεθοδολογία

Μεθοδολογία – Δομή Συστήματος

Συλλογή Δεδομένων (1/3)
• εκτέλεση του PMD σε:
• Δικό μας σύνολο δεδομένων αποτελούμενο από
διορθώσεις όλων των κανόνων του PMD
• Σύνολο δεδομένων αποτελούμενο από γενικότερες
διορθώσεις κώδικα
• Επιλογή 43 κανόνων (τύπων σφαλμάτων) του PMD
που:
• έχει νόημα η αναζήτηση προτύπων διόρθωσης
• διορθώνονται από τους προγραμματιστές

• Λήψη commits από το
Search API του Github:
• Αναζήτηση commits, με
βάση το message (π.χ.
“PMD bug fix”).
• Λήψη των εκδόσεων των
αρχείων πριν και μετά την
εφαρμογή των αλλαγών
του commit

• Εκτέλεση του PMD:
• Εκτέλεση του PMD με
ενεργοποιημένους τους 43
κανόνες που επιλέχθηκαν.
• Αναφορές για κάθε αρχείο για
τις εκδόσεις του, πριν και μετά
το commit.
• Απομόνωση μόνο των
σφαλμάτων που αναφέρονται
από το PMD μόνο στην έκδοση
του αρχείου πριν το commit
• στην ύστερη πιθανώς έχουν
διορθωθεί
 Έτσι: Δημιουργήθηκε
κατάλληλο σύνολο δεδομένων
από διορθώσεις, των κανόνων
του PMD που επιλέχθηκαν.

Ανάλυση Δεδομένων (1/10)
• Επιλογή και εξαγωγή Αναπαράστασης Κώδικα
• srcML - ( https://www.srcml.org/ ) :
• XML για πηγαίο κώδικα.
• Διατηρεί κενά – μορφοποίηση κώδικα.
• Εξάγεται ακόμα και για οποιοδήποτε fragment κώδικα

• Εξαγωγή srcml για:
• τμήματα του github patch των
commits, πριν και μετά από μια
συγκεκριμένη διόρθωση:

• Παράδειγμα εξαγωγής srcML για τμήμα κώδικα:


• Εξαγωγή διαφορών για τις διορθώσεις:
• Ώστε να φανερώνονται οι δομικές αλλαγές κάθε διόρθωσης
• Επιλογή αλγορίθμου απόστασης επεξεργασίας δέντρου (TED) Gumtree:
• Εξαγωγή διαφορών σε επίπεδο srcML – αλληλουχία αλλαγών (update script)
με 4 δυνατά βήματα:
• Εισαγωγή (Insert) ενός νέου κόμβου/υποδέντρου
• Διαγραφή (Delete) ενός προϋπάρχοντος κόμβου/υποδέντρου
• Μετακίνηση (Move) ενός κόμβου/υποδέντρου σε άλλη θέση
• Αλλαγή των τιμών (Update) ενός κόμβου ή των κόμβων ενός υποδέντρου

• Εξαγωγή ακολουθιών όρων από τις
διαφορές:
• Ακολουθίες αποτελούμενες από:
• Δομικούς όρους της srcML για γλώσσα
JAVA
• Βήματα αλλαγών (Insert, Delete,
Move, Update)
• Απαλλαγμένες από λεπτομέρειες (π.χ.
ονόματα μεταβλητών)
• Κάθε ακολουθία αντιπροσωπευτική
μιας διόρθωσης
• Ομοιότητα μεταξύ δύο διορθώσεων με
εύρεση της μέγιστης κοινής
υπακολουθίας (LCS) των ακολουθιών
τους.

• Εξαγωγή μοντέλου ομοιότητας από τις ακολουθίες:
• Ομοιότητα μεταξύ 2 διορθώσεων (𝑓𝑖𝑥1, 𝑓𝑖𝑥2 ):
𝑆𝑖𝑚𝑖𝑙𝑎𝑟𝑖𝑡𝑦(𝑓𝑖𝑥1, 𝑓𝑖𝑥2) = 2 ∙
|𝐿𝐶𝑆 𝑠𝑒𝑞1, 𝑠𝑒𝑞2 |
𝑠𝑒𝑞1 + |𝑠𝑒𝑞2|
• όπου:
• 𝑠𝑒𝑞1, 𝑠𝑒𝑞2: οι αντιπροσωπευτικές ακολουθίες των 𝑓𝑖𝑥1, 𝑓𝑖𝑥2
• 𝐿𝐶𝑆 𝑠𝑒𝑞1, 𝑠𝑒𝑞2 : μήκος μέγιστης κοινής υπακολουθίας μεταξύ 𝑠𝑒𝑞1,
𝑠𝑒𝑞2
• 𝑠𝑒𝑞𝑖 : μήκος της ακολουθίας 𝑠𝑒𝑞𝑖
• Εξαγωγή ενός πίνακα ομοιότητας για όλες τις διορθώσεις
• Ομοιότητες στο διάστημα [0,1]
•  εξαγωγή πίνακα αποστάσεων ως είσοδο για ομαδοποίηση
• Κάθε κελί είναι 1 μείον το αντίστοιχό κελί του πίνακα ομοιότητας

• Ομαδοποίηση:
•  Σύνολο εκπαίδευσης:
• 5596 διορθώσεις για 36 κανόνες του PMD
• Αρχική Ανάλυση:
• Θεωρούμε κάθε ομάδα ότι αποτελεί πρότυπο διόρθωσης του
συχνότερου κανόνα της

• Ομαδοποίηση με K-medoids:
• Επιλογή K:
• Χρήση αθροίσματος απόλυτων
σφαλμάτων (sum of absolute errors –SAE):
𝑆𝐴𝐸 =
𝑖=1
𝐾
𝑝∈𝐶𝑖
𝑑𝑖𝑠𝑡(𝑝, 𝑚𝑖)
• όπου:
• 𝐾: ο αριθμός των ομάδων
• 𝐶𝑖: η i-οστή ομάδα (cluster)
• 𝑚𝑖: το κέντρο (medoid) της 𝐶𝑖
• 𝑑𝑖𝑠𝑡(𝑝, 𝑚𝑖): απόσταση μεταξύ του
σημείου 𝑝 και του κέντρου 𝑚𝑖
• εκτέλεση από 2 έως 500 ομάδες:
• Υπολογισμός 𝑆𝐴𝐸
• Επιλογή 𝐾 όπου υπάρχει γόνατο
• Κ=56

• Ορισμός μετρικής Καθαρότητας Purity:
• Purity i-οστής ομάδας:
𝑃𝑢𝑟𝑖𝑡𝑦𝑖 =
max
𝑟∈𝑅
(𝑎𝑏𝑠𝑓𝑟𝑒𝑞 𝑟,𝐶𝑖 )
𝑁𝑖
• όπου:
• 𝑅: το σύνολο των κανόνων του PMD, άρα 𝑟 ένας κανόνας.
• 𝑎𝑏𝑠𝑓𝑟𝑒𝑞 𝑟, 𝐶𝑖 : αριθμός των διορθώσεων της ομάδας 𝐶𝑖, που είναι για
σφάλματα του κανόνα 𝑟 (η απόλυτη συχνότητα του r στην 𝐶𝑖)
• 𝑁𝑖: το σύνολο των σημείων της ομάδας 𝐶𝑖
• Purity για την συνολική διαδικασία ομαδοποίησης:
𝑃𝑢𝑟𝑖𝑡𝑦 =
1
𝑁 𝐶𝑖∈𝑪 max
𝑟∈𝑅
(𝑎𝑏𝑠𝑓𝑟𝑒𝑞 𝑟, 𝐶𝑖 )
• όπου:
• 𝑁: το πλήθος των σημείων που ομαδοποιούνται
• 𝑪: τον σύνολο των ομάδων (clusters) που προκύπτει

• Ομαδοποίηση με DBSCAN:
• Παράμετροι minPts και 𝜀
• Επιλογή minPts =15:
• Καθώς συμπίπτει με ελάχιστο αριθμό στοιχείων ομάδας
 αποφυγή μικρών, απομονωμένων ομάδων
• Συχνότερος κανόνας στις 51/56 ομάδες που προέκυψαν
με K-medoids είχαν απόλυτη συχνότητα > 15
• Επιλογή 𝜀:
• Χρήση μετρικής Purity για την ομαδοποίηση
• Εκτέλεση για 𝜀 από 0.01 έως 0.5 με βήμα 0.01
• Επιλογή 𝜀 για μέγιστο Purity  𝜀=0.08
•  προέκυψαν 48 ομάδες

Αποτελέσματα & Αξιολόγηση

Αποτελέσματα με K-medoids (1/2)
• Μετρικές
• Mean Absolute Error : 𝑀𝐴𝐸 =
𝑆𝐴𝐸
𝑁
≅ 0.125
• Ομαδοποιούνται μαζί αρκετά κοντινά σημεία (αποστάσεις στο [0,1])
• χωρίς να υπάρχει υπερεξειδίκευση
• 𝑃𝑢𝑟𝑖𝑡𝑦 ≅ 0.76
• Σε μεγάλο βαθμό οι διορθώσεις ομαδοποιούνται με βάση τον κανόνα

Αποτελέσματα με K-medoids (2/2)
• Αντιπροσωπευτικό δείγμα 20 ομάδων
• Γενικές Παρατηρήσεις:
• Εξάγονται πρότυπα διόρθωσης
για 29/36 κανόνες του συνόλου
εκπαίδευσης
• Πολλοί κανόνες έχουν 2 ή
περισσότερα πρότυπα διόρθωσης
(π.χ. ID=9 και ID=25)
• Ομάδες γενικά έχουν υψηλό
𝑃𝑢𝑟𝑖𝑡𝑦, επομένως αποτελούνται
κυρίως από διορθώσεις ενός
μόνο κανόνα
• 2/56 ομάδες έχουν Purity=1
• Ομάδες γενικά προκύπτουν από
πολλά commits, repos

Αποτελέσματα με DBSCAN (1/2)
• Μετρικές
• 𝑃𝑢𝑟𝑖𝑡𝑦 ≅ 0.93
• Οι διορθώσεις ομαδοποιούνται σε πολύ μεγάλο ποσοστό με βάση
τον κανόνα

• Αντιπροσωπευτικό δείγμα 20 ομάδων
• Γενικές Παρατηρήσεις:
• Εξάγονται πρότυπα διόρθωσης
για 25/36 κανόνες του PMD του
συνόλου εκπαίδευσης
• Πολλοί κανόνες έχουν 2 ή
περισσότερα πρότυπα διόρθωσης
(π.χ. ID=27 και ID=41)
• Ομάδες: πολύ υψηλό 𝑃𝑢𝑟𝑖𝑡𝑦
• 31/48 ομάδες έχουν Purity=1
• διορθώσεις 1 μόνο κανόνα
• Ομάδες γενικά προκύπτουν από
πολλά commits, repos
• σε μικρότερο βαθμό από ότι με
K-medoids
• ID=17, μόνο 1 commit/repo
• ID =30, μόνο 2 commits/repos
Αποτελέσματα με DBSCAN (2/2)

Συμπεράσματα-Μελλοντικές
Επεκτάσεις

Συμπεράσματα
• Και στις 2 ομαδοποιήσεις:
• Ομάδες διορθώσεων με μεγάλο Purity
• Purity ομαδοποίησης 0.76 για K-medoids, 0.93 για DBSCAN
• DBSCAN: καταλληλότερος όπου απαιτούνται ομάδες αυστηρά
καθορισμένες ως προς τους κανόνες (π.χ. αυτοματοποιημένη
διόρθωση)
• K-medoids: καταλληλότερος για εξαγωγή γενικότερων προτύπων
διόρθωσης, όχι αυστηρά συνδεδεμένων με κανόνες
• Ομάδες προκύπτουν από μεγάλο αριθμό commits και repos:
• Τα εξαγόμενα πρότυπα διορθώσεων ενσωματώνουν συλλογική
γνώση των προγραμματιστών για τέτοια προβλήματα

Πιθανές μελλοντικές επεκτάσεις
• Εξαγωγή για κάθε πρότυπο διόρθωσης αφηρημένης
αναπαράστασης σε επίπεδο κώδικα, ως ετικέτα π.χ. από
άλλη έρευνα :
• Ανάπτυξη ενός μηχανισμού αυτοματοποιημένης
διόρθωσης, βασιζόμενο στα εξαγόμενα πρότυπα
• Επέκταση της έρευνας και σε άλλες γλώσσες εκτός της Java

Ευχαριστίες
• Θα ήθελα να ευχαριστήσω:
• Τον Αναπληρωτή Καθηγητή Ανδρέα Λ. Συμεωνίδη
• Τον Μεταδιδακτορικό Ερευνητή Θεμιστοκλή Διαμαντόπουλο
• Όλους όσους παρακολουθήσατε την παρουσίασή μου

Ερωτήσεις ??
