เครือข่ายคอมพิวเตอร์

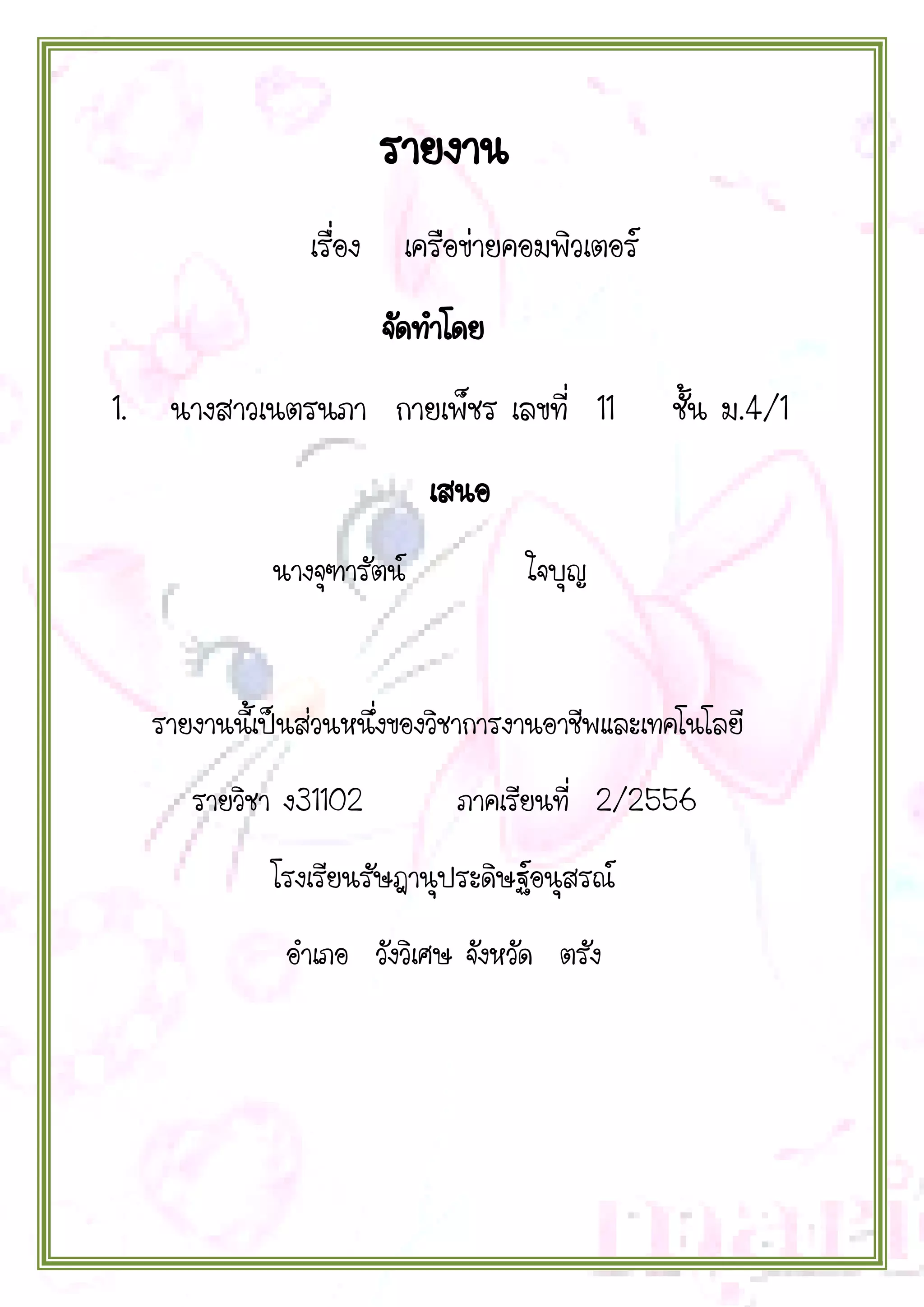

- 2. รายงาน เรื่อง เครือข่ายคอมพิวเตอร์ จัดทาโดย 1. นางสาวเนตรนภา กายเพ็ชร เลขที่11 ชั้น ม.4/1 เสนอ นางจุฑารัตน์ ใจบุญ รายงานนี้เป็นส่วนหนึ่งของวิชาการงานอาชีพและเทคโนโลยี รายวิชา ง31102 ภาคเรียนที่ 2/2556 โรงเรียนรัษฎานุประดิษฐ์อนุสรณ์ อาเภอ วังวิเศษ จังหวัด ตรัง

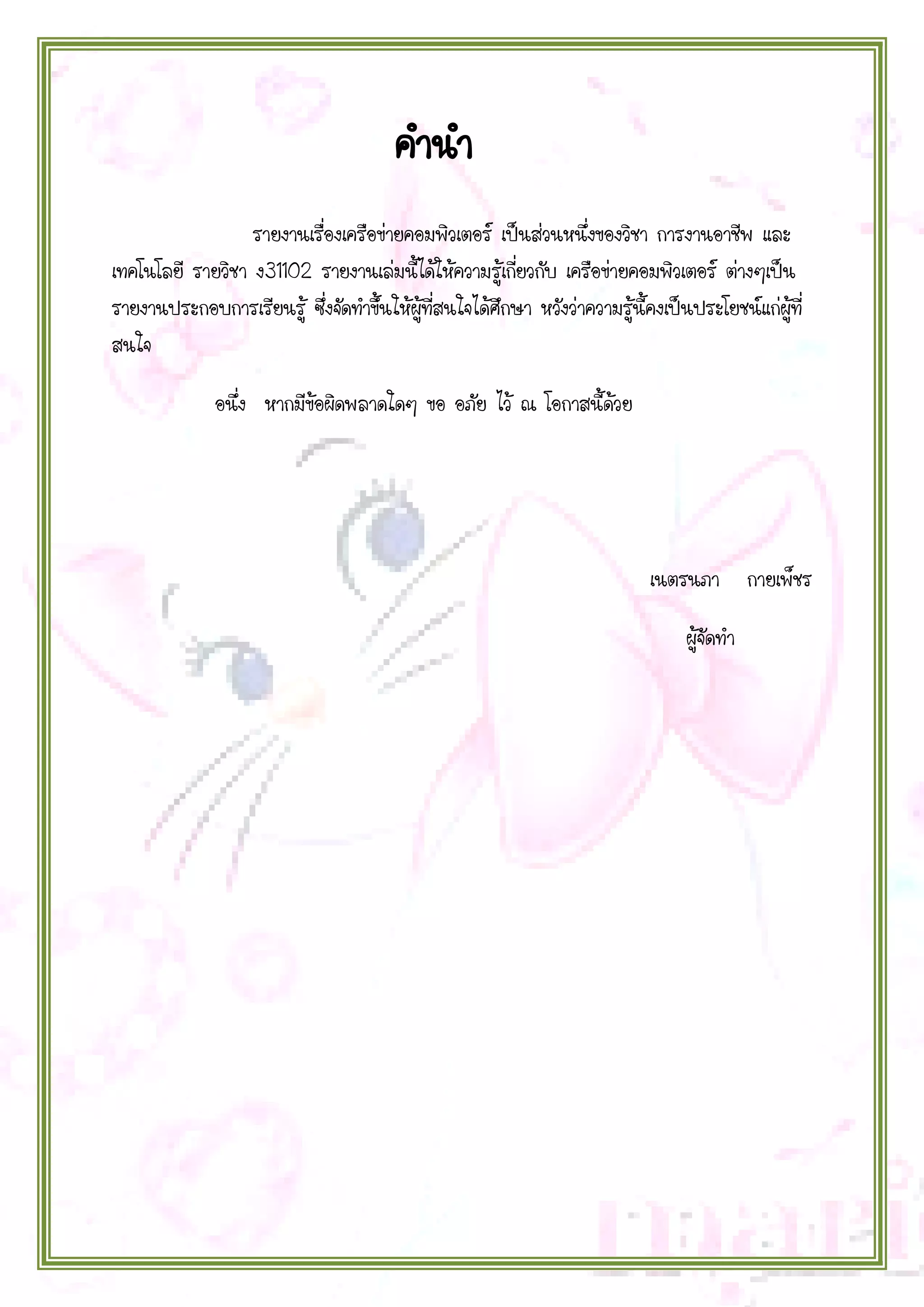

- 3. คานา รายงานเรื่องเครือข่ายคอมพิวเตอร์ เป็นส่วนหนึ่งของวิชา การงานอาชีพและ เทคโนโลยี รายวิชา ง31102 รายงานเล่มนี้ได้ให้ความรู้เกี่ยวกับ เครือข่ายคอมพิวเตอร์ ต่างๆเป็น รายงานประกอบการเรียนรู้ ซึ่งจัดทาขึ้นให้ผู้ที่สนใจได้ศึกษา หวังว่าความรู้นี้คงเป็นประโยชน์แก่ผู้ที่ สนใจ อนึ่ง หากมีข้อผิดพลาดใดๆ ขอ อภัย ไว้ ณ โอกาสนี้ด้วย เนตรนภา กายเพ็ชร ผู้จัดทา
- 4.

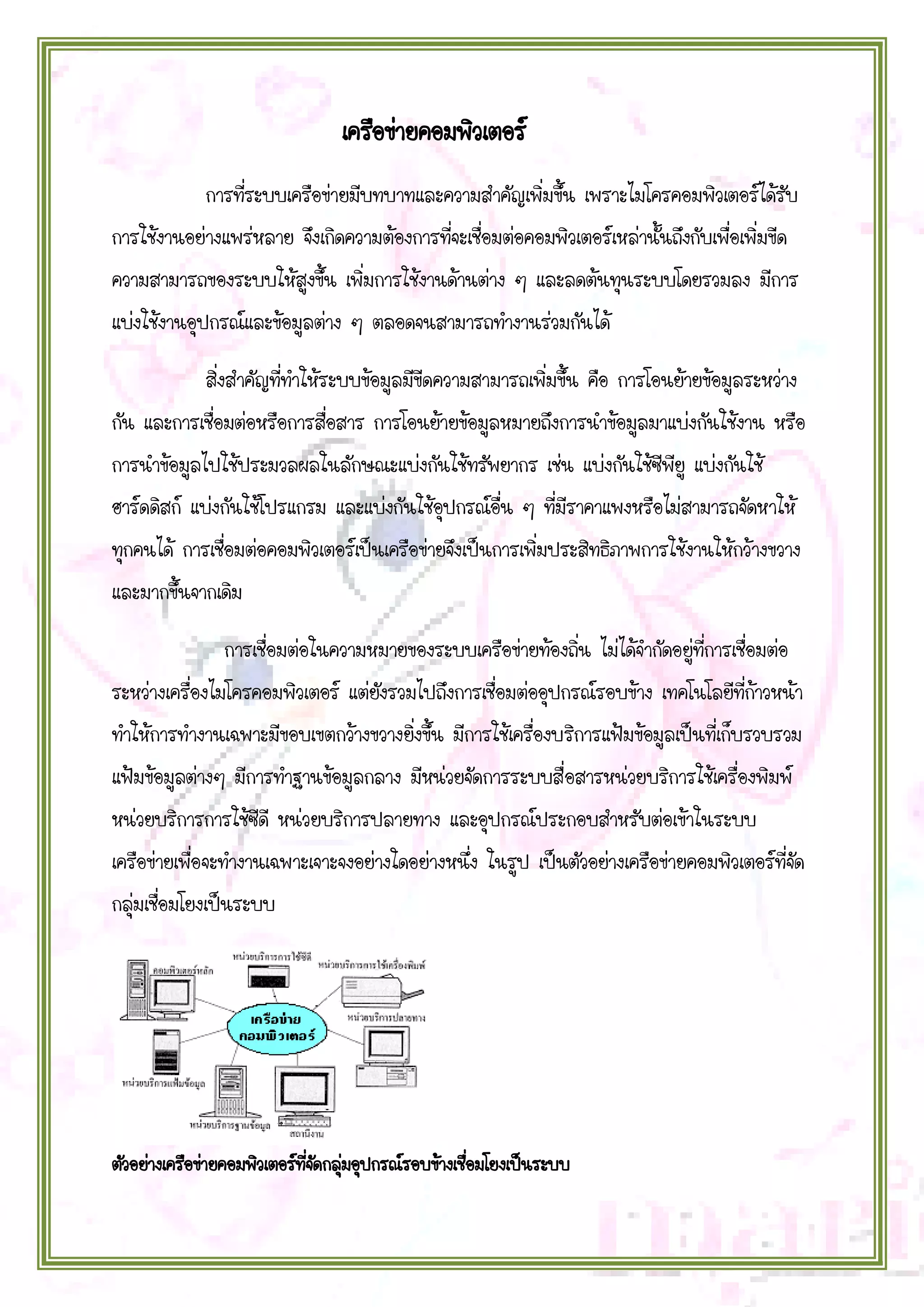

- 5. เครือข่ายคอมพิวเตอร์ การที่ระบบเครือข่ายมีบทบาทและความสาคัญเพิ่มขึ้น เพราะไมโครคอมพิวเตอร์ได้รับ การใช้งานอย่างแพร่หลาย จึงเกิดความต้องการที่จะเชื่อมต่อคอมพิวเตอร์เหล่านั้นถึงกับเพื่อเพิ่มขีด ความสามารถของระบบให้สูงขึ้นเพิ่มการใช้งานด้านต่าง ๆ และลดต้นทุนระบบโดยรวมลง มีการ แบ่งใช้งานอุปกรณ์และข้อมูลต่าง ๆ ตลอดจนสามารถทางานร่วมกันได้ สิ่งสาคัญที่ทาให้ระบบข้อมูลมีขีดความสามารถเพิ่มขึ้น คือ การโอนย้ายข้อมูลระหว่าง กัน และการเชื่อมต่อหรือการสื่อสาร การโอนย้ายข้อมูลหมายถึงการนาข้อมูลมาแบ่งกันใช้งาน หรือ การนาข้อมูลไปใช้ประมวลผลในลักษณะแบ่งกันใช้ทรัพยากร เช่น แบ่งกันใช้ซีพียู แบ่งกันใช้ ฮาร์ดดิสก์ แบ่งกันใช้โปรแกรม และแบ่งกันใช้อุปกรณ์อื่น ๆ ที่มีราคาแพงหรือไม่สามารถจัดหาให้ ทุกคนได้ การเชื่อมต่อคอมพิวเตอร์เป็นเครือข่ายจึงเป็นการเพิ่มประสิทธิภาพการใช้งานให้กว้างขวาง และมากขึ้นจากเดิม การเชื่อมต่อในความหมายของระบบเครือข่ายท้องถิ่น ไม่ได้จากัดอยู่ที่การเชื่อมต่อ ระหว่างเครื่องไมโครคอมพิวเตอร์ แต่ยังรวมไปถึงการเชื่อมต่ออุปกรณ์รอบข้าง เทคโนโลยีที่ก้าวหน้า ทาให้การทางานเฉพาะมีขอบเขตกว้างขวางยิ่งขึ้น มีการใช้เครื่องบริการแฟ้มข้อมูลเป็นที่เก็บรวบรวม แฟ้มข้อมูลต่างๆ มีการทาฐานข้อมูลกลาง มีหน่วยจัดการระบบสื่อสารหน่วยบริการใช้เครื่องพิมพ์ หน่วยบริการการใช้ซีดี หน่วยบริการปลายทาง และอุปกรณ์ประกอบสาหรับต่อเข้าในระบบ เครือข่ายเพื่อจะทางานเฉพาะเจาะจงอย่างใดอย่างหนึ่ง ในรูป เป็นตัวอย่างเครือข่ายคอมพิวเตอร์ที่จัด กลุ่มเชื่อมโยงเป็นระบบ ตัวอย่างเครือข่ายคอมพิวเตอร์ทจดกลุมอุปกรณ์รอบข้างเชือมโยงเป็นระบบ ี่ ั ่ ่

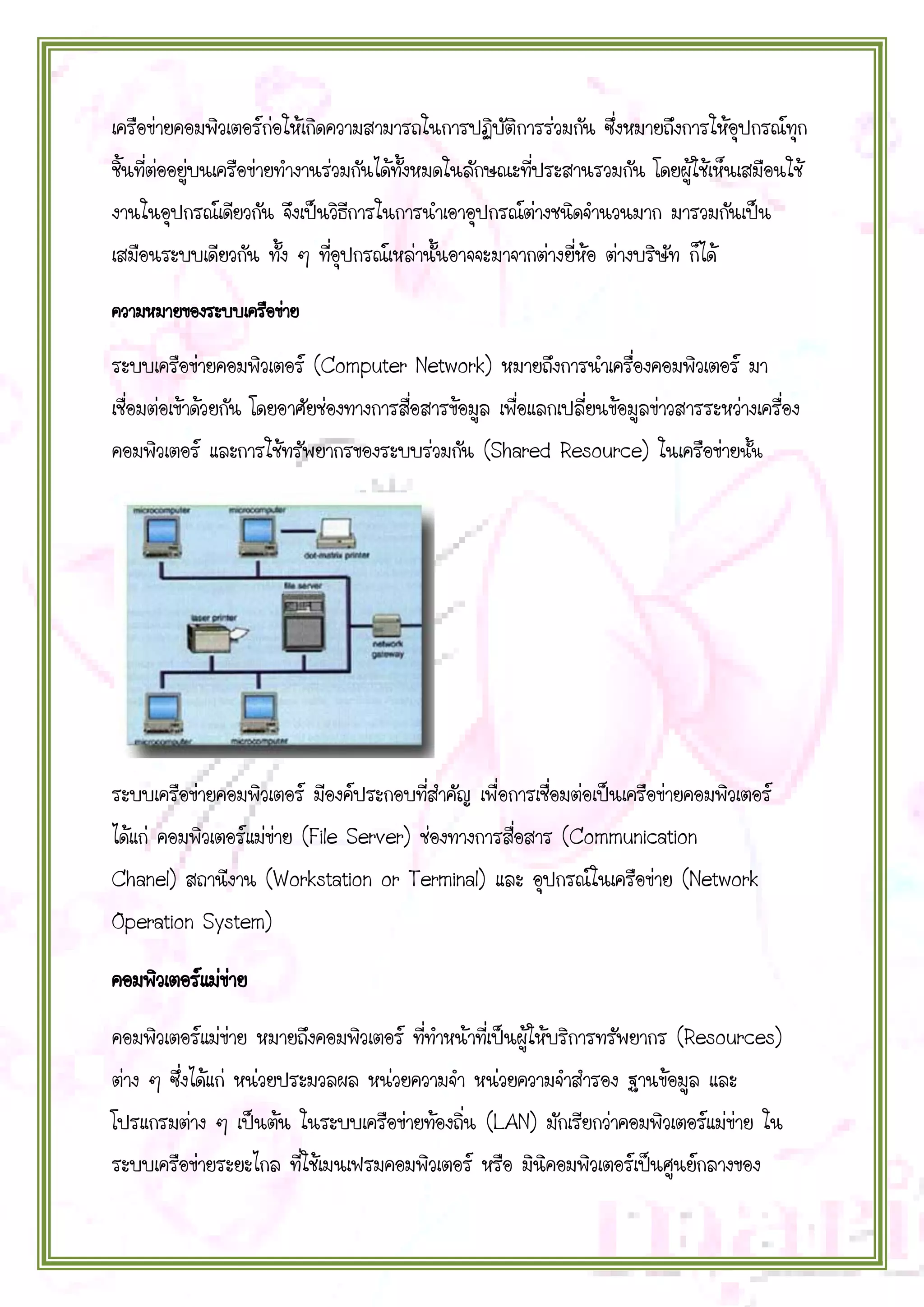

- 6. เครือข่ายคอมพิวเตอร์ก่อให้เกิดความสามารถในการปฏิบัติการร่วมกัน ซึ่งหมายถึงการให้อุปกรณ์ทุก ชิ้นที่ต่ออยู่บนเครือข่ายทางานร่วมกันได้ทั้งหมดในลักษณะที่ประสานรวมกัน โดยผู้ใช้เห็นเสมือนใช้ งานในอุปกรณ์เดียวกันจึงเป็นวิธีการในการนาเอาอุปกรณ์ต่างชนิดจานวนมาก มารวมกันเป็น เสมือนระบบเดียวกัน ทั้ง ๆ ที่อุปกรณ์เหล่านั้นอาจจะมาจากต่างยี่ห้อ ต่างบริษัท ก็ได้ ความหมายของระบบเครือข่าย ระบบเครือข่ายคอมพิวเตอร์ (Computer Network) หมายถึงการนาเครื่องคอมพิวเตอร์ มา เชื่อมต่อเข้าด้วยกัน โดยอาศัยช่องทางการสื่อสารข้อมูล เพื่อแลกเปลี่ยนข้อมูลข่าวสารระหว่างเครื่อง คอมพิวเตอร์ และการใช้ทรัพยากรของระบบร่วมกัน (Shared Resource) ในเครือข่ายนั้น ระบบเครือข่ายคอมพิวเตอร์ มีองค์ประกอบที่สาคัญ เพื่อการเชื่อมต่อเป็นเครือข่ายคอมพิวเตอร์ ได้แก่ คอมพิวเตอร์แม่ข่าย (File Server) ช่องทางการสื่อสาร (Communication Chanel) สถานีงาน (Workstation or Terminal) และ อุปกรณ์ในเครือข่าย (Network Operation System) คอมพิวเตอร์แม่ขาย ่ คอมพิวเตอร์แม่ข่าย หมายถึงคอมพิวเตอร์ ที่ทาหน้าที่เป็นผู้ให้บริการทรัพยากร (Resources) ต่าง ๆ ซึ่งได้แก่ หน่วยประมวลผล หน่วยความจา หน่วยความจาสารอง ฐานข้อมูล และ โปรแกรมต่าง ๆ เป็นต้น ในระบบเครือข่ายท้องถิ่น (LAN) มักเรียกว่าคอมพิวเตอร์แม่ข่าย ใน ระบบเครือข่ายระยะไกล ที่ใช้เมนเฟรมคอมพิวเตอร์ หรือ มินิคอมพิวเตอร์เป็นศูนย์กลางของ

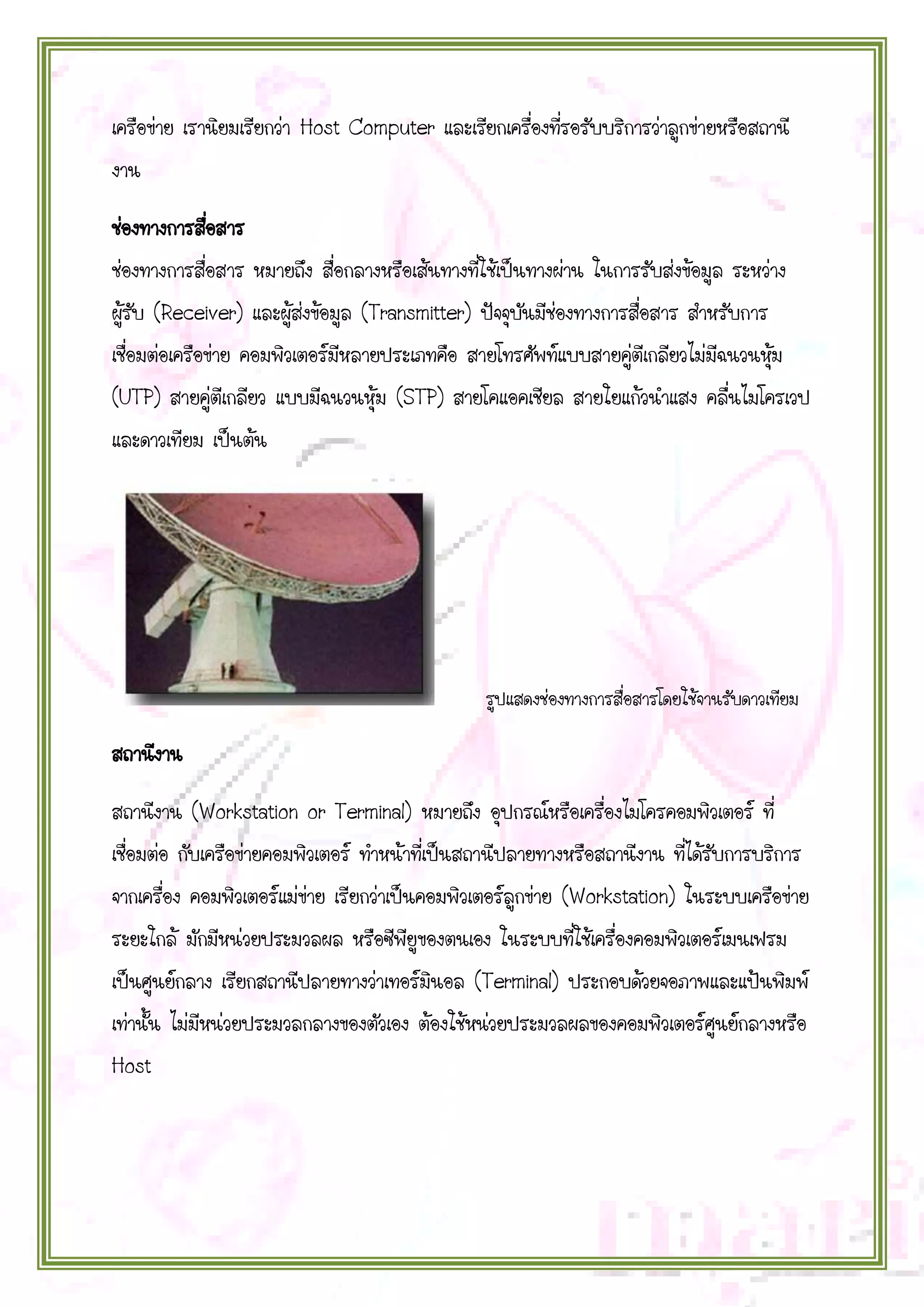

- 7. เครือข่าย เรานิยมเรียกว่า HostComputer และเรียกเครื่องที่รอรับบริการว่าลูกข่ายหรือสถานี งาน ช่องทางการสือสาร ่ ช่องทางการสื่อสาร หมายถึง สื่อกลางหรือเส้นทางที่ใช้เป็นทางผ่าน ในการรับส่งข้อมูล ระหว่าง ผู้รับ (Receiver) และผู้ส่งข้อมูล (Transmitter) ปัจจุบันมีช่องทางการสื่อสาร สาหรับการ เชื่อมต่อเครือข่าย คอมพิวเตอร์มีหลายประเภทคือ สายโทรศัพท์แบบสายคู่ตีเกลียวไม่มีฉนวนหุม ้ (UTP) สายคู่ตีเกลียว แบบมีฉนวนหุ้ม (STP) สายโคแอคเชียล สายใยแก้วนาแสง คลื่นไมโครเวป และดาวเทียม เป็นต้น รูปแสดงช่องทางการสื่อสารโดยใช้จานรับดาวเทียม สถานีงาน สถานีงาน (Workstation or Terminal) หมายถึง อุปกรณ์หรือเครื่องไมโครคอมพิวเตอร์ ที่ เชื่อมต่อ กับเครือข่ายคอมพิวเตอร์ ทาหน้าที่เป็นสถานีปลายทางหรือสถานีงาน ที่ได้รับการบริการ จากเครื่อง คอมพิวเตอร์แม่ข่าย เรียกว่าเป็นคอมพิวเตอร์ลูกข่าย (Workstation) ในระบบเครือข่าย ระยะใกล้ มักมีหน่วยประมวลผล หรือซีพียูของตนเอง ในระบบที่ใช้เครื่องคอมพิวเตอร์เมนเฟรม เป็นศูนย์กลาง เรียกสถานีปลายทางว่าเทอร์มินอล (Terminal) ประกอบด้วยจอภาพและแป้นพิมพ์ เท่านั้น ไม่มีหน่วยประมวลกลางของตัวเอง ต้องใช้หน่วยประมวลผลของคอมพิวเตอร์ศูนย์กลางหรือ Host

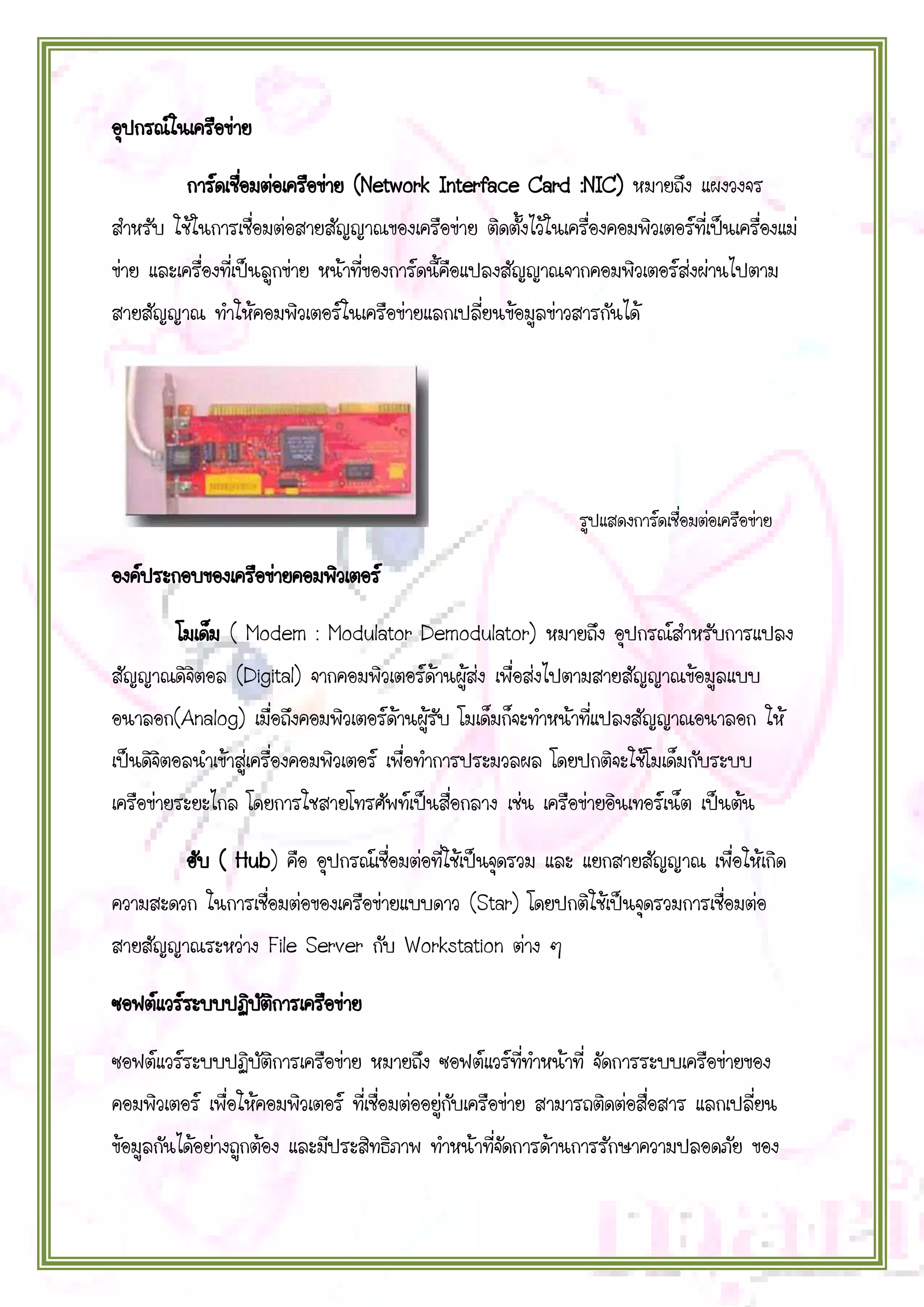

- 8. อุปกรณ์ในเครือข่าย การ์ดเชือมต่อเครือข่าย (Network InterfaceCard :NIC) หมายถึง แผงวงจร ่ สาหรับ ใช้ในการเชื่อมต่อสายสัญญาณของเครือข่าย ติดตั้งไว้ในเครื่องคอมพิวเตอร์ที่เป็นเครื่องแม่ ข่าย และเครื่องที่เป็นลูกข่าย หน้าที่ของการ์ดนี้คือแปลงสัญญาณจากคอมพิวเตอร์ส่งผ่านไปตาม สายสัญญาณ ทาให้คอมพิวเตอร์ในเครือข่ายแลกเปลี่ยนข้อมูลข่าวสารกันได้ รูปแสดงการ์ดเชื่อมต่อเครือข่าย องค์ประกอบของเครือข่ายคอมพิวเตอร์ โมเด็ม ( Modem : Modulator Demodulator) หมายถึง อุปกรณ์สาหรับการแปลง สัญญาณดิจิตอล (Digital) จากคอมพิวเตอร์ด้านผู้ส่ง เพื่อส่งไปตามสายสัญญาณข้อมูลแบบ อนาลอก(Analog) เมื่อถึงคอมพิวเตอร์ด้านผู้รับ โมเด็มก็จะทาหน้าที่แปลงสัญญาณอนาลอก ให้ เป็นดิจิตอลนาเข้าสู่เครื่องคอมพิวเตอร์ เพื่อทาการประมวลผล โดยปกติจะใช้โมเด็มกับระบบ เครือข่ายระยะไกล โดยการใชสายโทรศัพท์เป็นสื่อกลาง เช่น เครือข่ายอินเทอร์เน็ต เป็นต้น ฮับ ( Hub) คือ อุปกรณ์เชื่อมต่อที่ใช้เป็นจุดรวม และ แยกสายสัญญาณ เพื่อให้เกิด ความสะดวก ในการเชื่อมต่อของเครือข่ายแบบดาว (Star) โดยปกติใช้เป็นจุดรวมการเชื่อมต่อ สายสัญญาณระหว่าง File Server กับ Workstation ต่าง ๆ ซอฟต์แวร์ระบบปฏิบตการเครือข่าย ั ิ ซอฟต์แวร์ระบบปฏิบัติการเครือข่าย หมายถึง ซอฟต์แวร์ที่ทาหน้าที่ จัดการระบบเครือข่ายของ คอมพิวเตอร์ เพื่อให้คอมพิวเตอร์ ที่เชื่อมต่ออยู่กับเครือข่าย สามารถติดต่อสื่อสาร แลกเปลี่ยน ข้อมูลกันได้อย่างถูกต้อง และมีประสิทธิภาพ ทาหน้าที่จัดการด้านการรักษาความปลอดภัย ของ

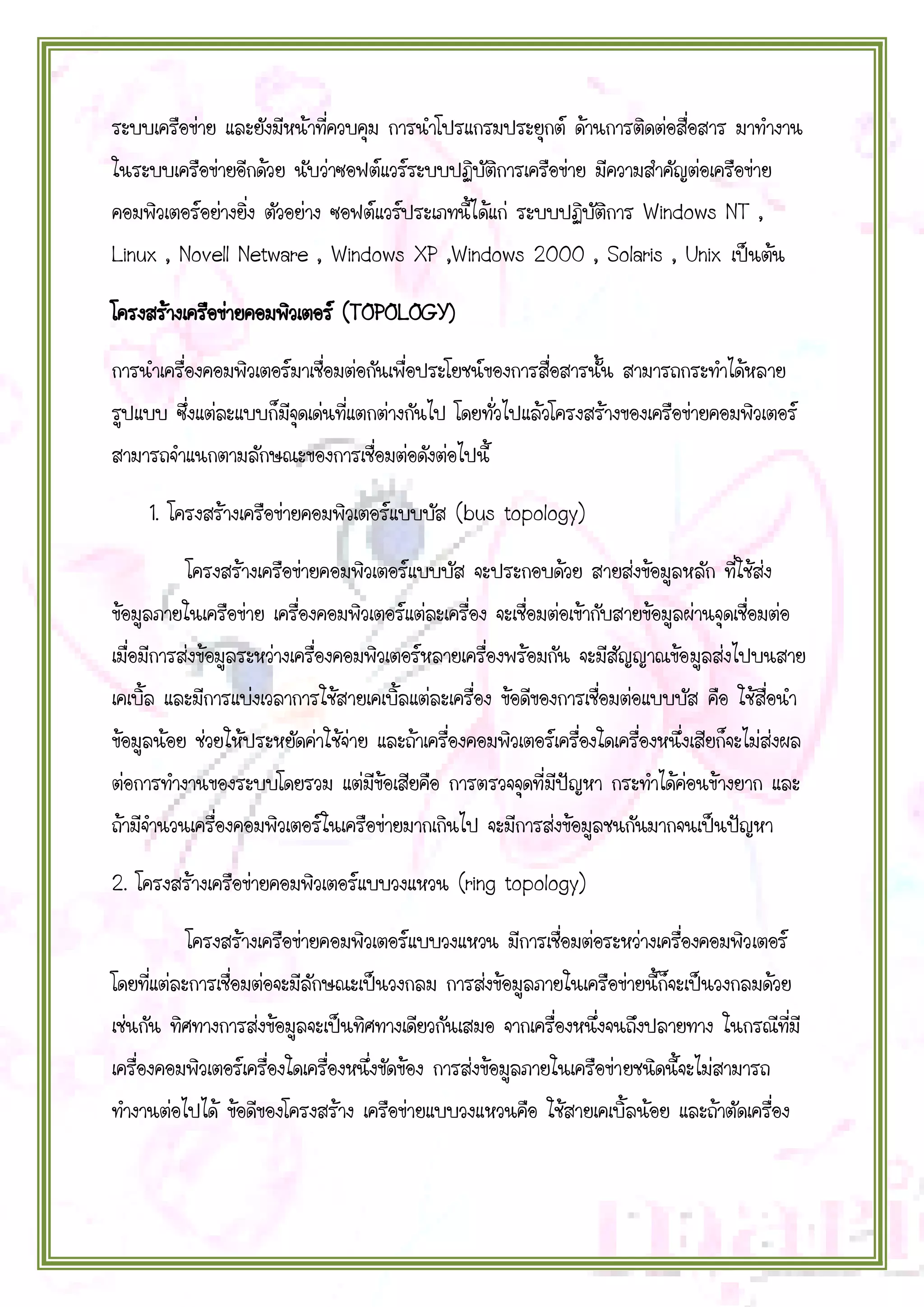

- 9. ระบบเครือข่าย และยังมีหน้าที่ควบคุม การนาโปรแกรมประยุกต์ด้านการติดต่อสื่อสาร มาทางาน ในระบบเครือข่ายอีกด้วย นับว่าซอฟต์แวร์ระบบปฏิบัติการเครือข่าย มีความสาคัญต่อเครือข่าย คอมพิวเตอร์อย่างยิ่ง ตัวอย่าง ซอฟต์แวร์ประเภทนี้ได้แก่ ระบบปฏิบัติการ Windows NT , Linux , Novell Netware , Windows XP ,Windows 2000 , Solaris , Unix เป็นต้น โครงสร้างเครือข่ายคอมพิวเตอร์ (TOPOLOGY) การนาเครื่องคอมพิวเตอร์มาเชื่อมต่อกันเพื่อประโยชน์ของการสื่อสารนั้น สามารถกระทาได้หลาย รูปแบบ ซึ่งแต่ละแบบก็มีจุดเด่นที่แตกต่างกันไป โดยทั่วไปแล้วโครงสร้างของเครือข่ายคอมพิวเตอร์ สามารถจาแนกตามลักษณะของการเชื่อมต่อดังต่อไปนี้ 1. โครงสร้างเครือข่ายคอมพิวเตอร์แบบบัส (bus topology) โครงสร้างเครือข่ายคอมพิวเตอร์แบบบัส จะประกอบด้วย สายส่งข้อมูลหลัก ที่ใช้ส่ง ข้อมูลภายในเครือข่าย เครื่องคอมพิวเตอร์แต่ละเครื่อง จะเชื่อมต่อเข้ากับสายข้อมูลผ่านจุดเชื่อมต่อ เมื่อมีการส่งข้อมูลระหว่างเครื่องคอมพิวเตอร์หลายเครื่องพร้อมกัน จะมีสัญญาณข้อมูลส่งไปบนสาย เคเบิ้ล และมีการแบ่งเวลาการใช้สายเคเบิ้ลแต่ละเครื่อง ข้อดีของการเชื่อมต่อแบบบัส คือ ใช้สื่อนา ข้อมูลน้อย ช่วยให้ประหยัดค่าใช้จ่าย และถ้าเครื่องคอมพิวเตอร์เครื่องใดเครื่องหนึ่งเสียก็จะไม่ส่งผล ต่อการทางานของระบบโดยรวม แต่มีข้อเสียคือ การตรวจจุดที่มีปัญหา กระทาได้ค่อนข้างยาก และ ถ้ามีจานวนเครื่องคอมพิวเตอร์ในเครือข่ายมากเกินไป จะมีการส่งข้อมูลชนกันมากจนเป็นปัญหา 2. โครงสร้างเครือข่ายคอมพิวเตอร์แบบวงแหวน (ring topology) โครงสร้างเครือข่ายคอมพิวเตอร์แบบวงแหวน มีการเชื่อมต่อระหว่างเครื่องคอมพิวเตอร์ โดยที่แต่ละการเชื่อมต่อจะมีลักษณะเป็นวงกลม การส่งข้อมูลภายในเครือข่ายนี้ก็จะเป็นวงกลมด้วย เช่นกัน ทิศทางการส่งข้อมูลจะเป็นทิศทางเดียวกันเสมอ จากเครื่องหนึ่งจนถึงปลายทาง ในกรณีที่มี เครื่องคอมพิวเตอร์เครื่องใดเครื่องหนึ่งขัดข้อง การส่งข้อมูลภายในเครือข่ายชนิดนี้จะไม่สามารถ ทางานต่อไปได้ ข้อดีของโครงสร้าง เครือข่ายแบบวงแหวนคือ ใช้สายเคเบิ้ลน้อย และถ้าตัดเครื่อง

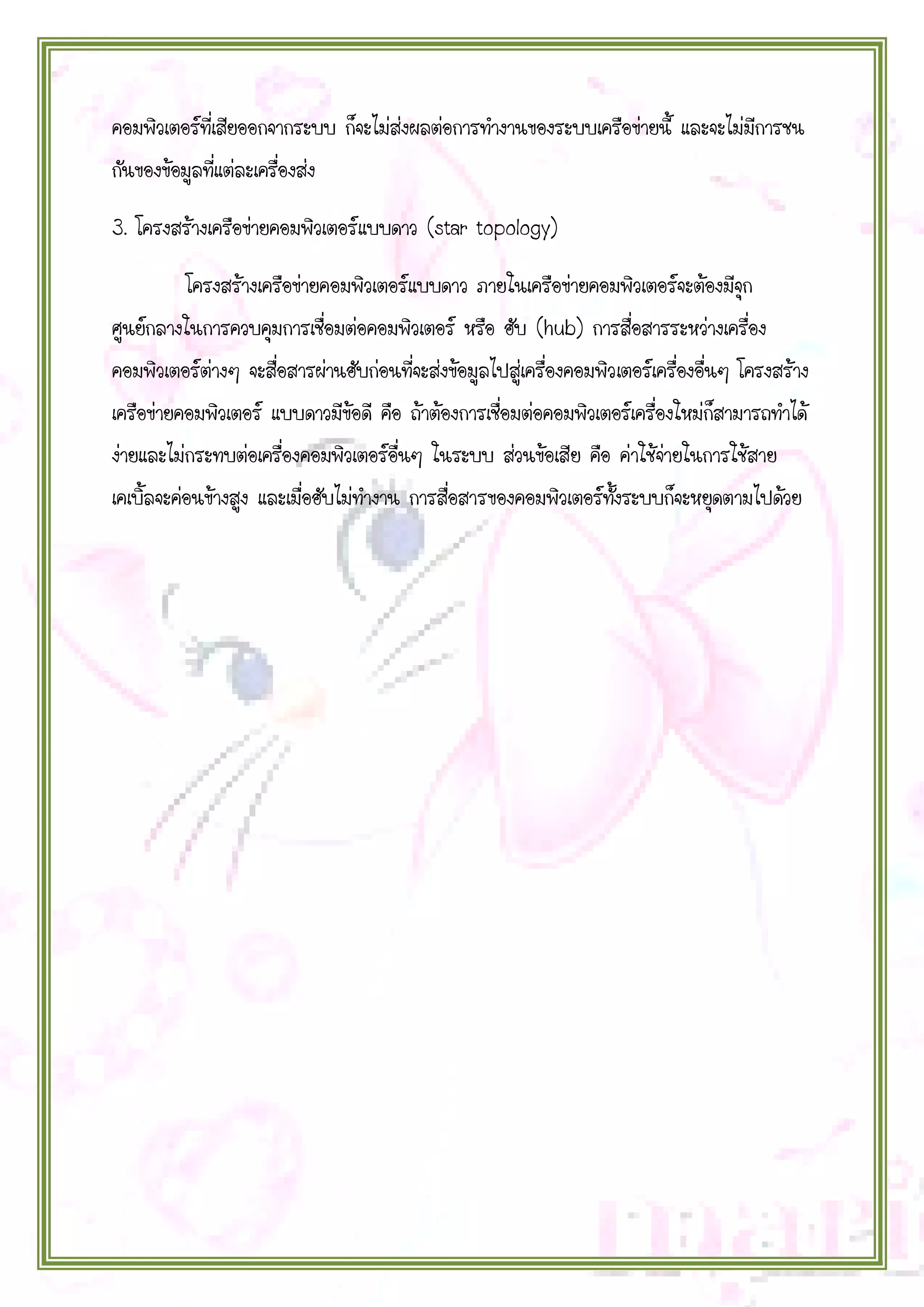

- 10. คอมพิวเตอร์ที่เสียออกจากระบบ ก็จะไม่ส่งผลต่อการทางานของระบบเครือข่ายนี้ และจะไม่มีการชน กันของข้อมูลที่แต่ละเครื่องส่ง 3.โครงสร้างเครือข่ายคอมพิวเตอร์แบบดาว (star topology) โครงสร้างเครือข่ายคอมพิวเตอร์แบบดาว ภายในเครือข่ายคอมพิวเตอร์จะต้องมีจุก ศูนย์กลางในการควบคุมการเชื่อมต่อคอมพิวเตอร์ หรือ ฮับ (hub) การสื่อสารระหว่างเครื่อง คอมพิวเตอร์ต่างๆ จะสื่อสารผ่านฮับก่อนที่จะส่งข้อมูลไปสู่เครื่องคอมพิวเตอร์เครื่องอื่นๆ โครงสร้าง เครือข่ายคอมพิวเตอร์ แบบดาวมีข้อดี คือ ถ้าต้องการเชื่อมต่อคอมพิวเตอร์เครื่องใหม่ก็สามารถทาได้ ง่ายและไม่กระทบต่อเครื่องคอมพิวเตอร์อื่นๆ ในระบบ ส่วนข้อเสีย คือ ค่าใช้จ่ายในการใช้สาย เคเบิ้ลจะค่อนข้างสูง และเมื่อฮับไม่ทางาน การสื่อสารของคอมพิวเตอร์ทงระบบก็จะหยุดตามไปด้วย ั้
- 11.
