Документ описывает различные виды резцов, используемых для обработки материалов, включая проходные, отогнутые, упорные, подрезные, расточные, отрезные, фасонные и резьбовые резцы. Каждый тип резца имеет свои особенности и предназначение, а также способы подачи, которые определяют их применение в различных процессах. Вся информация структурирована по направлениям движения и функционалу резцов.

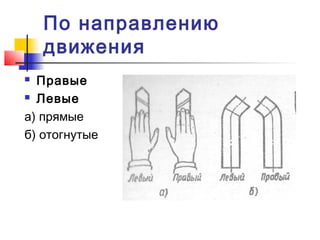

2. По направлению
движения
 Правые
 Левые
а) прямые
б) отогнутые

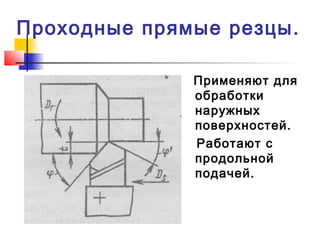

3. Проходные прямые резцы.
Применяют для
обработки
наружных
поверхностей.
Работают с
продольной
подачей.

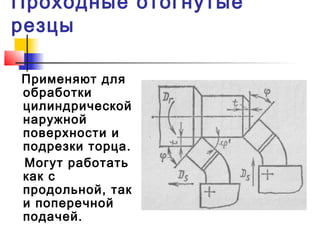

4. Проходные отогнутые
резцы
Применяют для
обработки
цилиндрической
наружной
поверхности и
подрезки торца.
Могут работать
как с
продольной, так
и поперечной
подачей.

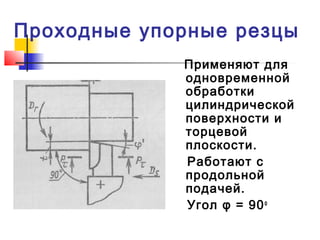

5. Проходные упорные резцы
Применяют для
одновременной
обработки
цилиндрической
поверхности и
торцевой
плоскости.
Работают с
продольной
подачей.
Угол φ = 90о

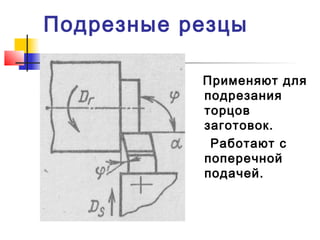

6. Подрезные резцы
Применяют для
подрезания
торцов
заготовок.
Работают с
поперечной
подачей.

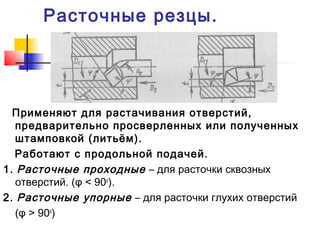

7. Расточные резцы.
Применяют для растачивания отверстий,
предварительно просверленных или полученных
штамповкой (литьём).
Работают с продольной подачей.
1. Расточные проходные – для расточки сквозных
отверстий. (φ < 90о
).
2. Расточные упорные – для расточки глухих отверстий
(φ > 90о
)

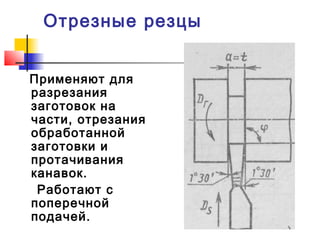

8. Отрезные резцы
Применяют для
разрезания
заготовок на
части, отрезания
обработанной
заготовки и
протачивания
канавок.
Работают с
поперечной
подачей.

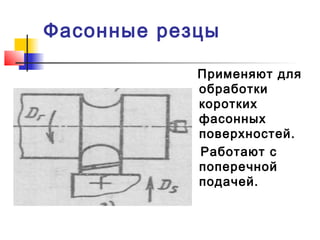

9. Фасонные резцы
Применяют для
обработки
коротких
фасонных
поверхностей.
Работают с
поперечной
подачей.

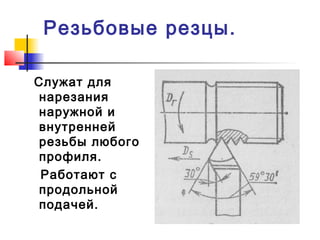

10. Резьбовые резцы.
Служат для
нарезания
наружной и
внутренней
резьбы любого
профиля.
Работают с
продольной
подачей.
