「CGWORLDクリエイティブカンファレンス2019」にて行いましたセッション「サムライスピリッツキャラクター制作事例」の資料です。 CGWORLDクリエイティブカンファレンス2019 https://cgworld.jp/special/cgwcc2019/ 講演内容 サムライスピリッツの世界を構築するグラフィックスを、キャラクターのモデル制作、アニメーション制作を中心にいくつかの制作事例を交えてご紹介致します。 こちらはキャラクターモデル編の資料になります。 アニメーション編はこちら https://www.slideshare.net/ssuserd7f009/ss-192697513/

1. ©SNK CORPORATION ALL RIGHTS RESERVED.
サムライスピリッツキャラクター制作事例
- キャラクターモデル編 -

2. ©SNK CORPORATION ALL RIGHTS RESERVED.
注意事項
セッションの動画撮影禁止 写真はOK
SNS公開 可
ご協力お願いいたします。

3. ©SNK CORPORATION ALL RIGHTS RESERVED.
2018年にSNKブランド40周年を迎える
『King Of Fighter』『サムライスピリッツ』『メタルスラッグ』など
さまざまなゲームタイトルを制作
会社紹介
SNK

4. ©SNK CORPORATION ALL RIGHTS RESERVED.
サムライスピリッツとは？

5. ©SNK CORPORATION ALL RIGHTS RESERVED.
サムライスピリッツ
1993年にSNK初の『剣戟対戦格闘ゲーム』として登場
過去に11作品リリースしており、今年完全新作として復活、
EVO2019の競技ゲームとして採用

6. ©SNK CORPORATION ALL RIGHTS RESERVED.
サムライスピリッツ ゲームトレーラー

7. ©SNK CORPORATION ALL RIGHTS RESERVED.
キャラクターモデル制作編

8. ©SNK CORPORATION ALL RIGHTS RESERVED.
天野祐輔
主にアクション、格闘ゲームのキャラクターモデリングに従事
『SAMURAI SPIRITS』『KING OF FIGHTERS XIV』にて
キャラクターモデリングアーティスト、
『SNKヒロインズ Tag Team Frenzy』にて
アートディレクターを担当
自己紹介

9. ©SNK CORPORATION ALL RIGHTS RESERVED.
アジェンダ
サムライスピリッツのアートワーク
格闘ゲームならではの作り方
特殊事例(静御前)
まとめ

10. ©SNK CORPORATION ALL RIGHTS RESERVED.
サムライスピリッツの絵作り
モデル制作ワークフロー
サムライスピリッツのアートワーク

11. ©SNK CORPORATION ALL RIGHTS RESERVED.
サムライスピリッツの絵作り

12. ©SNK CORPORATION ALL RIGHTS RESERVED.

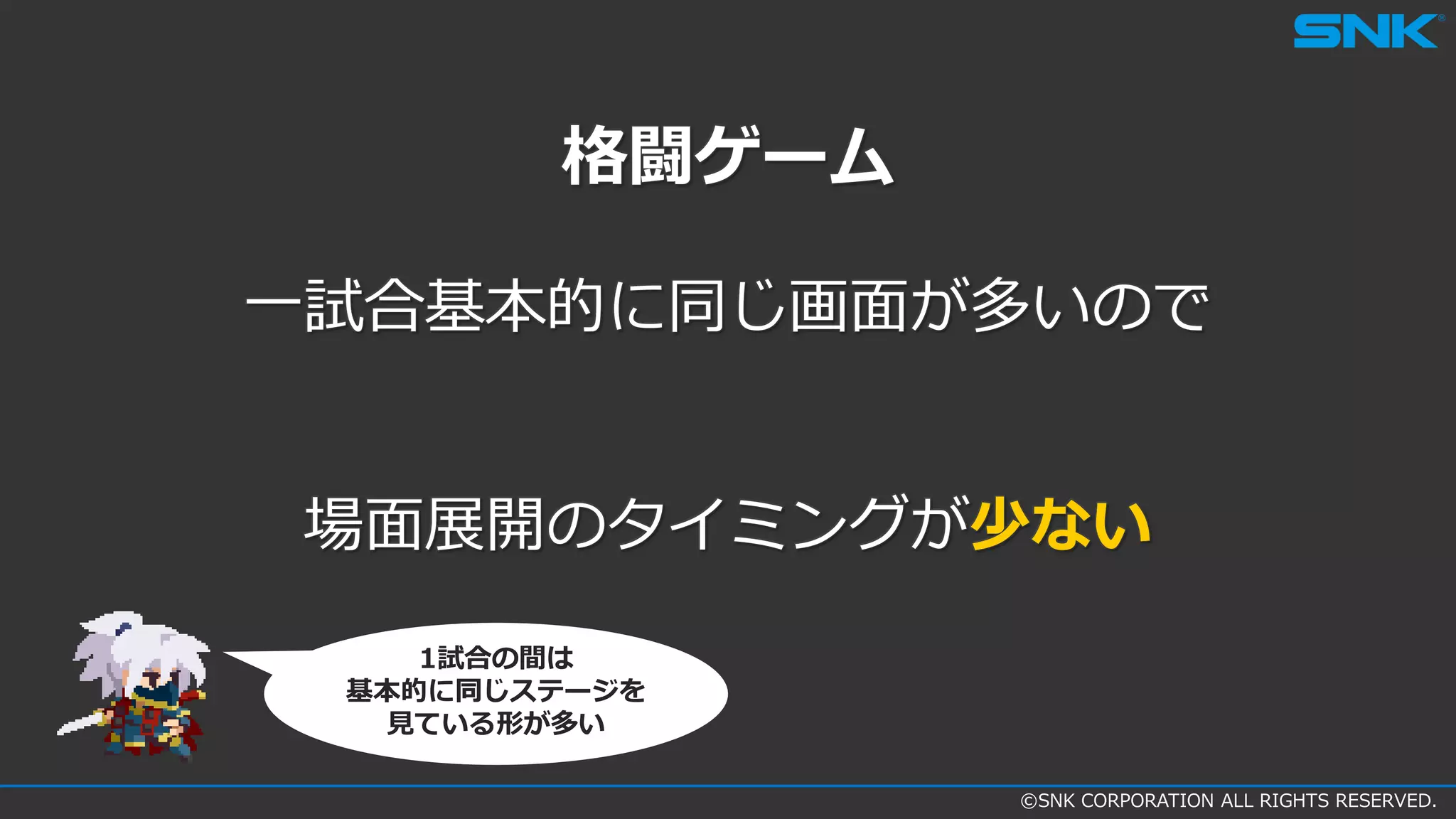

格闘ゲーム
一試合基本的に同じ画面が多いので
場面展開のタイミングが少ない
1試合の間は
基本的に同じステージを
見ている形が多い

13. ©SNK CORPORATION ALL RIGHTS RESERVED.

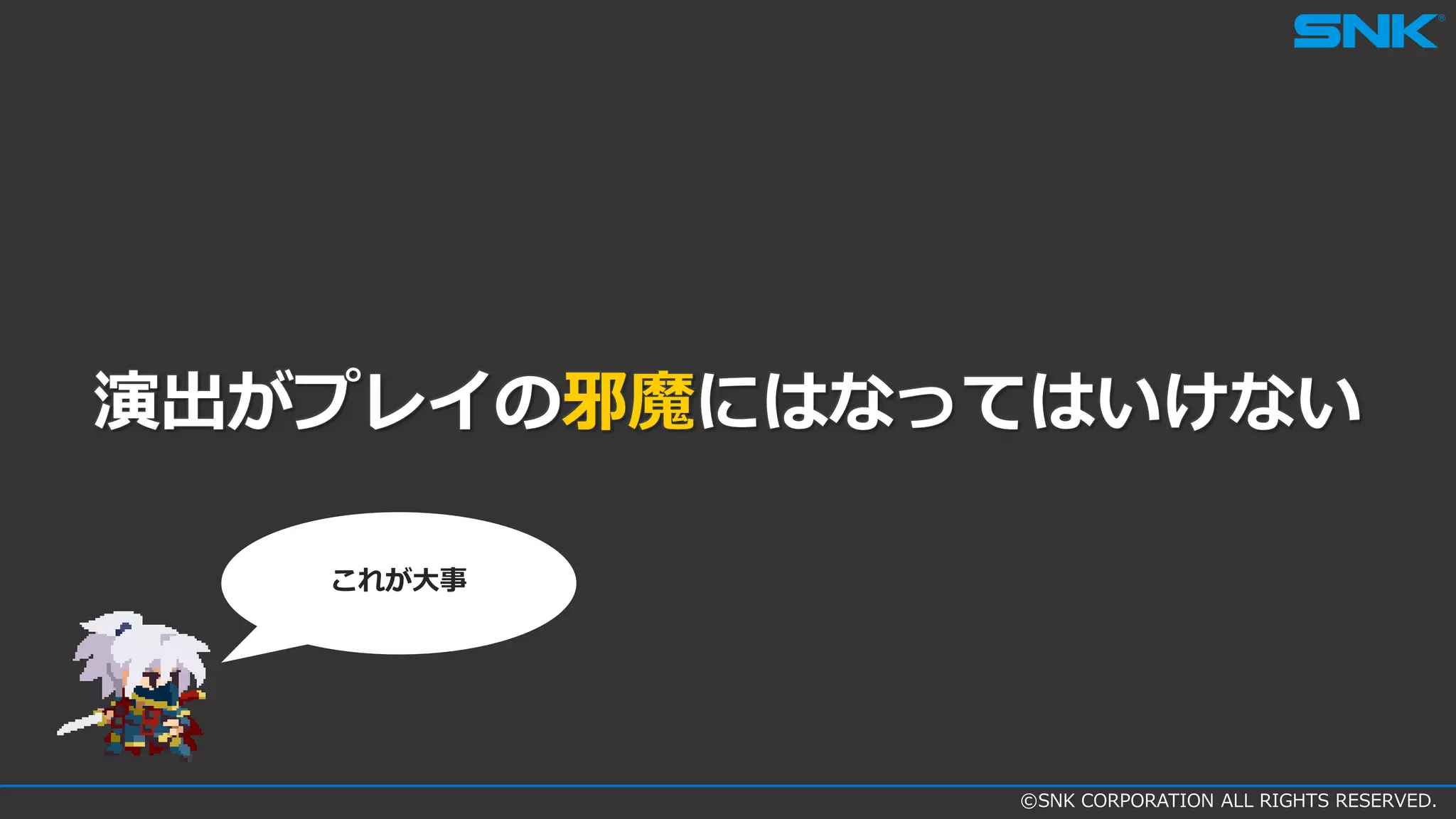

演出がプレイの邪魔にはなってはいけない
これが大事

14. ©SNK CORPORATION ALL RIGHTS RESERVED.
では、どこで印象を与える？
どこがよいだろう？

15. ©SNK CORPORATION ALL RIGHTS RESERVED.
カメラ演出や決め技
盛り上がるところか

16. ©SNK CORPORATION ALL RIGHTS RESERVED.
今、何が起きているのか

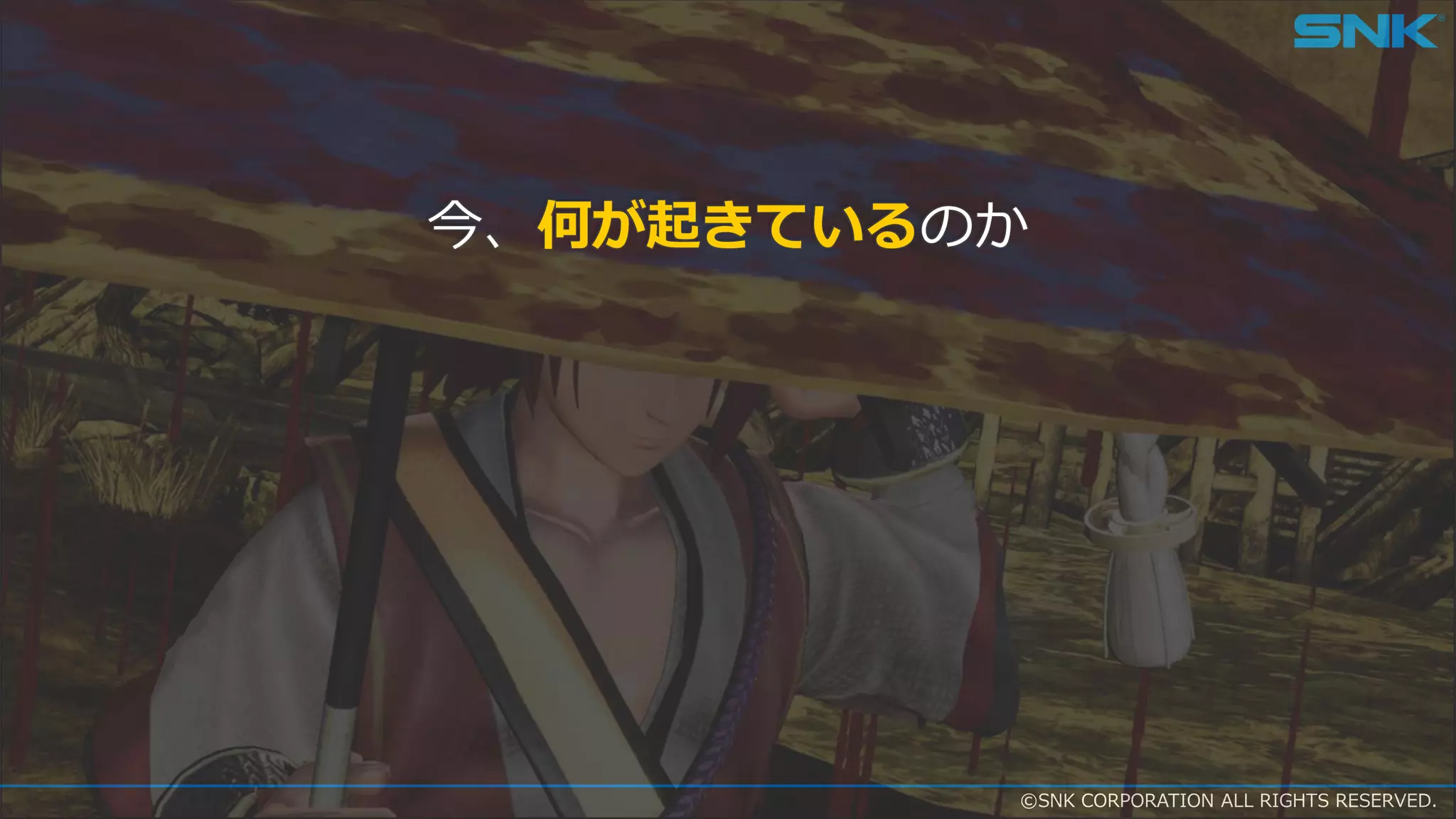

17. ©SNK CORPORATION ALL RIGHTS RESERVED.
今、何が起きているのか
切迫感の表現

18. ©SNK CORPORATION ALL RIGHTS RESERVED.
今、何が起きているのか
切迫感の表現
極まった剣技の異次元感

19. ©SNK CORPORATION ALL RIGHTS RESERVED.
秘奥義

20. ©SNK CORPORATION ALL RIGHTS RESERVED.
秘奥義
和では一番派手な金(金箔)をイメージ
屏風の中で戦っているように
サムライの特徴である血の赤が映える

21. ©SNK CORPORATION ALL RIGHTS RESERVED.
怒り爆発

22. ©SNK CORPORATION ALL RIGHTS RESERVED.

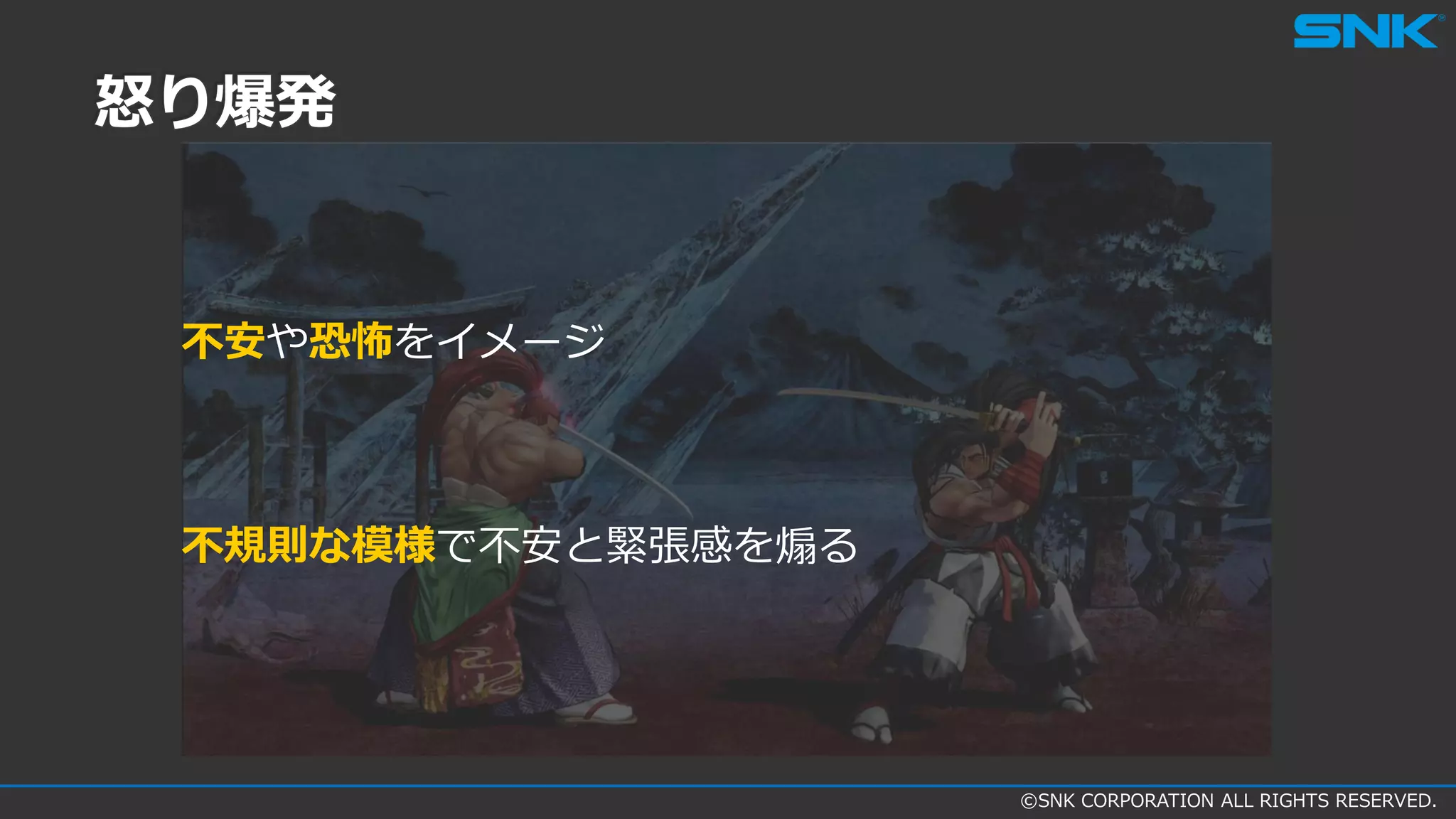

怒り爆発
不安や恐怖をイメージ
不規則な模様で不安と緊張感を煽る

23. ©SNK CORPORATION ALL RIGHTS RESERVED.

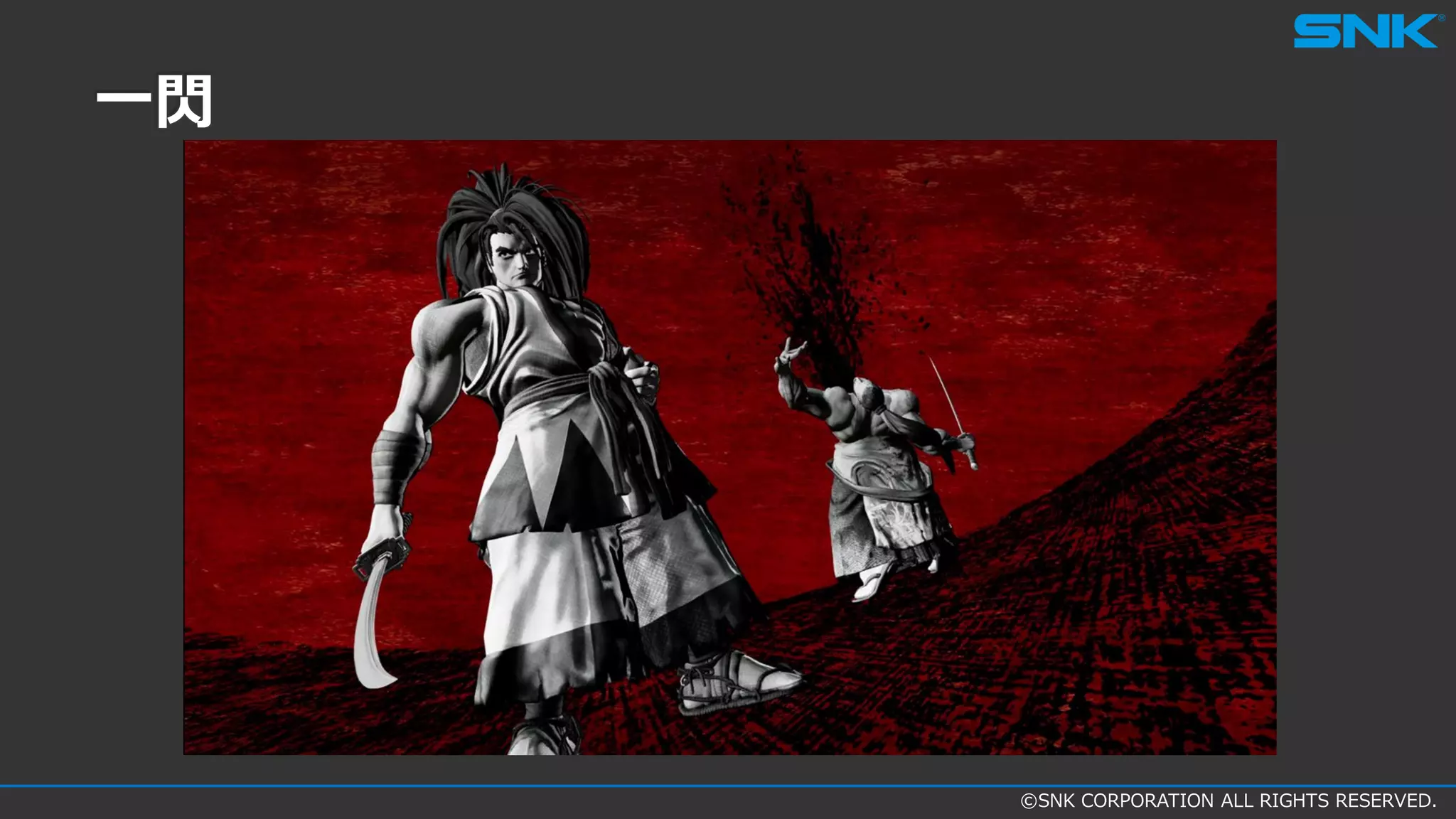

一閃

24. ©SNK CORPORATION ALL RIGHTS RESERVED.
一閃
死と血をイメージ
より赤を印象付けるためにキャラクターを白黒に
他にはない圧倒的に異質な感じを演出

25. ©SNK CORPORATION ALL RIGHTS RESERVED.
サムライスピリッツの絵作り
モデル制作ワークフロー
サムライスピリッツのアートワーク

26. ©SNK CORPORATION ALL RIGHTS RESERVED.
モデリングワークフロー
デ
ザ
イ
ン
モ
デ
リ
ン
グ
セ
ッ
ト
ア
ッ
プ
テ
ク
ス
チ
ャ
実
装
・
調
整
完
了

27. ©SNK CORPORATION ALL RIGHTS RESERVED.
キャラクターデザイン
キャラクターの設定を視覚化

28. ©SNK CORPORATION ALL RIGHTS RESERVED.
ZBrush
筋肉や衣服の柔らかさなど、純粋に表現したいモデルとして制作

29. ©SNK CORPORATION ALL RIGHTS RESERVED.
リトポロジー(Maya)
トポロジーの流れに注意

30. ©SNK CORPORATION ALL RIGHTS RESERVED.
テクスチャ
カラー ノーマル(法線) RMB
スペキュラ セル

31. ©SNK CORPORATION ALL RIGHTS RESERVED.
セットアップ（骨入れ～ウェイト）作業

32. ©SNK CORPORATION ALL RIGHTS RESERVED.
サムスピといえば和装

33. ©SNK CORPORATION ALL RIGHTS RESERVED.
男性と女性の着物の違い
振りの有無
切れ込みがある
縫われている

34. ©SNK CORPORATION ALL RIGHTS RESERVED.
男性と女性の着物の違い
黄色の丸の所の補助ボーン
で制御している

35. ©SNK CORPORATION ALL RIGHTS RESERVED.
和装のこだわり(特殊骨構造)
待機ポーズのシルエットのために袖を背中側に回している

36. ©SNK CORPORATION ALL RIGHTS RESERVED.
和装のこだわり(特殊骨構造)

37. ©SNK CORPORATION ALL RIGHTS RESERVED.

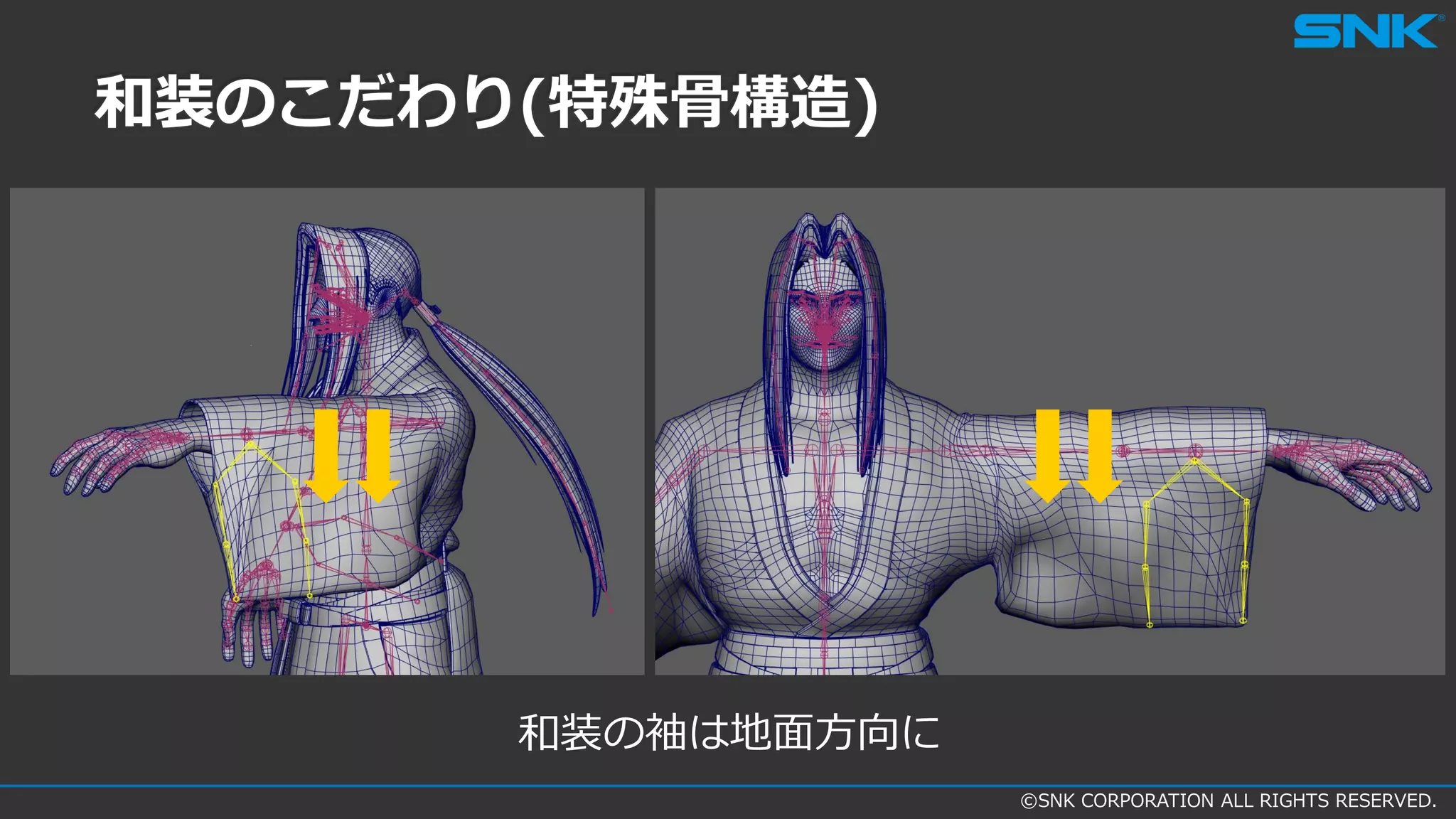

和装のこだわり(特殊骨構造)
和装の袖は地面方向に

38. ©SNK CORPORATION ALL RIGHTS RESERVED.
和装のこだわり(特殊骨構造)
斜め後ろ側背中側

39. ©SNK CORPORATION ALL RIGHTS RESERVED.
キャラクタールック設定(UE4)
セルシェーディングのマテリアル設定
ハッチングの設定
血糊の設定
揺れ物

40. ©SNK CORPORATION ALL RIGHTS RESERVED.
マテリアルの設定
帯域ごとに適した幅、カラーを調整

41. ©SNK CORPORATION ALL RIGHTS RESERVED.
キャラクタールック設定(UE4)
セルシェーディングのマテリアル設定
ハッチングの設定
血糊の設定
揺れ物

42. ©SNK CORPORATION ALL RIGHTS RESERVED.
ハッチング
漫画調の荒々しいタッチの表現

43. ©SNK CORPORATION ALL RIGHTS RESERVED.
ハッチング
凹凸が深いところほど
濃いハッチング

44. ©SNK CORPORATION ALL RIGHTS RESERVED.
ハッチング
マスクテクスチャでハッチングの濃淡の設定
濃淡はライト方向や法線の影響がないので
主に顔などに設定

45. ©SNK CORPORATION ALL RIGHTS RESERVED.
ハッチング

46. ©SNK CORPORATION ALL RIGHTS RESERVED.

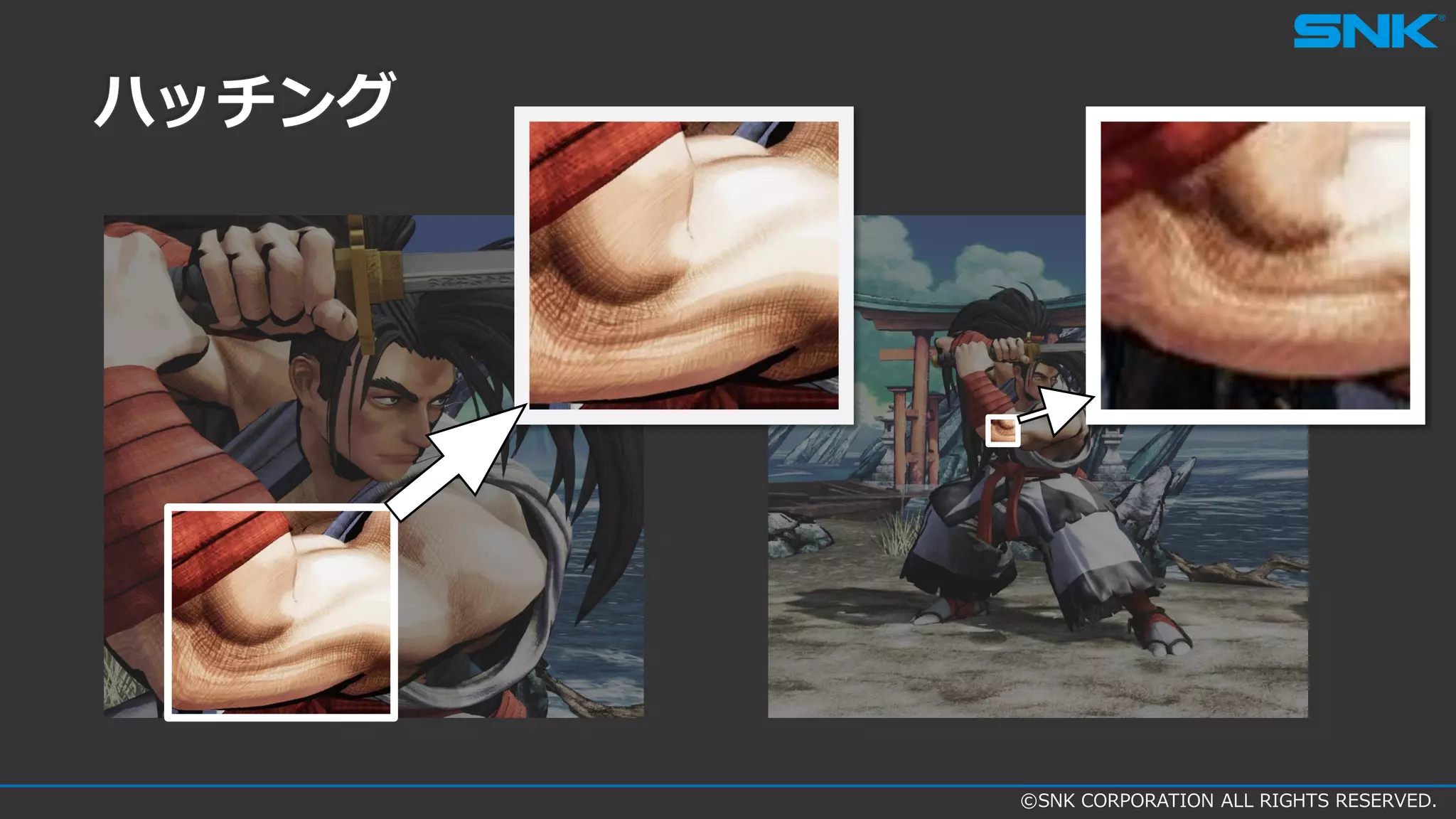

ハッチング

47. ©SNK CORPORATION ALL RIGHTS RESERVED.
キャラクタールック設定(UE4)
セルシェーディングのマテリアル設定
ハッチングの設定
血糊などの設定
揺れ物

48. ©SNK CORPORATION ALL RIGHTS RESERVED.
血の表現(血糊)

49. ©SNK CORPORATION ALL RIGHTS RESERVED.
血の表現(血糊)
血糊用のソケットの配置

50. ©SNK CORPORATION ALL RIGHTS RESERVED.
血の表現(血糊)
これは痛い

51. ©SNK CORPORATION ALL RIGHTS RESERVED.
血の表現(血糊)
濃く
薄い
下段にヒットしているので下が濃く、上が薄い

52. ©SNK CORPORATION ALL RIGHTS RESERVED.
キャラクタールック設定(UE4)
セルシェーディングのマテリアル設定
ハッチングの設定
血糊などの設定
揺れ物

53. ©SNK CORPORATION ALL RIGHTS RESERVED.
揺れ物
クロス設定 突き抜け回避

54. ©SNK CORPORATION ALL RIGHTS RESERVED.
揺れ物(MAYA)
クロス用に、頂点数を必要最低限に調整したダミーメッシュを用意

55. ©SNK CORPORATION ALL RIGHTS RESERVED.

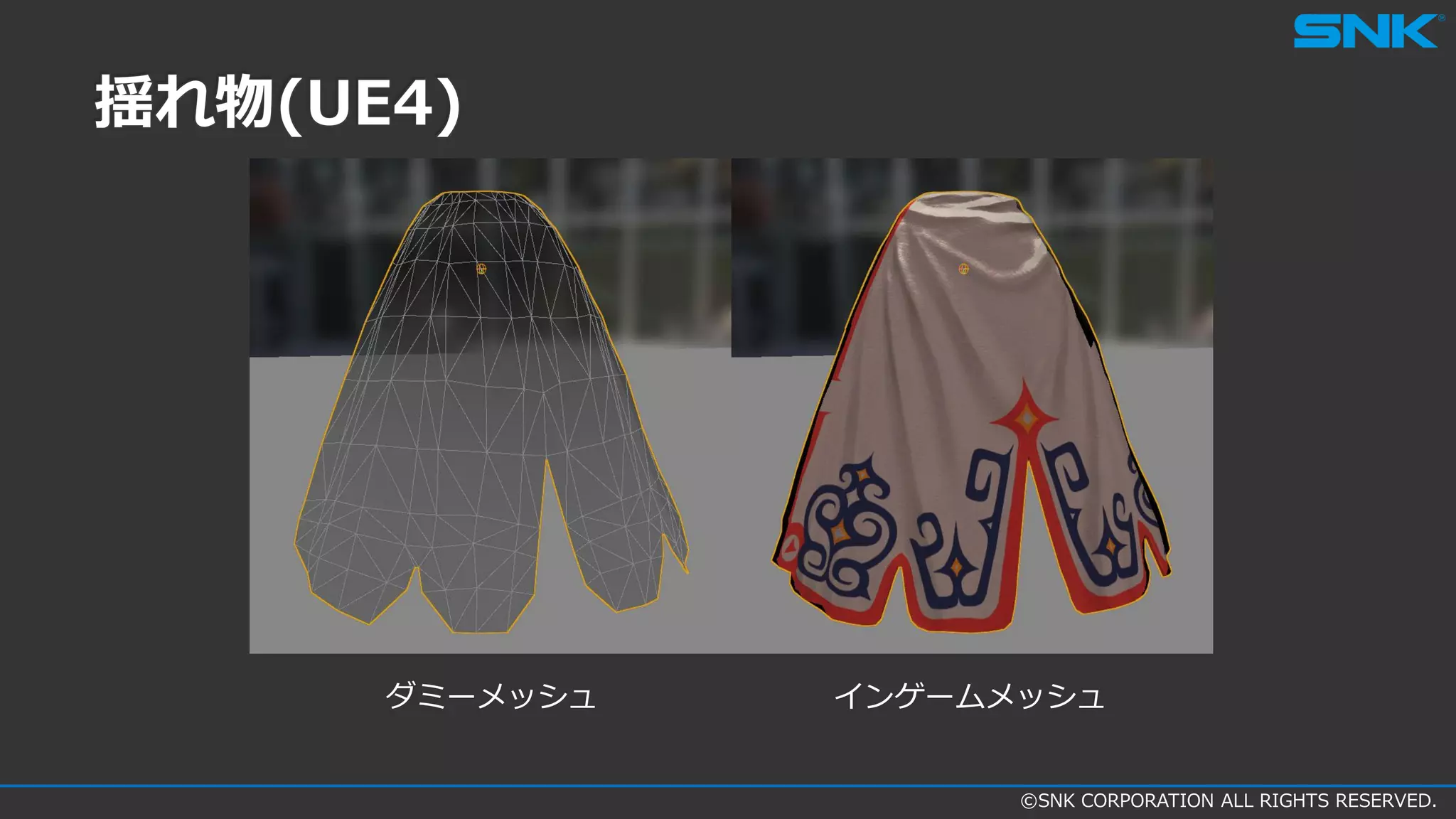

揺れ物(UE4)
ダミーメッシュ インゲームメッシュ

56. ©SNK CORPORATION ALL RIGHTS RESERVED.
揺れ物
クロスONにすると
意図していないことや挙動が起こった
クロスをOFF、手付けのアニメーション
で必ず同じ絵になるようにしている。
決めのシーンで
必ず同じ絵が欲しい時

57. ©SNK CORPORATION ALL RIGHTS RESERVED.
アートワークまとめ（絵作り）
シーンを考えたテーマ決め
全体のバランスを考えた絵作り
各シーンごとの印象的な絵

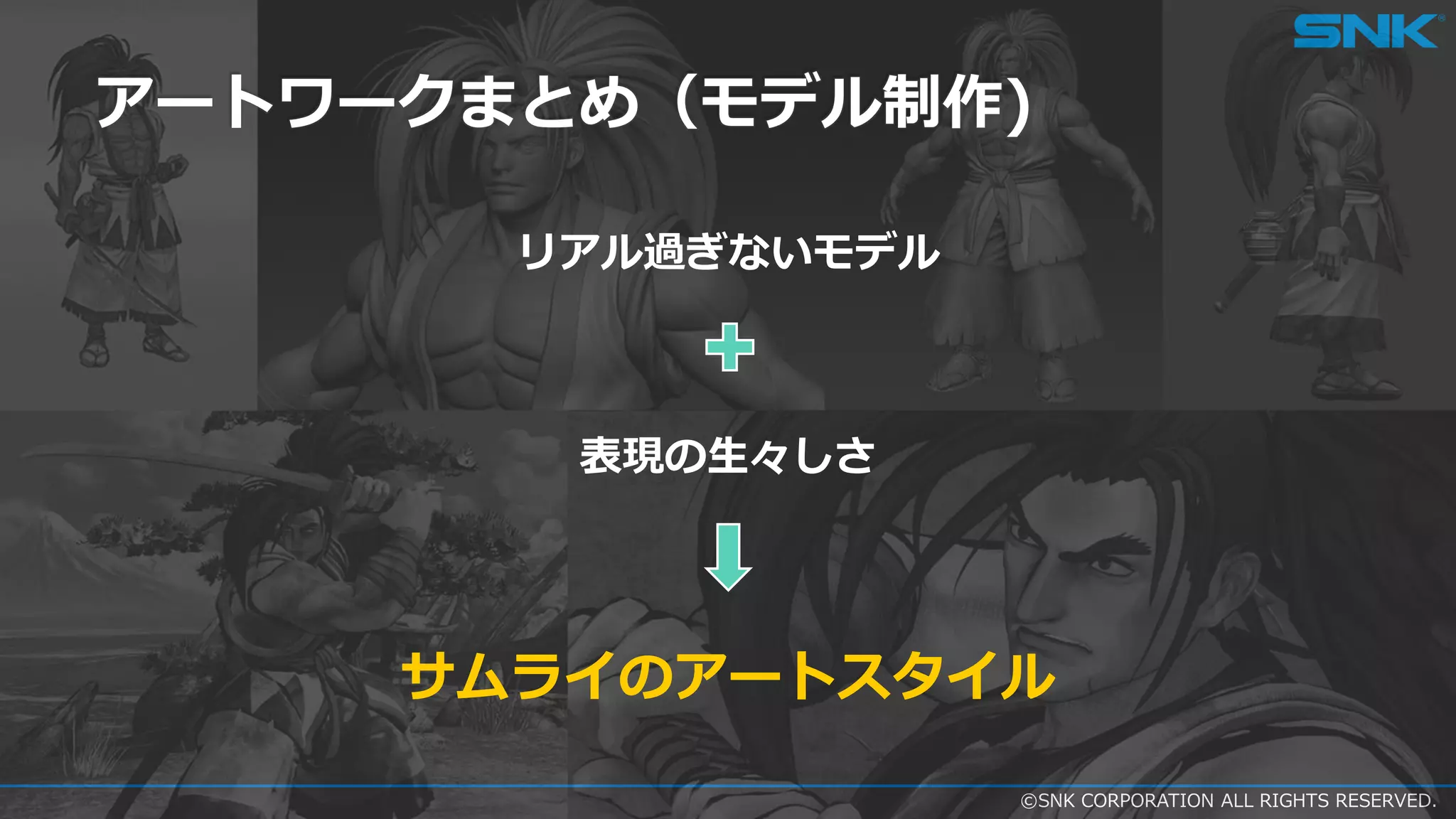

58. ©SNK CORPORATION ALL RIGHTS RESERVED.
アートワークまとめ（モデル制作)
リアル過ぎないモデル
表現の生々しさ
サムライのアートスタイル

59. ©SNK CORPORATION ALL RIGHTS RESERVED.
アジェンダ
サムライスピリッツのアートワーク
格闘ゲームならではの作り方
特殊事例(静御前)
まとめ

60. ©SNK CORPORATION ALL RIGHTS RESERVED.
格闘ゲームのキャラクターとは？

61. ©SNK CORPORATION ALL RIGHTS RESERVED.
一般的にキャラといえばこういうもの

62. ©SNK CORPORATION ALL RIGHTS RESERVED.
ゲームの最中はこのように捉える

63. ©SNK CORPORATION ALL RIGHTS RESERVED.
シルエットが大事！！
これは大事

64. ©SNK CORPORATION ALL RIGHTS RESERVED.
シルエット
ニュートラルポーズ
攻撃時（ヒットストップ）
攻撃判定の明確化

65. ©SNK CORPORATION ALL RIGHTS RESERVED.

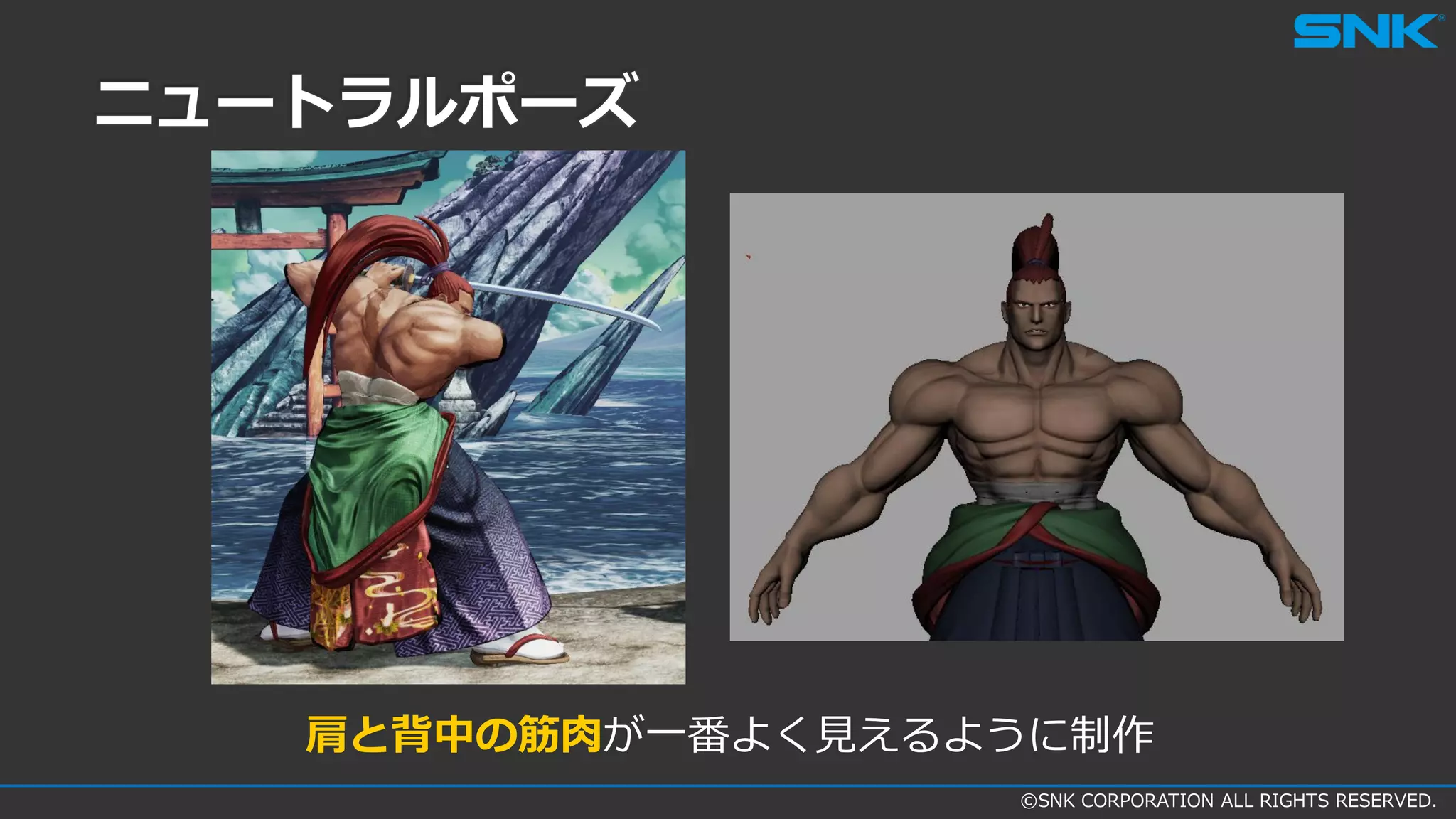

ニュートラルポーズ
肩と背中の筋肉が一番よく見えるように制作

66. ©SNK CORPORATION ALL RIGHTS RESERVED.
ニュートラルポーズ

67. ©SNK CORPORATION ALL RIGHTS RESERVED.
ニュートラルポーズ

68. ©SNK CORPORATION ALL RIGHTS RESERVED.

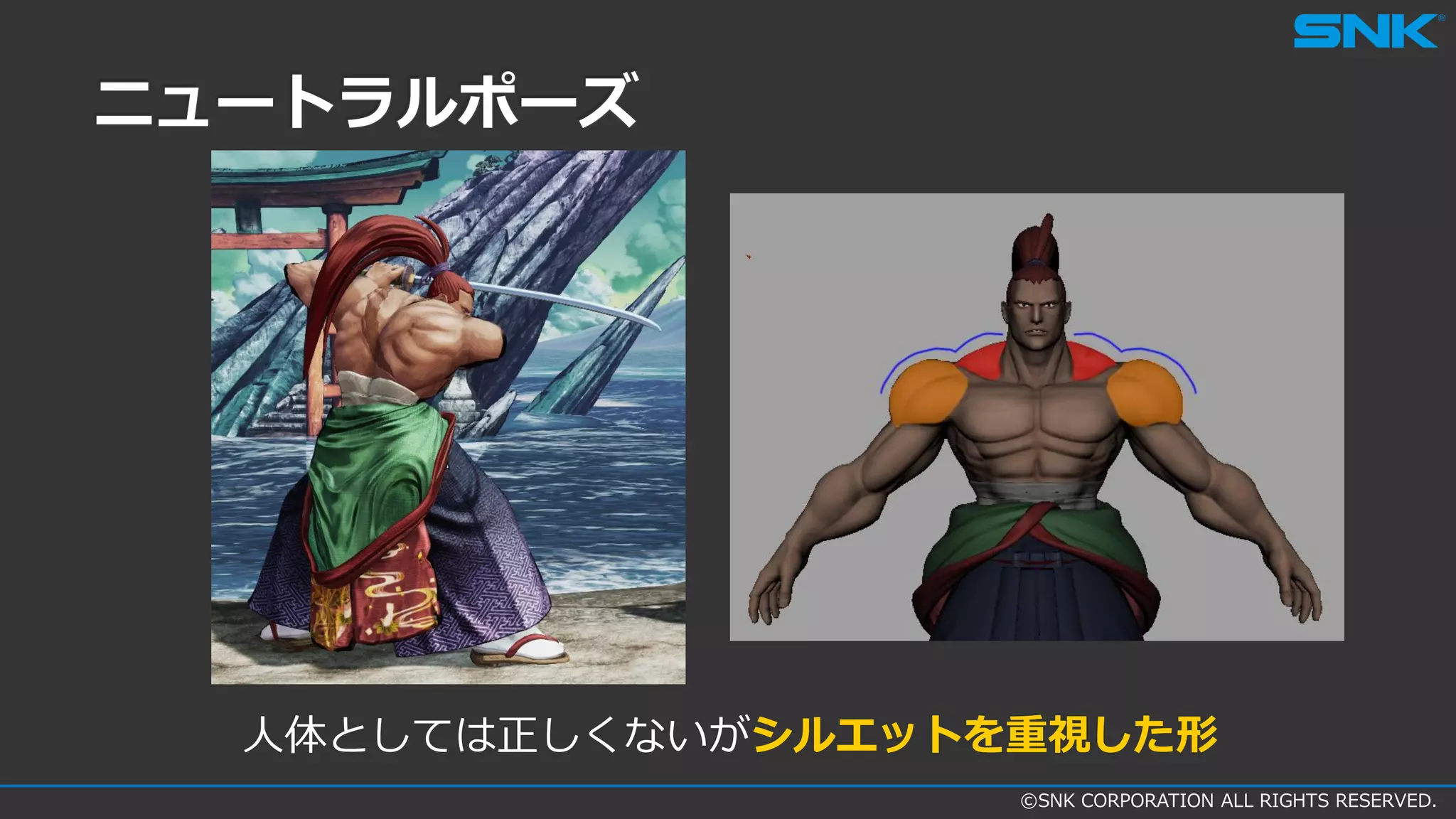

ニュートラルポーズ
人体としては正しくないがシルエットを重視した形

69. ©SNK CORPORATION ALL RIGHTS RESERVED.
ニュートラルポーズ
攻撃時（ヒットストップ）
攻撃判定の明確化
シルエット

70. ©SNK CORPORATION ALL RIGHTS RESERVED.

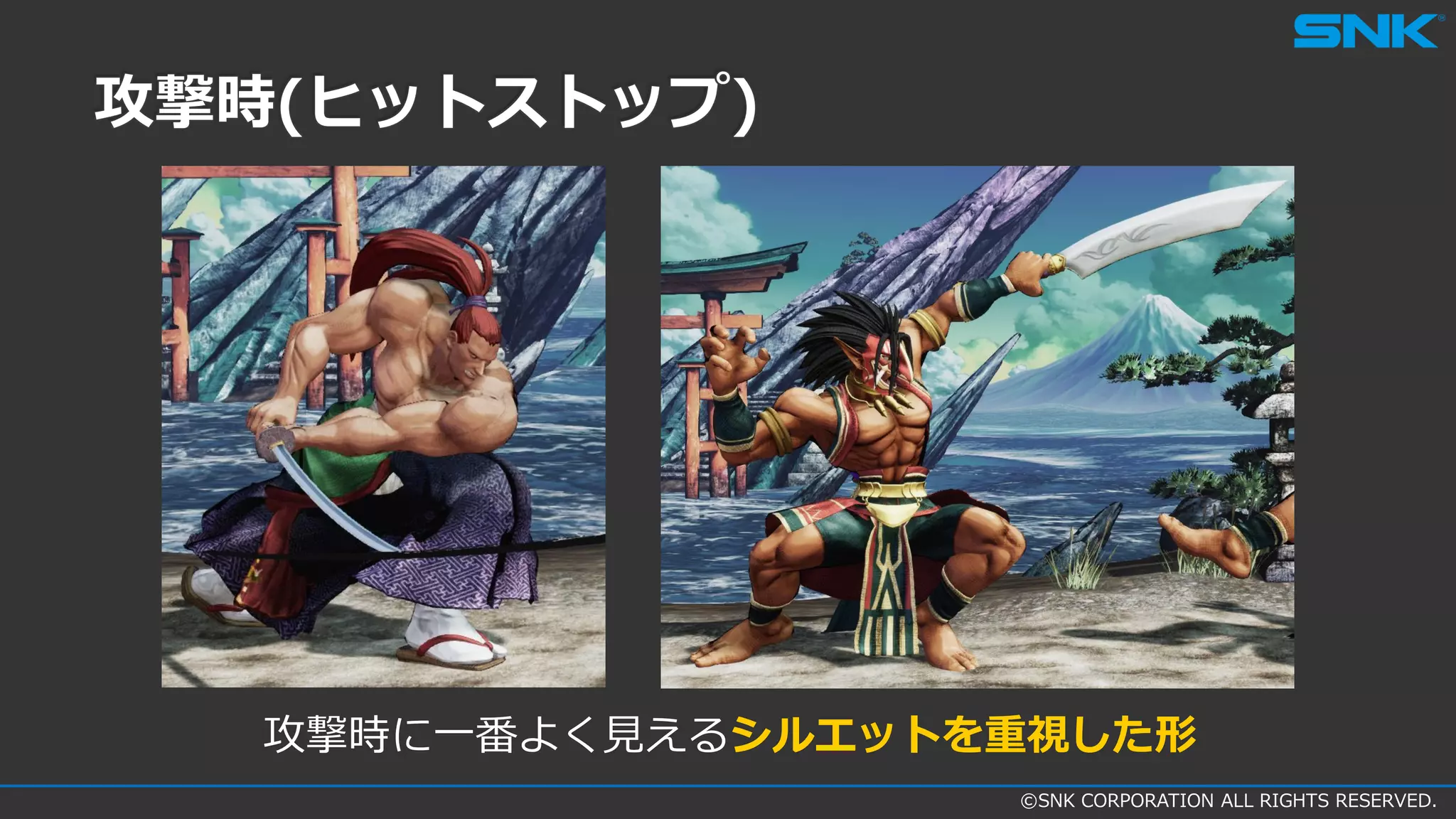

攻撃時(ヒットストップ)
攻撃時に一番よく見えるシルエットを重視した形

71. ©SNK CORPORATION ALL RIGHTS RESERVED.
攻撃時(ヒットストップ)

72. ©SNK CORPORATION ALL RIGHTS RESERVED.

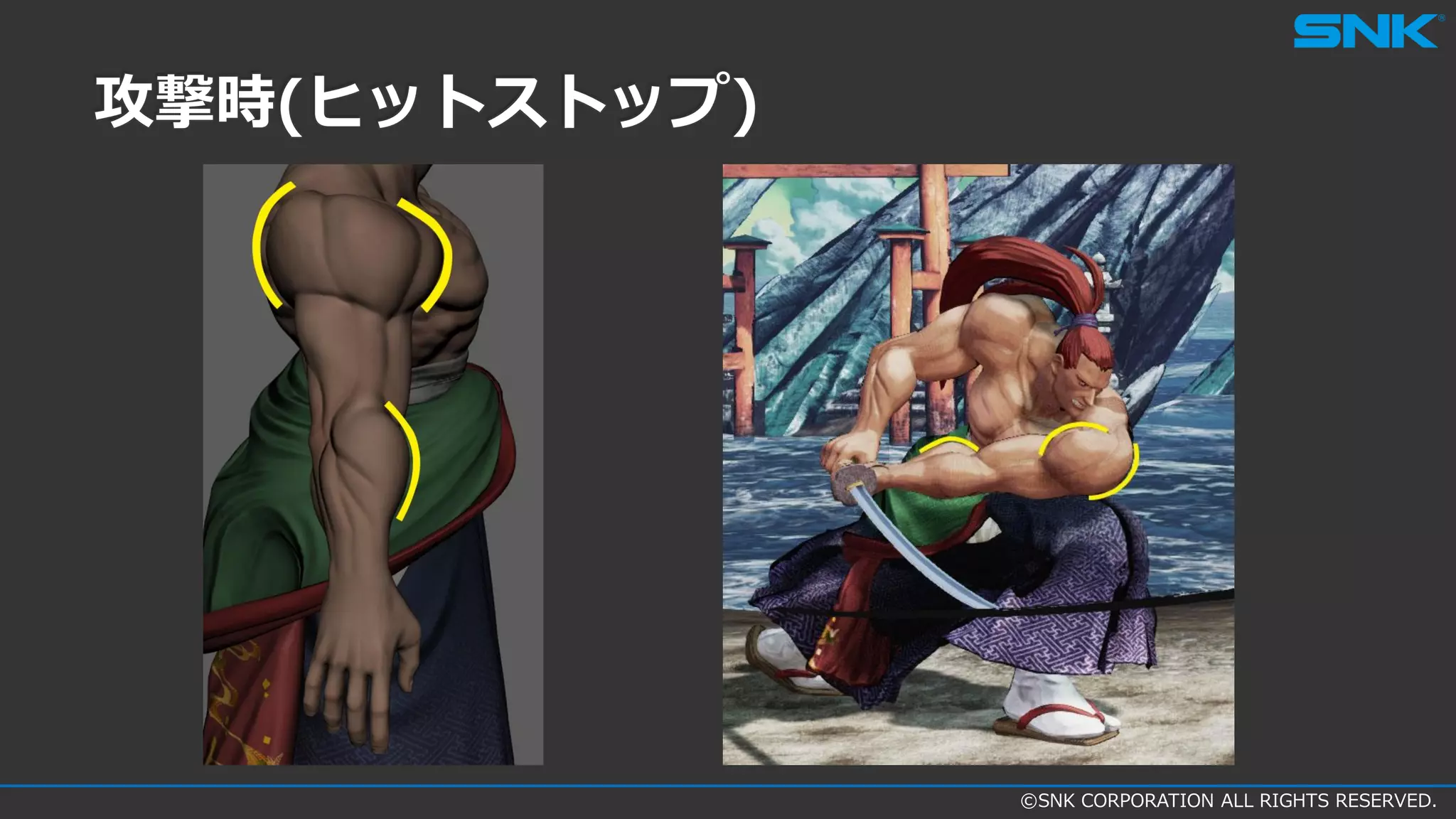

攻撃時(ヒットストップ)

73. ©SNK CORPORATION ALL RIGHTS RESERVED.
ニュートラルポーズ
攻撃時（ヒットストップ）
攻撃判定の明確化
シルエット

74. ©SNK CORPORATION ALL RIGHTS RESERVED.
攻撃判定の明確化
攻撃判定のための手足の大きさ

75. ©SNK CORPORATION ALL RIGHTS RESERVED.
攻撃判定の明確化
攻撃判定のための手足の大きさ
実際かなり
大きい

76. ©SNK CORPORATION ALL RIGHTS RESERVED.
パーツミラーリング

77. ©SNK CORPORATION ALL RIGHTS RESERVED.
パーツミラーリング

78. ©SNK CORPORATION ALL RIGHTS RESERVED.
パーツミラーリング
1P側(左側) 2P側(右側)

79. ©SNK CORPORATION ALL RIGHTS RESERVED.

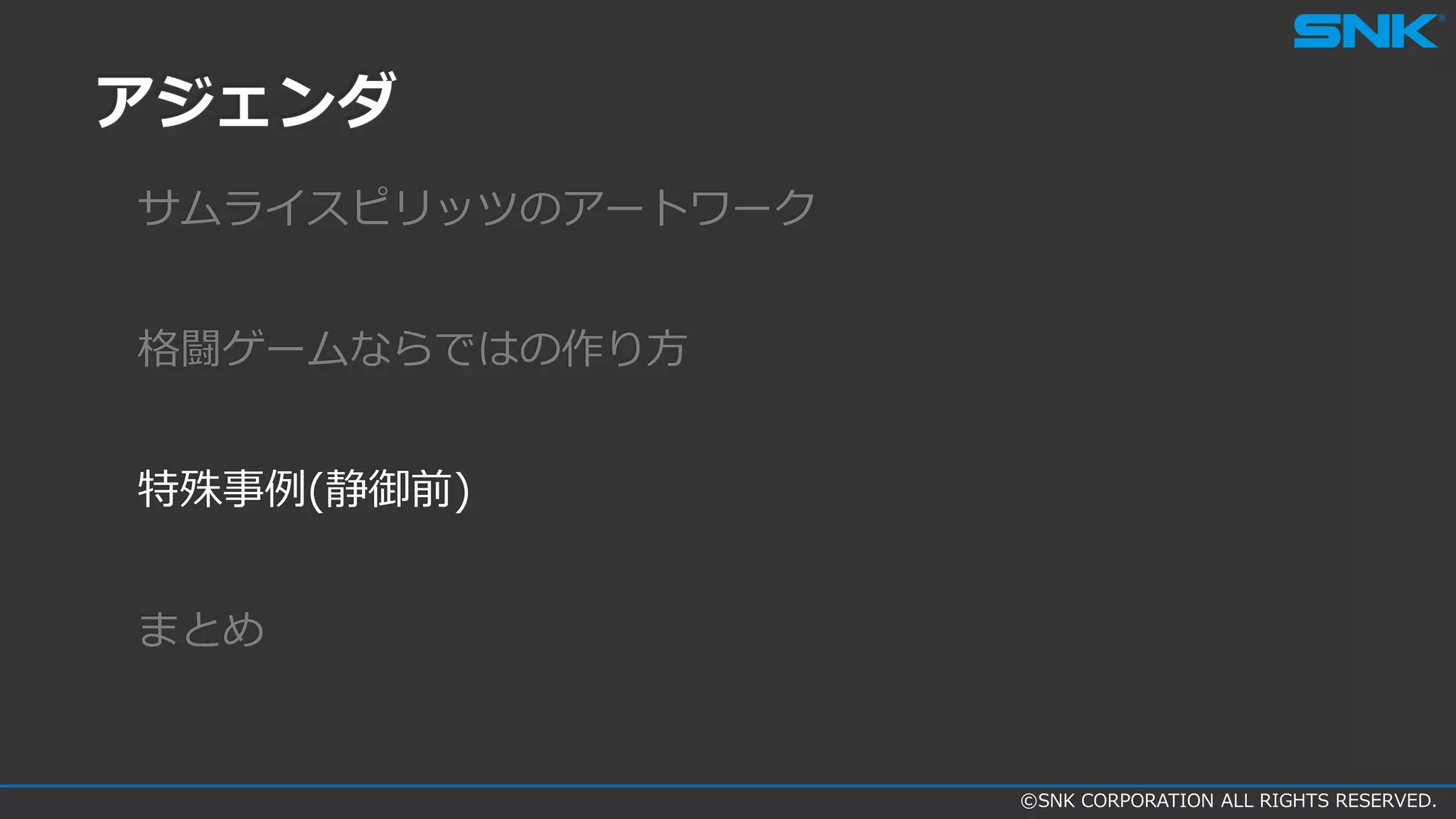

アジェンダ
サムライスピリッツのアートワーク
格闘ゲームならではの作り方
特殊事例(静御前)
まとめ

80. ©SNK CORPORATION ALL RIGHTS RESERVED.

81. ©SNK CORPORATION ALL RIGHTS RESERVED.
基本的なルールとして...

82. ©SNK CORPORATION ALL RIGHTS RESERVED.
なるべく半透明表現を使わない
基本的なルールとして...

83. ©SNK CORPORATION ALL RIGHTS RESERVED.
なるべく半透明表現を使わない
基本的なルールとして...

84. ©SNK CORPORATION ALL RIGHTS RESERVED.
霊体表現
FRONTモデル(通常) BACKモデル(法線反転)

85. ©SNK CORPORATION ALL RIGHTS RESERVED.

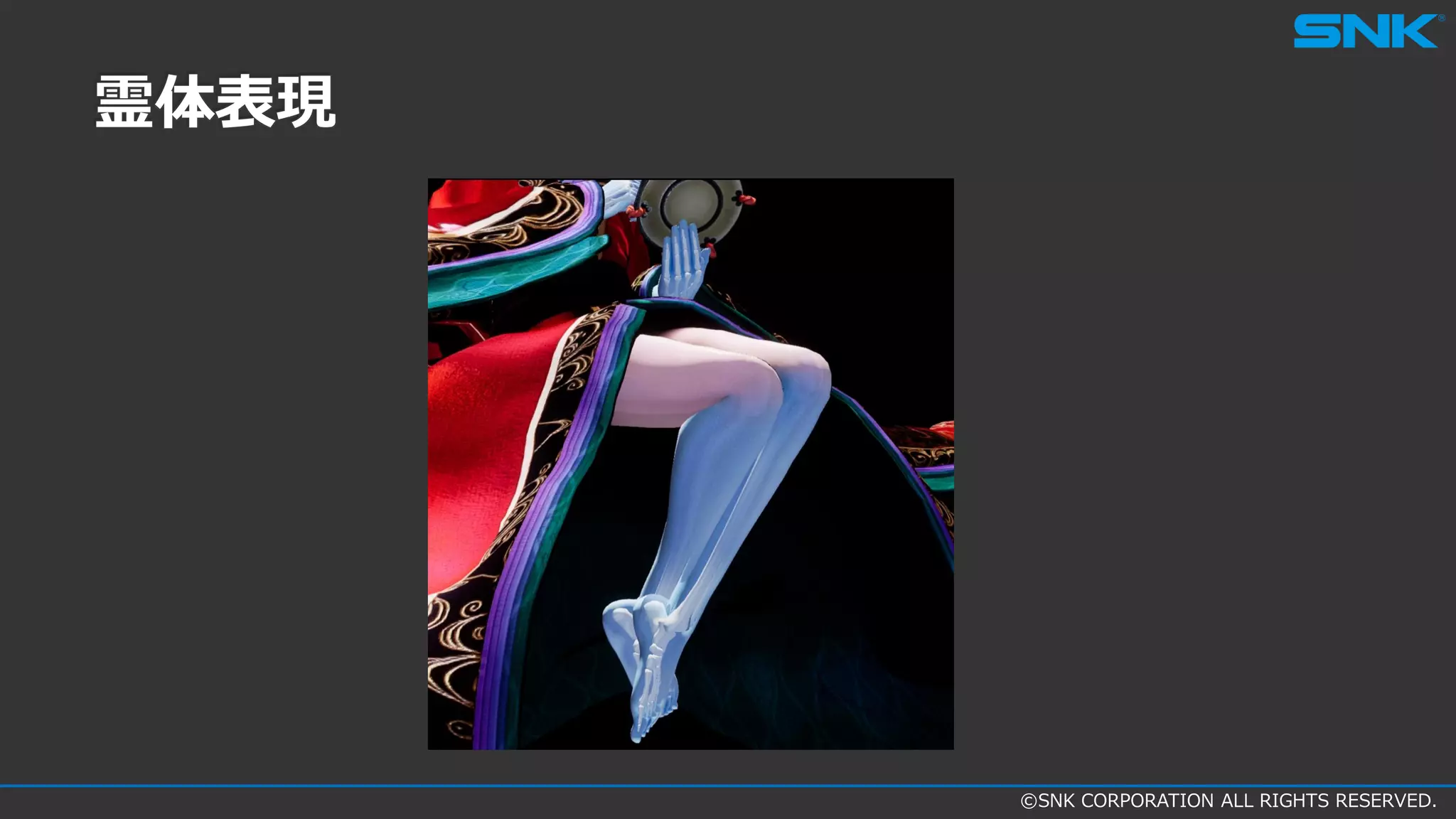

霊体表現

86. ©SNK CORPORATION ALL RIGHTS RESERVED.
霊体表現
透明度を持ったモデルだけでは描画的問題が発生

87. ©SNK CORPORATION ALL RIGHTS RESERVED.
霊体表現
透明度を持ったモデルだけでは描画的問題が発生
BACKモデルを『半透明の下地』に使い
描画的問題をクリア

88. ©SNK CORPORATION ALL RIGHTS RESERVED.
霊体表現
透明度を持ったモデルだけでは描画的問題が発生
BACKモデルを『半透明の下地』に使い
描画的問題をクリア
その方法を解説

89. ©SNK CORPORATION ALL RIGHTS RESERVED.
霊体表現
BACKモデル

90. ©SNK CORPORATION ALL RIGHTS RESERVED.
霊体表現
BACKモデル 骨モデル追加

91. ©SNK CORPORATION ALL RIGHTS RESERVED.
霊体表現
BACKモデル 骨モデル追加 FRONTモデル追加

92. ©SNK CORPORATION ALL RIGHTS RESERVED.
霊体表現
交差部分の輪郭が
はっきりしない。

93. ©SNK CORPORATION ALL RIGHTS RESERVED.
霊体表現
輪郭が
はっきりする！
BACKモデル配置

94. ©SNK CORPORATION ALL RIGHTS RESERVED.
霊体表現
ごちゃごちゃ

95. ©SNK CORPORATION ALL RIGHTS RESERVED.
霊体表現
これも、はっきりする！
BACKモデル配置

96. ©SNK CORPORATION ALL RIGHTS RESERVED.
半透明モデル
＋
不透明モデル

97. ©SNK CORPORATION ALL RIGHTS RESERVED.
「静御前の本体」とは？

98. ©SNK CORPORATION ALL RIGHTS RESERVED.
静御前
通常状態 全身霊体化状態
発光状態

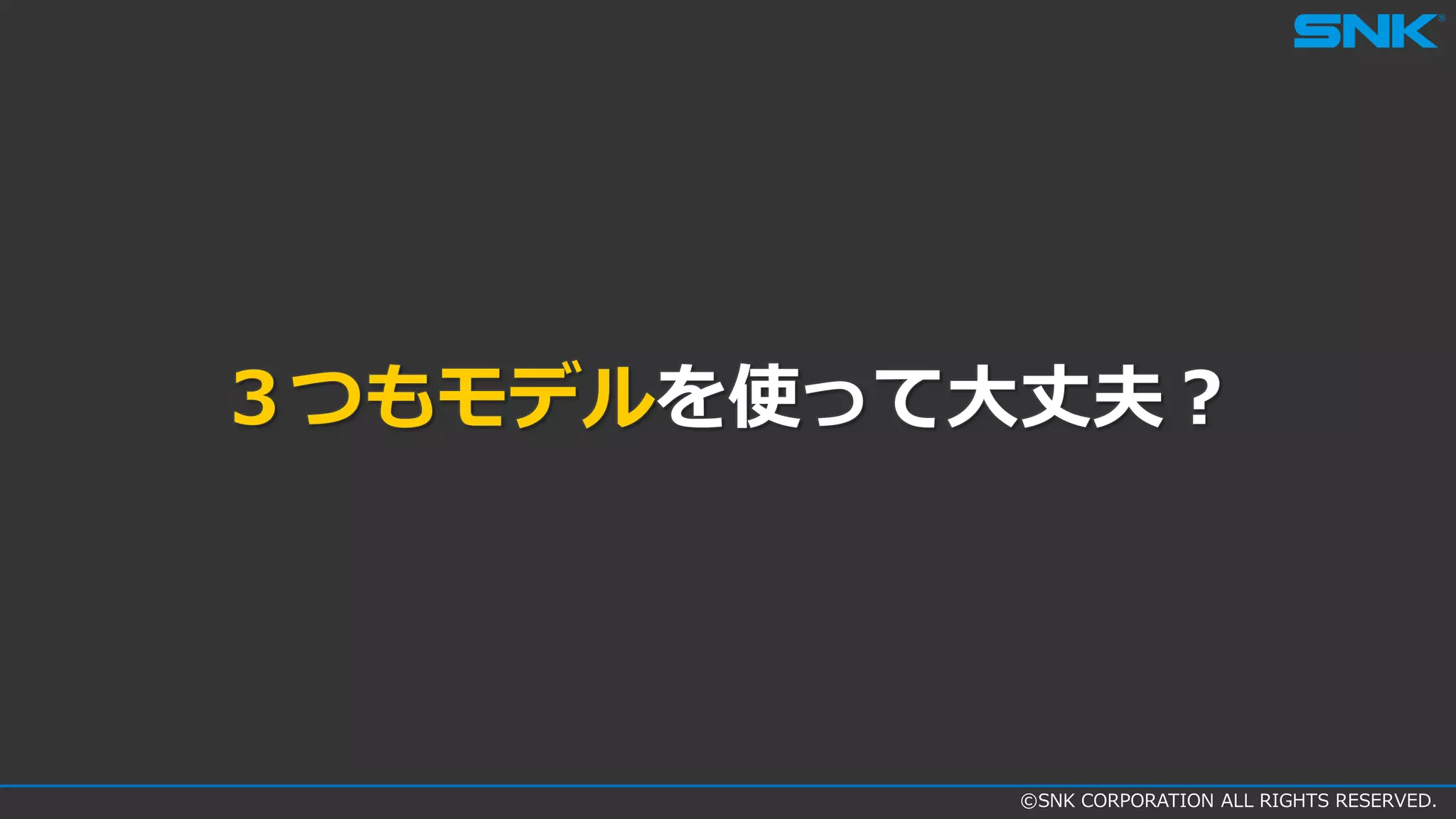

99. ©SNK CORPORATION ALL RIGHTS RESERVED.
３つもモデルを使って大丈夫？

100. ©SNK CORPORATION ALL RIGHTS RESERVED.
必要な部分だけ切り替える

101. ©SNK CORPORATION ALL RIGHTS RESERVED.
切り替えでの軽減

102. ©SNK CORPORATION ALL RIGHTS RESERVED.
切り替えでの軽減
切り替わっているのは黄色の部分

103. ©SNK CORPORATION ALL RIGHTS RESERVED.

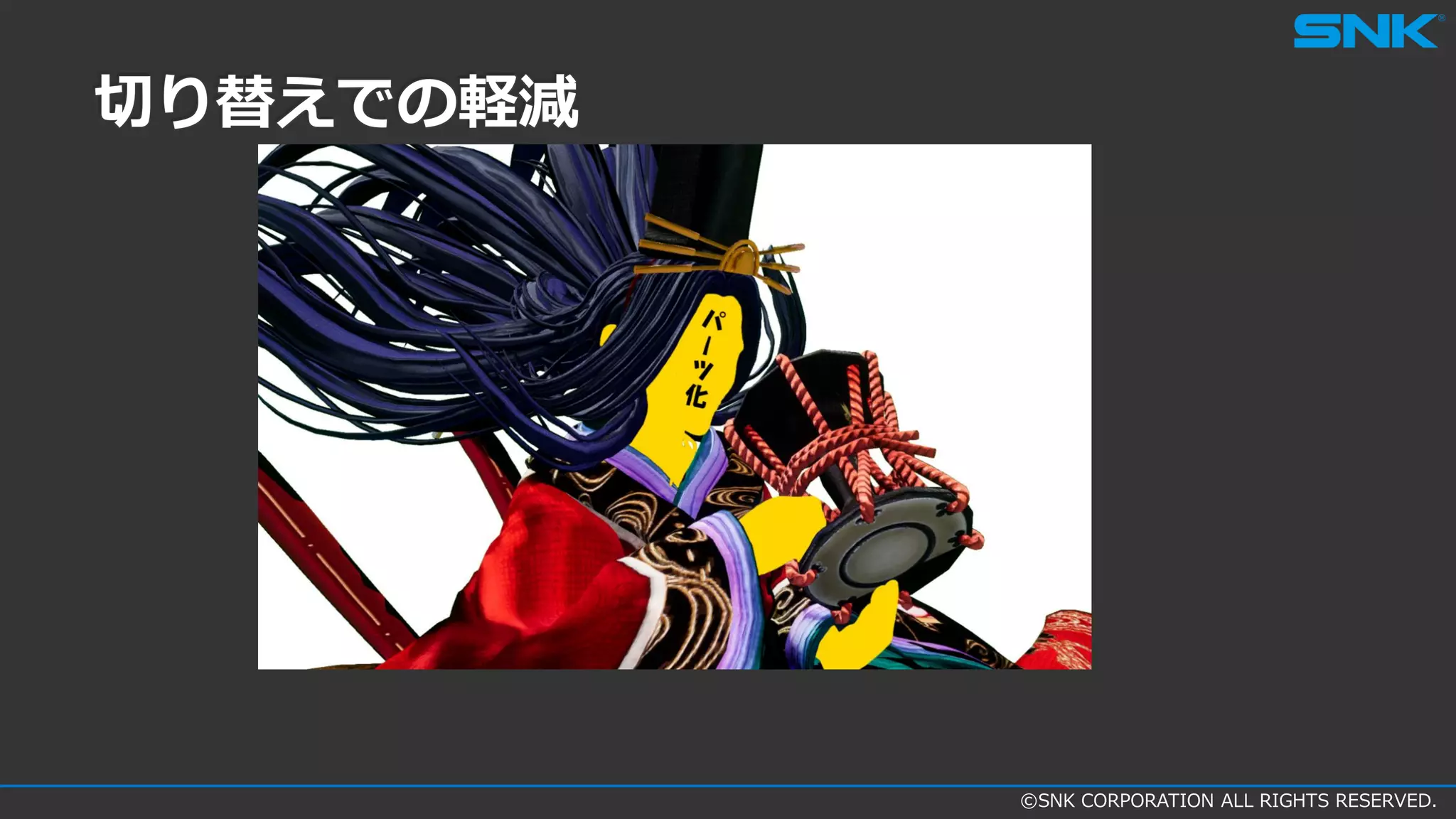

切り替えでの軽減

104. ©SNK CORPORATION ALL RIGHTS RESERVED.

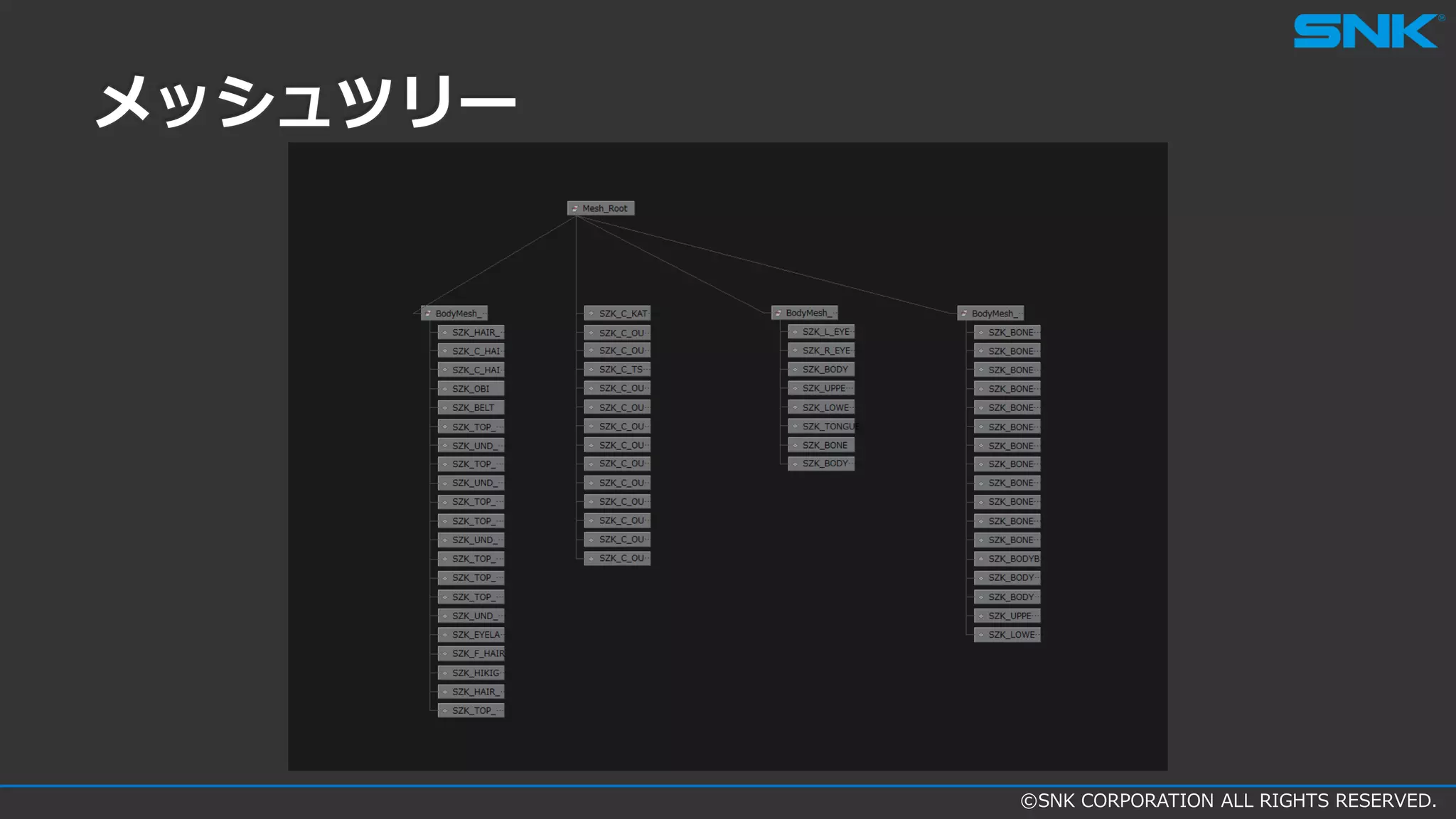

メッシュツリー

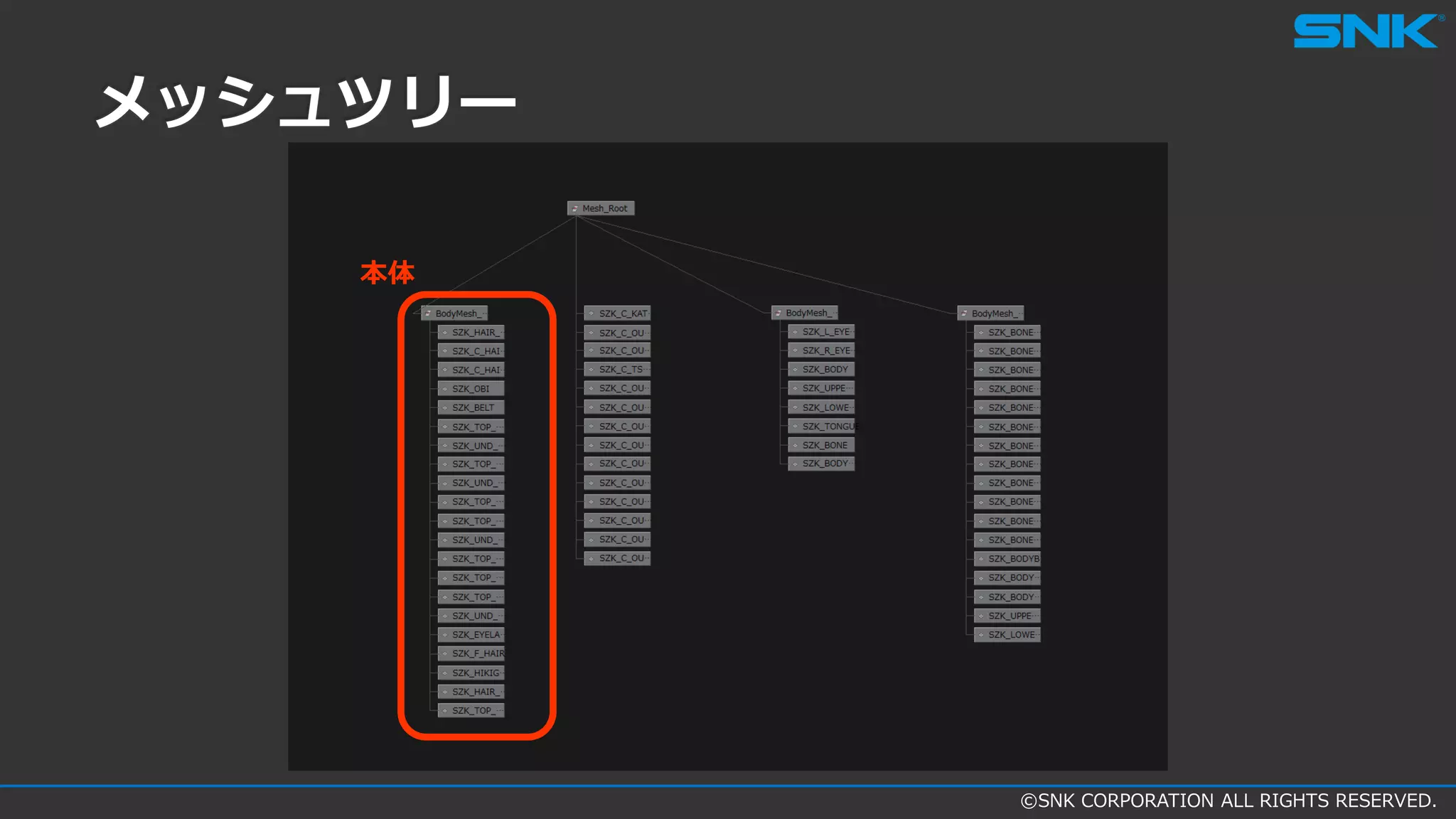

105. ©SNK CORPORATION ALL RIGHTS RESERVED.
本体
メッシュツリー

106. ©SNK CORPORATION ALL RIGHTS RESERVED.

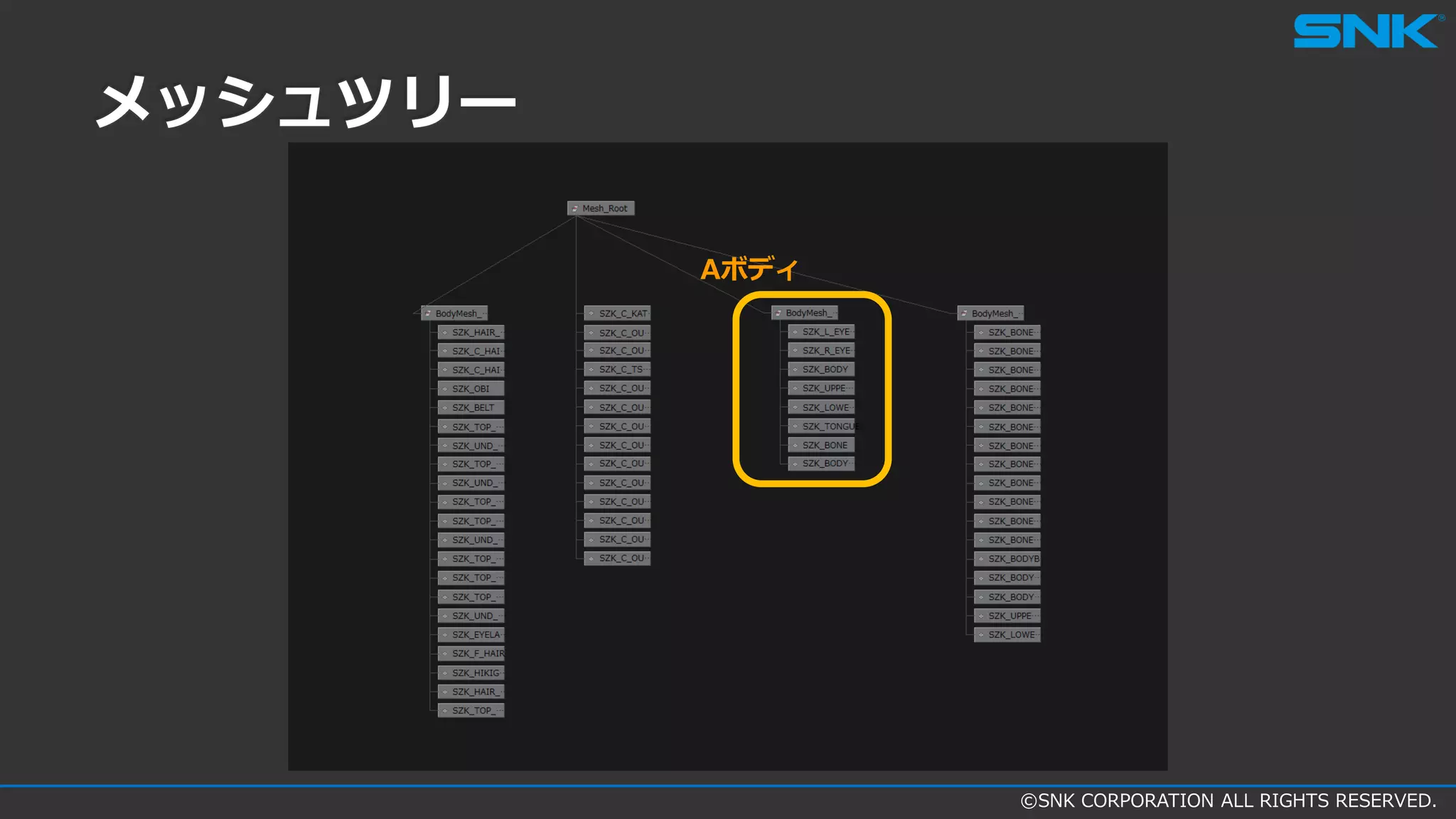

Aボディ
メッシュツリー

107. ©SNK CORPORATION ALL RIGHTS RESERVED.

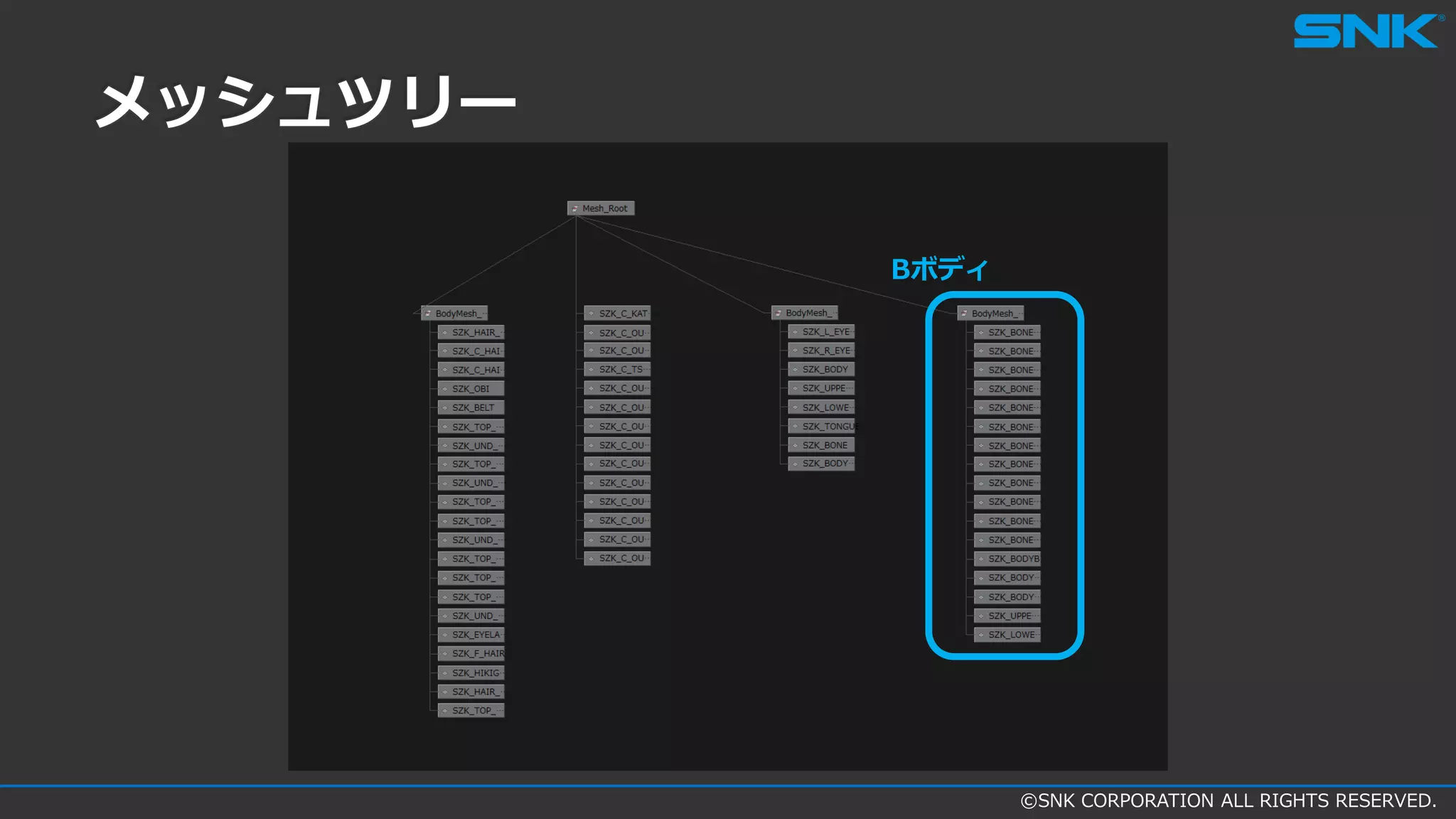

Bボディ
メッシュツリー

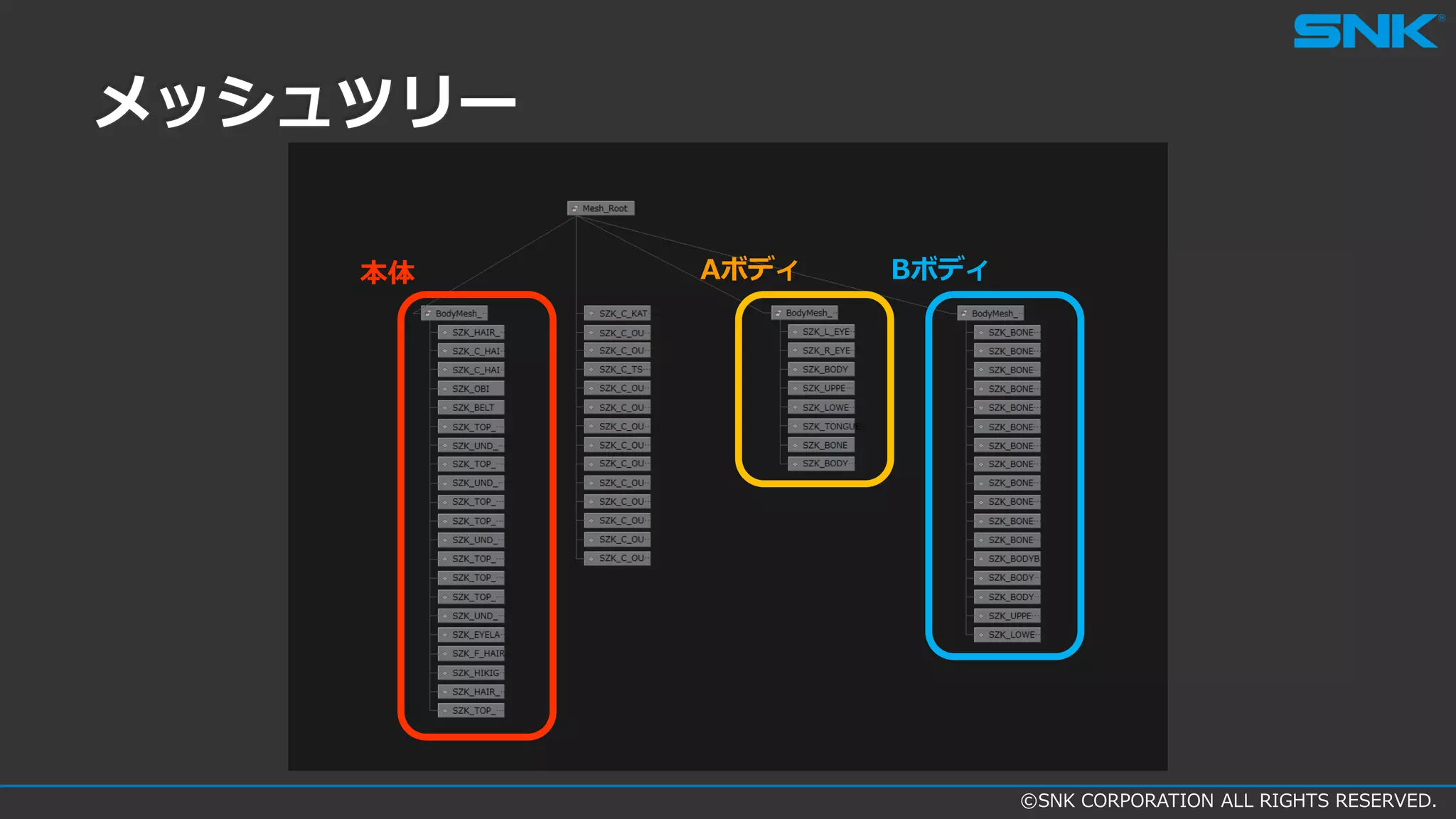

108. ©SNK CORPORATION ALL RIGHTS RESERVED.
BボディAボディ本体
メッシュツリー

109. ©SNK CORPORATION ALL RIGHTS RESERVED.
静御前の本体とは...

110. ©SNK CORPORATION ALL RIGHTS RESERVED.

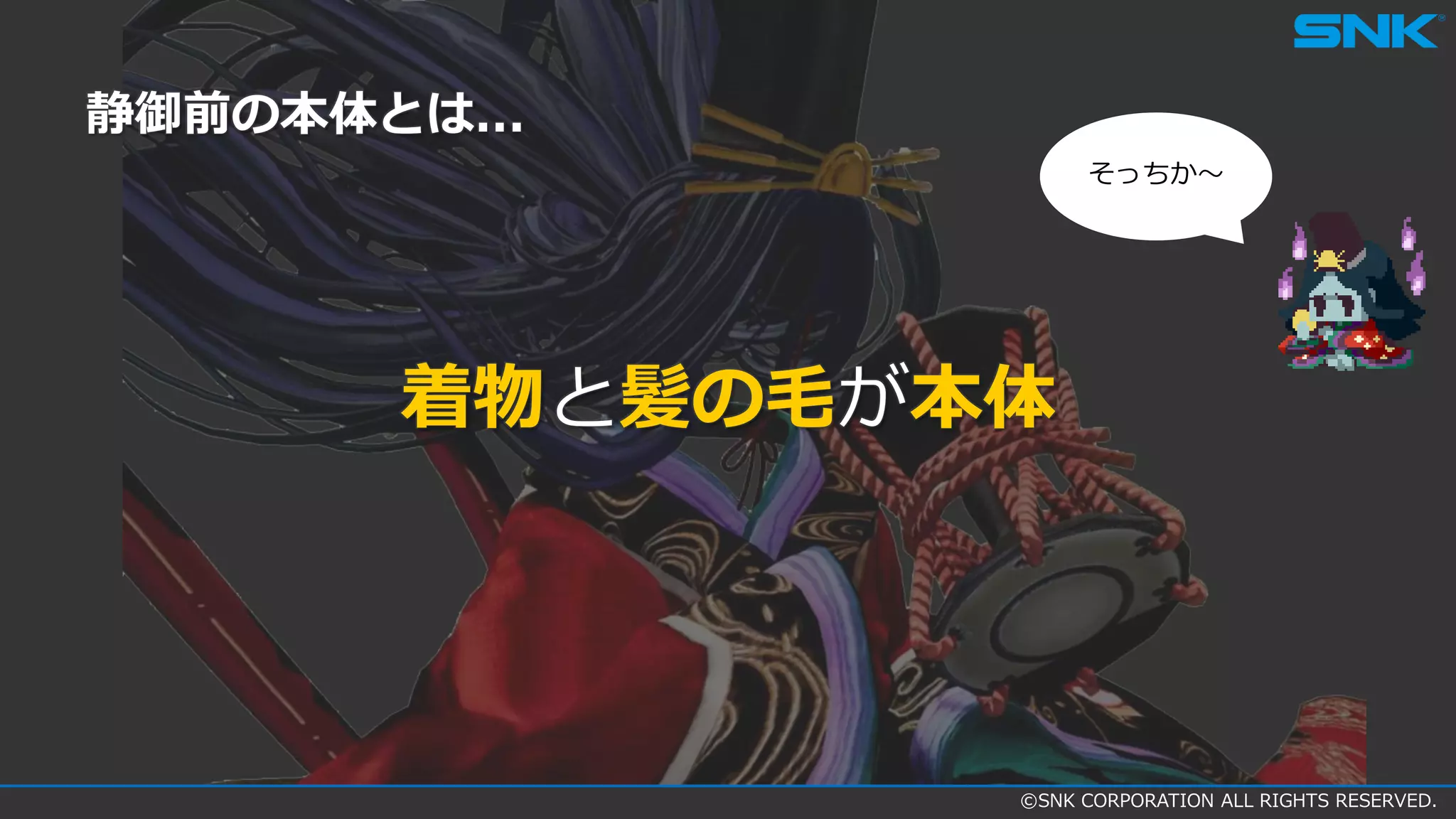

着物と髪の毛が本体
静御前の本体とは...
そっちか～

111. ©SNK CORPORATION ALL RIGHTS RESERVED.
静御前の本体は…
通常状態
本体+AボディON+BボディOFF
全身霊体化状態
本体+AボディOFF+BボディON

112. ©SNK CORPORATION ALL RIGHTS RESERVED.

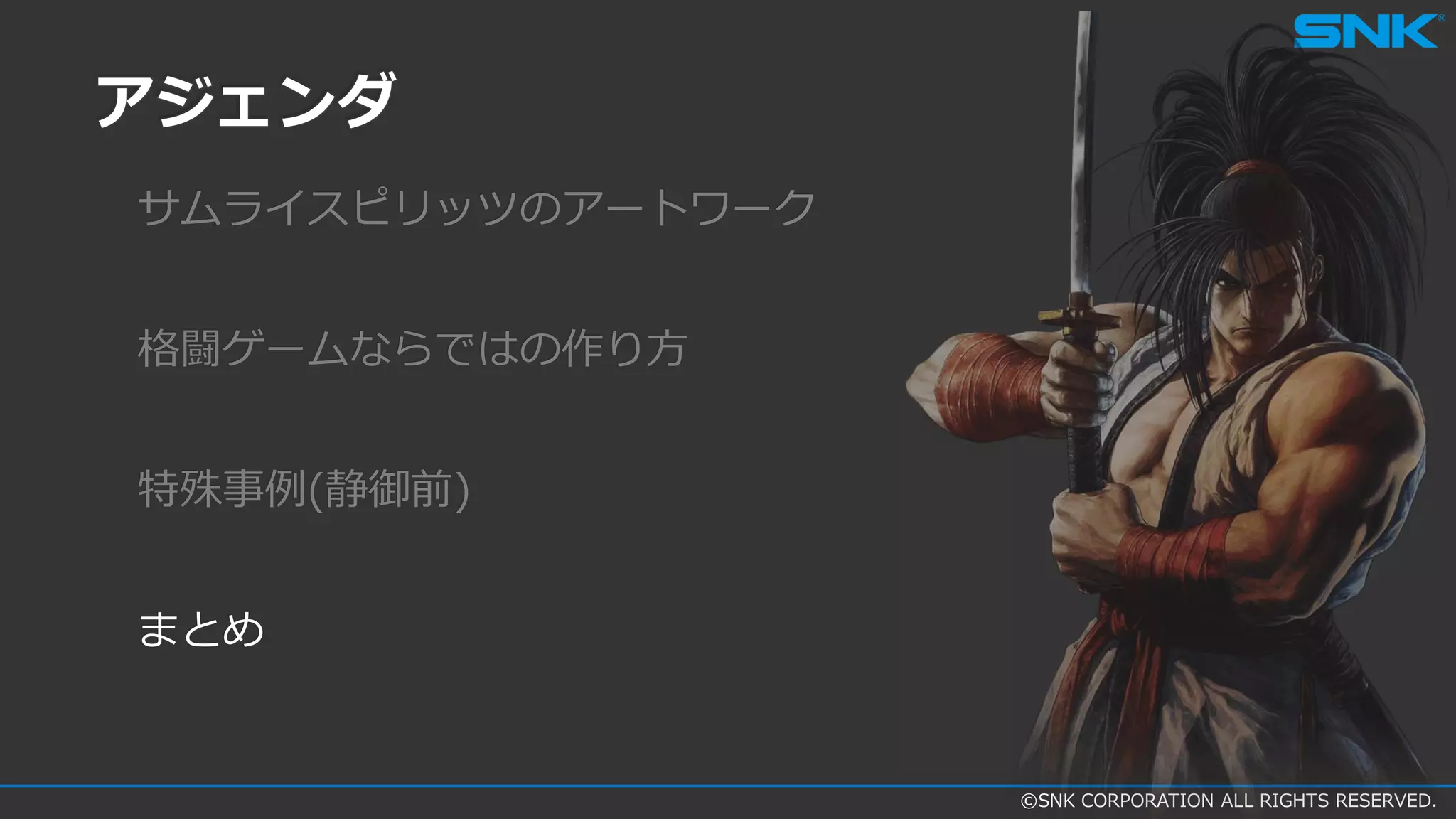

アジェンダ
サムライスピリッツのアートワーク
格闘ゲームならではの作り方
特殊事例(静御前)
まとめ

113. ©SNK CORPORATION ALL RIGHTS RESERVED.

114. ©SNK CORPORATION ALL RIGHTS RESERVED.
全てはサムライスピリッツという
統一された世界観のために
