جدول اشتال میلگرد آجدار مشابه با سایر جداول اشتال متشکل از یکسری اعداد و حروف اختصاری معنادار می باشد که هرکدام از این علائم اختصاری حاوی اطلاعات وزن، ضخامت، مساحت سطح مقطع و دیگر اطلاعات استاندارد محصولات فولادی است.

1. ‫میلگرد‬ ‫اشتال‬ ‫جدول‬

2. Page 2 of 6
‫میلگرد‬ ‫اشتال‬ ‫جدول‬
‫؟‬ ‫چیست‬ ‫اشتال‬ ‫جدول‬
‫جدول‬ ‫این‬ ‫گذاری‬ ‫نام‬ ‫دلیل‬ ‫و‬ ‫آمده‬ ‫کجا‬ ‫از‬ ‫نام‬ ‫این‬ ‫بپرسید‬ ‫سوال‬ ‫خود‬ ‫از‬ ‫است‬ ‫ممکن‬ ! ‫اشتال‬ ‫جدول‬
‫چیست؟‬ ‫اسم‬ ‫این‬ ‫به‬
‫جدول‬‫اول‬ ‫بار‬ ‫برای‬ ‫اشتال‬۸۰‫اولین‬ ‫عنوان‬ ‫به‬ ‫بورگر‬ ‫اشتایدر‬ ‫خانم‬ ‫توسط‬ ‫پیش‬ ‫سال‬‫مهندس‬
‫اطالعات‬ ‫از‬ ‫متشکل‬ ‫اشتال‬ ‫جدول‬ .‫شد‬ ‫تنظیم‬ ‫و‬ ‫تهیه‬ ‫آلمان‬ ‫ساختمان‬‫پرو‬ ‫استاندارد‬‫پرکاربرد‬ ‫های‬ ‫فیل‬
‫دین‬ ‫استاندارد‬ ‫تحت‬ ‫سازی‬ ‫ساختمان‬ ‫صنعت‬ ‫در‬‫فوالدی‬ ‫محصوالت‬ ‫تولید‬ ‫دلیل‬ ‫به‬ ‫که‬ ،‫باشد‬ ‫می‬ ‫آلمان‬
‫این‬ ‫تحت‬ ‫ایران‬ ‫در‬‫ساختمان‬ ‫حوزه‬ ‫در‬ ‫فعاالن‬ ‫و‬ ‫عمران‬ ‫مهندسان‬ ‫بین‬ ‫در‬ ‫اشتال‬ ‫جدول‬ ،‫استاندارد‬
‫سازی‬‫محاسبه‬ ‫برای‬ .‫است‬ ‫کرده‬ ‫پیدا‬ ‫محبوبیت‬‫میلگرد‬ ‫قیمت‬‫پیشنهاد‬ ‫شما‬ ‫به‬ ‫مبحث‬ ‫این‬ ‫با‬ ‫آشنایی‬
‫شود‬ ‫می‬.
‫های‬ ‫پروفیل‬ ‫به‬ ‫مربوط‬ ‫اطالعات‬ ‫تمامی‬ ،‫اختصاری‬ ‫حروف‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫توانید‬ ‫می‬ ‫شما‬ ‫زیر‬ ‫فایل‬ ‫در‬
‫باشید‬ ‫داشته‬ ‫را‬ ‫ساختمانی‬.
‫دریافت‬‫اکسل‬ ‫اشتال‬ ‫جدول‬
‫مشاهده‬‫میلگرد‬ ‫وزن‬ ‫جدول‬
‫فایل‬ ‫دریافت‬pdf‫میلگرد‬ ‫اشتال‬ ‫جدول‬
‫اشتال‬ ‫جدول‬ ‫میلگرد‬ ‫وزن‬

3. Page 3 of 6
‫میلگرد‬ ‫اشتال‬ ‫جدول‬

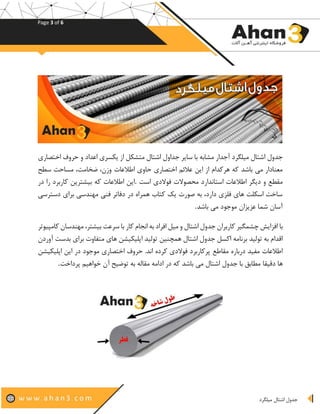

‫جدول‬‫و‬ ‫اعداد‬ ‫یکسری‬ ‫از‬ ‫متشکل‬ ‫اشتال‬ ‫جداول‬ ‫سایر‬ ‫با‬ ‫مشابه‬ ‫آجدار‬ ‫میلگرد‬ ‫اشتال‬‫اختصاری‬ ‫حروف‬
‫اطالعات‬ ‫حاوی‬ ‫اختصاری‬ ‫عالئم‬ ‫این‬ ‫از‬ ‫هرکدام‬ ‫که‬ ‫باشد‬ ‫می‬ ‫معنادار‬‫سطح‬ ‫مساحت‬ ،‫ضخامت‬ ،‫وزن‬
‫استاندار‬ ‫اطالعات‬ ‫دیگر‬ ‫و‬ ‫مقطع‬‫است‬ ‫فوالدی‬ ‫محصوالت‬ ‫د‬.‫در‬ ‫را‬ ‫کاربرد‬ ‫بیشترین‬ ‫که‬ ‫اطالعات‬ ‫این‬
‫برای‬ ‫مهندسی‬ ‫فنی‬ ‫دفاتر‬ ‫در‬ ‫همراه‬ ‫کتاب‬ ‫یک‬ ‫صورت‬ ‫به‬ ،‫دارد‬ ‫فلزی‬ ‫های‬ ‫اسکلت‬ ‫ساخت‬‫دسترسی‬
‫عزیزان‬ ‫شما‬ ‫آسان‬‫باشد‬ ‫می‬ ‫موجود‬.
‫با‬‫سرعت‬ ‫با‬ ‫کار‬ ‫انجام‬ ‫به‬ ‫افراد‬ ‫میل‬ ‫و‬ ‫اشتال‬ ‫جدول‬ ‫کاربران‬ ‫چشمگیر‬ ‫افزایش‬‫کام‬ ‫مهندسان‬ ،‫بیشتر‬‫پیوتر‬
‫همچنین‬ ‫اشتال‬ ‫جدول‬ ‫اکسل‬ ‫برنامه‬ ‫تولید‬ ‫به‬ ‫اقدام‬‫آوردن‬ ‫بدست‬ ‫برای‬ ‫متفاوت‬ ‫های‬ ‫اپلیکیشن‬ ‫تولید‬
‫مقاطع‬ ‫درباره‬ ‫مفید‬ ‫اطالعات‬‫اپلیکیشن‬ ‫این‬ ‫در‬ ‫موجود‬ ‫اختصاری‬ ‫حروف‬ .‫اند‬ ‫کرده‬ ‫فوالدی‬ ‫پرکاربرد‬
‫دقیقا‬ ‫ها‬‫پر‬ ‫خواهیم‬ ‫آن‬ ‫توضیح‬ ‫به‬ ‫مقاله‬ ‫ادامه‬ ‫در‬ ‫که‬ ‫باشد‬ ‫می‬ ‫اشتال‬ ‫جدول‬ ‫با‬ ‫مطابق‬‫داخت‬.

4. Page 4 of 6
‫میلگرد‬ ‫اشتال‬ ‫جدول‬

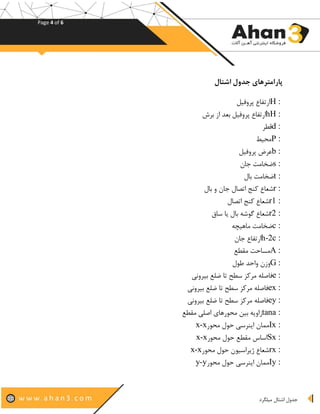

‫اشتال‬ ‫جدول‬ ‫پارامترهای‬
H :‫پروفی‬ ‫ارتفاع‬‫ل‬
hH :‫برش‬ ‫از‬ ‫بعد‬ ‫پروفیل‬ ‫ارتفاع‬
d :‫قطر‬
P :‫محیط‬
b :‫پروفیل‬ ‫عرض‬
s :‫جان‬ ‫ضخامت‬
t :‫بال‬ ‫ضخامت‬
r :‫بال‬ ‫و‬ ‫جان‬ ‫اتصال‬ ‫کنج‬ ‫شعاع‬
r1 :‫اتصال‬ ‫کنج‬ ‫شعاع‬
r2 :‫ساق‬ ‫یا‬ ‫بال‬ ‫گوشه‬ ‫شعاع‬
c :‫ماهیچه‬ ‫ضخامت‬
h-2c :‫جان‬ ‫ارتفاع‬
A :‫مقطع‬ ‫مساحت‬
G :‫طول‬ ‫واحد‬ ‫وزن‬
e :‫تا‬ ‫سطح‬ ‫مرکز‬ ‫فاصله‬‫بیرونی‬ ‫ضلع‬
ex :‫بیرونی‬ ‫ضلع‬ ‫تا‬ ‫سطح‬ ‫مرکز‬ ‫فاصله‬
ey :‫بیرونی‬ ‫ضلع‬ ‫تا‬ ‫سطح‬ ‫مرکز‬ ‫فاصله‬
tana :‫مقطع‬ ‫اصلی‬ ‫محورهای‬ ‫بین‬ ‫زاویه‬
Ix :‫محور‬ ‫حول‬ ‫اینرسی‬ ‫ممان‬x-x
Sx :‫محور‬ ‫حول‬ ‫مقطع‬ ‫اساس‬x-x
rx :‫محور‬ ‫حول‬ ‫ژیراسیون‬ ‫شعاع‬x-x
Iy :‫محور‬ ‫حول‬ ‫اینرسی‬ ‫ممان‬y-y

5. Page 5 of 6
‫میلگرد‬ ‫اشتال‬ ‫جدول‬
Sy :‫محو‬ ‫حول‬ ‫مقطع‬ ‫اساس‬‫ر‬y-y
ry :‫محور‬ ‫حول‬ ‫ژیراسیون‬ ‫شعاع‬y-y
Iz :‫محور‬ ‫حول‬ ‫اینرسی‬ ‫ممان‬z-z
rz :‫محور‬ ‫حول‬ ‫ژیراسیون‬ ‫شعاع‬z-z
In :‫محور‬ ‫حول‬ ‫اینرسی‬ ‫ممان‬n-n
Sn :‫محور‬ ‫حول‬ ‫مقطع‬ ‫اساس‬n-n
rn :‫محور‬ ‫حول‬ ‫ژیراسیون‬ ‫شعاع‬n-n
Xm :‫سطح‬ ‫مرکز‬ ‫تا‬ ‫برش‬ ‫مرکز‬ ‫فاصله‬
a1 :‫شد‬ ‫مساوی‬ ‫برای‬ ‫پروفیل‬ ‫دو‬ ‫فاصله‬‫ها‬ ‫اینرسی‬ ‫ممان‬ ‫ن‬
Aa :‫پیوسته‬ ‫های‬ ‫محل‬ ‫در‬ ‫مقطع‬ ‫مساحت‬
Ixa :‫پیوسته‬ ‫های‬ ‫محل‬ ‫در‬ ‫اینرسی‬ ‫ممان‬
Sxa :‫پیوسته‬ ‫های‬ ‫محل‬ ‫در‬ ‫مقطع‬ ‫اساس‬
Ab :‫سوراخ‬ ‫مرکز‬ ‫محل‬ ‫در‬ ‫مقطع‬ ‫مساحت‬
Ixb :‫سوراخ‬ ‫مرکز‬ ‫محل‬ ‫در‬ ‫اینرسی‬ ‫ممان‬
Sxb :‫سوراخ‬ ‫مرکز‬ ‫محل‬ ‫در‬ ‫مقطع‬ ‫اساس‬
boltDs :‫پیچ‬ ‫بدنه‬ ‫قطر‬(Min-Max)
boltS :‫پیچ‬ ‫کله‬ ‫صاف‬ ‫سمت‬ ‫دو‬ ‫فاصله‬(Min-Max)
boltE :‫پیچ‬ ‫کله‬ ‫گوشه‬ ‫دو‬ ‫فاصله‬(Min-Max)
boltK :‫پیچ‬ ‫کله‬ ‫کل‬ ‫ضخامت‬(Min-Max)
boltK1 :‫پیچ‬ ‫کله‬ ‫ضخامت‬
boltDw :‫واشر‬ ‫قطر‬
boltC :‫واشر‬ ‫ضخامت‬(Min-Max)
boltB1 :‫شده‬ ‫رزوه‬ ‫ناحیه‬ ‫طول‬

6. Page 6 of 6
‫میلگرد‬ ‫اشتال‬ ‫جدول‬

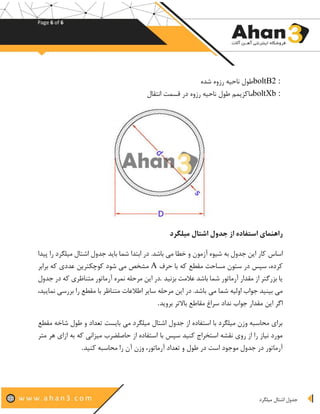

boltB2 :‫شده‬ ‫رزوه‬ ‫ناحیه‬ ‫طول‬
boltXb :‫ما‬‫انتقال‬ ‫قسمت‬ ‫در‬ ‫رزوه‬ ‫ناحیه‬ ‫طول‬ ‫کزیمم‬
‫میلگرد‬ ‫اشتال‬ ‫جدول‬ ‫از‬ ‫استفاده‬ ‫راهنمای‬
‫اساس‬‫اشتال‬ ‫جدول‬ ‫باید‬ ‫شما‬ ‫ابتدا‬ ‫در‬ .‫باشد‬ ‫می‬ ‫خطا‬ ‫و‬ ‫آزمون‬ ‫شیوه‬ ‫به‬ ‫جدول‬ ‫این‬ ‫کار‬‫پیدا‬ ‫را‬ ‫میلگرد‬
‫مقطع‬ ‫مساحت‬ ‫ستون‬ ‫در‬ ‫سپس‬ ،‫کرده‬‫حرف‬ ‫با‬ ‫که‬A‫شود‬ ‫می‬ ‫مشخص‬‫برابر‬ ‫که‬ ‫عددی‬ ‫کوچکترین‬
‫بزنید‬ ‫عالمت‬ ‫باشد‬ ‫شما‬ ‫آرماتور‬ ‫مقدار‬ ‫از‬ ‫بزرگتر‬ ‫یا‬.‫مرحله‬ ‫این‬ ‫در‬‫جدول‬ ‫در‬ ‫که‬ ‫متناظری‬ ‫آرماتور‬ ‫نمره‬
‫می‬ ‫شما‬ ‫اولیه‬ ‫جواب‬ ‫بینید‬ ‫می‬،‫نمایید‬ ‫بررسی‬ ‫را‬ ‫مقطع‬ ‫با‬ ‫متناظر‬ ‫اطالعات‬ ‫سایر‬ ‫مرحله‬ ‫این‬ ‫در‬ .‫باشد‬
‫این‬ ‫اگر‬‫نداد‬ ‫جواب‬ ‫مقدار‬‫بروید‬ ‫باالتر‬ ‫مقاطع‬ ‫سراغ‬.
‫بایست‬ ‫می‬ ‫میلگرد‬ ‫اشتال‬ ‫جدول‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫میلگرد‬ ‫وزن‬ ‫محاسبه‬ ‫برای‬‫مقطع‬ ‫شاخه‬ ‫طول‬ ‫و‬ ‫تعداد‬
‫با‬ ‫سپس‬ ‫کنید‬ ‫استخراج‬ ‫نقشه‬ ‫روی‬ ‫از‬ ‫را‬ ‫نیاز‬ ‫مورد‬‫متر‬ ‫هر‬ ‫ازای‬ ‫به‬ ‫که‬ ‫میزانی‬ ‫حاصلضرب‬ ‫از‬ ‫استفاده‬
‫در‬ ‫است‬ ‫موجود‬ ‫جدول‬ ‫در‬ ‫آرماتور‬‫آ‬ ‫وزن‬ ،‫آرماتور‬ ‫تعداد‬ ‫و‬ ‫طول‬‫کنید‬ ‫محاسبه‬ ‫را‬ ‫ن‬.
