مجموعه ارائه های بنده درباره موضوع تکنولوژیهای برنامه نویسی موازی و همگرایی آن با بیگ دیتا HPC and Big Data دکتر امین نظارات aminnezarat@gmail.com

1. ‫درس‬5–‫توزیع‬
‫شدگی‬
MPI
Fundamentals of Parallelism & Code Optimization
(C/C++,Fortran) for Data Science with MPI
‫در‬ ‫کدها‬ ‫سازی‬ ‫بهینه‬ ‫و‬ ‫سازی‬ ‫موازی‬ ‫مبانی‬
‫زبانهای‬
C/C++,Fortran‫در‬ ‫حجیم‬ ‫هاي‬ ‫داده‬ ‫براي‬MPI
Amin Nezarat (Ph.D.)
Assistant Professor at Payame Noor University
aminnezarat@gmail.com www.astek.ir - www.hpclab.ir

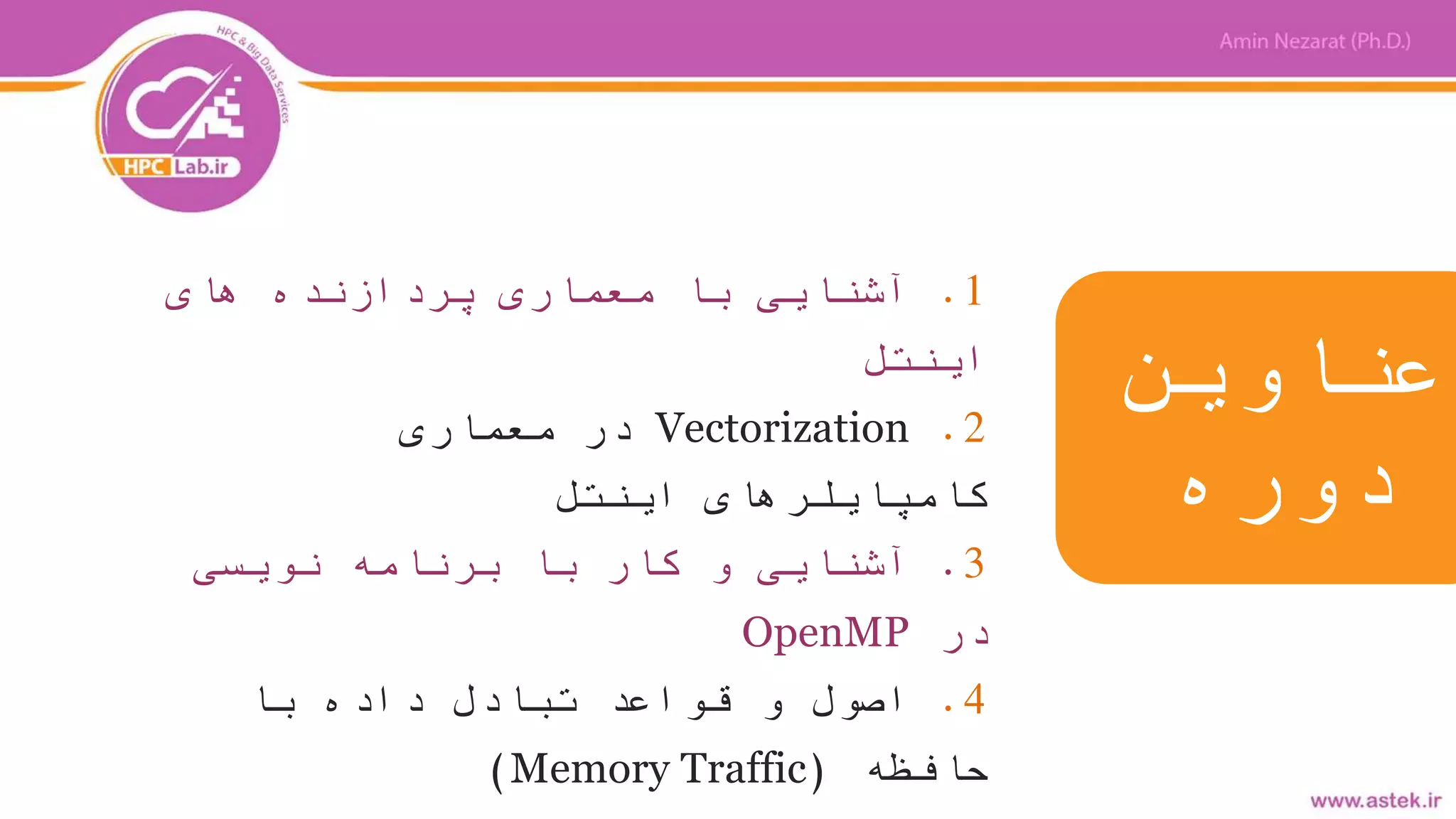

2. ‫عناوین‬
‫دوره‬
1.‫های‬ ‫پردازنده‬ ‫معماری‬ ‫با‬ ‫آشنایی‬
‫اینتل‬
2.Vectorization‫معماری‬ ‫در‬
‫اینتل‬ ‫کامپایلرهای‬
3.‫نویسی‬ ‫برنامه‬ ‫با‬ ‫کار‬ ‫و‬ ‫آشنایی‬
‫در‬OpenMP
4.‫با‬ ‫داده‬ ‫تبادل‬ ‫قواعد‬ ‫و‬ ‫اصول‬
‫حافظه‬(Memory Traffic)

3. ‫کالسترهای‬
‫محاسباتی‬

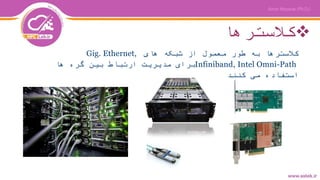

4. ‫کالسترها‬
‫های‬ ‫شبکه‬ ‫از‬ ‫معمول‬ ‫طور‬ ‫به‬ ‫کالسترها‬Gig. Ethernet,
Infiniband, Intel Omni-Path‫ها‬ ‫گره‬ ‫بین‬ ‫ارتباط‬ ‫مدیریت‬ ‫برای‬
‫کنند‬ ‫می‬ ‫استفاده‬

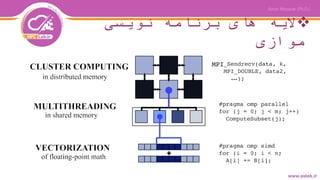

5. ‫نویسی‬ ‫برنامه‬ ‫های‬ ‫الیه‬
‫موازی‬

6. Message Passing Interface

7. Message Passing Interface - MPI
-‫محاسباتی‬ ‫مدل‬
‫توزیع‬ ‫حافظه‬
‫شده‬
-‫چند‬ ‫محاسبه‬
‫ای‬ ‫پردازنده‬
‫حافظه‬ ‫در‬
-‫جابجایی‬
‫پذیری‬
-‫کارا‬
-‫شده‬ ‫طراحی‬
‫برای‬
‫محاسبات‬
-‫دارای‬
‫قابلیتهایی‬
‫تبادل‬ ‫برای‬
‫پیام‬
-‫سازی‬ ‫پیاده‬
‫مختلفی‬ ‫های‬

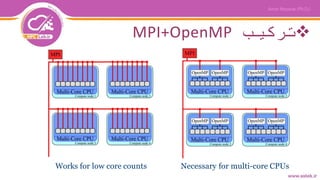

8. ‫ترکیب‬MPI+OpenMP
Necessary for multi-core CPUsWorks for low core counts

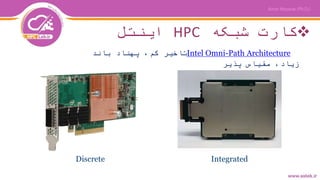

9. ‫شبکه‬ ‫کارت‬HPC‫اینتل‬
Intel Omni-Path Architecture‫باند‬ ‫پهناد‬ ،‫کم‬ ‫تاخیر‬
‫پذیر‬ ‫مقیاس‬ ،‫زیاد‬
Discrete Integrated

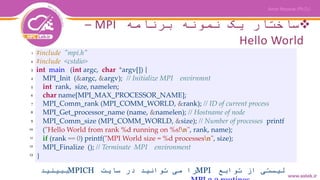

10. ‫برنامه‬ ‫نمونه‬ ‫یک‬ ‫ساختار‬MPI–
Hello World
#include "mpi.h"
#include <cstdio>
int main (int argc, char *argv[]) {
MPI_Init (&argc, &argv); // Initialize MPI envirnmnt
int rank, size, namelen;
char name[MPI_MAX_PROCESSOR_NAME];
MPI_Comm_rank (MPI_COMM_WORLD, &rank); // ID of current process
MPI_Get_processor_name (name, &namelen); // Hostname of node
MPI_Comm_size (MPI_COMM_WORLD, &size); // Number of processes printf
("Hello World from rank %d running on %s!n", rank, name);
if (rank == 0) printf("MPI World size = %d processesn", size);
MPI_Finalize (); // Terminate MPI environment
}
‫توابع‬ ‫از‬ ‫لیستی‬MPI‫سایت‬ ‫در‬ ‫توانید‬ ‫می‬ ‫را‬MPICH‫ببینید‬
1
2
3
4
5
6
7
8
9
10
11
12
13

11. ‫اجرا‬ ‫و‬ ‫کامپایل‬
‫با‬MPI

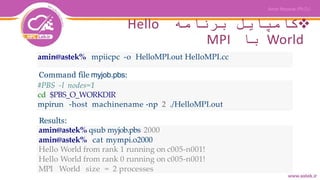

12. ‫برنامه‬ ‫کامپایل‬Hello
World‫با‬MPI
amin@astek% mpiicpc -o HelloMPI.out HelloMPI.cc
#PBS -l nodes=1
cd $PBS_O_WORKDIR
mpirun -host machinename -np 2 ./HelloMPI.out
amin@astek% qsub myjob.pbs 2000
amin@astek% cat mympi.o2000
Hello World from rank 1 running on c005-n001!
Hello World from rank 0 running on c005-n001!
MPI World size = 2 processes
Command file myjob.pbs:
Results:

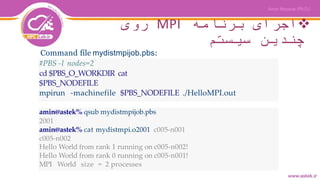

13. ‫برنامه‬ ‫اجرای‬MPI‫روی‬
‫سیستم‬ ‫چندین‬
#PBS -l nodes=2
cd $PBS_O_WORKDIR cat
$PBS_NODEFILE
mpirun -machinefile $PBS_NODEFILE ./HelloMPI.out
amin@astek% qsub mydistmpijob.pbs
2001
amin@astek% cat mydistmpi.o2001 c005-n001
c005-n002
Hello World from rank 1 running on c005-n002!
Hello World from rank 0 running on c005-n001!
MPI World size = 2 processes
Command file mydistmpijob.pbs:

14. Peer to Peer Messaging

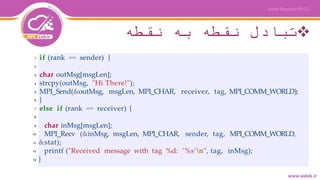

15. ‫نقطه‬ ‫به‬ ‫نقطه‬ ‫تبادل‬
if (rank == sender) {
char outMsg[msgLen];
strcpy(outMsg, "Hi There!");
MPI_Send(&outMsg, msgLen, MPI_CHAR, receiver, tag, MPI_COMM_WORLD);
}
else if (rank == receiver) {
char inMsg[msgLen];
MPI_Recv (&inMsg, msgLen, MPI_CHAR, sender, tag, MPI_COMM_WORLD,
&stat);
printf ("Received message with tag %d: ’%s’n", tag, inMsg);
}
1
2
3
4
5
6
7
8
9
10
11
12
13

16. Collective Communication

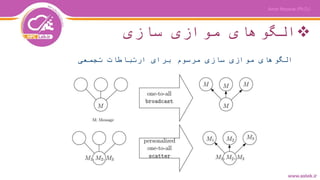

17. ‫سازی‬ ‫موازی‬ ‫الگوهای‬
‫تجمعی‬ ‫ارتباطات‬ ‫برای‬ ‫مرسوم‬ ‫سازی‬ ‫موازی‬ ‫الگوهای‬

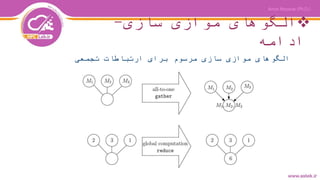

18. ‫سازی‬ ‫موازی‬ ‫الگوهای‬-
‫ادامه‬
‫تجمعی‬ ‫ارتباطات‬ ‫برای‬ ‫مرسوم‬ ‫سازی‬ ‫موازی‬ ‫الگوهای‬

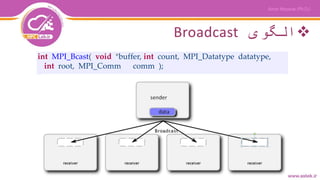

19. ‫الگوی‬Broadcast
int MPI_Bcast( void *buffer, int count, MPI_Datatype datatype,
int root, MPI_Comm comm );

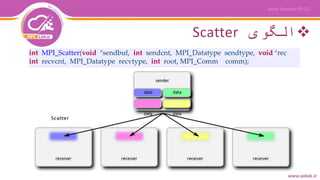

20. ‫الگوی‬Scatter
int MPI_Scatter(void *sendbuf, int sendcnt, MPI_Datatype sendtype, void *rec
int recvcnt, MPI_Datatype recvtype, int root, MPI_Comm comm);

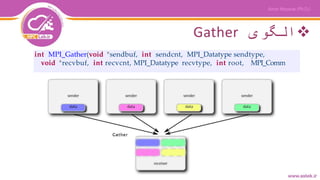

21. ‫الگوی‬Gather
int MPI_Gather(void *sendbuf, int sendcnt, MPI_Datatype sendtype,
void *recvbuf, int recvcnt, MPI_Datatype recvtype, int root, MPI_Comm

22. ‫الگوی‬Reduction
int MPI_Reduce(void *sendbuf, void *recvbuf, int count, MPI_Datatype datatyp
MPI_Op op, int root, MPI_Comm comm);
‫عملیاتهای‬Reduction‫دسترس‬ ‫قابل‬:
max/min, minloc/maxloc, sum, product, AND, OR, XOR
(logical or bitwise)

23. Network Architecture

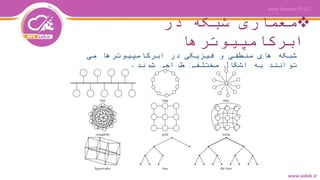

24. ‫در‬ ‫شبکه‬ ‫معماری‬
‫ابرکامپیوترها‬
‫می‬ ‫ابرکامپیوترها‬ ‫در‬ ‫فیزیکی‬ ‫و‬ ‫منطقی‬ ‫های‬ ‫شبکه‬
‫شوند‬ ‫طراحی‬ ‫مختلفی‬ ‫اشکال‬ ‫به‬ ‫توانند‬.

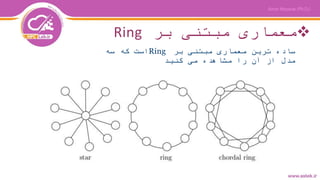

25. ‫بر‬ ‫مبتنی‬ ‫معماری‬Ring
‫بر‬ ‫مبتنی‬ ‫معماری‬ ‫ترین‬ ‫ساده‬Ring‫سه‬ ‫که‬ ‫است‬
‫کنید‬ ‫می‬ ‫مشاهده‬ ‫را‬ ‫آن‬ ‫از‬ ‫مدل‬

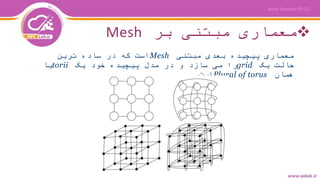

26. ‫بر‬ ‫مبتنی‬ ‫معماری‬Mesh
‫مبتنی‬ ‫بعدی‬ ‫پیچیده‬ ‫معماری‬Mesh‫ترین‬ ‫ساده‬ ‫در‬ ‫که‬ ‫است‬
‫یک‬ ‫حالت‬grid‫یک‬ ‫خود‬ ‫پیچیده‬ ‫مدل‬ ‫در‬ ‫و‬ ‫سازد‬ ‫می‬ ‫را‬torii‫یا‬
‫همان‬Plural of torus‫است‬

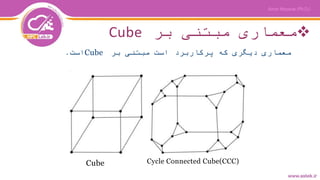

27. ‫بر‬ ‫مبتنی‬ ‫معماری‬Cube
‫بر‬ ‫مبتنی‬ ‫است‬ ‫پرکاربرد‬ ‫که‬ ‫دیگری‬ ‫معماری‬Cube‫است‬.
Cycle Connected Cube(CCC)Cube

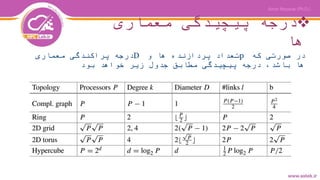

28. ‫معماری‬ ‫پیچیدگی‬ ‫درجه‬
‫ها‬
‫که‬ ‫صورتی‬ ‫در‬p‫و‬ ‫ها‬ ‫پردازنده‬ ‫تعداد‬D‫معماری‬ ‫پراکندگی‬ ‫درجه‬
‫بود‬ ‫خواهد‬ ‫زیر‬ ‫جدول‬ ‫مطابق‬ ‫پیچیدگی‬ ‫درجه‬ ،‫باشد‬ ‫ها‬

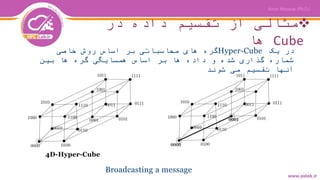

29. ‫در‬ ‫داده‬ ‫تقسیم‬ ‫از‬ ‫مثالی‬
Cube‫ها‬
‫یک‬ ‫در‬Hyper-Cube‫خاصی‬ ‫روش‬ ‫اساس‬ ‫بر‬ ‫محاسباتی‬ ‫های‬ ‫گره‬
‫بین‬ ‫ها‬ ‫گره‬ ‫همسایگی‬ ‫اساس‬ ‫بر‬ ‫ها‬ ‫داده‬ ‫و‬ ‫شده‬ ‫گذاری‬ ‫شماره‬
‫شوند‬ ‫می‬ ‫تقسیم‬ ‫آنها‬
4D-Hyper-Cube
Broadcasting a message

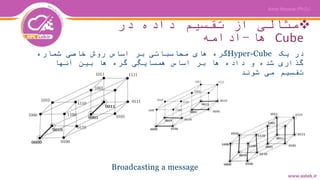

30. ‫در‬ ‫داده‬ ‫تقسیم‬ ‫از‬ ‫مثالی‬
Cube‫ها‬-‫ادامه‬
‫یک‬ ‫در‬Hyper-Cube‫شماره‬ ‫خاصی‬ ‫روش‬ ‫اساس‬ ‫بر‬ ‫محاسباتی‬ ‫های‬ ‫گره‬
‫آنها‬ ‫بین‬ ‫ها‬ ‫گره‬ ‫همسایگی‬ ‫اساس‬ ‫بر‬ ‫ها‬ ‫داده‬ ‫و‬ ‫شده‬ ‫گذاری‬
‫شوند‬ ‫می‬ ‫تقسیم‬
Broadcasting a message

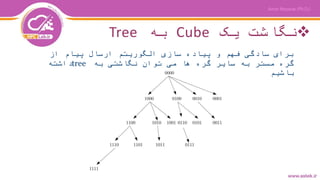

31. ‫یک‬ ‫نگاشت‬Cube‫به‬Tree
‫از‬ ‫پیام‬ ‫ارسال‬ ‫الگوریتم‬ ‫سازی‬ ‫پیاده‬ ‫و‬ ‫فهم‬ ‫سادگی‬ ‫برای‬
‫به‬ ‫نگاشتی‬ ‫توان‬ ‫می‬ ‫ها‬ ‫گره‬ ‫سایر‬ ‫به‬ ‫مستر‬ ‫گره‬tree‫داشته‬
‫باشیم‬

32. ‫مثال‬:Stencil Code
Game of Life

33. ‫عملگرهای‬Stencil
•‫معادالت‬ ‫خطی‬ ‫سیستمهای‬
•‫جزئی‬ ‫دیفرانسیل‬ ‫معادالت‬
Fluid dynamics, heat transfer, image processing (convolution matrix),
cellular automata.

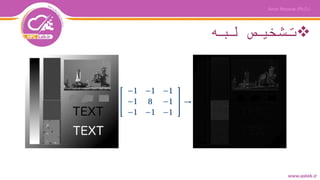

34. ‫لبه‬ ‫تشخیص‬

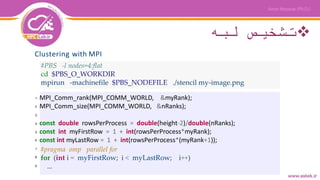

35. ‫لبه‬ ‫تشخیص‬
Clustering with MPI
#PBS -l nodes=4:flat
cd $PBS_O_WORKDIR
mpirun -machinefile $PBS_NODEFILE ./stencil my-image.png
MPI_Comm_rank(MPI_COMM_WORLD, &myRank);
MPI_Comm_size(MPI_COMM_WORLD, &nRanks);
const double rowsPerProcess = double(height-2)/double(nRanks);
const int myFirstRow = 1 + int(rowsPerProcess*myRank);
const int myLastRow = 1 + int(rowsPerProcess*(myRank+1));
#pragma omp parallel for
for (int i = myFirstRow; i < myLastRow; i++)
...
1
2
3
4
5
6
7
8
9

36. ‫عملکرد‬ ‫و‬ ‫کارایی‬

37. Game of Life
•‫دو‬ ‫در‬ ‫تواند‬ ‫می‬ ‫سلول‬ ‫هر‬ ،‫کنید‬ ‫ایجاد‬ ‫بعدی‬ ‫دو‬ ‫گرید‬ ‫یک‬
‫حالت‬alive‫یا‬dead‫باشد‬
•‫است‬ ‫مرتبط‬ ‫خود‬ ‫همسایه‬ ‫هشت‬ ‫با‬ ‫سلول‬ ‫هر‬
o‫از‬ ‫کمتر‬ ‫با‬ ‫سلول‬ ‫هر‬2‫مرد‬ ‫خواهد‬ ‫زنده‬ ‫همسایه‬
o‫با‬ ‫سلول‬ ‫هر‬2‫یا‬3‫نسل‬ ‫در‬ ‫تواند‬ ‫می‬ ‫زنده‬ ‫همسایه‬
‫بماند‬ ‫زنده‬ ‫هم‬ ‫بعد‬
o‫از‬ ‫بیش‬ ‫با‬ ‫سلول‬ ‫هر‬3‫مرد‬ ‫خواهد‬ ‫همسایه‬(‫ازدیاد‬
‫جمعیت‬)
o‫دارای‬ ‫که‬ ‫مرده‬ ‫سلول‬ ‫هر‬3‫می‬ ‫باشد‬ ‫زنده‬ ‫همسایه‬
‫زنده‬ ‫تواند‬‫شود‬

38. Game of Life
•‫الگوی‬ ‫در‬ ‫خوبی‬ ‫به‬ ‫مسئله‬ ‫این‬Stencil
‫شود‬ ‫می‬ ‫منطبق‬
•‫یک‬ ‫به‬ ‫را‬ ‫ماتریس‬ ‫زیر‬ ‫هر‬thread‫می‬
‫سپاریم‬
•‫ماتریس‬ ‫زیر‬ ‫مرز‬ ‫روی‬ ‫های‬ ‫سلول‬ ‫برای‬
‫افتاد؟‬ ‫خواهد‬ ‫اتفاقی‬ ‫چه‬
•Ghost Cells‫راهکارهای‬ ‫از‬ ‫یکی‬
‫است‬ ‫کاندید‬
•‫هر‬thread‫های‬ ‫داده‬ ‫از‬ ‫کپی‬ ‫یک‬
‫می‬ ‫نگه‬ ‫را‬ ‫خود‬ ‫های‬ ‫همسایه‬
‫دارد‬
•‫این‬Ghost Cells‫بار‬ ‫هر‬ ‫در‬ ‫باید‬
‫روز‬ ‫به‬ ،‫الگوریتم‬ ‫تکرار‬

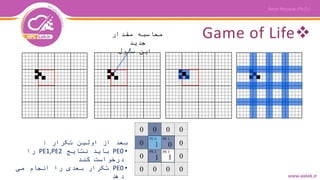

39. Game of Life‫مقدار‬ ‫محاسبه‬
‫جدید‬
‫سلول‬ ‫این‬
‫تکرار‬ ‫اولین‬ ‫از‬ ‫بعد‬:
•PE0‫نتایج‬ ‫باید‬PE1,PE2‫را‬
‫کند‬ ‫درخواست‬
•PE0‫می‬ ‫انجام‬ ‫را‬ ‫بعدی‬ ‫تکرار‬
‫دهد‬

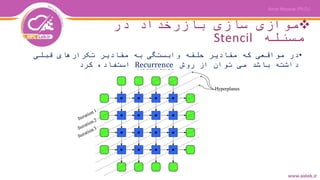

40. ‫در‬ ‫بازرخداد‬ ‫سازی‬ ‫موازی‬
‫مسئله‬Stencil
•‫قبلی‬ ‫تکرارهای‬ ‫مقادیر‬ ‫به‬ ‫وابستگی‬ ‫حلقه‬ ‫مقادیر‬ ‫که‬ ‫مواقعی‬ ‫در‬
‫روش‬ ‫از‬ ‫توان‬ ‫می‬ ‫باشد‬ ‫داشته‬Recurrence‫کرد‬ ‫استفاده‬

41. ‫مثال‬:‫انتگرال‬
‫عددی‬

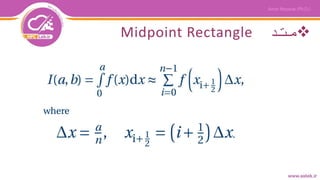

42. ‫متد‬Midpoint Rectangle

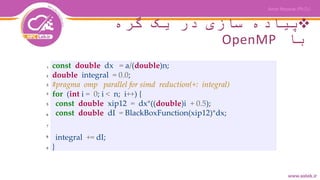

43. ‫گره‬ ‫یک‬ ‫در‬ ‫سازی‬ ‫پیاده‬
‫با‬OpenMP
const double dx = a/(double)n;
double integral = 0.0;
#pragma omp parallel for simd reduction(+: integral)
for (int i = 0; i < n; i++) {
const double xip12 = dx*((double)i + 0.5);
const double dI = BlackBoxFunction(xip12)*dx;
integral += dI;
}
1
2
3
4
5
6
7
8
9

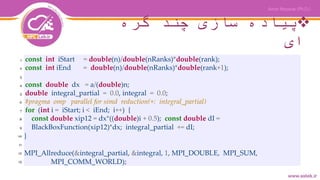

44. ‫گره‬ ‫چند‬ ‫سازی‬ ‫پیاده‬
‫ای‬
const int iStart = double(n)/double(nRanks)*double(rank);
const int iEnd = double(n)/double(nRanks)*double(rank+1);
const double dx = a/(double)n;
double integral_partial = 0.0, integral = 0.0;
#pragma omp parallel for simd reduction(+: integral_partial)
for (int i = iStart; i < iEnd; i++) {
const double xip12 = dx*((double)i + 0.5); const double dI =
BlackBoxFunction(xip12)*dx; integral_partial += dI;
}
MPI_Allreduce(&integral_partial, &integral, 1, MPI_DOUBLE, MPI_SUM,
MPI_COMM_WORLD);
1
2
3
4
5
6
7
8
9
10
11
12
13

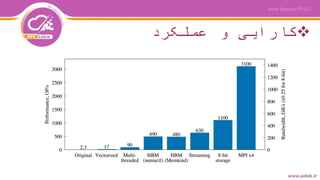

45. ‫عملکرد‬ ‫و‬ ‫کارایی‬

46. ‫بیشتر‬ ‫یادگیری‬

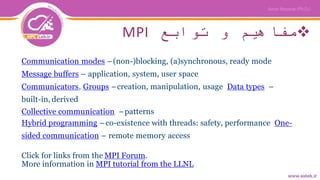

47. ‫توابع‬ ‫و‬ ‫مفاهیم‬MPI
Communication modes –(non-)blocking, (a)synchronous, ready mode
Message buffers – application, system, user space
Communicators, Groups –creation, manipulation, usage Data types –
built-in, derived
Collective communication –patterns
Hybrid programming –co-existence with threads: safety, performance One-
sided communication – remote memory access
Click for links from the MPI Forum.
More information in MPI tutorial from the LLNL

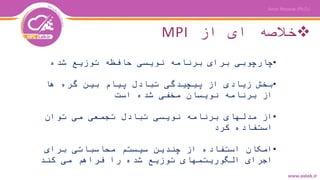

48. ‫از‬ ‫ای‬ ‫خالصه‬MPI
•‫شده‬ ‫توزیع‬ ‫حافظه‬ ‫نویسی‬ ‫برنامه‬ ‫برای‬ ‫چارچوبی‬
•‫ها‬ ‫گره‬ ‫بین‬ ‫پیام‬ ‫تبادل‬ ‫پیچیدگی‬ ‫از‬ ‫زیادی‬ ‫بخش‬
‫است‬ ‫شده‬ ‫مخفی‬ ‫نویسان‬ ‫برنامه‬ ‫از‬
•‫توان‬ ‫می‬ ‫تجمعی‬ ‫تبادل‬ ‫نویسی‬ ‫برنامه‬ ‫مدلهای‬ ‫از‬
‫کرد‬ ‫استفاده‬
•‫برای‬ ‫محاسباتی‬ ‫سیستم‬ ‫چندین‬ ‫از‬ ‫استفاده‬ ‫امکان‬
‫کند‬ ‫می‬ ‫فراهم‬ ‫را‬ ‫شده‬ ‫توزیع‬ ‫الگوریتمهای‬ ‫اجرای‬
