1. Стрілецька
зброя ЗС
України.
Проект виконали:
учні 11-Б класу ХСШ №75
Давидов Денис, Коляда

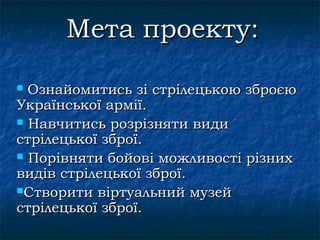

2. Мета проекту:
 Ознайомитись зі стрілецькою зброєю
Української армії.
 Навчитись розрізняти види
стрілецької зброї.
 Порівняти бойові можливості різних
видів стрілецької зброї.
Створити віртуальний музей
стрілецької зброї.

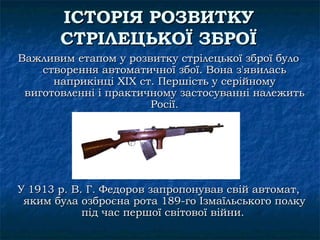

3. ІСТОРІЯ РОЗВИТКУ
СТРІЛЕЦЬКОЇ ЗБРОЇ
Важливим етапом у розвитку стрілецької зброї було
створення автоматичної збої. Вона з'явилась
наприкінці XIX ст. Першість у серійному
виготовленні і практичному застосуванні належить
Росії.
У 1913 р. В. Г. Федоров запропонував свій автомат,
яким була озброєна рота 189-го Ізмаїльського полку
під час першої світової війни.

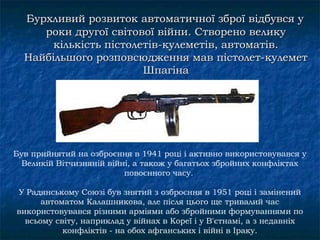

4. Бурхливий розвиток автоматичної зброї відбувся у
роки другої світової війни. Створено велику
кількість пістолетів-кулеметів, автоматів.
Найбільшого розповсюдження мав пістолет-кулемет
Шпагіна
Був прийнятий на озброєння в 1941 році і активно використовувався у
Великій Вітчизняній війні, а також у багатьох збройних конфліктах
повоєнного часу.
У Радянському Союзі був знятий з озброєння в 1951 році і замінений
автоматом Калашникова, але після цього ще тривалий час
використовувався різними арміями або збройними формуваннями по
всьому світу, наприклад у війнах в Кореї і у В'єтнамі, а з недавніх
конфліктів - на обох афганських і війні в Іраку.

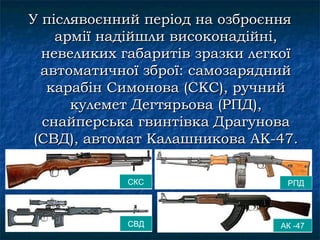

5. У післявоєнний період на озброєння
армії надійшли високонадійні,
невеликих габаритів зразки легкої
автоматичної зброї: самозарядний
карабін Симонова (СКС), ручний
кулемет Дегтярьова (РПД),
снайперська гвинтівка Драгунова
(СВД), автомат Калашникова АК-47.
СКС РПД
СВД АК -47

6. На, початку 50-х років розпочалась
ера автомата Калашникова —
найкращого зразка стрілецької зброї
XX століття, модифікації якого є на
озброєнні багатьох армій світу, в тому
числі і Збройних Сил України.

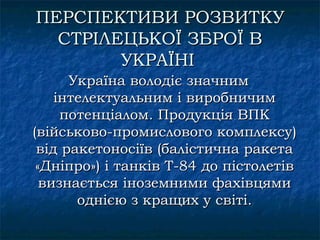

7. ПЕРСПЕКТИВИ РОЗВИТКУ
СТРІЛЕЦЬКОЇ ЗБРОЇ В
УКРАЇНІ
Україна володіє значним
інтелектуальним і виробничим
потенціалом. Продукція ВПК
(військово-промислового комплексу)
від ракетоносіїв (балістична ракета
«Дніпро») і танків Т-84 до пістолетів
визнається іноземними фахівцями
однією з кращих у світі.

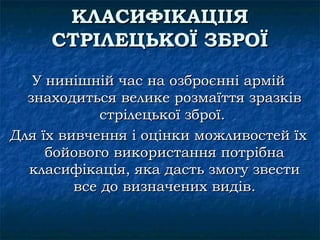

8. КЛАСИФІКАЦІІЯ
СТРІЛЕЦЬКОЇ ЗБРОЇ
У нинішній час на озброєнні армій
знаходиться велике розмаїття зразків
стрілецької зброї.
Для їх вивчення і оцінки можливостей їх
бойового використання потрібна
класифікація, яка дасть змогу звести
все до визначених видів.

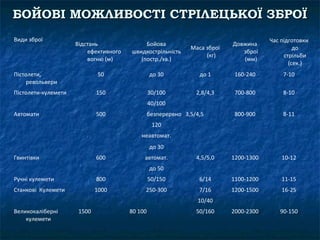

10. БОЙОВІ МОЖЛИВОСТІ СТРІЛЕЦЬКОЇ ЗБРОЇ
Види зброї Час підготовки
Відстань Бойова Довжина
Маса зброї до
ефективного швидкострільність зброї
(кг) стрільби
вогню (м) (постр./хв.) (мм)
(сек.)
Пістолети, 50 до 30 до 1 160-240 7-10
револьвери
Пістолети-кулемети 150 30/100 2,8/4,3 700-800 8-10
40/100
Автомати 500 безперервно 3,5/4,5 800-900 8-11
120
неавтомат.
до 30
Гвинтівки 600 автомат. 4,5/5,0 1200-1300 10-12
до 50
Ручні кулемети 800 50/150 6/14 1100-1200 11-15
Станкові Кулемети 1000 250-300 7/16 1200-1500 16-25
10/40
Великокаліберні 1500 80 100 50/160 2000-2300 90-150
кулемети

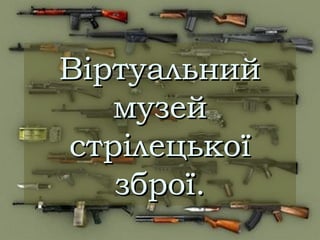

11. Віртуальний
музей
стрілецької
зброї.

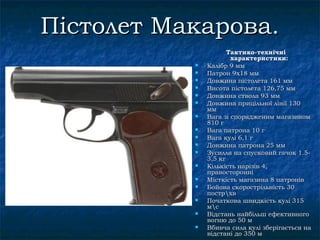

12. Пістолет Макарова.
Тактико-технічні
характеристики:
 Калібр 9 мм
 Патрон 9х18 мм
 Довжина пістолета 161 мм
 Висота пістолета 126,75 мм
 Довжина ствола 93 мм
 Довжина прицільної лінії 130
мм
 Вага зі спорядженим магазином
810 г
 Вага патрона 10 г
 Вага кулі 6,1 г
 Довжина патрона 25 мм
 Зусилля на спусковий гачок 1.5-
3,5 кг
 Кількість нарізів 4,
правосторонні
 Місткість магазина 8 патронів
 Бойова скорострільність 30
пострхв
 Початкова швидкість кулі 315
мс
 Відстань найбільш ефективного
вогню до 50 м
 Вбивча сила кулі зберігається на
відстані до 350 м

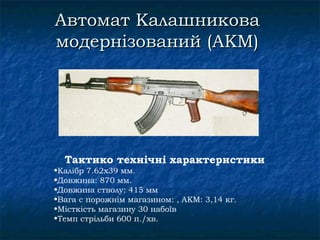

13. Автомат Калашникова
модернізований (АКМ)
Тактико технічні характеристики
•Калібр 7.62x39 мм.
•Довжина: 870 мм.
•Довжина стволу: 415 мм
•Вага с порожнім магазином: , АКМ: 3,14 кг.
•Місткість магазину 30 набоїв
•Темп стрільби 600 п./хв.

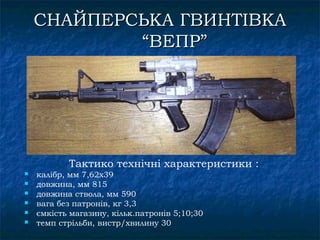

14. СНАЙПЕРСЬКА ГВИНТІВКА
“ВЕПР”
Тактико технічні характеристики :
 калібр, мм 7,62х39
 довжина, мм 815
 довжина ствола, мм 590
 вага без патронів, кг 3,3
 ємкість магазину, кільк.патронів 5;10;30
 темп стрільби, вистр/хвилину 30

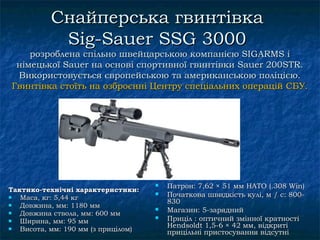

15. Снайперська гвинтівка
Sig-Sauer SSG 3000
розроблена спільно швейцарською компанією SIGARMS і
німецької Sauer на основі спортивної гвинтівки Sauer 200STR.
Використовується європейською та американською поліцією.
Гвинтівка стоїть на озброєнні Центру спеціальних операцій СБУ.
 Патрон: 7,62 × 51 мм НАТО (.308 Win)
Тактико-технічні характеристики:
 Маса, кг: 5,44 кг
 Початкова швидкість кулі, м / с: 800-
830
 Довжина, мм: 1180 мм
 Довжина ствола, мм: 600 мм
 Магазин: 5-зарядний
 Ширина, мм: 95 мм
 Приціл : оптичний змінної кратності
Hendsoldt 1,5-6 × 42 мм, відкриті
 Висота, мм: 190 мм (з прицілом) прицільні пристосування відсутні

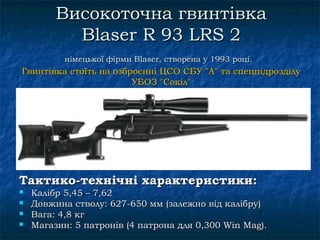

16. Високоточна гвинтівка
Blaser R 93 LRS 2
німецької фірми Blaser, створена у 1993 році.
Гвинтівка стоїть на озброєнні ЦСО СБУ "А" та спецпідрозділу
УБОЗ "Сокіл"
Тактико-технічні характеристики:
 Калібр 5,45 – 7,62
 Довжина стволу: 627-650 мм (залежно від калібру)
 Вага: 4,8 кг
 Магазин: 5 патронів (4 патрона для 0,300 Win Mag).

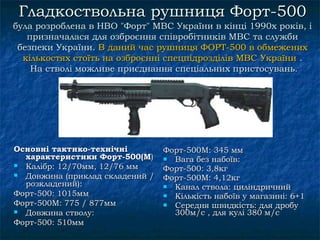

17. Гладкоствольнa рушниця Форт-500
булa розробленa в НВО "Форт" МВС України в кінці 1990х років, і
призначалася для озброєння співробітників МВС та служби
безпеки України. В даний час рушниця ФОРТ-500 в обмежених
кількостях стoїть на озброєнні спецпідрозділів МВС України .
На ствoлі можливе приєднання спеціальних пристосувань.
Основні тактико-технічні Форт-500М: 345 мм
характеристики Форт-500(M)  Вага без набоїв:
 Калібр: 12/70мм, 12/76 мм Форт-500: 3,8кг
 Довжина (приклад складeний / Форт-500М: 4,12кг
розкладений):  Канал ствола: циліндричний
Форт-500: 1015мм  Кількість набоїв у магазині: 6+1
Форт-500М: 775 / 877мм  Середня швидкість: для дробу
 Довжина стволу: 300м/с , для кулі 380 м/с
Форт-500: 510мм

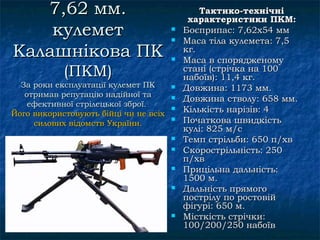

18. 7,62 мм. Тактико-технічні
характеристики ПКМ:
кулемет 

Боєприпас: 7,62х54 мм
Маса тіла кулемета: 7,5
Калашнікова ПК 
кг.
Маса в спорядженому
(ПКМ) стані (стрічка на 100
набоїв): 11,4 кг.
За роки експлуатації кулемет ПК  Довжина: 1173 мм.
отримав репутацію надійної та  Довжина стволу: 658 мм.
ефективної стрілецької зброї.
Його використовують бійці чи не всіх
 Кількість нарізів: 4
силових відомств України.
 Початкова швидкість
кулі: 825 м/с
 Темп стрільби: 650 п/хв
 Скорострільність: 250
п/хв
 Прицільна дальність:
1500 м.
 Дальність прямого
пострілу по ростовій
фігурі: 650 м.
 Місткість стрічки:
100/200/250 набоїв

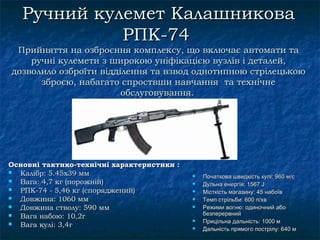

19. Ручний кулемет Калашникова
РПК-74
Прийняття на озброєння комплексу, що включає автомати та
ручні кулемети з широкою уніфікацією вузлів і деталей,
дозволило озброїти відділення та взвод однотипнoю стрілецькoю
зброєю, набагато спроствши навчання та технічне
обслуговування.
Основні тактико-технічні характеристики :
 Калібр: 5.45x39 мм  Початкова швидкість кулі: 960 м/с
 Вага: 4,7 кг (порожній)  Дульнa енергія: 1567 J
 РПК-74 - 5,46 кг (споряджений)  Місткість магазину: 45 набоїв
 Довжина: 1060 мм  Темп стрільби: 600 п/хв
 Довжина стволу: 590 мм  Режими вогню: одиночний або
безперервний
 Вага набою: 10,2г
 Прицільнa дальність: 1000 м
 Вага кулі: 3,4г  Дальність прямого пострілу: 640 м

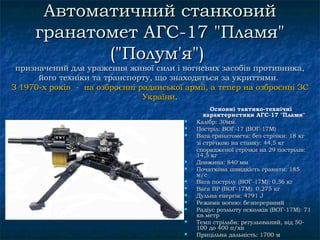

20. Автоматичний станковий
гранатомет АГС-17 "Пламя"
("Полум'я")
призначений для ураження живої сили і вогневих засобів противника,
його техніки та транспорту, що знаходяться за укриттями.
З 1970-х років - на озброєнні радянської армії, а тепер на озброєнні ЗС
України.
Основні тактико-технічні
характеристики АГС-17 "Пламя"
 Калібр: 30мм.
 Постріл: ВOГ-17 (ВOГ-17М)
 Вага гранатомета: без стрічки: 18 кг
зі стрічкою на станку: 44,5 кг
спорядженої стрічки на 29 пострілів:
14,5 кг
 Довжина: 840 мм
 Початкова швидкість гранати: 185
м/с
 Вага пострілу (ВOГ-17М): 0,36 кг
 Вага ВР (ВOГ-17М): 0,275 кг
 Дульнa енергія: 4791 J
 Режими вогню: безперервний
 Радіус розльоту осколків (ВOГ-17М): 71
кв.метр
 Темп стрільби: регульований, від 50-
100 до 400 п/хв
 Прицільнa дальність: 1700 м
