Відділення в бою

Тема 3 : Відділення в бою
“Захист Вітчизни”
Розділ 3

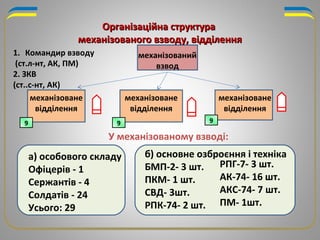

Організаційна структураОрганізаційна структура
механізованого взводу, відділеннямеханізованого взводу, відділення
1. Командир взводу
(ст.л-нт, АК, ПМ)
2. ЗКВ
(ст..с-нт, АК)
механізований
взвод
механізоване
відділення
9
9 9
У механізованому взводі:
а) особового складу
Офіцерів - 1
Сержантів - 4
Солдатів - 24
Усього: 29
б) основне озброєння і техніка
БМП-2- 3 шт.
ПКМ- 1 шт.
СВД- 3шт.
РПК-74- 2 шт.
РПГ-7- 3 шт.
АК-74- 16 шт.
АКС-74- 7 шт.
ПМ- 1шт.

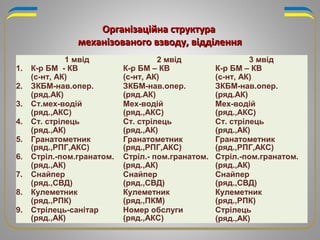

1 мвід 2 мвід 3 мвід
1. К-р БМ - КВ
(с-нт, АК)
К-р БМ – КВ
(с-нт, АК)
К-р БМ – КВ
(с-нт, АК)
2. ЗКБМ-нав.опер.
(ряд.АК)
ЗКБМ-нав.опер.
(ряд.АК)
ЗКБМ-нав.опер.
(ряд.АК)
3. Ст.мех-водій
(ряд.,АКС)
Мех-водій
(ряд.,АКС)
Мех-водій
(ряд.,АКС)
4. Ст. стрілець
(ряд.,АК)
Ст. стрілець
(ряд.,АК)
Ст. стрілець
(ряд.,АК)
5. Гранатометник
(ряд.,РПГ,АКС)
Гранатометник
Гранатометник
6. Стріл.-пом.гранатом.
(ряд.,АК)
Стріл.- пом.гранатом.
(ряд.,АК)
Стріл.-пом.гранатом.
(ряд.,АК)
7. Снайпер
(ряд.,СВД)
Снайпер
(ряд.,СВД)
Снайпер
(ряд.,СВД)
8. Кулеметник
(ряд.,РПК)
Кулеметник
(ряд.,ПКМ)
Кулеметник
(ряд.,РПК)
9. Стрілець-санітар
(ряд.,АК)
Номер обслуги
(ряд.,АКС)
Стрілець
(ряд.,АК)
Організаційна структураОрганізаційна структура
механізованого взводу, відділеннямеханізованого взводу, відділення

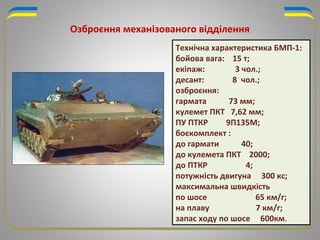

Технічна характеристика БМП-1:
бойова вага: 15 т;
екіпаж: 3 чол.;
десант: 8 чол.;
озброєння:
гармата 73 мм;
кулемет ПКТ 7,62 мм;
ПУ ПТКР 9П135М;
боєкомплект :
до гармати 40;
до кулемета ПКТ 2000;
до ПТКР 4;
потужність двигуна 300 кс;
максимальна швидкість
по шосе 65 км/г;
на плаву 7 км/г;
запас ходу по шосе 600км.
Озброєння механізованого відділення

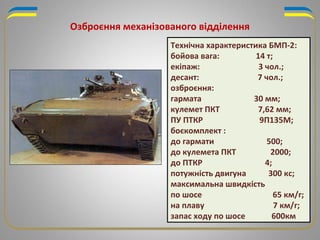

Технічна характеристика БМП-2:
бойова вага: 14 т;
екіпаж: 3 чол.;
десант: 7 чол.;
озброєння:
гармата 30 мм;
кулемет ПКТ 7,62 мм;
ПУ ПТКР 9П135М;
боєкомплект :
до гармати 500;
до кулемета ПКТ 2000;
до ПТКР 4;
потужність двигуна 300 кс;
максимальна швидкість
по шосе 65 км/г;
на плаву 7 км/г;
запас ходу по шосе 600км

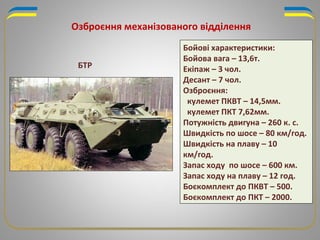

Бойові характеристики:
Бойова вага – 13,6т.
Екіпаж – 3 чол.
Десант – 7 чол.
Озброєння:
кулемет ПКВТ – 14,5мм.
кулемет ПКТ 7,62мм.
Потужність двигуна – 260 к. с.
Швидкість по шосе – 80 км/год.
Швидкість на плаву – 10
км/год.
Запас ходу по шосе – 600 км.
Запас ходу на плаву – 12 год.
Боєкомплект до ПКВТ – 500.
Боєкомплект до ПКТ – 2000.
БТР

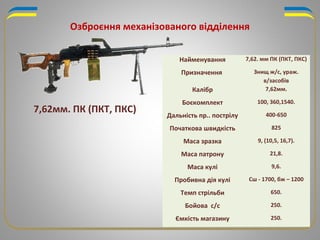

Найменування 7,62. мм ПК (ПКТ, ПКС)
Призначення Знищ ж/с, ураж.
в/засобів
Калібр 7,62мм.
Боєкомплект 100, 360,1540.
Дальність пр.. пострілу 400-650
Початкова швидкість 825
Маса зразка 9, (10,5, 16,7).
Маса патрону 21,8.
Маса кулі 9,6.
Пробивна дія кулі Сш - 1700, бж – 1200
Темп стрільби 650.
Бойова с/с 250.
Ємкість магазину 250.
7,62мм. ПК (ПКТ, ПКС)

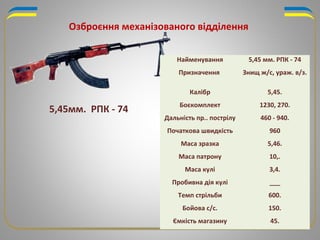

Найменування 5,45 мм. РПК - 74
Призначення Знищ ж/с, ураж. в/з.
Калібр 5,45.
Боєкомплект 1230, 270.
Дальність пр.. пострілу 460 - 940.
Початкова швидкість 960
Маса зразка 5,46.
Маса патрону 10,.
Маса кулі 3,4.
Пробивна дія кулі ___
Темп стрільби 600.
Бойова с/с. 150.
Ємкість магазину 45.
5,45мм. РПК - 74

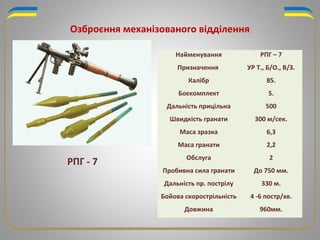

Найменування РПГ – 7
Призначення УР Т., Б/О., В/З.
Калібр 85.
Боєкомплект 5.
Дальність прицільна 500
Швидкість гранати 300 м/сек.
Маса зразка 6,3
Маса гранати 2,2
Обслуга 2
Пробивна сила гранати До 750 мм.
Дальність пр. пострілу 330 м.
Бойова скорострільність 4 -6 постр/хв.
Довжина 960мм.
РПГ - 7

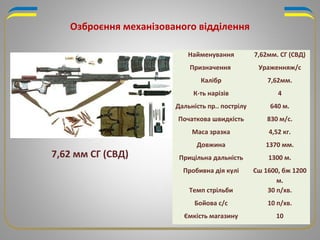

Найменування 7,62мм. СГ (СВД)
Призначення Ураженняж/с
Калібр 7,62мм.
К-ть нарізів 4
Дальність пр.. пострілу 640 м.
Початкова швидкість 830 м/с.
Маса зразка 4,52 кг.
Довжина 1370 мм.
Прицільна дальність 1300 м.
Пробивна дія кулі Сш 1600, бж 1200
м.
Темп стрільби 30 п/хв.
Бойова с/с 10 п/хв.
Ємкість магазину 10
7,62 мм СГ (СВД)

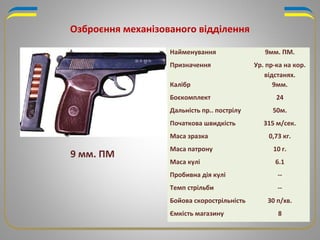

Найменування 9мм. ПМ.
Призначення Ур. пр-ка на кор.
відстанях.
Калібр 9мм.
Боєкомплект 24
Дальність пр.. пострілу 50м.
Початкова швидкість 315 м/сек.
Маса зразка 0,73 кг.
Маса патрону 10 г.
Маса кулі 6.1
Пробивна дія кулі --
Темп стрільби --
Бойова скорострільність 30 п/хв.
9 мм. ПМ

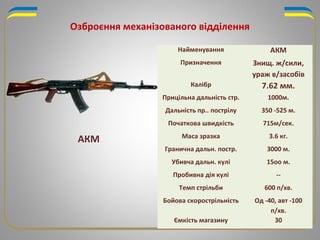

Найменування АКМ
Призначення Знищ. ж/сили,
ураж в/засобів
Калібр 7.62 мм.
Прицільна дальність стр. 1000м.
Дальність пр.. пострілу 350 -525 м.
Початкова швидкість 715м/сек.
Маса зразка 3.6 кг.
Гранична дальн. постр. 3000 м.
Убивча дальн. кулі 15оо м.
Бойова скорострільність Од -40, авт -100
п/хв.
АКМ

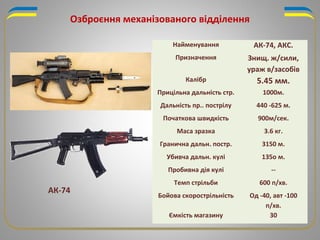

Найменування АК-74, АКС.
Призначення Знищ. ж/сили,
ураж в/засобів
Калібр 5.45 мм.
Прицільна дальність стр. 1000м.
Дальність пр.. пострілу 440 -625 м.
Початкова швидкість 900м/сек.
Маса зразка 3.6 кг.
Гранична дальн. постр. 3150 м.
Убивча дальн. кулі 135о м.
Бойова скорострільність Од -40, авт -100
п/хв.
АК-74

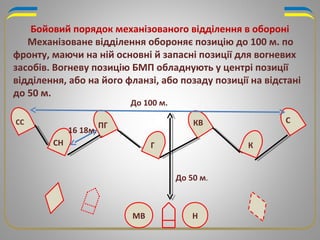

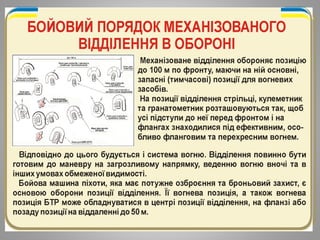

Бойовий порядок механізованого відділення в обороні
Механізоване відділення обороняє позицію до 100 м. по
фронту, маючи на ній основні й запасні позиції для вогневих
засобів. Вогневу позицію БМП обладнують у центрі позиції
відділення, або на його фланзі, або позаду позиції на відстані
до 50 м.
МВ Н
СС
СН
ПГ
Г
КВ
К
С
До 100 м.
До 50 м.
16 18м.

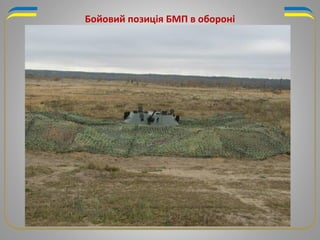

Бойовий позиція БМП в обороні

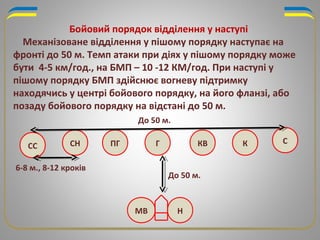

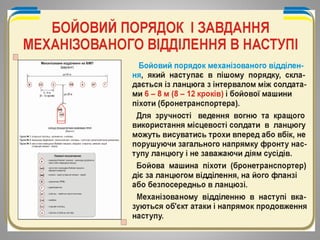

Бойовий порядок відділення у наступі
Механізоване відділення у пішому порядку наступає на
фронті до 50 м. Темп атаки при діях у пішому порядку може
бути 4-5 км/год., на БМП – 10 -12 КМ/год. При наступі у
пішому порядку БМП здійснює вогневу підтримку
находячись у центрі бойового порядку, на його фланзі, або
позаду бойового порядку на відстані до 50 м.
СНСС ПГ Г КВ
МВ Н
К С
До 50 м.
До 50 м.
6-8 м., 8-12 кроків
