プロトタイピングの潮流とデザイナーへの提言
2012年11月14日に2012年度JEITA（電子情報産業協会）デザイン委員会ヒューマンインタフェースデザイン専門委員会で行った講演資料です。
More Related Content
プロトタイピングの潮流とデザイナーへの提言

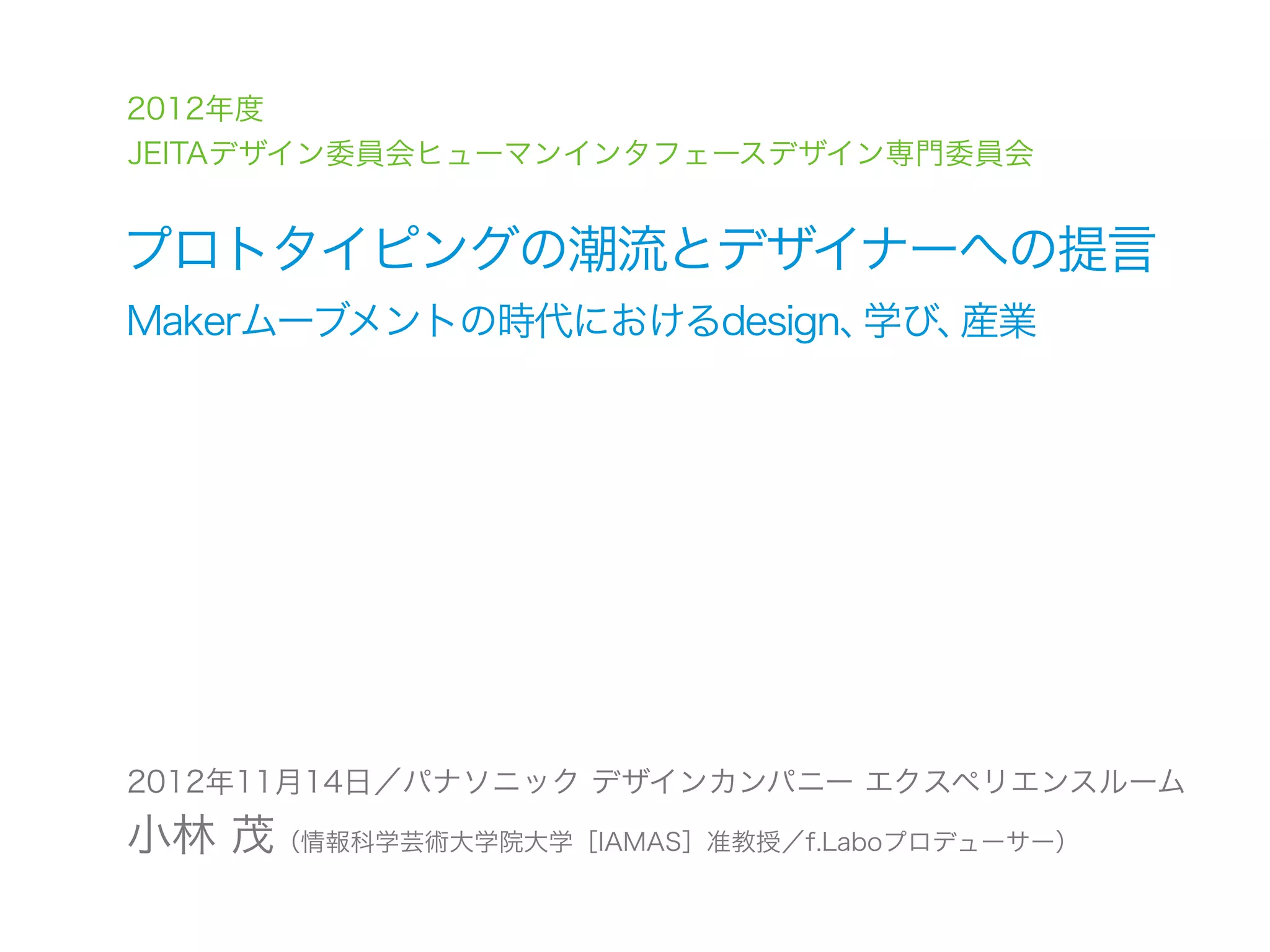

- 1. 2012年度 JEITAデザイン委員会ヒューマンインタフェースデザイン専門委員会 プロトタイピングの潮流とデザイナーへの提言 Makerムーブメントの時代におけるdesign、学び、産業 2012年11月14日／パナソニック デザインカンパニー エクスペリエンスルーム 小林茂（情報科学芸術大学院大学［IAMAS］准教授／f.Laboプロデューサー）
- 3. 情報科学芸術大学院大学 Institute of AdvancedMedia Arts and Sciences イアマス
- 4.
- 5.
- 6.
- 7.
- 9.
- 10.

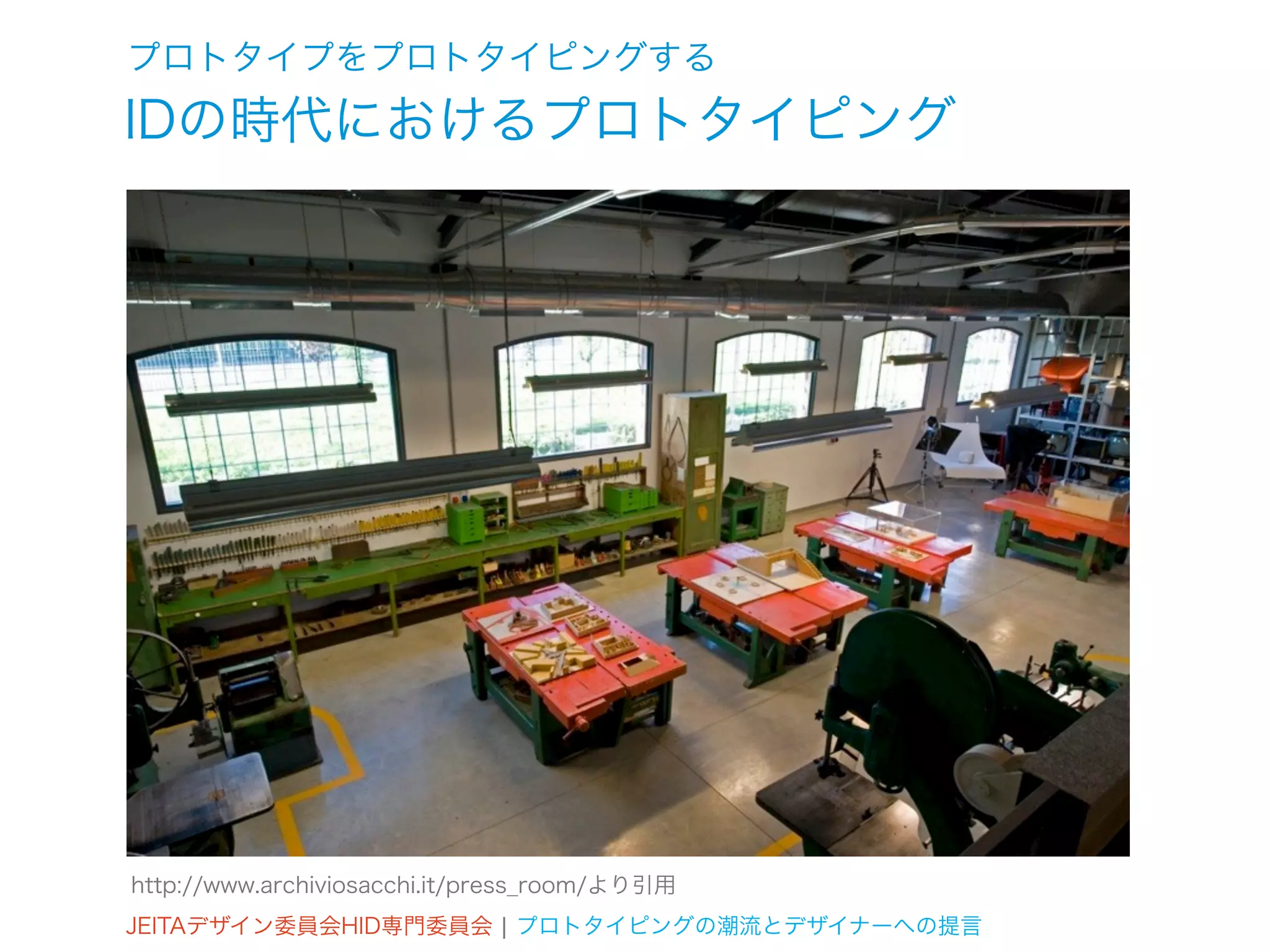

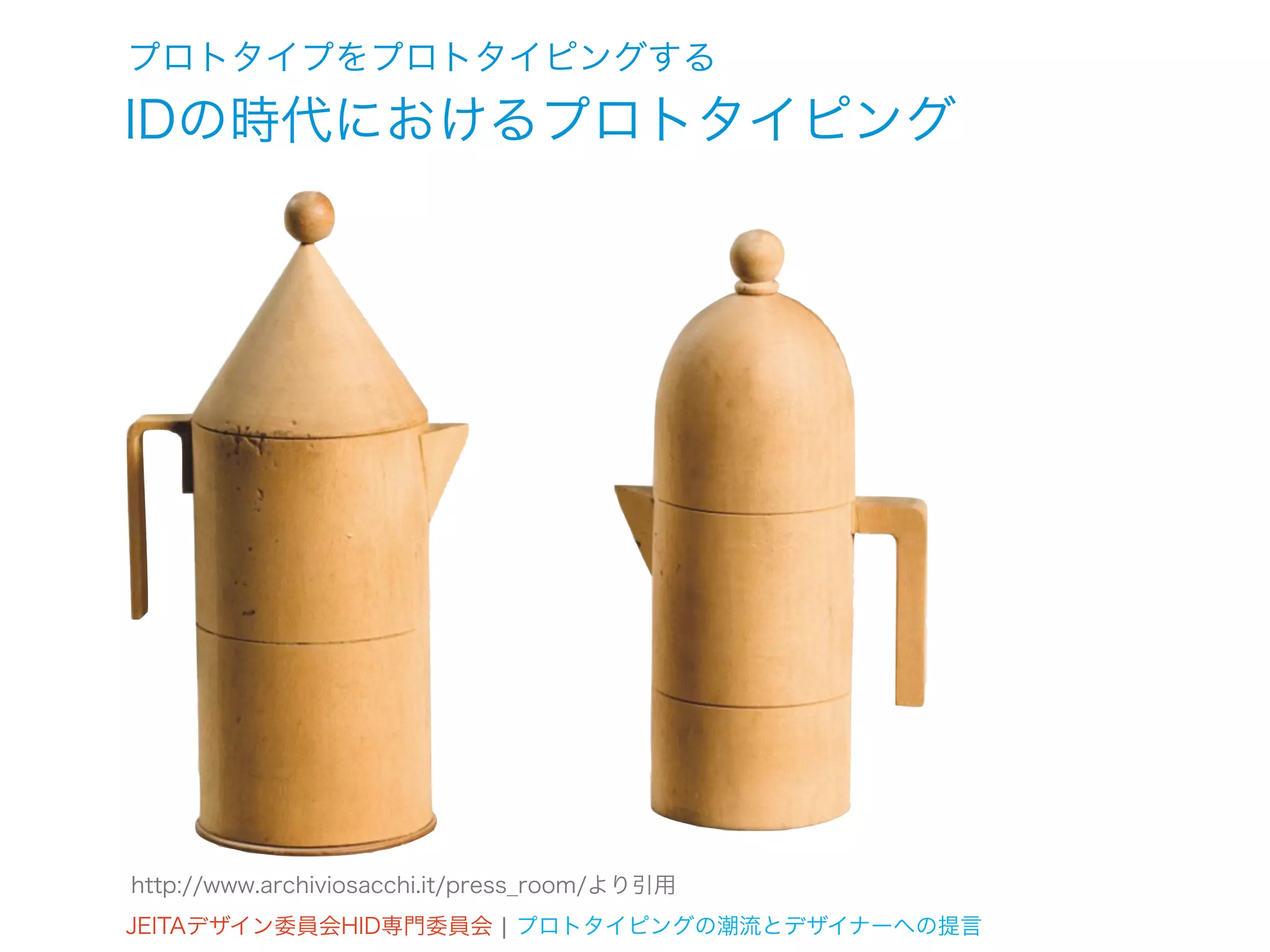

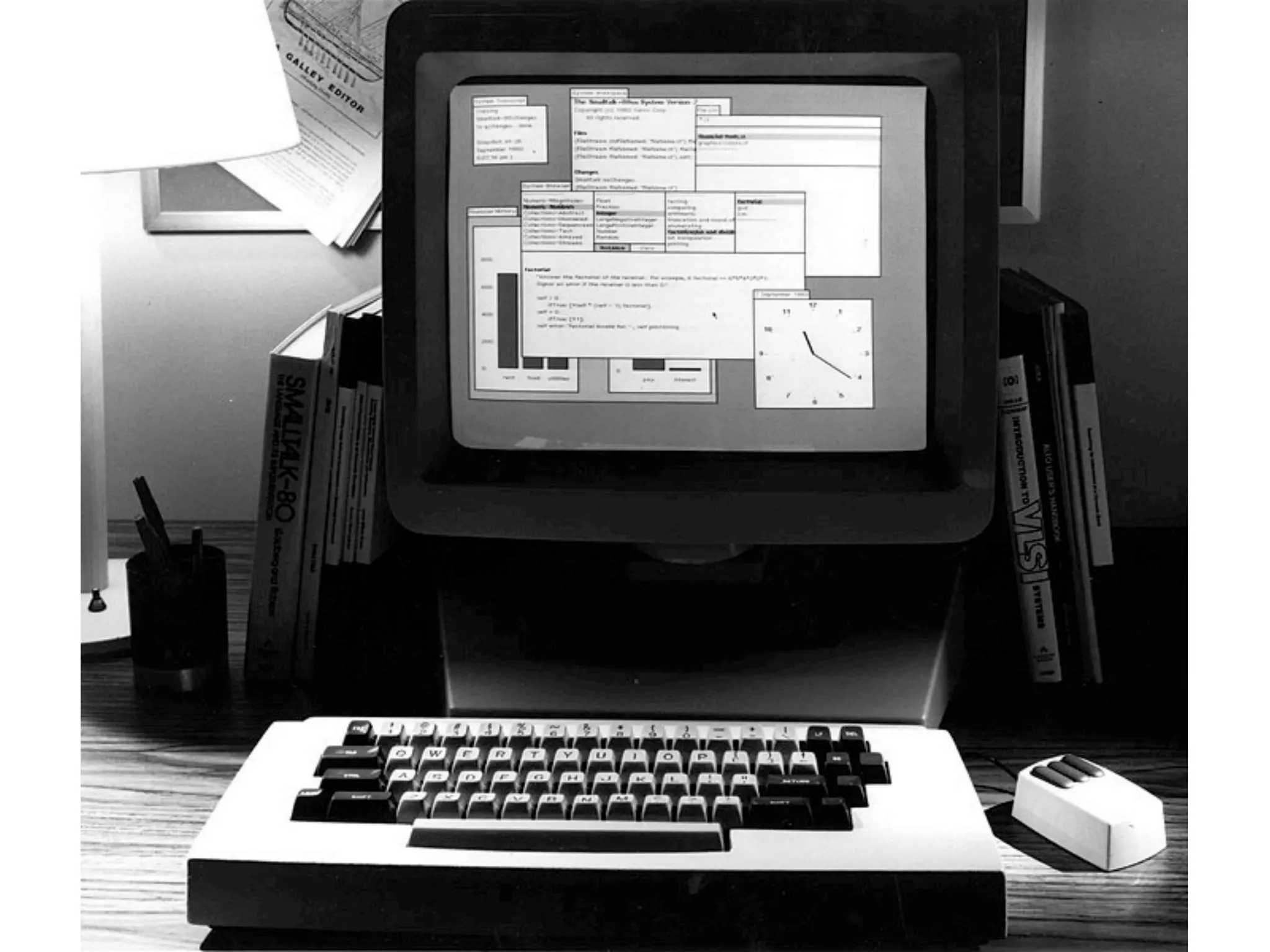

- 13. プロトタイプをプロトタイピングする IDの時代におけるプロトタイピング Giovanni Sacchi（1913∼2005年） http://www.archiviosacchi.it/press_room/より引用 JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言

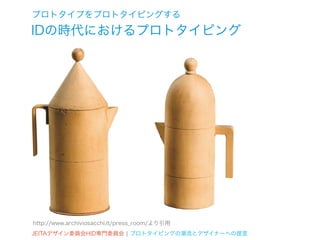

- 14.
- 15.

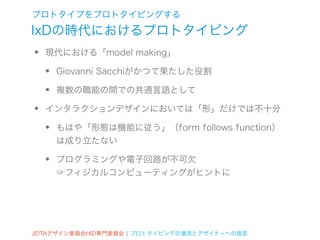

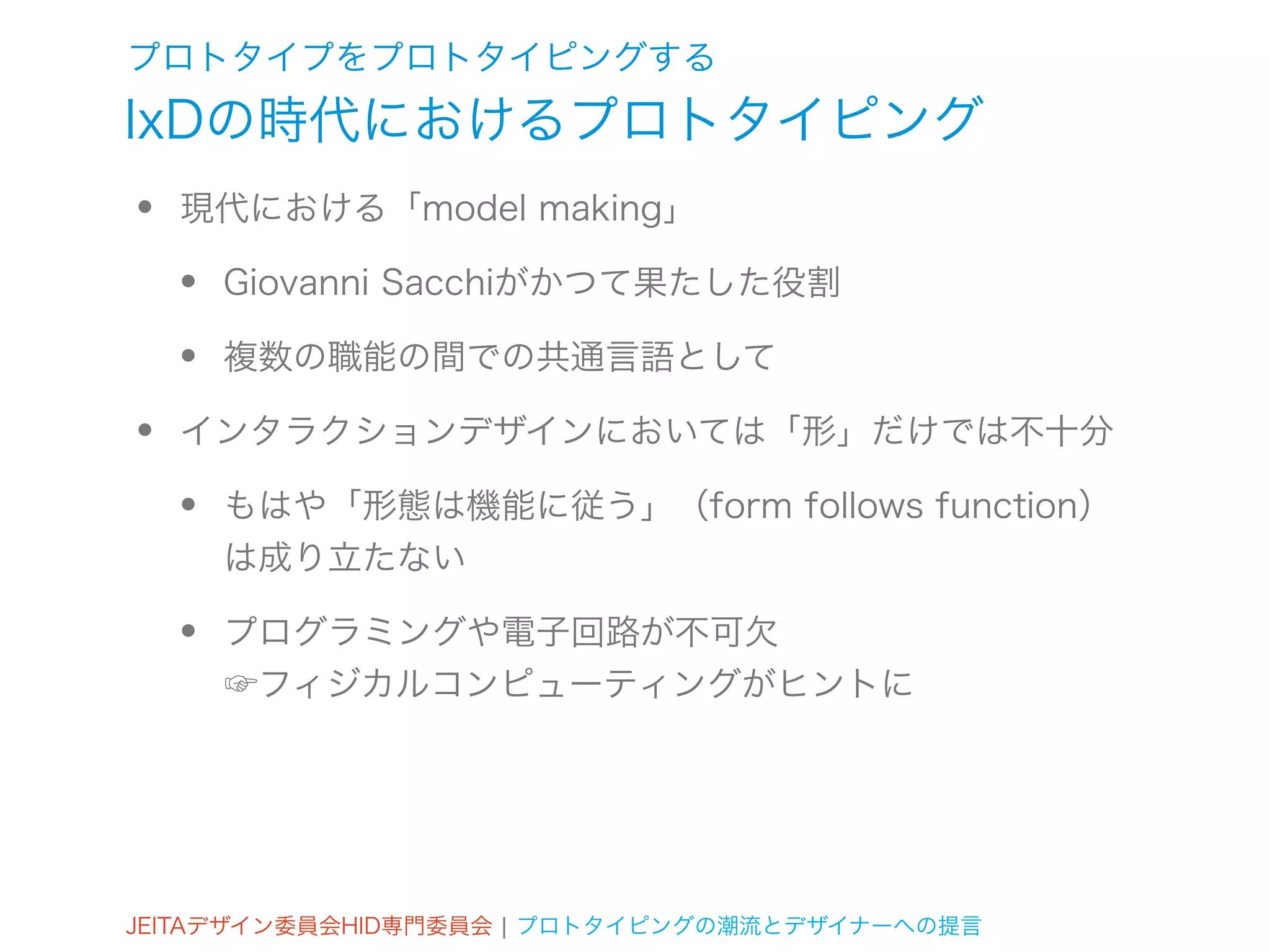

- 16. プロトタイプをプロトタイピングする IxDの時代におけるプロトタイピング • 現代における「model making」 • Giovanni Sacchiがかつて果たした役割 • 複数の職能の間での共通言語として • インタラクションデザインにおいては「形」だけでは不十分 • もはや「形態は機能に従う」（form follows function） は成り立たない • プログラミングや電子回路が不可欠 ☞フィジカルコンピューティングがヒントに JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言

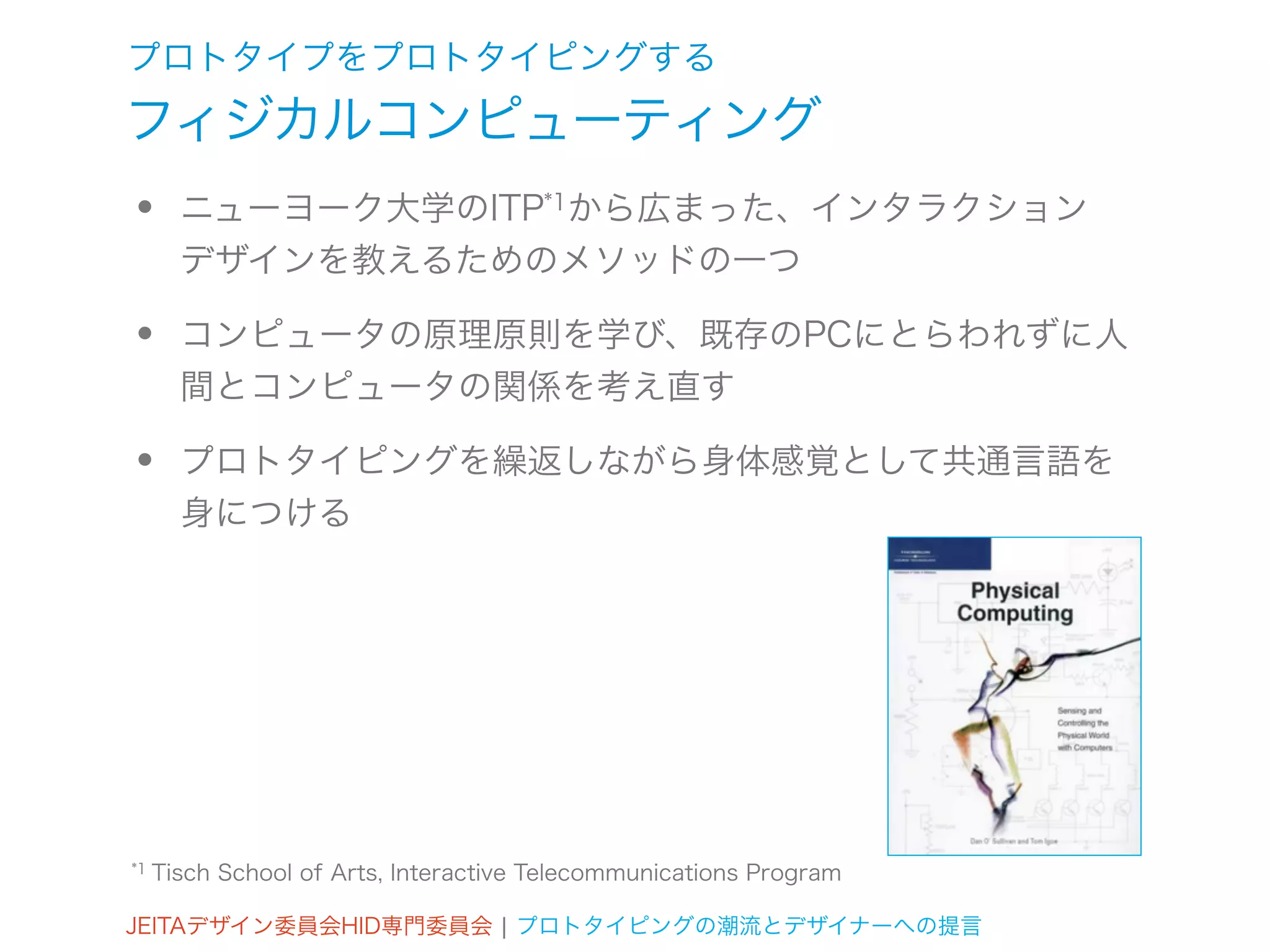

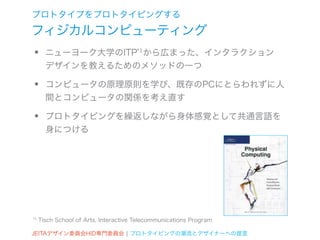

- 17. プロトタイプをプロトタイピングする フィジカルコンピューティング • ニューヨーク大学のITP*1から広まった、インタラクション デザインを教えるためのメソッドの一つ • コンピュータの原理原則を学び、既存のPCにとらわれずに人 間とコンピュータの関係を考え直す • プロトタイピングを繰返しながら身体感覚として共通言語を 身につける *1 Tisch School of Arts, Interactive Telecommunications Program JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言

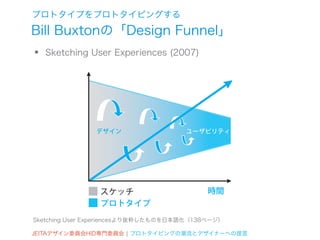

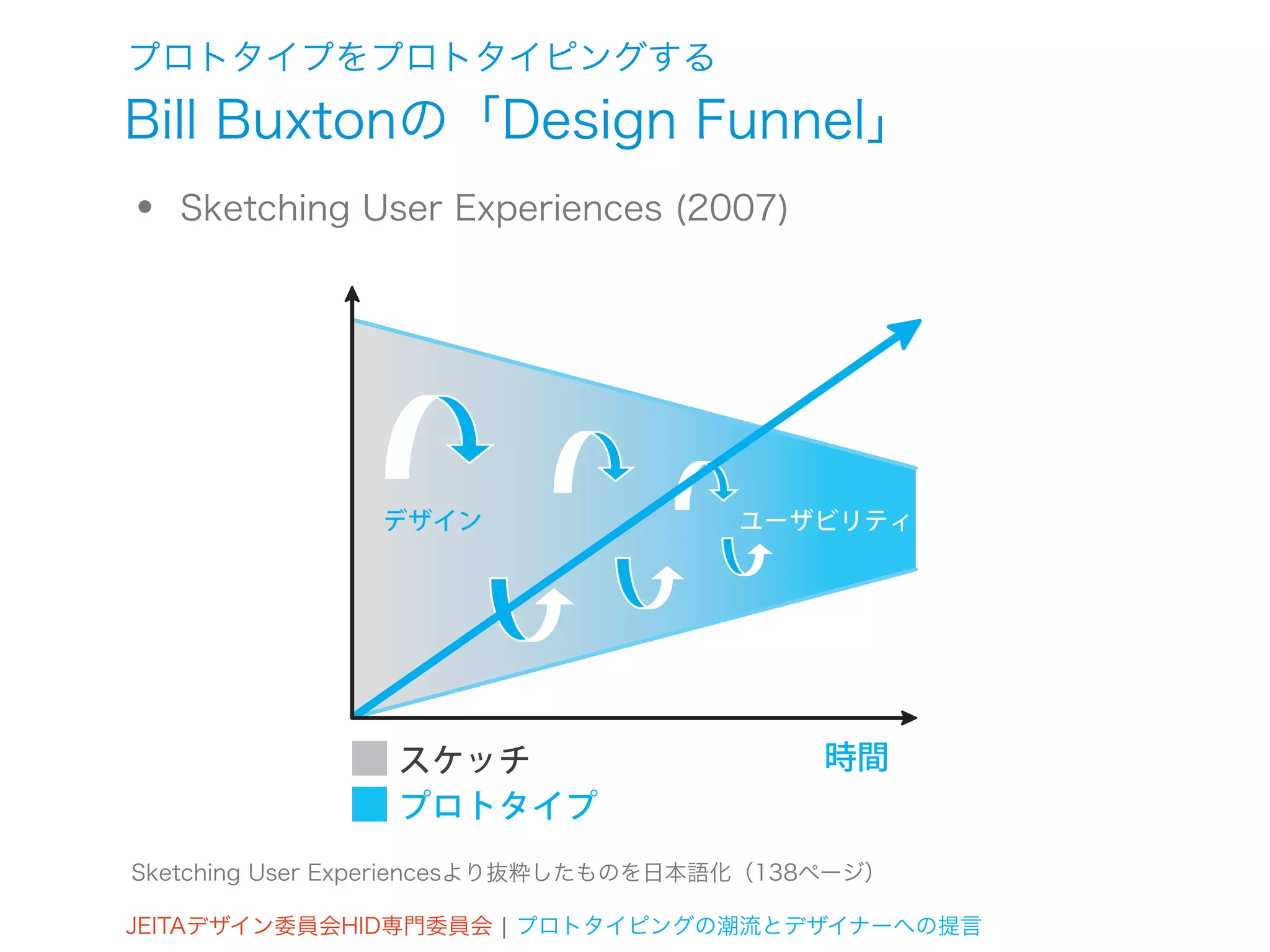

- 18. プロトタイプをプロトタイピングする Bill Buxtonの「Design Funnel」 • Sketching User Experiences (2007) 投資 判定基準重み デザイン ユーザビリティ スケッチ 時間 プロトタイプ Sketching User Experiencesより抜粋したものを日本語化（138ページ） JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言

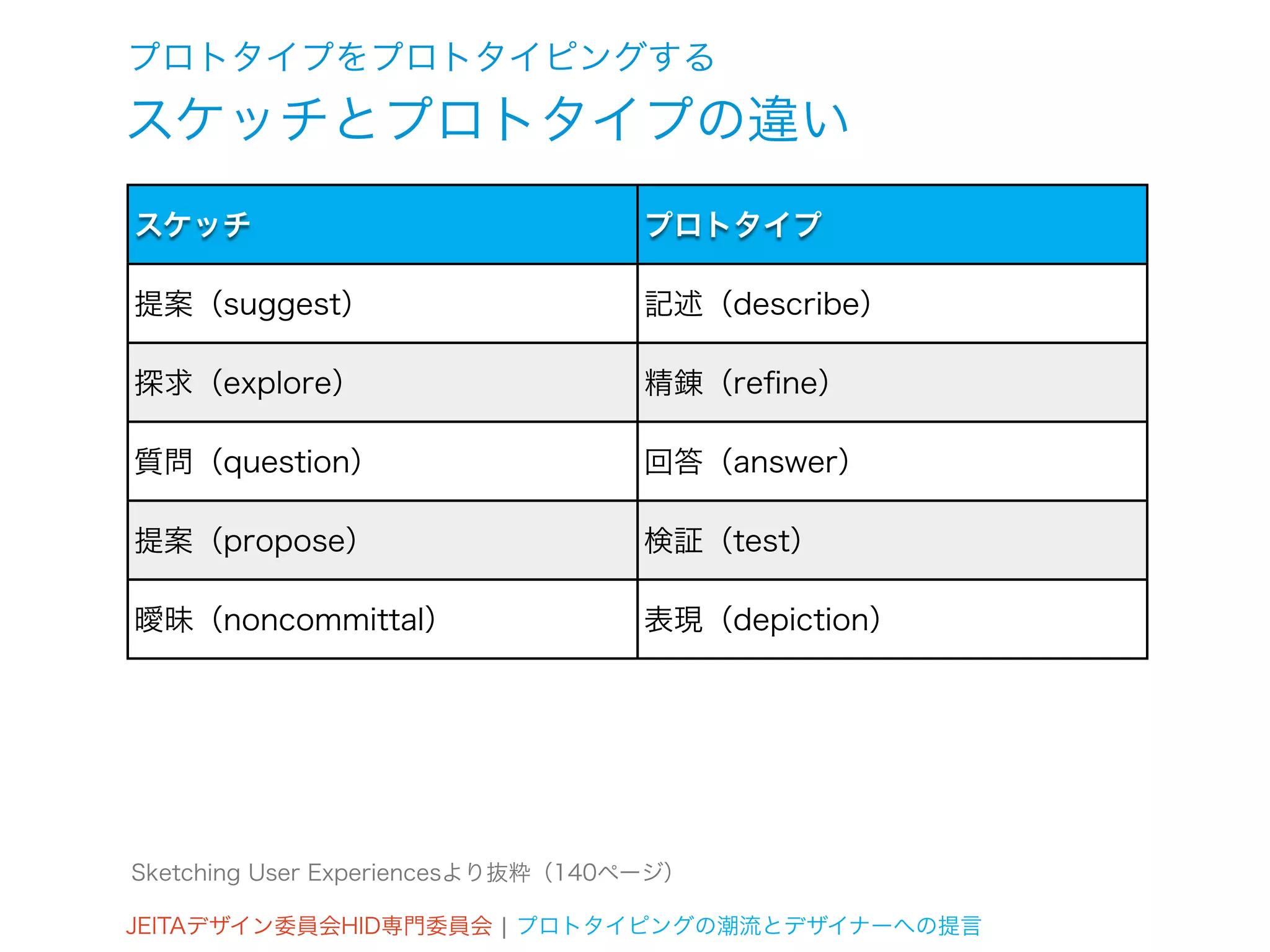

- 19. プロトタイプをプロトタイピングする スケッチとプロトタイプの違い スケッチ プロトタイプ 提案（suggest） 記述（describe） 探求（explore） 精錬（refine） 質問（question） 回答（answer） 提案（propose） 検証（test） 曖昧（noncommittal） 表現（depiction） Sketching User Experiencesより抜粋（140ページ） JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言

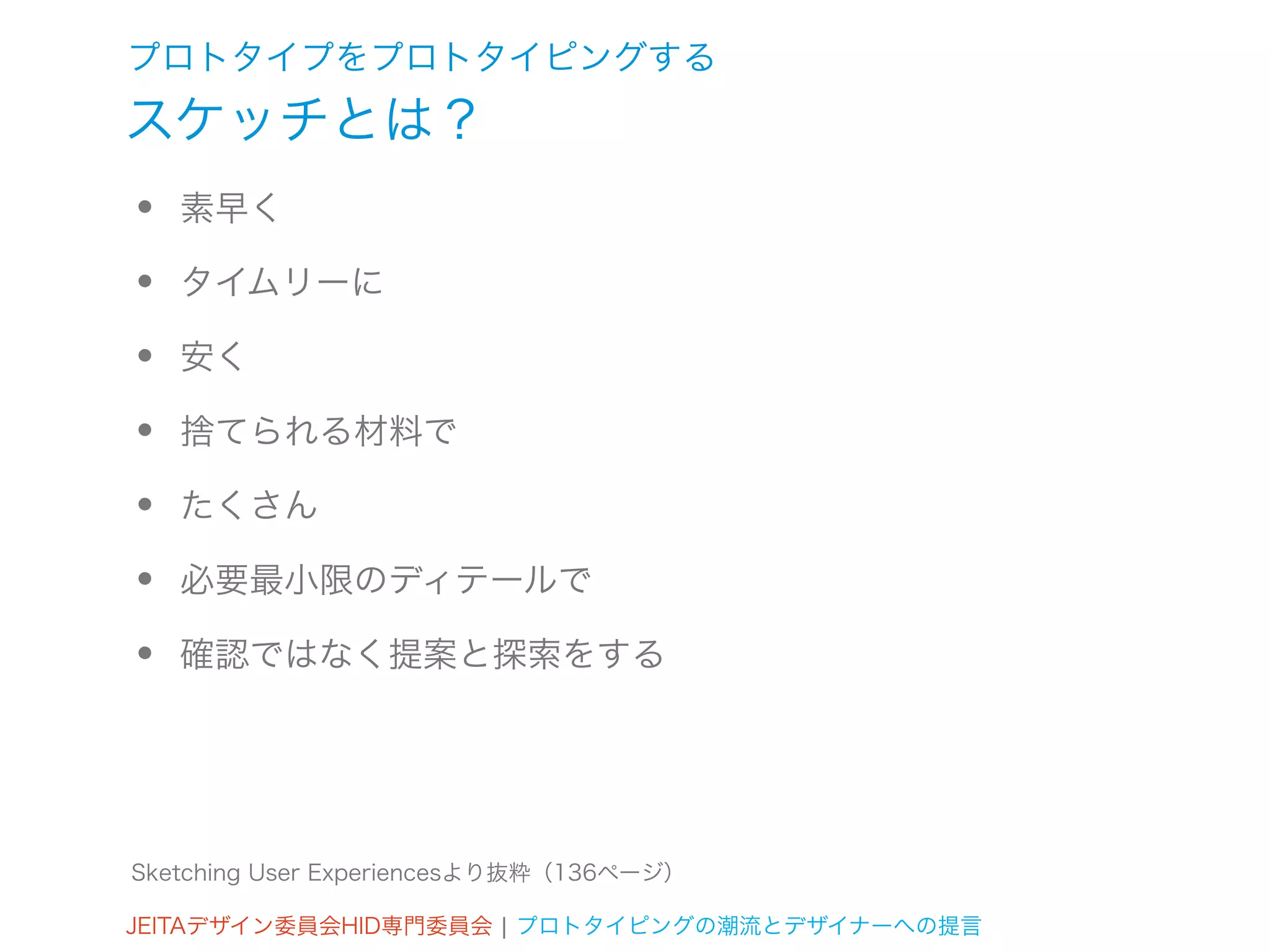

- 20. プロトタイプをプロトタイピングする スケッチとは？ • 素早く • タイムリーに • 安く • 捨てられる材料で • たくさん • 必要最小限のディテールで • 確認ではなく提案と探索をする Sketching User Experiencesより抜粋（136ページ） JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言
- 22.

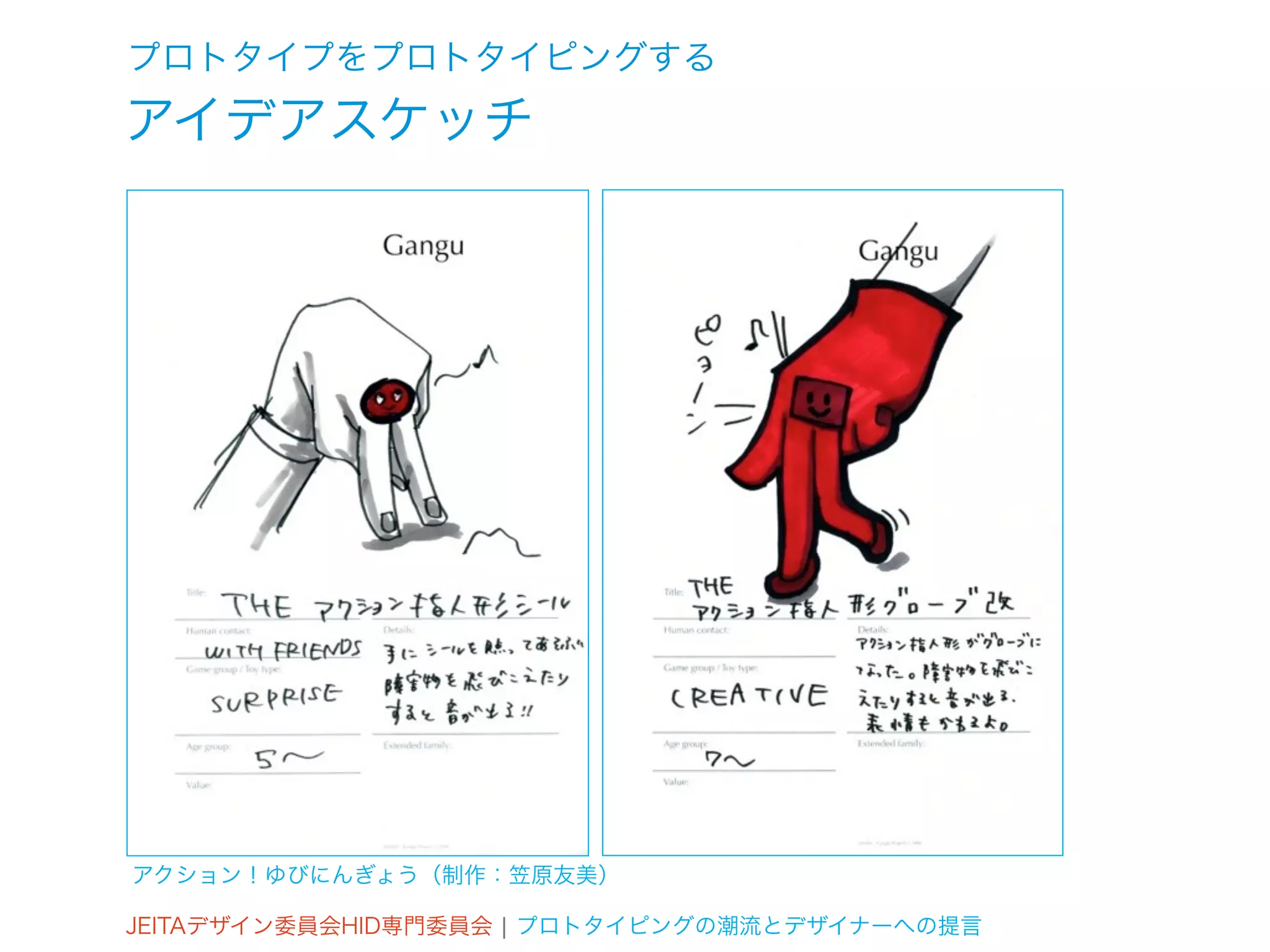

- 23.

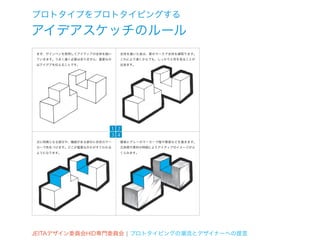

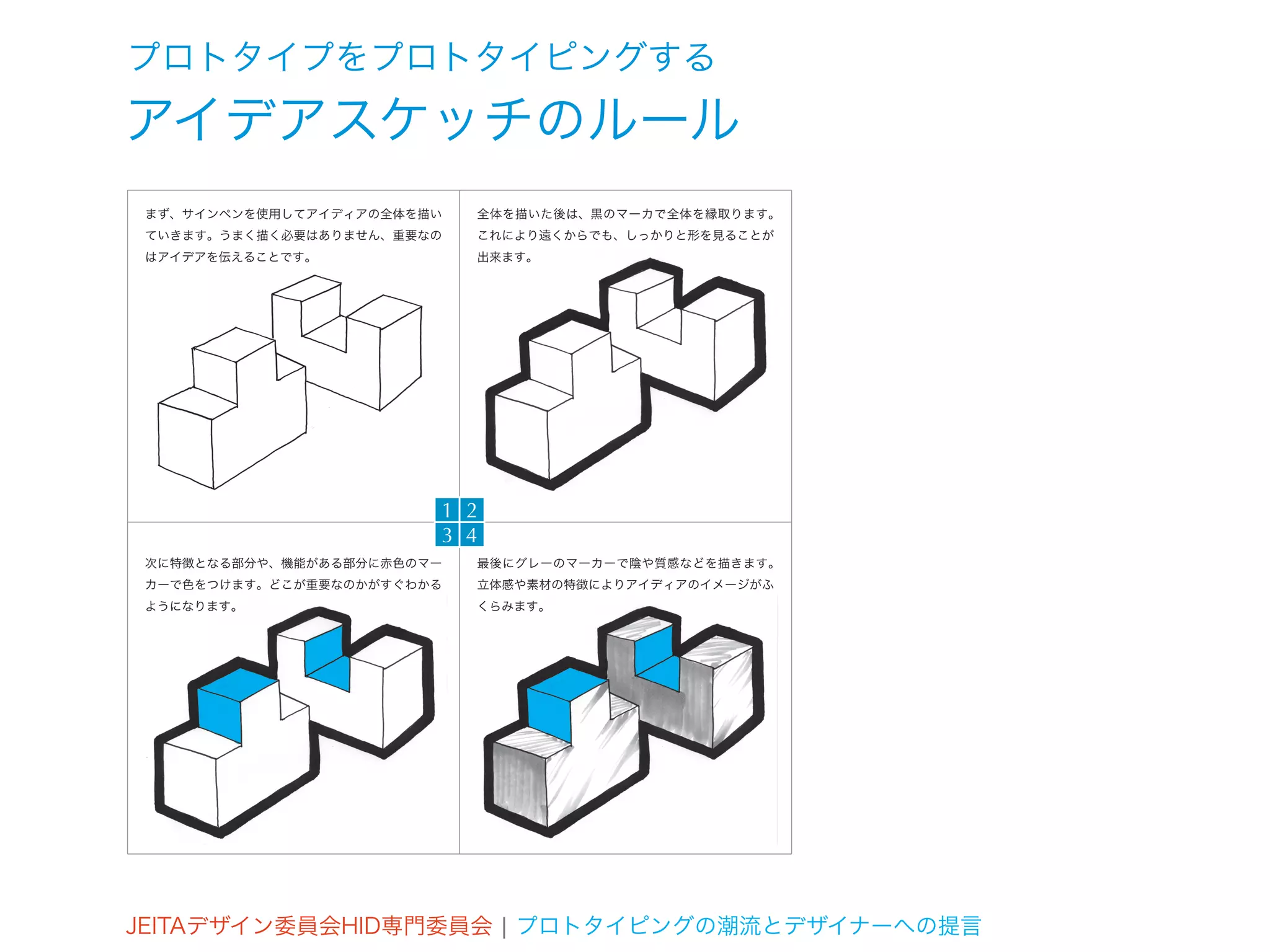

- 24. プロトタイプをプロトタイピングする アイデアスケッチのルール まず、サインペンを使用してアイディアの全体を描い 全体を描いた後は、黒のマーカで全体を縁取ります。 ていきます。うまく描く必要はありません、重要なの これにより遠くからでも、しっかりと形を見ることが はアイデアを伝えることです。 出来ます。 1 2 3 4 次に特徴となる部分や、機能がある部分に赤色のマー 最後にグレーのマーカーで陰や質感などを描きます。 カーで色をつけます。どこが重要なのかがすぐわかる 立体感や素材の特徴によりアイディアのイメージがふ ようになります。 くらみます。 JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言
- 25.
- 26.
- 27.

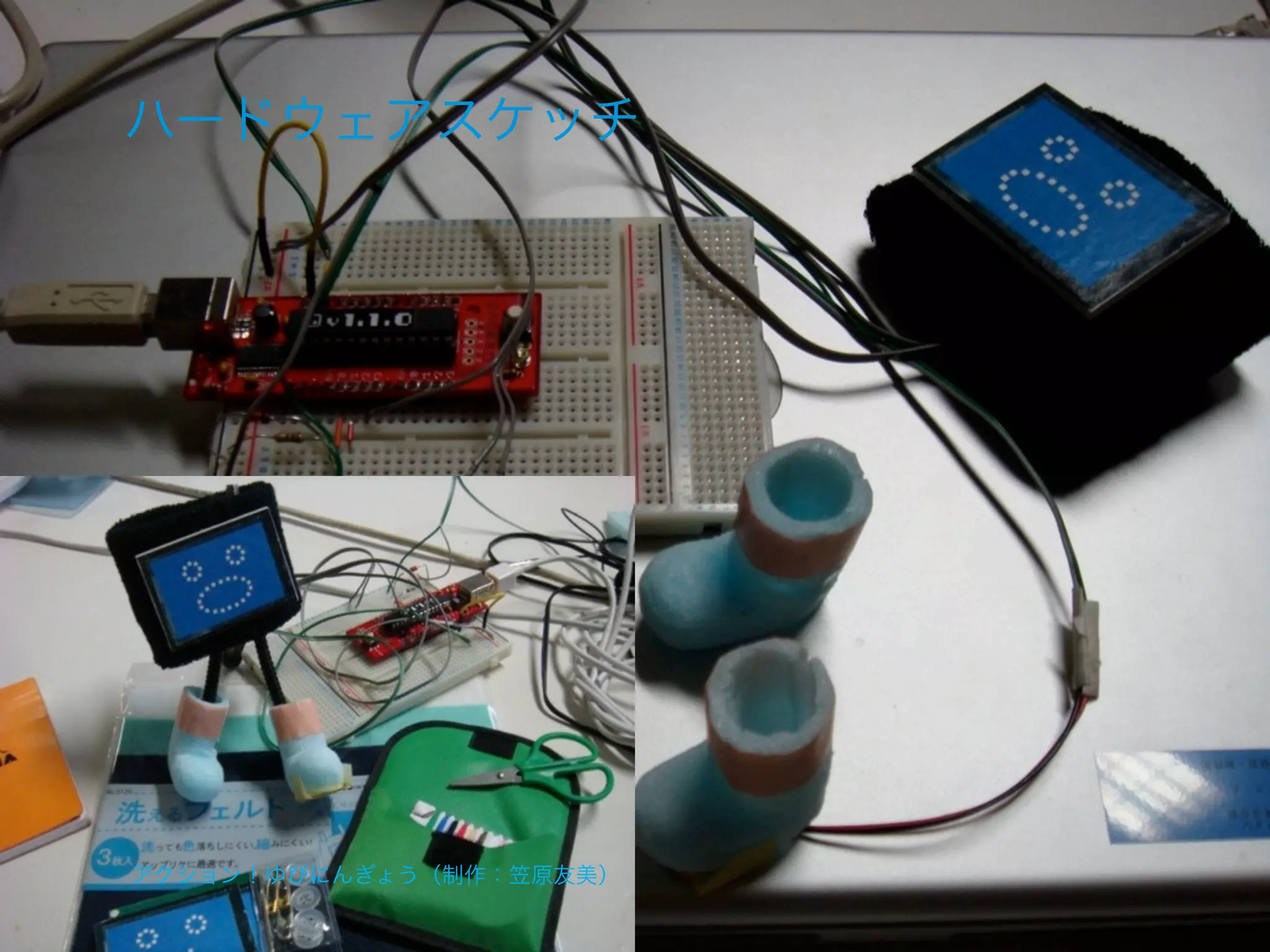

- 28.

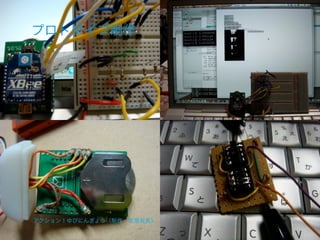

- 29.
- 30.
- 31.

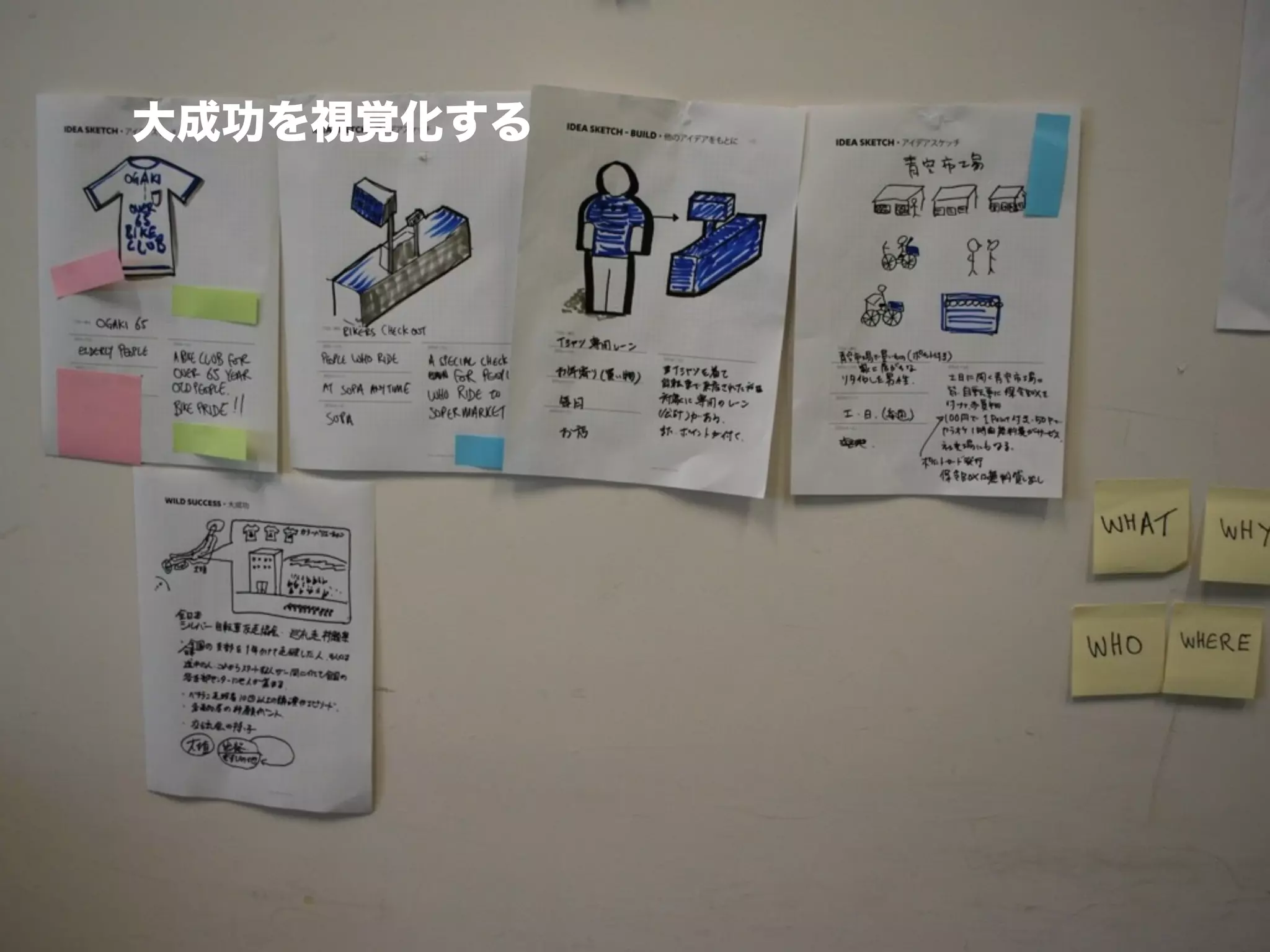

- 33. プロトタイプをプロトタイピングする アイデアスケッチワークショップ • 2012年8月7∼9日に開催（3時間 3日間） • 参加者は複数の組織から6名 JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言
- 34.
- 35.
- 36.
- 37.
- 38.
- 39.
- 40.
- 41.

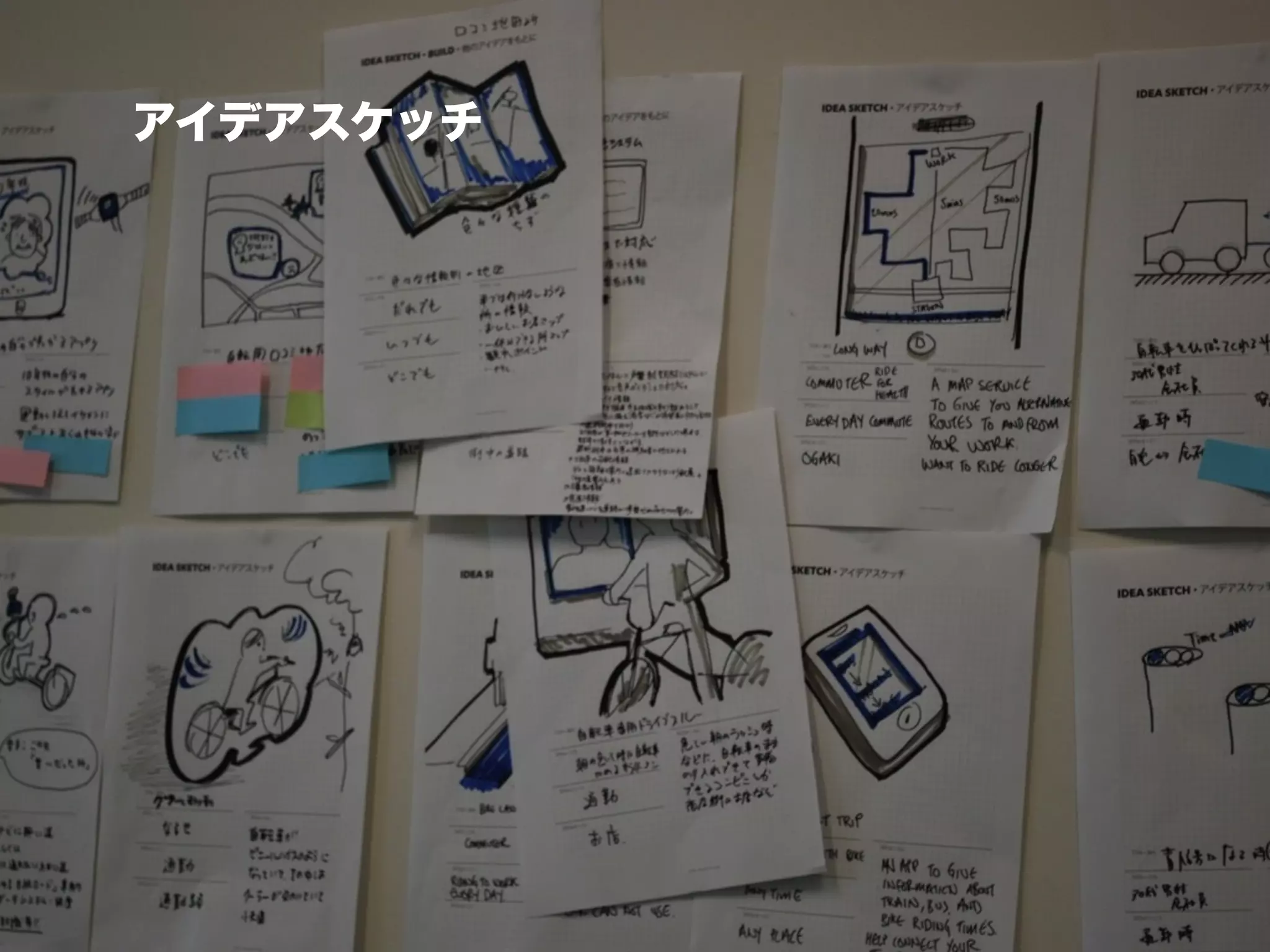

- 42.
- 43.
- 44.
- 45.

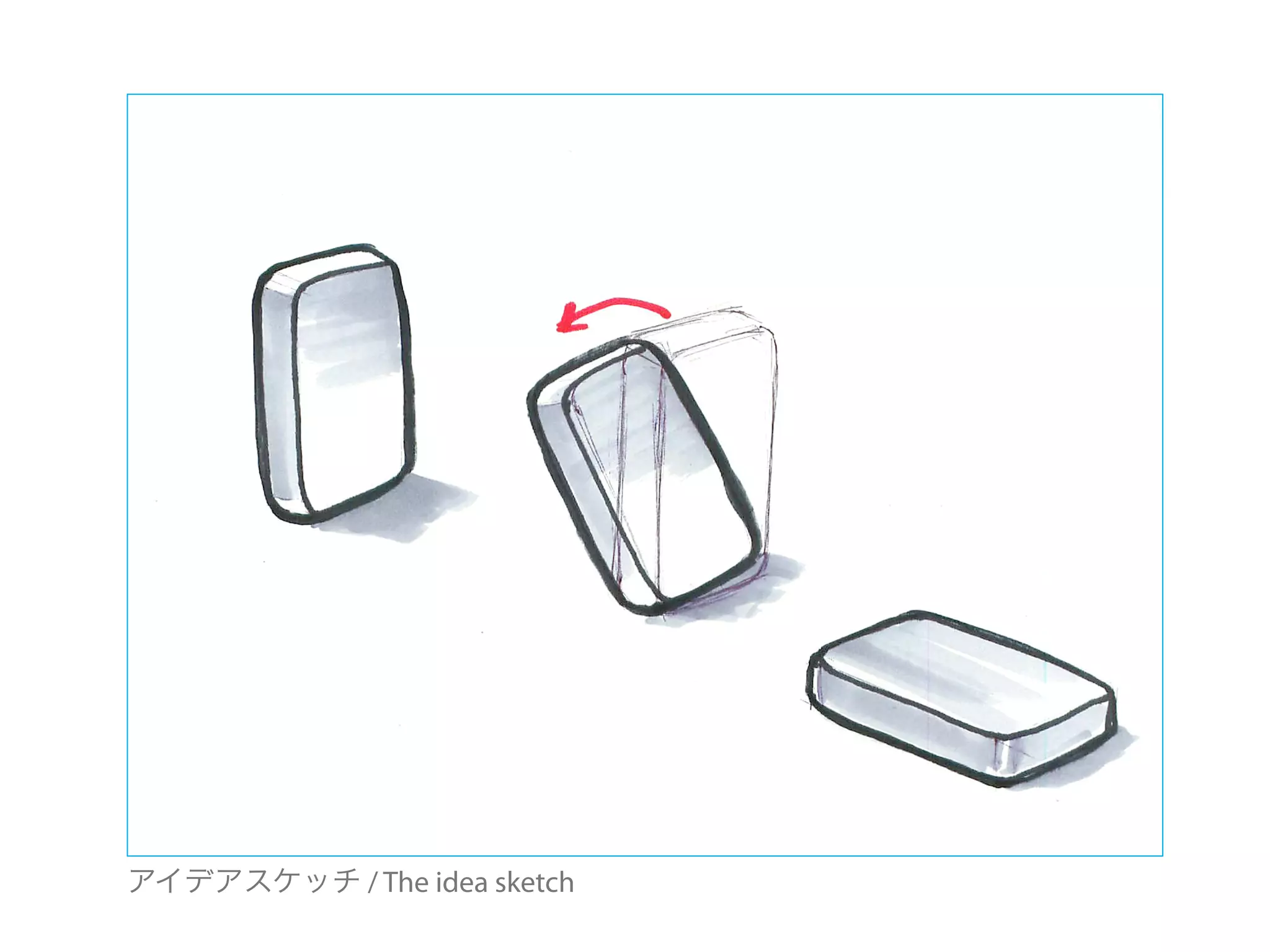

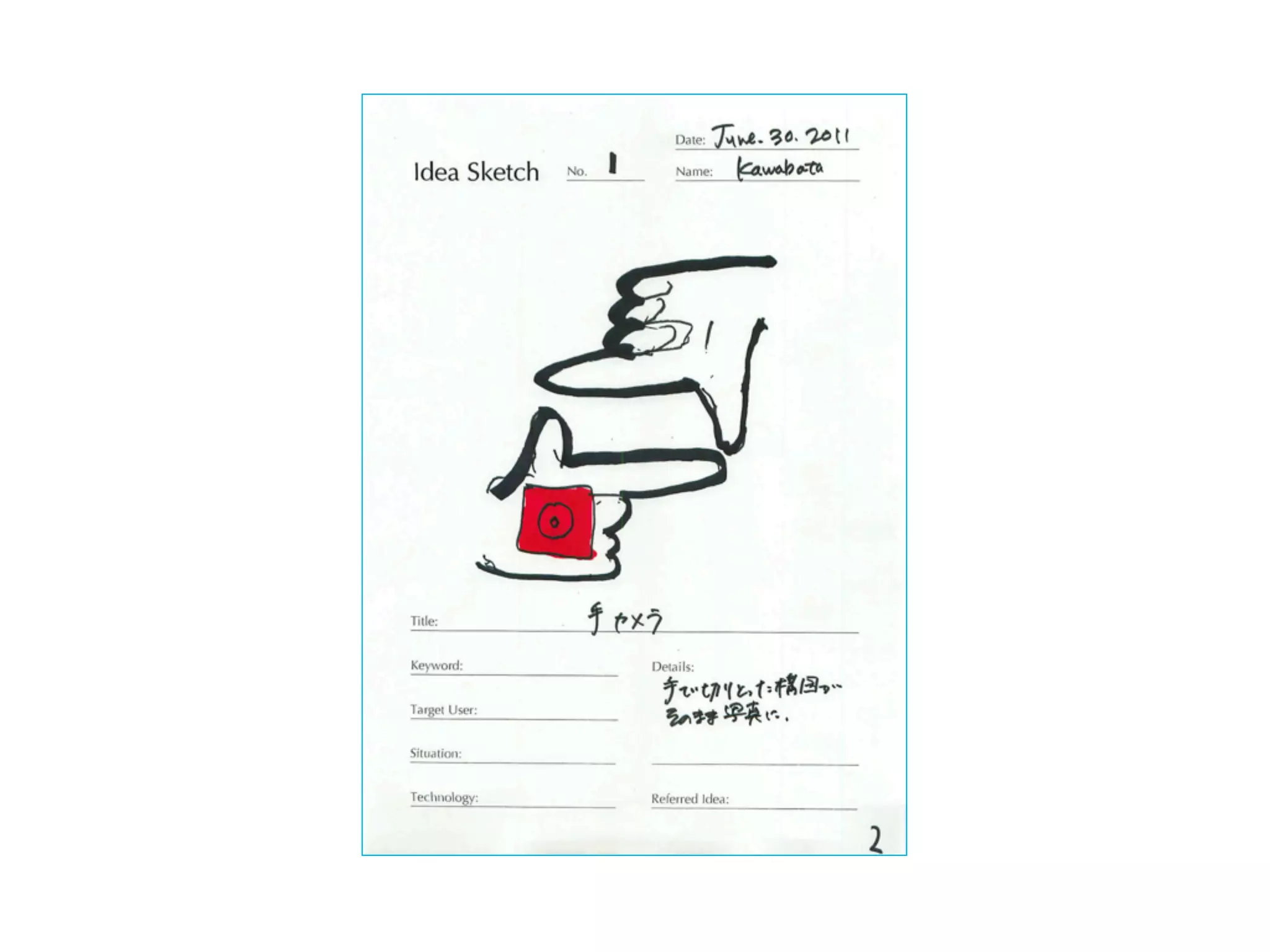

- 47. アイデアスケッチ / Theidea sketch

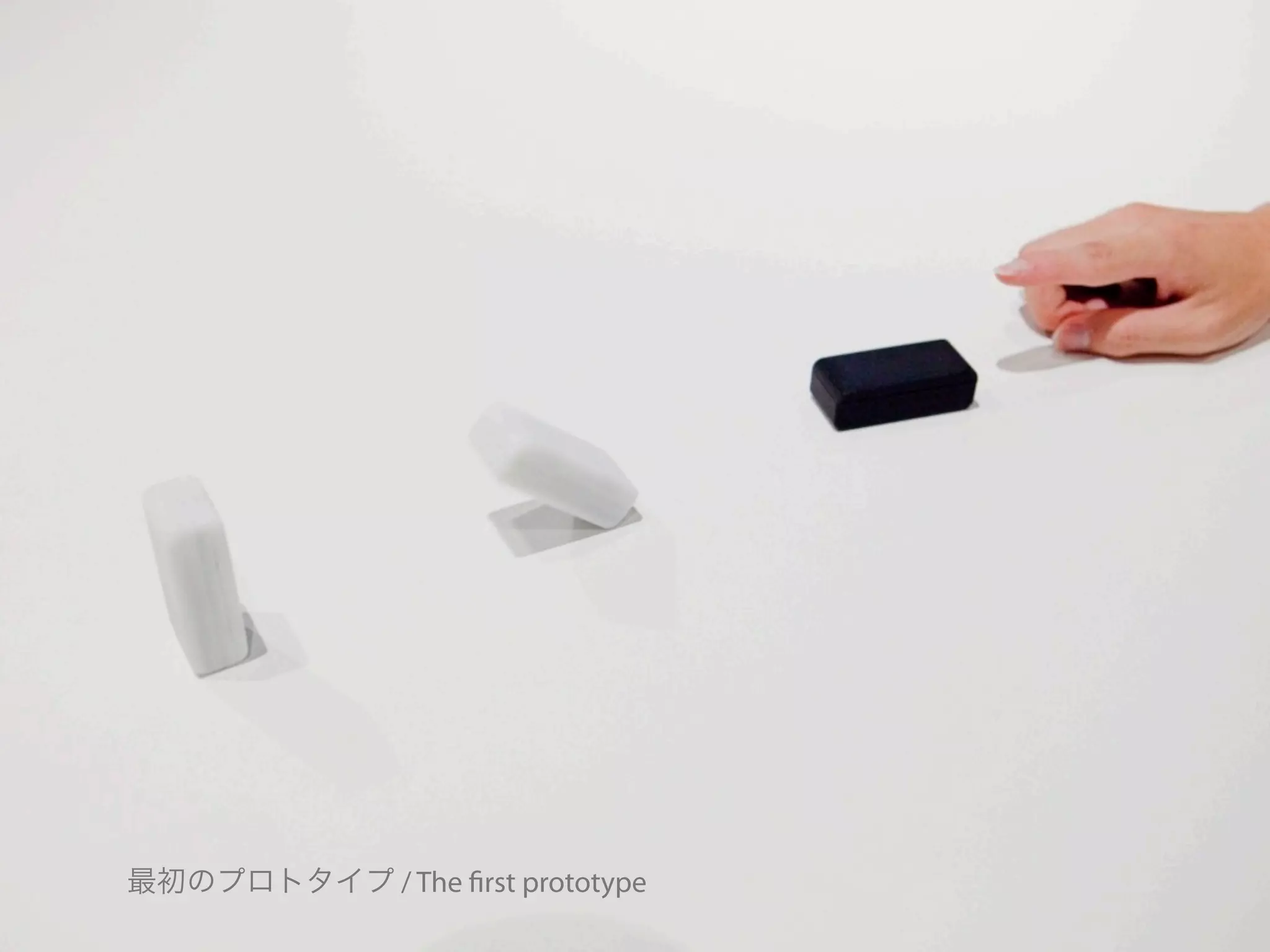

- 48. 最初のプロトタイプ / Thefirst prototype

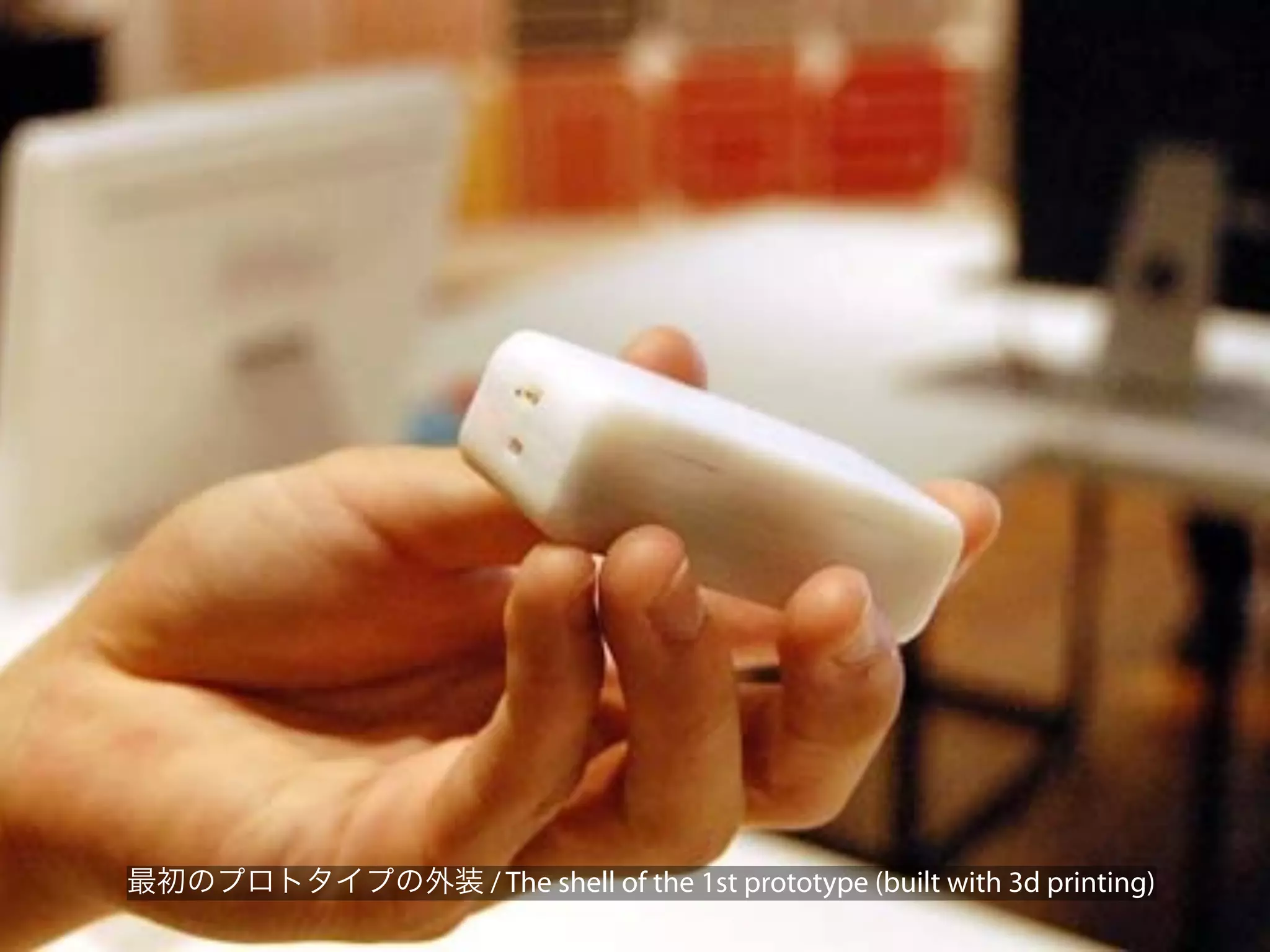

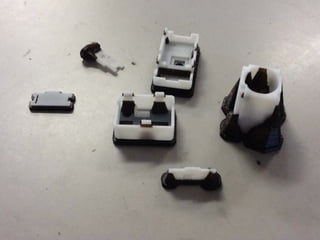

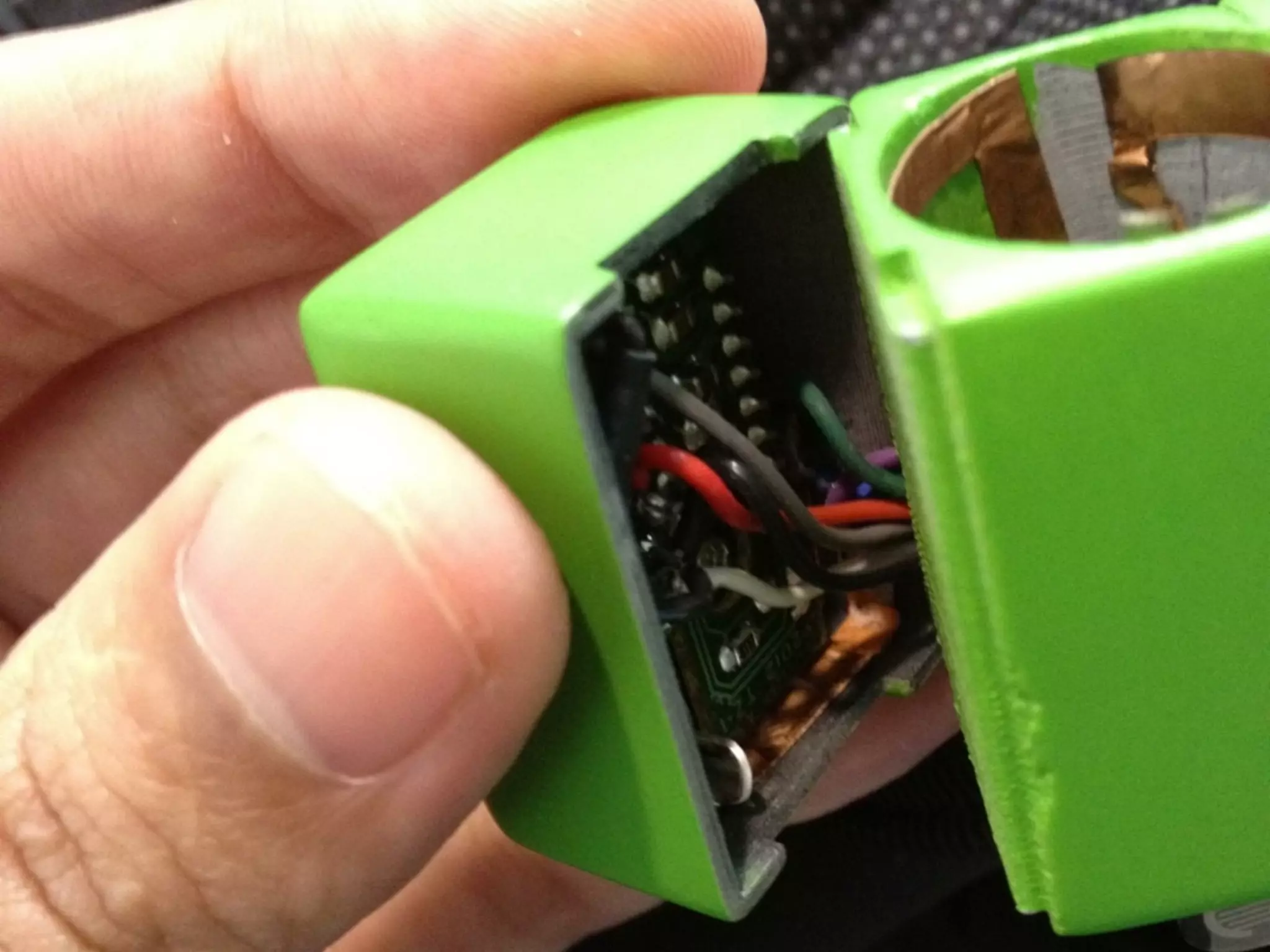

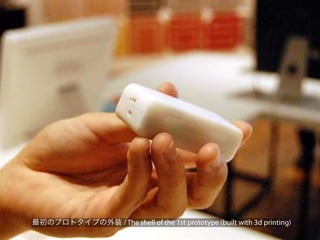

- 49. 最初のプロトタイプの外装 / Theshell of the 1st prototype (built with 3d printing)

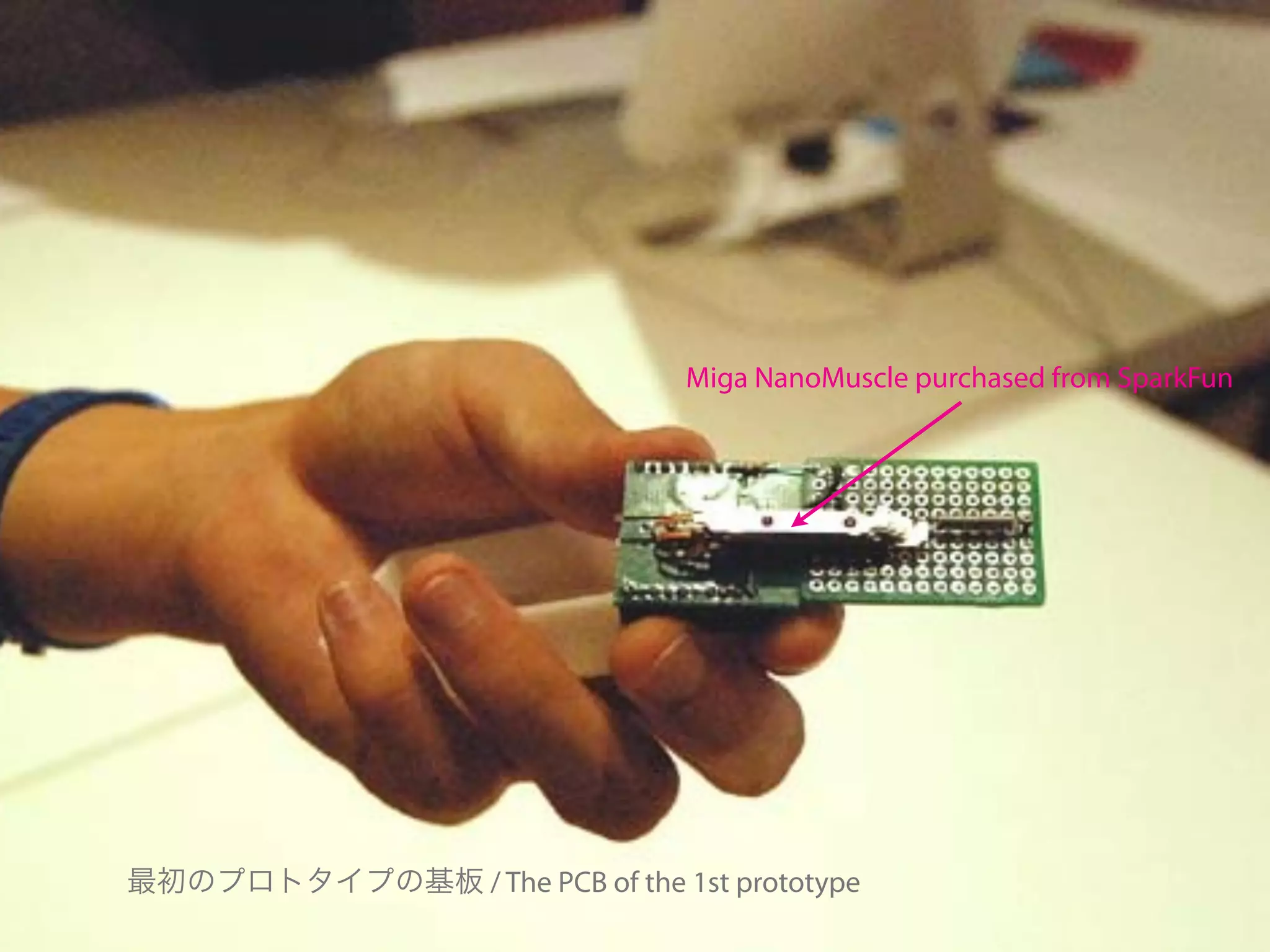

- 50. Miga NanoMuscle purchasedfrom SparkFun 最初のプロトタイプの基板 / The PCB of the 1st prototype

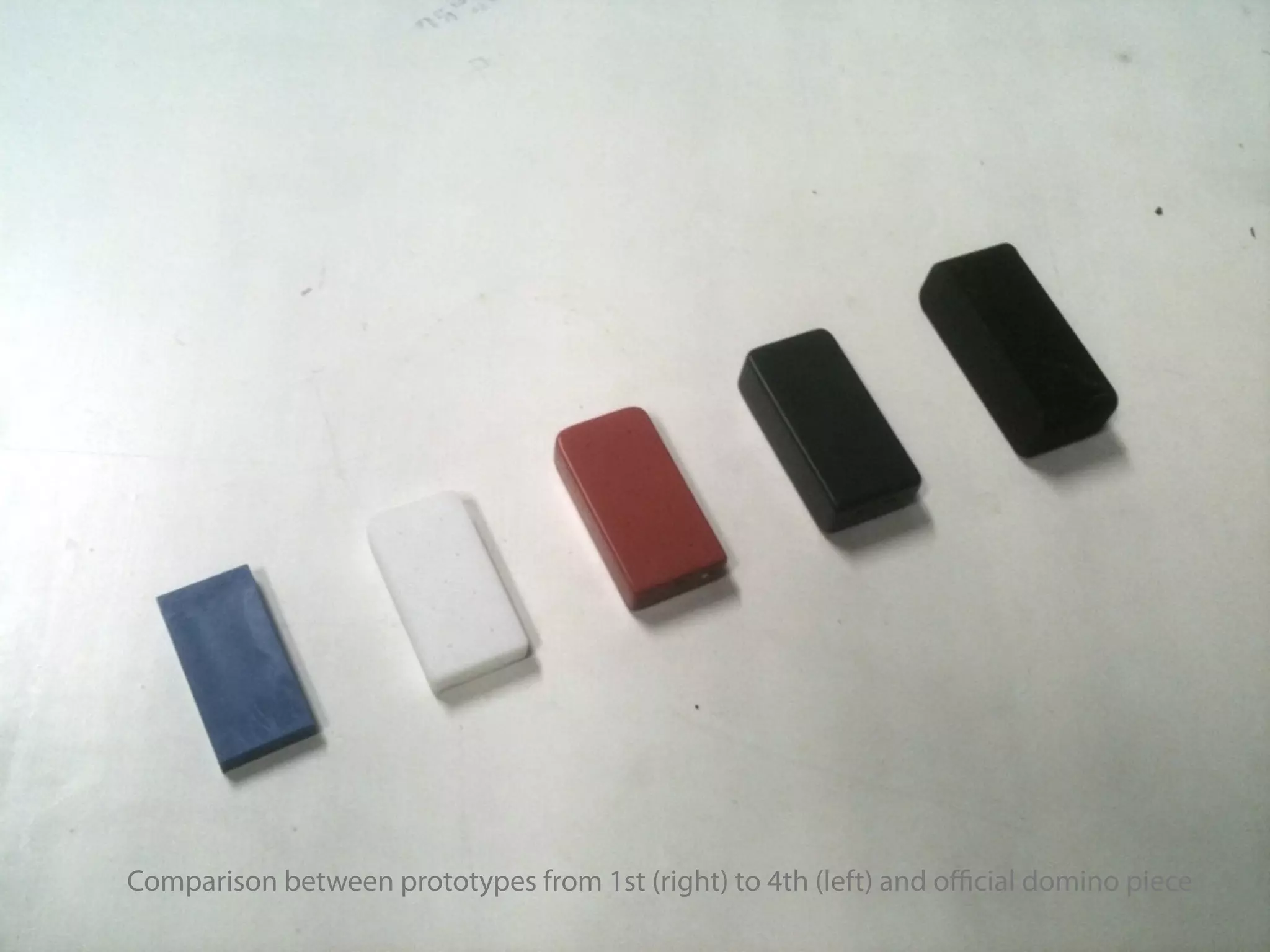

- 51. Comparison between prototypesfrom 1st (right) to 4th (left) and official domino piece

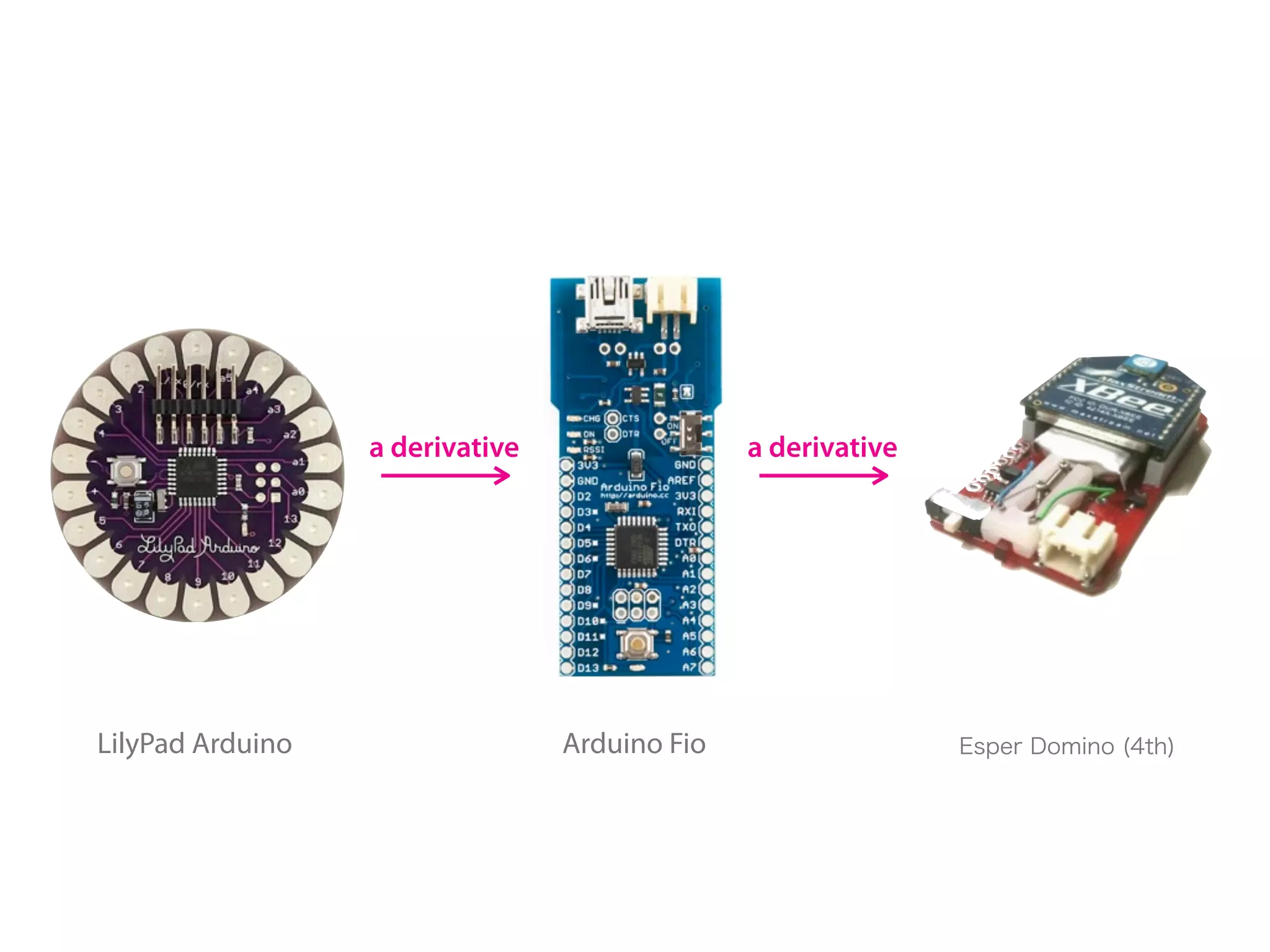

- 52. a derivative a derivative LilyPad Arduino Arduino Fio Esper Domino (4th)
- 53.

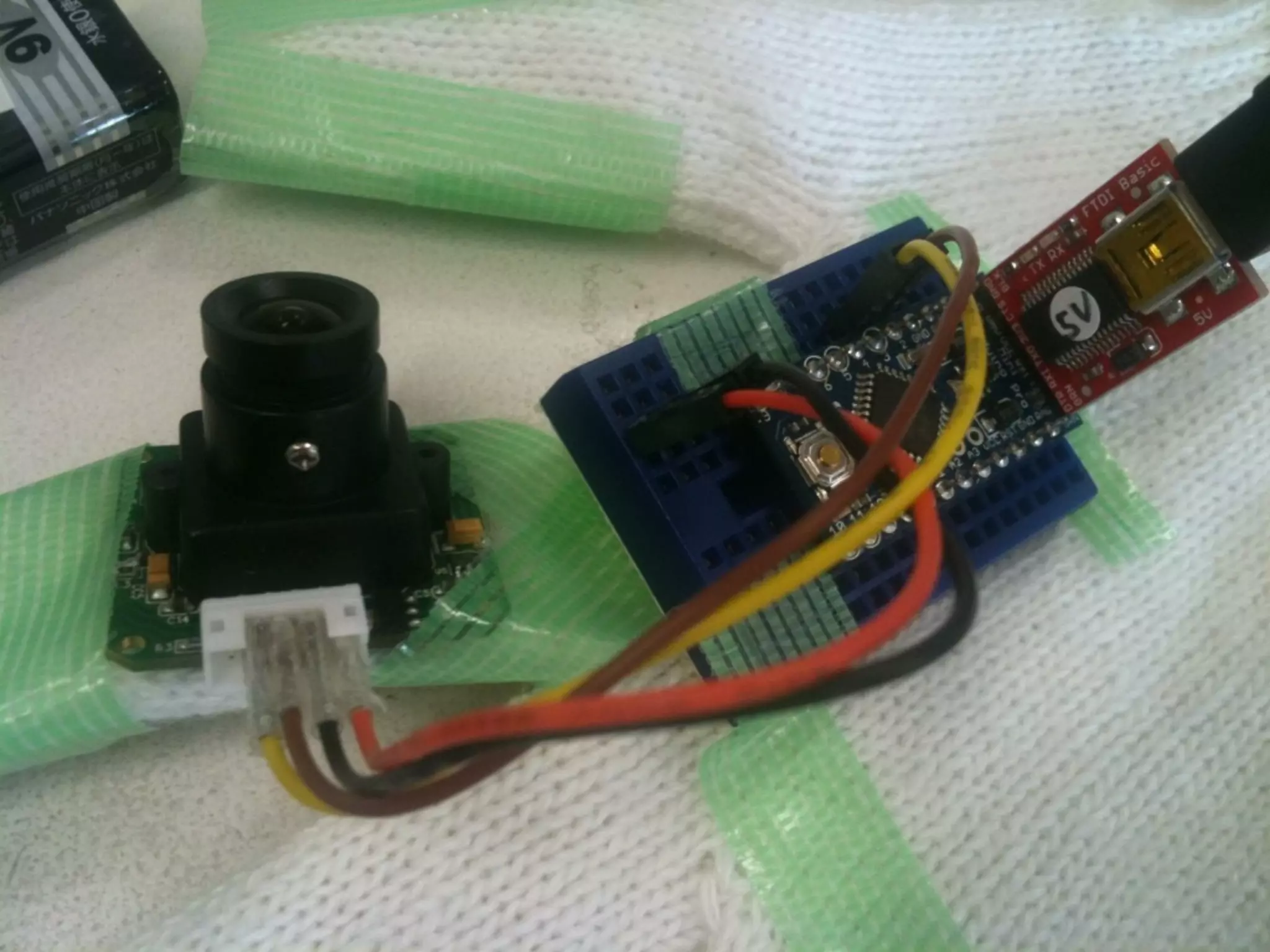

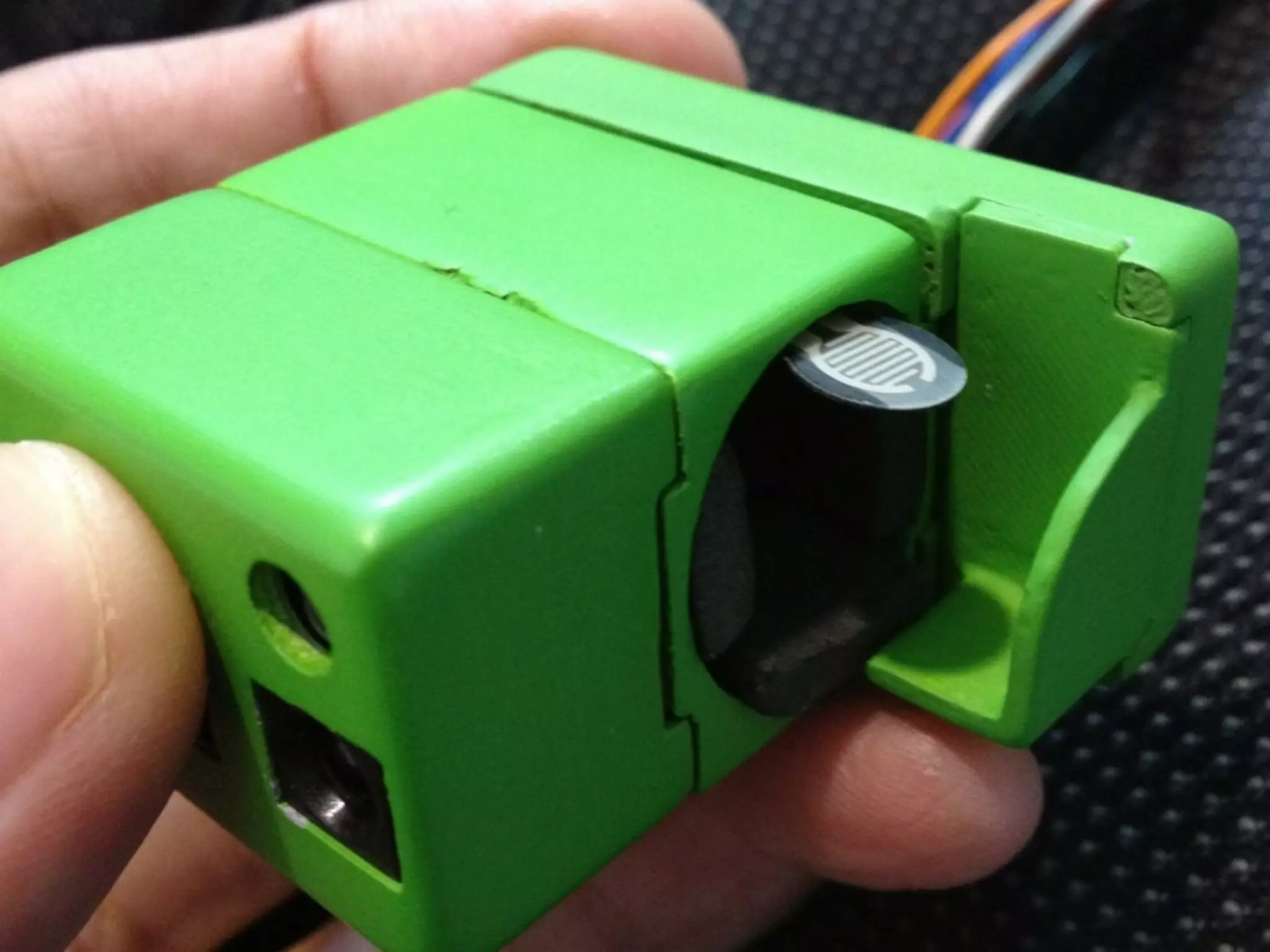

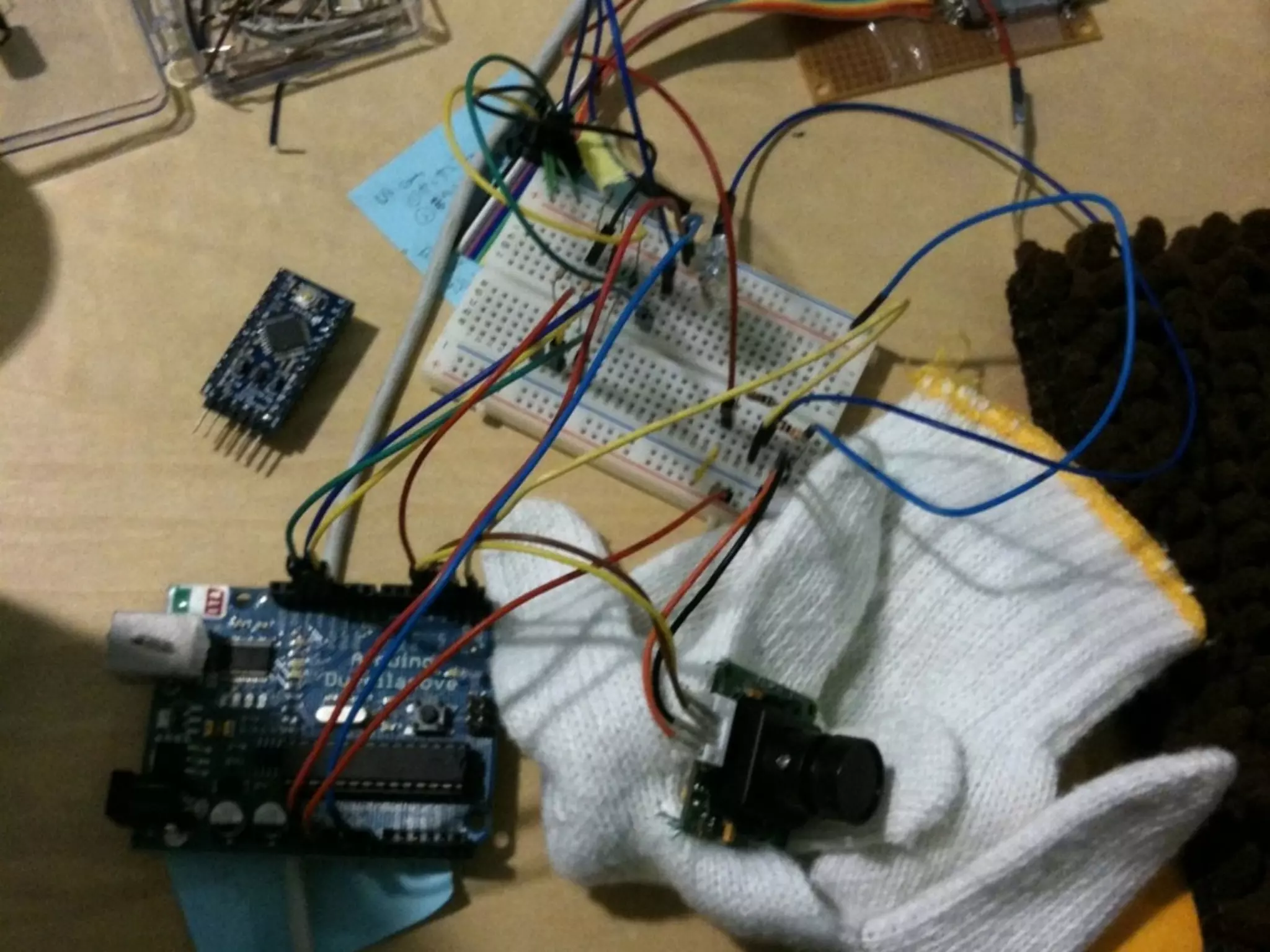

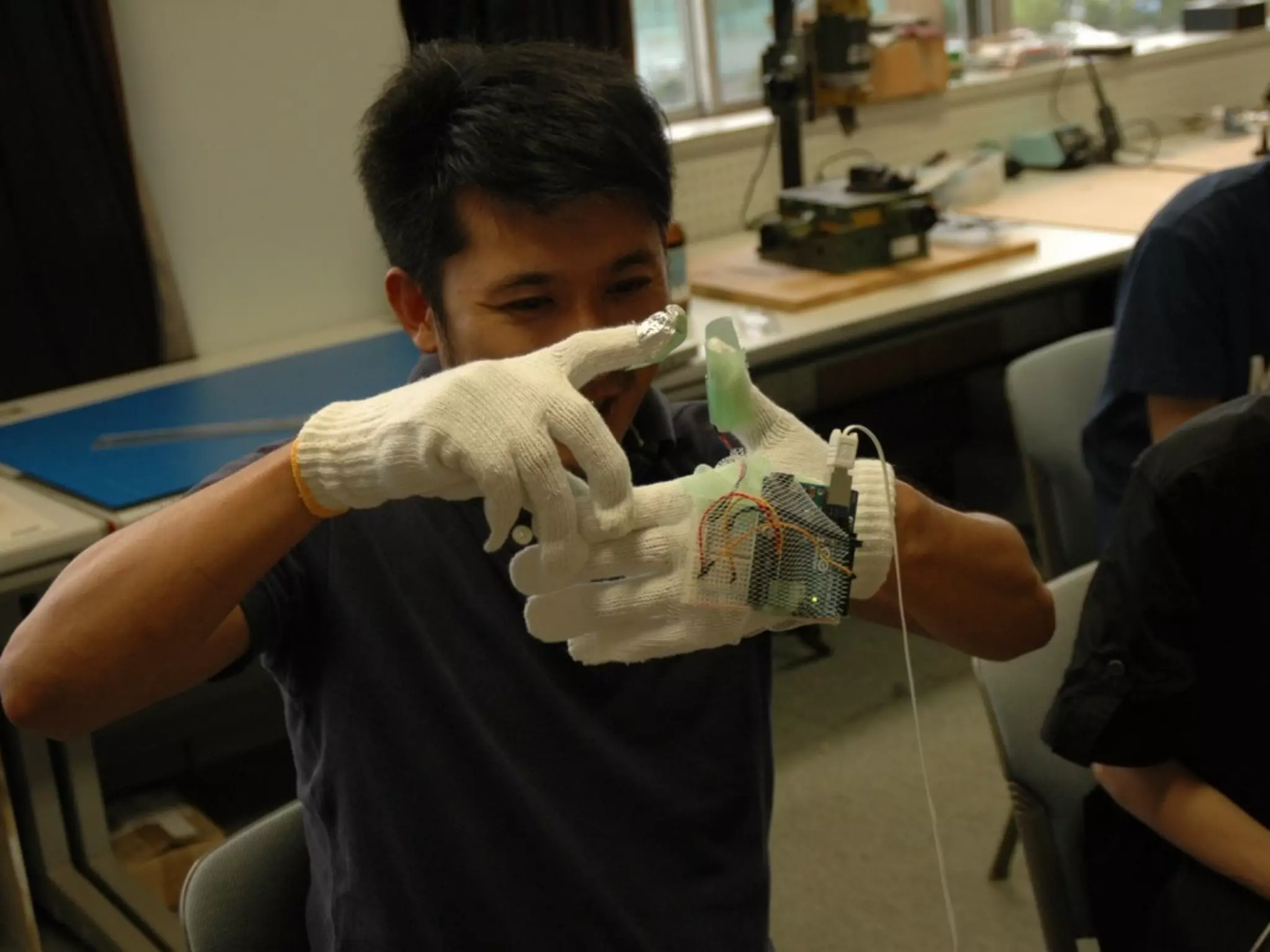

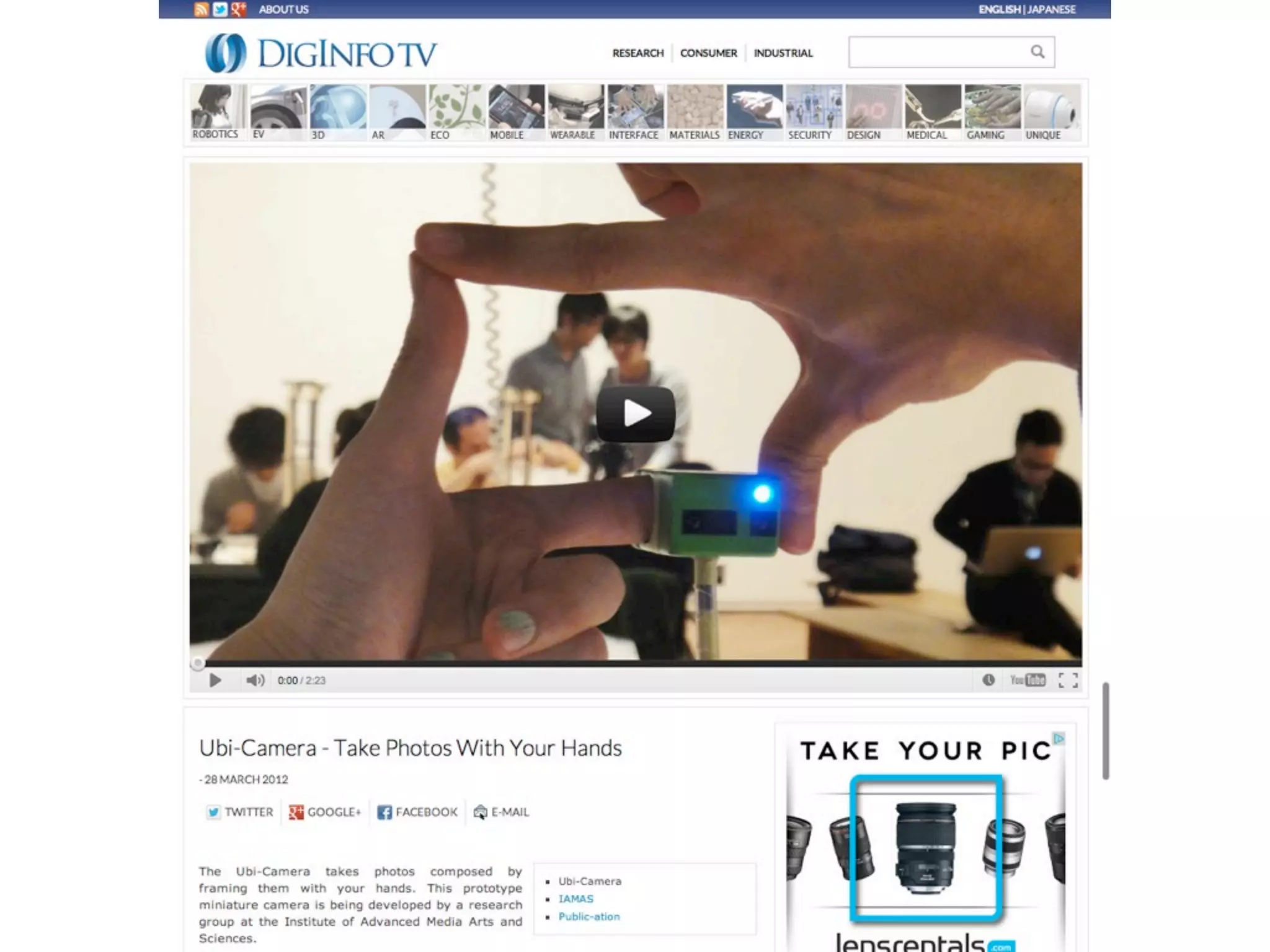

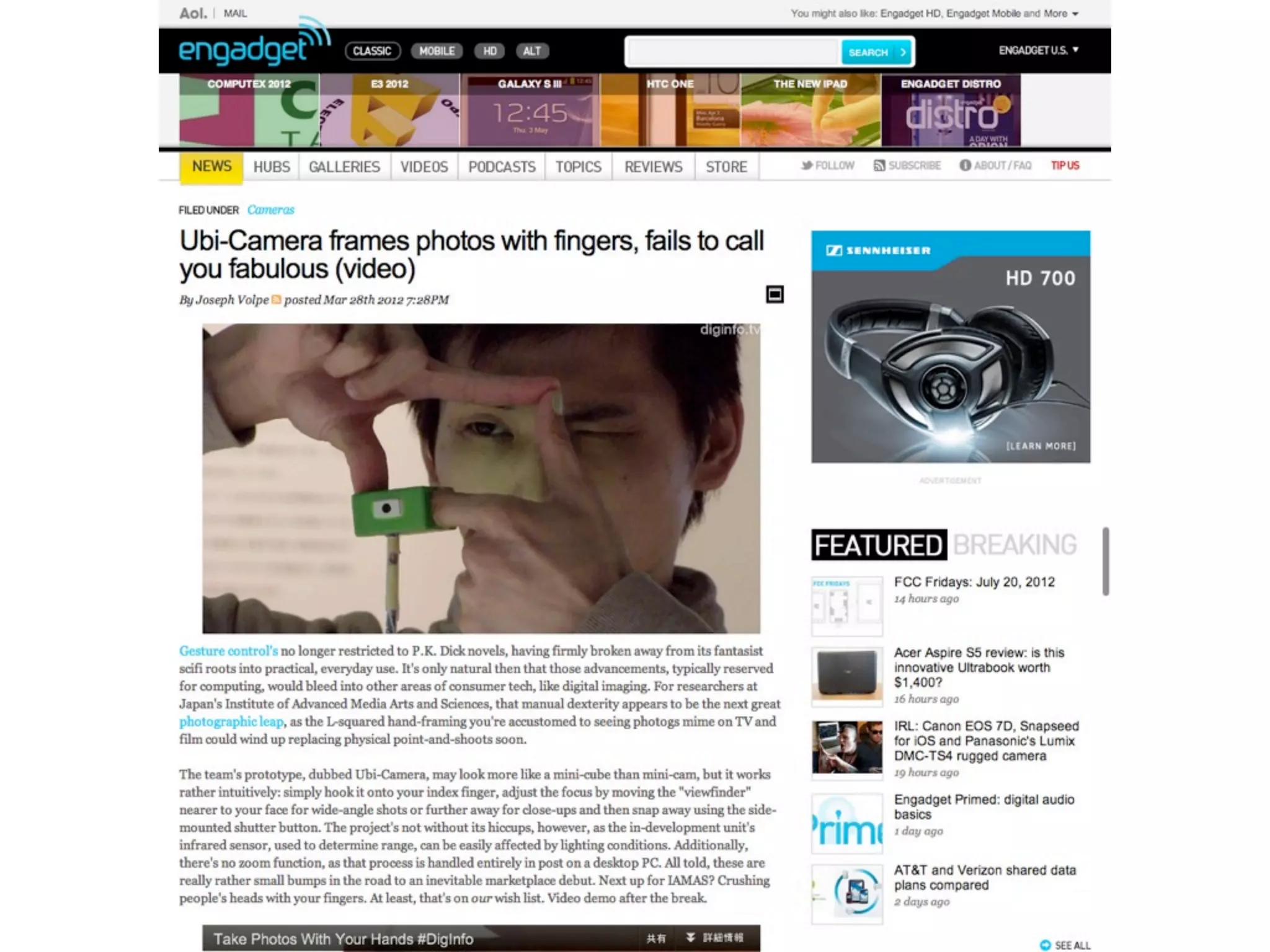

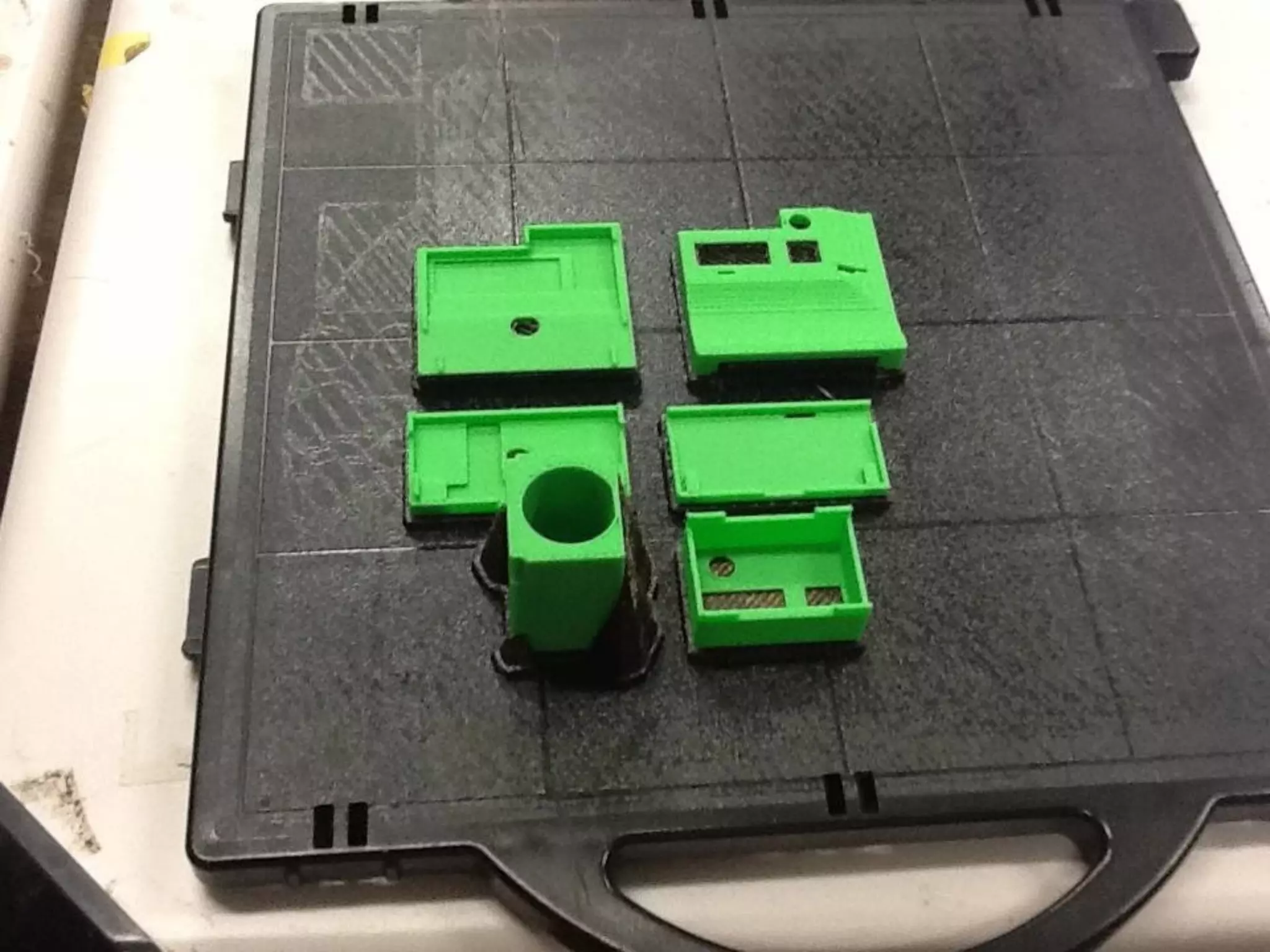

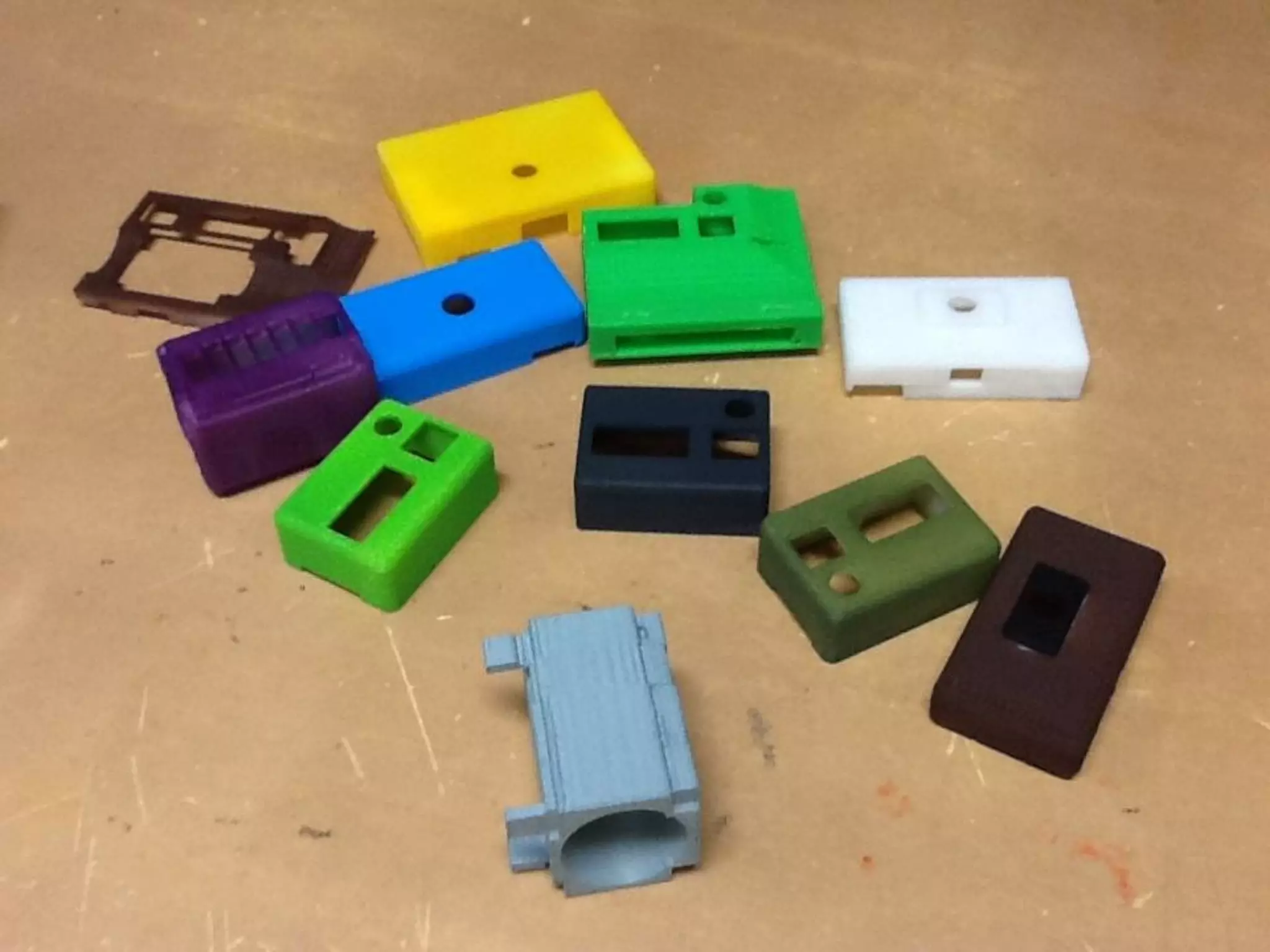

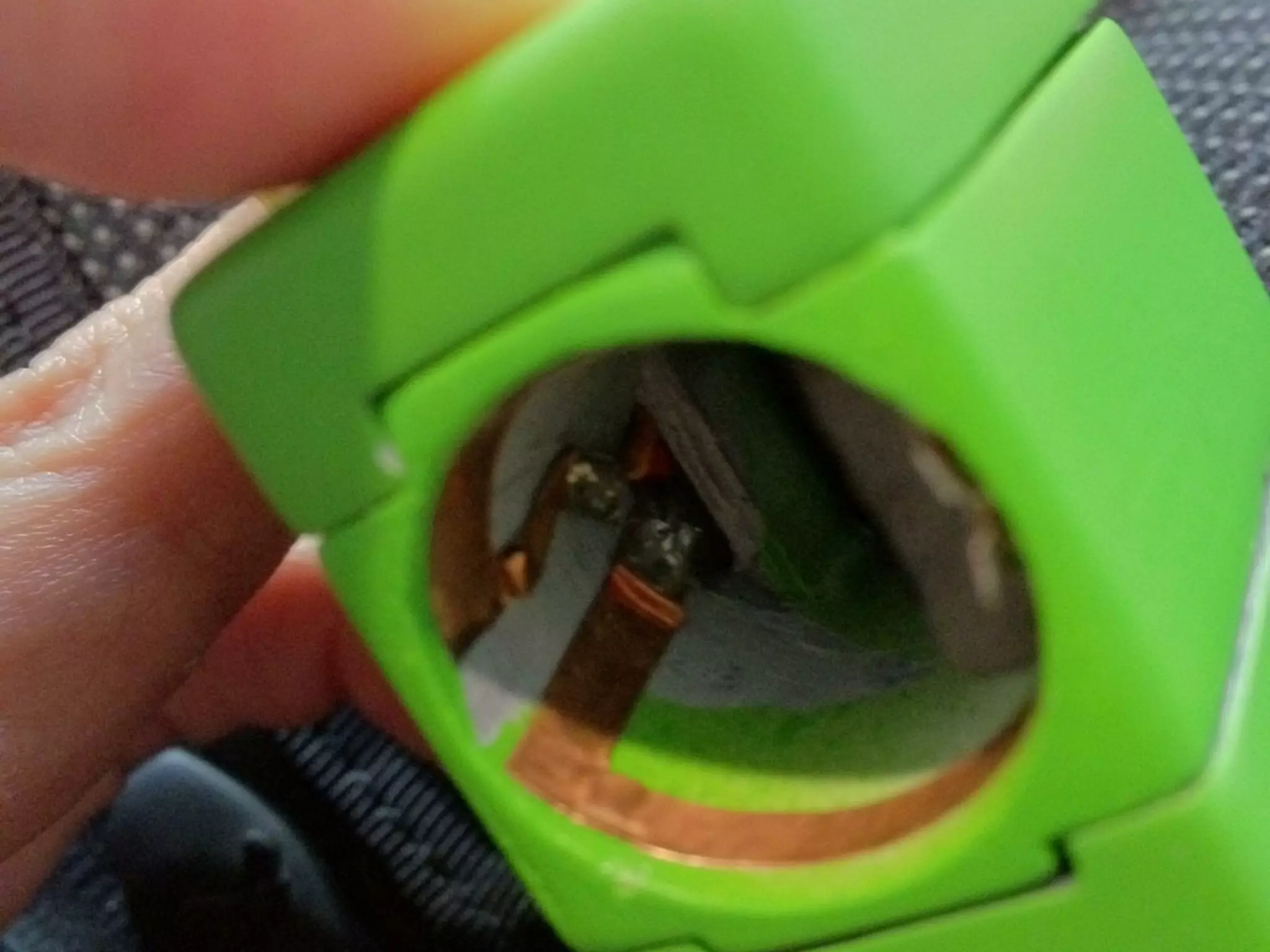

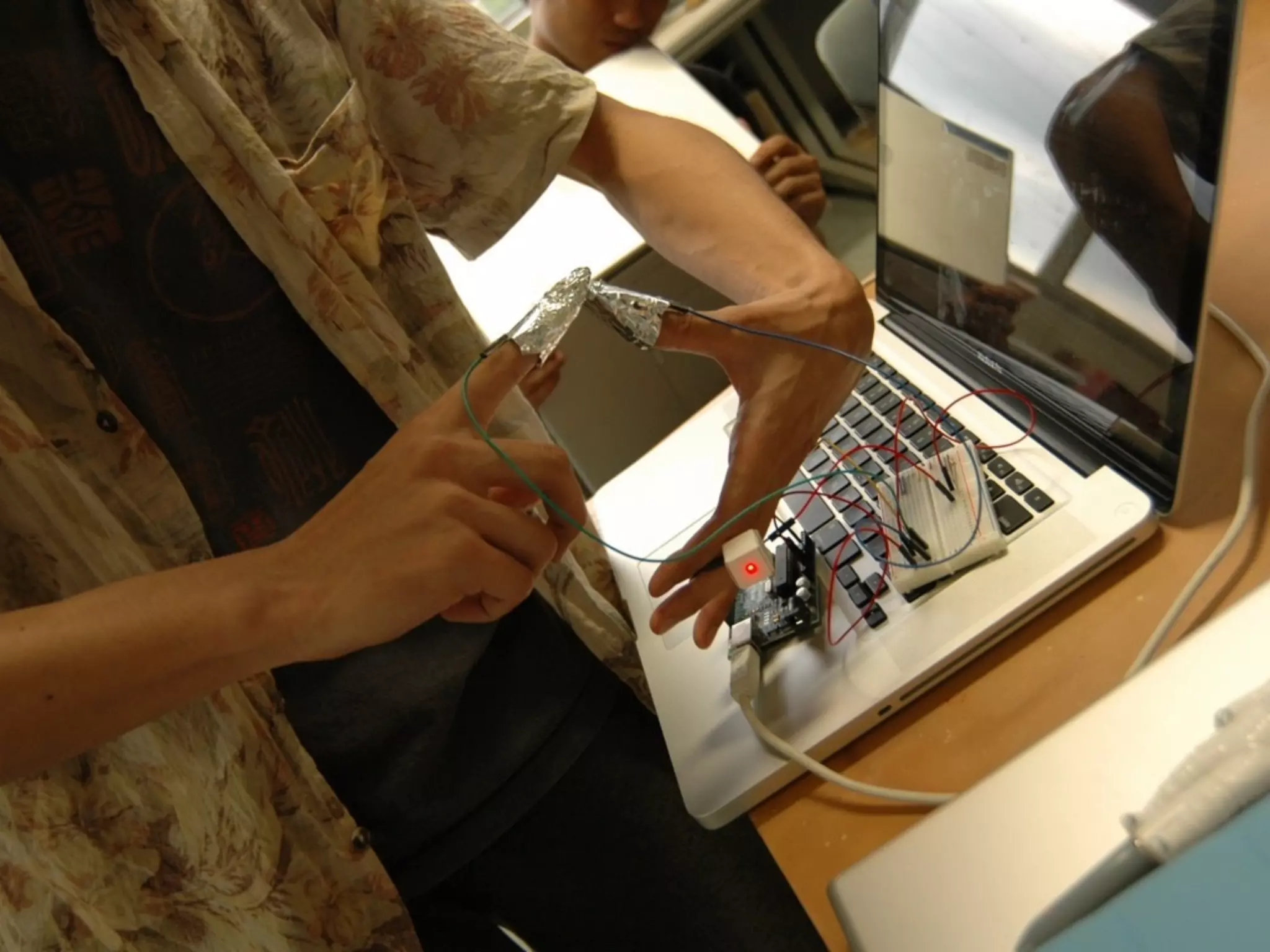

- 72.

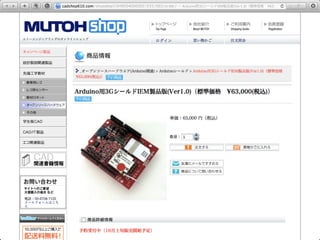

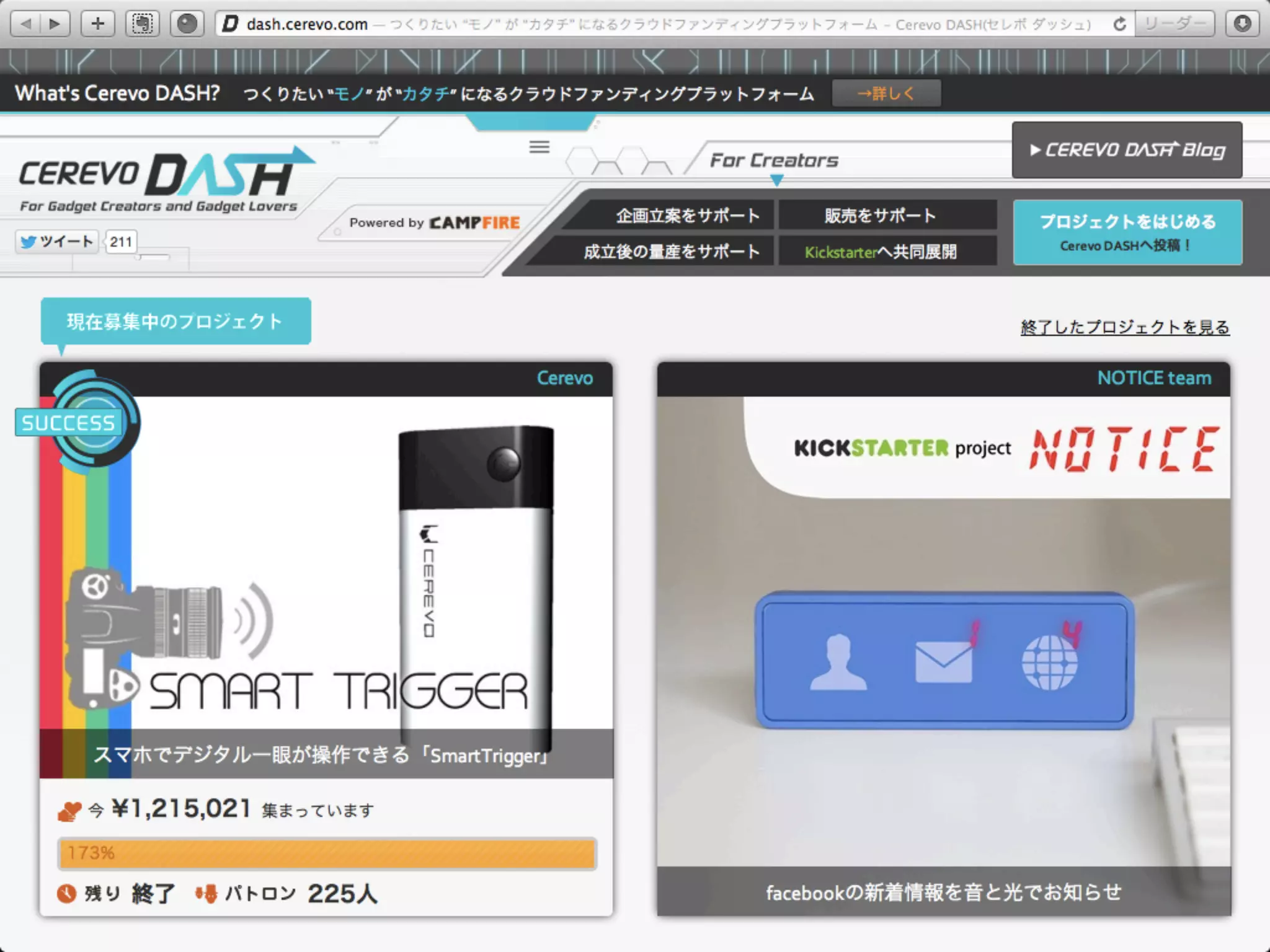

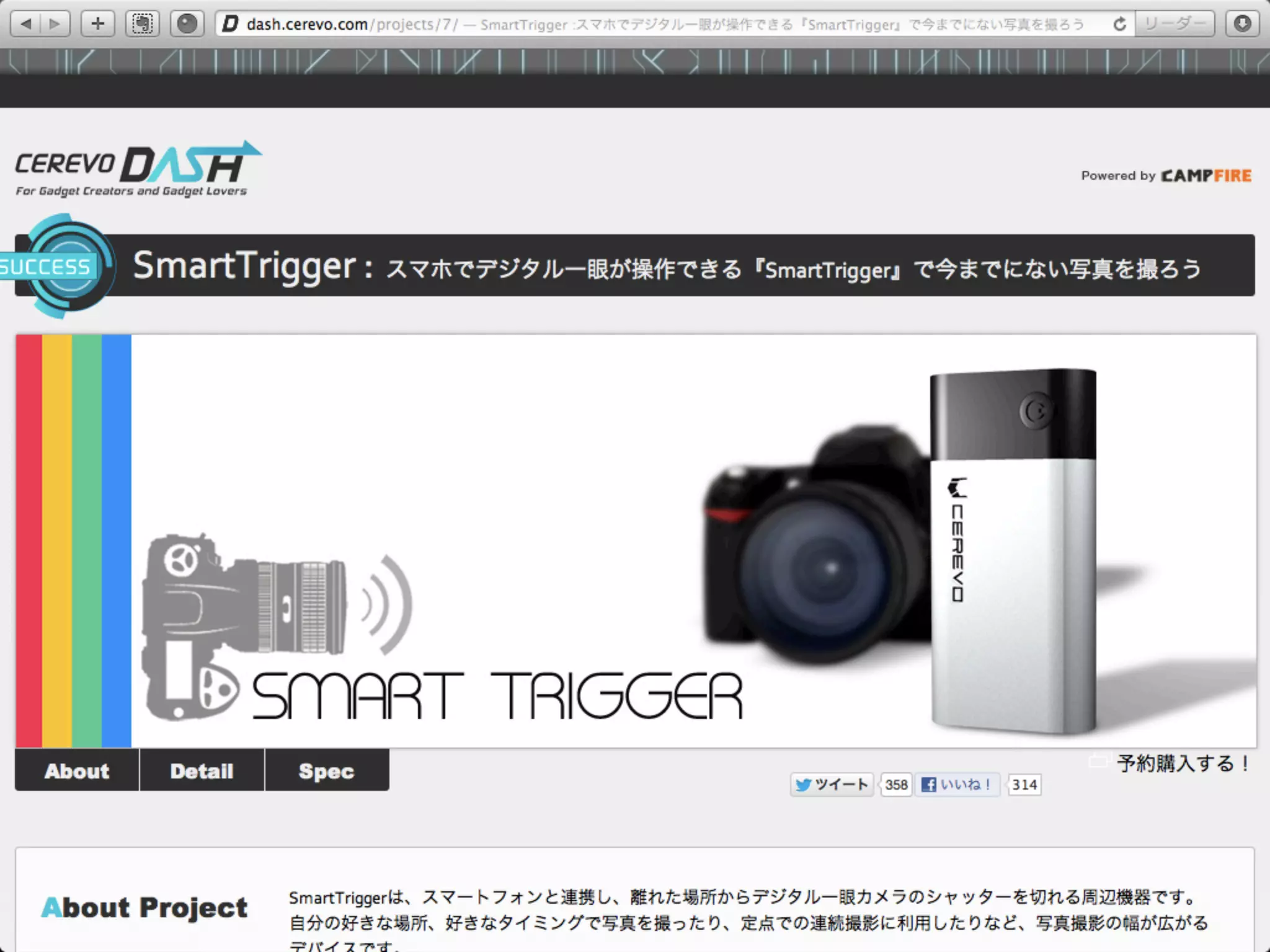

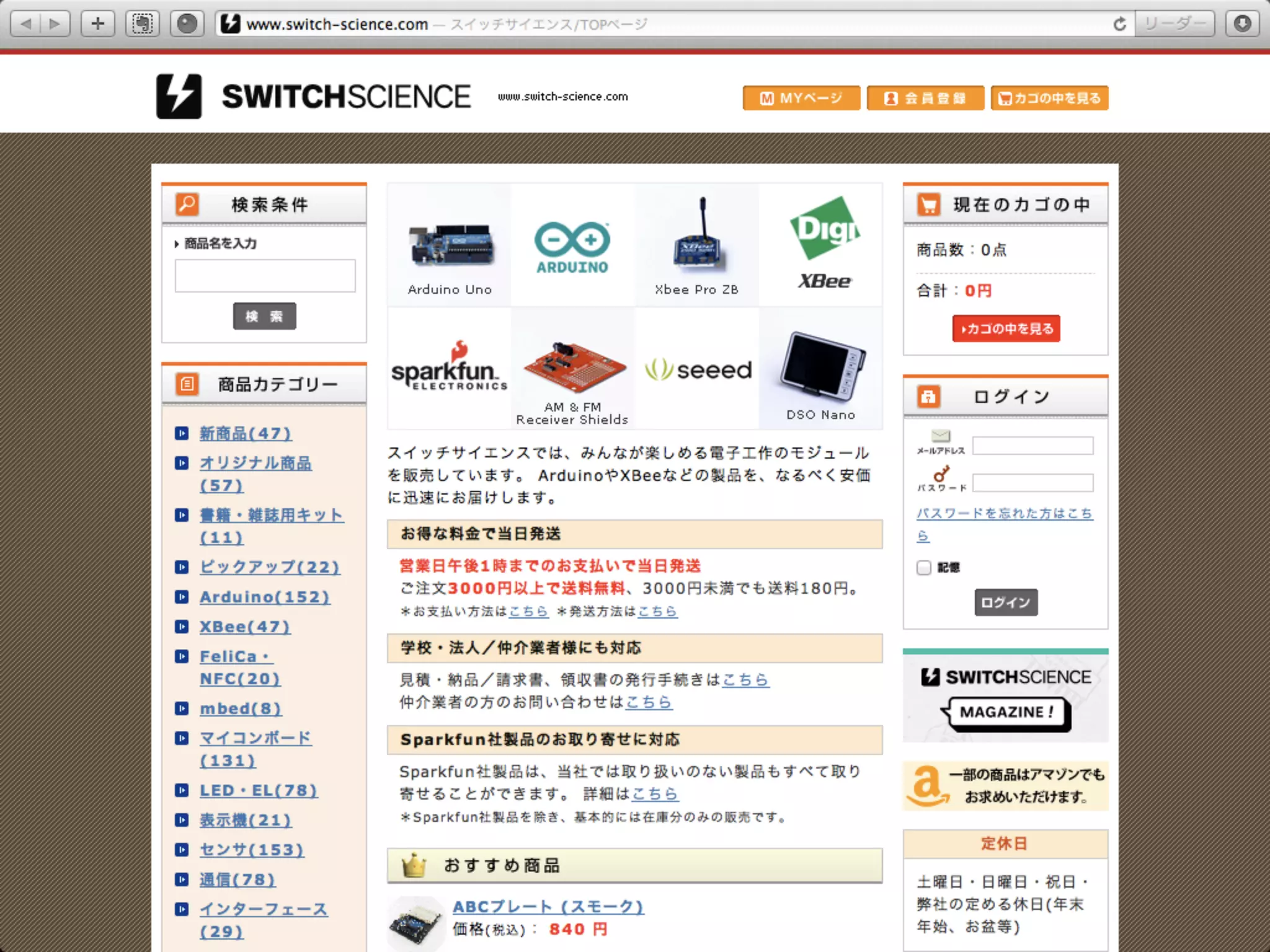

- 79. Makerムーブメントとは？ What is Makermovement?
- 80. Makerムーブメント Makerムーブメントとは？ http://hive.slate.com/hive/ http://www.flickr.com/photos/ made-america-how-reinvent-american-manufacturing/ tedconference/5343993512/ article/the-makers-are-coming JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言

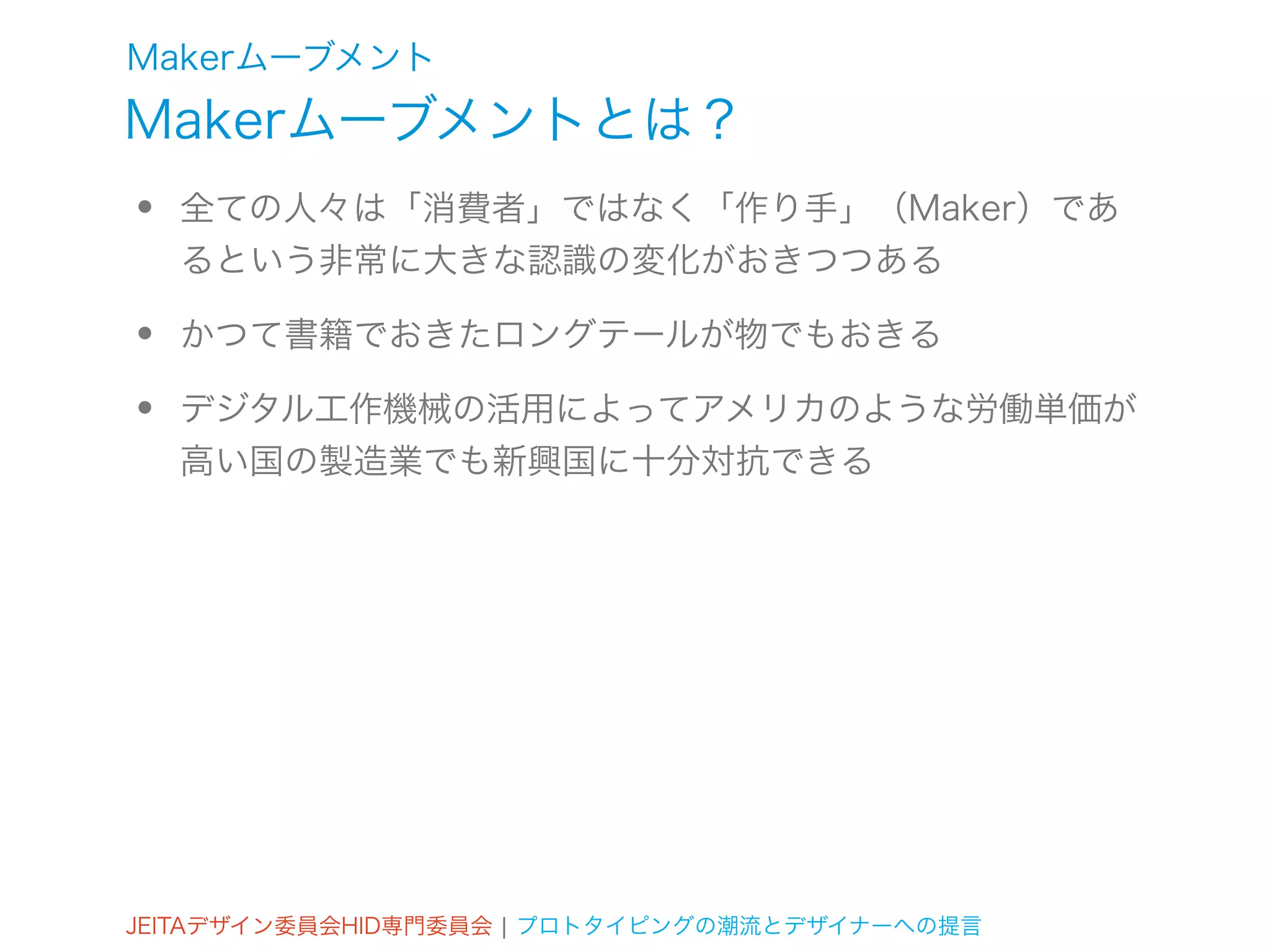

- 81. Makerムーブメント Makerムーブメントとは？ • 全ての人々は「消費者」ではなく「作り手」（Maker）であ るという非常に大きな認識の変化がおきつつある • かつて書籍でおきたロングテールが物でもおきる • デジタル工作機械の活用によってアメリカのような労働単価が 高い国の製造業でも新興国に十分対抗できる JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言
- 82.

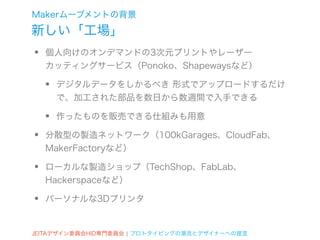

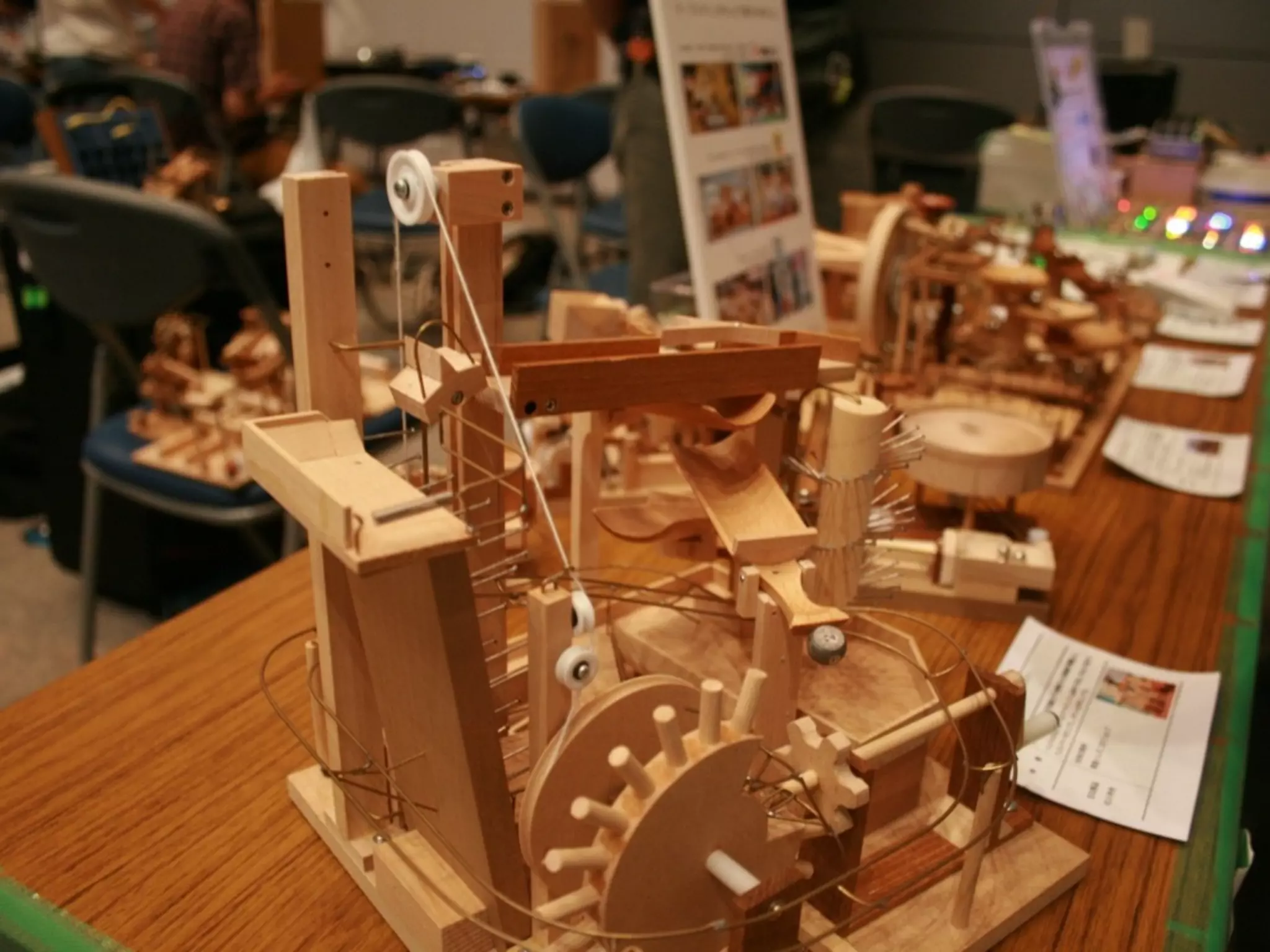

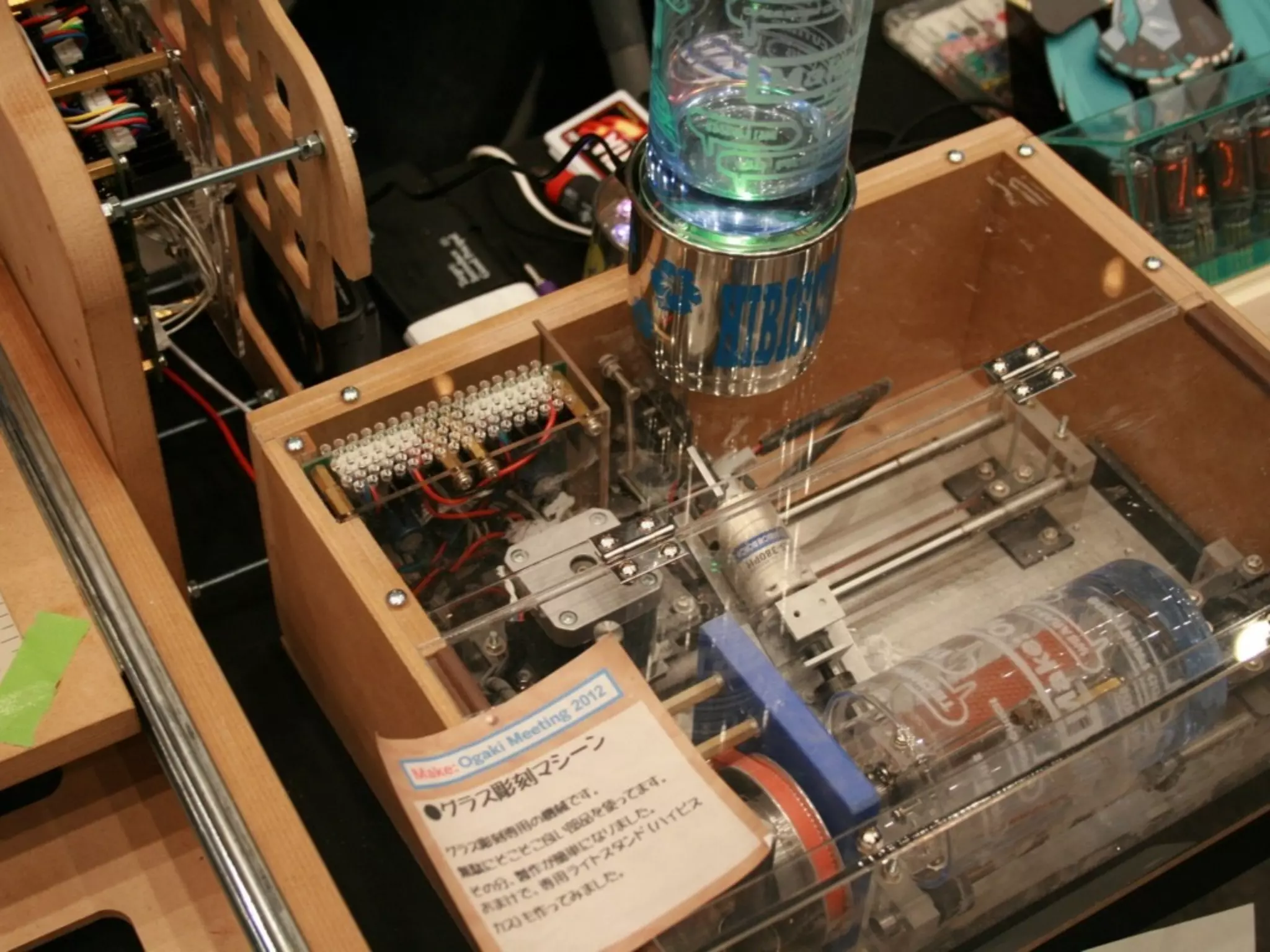

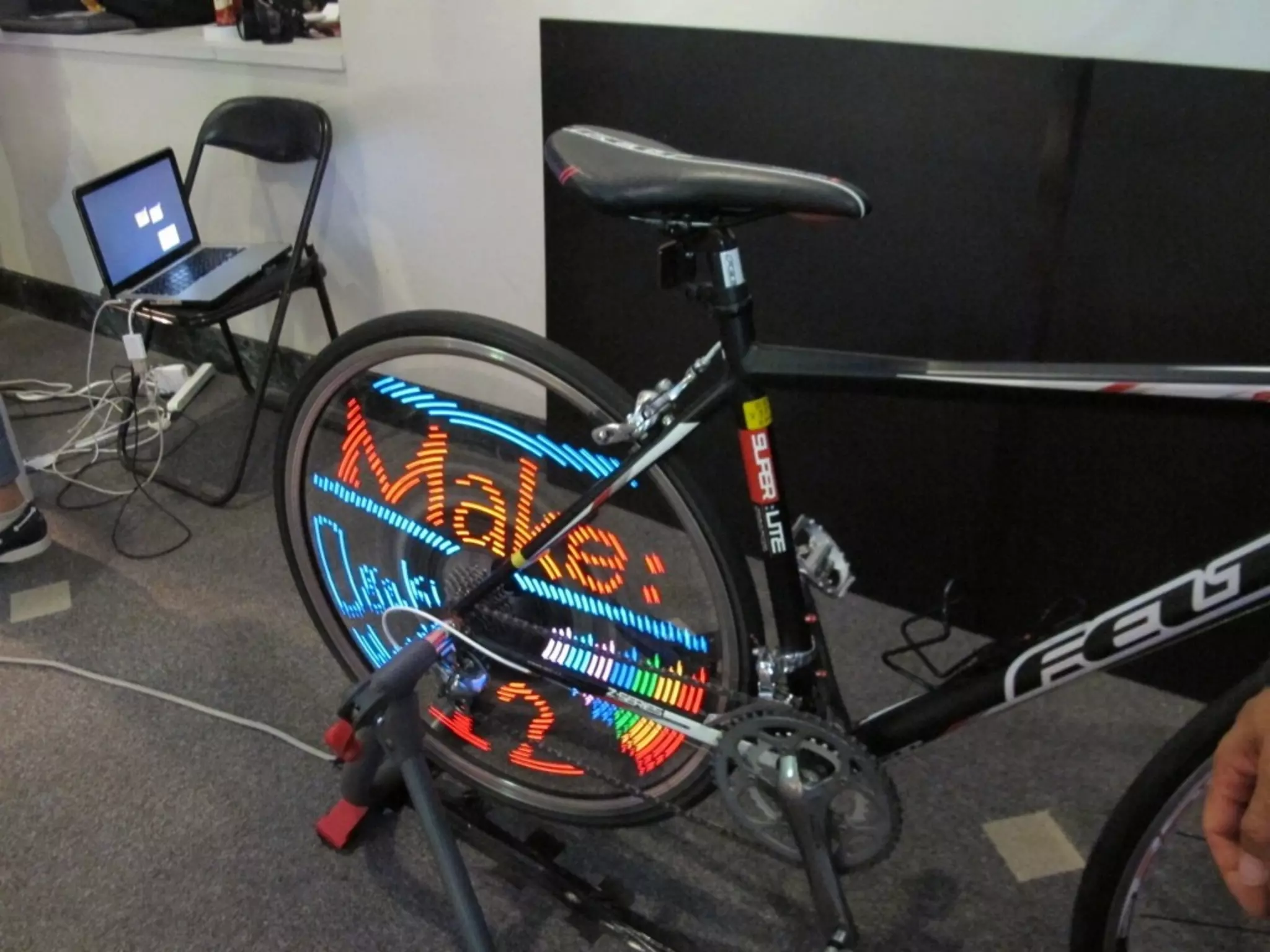

- 98. Makerムーブメントの背景 新しい「工場」 • 個人向けのオンデマンドの3次元プリントやレーザー カッティングサービス（Ponoko、Shapewaysなど） • デジタルデータをしかるべき 形式でアップロードするだけ で、加工された部品を数日から数週間で入手できる • 作ったものを販売できる仕組みも用意 • 分散型の製造ネットワーク（100kGarages、CloudFab、 MakerFactoryなど） • ローカルな製造ショップ（TechShop、FabLab、 Hackerspaceなど） • パーソナルな3Dプリンタ JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言

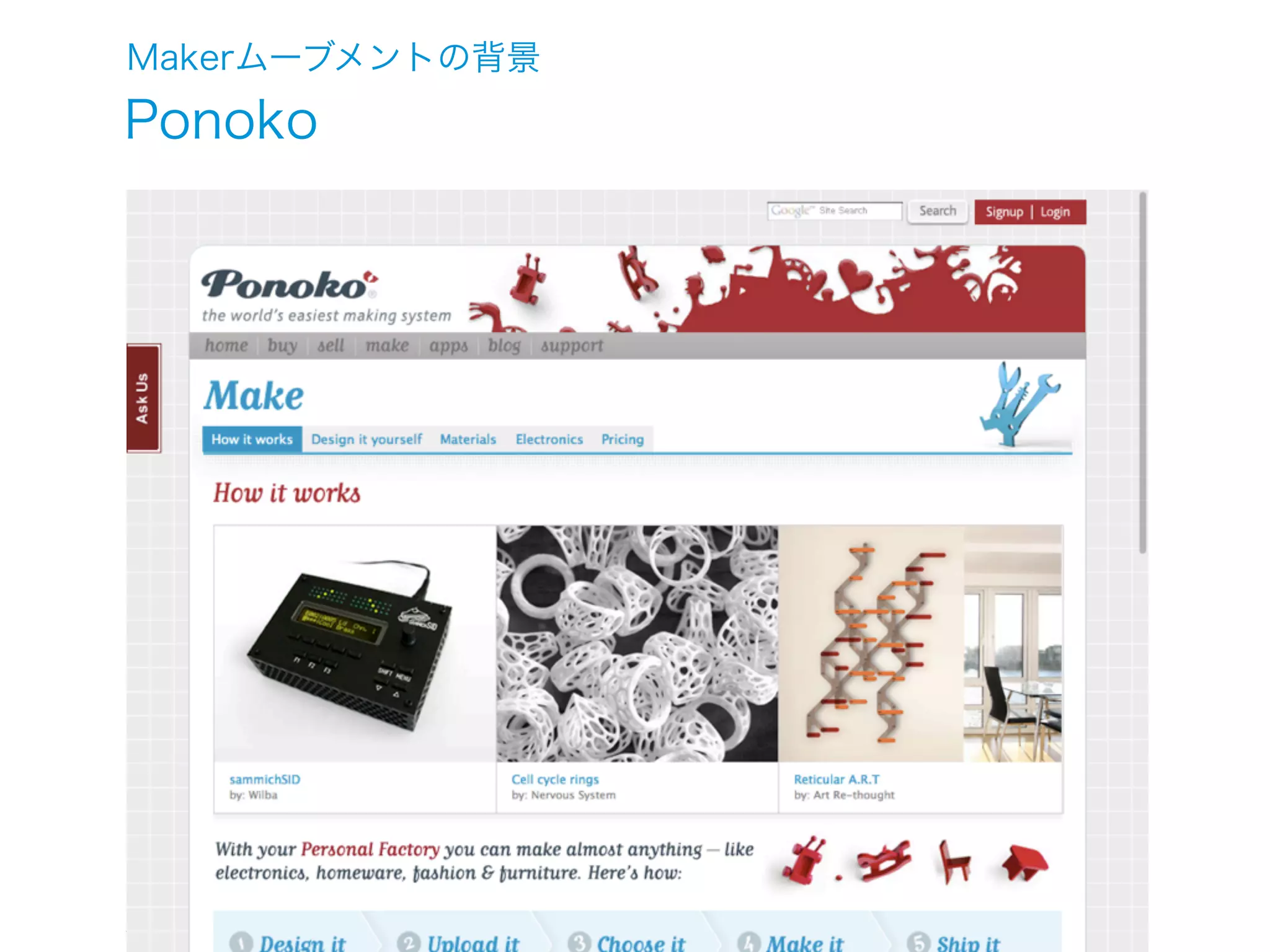

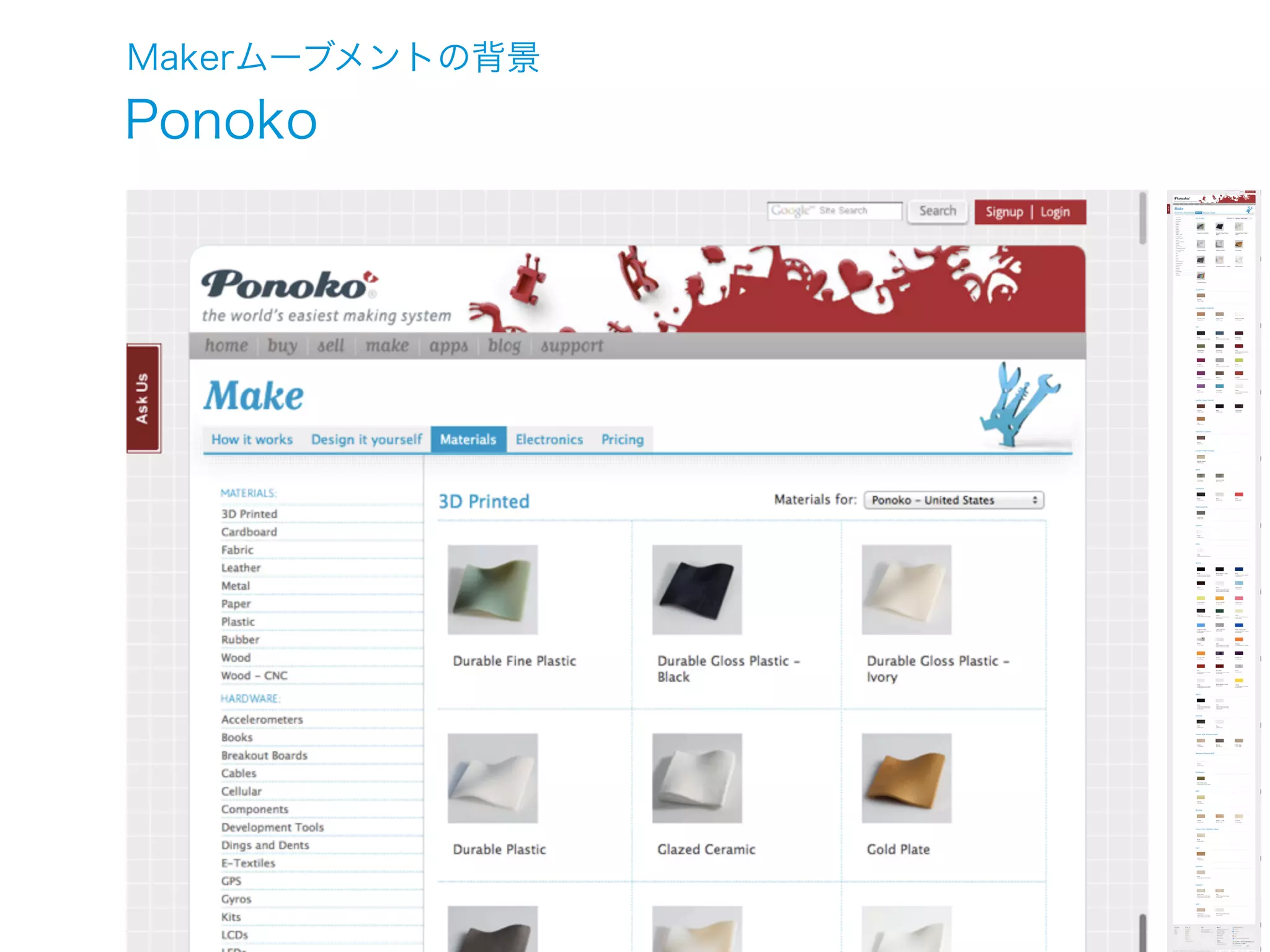

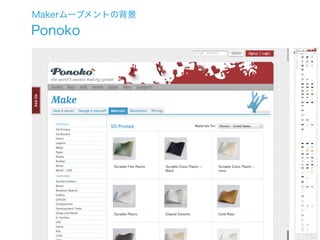

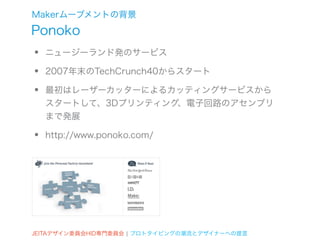

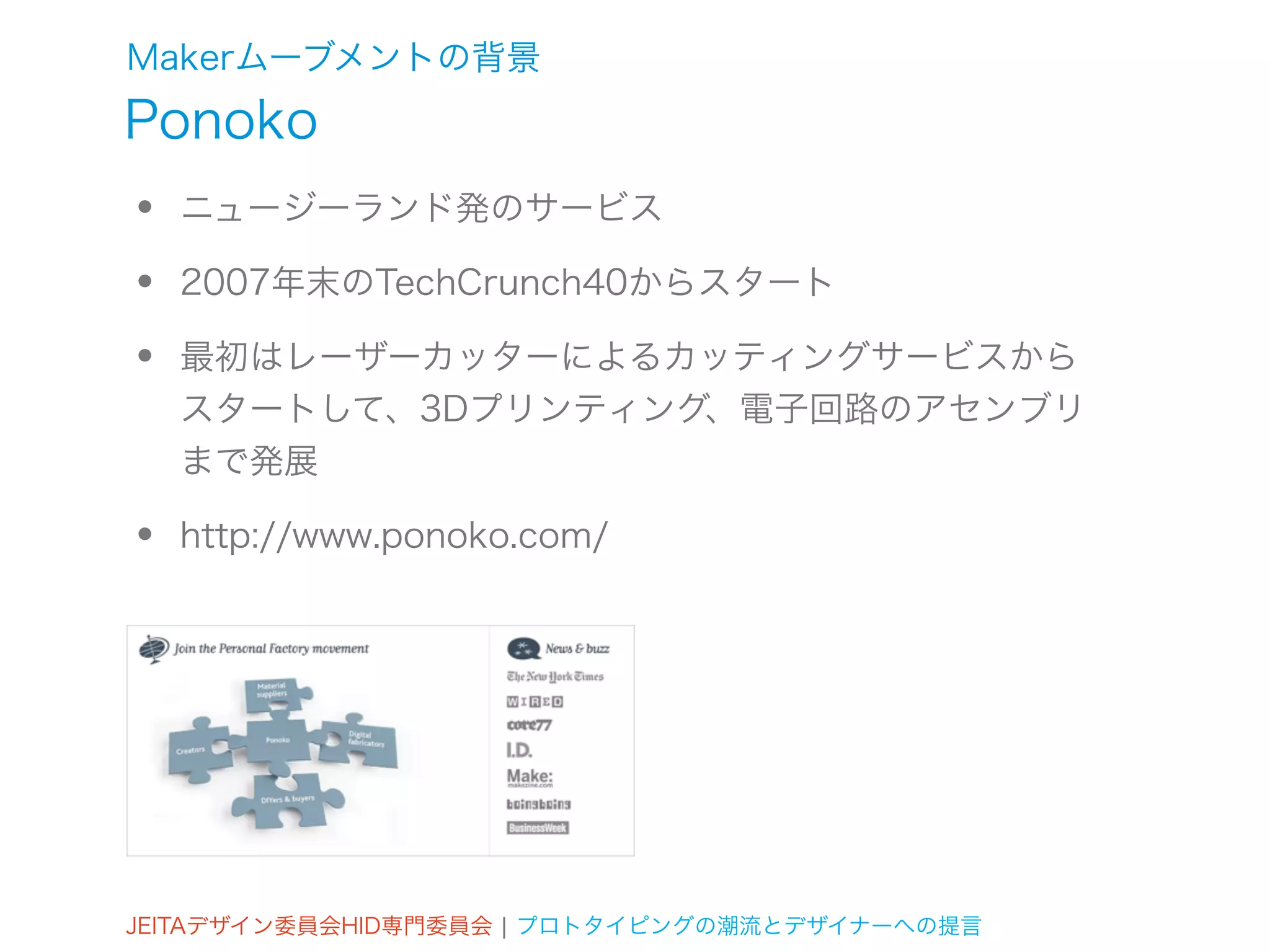

- 99. Makerムーブメントの背景 Ponoko • ニュージーランド発のサービス • 2007年末のTechCrunch40からスタート • 最初はレーザーカッターによるカッティングサービスから スタートして、3Dプリンティング、電子回路のアセンブリ まで発展 • http://www.ponoko.com/ JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言
- 100.
- 101.

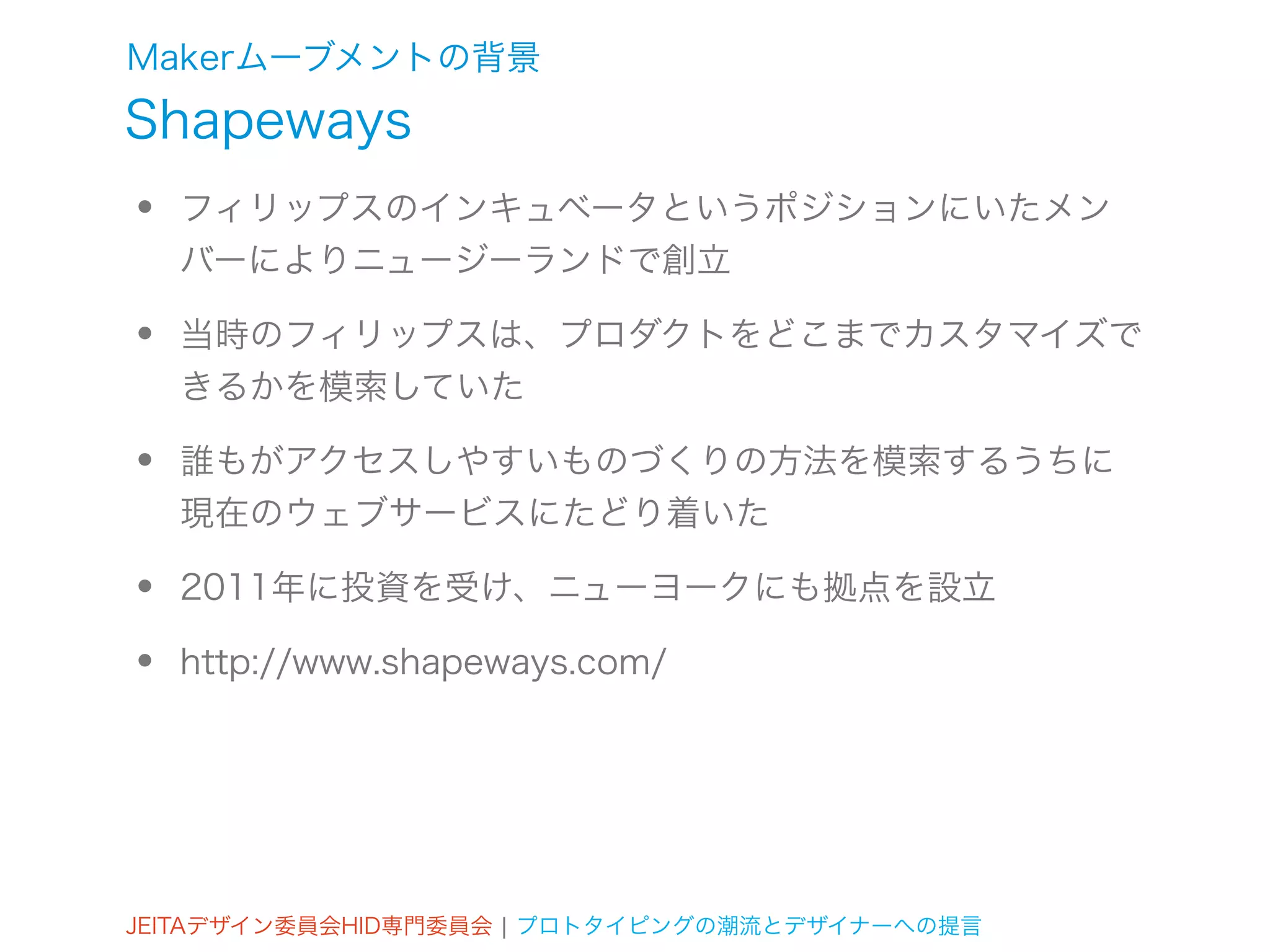

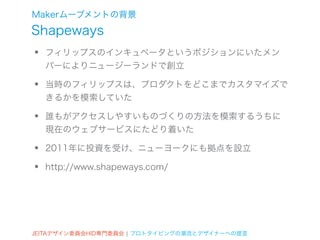

- 102. Makerムーブメントの背景 Shapeways • フィリップスのインキュベータというポジションにいたメン バーによりニュージーランドで創立 • 当時のフィリップスは、プロダクトをどこまでカスタマイズで きるかを模索していた • 誰もがアクセスしやすいものづくりの方法を模索するうちに 現在のウェブサービスにたどり着いた • 2011年に投資を受け、ニューヨークにも拠点を設立 • http://www.shapeways.com/ JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言

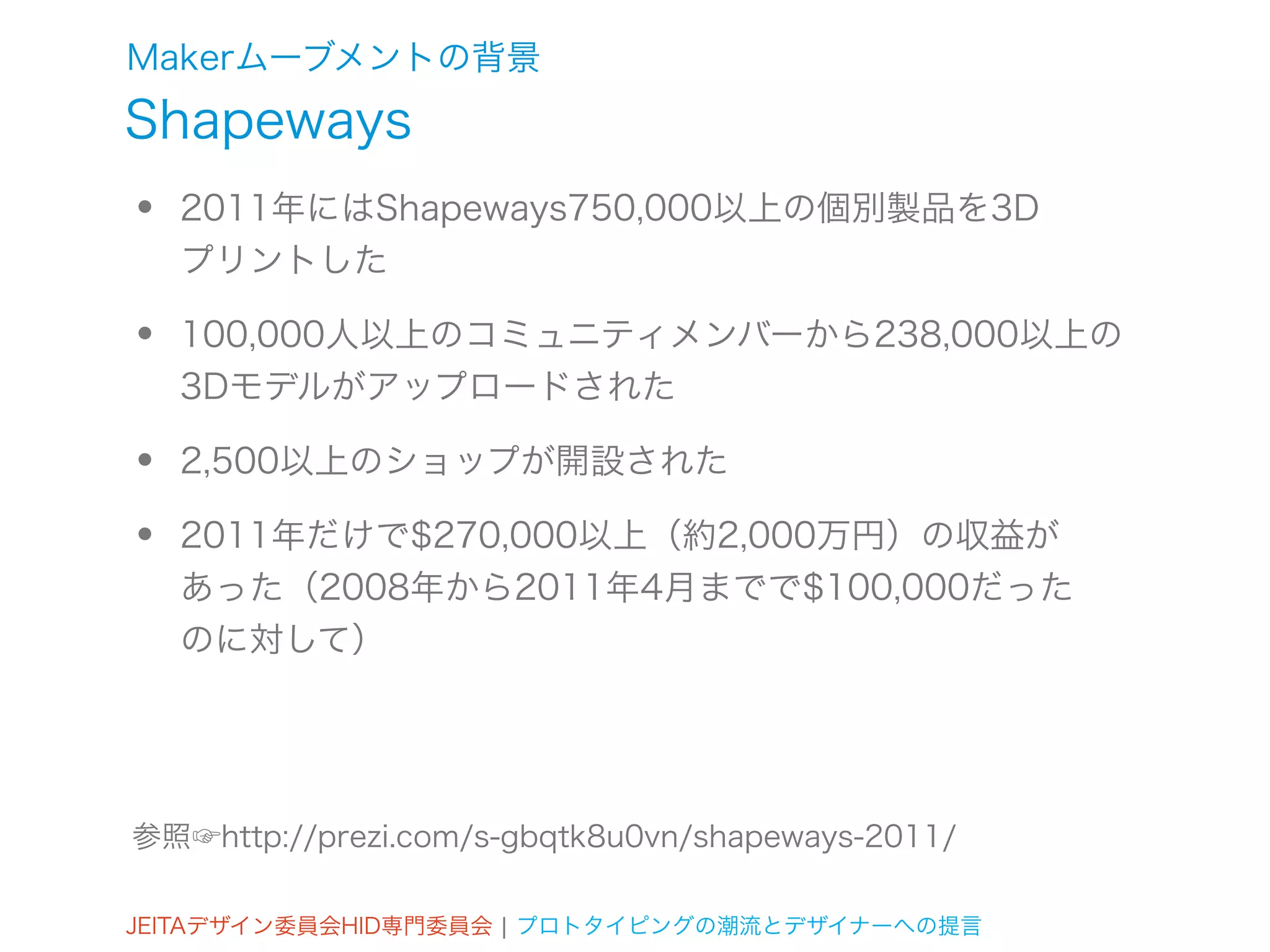

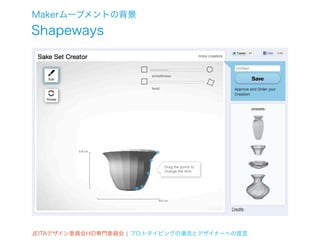

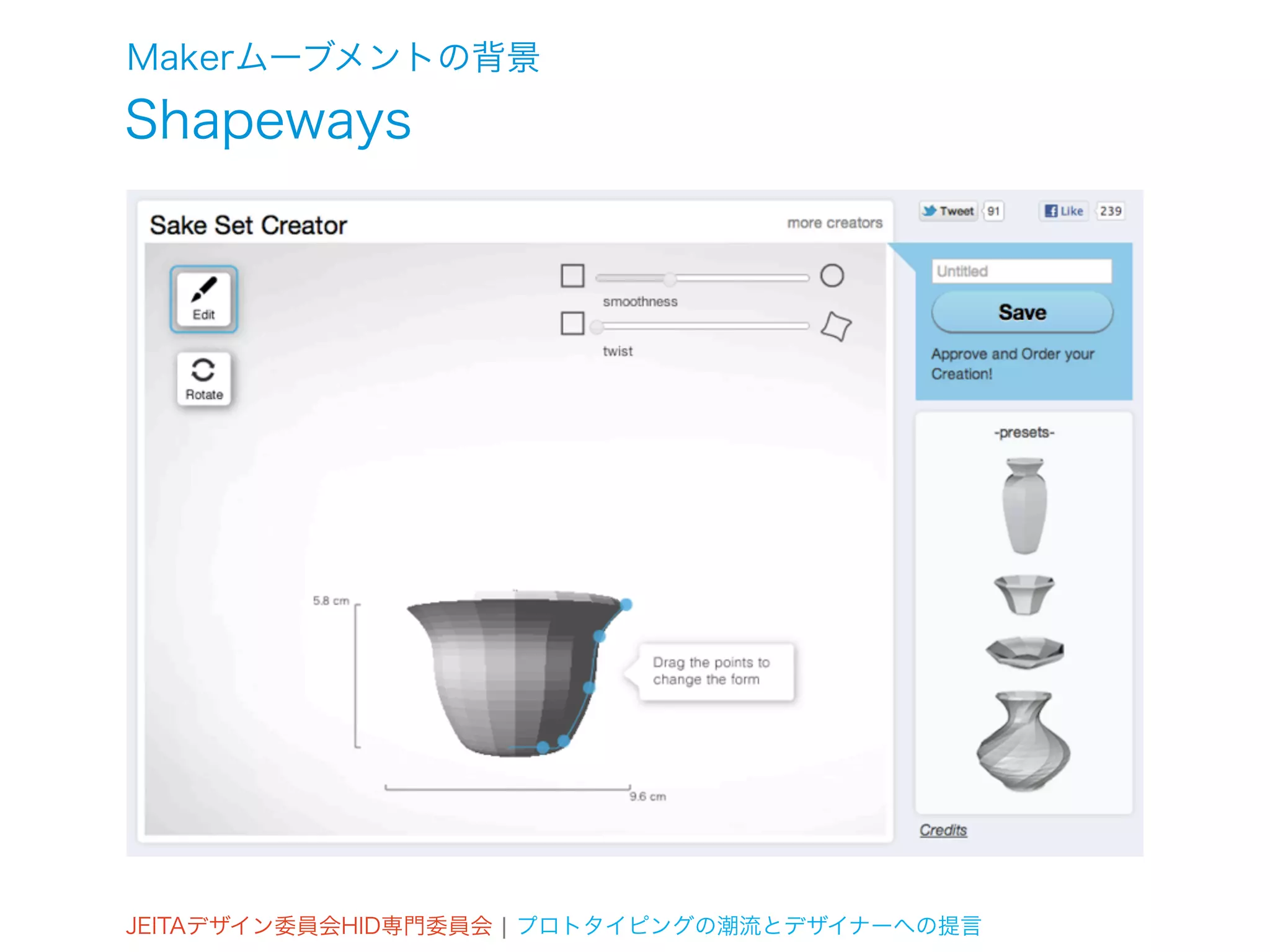

- 103. Makerムーブメントの背景 Shapeways • 2011年にはShapeways750,000以上の個別製品を3D プリントした • 100,000人以上のコミュニティメンバーから238,000以上の 3Dモデルがアップロードされた • 2,500以上のショップが開設された • 2011年だけで$270,000以上（約2,000万円）の収益が あった（2008年から2011年4月までで$100,000だった のに対して） 参照☞http://prezi.com/s-gbqtk8u0vn/shapeways-2011/ JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言
- 104.

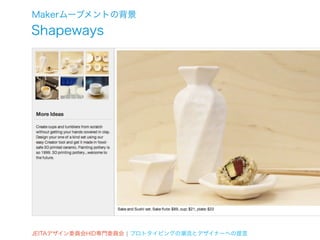

- 105.

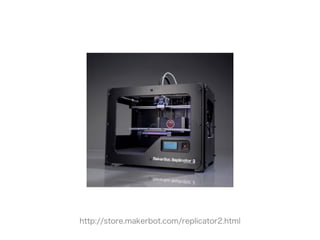

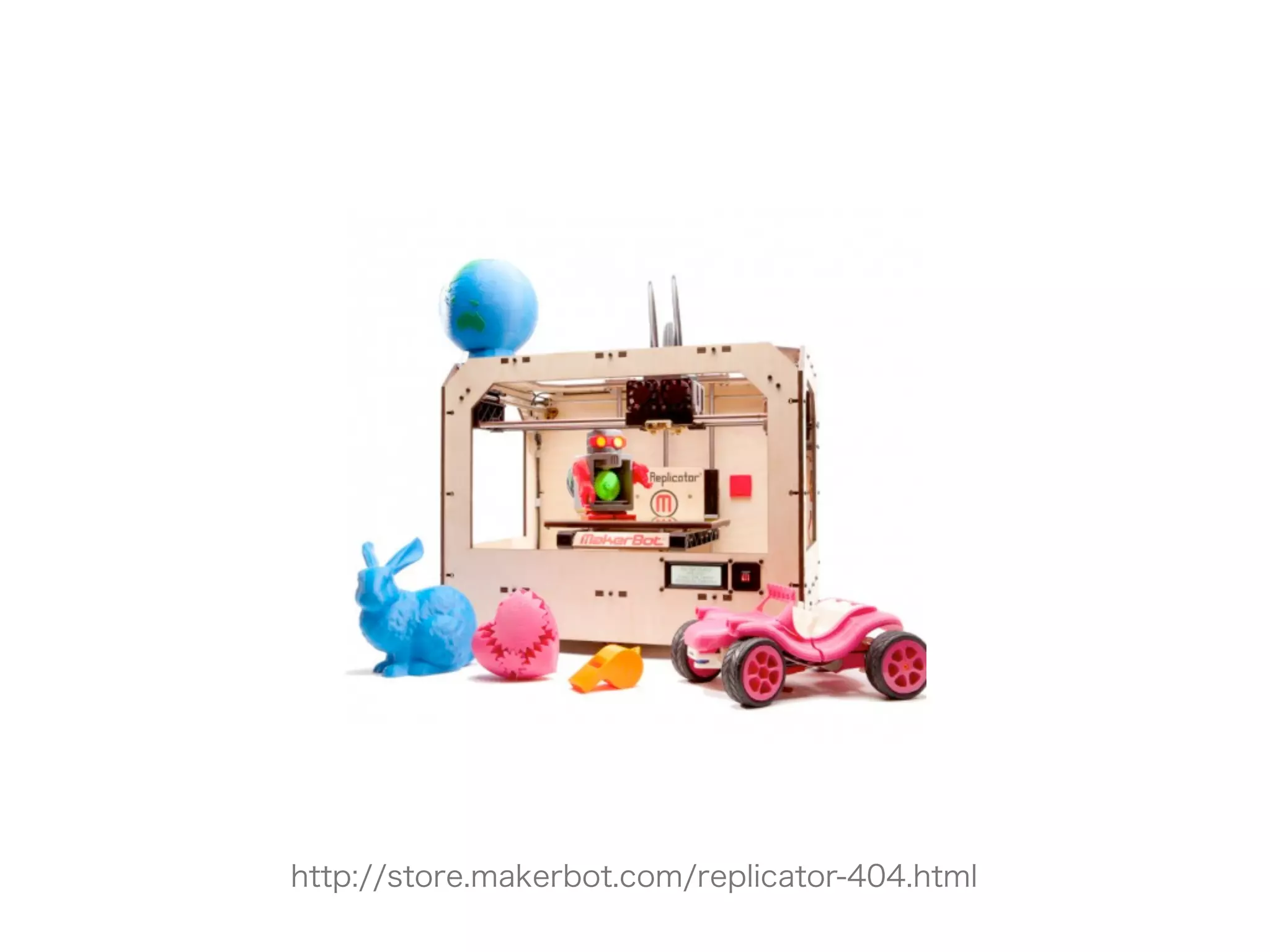

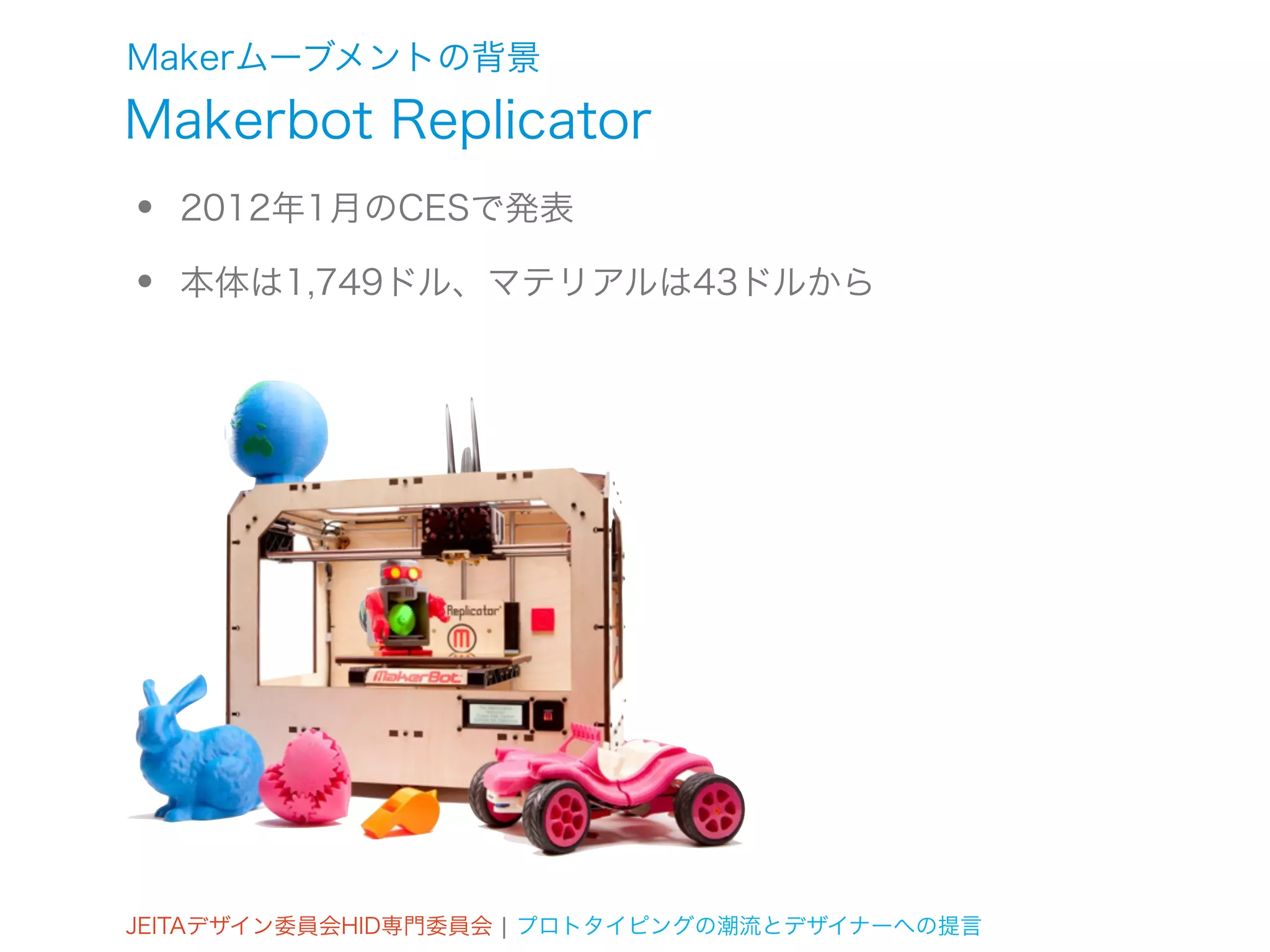

- 106. Makerムーブメントの背景 Makerbot Replicator • 2012年1月のCESで発表 • 本体は1,749ドル、マテリアルは43ドルから JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言
- 107. Makerムーブメントの背景 3D Systems Cube • 2012年1月のCESで発表 • 本体は1,299ドル、マテリアルは49.99ドルから JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言

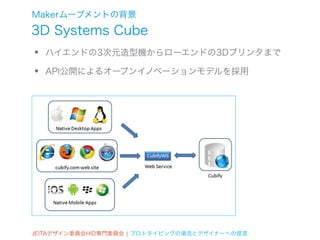

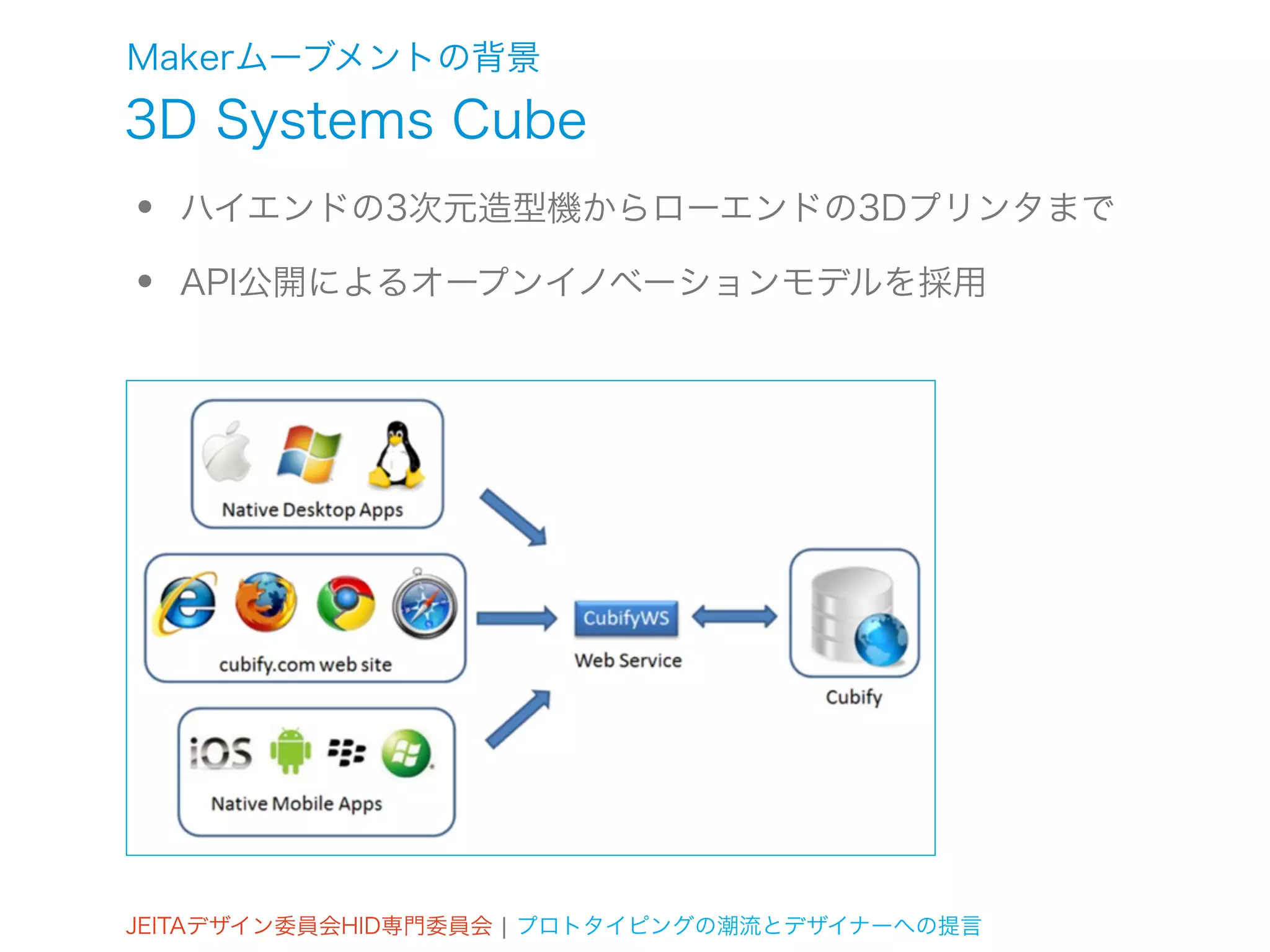

- 108. Makerムーブメントの背景 3D Systems Cube • ハイエンドの3次元造型機からローエンドの3Dプリンタまで • API公開によるオープンイノベーションモデルを採用 JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言

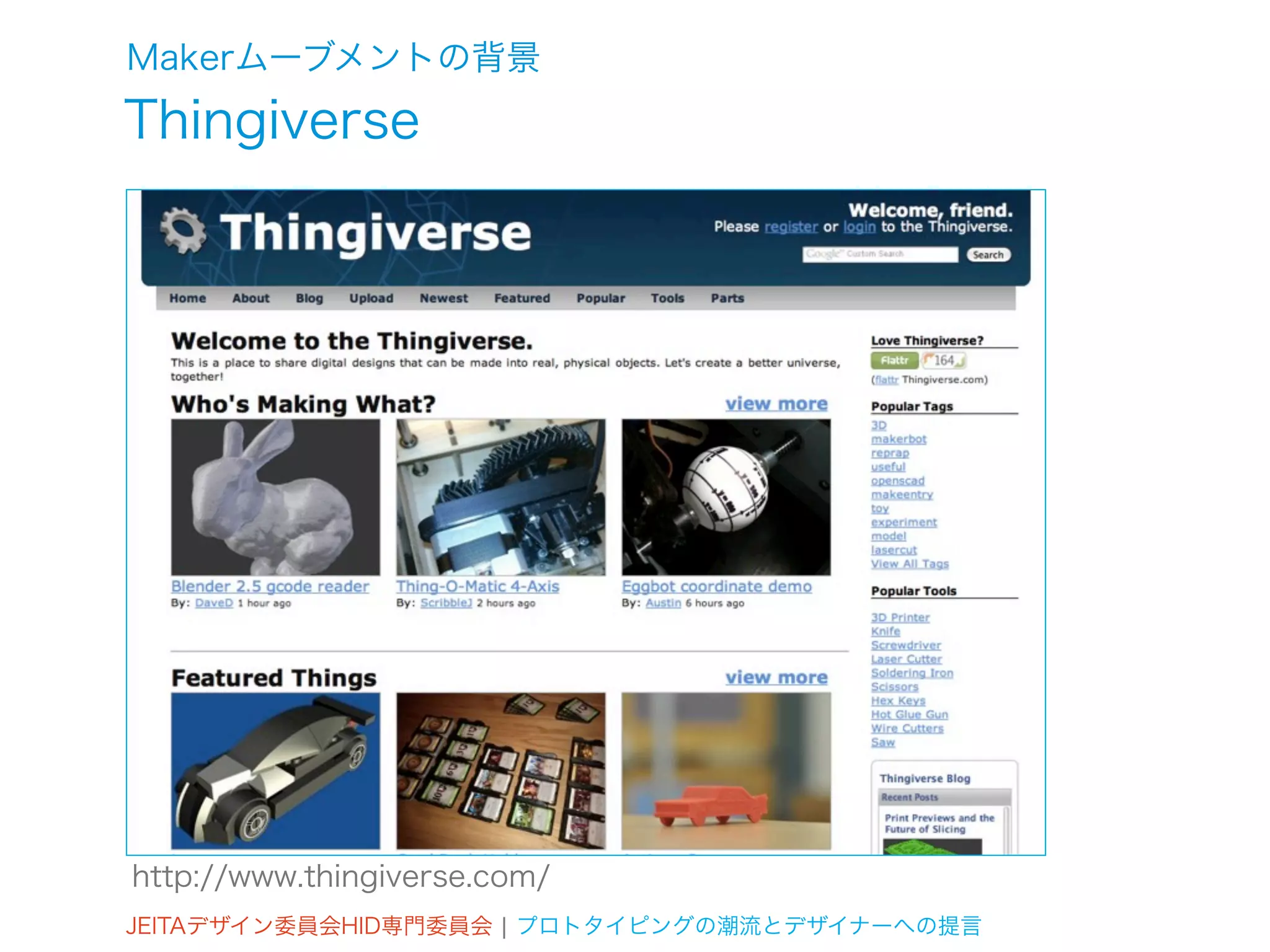

- 109.

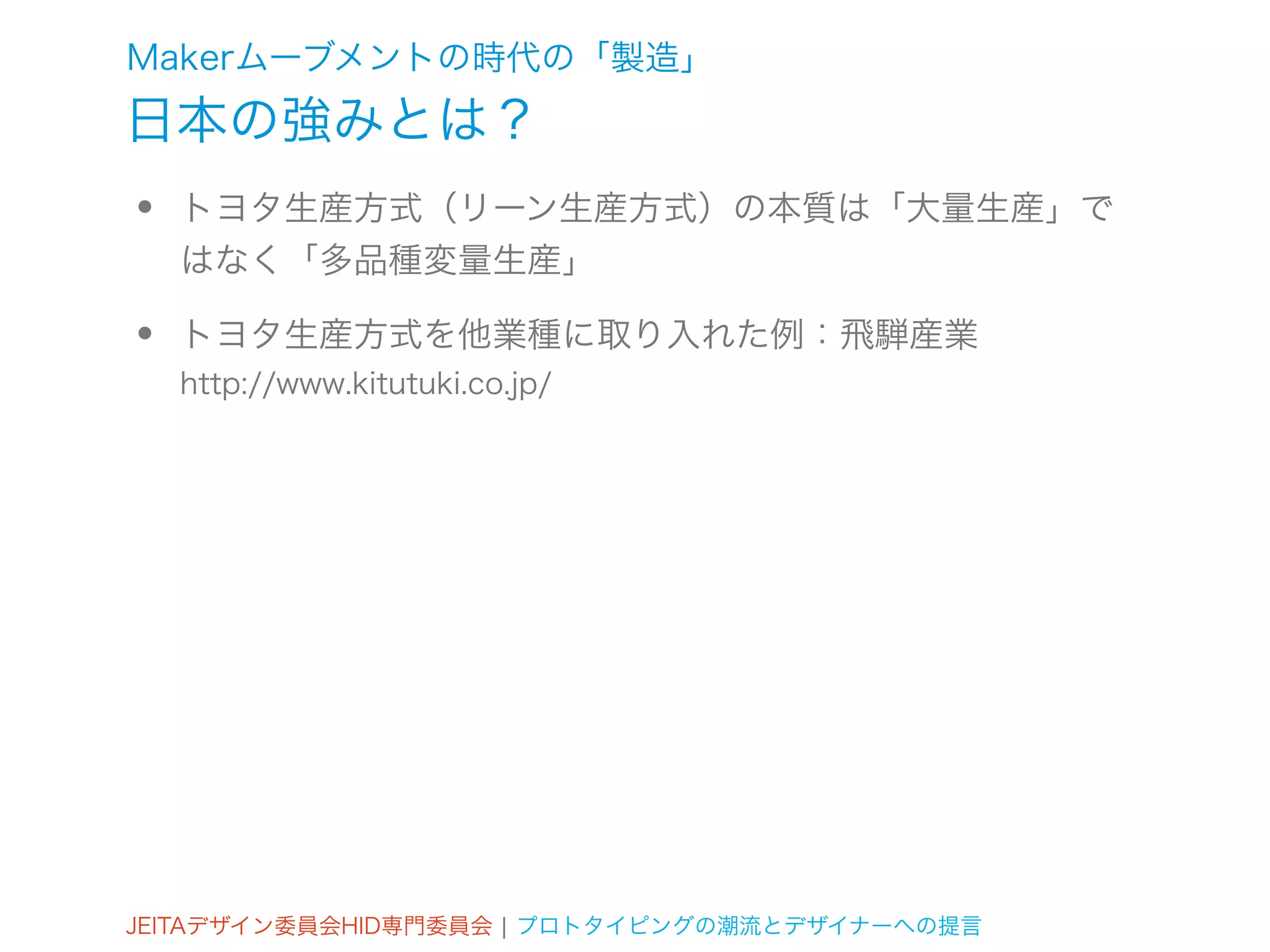

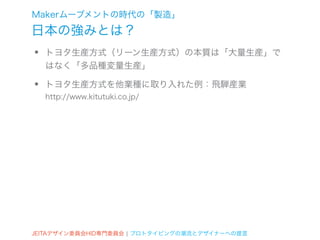

- 110. Makerムーブメントの時代の「製造」 日本の強みとは？ • トヨタ生産方式（リーン生産方式）の本質は「大量生産」で はなく「多品種変量生産」 • トヨタ生産方式を他業種に取り入れた例：飛騨産業 http://www.kitutuki.co.jp/ JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言
- 111. オープンソースハードウェアとは？ What is OpenSource Hardware?

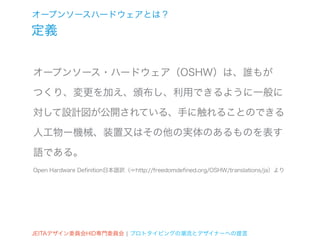

- 112.

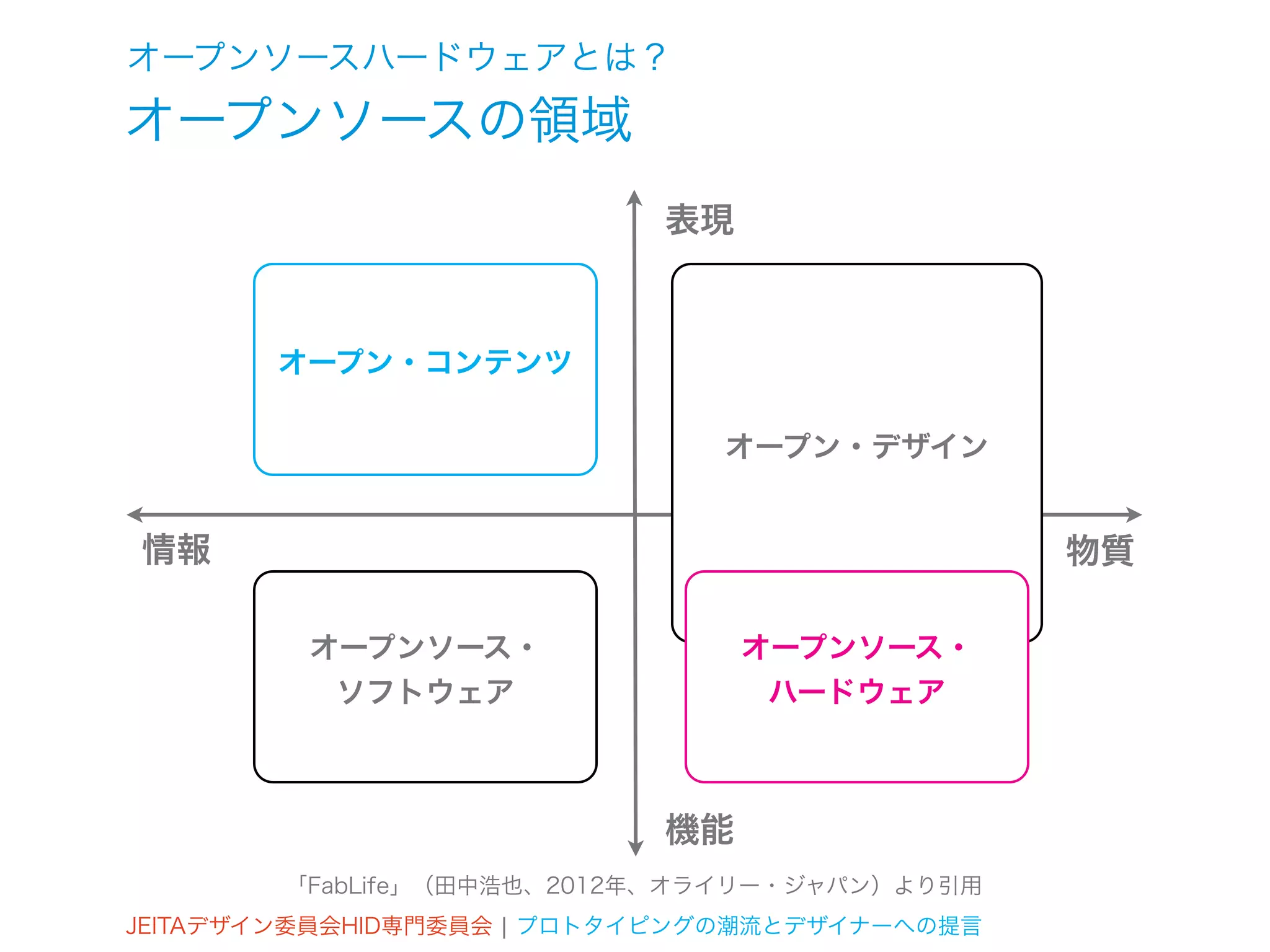

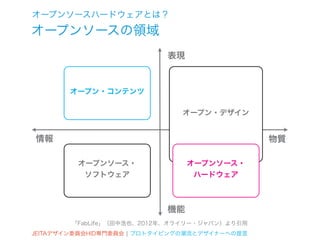

- 113. オープンソースハードウェアとは？ オープンソースの領域 表現 オープン・コンテンツ オープン・デザイン 情報 物質 オープンソース・ オープンソース・ ソフトウェア ハードウェア 機能 「FabLife」（田中浩也、2012年、オライリー・ジャパン）より引用 JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言
- 114.
- 115.
- 116. 風の音楽（鈴木莉紗、鈴木太朗、飯田 誠、荒川忠一） ephemeral melody(Risa Suzuki, Taro Suzuki, Makoto Iida, Chuichi Arakawa)

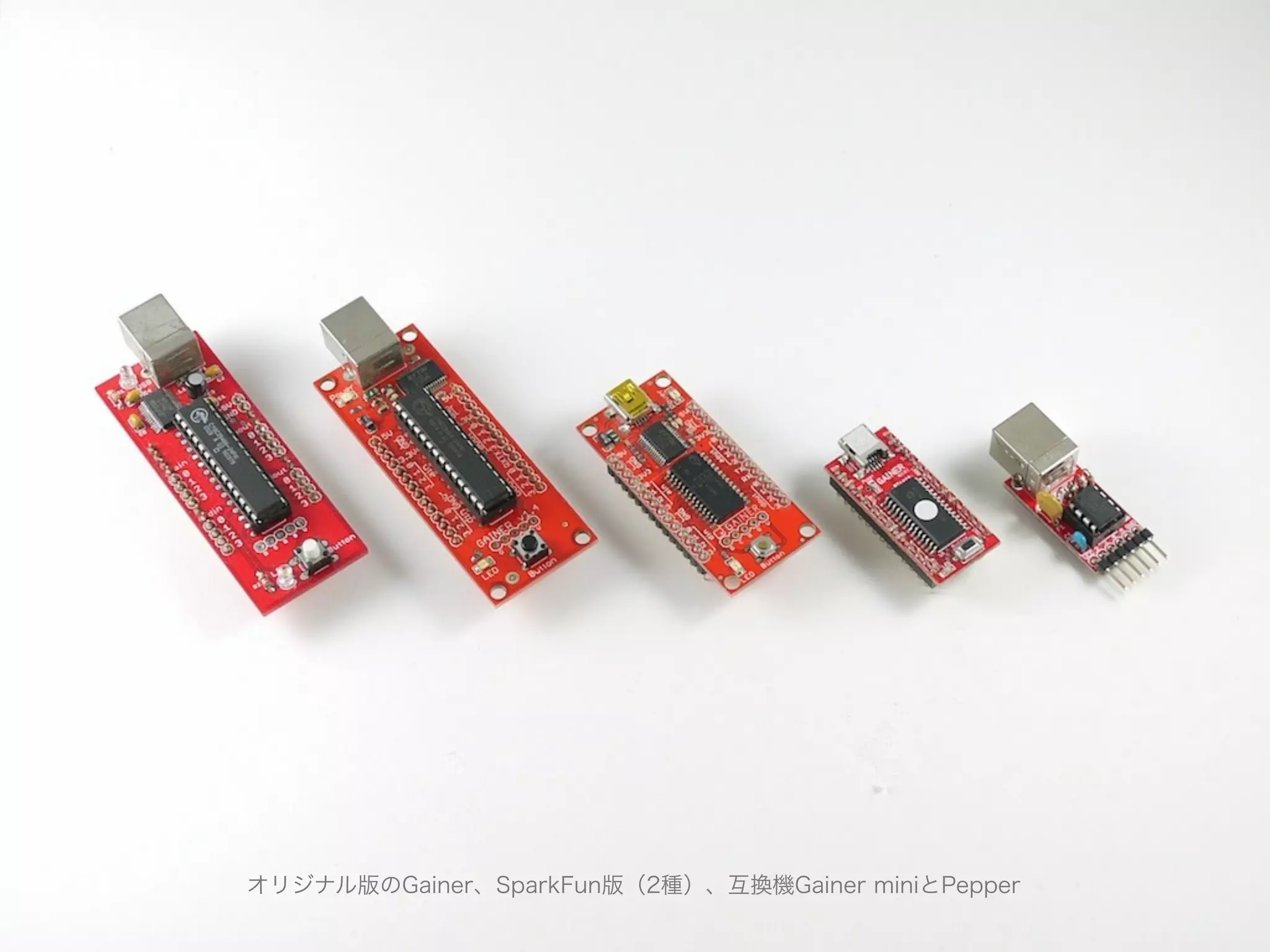

- 117.

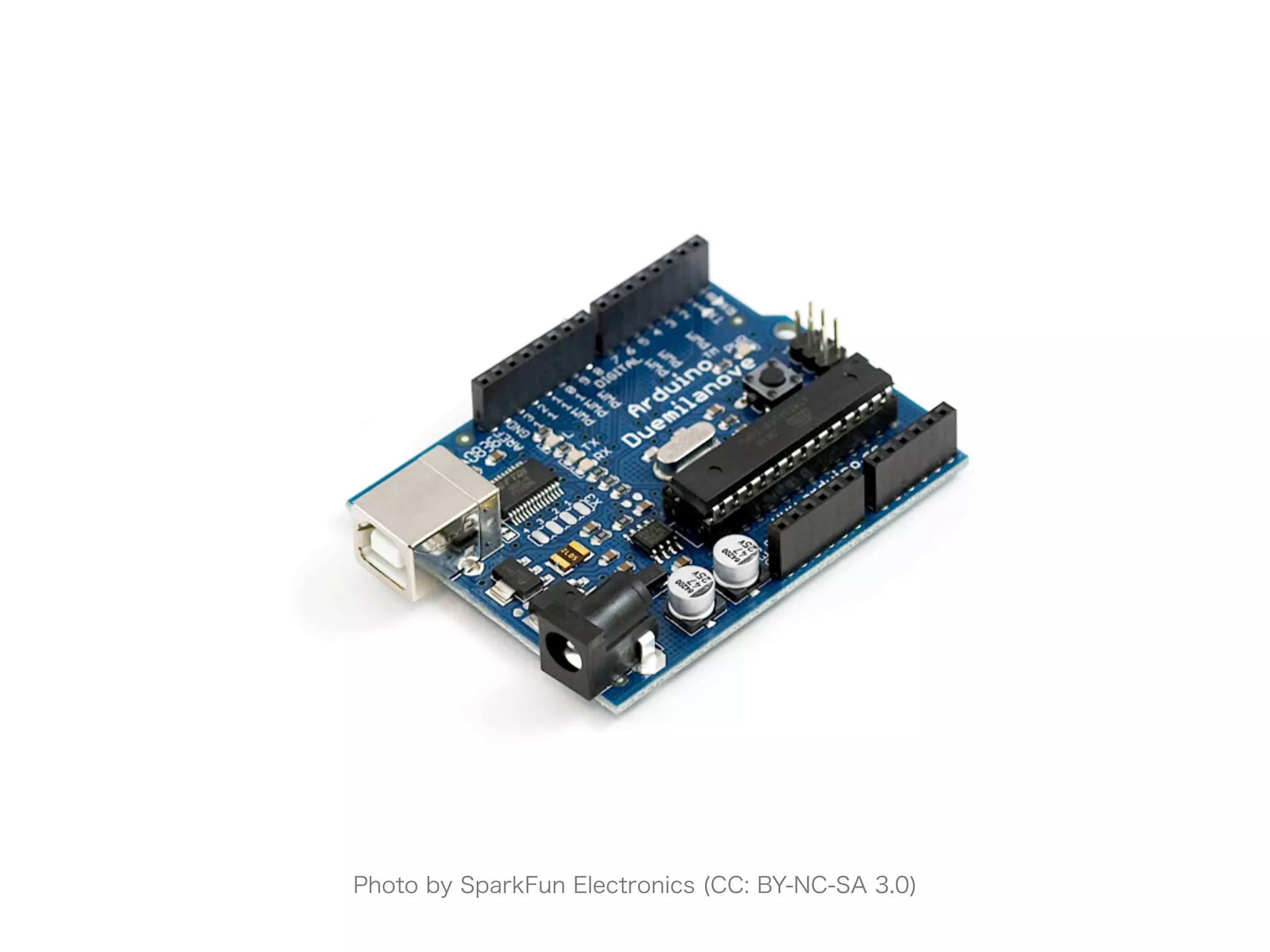

- 118. Photo by SparkFunElectronics (CC: BY-NC-SA 3.0)

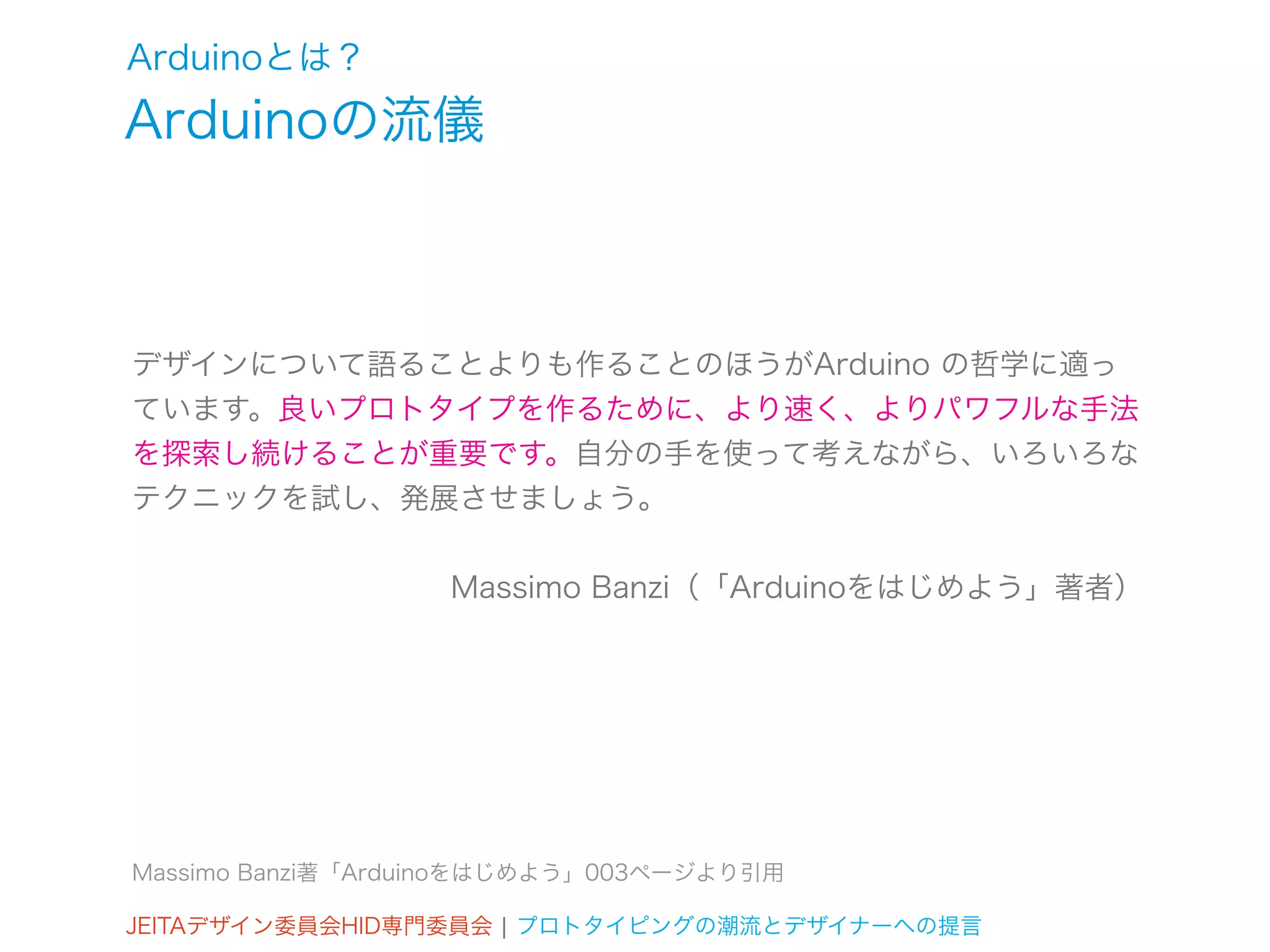

- 119. Arduinoとは？ Arduinoの流儀 デザインについて語ることよりも作ることのほうがArduino の哲学に適っ ています。良いプロトタイプを作るために、より速く、よりパワフルな手法 を探索し続けることが重要です。自分の手を使って考えながら、いろいろな テクニックを試し、発展させましょう。 Massimo Banzi（「Arduinoをはじめよう」著者） Massimo Banzi著「Arduinoをはじめよう」003ページより引用 JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言

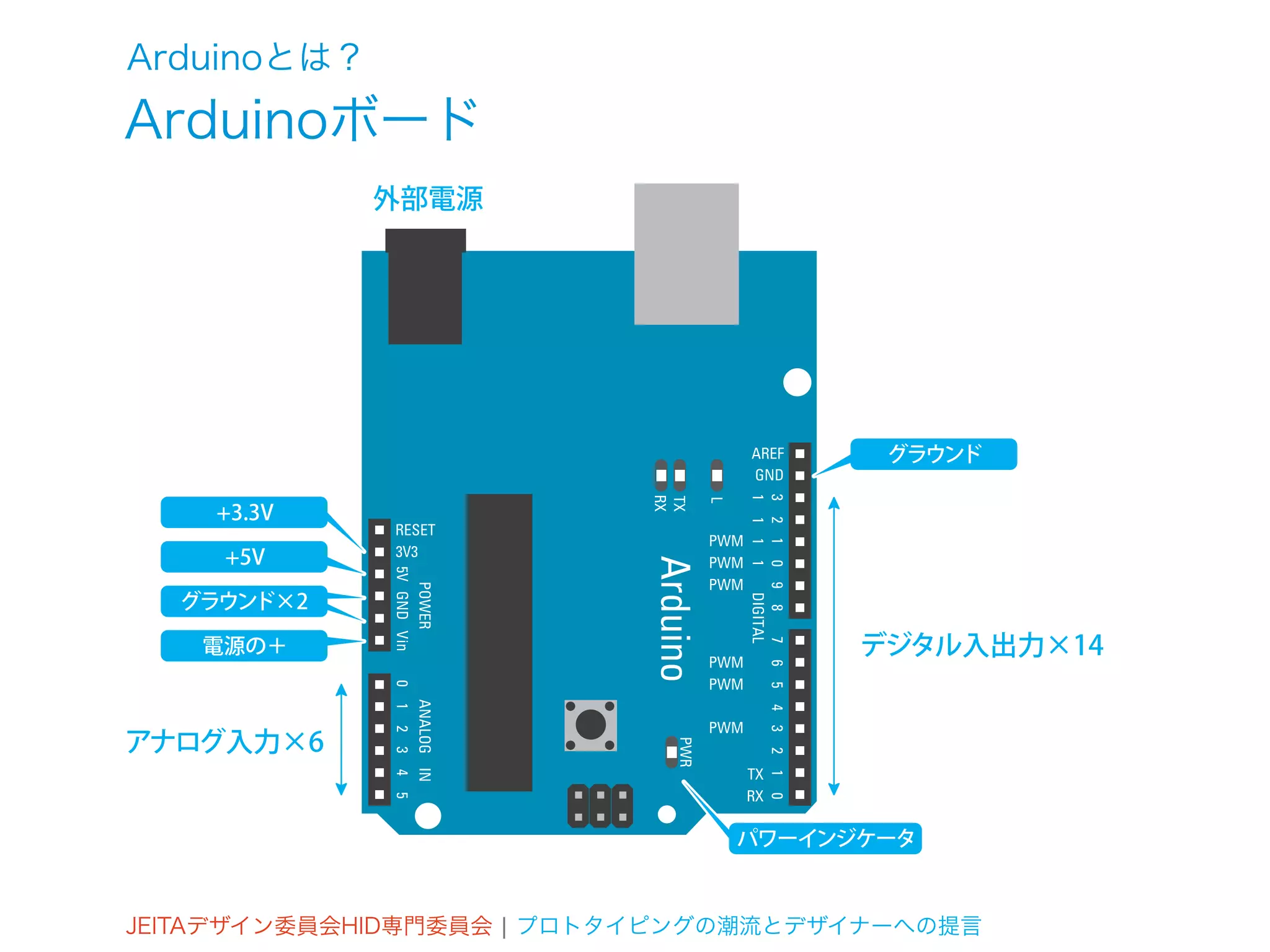

- 120. Arduinoとは？ Arduinoボード 外部電源 グラウンド +3.3V +5V グラウンド×2 電源の＋ デジタル入出力×14 アナログ入力×6 パワーインジケータ JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言

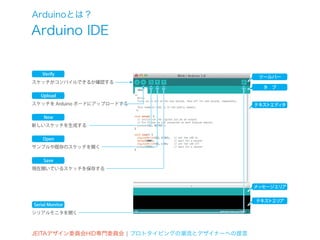

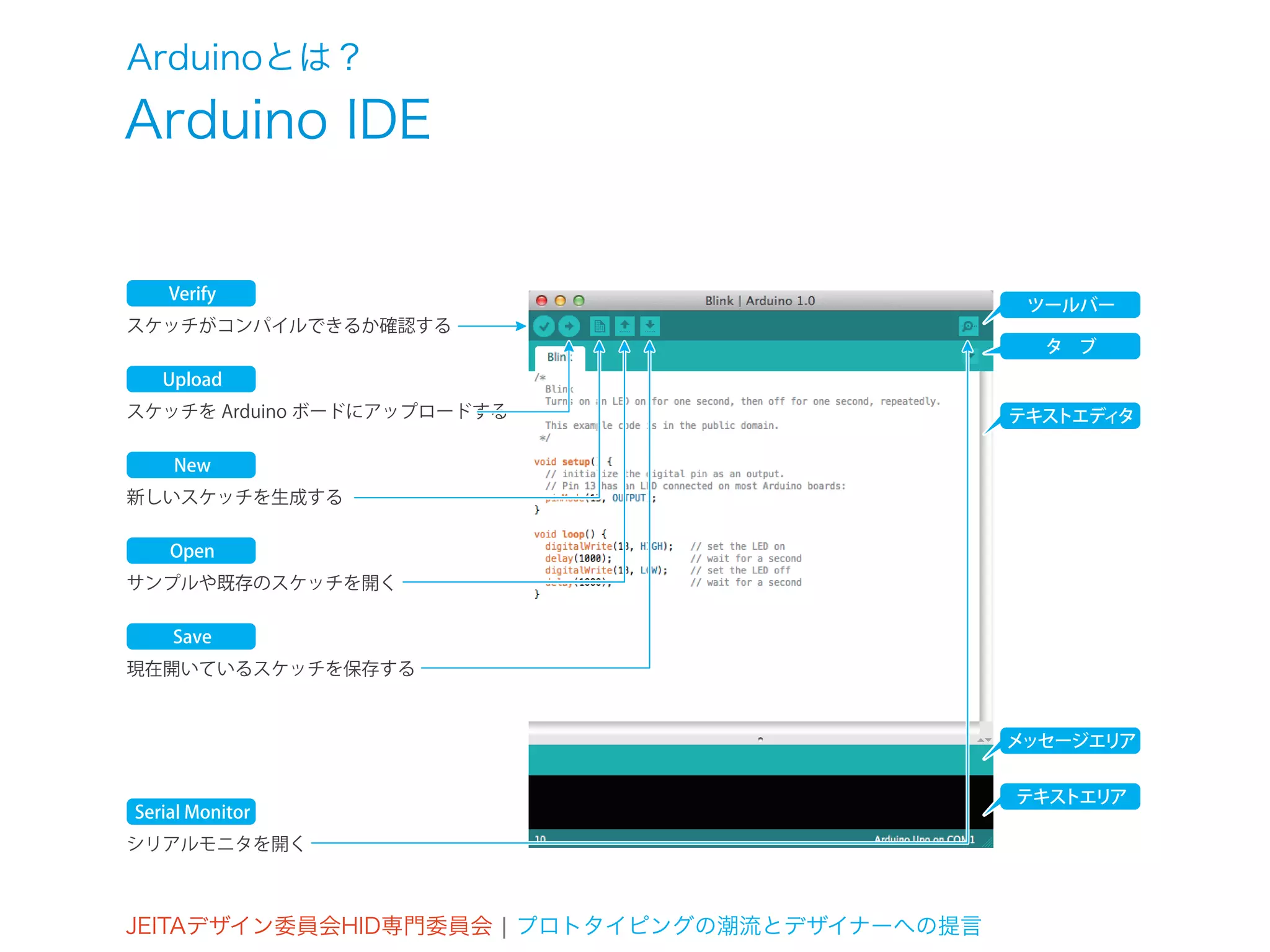

- 121. Arduinoとは？ Arduino IDE Verify ツールバー スケッチがコンパイルできるか確認する タ ブ Upload スケッチを Arduino ボードにアップロードする テキストエディタ New 新しいスケッチを生成する Open サンプルや既存のスケッチを開く Save 現在開いているスケッチを保存する メッセージエリア テキストエリア Serial Monitor シリアルモニタを開く JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言

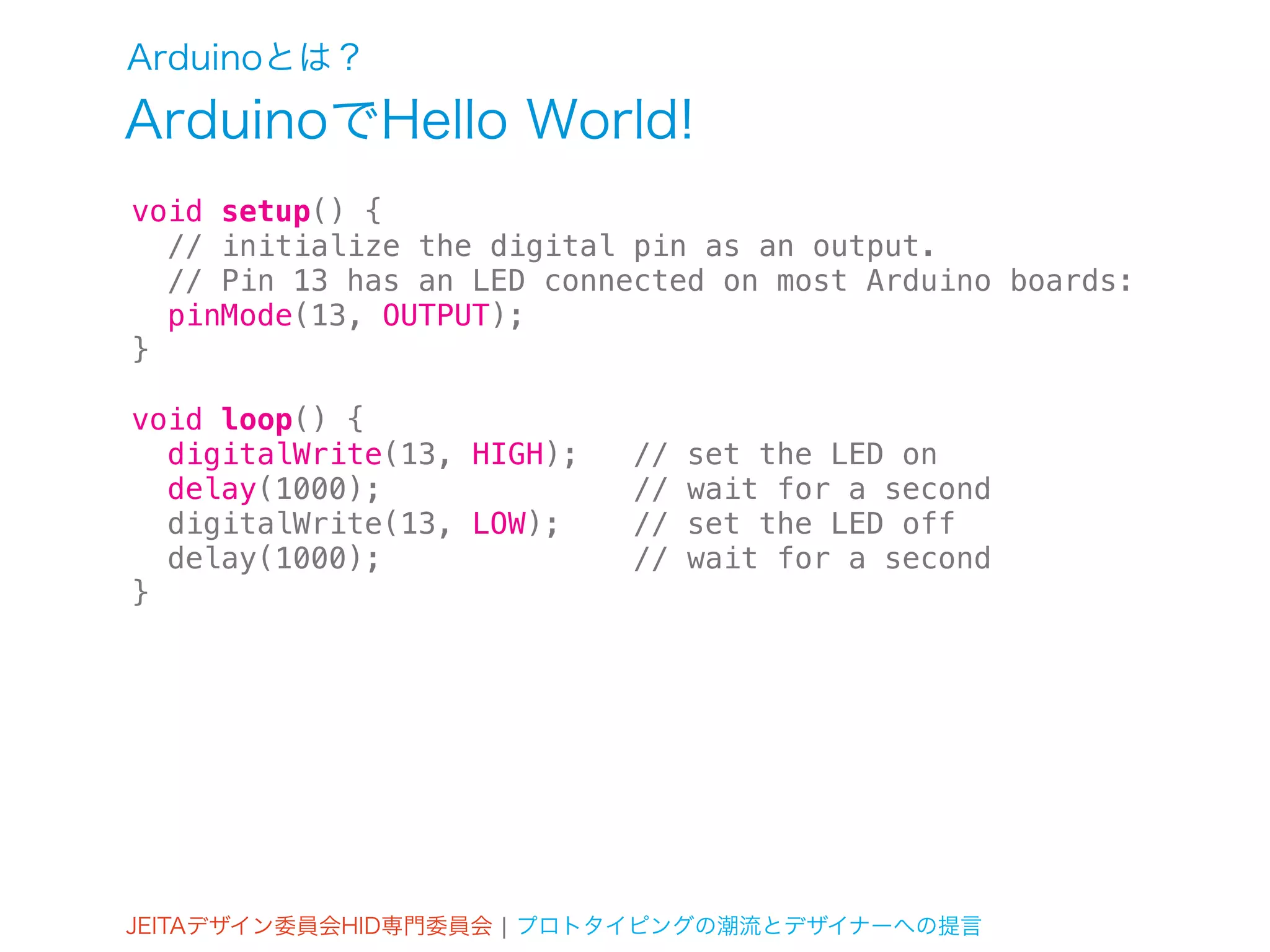

- 122. Arduinoとは？ ArduinoでHello World! void setup(){ // initialize the digital pin as an output. // Pin 13 has an LED connected on most Arduino boards: pinMode(13, OUTPUT); } void loop() { digitalWrite(13, HIGH); // set the LED on delay(1000); // wait for a second digitalWrite(13, LOW); // set the LED off delay(1000); // wait for a second } JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言

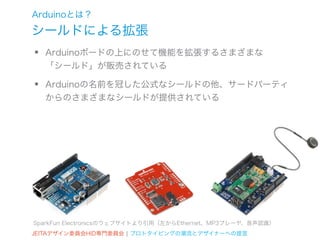

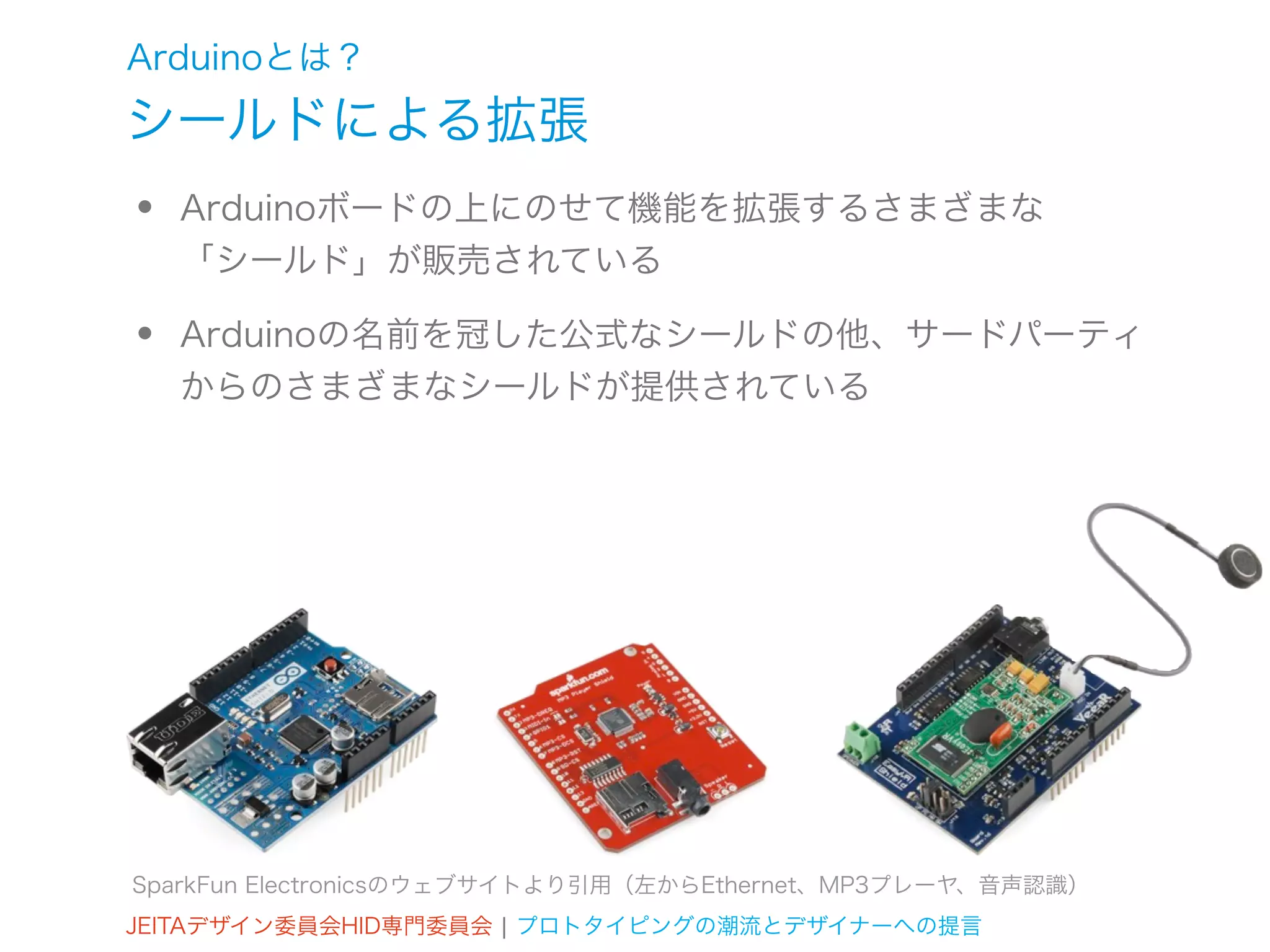

- 123. Arduinoとは？ シールドによる拡張 • Arduinoボードの上にのせて機能を拡張するさまざまな 「シールド」が販売されている • Arduinoの名前を冠した公式なシールドの他、サードパーティ からのさまざまなシールドが提供されている SparkFun Electronicsのウェブサイトより引用（左からEthernet、MP3プレーヤ、音声認識） JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言

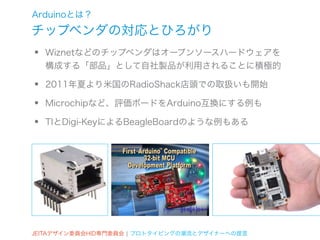

- 124. Arduinoとは？ チップベンダの対応とひろがり • Wiznetなどのチップベンダはオープンソースハードウェアを 構成する「部品」として自社製品が利用されることに積極的 • 2011年夏より米国のRadioShack店頭での取扱いも開始 • Microchipなど、評価ボードをArduino互換にする例も • TIとDigi-KeyによるBeagleBoardのような例もある JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言

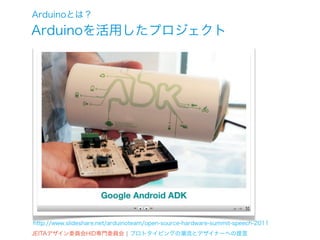

- 125.

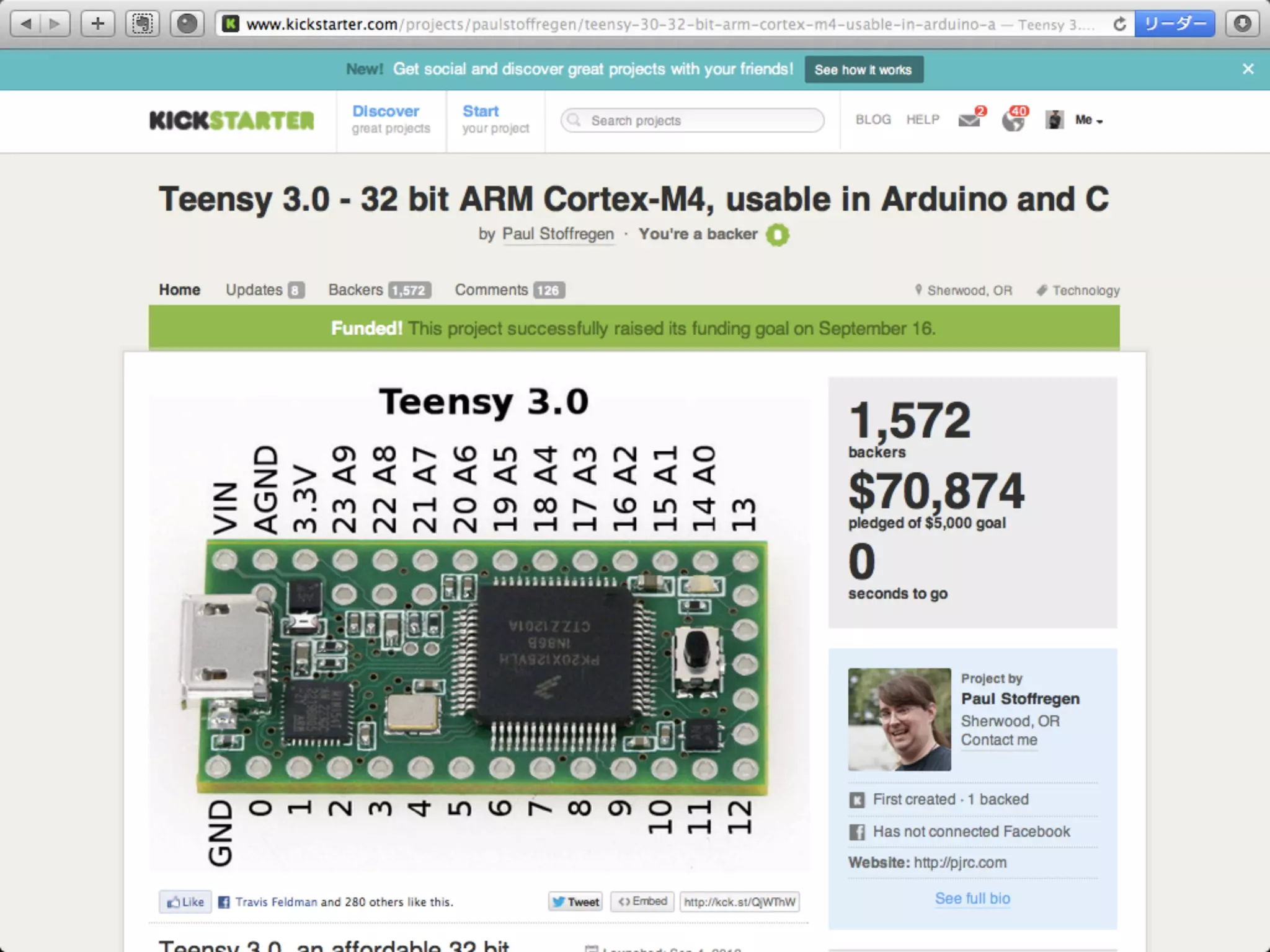

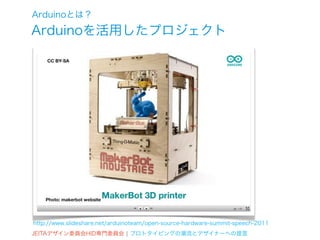

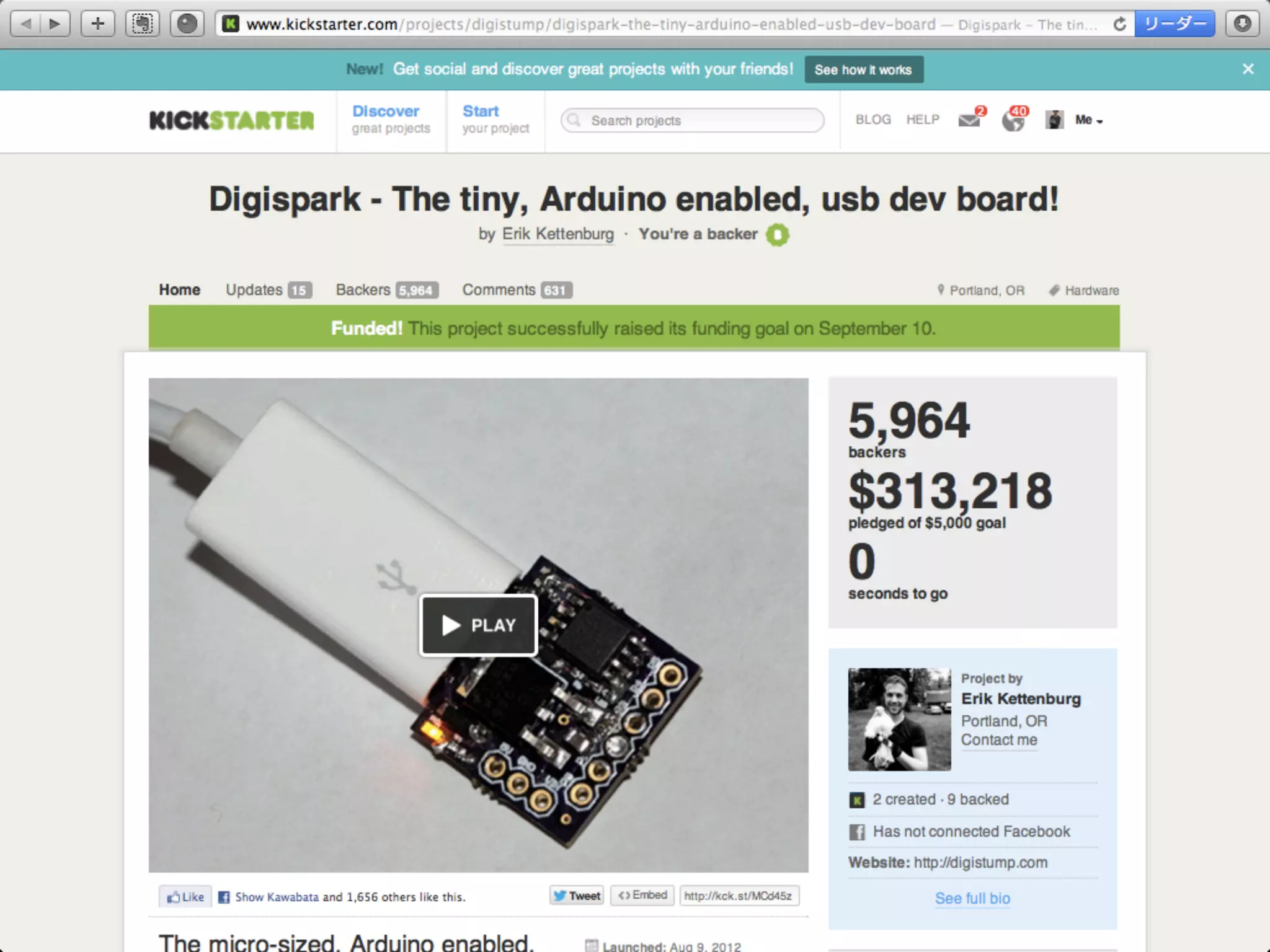

- 126.

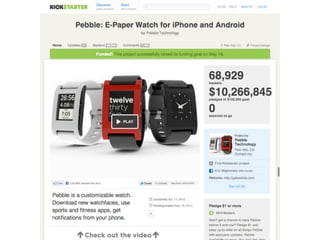

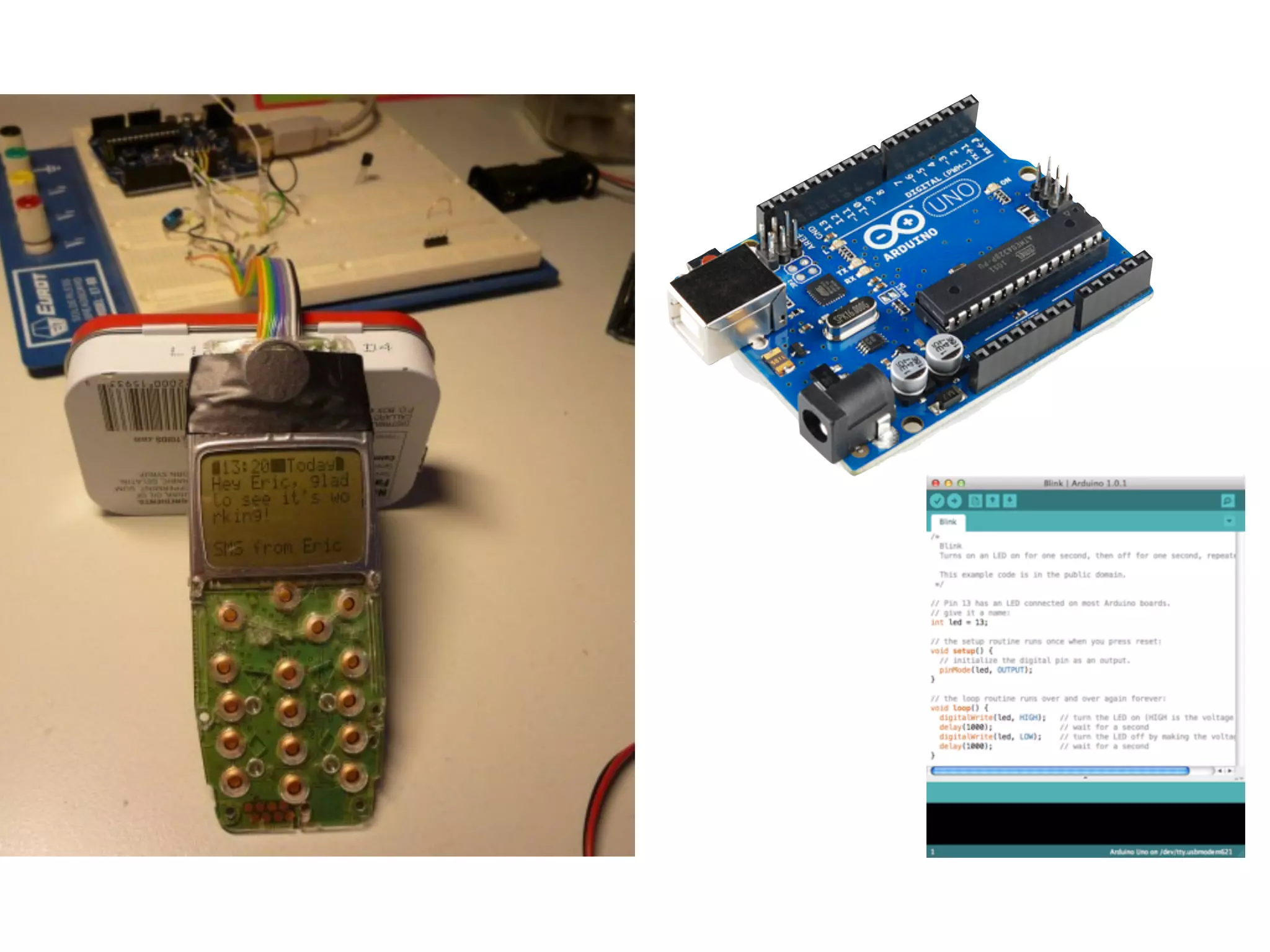

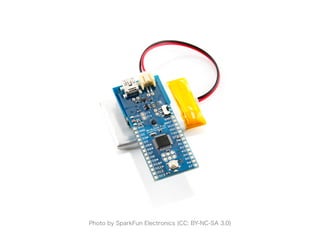

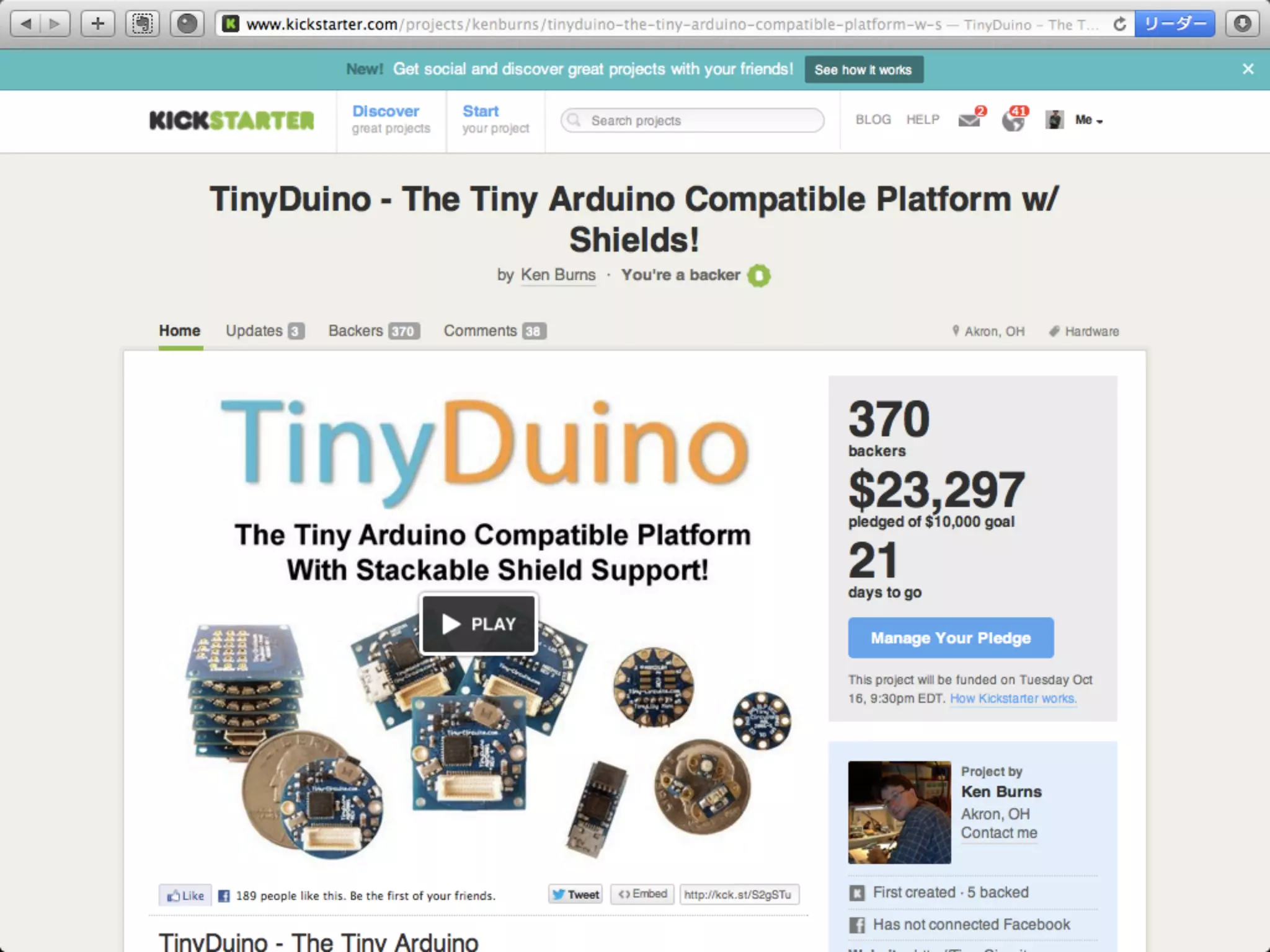

- 133. Photo by SparkFunElectronics (CC: BY-NC-SA 3.0)

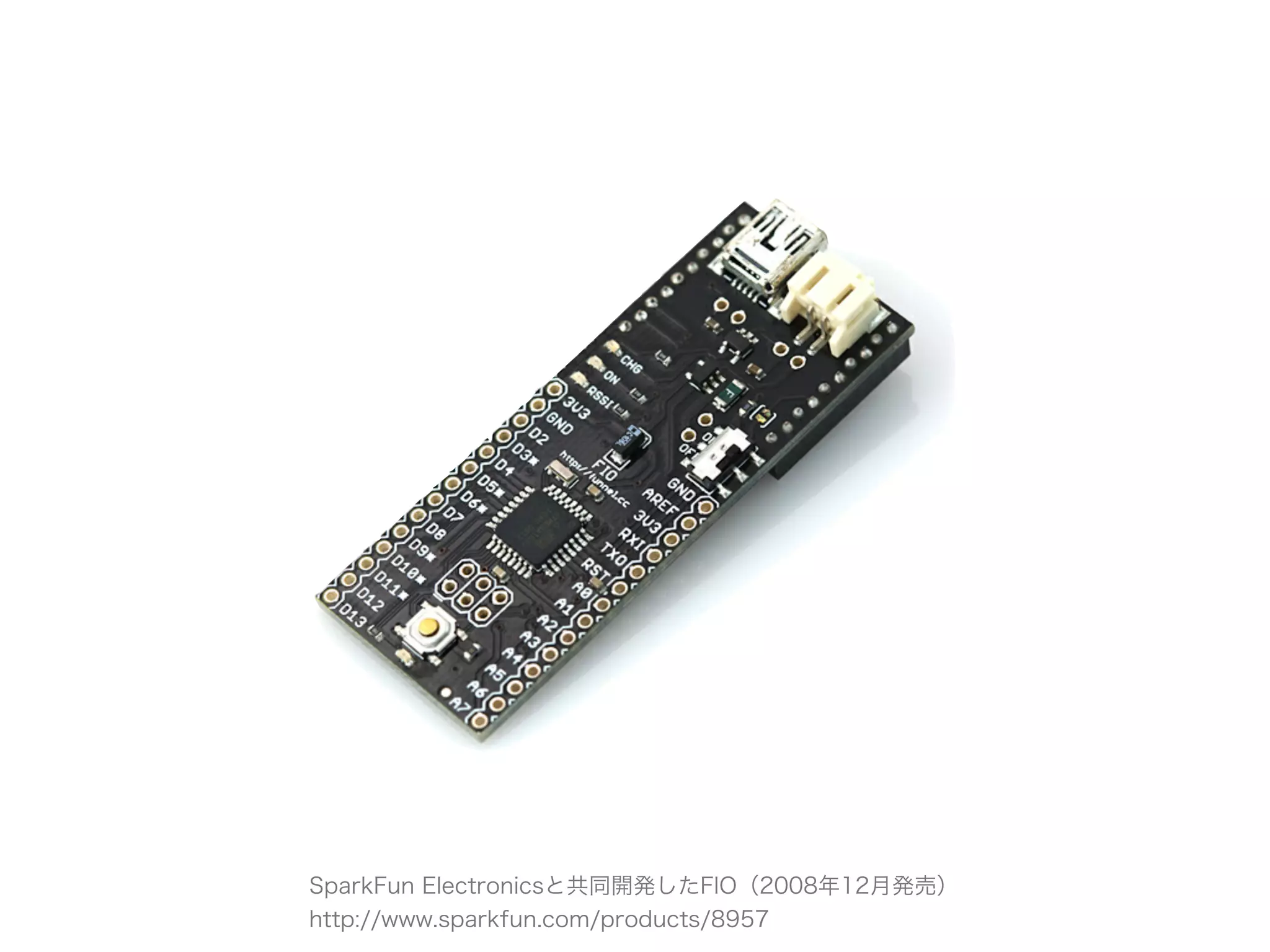

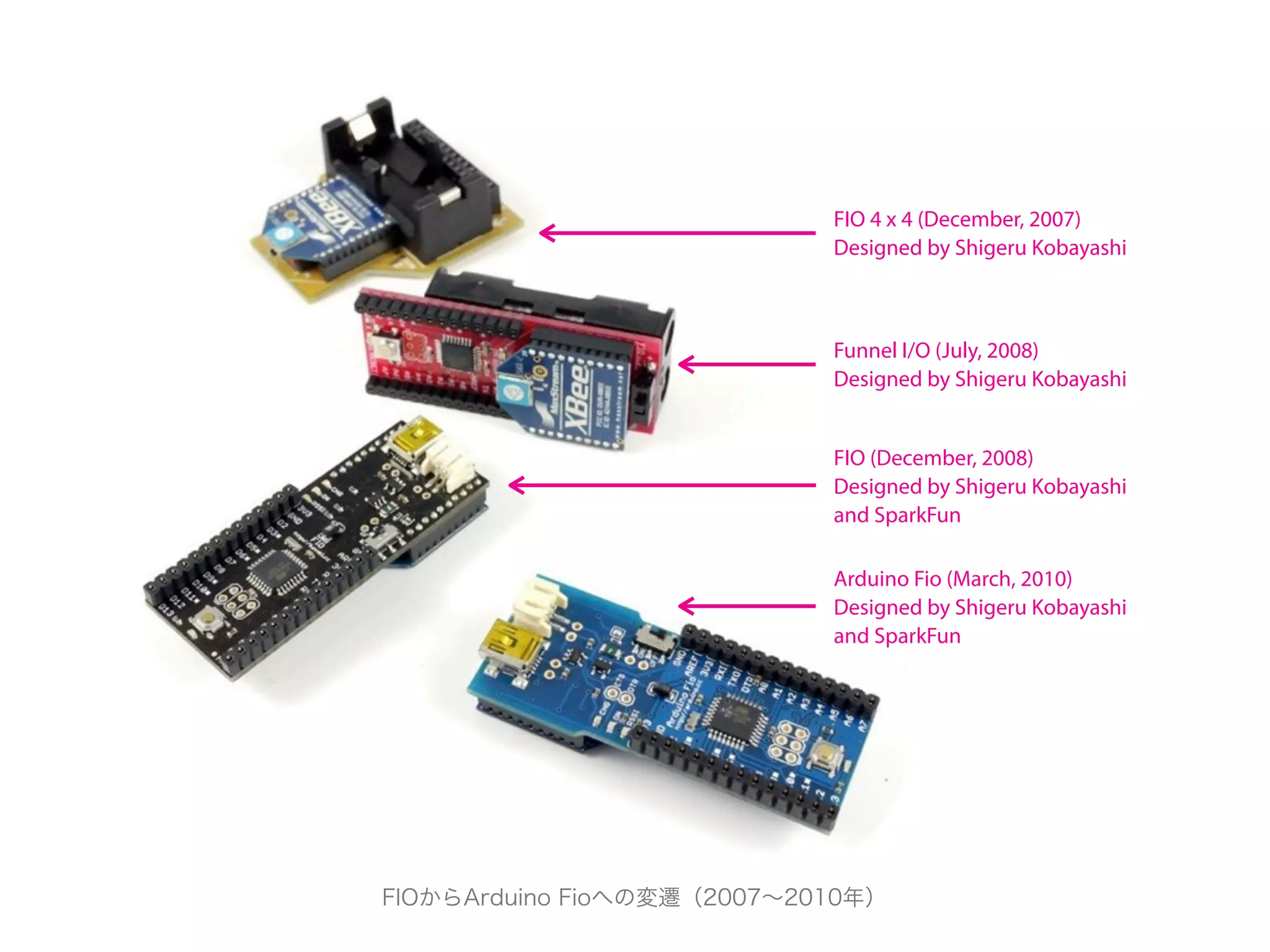

- 134. FIO 4 x4 (December, 2007) Designed by Shigeru Kobayashi Funnel I/O (July, 2008) Designed by Shigeru Kobayashi FIO (December, 2008) Designed by Shigeru Kobayashi and SparkFun Arduino Fio (March, 2010) Designed by Shigeru Kobayashi and SparkFun FIOからArduino Fioへの変遷（2007∼2010年）

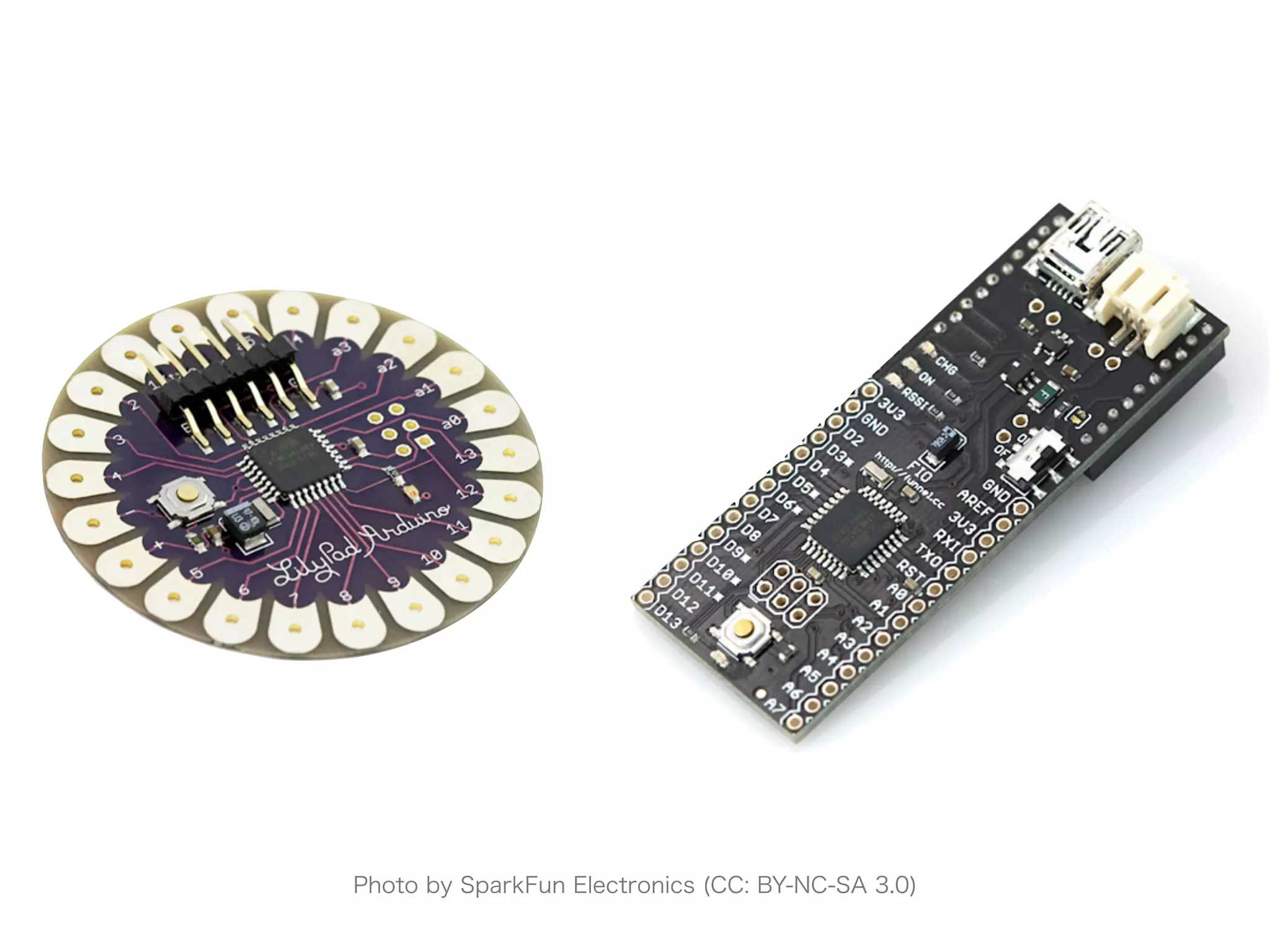

- 135. Photo by SparkFunElectronics (CC: BY-NC-SA 3.0)

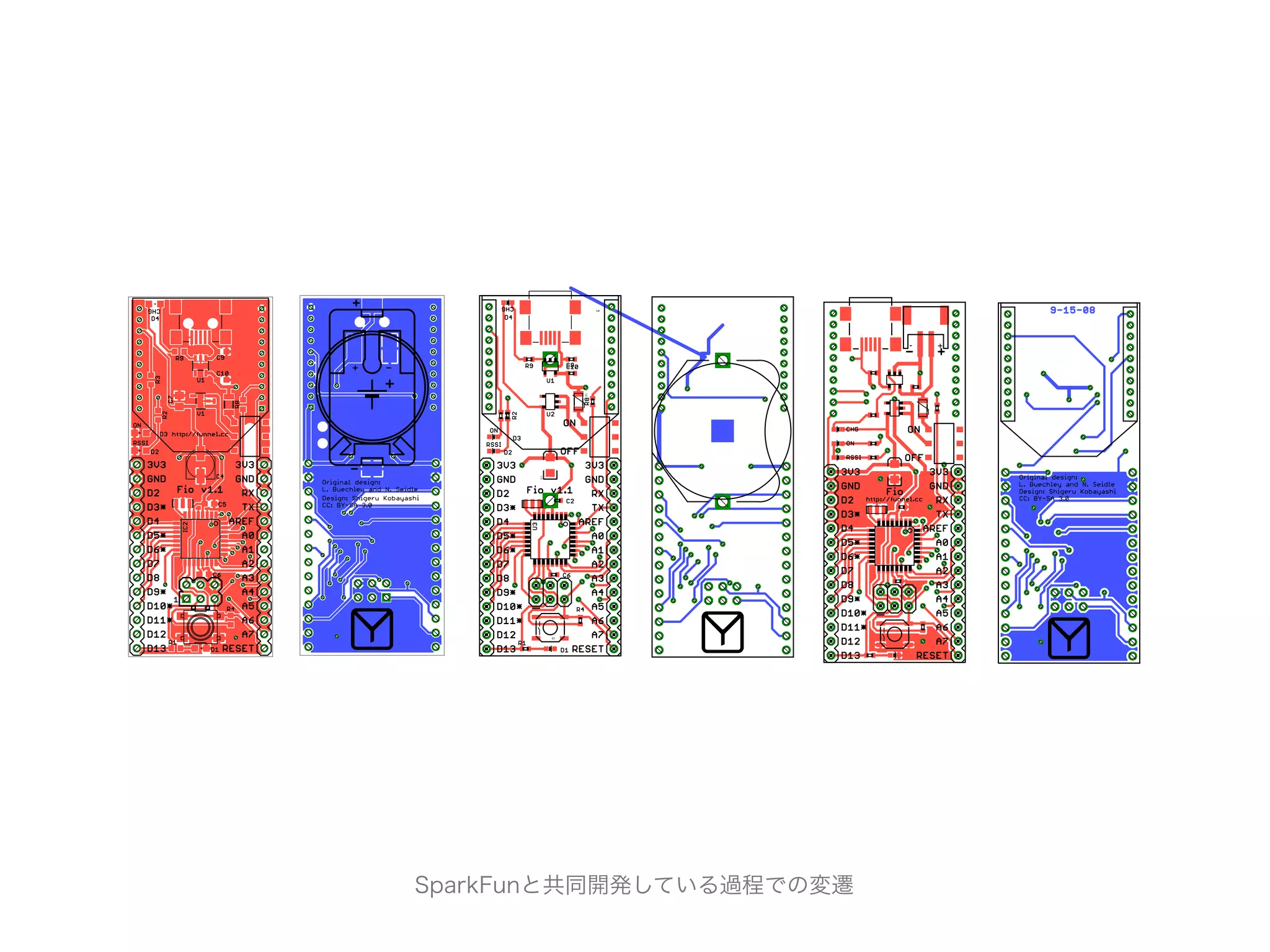

- 136. U4 - + F1 C1 S1 SparkFunと共同開発している過程での変遷
- 137.

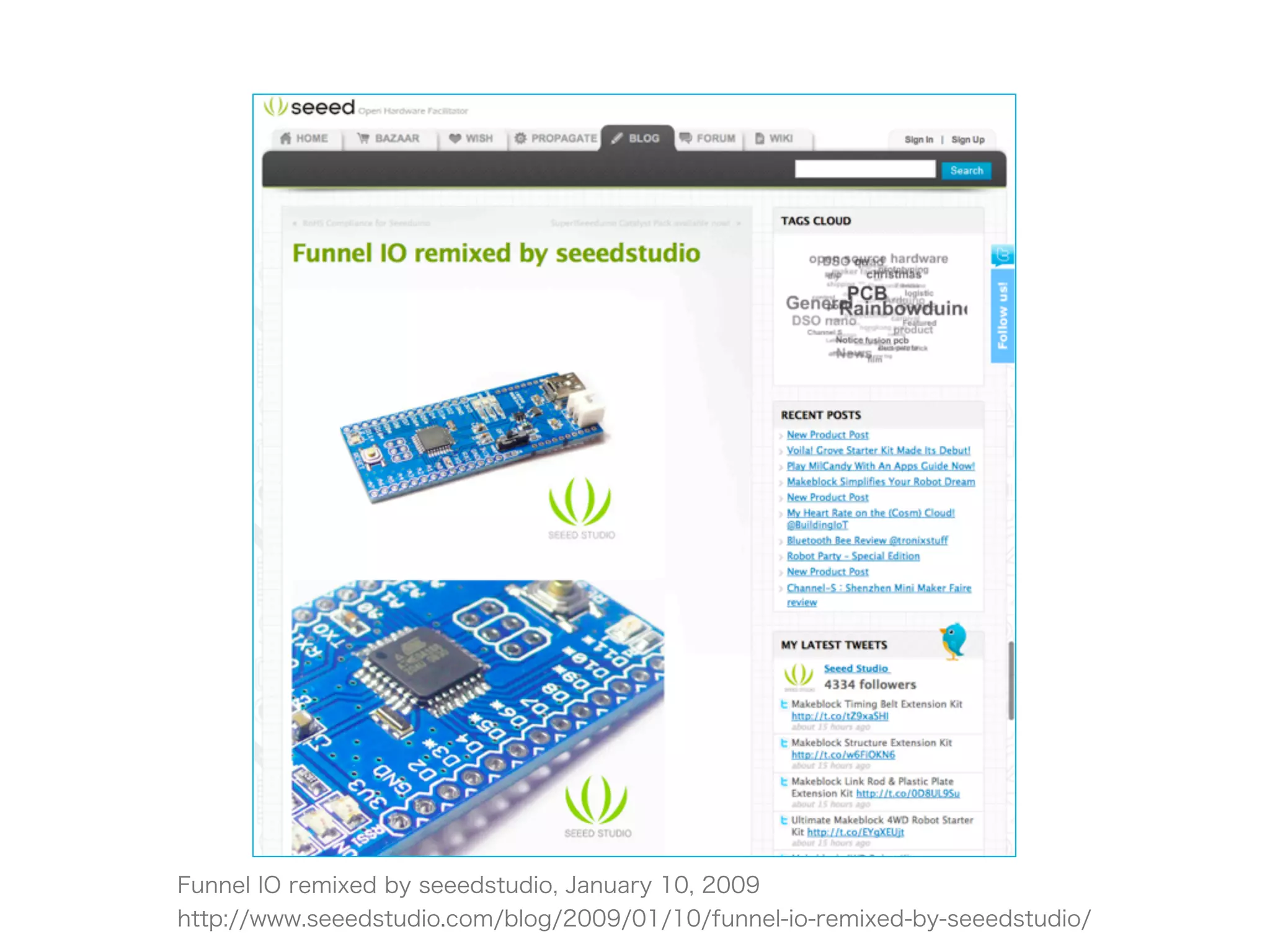

- 138. Funnel IO remixedby seeedstudio, January 10, 2009 http://www.seeedstudio.com/blog/2009/01/10/funnel-io-remixed-by-seeedstudio/
- 139.

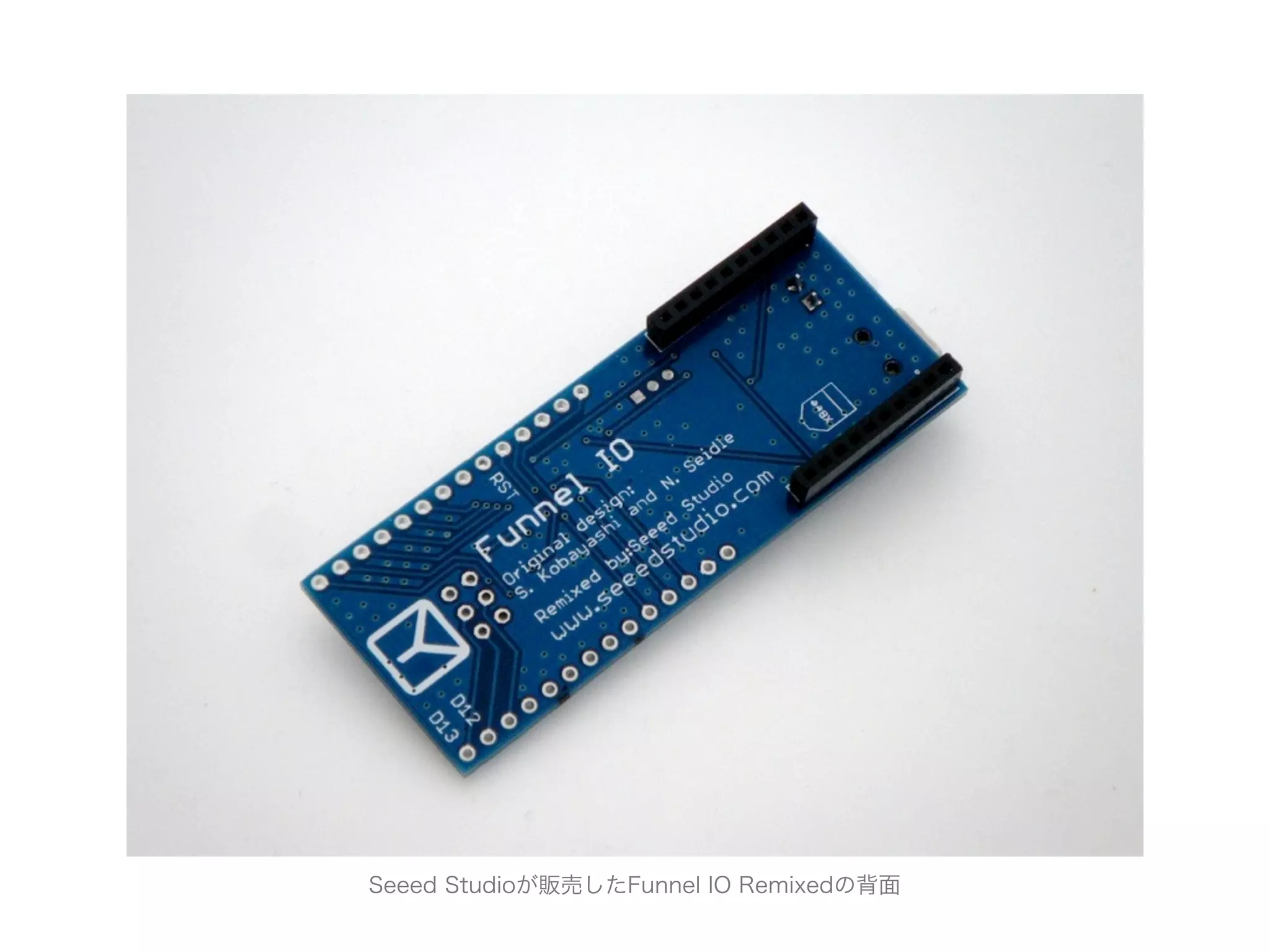

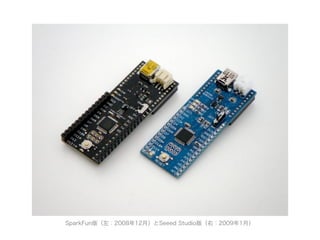

- 140. Seeed Studioが販売したFunnel IORemixedの背面

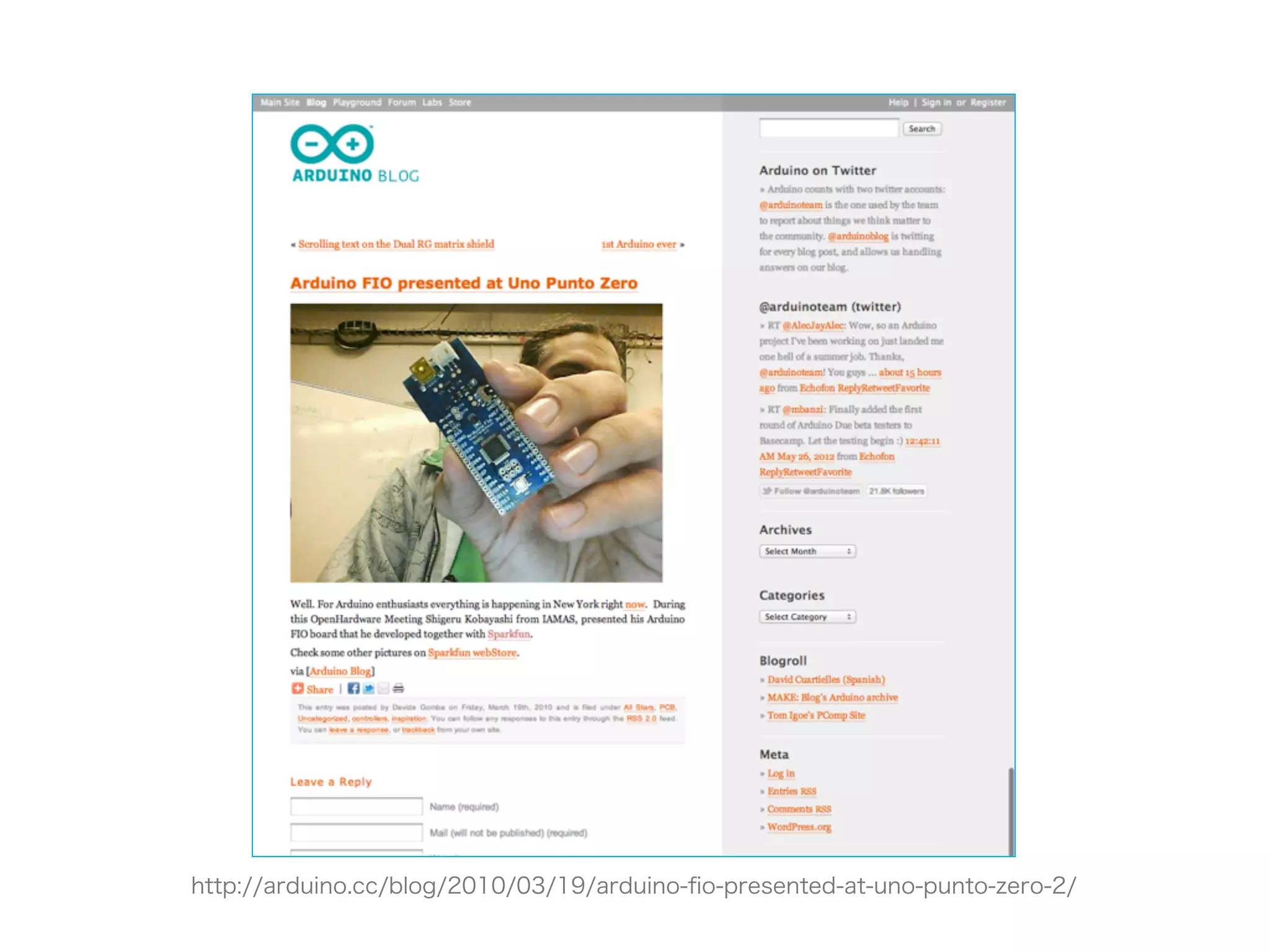

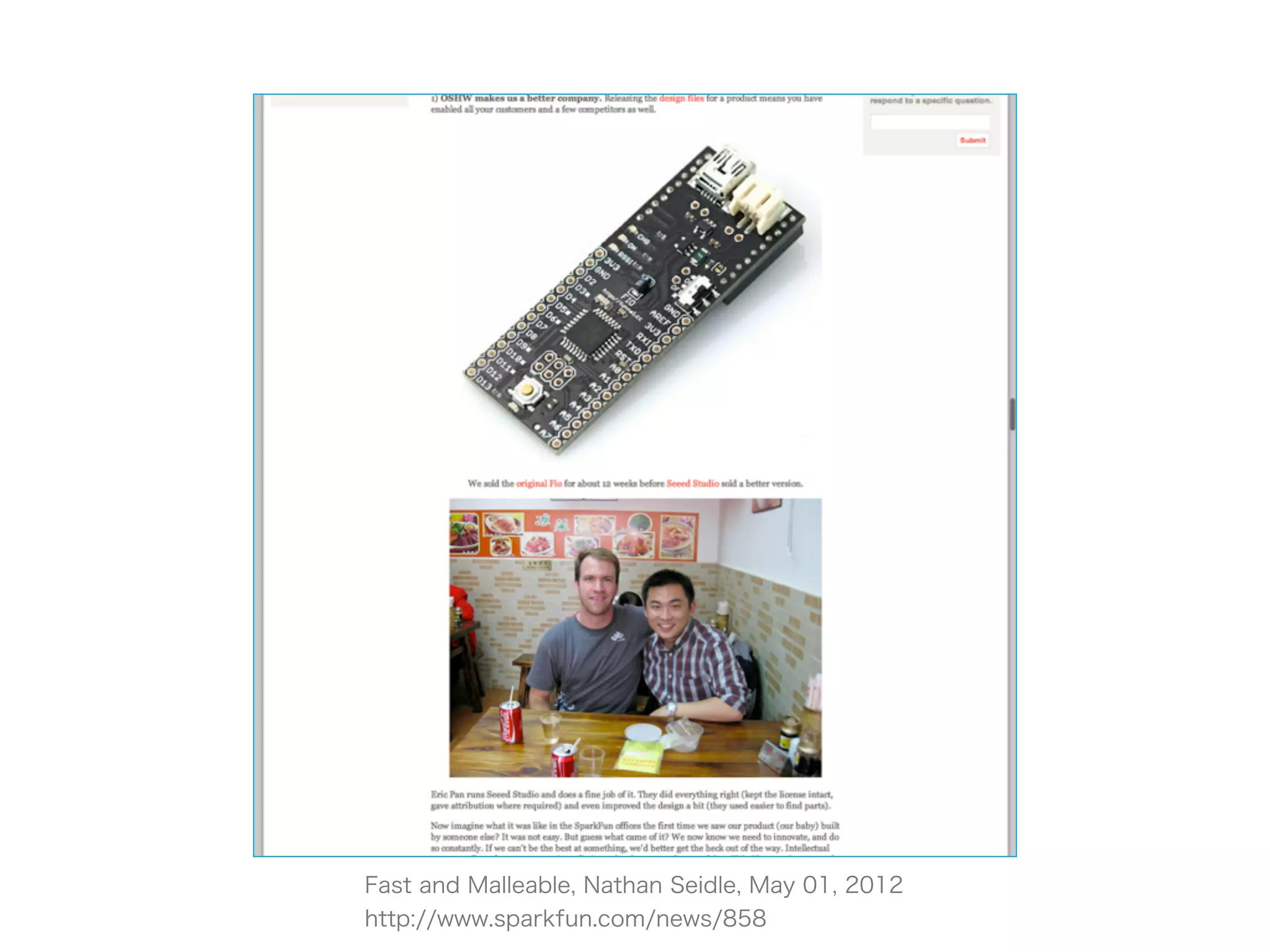

- 141. Fast and Malleable,Nathan Seidle, May 01, 2012 http://www.sparkfun.com/news/858

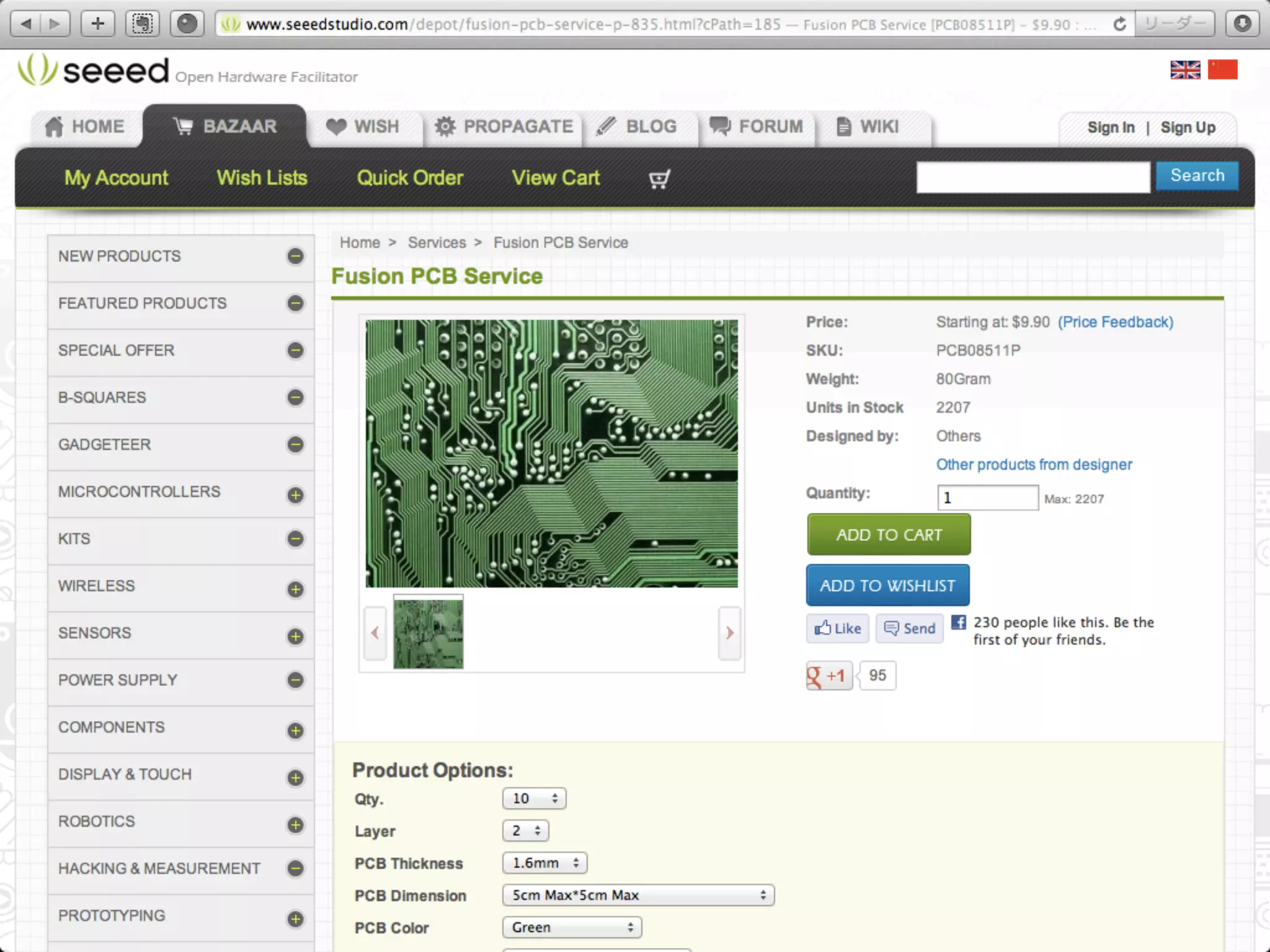

- 144.
- 145.

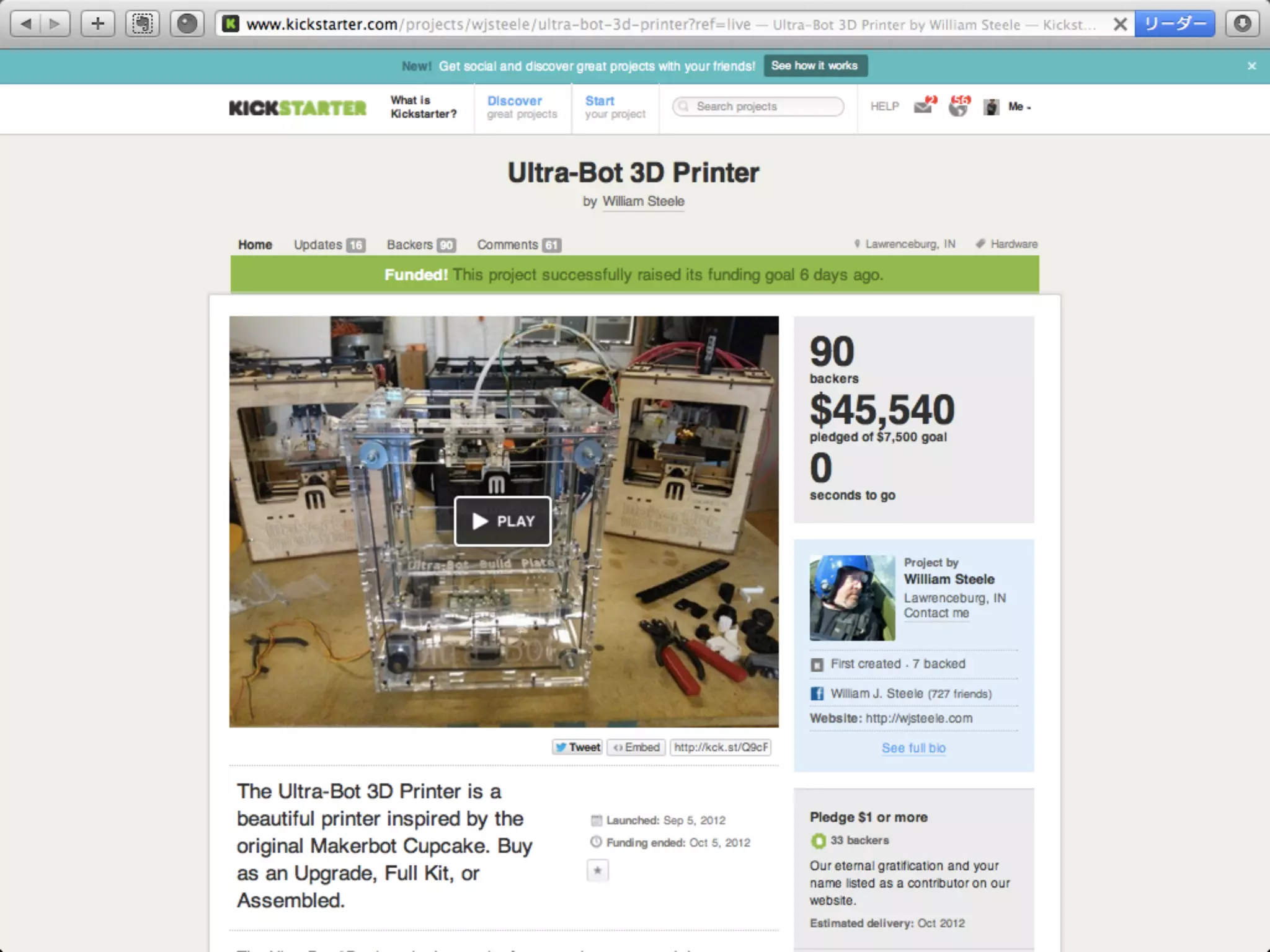

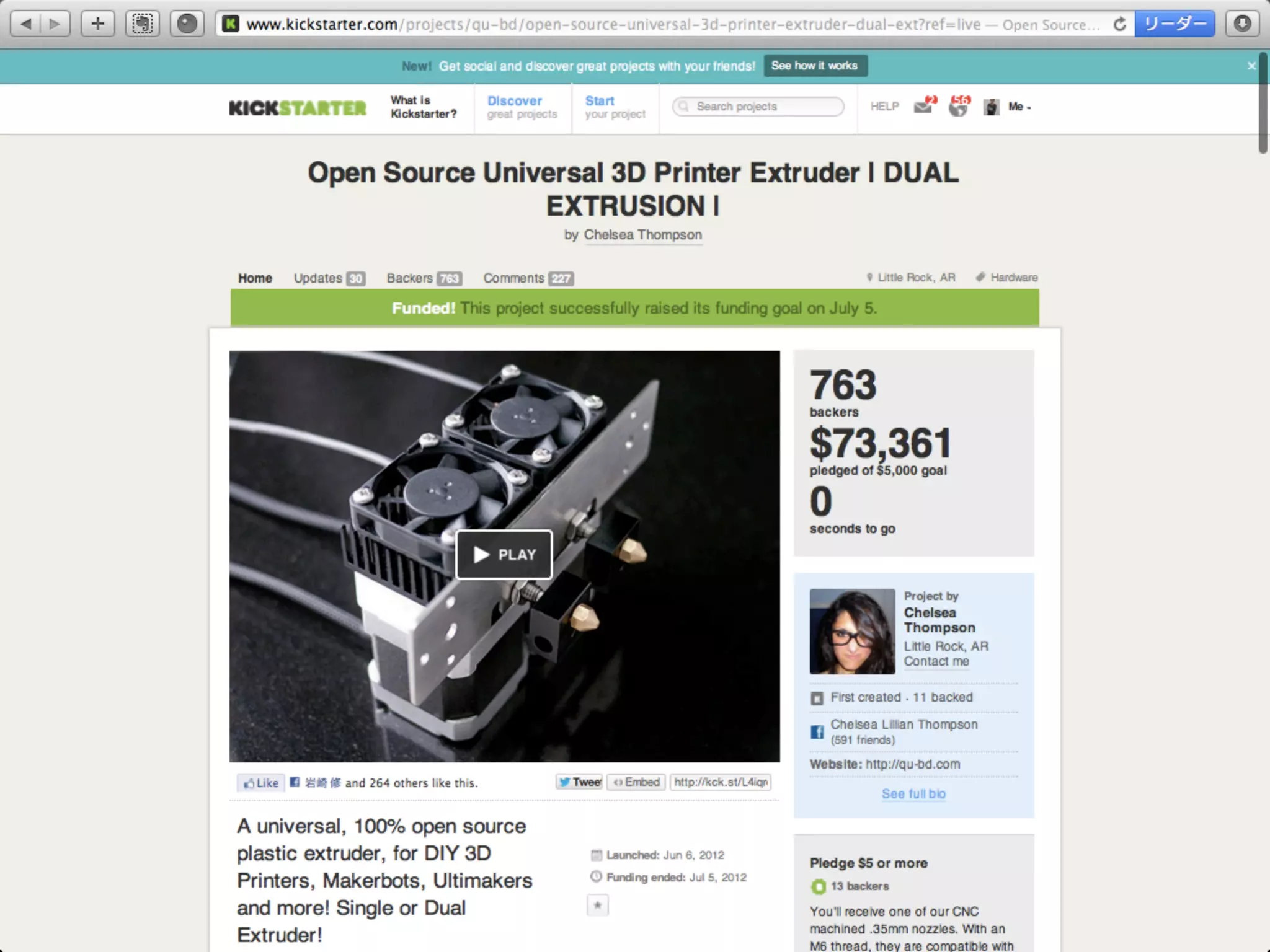

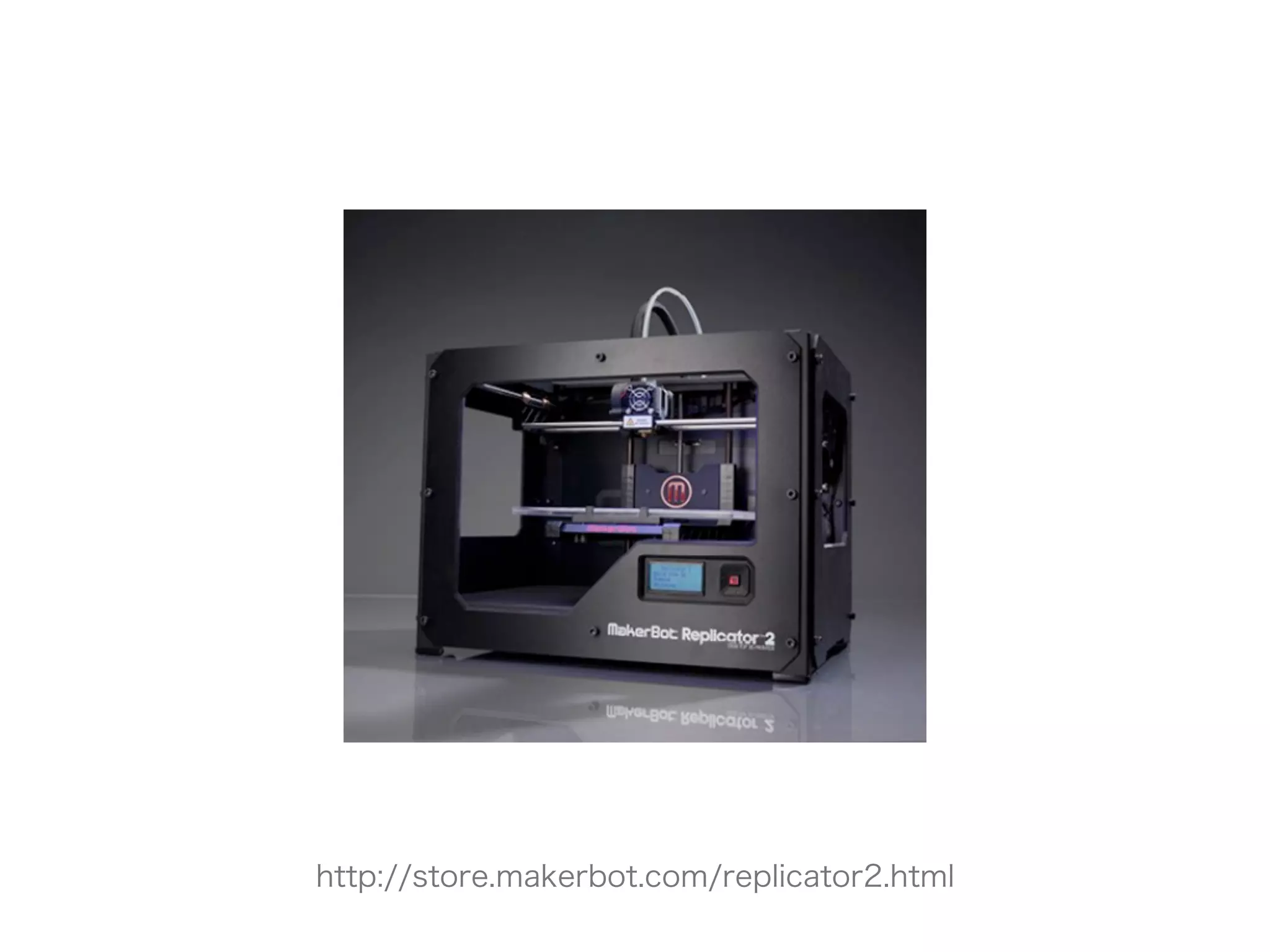

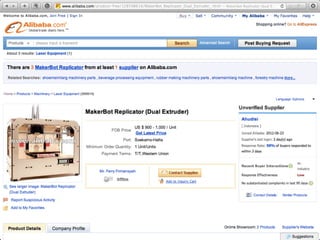

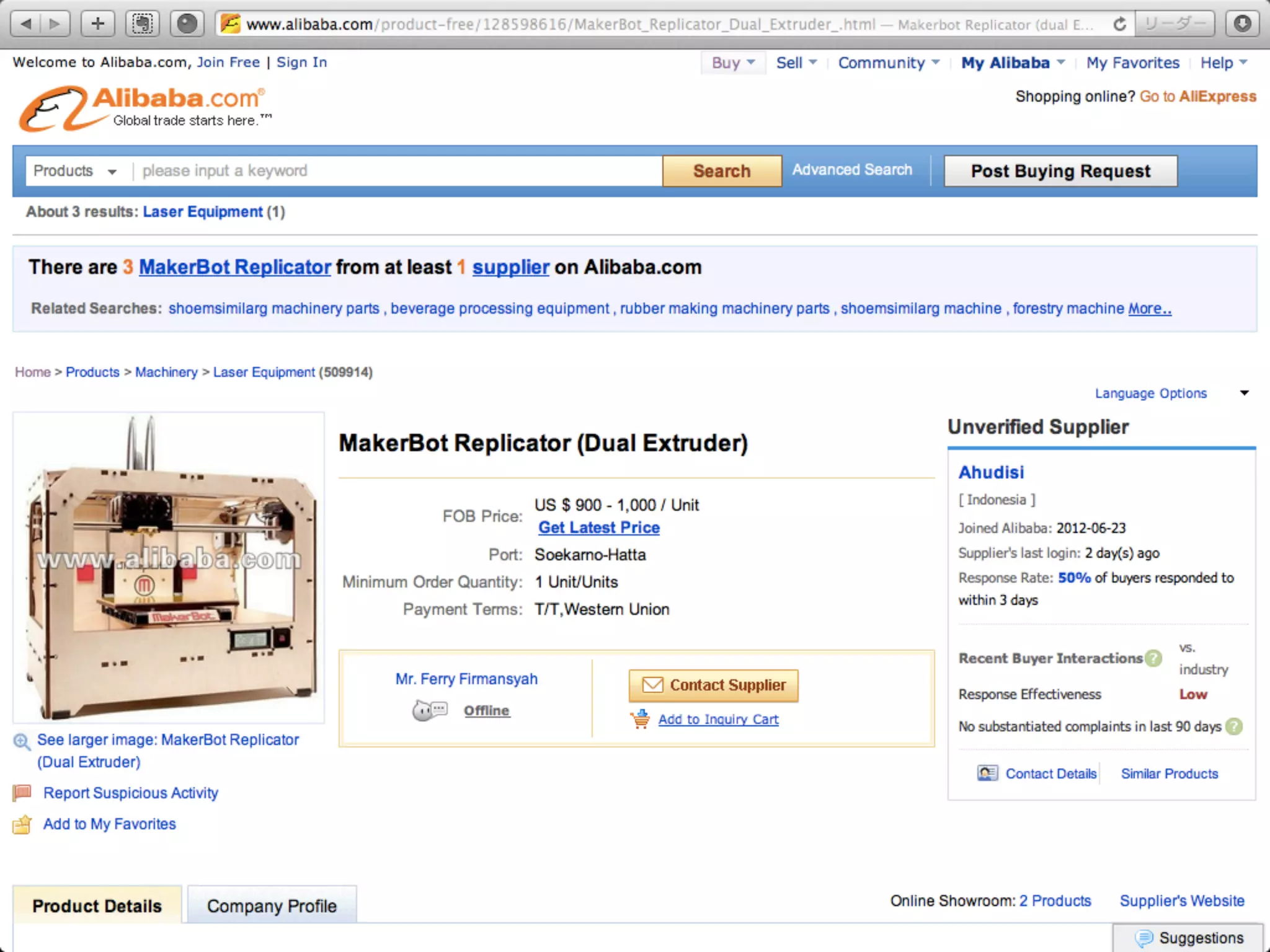

- 150.

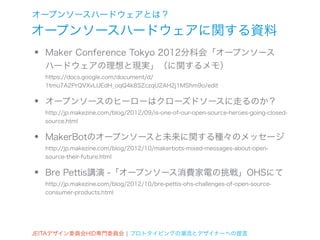

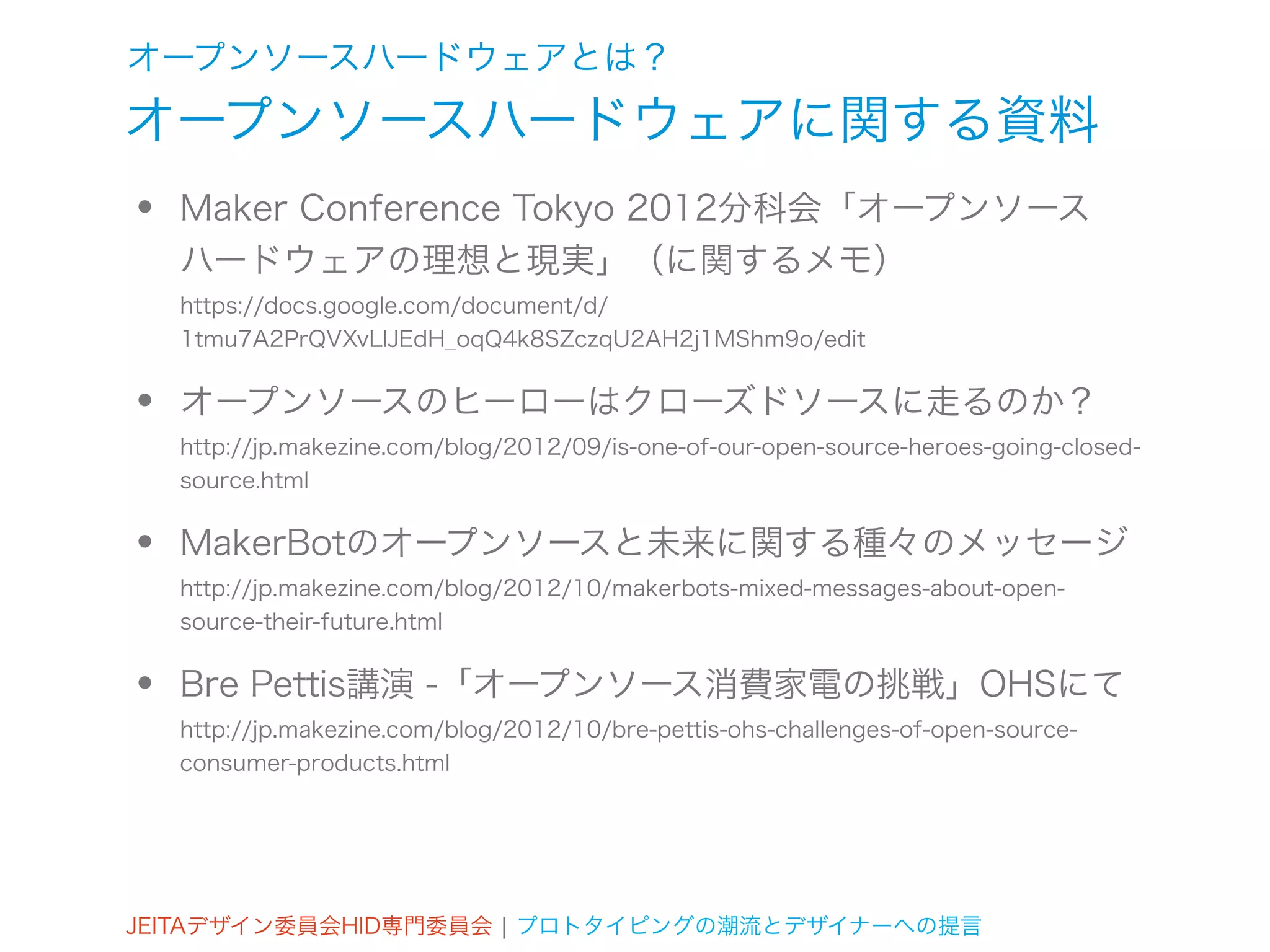

- 151. オープンソースハードウェアとは？ オープンソースハードウェアに関する資料 • Maker Conference Tokyo 2012分科会「オープンソース ハードウェアの理想と現実」（に関するメモ） https://docs.google.com/document/d/ 1tmu7A2PrQVXvLlJEdH_oqQ4k8SZczqU2AH2j1MShm9o/edit • オープンソースのヒーローはクローズドソースに走るのか？ http://jp.makezine.com/blog/2012/09/is-one-of-our-open-source-heroes-going-closed- source.html • MakerBotのオープンソースと未来に関する種々のメッセージ http://jp.makezine.com/blog/2012/10/makerbots-mixed-messages-about-open- source-their-future.html • Bre Pettis講演 -「オープンソース消費家電の挑戦」OHSにて http://jp.makezine.com/blog/2012/10/bre-pettis-ohs-challenges-of-open-source- consumer-products.html JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言
- 152. Arduinoとは？ Arduinoの流儀 デザインについて語ることよりも作ることのほうがArduino の哲学に適っ ています。良いプロトタイプを作るために、より速く、よりパワフルな手法 を探索し続けることが重要です。自分の手を使って考えながら、いろいろな テクニックを試し、発展させましょう。 Massimo Banzi（「Arduinoをはじめよう」著者） Massimo Banzi著「Arduinoをはじめよう」003ページより引用 JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言
- 153.

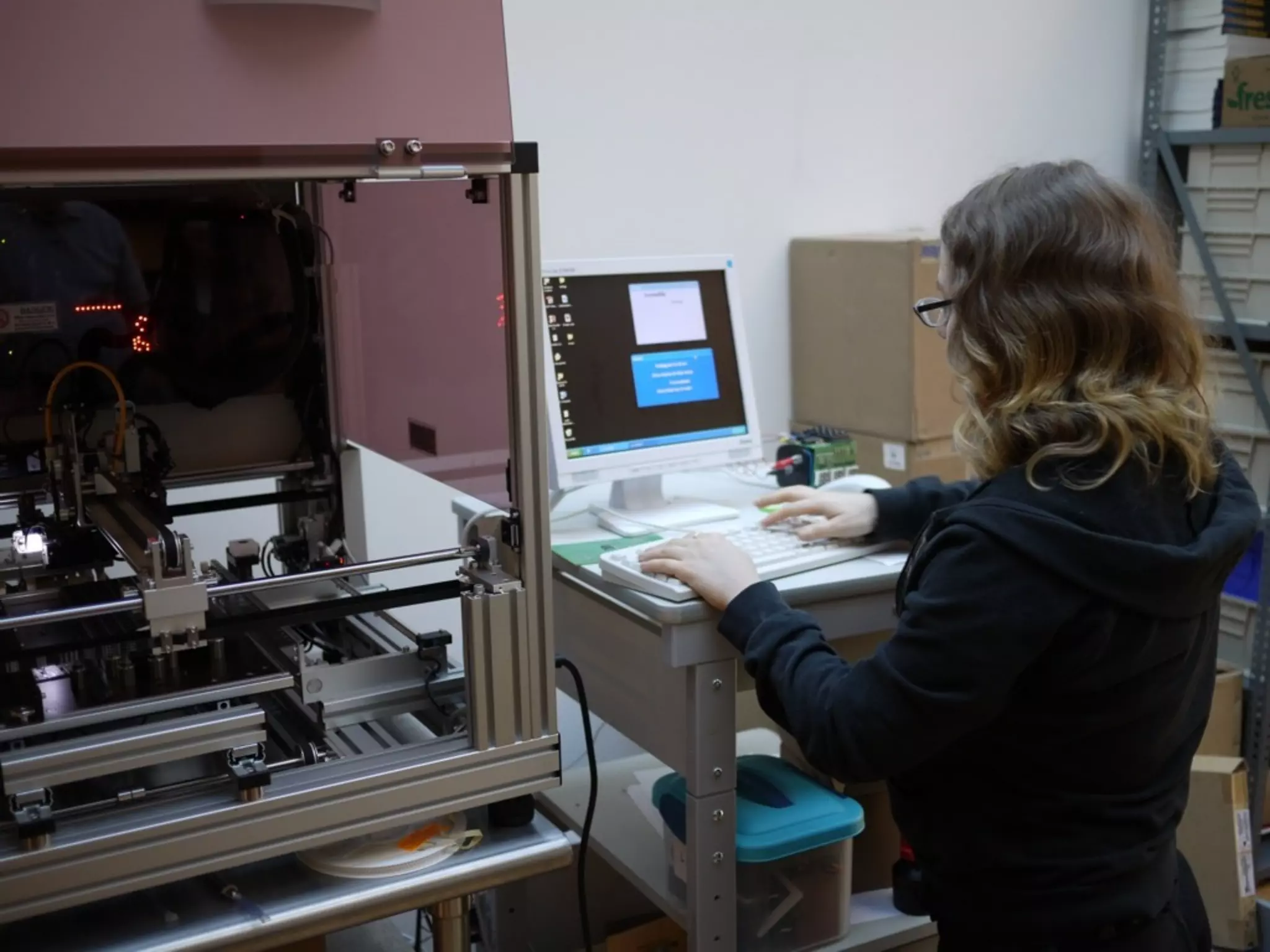

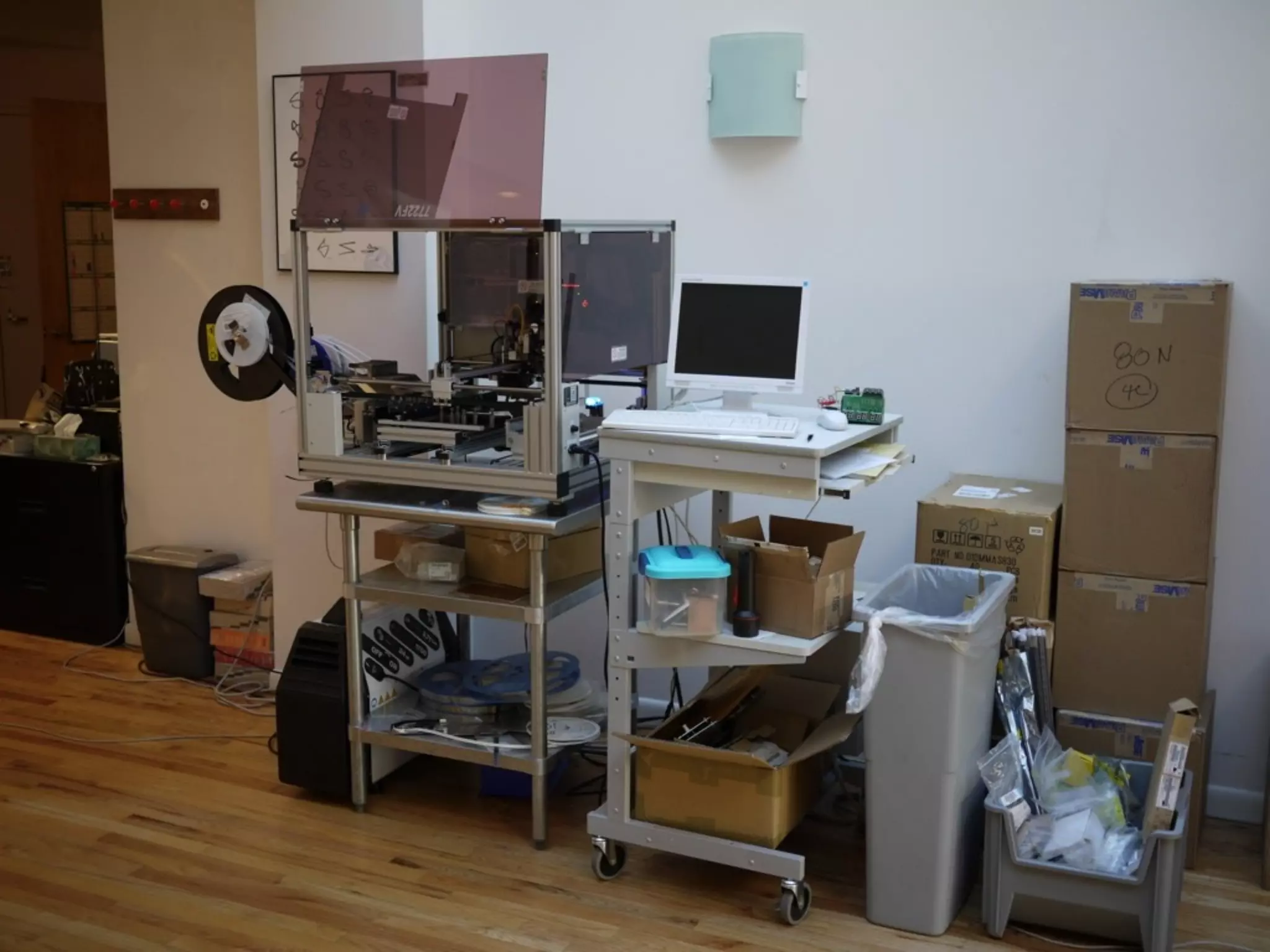

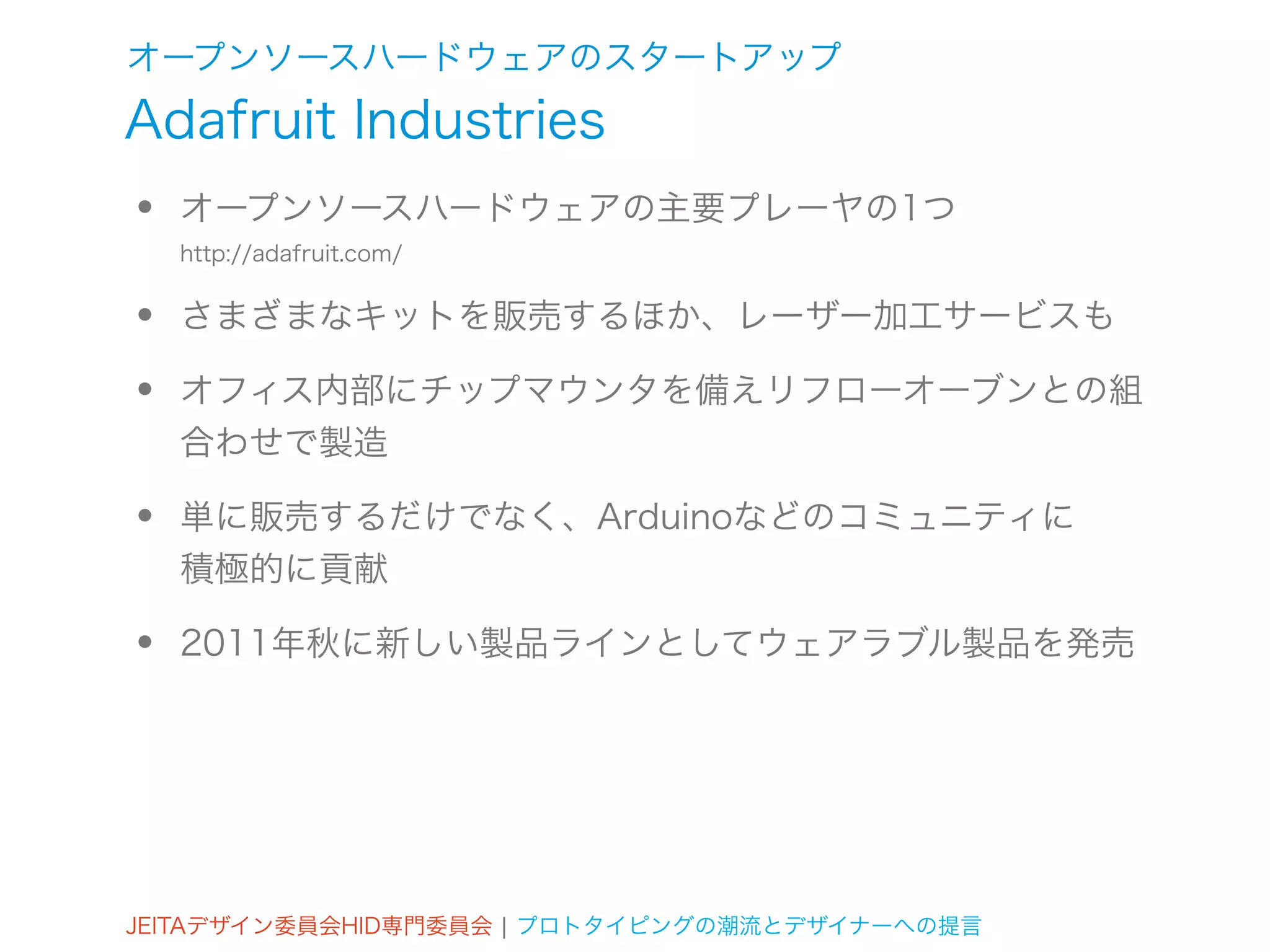

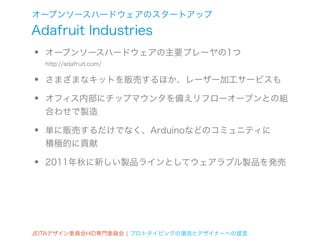

- 154. オープンソースハードウェアのスタートアップ Adafruit Industries • オープンソースハードウェアの主要プレーヤの1つ http://adafruit.com/ • さまざまなキットを販売するほか、レーザー加工サービスも • オフィス内部にチップマウンタを備えリフローオーブンとの組 合わせで製造 • 単に販売するだけでなく、Arduinoなどのコミュニティに 積極的に貢献 • 2011年秋に新しい製品ラインとしてウェアラブル製品を発売 JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言
- 156.

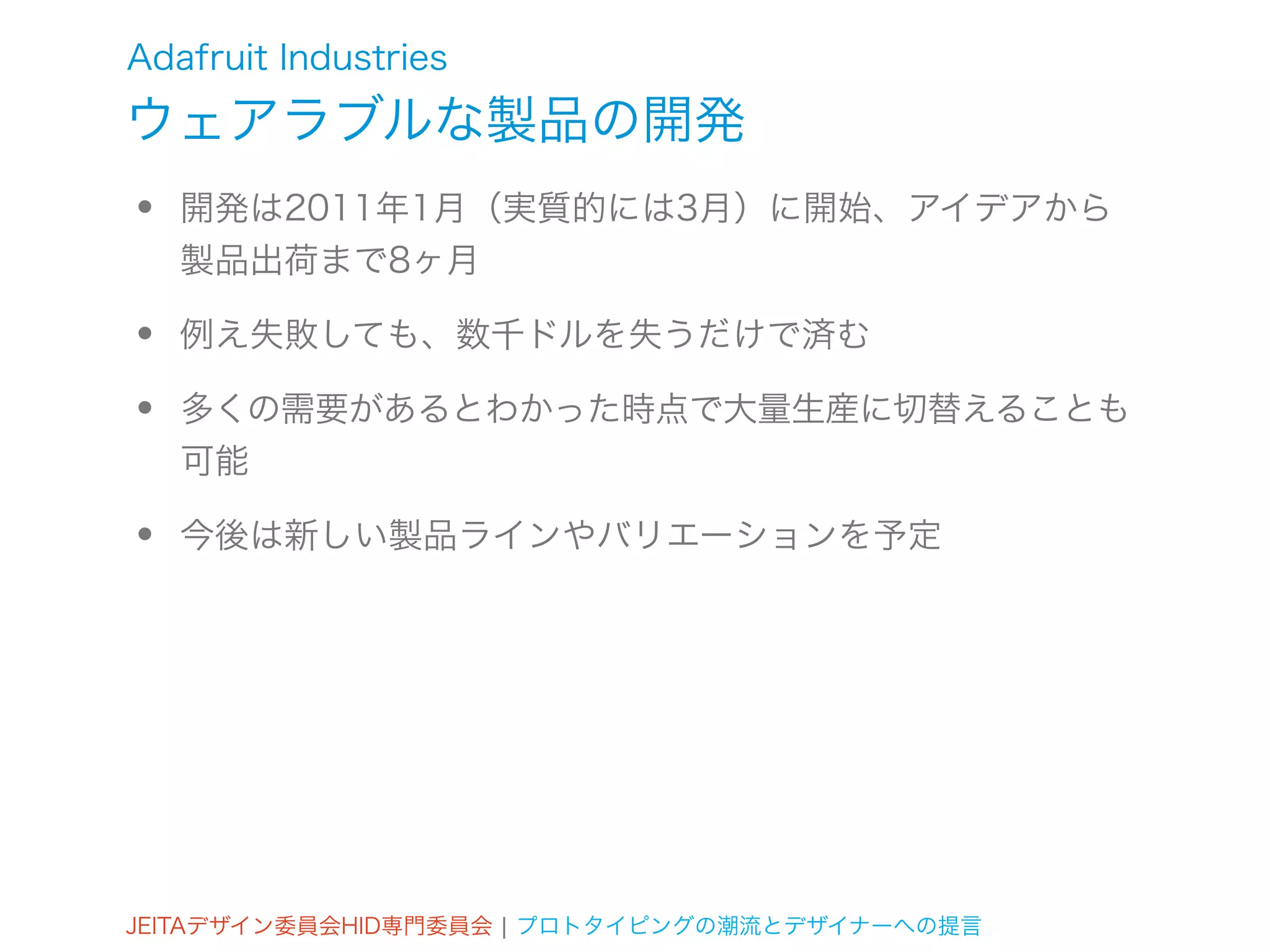

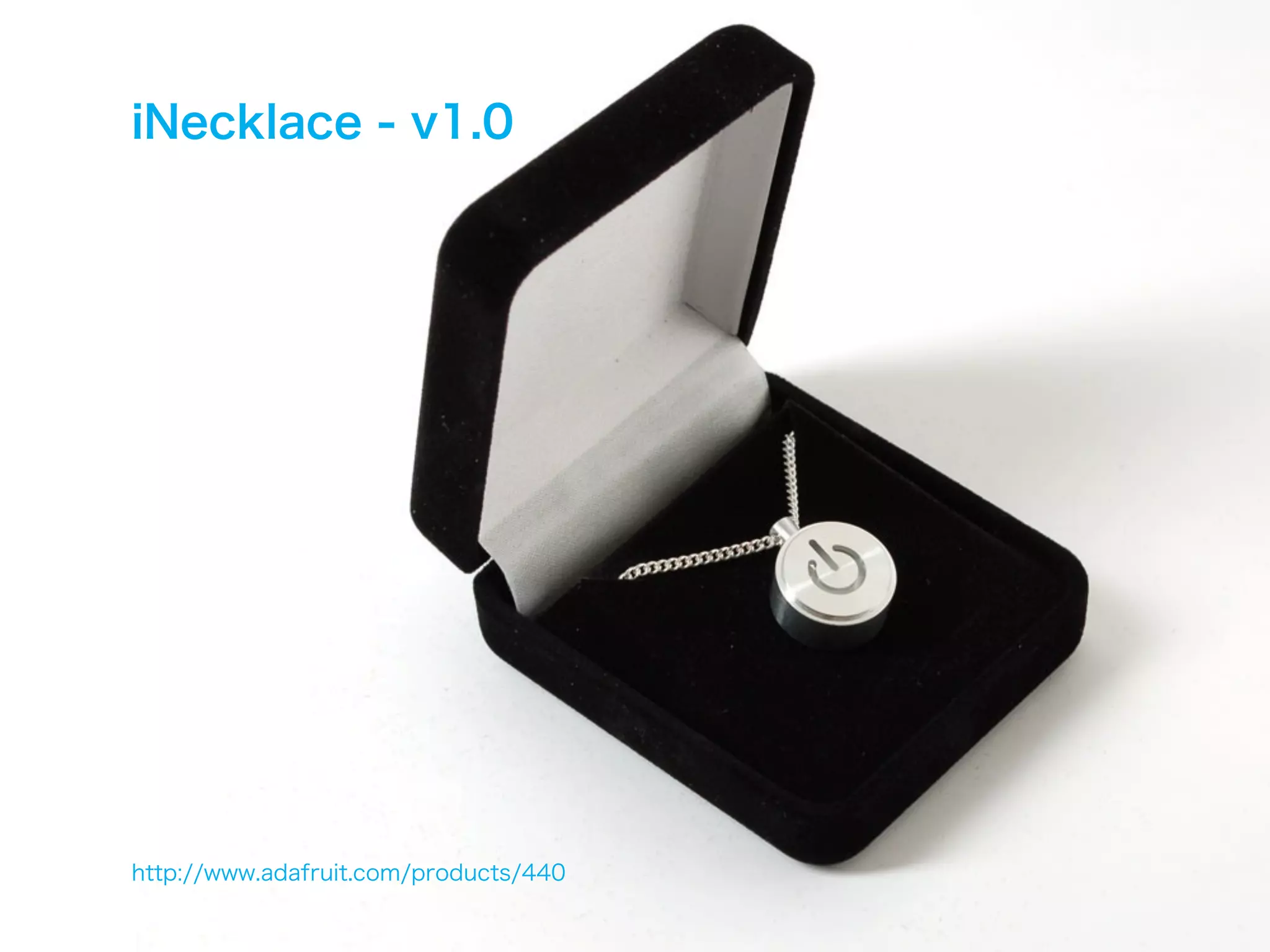

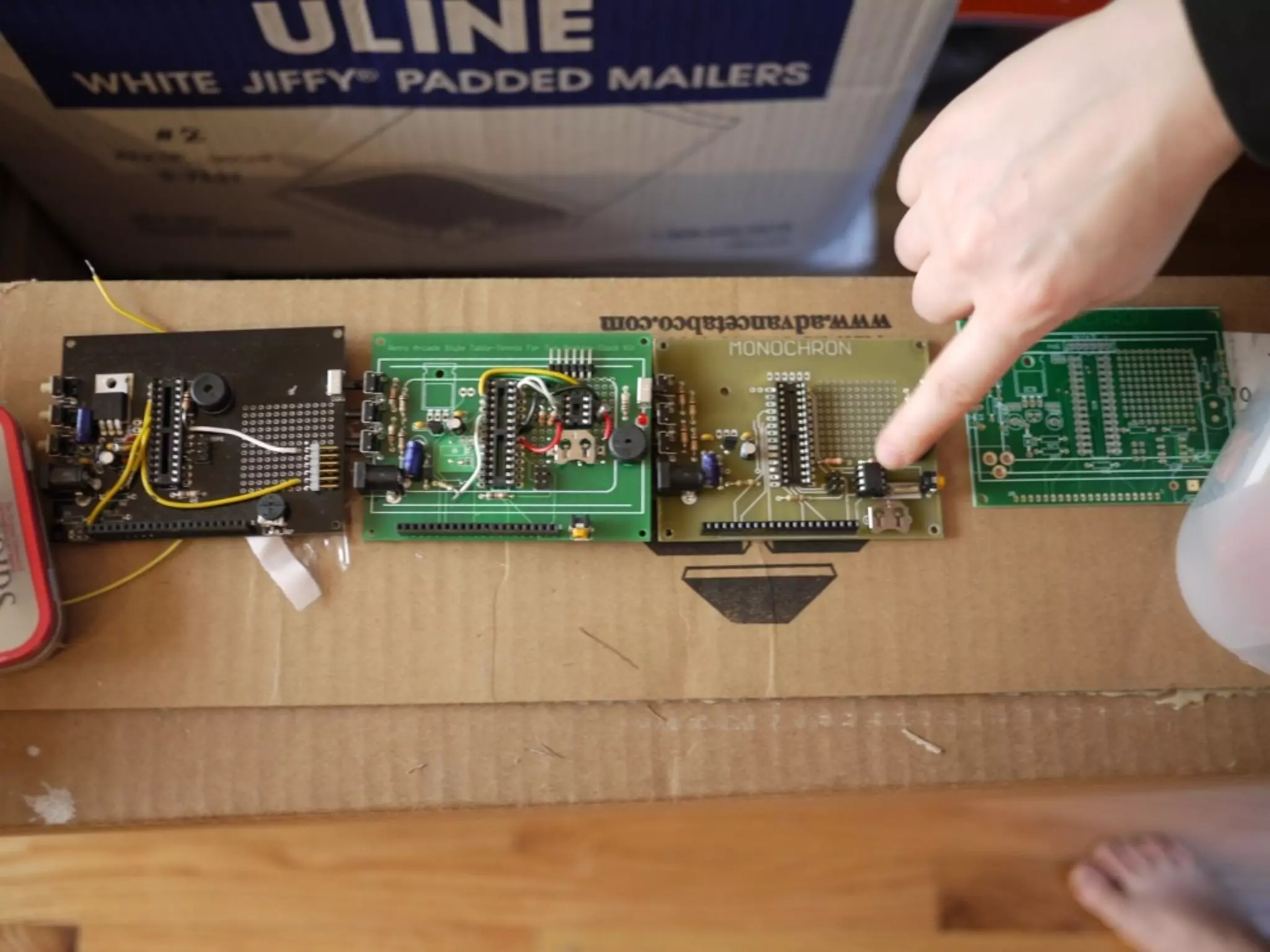

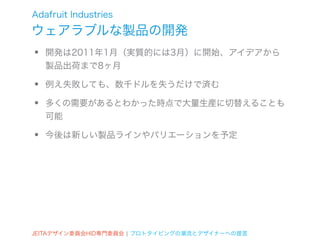

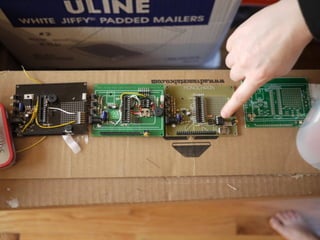

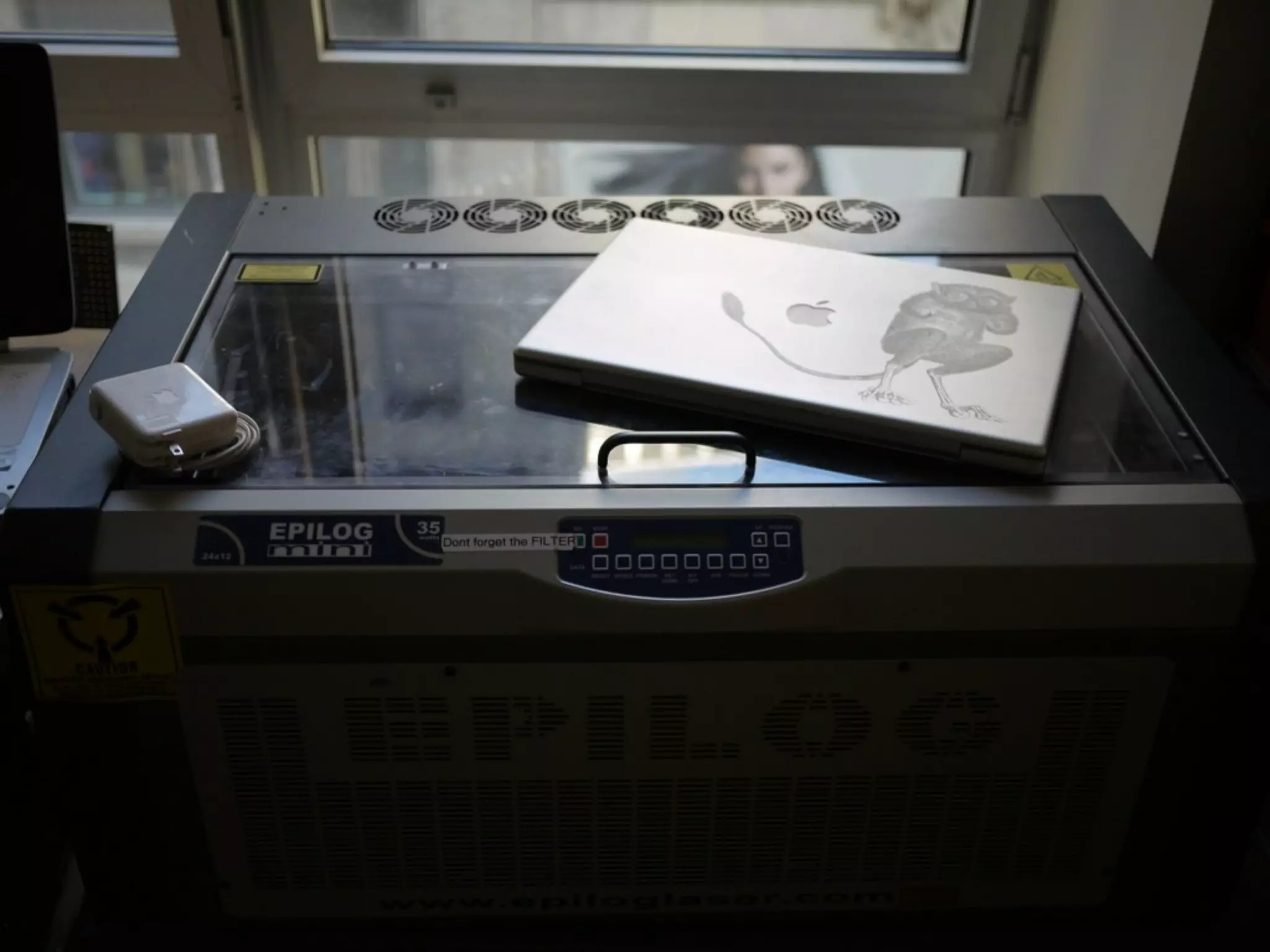

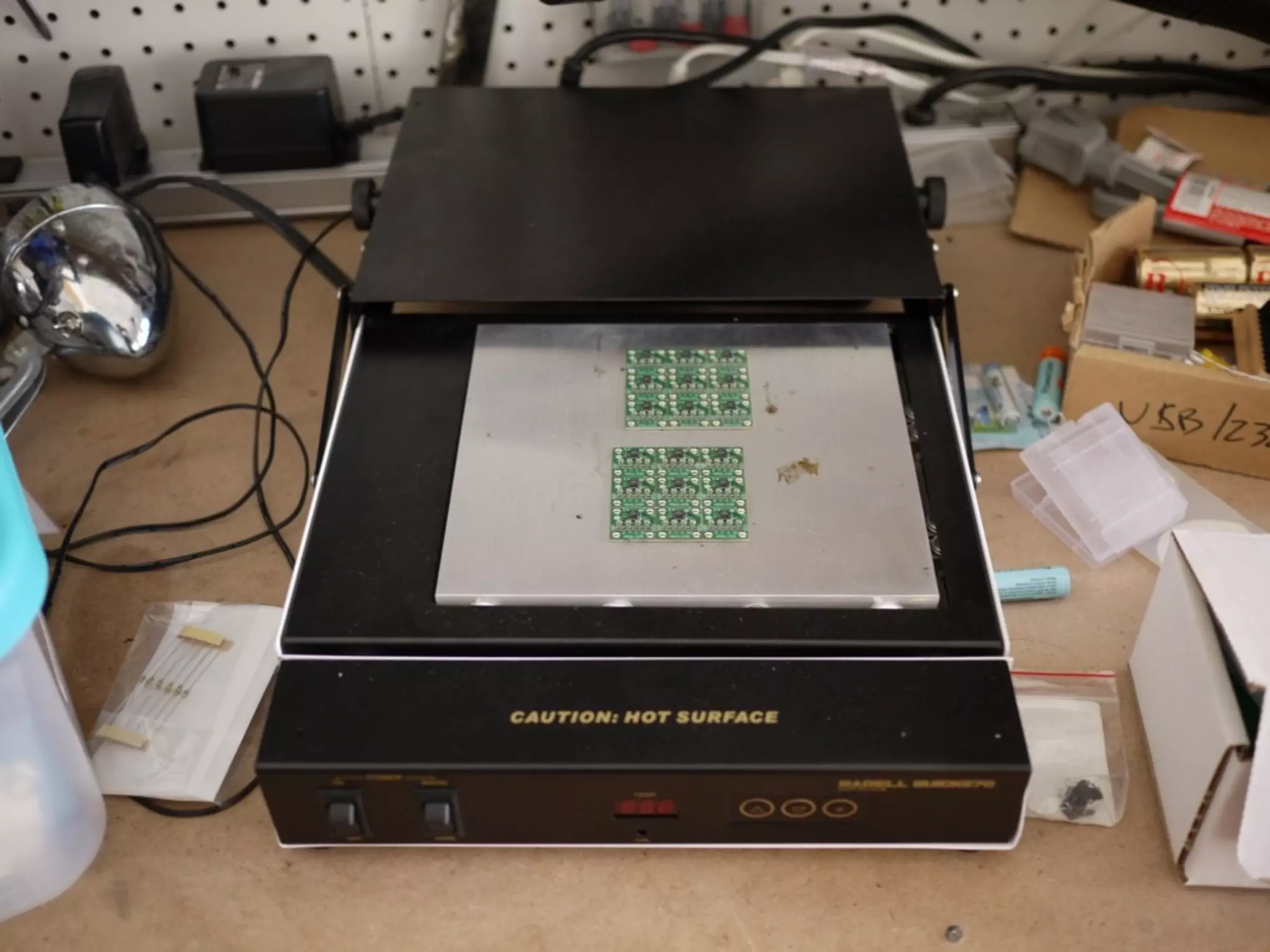

- 170. Adafruit Industries ウェアラブルな製品の開発 • 開発は2011年1月（実質的には3月）に開始、アイデアから 製品出荷まで8ヶ月 • 例え失敗しても、数千ドルを失うだけで済む • 多くの需要があるとわかった時点で大量生産に切替えることも 可能 • 今後は新しい製品ラインやバリエーションを予定 JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言
- 171.

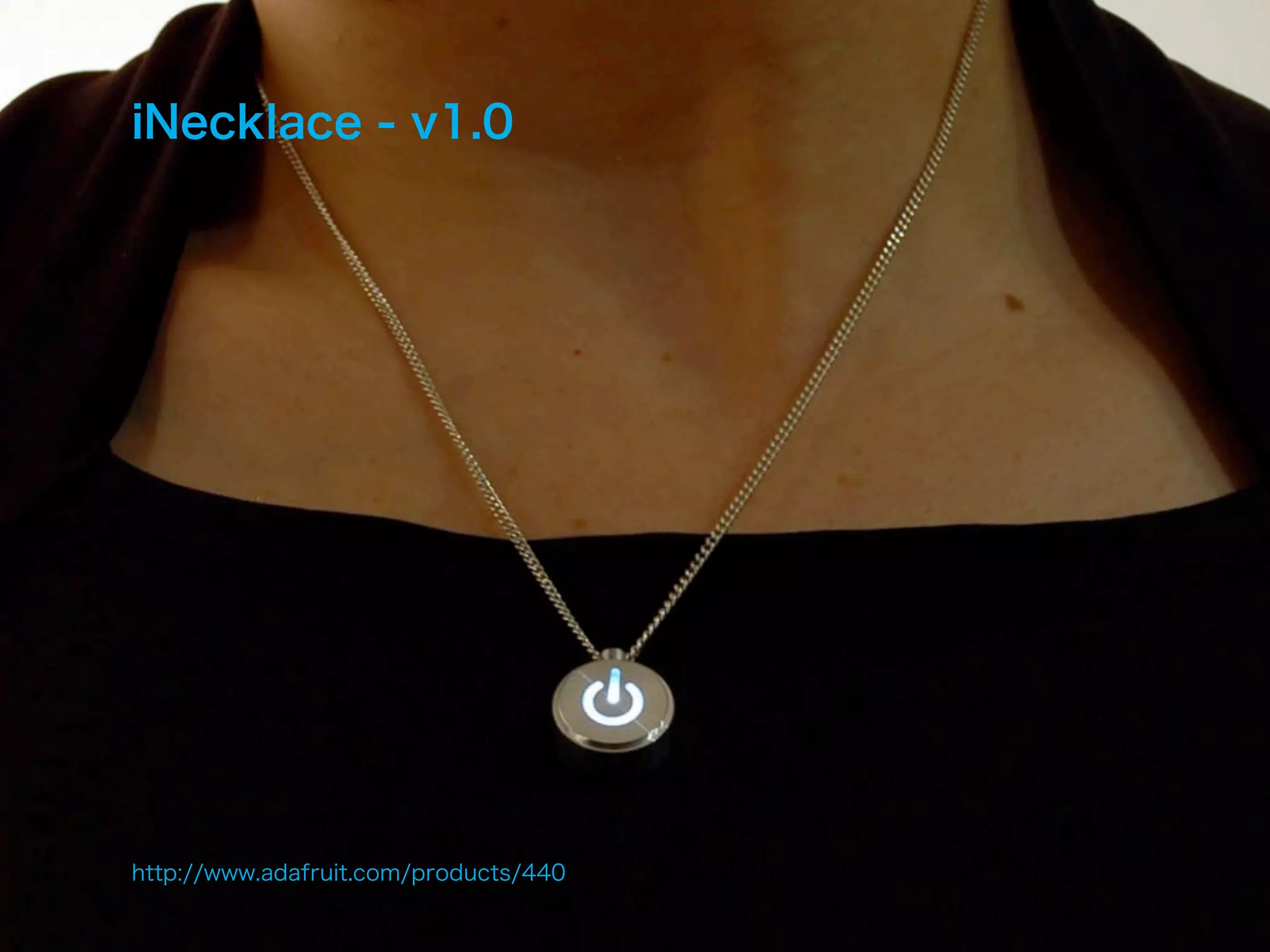

- 172.

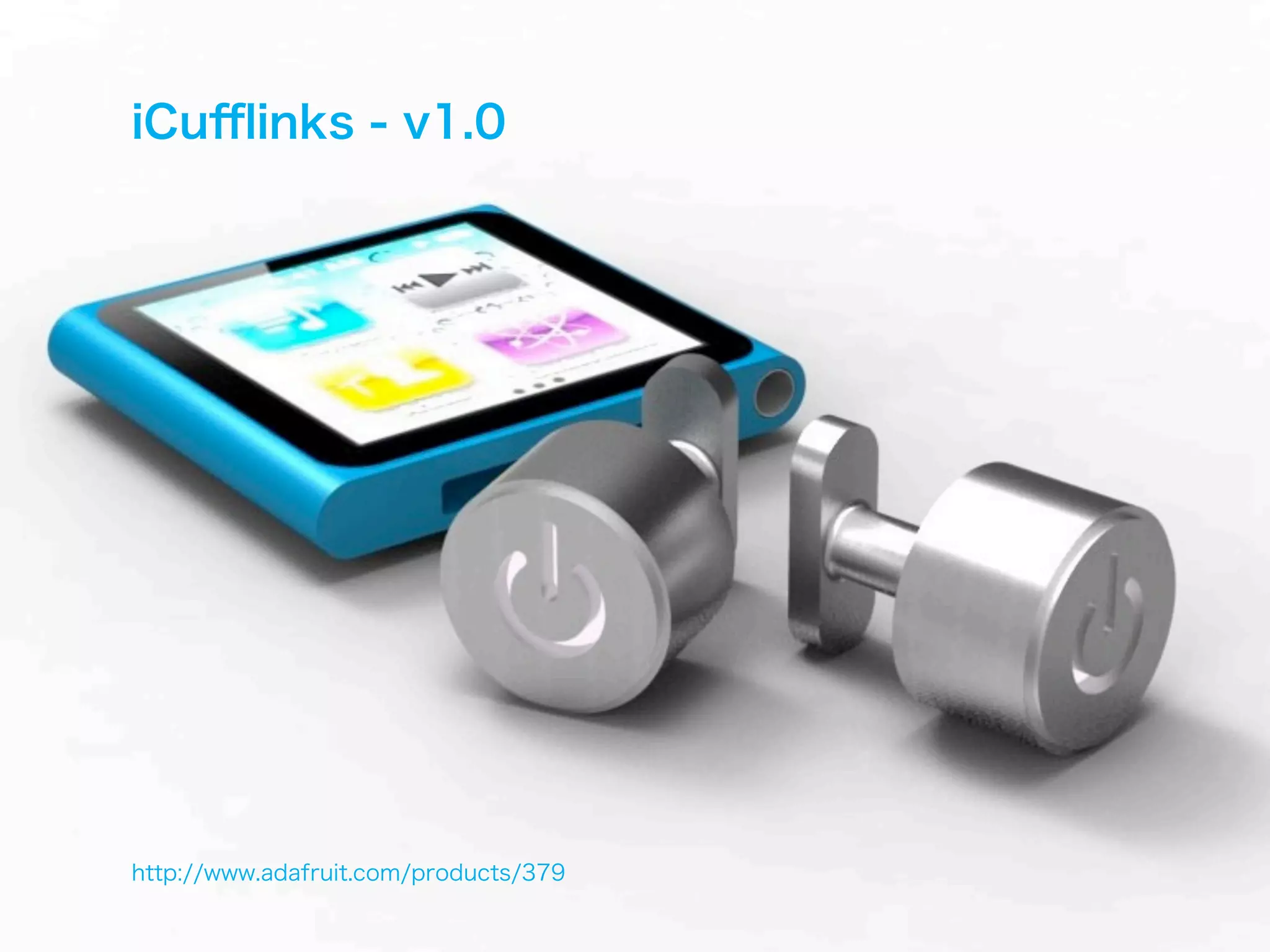

- 173.
- 174.
- 175. .15 .066 2-56 THREAD .140 .008 COUNTER BORE DEPTH .625 .170 .30 .03 .09 THREAD DEPTH .03 50 THREADS PER INCH .01969 PITCH SECTION A-A LOGO DIMS AND POSITION IDENTICAL TO iCUFFLINK NOTE: MATERIAL: ALUMINUM NO SECONDARY OPERATIONS FOR FINISHING DRAWING NAME SCALE SIZE PAGE DATE iNecklace 1:1 A 21/06/11 DRAWING No. DRAWN BY: Drawings are for industrial design control use only and are not MD intended for tool making purposes. Engineering drawings/models must be made for tooling. All specifications for tolerances, tools and manufacturing are the responsibilty of the manufacturer. The ROSS + DOELL INC. / 479 SAMMON AVE, TORONTO designer(s) assumes no product liability for the product. CANADA M4J 2B3 / WWW.ROSSDOELL.COM https://github.com/adafruit/iNecklace

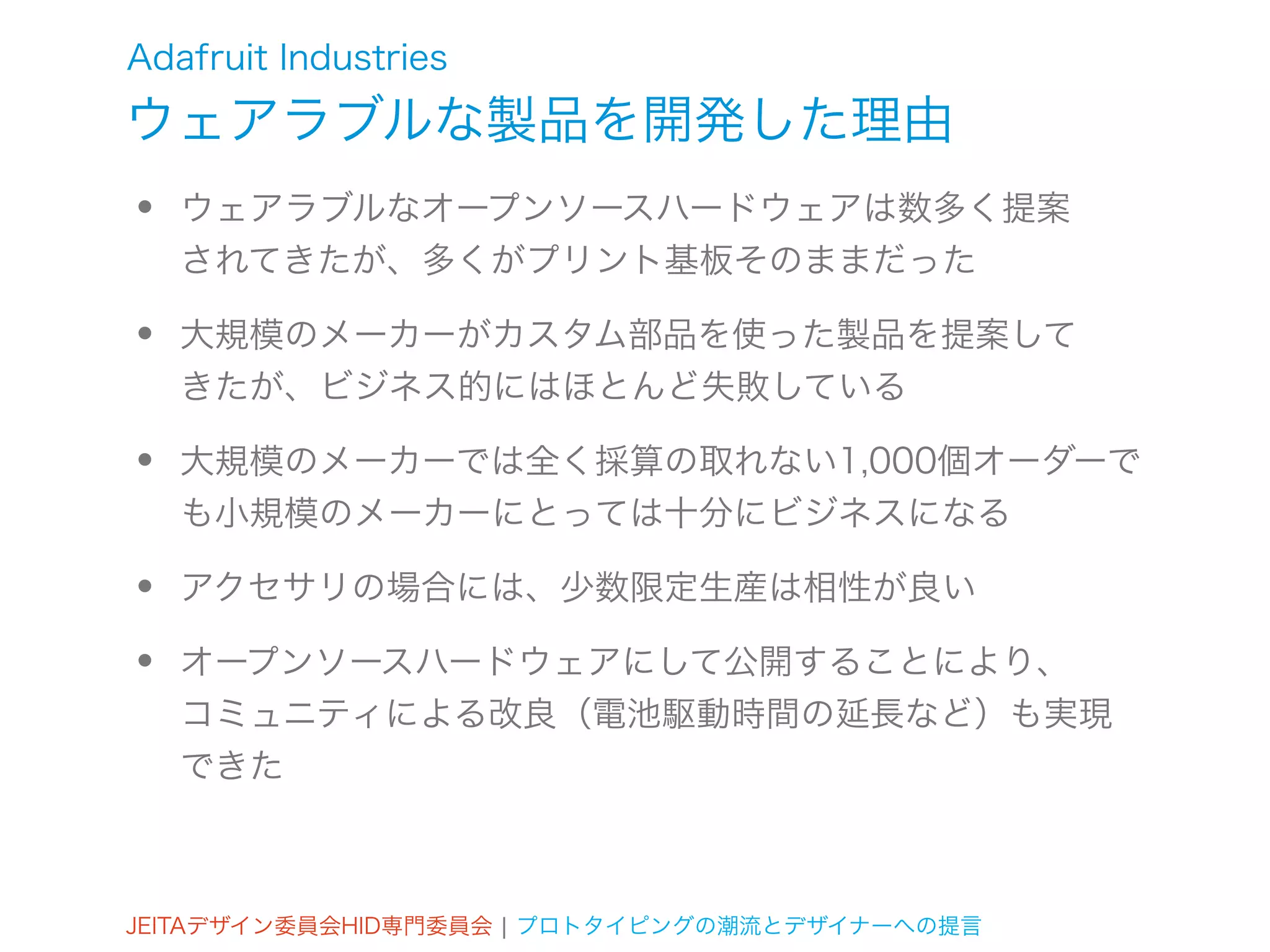

- 176. Adafruit Industries ウェアラブルな製品を開発した理由 • ウェアラブルなオープンソースハードウェアは数多く提案 されてきたが、多くがプリント基板そのままだった • 大規模のメーカーがカスタム部品を使った製品を提案して きたが、ビジネス的にはほとんど失敗している • 大規模のメーカーでは全く採算の取れない1,000個オーダーで も小規模のメーカーにとっては十分にビジネスになる • アクセサリの場合には、少数限定生産は相性が良い • オープンソースハードウェアにして公開することにより、 コミュニティによる改良（電池駆動時間の延長など）も実現 できた JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言

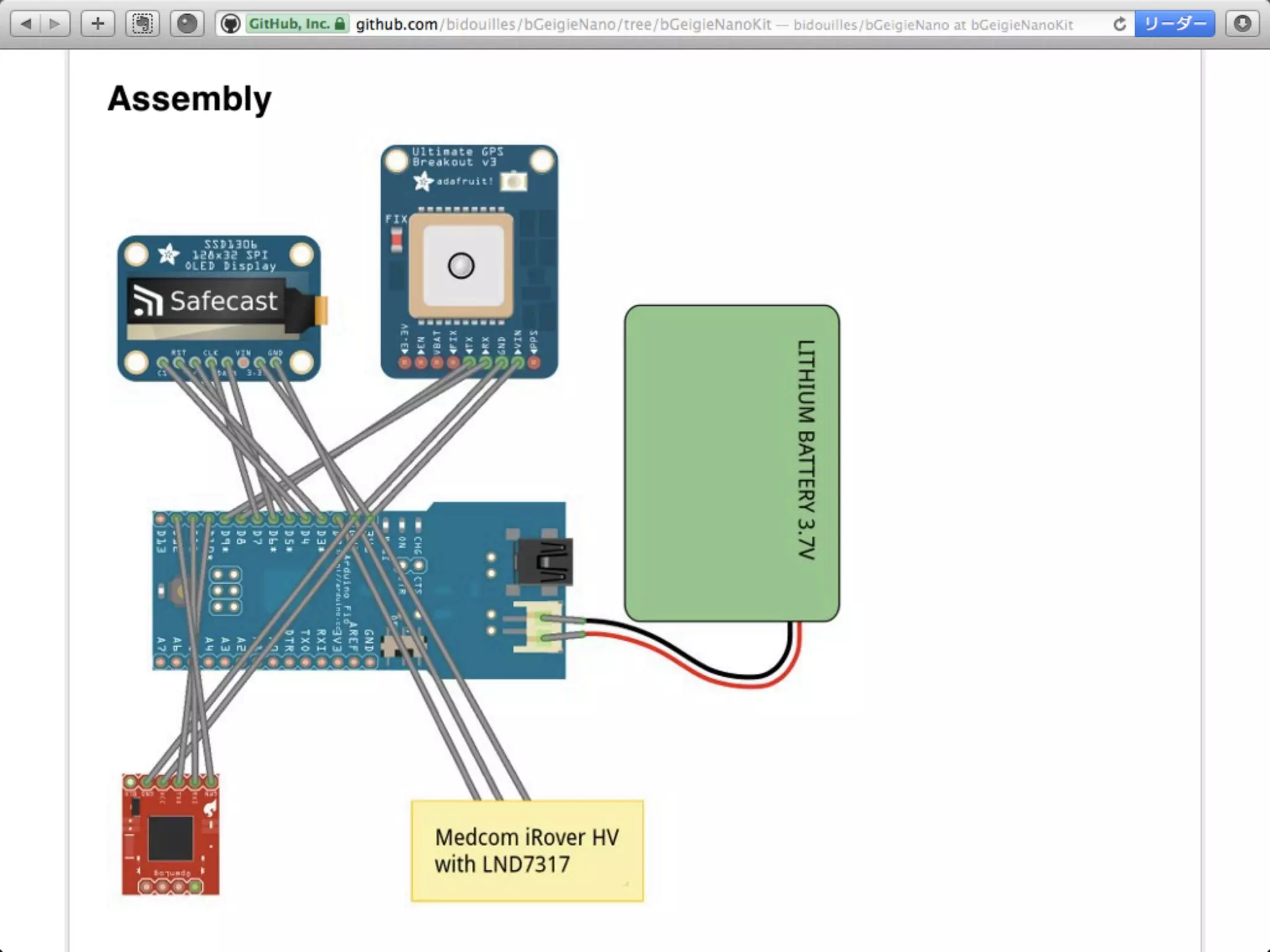

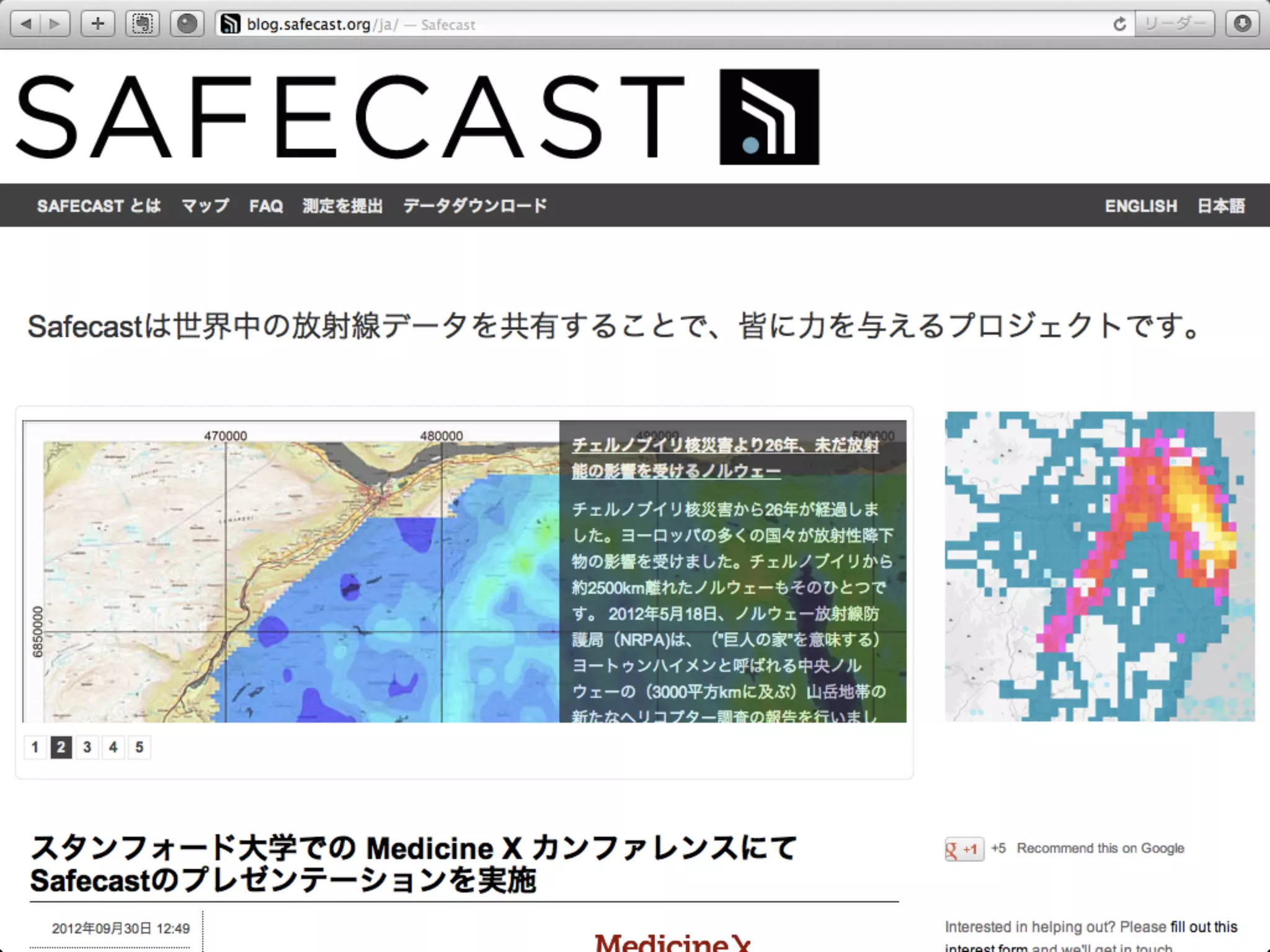

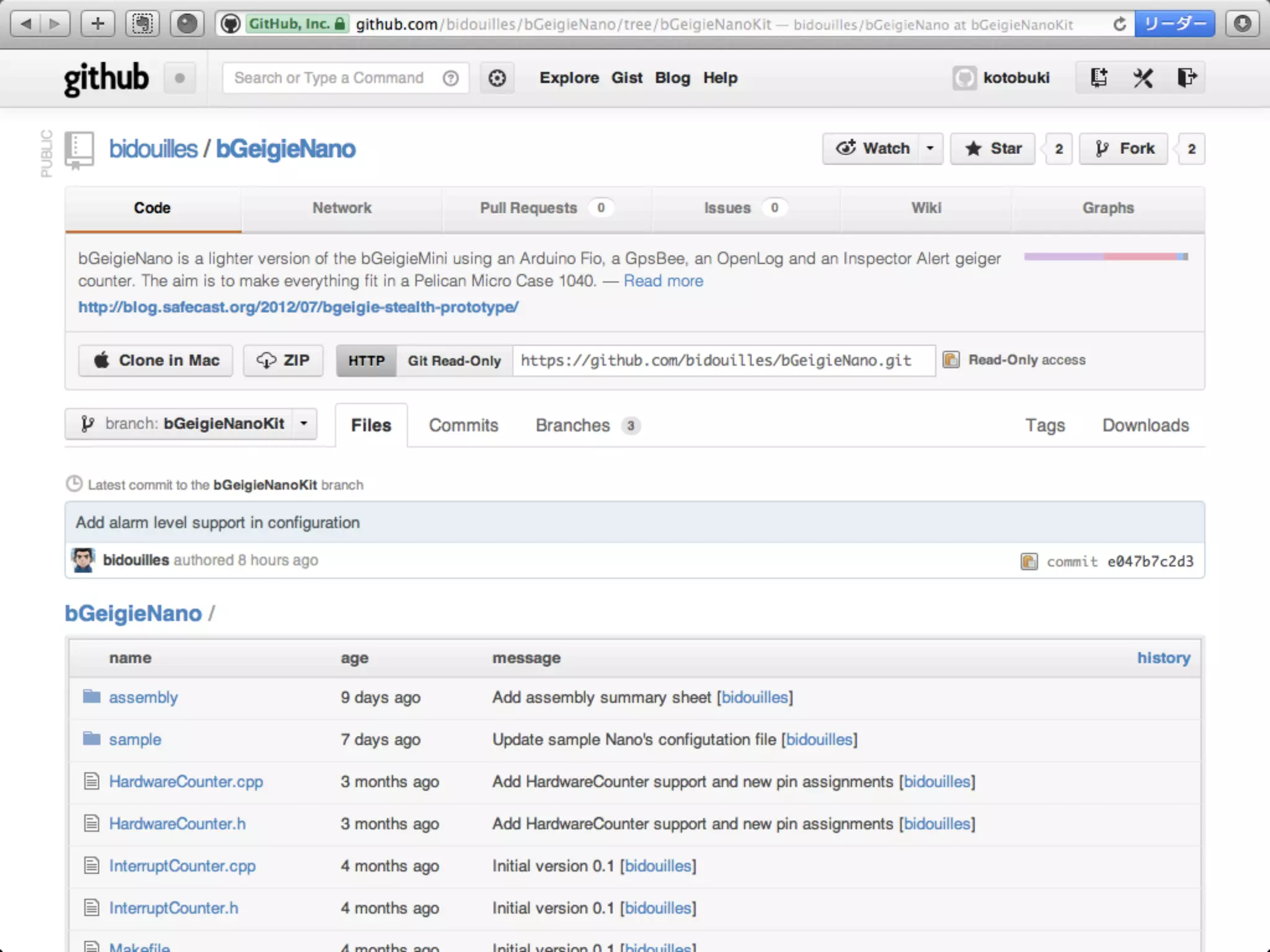

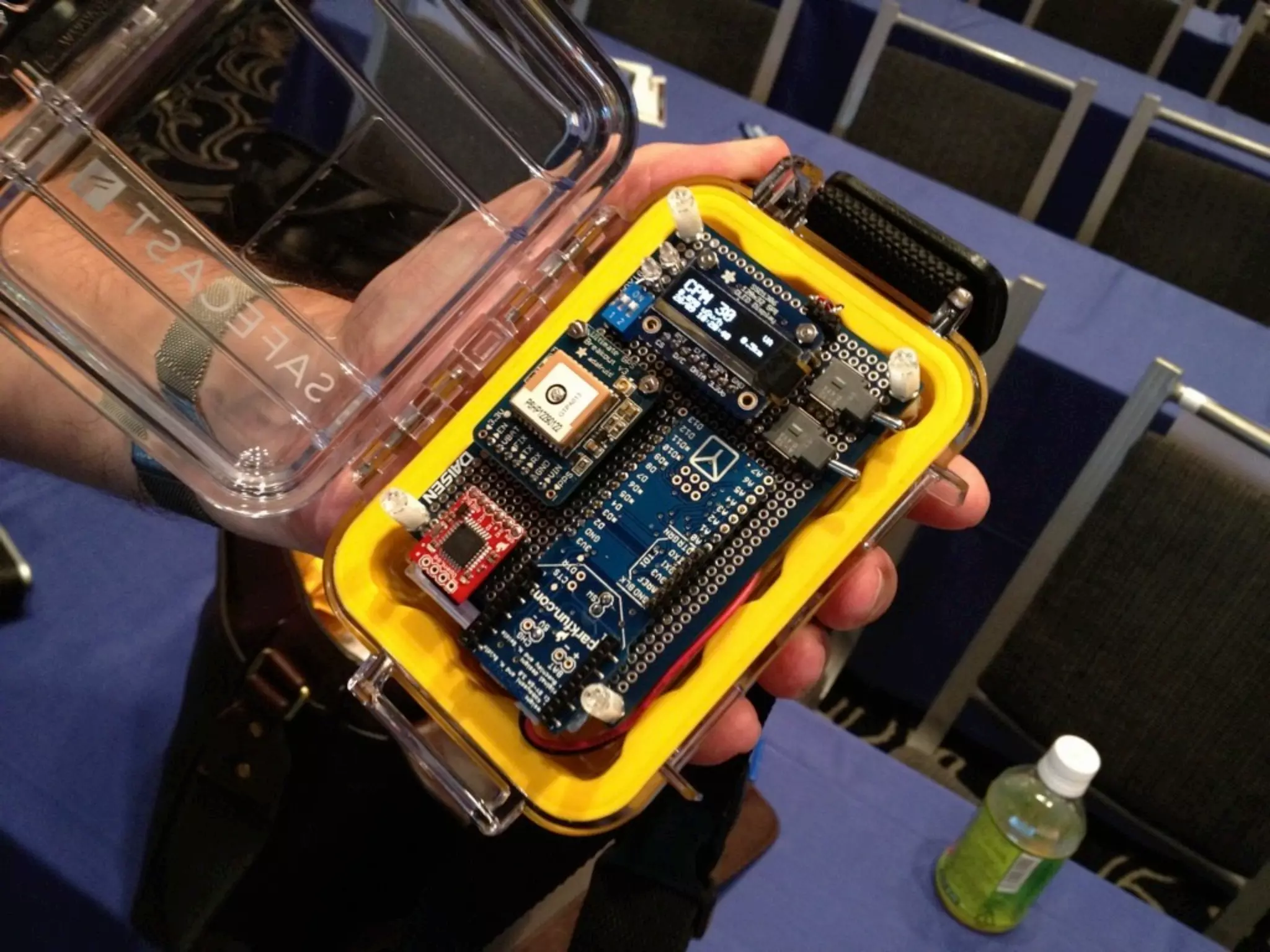

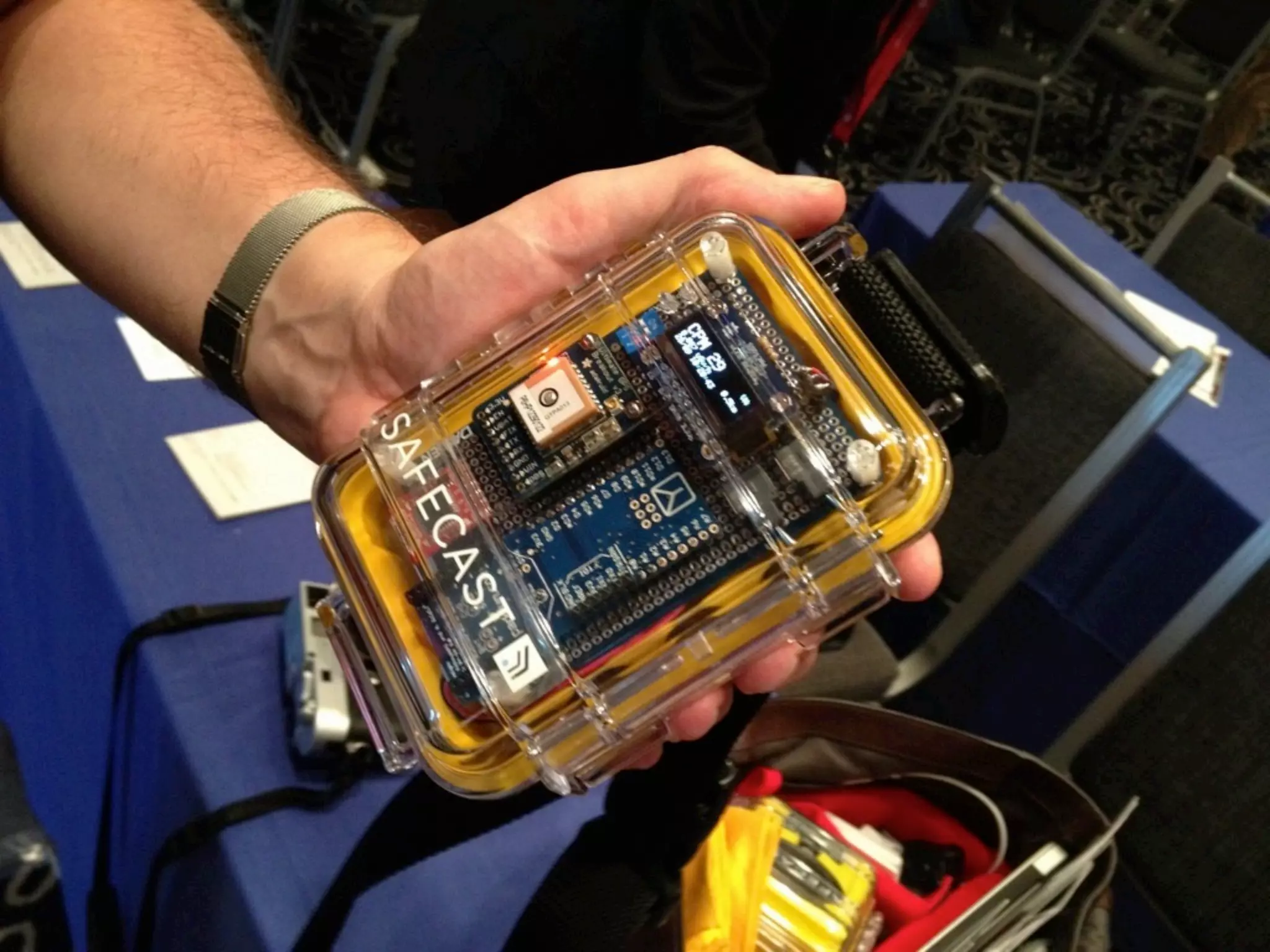

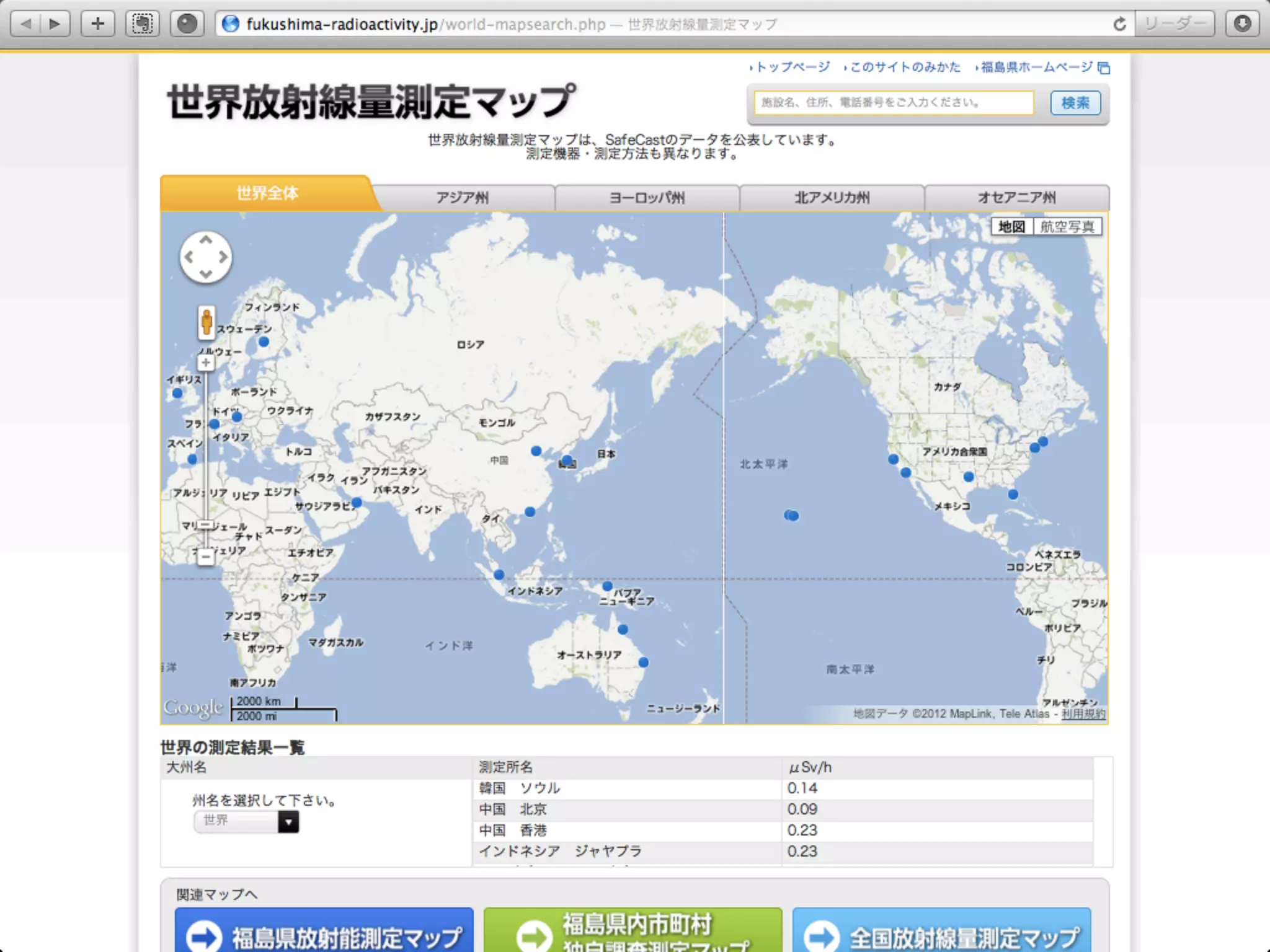

- 183. 市民工房とイノベーション Civic workshops andinnovations
- 184.

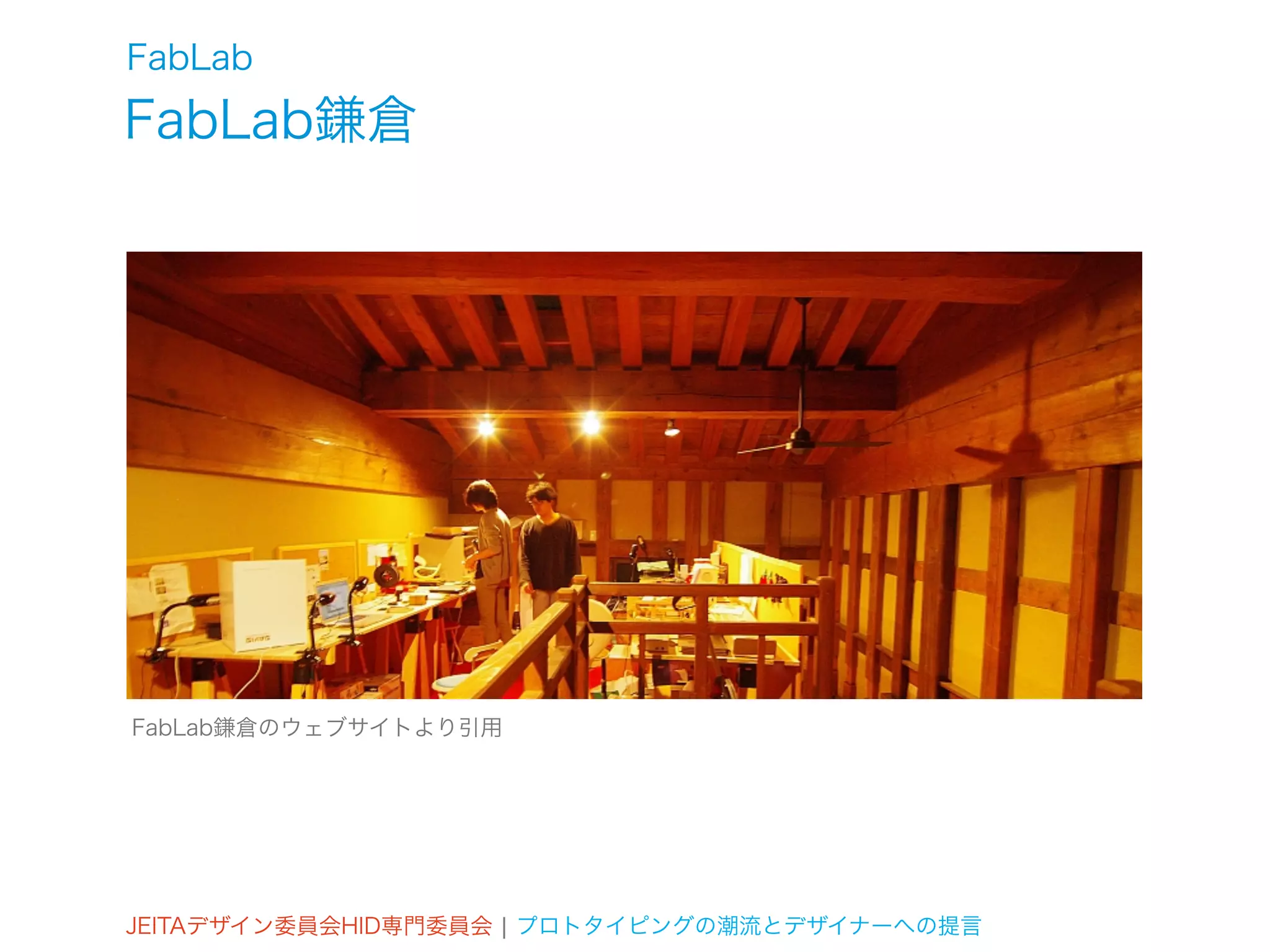

- 185.
- 186.

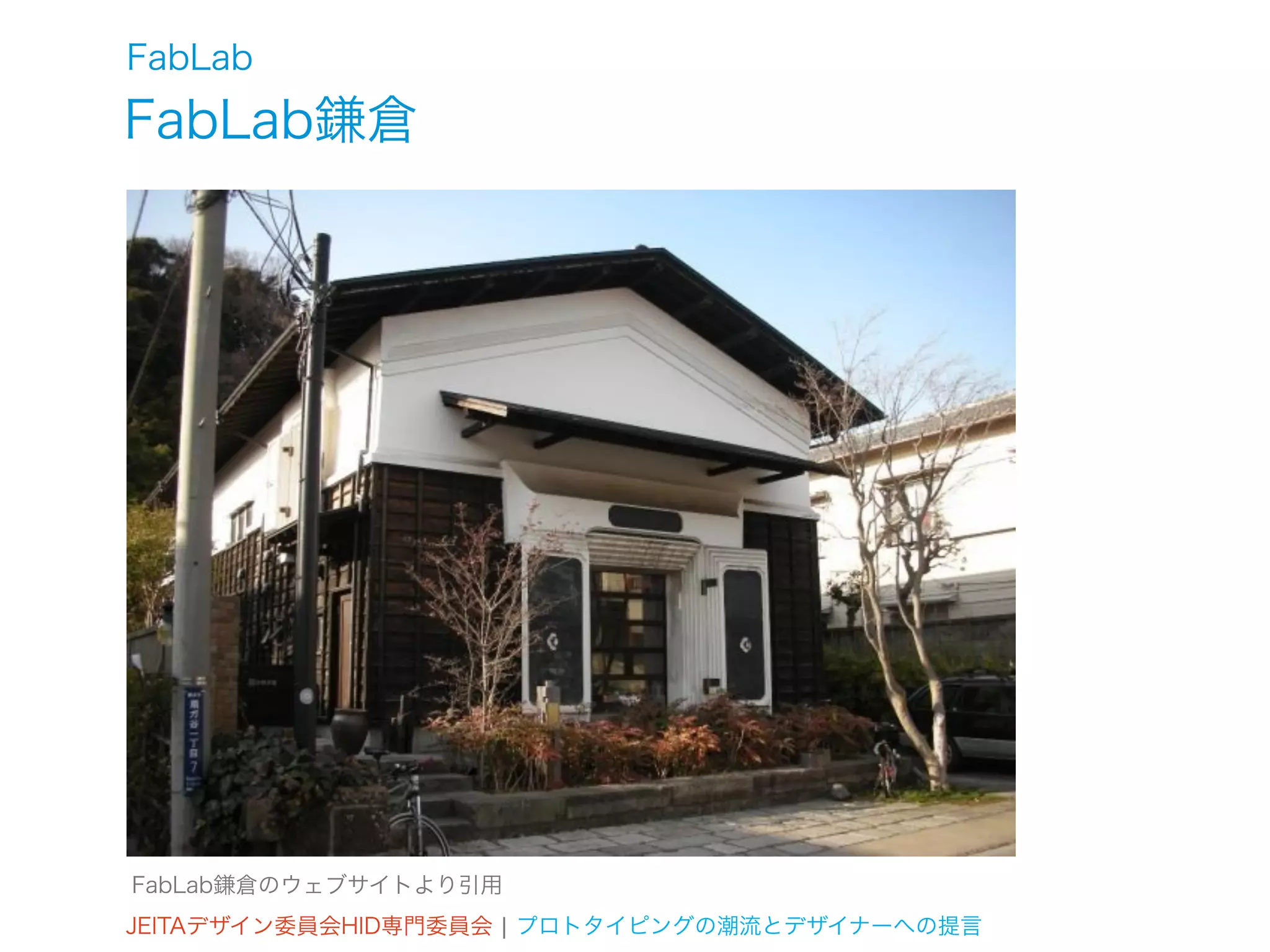

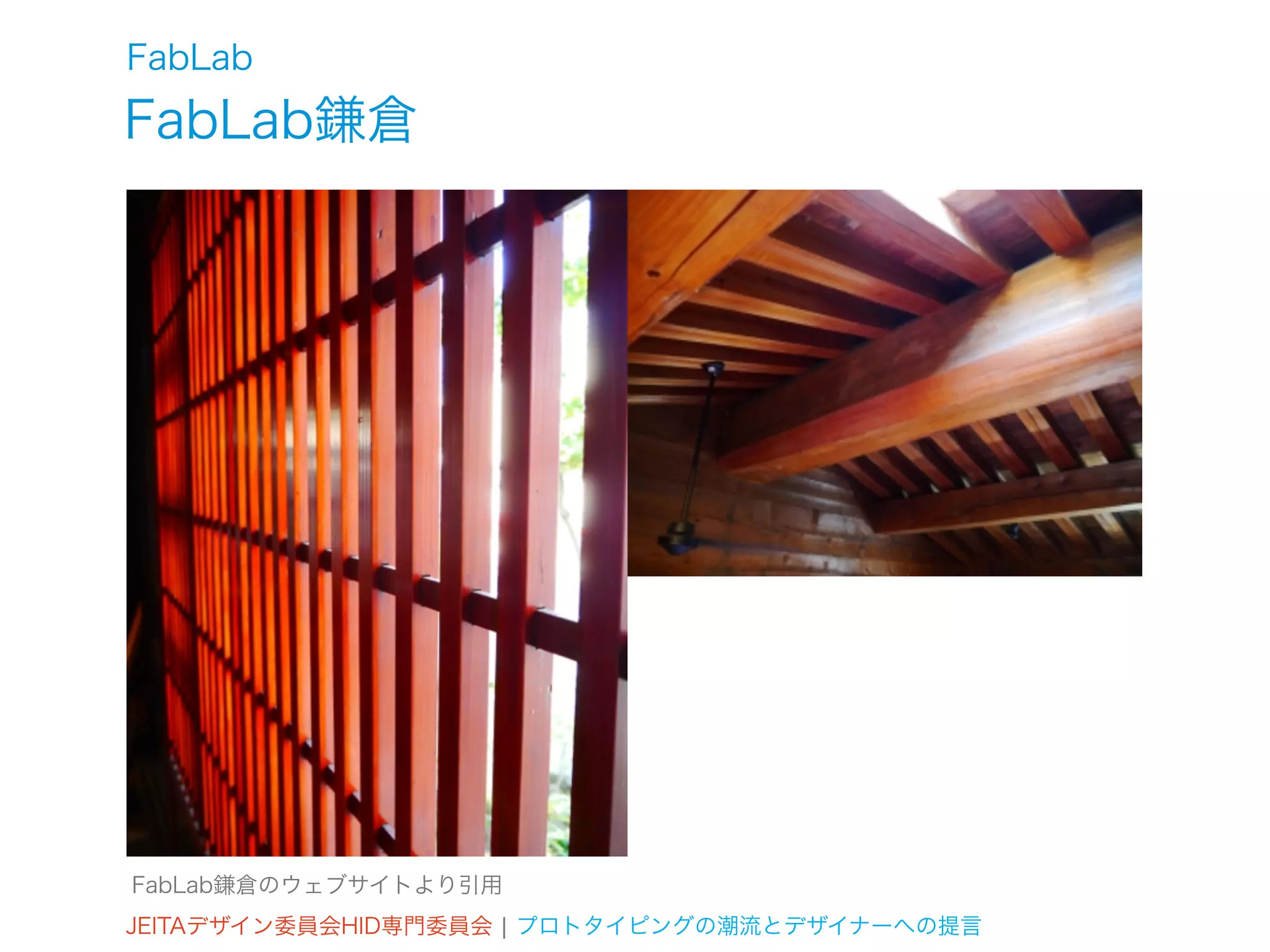

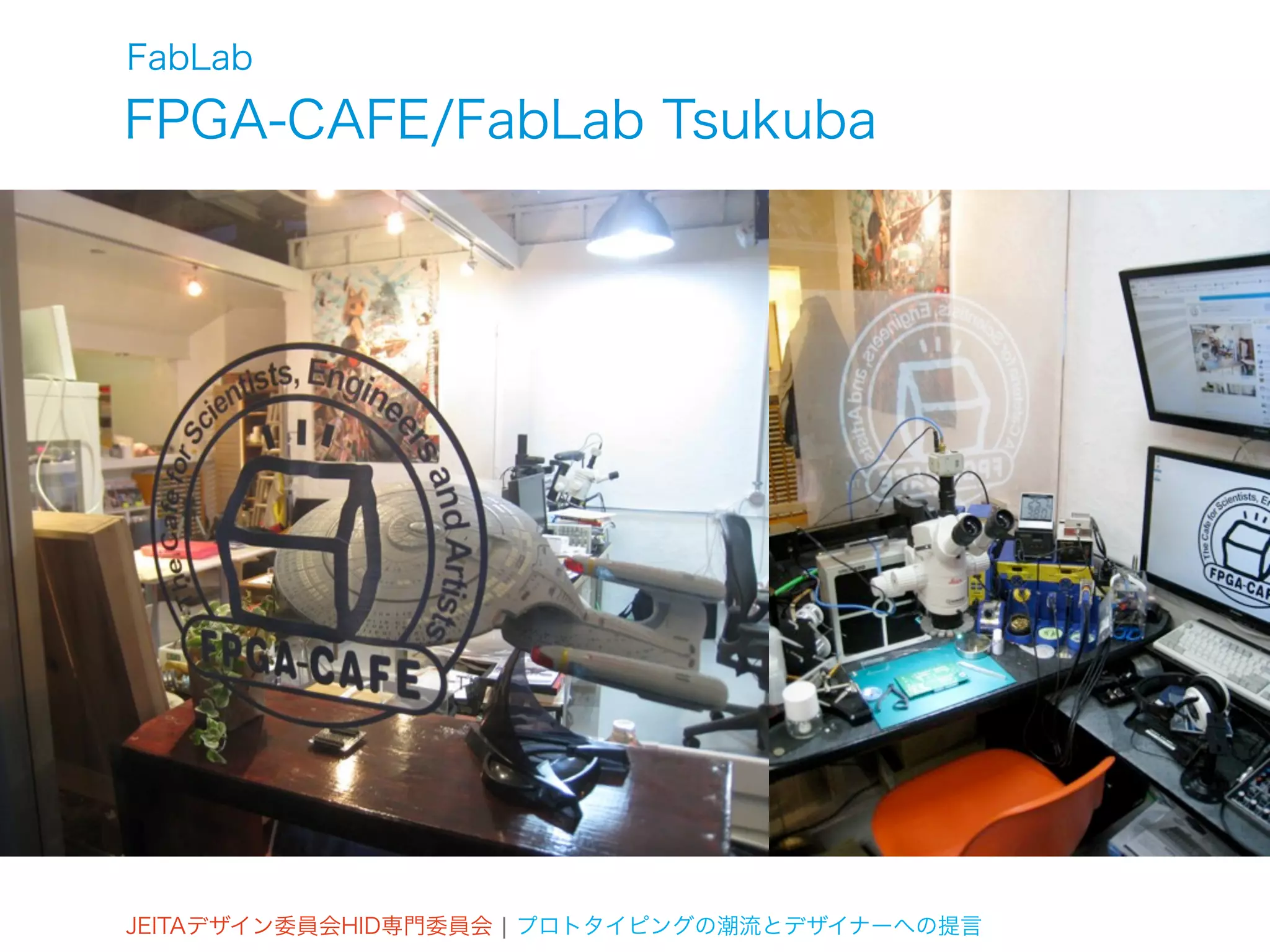

- 187. FabLab FPGA-CAFE/FabLab Tsukuba JEITAデザイン委員会HID専門委員会 ¦プロトタイピングの潮流とデザイナーへの提言

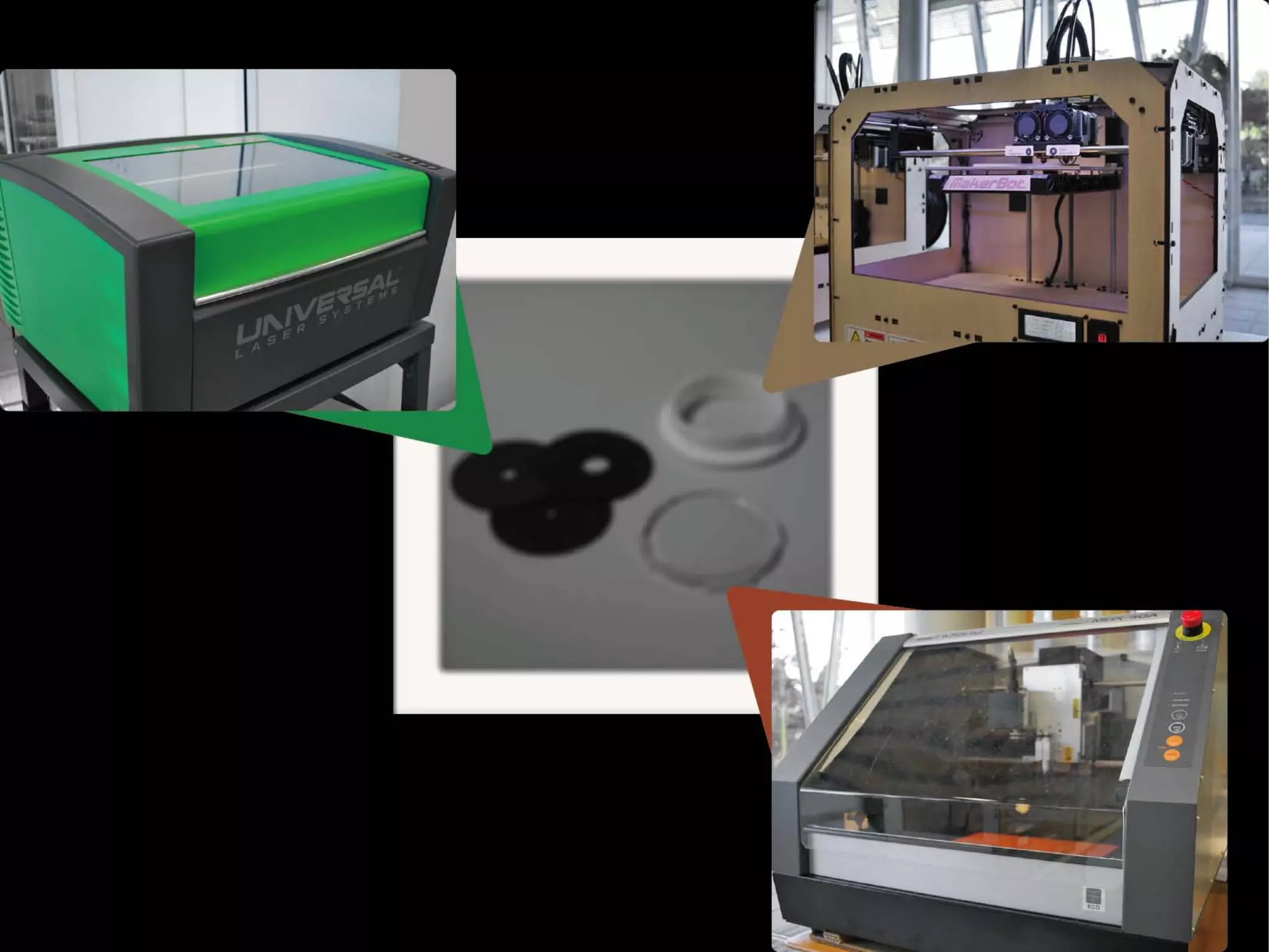

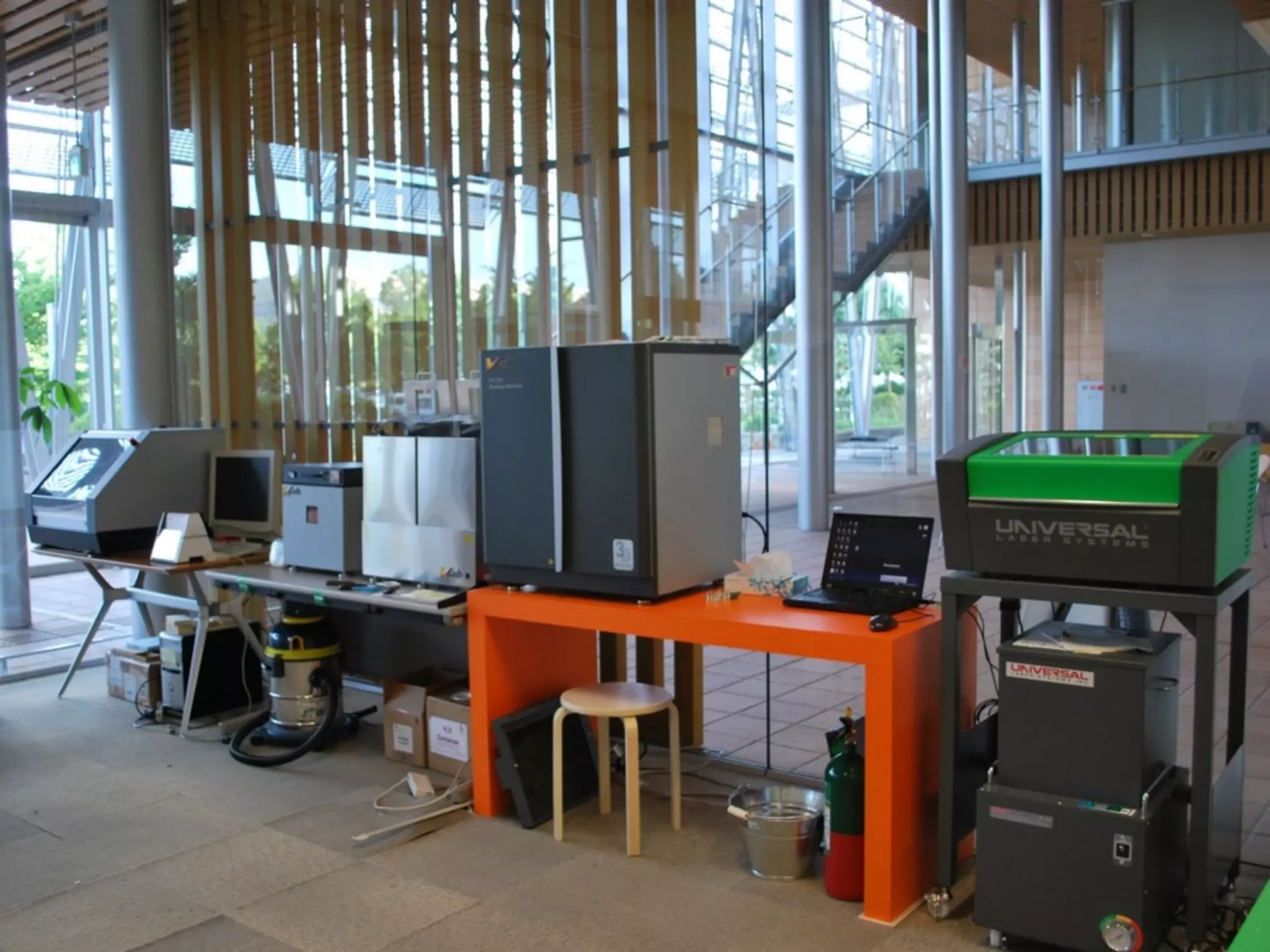

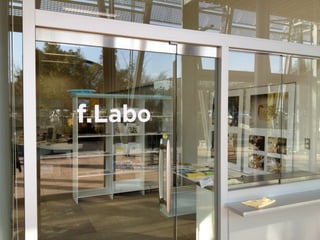

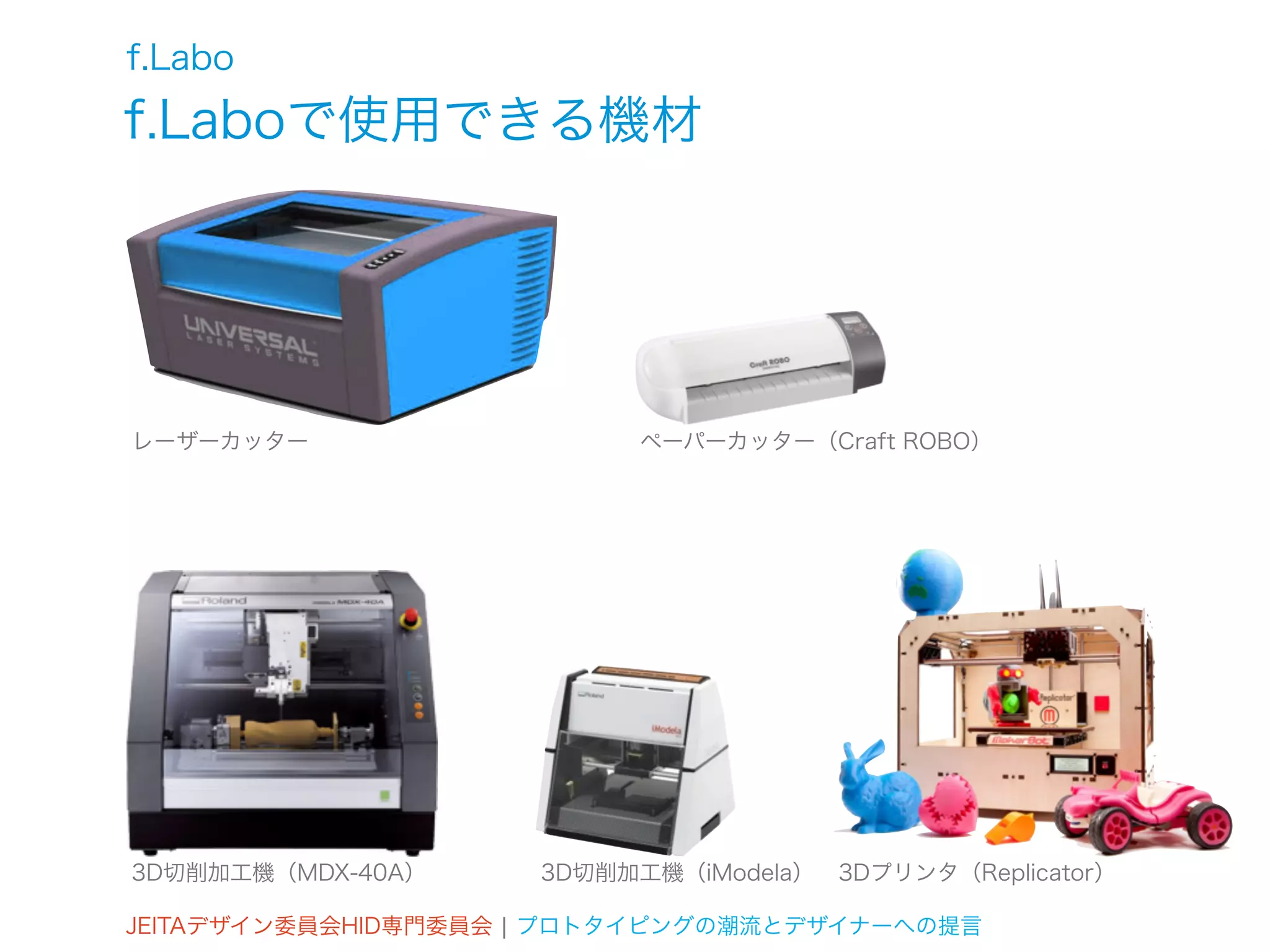

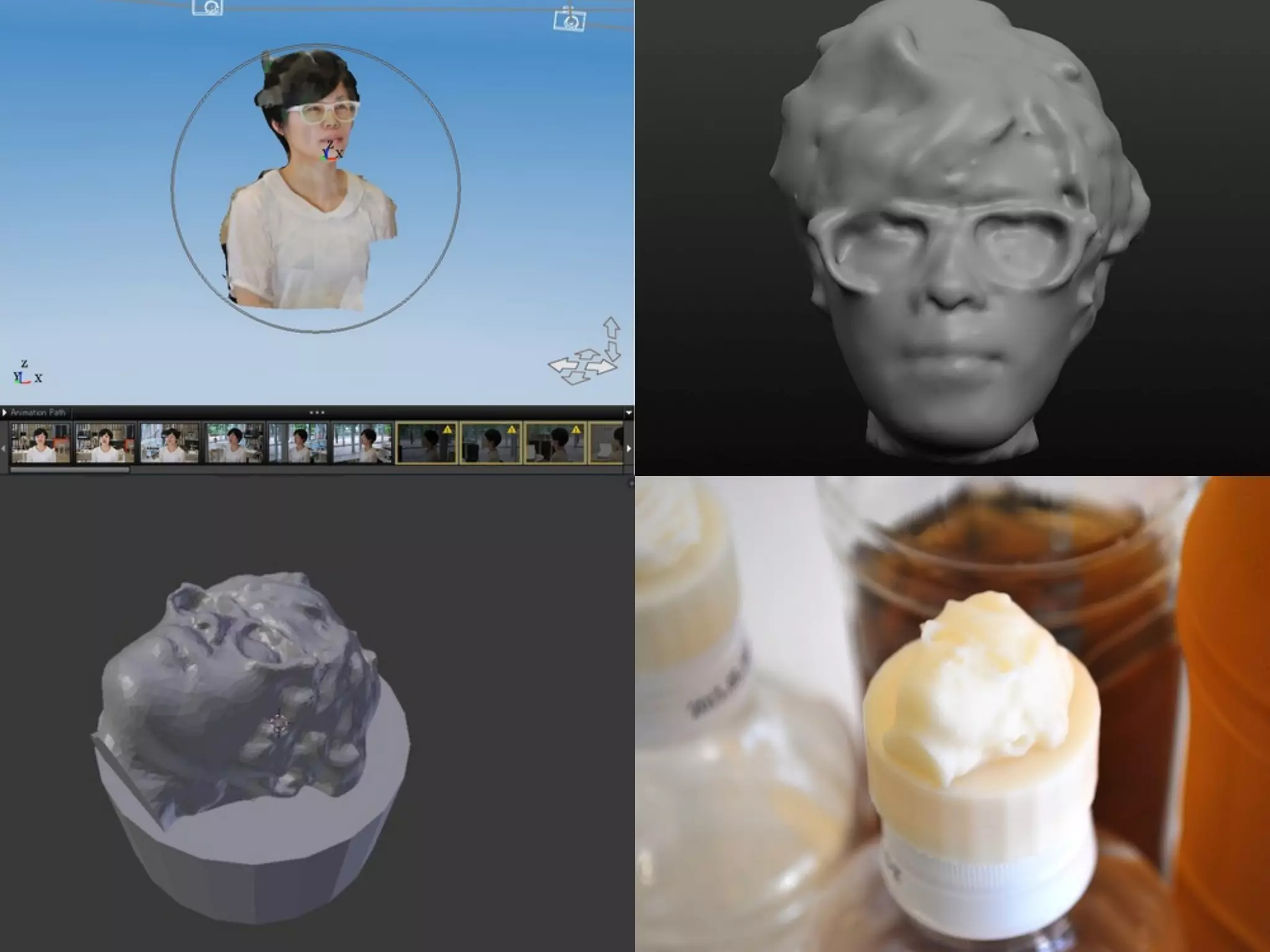

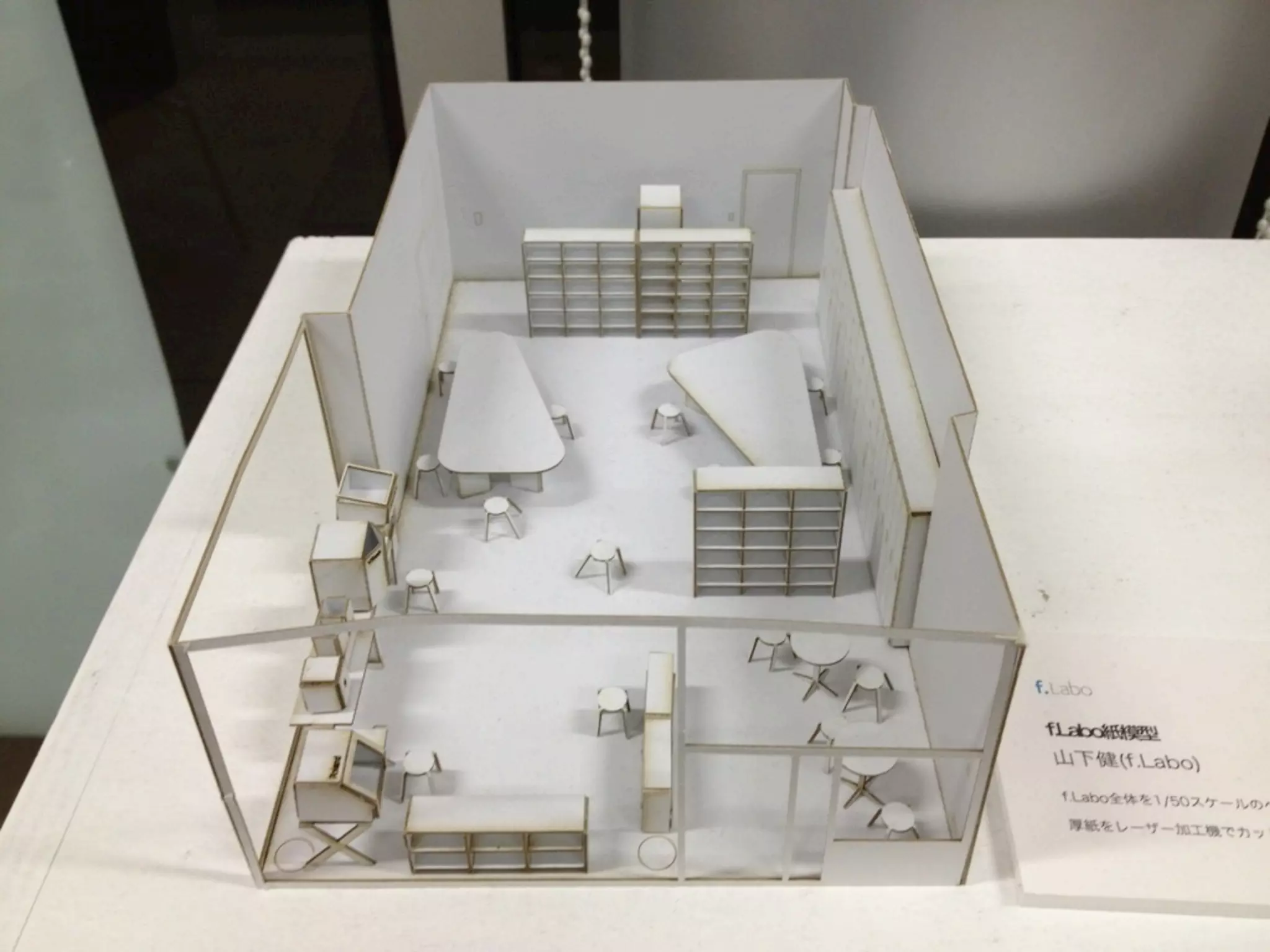

- 193. f.Labo f.Laboで使用できる機材 レーザーカッター ペーパーカッター（Craft ROBO） 3D切削加工機（MDX-40A） 3D切削加工機（iModela） 3Dプリンタ（Replicator） JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言

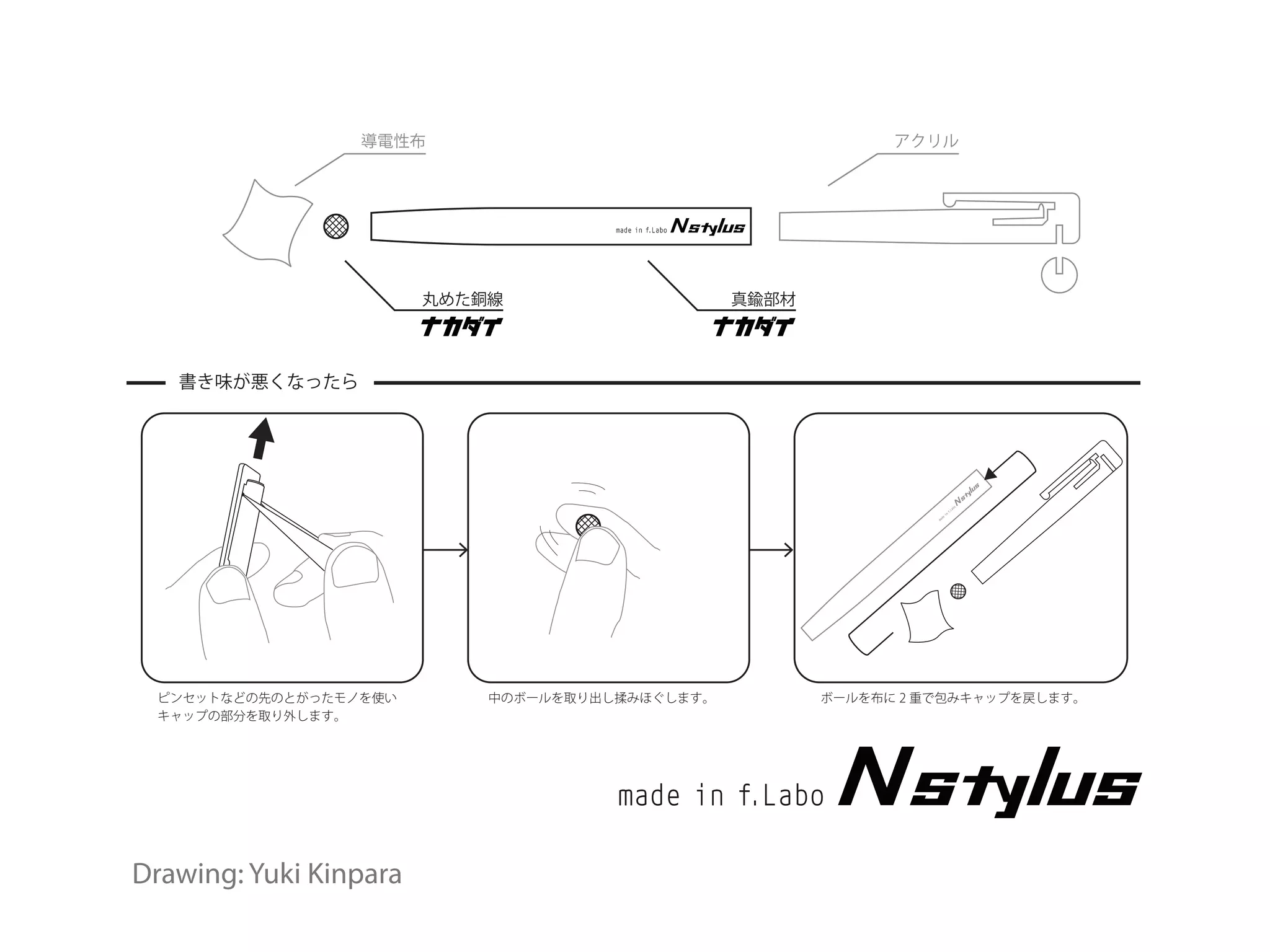

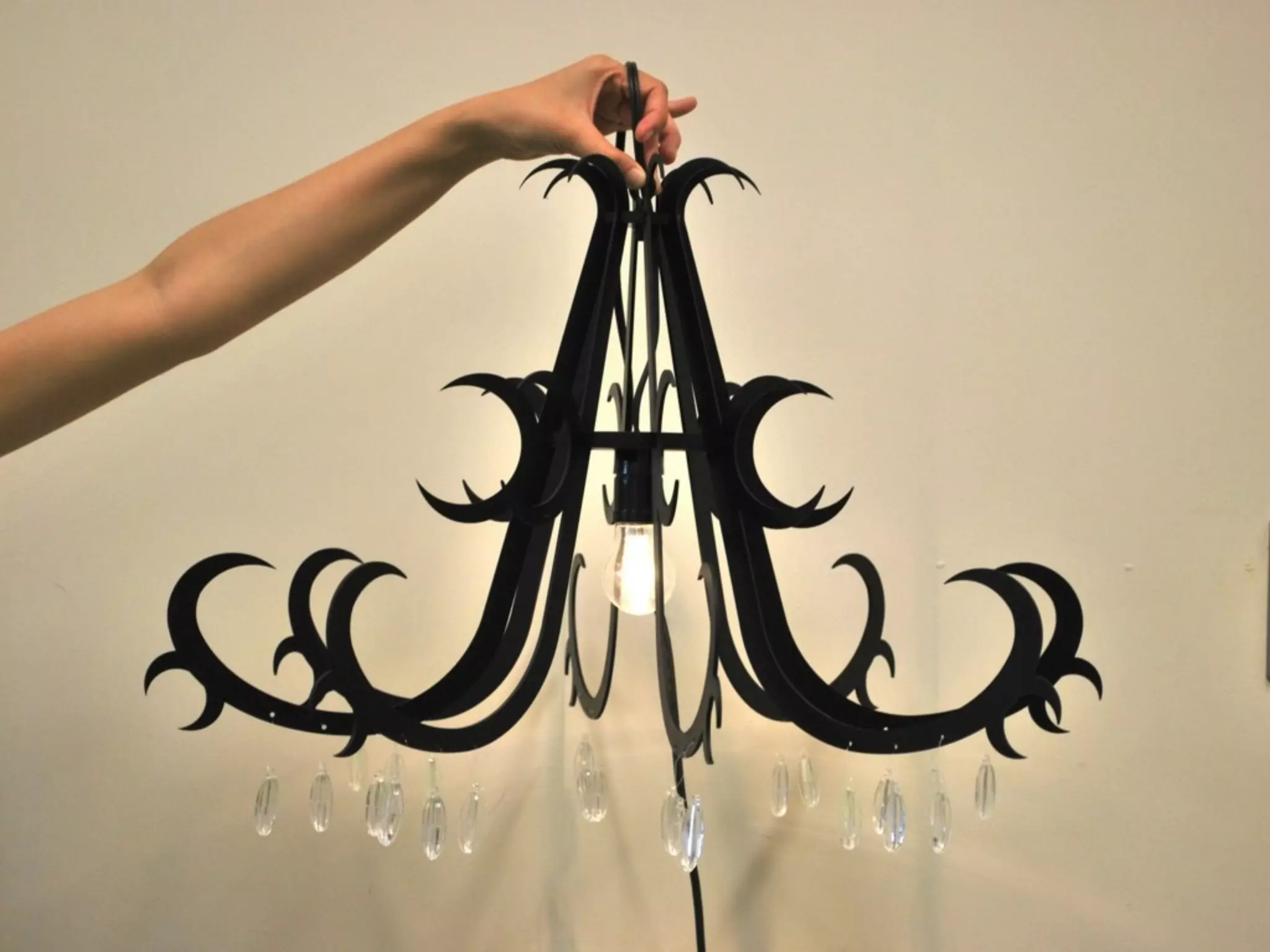

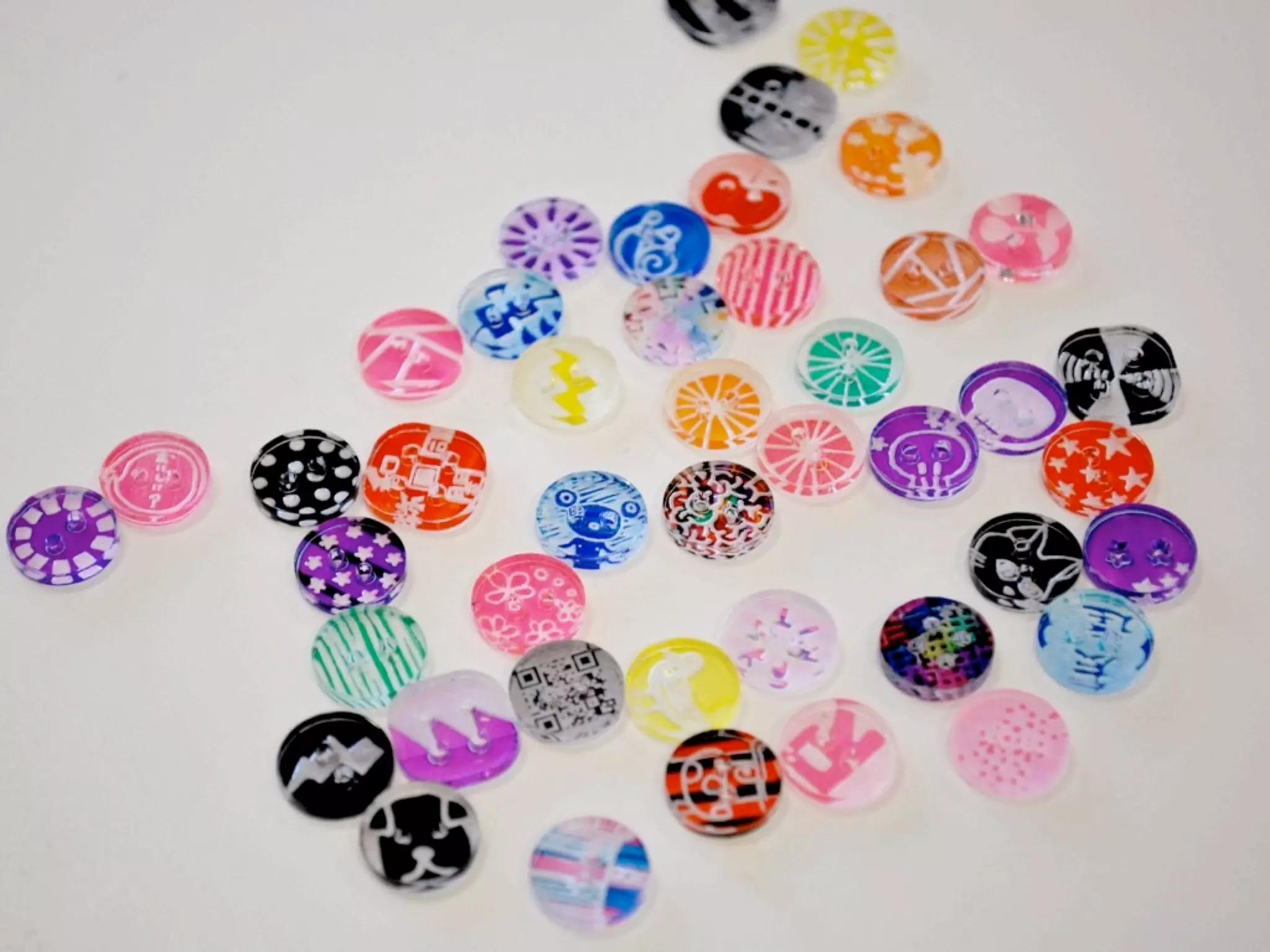

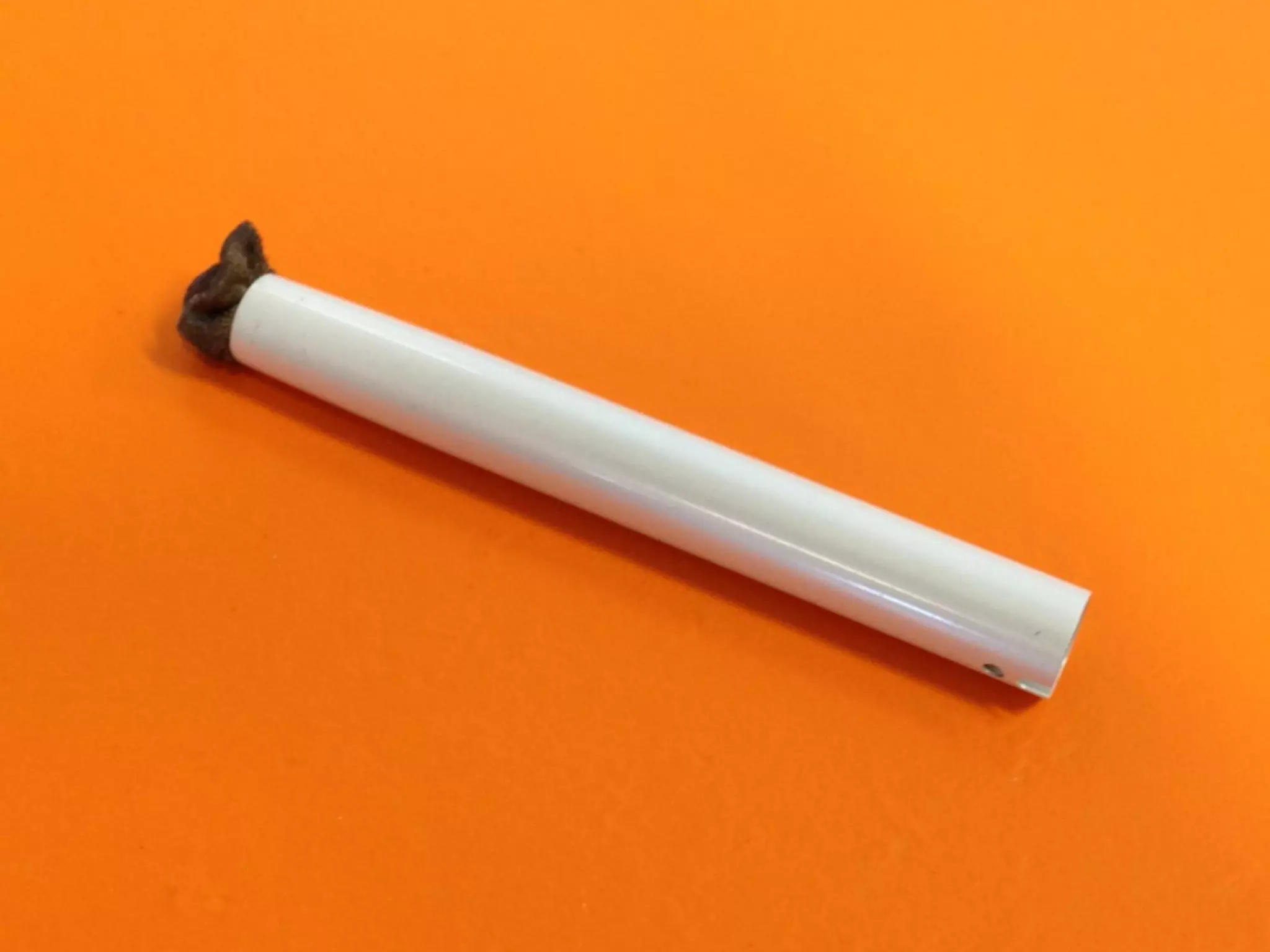

- 209. 導電性布 アクリル 丸めた銅線 真鍮部材 書き味が悪くなったら ピンセットなどの先のとがったモノを使い 中のボールを取り出し揉みほぐします。 ボールを布に 2 重で包みキャップを戻します。 キャップの部分を取り外します。 Drawing: Yuki Kinpara

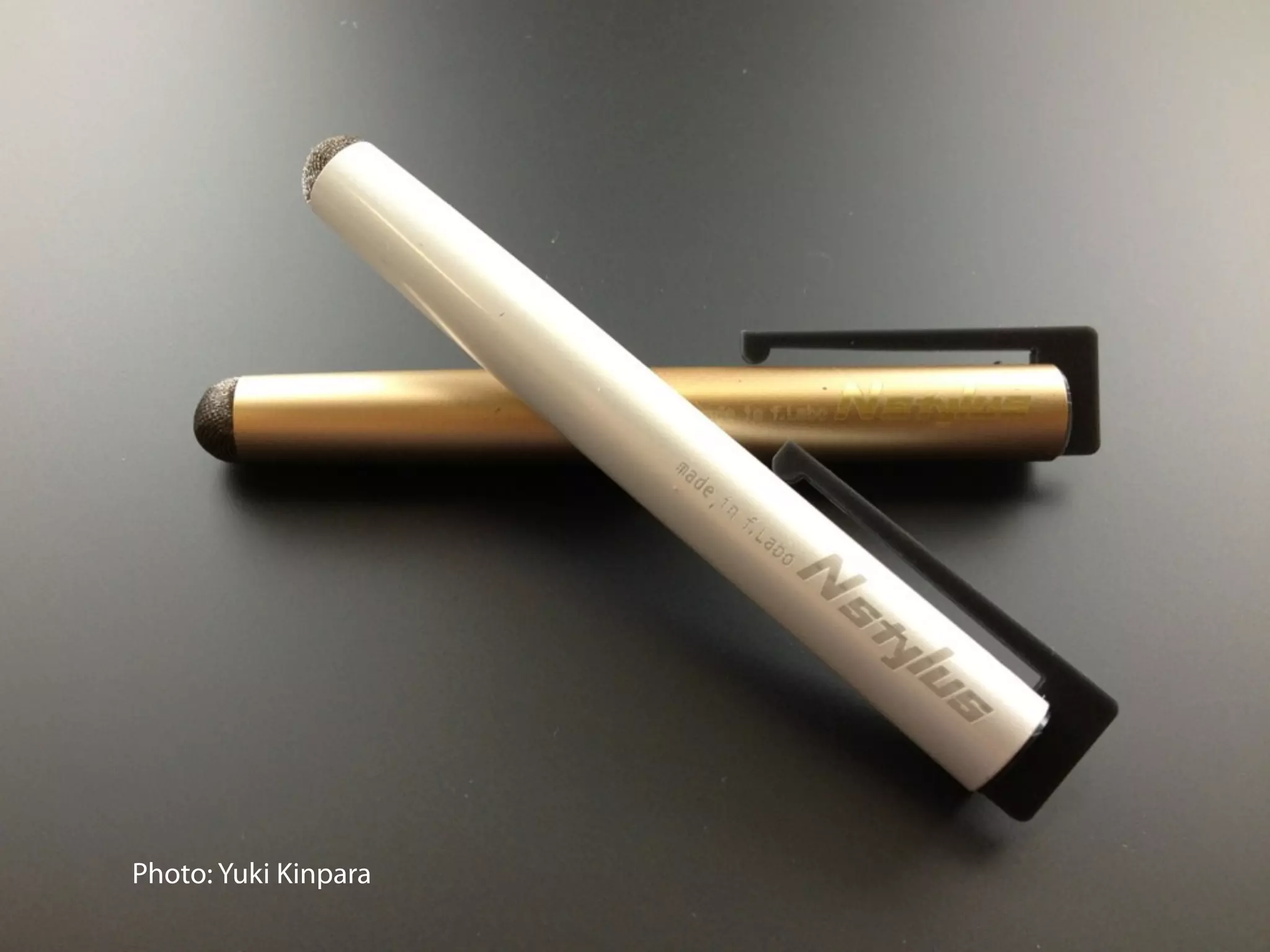

- 210.
- 211.

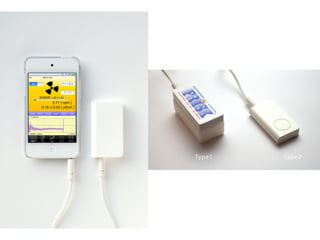

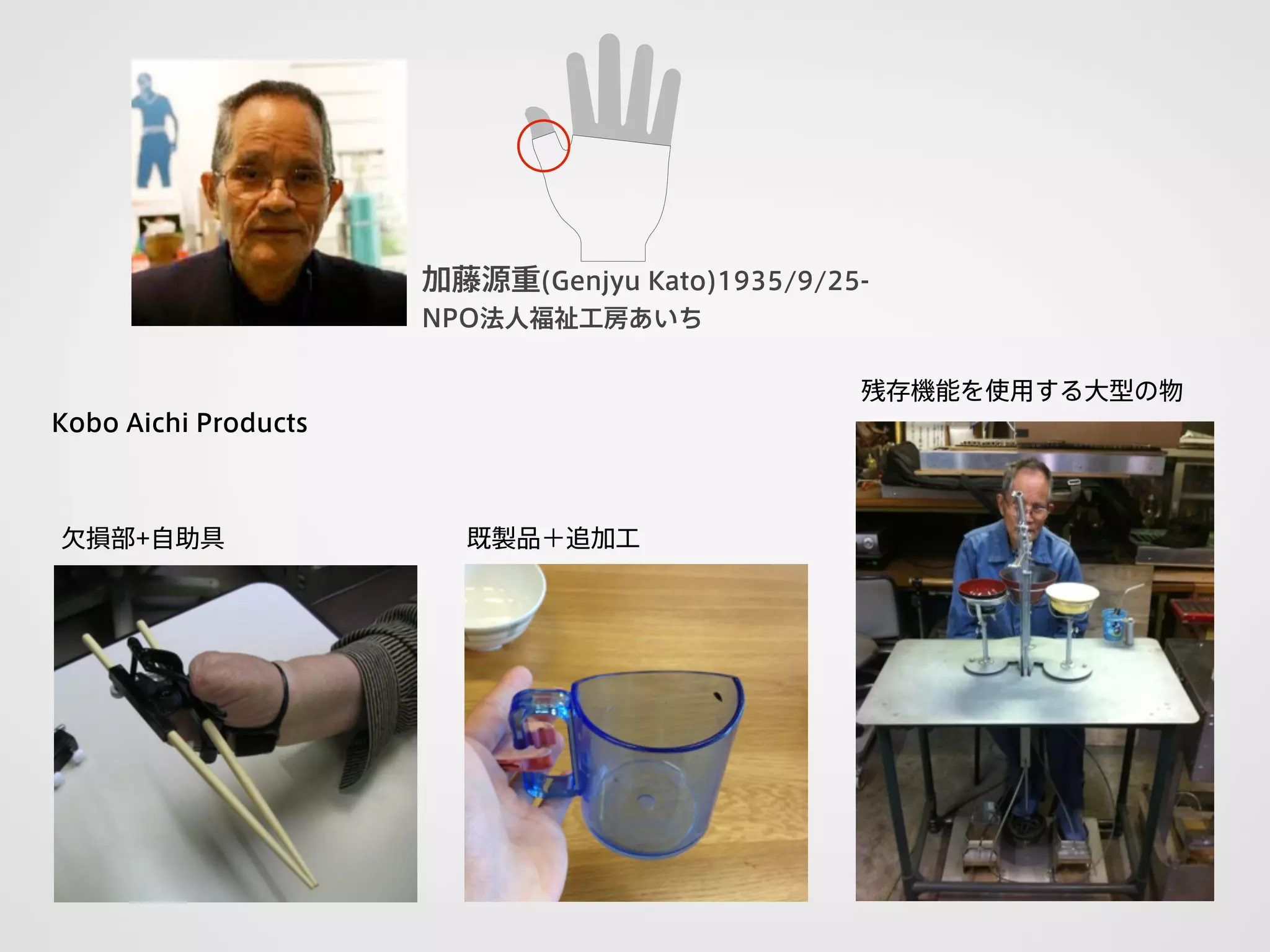

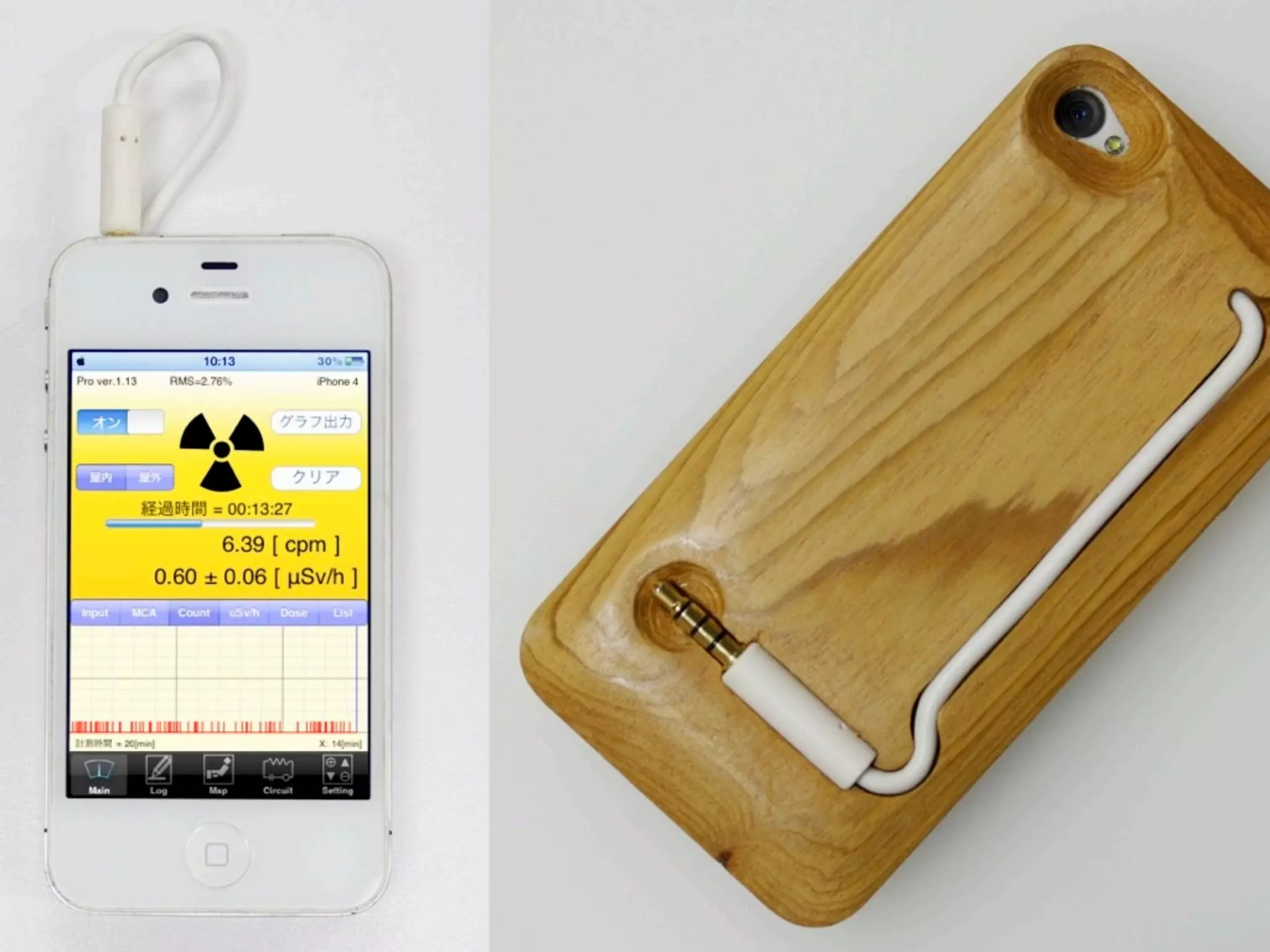

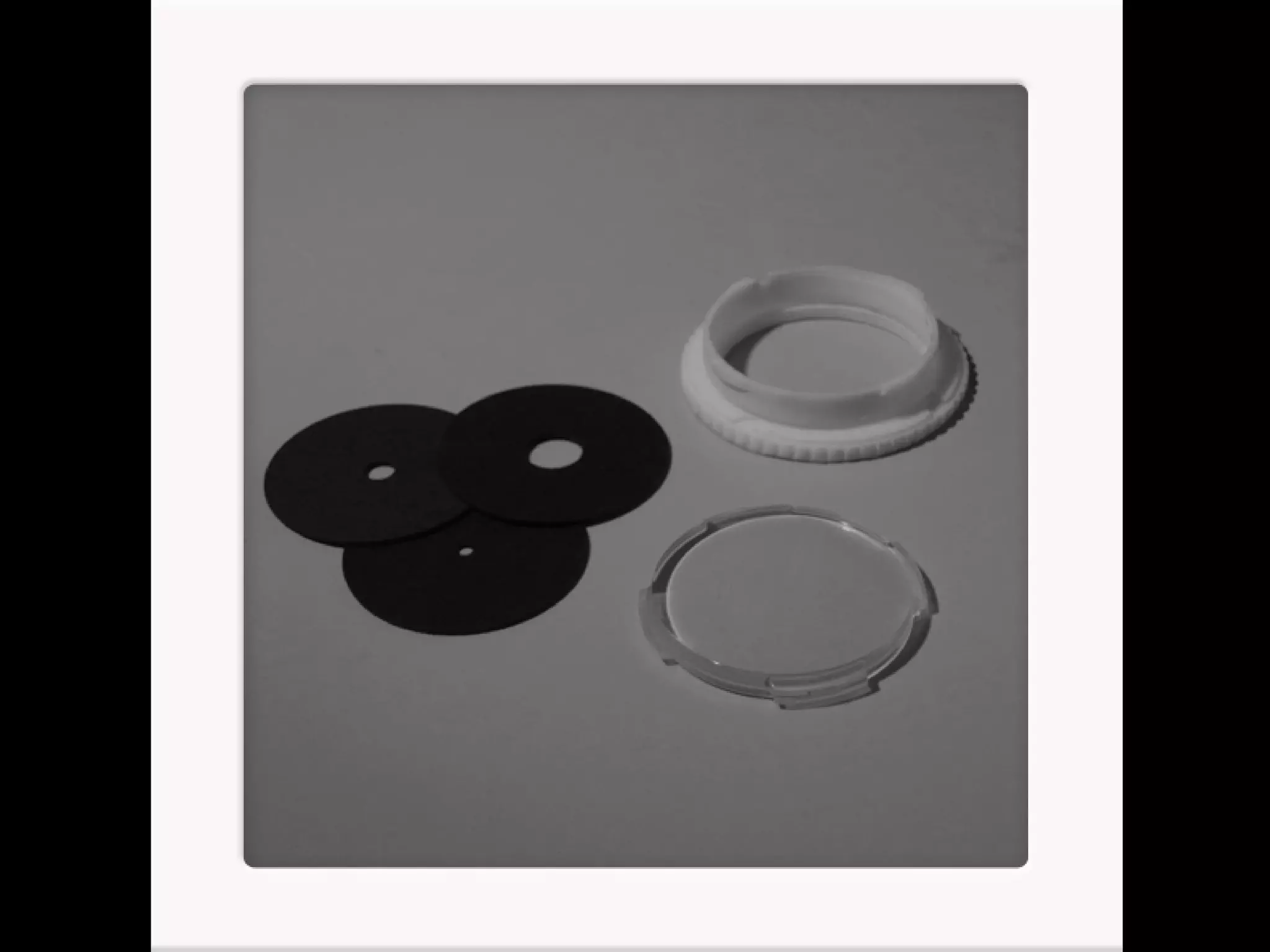

- 217. 加藤源重(Genjyu Kato)1935/9/25- NPO法人福祉工房あいち 残存機能を使用する大型の物 Kobo Aichi Products 欠損部+自助具 既製品＋追加工

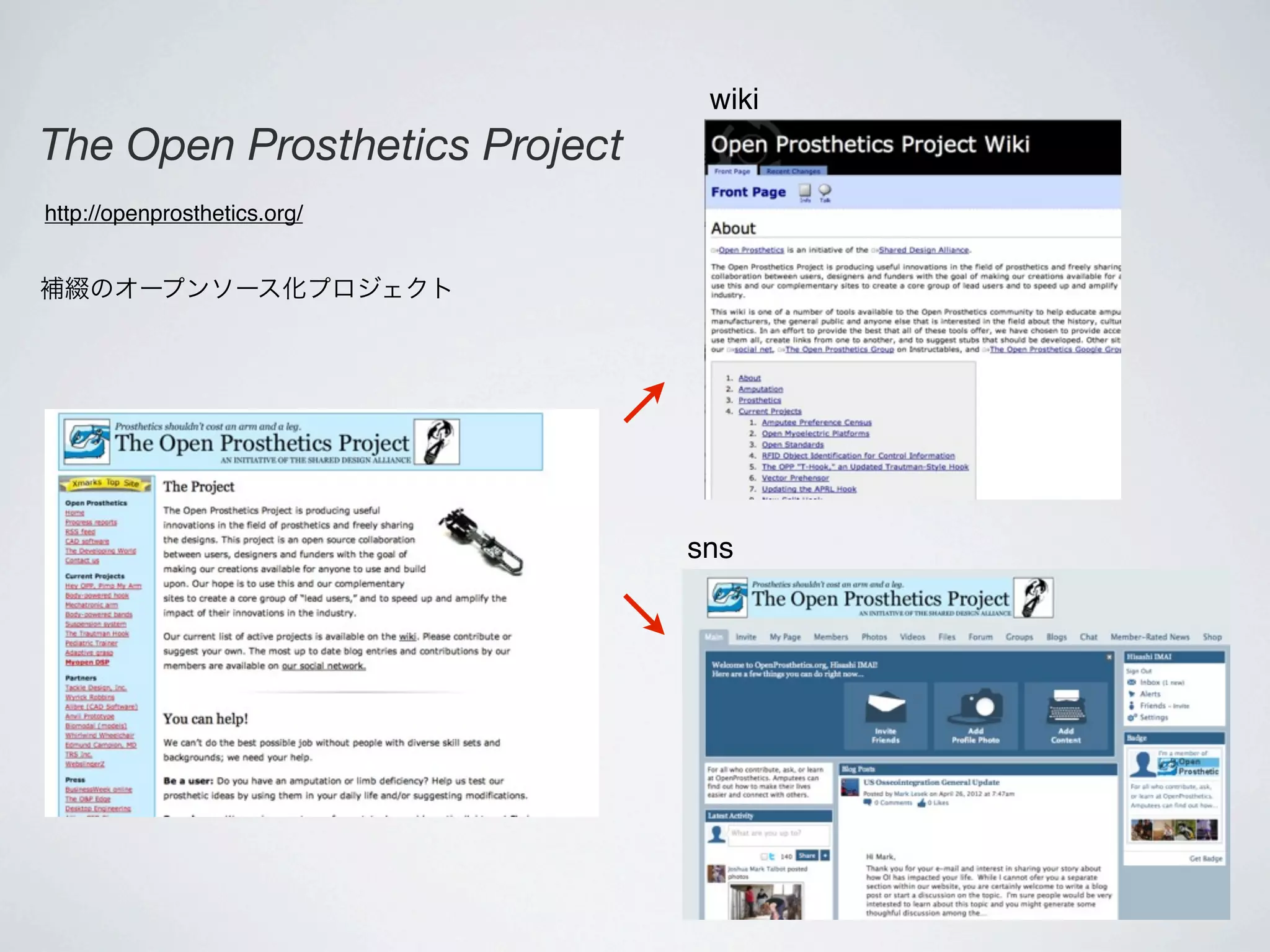

- 218. wiki The Open ProstheticsProject http://openprosthetics.org/ 補綴のオープンソース化プロジェクト sns

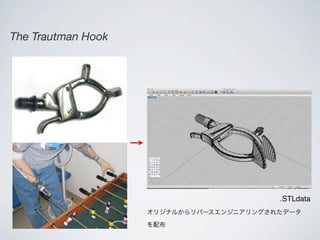

- 219. The Trautman Hook .STLdata オリジナルからリバースエンジニアリングされたデータ を配布

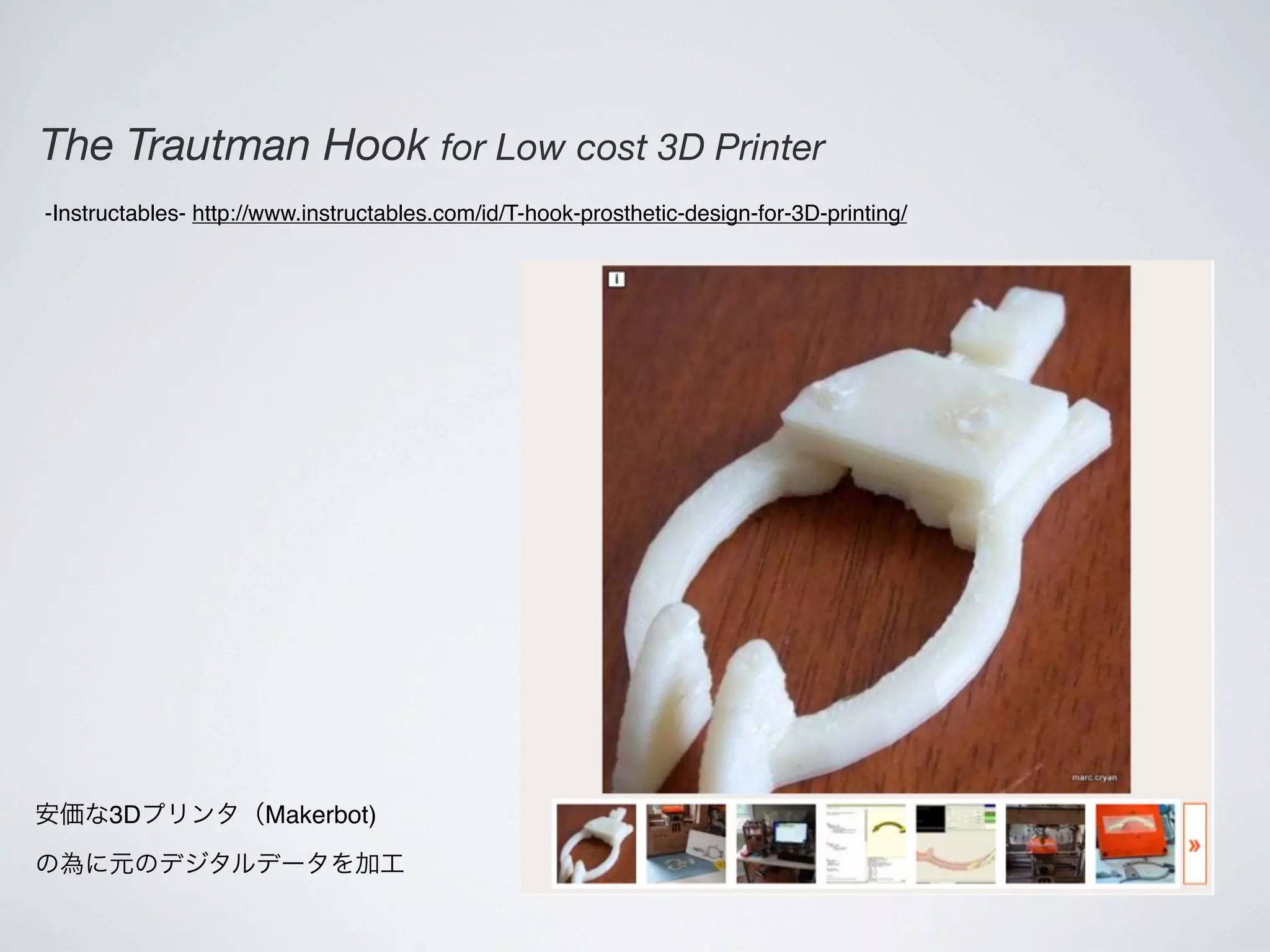

- 220. The Trautman Hookfor Low cost 3D Printer -Instructables- http://www.instructables.com/id/T-hook-prosthetic-design-for-3D-printing/ 安価な3Dプリンタ（Makerbot) の為に元のデジタルデータを加工

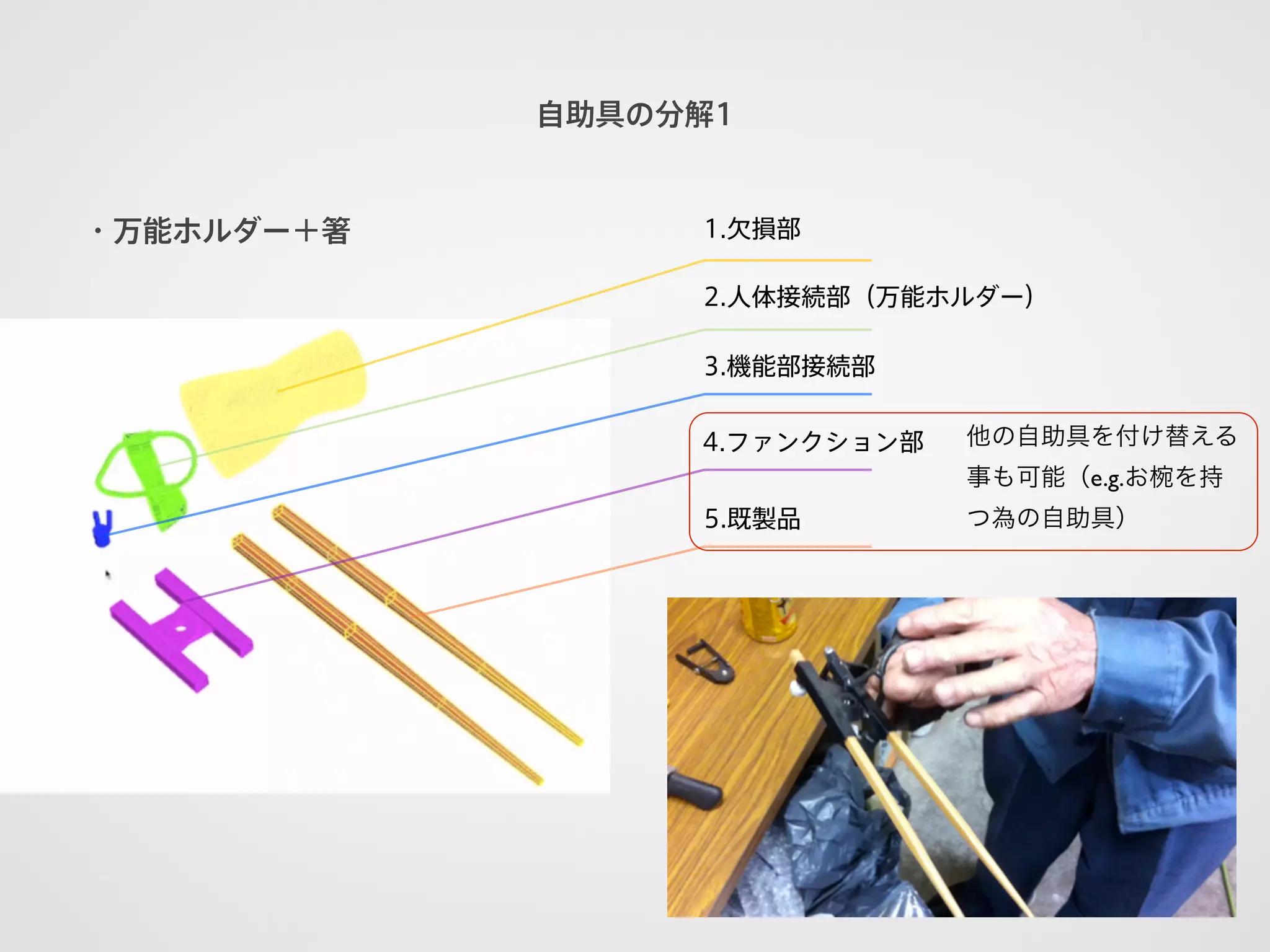

- 221. 自助具の分解1 ・万能ホルダー＋箸 1.欠損部 2.人体接続部（万能ホルダー） 3.機能部接続部 4.ファンクション部 他の自助具を付け替える 事も可能（e.g.お椀を持 5.既製品 つ為の自助具）

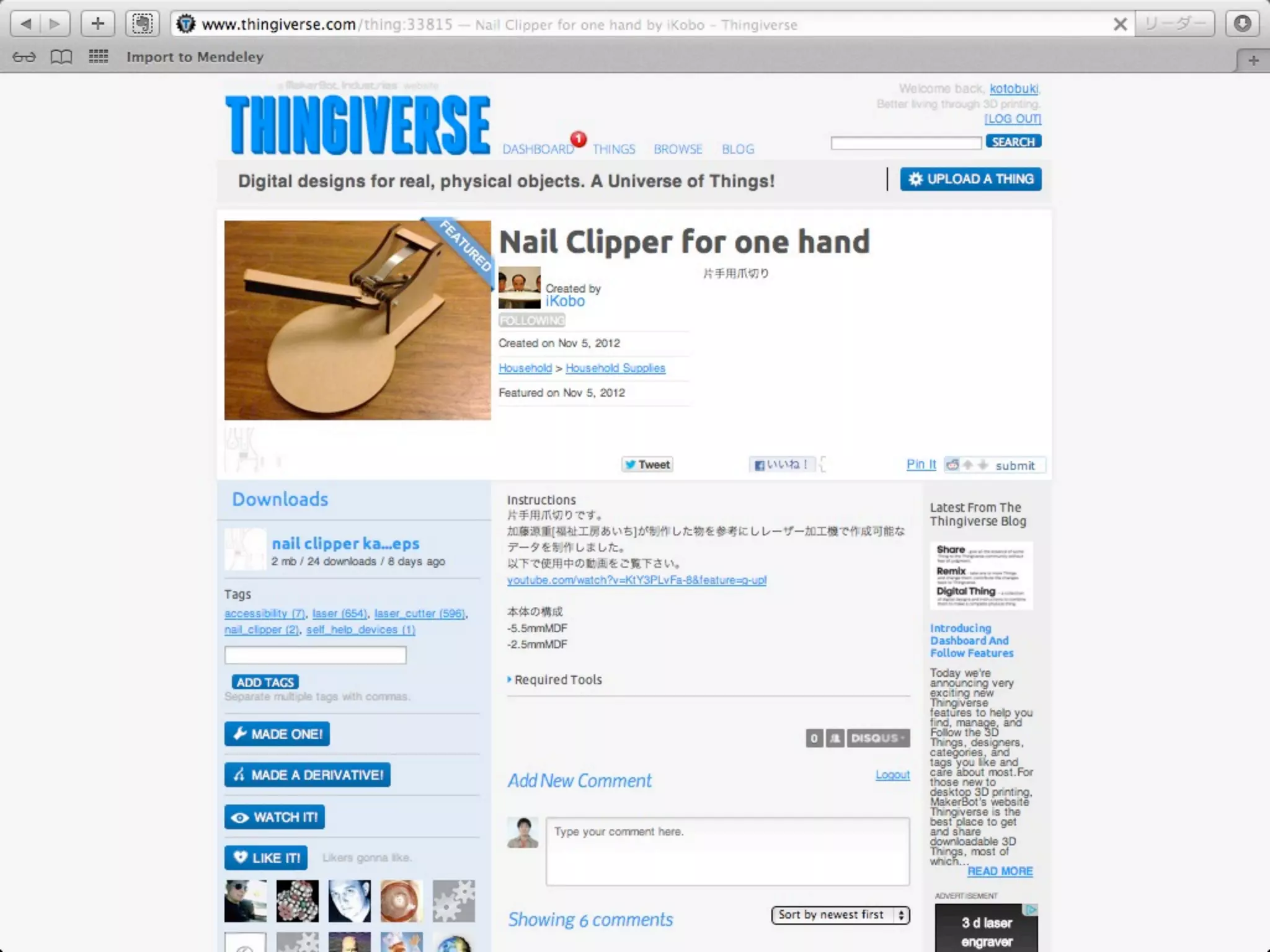

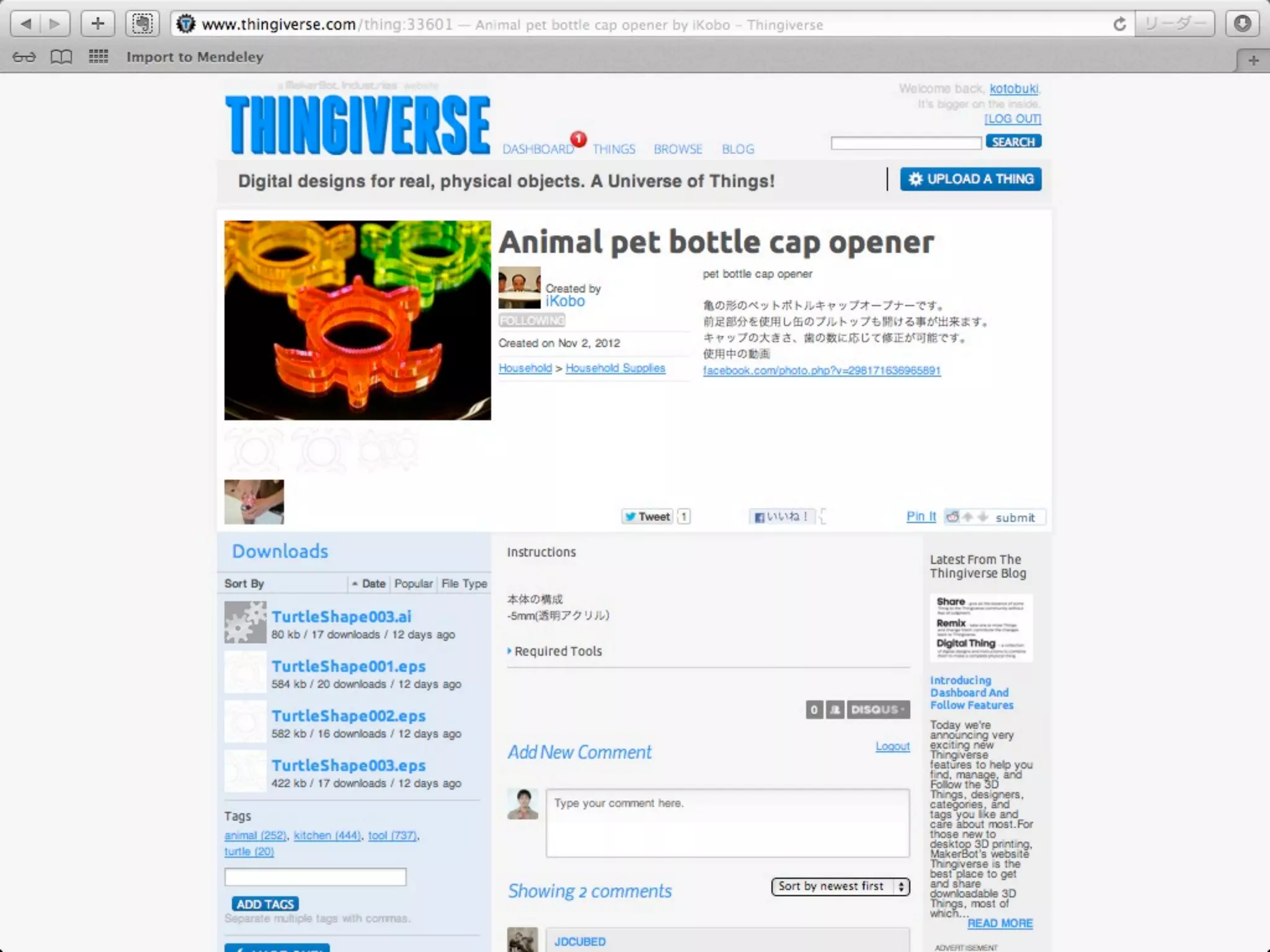

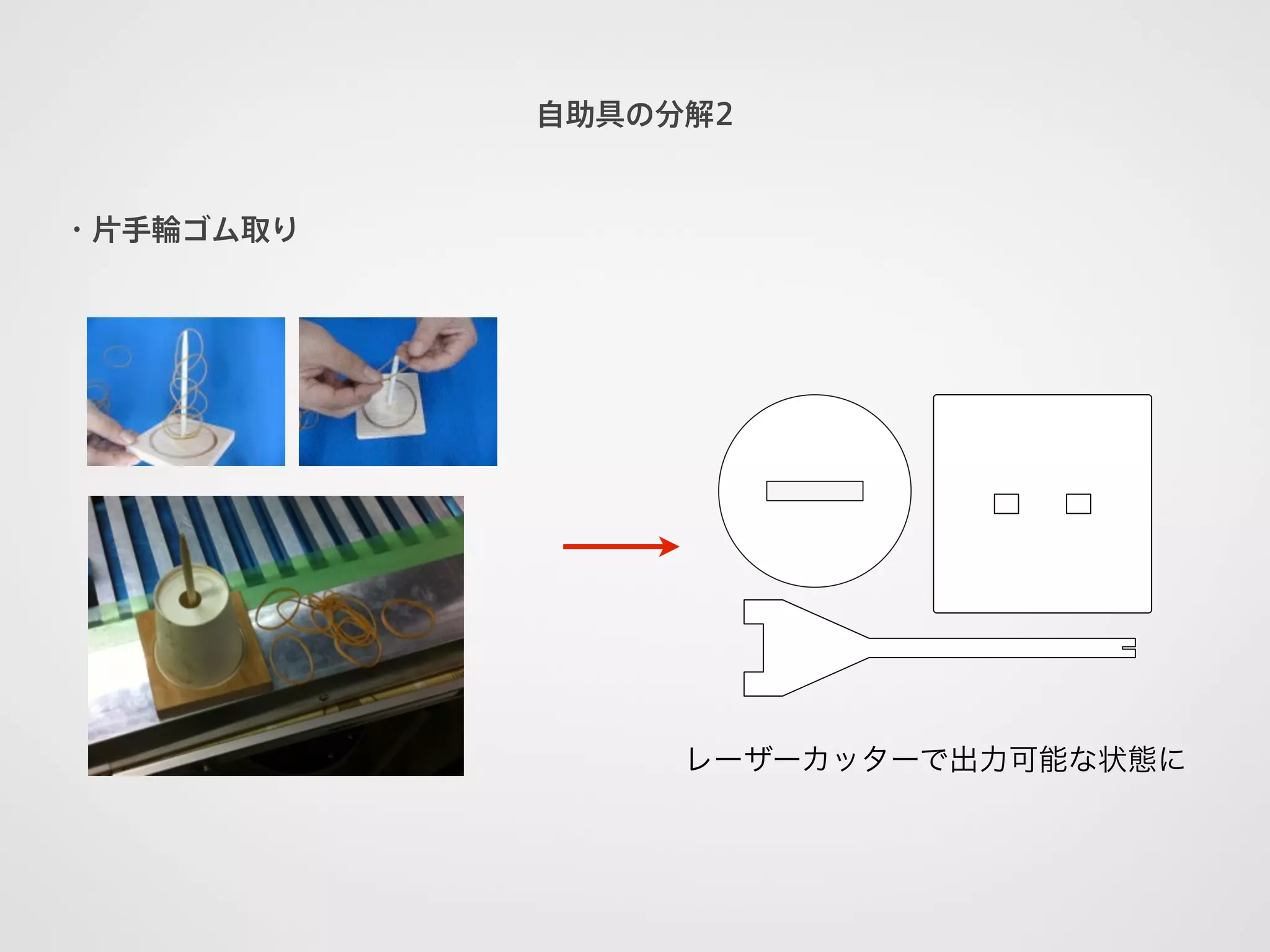

- 222. 自助具の分解2 ・片手輪ゴム取り レーザーカッターで出力可能な状態に

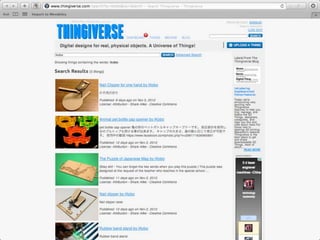

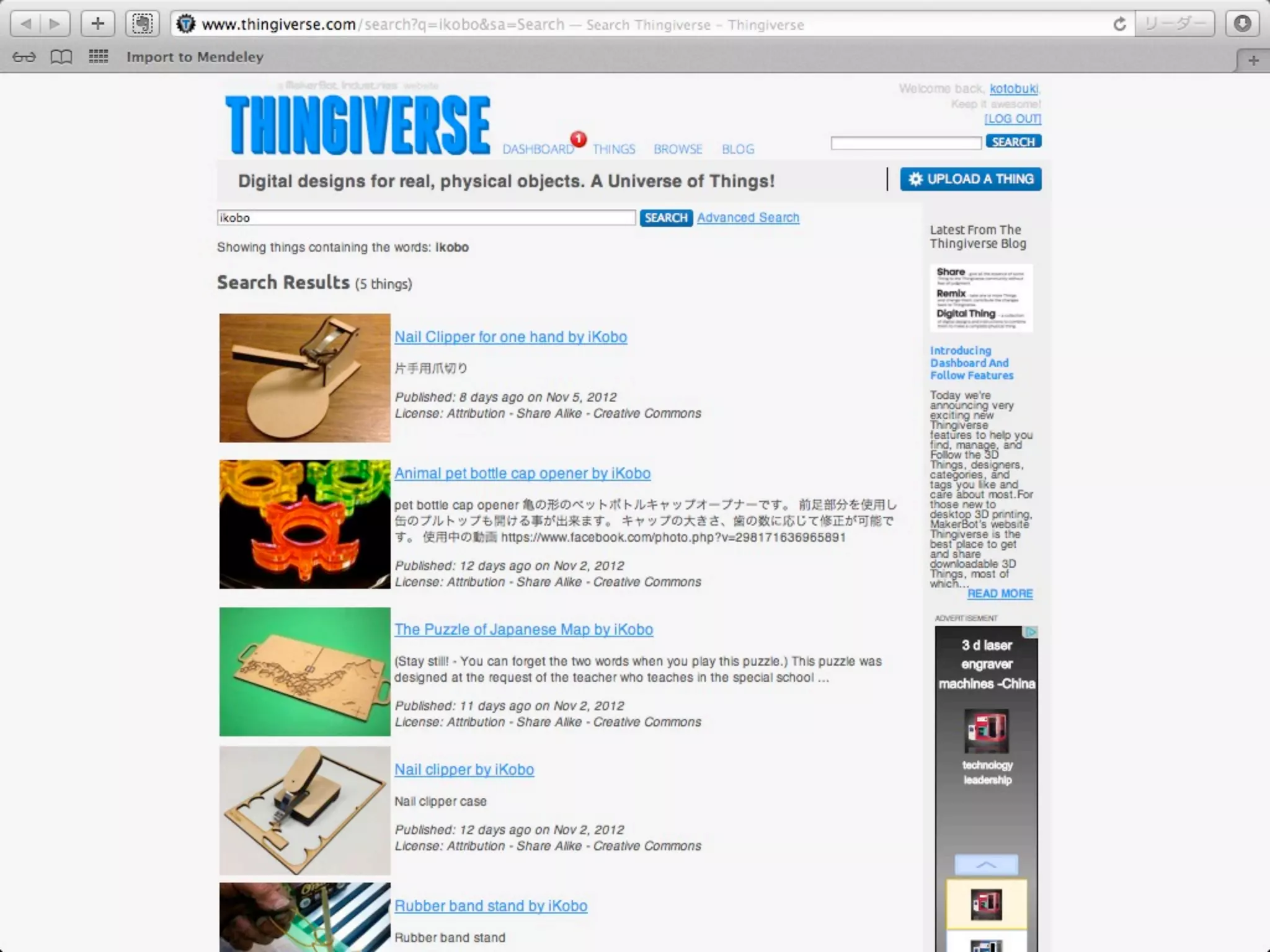

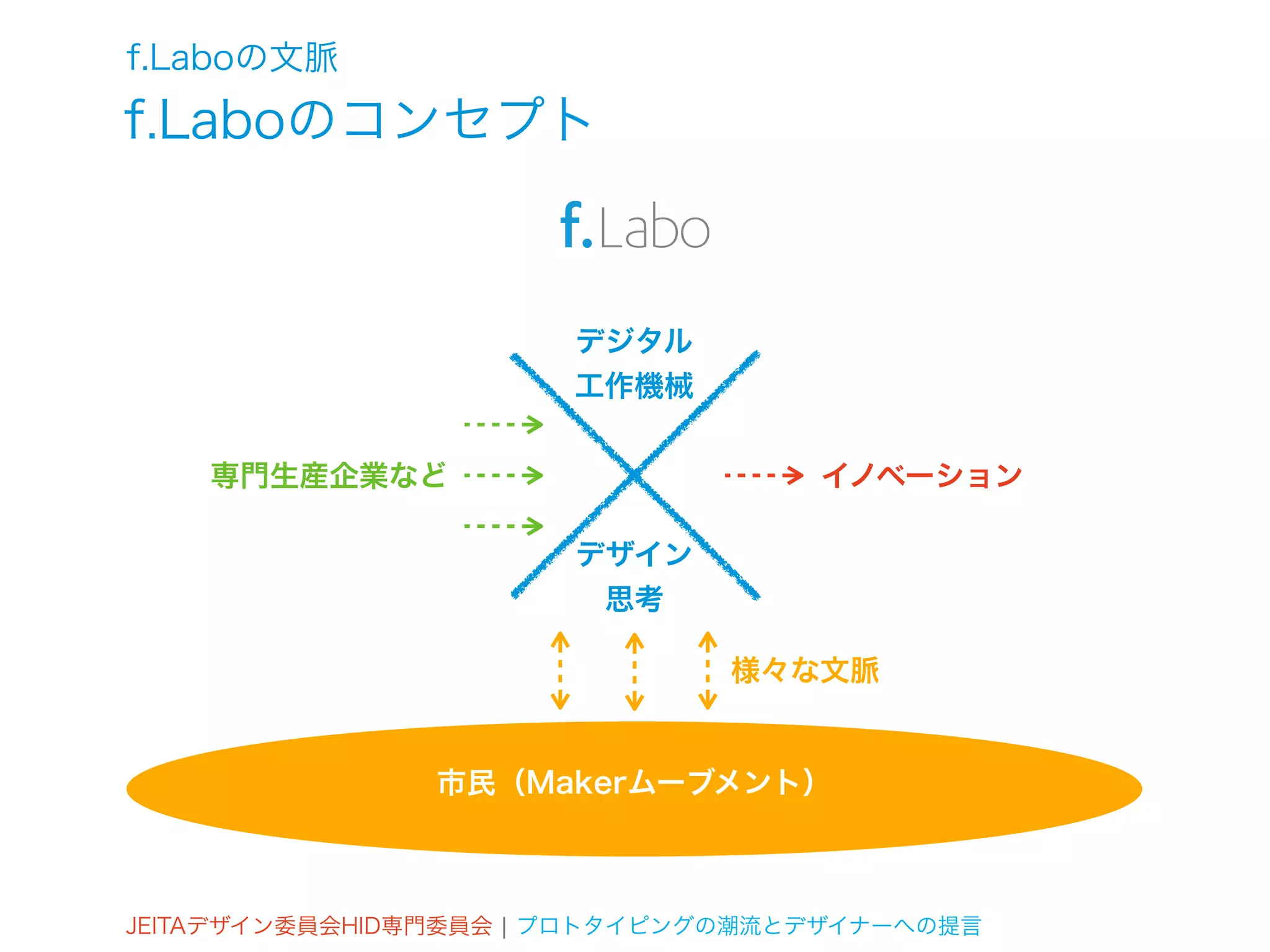

- 227. f.Laboの文脈 f.Laboのコンセプト デジタル 工作機械 専門生産企業など イノベーション デザイン 思考 様々な文脈 市民（Makerムーブメント） JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言
- 228. fabulous（素晴らしい） fabrication（製造） fun（楽しい） factory（工場） future（未来） foolish（ばかげた） foundation（基礎・土台） failure（失敗） federation（連合） あつら こしら facilitation（促進） FAB（誂える・拵える）

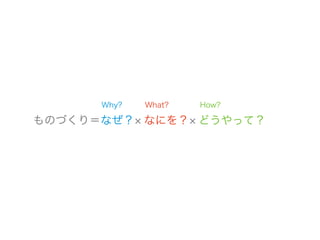

- 229. Why? What? How? ものづくり＝なぜ？ なにを？ どうやって？

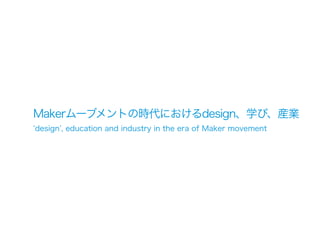

- 230. Makerムーブメントの時代におけるdesign、学び、産業 design , educationand industry in the era of Maker movement

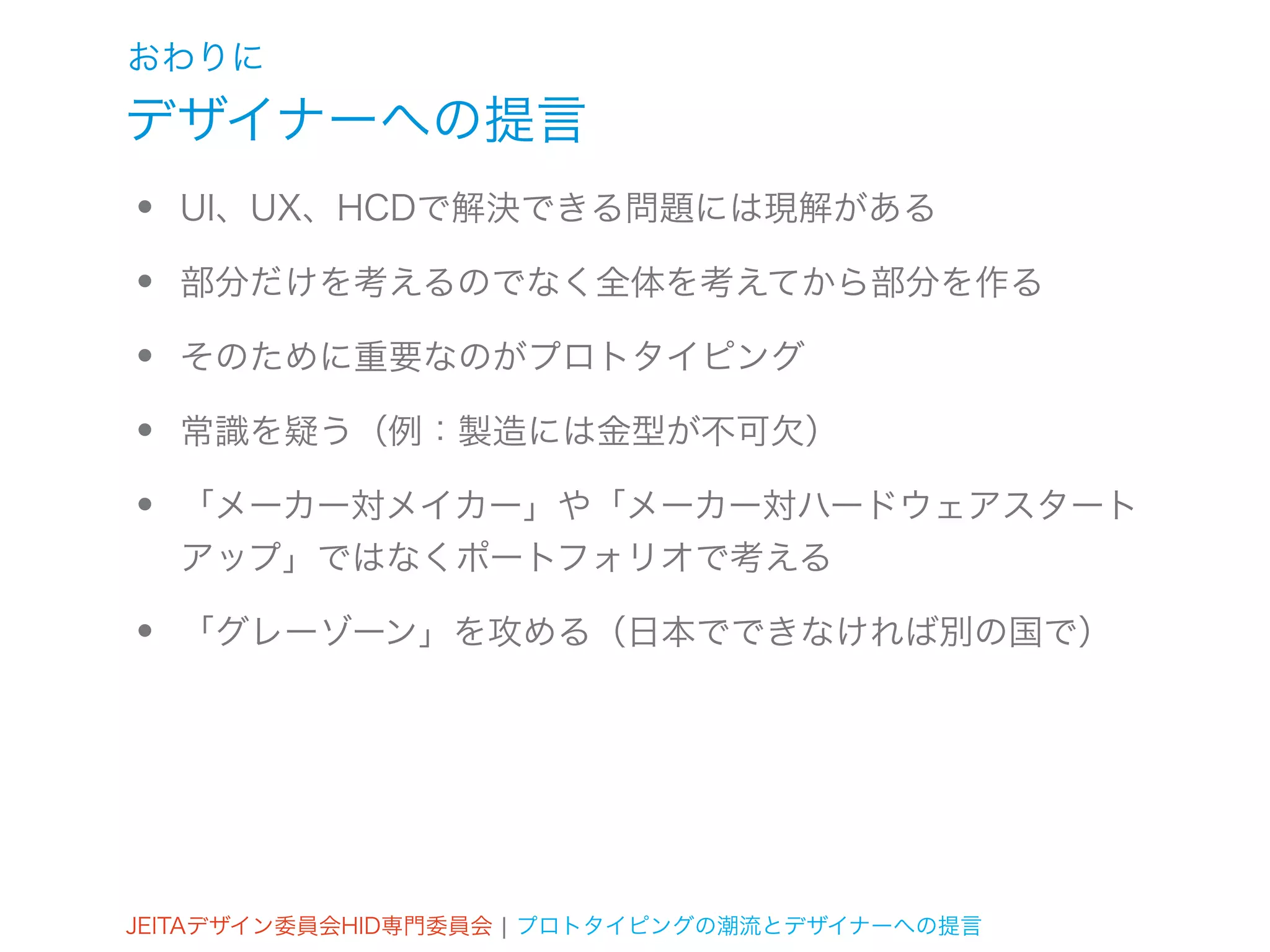

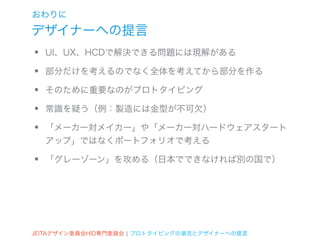

- 231. おわりに デザイナーへの提言 • UI、UX、HCDで解決できる問題には現解がある • 部分だけを考えるのでなく全体を考えてから部分を作る • そのために重要なのがプロトタイピング • 常識を疑う（例：製造には金型が不可欠） • 「メーカー対メイカー」や「メーカー対ハードウェアスタート アップ」ではなくポートフォリオで考える • 「グレーゾーン」を攻める（日本でできなければ別の国で） JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言

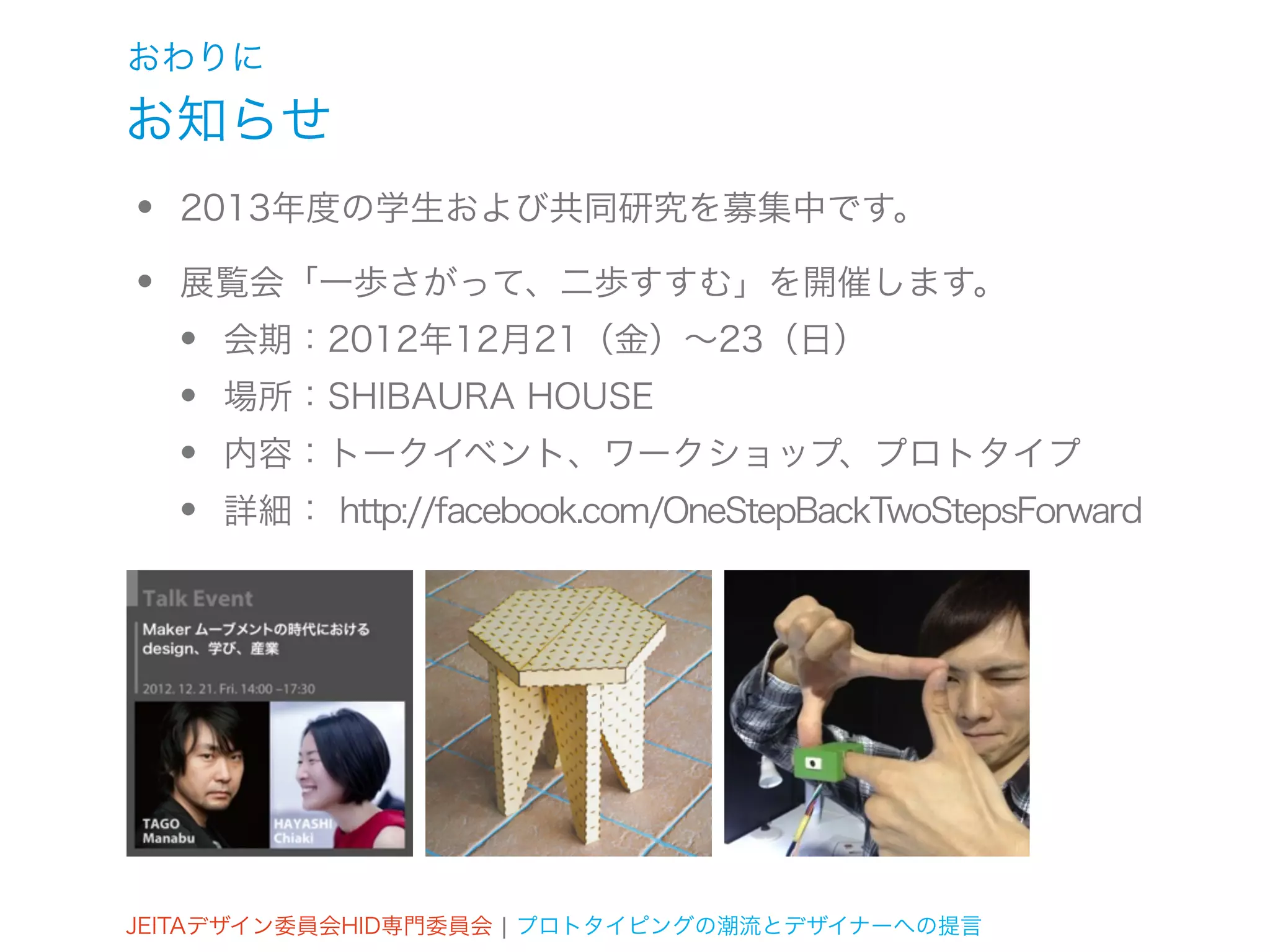

- 232. おわりに お知らせ • 2013年度の学生および共同研究を募集中です。 • 展覧会「一歩さがって、二歩すすむ」を開催します。 • 会期：2012年12月21（金）∼23（日） • 場所：SHIBAURA HOUSE • 内容：トークイベント、ワークショップ、プロトタイプ • 詳細： http://facebook.com/OneStepBackTwoStepsForward JEITAデザイン委員会HID専門委員会 ¦ プロトタイピングの潮流とデザイナーへの提言
- 233. 2012年度 JEITAデザイン委員会ヒューマンインタフェースデザイン専門委員会 プロトタイピングの潮流とデザイナーへの提言 Makerムーブメントの時代におけるdesign、学び、産業 2012年11月14日／パナソニック デザインカンパニー エクスペリエンスルーム 小林茂（情報科学芸術大学院大学［IAMAS］准教授／f.Laboプロデューサー）
