概要


•
日本語用縦書き電子書籍
システムを開発した
既存技術への不満
Amazon Kindle


•日本語組版→☓

• 多デバイス対応→○

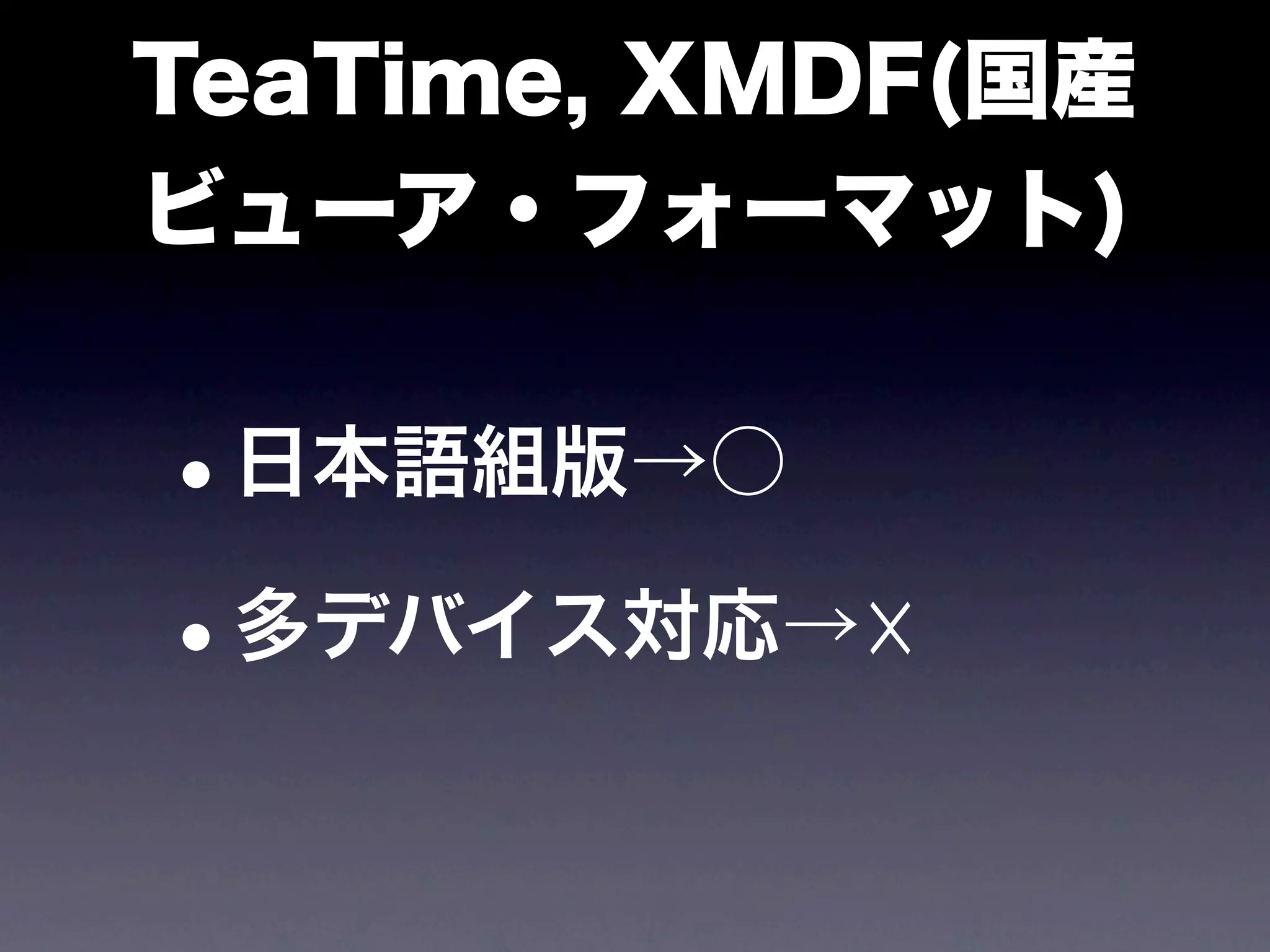

TeaTime, XMDF(国産
ビューア・フォーマット)


•日本語組版→○

• 多デバイス対応→☓
evalbook
  (本研究で開発)


•日本語組版→◎

• 多デバイス対応→◎

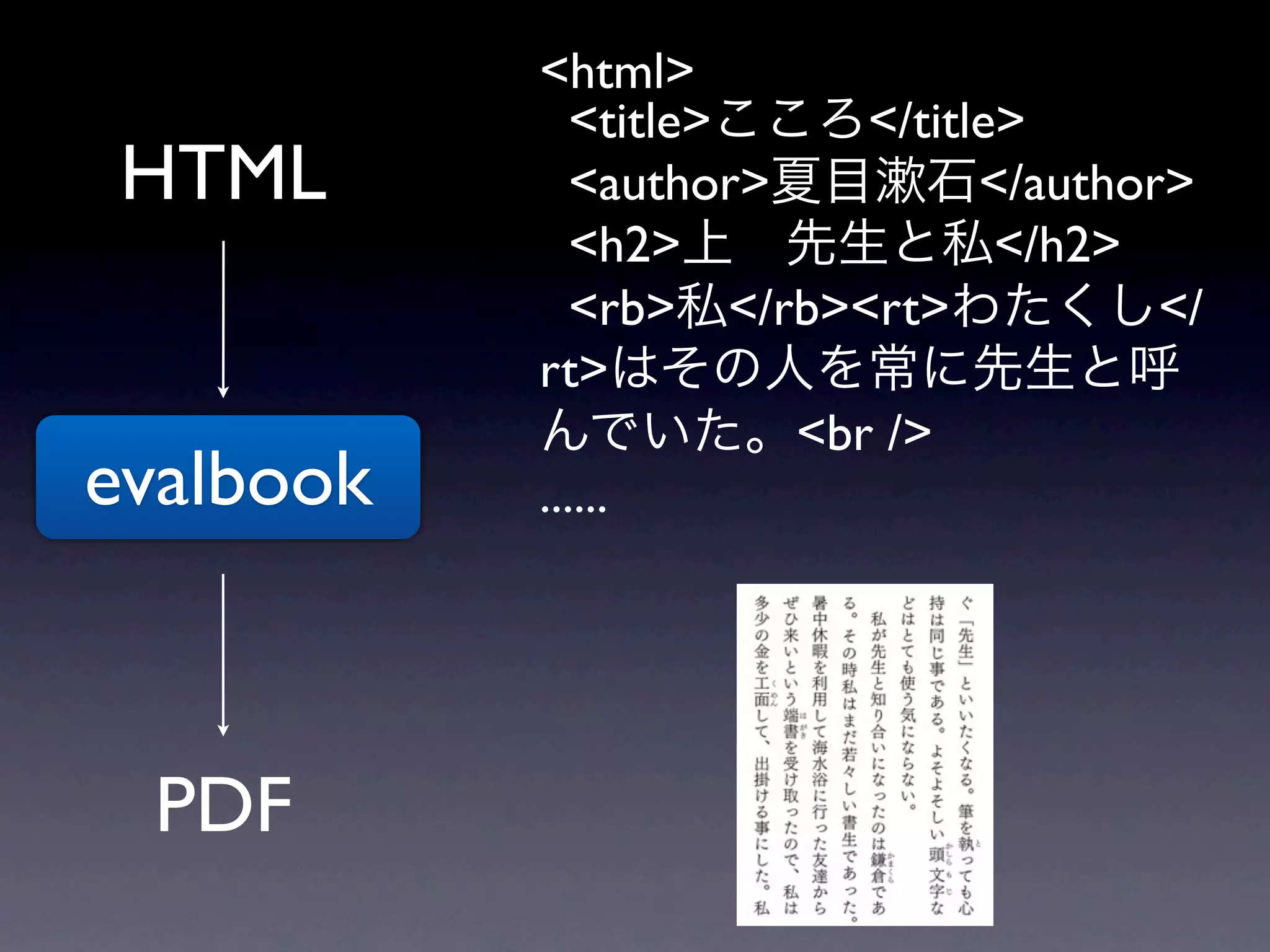

<html>
              <title>こころ</title>
HTML          <author>夏目漱石</author>
              <h2>上 先生と私</h2>
              <rb>私</rb><rt>わたくし</
           rt>はその人を常に先生と呼
           んでいた。<br />
evalbook   ......




 PDF

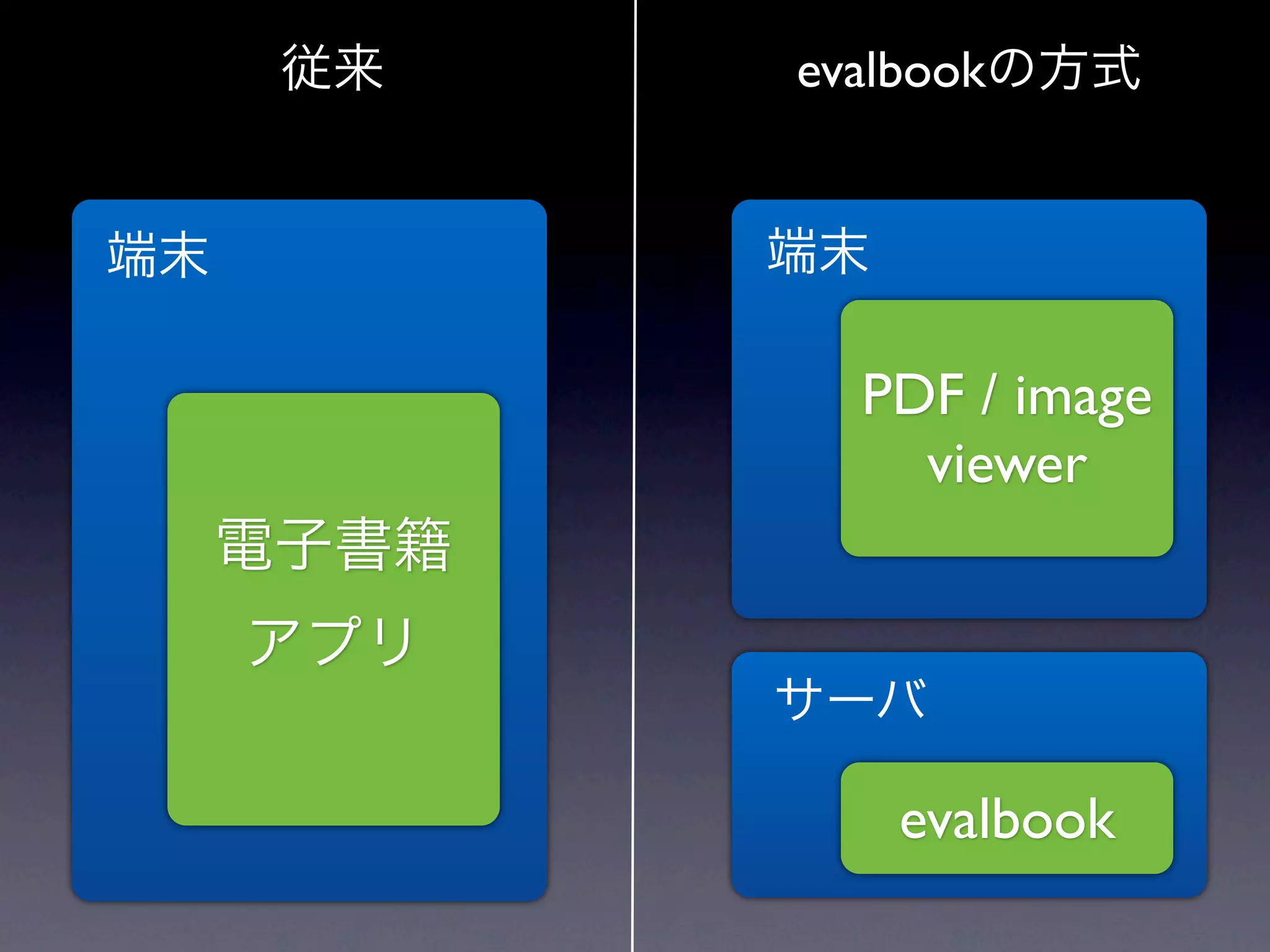

従来    evalbookの方式


端末          端末

              PDF / image
                viewer
     電子書籍
     アプリ
            サーバ

                 evalbook
従来     evalbook



        1つのサーバ上
端末毎にアプリ で動作するプロ
の開発が必要 グラムだけで済
        む
evalbook
           Web UI
 pLaTeX code generator

           HTML parser

           pLaTeX
Web UI

•Ruby

• Sinatra

• 簡単なWebアプリ
pLaTeX code
   generator

•テンプレート

• 生成されるpLaTeXコー
ドの外枠
<%= %>の部分に動的に値/
          文字列が埋め込まれる
 1   documentclass[a4j,<%=t.column%>]{tarticle}
 2   usepackage[dvipdfm]{graphicx}
 3   usepackage[deluxe, burasage]{otf}
 4   usepackage[dvipdfm]{color}
 5   usepackage[dvipdfm,%
 6               bookmarks=true,%
 7               bookmarksnumbered=true,%
 8               colorlinks=true]{hyperref}
 9   usepackage{fancyvrb}
10   usepackage{fancyhdr}
<%= %>の部分に動的に値/
       文字列が埋め込まれる
1 documentclass[a4j,<%=t.column%>]{tarticle}




        ・onecolumn
        ・twocolumn

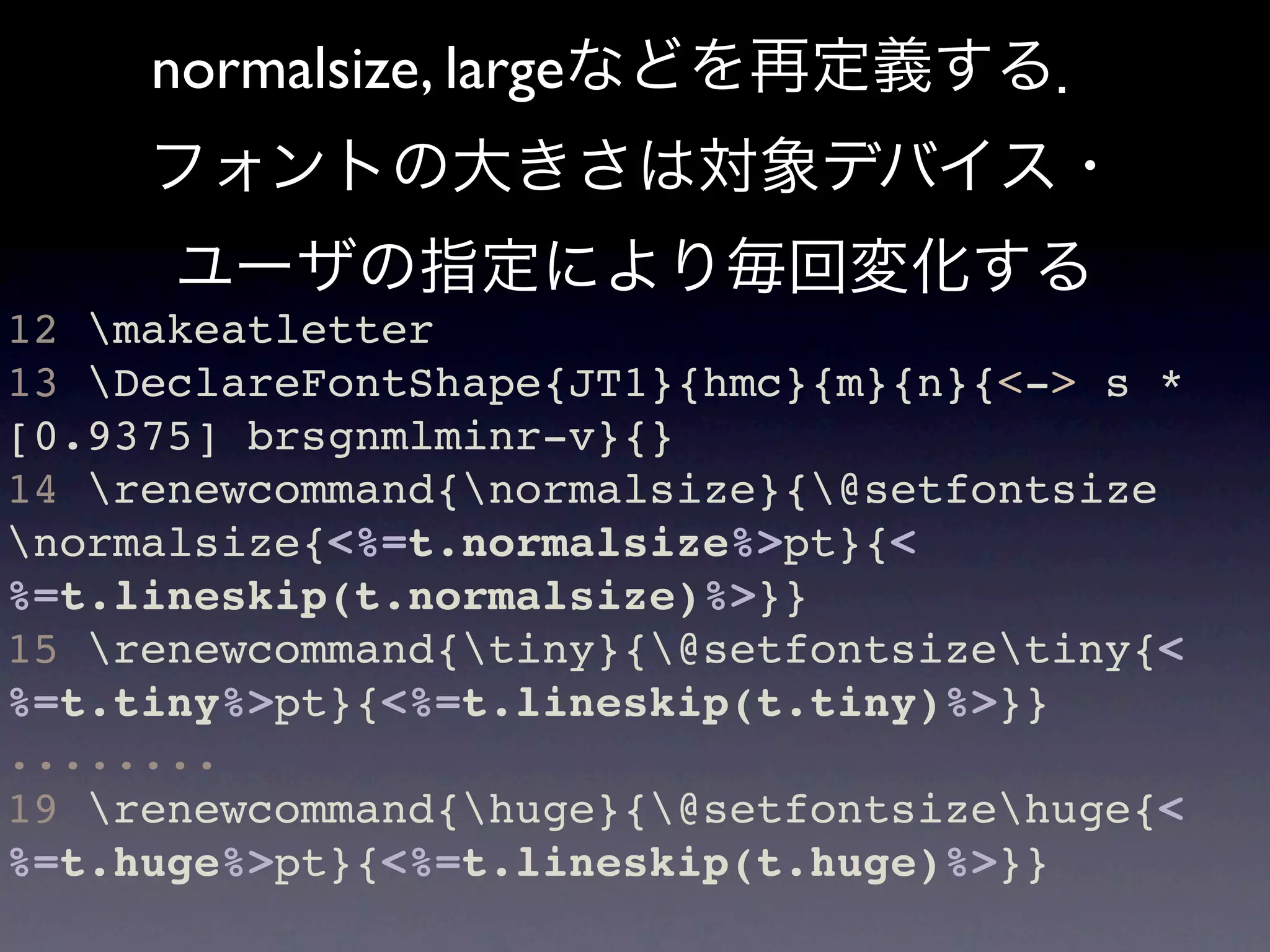

normalsize, largeなどを再定義する.
     フォントの大きさは対象デバイス・
      ユーザの指定により毎回変化する
12 makeatletter
13 DeclareFontShape{JT1}{hmc}{m}{n}{<-> s *
[0.9375] brsgnmlminr-v}{}
14 renewcommand{normalsize}{@setfontsize
normalsize{<%=t.normalsize%>pt}{<
%=t.lineskip(t.normalsize)%>}}
15 renewcommand{tiny}{@setfontsizetiny{<
%=t.tiny%>pt}{<%=t.lineskip(t.tiny)%>}}
........
19 renewcommand{huge}{@setfontsizehuge{<
%=t.huge%>pt}{<%=t.lineskip(t.huge)%>}}
normalsize, largeなどを再定義する.
     フォントの大きさは対象デバイス・
      ユーザの指定により毎回変化する
                         フォントサイズ
                         13pt

14 renewcommand{normalsize}{@setfontsize
normalsize{<%=t.normalsize%>pt}{<
%=t.lineskip(t.normalsize)%>}}

                 行送り
                 19.5pt = 13pt × 1.5

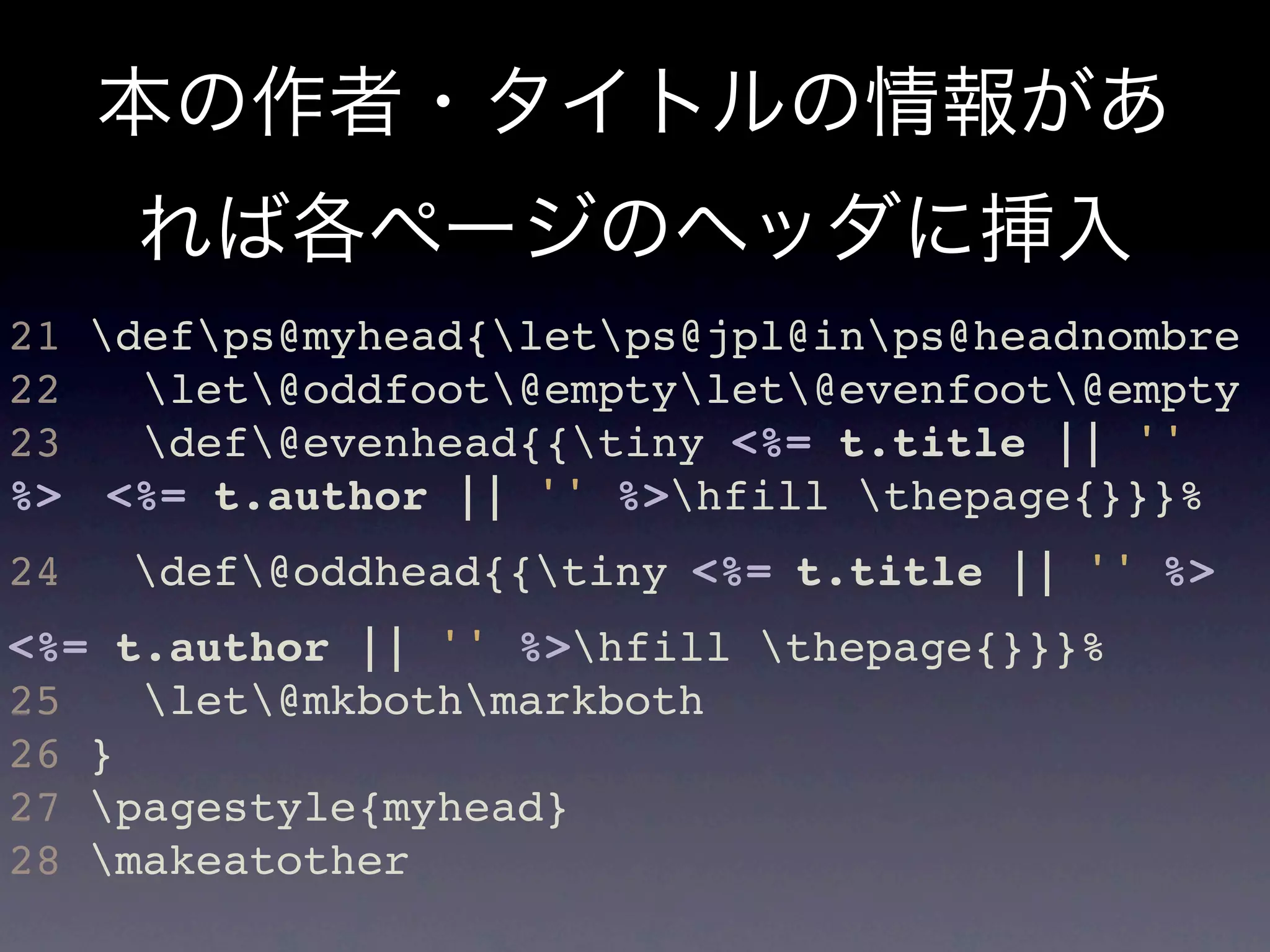

本の作者・タイトルの情報があ
     れば各ページのヘッダに挿入
21 defps@myhead{letps@jpl@inps@headnombre
22   let@oddfoot@emptylet@evenfoot@empty
23   def@evenhead{{tiny <%= t.title || ''
%> <%= t.author || '' %>hfill thepage{}}}%
24   def@oddhead{{tiny <%= t.title || '' %> 
<%= t.author || '' %>hfill thepage{}}}%
25   let@mkbothmarkboth
26 }
27 pagestyle{myhead}
28 makeatother
本の作者・タイトルの情報があ
     れば各ページのヘッダに挿入
                                タイトル
          奇数ページ                 こころ

23  def@evenhead{{tiny <%= t.title || ''
%> <%= t.author || '' %>hfill thepage{}}}%
24   def@oddhead{{tiny <%= t.title || '' %> 
<%= t.author || '' %>hfill thepage{}}}%


         偶数ページ                著者
                              夏目漱石
HTML Parser

•
HTMLをpLaTeXのコー
ド片に変換
・Ruby ・Nokogiri
・内部DSL(自作)
Ruby内部DSLによる再帰的なHTMLパー
  サ・pLaTeXコードジェネレータ使用例
 93   tag(:rb) {"kana{#{recur}}"}
 94   tag(:rt) {"{#{recur}}"}
 95   tag(:rp) {""}
 96
 97   tag(:br) {'par{}'}
 98   tag :hr do
 99     "
100 vspace{1zw plus .1zw minus .4zw}nn
101 nnnoindent
102 hfil
103 rule{#{@t.textwidth_consider_column *
0.7}pt}{.01zw}
104 hfillnn"
Ruby内部DSLによる再帰的なHTMLパー
 サ・pLaTeXコードジェネレータ使用例
93   tag(:rb) {"kana{#{recur}}"}
94   tag(:rt) {"{#{recur}}"}


     <rb>檸檬</rb><rt>れもん</rt>
     → kana{檸檬}{れもん}
pLaTeX等の実行
24   open("#{$dir_tmp}/#{filename}.tex", 'w'){|fp|
fp.write(Erubis::Eruby.new(template).result(binding))}
25   open("#{$dir_tmp}/#{filename}.sh", 'w'){|fp|
fp.write(<<-"EOF")}
26       ebb *.pdf
27       platex -interaction=nonstopmode #{$dir_tmp}/
#{filename}.tex
28       dvipdfmx -f #{$dir_sty}/notembed.map -p
#{t.width}pt,#{t.height}pt #{$dir_tmp}/#{filename}.dvi
29       mv #{filename}.pdf #{$dir_public_tmp}
30       rm #{filename}.tex #{filename}.dvi
31   EOF
32   do_command($dir_tmp, "sh #{filename}.sh")
組版
•
基本的な箇所は既存パッ
ケージを利用

•
カバーできない箇所は
pLaTeXコード生成時に自
力対応(Ruby側で)
利用したパッケージ
•ふりがな
 •furiganaパッケージ
•正方形フォントメトリック・
ぶら下げ組

•OTF beta
自力対応した箇所


•版面のパラメタの値

• 画像の貼り付け
版面のパラメタの値
•
版面(画面)の大きさはデバ
イス毎に異なる

•
Ruby側でWebUIからの入
力(画面サイズ・アスペクト
比など)をもとに計算する
各パラメタの計算
66   def textheight
67     ((width * 0.925 / lineskip(@fontsize)).to_i - 1) *
lineskip(@fontsize) + @fontsize
68   end
69
70   def oddsidemargin
71     (width - textheight - tiny / 2) / 2
72   end
73
74   def column
75     if textwidth / @fontsize > 40
76       "twocolumn"
77     else
78       "onecolumn"
79     end
80   end
版面のパラメタの値(出力例)
paperwidth=143.90825102604714pt
paperheight=206.86811084994275pt
textwidth=177.1875pt
textheight=119.25pt
topmargin=4.5pt
oddsidemargin=11.20412551302357pt
columnsep=16.875pt
headheight=4.5pt
headsep=13.480610849942753pt
topskip=0pt
画像


•
pLaTeX, ghostscript
に画像を扱わせない戦略
画像

•
Ruby側で画像の情報を取得,
全ての画像をPDFに変換しgs
を不要に
→ImageMagickを利用
画像のハイパーリンク
•
pLaTeX及びgraphicx
パッケージの命令では対
応できない
→dvipdfmxにspecial
命令を送る
171   def a_img width, height
172     "
173 begingroup
174 catcode`_=11
175 catcode`%=11
176 catcode`#=11
177 catcode`$=11
178 catcode`&=11
179 special{pdf:ann width #{width}pt height
#{height}pt
180 << /Subtype /Link /A << /S /URI /URI
(#{@a_url}) >> >>}endgroup
181     "
182   end
URLに使う記号(_%#...)
                          をTeXで通常の文字列

174   catcode`_=11
                          として扱うように
175   catcode`%=11
176   catcode`#=11
177   catcode`$=11
178   catcode`&=11

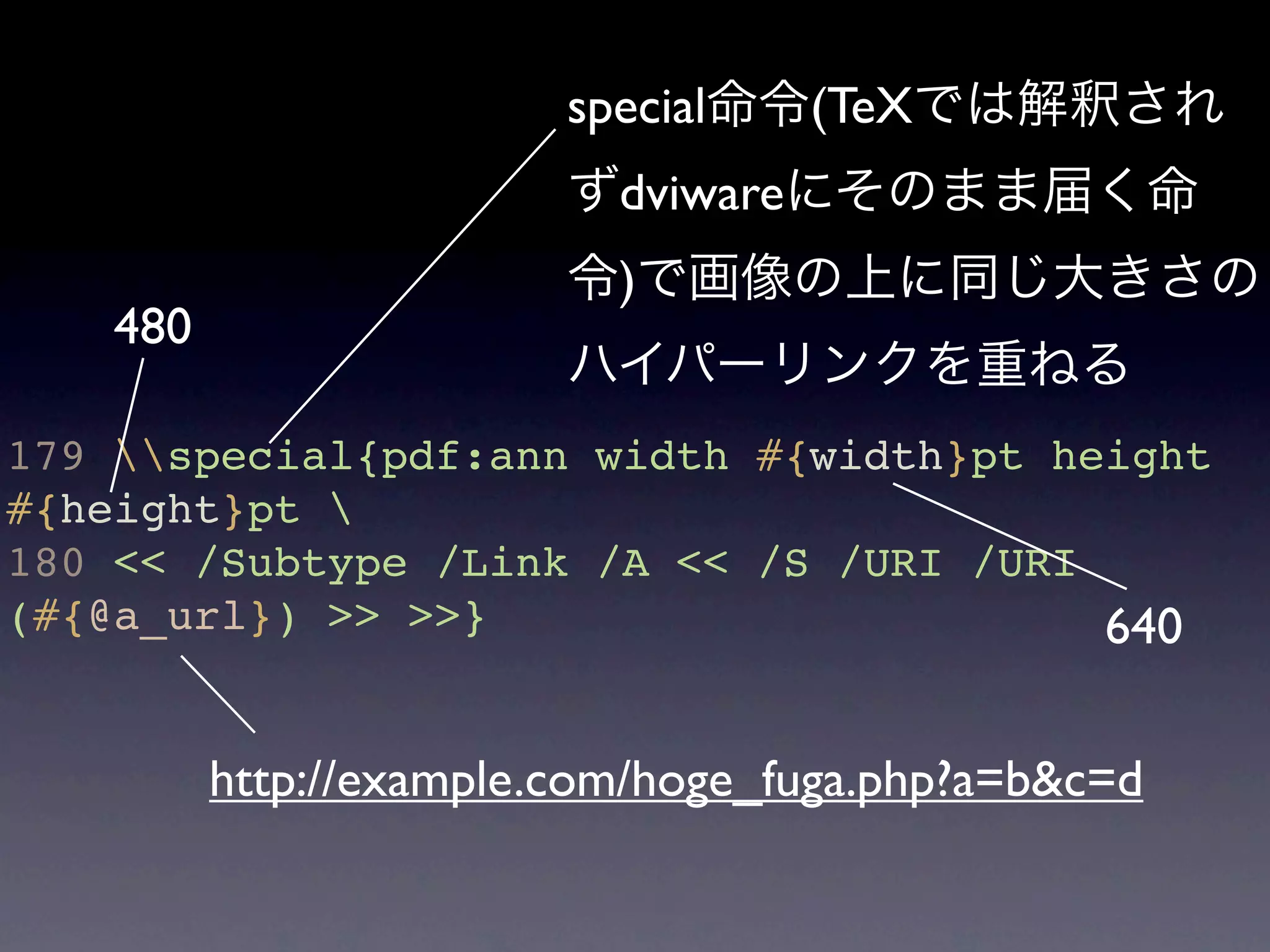

special命令(TeXでは解釈され
                         ずdviwareにそのまま届く命
                         令)で画像の上に同じ大きさの
    480
                         ハイパーリンクを重ねる
179 special{pdf:ann width #{width}pt height
#{height}pt
180 << /Subtype /Link /A << /S /URI /URI
(#{@a_url}) >> >>}                       640

          http://example.com/hoge_fuga.php?a=b&c=d
1行の長さは40∼45文字を超えると読みづらい
 →40文字を超えると自動的に2段組に

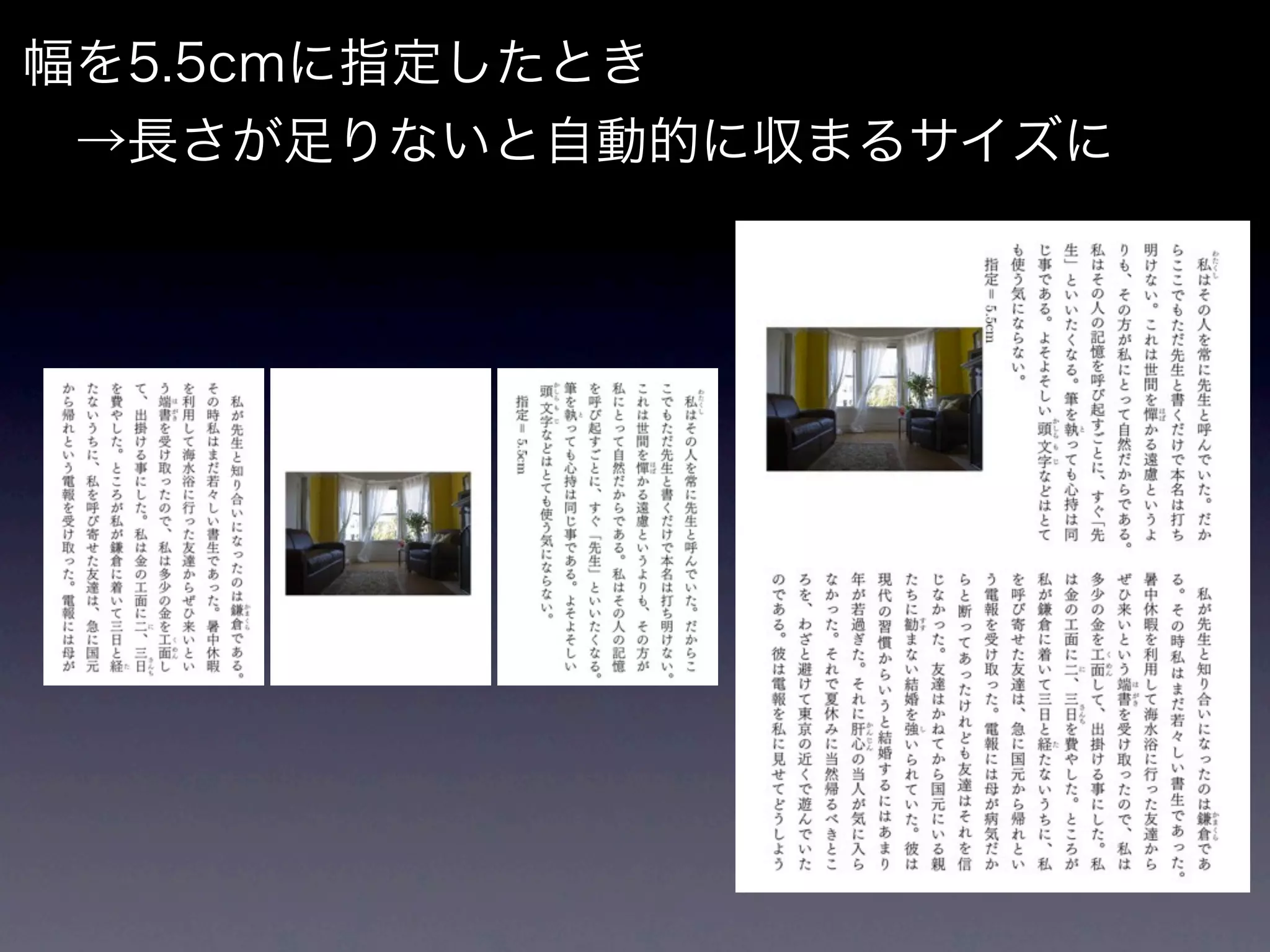

幅を5.5cmに指定したとき
 →長さが足りないと自動的に収まるサイズに
幅をページいっぱいに指定したとき

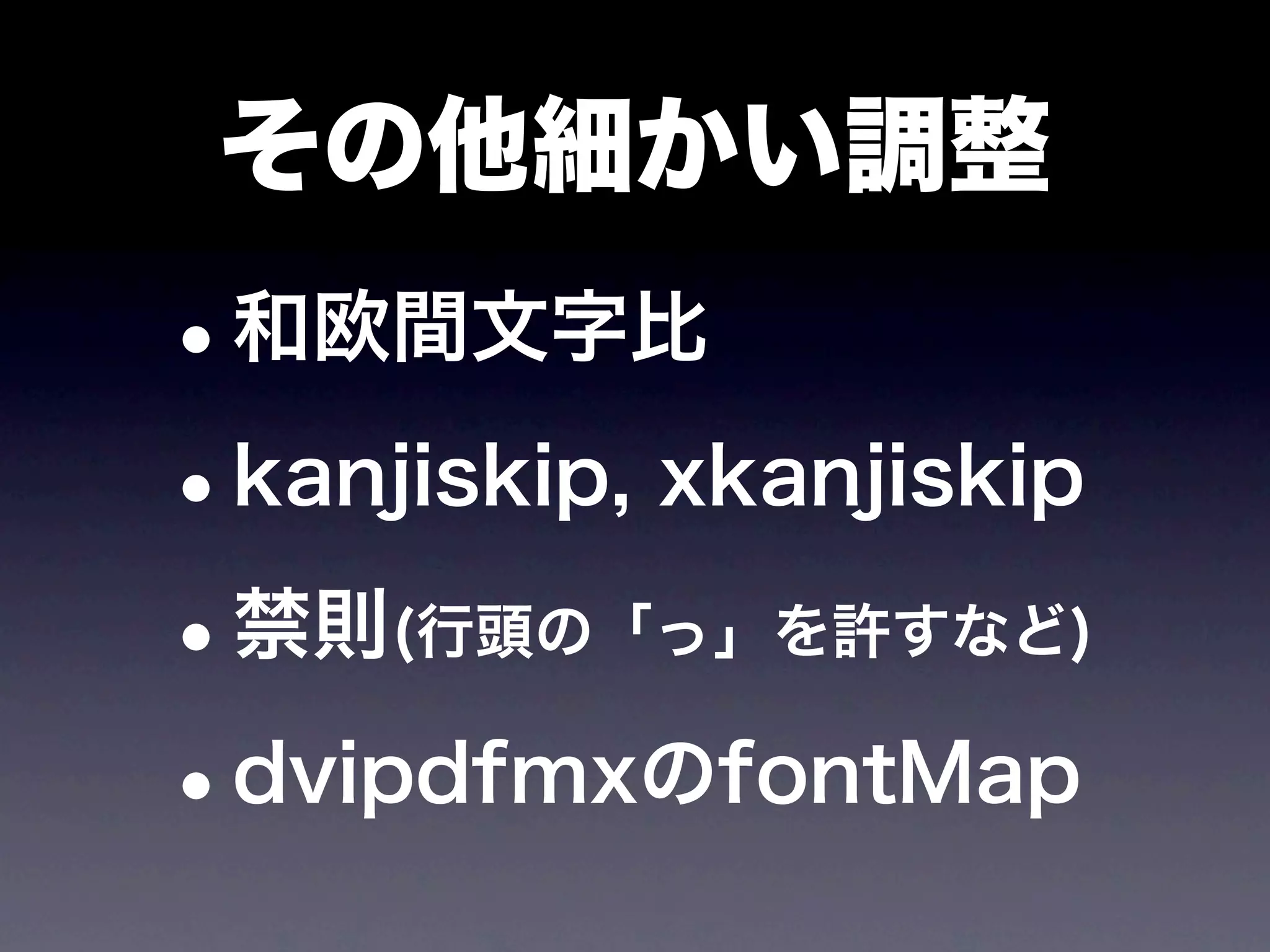

その他細かい調整
•和欧間文字比

• kanjiskip, xkanjiskip

• 禁則(行頭の「っ」を許すなど)

• dvipdfmxのfontMap

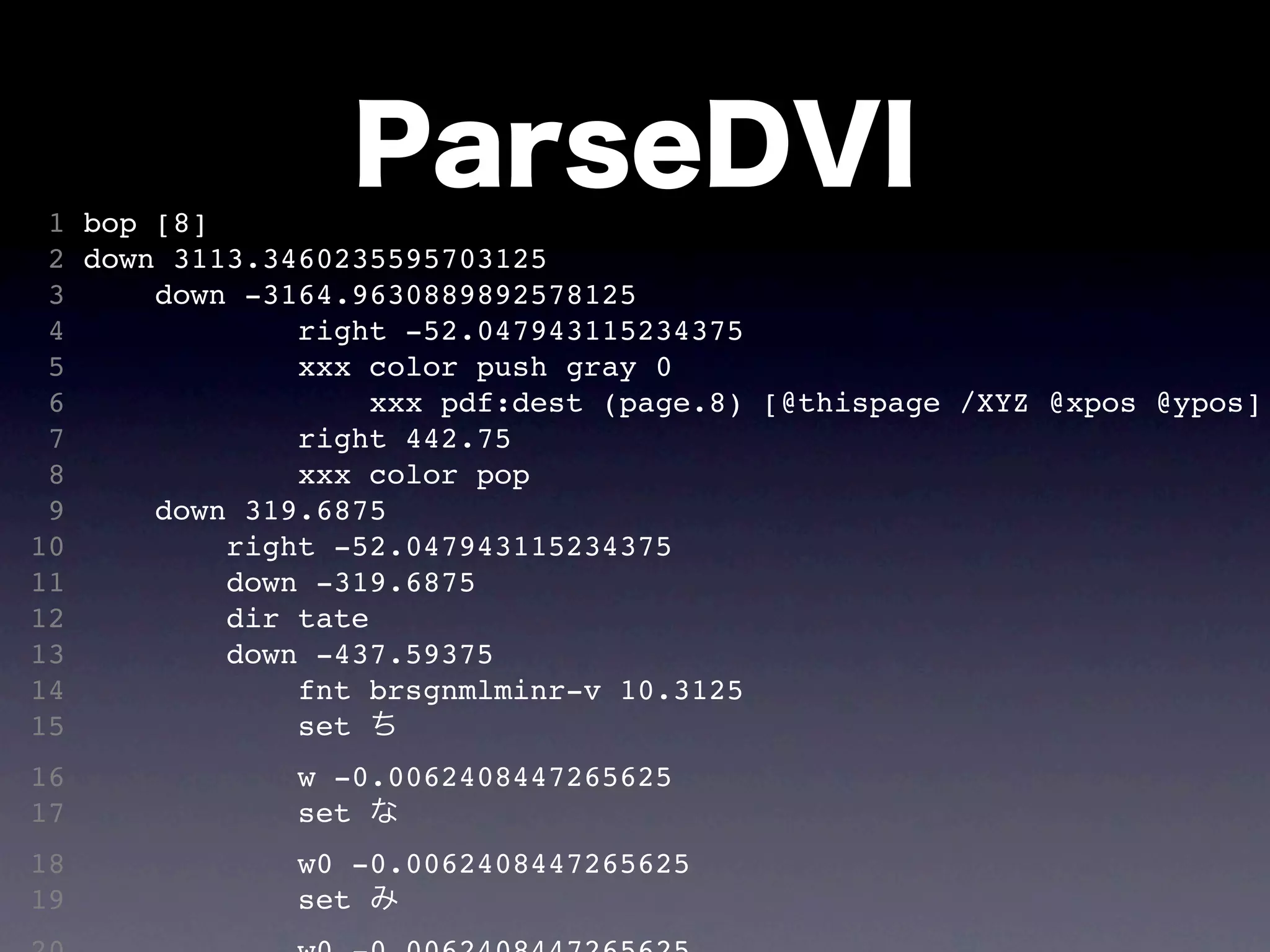

1 bop [8]
                  ParseDVI
 2 down 3113.3460235595703125
 3     down -3164.9630889892578125
 4             right -52.047943115234375
 5             xxx color push gray 0
 6                  xxx pdf:dest (page.8) [@thispage /XYZ @xpos @ypos]
 7             right 442.75
 8             xxx color pop
 9     down 319.6875
10         right -52.047943115234375
11         down -319.6875
12         dir tate
13         down -437.59375
14             fnt brsgnmlminr-v 10.3125
15             set ち
16             w -0.0062408447265625
17             set な
18             w0 -0.0062408447265625
19             set み
今ある/今後でる
  ほぼ全てのデバイスに対応
             PC
               Kindle DX
                  Kindle 2
                    PSP
                      iPad
                        iPhone
evalbook                   Android
                          WindowsPhone7
                     Galapagos
                 携帯電話(au)
             携帯電話(docomo)
           携帯電話(softbank)
が 人 分 い い う
   感 つ ひ か に か の
  じ も ど ら は し だ     も と
 ま そ い 悪 、 ら か     の こ
し の 思 く 言 、 ら     に そ
    攻 い 言 い と 、 い違 、
   撃 違 わ 争 思 も な    謂
  を い れ い い は い    わ
                  ば


      両立
 黙 を る も 込 や 、
し し と 自 ん 人 自    万
   て 、 己 で 間 分 一世
  い い 弁 し と に 系
 る か 解 ま 一 は の
よ に も う 緒 そ 人
   も 出 の に の 間
  、 来 で 住 真 の
 も な し め 理 ﹁
っ い た な を 真
まとめ

•美しい組版

• 多くのデバイスに対応

• HTMLのURLで入力
利用したプログラム・コ
     ンテンツ
•Ruby, 各種gemライブラリ

•pLaTeX, 各種マクロファイル
• Google Search API

• 青空文庫
画像などの引用
•   http://www.apple.com/jp/iphone/gallery/

•   http://www.au.kddi.com/seihin/ichiran/
    smartphone/is12t/index.html

•   http://jp.samsungmobile.com/galaxys/

•   http://www.android.com/

•   http://www.microsoft.com/ja-jp/windowsphone/
    design/7/phones.aspx

•   http://itunes.apple.com/jp/app/id369061574?
    mt=8
今後の展開

•evalbookのさらなる開発

• pure javascriptな
 evalbookの開発
http://
j.mp/evalbookdemo
