Шейко А.А. ОПЫТ ПРИМЕНЕНИЯ ГЕОСИНТЕТИЧЕСКИХ МАТЕРИАЛОВ В АВТОДОРОЖНОЙ ОТРАСЛИ
Документ описывает опыт применения геосинтетических материалов в строительстве автомобильных дорог с акцентом на проблемы, такие как высокий уровень грунтовых вод и низкая несущая способность грунтов. Применяемые решения включают создание дренирующих и армирующих прослоек для повышения устойчивости конструкций и уменьшения затрат на строительство. Полученные эффекты включают снижение объемов земляных работ, улучшение качества укладки и сокращение сроков консолидации.
Шейко А.А. ОПЫТ ПРИМЕНЕНИЯ ГЕОСИНТЕТИЧЕСКИХ МАТЕРИАЛОВ В АВТОДОРОЖНОЙ ОТРАСЛИ
- 1. ООО «СИБУР ГЕОСИНТ» ОПЫТПРИМЕНЕНИЯ ГЕОСИНТЕТИЧЕСКИХ МАТЕРИАЛОВ В АВТОДОРОЖНОЙ ОТРАСЛИ
- 2. Опыт применения геосинтетическихматериалов 2 Строительство А/Д Р384 (Новосибирск - Ленинск-Кузнецкий - Кемерово - Юрга) Проблемы: • Высокий уровень залегания грунтовых вод; • Риск размыва земляного полотна; • Промерзание конструкции в зимний период; • Сокращение срока эксплуатации конструкции. Цель применения решения: - повышение жесткости нижней части насыпи при наличии в основании связных грунтов с коэффициентом консистенции В≥0,5 для снижения вероятности неравномерного деформирования дорожной конструкции; - уменьшения притока воды в грунты земляного полотна в условиях третьего типа местности по характеру и условиям увлажнения за счет создания капилляропрерывающих прослоек. Получаемый от реализации решения эффект: - снижение объемов земляных работ, сокращение расхода привозных грунтов за счет исключения или снижения объемов работ по замене грунтов слабого основания; - улучшение условий отсыпки и уплотнения насыпи, облегчение технологии и повышение качества производства работ; - сокращение сроков консолидации. 1 – Геотекстиль КАНВАЛАН-МФ 2 – Георешетка АПРОЛАТ-СДК 3 – Выравнивающий слой из песка 4 – Щебень фракции 20-40 мм.
- 3. Опыт применения геосинтетическихматериалов 3 Строительство А/Д «Подъезд к пос. Тундрино». ХМАО Проблемы: • Возведение насыпи из переувлажняемых грунтов • Пучинообразование Цель применения решения: – обеспечение условий отсыпки и уплотнения насыпей, нижняя часть которых возводится из грунтов повышенной влажности за счет создания разделяющих и дренирующих прослоек из ГМ «КАНВАЛАН-МФ» в сочетании с песчаными дренирующими слоями. Получаемый от реализации решения эффект: – обеспечение возможности применения связных грунтов повышенной влажности при сохранении работоспособности дорожной конструкции и сокращении строительных затрат; – сокращение сроков консолидации. 1 – песчаная дренирующая прослойка; 2 – грунт повышенной влажности; 3 – геоматериал «КАНВАЛАН-МФ»; 4 – георешетка «АПРОЛАТ СД(М)».
- 4. Опыт применения геосинтетическихматериалов 4 Добровольское месторождение. НОВАТЭК Проблемы: • Дорога проходила по заболоченному участку; • Риск потери дорогостоящего оборудования и строительной техники. Цель применения решения: – создание разделяющих и армирующих прослоек из геосинтетических материалов «КАНВАЛАН-МФ» и «АПРОЛАТ СД(М)» для улучшения условий производства работ и обеспечения требуемых транспортно- эксплуатационных качеств. Получаемый от реализации решения эффект: - сокращение расхода традиционных минеральных материалов, транспортных затрат, сокращение строительных затрат. - устройство временных дорог, в том числе для обеспечения разового пропуска сверхтяжелой техники; - обеспечение проезда в районах распространения слабых грунтов. 1 - геоматериал «КАНВАЛАН-МФ»; 2 - георешетка «АПРОЛАТ СД».

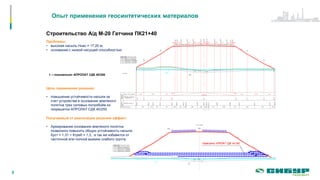

- 5. Опыт применения геосинтетическихматериалов 5 Строительство А/д М-20 Гатчина ПК21+40 Проблемы: • высокая насыпь Ннас = 17,20 м; • основание с низкой несущей способностью Цель применения решения: • повышение устойчивости насыпи за счет устройства в основании земляного полотна трех силовых полуобойм из георешетки АПРОЛАТ СДК 40/250 Получаемый от реализации решения эффект: • Армирование основания земляного полотна позволило повысить общую устойчивость насыпи Куст = 1,31 > Ктреб = 1,3, а так же избавится от частичной или полной выемки слабого грунта. 1 – геокомпозит АПРОЛАТ СДК 40/250 Георешетка АПРОЛАТ СДК 40/ 250
- 6. Опыт применения геосинтетическихматериалов 6 Технологическая дорога, Сколково (инновационный центр) Проблемы: • выполнении строительных работ в условиях повышенной влажности грунтов земляного полотна; • срыв графика производства работ. Цель применения решения: – ускорение отвода воды за счет замедления (исключения) процесса взаимопроникновения материалов дренирующего слоя и грунта земляного полотна (кольматации дренирующего слоя), дополнительно – также за счет пропуска воды в плоскости ГМ «КАНВАЛАН-МФ» Получаемый от реализации решения эффект: - повышение работоспособности дорожных конструкций; - обеспечение проездов к местам возведения сооружений. 1 - геоматериал «КАНВАЛАН-МФ»; 2 - георешетка «АПРОЛАТ СД».
