تتحدث الوثيقة عن تجربة تآكل الركام، التي تهدف إلى اختبار متانة الركام الناعم والخشن باستخدام محلول كبريتات الصوديوم أو المغنيسيوم. توضح الوثيقة الأدوات اللازمة والخطوات المتبعة لإجراء التجربة، بما في ذلك تحضير العينات وقياس النسبة المئوية للتآكل بعد المعالجة. تُعتبر هذه التجربة مهمة لضمان جودة الركام المستخدم في الإنشاءات، خاصة في المناطق الساحلية.

1. بـــســــم اللــــــه الـــــرحمن الـــرحــــيم
( Fine & Coarse Aggregates ) Soundness of Aggregate.
Laboratory Works
تجربة تآكل الركام )للركام الناعم والخشن(
Rock In Construction (EEG 331)
اعداد أ . علي عبدالله الزهراني

2. تجربة تآكل الركام
Soundness
اختبار تآكل الركام ) Soundness of Aggregate : )
اختبار المتانة او تآكل الركام هو مقياس لخاصية الديمومة أو المعايشة
للركام ، وذلك لمعرفة مدى تأثره بتغير الظروف المناخية وهو من اهم
الأختبارات التي تعمل على الركام الصخري المستخدم في الأنشاءات
والطرق عموم ا وخصوص ا على المباني والأنشاءات المصممه على
مناطق ساحلية.
اعداد أ . علي عبدالله الزهراني

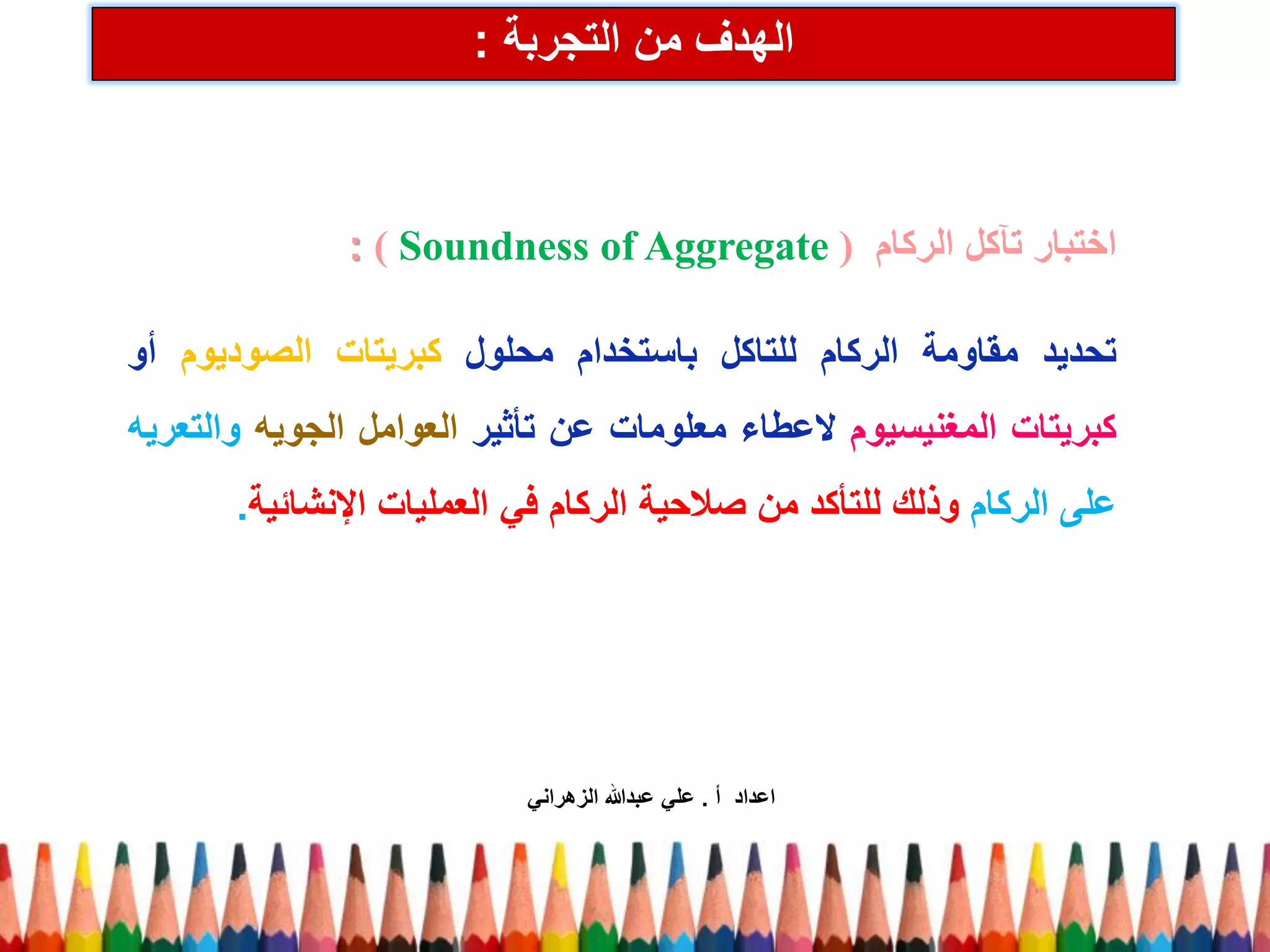

3. الهدف من التجربة :
اختبار تآكل الركام ) Soundness of Aggregate : )
تحديد مقاومة الركام للتاكل باستخدام محلول كبريتات الصوديوم أو
كبريتات المغنيسيوم لاعطاء معلومات عن تأثير العوامل الجويه والتعريه
على الركام وذلك للتأكد من صلاحية الركام في العمليات الإنشائية.
اعداد أ . علي عبدالله الزهراني

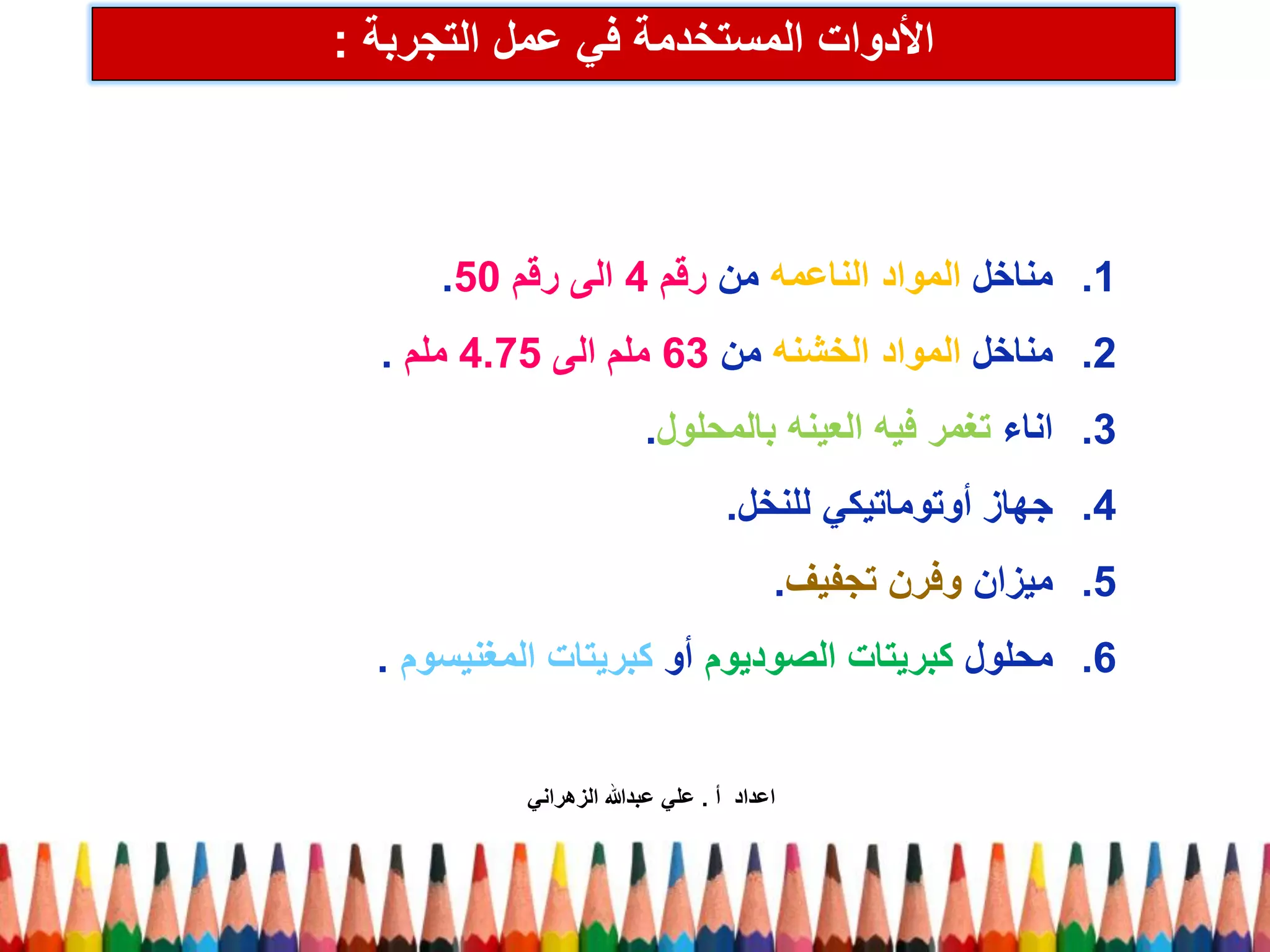

4. الأدوات المستخدمة في عمل التجربة :
.1 مناخل المواد الناعمه من رقم 4 الى رقم 50 .
.2 مناخل المواد الخشنه من 63 ملم الى 4.75 ملم .
.3 اناء تغمر فيه العينه بالمحلول.
.4 جهاز أوتوماتيكي للنخل.
.5 ميزان وفرن تجفيف.
.6 محلول كبريتات الصوديوم أو كبريتات المغنيسوم .
اعداد أ . علي عبدالله الزهراني

5. خطوات عمل التجربة :
.1 كبريتات الصوديوم ) Sodium Sulfate Solution : )
يمزج حوالي 215 جرام من هذا المحلول لكل ليتر من الماء المقطر عند درجة
حرارة ) 25 - 30 ( ولابد من الوصول الى وزن نوعي مابين ) 1.151 - 1.174 )
.2 كبريتات المغنيسيوم ) Magnesium Sulfate Solution : )
يمزج حوالي 350 جرام من هذا المحلول لكل ليتر من الماء المقطر عند درجة
حرارة ) 25 - 30 ( ولابد من الوصول الى وزن نوعي مابين ) 1.295 - 1.308 )
اولا ا : تحضير المحلول المستخدم في الأختبار.
اعداد أ . علي عبدالله الزهراني

6. خطوات عمل التجربة :
.1 اختيار كمية معينة من الركام بعد تقسيمها بالقسام ) Riffle Box ( ثم القيام
بعملية التحليل المنخلي سواء للركام الخشن او الناعم.
.2 ايجاد نسبة الراجع على كل منخل سواء للركام الخشن او الناعم ) كيف؟ (.
.3 استبعاد أي راجع على أي من المناخل اذا كانت نسبته اصغر من 5 % وكل
النسب المساوية لـ 5 % او اكثر من ذلك لابد ان توضع في الاعتبار
لأختبارها.
ثاني اا : تحضير العينة للأختبار.
اعداد أ . علي عبدالله الزهراني

7. خطوات عمل التجربة :
.1 لإختبار الركام الناعم والذي تزيد او تساوي نسبته عن 5 % على كل
منخل لابد أن يكون مار ا من منخل 9.5 ملم للحصول على ما لايقل
وزنه عن 100 جم لكل من المناخل التي تليها ثم تغسل العينه على
منخل 0,30 ملم )؟( وتجفف بالفرن وتوزن بعد التجفيف.
No. 100
No. 50
No. 30
No. 16
No. 8
No. 4
3/8
ASTM
0.150
يحذف
0.3
0.6
1.18
2.36
4.75
9.5
يحذف
مقياس الفتحة
(mm)
يحذف
100
جرام
100
جرام
100
جرام
100
جرام
100
جرام
يحذف
الراجع الذي
نسبته اكبر من
5 %
ثالث اا : اختبار العينة.
اعداد أ . علي عبدالله الزهراني

8. خطوات عمل التجربة :
(2 لاختبار الركام الخشن لابد من ان يكون محجوزا على منخل رقم ) 4 )
ومار ا من 9.5 ملم للحصول على ما لا يقل وزنه عن التالي :
وتغسل العينه وتجفف وتوزن بعد التجفيف )؟(.
Mass, g
Consisting of
Size (Square-Opening Sieves)
300 ± 5
---
9.5 mm (3⁄8 in.) to 4.75 mm (No. 4)
330 ± 5
12.5-mm (1⁄2-in.) to 9.5-mm (3⁄8-in.) material
19.0 mm (3⁄4 in.) to 9.5 mm (3⁄8 in.)
± 670 ± 10
19.0-mm (3⁄4-in.) to 12.5-mm (1⁄2-in.) material
500 ± 30
25.0-mm (1-in.) to 19.0-mm (3⁄4-in.) material
37.5-mm (11⁄2-in.) to 19.0-mm (3⁄4 in.)
1000 ± 50
37.5-mm (11⁄2-in.) to 25.0-mm (1-in.) material
2000 ± 200
50-mm (2 in.) to 37.5-mm (11⁄2-in.) material
63-mm (2-1⁄2 in.) to 37.5-mm (1- 1⁄2 in.)
3000 ± 300
63-mm (21⁄2-in.) to 50-mm (2-in.) material
اعداد أ . علي عبدالله الزهراني

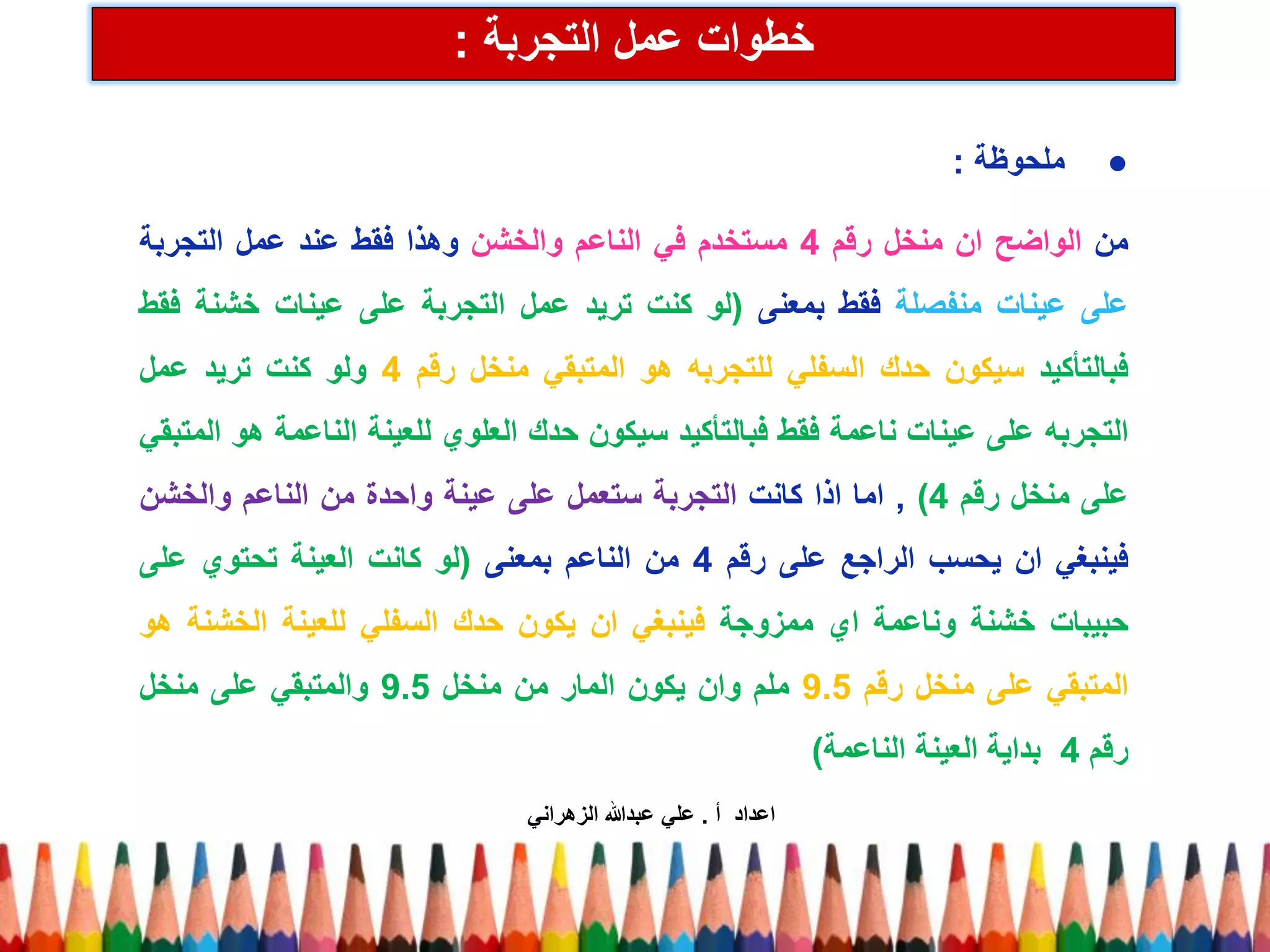

9. خطوات عمل التجربة :
● ملحوظة :
من الواضح ان منخل رقم 4 مستخدم في الناعم والخشن وهذا فقط عند عمل التجربة
على عينات منفصلة فقط بمعنى )لو كنت تريد عمل التجربة على عينات خشنة فقط
فبالتأكيد سيكون حدك السفلي للتجربه هو المتبقي منخل رقم 4 ولو كنت تريد عمل
التجربه على عينات ناعمة فقط فبالتأكيد سيكون حدك العلوي للعينة الناعمة هو المتبقي
على منخل رقم 4 ( , اما اذا كانت التجربة ستعمل على عينة واحدة من الناعم والخشن
فينبغي ان يحسب الراجع على رقم 4 من الناعم بمعنى )لو كانت العينة تحتوي على
حبيبات خشنة وناعمة اي ممزوجة فينبغي ان يكون حدك السفلي للعينة الخشنة هو
المتبقي على منخل رقم 9.5 ملم وان يكون المار من منخل 9.5 والمتبقي على منخل
رقم 4 بداية العينة الناعمة(
اعداد أ . علي عبدالله الزهراني

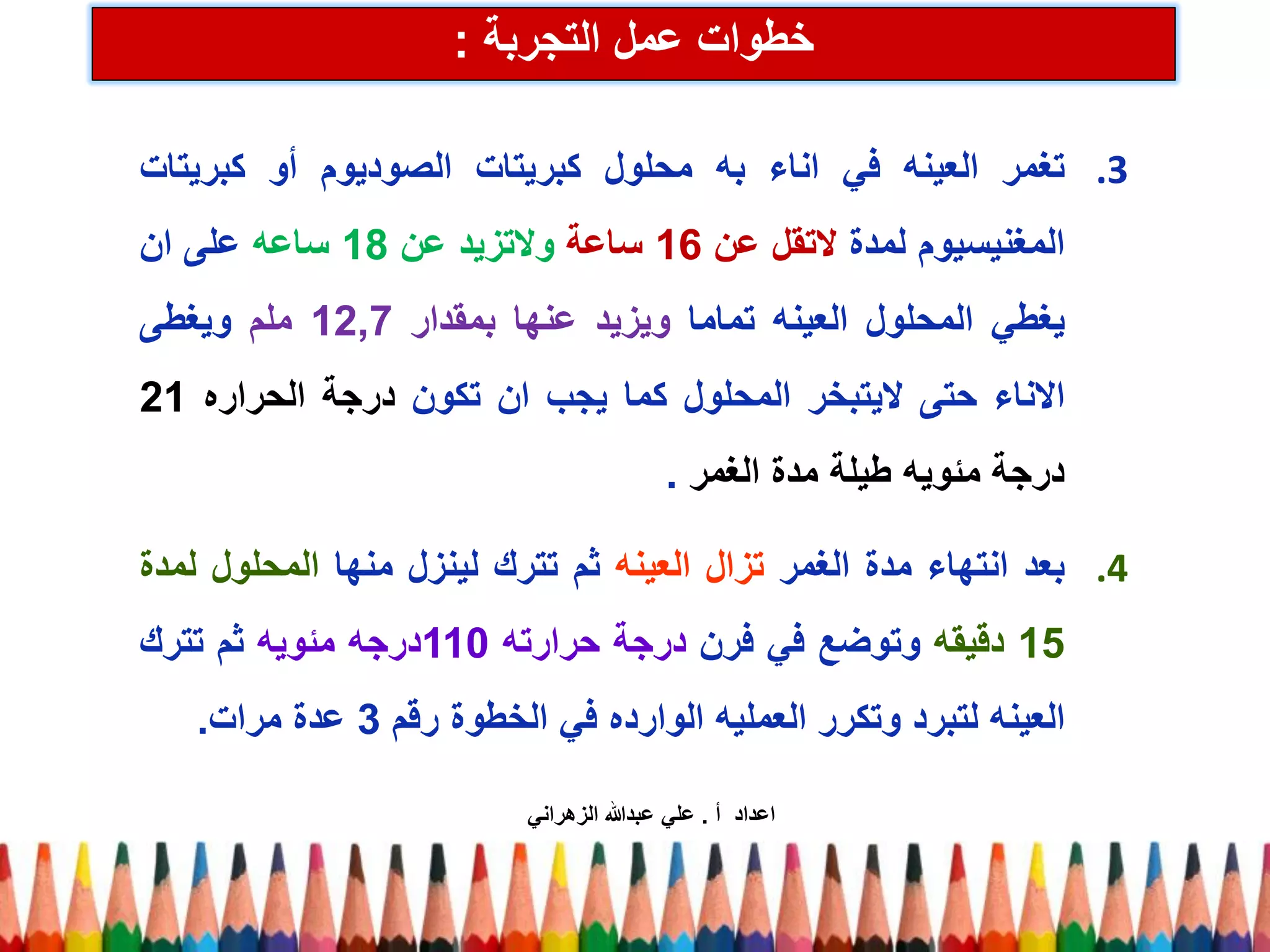

10. خطوات عمل التجربة :
.3 تغمر العينه في اناء به محلول كبريتات الصوديوم أو كبريتات
المغنيسيوم لمدة لاتقل عن 16 ساعة ولاتزيد عن 18 ساعه على ان
يغطي المحلول العينه تماما ويزيد عنها بمقدار 12,7 ملم ويغطى
الاناء حتى لايتبخر المحلول كما يجب ان تكون درجة الحراره 21
درجة مئويه طيلة مدة الغمر .
.4 بعد انتهاء مدة الغمر تزال العينه ثم تترك لينزل منها المحلول لمدة
15 دقيقه وتوضع في فرن درجة حرارته 110 درجه مئويه ثم تترك
العينه لتبرد وتكرر العمليه الوارده في الخطوة رقم 3 عدة مرات.
اعداد أ . علي عبدالله الزهراني

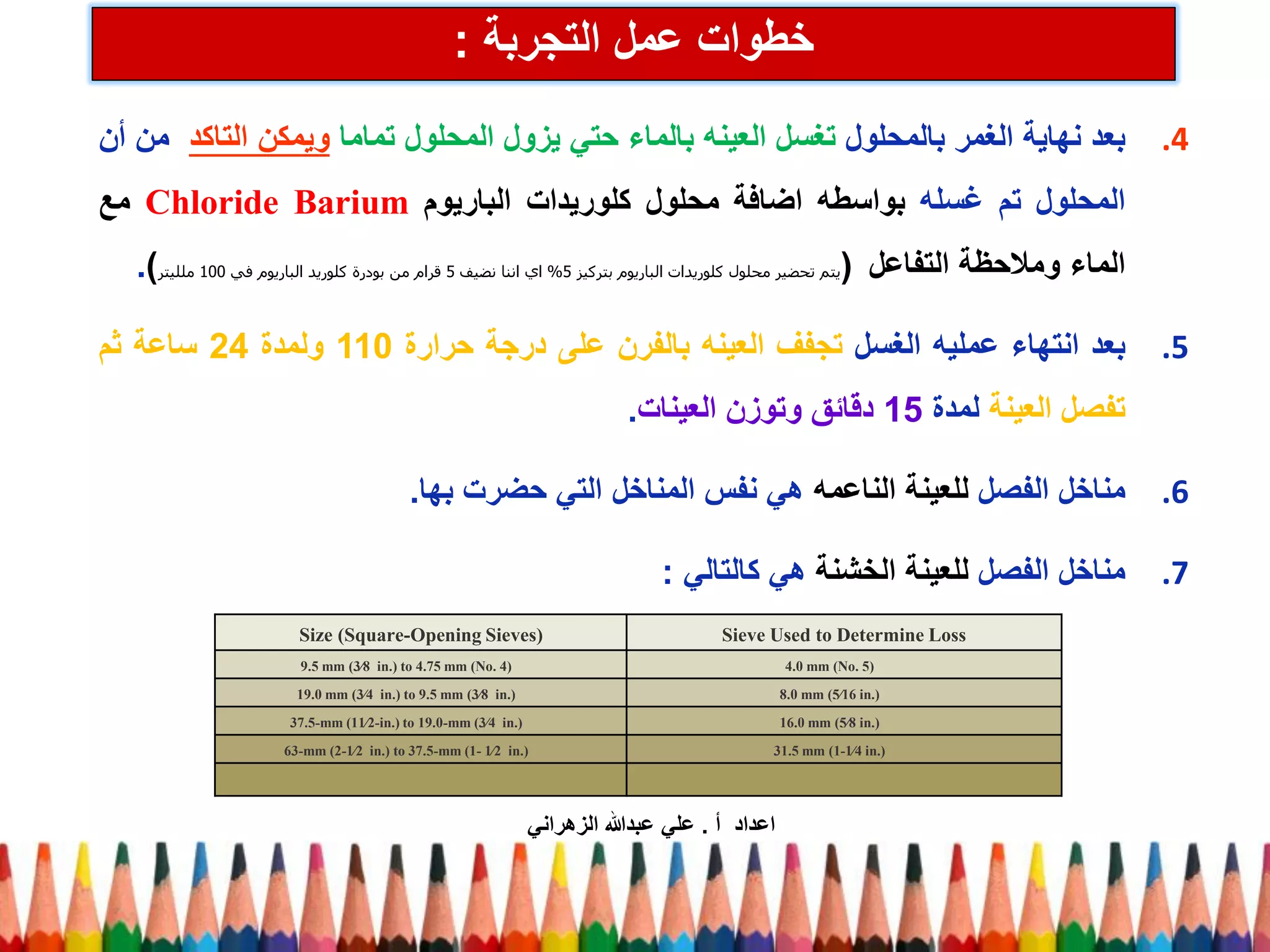

11. .4 بعد نهاية الغمر بالمحلول تغسل العينه بالماء حتي يزول المحلول تماما ويمكن التاكد من أن
المحلول تم غسله بواسطه اضافة محلول كلوريدات الباريوم Chloride Barium مع
الماء وملاحظة التفاعل )يتم تحضير محلول كلوريدات الباريوم بتركيز 5 % اي اننا نضيف 5 قرام من بودرة كلوريد الباريوم في 100 ملليتر(.
.5 بعد انتهاء عمليه الغسل تجفف العينه بالفرن على درجة حرارة 110 ولمدة 24 ساعة ثم
تفصل العينة لمدة 15 دقائق وتوزن العينات.
.6 مناخل الفصل للعينة الناعمه هي نفس المناخل التي حضرت بها.
.7 مناخل الفصل للعينة الخشنة هي كالتالي :
خطوات عمل التجربة :
Sieve Used to Determine Loss
Size (Square-Opening Sieves)
4.0 mm (No. 5)
9.5 mm (3⁄8 in.) to 4.75 mm (No. 4)
8.0 mm (5⁄16 in.)
19.0 mm (3⁄4 in.) to 9.5 mm (3⁄8 in.)
16.0 mm (5⁄8 in.)
37.5-mm (11⁄2-in.) to 19.0-mm (3⁄4 in.)
31.5 mm (1-1⁄4 in.)
63-mm (2-1⁄2 in.) to 37.5-mm (1- 1⁄2 in.)
اعداد أ . علي عبدالله الزهراني

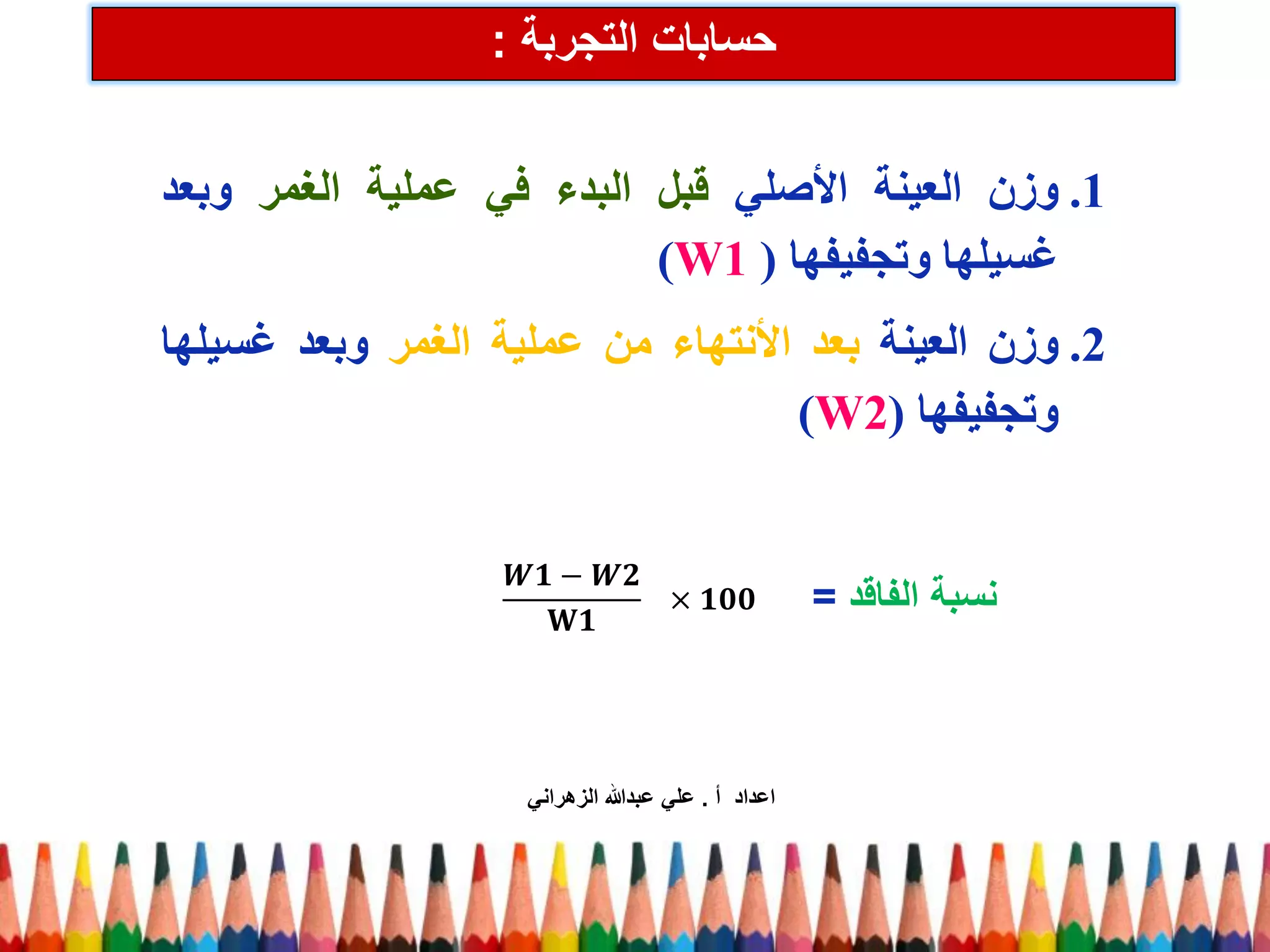

12. حسابات التجربة :
.1 وزن العينة الأصلي قبل البدء في عملية الغمر وبعد
غسيلها وتجفيفها ) (W1
.2 وزن العينة بعد الأنتهاء من عملية الغمر وبعد غسيلها
وتجفيفها ) (W2
푾ퟏ−푾ퟐ 퐖ퟏ ×ퟏퟎퟎ
نسبة الفاقد =
اعداد أ . علي عبدالله الزهراني

13. حسابات التجربة للناعم :
اعداد أ . علي عبدالله الزهراني
النسبة الكلية
للحبيبات
المفككة
نسبة وزن المار
من منخل
الفصل )الحبيبات
المفككه(
وزن المار من
منخل الفصل
)الحبيبات
المفككه(
وزن العينة على
نفس المنخل
الذي تتجاوز او
تساوي نسبته
من العينة الكلية
5 %
نسبة الراجع من
العينة الكلية
وزن الراجع من
العينة الكلية
رقم المنخل او
مقاس فتحاته
نسبة المار من
منخل الفصل
مضروبة في
نسبة الراجع
على المنخل
المستخدم ثم
مقسومة على
100
عبارة عن
قسمة وزن المار
من منخل
الفصل على
100 جرام
والضرب بعد ذلك
في 100
وزن المار من
منخل الفصل
بعد اكمال
التجربة لمعرفة
كم عدد
القرامات الماره
العينة التي
تجاوزت او
تساوت نسبتها
)نسبة الراجع
من العينة
الكلية( من
العينة الأصلية
5 % يؤخذ منها
100 جرام ويتم
عمل التجربة
على 100 جرام
على كل منخل
يقسم وزن
الراجع على هذا
المنخل فقط /
مجموع الراجع
في كل المناخل
ويضرب في 100
يسجل وزن
الراجع على كل
منخل مستخدم
في التجربة
تسجل ارقام
المناخل او
فتحات المناخل
المستخدمة في
التجربة كما هو
موضح في
الشرائح
السابقة

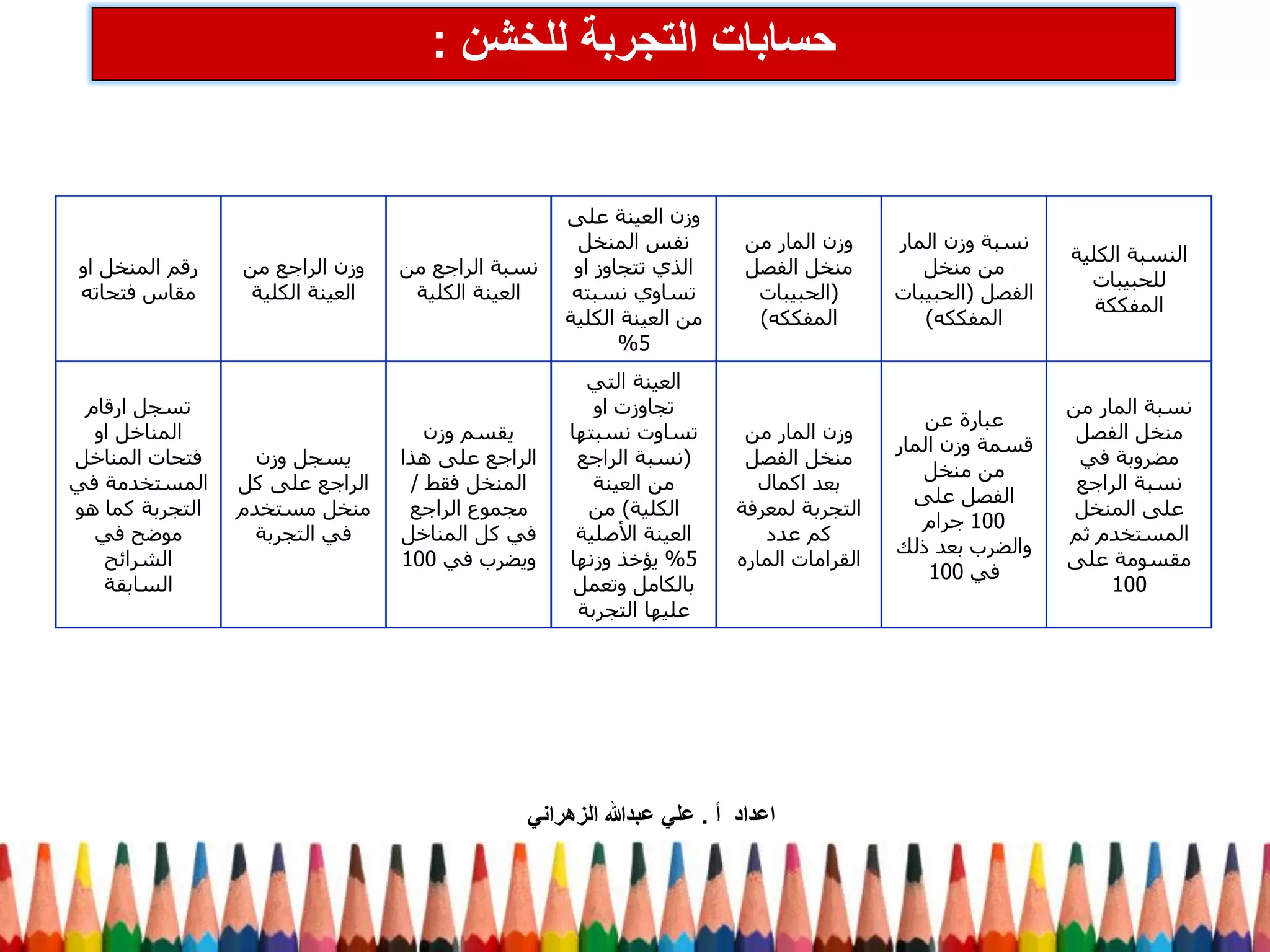

14. حسابات التجربة للخشن :
اعداد أ . علي عبدالله الزهراني
النسبة الكلية
للحبيبات
المفككة
نسبة وزن المار
من منخل
الفصل )الحبيبات
المفككه(
وزن المار من
منخل الفصل
)الحبيبات
المفككه(
وزن العينة على
نفس المنخل
الذي تتجاوز او
تساوي نسبته
من العينة الكلية
5 %
نسبة الراجع من
العينة الكلية
وزن الراجع من
العينة الكلية
رقم المنخل او
مقاس فتحاته
نسبة المار من
منخل الفصل
مضروبة في
نسبة الراجع
على المنخل
المستخدم ثم
مقسومة على
100
عبارة عن
قسمة وزن المار
من منخل
الفصل على
100 جرام
والضرب بعد ذلك
في 100
وزن المار من
منخل الفصل
بعد اكمال
التجربة لمعرفة
كم عدد
القرامات الماره
العينة التي
تجاوزت او
تساوت نسبتها
)نسبة الراجع
من العينة
الكلية( من
العينة الأصلية
5 % يؤخذ وزنها
بالكامل وتعمل
عليها التجربة
يقسم وزن
الراجع على هذا
المنخل فقط /
مجموع الراجع
في كل المناخل
ويضرب في 100
يسجل وزن
الراجع على كل
منخل مستخدم
في التجربة
تسجل ارقام
المناخل او
فتحات المناخل
المستخدمة في
التجربة كما هو
موضح في
الشرائح
السابقة

15. مثال حسابات التجربة :
اعداد أ . علي عبدالله الزهراني
● ملحوظة :
في حال كانت نسبة الراجع على احد مناخل العينة الخشنة او الناعمة اقل من 5 % فهذا لايعني انها لاتحتوي على نسبة
تآكل , ولكن تم الغائها لقلة العينة وصعوبة التعامل معها , ولكننا نستطيع حل هذه المشكلة من خلال الحالات التالية :
.1 اذا كان المنخل ذو نسبة الراجع الأقل من 5 % )في مثالنا نسبة الراجع تساوي 4 % ( وتقع في نهاية المناخل الأخرى فتؤخذ له نسبة تآكل مساوية لنسبة التآكل
السابقة كما هو واضح في الجدول امام السهم باللون الأحمر اخذت لهذا المنخل نسبة تآكل تساوي 11.2
.2 اذا كان المنخل ذو نسبة الراجع الأقل من 5 % يقع بين منخلين لهما نسبة راجع اكبر من 5 % فأننا نعتبر نسبة التآكل لهذا المنخل ذو النسبة الأقل من 5 % تساوي
متوسط نسبة التآكل للمنخلين الذي يقع بينهما
.3 اذا كان المنخل ذو نسبة الراجع الأقل من 5 % ويقع في بداية المناخل الأخرى )اي انه لايوجد قبله اي نسب تآكل( فتؤخذ له نسبة تآكل مساوية لنسبة التآكل
اللاحقة )التالية او السفلية(
.4 ماعدا ذلك تؤخذ نسبة التآكل الأقرب دائم ا للمنخل ذو النسبة الأقل من 5 .%

16. حدود التجربة :
Maximum allowable % after 5 cycles
Aggregates
NaSo4
MgSo4
15%
20%
Fine
12%
18%
Coarse
اعداد أ . علي عبدالله الزهراني
