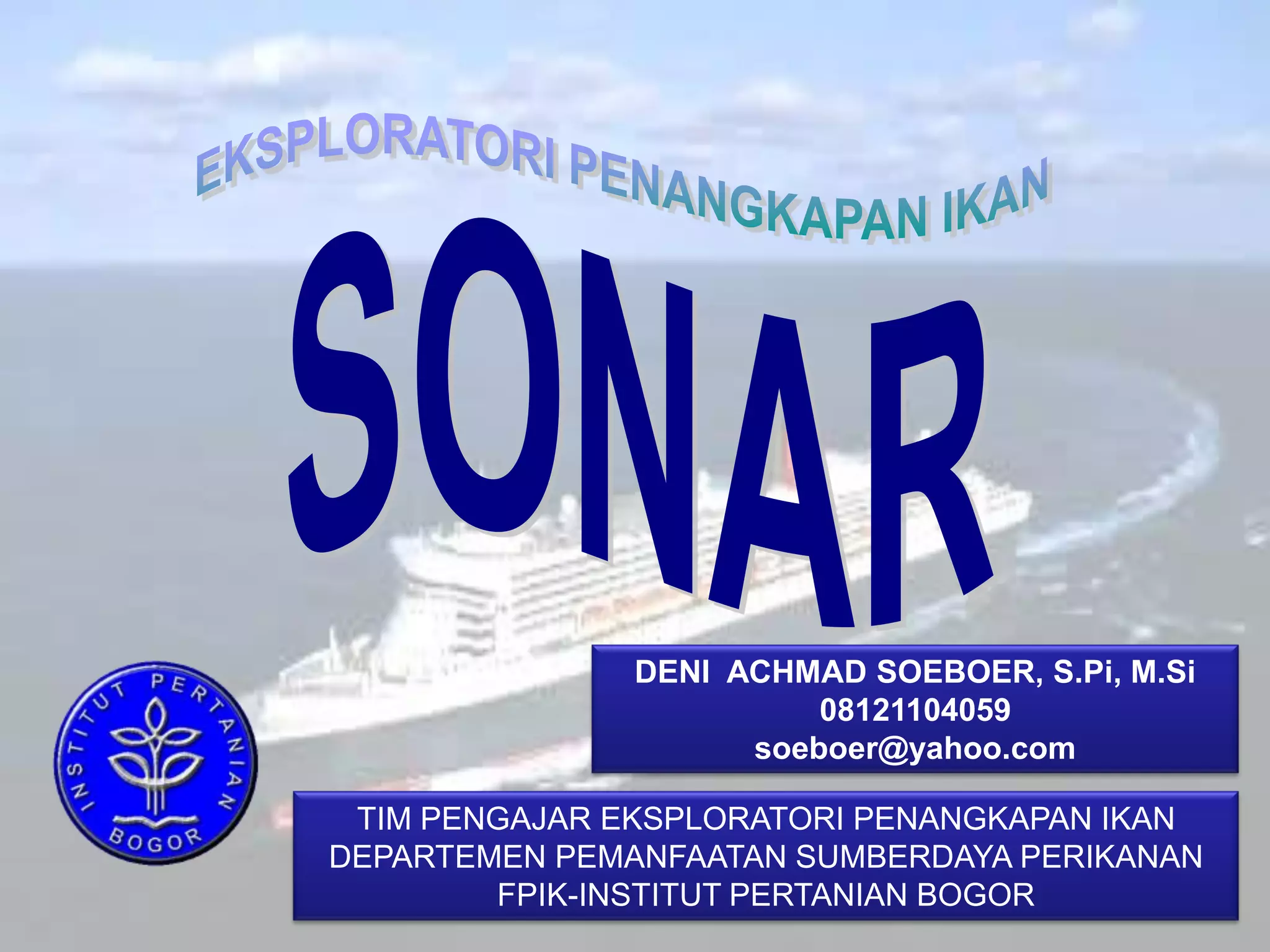

1. DENI ACHMAD SOEBOER, S.Pi, M.Si
08121104059
soeboer@yahoo.com
TIM PENGAJAR EKSPLORATORI PENANGKAPAN IKAN
DEPARTEMEN PEMANFAATAN SUMBERDAYA PERIKANAN
FPIK-INSTITUT PERTANIAN BOGOR

2. SONAR
Sound Navigation And Ranging

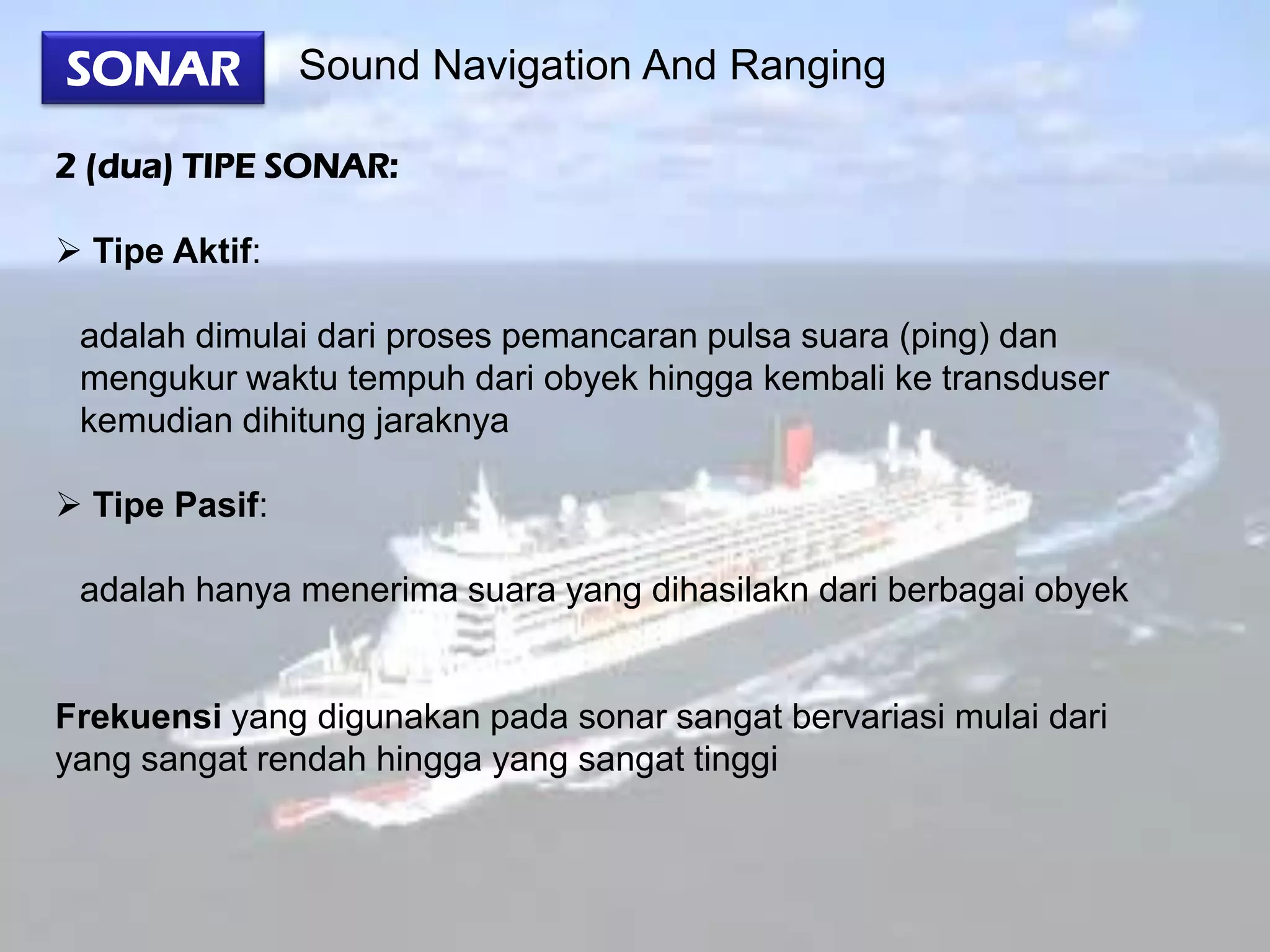

2 (dua) TIPE SONAR:
 Tipe Aktif:
adalah dimulai dari proses pemancaran pulsa suara (ping) dan
mengukur waktu tempuh dari obyek hingga kembali ke transduser
kemudian dihitung jaraknya
 Tipe Pasif:
adalah hanya menerima suara yang dihasilakn dari berbagai obyek
Frekuensi yang digunakan pada sonar sangat bervariasi mulai dari
yang sangat rendah hingga yang sangat tinggi

3. PERANGKAT SONAR
Prosesor
Display
Amplifier
Transmiter
Transducer/SONDOM

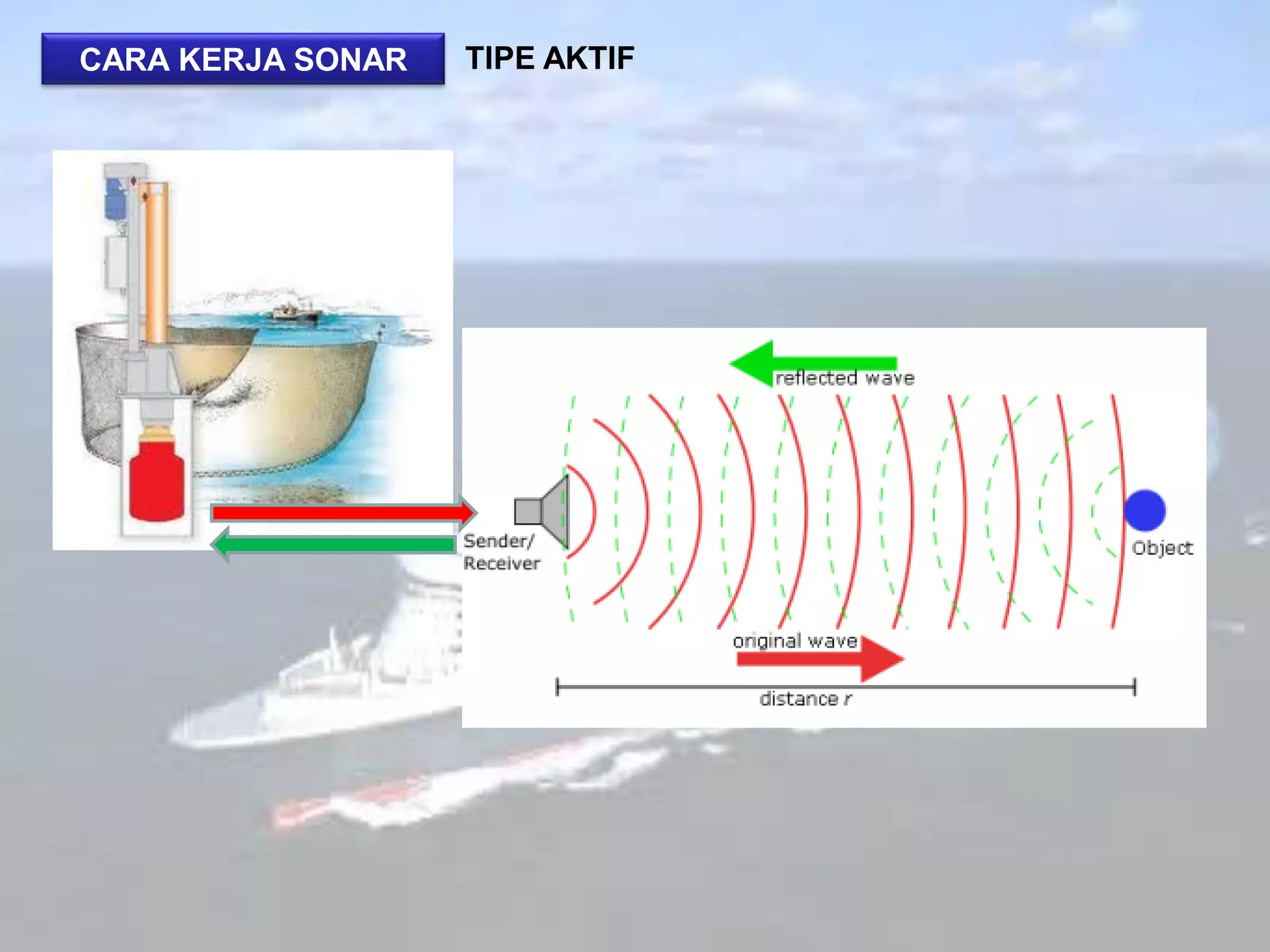

4. CARA KERJA SONAR
TIPE AKTIF

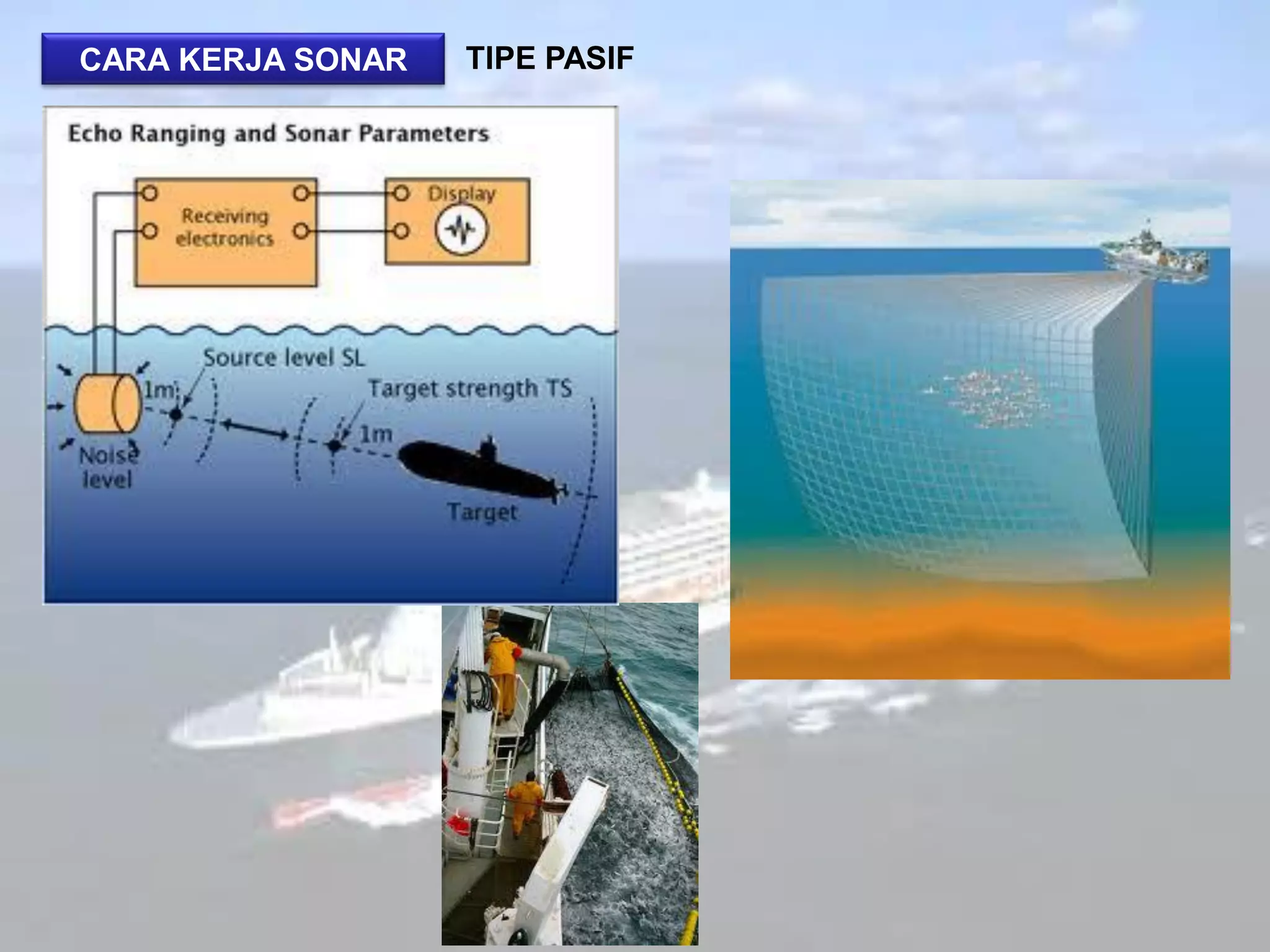

5. CARA KERJA SONAR
TIPE PASIF

6. SURVEY MENGGUNAKAN SONAR

7. SUMBER KEBISINGAN
 Kebisingan alami
 80% transportasi barang di dunia menggunakan
kapal motor (Interferensi)
 Armada kapal dagang global terdiri atas 1,2 juta
kapal (Interferensi)
 Suara bawah laut dihasilkan angkatan laut
(Sonar), kapal penangkap ikan (Fish
Finder/Echo sounder), indusri migas (Pistol
Hampa) dan ilmuwan (Sonar dan
Echosounder).
 Pelacak ikan berbasis gelombang suara sudah
digunakan nelayan sejak 1950an (Penggunaan
Sonar)

8. SUMBER KEBISINGAN

9. TINGKAT KEBISINGAN DITIMBULKAN
INTENSITAS
Grafik Stefan Fichtel : Sumber C.W. Clark
Cornell
Lab. Of Ornithology: Brandon Southall
University of California: Santa Cruz; KathleenRaposa: Marine Acoustic,Inc
FREKUENSI

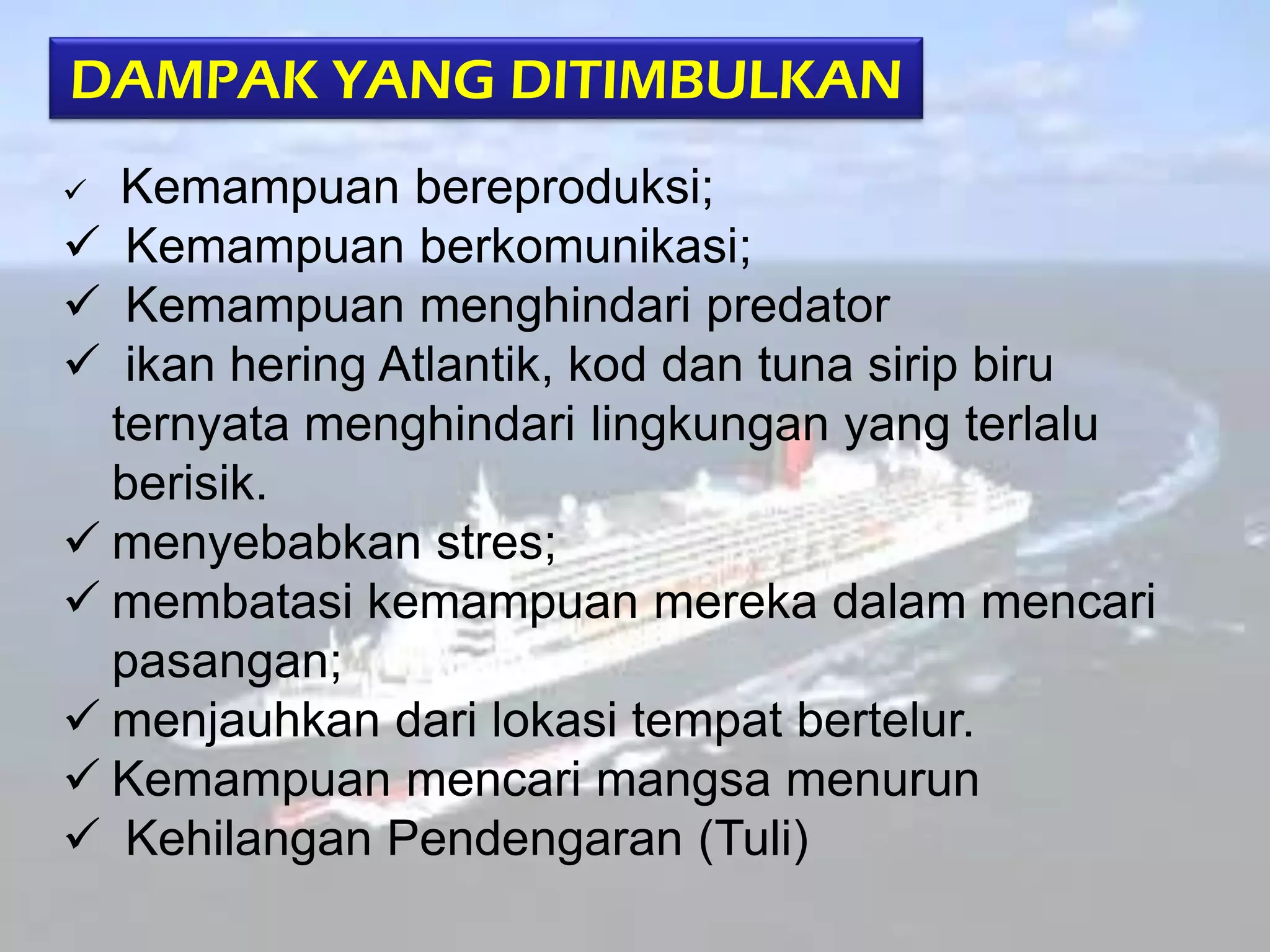

10. DAMPAK YANG DITIMBULKAN
Kemampuan bereproduksi;
 Kemampuan berkomunikasi;
 Kemampuan menghindari predator
 ikan hering Atlantik, kod dan tuna sirip biru
ternyata menghindari lingkungan yang terlalu
berisik.
 menyebabkan stres;
 membatasi kemampuan mereka dalam mencari
pasangan;
 menjauhkan dari lokasi tempat bertelur.
 Kemampuan mencari mangsa menurun
 Kehilangan Pendengaran (Tuli)


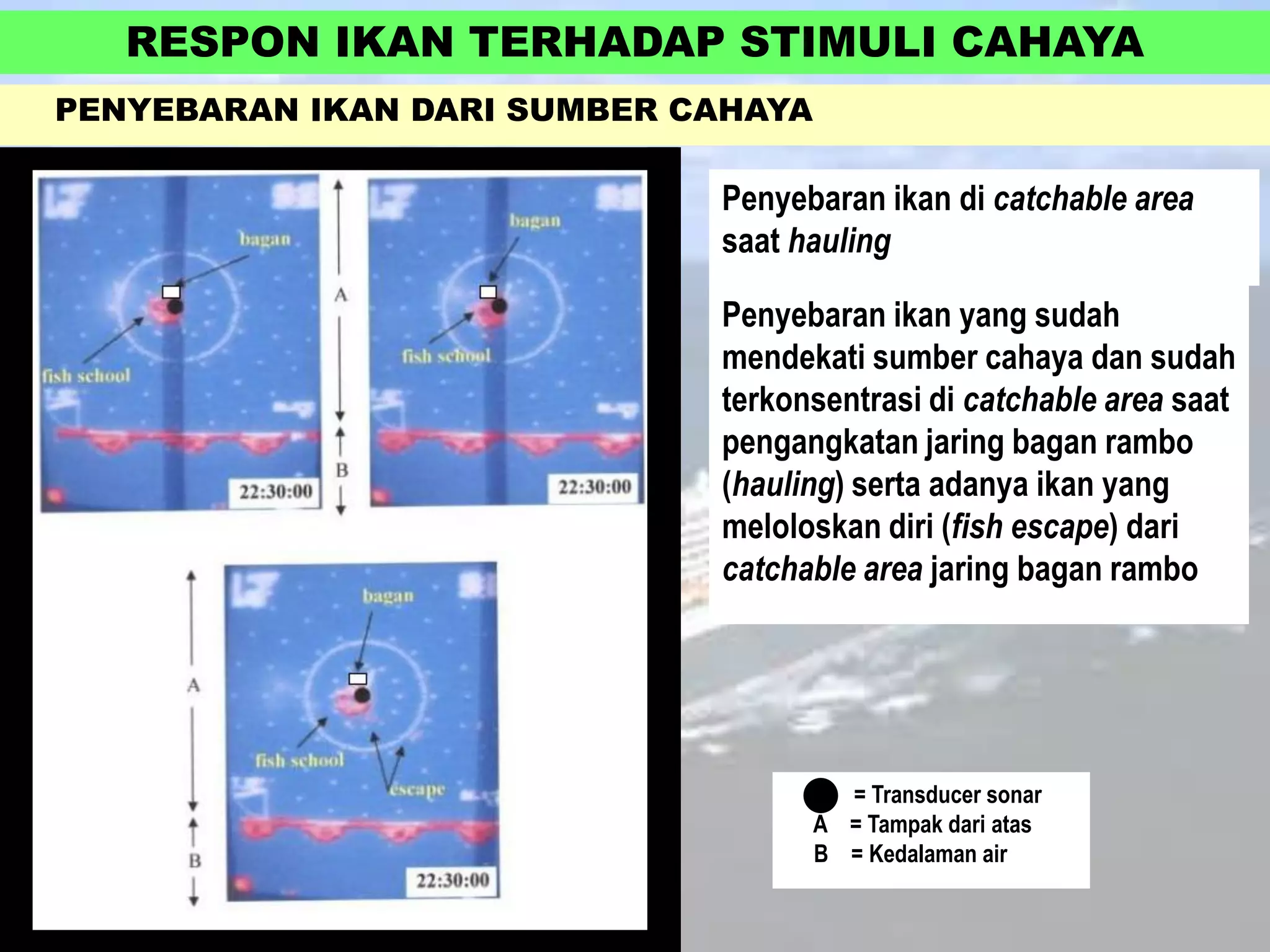

12. RESPON IKAN TERHADAP STIMULI CAHAYA
PENYEBARAN IKAN DARI SUMBER CAHAYA
Penyebaran ikan di catchable area
saat hauling
Penyebaran ikan yang sudah
mendekati sumber cahaya dan sudah
terkonsentrasi di catchable area saat
pengangkatan jaring bagan rambo
(hauling) serta adanya ikan yang
meloloskan diri (fish escape) dari
catchable area jaring bagan rambo
= Transducer sonar
A = Tampak dari atas
B = Kedalaman air

13. RESPON IKAN TERHADAP STIMULI CAHAYA
PENYEBARAN IKAN DARI SUMBER CAHAYA
Penyebaran ikan di catchable area
bagan rambo
Penyebaran ikan yang sudah
mendekati sumber cahaya dan
sudah terkonsentrasi di catchable
area
1
2
= Transducer sonar
A = Tampak dari atas
B = Kedalaman air
3
4

14. RESPON IKAN TERHADAP STIMULI CAHAYA
PENYEBARAN IKAN DARI SUMBER CAHAYA
Penyebaran ikan di sekitar bagan
rambo
penyebaran ikan yang relatif
masih jauh dari sumber cahaya
dan belum terkonsentrasi di
catchable area
1
2
= Transducer sonar
A = Tampak dari atas
B = Kedalaman air
3
4

15. PERALATAN SURVEI LAPANGAN DAN PENGUKURAN
