Dokumen tersebut berisi 10 pertanyaan tentang transformator yang mencakup fungsi, prinsip kerja, simbol, perhitungan lilitan primer dan sekunder, serta komponen yang dibutuhkan untuk merakit adaptor.

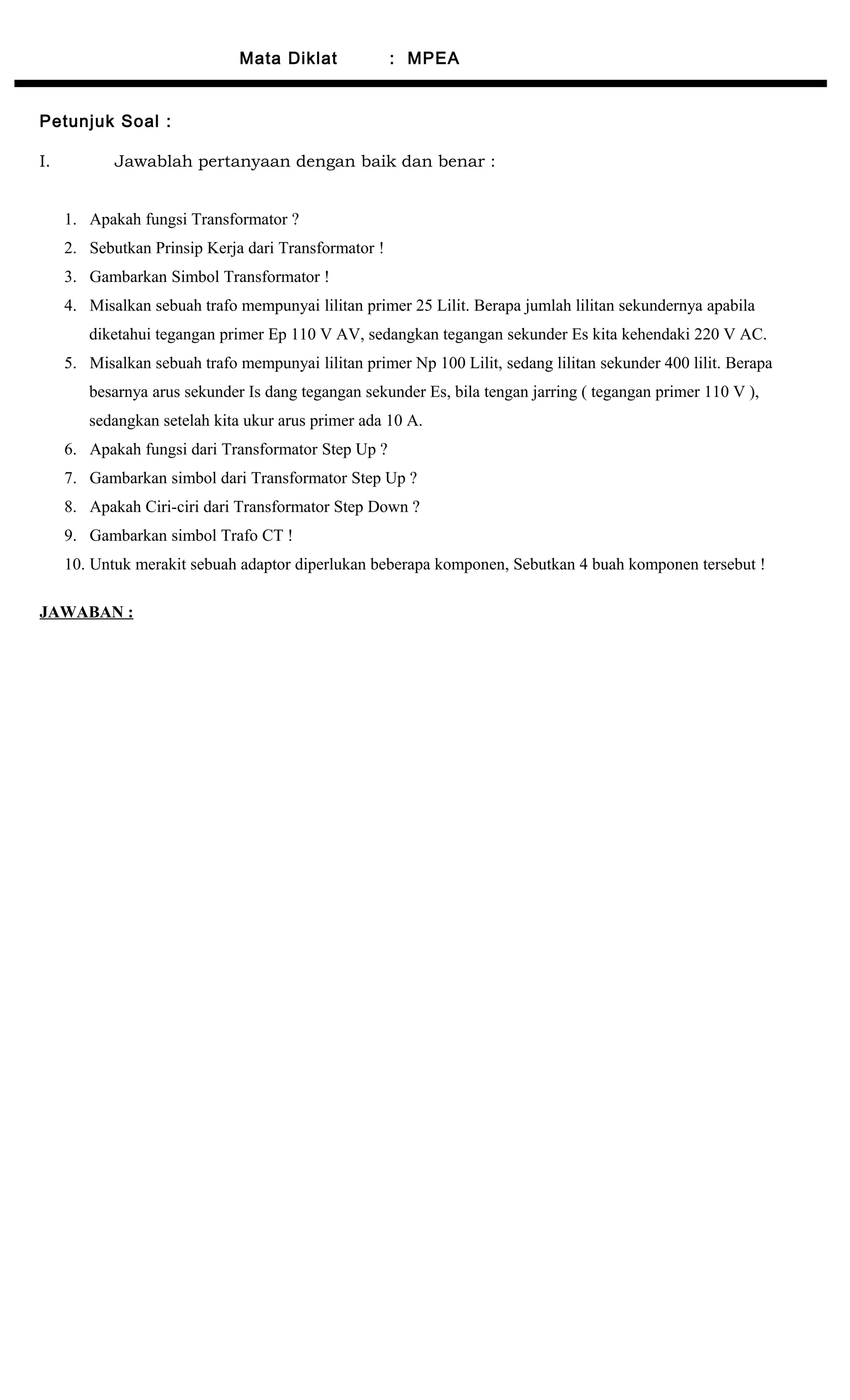

1. Mata Diklat : MPEA
Petunjuk Soal :
I. Jawablah pertanyaan dengan baik dan benar :
1. Apakah fungsi Transformator ?
2. Sebutkan Prinsip Kerja dari Transformator !
3. Gambarkan Simbol Transformator !
4. Misalkan sebuah trafo mempunyai lilitan primer 25 Lilit. Berapa jumlah lilitan sekundernya apabila
diketahui tegangan primer Ep 110 V AV, sedangkan tegangan sekunder Es kita kehendaki 220 V AC.
5. Misalkan sebuah trafo mempunyai lilitan primer Np 100 Lilit, sedang lilitan sekunder 400 lilit. Berapa
besarnya arus sekunder Is dang tegangan sekunder Es, bila tengan jarring ( tegangan primer 110 V ),
sedangkan setelah kita ukur arus primer ada 10 A.
6. Apakah fungsi dari Transformator Step Up ?
7. Gambarkan simbol dari Transformator Step Up ?
8. Apakah Ciri-ciri dari Transformator Step Down ?
9. Gambarkan simbol Trafo CT !
10. Untuk merakit sebuah adaptor diperlukan beberapa komponen, Sebutkan 4 buah komponen tersebut !
JAWABAN :

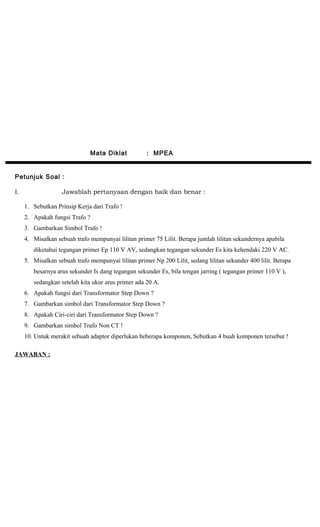

2. Mata Diklat : MPEA
Petunjuk Soal :
I. Jawablah pertanyaan dengan baik dan benar :
1. Sebutkan Prinsip Kerja dari Trafo !
2. Apakah fungsi Trafo ?
3. Gambarkan Simbol Trafo !
4. Misalkan sebuah trafo mempunyai lilitan primer 75 Lilit. Berapa jumlah lilitan sekundernya apabila
diketahui tegangan primer Ep 110 V AV, sedangkan tegangan sekunder Es kita kehendaki 220 V AC.
5. Misalkan sebuah trafo mempunyai lilitan primer Np 200 Lilit, sedang lilitan sekunder 400 lilit. Berapa
besarnya arus sekunder Is dang tegangan sekunder Es, bila tengan jarring ( tegangan primer 110 V ),
sedangkan setelah kita ukur arus primer ada 20 A.
6. Apakah fungsi dari Transformator Step Down ?
7. Gambarkan simbol dari Transformator Step Down ?
8. Apakah Ciri-ciri dari Transformator Step Down ?
9. Gambarkan simbol Trafo Non CT !
10. Untuk merakit sebuah adaptor diperlukan beberapa komponen, Sebutkan 4 buah komponen tersebut !
JAWABAN :

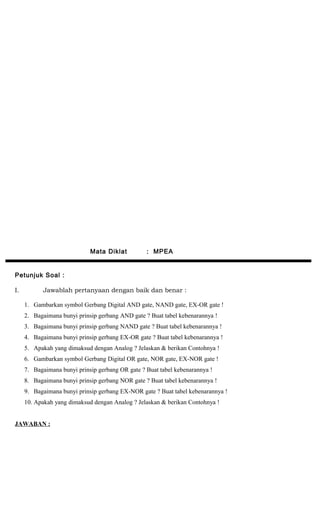

3. Mata Diklat : MPEA
Petunjuk Soal :
I. Jawablah pertanyaan dengan baik dan benar :
1. Gambarkan symbol Gerbang Digital AND gate, NAND gate, EX-OR gate !
2. Bagaimana bunyi prinsip gerbang AND gate ? Buat tabel kebenarannya !
3. Bagaimana bunyi prinsip gerbang NAND gate ? Buat tabel kebenarannya !
4. Bagaimana bunyi prinsip gerbang EX-OR gate ? Buat tabel kebenarannya !
5. Apakah yang dimaksud dengan Analog ? Jelaskan & berikan Contohnya !
6. Gambarkan symbol Gerbang Digital OR gate, NOR gate, EX-NOR gate !
7. Bagaimana bunyi prinsip gerbang OR gate ? Buat tabel kebenarannya !
8. Bagaimana bunyi prinsip gerbang NOR gate ? Buat tabel kebenarannya !
9. Bagaimana bunyi prinsip gerbang EX-NOR gate ? Buat tabel kebenarannya !
10. Apakah yang dimaksud dengan Analog ? Jelaskan & berikan Contohnya !
JAWABAN :

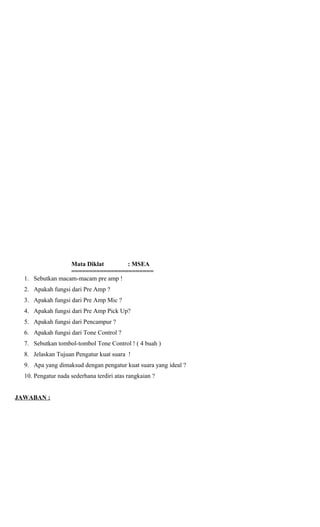

4. Mata Diklat : MSEA
=======================
1. Sebutkan macam-macam pre amp !
2. Apakah fungsi dari Pre Amp ?
3. Apakah fungsi dari Pre Amp Mic ?
4. Apakah fungsi dari Pre Amp Pick Up?
5. Apakah fungsi dari Pencampur ?
6. Apakah fungsi dari Tone Control ?
7. Sebutkan tombol-tombol Tone Control ! ( 4 buah )
8. Jelaskan Tujuan Pengatur kuat suara !
9. Apa yang dimaksud dengan pengatur kuat suara yang ideal ?
10. Pengatur nada sederhana terdiri atas rangkaian ?
JAWABAN :

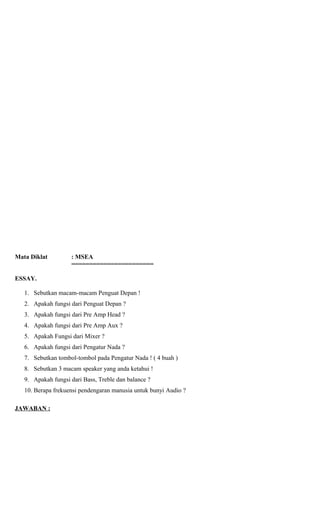

5. Mata Diklat : MSEA
=======================
ESSAY.
1. Sebutkan macam-macam Penguat Depan !
2. Apakah fungsi dari Penguat Depan ?
3. Apakah fungsi dari Pre Amp Head ?
4. Apakah fungsi dari Pre Amp Aux ?
5. Apakah Fungsi dari Mixer ?
6. Apakah fungsi dari Pengatur Nada ?
7. Sebutkan tombol-tombol pada Pengatur Nada ! ( 4 buah )
8. Sebutkan 3 macam speaker yang anda ketahui !
9. Apakah fungsi dari Bass, Treble dan balance ?
10. Berapa frekuensi pendengaran manusia untuk bunyi Audio ?
JAWABAN :

6. Mata Diklat : MSEG
=======================
ESSAY.
1. Apakah yang dimaksud dengan tranduser ?
2. Sebutkan macam-macam tranduser ?
3. Sebutkan 4 karakteristik arah darimana datangnya suara
4. Apa prinsip kerja microphone Carbon !
5. Microphone Carbon biasanya mempunyai impedansi sekitar ….
6. Sebutkan macam-macam dari Game Komersil !
7. Apakah fungsi dari Obeng ? Sebutkan macam-macam Obeng ! ( 3 buah )
8. Sebutkan Peralatan yang ada dalam Toolsheet ! ( 5 buah )
9. Sebuah mikropon pita yang panjangnya 60 mm, menghasilkan kuat medan magnet 100 A/m. Jika
banyaknya lipatan pita 60 Buah. Berapakah kuat arus yang dihasilkan ?
10. Arus 60 mA melewati panjang pita 40 mm banyaknya lekukan 80 buah. Hitunglah kuat medan magnet
yang berada di sekitarnya.
JAWABAN :

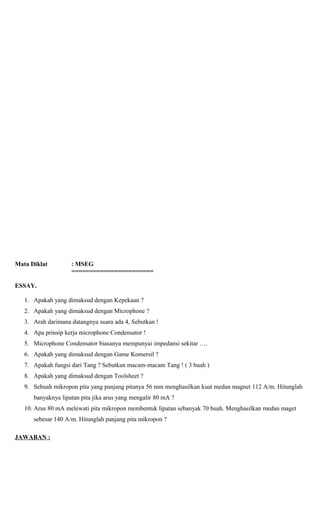

7. Mata Diklat : MSEG
=======================
ESSAY.
1. Apakah yang dimaksud dengan Kepekaan ?
2. Apakah yang dimaksud dengan Microphone ?
3. Arah darimana datangnya suara ada 4, Sebutkan !
4. Apa prinsip kerja microphone Condensator !
5. Microphone Condensator biasanya mempunyai impedansi sekitar ….
6. Apakah yang dimaksud dengan Game Komersil ?
7. Apakah fungsi dari Tang ? Sebutkan macam-macam Tang ! ( 3 buah )
8. Apakah yang dimaksud dengan Toolsheet ?
9. Sebuah mikropon pita yang panjang pitanya 56 mm menghasilkan kuat medan magnet 112 A/m. Hitunglah
banyaknya lipatan pita jika arus yang mengalir 80 mA ?
10. Arus 80 mA melewati pita mikropon membentuk lipatan sebanyak 70 buah. Menghasilkan medan maget
sebesar 140 A/m. Hitunglah panjang pita mikropon ?
JAWABAN :

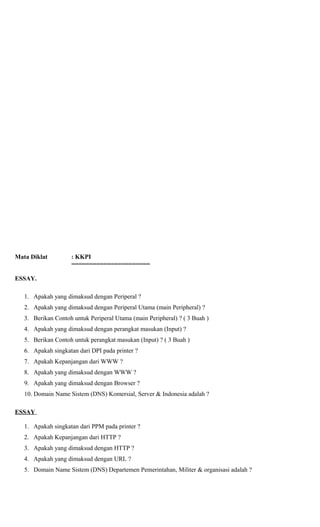

8. Mata Diklat : KKPI
======================
ESSAY.
1. Apakah yang dimaksud dengan Periperal ?
2. Apakah yang dimaksud dengan Periperal Utama (main Peripheral) ?
3. Berikan Contoh untuk Periperal Utama (main Peripheral) ? ( 3 Buah )
4. Apakah yang dimaksud dengan perangkat masukan (Input) ?
5. Berikan Contoh untuk perangkat masukan (Input) ? ( 3 Buah )
6. Apakah singkatan dari DPI pada printer ?
7. Apakah Kepanjangan dari WWW ?
8. Apakah yang dimaksud dengan WWW ?
9. Apakah yang dimaksud dengan Browser ?
10. Domain Name Sistem (DNS) Komersial, Server & Indonesia adalah ?
ESSAY
1. Apakah singkatan dari PPM pada printer ?
2. Apakah Kepanjangan dari HTTP ?
3. Apakah yang dimaksud dengan HTTP ?
4. Apakah yang dimaksud dengan URL ?
5. Domain Name Sistem (DNS) Departemen Pemerintahan, Militer & organisasi adalah ?

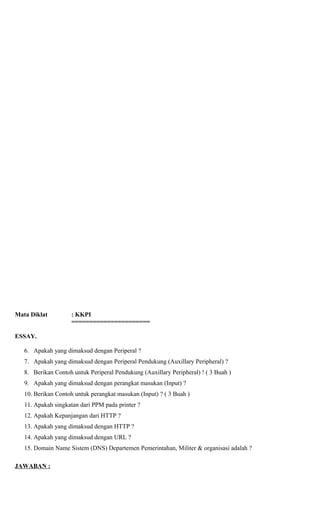

9. Mata Diklat : KKPI
======================
ESSAY.
6. Apakah yang dimaksud dengan Periperal ?
7. Apakah yang dimaksud dengan Periperal Pendukung (Auxillary Peripheral) ?
8. Berikan Contoh untuk Periperal Pendukung (Auxillary Peripheral) ! ( 3 Buah )
9. Apakah yang dimaksud dengan perangkat masukan (Input) ?
10. Berikan Contoh untuk perangkat masukan (Input) ? ( 3 Buah )
11. Apakah singkatan dari PPM pada printer ?
12. Apakah Kepanjangan dari HTTP ?
13. Apakah yang dimaksud dengan HTTP ?
14. Apakah yang dimaksud dengan URL ?
15. Domain Name Sistem (DNS) Departemen Pemerintahan, Militer & organisasi adalah ?
JAWABAN :

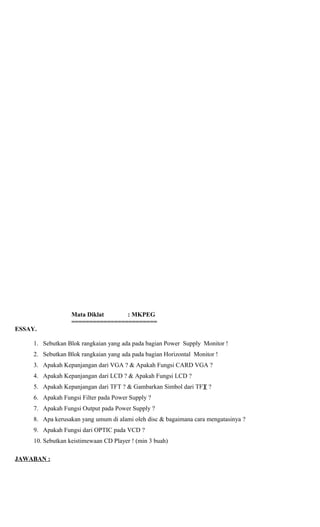

10. Mata Diklat : MKPEG
========================
ESSAY.
1. Sebutkan Blok rangkaian yang ada pada bagian Power Supply Monitor !
2. Sebutkan Blok rangkaian yang ada pada bagian Horizontal Monitor !
3. Apakah Kepanjangan dari VGA ? & Apakah Fungsi CARD VGA ?
4. Apakah Kepanjangan dari LCD ? & Apakah Fungsi LCD ?
5. Apakah Kepanjangan dari TFT ? & Gambarkan Simbol dari TFT ?
6. Apakah Fungsi Filter pada Power Supply ?
7. Apakah Fungsi Output pada Power Supply ?
8. Apa kerusakan yang umum di alami oleh disc & bagaimana cara mengatasinya ?
9. Apakah Fungsi dari OPTIC pada VCD ?
10. Sebutkan keistimewaan CD Player ! (min 3 buah)
JAWABAN :

11. Mata Diklat : MKPEG
========================
ESSAY.
1. Sebutkan Blok rangkaian yang ada pada bagian RGB Monitor !
2. Sebutkan Blok rangkaian yang ada pada bagian vertikal Monitor !
3. Apakah Kepanjangan dari CGA ? & Apakah Fungsi CARD CGA ?
4. Apakah Kepanjangan dari CRT ? & Apakah Fungsi CRT ?
5. Apakah Kepanjangan dari TFD ? & Gambarkan Simbol dari TFD ?
6. Apakah Fungsi Penyearah pada Power Supply ?
7. Apakah Fungsi AC Automatic Regulator pada Power Supply ?
8. Sebutkan empat teknologi utama dalam CD Player ?
9. Apa kerusakan yang umum di alami oleh disc & bagaimana cara mengatasinya ?
10. Apa media yang digunakan untuk menyimpan informasi pada system CD dan apa pula alat pemungut yang
digunakan ?

12. JAWABAN :
