This describes Simple multi-sensor NFC setting method with iOS and android apps.

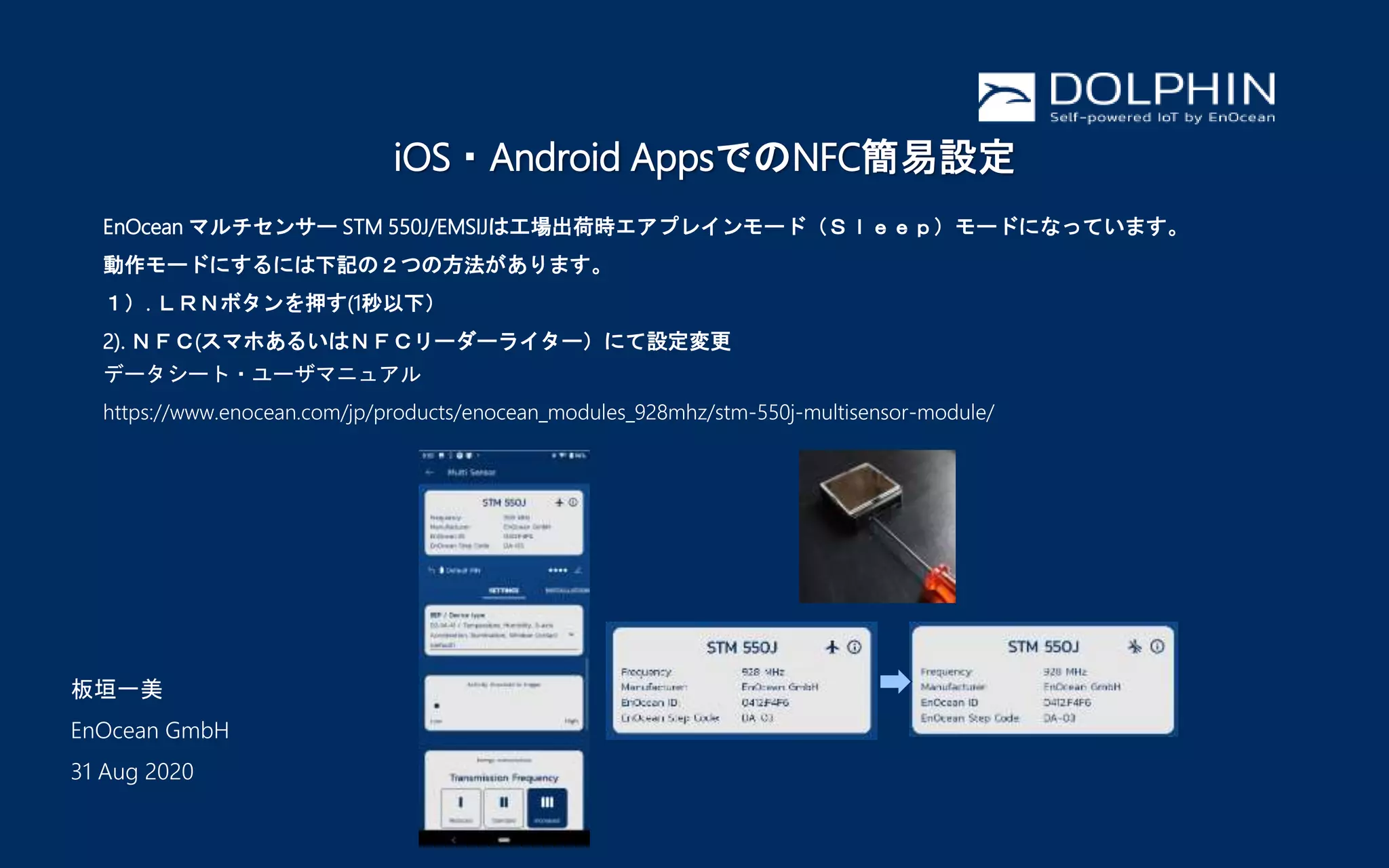

1. iOS・Android AppsでのNFC簡易設定
板垣一美
EnOcean GmbH
31 Aug 2020
EnOcean マルチセンサー STM 550J/EMSIJは工場出荷時エアプレインモード（Ｓｌｅｅｐ）モードになっています。
動作モードにするには下記の２つの方法があります。
１）. ＬＲＮボタンを押す(1秒以下）
2). ＮＦＣ(スマホあるいはＮＦＣリーダーライター）にて設定変更
データシート・ユーザマニュアル
https://www.enocean.com/jp/products/enocean_modules_928mhz/stm-550j-multisensor-module/

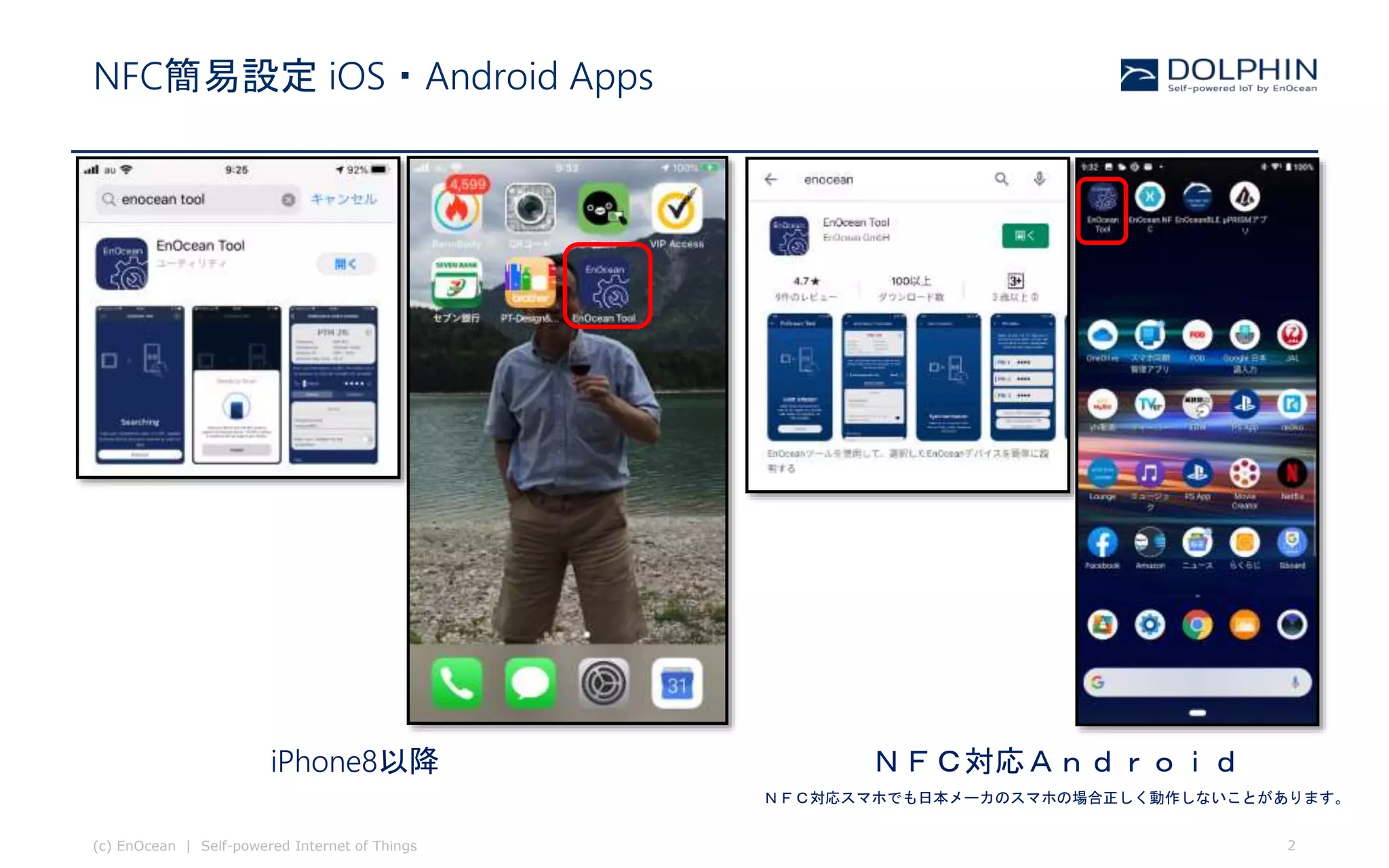

2. NFC簡易設定 iOS・Android Apps
(c) EnOcean | Self-powered Internet of Things 2
iPhone8以降 ＮＦＣ対応Ａｎｄｒｏｉｄ
ＮＦＣ対応スマホでも日本メーカのスマホの場合正しく動作しないことがあります。

3. (c) EnOcean | Self-powered Internet of Things 3

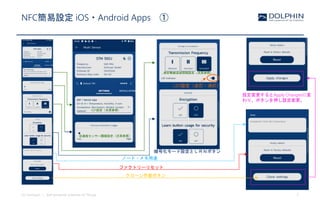

NFC簡易設定 iOS・Android Apps ①
EEP設定（次頁参照）
クローン作製ボタン
ファクトリーリセット
ノート・メモ用途
加速度センサー閾値設定（次頁参照）
測定無線送信間隔設定（次頁参照）
LED設定（点灯・消灯）
設定変更するとApply Changesに変
わり、ボタンを押し設定変更。
暗号化モード設定とＬＲＮボタン

4. EEP(EnOcean Equipment Profile)設定
(c) EnOcean | Self-powered Internet of Things 4
EEP 内容 温度（℃） 湿度(RH) 3軸加速度×G 照度（lx） マグネットセンサ その他情報
D2-14-41
温度・湿度・3軸加速度・照度・窓
開閉
-40～+60 0～100 -2.5～+2.5 0～100K Open or Close 3軸加速度測定: 定期測定or閾値以上
D2-14-40 温度・湿度・3軸加速度・照度 -40～+60 0～100 -2.5～+2.5 0～100K - 3軸加速度測定: 定期測定or閾値以上
A5-02-05 温度 0～+40 - - - - -
A5-04-01 温度・湿度 0～+40 0～100 - - - -
A5-04-03 温度・湿度 -20～+40 0～100 - - - -
A5-06-02 照度 - - - 0～1,020 - 蓄電デバイス電圧
A5-06-03 照度 - - - 0～1,000 - 蓄電デバイス電圧
D5-00-01 窓開閉 - - - - Open or Close -
A5-14-05 振動/傾き - - - - 蓄電デバイス電圧+閾値以上or以下
Signal Telegram: 蓄電デバイス電圧・PV発電・バックアップバッテリー電圧状態（測定・送信頻度はNFC Writerで設定)

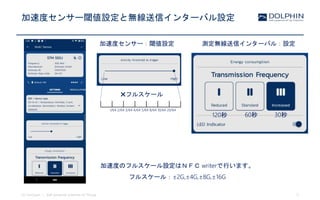

5. 加速度センサー閾値設定と無線送信インターバル設定
(c) EnOcean | Self-powered Internet of Things 5
加速度センサー：閾値設定 測定無線送信インターバル：設定
120秒 60秒 30秒
1/64 2/64 3/64 4/64 5/64 8/64 10/64 20/64
✖フルスケール
加速度のフルスケール設定はＮＦＣ writerで行います。
フルスケール：±2G,±4G,±8G,±16G

6. (c) EnOcean | Self-powered Internet of Things 6

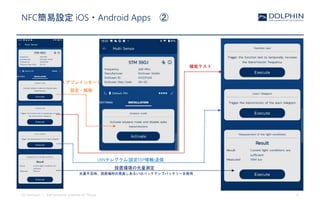

NFC簡易設定 iOS・Android Apps ②
エアプレインモード
設定・解除
機能テスト
LRNテレグラム(設定EEP情報)送信
設置環境の光量測定
光量不足時、設置場所の見直しあるいはバックアップバッテリーを使用

7. (c) EnOcean | Self-powered Internet of Things 7

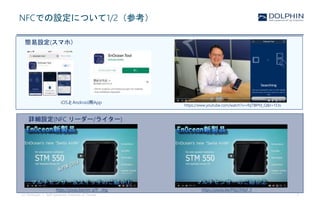

NFCでの設定について1/2（参考）
https://youtu.be/nm_a7F__vhg https://youtu.be/PNj33VlyF_Y
https://www.youtube.com/watch?v=rfqTBlPfd_Q&t=133s
iOSとAndroid用App
簡易設定(スマホ）
詳細設定(NFC リーダー/ライター)

8. (c) EnOcean | Self-powered Internet of Things 8

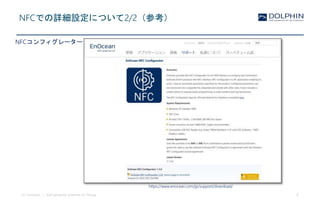

NFCでの詳細設定について2/2（参考）
https://www.enocean.com/jp/support/download/
NFCコンフィグレーター

9. 9(c) EnOcean | Self-powered Internet of Things
