IoT通信情報交換会 | 今だから整理しておきたいすぐ使える IoT 向け無線通信の種類と概要
IoT通信情報交換会 今だから整理しておきたいすぐ使える IoT 向け無線通信の種類と概要 株式会社ソラコム テクノロジー・エバンジェリスト 松下 享平
More Related Content
Similar to IoT通信情報交換会 | 今だから整理しておきたいすぐ使える IoT 向け無線通信の種類と概要
IoT通信情報交換会 | 今だから整理しておきたいすぐ使える IoT 向け無線通信の種類と概要
- 1. 今だから整理しておきたい すぐ使える IoT 向け無線通信の種類と概要 IoT通信/情報交換会 Jan. 13, 2019 / Seeed 株式会社ソラコム テクノロジー・エバンジェリスト 松下 享平 (ma2shita@soracom.jp / Max)
- 2. 自己紹介 株式会社ソラコム / テクノロジー・エバンジェリスト 松下享平 (まつした こうへい) “Max” 静岡県民 🗻 新幹線通勤族 🚅 経歴: 東証二部ハードウェア・メーカーで 情シス, EC 事業, 調達部門長, IoT 事業開発 → 現職 年間登壇数 約140回 好きなソラコムサービス • SORACOM Air メタデータサービス • SORACOM Funnel • soracom-cli Facebook, Twitter: ma2shita

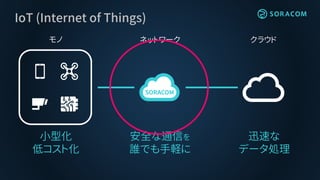

- 3. クラウドネットワークモノ IoT (Internet ofThings) 小型化 低コスト化 迅速な データ処理 安全な通信を 誰でも手軽に
- 4. センサー素子 マイコン 基地局 クラウド アプリケーションモノネットワーク I2C SPI UART 1-wire 接点 近距離 (無線)通信 ～1km 中・長距離無線通信バス通信 ゲートウェイ アクセスポイント
- 5. IoT を取り巻く通信の進化 Wi-Fi PAN BLE, ZigBee,Wi-SUN LPWAN LoRaWAN, SigFox Cat. M1, NB-IoT 通信距離10m 30m 1km 10km 消費電流 100mA 20mA 通信速度 100bps 1kbps 1Mbps 10Mbps 450Mbps NFC RFID 5G セルラー 3G, LTE(4G)

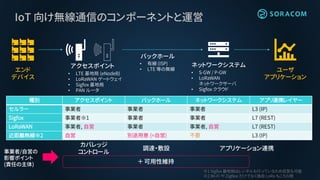

- 6. IoT 向け無線通信のコンポーネントと運営 エンド デバイス アクセスポイント ネットワークシステム ユーザ アプリケーション •LTE 基地局 (eNodeB) • LoRaWAN ゲートウェイ • Sigfox 基地局 • PAN ルータ • S-GW / P-GW • LoRaWAN ネットワークサーバ • Sigfox クラウド 種別 アクセスポイント バックホール ネットワークシステム アプリ連携レイヤー セルラー 事業者 事業者 事業者 L3 (IP) Sigfox 事業者※1 事業者 事業者 L7 (REST) LoRaWAN 事業者, 自営 事業者 事業者, 自営 L7 (REST) 近距離無線※2 自営 別途用意 (=自営) 不要 L3 (IP) バックホール ※1 Sigfox 基地局はレンタルも行っているため自営も可能 ※2 Wi-Fi や ZigBee だけでなく独自 LoRa もこちら側 カバレッジ コントロール アプリケーション連携調達・敷設 ＋ 可用性維持 • 有線 (ISP) • LTE 等の無線 事業者/自営の 影響ポイント (責任の主体)

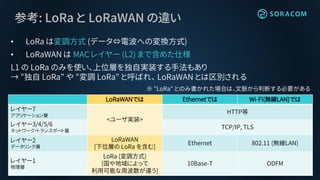

- 7. 参考: LoRa とLoRaWAN の違い • LoRa は変調方式 (データ⇔電波への変換方式) • LoRaWAN は MAC レイヤー (L2) まで含めた仕様 L1 の LoRa のみを使い、上位層を独自実装する手法もあり → "独自 LoRa" や "変調 LoRa" と呼ばれ、 LoRaWAN とは区別される ※ "LoRa" とのみ書かれた場合は、文脈から判断する必要がある LoRaWANでは Ethernetでは Wi-Fi(無線LAN)では レイヤー7 アプリケーション層 <ユーザ実装> HTTP等 レイヤー3/4/5/6 ネットワーク・トランスポート層 TCP/IP, TLS レイヤー2 データリンク層 LoRaWAN [下位層の LoRa を含む] Ethernet 802.11 (無線LAN) レイヤー1 物理層 LoRa (変調方式) [国や地域によって 利用可能な周波数が違う] 10Base-T ODFM

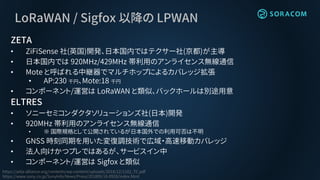

- 8. LoRaWAN / Sigfox以降の LPWAN ZETA • ZiFiSense 社(英国)開発、日本国内ではテクサー社(京都)が主導 • 日本国内では 920MHz/429MHz 帯利用のアンライセンス無線通信 • Mote と呼ばれる中継器でマルチホップによるカバレッジ拡張 • AP:230 千円、Mote:18 千円 • コンポーネント/運営は LoRaWAN と類似、バックホールは別途用意 ELTRES • ソニーセミコンダクタソリューションズ社(日本)開発 • 920MHz 帯利用のアンライセンス無線通信 • ※ 国際規格として公開されているが日本国外での利用可否は不明 • GNSS 時刻同期を用いた変復調技術で広域・高速移動カバレッジ • 法人向けかつプレではあるが、サービスイン中 • コンポーネント/運営は Sigfox と類似 https://zeta-alliance.org/contents/wp-content/uploads/2018/12/1102_TC.pdf https://www.sony.co.jp/SonyInfo/News/Press/201809/18-0928/index.html

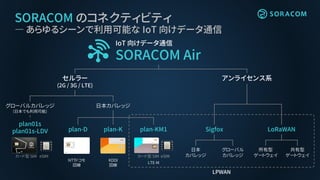

- 9. SORACOM のコネクティビティ ― あらゆるシーンで利用可能なIoT 向けデータ通信 IoT 向けデータ通信 SORACOM Air グローバルカバレッジ (日本でも利用可能) カード型 SIM eSIM plan01s plan01s-LDV セルラー (2G / 3G / LTE) 日本カバレッジ plan-D plan-K カード型 SIM eSIM NTTドコモ 回線 plan-KM1 KDDI 回線 LTE-M LPWAN Sigfox LoRaWAN 所有型 ゲートウェイ 共有型 ゲートウェイ 日本 カバレッジ グローバル カバレッジ アンライセンス系
- 10. SORACOM で今すぐ利用可能な 3G/LTEデバイス 通信モジュール • 技適取得済み • Mini PCIe, LCC • UART I/F & ATコマンド 制御 ※開発ボード +アンテナ付きキットあり (別売り) USB ドングル型モデム • 3G, LTE, グローバルネットワーク等のカバレッジ対応 • Windows, macOS, Linux 等の各種 OS で利用可能 AK-020 MS2131i-8 GH-UDG-MCLTEC MS2372h-607 plan-D plan-D plan01s plan-D plan-K plan-D plan01s 3G 3G 3G / LTE LTE UC20-G EC21-J 3G LTE plan-D plan01s plan-D

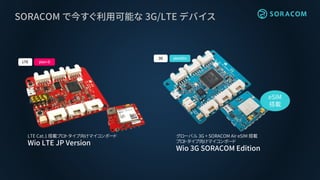

- 11. SORACOM で今すぐ利用可能な 3G/LTEデバイス LTE Cat.1 搭載プロトタイプ向けマイコンボード Wio LTE JP Version グローバル 3G + SORACOM Air eSIM 搭載 プロトタイプ向けマイコンボード Wio 3G SORACOM Edition plan-DLTE plan01s3G eSIM 搭載

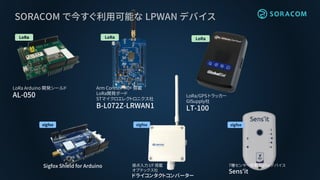

- 12. SORACOM で今すぐ利用可能な LPWANデバイス Sigfox Shield for Arduino 接点入力 I/F 搭載 オプテックス社 ドライコンタクトコンバーター 7種センサー搭載 Sigfoxデバイス Sens’it LoRa Arduino 開発シールド AL-050 Arm Coretex-M0+ 搭載 LoRa開発ボード STマイクロエレクトロニクス社 B-L072Z-LRWAN1 LoRa/GPS トラッカー GISupply社 LT-100

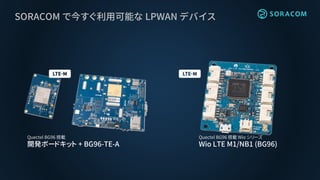

- 13. SORACOM で今すぐ利用可能な LPWANデバイス Quectel BG96 搭載 開発ボードキット + BG96-TE-A Quectel BG96 搭載 Wio シリーズ Wio LTE M1/NB1 (BG96)
- 14.

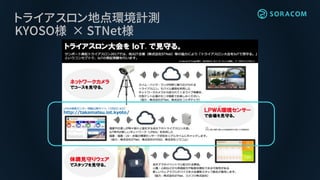

- 15.

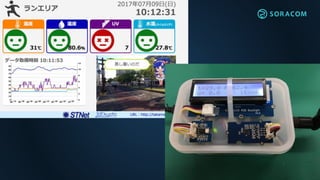

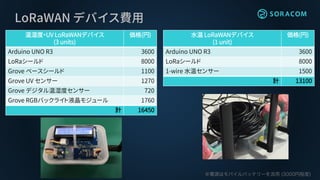

- 17. 温湿度・UV LoRaWANデバイス (3 units) 価格(円) ArduinoUNO R3 3600 LoRaシールド 8000 Grove ベースシールド 1100 Grove UV センサー 1270 Grove デジタル温湿度センサー 720 Grove RGBバックライト液晶モジュール 1760 計 16450 水温 LoRaWANデバイス (1 unit) 価格(円) Arduino UNO R3 3600 LoRaシールド 8000 1-wire 水温センサー 1500 計 13100 LoRaWAN デバイス費用

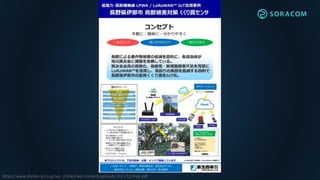

- 18.
- 19. お客様事例: 博報堂アイ・スタジオ様 山の中にゲートウェイを設置し、登 山者が携帯する LoRaWANデバ イスから位置情報を送信 登山者情報を3Dマップ上に可視 化 携帯通信網が入らない山 で登山者データを取得、遭 難防止に活用
- 20.

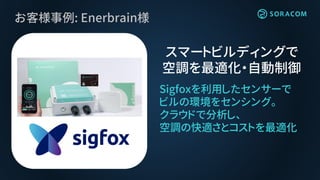

- 21.
- 23. Niantic, Inc., アストロスケール,glafit, ソースネクスト, JapanTaxi, クックパッド, freee, 及川氏, AWS, i Smart Technologies, リンクウィズ, ACSL, 富士山の銘水, SONY
