Wakayama.rbボードの話

1. 山本三七男(たろサ)
Wakayama.rb
ボードの紹介

2. 自己紹介

3. 3
自己紹介
有田市
ありだ
た
ち
う
お
みかん

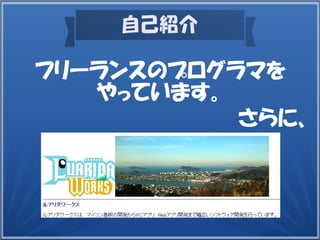

4. 自己紹介
フリーランスのプログラマを
やっています。
さらに、

5. 5

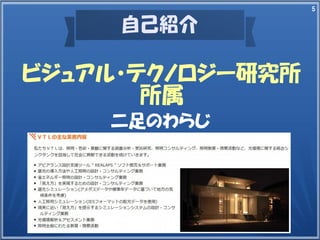

自己紹介
二足のわらじ
ビジュアル・テクノロジー研究所
所属

6. 6

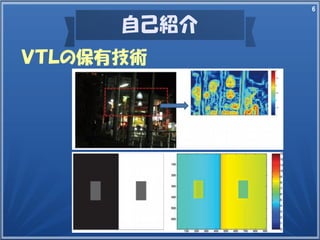

ＶＴＬの保有技術
自己紹介

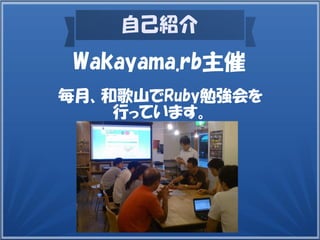

7. 自己紹介
毎月、和歌山でRuby勉強会を
行っています。
Wakayama.rb主催

8. 発足の秘密
Wakayama.rb
発足の理由！！
帰りの紀州路快速で
何が話されたか?
発表の最後に！

9. Wakayama.rb
(WRB)ボード

10. 10
WRBボード
mrubyボード設計・製作
Arduinoと同じ
ようなメソッドを
備えつつ、プロ
グラミングは
rubyで行う。

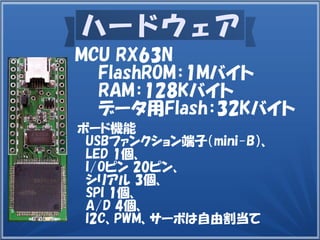

11. ハードウェア
ボード機能
USBファンクション端子（mini-B）、
LED 1個、
I/Oピン 20ピン、
シリアル 3個、
SPI 1個、
A/D 4個、
I2C、PWM、サーボは自由割当て
MCU RX63N
FlashROM：1Mバイト
RAM：128Kバイト
データ用Flash：32Kバイト

12. ピンアサイン
RESET
GND
5V
3.3V
A0
A1
A3
A2
13
12
11
109
8
7
6
5
4
3
2
19
18
1
0
DA1
Serial1
Serial3
Serial2
SPI
CLK
CS0
SPI CS1
SPI CS2
SPI CS3
P20
P21
PC0
PC1
PC2
P12
P13
P50
P52
P32
P33
P05
P43
P42
P41
P40
PC5
PC7
PC6
PC4
赤文字ピン番は
5Vトレラント
RX63Nピン番号
RX63Nピン番号
14
15
16
17
Serial0
USB

13. RESET
GND
5V
3.3V
A0
A1
A3
A2
13
12
11
109
8
7
6
5
4
3
2
19
18
1
0
DA1
Serial1
Serial3
Serial2
SPI
CLK
CS0
SPI CS1
SPI CS2
SPI CS3
P20
P21
PC0
PC1
PC2
P12
P13
P50
P52
P32
P33
P05
P43
P42
P41
P40
PC5
PC7
PC6
PC4
赤文字ピン番は
5Vトレラント
RX63Nピン番号
RX63Nピン番号
14
15
16
17
Serial0
USB
P55
P34
P26
P25
PB5
PB3
PE1
P27
P30
P31
P15

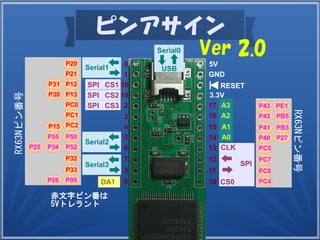

ピンアサイン
Ver 2.0

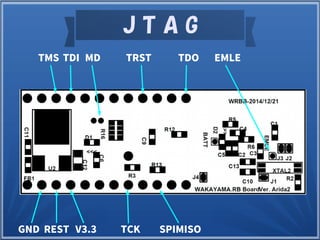

14. TCK
TRSTMD
SPIMISO
TDITMS TDO
GND REST
EMLE
V3.3
J T A G

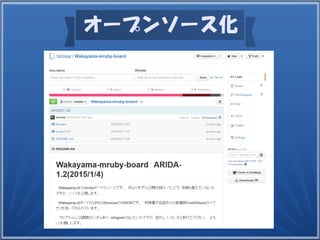

15. オープンソース化

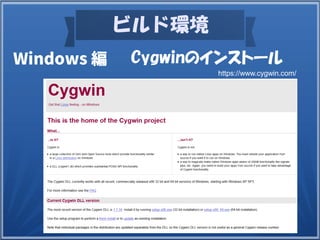

16. ビルド環境
Windows 編 Cygwinのインストール
https://www.cygwin.com/

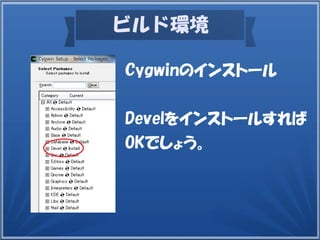

17. ビルド環境
Cygwinのインストール
Develをインストールすれば
OKでしょう。

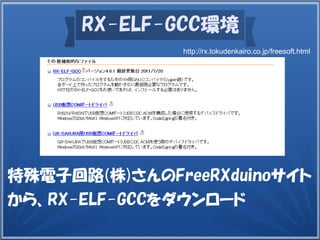

18. RX-ELF-GCC環境
特殊電子回路(株)さんのFreeRXduinoサイト
から、RX-ELF-GCCをダウンロード
http://rx.tokudenkairo.co.jp/freesoft.html

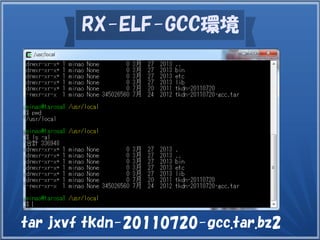

19. RX-ELF-GCC環境
tar jxvf tkdn-20110720-gcc.tar.bz2

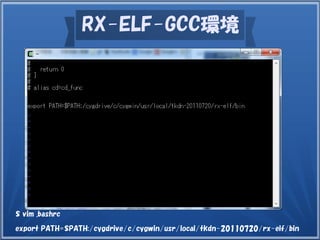

20. RX-ELF-GCC環境
$ vim .bashrc
export PATH=$PATH:/cygdrive/c/cygwin/usr/local/tkdn-20110720/rx-elf/bin

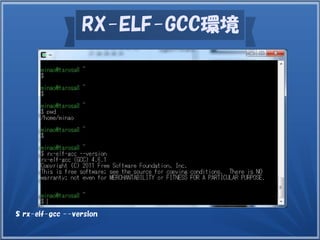

21. RX-ELF-GCC環境
$ rx-elf-gcc --version

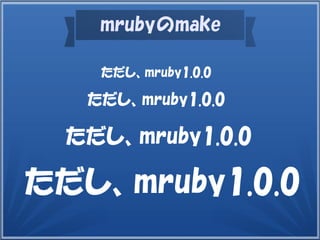

22. mrubyのmake
ただし、mruby1.0.0
ただし、mruby1.0.0
ただし、mruby1.0.0
ただし、mruby1.0.0

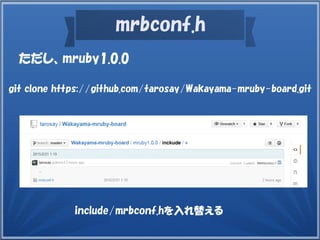

23. mrbconf.h
ただし、mruby1.0.0
include/mrbconf.hを入れ替える
git clone https://github.com/tarosay/Wakayama-mruby-board.git

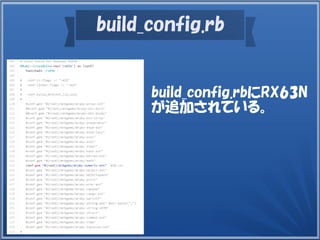

24. build_config.rbにRX63N
が追加されている。
build_config.rb

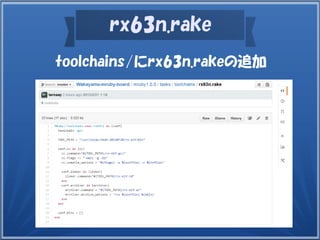

25. rx63n.rake
toolchains/にrx63n.rakeの追加

26. mruby make
$ make

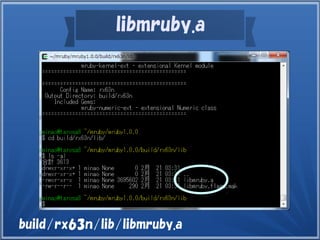

27. libmruby.a
build/rx63n/lib/libmruby.a

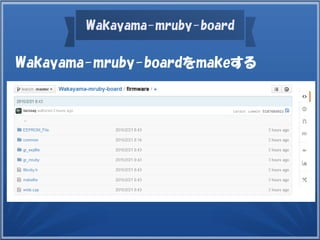

28. Wakayama-mruby-board
Wakayama-mruby-boardをmakeする

29. Wakayama-mruby-board
Wakayama-mruby-boardをmakeする

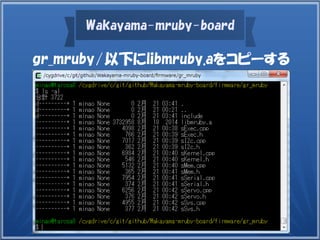

30. Wakayama-mruby-board

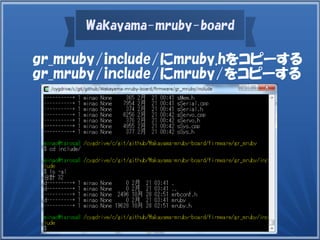

gr_mruby/以下にlibmruby.aをコピーする

31. Wakayama-mruby-board
gr_mruby/include/にmruby.hをコピーする
gr_mruby/include/にmruby/をコピーする

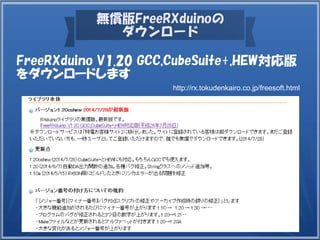

32. 無償版FreeRXduinoの
ダウンロード
FreeRXduino V1.20 GCC,CubeSuite+,HEW対応版
をダウンロードします
http://rx.tokudenkairo.co.jp/freesoft.html

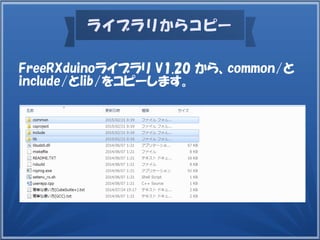

33. ライブラリからコピー
FreeRXduinoライブラリ V1.20 から、common/と
include/とlib/をコピーします。

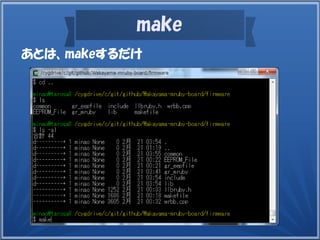

34. make
あとは、makeするだけ

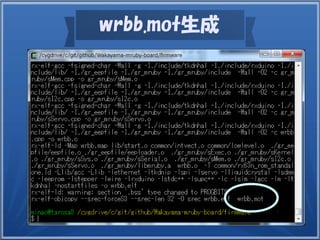

35. wrbb.mot生成

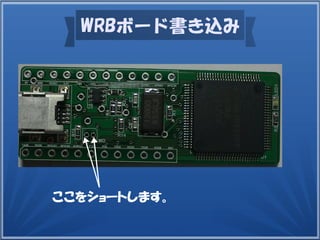

36. WRBボード書き込み

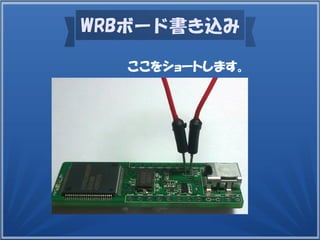

ここをショートします。

37. WRBボード書き込み
みんな持ってる
ブレッドボード用配線

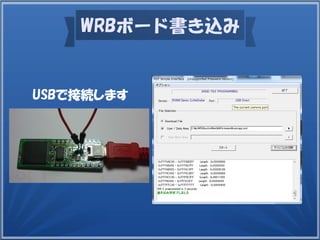

38. WRBボード書き込み
ここをショートします。

39. WRBボード書き込み
USBで接続します

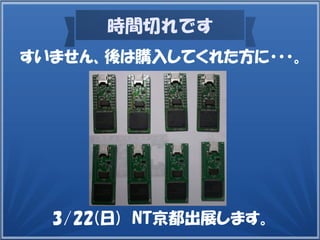

40. 時間切れです
すいません、後は購入してくれた方に・・・。
3/22(日) NT京都出展します。

41. とはいうものの

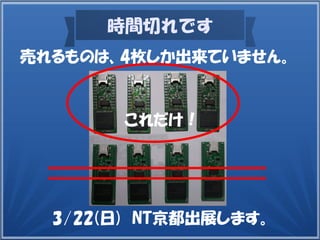

42. 時間切れです
売れるものは、4枚しか出来ていません。
3/22(日) NT京都出展します。
これだけ！

43. 最 後 に

44. 44

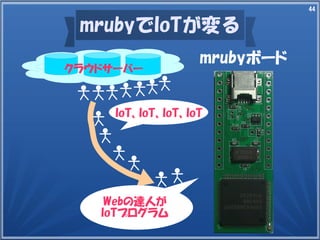

小 桜
mrubyでIoTが変る
クラウドサーバー
Webの達人が
IoTプログラム
IoT、IoT、IoT、IoT
mrubyボード

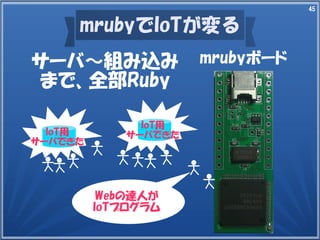

45. 45
Webの達人が
IoTプログラム
IoT用
サーバできたIoT用
サーバできた
mrubyでIoTが変る
サーバ～組み込み
まで、全部Ruby
mrubyボード

46. 46
組み込み-クラウド
分散処理
46
Wakayama.rb
発足の理由

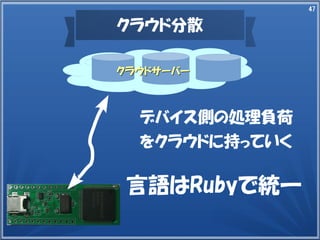

47. 47
クラウド分散
デバイス側の処理負荷
をクラウドに持っていく
クラウドサーバークラウドサーバー
言語はRubyで統一

48. ご清聴ありがとう
ございました
2/22(日) 明日、 Wakayama.rb開催
