Документ представляет обзор услуг цифрового широкополосного телевидения и технологий двойного, тройного и четверного обслуживания, предложенных АО «Казахтелеком». Он охватывает эволюцию рынка, развитие услуг IP-TV, SIP телефонии и стратегию пакетного предоставления услуг, а также планы по увеличению числа абонентов до 2015 года. В документе также обсуждаются технические решения и преимущества для субоператоров.

1. Цифровое широкополосное TV, CATV, IP-
TV. Какие планы для Double Play, Triple
Play, Quad play?
Аскар Есеркегенов
Коммерческий Директор
АО”Казахтелеком”
Представлено на Digital Communications Event 2010
21 сентября 2010 г.
г. Алматы

2. Содержание
 Введение
 Основные тенденции рынка, эволюция рынка
 Услуги широкополосного доступа
 Широкополосный IP-TV
 Услуги SIP телефонии (ID phone)
 Услуги FMC

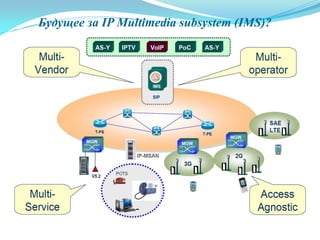

 Будущее за IMS?
 Пакетное предоставление услуг в АО
«Казахтелеком»

3. Quad PlayTriple PlayDouble Play
VoiceIP+Internet VoiceIP+Internet
+IPTV
VoiceIP+Internet+IPTV+
- FMC (GSM+SIP, Wi-Fi+SIP)
- LTE
- EVDO
- Wi-Fi
Double Play, Triple Play, Quad play

4. Что такое Double Play, Triple Play, Quad Play?
Double Play, Triple
Play, Quad Play не
технологии
Double Play, Triple
Play, Quad Play не
услуги
xPlay - это концепция организации и предоставления услуг
Double Play, Triple
Play, Quad Play не
оборудование

5. Эволюция xPlay
VoiceIP
Data
Video
Mobility
Youtube,
Google,
Kiwi
TDM NGN SIP FMC IMS core
ADSL FTTHVDSL ETTH
IP-TV Internet TV HD 3D
Quad Play = Triple Play + Мобильность
WI-FI FMCEVDO LTE IMSWI-MAX
Единый портал
Пакетные предложения
услуг Единый биллинг
Стратегия
доставки
услуг

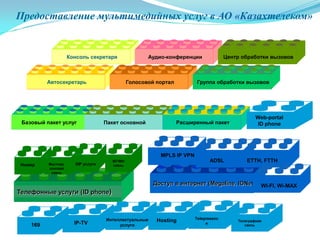

6. Предоставление мультимедийных услуг в АО «Казахтелеком»
Basic PackBasic PackКонсоль секретаря Basic PackBasic PackАудио-конференции
Basic PackBasic PackБазовый пакет услуг Basic PackBasic PackПакет основной
Basic PackBasic PackАвтосекретарь
Basic PackBasic Pack
Basic PackBasic Pack
Телефонные услуги (ID phone)
Доступ в интернет (Megaline, IDNet)
Номер Местная,
зоновая
связь
SIP услуги
МГ/МН
связь
MPLS IP VPN
ADSL
Basic PackBasic PackГолосовой портал
Basic PackBasic PackЦентр обработки вызовов
Basic PackBasic PackГруппа обработки вызовов
Дополнительные сервисы
Basic PackBasic PackРасширенный пакет
Web-portal
ID phone
ETTH, FTTH
IP-TV
Интеллектуальные
услуги
Hosting
WI-FI, Wi-MAX
Telepresenc
e
Телеграфная
связь169

7. Услуги широкополосного доступа
Megaline, ID-Net

8. Предоставление услуг широкополосного доступа
Internet EVDO (Jet)ETTH, FTTH (IDNet)
WI-FI, Wi-MAX (Megaline)
ADSL (Megaline)

9. Развитие услуги широкополосного доступа в Интернет
Абоненты ШПД АО "Казахтелеком" на 2005-2014гг.
(тыс. портов)
-
100,0
200,0
300,0
400,0
500,0
600,0
700,0
800,0
900,0
2005 2006 2007 2008 2009 2010 2011
Абоненты ШПД АО "Казахтелеком"
6,6 25,5
147,0
319,2
530,0
669,0
821,0
Услуга под брендом Megaline
предоставляется посредством
технологии ADSL c 2005 года
В 2010 начато предоставление
услуги по технологиям FTTx (ETTH,
G-PON под брендом iD-Net

10. Технологии построения «последней мили»
для предоставления высокоскоростного доступа в Интернет
ETTH
G-PON

11. Предоставление услуг ПД по технологии EV-DO
на основе сети WLL-CDMA
Год Абоненты
2009 3 708
2010 22 815
2011 53 955
2012 75 387
2013 88 691

12. Широкополосное IP-TV

13. 8 910
27 781
62 065
Факт 2009 Оценка 2010 План 2011
Развитие услуги IP TV в Казахстане
Количество абонентов iD TV
Услуга IP TV запущена в
коммерческую
эксплуатацию
c февраля 2009 года под
брендом «iD TV»
География:
11 областей Республики
Казахстан
В 2011 году
Планируется предоставление
услуги во всех областях и
увеличение количества
абонентов до 62 тыс.

14. Предоставление услуг IP-TV (ID-TV)
Интернет
Дополнительные
услуги
Интернет- Web Browsing
Интеграция с
приложениями
Core Network
Программа
передач (EPG)
Виртуальный
кинозал
Интеграция с
VoIP
Видео по
запросу (VOD)
Распространенные
услуги
Управление
подпиской с
STB
IP -радио
Виртуальный
STB Установка
напоминаний
Музыка по
запросу
Многоязычность
Timeshift TV
Replay TV Видеомагнитофон
Enternet
Explorer
Mozilla

15. К чему стремятся операторы связи?
Универсальные решения по IP-TV
Операторы связи будут стремиться к осуществлению
концепции «цифровой контент в любом месте и на
любом устройстве», объединяющую следующие
технологии:
 IPTV в сети оператора на приставках и
компьютерах (мобильных терминалах)
 Решение для гибридных сетей IPTV/DVB
 Интернет-ТВ (передача шифрованного контента)
для любого пользователя Интернета, в т.ч.
вещание и закачка контента на мобильные
устройства, подключенные к интернету с
помощью любой из стандартных технологий:
GPRS, EDGE, EVDO, WiFi, WiMAX
 Мобильное телевидение в стандарте DVB-H
IPTV/DVB
IPTV/Интернет-ТВ
Интернет-ТВ/DVB-H

16. АО «Казахтелеком»
АО «Казахтелеком», Казахстан
Цель: создание национальной сети IPTV
Технические средства:
 Middleware: IPSoft iVision
 Видеосервер: IPSoft iStream + IPSoft DMA
 CAS/DRM: SecureMedia Encryptonite ONE™
 Система мониторинга: IneoQuest
 Абонентские устройства: ADB 3800W+ AmiNET 130
 Оборудование для приѐма сигнала: Tandberg Television,
Motorola, Scientific Atlanta
 Стримеры: Tandberg Television
 Начало вещания: февраль 2009, на сегодня около 10 тыс.
абонентов

17. Комплексное решение IPTV

18. Компоненты решения
Интерфейс администратора Интерфейс пользователя
IPSoft iVision IPTV Middleware
IPSoft iVision PC Solution

19. Дополнительные возможности IP-TV
 Мозаика телеканалов (Mosaic View)
 Пауза ТВ (Pause Live TV)
 Система быстрой навигации по
видеотеке iCode
 Виртуальный кинозал (PPV/NVOD)
 Видео по запросу (VOD)
 Музыка по запросу (MOD)
 Сетевой видеомагнитофон (nPVR)
 Повторное вещание передач (ReplayTV
или TimeShift TV)
 Поддержка ПК-плееров
 Дистрибуция видеоконтента
 Статистика просмотров
 Мобильное вещание
 IP-Телевидение (IPTV)
 EPG по каналам и Grid EPG
 Установка напоминаний (Reminders)
 Многоязычность портала
(Multilanguage)
 Звуковые дорожки и субтитры на
нескольких языках
 Управление подпиской с STB
(Subscription Management)
 IP-Радио (IPRadio)
 Универсальный поиск по контенту
 Интеграция с IP-телефонией
 Вставка /замена рекламы
 Интернет-телевидение

20. Мозаика телеканалов

21. Pause Live TV
 Мозаика телеканалов
 Пауза ТВ
 iCode

22. Видео по запросу
 IP-Телевидение (IPTV)
 EPG по каналам и Grid EPG
 Установка напоминаний (Reminders)

23. Звуковые дорожки и субтитры
 Виртуальный кинозал (PPV/NVOD)
 Видео по запросу (VOD)
 Сетевой видеомагнитофон (nPVR)

24. Универсальный поиск
 Повторное вещание передач (ReplayTV или
TimeShift TV)
 Музыка по запросу (MOD)
 Универсальный поиск по контенту

25. Сетевой видеомагнитофон

26. Обмен мгновенными сообщениями
 Обмен сообщениями между
пользователями системы IPTV
 Ввод информации: пульт в режиме sms,
виртуальная клавиатура на экране
телевизора. В дальнейшем инфракрасная
клавиатура или USB
 Сообщения появляются поверх всех
сервисов
 Идентификация присутствия в сети

27. Электронная почта на приставке
 Получение и отправка писем в портале IPTV
 Ввод информации: пульт в режиме sms,
виртуальная клавиатура на экране телевизора.
В дальнейшем инфракрасная клавиатура или
USB
 Поддержка внешних почтовых ящиков
 Информирование о новых письмах в
пользовательском интерфейсе

28. Головной оператор
 Управление бизнес-процессами,
разработка тарифных планов и контроль
над предоставлением услуг конечным
абонентам
 Выбор, агрегация контента
 Установка системы шифрования
(CA/DRM), которая будет
распространяться на системы всех
субоператоров
 Генерация продуктовых предложений и
отдельных услуг для конечных
пользователей

29. Преимущества для субоператора
 Значительное сокращение расходов на
введение периферийного узла
 Готовое бизнес-решение с уже
определенным набором услуг и
контента
 Отсутствие необходимости
взаимодействия с владельцами контента
 Разная степень зависимости от
головного оператора, которая
определяется набором компонентов
IPTV в сети субоператора

30. Интернет-вещание
 Развертывание системы
интернет-телевидения на PC,
STB и Mobile
 Поддержка CA/DRM Securemedia
 Поддерживаемые сервисы:
 Телевизионные каналы
 Видео по запросу
 Запись контента
 Управление подпиской
 Интеграция с камерами
наблюдения
Интерактивны
й просмотр
эфирных и
виртуальных
телеканалов
Доступ к архиву
фильмов и
телепередач
Запись и
отложенный
просмотр
телепередач
Интеграция с
камерами
наблюдения

31. Интеграция с камерами
 Интеграция с уличными
камерами видеонаблюдения
 Просмотр изображения с
любого устройства,
подключенного к Интернет
 Интеграция с частными
камерами с ограничением
доступа для просмотра

32. Услуги SIP телефонии (ID phone)

33. 9 208
28 750
70 000
Факт 2009 Оценка 2010 План 2011
Развитие услуги iD Phone
Количество номеров iD Phone
Услуга SIP телефонии
запущена в коммерческую
эксплуатацию
c февраля 2009 года под
брендом iD Phone
География:
Республика Казахстан
В 2011 году
Планируется подключить 70
тыс. номеров

34. Услуги на базе платформы SIP телефонии (ID-Phone)
IP CENTREX
Extension Dialing
Speed Dial
Call Return
Last Number Redial
Consultation Hold
Call Transfer
Three-Way Calling
Call Waiting
Calling Line ID
Call Forwarding
Do Not Disturb
Voice Messaging
Voice Portal
Calling Plans
Hunt Groups
CommPilot Call Manager
Click-to-Dial, Phone Lists,
LDAP Directory Integration
Outlook Integration
Call Screening
Priority & Distinctive Ringing,
Anonymous Call Reject, Selective
Call Accept & Reject, Call Screening
by Digit Patterns
Find-Me Follow-Me
Selective Call Forwarding,
Simultaneous Ringing, Call Notify
Unified Messaging
Voice Mail, VM Waiting Indication,
VM to E-Mail, VM Notification, VM
Call Back
Instant Messaging
& Presence
Remote Office
Alternate Numbers
Shared Call Appearance
Auto Attendant
Dial by Name or Extension, Record
Greeting Remotely
Attendant Console
Directory Manager, User Status
Call Park, Call Pick-Up
Account Codes
Authorization Codes
Call Intercept
Call Centers
Agent Login, Call Queuing &
Distribution, Statistics
Music on Hold
Business trunking
HOSTED PBX
FMC
Mobile PBX, call transfer,
мобильный офис
Электронные приложения
Интеграция с приложениями Google, Youtube, Skype

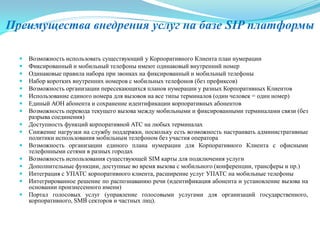

35. Преимущества внедрения услуг на базе SIP платформы
 Возможность использовать существующий у Корпоративного Клиента план нумерации
 Фиксированный и мобильный телефоны имеют одинаковый внутренний номер
 Одинаковые правила набора при звонках на фиксированный и мобильный телефоны
 Набор коротких внутренних номеров с мобильных телефонов (без префиксов)
 Возможность организации пересекающихся планов нумерации у разных Корпоративных Клиентов
 Использование единого номера для вызовов на все типы терминалов (один человек = один номер)
 Единый АОН абонента и сохранение идентификации корпоративных абонентов
 Возможность перевода текущего вызова между мобильными и фиксированными терминалами связи (без
разрыва соединения)
 Доступность функций корпоративной АТС на любых терминалах
 Снижение нагрузки на службу поддержки, поскольку есть возможность настраивать административные
политики использования мобильным телефоном без участия оператора
 Возможность организации единого плана нумерации для Корпоративного Клиента с офисными
телефонными сетями в разных городах
 Возможность использования существующей SIM карты для подключения услуги
 Дополнительные функции, доступные во время вызова с мобильного (конференции, трансферы и пр.)
 Интеграция с УПАТС корпоративного клиента, расширение услуг УПАТС на мобильные телефоны
 Интегрированное решение по распознаванию речи (идентификация абонента и установление вызова на
основании произнесенного имени)
 Портал голосовых услуг (управление голосовыми услугами для организаций государственного,
корпоративного, SMB секторов и частных лиц).

36. Услуги FMC

37.  Опция 1 - FMS (Fixed Mobile Substitution) – для малых офисов
 Фиксированные телефонные линии распространяются на
мобильные телефоны
 Функции обычной УПАТС предоставляются и на мобильных
телефонах
 HostedPBX + Unified Communications + Conferencing+ FrontOffice +
Exec-Assistant + Hunt group
 E-mail + web-hosting
 Опция 2 - FMC (Fixed Mobile Convergence) – для средних предприятий
(10-250)
 Замена фиксированных телефонов на IP-телефоны
 Функции обычной УПАТС предоставляются на мобильных и IP-
телефонах
 Премиальный выбор функций VoIP
Предоставление услуг FMC (Pre – IMS). Как продавать
услуги мобильного офиса

38. Услуги FMC
 Fixed Mobile Convergence
 Поддержка сигнализации ОКС7 для интеграции с инфраструктурой
мобильной сети
 FMC поверх SIP транков – Оборудование Mobile Manager,
устанавливаемое в сети Корпоративного Клиента для интеграции с
УПАТС
 Возможность использования политик мобильной связи
 SMS поверх IP
 Location Based Услуги
 Предоставление услуг по зонам нахождения абонентов (Home &
Office)
 Presence, Mobile Location
 Voice over LTE
 Поддержка сигнализации ОКС7 для интеграции с инфраструктурой
мобильной сети
 Single Radio Voice Call Continuity (VCC)
 SMS поверх IP

39. Desk Phones
Web управление
IP/SMPP
Enterprise
SMS
C
SS7
ST
P GSM/CDMA
Network
Voice
Gateway
IP/SIP/RTP
E1/ISUP
PSTN
Internet
SS7
Услуги и возможности:
• Функции PBX распространяются на любые
мобильные телефоны, включая:
• коды авторизации, DND, короткие
номера, конференции, трансферы и пр.
• Переводы между терминалами без
обрыва соединения (call move)
• Политики управления моб. связью
• Единый номер для любых типов вызовов
• Не требуется доп. ПО для моб. телефона
Коммерческий пилот проект – полностью проверенное
решениеFMC (был проведен совместно с компанией Алтел)

40. Будущее за IP Multimedia subsystem (IMS)?

41. Услуги в IMS

42. Пакетное предоставление услуг в АО
«Казахтелеком»

43. С 1 августа 2009 услуга «iD TV»
предоставляется в пакете с услугой
широкополосного доступа в
Интернет «Megaline»
iD TV
Megaline
Развитие пакетного предоставления услуг iD TV
+Megaline

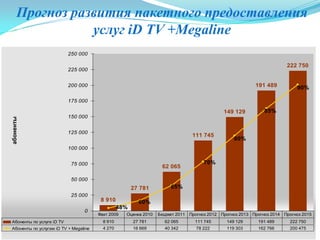

44. Прогноз развития пакетного предоставления
услуг iD TV +Megaline
8 910
27 781
62 065
111 745
149 129
191 489
222 750
48%
60%
65%
70%
80%
85%
90%
0
25 000
50 000
75 000
100 000
125 000
150 000
175 000
200 000
225 000
250 000
абоненты
Абоненты по услуге iD TV 8 910 27 781 62 065 111 745 149 129 191 489 222 750
Абоненты по услугам iD TV + Megaline 4 270 16 669 40 342 78 222 119 303 162 766 200 475
Факт 2009 Оценка 2010 Бюджет 2011 Прогноз 2012 Прогноз 2013 Прогноз 2014 Прогноз 2015

45. Развитие пакетного предоставления услуг iD TV
+Megaline+iD Phone
iD TV
iD Net
iD Phone
С 1 мая 2010 внедрен пакет услуг Triple
play (Интернет, SIP-телефония,
телевидение) на базе технологий ETTH,
FTTH
До конца 2010 планируется внедрение
пакета Triple play (Интернет, SIP-
телефония, телевидение) на базе
технологии ADSL

46. 48% 40% 35% 30% 20% 14% 9%54%
46%
42% 44% 43% 41%
50%
43%
36%
28%
52%
6%
20%
27 781
8 910
62 065
111 745
149 129
0
25 000
50 000
75 000
100 000
125 000
150 000
175 000
200 000
225 000
250 000
Факт 2009 Оценка 2010 Бюджет
2011
Прогноз
2012
Прогноз
2013
Прогноз
2014
Прогноз
2015
АбонентыIPTV
Абоненты IP TV Абоненты IP TV+ШПД Абоненты IP TV+ШПД+SIP-телефония
191 489
222 750
Прогноз развития IP TV в пакете с услугами
ШПД и SIP-телефонии

47. Спасибо за внимание
