1. Сети будущего: пути миграции от существующей архитектуры к платформе IMS Александр Кириллов, вице-президент по технологиям «КОМСТАР-ОТС», Денис Бадретдинов, директор Департамента стратегического развития сети «КОМСТАР-ОТС»

2. Что такое IMS ? Пути миграции к IMS Реализация архитектуры IMS на сети «КОМСТАР-ОТС» Услуги IMS . Этапы модернизации сети МГТС Содержание

3. Введение. Мировой опыт Мировой рынок IMS: Более 90 коммерческих контрактов ( Gartner 200 7 Q 4 ) , 80% в режиме тестовой зоны: 48% в Европе, 28% в Азиатско-Тихоокеанском регионе, 17% в США, 7% в Латинской Америке. Операторы Европы : KPN, O2, Orange, Telia Sonera, TIM, Vodafone, FT, BT , DT . США : AT&T, BellSouth, Cingular, Sprint и Verizon Используются услуги : Мобильный домен – Групповая связь ( PTT) 、 Присутствие 、 Обмен контентом (аудио/видео/данные) 、 Мобильный TV 、 Live видео 、 Видео вызов ; Фиксированный домен – Голосов поверх ШПД ( VoBB ) 、 Видео конференция 、 Унифицированная связь ( UC) 、 IP Centrex 、 IPTV Мировое сообщество операторов склоняется к дальнейшему развитию новых технологий IMS Традиционные сети Кол-во услуг CAPEX 3 Источник: NTT DoCoMo Источник: Visiongain, OVUM, ATLAS Analysis Совокупный доход операторов от услуг IMS по всему миру

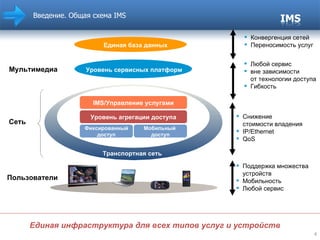

4. Введение. Общая схема IMS Единая инфраструктура для всех типов услуг и устройств Уровень сервисных платформ Мультимедиа Сеть Пользователи Транспортная сеть IMS/ Управление услугами Уровень агрегации доступа Фиксированный доступ Мобильный доступ Любой сервис вне зависимости от технологии доступа Гибкость Снижение стоимости владения IP/Ethernet QoS Поддержка множества устройств Мобильность Любой сервис Единая база данных Конвергенция сетей Переносимость услуг

5. PSTN Вертикальная архитектура IMS архитектура WLAN RAN IP Multimedia Subsystem . . . Network Subsystem Base Station Subsystem Уровень управления Уровень приложений Сетевой уровень Уровень доступа ... ... Unified Messaging Charging Media Control QoS . . . . . . . . Gaming Download Charging Media Control QoS . . . . . . . . Streaming Delivery Charging Media Control QoS . . . . . . . . Media Control Charging QoS Архитектура IMS – использование одной среды для всех услуг! Введение. Сравнение архитектур построения сетей Application Servers Multi-service IP Network

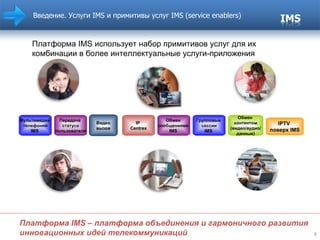

6. Введение. Услуги IMS и примитивы услуг IMS (service enablers) Платформа IMS – платформа объединения и гармоничного развития инновационных идей телекоммуникаций Групповые сессии IMS Обмен сообщениями IMS IP Centrex Мультимедиа телефония IMS Видео вызов Обмен контентом (видео/аудио/ данные) Передача статуса пользователя IPTV поверх IMS Платформа IMS использует набор примитивов услуг для их комбинации в более интеллектуальные услуги-приложения

7. Введение. Услуги IMS и примитивы услуг IMS (service enablers) Платформа IMS – платформа объединения и гармоничного развития инновационных идей телекоммуникаций Общение Видео Присутствие и Обмен сообщениями IPTV IPTV поверх IMS Обмен сообщениями IMS Расширенный игровой функционал Обмен контентом (видео/аудио/ данные) Передача статуса пользователя Групповые сессии IMS IMS weShare Видео вызов Мультимедиа звонки/ посылки вызова /КПВ Портал видео а-ля « YouTube » Параллельный вызов Мультимедиа телефония IMS Групповые сессии IMS Информационные услуги/общение на основе местоположения Бизнес Унифицированная платформа коммуникаций IP Centrex Call -центр Контент и мультимедиа

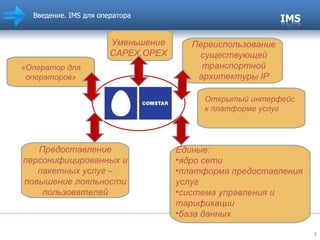

8. Введение. IMS для оператора Открытый интерфейс к платформе услуг Единые: ядро сети платформа предоставления услуг система управления и тарификации база данных Уменьшение CAPEX,OPEX Предоставление персонифицированных и пакетных услуг – повышение лояльности пользователей Переиспользование существующей транспортной архитектуры IP «Оператор для операторов»

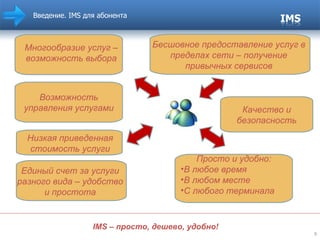

9. Введение. IMS для абонента Многообразие услуг – возможность выбора Бесшовное предоставление услуг в пределах сети – получение привычных сервисов Единый счет за услуги разного вида – удобство и простота Просто и удобно: В любое время В любом месте С любого терминала Возможность управления услугами Качество и безопасность Низкая приведенная стоимость услуги IMS – просто, дешево, удобно!

10. Пути миграции к IMS . Текущая состояние сети МГТС Сеть состоит из 3 сегментов сетей: аналоговой, цифровой и сегмента с пакетной коммутацией ( NGN) . Общее количество монтируемой емкости: 5 ,0 млн. - Аналоговый сегмент: 2,3 млн. - Цифровой сегмент: 2 млн. - NGN: 7 00 тыс. Сеть МГТС требует массовой цифровизации

11. Пути миграции к IMS . Предпосылки IMS Предпосылки развития на базе технологии IMS Работа в качестве «битовой трубы» Захват рынка операторами VoIP Поток денег Период Абоненты Абонент Бизнес Семья Сервис провайдеры Поток информации Затраты абонента Плата за голос Плата за доступ Плата за контент Миграция к контенту Операции с голосом Ориентация на контент Значительная абонентская емкость, сконцентрированная на аналоговом оборудовании Значительное количество портов ШПД Введение 10-значной нумерации в соответствие с требованиями МинСвязи Высокие эксплуатационные расходы Активное развитие сервисов VoIP и доступа в Интернет Сложность и затратность внедрения новых услуг Тяготение к распределенной, стандартной и открытой архитектуре Зрелость технологии IMS и SIP Наличие четких стандартов Ист. Dittberner Associates Inc. 2000 2020

12. Реализация IMS Цифровизация по технологии IMS закладывает основу дальнейшего внедрения современных мультимедийных услуг на сети оператора Аналоговый телефон Компьютер SIP телефон Программный телефон Сетевой уровень Уровень управления сессиями Уровень приложений Presence PTT IM IPTV … Ядро IMS: P-CSCF, S-CSCF, I-CSCF… AS HSS Инфраструктура телефонной сети Инфраструктура ШПД Абонентская сторона Операторская сторона

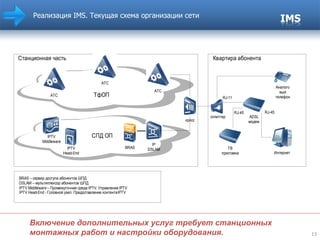

13. Реализация IMS. Текущая схема организации сети Включение дополнительных услуг требует станционных монтажных работ и настройки оборудования.

14. Реализация IMS. Проектируемая схема организации с использованием IMS Услуги доступны по умолчанию и включаются по требованию абонента в предельно сжатые сроки

15. Услуги IMS . Этап 1 Предоставление услуг на базе IMS разбито на два этапа. Первый этап представляет замену аналогового сегмента на сеть с технологией IMS и реализует следующие виды услуг через единое абонентское устройство – домашний шлюз: Телефония и дополнительные голосовые сервисы Передача данных (широкополосный доступ в Интернет) IP- телевидение Технология IMS – миграция телефонной сети к услугам нового поколения с сохранением традиционных услуг связи

16. Второй этап предусматривает внедрение услуг с добавленной стоимостью. Новые типы услуг расширят коммуникационные возможности пользователей и увеличат степень лояльности к оператору связи: Per to Per Мультимедийные услуги Обмен любыми типами файлов - данные , видео , голос Мультимедиа конференции Услуга присутствия Услуга мгновенного обмена сообщениями ( IM) Услуга групповой связи ( PTT ) Person-to-person игры Интеграция с мобильными сетями (VCC) Для использования новых видов услуг абоненту необходимо специальное терминальное оборудование: Программный клиент для PC SIP телефон Многофункциональный аппаратный терминал Услуги на базе STB Услуги IMS . Этап 2 Технология IMS - платформа для быстрого внедрения новых типов услуг

17. Сценарий цифровизации – IMS Емкость сетей местной телефонной связи ОАО МГТС 2008 201 1

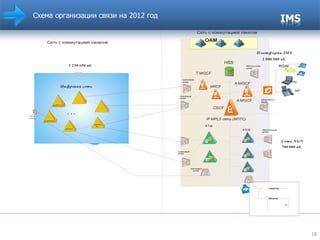

18. Схема организации связи на 2012 год

19. Спасибо за внимание!
