proteksi radiasi - sinar x
Dokumen tersebut membahas tentang proteksi radiasi dan penjelasan mengenai sinar X, termasuk bagaimana sinar X terbentuk di dalam tabung sinar X melalui proses pemancaran elektron bebas, percepatan elektron, dan penghentian elektron. Dokumen juga menjelaskan dua kemungkinan yang terjadi setelah elektron menabrak target yaitu sinar X karakteristik dan sinar X Bremsstrahlung.
proteksi radiasi - sinar x
- 1. PROTEKSI RADIASI CELYNA MEYTHACAESARI P. (151410313051) SEMESESTER 2 D3 RADIOLOGI UNIVERSITAS AIRLANGGA 2015

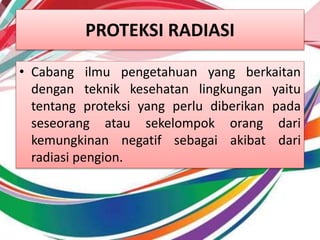

- 2. PROTEKSI RADIASI • Cabangilmu pengetahuan yang berkaitan dengan teknik kesehatan lingkungan yaitu tentang proteksi yang perlu diberikan pada seseorang atau sekelompok orang dari kemungkinan negatif sebagai akibat dari radiasi pengion.

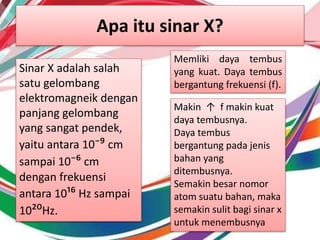

- 3. Apa itu sinarX? Sinar X adalah salah satu gelombang elektromagneik dengan panjang gelombang yang sangat pendek, yaitu antara 10⁻⁹ cm sampai 10⁻⁶ cm dengan frekuensi antara 10¹⁶ Hz sampai 10²⁰Hz. Memliki daya tembus yang kuat. Daya tembus bergantung frekuensi (f). Makin ↑ f makin kuat daya tembusnya. Daya tembus bergantung pada jenis bahan yang ditembusnya. Semakin besar nomor atom suatu bahan, maka semakin sulit bagi sinar x untuk menembusnya

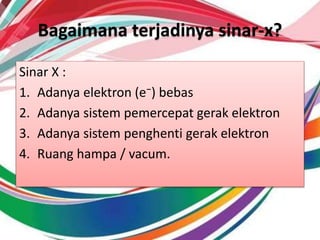

- 4. Bagaimana terjadinya sinar-x? SinarX : 1. Adanya elektron (e⁻) bebas 2. Adanya sistem pemercepat gerak elektron 3. Adanya sistem penghenti gerak elektron 4. Ruang hampa / vacum.

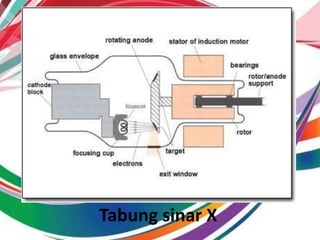

- 5.

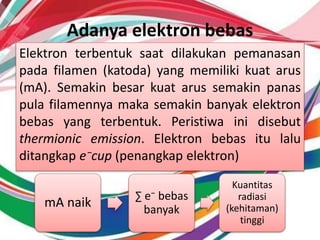

- 6. Adanya elektron bebas Elektronterbentuk saat dilakukan pemanasan pada filamen (katoda) yang memiliki kuat arus (mA). Semakin besar kuat arus semakin panas pula filamennya maka semakin banyak elektron bebas yang terbentuk. Peristiwa ini disebut thermionic emission. Elektron bebas itu lalu ditangkap e⁻cup (penangkap elektron) mA naik ∑ e⁻ bebas banyak Kuantitas radiasi (kehitaman) tinggi

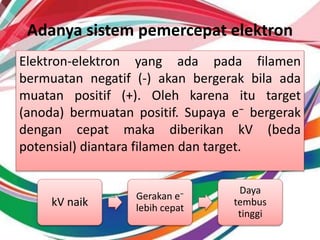

- 7. Adanya sistem pemercepatelektron Elektron-elektron yang ada pada filamen bermuatan negatif (-) akan bergerak bila ada muatan positif (+). Oleh karena itu target (anoda) bermuatan positif. Supaya e⁻ bergerak dengan cepat maka diberikan kV (beda potensial) diantara filamen dan target. kV naik Gerakan e⁻ lebih cepat Daya tembus tinggi

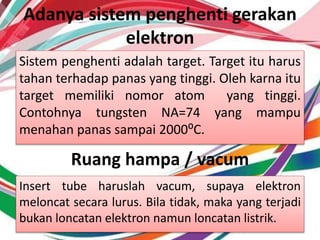

- 8. Adanya sistem penghentigerakan elektron Sistem penghenti adalah target. Target itu harus tahan terhadap panas yang tinggi. Oleh karna itu target memiliki nomor atom yang tinggi. Contohnya tungsten NA=74 yang mampu menahan panas sampai 2000⁰C. Ruang hampa / vacum Insert tube haruslah vacum, supaya elektron meloncat secara lurus. Bila tidak, maka yang terjadi bukan loncatan elektron namun loncatan listrik.

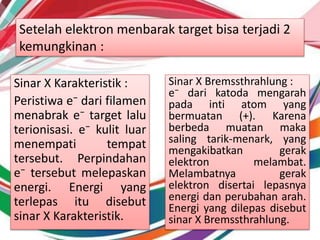

- 9. Setelah elektron menbaraktarget bisa terjadi 2 kemungkinan : Sinar X Karakteristik : Peristiwa e⁻ dari filamen menabrak e⁻ target lalu terionisasi. e⁻ kulit luar menempati tempat tersebut. Perpindahan e⁻ tersebut melepaskan energi. Energi yang terlepas itu disebut sinar X Karakteristik. Sinar X Bremssthrahlung : e⁻ dari katoda mengarah pada inti atom yang bermuatan (+). Karena berbeda muatan maka saling tarik-menark, yang mengakibatkan gerak elektron melambat. Melambatnya gerak elektron disertai lepasnya energi dan perubahan arah. Energi yang dilepas disebut sinar X Bremssthrahlung.

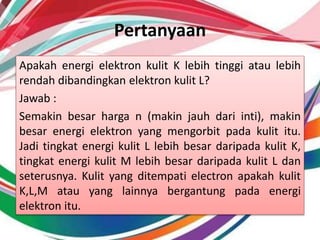

- 10. Pertanyaan Apakah energi elektronkulit K lebih tinggi atau lebih rendah dibandingkan elektron kulit L? Jawab : Semakin besar harga n (makin jauh dari inti), makin besar energi elektron yang mengorbit pada kulit itu. Jadi tingkat energi kulit L lebih besar daripada kulit K, tingkat energi kulit M lebih besar daripada kulit L dan seterusnya. Kulit yang ditempati electron apakah kulit K,L,M atau yang lainnya bergantung pada energi elektron itu.
