Документ описывает особенности лицензирования различных продуктов VMware vSphere 5, включая новые подходы к лицензированию на основе процессоров и виртуального объема оперативной памяти (vRAM). В нем также представлены различия между версиями лицензий, данные о возможностях обновления и информация о лицензировании VMware vCenter и других компонентов. Документ включает подробные примеры расчетов лицензий и использования виртуального объема оперативной памяти.

1. Особенности лицензирования
инфраструктурных решений
© VMware, Inc., 2009-2011. Все права защищены.

2. Программа
 Новая модель лицензирования vSphere 5
 Функциональные отличия разных версий лицензий vSphere,
варианты обновления лицензий
 Лицензирование vSphere Storage Appliance
 Лицензирование VMware vCenter Site Recovery Manager 5.0
 Лицензирование VMware vCenter Heartbeat 6.4
 Лицензирование vCenter Operations
 Пример расчёта лицензий vSphere 5
2

3. 12 июля 2011 г. компания VMware представляет значительно
обновленный набор решений для облачной инфраструктуры
vCloud Director
vCloud Director 1.5
Новое
vShield Security
vShield 5
Запуск облачной инфраструктуры
(vSphere, vCenter, vShield, vCloud Director)
Управление vCenter
vCenter SRM 5
vSphere 5
vSphere vSphere vSphere
vSphere Storage Appliance 1.0
3

4. Лицензирование vSphere 5
Обзор
4

5. Лицензирование vSphere 5: новый подход
vSphere 4.x vSphere 5
Единица
Процессор = Процессор
лицензирования
!
Ядер на ЦП Ограничено < Не ограничено
Физическое ОЗУ
Ограничено < Не ограничено
на узел
Объем пула
Право на пул
виртуального ОЗУ
виртуального ОЗУ — ≠
(объединяется по всей
(vRAM)
среде)
5

6. Общие сведения о виртуальном ОЗУ (vRAM)
 Виртуальное ОЗУ — это память, настроенная для виртуальной
машины
 Назначение некоторого объема виртуального ОЗУ —
необходимый этап при создании виртуальной машины
6

7. Виртуальное ОЗУ (vRAM): основные понятия
1 Каждая лицензия vSphere 5 на ЦП включает право
на определенный объем виртуального ОЗУ (vRAM).
2 Право на пул виртуального Сумма прав по
ОЗУ всем лицензиям
на ЦП
3 Потребленное виртуальное
ОЗУ Сумма
виртуального ОЗУ,
настроенного для
всех включенных
ВМ
4 Выполнение условий лицензии =
12-месячное среднее потребленного виртуального ОЗУ должно
быть меньше общего объема виртуального ОЗУ
7

8. Основные понятия (пример)
Каждая лицензия 4 лицензии vSphere
vSphere Enterprise Enterprise
дает право на Пул вирт. ОЗУ (256 Гбайт) предоставляют пул
64 Гбайт виртуального ОЗУ
виртуального ОЗУ. Потребленное виртуальное ОЗУ= объемом 256 Гбайт
80 Гбайт
(4 × 64 Гбайт).
64 64 64 64
Гбайт Гбайт Гбайт Гбайт
Заказчик создает
20 ВМ с 4 Гбайт
вирт. ОЗУ
vSphere Ent vSphere Ent
1 1 1 1
ЦП ЦП ЦП ЦП
Узел А Узел Б
Выполнение условий лицензии =
12-месячное среднее потребленного виртуального ОЗУ должно
быть меньше общего объема виртуального ОЗУ
8

9. Лицензирование vSphere 5
Подробности
9

10. Подробный обзор модели лицензирования vSphere 5.0
В vSphere 4.1 и более ранних vSphere 5.0 и более поздние версии
версиях использовалась модель лицензируются по числу ЦП
лицензирования по числу ЦП с правами на виртуальное ОЗУ.
с ограничением по числу ядер
и объему физической памяти.
Единица лицензирования ЦП = ЦП
Единица услуг подписки ЦП ЦП
и поддержки =
Ограничения редакций vSphere
Ядер на ЦП • 6 ядер в Standard, Enterprise, Ess, Ess+ < Не ограничено
• 12 ядер в Advanced и Ent Plus
Объем физического ОЗУ Ограничения редакций vSphere
• 256 Гбайт в Standard, Advanced, Enterprise Ess, Ess+ < Не ограничено
на узел • Не ограничено в Enterprise Plus
Права редакций vSphere
• 32 Гбайт вирт. ОЗУ в Essentials Kit
Объем вирт. ОЗУ на ЦП — ≠ •
•
32
32
Гбайт вирт.
Гбайт вирт.
ОЗУ в Essentials Plus Kit
ОЗУ в Standard
• 64 Гбайт вирт. ОЗУ в Enterprise
• 96 Гбайт вирт. ОЗУ в Enterprise Plus
ДА — права на вирт. ОЗУ могут
объединяться для нескольких узлов
vSphere под управлением
Объединение прав в пул — < экземпляра vCenter или его
«связанного» экземпляра –Linked
mode
96 Гбайт — включенная ВМ будет
Макс. объем виртуального использовать до 96 Гбайт из пула,
ОЗУ на ВМ
— ≠ независимо от фактического
настроенного объема
• Предварительное приобретение
Политики обеспечения • Предварительное приобретение
• 12-месячное среднее ежедневного
соответствия нормативам • Макс. значение =
максимума
Средство мониторинга — ≠ ДА — встроено в vCenter Server 5.0
10

11. Лицензирование vSphere 5 в действии
Принципы работы vSphere 5.0
 Каждому ЦП должна быть назначена минимум
одна лицензия vSphere
• Ядра и физическое ОЗУ не учитываются. Пул вирт. ОЗУ
 Каждая лицензия на ЦП под управлением vCenter (используется 80 Гбайт из 256 Гбайт)
или нескольких экземпляров vCenters
в «связанном» режиме добавляет виртуальное
ОЗУ в пул
• Пример: 4 лицензии vSphere Ent создают пул
виртуального ОЗУ 256 Гбайт (4 x 64 Гбайт)
• Для каждой редакции vSphere создается отдельный
пул, который должен соответствовать условиям
лицензии.
 Пул виртуального ОЗУ совместно используется
включенными ВМ на всех узлах в среде vCenter
• Пример: 20 ВМ с 4 Гбайт виртуального ОЗУ
используют 80 Гбайт виртуального ОЗУ.
Сервер VMware vCenter
• Количество ВМ и узлов, на которых они работают,
не имеет значения.
vSphere Ent vSphere Ent
• vMotion, DRS, HA не требуют дополнительных
лицензий.
 В любой момент времени 12-месячное среднее 1 1 1 1
ежедневного максимума используемого ВМ не
должно превышать объем пула виртуального ОЗУ ЦП ЦП ЦП ЦП
• Выполнение условий лицензии отслеживается
на уровне vCenter, а не на уровне узла.
 Пул виртуального ОЗУ можно расширить
следующими способами. Узел А Узел Б
• Обновление всех ЦП до редакции vSphere более
высокого уровня 1
• Добавление лицензий ЦП к существующим ЦП ВМ Лицензия
• Добавление узла с новыми лицензиями (4 Гбайт вирт. ОЗУ) на ЦП
11

12. Средства отслеживания прав на виртуальное ОЗУ и его
использования
 Перед обновлением до vSphere 5 заказчики могут
воспользоваться отдельным бесплатным
приложением, которое анализирует среду VI3 или
vSphere 4 для определения потребляемого объема
виртуального ОЗУ.
 После обновления до vSphere 5:
1. Средство мониторинга виртуального ОЗУ и создания
отчетов, встроенное в vCenter 5
2. Бесплатный дополнительный модуль vCenter для
подробного анализа тенденций
12

13. Когда начнет действовать модель лицензирования vSphere 5?
Для заказчиков ELA
 Для заказчиков с активными договорами ELA продолжают
действовать условия их договоров на протяжении всего срока
их действия вне зависимости от используемой версии vSphere.
• Заказчики с договорами ELA могут обратиться к своим торговым
представителям VMware, чтобы изменить условия договоров
в соответствии с новой моделью лицензирования vSphere 5.
Для заказчиков без ELA
 Новая модель действует только в отношении лицензий vSphere 5.
Модели лицензирования более ранних версий vSphere остаются
неизменными.
 Новая модель лицензирования vSphere 5 вступает в силу после
принятия лицензионного соглашения vSphere 5 (необходимое
условие обновления до vSphere 5).
 Заказчикам, которые после приобретения лицензий vSphere 5 решат
понизить версию vSphere, будет необходимо принять условия
лицензионного соглашения и модели лицензирования,
соответствующие выбранной версии vSphere.
13

14. Функциональные отличия разных
лицензий vSphere 5
14

15. Редакции vSphere 5
`  Новое в vSphere 5.0 Essentials Essentials
Essentials Plus
Essentials
Standard Standard
Advanced Enterprise
Enterprise
Enterprise
Enterprise Plus
Plus Plus
Цена на ЦП (только лицензия) 83 долл. 749 долл. 995 долл. 2 875 долл. 3 495 долл.
Объем вирт. ОЗУ на ЦП 32 Гбайт +
32 Гбайт 32 Гбайт 64 Гбайт 96 Гбайт
Вирт. ЦП 8 ЦП 8 ЦП 8 ЦП 8 ЦП 32 ЦП
Возможности vSphere
Гипервизор Storage
Appliance
High Availability
Data Recovery 7 995 долл.
vMotion
Вирт. концентратор
последовательных портов
Hot Add
vShield Zones
Fault Tolerance
API-интерфейсы хранилища для
интеграции массивов
Storage vMotion
Distributed Resource Scheduler
и Distributed Power Management
Распределенный коммутатор
Управление вводом-выводом
(сеть и хранилище)
Профили узлов
Auto Deploy 
Хранилище на основе профилей 
Storage DRS 
Все редакции включают следующее: Thin Provisioning, Update Manager, API-интерфейсы хранилища для защиты данных, Image Profile и SLES (кроме Ess и Ess+).
15

16. Наборы vSphere 5 Acceleration Kit
`  Новое в vSphere 5.0 Essentials Essentials
Essentials Standard
Standard Enterprise
Enterprise Enterprise
Enterprise
Essentials Plus Plus
Цена на ЦП (только лицензия) 495 долл.
Plus
4 495 долл.
AK
10 000 долл.
AK
17 495 долл.
Plusдолл.
21 995
AK
Включает следующее: 6 ЦП 6 ЦП 8 ЦП 6 ЦП 6 ЦП
Права на лицензию ЦП
32 Гбайт 32 Гбайт 32 Гбайт 64 Гбайт 96 Гбайт
• Право на вирт. ОЗУ (макс. 192 Гбайт) (макс. 192 Гбайт) (256 Гбайт на (384 Гбайт на (576 Гбайт на
набор) набор) набор)
• Вирт. ЦП 8 ЦП 8 ЦП 8 ЦП 8 ЦП 32 ЦП
Возможности
Гипервизор
High Availability
Data Recovery
vMotion
Вирт. концентратор
последовательных портов
Hot Add
vShield Zones
Fault Tolerance
API-интерфейсы хранилища для
интеграции массивов
Storage vMotion
Distributed Resource Scheduler
и Distributed Power Management
Распределенный коммутатор
Управление вводом-выводом
(сеть и хранилище)
Профили узлов
Auto Deploy 
Хранилище на основе профилей 
Storage DRS 
Все редакции включают следующее: Thin Provisioning, Update Manager, API-интерфейсы хранилища для защиты данных, Image Profile и SLES (кроме Ess и Ess+).
16

17. Лицензионные права для заказчиков с vSphere 4.x
vSphere 4.x vSphere 5.0
Enterprise Plus Enterprise Plus
Enterprise Enterprise
Advanced
Standard Standard
Essentials Plus Essentials Plus
Essentials Essentials
17

18. Обновление редакций и наборов vSphere
Enterprise Enterprise Plus
Enterprise Plus
Standard Enterprise
Любой набор
Essentials Plus
Acceleration Kit
Любой набор
Acceleration Kit
Essentials Essentials Plus
18

19. VMware vSphere Hypervisor 5
Продукт начального уровня для виртуализации
одного сервера
Полнофункциональный гипервизор
 Основывается на архитектуре гипервизора VMware
следующего поколения — ESXi.
 Предоставляет тот же уровень надежности
и производительности, что гипервизор ESXi, входящий
в платные версии VMware vSphere.
Базовые возможности виртуализации для одного
узла
 Централизованное управление с помощью сервера vCenter
не поддерживается.
 Отдельные узлы vSphere Hypervisor могут управляться
удаленно с помощью клиента vSphere.
 Предоставляет только базовые возможности консолидации.
Бесплатно
 Дает право на 32 Гбайт виртуального ОЗУ на сервер
и может использоваться на серверах, включающих до
32 Гбайт физического ОЗУ.
 Доступно удобное обновление до платных редакций vSphere
для централизованного управления и доступа к расширенным
возможностям.
19

20. Лицензирование vSphere Storage
Appliance 1.0
20

21. vSphere Storage Appliance — общее хранилище для всех
vSphere Storage Appliance
vSphere Storage Appliance
Возможности общего
хранилища без расходов
и сложностей
Лицензи- По числу экземпляров
рование (до 3 узлов)
+ vSphere Essentials Plus с
 Установка за несколько
Несложная минут vSphere Storage Appliance
1 установка —  Удобство использования
5 щелчков мыши  Экономия денежных
средств
Высокая доступность  Сбои сервера не
без необходимости препятствуют работе vSphere Storage Appliance
2 Нет необходимости
в оборудовании для  продается со скидкой 40%
общего хранилища в плановых простоях при приобретении
 Автоматизация по vSphere Essentials Plus
Возможности ЦОД принципу «настройте
и забудьте»
3 мирового класса даже  Получите больше
для небольших сред преимуществ от уже
используемого
оборудования
21

22. Лицензирование VMware vCenter
Site Recovery Manager 5.0
22

23. Доступные редакции SRM 5
SRM 5
Standard Enterprise
Цена на защищенную ВМ
195 долл. 495 долл.
(только лицензия)
Ограничения масштабируемости
• Макс. число защищенных ВМ 75 ВМ (1) Без ограничений(2)
Возможности
• Поддержка репликации на основе хранилищ
• Централизованные планы восстановления
• Тестирование без прерывания работы
• Автоматическое аварийное переключение
• vSphere Replication
• Автоматический возврат в основную среду
• Плановый перенос
1. Максимум 75 ВМ на среду и экземпляр SRM
2. Зависит от технических ограничений масштабируемости продукта
Новые возможности SRM 5.0
Цены только для США. Цены в других странах могут отличаться.
23

24. Лицензионные права для существующих заказчиков SRM
SRM 1 и SRM 4 SRM 5
5 лицензий
SRM Лицензия SRM
Лицензия SRM
Лицензия на ЦП Enterprise на SRM
Лицензия SRM
Enterprise наВМ 5
Лицензия SRM
Enterprise наВМ
Лицензия
Enterprise наВМ
ВМ
Enterprise на ВМ
SRM Лицензия SRM 5
Лицензия на ВМ Enterprise на ВМ
Лицензия SRM 5
Standard на ВМ
24

25. Лицензирование VMware vCenter
Heartbeat 6.4
25

26. vCenter Server и vCenter Server Heartbeat
vCenter Server vCenter Server
Heartbeat
Foundation Standard
Цена (только лицензия) 1 495 долл. 4 995 долл. Цена (только лицензия) 9 995 долл.
сервер vCenter
Права и его базу данных
Одна лицензия защищает (они могут
• Ограничение по числу узлов До 3 узлов Не ограничено располагаться на
одном узле или на
разных узлах)
Возможности
Возможности
• Унифицированное управление
всеми узлами и ВМ vSphere • Защита от простоев, связанных
со сбоями приложений,
• vCenter Server Appliance (vCSA) конфигурации, ОС
и оборудования
• Веб-клиент vSphere • Подключаемый модуль
клиента vSphere
• vCenter Orchestrator
• «Связанный» режим
Защищает
• vCenter Server 5.0
• Microsoft SQL
• View Composer 5.0
Цены только для США. Цены в других странах
могут отличаться. Новые возможности vCenter Server 5.0 и Heartbeat 6.4
26

27. Лицензирование vCenter Operations
27

28. Редакции VMware vCenter Operations
vCenter Operations Enterprise
+ Full Configuration & Compliance
Management
vCenter Operations Advanced
+ Интеграция с другими продуктами
+ Capacity управления и мониторинга (СХД,
Planning сетевой инфр, приложений, БД и т.д)
vCenter Operations Standard
Производитель
ность
Оценка
ёмкости
ресурсов
Изменения
конфигурации
vSphere
VMware Cloud / vCenter Non-VMware (включая физическое
оборудование)
28

29. Лицензирование vCenter Operations
vCenter Operations vCenter Operations Enterprise
Standard Edition - Stand-Alone
Источники данных vCenter x 1 • Данные от сторонних источников
• События
• Несколько vCenter
Применимость
Объекты Объекты vCenter Не ограничено
• Data Centers • Приложения
• Clusters • Сетевая инфраструктура
• ESX Hosts • СХД
• Datastores • Узлы/ОС (ESX, Win, Linux, etc)
• VMs x 1500 • Вирт. машины
Пользователи Администраторы Операторы, администраторы
виртуальной инфрастр. приложений, инфраструктуры и др.
Динамические показатели Да Да
Ключевые причины Да Да
снижения
Функции
производительности
Проактивный мониторинг Нет Да
Настраиваемые отображения Нет Да
Уведомления Нет Да
29

30. Лицензирование vSphere 5.0:
практические примеры
30

31. Пользовательский сценарий
 Как лицензируется узел vSphere 5?
 Какой объем виртуального ОЗУ я получаю, приобретая
лицензии vSphere 5?
 Что такое пул виртуального ОЗУ?
 Сколько ВМ можно запускать в существующем пуле
виртуального ОЗУ?
 Сколько ВМ можно запускать на узле?
 Что будет, если переместить ВМ на другой узел с помощью
vMotion или DRS?
 Что представляет собой пул виртуального ОЗУ, если имеется
несколько серверов vCenter?
 Что представляет собой пул виртуального ОЗУ, если
используется несколько редакций vSphere?
 Как расширить пул виртуального ОЗУ?
 Как лицензировать новый узел и добавлять его в пул
виртуального ОЗУ?
 Каковы преимущества модели лицензирования vSphere 5?
 Не будет ли vSphere 5 дороже для заказчиков с vSphere 4.x?
31

32. Сколько понадобится лицензий vSphere?
Ответ
Пример:
 Как и для vSphere 4.x, каждый ЦП
• Лицензирование узла A при использовании должен иметь хотя бы одну
vSphere 5 требует того же количества соответствующую лицензию.
лицензий, что при использовании vSphere 4.x
 Модель лицензирования vSphere 5 не
• Лицензирование узла Б с использованием ограничивает количество ядер на ЦП
vSphere 5 требует вдвое меньше лицензий и объем физического ОЗУ на сервер.
vSphere 4.x (2 вместо 4), поскольку vSphere 5
не ограничивает число ядер на процессор.
Пример
vSphere Ent vSphere Ent Краткие сведения
1 1 1 1 Узлы 2
ЦП 4
ЦП ЦП ЦП ЦП
Лицензии vSphere 4
Узел А Узел Б
Узел A
2 процессорных разъема, 4 ядра на ЦП, 48 Гбайт ОЗУ 1
Узел Б
ВМ Отключенная Лицензия на
2 процессорных разъема, 12 ядер на ЦП, 64 Гбайт ОЗУ
(4 Гбайт вирт. ОЗУ) ВМ ЦП
32

33. Какой объем виртуального ОЗУ я получаю, приобретая
лицензии vSphere?
Ответ
Каждая лицензия vSphere Enterprise дает
право на 64 Гбайт виртуального ОЗУ. Каждая лицензия vSphere 5 на ЦП включает
право на виртуальное ОЗУ.
Редакция Вирт. ОЗУ на лицензию
Enterprise Plus 96 Гбайт
64 64 64 64
Гбайт Гбайт Гбайт Гбайт
Enterprise 64 Гбайт
Standard 32 Гбайт
32 Гбайт
Essentials Plus
(макс. 192 Гбайт)
vSphere Ent vSphere Ent 32 Гбайт
Essentials
(макс. 192 Гбайт)
1 1 1 1
ЦП ЦП ЦП ЦП
Узел А Узел Б
Узел A
2 процессорных разъема, 4 ядра на ЦП, 48 Гбайт ОЗУ 1
Узел Б
ВМ Отключенная Лицензия на
2 процессорных разъема, 12 ядер на ЦП, 64 Гбайт ОЗУ
(4 Гбайт вирт. ОЗУ) ВМ ЦП
33

34. Что такое пул виртуального ОЗУ?
4 лицензии vSphere Enterprise Ответ
предоставляют пул виртуального ОЗУ
объемом 256 Гбайт (4 × 64 Гбайт).  При управлении узлов vSphere с
помощью vCenter права на
использование виртуального ОЗУ
объединяются в пул.
 Объем пула виртуального ОЗУ — это
Пул
64 вирт. ОЗУ (256 Гбайт)
64 64 64 максимально допустимый объем
Гбайт Гбайт Гбайт Гбайт виртуального ОЗУ для данного набора
лицензий.
Сервер VMware vCenter
Пример
vSphere Ent vSphere Ent Лицензирование следующих серверов
с редакцией vSphere Enterprise:
1 1 1 1
Краткие сведения
ЦП ЦП ЦП ЦП
ЦП 4
Лицензии vSphere 4
Узел А Узел Б
Пул вирт. ОЗУ (Гбайт) 256
Узел A
2 процессорных разъема, 4 ядра на ЦП, 48 Гбайт ОЗУ 1
Узел Б
ВМ Отключенная Лицензия на
2 процессорных разъема, 12 ядер на ЦП, 64 Гбайт ОЗУ
(4 Гбайт вирт. ОЗУ) ВМ ЦП
34

35. Сколько ВМ можно запускать в существующем пуле
виртуального ОЗУ?
 24 включенных ВМ с виртуальным ОЗУ 4 Гбайт
каждая потребляют в сумме 96 Гбайт. Ответ
 Отключенные ВМ не потребляют ресурсы
виртуального ОЗУ.  Ограничения на число запускаемых ВМ
нет, если общий потребляемый объем
виртуального ОЗУ не превышает объема
пула виртуального ОЗУ.
 Только включенные ВМ потребляют
ресурсы виртуального ОЗУ.
Сервер VMware vCenter
Пример
vSphere Ent vSphere Ent  Пользователь создает 32 ВМ с 4 Гбайт
назначенного объема виртуального ОЗУ
1 1 1 1 и включает только 24.
Краткие сведения
ЦП ЦП ЦП ЦП
ЦП 4
Лицензии vSphere 4
Узел А Узел Б
Пул вирт. ОЗУ (Гбайт) 256
Узел A
2 процессорных разъема, 4 ядра на ЦП, 48 Гбайт ОЗУ 1
Потребляемый объем вирт. ОЗУ (Гбайт) 96
Узел Б
ВМ Отключенная Лицензия на
2 процессорных разъема, 12 ядер на ЦП, 64 Гбайт ОЗУ
(4 Гбайт вирт. ОЗУ) ВМ ЦП
35

36. Сколько ВМ можно запускать на узле?
 При запуске 36 ВМ на узле Б будет
использовано 144 Гбайт на этом узле.
Ответ
 Две лицензии Enterprise узла Б добавляют в пул
128 Гбайт виртуального ОЗУ.
 Ограничения на число включаемых на
узле ВМ нет, если общий потребляемый
объем виртуального ОЗУ не превышает
объема пула.
 При необходимости объем виртуального
ОЗУ пула можно увеличить, добавив
… лицензии на ЦП.
Пример
Сервер VMware vCenter  Пользователь запускает 40 ВМ с 4 Гбайт
виртуального ОЗУ каждая: 4 ВМ на узле А
vSphere Ent vSphere Ent
и 36 на узле Б.
1 1 1 1 Краткие сведения
ЦП ЦП ЦП ЦП
А Б Пул
Лиц. vSphere 2 2 4
ВМ 4 36 40
Узел А Узел Б
Потребляемый объем
Узел A 16 144 160
2 процессорных разъема, 4 ядра на ЦП, 48 Гбайт ОЗУ 1 вирт. ОЗУ (Гбайт)
Узел Б
ВМ Отключенная Лицензия на
2 процессорных разъема, 12 ядер на ЦП, 64 Гбайт ОЗУ
(4 Гбайт вирт. ОЗУ) ВМ ЦП Пул вирт. ОЗУ (Гбайт) 128 128 256
36

37. Что будет, если переместить ВМ на другой узел с помощью
vMotion или DRS?
Ответ
Внутри пула виртуального ОЗУ ВМ могут
выполняться на любых узлах. Поскольку
виртуальное ОЗУ объединено в пул для всех узлов
одной редакции vSphere под управлением сервера
vCenter, перемещение не может вызвать
увеличенное потребление виртуального ОЗУ.
Пример
ВМ могут переноситься с узла на узел с помощью
Сервер VMware vCenter vMotion без увеличения потребляемого (или
уменьшения доступного) объема виртуального ОЗУ.
vSphere Ent vSphere Ent
Все ВМ могут выполняться даже на одном узле,
потребляя при этом ресурсы виртуального ОЗУ
1 1 1 1 другого узла.
ЦП ЦП ЦП ЦП
Краткие сведения
ЦП 4
Узел А Узел Б Лицензии vSphere 4
Узел A
2 процессорных разъема, 4 ядра на ЦП, 48 Гбайт ОЗУ 1 Пул вирт. ОЗУ (Гбайт) 256
Узел Б
2 процессорных разъема, 12 ядер на ЦП, 64 Гбайт ОЗУ
ВМ Отключенная Лицензия на Потребляемый объем вирт. ОЗУ (Гбайт) 128
(4 Гбайт вирт. ОЗУ) ВМ ЦП
37

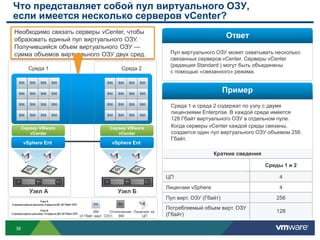

38. Что представляет собой пул виртуального ОЗУ,
если имеется несколько серверов vCenter?
Необходимо связать серверы vCenter, чтобы
образовать единый пул виртуального ОЗУ.
Ответ
Получившийся объем виртуального ОЗУ —
сумма объемов виртуального ОЗУ двух сред. Пул виртуального ОЗУ может охватывать несколько
связанных серверов vCenter. Серверы vCenter
(редакция Standard ) могут быть объединены
Среда 1 Среда 2
с помощью «связанного» режима.
Пример
Среда 1 и среда 2 содержат по узлу с двумя
лицензиями Enterprise. В каждой среде имеется
128 Гбайт виртуального ОЗУ в отдельном пуле.
Сервер VMware Сервер VMware Когда серверы vCenter каждой среды связаны,
vCenter vCenter создается один пул виртуального ОЗУ объемом 256
Гбайт.
vSphere Ent vSphere Ent
1 1 1 1 Краткие сведения
Среды 1 и 2 2
Среда 1 Среда
ЦП ЦП ЦП ЦП
ЦП 2 4 2
Лицензии vSphere 2 4 2
Узел А Узел Б
Узел A
Пул вирт. ОЗУ (Гбайт) 128 256 128
2 процессорных разъема, 4 ядра на ЦП, 48 Гбайт ОЗУ 1
Потребляемый объем вирт. ОЗУ
Узел Б
ВМ Отключенная Лицензия на 64 128 64
2 процессорных разъема, 12 ядер на ЦП, 64 Гбайт ОЗУ
(4 Гбайт вирт. ОЗУ) ВМ ЦП (Гбайт)
38

39. Что представляет собой пул виртуального ОЗУ,
если используется несколько редакций vSphere?
Ответ
Каждая редакция vSphere имеет отдельный
пул виртуального ОЗУ. При добавлении
лицензий к одной редакции виртуальное
ОЗУ не добавляется к пулу виртуального
ОЗУ другой редакции.
Пример
Узел X имеет две лицензии Enterprise Plus.
Сервер VMware vCenter Существует два раздельных пула виртуального ОЗУ:
256 Гбайт для редакции Enterprise и 192 Гбайт для
vSphere Ent vSphere Ent vSphere Ent+ редакции Enterprise Plus.
Краткие сведения
1 1 1 1 1 1
Ent Ent+
ЦП ЦП ЦП ЦП ЦП ЦП
ЦП 4 2
Лицензии vSphere 4 2
Узел А Узел Б Узел X
Узел A
Пул вирт. ОЗУ (Гбайт) 256 192
2 процессорных разъема, 4 ядра на ЦП, 48 Гбайт ОЗУ 1
Узел Б
Потребляемый объем
ВМ Отключенная Лицензия на 128 96
2 процессорных разъема, 12 ядер на ЦП, 64 Гбайт ОЗУ
(4 Гбайт вирт. ОЗУ) ВМ ЦП вирт. ОЗУ (Гбайт)
39

40. Мне необходим больший объем виртуального ОЗУ.
Как расширить пул виртуального ОЗУ?
Ответ
Существует два способа расширения
пула виртуального ОЗУ.
1) Обновить все пять лицензий vSphere до
редакции с правами на больший объем
виртуального ОЗУ.
2) Добавить лицензии к имеющейся редакции.
… …
Пример
Сервер VMware vCenter Потребляется весь объем (256 Гбайт) виртуального
ОЗУ. Необходимо дополнительно 16 Гбайт для 4
vSphere Ent vSphere Ent добавленных ВМ.
1 1 1 1
Краткие сведения
ЦП ЦП ЦП ЦП
ЦП 4
Лицензии vSphere 4
Узел А Узел Б
Пул вирт. ОЗУ (Гбайт) 256
Узел A
2 процессорных разъема, 4 ядра на ЦП, 48 Гбайт ОЗУ 1
Потребляемый объем вирт. ОЗУ (Гбайт) 256
Узел Б
ВМ Отключенная Лицензия на
2 процессорных разъема, 12 ядер на ЦП, 64 Гбайт ОЗУ
(4 Гбайт вирт. ОЗУ) ВМ ЦП
40

41. Мне необходим больший объем виртуального ОЗУ.
Как расширить пул виртуального ОЗУ?
Enterprise Plus дает право на 96 Гбайт
виртуального ОЗУ.
Ответ
4 лицензии × 96 Гбайт = 384 Гбайт вирт. ОЗУ
Существует два способа расширения
пула виртуального ОЗУ.
1) Обновление лицензий до редакции с правами
на больший объем виртуального ОЗУ.
2) Добавить лицензии к имеющейся редакции.
… … Пример
Потребляется весь объем (256 Гбайт) виртуального
ОЗУ. Необходимо дополнительно 16 Гбайт для
Сервер VMware vCenter
4 добавленных ВМ.
vSphere Ent
vSphere Ent+ vSphere Ent
vSphere Ent+ Обновление всех 4 лицензий до редакции Enterprise
Plus увеличит объем пула виртуального ОЗУ до
1 1 1 1 384 Гбайт.
Краткие сведения
Краткие сведения
ЦП ЦП ЦП ЦП
ЦП
ЦП 4
4
Лицензии vSphere
Лицензии vSphere 4
4
Узел А Узел Б
Пул вирт. ОЗУ (Гбайт)
Пул вирт. ОЗУ (Гбайт) 256
384
Узел A
2 процессорных разъема, 4 ядра на ЦП, 48 Гбайт ОЗУ 1
Потребляемый объем вирт. ОЗУ (Гбайт)
Потребляемый объем вирт. ОЗУ (Гбайт) 256
272
Узел Б
ВМ Отключенная Лицензия на
2 процессорных разъема, 12 ядер на ЦП, 64 Гбайт ОЗУ
(4 Гбайт вирт. ОЗУ) ВМ ЦП
41

42. Мне необходим больший объем виртуального ОЗУ.
Как расширить пул виртуального ОЗУ?
Одна дополнительная лицензия Enterprise
увеличит пул виртуального ОЗУ на 64 Гбайт. Общая Ответ
емкость пула виртуального ОЗУ составит 320 Гбайт.
Существует два способа расширения
пула виртуального ОЗУ.
1) Обновление лицензий до редакции с правами
на больший объем виртуального ОЗУ.
2) Добавить лицензии к имеющейся редакции.
… … Пример
Потребляется весь объем (256 Гбайт) виртуального
ОЗУ. Необходимо дополнительно 16 Гбайт для
Сервер VMware vCenter
4 добавленных ВМ.
vSphere Ent vSphere Ent Добавление одной лицензии Enterprise увеличит
объем пула виртуального ОЗУ до 320 Гбайт.
1 1 1 1 1
Краткие сведения
ЦП ЦП ЦП ЦП
ЦП 4
Лицензии vSphere 4
5
Узел А Узел Б
Пул вирт. ОЗУ (Гбайт) 256
320
Узел A
2 процессорных разъема, 4 ядра на ЦП, 48 Гбайт ОЗУ 1
Потребляемый объем вирт. ОЗУ (Гбайт) 256
272
Узел Б
ВМ Отключенная Лицензия на
2 процессорных разъема, 12 ядер на ЦП, 64 Гбайт ОЗУ
(4 Гбайт вирт. ОЗУ) ВМ ЦП
42

43. Как лицензировать новый узел и добавлять его в пул
виртуального ОЗУ?
Ответ
Существует два способа добавления узла.
1) Добавление лицензий той же редакции.
2) Если число имеющихся лицензий превышает
число ЦП, можно применить эти лицензии к
новому узлу. Объем виртуального ОЗУ в пуле
останется неизменным.
Пример
Сервер VMware vCenter Необходимо лицензировать новый узел В.
vSphere Ent vSphere Ent
1 1 1 1 1
Краткие сведения
ЦП ЦП ЦП ЦП ЦП
ЦП 4
Лицензии vSphere 5
Узел А Узел Б Узел В
Пул вирт. ОЗУ (Гбайт) 320
Узел A
2 процессорных разъема, 4 ядра на ЦП, 48 Гбайт ОЗУ 1
Потребляемый объем вирт. ОЗУ (Гбайт) 144
Узел Б
ВМ Отключенная Лицензия на
2 процессорных разъема, 12 ядер на ЦП, 64 Гбайт ОЗУ
(4 Гбайт вирт. ОЗУ) ВМ ЦП
43

44. Как лицензировать новый узел и добавлять его в пул
виртуального ОЗУ?
Емкость пула виртуального ОЗУ
увеличилась на 64 Гбайт. Ответ
Как и раньше, ВМ могут работать
на любом из трех узлов. Существует два способа добавления узла.
1) Добавление лицензий той же редакции.
2) Если число имеющихся лицензий превышает
число ЦП, можно применить эти лицензии
к новому узлу. Объем виртуального ОЗУ в пуле
останется неизменным.
Пример
Сервер VMware vCenter vCenter
Сервер VMware Необходимо лицензировать новый узел В.
vSphere Ent vSphere Ent vSphere Ent Добавлена одна лицензия Enterprise. Таким образом,
объем пула виртуального ОЗУ увеличен до 384 Гбайт.
1 1 1 1 1 1
Краткие сведения
ЦП ЦП ЦП ЦП ЦП
ЦП 4
5
Лицензии vSphere 5
6
Узел А Узел Б Узел В
Пул вирт. ОЗУ (Гбайт) 320
384
Узел A
2 процессорных разъема, 4 ядра на ЦП, 48 Гбайт ОЗУ 1
Потребляемый объем вирт. ОЗУ (Гбайт) 144
Узел Б
ВМ Отключенная Лицензия на
2 процессорных разъема, 12 ядер на ЦП, 64 Гбайт ОЗУ
(4 Гбайт вирт. ОЗУ) ВМ ЦП
44

45. Как лицензировать новый узел и добавлять его в пул
виртуального ОЗУ?
Объем пула виртуального ОЗУ
остается неизменным — 320 Гбайт. Ответ
Как и раньше, ВМ могут работать
на любом из трех узлов. Существует два способа добавления узла.
1) Добавление лицензий той же редакции.
2) Если число имеющихся лицензий превышает
число ЦП, можно применить эти лицензии
к новому узлу. Объем виртуального ОЗУ
в пуле останется неизменным.
Пример
Необходимо лицензировать новый узел В.
Сервер VMware vCenter vCenter
Сервер VMware
Добавление виртуального ОЗУ не требуется, и число
лицензий превышает число ЦП. Лицензия может быть
vSphere Ent vSphere Ent vSphere Ent
развернута на узле В. Объем пула виртуального ОЗУ
остается неизменным.
1 1 1 1 1
Краткие сведения
Краткие сведения
ЦП ЦП ЦП ЦП ЦП
ЦП 5
ЦП 4
Лицензии vSphere 5
Лицензии vSphere 5
Узел А Узел Б Узел В Пул вирт. ОЗУ (Гбайт)
Пул вирт. ОЗУ (Гбайт) 320
320
Узел A
2 процессорных разъема, 4 ядра на ЦП, 48 Гбайт ОЗУ 1 Потребляемый объем вирт. ОЗУ (Гбайт) 144
Потребляемый объем вирт. ОЗУ (Гбайт) 144
Узел Б
ВМ Отключенная Лицензия на
2 процессорных разъема, 12 ядер на ЦП, 64 Гбайт ОЗУ
(4 Гбайт вирт. ОЗУ) ВМ ЦП
45

46. Вопросы?
46
