1. Adityo W (091910201050)
Fathurrozi Winjaya (091910210063)

2.  Adalah salah satu dari dua kanonik (yaitu
standar dan normal) bentuk suatu fungsi
boolean, berguna dalam membandingkan dan
menyederhanakan fungsi.
 Formulir ini bersisi satu istilah jumalh
standar, atau maxterm, untuk setiap “nol”
(palsu) masuk dalam tabel kebenaran untuk
ekspresi

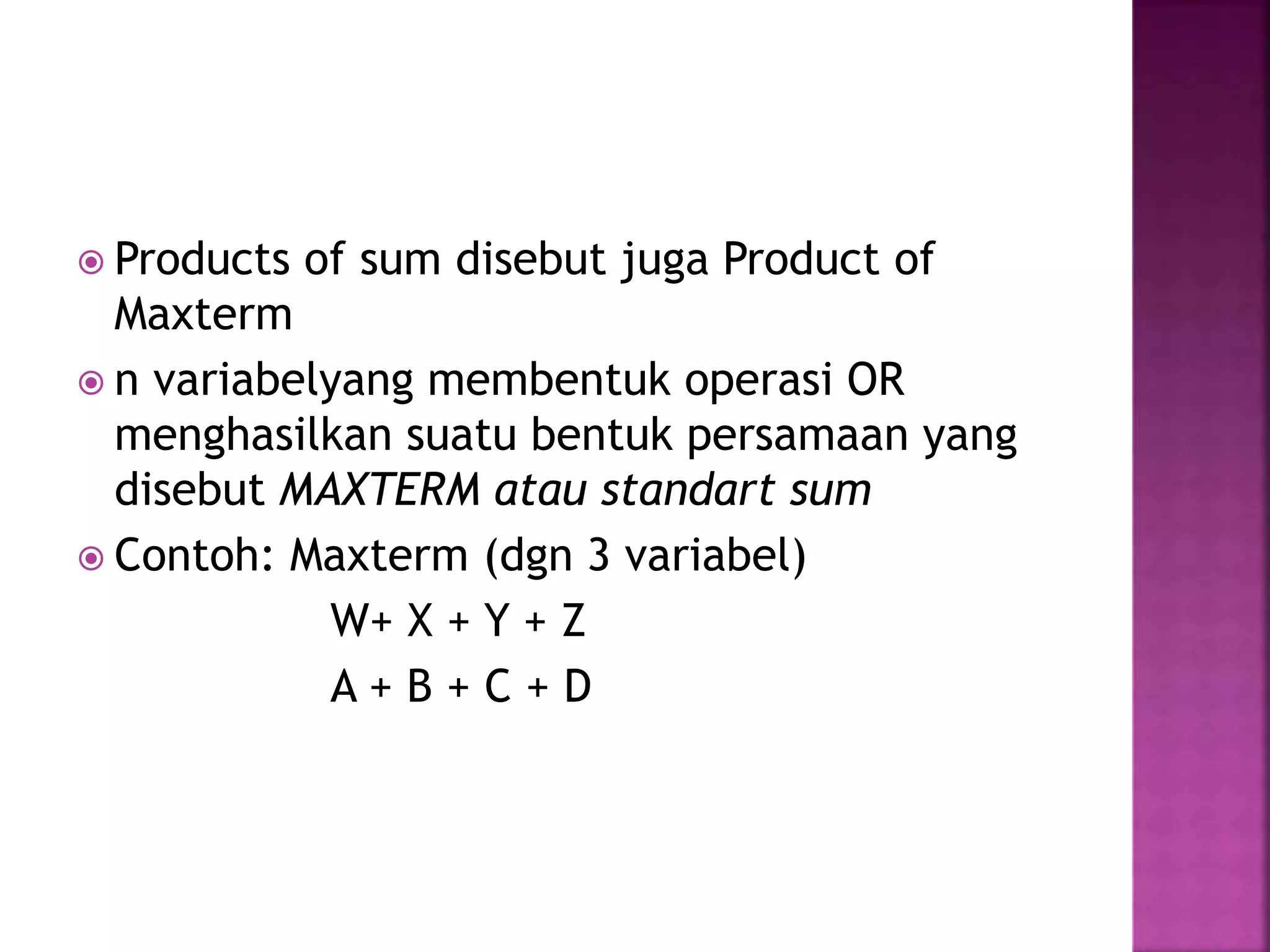

3.  Products of sum disebut juga Product of
Maxterm
 n variabelyang membentuk operasi OR
menghasilkan suatu bentuk persamaan yang
disebut MAXTERM atau standart sum
 Contoh: Maxterm (dgn 3 variabel)
W+ X + Y + Z
A + B + C + D

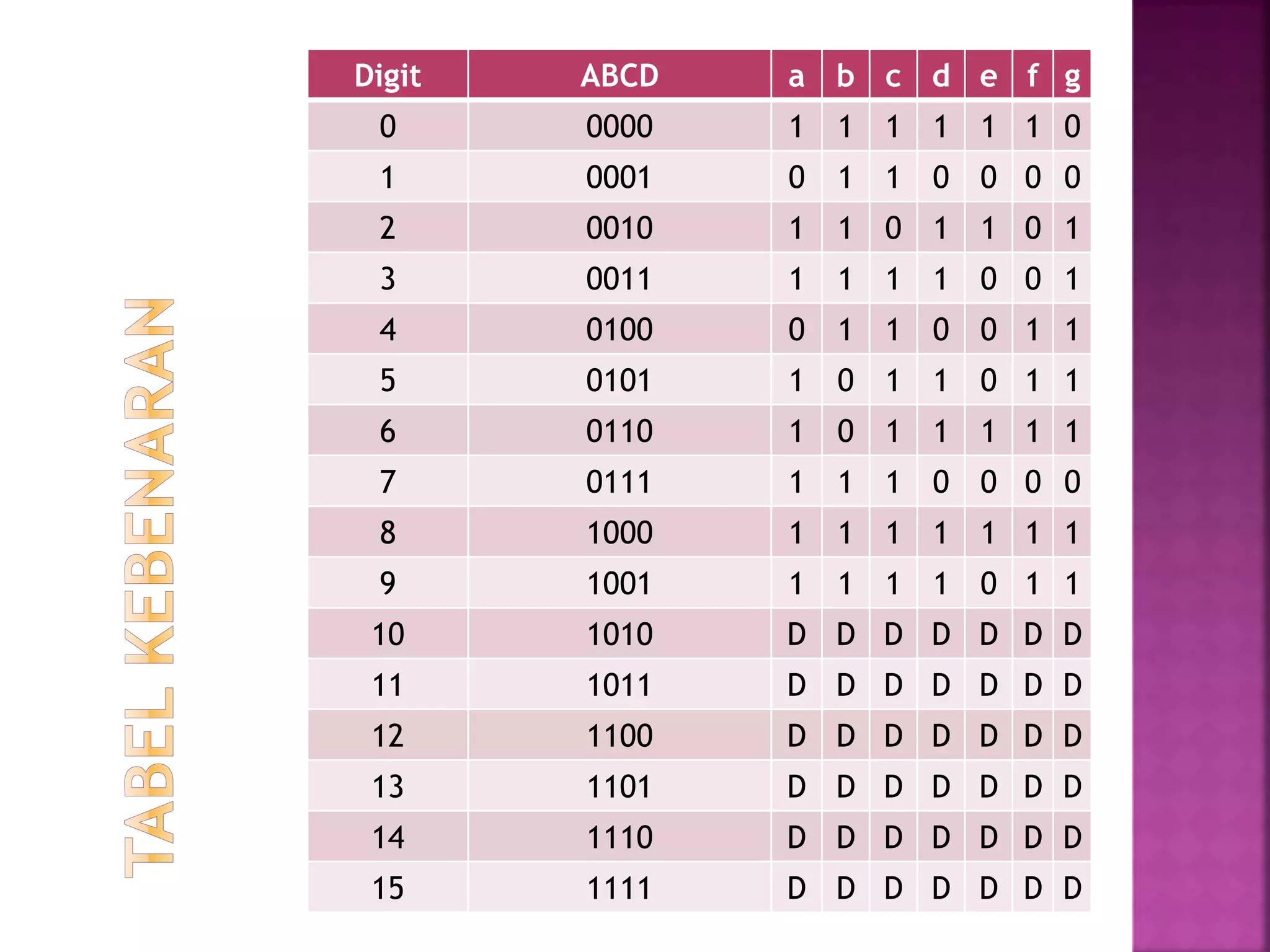

5. Digit ABCD a b c d e f g
0 0000 1 1 1 1 1 1 0
1 0001 0 1 1 0 0 0 0
2 0010 1 1 0 1 1 0 1
3 0011 1 1 1 1 0 0 1
4 0100 0 1 1 0 0 1 1
5 0101 1 0 1 1 0 1 1
6 0110 1 0 1 1 1 1 1
7 0111 1 1 1 0 0 0 0
8 1000 1 1 1 1 1 1 1
9 1001 1 1 1 1 0 1 1
10 1010 D D D D D D D
11 1011 D D D D D D D
12 1100 D D D D D D D
13 1101 D D D D D D D
14 1110 D D D D D D D
15 1111 D D D D D D D

6.  a̅= B C̅ D̅ + A̅ B̅ C̅ D
 a= B C̅ D̅ + A̅ B̅ C̅ D
 a=(B̅+C+D)•(A+B+C+D̅)
CD |AB 00 01 11 10
00 0 1 D 0
01 1 0 D 0
11 0 0 D D
10 0 0 D D

7.  b̅= B C̅ D + B C D̅
 b= B C̅ D + B C D̅
 b=(B̅+C+D̅)•(B̅+C̅+D)
CD |AB 00 01 11 10
00 0 0 D 0
01 0 1 D 0
11 0 0 D D
10 0 1 D D

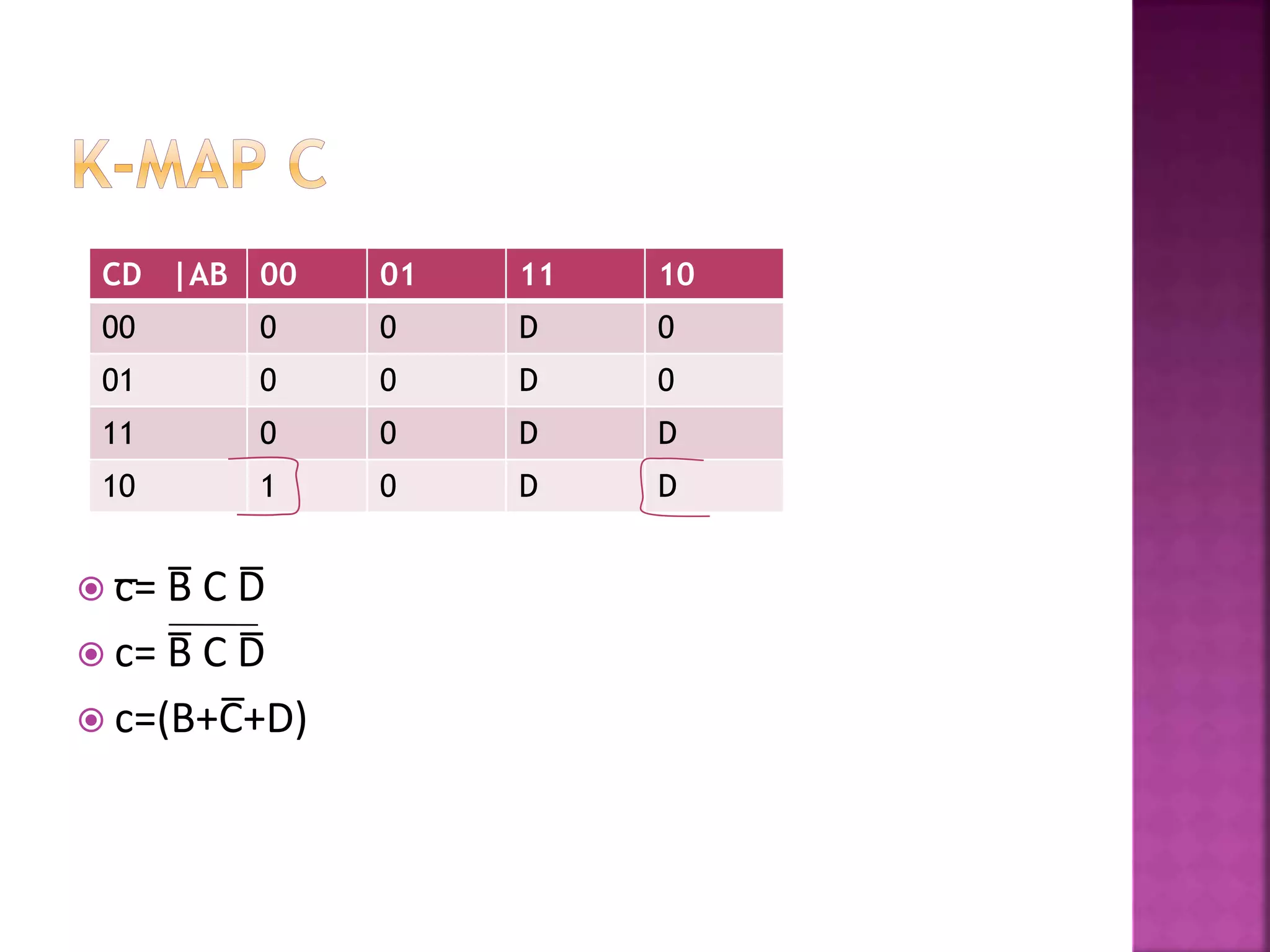

8.  c̅= B̅ C D̅
 c= B̅ C D̅
 c=(B+C̅+D)
CD |AB 00 01 11 10
00 0 0 D 0
01 0 0 D 0
11 0 0 D D
10 1 0 D D

9.  d̅= B C̅ D̅ + A̅ B̅ C̅ D + B C D̅
 d= B C̅ D̅ + A̅ B̅ C̅ D + B C D̅
 d=(B̅+C+D)•(A+B+C+D̅)•(B̅+C̅+D)
CD |AB 00 01 11 10
00 0 1 D 0
01 1 0 D 0
11 0 1 D D
10 0 0 D D

10.  e̅= D̅ + B C̅
 e= D̅ + B C̅
 e=(D)•(B̅+C)
CD |AB 00 01 11 10
00 0 1 D 0
01 1 1 D 1
11 1 1 D D
10 0 0 D D

11.  f̅= A̅ B̅ D + A̅ B̅ C + C D
 f= A̅ B̅ D + A̅ B̅ C + C D
 f= (A+B+D̅)•(A+B+C̅) )•(C̅+D̅)
CD |AB 00 01 11 10
00 0 0 D 0
01 1 0 D 0
11 1 1 D D
10 1 0 D D

12.  g̅= A̅ B̅ C̅ + B C D
 g= A̅ B̅ C̅ + B C D
 g= (A+B+C)•(B̅+C̅+D̅)
CD |AB 00 01 11 10
00 1 0 D 0
01 1 0 D 0
11 0 1 D D
10 0 0 D D
