1. PRINSIP DAN
KETERAMPILAN
DASAR PEMETAAN
MUHAZIR V GEOGRAFI

2. Pengertian Peta
• Peta adalah suatu gambar dari unsur-unsur alam dan
atau buatan manusia,yang berada di atas maupun di
bawah permukaan bumi yang digambarkan pada suatu
bidang datar dengan skala tertentu
• Untuk mengubah bentuk bumi yang bulat (bidang
lengkung) ke bentuk bidang datar harus dilakukan
proyeksi
• Skala peta adalah angka perbandingan antara jarak dua
titik di atas peta dengan jarak tersebut dimuka bumi

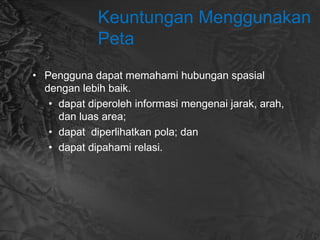

3. Keuntungan Menggunakan
Peta
• Pengguna dapat memahami hubungan spasial
dengan lebih baik.
• dapat diperoleh informasi mengenai jarak, arah,
dan luas area;
• dapat diperlihatkan pola; dan
• dapat dipahami relasi.

4. Fungsi Utama Peta
• Orientasi atau navigasi: menunjukkan arah, jarak, dan
lokasi berbagai tempat di permukaan bumi
• Perencanaan: untuk menentukan arah pembangunan
• Monitoring: memonitor suatu keadaan. Misalnya,
keberadaan hutan, kondisi jalan
• Pendidikan. Misalnya: atlas, peta dinding
• Kodifikasi. Misalnya: pemberian kode wilayah
administrasi menurut aturan tertentu

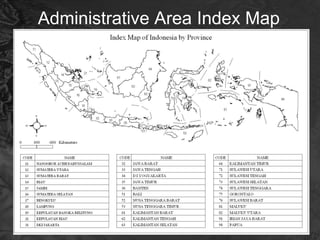

5. Administrative Area Index Map

6. Jenis Peta Menurut Skala
• Peta skala besar: berskala 1:5.000, wilayah yang dipetakan relatif
kecil dan data yang disajikan lebih detil.
• Peta skala sedang: 1:250.000 hingga 1:500.000, peta jenis ini
digunakan untuk mengambarkan wilayah yg agak luas.
• Peta kadaster, berskala 1:100 hingga 1:5.000. peta semacam ini
dipakai untuk membuat peta dalam sertifikat kepemilikan tanah.
• Peta skala kecil: berskala 1:500.000 hingga 1:1000.000. wilayah
yang dipetakan relatif luas.
• Peta skala geografis: berskala lebih kecil dari 1:1000.000, biasanya
digunakan untuk mengambarkan kelompok negara, benua atau
seluruh dunia.
Note:
Jika skala disajikan sebagai bilangan pecahan, peta skala besar
mempunyai skala relatif besar atau penyebutnya relatif kecil.

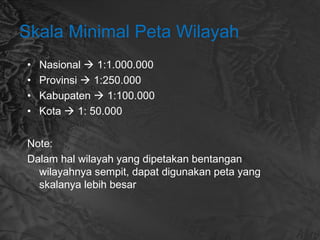

7. Skala Minimal Peta Wilayah
• Nasional  1:1.000.000
• Provinsi  1:250.000
• Kabupaten  1:100.000
• Kota  1: 50.000
Note:
Dalam hal wilayah yang dipetakan bentangan
wilayahnya sempit, dapat digunakan peta yang
skalanya lebih besar

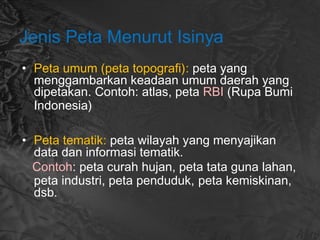

8. Jenis Peta Menurut Isinya
• Peta umum (peta topografi): peta yang
menggambarkan keadaan umum daerah yang
dipetakan. Contoh: atlas, peta RBI (Rupa Bumi
Indonesia)
• Peta tematik: peta wilayah yang menyajikan
data dan informasi tematik.
Contoh: peta curah hujan, peta tata guna lahan,
peta industri, peta penduduk, peta kemiskinan,
dsb.

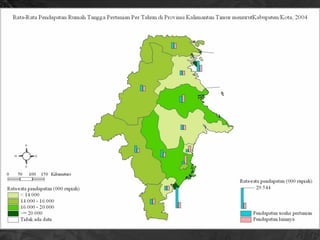

9. Peta Pendapatan Petani

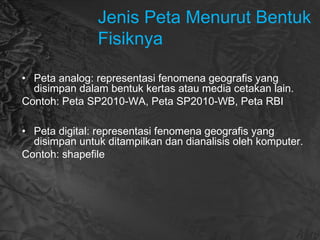

10. Jenis Peta Menurut Bentuk
Fisiknya
• Peta analog: representasi fenomena geografis yang
disimpan dalam bentuk kertas atau media cetakan lain.
Contoh: Peta SP2010-WA, Peta SP2010-WB, Peta RBI
• Peta digital: representasi fenomena geografis yang
disimpan untuk ditampilkan dan dianalisis oleh komputer.
Contoh: shapefile

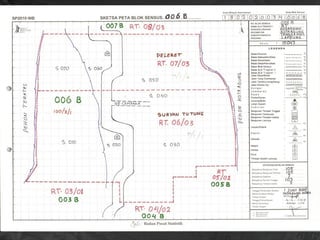

11. Peta SP2010-WB

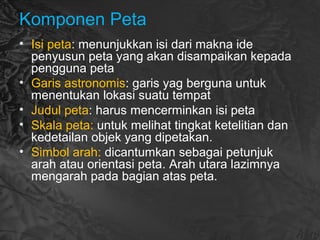

12. Komponen Peta
• Isi peta: menunjukkan isi dari makna ide
penyusun peta yang akan disampaikan kepada
pengguna peta
• Garis astronomis: garis yag berguna untuk
menentukan lokasi suatu tempat
• Judul peta: harus mencerminkan isi peta
• Skala peta: untuk melihat tingkat ketelitian dan
kedetailan objek yang dipetakan.
• Simbol arah: dicantumkan sebagai petunjuk
arah atau orientasi peta. Arah utara lazimnya
mengarah pada bagian atas peta.

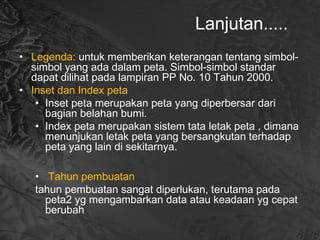

13. Lanjutan.....
• Legenda: untuk memberikan keterangan tentang simbol-
simbol yang ada dalam peta. Simbol-simbol standar
dapat dilihat pada lampiran PP No. 10 Tahun 2000.
• Inset dan Index peta
• Inset peta merupakan peta yang diperbersar dari
bagian belahan bumi.
• Index peta merupakan sistem tata letak peta , dimana
menunjukan letak peta yang bersangkutan terhadap
peta yang lain di sekitarnya.
• Tahun pembuatan
tahun pembuatan sangat diperlukan, terutama pada
peta2 yg mengambarkan data atau keadaan yg cepat
berubah

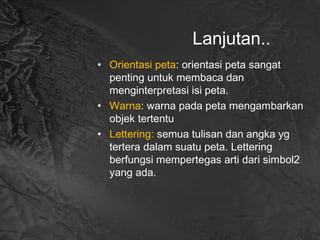

14. Lanjutan..
• Orientasi peta: orientasi peta sangat
penting untuk membaca dan
menginterpretasi isi peta.
• Warna: warna pada peta mengambarkan
objek tertentu
• Lettering: semua tulisan dan angka yg
tertera dalam suatu peta. Lettering
berfungsi mempertegas arti dari simbol2
yang ada.

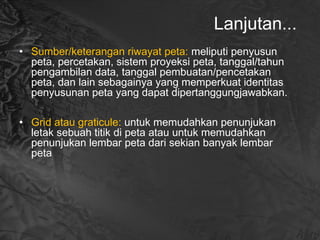

15. Lanjutan...
• Sumber/keterangan riwayat peta: meliputi penyusun
peta, percetakan, sistem proyeksi peta, tanggal/tahun
pengambilan data, tanggal pembuatan/pencetakan
peta, dan lain sebagainya yang memperkuat identitas
penyusunan peta yang dapat dipertanggungjawabkan.
• Grid atau graticule: untuk memudahkan penunjukan
letak sebuah titik di peta atau untuk memudahkan
penunjukan lembar peta dari sekian banyak lembar
peta

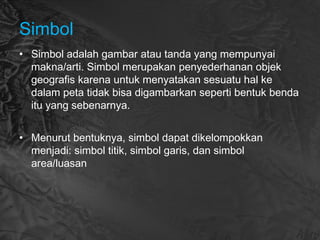

16. Simbol
• Simbol adalah gambar atau tanda yang mempunyai
makna/arti. Simbol merupakan penyederhanan objek
geografis karena untuk menyatakan sesuatu hal ke
dalam peta tidak bisa digambarkan seperti bentuk benda
itu yang sebenarnya.
• Menurut bentuknya, simbol dapat dikelompokkan
menjadi: simbol titik, simbol garis, dan simbol
area/luasan

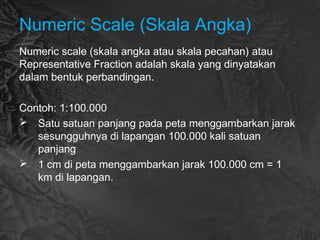

17. Numeric Scale (Skala Angka)
Numeric scale (skala angka atau skala pecahan) atau
Representative Fraction adalah skala yang dinyatakan
dalam bentuk perbandingan.
Contoh: 1:100.000
 Satu satuan panjang pada peta menggambarkan jarak
sesungguhnya di lapangan 100.000 kali satuan
panjang
 1 cm di peta menggambarkan jarak 100.000 cm = 1
km di lapangan.

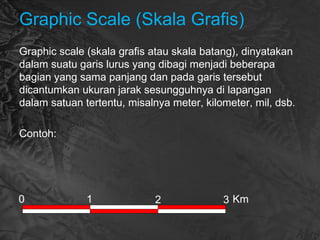

18. Graphic Scale (Skala Grafis)
Graphic scale (skala grafis atau skala batang), dinyatakan
dalam suatu garis lurus yang dibagi menjadi beberapa
bagian yang sama panjang dan pada garis tersebut
dicantumkan ukuran jarak sesungguhnya di lapangan
dalam satuan tertentu, misalnya meter, kilometer, mil, dsb.
Contoh:
0 Km1 2 3

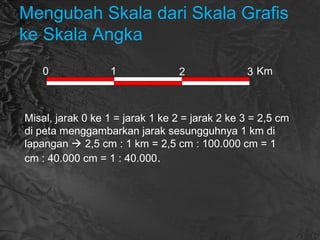

19. Mengubah Skala dari Skala Grafis
ke Skala Angka
Misal, jarak 0 ke 1 = jarak 1 ke 2 = jarak 2 ke 3 = 2,5 cm
di peta menggambarkan jarak sesungguhnya 1 km di
lapangan  2,5 cm : 1 km = 2,5 cm : 100.000 cm = 1
cm : 40.000 cm = 1 : 40.000.
0 Km1 2 3

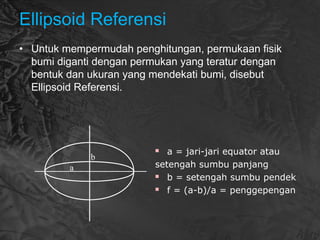

20. Ellipsoid Referensi
• Untuk mempermudah penghitungan, permukaan fisik
bumi diganti dengan permukan yang teratur dengan
bentuk dan ukuran yang mendekati bumi, disebut
Ellipsoid Referensi.
a
b
 a = jari-jari equator atau
setengah sumbu panjang
 b = setengah sumbu pendek
 f = (a-b)/a = penggepengan

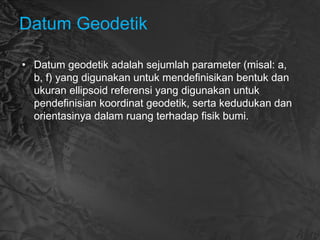

21. Datum Geodetik
• Datum geodetik adalah sejumlah parameter (misal: a,
b, f) yang digunakan untuk mendefinisikan bentuk dan
ukuran ellipsoid referensi yang digunakan untuk
pendefinisian koordinat geodetik, serta kedudukan dan
orientasinya dalam ruang terhadap fisik bumi.

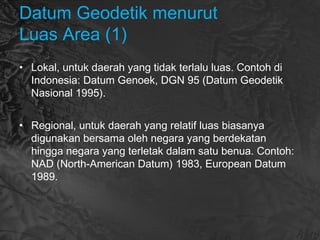

22. Datum Geodetik menurut
Luas Area (1)
• Lokal, untuk daerah yang tidak terlalu luas. Contoh di
Indonesia: Datum Genoek, DGN 95 (Datum Geodetik
Nasional 1995).
• Regional, untuk daerah yang relatif luas biasanya
digunakan bersama oleh negara yang berdekatan
hingga negara yang terletak dalam satu benua. Contoh:
NAD (North-American Datum) 1983, European Datum
1989.

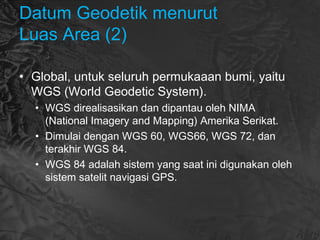

23. Datum Geodetik menurut
Luas Area (2)
• Global, untuk seluruh permukaaan bumi, yaitu
WGS (World Geodetic System).
• WGS direalisasikan dan dipantau oleh NIMA
(National Imagery and Mapping) Amerika Serikat.
• Dimulai dengan WGS 60, WGS66, WGS 72, dan
terakhir WGS 84.
• WGS 84 adalah sistem yang saat ini digunakan oleh
sistem satelit navigasi GPS.

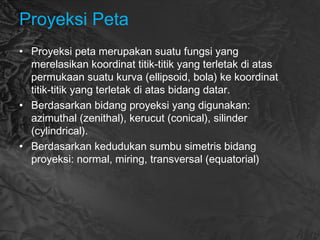

24. Proyeksi Peta
• Proyeksi peta merupakan suatu fungsi yang
merelasikan koordinat titik-titik yang terletak di atas
permukaan suatu kurva (ellipsoid, bola) ke koordinat
titik-titik yang terletak di atas bidang datar.
• Berdasarkan bidang proyeksi yang digunakan:
azimuthal (zenithal), kerucut (conical), silinder
(cylindrical).
• Berdasarkan kedudukan sumbu simetris bidang
proyeksi: normal, miring, transversal (equatorial)

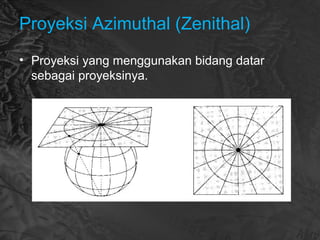

25. Proyeksi Azimuthal (Zenithal)
• Proyeksi yang menggunakan bidang datar
sebagai proyeksinya.

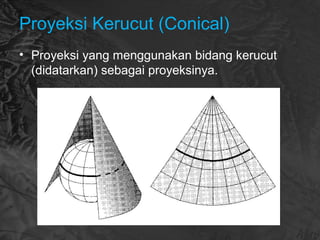

26. Proyeksi Kerucut (Conical)
• Proyeksi yang menggunakan bidang kerucut
(didatarkan) sebagai proyeksinya.

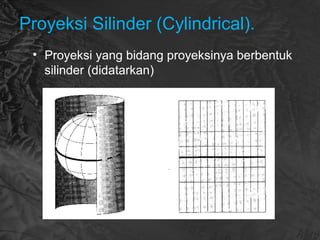

27. Proyeksi Silinder (Cylindrical).
• Proyeksi yang bidang proyeksinya berbentuk
silinder (didatarkan)

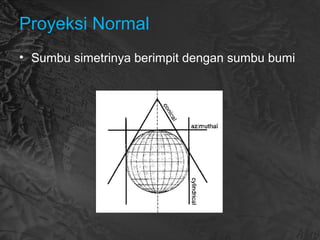

28. Proyeksi Normal
• Sumbu simetrinya berimpit dengan sumbu bumi

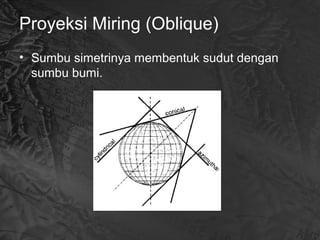

29. Proyeksi Miring (Oblique)
• Sumbu simetrinya membentuk sudut dengan
sumbu bumi.

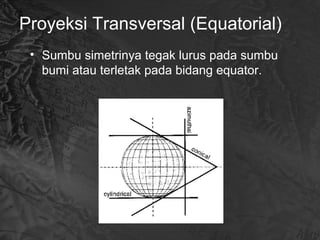

30. Proyeksi Transversal (Equatorial)
• Sumbu simetrinya tegak lurus pada sumbu
bumi atau terletak pada bidang equator.

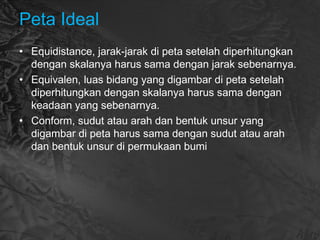

31. Peta Ideal
• Equidistance, jarak-jarak di peta setelah diperhitungkan
dengan skalanya harus sama dengan jarak sebenarnya.
• Equivalen, luas bidang yang digambar di peta setelah
diperhitungkan dengan skalanya harus sama dengan
keadaan yang sebenarnya.
• Conform, sudut atau arah dan bentuk unsur yang
digambar di peta harus sama dengan sudut atau arah
dan bentuk unsur di permukaan bumi

32. Universal Transverse Mercator (UTM)
• Metode proyeksi: silinder, transversal, konform.
• Seluruh permukaan bumi dibagi menjadi 60 zone, setiap
zone dibatasi 2 meridian selebar 6° dan memiliki
meridian tengah sendiri, mulai dari 180°BB sampai
dengan 180°BT.
• Batas lintang dalam sistem koordinat ini 80°LS sampai
dengan 84°LU, terdiri atas bagian-bagian selebar 8°,
mulai dari 80°LS ke utara dengan notasi C, D, E,…,X
(kecuali huruf I dan O).

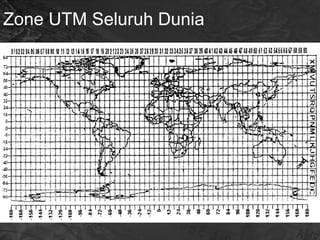

33. Zone UTM Seluruh Dunia

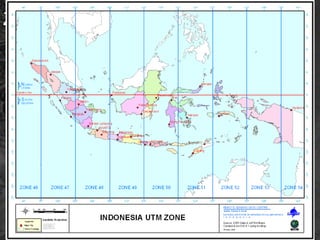

34. Zone UTM Wilayah Indonesia
Indonesia: 93°BT - 141°BT; 11°LS - 6°LU

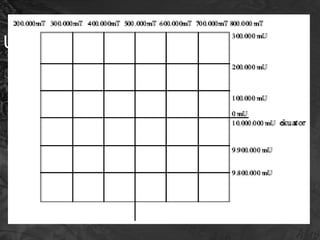

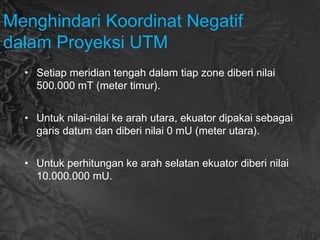

35. Menghindari Koordinat Negatif
dalam Proyeksi UTM
• Setiap meridian tengah dalam tiap zone diberi nilai
500.000 mT (meter timur).
• Untuk nilai-nilai ke arah utara, ekuator dipakai sebagai
garis datum dan diberi nilai 0 mU (meter utara).
• Untuk perhitungan ke arah selatan ekuator diberi nilai
10.000.000 mU.

36. UTM

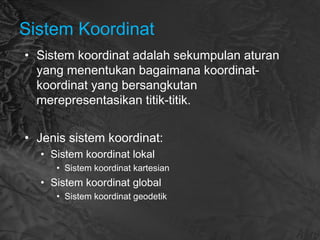

37. Sistem Koordinat
• Sistem koordinat adalah sekumpulan aturan
yang menentukan bagaimana koordinat-
koordinat yang bersangkutan
merepresentasikan titik-titik.
• Jenis sistem koordinat:
• Sistem koordinat lokal
• Sistem koordinat kartesian
• Sistem koordinat global
• Sistem koordinat geodetik

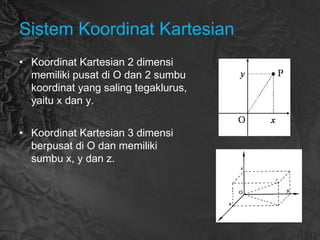

38. Sistem Koordinat Kartesian
• Koordinat Kartesian 2 dimensi
memiliki pusat di O dan 2 sumbu
koordinat yang saling tegaklurus,
yaitu x dan y.
• Koordinat Kartesian 3 dimensi
berpusat di O dan memiliki
sumbu x, y dan z.

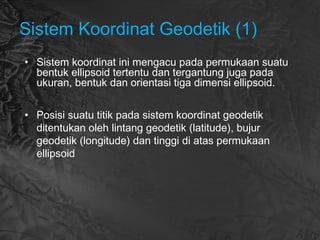

39. Sistem Koordinat Geodetik (1)
• Sistem koordinat ini mengacu pada permukaan suatu
bentuk ellipsoid tertentu dan tergantung juga pada
ukuran, bentuk dan orientasi tiga dimensi ellipsoid.
• Posisi suatu titik pada sistem koordinat geodetik
ditentukan oleh lintang geodetik (latitude), bujur
geodetik (longitude) dan tinggi di atas permukaan
ellipsoid

40. Sistem Koordinat Geodetik (2)

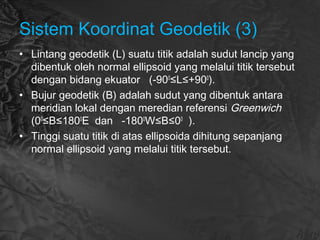

41. Sistem Koordinat Geodetik (3)
• Lintang geodetik (L) suatu titik adalah sudut lancip yang
dibentuk oleh normal ellipsoid yang melalui titik tersebut
dengan bidang ekuator (-900
≤L≤+900
).
• Bujur geodetik (B) adalah sudut yang dibentuk antara
meridian lokal dengan meredian referensi Greenwich
(00
≤B≤1800
E dan -1800
W≤B≤00
).
• Tinggi suatu titik di atas ellipsoida dihitung sepanjang
normal ellipsoid yang melalui titik tersebut.

42. Cara mencari informasi geografi
dalam Atlas dan Globe
• Atlas berupa buku yg berisi bermacam-
macam peta dan dilengkapi dgn diagram,
gambar, data statistik, dan uraian. Dengan
kata lain atlas adalah kumpulan peta
dalam bentuk buku.

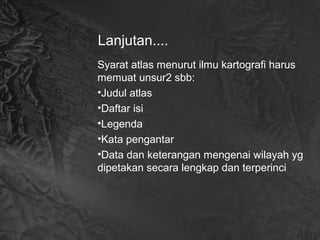

43. Lanjutan....
Syarat atlas menurut ilmu kartografi harus
memuat unsur2 sbb:
•Judul atlas
•Daftar isi
•Legenda
•Kata pengantar
•Data dan keterangan mengenai wilayah yg
dipetakan secara lengkap dan terperinci

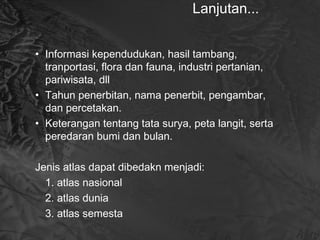

44. Lanjutan...
• Informasi kependudukan, hasil tambang,
tranportasi, flora dan fauna, industri pertanian,
pariwisata, dll
• Tahun penerbitan, nama penerbit, pengambar,
dan percetakan.
• Keterangan tentang tata surya, peta langit, serta
peredaran bumi dan bulan.
Jenis atlas dapat dibedakn menjadi:
1. atlas nasional
2. atlas dunia
3. atlas semesta

45. • Penggunaan globe sebagai alat peraga memiliki
kegunaan sbb:
• Menunjukkan bentuk bumi secara sederhana
• Menunjukkan sistem garis lintang dan garis bujur
• Melihat permukaan bumi secara utuh
• Memperagakan rotasi bumi
• Memperagakan terjadinya siang dan malam.
• Sebuah globe adalah model bumi dalam skala
sangat kecil. Kedudukan globe membentuk sudut
23,5 derajat sesuai dengan kemiringan sumbu
bumi.

46. SEKIAN
DAN
TERIMA KASIH
SEE YOU NEXT WEEK
“STUDY HARD AND KEEP
DICIPLINE”
