1. TREBALL D’INFORMÀTICA
Maria Rufete Valenzuela
Daniel Canudas Rodríguez

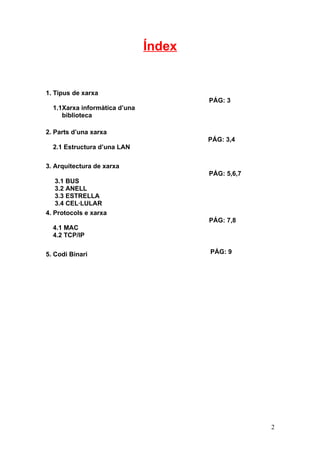

2. Índex
1. Tipus de xarxa
PÁG: 3
1.1Xarxa informàtica d’una
biblioteca
2. Parts d’una xarxa
PÁG: 3,4
2.1 Estructura d’una LAN
3. Arquitectura de xarxa
PÁG: 5,6,7
3.1 BUS
3.2 ANELL
3.3 ESTRELLA
3.4 CEL·LULAR
4. Protocols e xarxa
PÁG: 7,8
4.1 MAC
4.2 TCP/IP
5. Codi Binari PÁG: 9
2

3. ____________________________________________Xarxes informàtiques
1.Xarxes informàtiques
Una Xarxa informàtica es una sèrie d'ordinadors i altres dispositius
interconnectats entre si, per compartir recursos, arxius o informació.

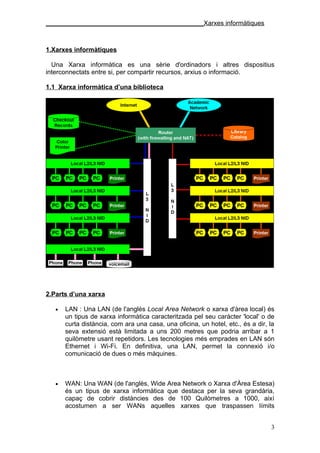

1.1 Xarxa informàtica d’una biblioteca
2.Parts d’una xarxa
• LAN : Una LAN (de l'anglès Local Area Network o xarxa d'àrea local) és
un tipus de xarxa informàtica caracteritzada pel seu caràcter 'local' o de
curta distància, com ara una casa, una oficina, un hotel, etc., és a dir, la
seva extensió està limitada a uns 200 metres que podria arribar a 1
quilòmetre usant repetidors. Les tecnologies més emprades en LAN són
Ethernet i Wi-Fi. En definitiva, una LAN, permet la connexió i/o
comunicació de dues o més màquines.
• WAN: Una WAN (de l'anglès, Wide Area Network o Xarxa d'Àrea Estesa)
és un tipus de xarxa informàtica que destaca per la seva grandària,
capaç de cobrir distàncies des de 100 Quilòmetres a 1000, així
acostumen a ser WANs aquelles xarxes que traspassen límits
3

4. ____________________________________________Xarxes informàtiques
municipals, regionals o estatals. Les WAN són formades per conjunts de
LAN (xarxes petites). Normalment quan parlem de WAN parlem de
xarxes d'operadores, científiques, governamentals, etc.
2.1 Estructura d’una LAN
• Targeta de xarxa: Part del hardware de l'ordinador que ens permet
connectar-la a la xarxa.
• Dispositiu d'interconnexió: - Concentrador ( hub ) : rep unes dades i las
reparteix a tots.
-Commutador ( switch ) : Envia les dades a
l'ordinador que les ha demanat.
• Cablejat:
- Cable de parells trenats.
- Fibra òptica
4

5. ____________________________________________Xarxes informàtiques
3.Arquitectura de xarxa
L'arquitectura té referència a l'estructura física de la xarxa, un cop
interconnectats tots els dispositius. En xarxes d'àrea local s'han utilitzat
diversos tipus d'arquitectura:
-Bus: Els ordinadors surten d'un punt central.
-Anell: Els ordinadors que componen la xarxa formen un anell.
-Estrella: Els ordinadors es connecten a través d'un dispositiu que forma el
nucli de la xarxa. Són les més utilitzades.
-Cel·lular: La xarxa es compon d'àrees circulars. Ex: Les xarxes sense fil.

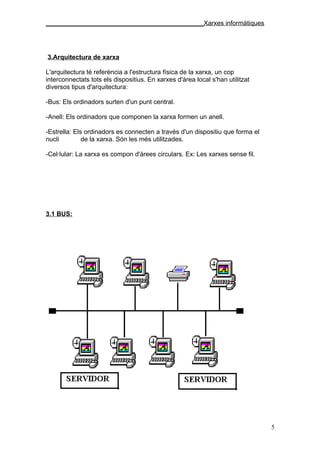

3.1 BUS:
5

6. ____________________________________________Xarxes informàtiques
3.2 ANELL
3.3 ESTRELLA
6

7. ____________________________________________Xarxes informàtiques

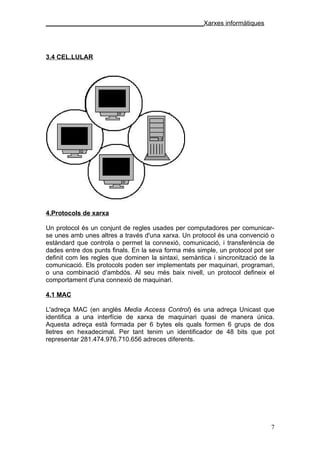

3.4 CEL.LULAR
4.Protocols de xarxa
Un protocol és un conjunt de regles usades per computadores per comunicar-
se unes amb unes altres a través d'una xarxa. Un protocol és una convenció o
estàndard que controla o permet la connexió, comunicació, i transferència de
dades entre dos punts finals. En la seva forma més simple, un protocol pot ser
definit com les regles que dominen la sintaxi, semàntica i sincronització de la
comunicació. Els protocols poden ser implementats per maquinari, programari,
o una combinació d'ambdós. Al seu més baix nivell, un protocol defineix el
comportament d'una connexió de maquinari.
4.1 MAC
L'adreça MAC (en anglès Media Access Control) és una adreça Unicast que
identifica a una interfície de xarxa de maquinari quasi de manera única.
Aquesta adreça està formada per 6 bytes els quals formen 6 grups de dos
lletres en hexadecimal. Per tant tenim un identificador de 48 bits que pot
representar 281.474.976.710.656 adreces diferents.
7

8. ____________________________________________Xarxes informàtiques
4.2 TCP/IP
Una adreça IP és un nombre que identifica inequívocament un dispositiu lògic
connectat a la xarxa. Dins d'una mateixa xarxa, cada adreça IP que s'utilitzi ha
de ser única.
Una adreça IP es representa mitjançant un nombre binari de 32 bits (IPv4). Les
adreces IP s'expressen com nombres de notació decimal: es divideixen els 32
bits de l'adreça en quatre octets (un octet és un grup de 8 bits). El valor decimal
màxim de cada octet és 255 (el nombre binari de 8 bits més alt és 11111111, i
aquests bits, de dreta a esquerra, tenen valors decimals de 1, 2, 4, 8, 16, 32, 64
i 128, la suma dels quals és 255).
8

9. ____________________________________________Xarxes informàtiques
5. CODI BINARI
Codi numèric on solament s’utilitza el 0 i 1.
1 bit: Unitat mínima d’informació
1byte:8 bits
1Kbytes: 1024 bytes
1Mbyte: 1024Kbytes
1Gbyte: 1024Mbyte
1Tbyte: 1024Gbyte
9
