Processingについての授業の資料です。

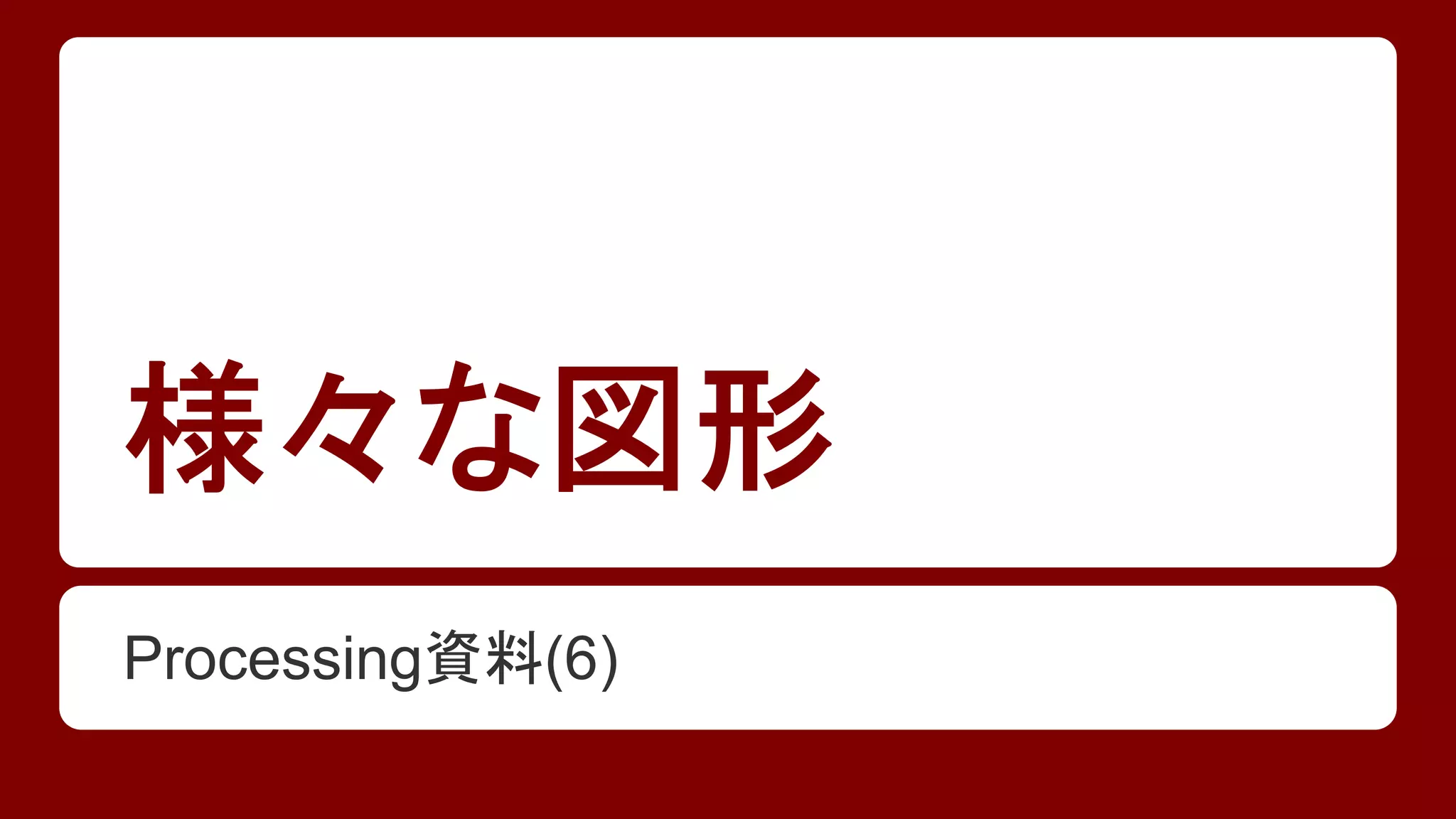

1. 様々な図形
Processing資料(6)

2. 極座標
θ
r
(r*cos(θ),r*sin(θ))

3. 円運動

4. 正多角形

5. void setup() {
size(400, 400);
}
void draw() {
background(255);
int vertex_num = 6; //頂点数(六角形を描画)
int R = 180; //頂点から中心までの距離(半径)
int x = width/2; //x座標の位置
int y = height/2; //y座標の位置
pushMatrix();
translate(x, y);
beginShape();
for (int i = 0; i < vertex_num; i++) {
vertex(R*cos(radians(360*i/vertex_num)), R*sin(radians(360*i/ vertex_num)));
}
endShape(CLOSE);
popMatrix();
}

6. pushMatrix,translate,popMatrix
● pushMatrix:
座標の保存
● translate:
座標の始点の変更
指定座標が(0,0)となる
● popMatrix:
保存した座標の復元

7. beginShape,vertex,endShape
● beginShape:
頂点の記録の開始
● vertex:
頂点座標の決定
● endShape:
頂点の記録の終了
endShape(CLOSE)することで始点と終点を
閉じる

8. 正多角形の考え方
半径Rの円を描く

9. 正多角形の考え方
円上に等間隔に6点打つ

10. 正多角形の考え方
6点を線でつなぐ

11. 正多角形の考え方
六角形完成

12. 応用 - 星
円上に等間隔に10点打つ
点を偶数奇数で分ける

13. 応用 - 星
奇数の点を
より小さな円上に再配置

14. 応用 - 星
偶数奇数に関わらず
順番通りに点をつなぐ

15. 応用 - 星
完成

16. 応用 - 星
左へ90度回転
