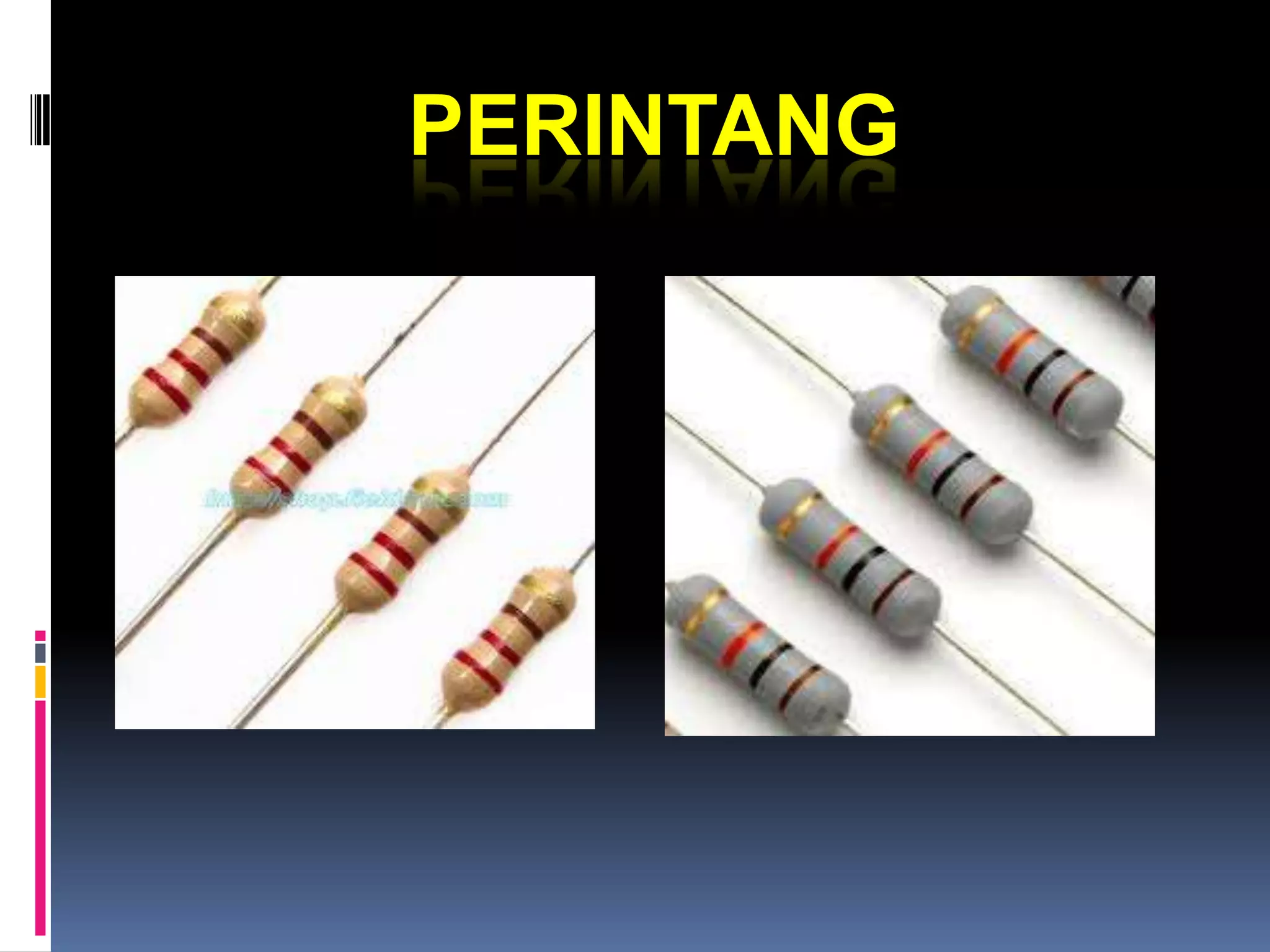

1. PERINTANG

2. PENGENALAN PERINTANG
 Salah satu komponen elektronik terpenting dalam litar
eletronik
 Berfungsi untuk mengawal dan menghadkan pengaliran
arus elektrik dalam litar
 Terbahagi kepada beberapa jenis :
I. Perintang tetap
II. Perintang boleh ubah
III. Perintang Light Diod Resistor
 Unit ukuran bagi nila perintang adalah Ohm ( Ω )
 Bahan binaan badan perintang adalah
seramik, komposisi karbon, saput logam oksida, dan
wayar lilit

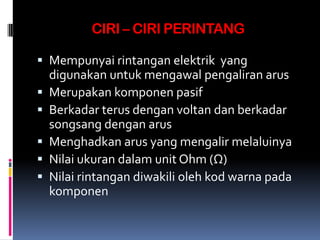

3. CIRI – CIRI PERINTANG
 Mempunyai rintangan elektrik yang
digunakan untuk mengawal pengaliran arus
 Merupakan komponen pasif
 Berkadar terus dengan voltan dan berkadar
songsang dengan arus
 Menghadkan arus yang mengalir melaluinya
 Nilai ukuran dalam unit Ohm (Ω)
 Nilai rintangan diwakili oleh kod warna pada
komponen

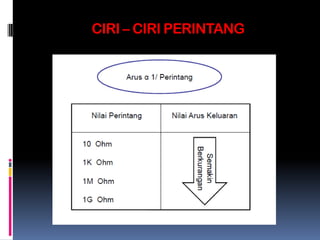

4. CIRI – CIRI PERINTANG

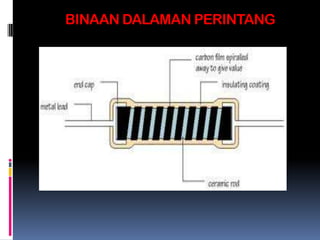

5. BINAAN DALAMAN PERINTANG

6. SIMBOL PERINTANG

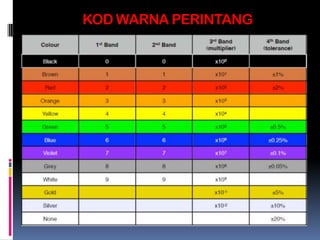

7. KOD WARNA PERINTANG

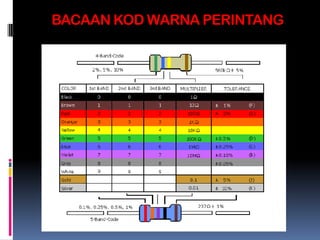

8. BACAAN KOD WARNA PERINTANG

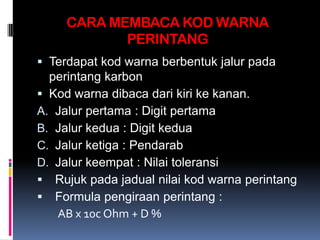

9. CARA MEMBACA KOD WARNA
PERINTANG
 Terdapat kod warna berbentuk jalur pada
perintang karbon
 Kod warna dibaca dari kiri ke kanan.
A. Jalur pertama : Digit pertama
B. Jalur kedua : Digit kedua
C. Jalur ketiga : Pendarab
D. Jalur keempat : Nilai toleransi
 Rujuk pada jadual nilai kod warna perintang
 Formula pengiraan perintang :
AB x 10c Ohm + D %

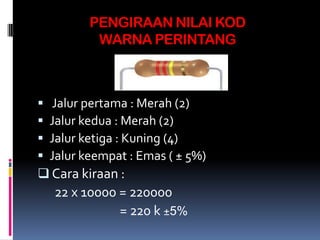

10. PENGIRAAN NILAI KOD
WARNA PERINTANG
 Jalur pertama : Merah (2)
Jalur kedua : Merah (2)
Jalur ketiga : Kuning (4)
Jalur keempat : Emas ( ± 5%)
 Cara kiraan :
22 x 10000 = 220000
= 220 k ±5%

11. KAEDAH PENGUJIAN NILAI
PERINTANG
 Pengujian boleh dilakukan dengan
menggunakan :
1) Multimeter analog 2) Multimeter digital

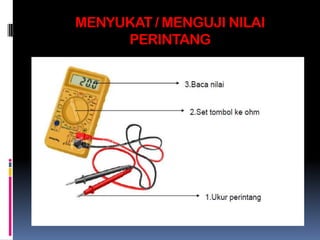

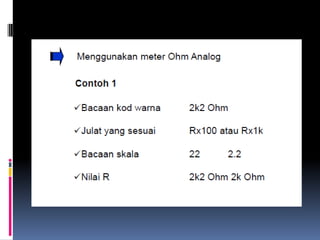

12. MENYUKAT / MENGUJI NILAI
PERINTANG

14. MENYUKAT / MENGUJI NILAI
PERINTANG

15. SEKIAN, TERIM
A KASIH
