Point4qgis presentation
- 1.

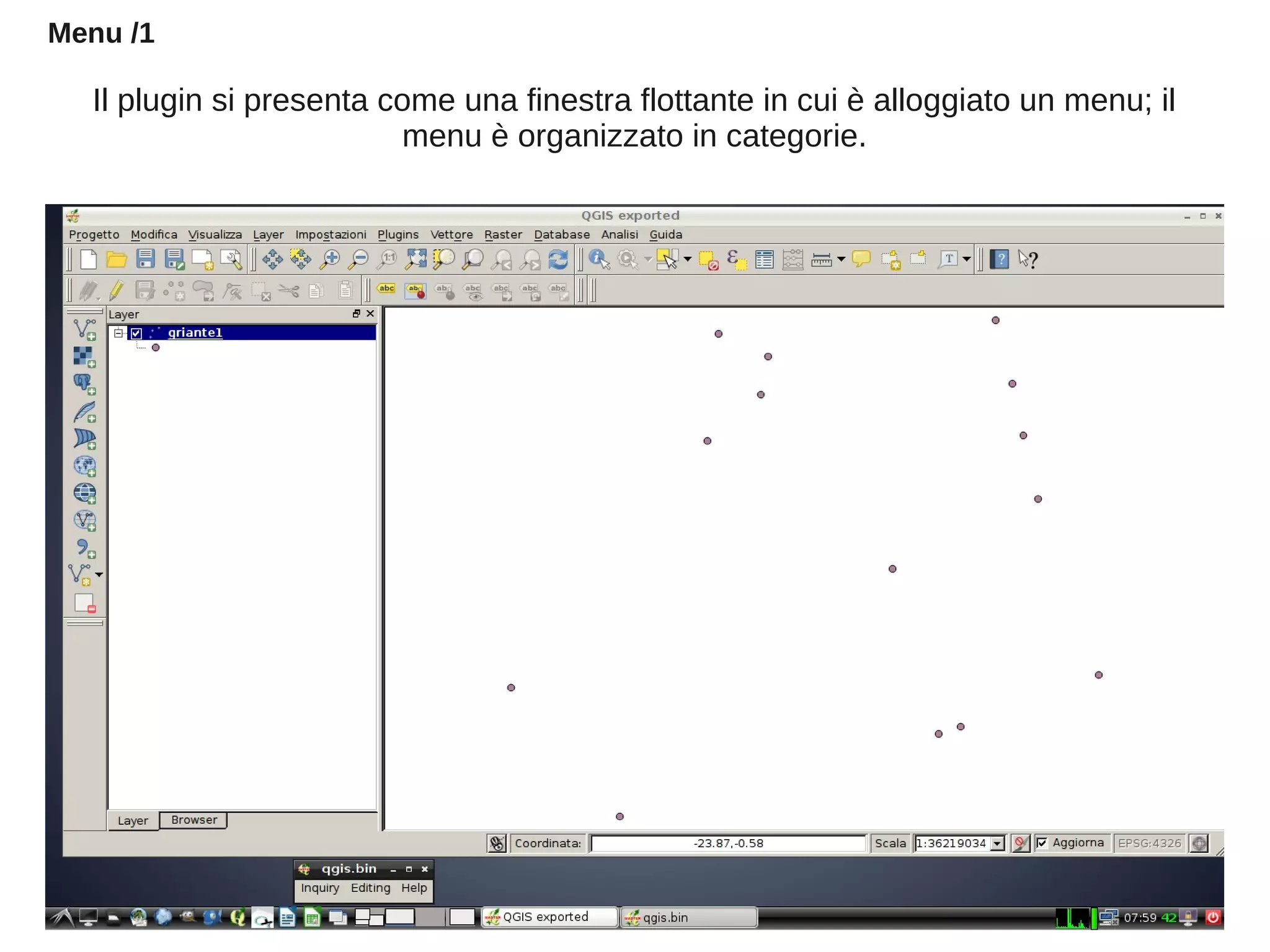

- 2. Il plugin sipresenta come una finestra flottante in cui è alloggiato un menu; il menu è organizzato in categorie. Menu /1
- 3. Interrogazione del punto lafunzione consente di vedere le coordinate del punto selezionato Menu Inquiry /2
- 4. Distanza fra 2punti consente di avere la distanza fra i punti selezionati (0,12) Menu Inquiry /3

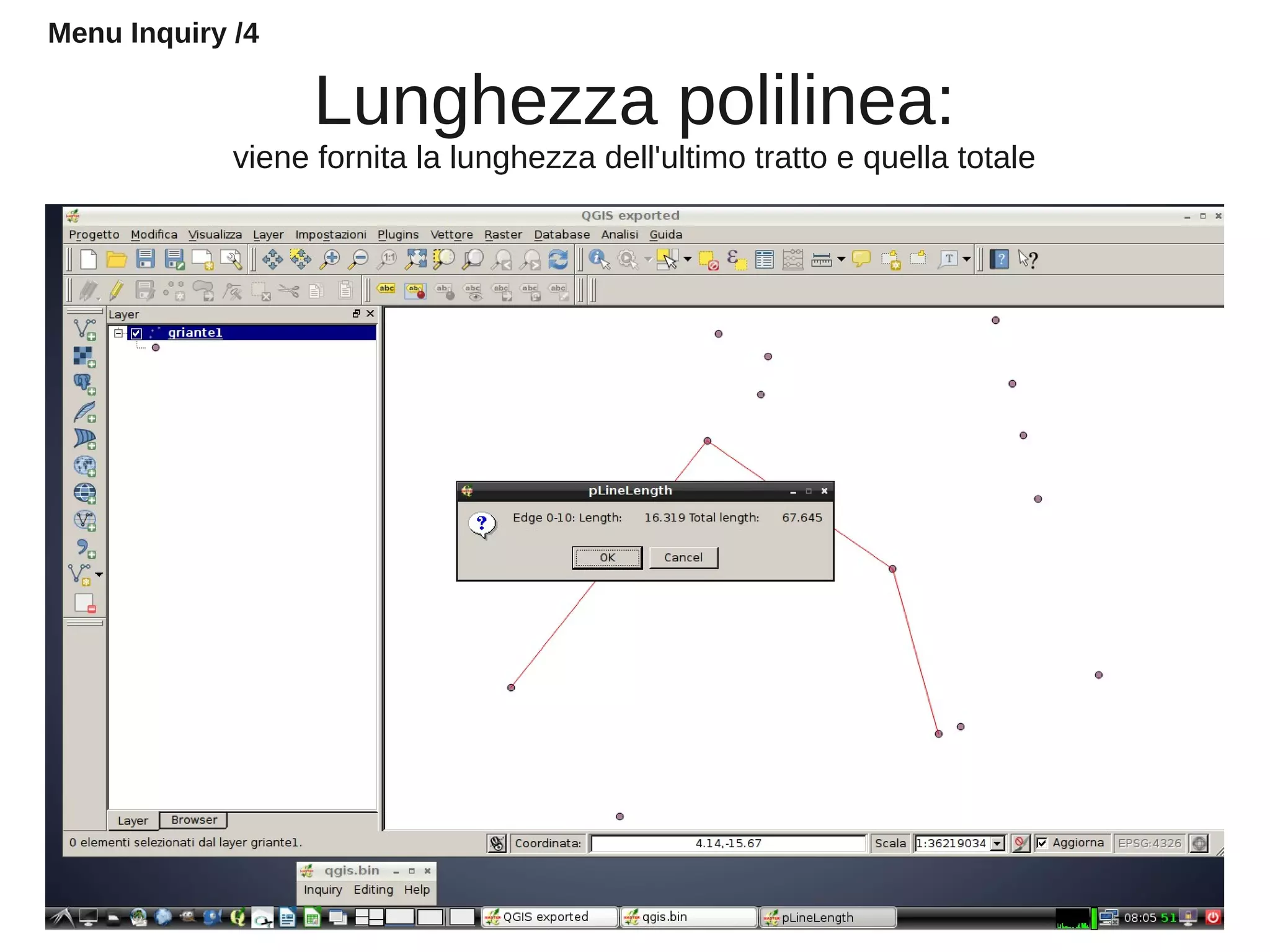

- 5. Lunghezza polilinea: viene fornitala lunghezza dell'ultimo tratto e quella totale Menu Inquiry /4

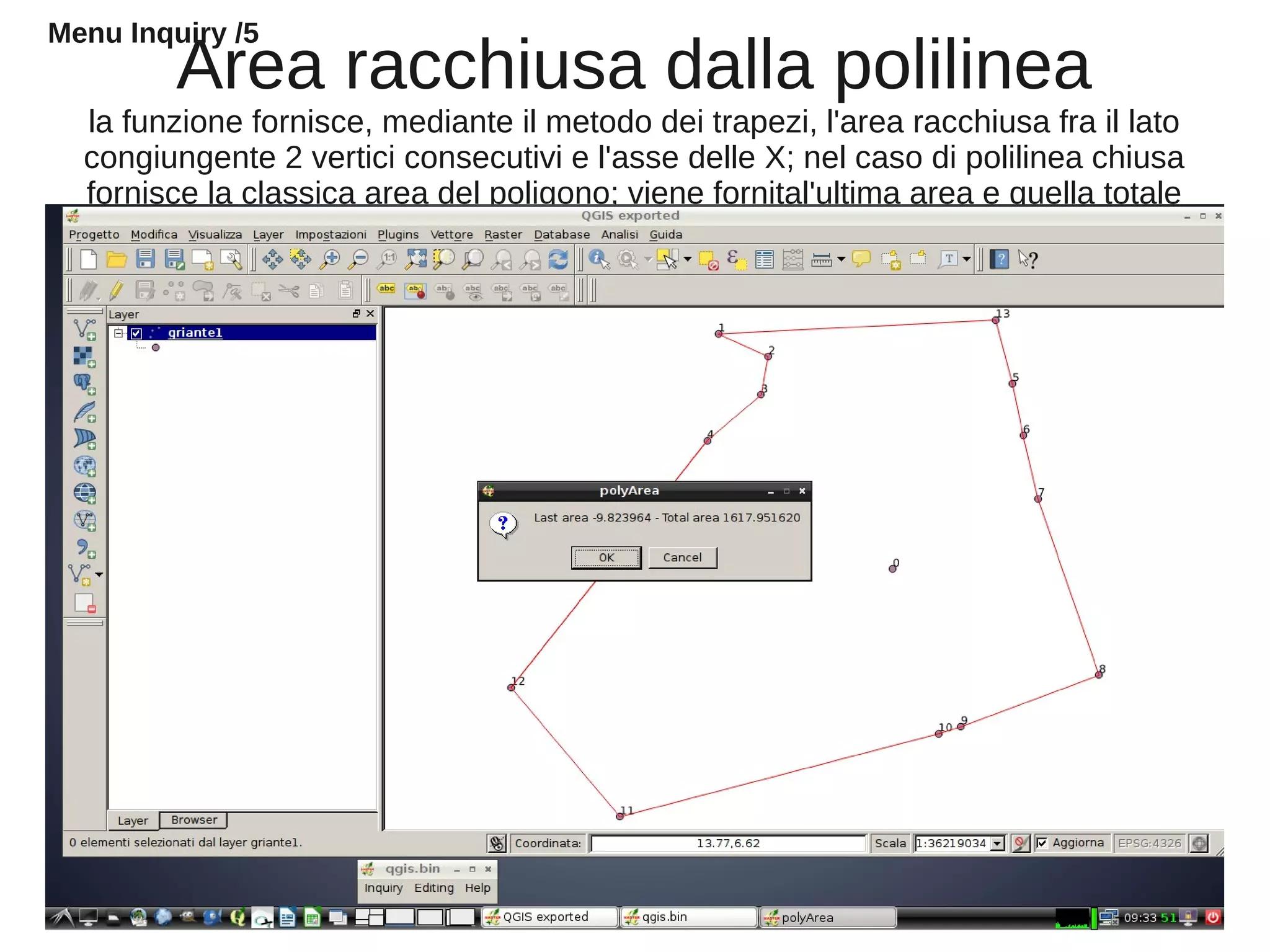

- 6. Area racchiusa dallapolilinea la funzione fornisce, mediante il metodo dei trapezi, l'area racchiusa fra il lato congiungente 2 vertici consecutivi e l'asse delle X; nel caso di polilinea chiusa fornisce la classica area del poligono; viene fornital'ultima area e quella totale Menu Inquiry /5

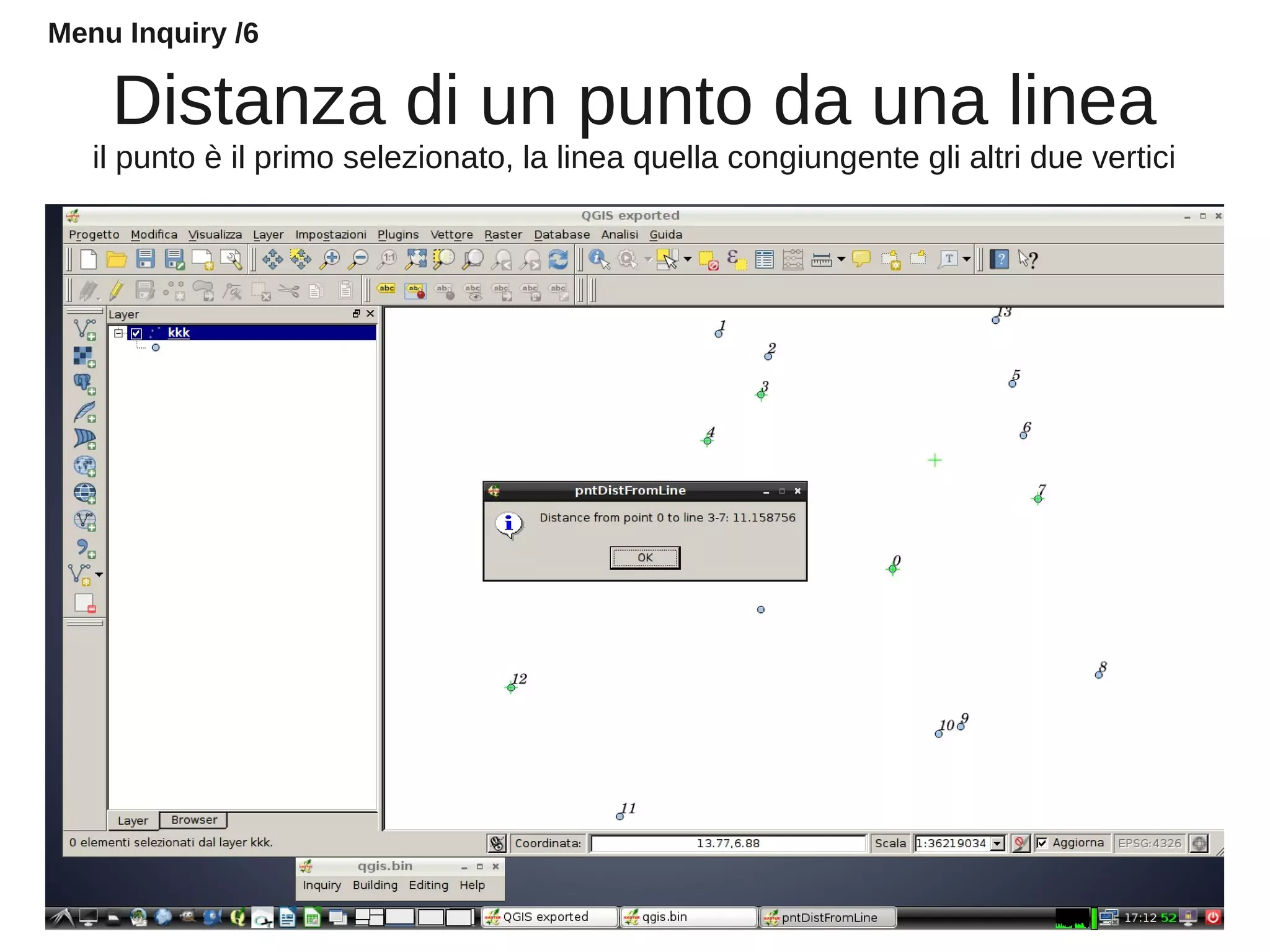

- 7. Distanza di unpunto da una linea il punto è il primo selezionato, la linea quella congiungente gli altri due vertici Menu Inquiry /6

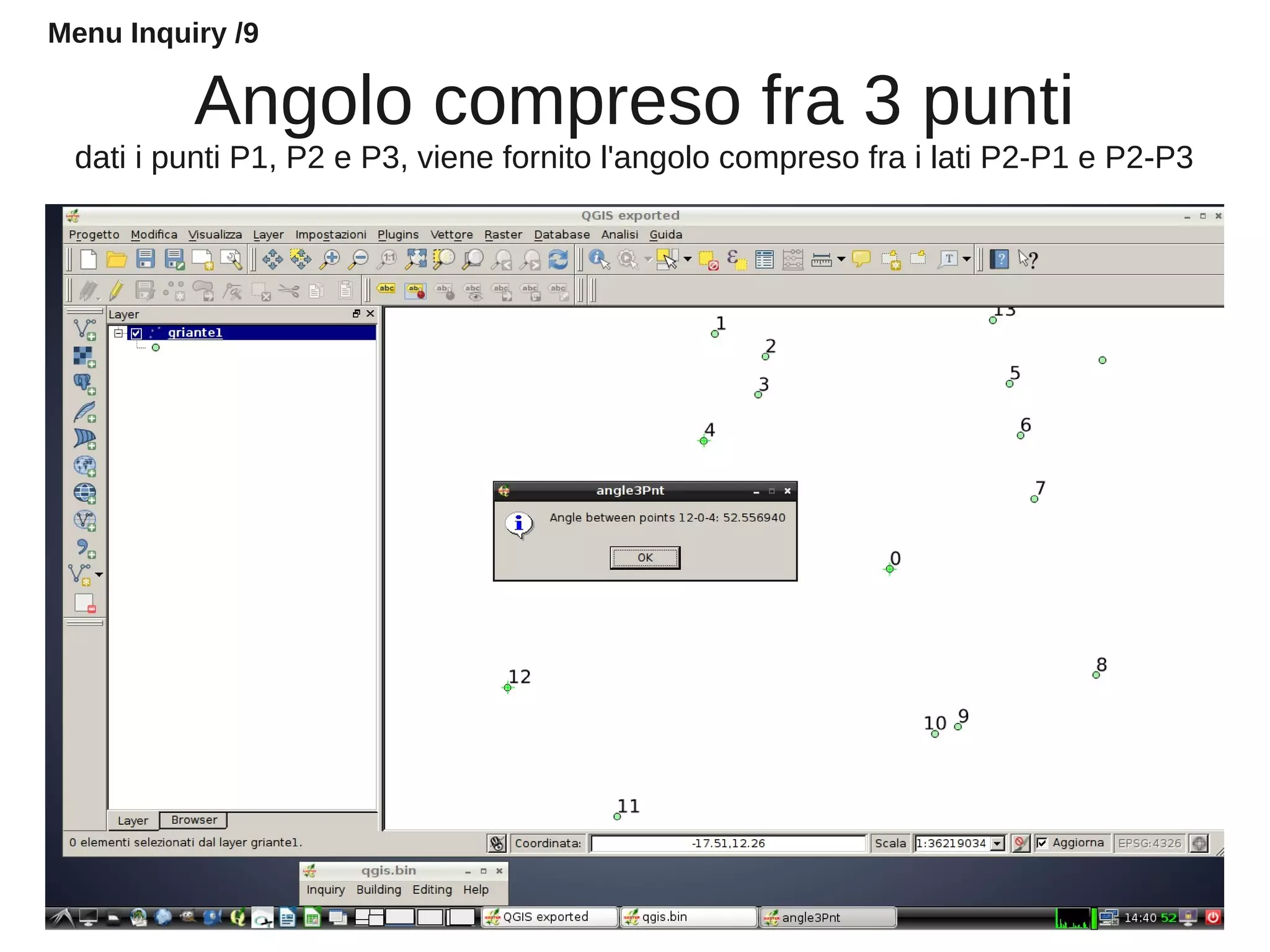

- 8. Angolo compreso fra3 punti dati i punti P1, P2 e P3, viene fornito l'angolo compreso fra i lati P2-P1 e P2-P3 Menu Inquiry /9

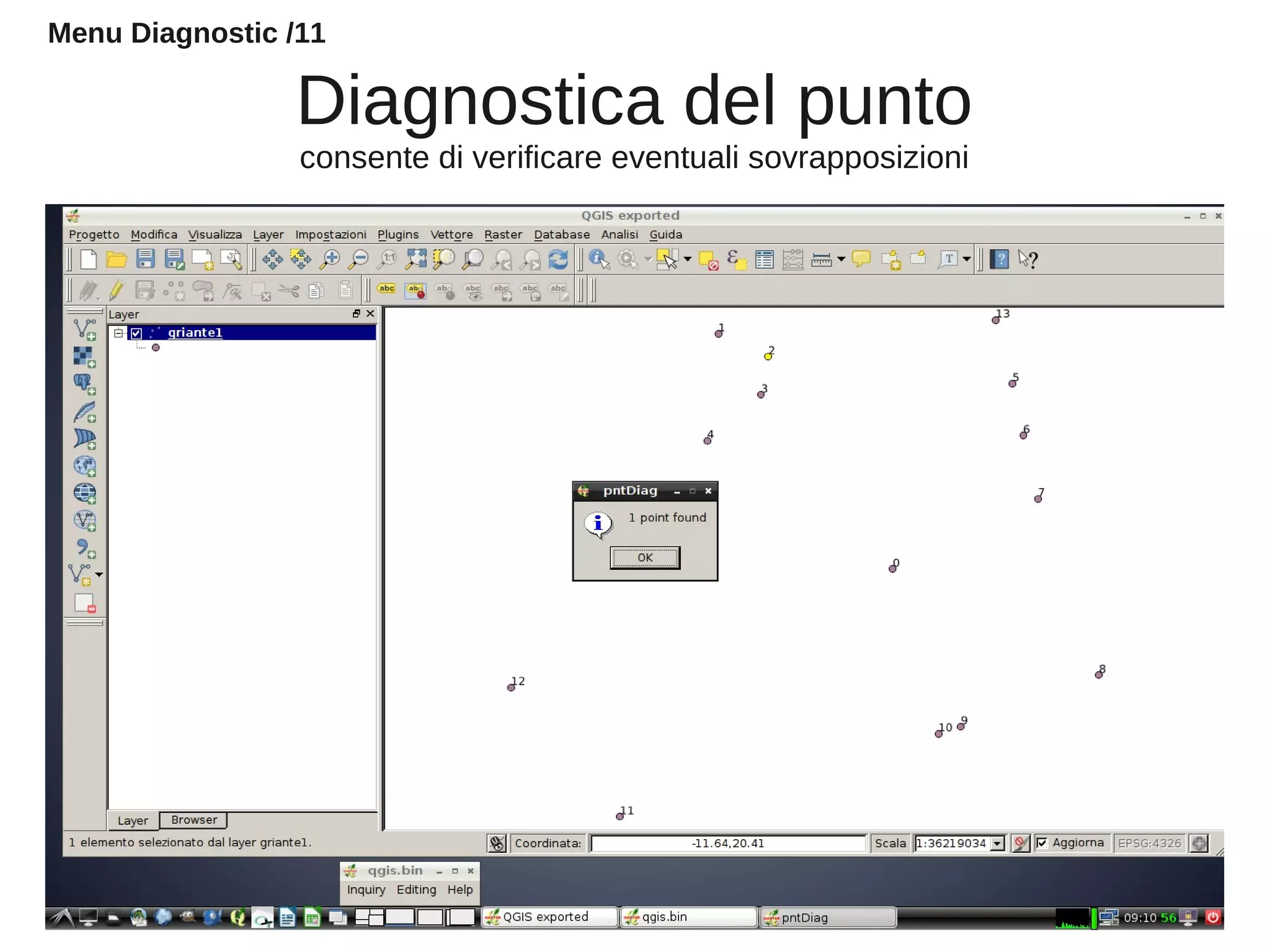

- 9. Diagnostica del punto consentedi verificare eventuali sovrapposizioni Menu Diagnostic /11

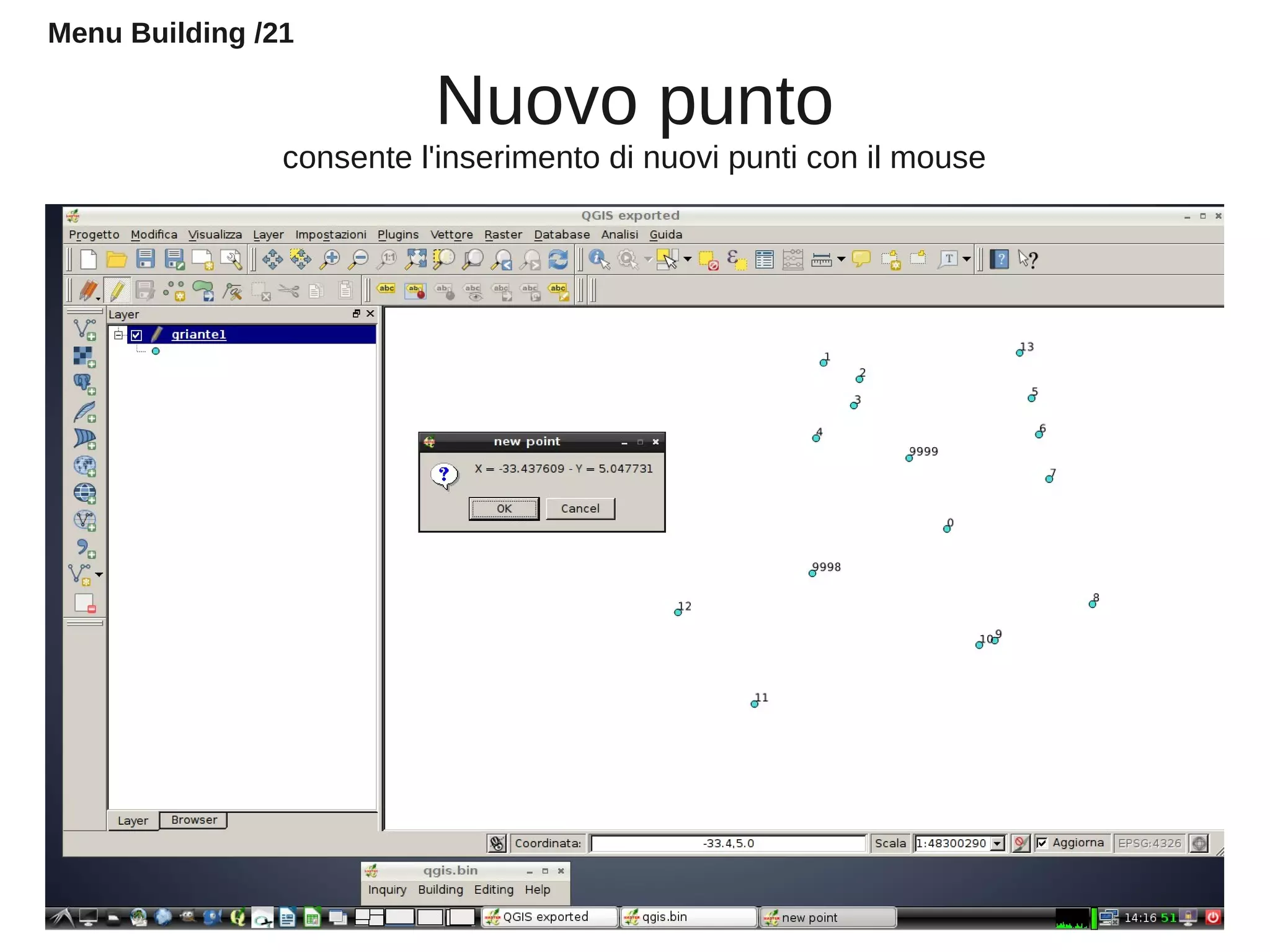

- 10. Nuovo punto consente l'inserimentodi nuovi punti con il mouse Menu Building /21

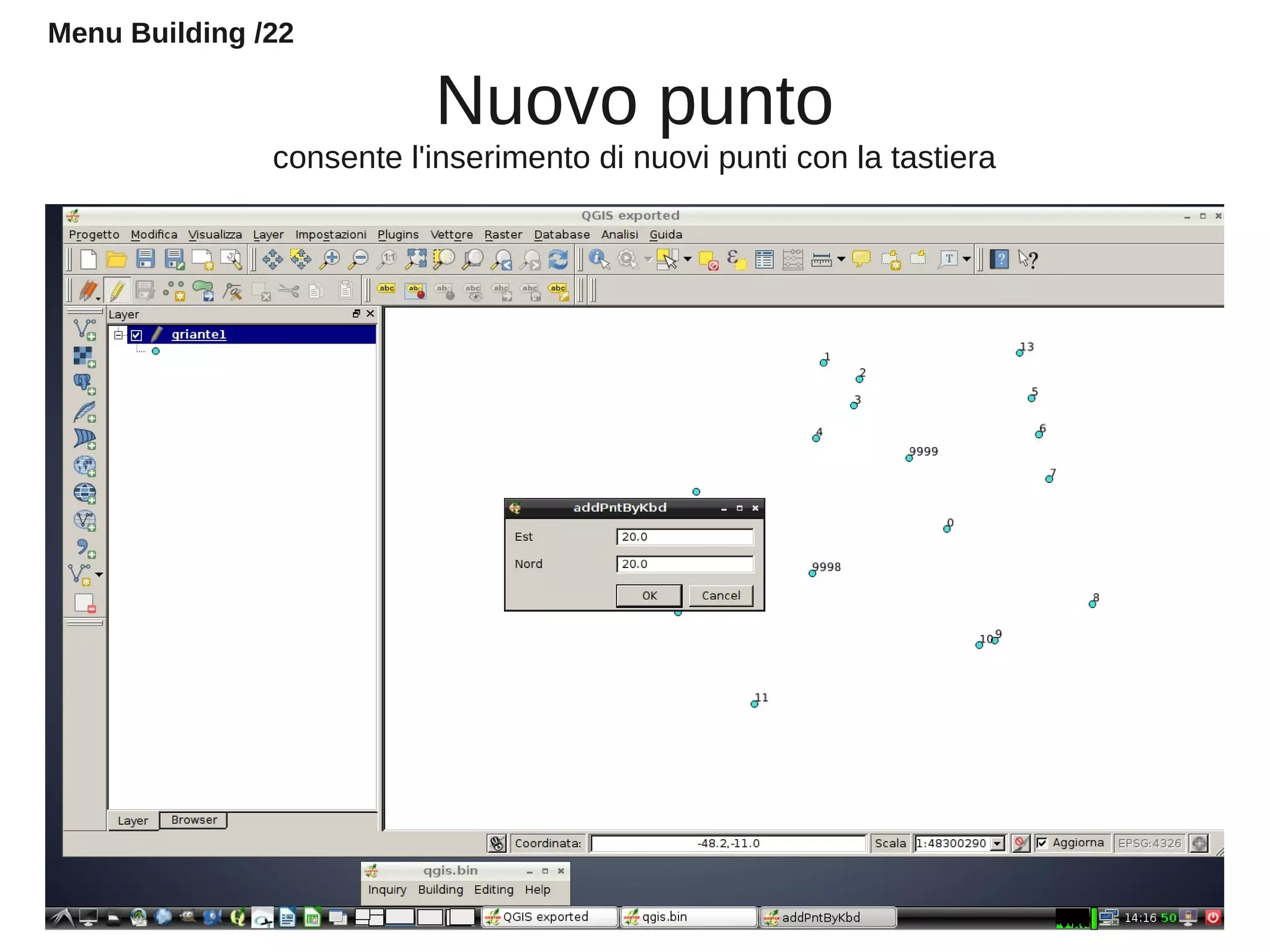

- 11. Nuovo punto consente l'inserimentodi nuovi punti con la tastiera Menu Building /22

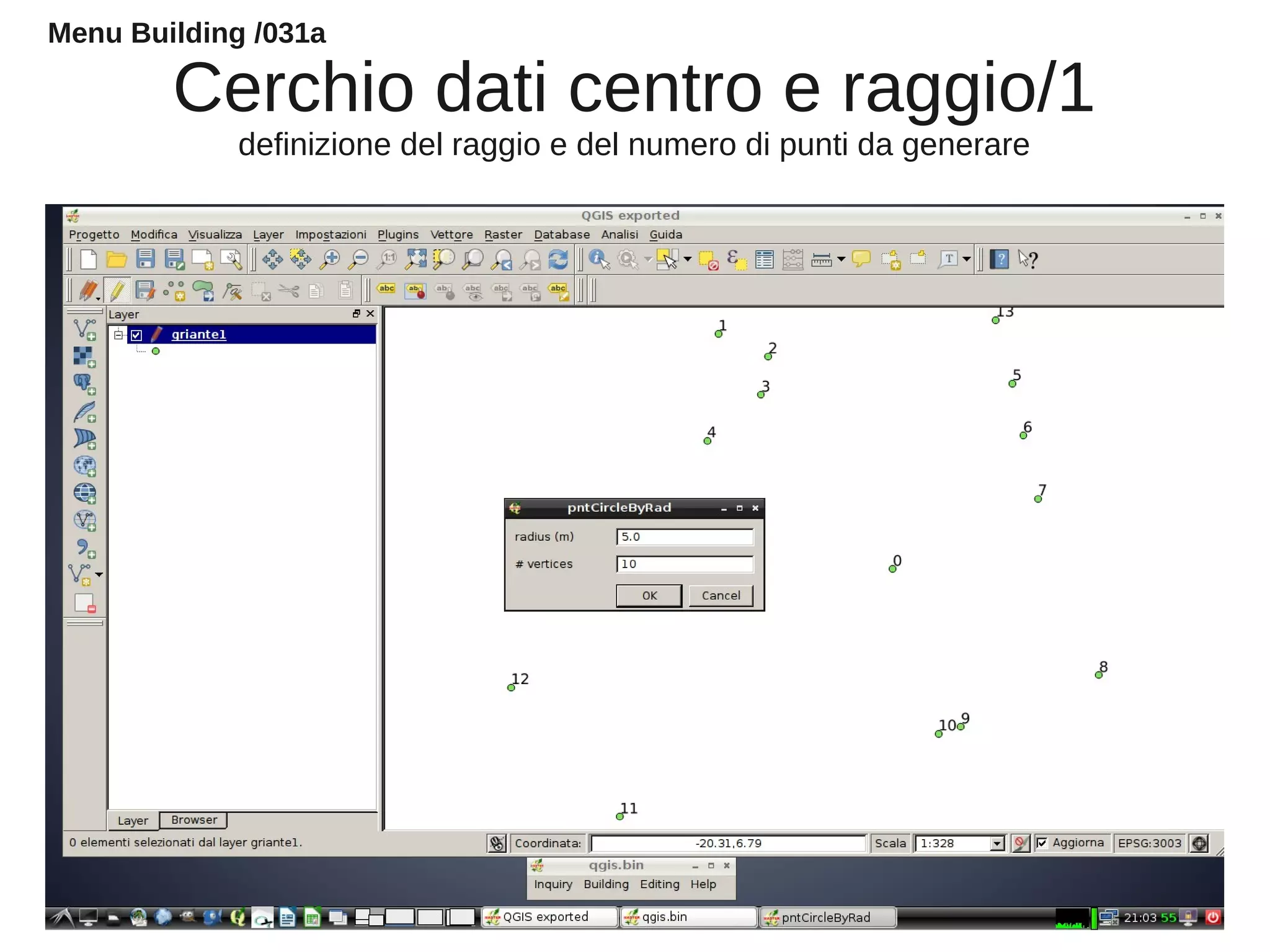

- 12. Cerchio dati centroe raggio/1 definizione del raggio e del numero di punti da generare Menu Building /031a

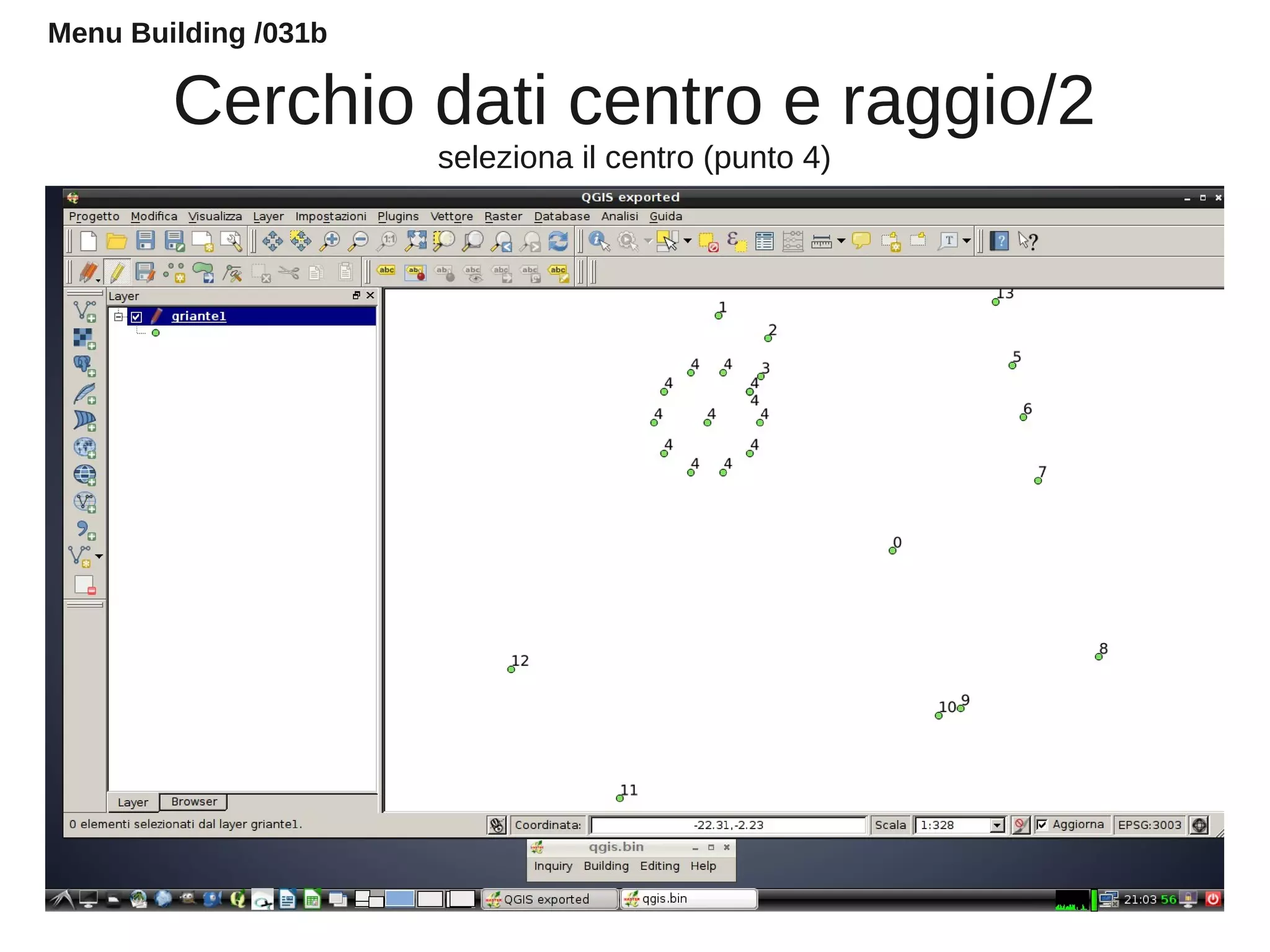

- 13. Cerchio dati centroe raggio/2 seleziona il centro (punto 4) Menu Building /031b

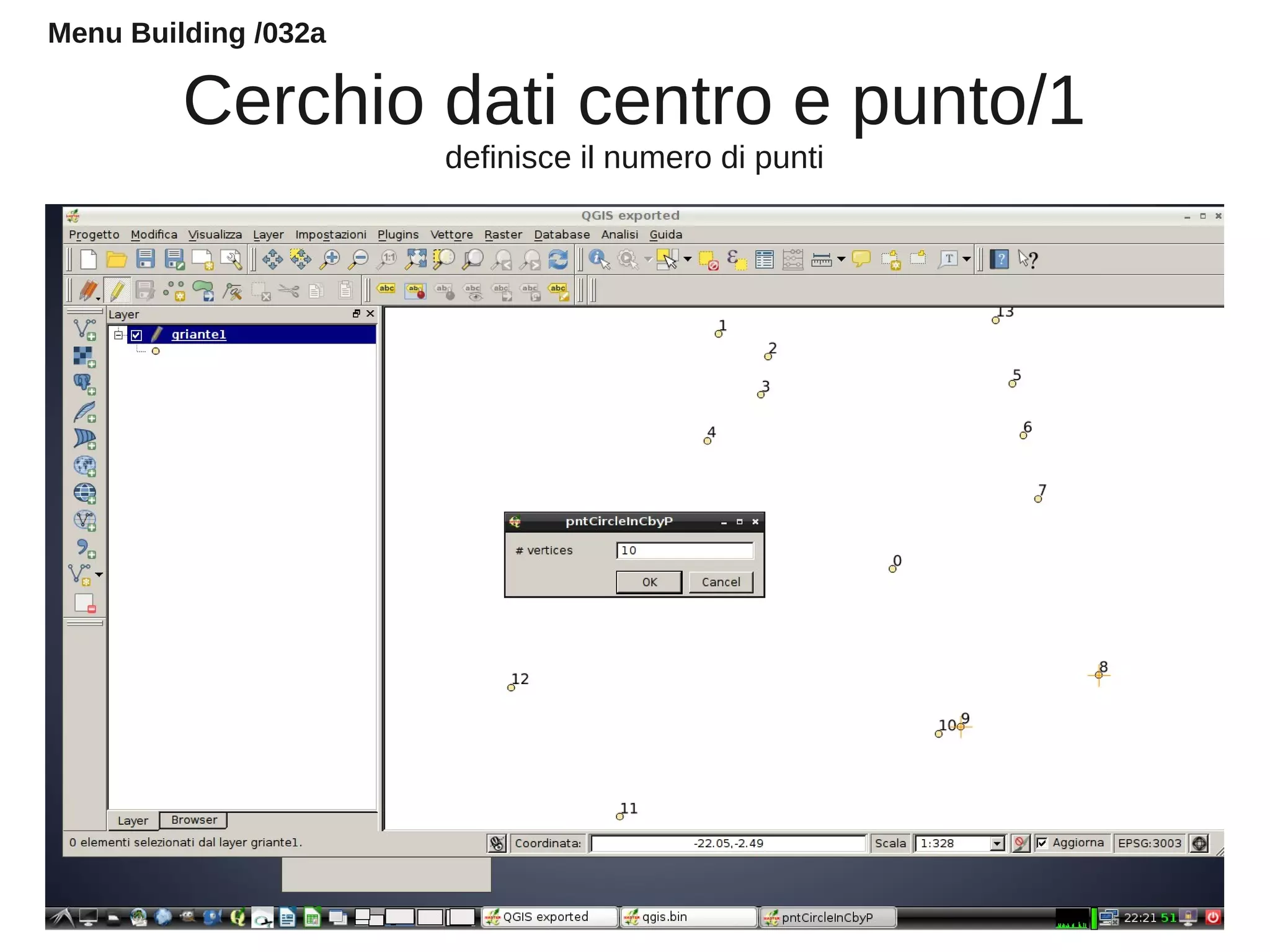

- 14. Cerchio dati centroe punto/1 definisce il numero di punti Menu Building /032a
- 15. Cerchio dati centroe punto/2 seleziona il centro (8) e la circonferenza sul punto 9 Menu Building /032b

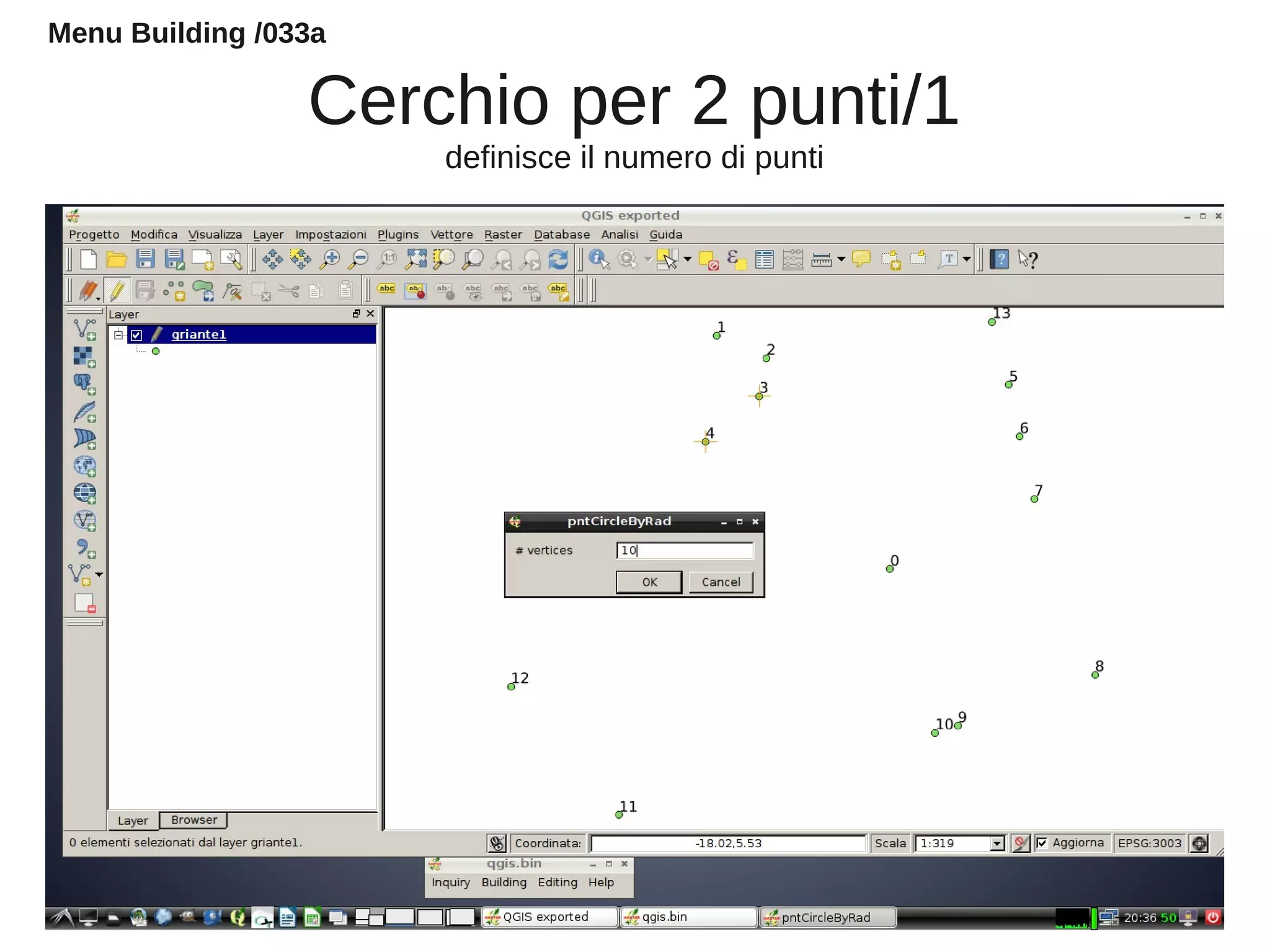

- 16. Cerchio per 2punti/1 definisce il numero di punti Menu Building /033a

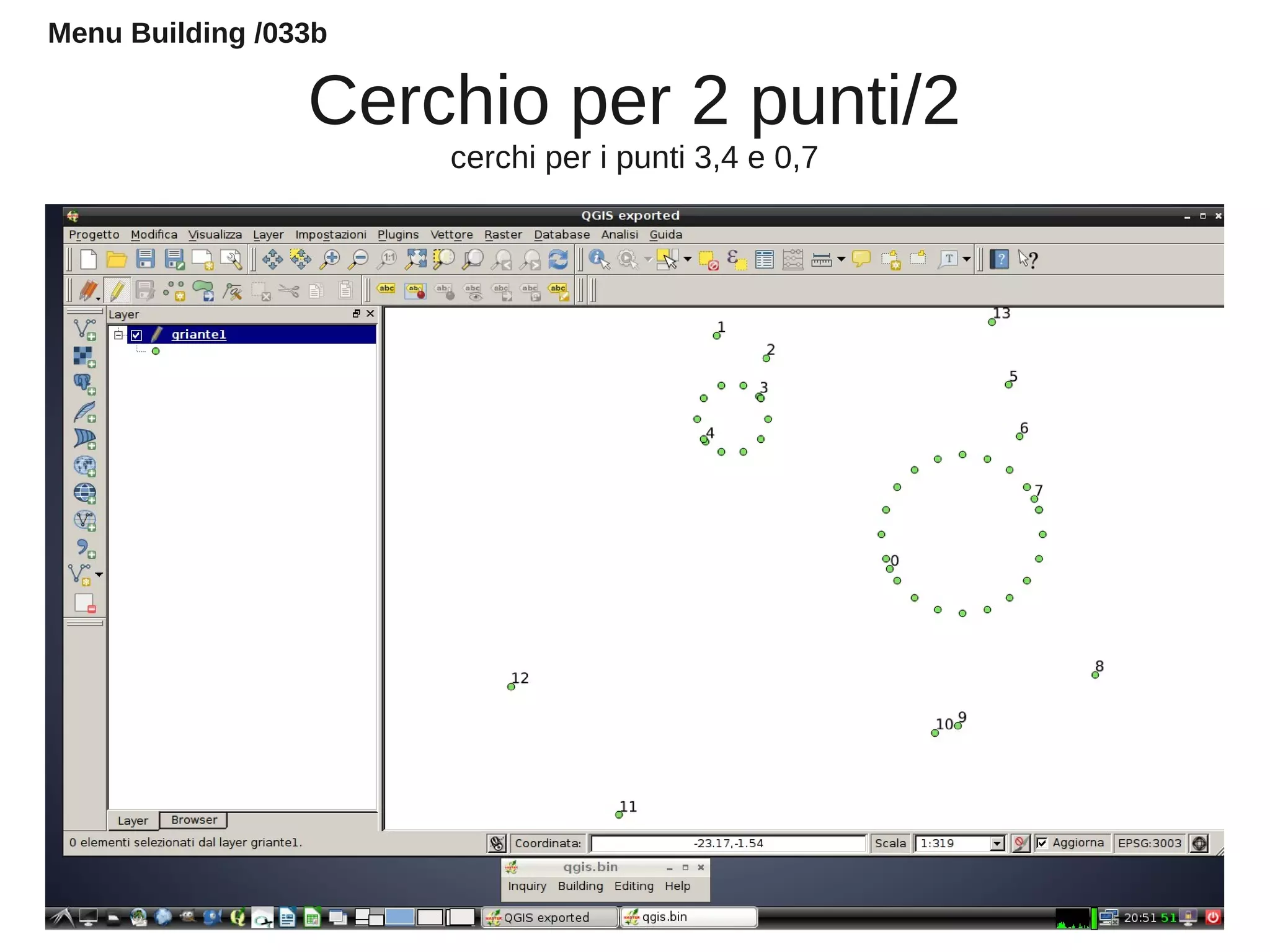

- 17. Cerchio per 2punti/2 cerchi per i punti 3,4 e 0,7 Menu Building /033b

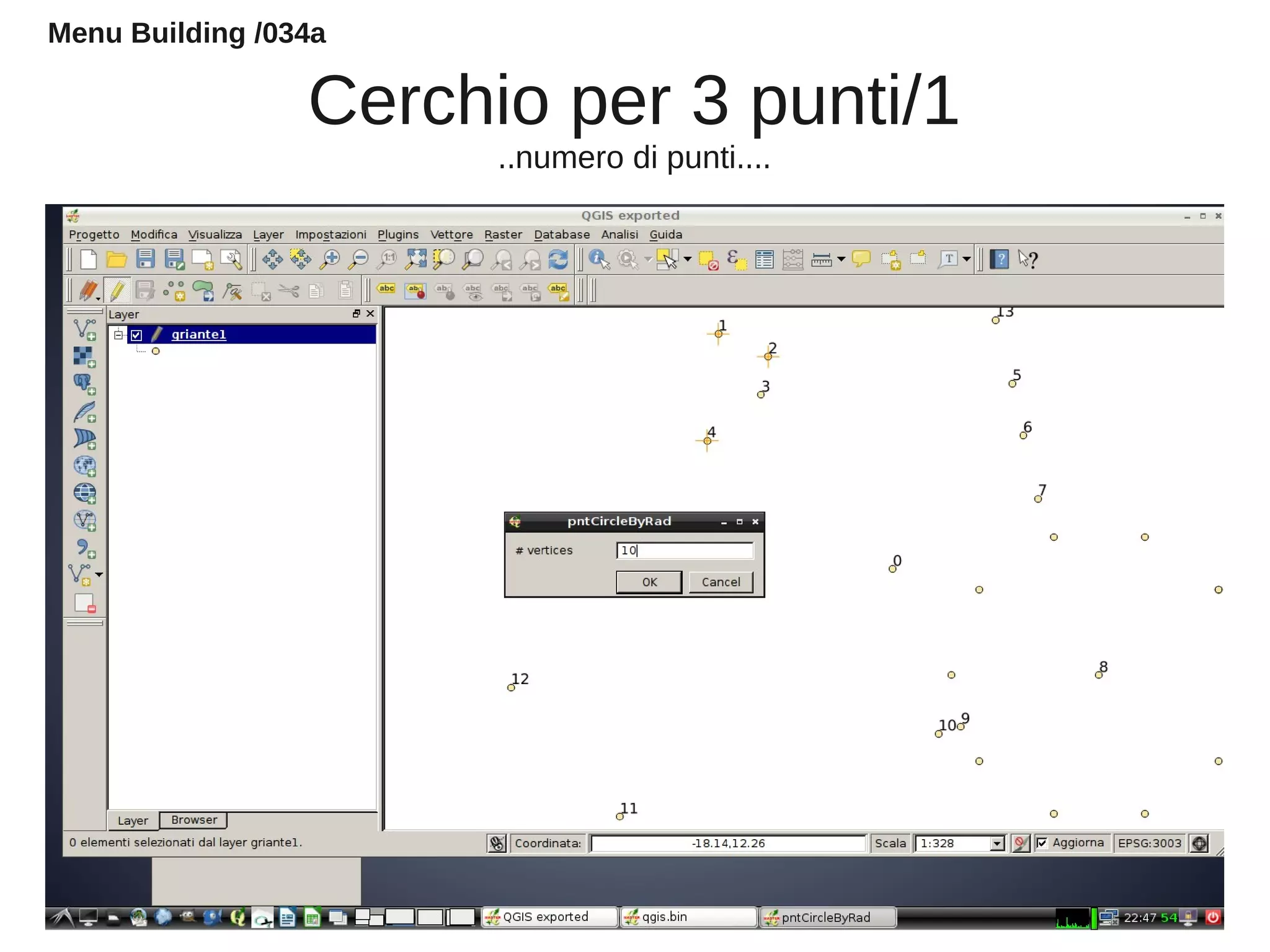

- 18. Cerchio per 3punti/1 ..numero di punti.... Menu Building /034a

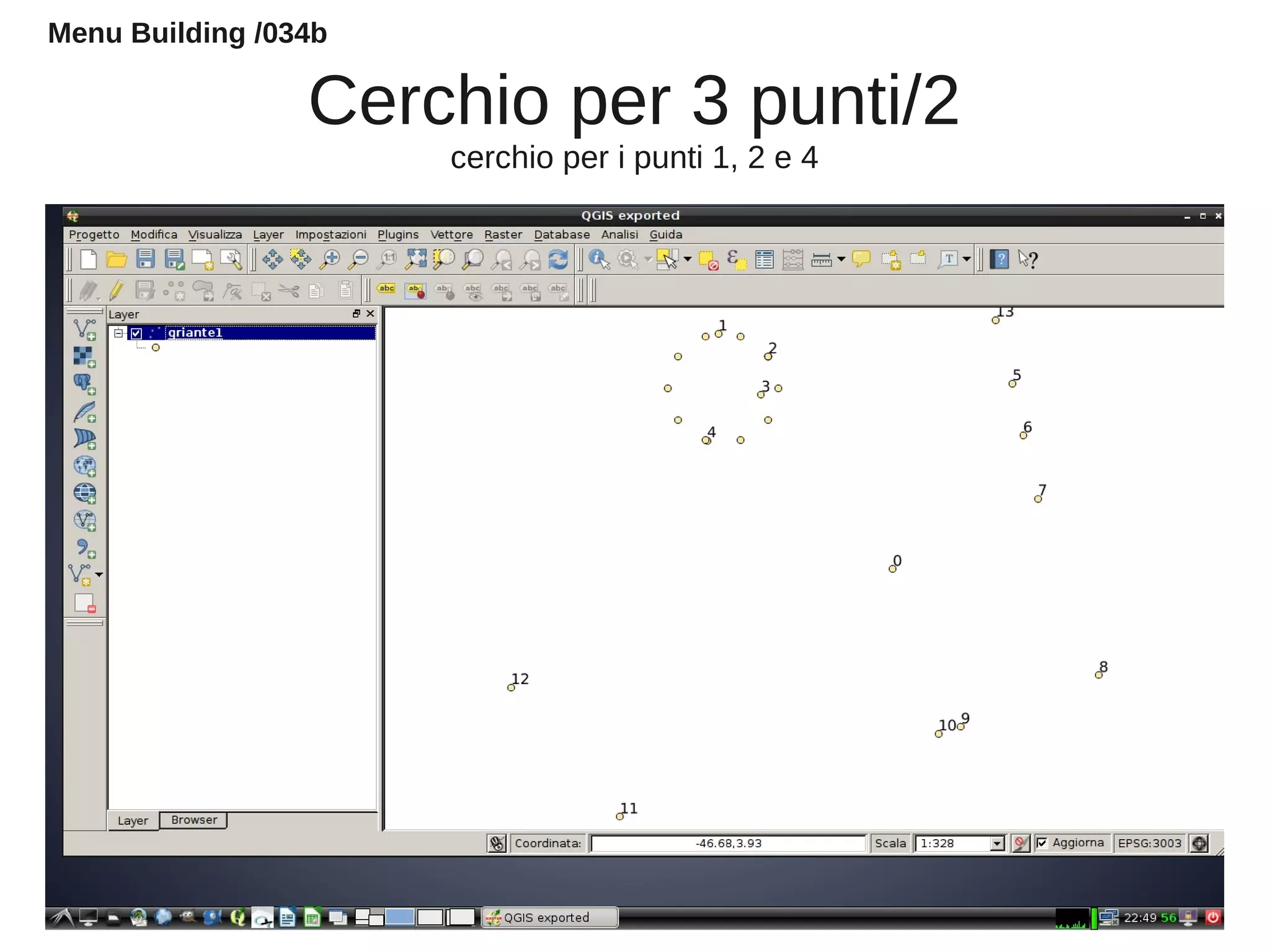

- 19. Cerchio per 3punti/2 cerchio per i punti 1, 2 e 4 Menu Building /034b

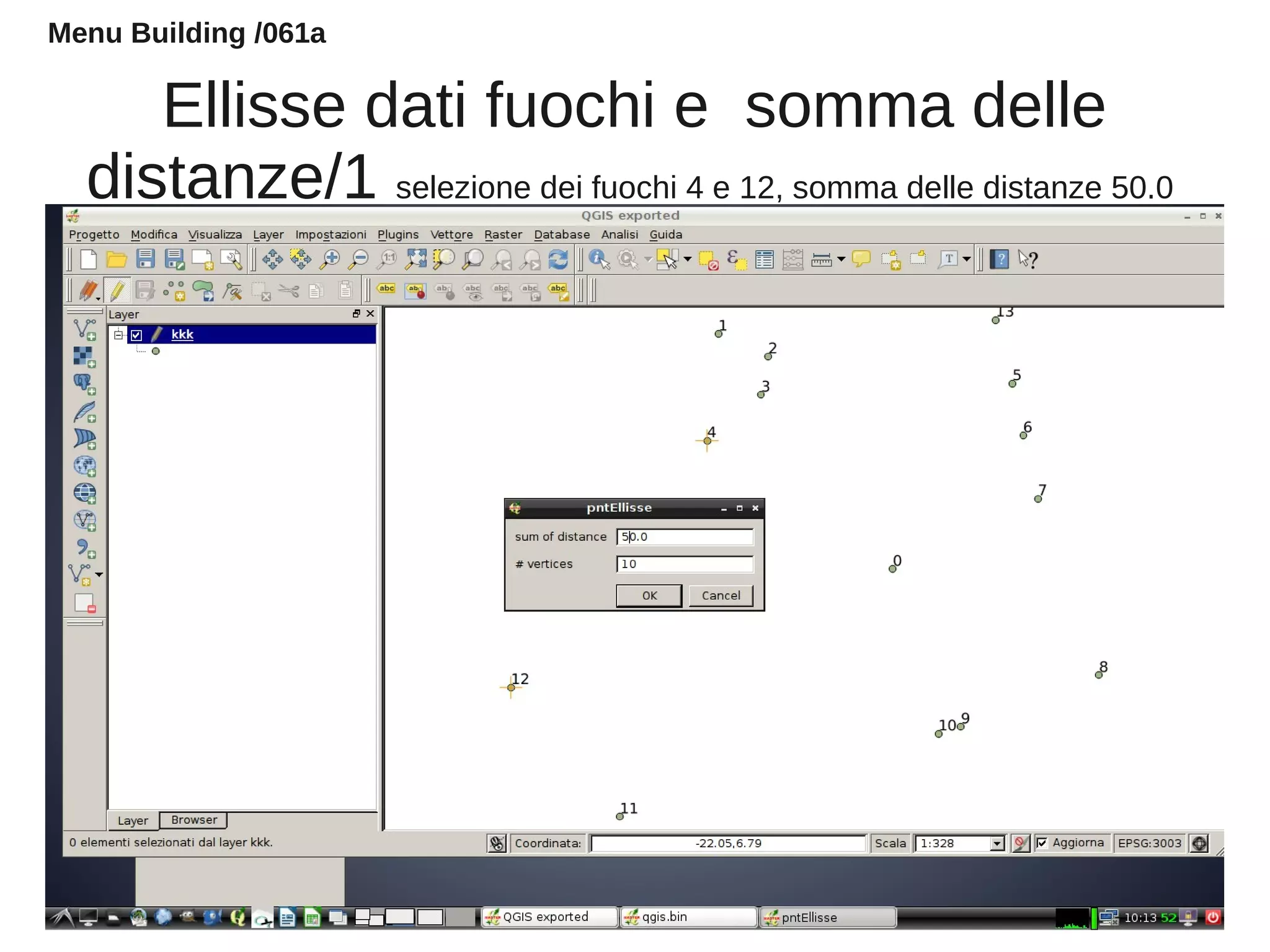

- 20. Ellisse dati fuochie somma delle distanze/1 selezione dei fuochi 4 e 12, somma delle distanze 50.0 Menu Building /061a

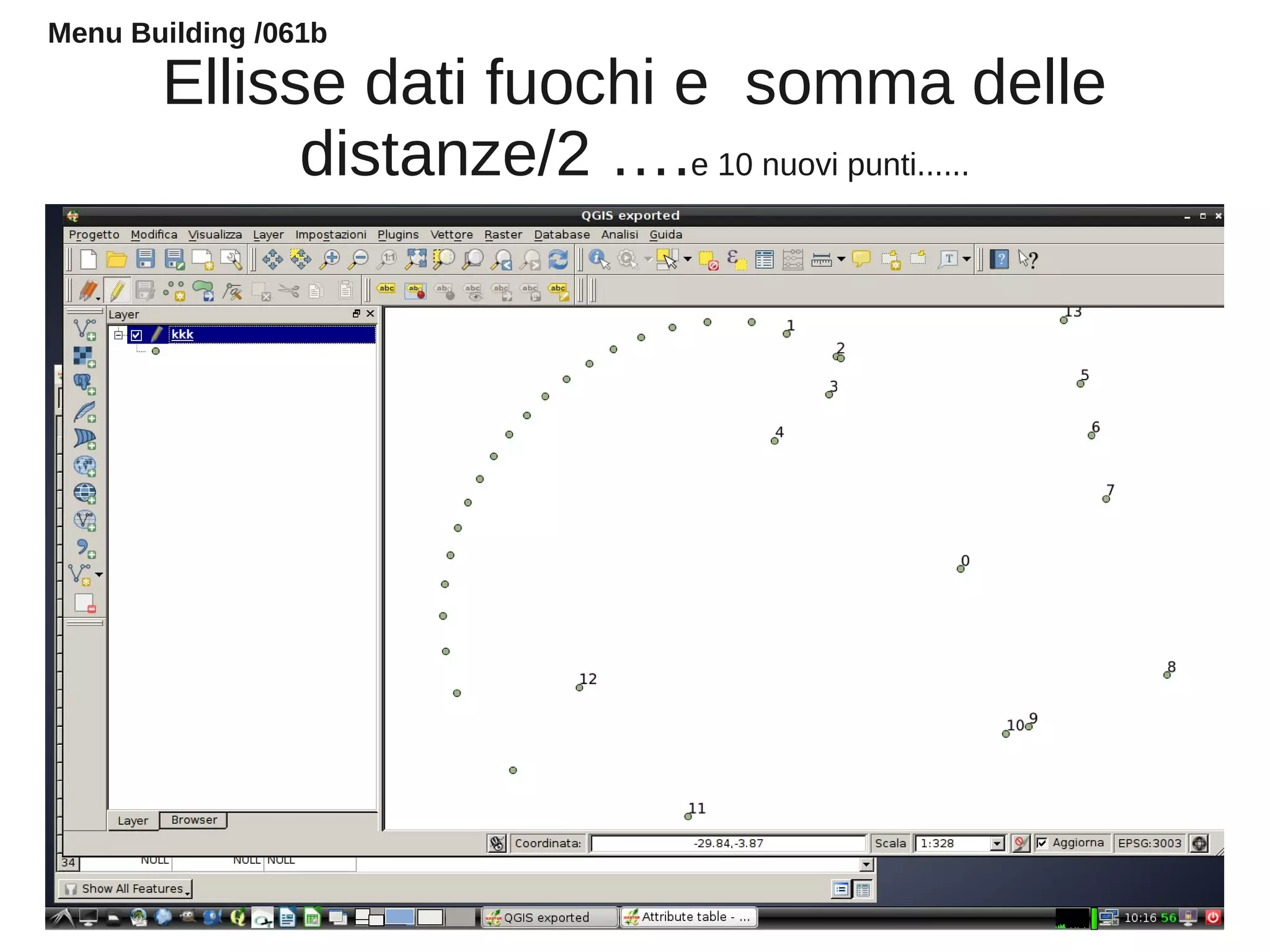

- 21. Ellisse dati fuochie somma delle distanze/2 ….e 10 nuovi punti...... Menu Building /061b

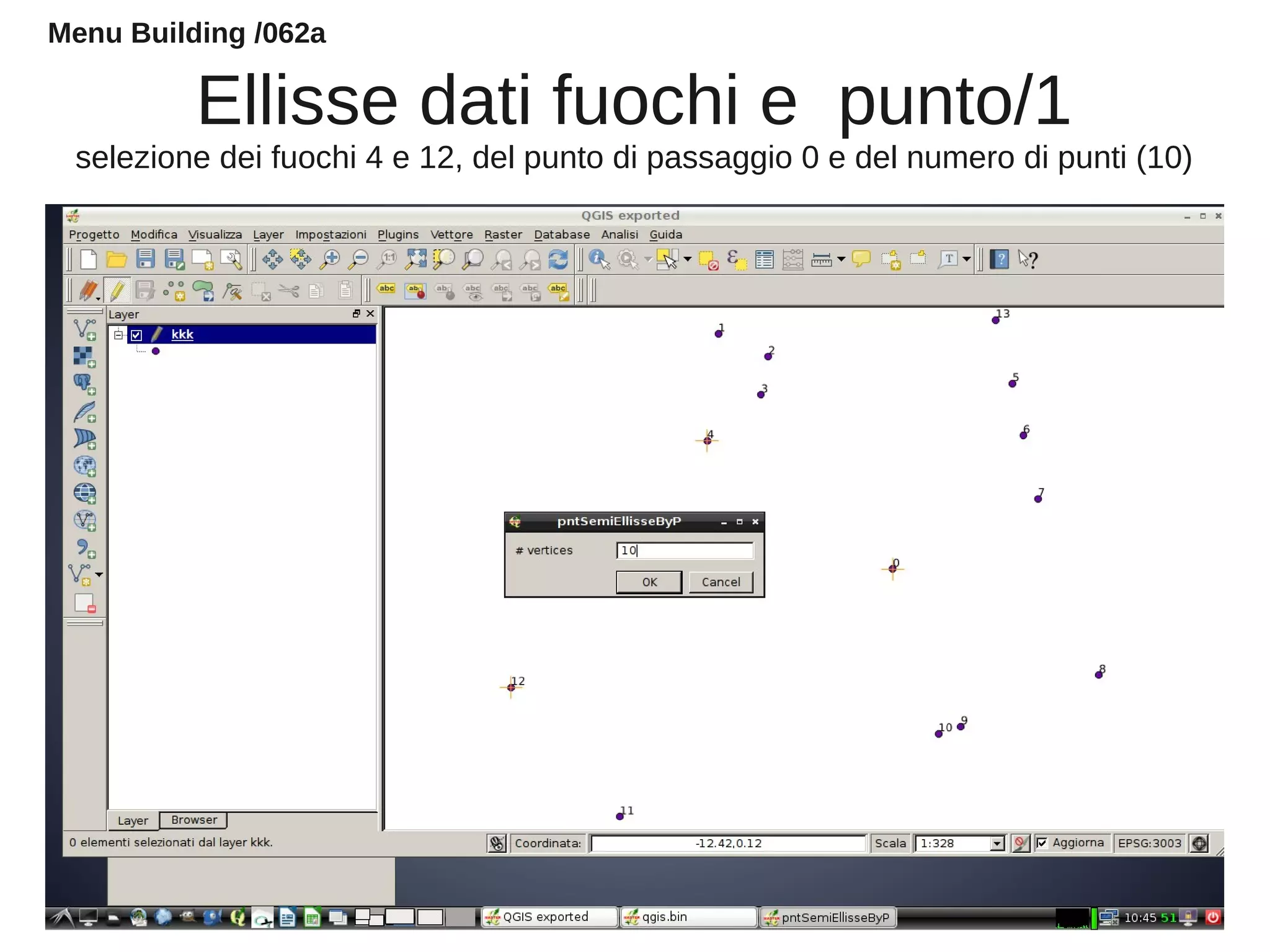

- 22. Ellisse dati fuochie punto/1 selezione dei fuochi 4 e 12, del punto di passaggio 0 e del numero di punti (10) Menu Building /062a

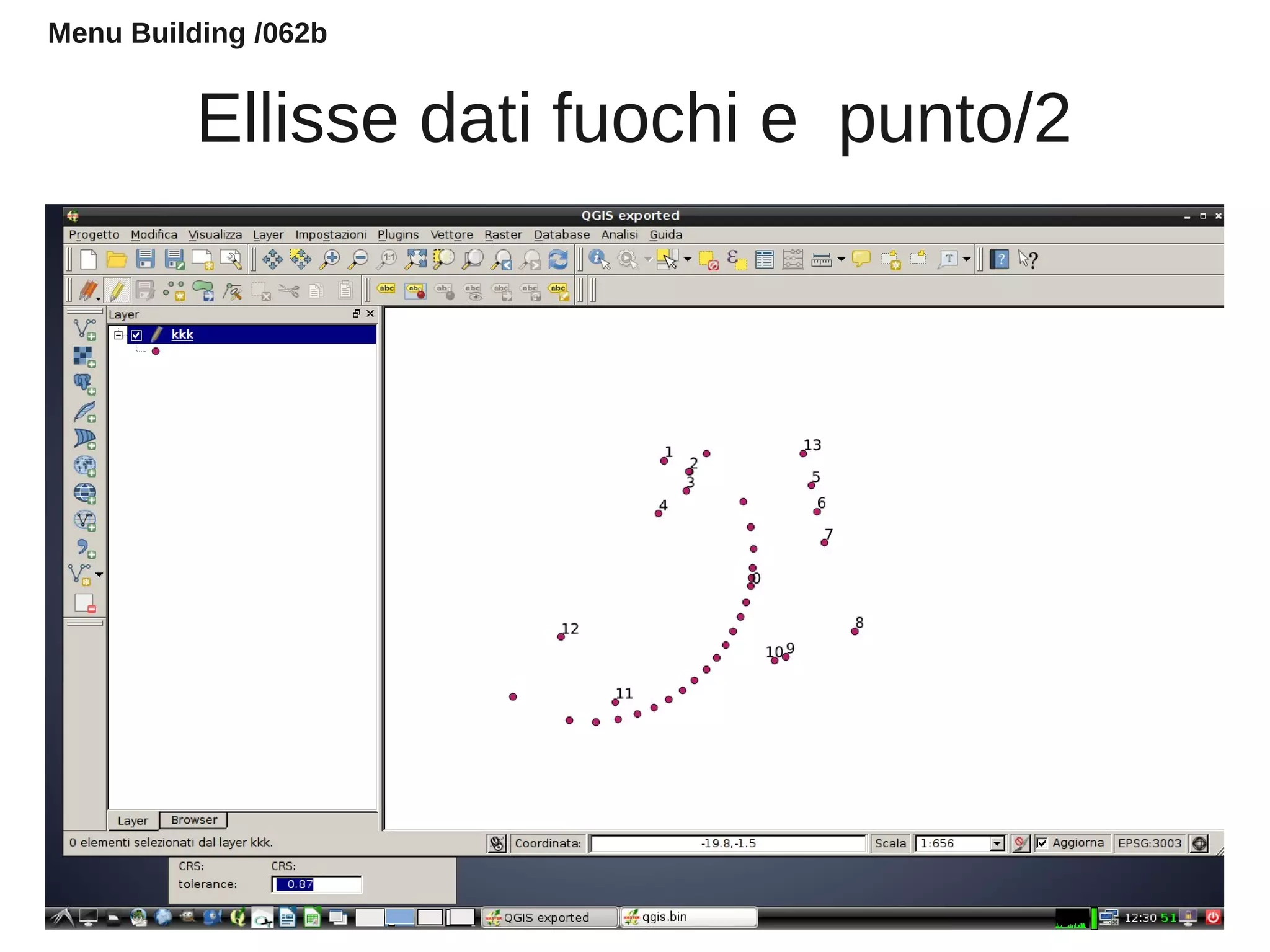

- 23. Ellisse dati fuochie punto/2 Menu Building /062b

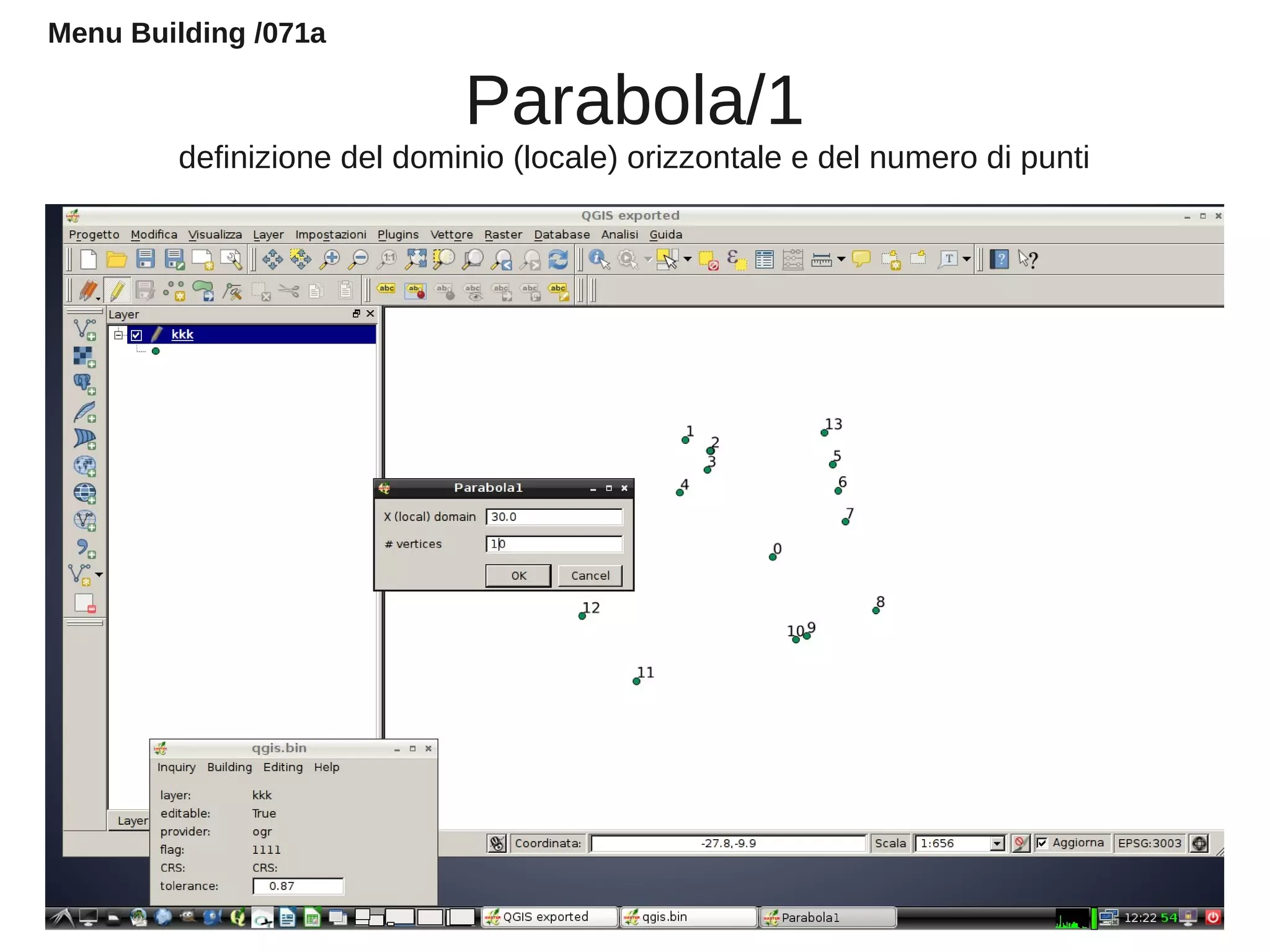

- 24. Parabola/1 definizione del dominio(locale) orizzontale e del numero di punti Menu Building /071a
- 25. Parabola/2 selezione del fuoco(12), del punto generatore (11) e...... Menu Building /071b

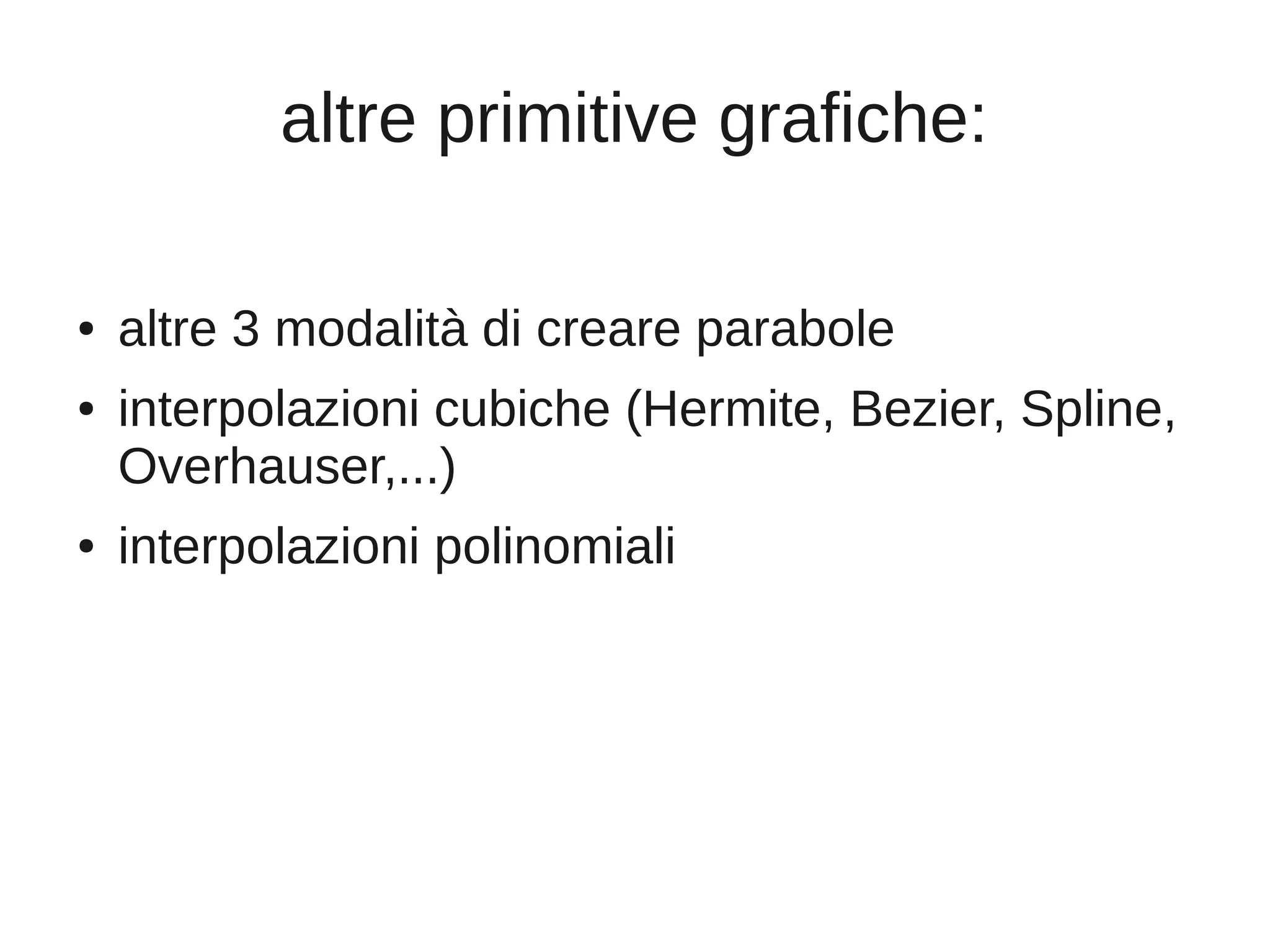

- 26. altre primitive grafiche: ●altre 3 modalità di creare parabole ● interpolazioni cubiche (Hermite, Bezier, Spline, Overhauser,...) ● interpolazioni polinomiali

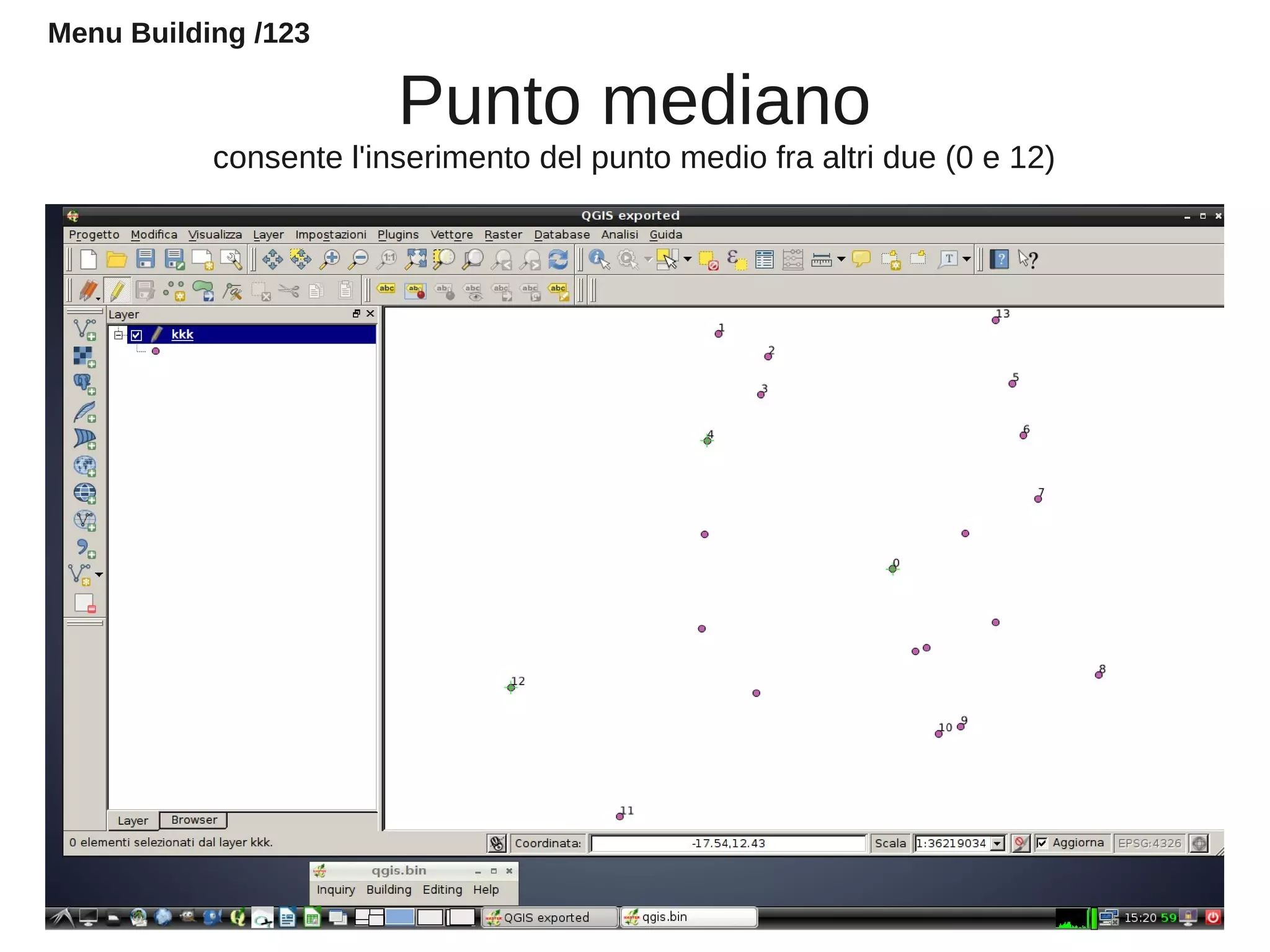

- 27. Punto mediano consente l'inserimentodel punto medio fra altri due (0 e 12) Menu Building /123

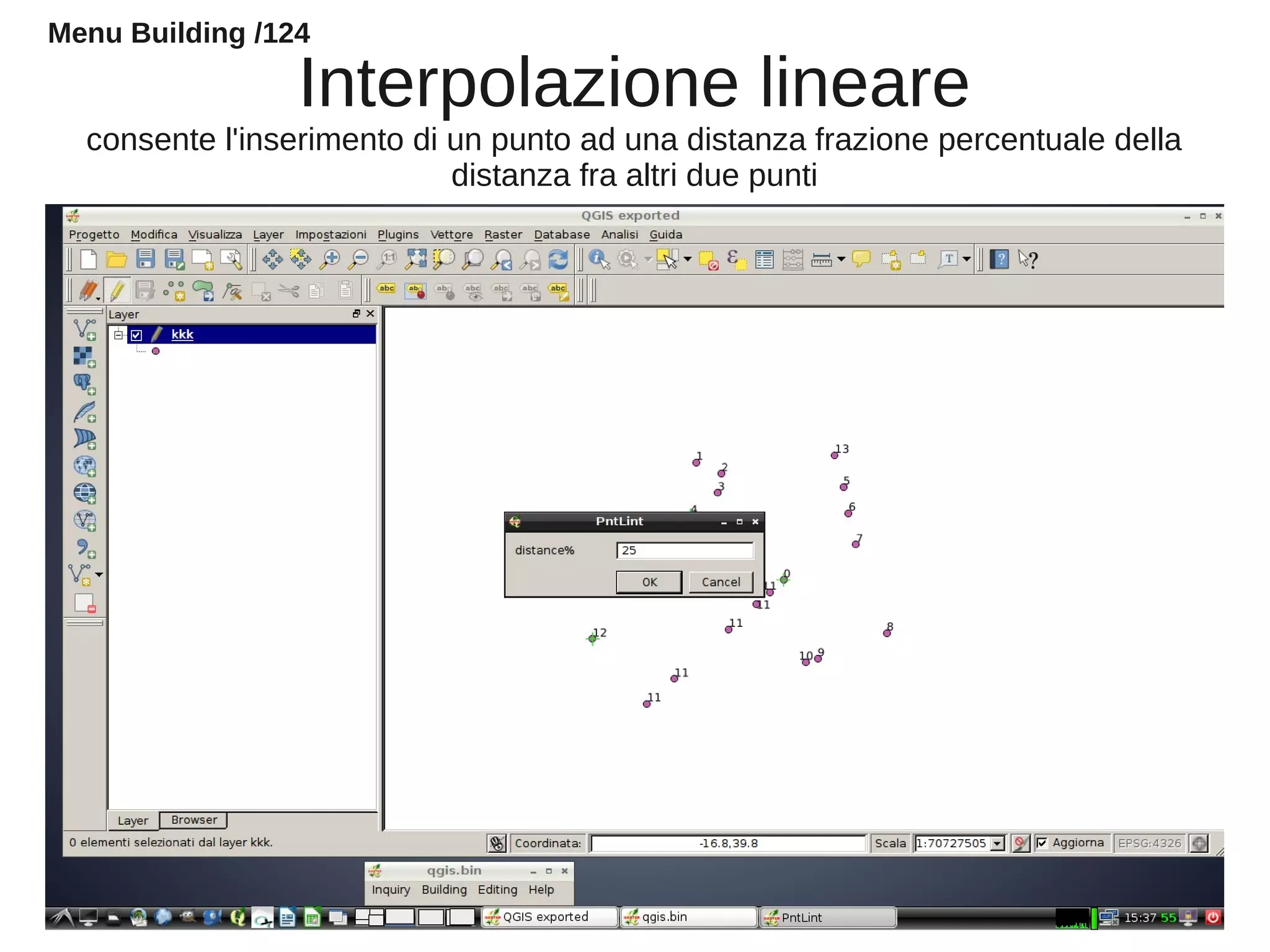

- 28. Interpolazione lineare consente l'inserimentodi un punto ad una distanza frazione percentuale della distanza fra altri due punti Menu Building /124

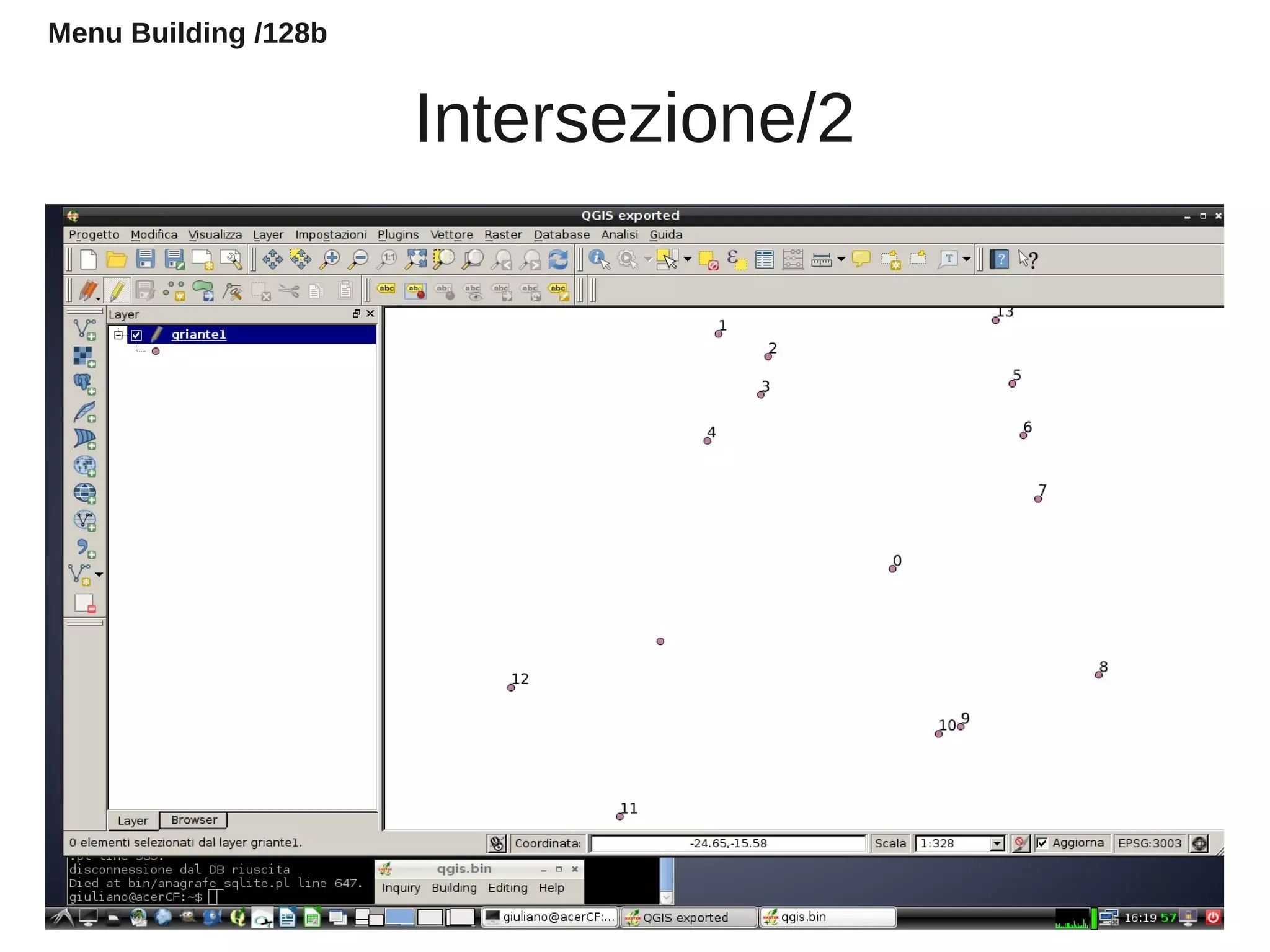

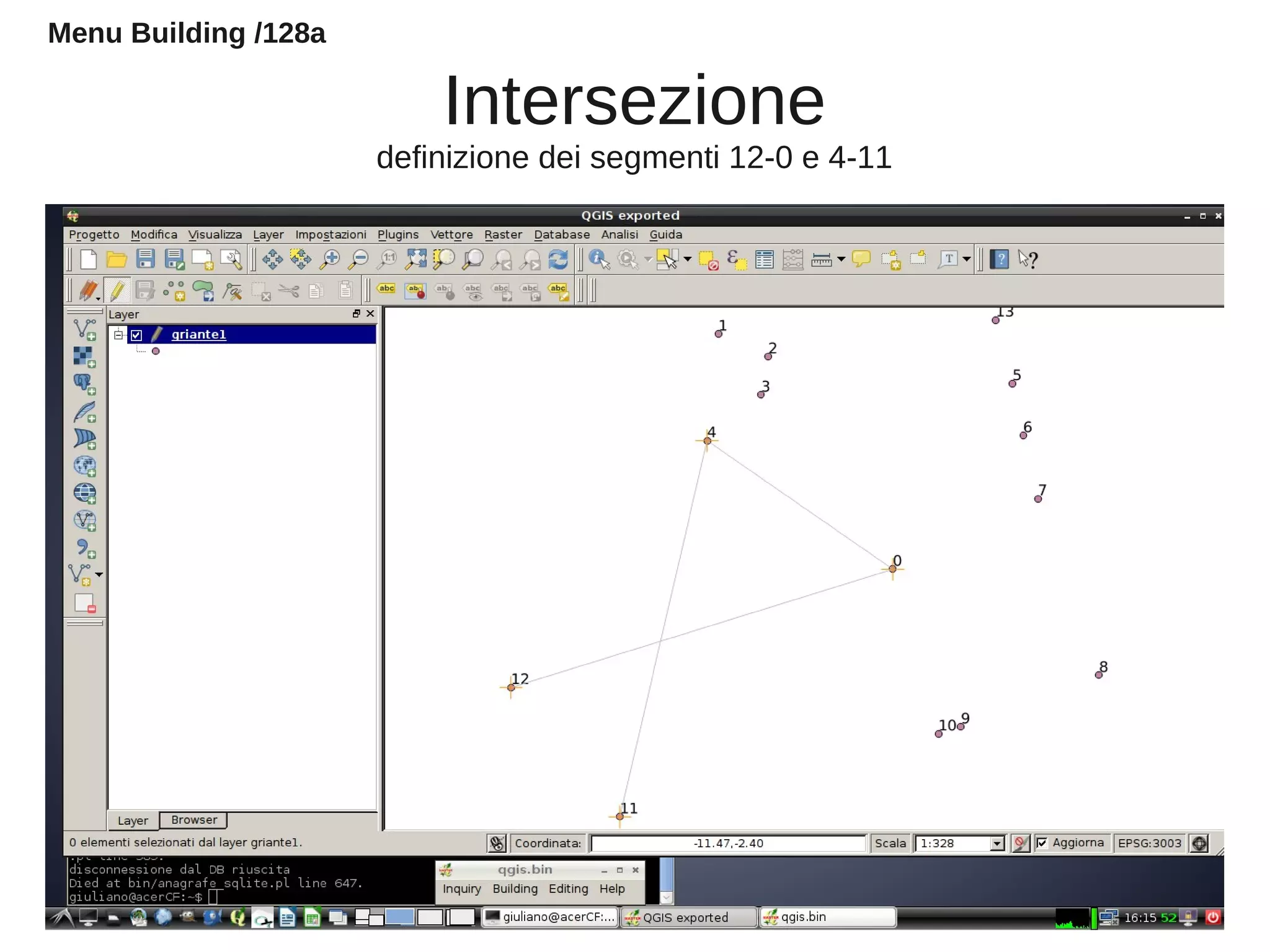

- 29. Intersezione definizione dei segmenti12-0 e 4-11 Menu Building /128a
- 30.

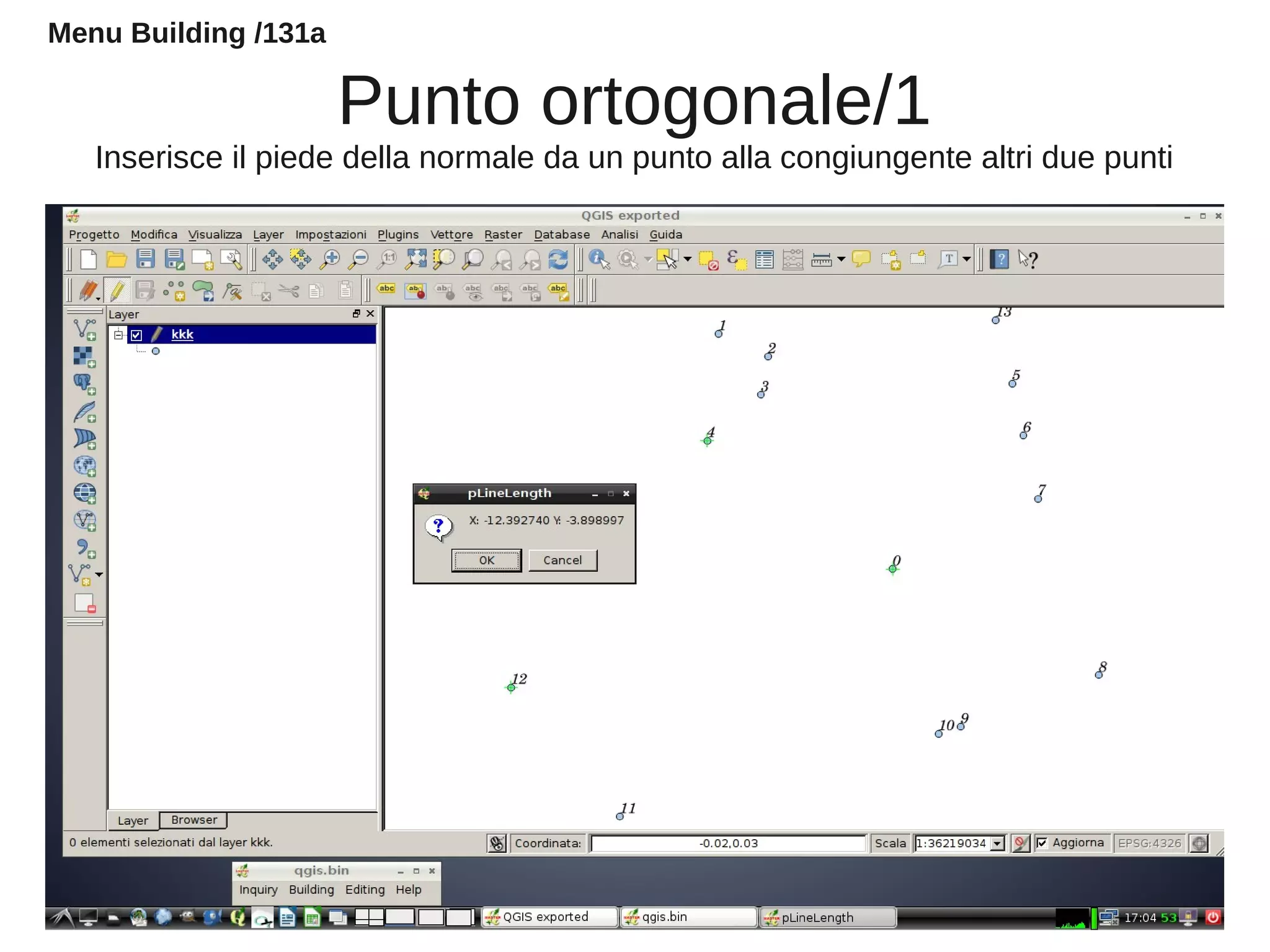

- 31. Punto ortogonale/1 Inserisce ilpiede della normale da un punto alla congiungente altri due punti Menu Building /131a
- 32. Punto ortogonale/1 Inserisce ilpiede della normale da un punto alla congiungente altri due punti Menu Building /131a

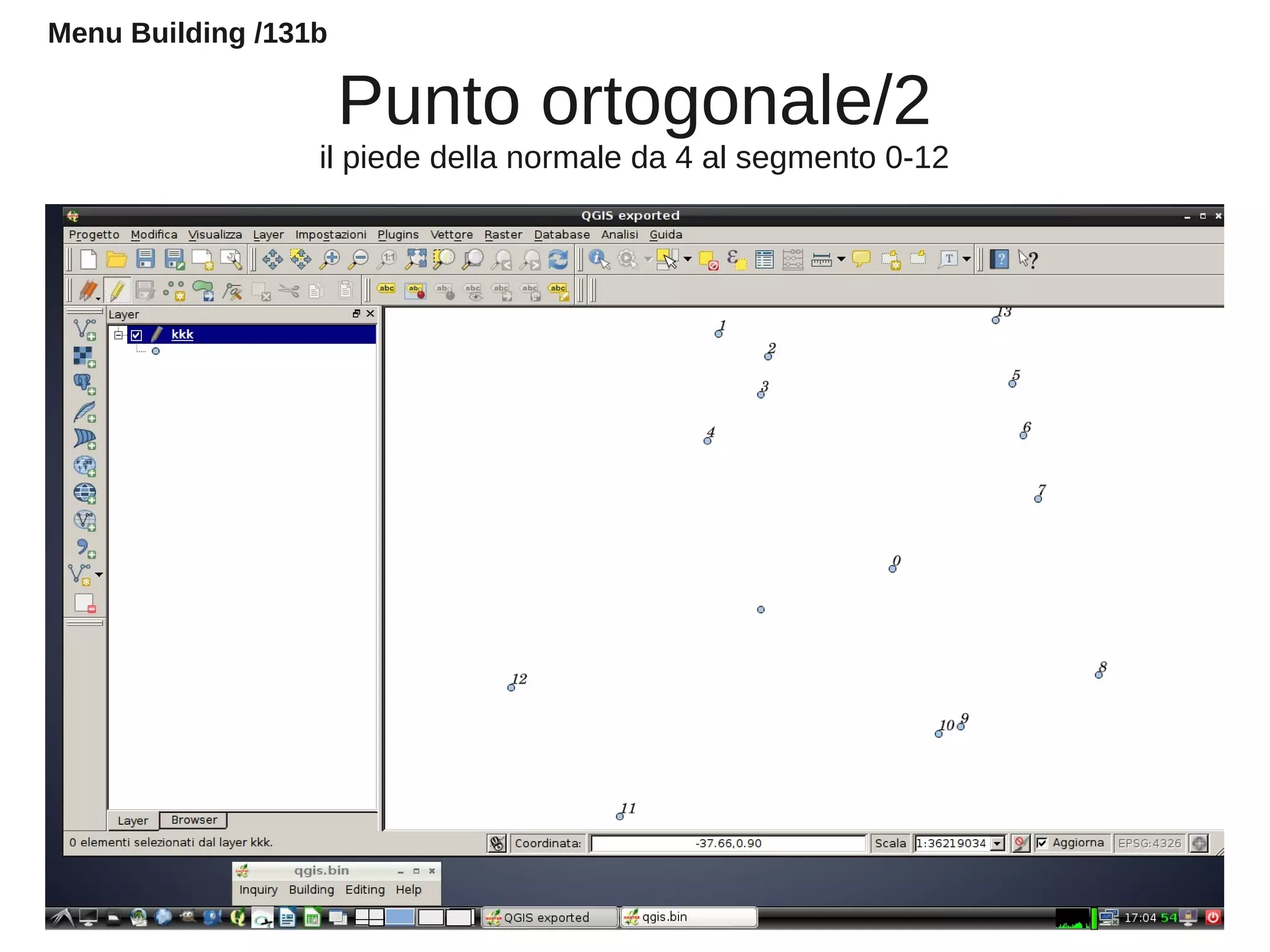

- 33. Punto ortogonale/2 il piededella normale da 4 al segmento 0-12 Menu Building /131b

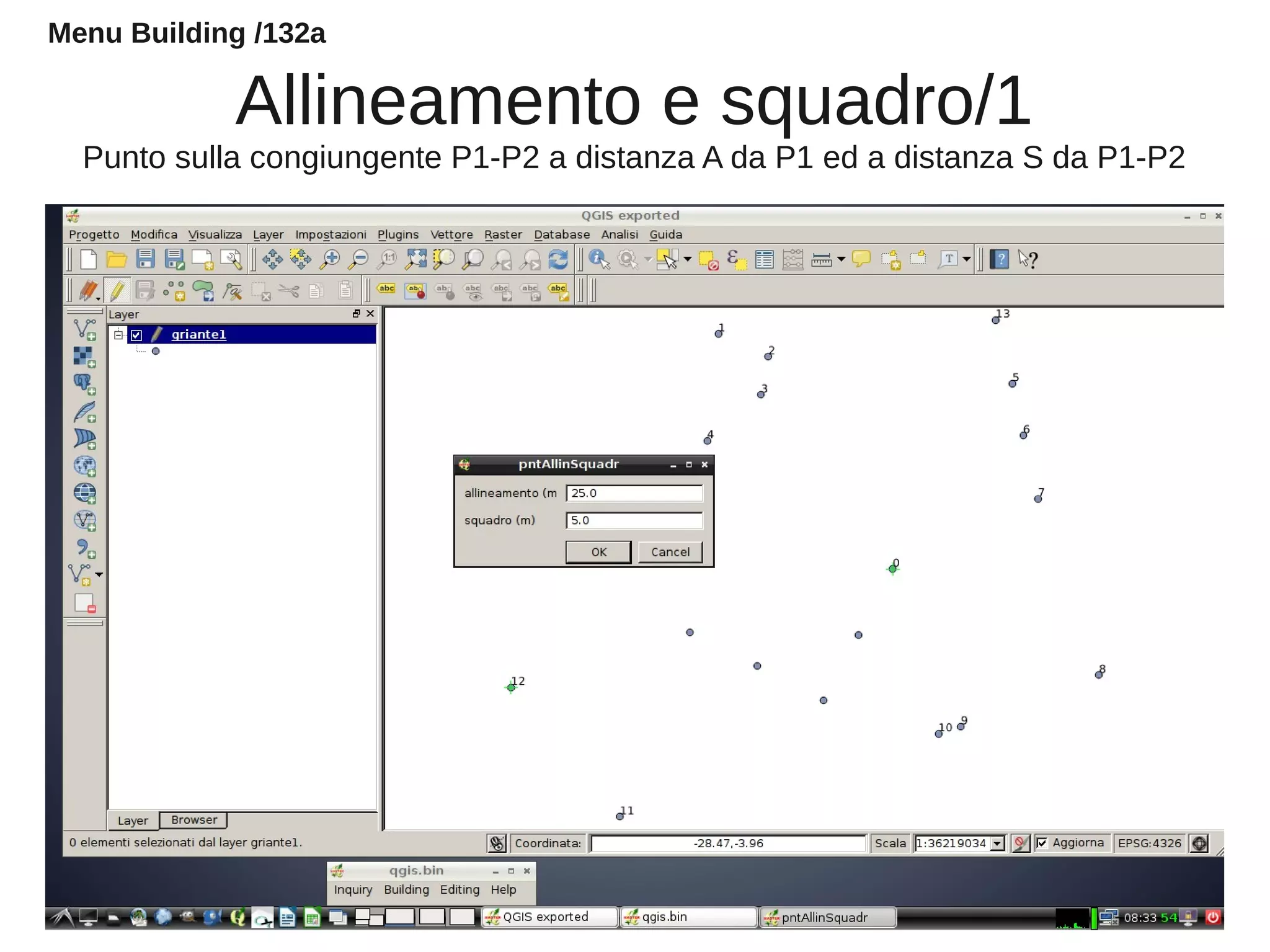

- 34. Allineamento e squadro/1 Puntosulla congiungente P1-P2 a distanza A da P1 ed a distanza S da P1-P2 Menu Building /132a

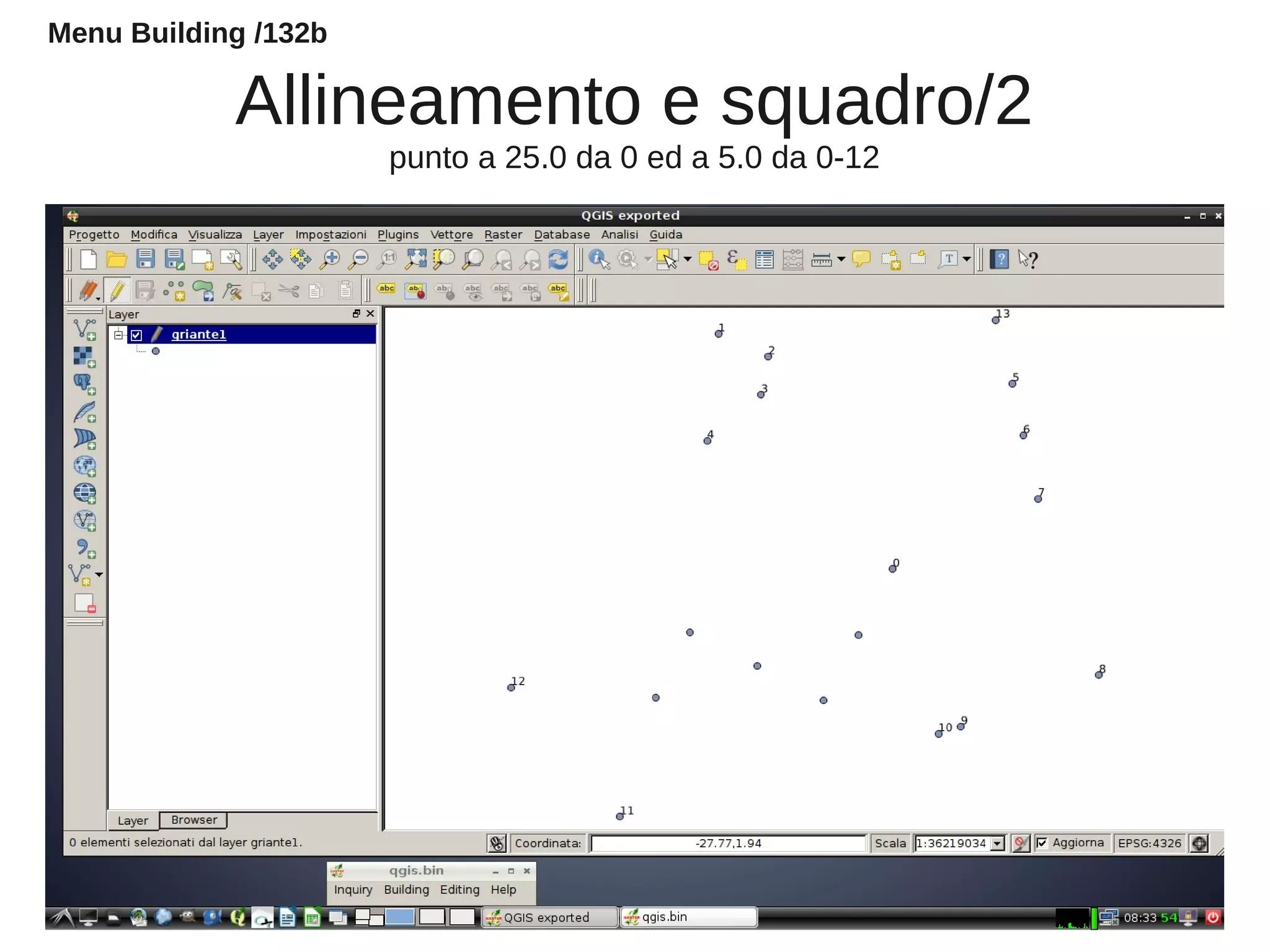

- 35. Allineamento e squadro/2 puntoa 25.0 da 0 ed a 5.0 da 0-12 Menu Building /132b

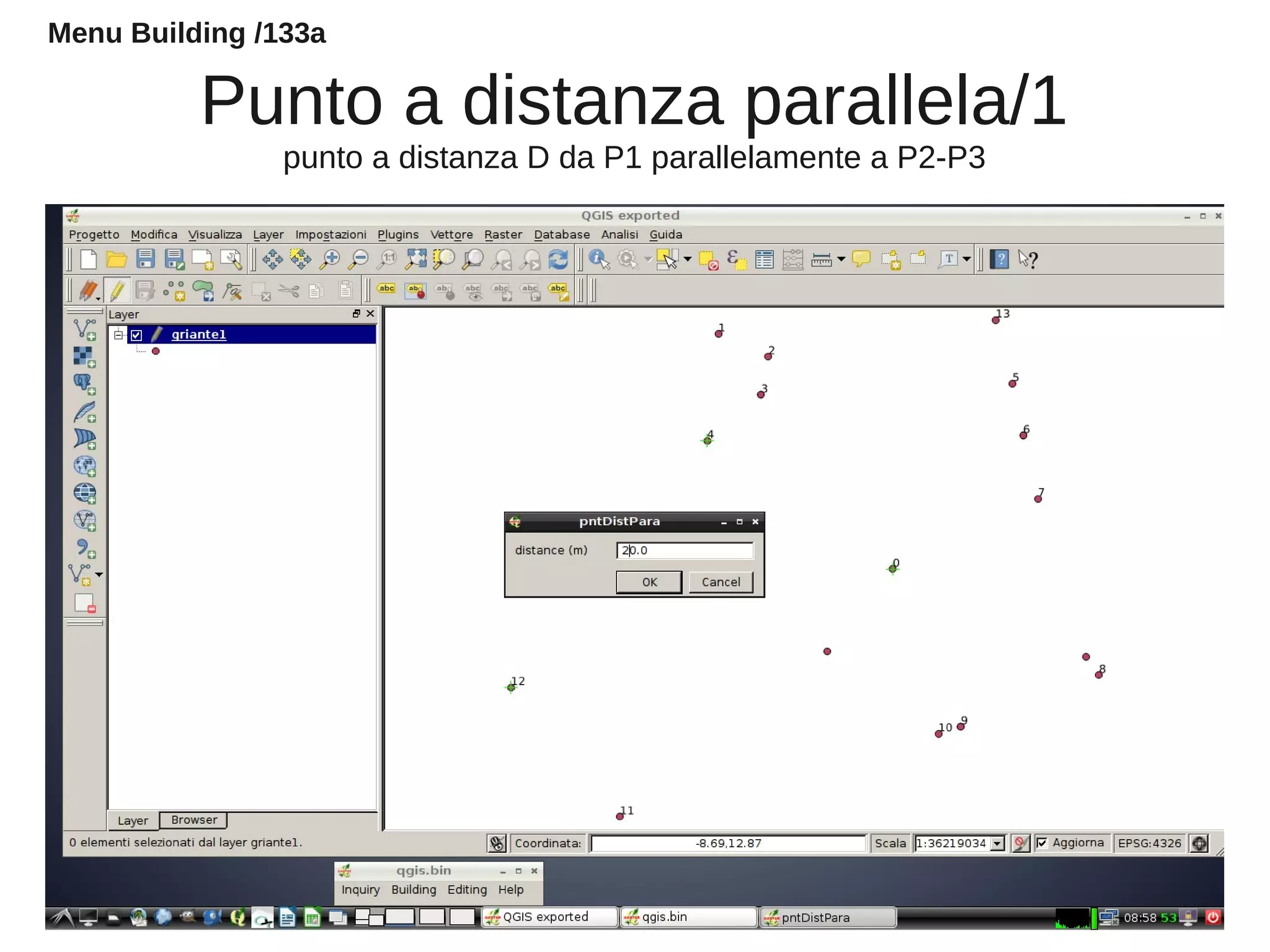

- 36. Punto a distanzaparallela/1 punto a distanza D da P1 parallelamente a P2-P3 Menu Building /133a

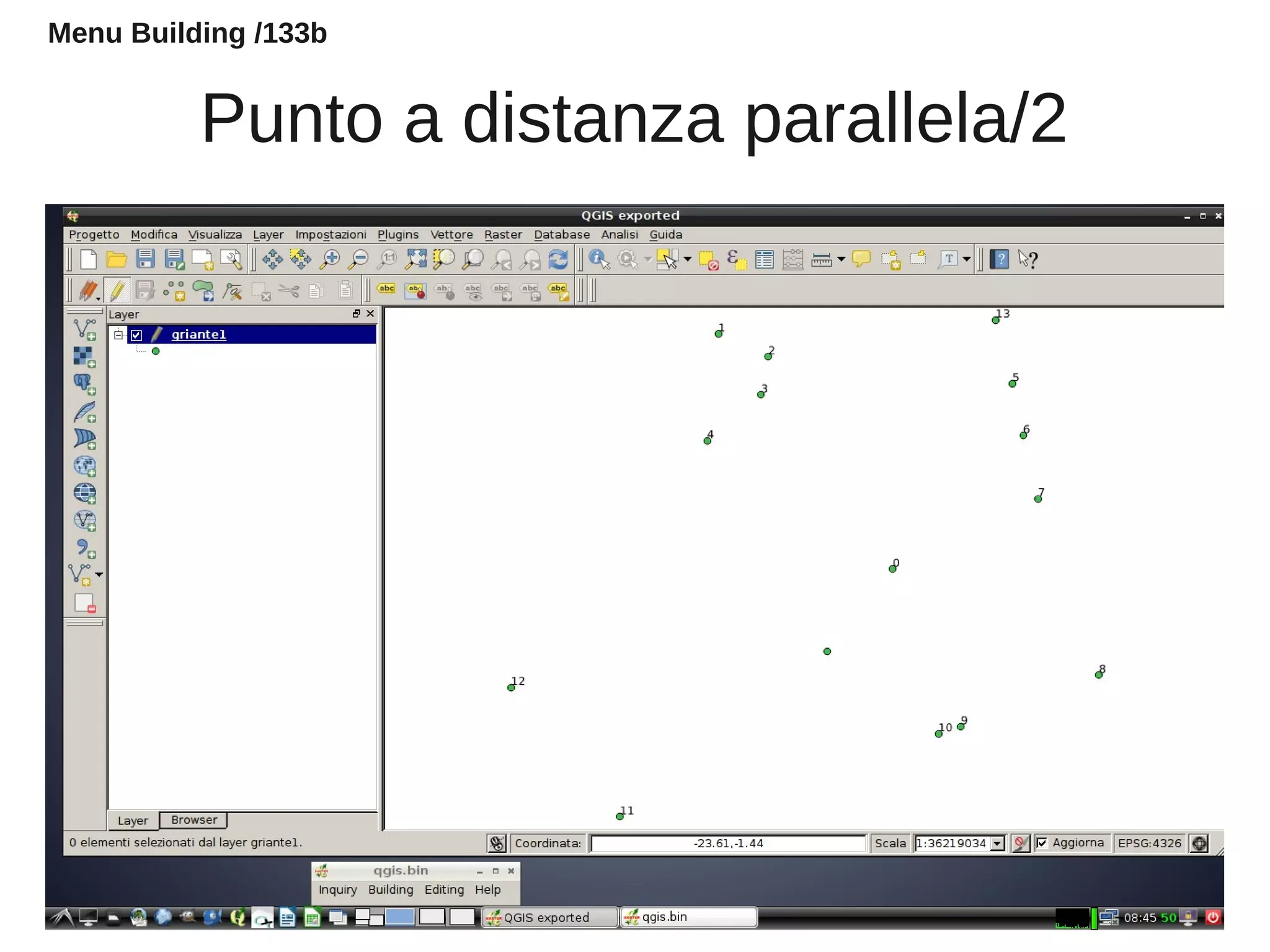

- 37. Punto a distanzaparallela/2 Menu Building /133b
- 38. Punto a distanzaortogonale/1 punto a distanza D da P1 ortogonalmente a P2-P3 Menu Building /134a

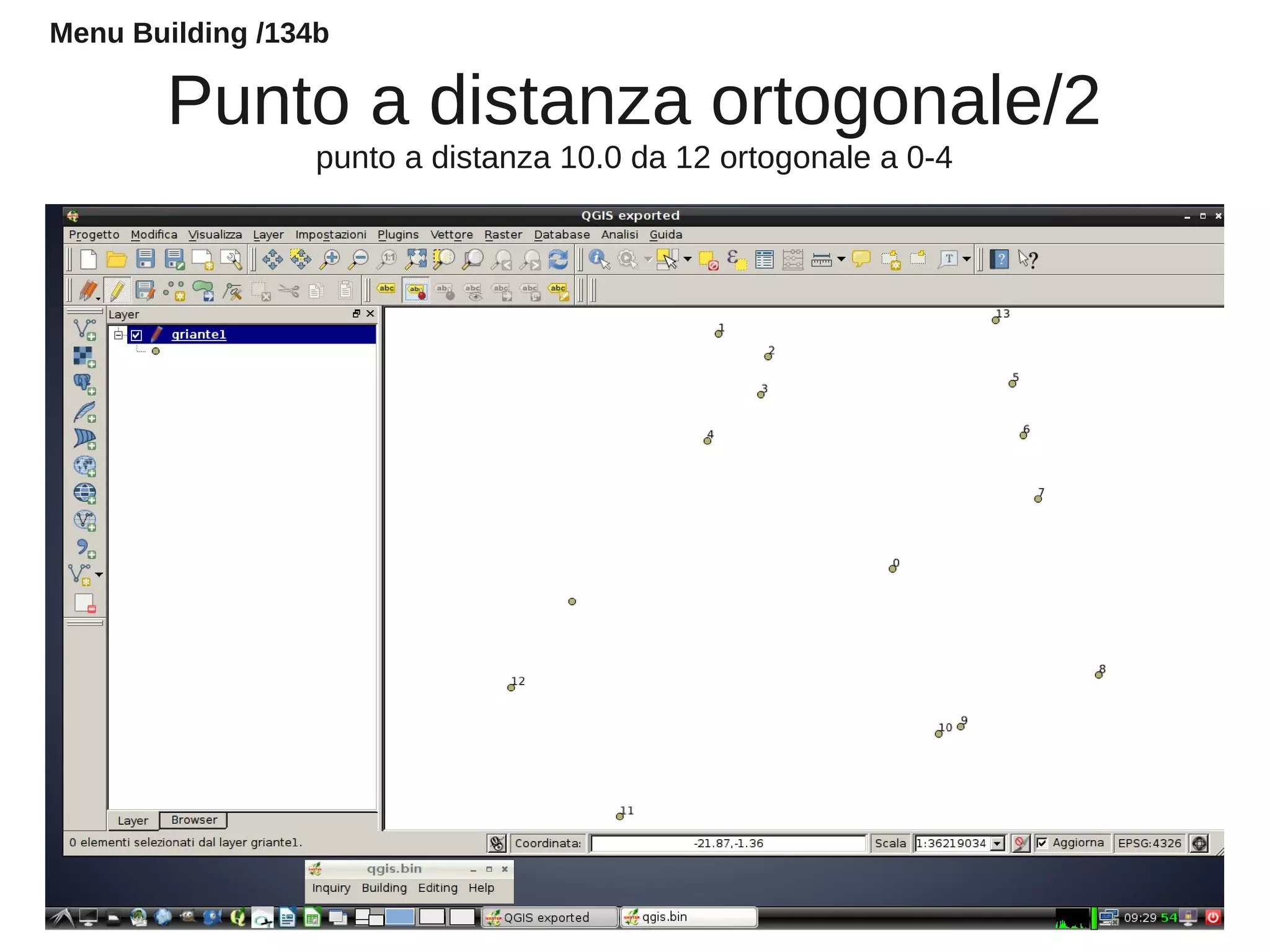

- 39. Punto a distanzaortogonale/2 punto a distanza 10.0 da 12 ortogonale a 0-4 Menu Building /134b

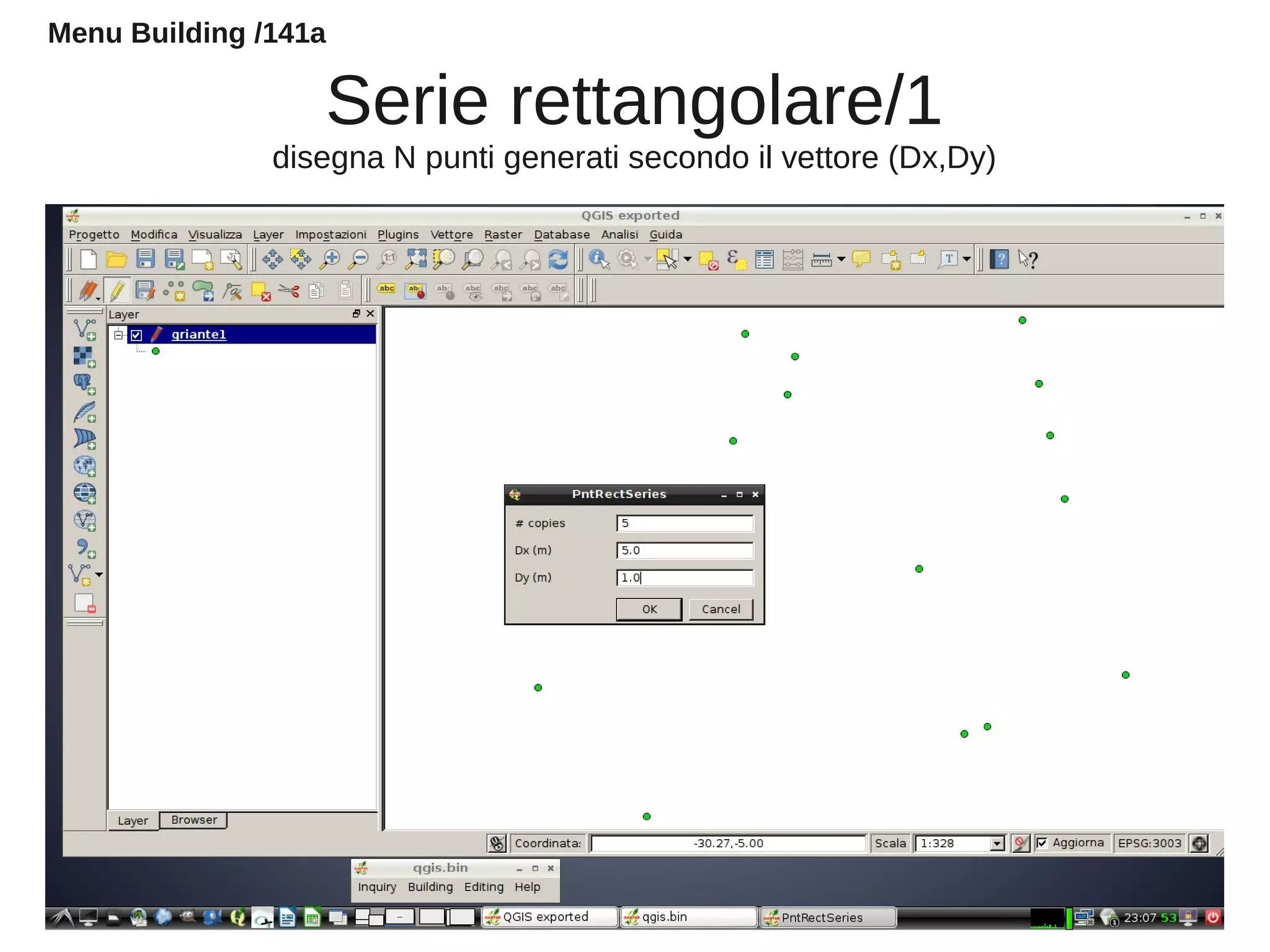

- 40. Serie rettangolare/1 disegna Npunti generati secondo il vettore (Dx,Dy) Menu Building /141a

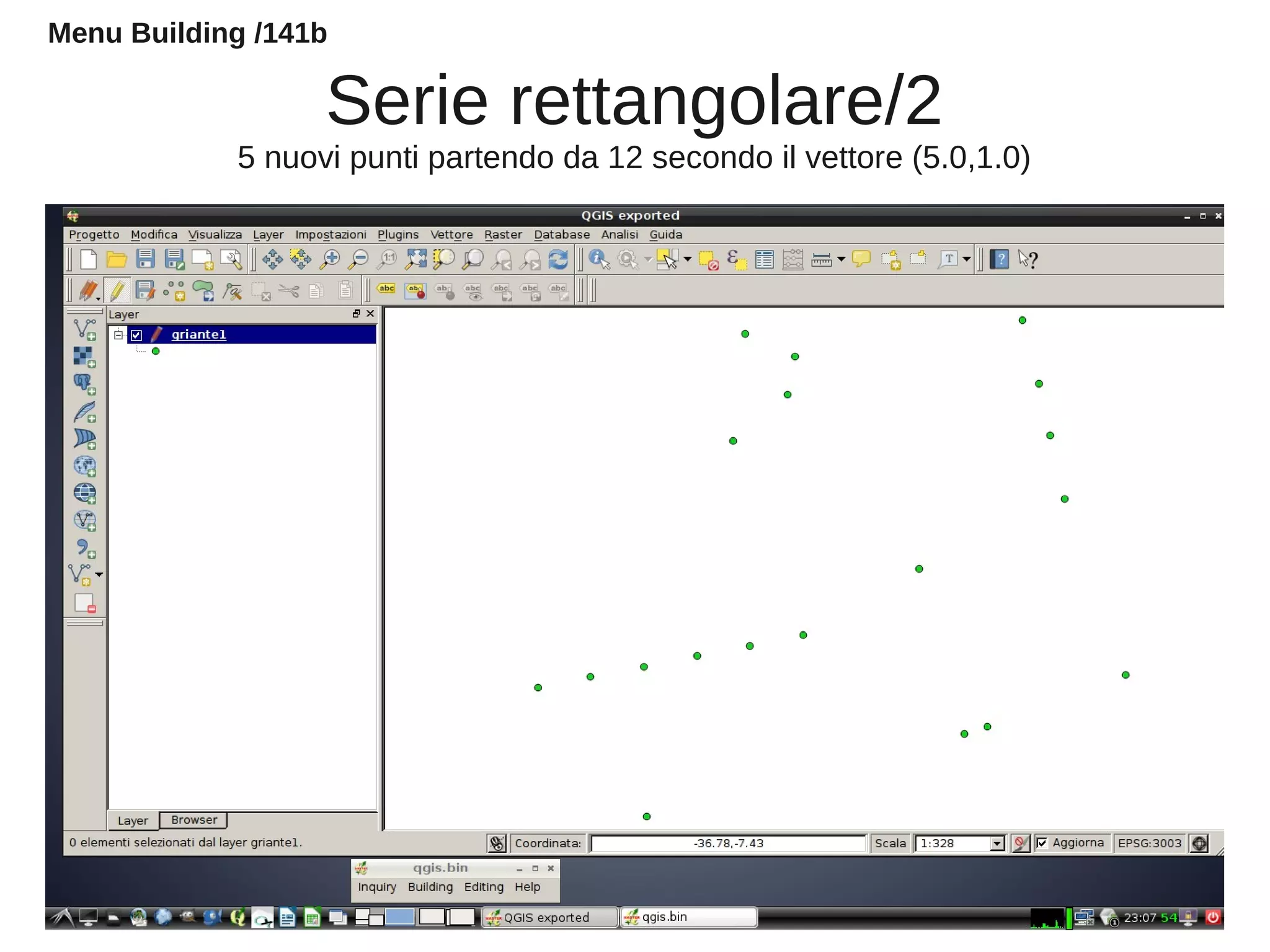

- 41. Serie rettangolare/2 5 nuovipunti partendo da 12 secondo il vettore (5.0,1.0) Menu Building /141b
- 42. Serie polare/1 genera Npunti a partire dal punto P1 con centro in P2 fino a coprire l'angolo A Menu Building /142a

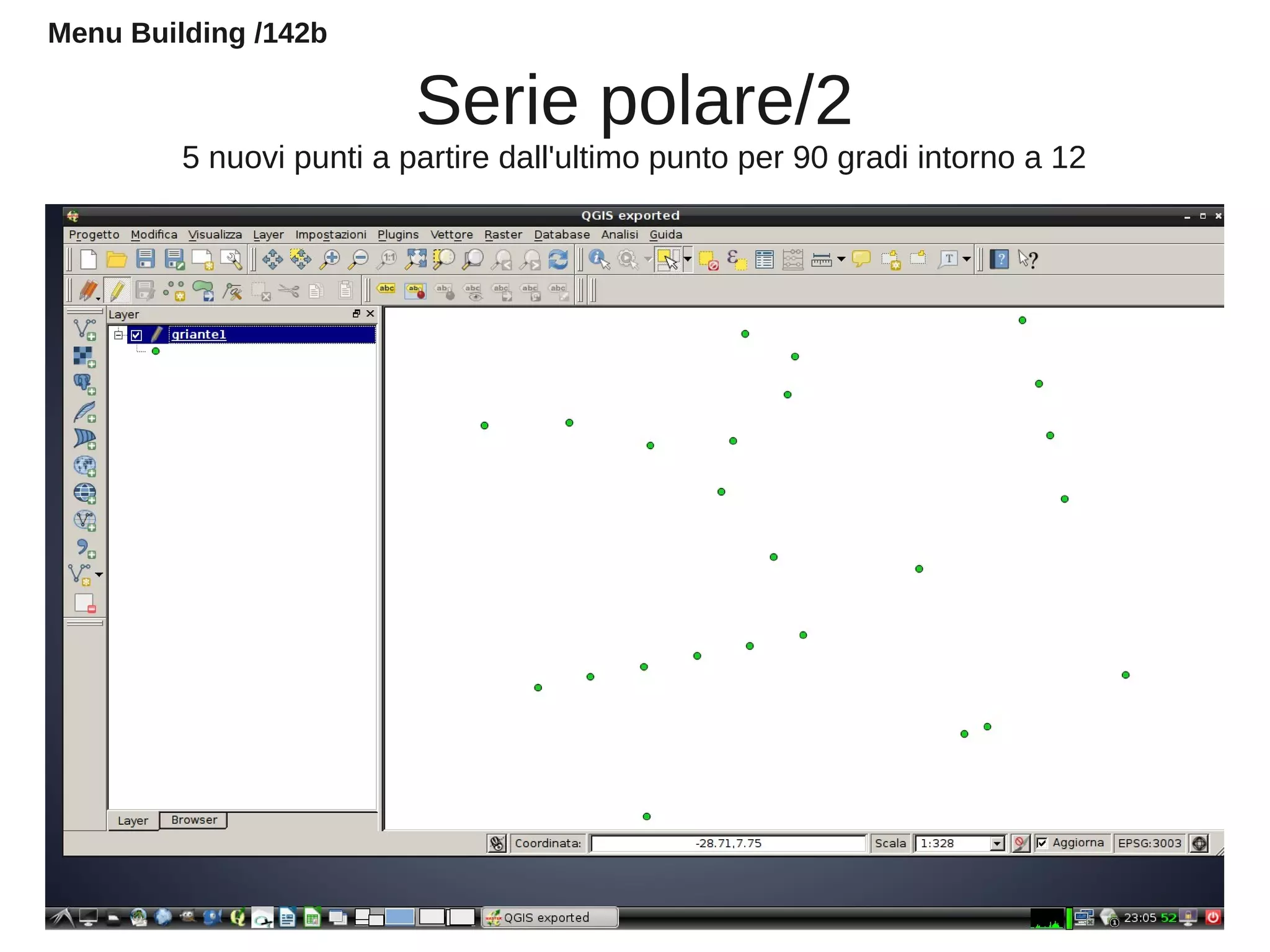

- 43. Serie polare/2 5 nuovipunti a partire dall'ultimo punto per 90 gradi intorno a 12 Menu Building /142b
- 44. Simmetria assiale/1 intorno aipunti 0-12 Menu Building /151a

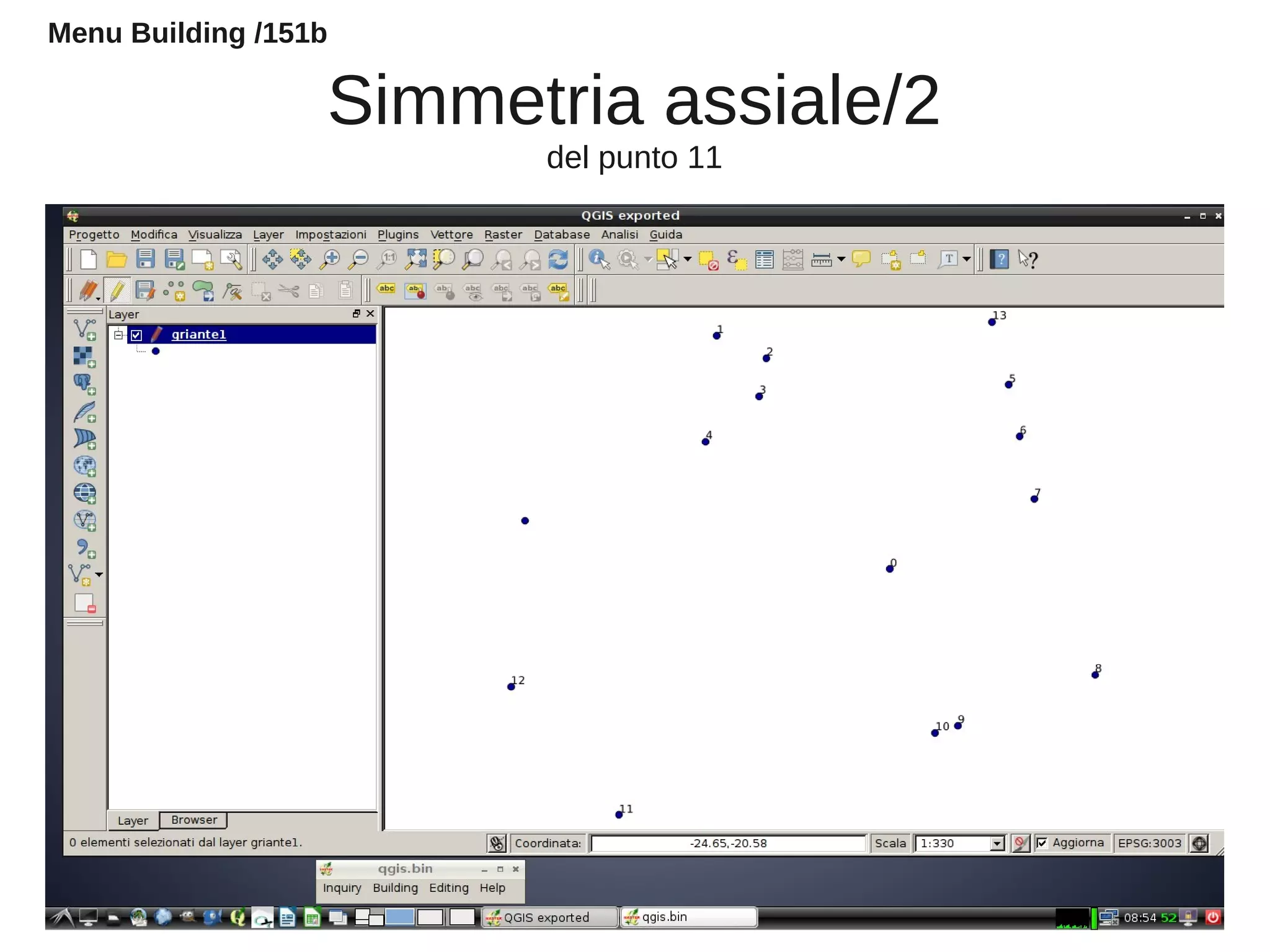

- 45. Simmetria assiale/2 del punto11 Menu Building /151b

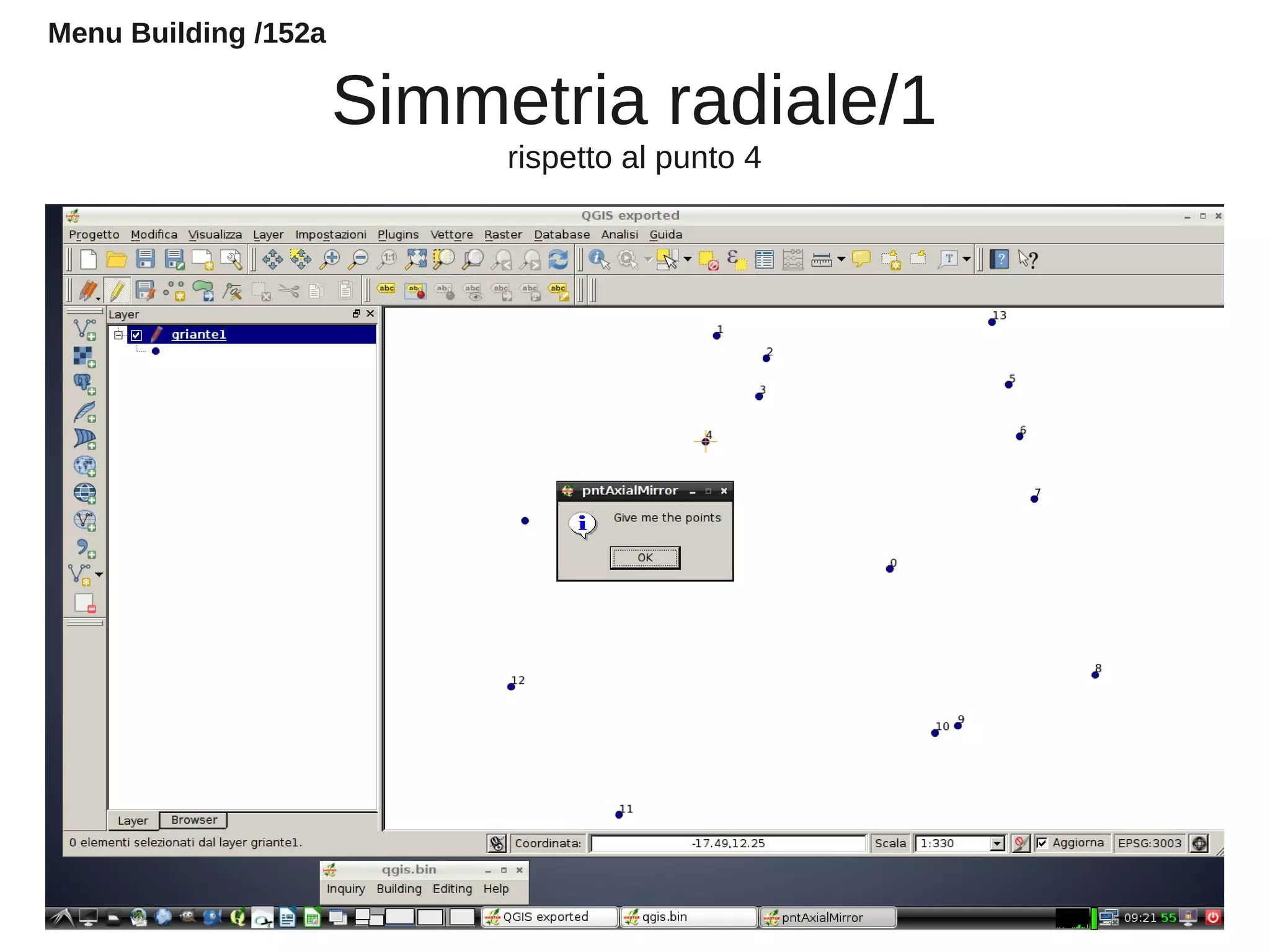

- 46. Simmetria radiale/1 rispetto alpunto 4 Menu Building /152a
- 47. Simmetria radiale/2 dei punti1, 2 e 3 Menu Building /152b
- 48. Modifica/aggiornamento di unpunto Menu Editing /191

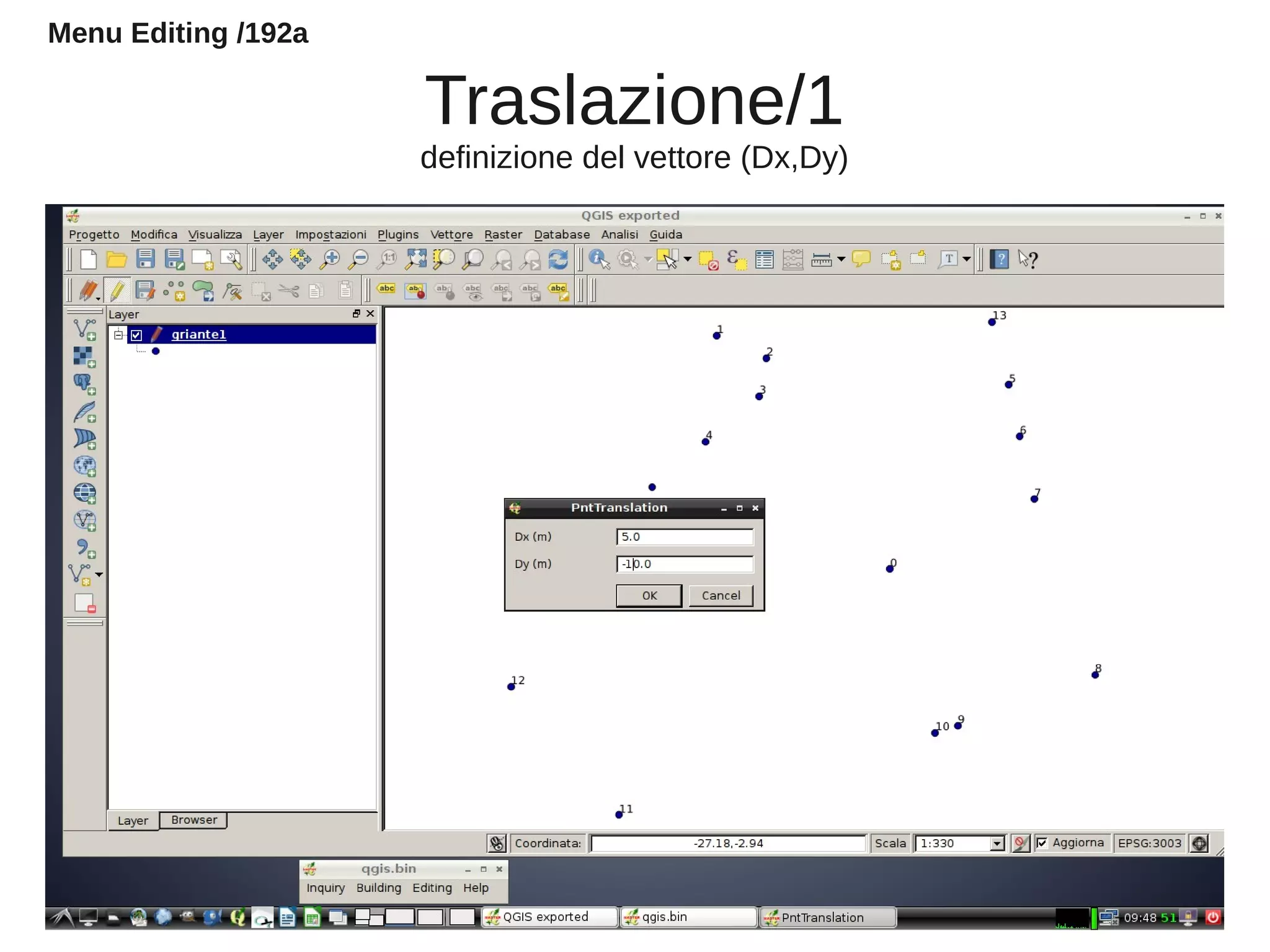

- 49. Traslazione/1 definizione del vettore(Dx,Dy) Menu Editing /192a
- 50.

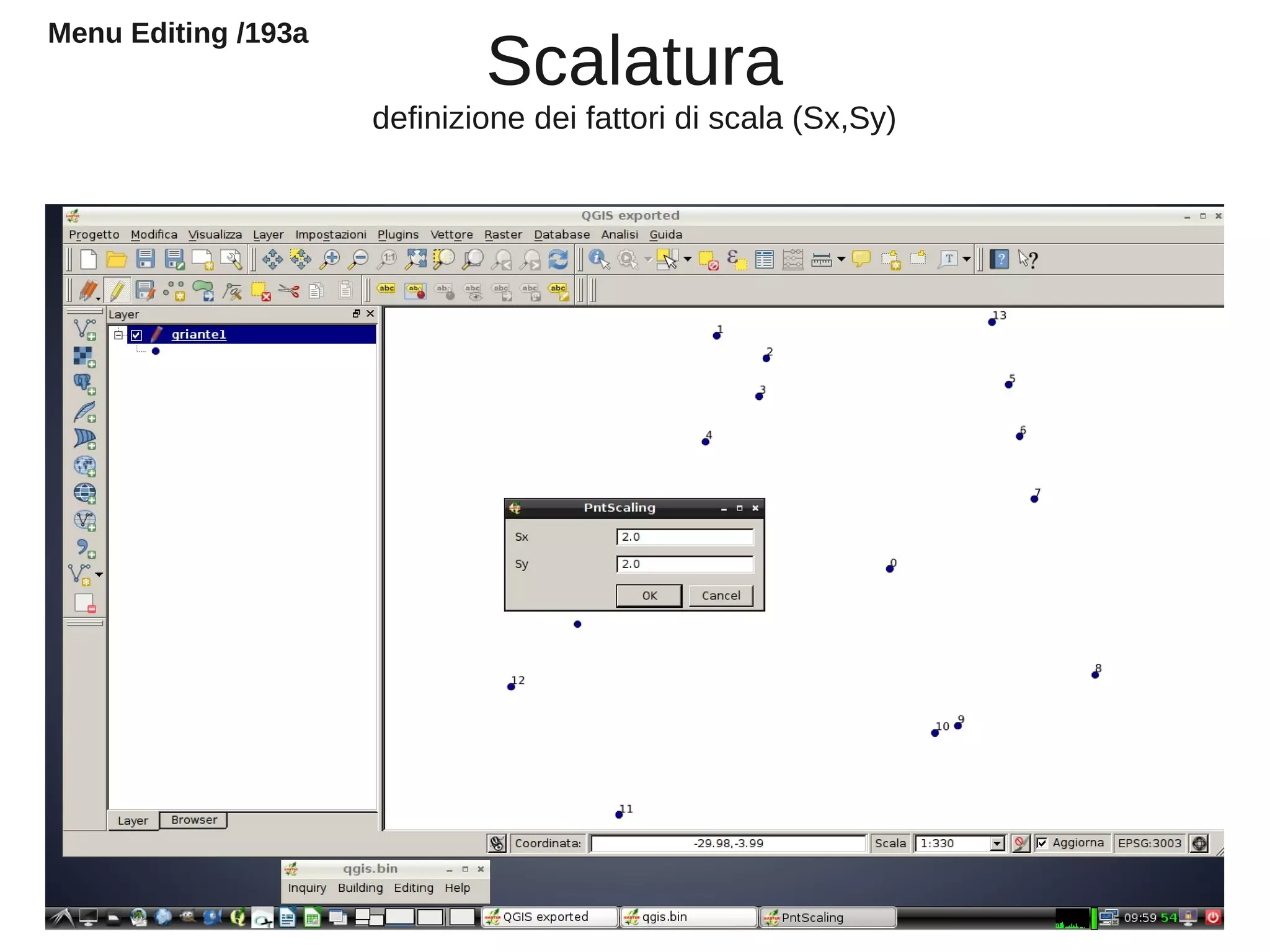

- 51. Scalatura definizione dei fattoridi scala (Sx,Sy) Menu Editing /193a

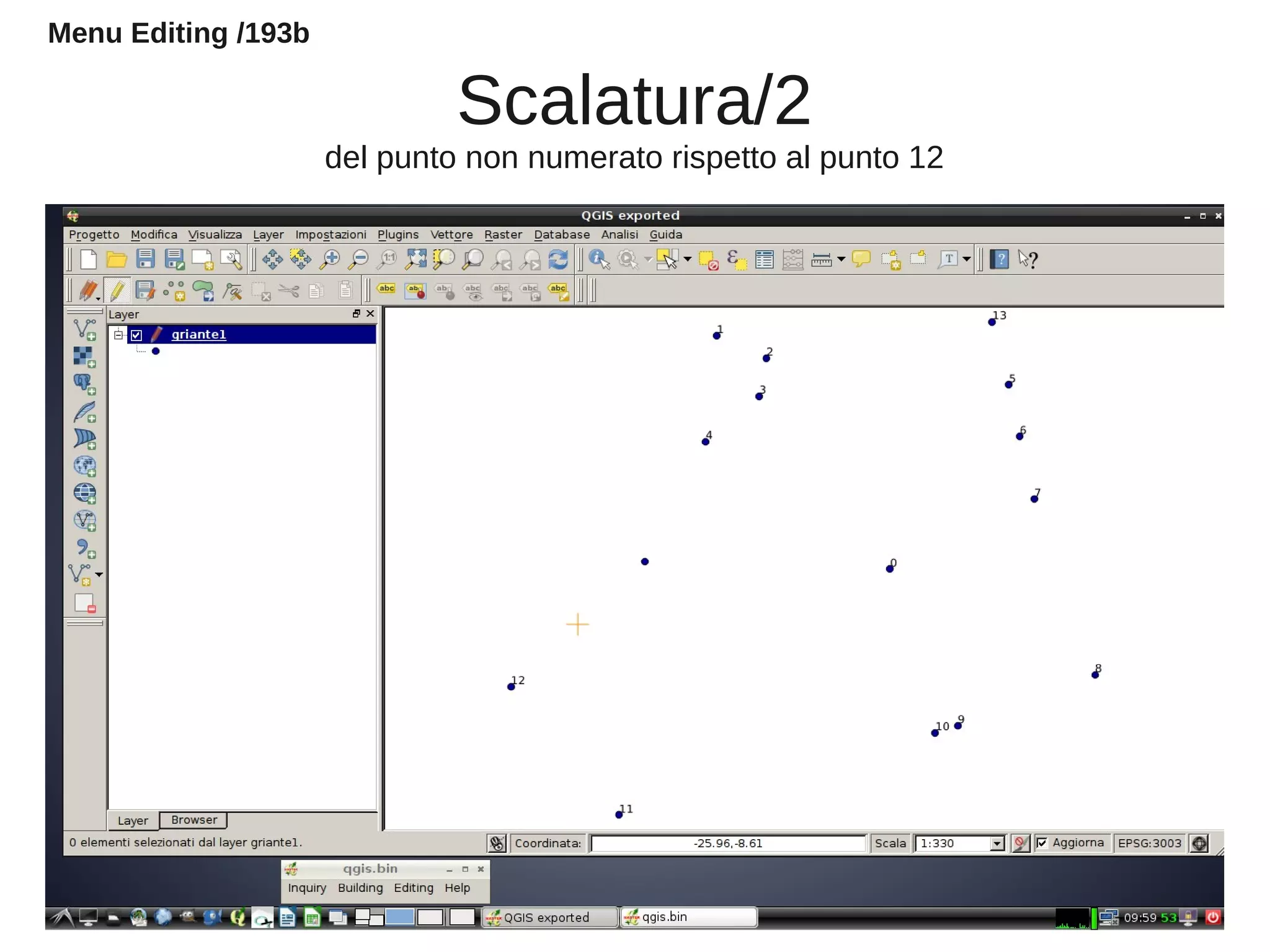

- 52. Scalatura/2 del punto nonnumerato rispetto al punto 12 Menu Editing /193b
- 53.

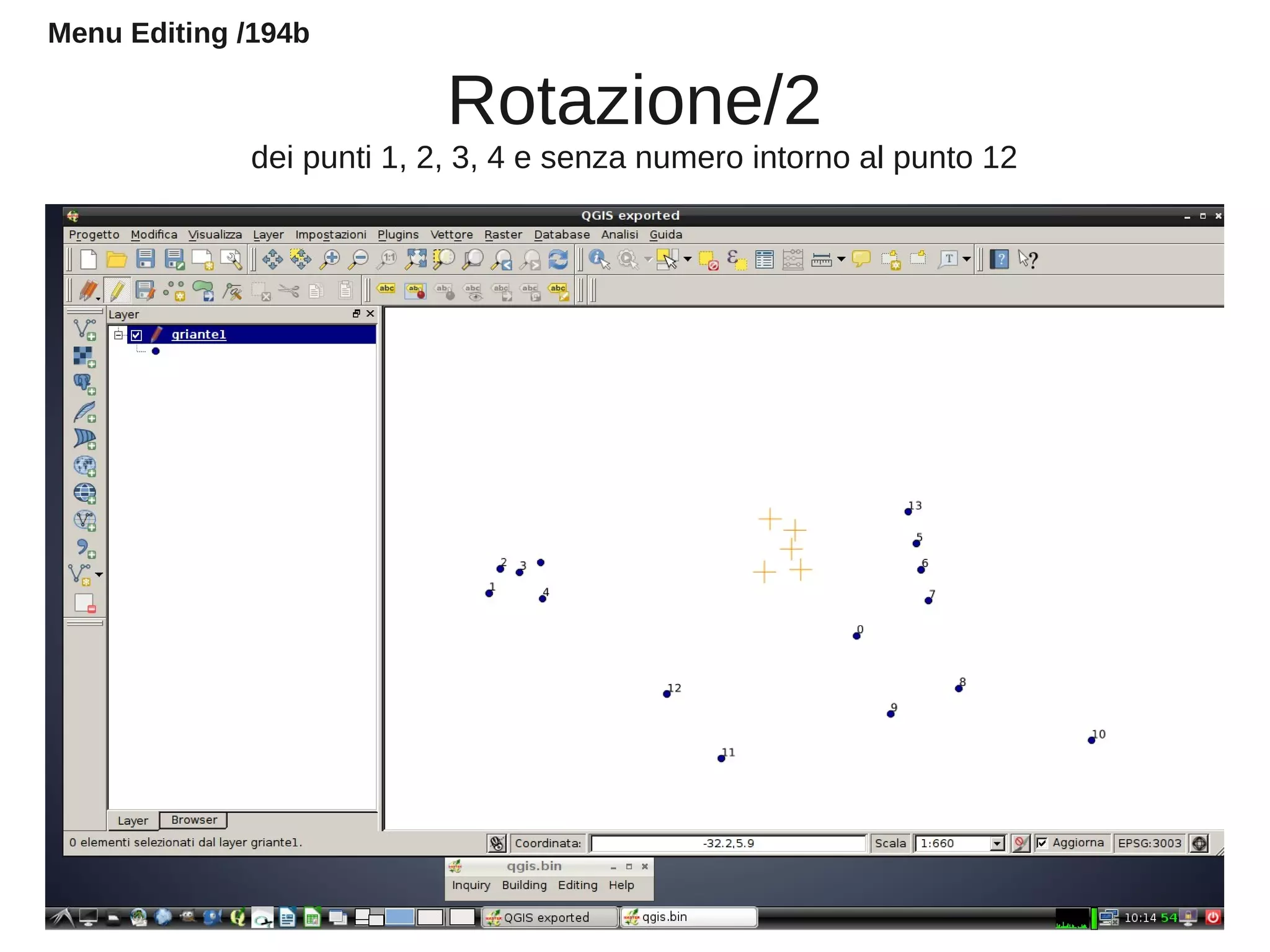

- 54. Rotazione/2 dei punti 1,2, 3, 4 e senza numero intorno al punto 12 Menu Editing /194b

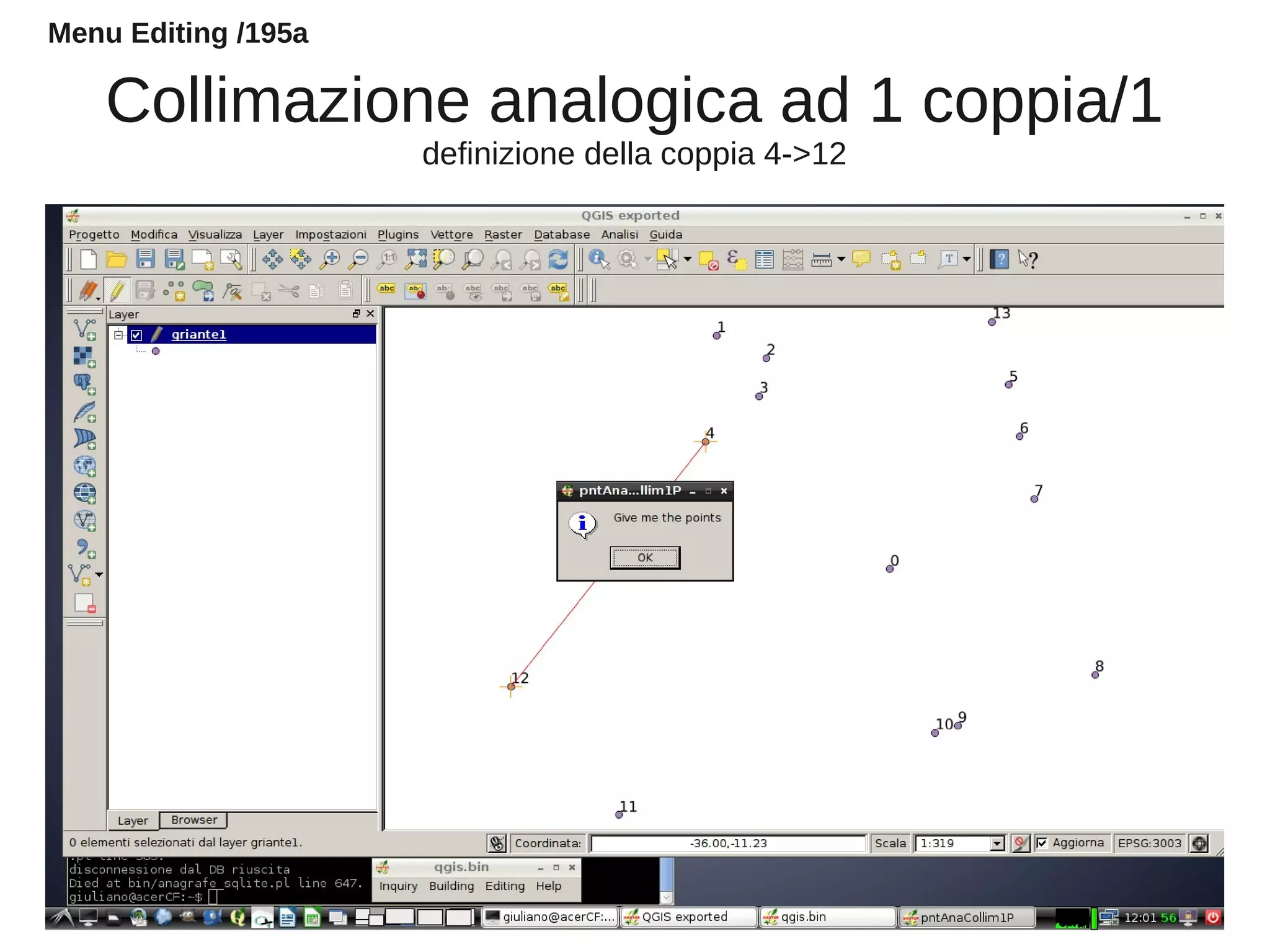

- 55. Collimazione analogica ad1 coppia/1 definizione della coppia 4->12 Menu Editing /195a

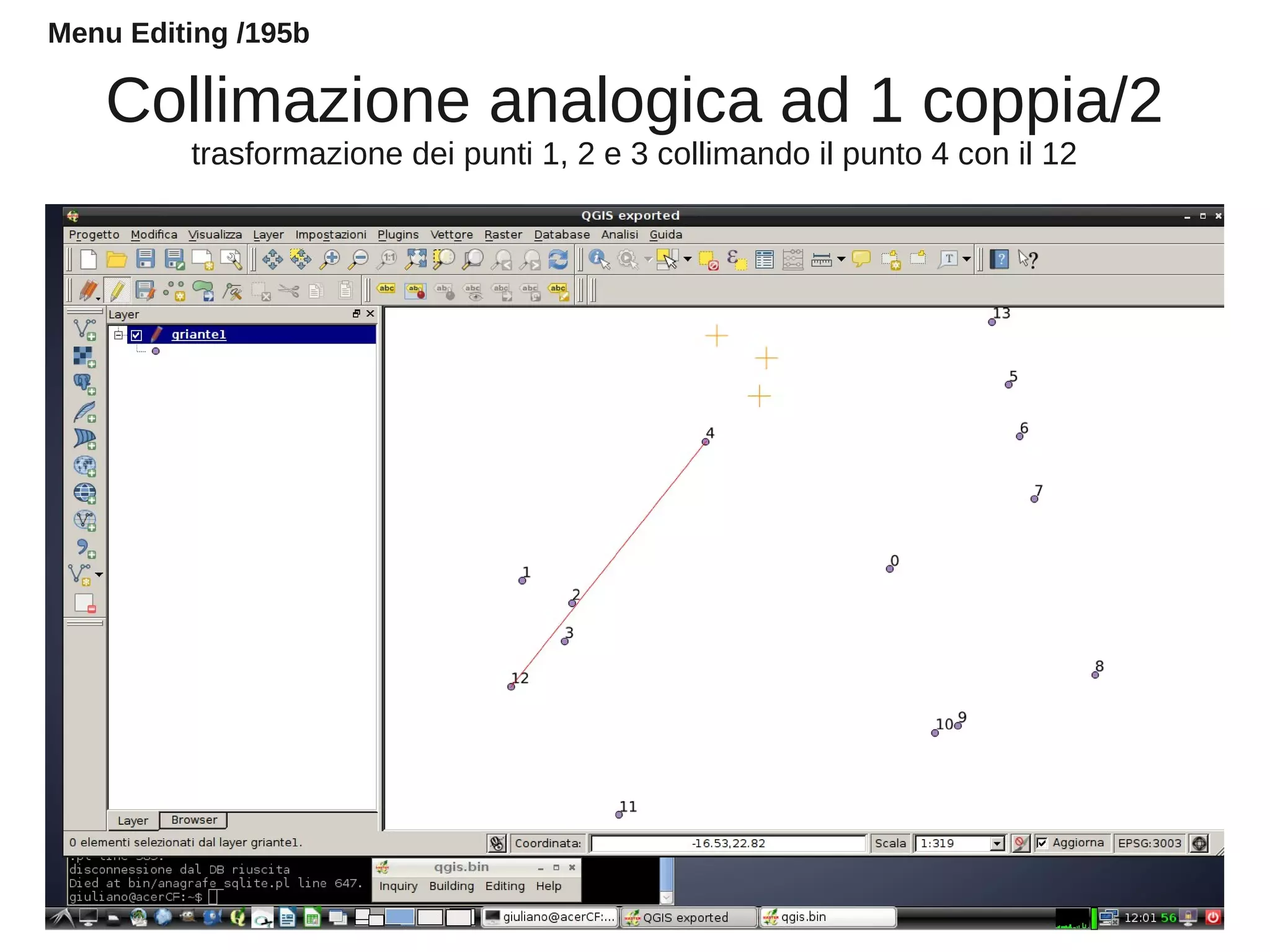

- 56. Collimazione analogica ad1 coppia/2 trasformazione dei punti 1, 2 e 3 collimando il punto 4 con il 12 Menu Editing /195b

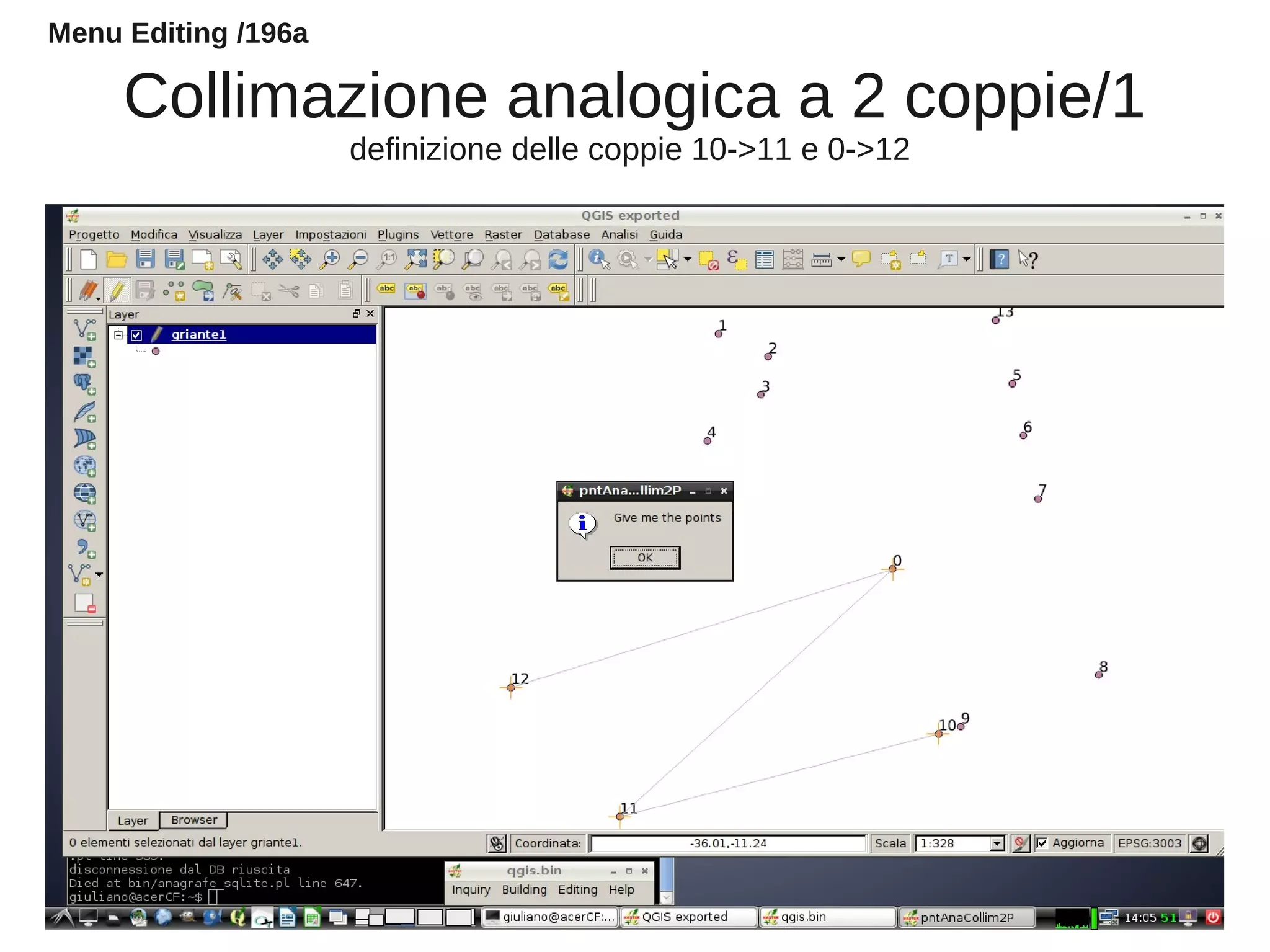

- 57. Collimazione analogica a2 coppie/1 definizione delle coppie 10->11 e 0->12 Menu Editing /196a

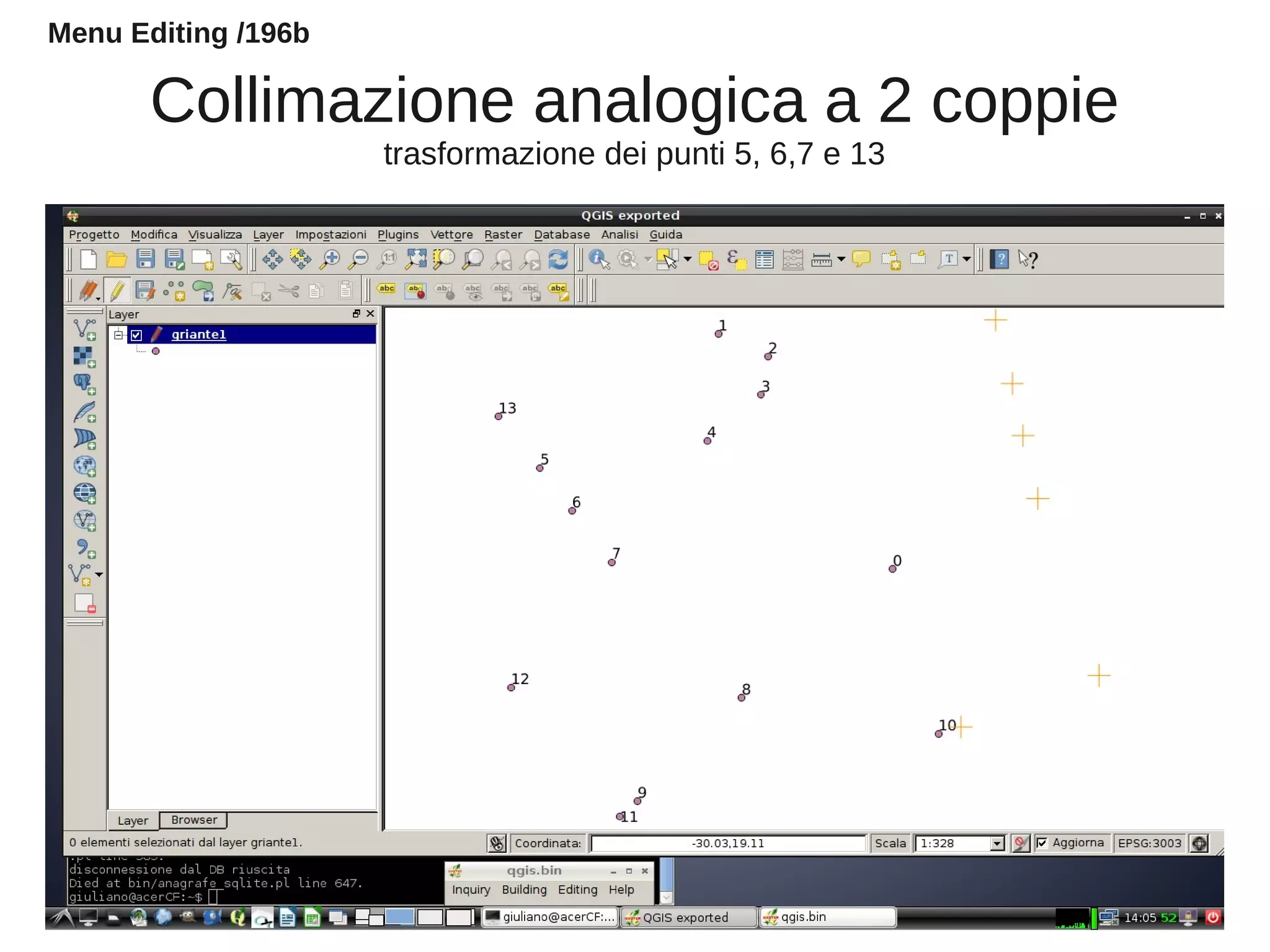

- 58. Collimazione analogica a2 coppie trasformazione dei punti 5, 6,7 e 13 Menu Editing /196b

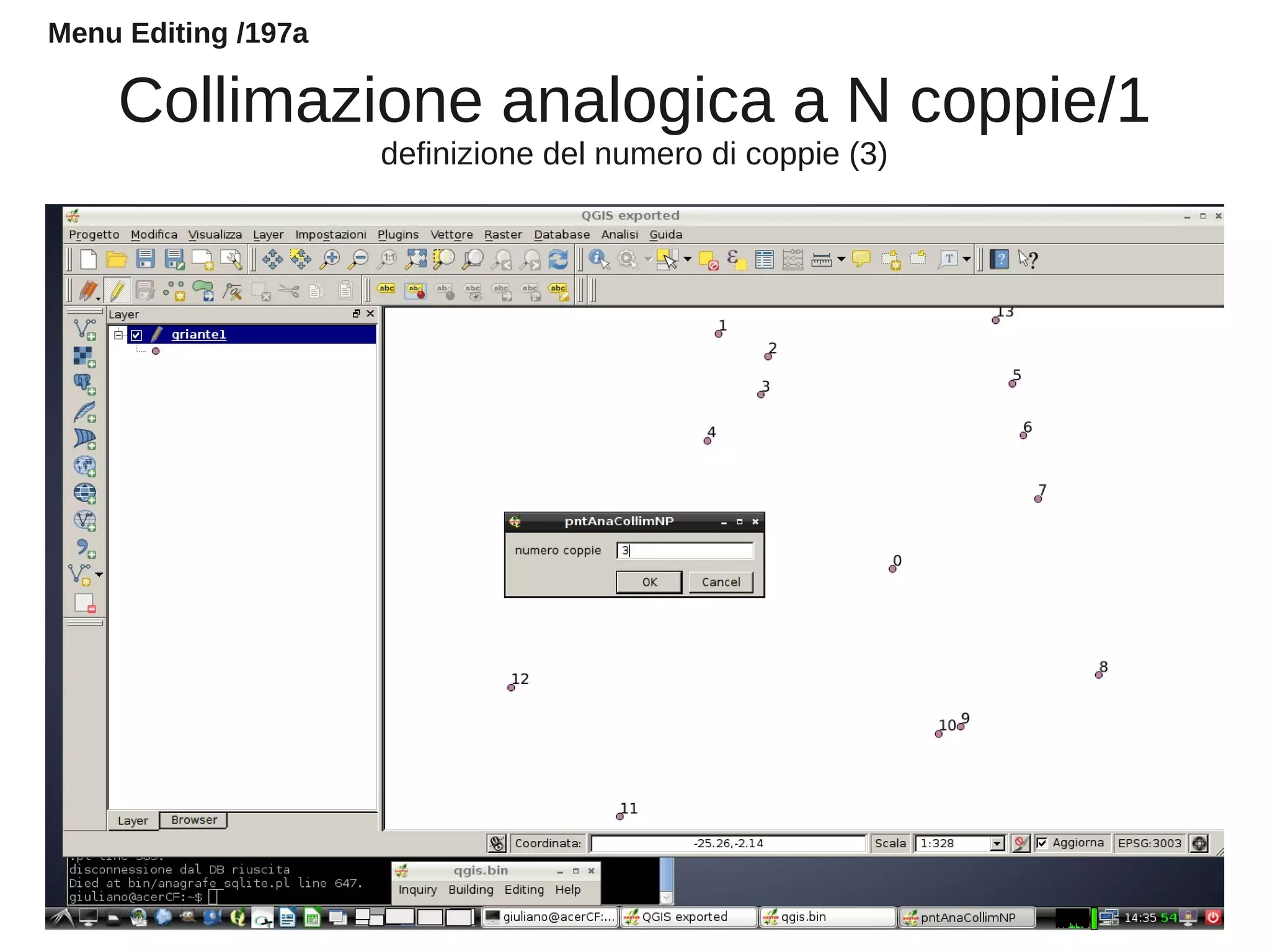

- 59. Collimazione analogica aN coppie/1 definizione del numero di coppie (3) Menu Editing /197a

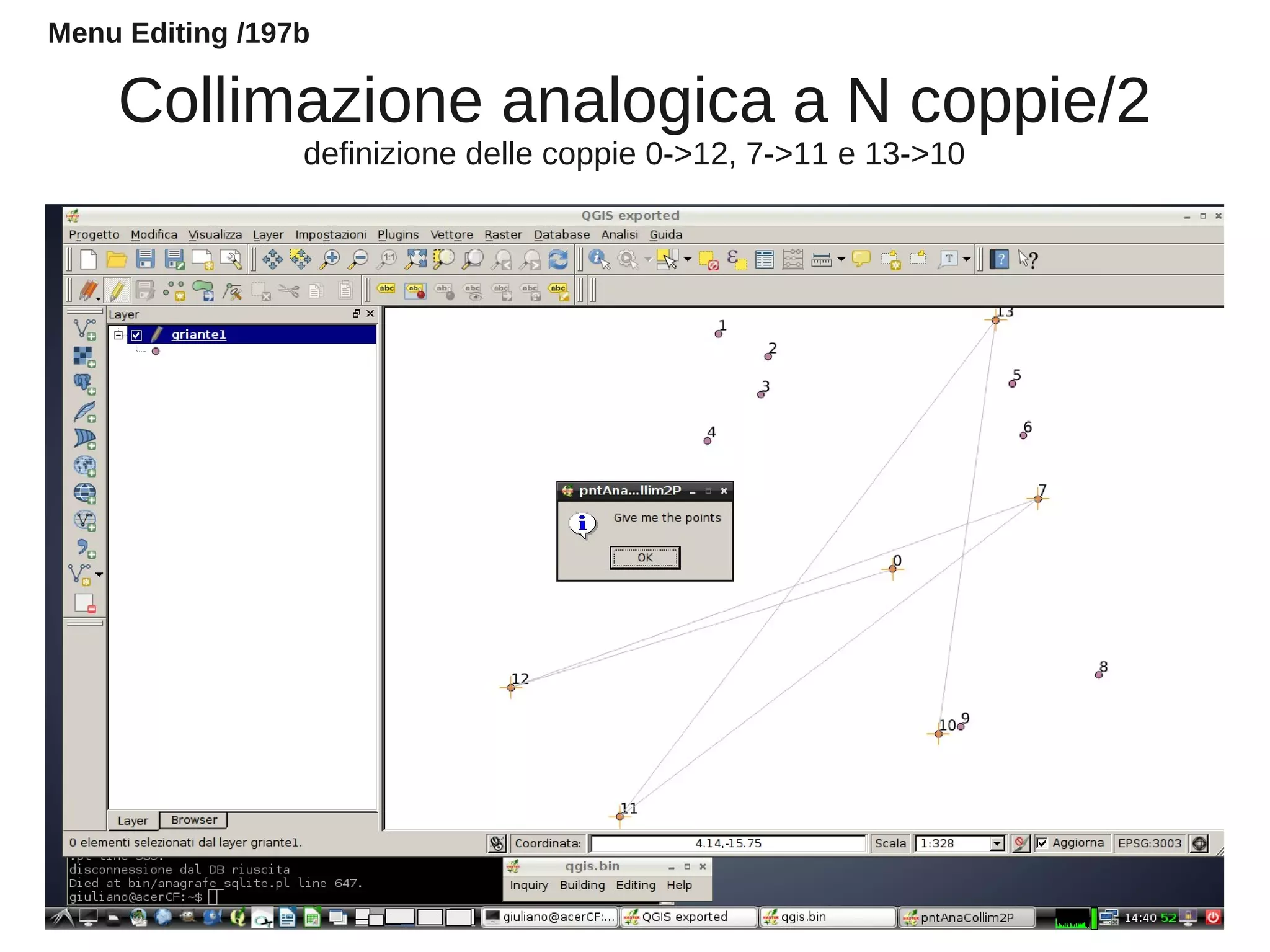

- 60. Collimazione analogica aN coppie/2 definizione delle coppie 0->12, 7->11 e 13->10 Menu Editing /197b

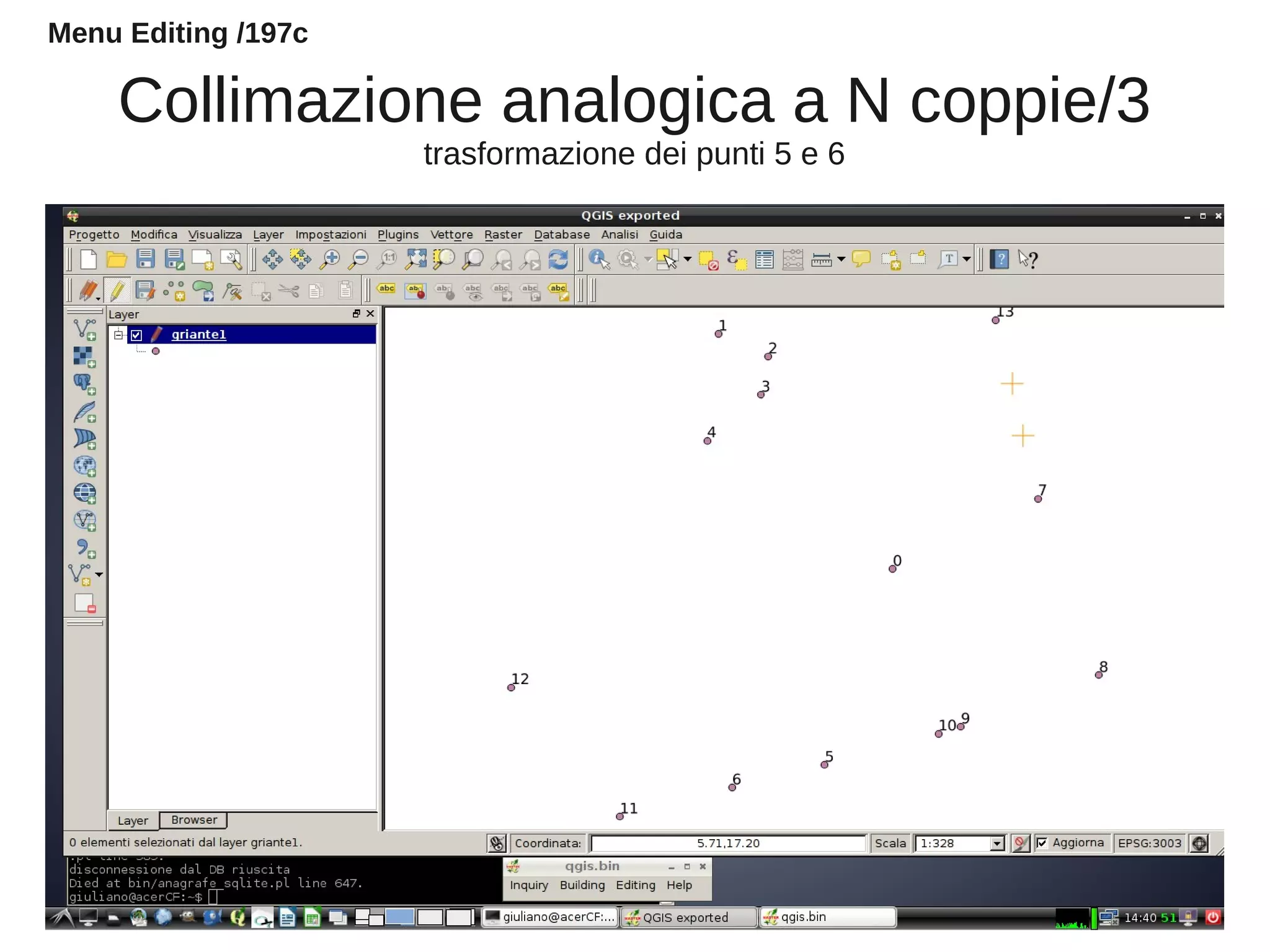

- 61. Collimazione analogica aN coppie/3 trasformazione dei punti 5 e 6 Menu Editing /197c
- 62.
- 63.

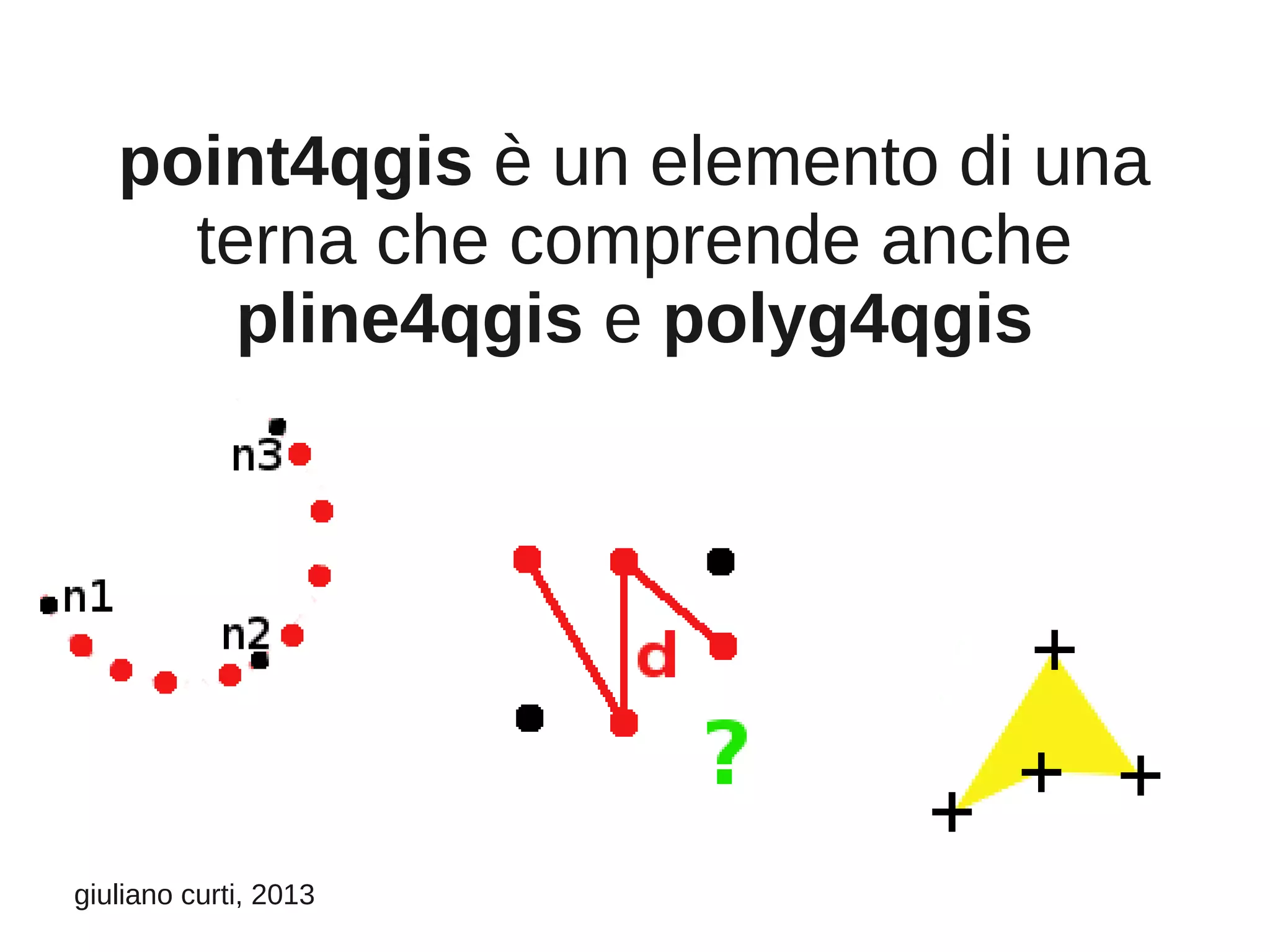

- 64. point4qgis è unelemento di una terna che comprende anche pline4qgis e polyg4qgis giuliano curti, 2013
