2.  Choirul Umam (121910201007)
 Nurul Latif (121910201014)

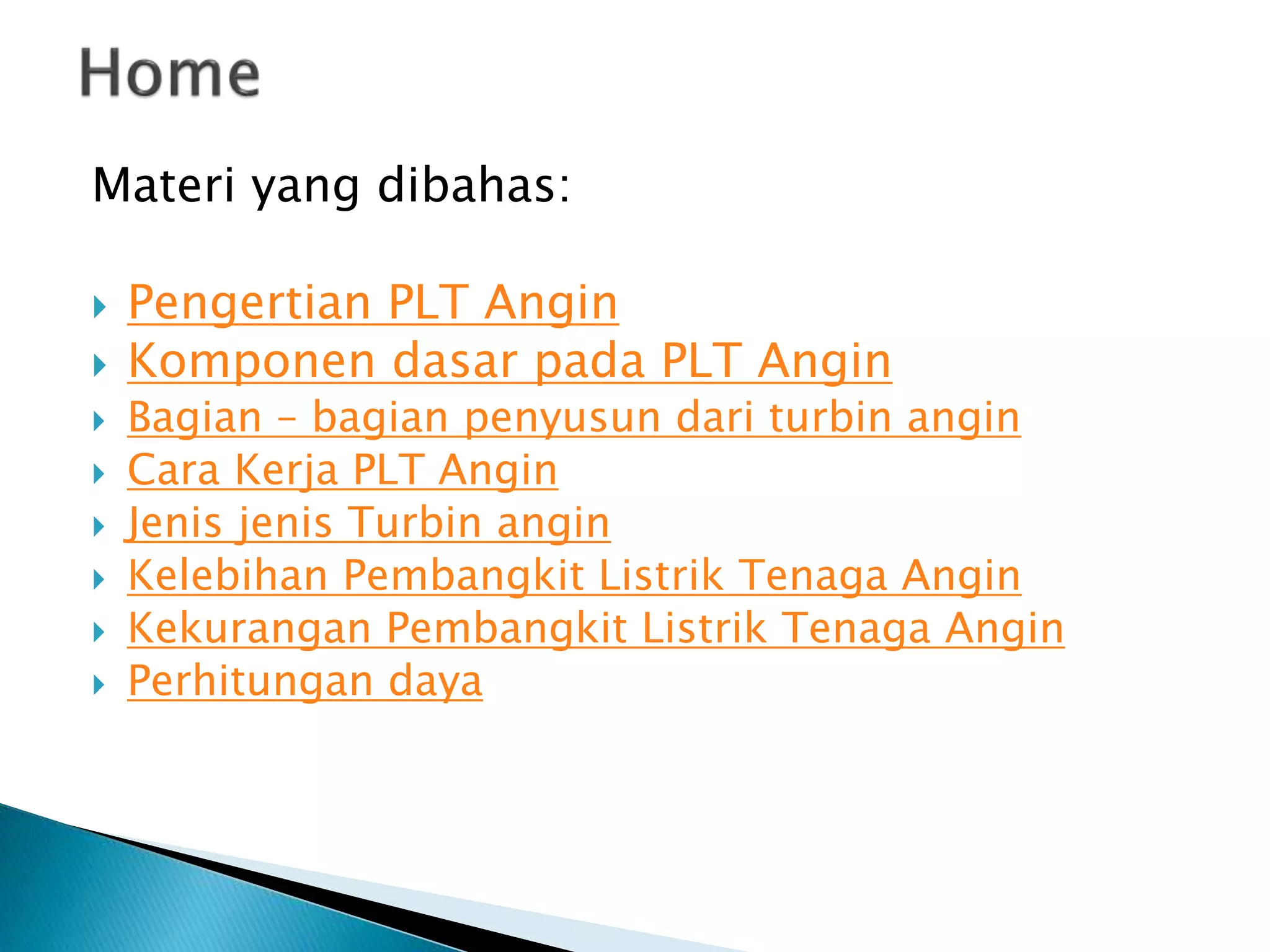

3. Materi yang dibahas:
 Pengertian PLT Angin
 Komponen dasar pada PLT Angin
 Bagian – bagian penyusun dari turbin angin
 Cara Kerja PLT Angin
 Jenis jenis Turbin angin
 Kelebihan Pembangkit Listrik Tenaga Angin
 Kekurangan Pembangkit Listrik Tenaga Angin
 Perhitungan daya

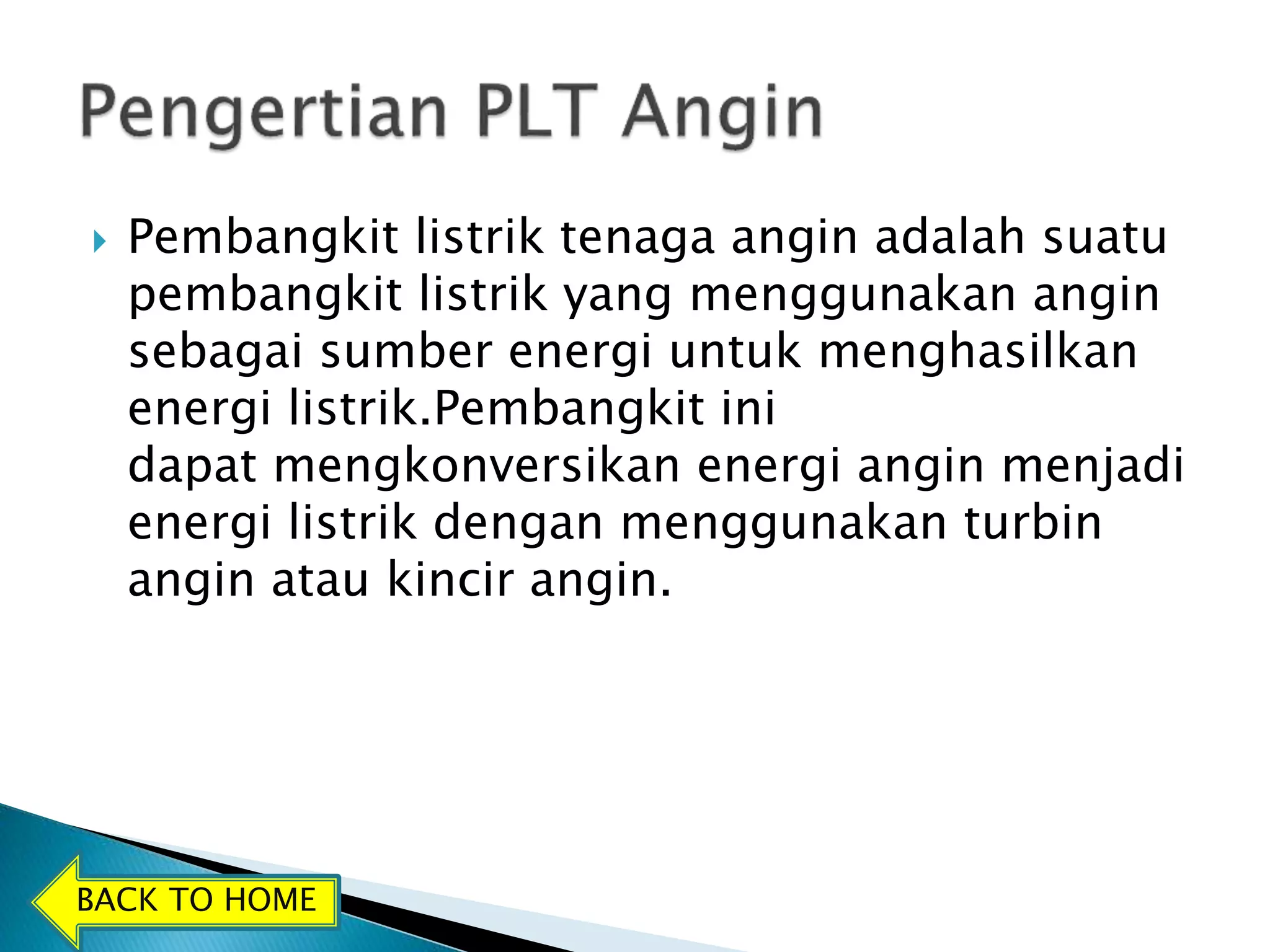

4.  Pembangkit listrik tenaga angin adalah suatu
pembangkit listrik yang menggunakan angin
sebagai sumber energi untuk menghasilkan
energi listrik.Pembangkit ini
dapat mengkonversikan energi angin menjadi
energi listrik dengan menggunakan turbin
angin atau kincir angin.
BACK TO HOME

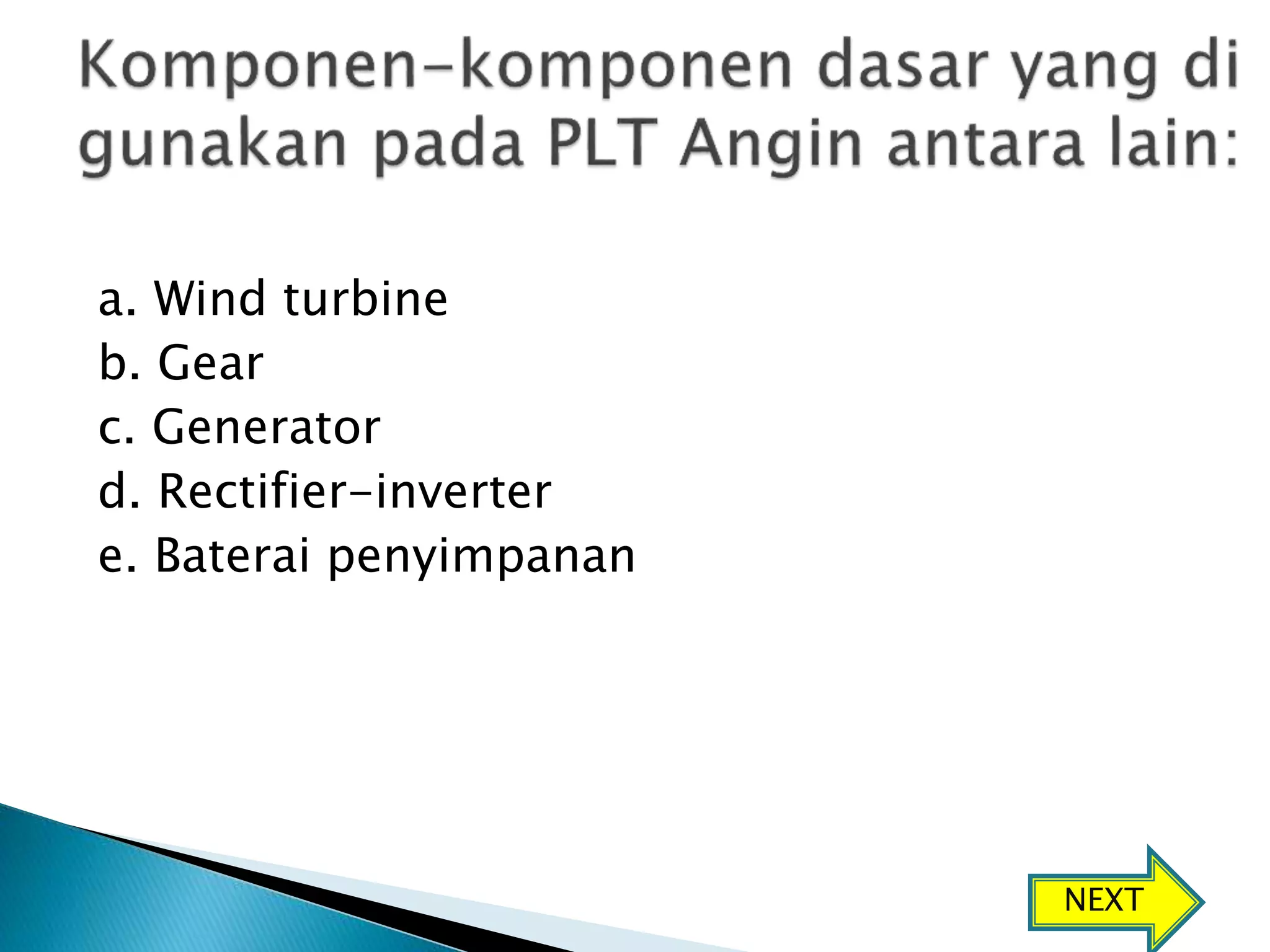

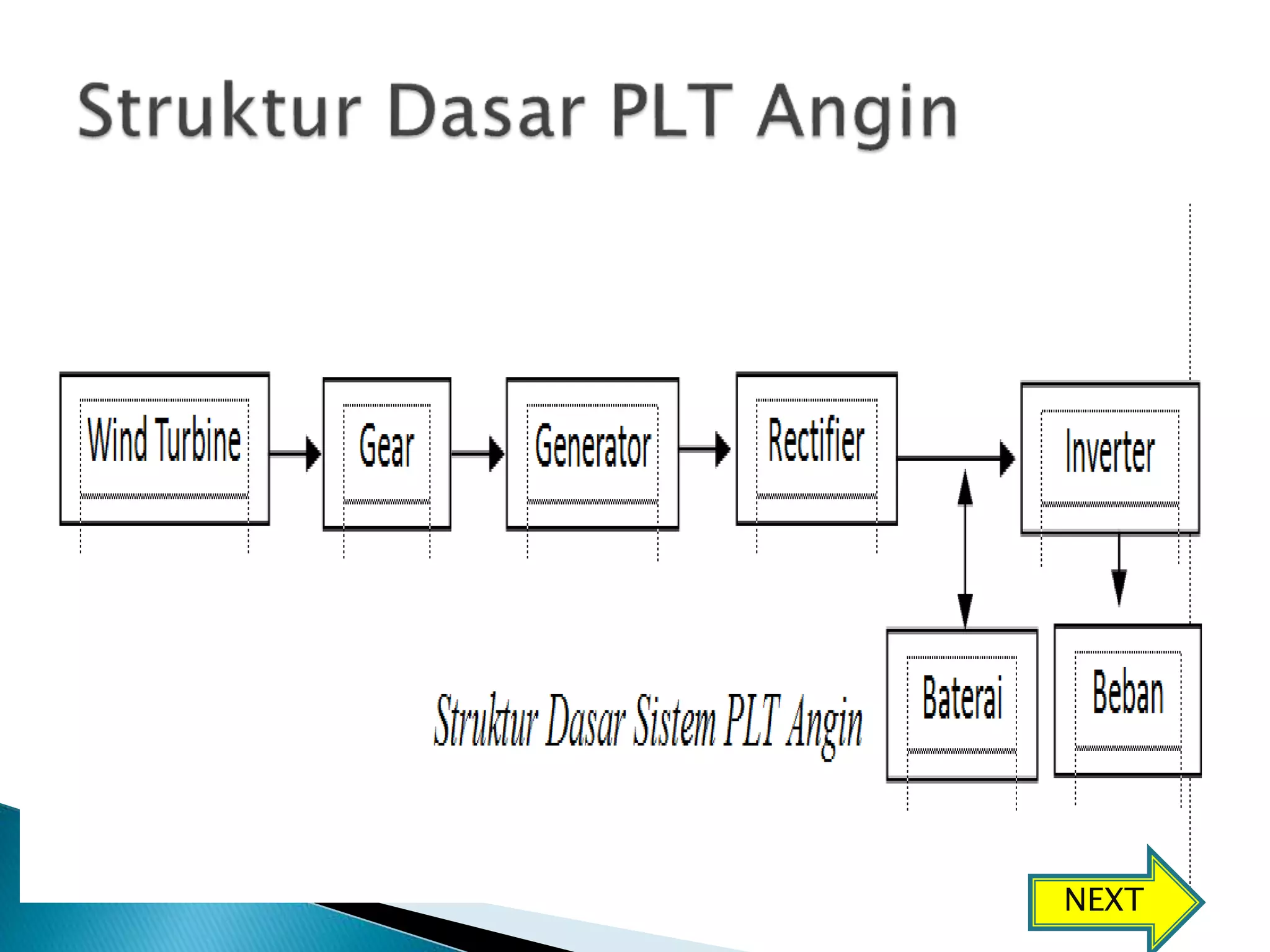

5. a. Wind turbine
b. Gear
c. Generator
d. Rectifier-inverter
e. Baterai penyimpanan
NEXT

6. NEXT

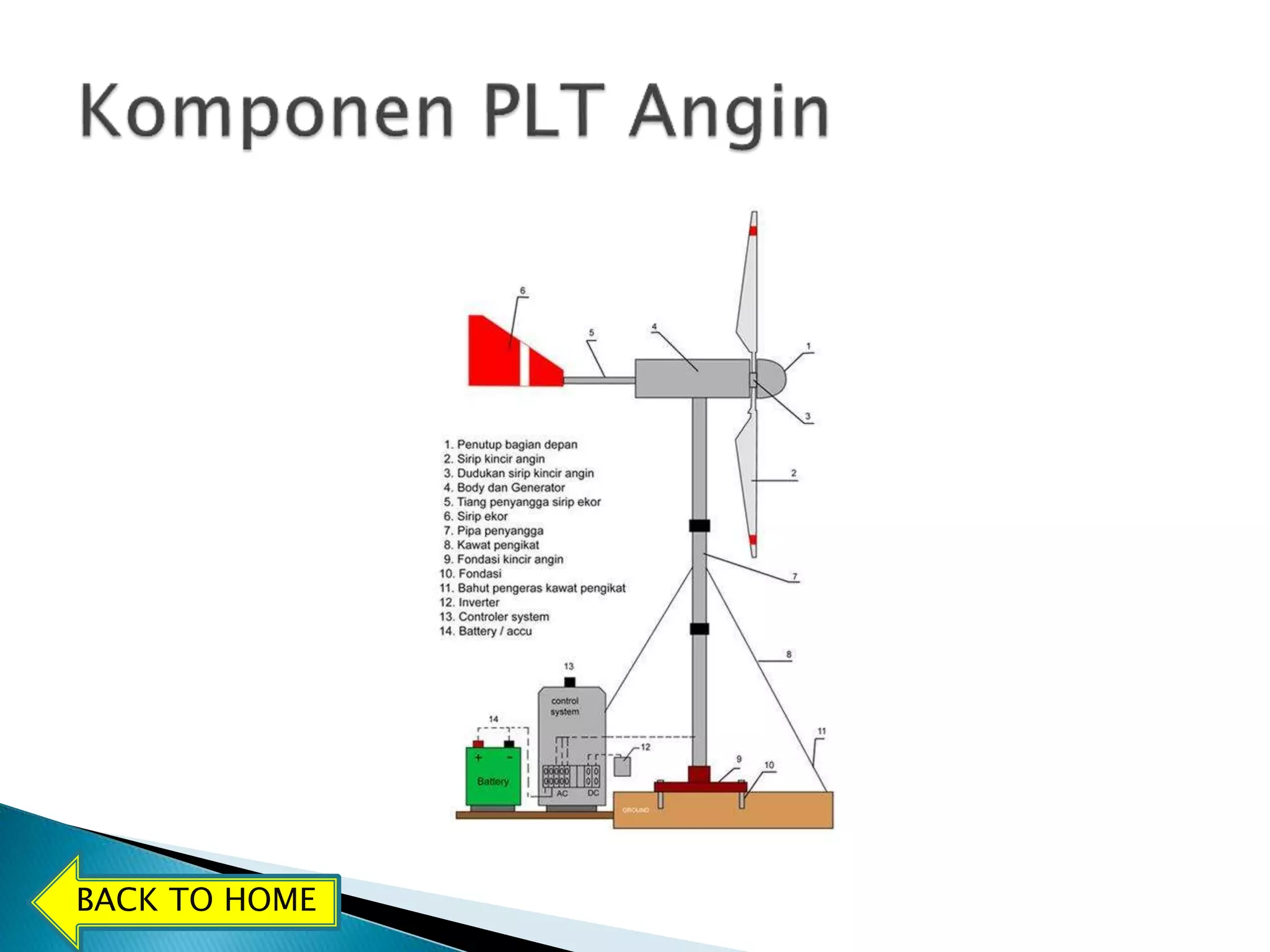

7. BACK TO HOME

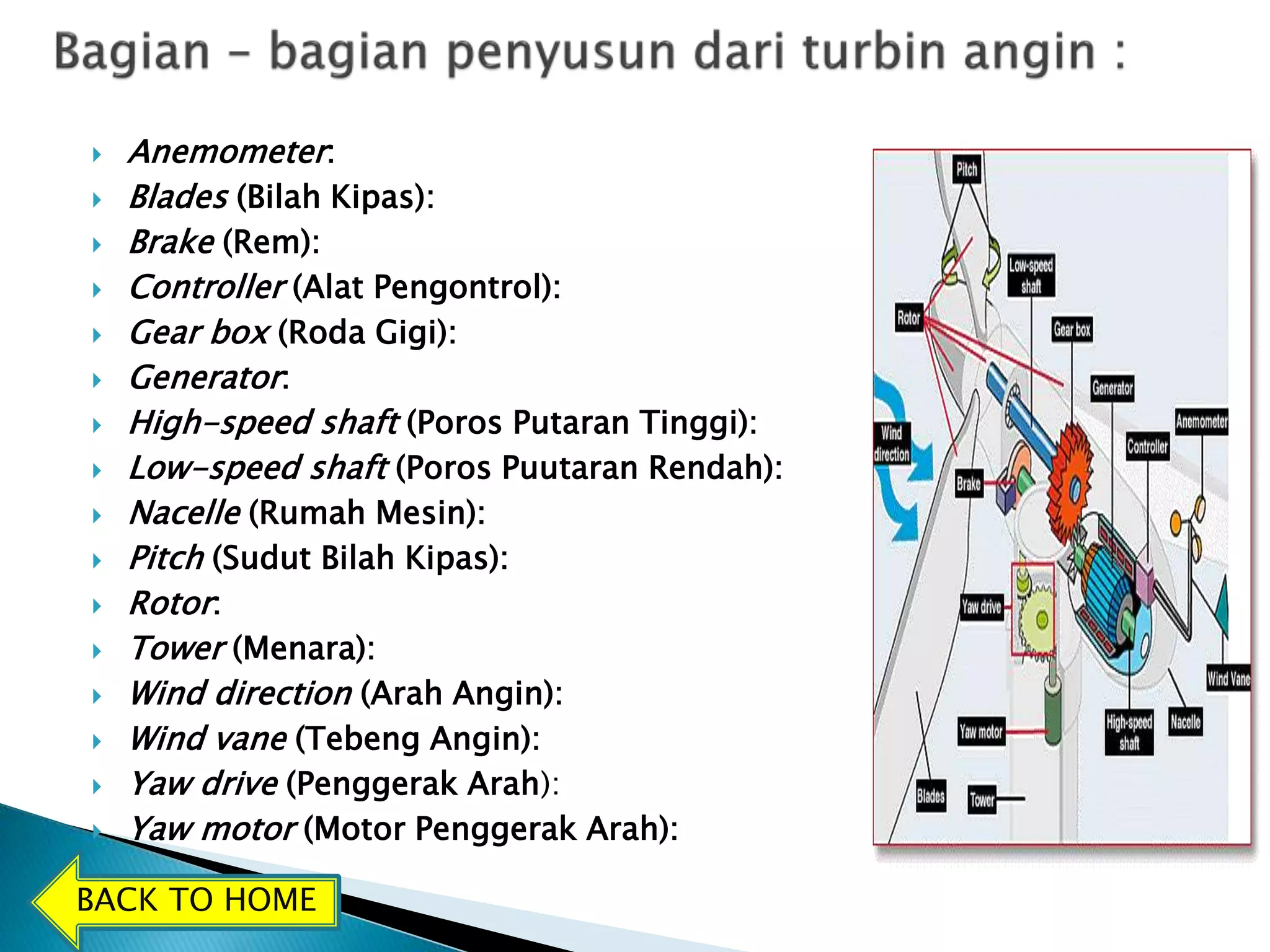

8.  Anemometer:
 Blades (Bilah Kipas):
 Brake (Rem):
 Controller (Alat Pengontrol):
 Gear box (Roda Gigi):
 Generator:
 High-speed shaft (Poros Putaran Tinggi):
 Low-speed shaft (Poros Puutaran Rendah):
 Nacelle (Rumah Mesin):
 Pitch (Sudut Bilah Kipas):
 Rotor:
 Tower (Menara):
 Wind direction (Arah Angin):
 Wind vane (Tebeng Angin):
 Yaw drive (Penggerak Arah):
 Yaw motor (Motor Penggerak Arah):
BACK TO HOME

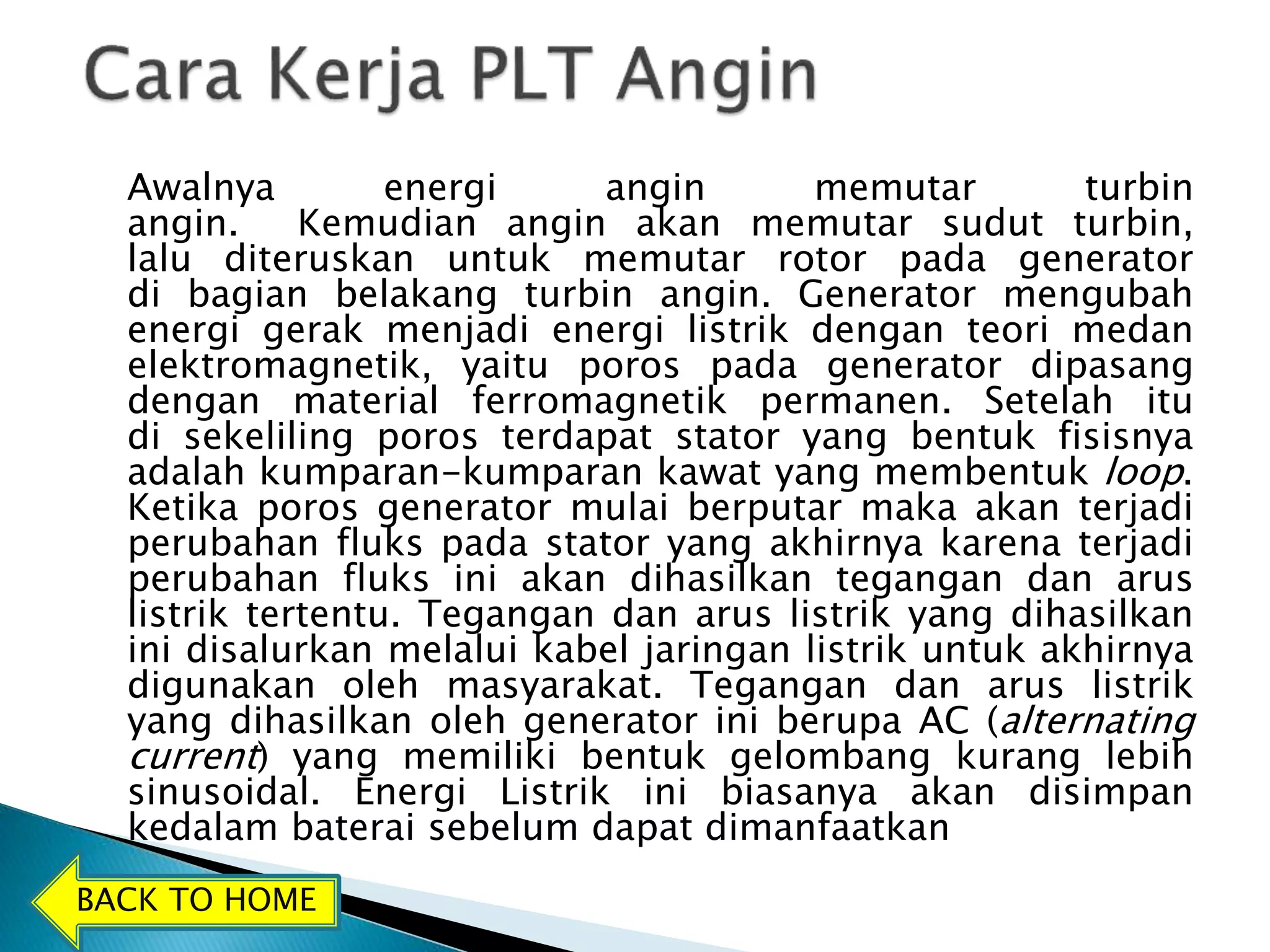

9. Awalnya energi angin memutar turbin
angin. Kemudian angin akan memutar sudut turbin,
lalu diteruskan untuk memutar rotor pada generator
di bagian belakang turbin angin. Generator mengubah
energi gerak menjadi energi listrik dengan teori medan
elektromagnetik, yaitu poros pada generator dipasang
dengan material ferromagnetik permanen. Setelah itu
di sekeliling poros terdapat stator yang bentuk fisisnya
adalah kumparan-kumparan kawat yang membentuk loop.
Ketika poros generator mulai berputar maka akan terjadi
perubahan fluks pada stator yang akhirnya karena terjadi
perubahan fluks ini akan dihasilkan tegangan dan arus
listrik tertentu. Tegangan dan arus listrik yang dihasilkan
ini disalurkan melalui kabel jaringan listrik untuk akhirnya
digunakan oleh masyarakat. Tegangan dan arus listrik
yang dihasilkan oleh generator ini berupa AC (alternating
current) yang memiliki bentuk gelombang kurang lebih
sinusoidal. Energi Listrik ini biasanya akan disimpan
kedalam baterai sebelum dapat dimanfaatkan
BACK TO HOME

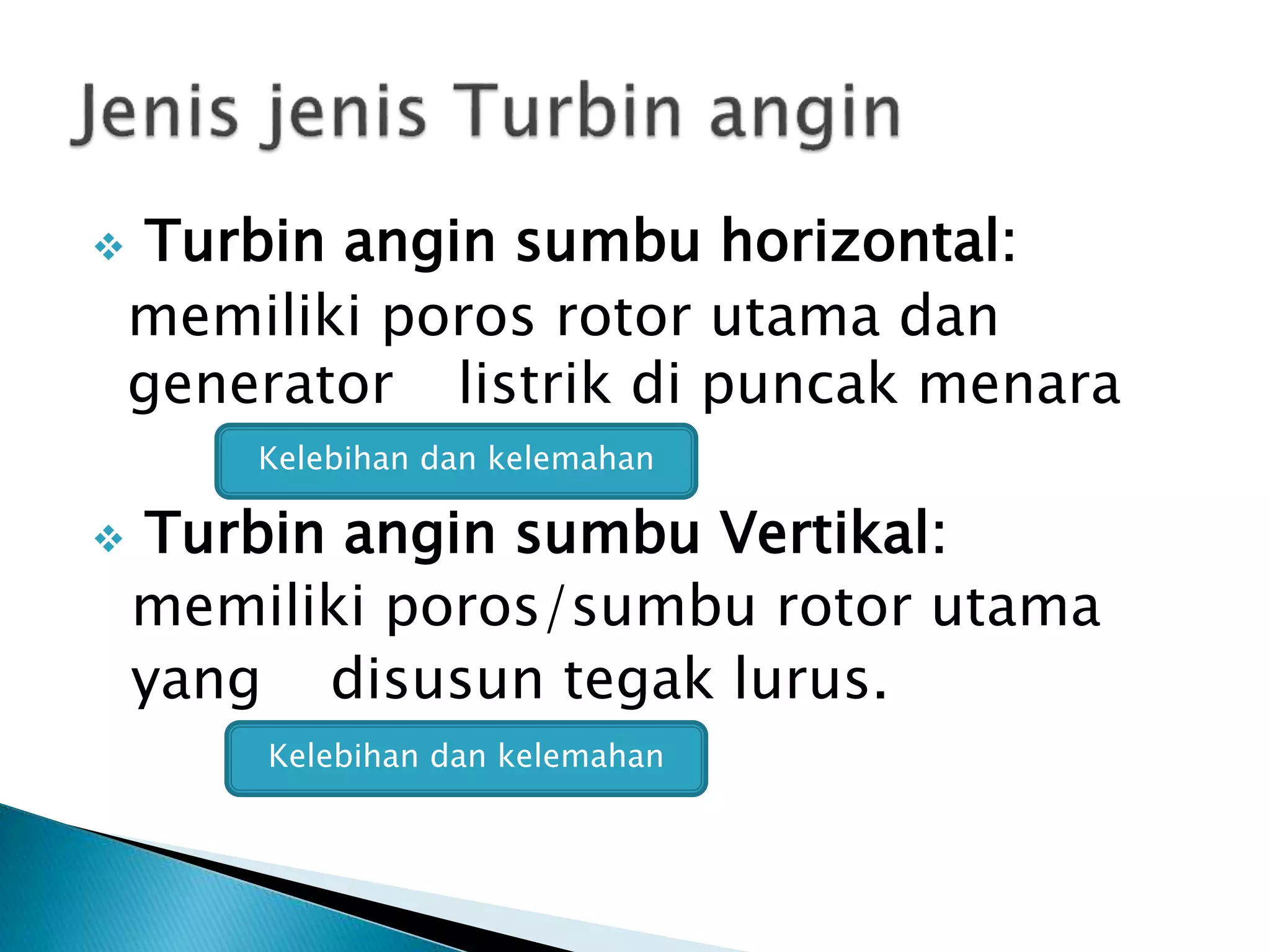

10.  Turbin angin sumbu horizontal:
memiliki poros rotor utama dan
generator listrik di puncak menara
Kelebihan dan kelemahan
 Turbin angin sumbu Vertikal:
memiliki poros/sumbu rotor utama
yang disusun tegak lurus.
Kelebihan dan kelemahan

11. Kelebihan TASH:
 Dasar menara yang tinggi membolehkan akses ke angin yang lebih kuat di tempat-tempat
yang memiliki geseran angin perbedaan antara laju dan arah angin antara dua
titik yang jaraknya relatif dekat di dalam atmosfer bumi. Di sejumlah lokasi geseran
angin, setiap sepuluh meter ke atas, kecepatan angin meningkat sebesar 20%.
Kelemahan TASH:
 Menara yang tinggi serta bilah yang panjangnya bisa mencapai 90 meter sulit diangkut.
Diperkirakan besar biaya transportasi bisa mencapai 20% dari seluruh biaya peralatan
turbin angin.
 TASH yang tinggi sulit dipasang, membutuhkan derek yang yang sangat tinggi dan
mahal serta para operator yang tampil.
 Konstruksi menara yang besar dibutuhkan untuk menyangga bilah-bilah yang berat,
gearbox, dan generator.
 TASH yang tinggi bisa memengaruhi radar airport.
 Ukurannya yang tinggi merintangi jangkauan pandangan dan mengganggu penampilan
lansekap.
 Berbagai varian downwind menderita kerusakan struktur yang disebabkan oleh
turbulensi.
 TASH membutuhkan mekanisme kontrol yaw tambahan untuk membelokkan kincir ke
arah angin.
BACK

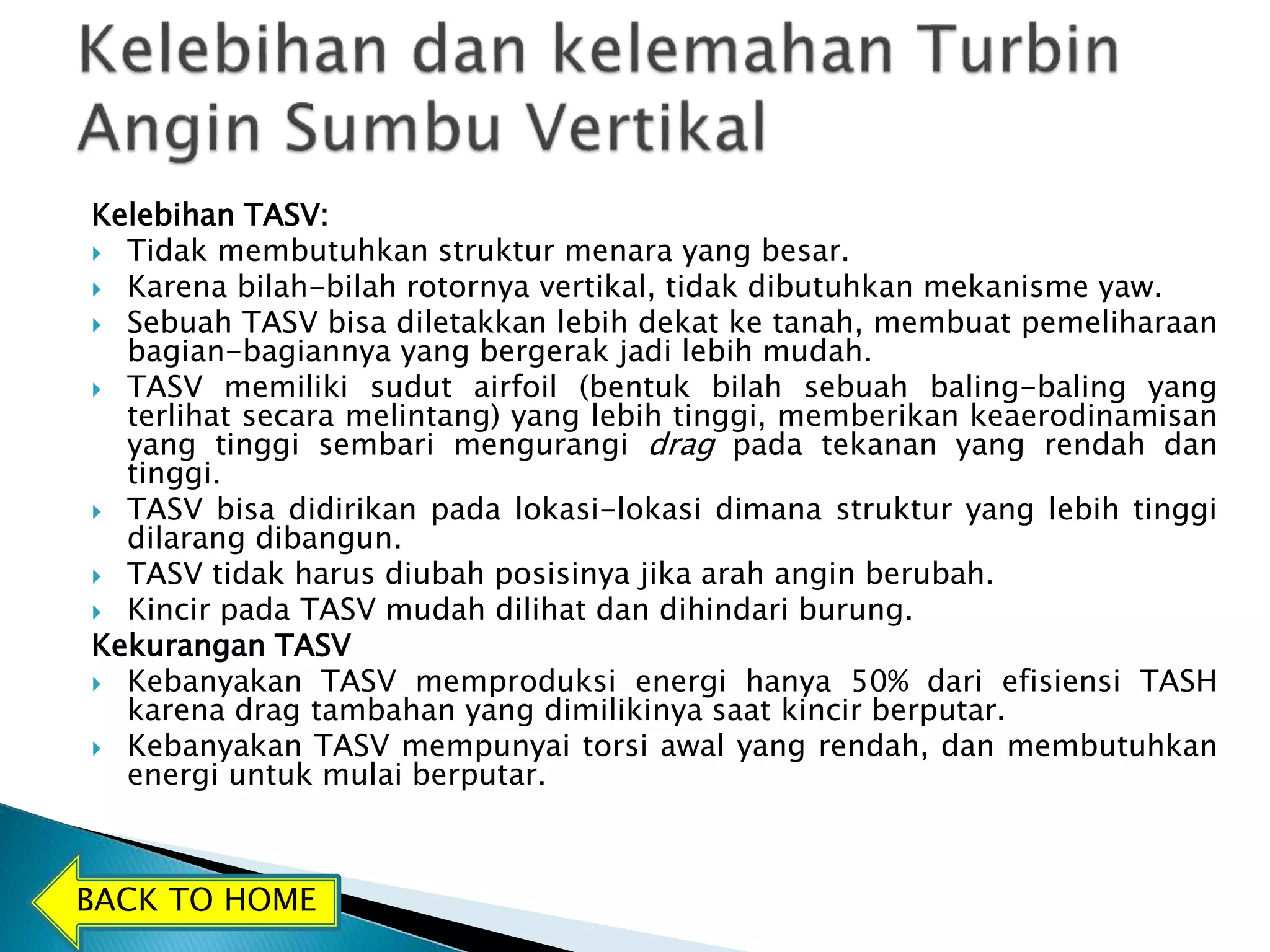

12. Kelebihan TASV:
 Tidak membutuhkan struktur menara yang besar.
 Karena bilah-bilah rotornya vertikal, tidak dibutuhkan mekanisme yaw.
 Sebuah TASV bisa diletakkan lebih dekat ke tanah, membuat pemeliharaan
bagian-bagiannya yang bergerak jadi lebih mudah.
 TASV memiliki sudut airfoil (bentuk bilah sebuah baling-baling yang
terlihat secara melintang) yang lebih tinggi, memberikan keaerodinamisan
yang tinggi sembari mengurangi drag pada tekanan yang rendah dan
tinggi.
 TASV bisa didirikan pada lokasi-lokasi dimana struktur yang lebih tinggi
dilarang dibangun.
 TASV tidak harus diubah posisinya jika arah angin berubah.
 Kincir pada TASV mudah dilihat dan dihindari burung.
Kekurangan TASV
 Kebanyakan TASV memproduksi energi hanya 50% dari efisiensi TASH
karena drag tambahan yang dimilikinya saat kincir berputar.
 Kebanyakan TASV mempunyai torsi awal yang rendah, dan membutuhkan
energi untuk mulai berputar.
BACK TO HOME

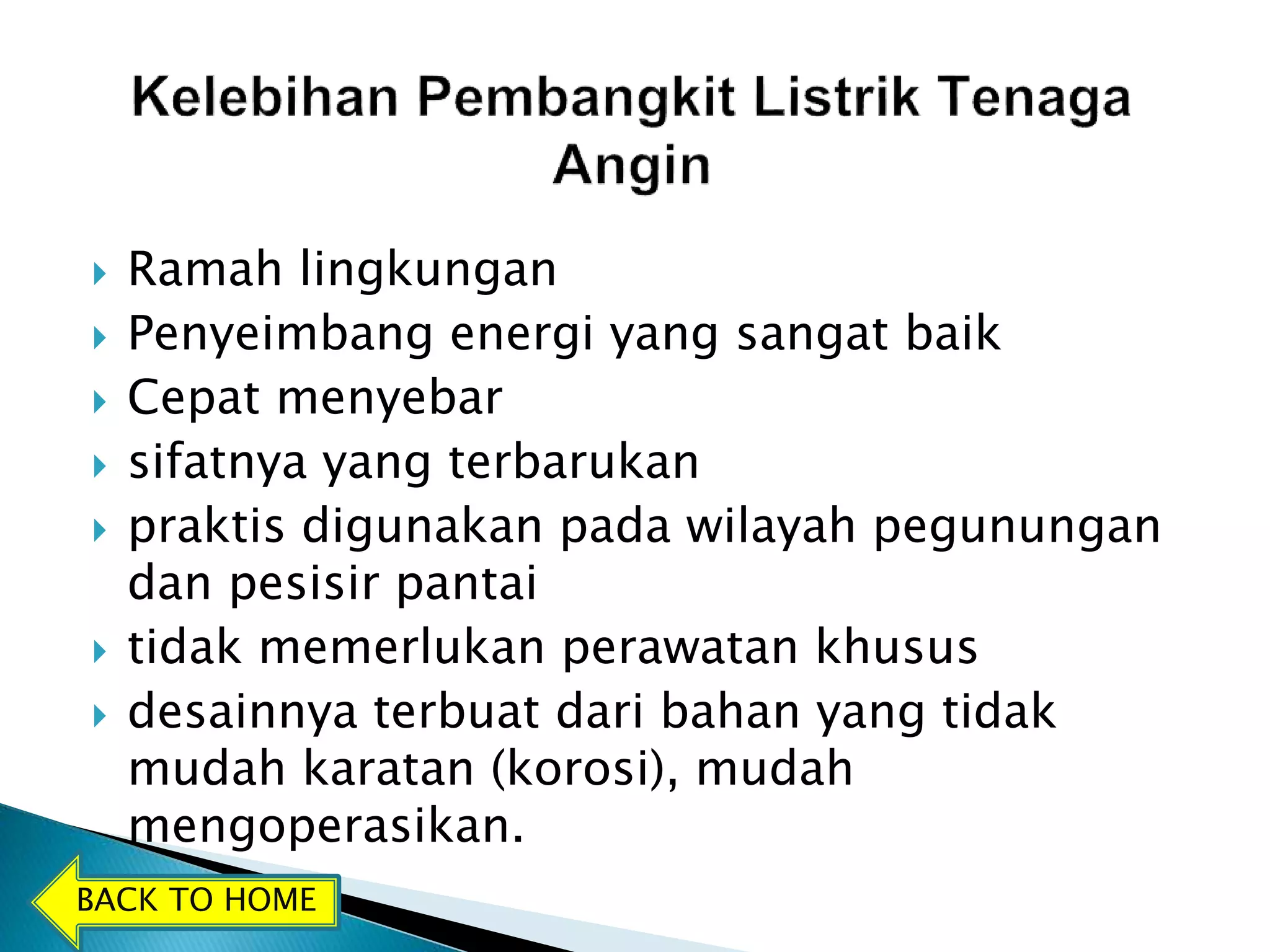

13.  Ramah lingkungan
 Penyeimbang energi yang sangat baik
 Cepat menyebar
 sifatnya yang terbarukan
 praktis digunakan pada wilayah pegunungan
dan pesisir pantai
 tidak memerlukan perawatan khusus
 desainnya terbuat dari bahan yang tidak
mudah karatan (korosi), mudah
mengoperasikan.
BACK TO HOME

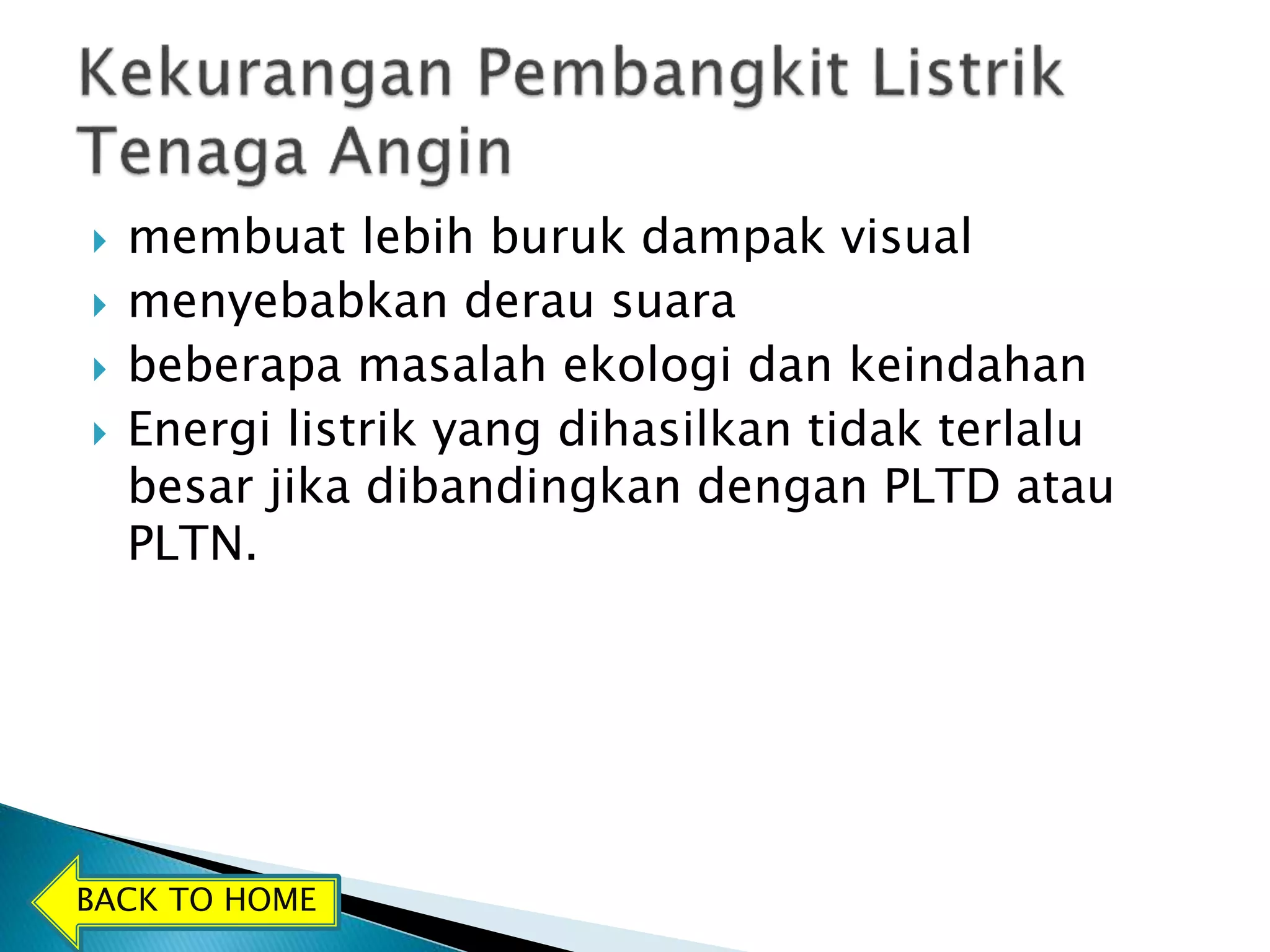

14.  membuat lebih buruk dampak visual
 menyebabkan derau suara
 beberapa masalah ekologi dan keindahan
 Energi listrik yang dihasilkan tidak terlalu
besar jika dibandingkan dengan PLTD atau
PLTN.
BACK TO HOME

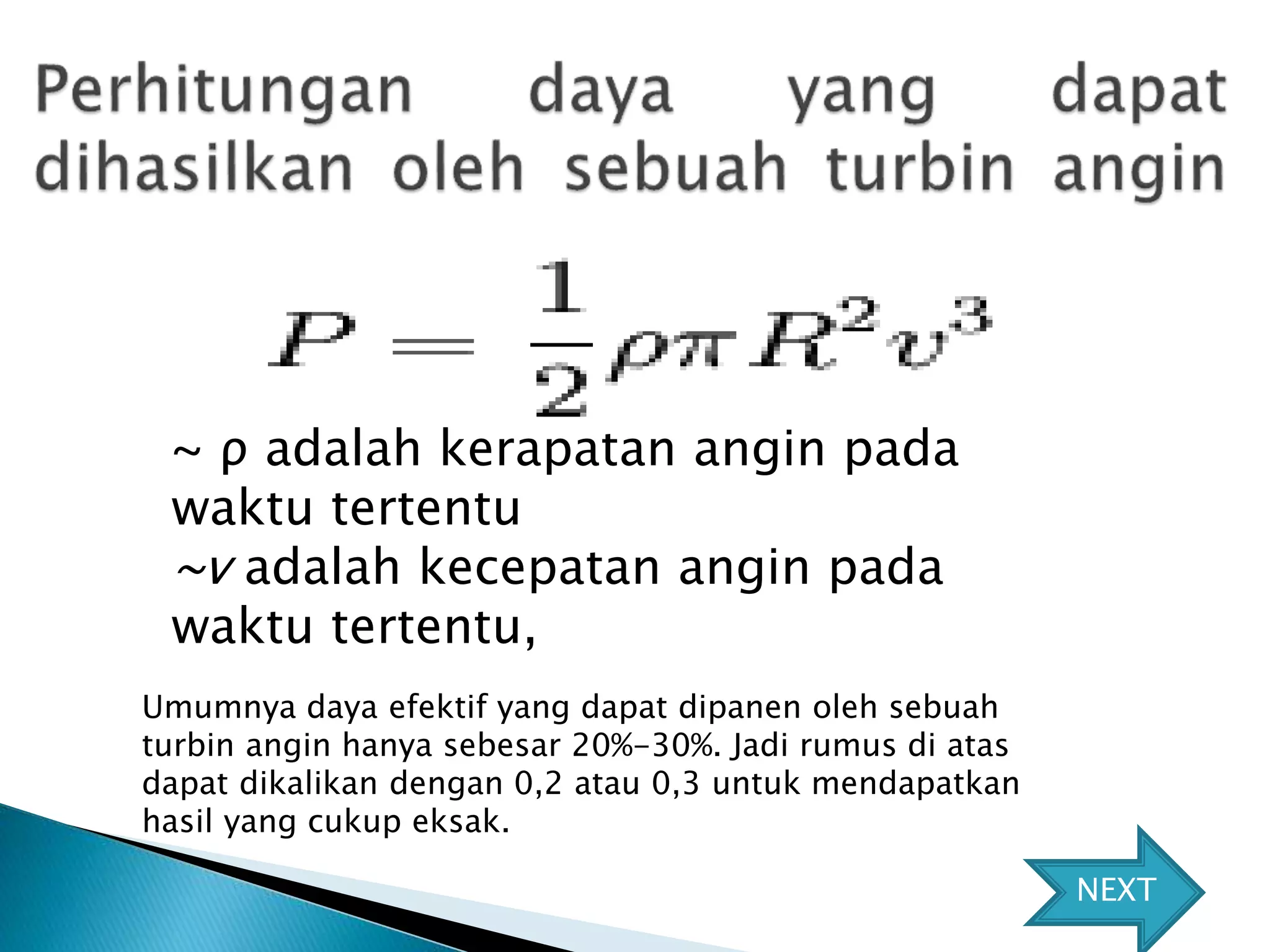

15. ~ ρ adalah kerapatan angin pada
waktu tertentu
~v adalah kecepatan angin pada
waktu tertentu,
Umumnya daya efektif yang dapat dipanen oleh sebuah
turbin angin hanya sebesar 20%-30%. Jadi rumus di atas
dapat dikalikan dengan 0,2 atau 0,3 untuk mendapatkan
hasil yang cukup eksak.
NEXT

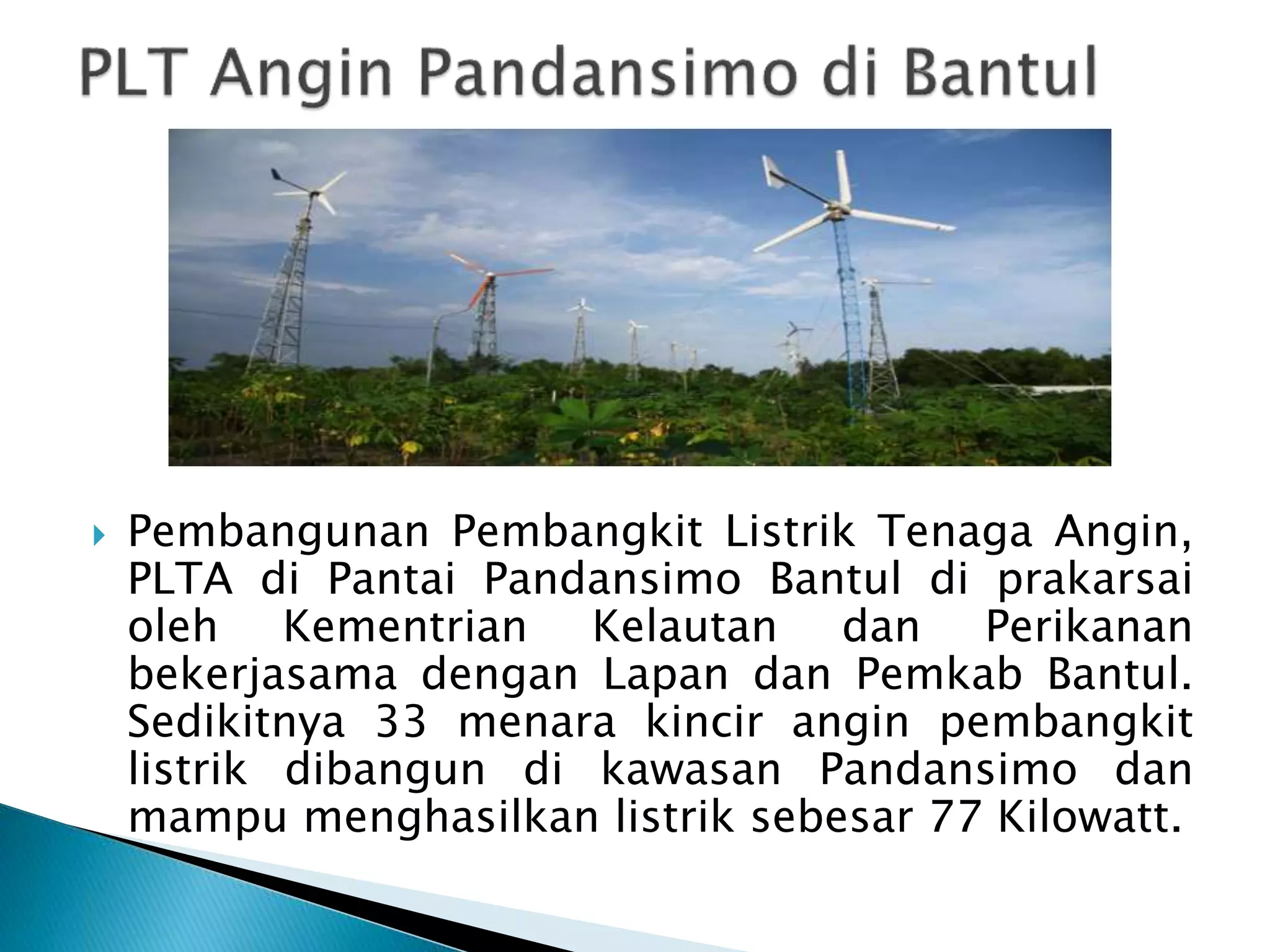

16.  Pembangunan Pembangkit Listrik Tenaga Angin,
PLTA di Pantai Pandansimo Bantul di prakarsai
oleh Kementrian Kelautan dan Perikanan
bekerjasama dengan Lapan dan Pemkab Bantul.
Sedikitnya 33 menara kincir angin pembangkit
listrik dibangun di kawasan Pandansimo dan
mampu menghasilkan listrik sebesar 77 Kilowatt.

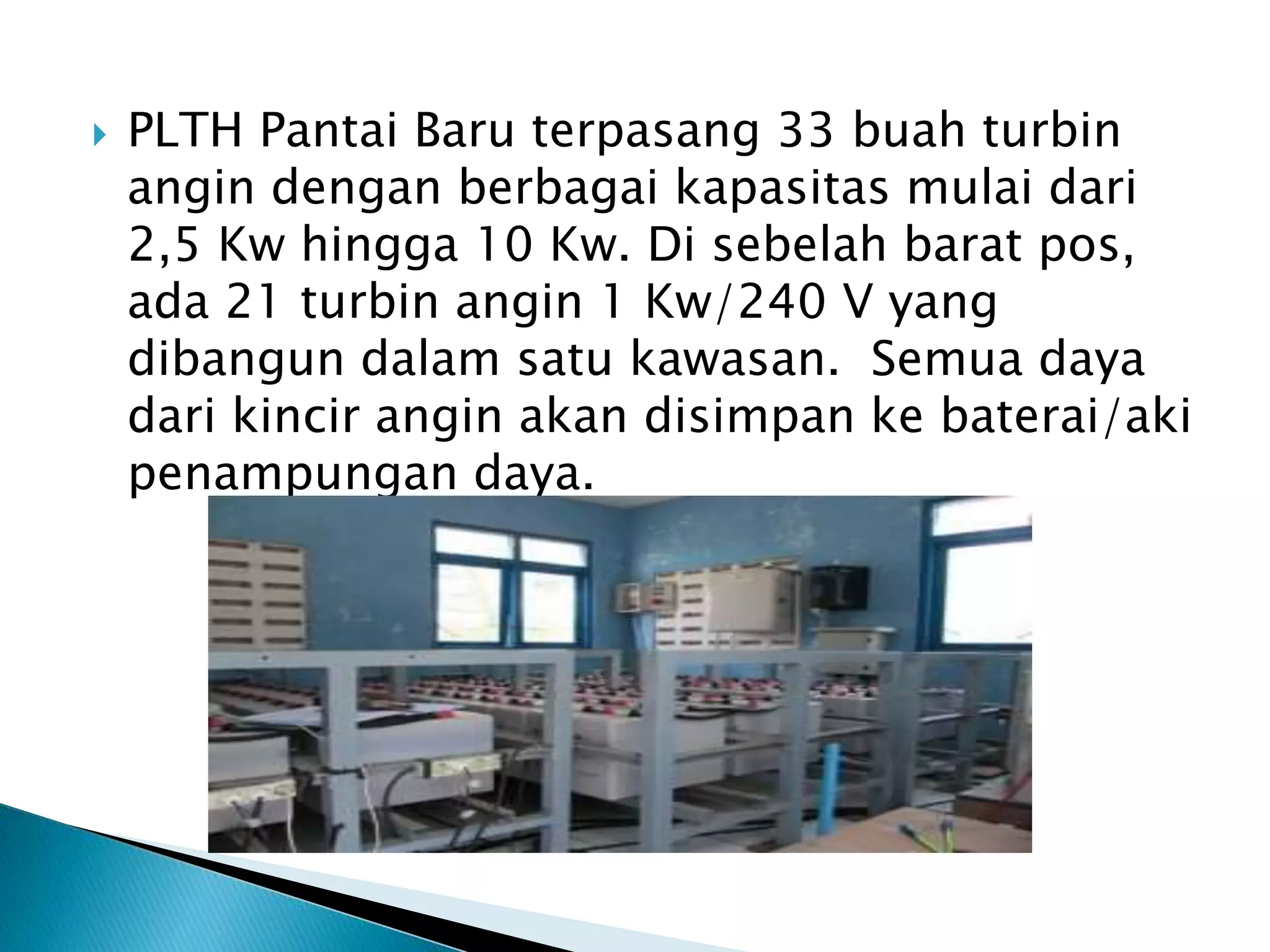

17.  PLTH Pantai Baru terpasang 33 buah turbin
angin dengan berbagai kapasitas mulai dari
2,5 Kw hingga 10 Kw. Di sebelah barat pos,
ada 21 turbin angin 1 Kw/240 V yang
dibangun dalam satu kawasan. Semua daya
dari kincir angin akan disimpan ke baterai/aki
penampungan daya.

18. TERIMA KASIH!!!
GRAZIE!!!!
