PF部2011年12月勉強会.androidsola

Ice Cream Sandwich
を動かしてみて気が付いたこと

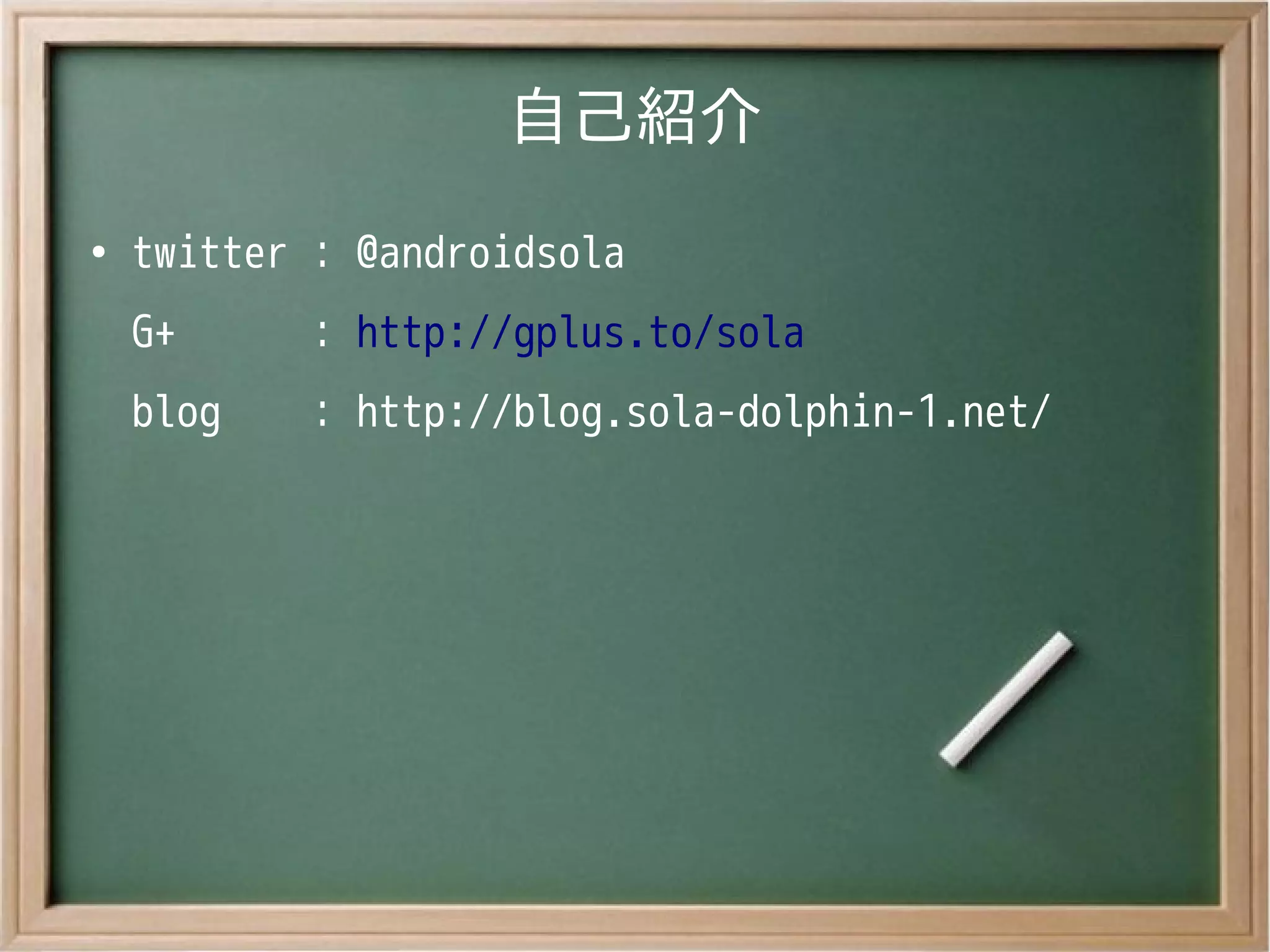

自己紹介
●
twitter ： @androidsola
G+ ： http://gplus.to/sola
blog ： http://blog.sola-dolphin-1.net/

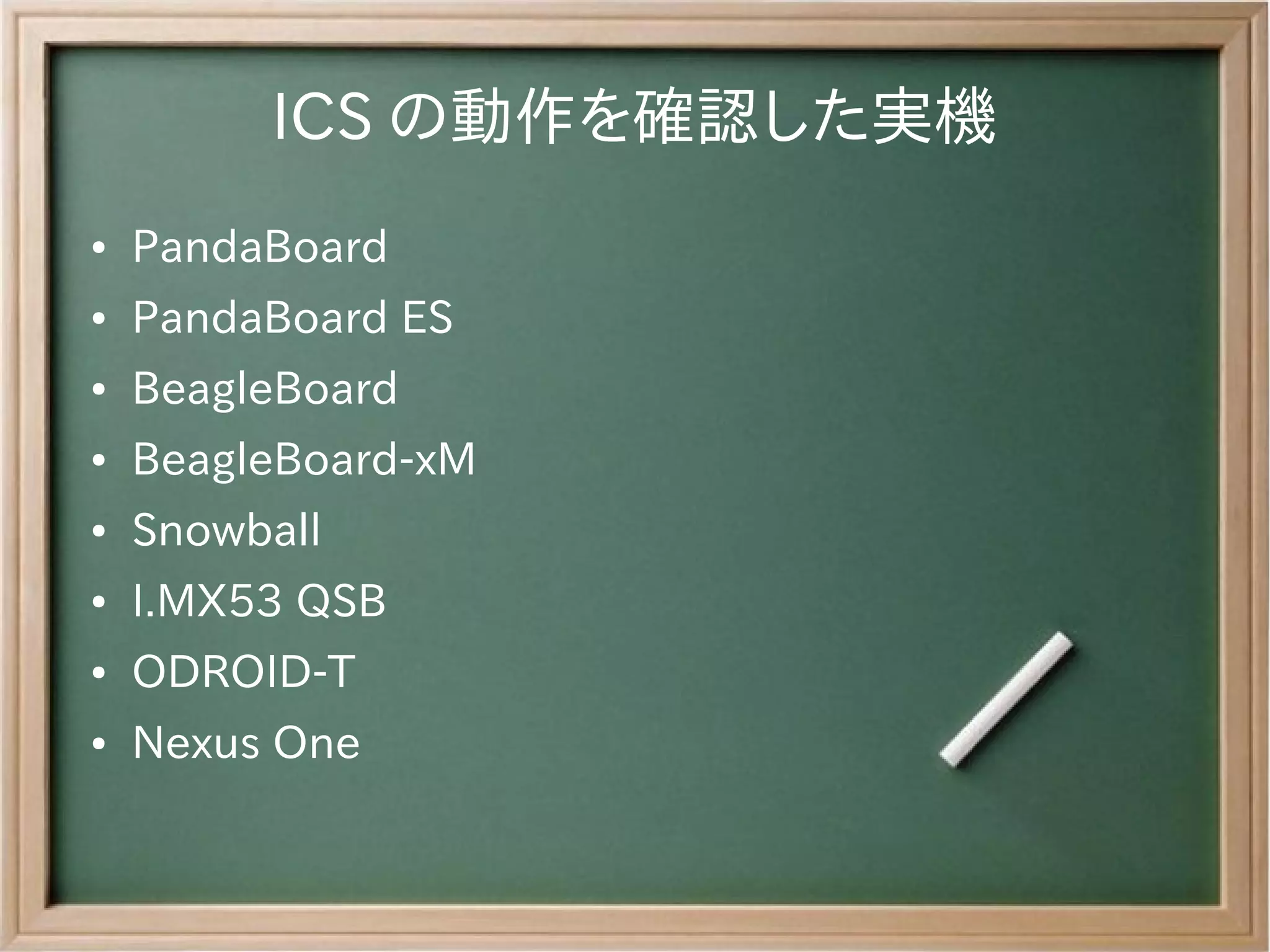

ICS の動作を確認した実機
● PandaBoard
● PandaBoard ES
● BeagleBoard
● BeagleBoard-xM
● Snowball
● I.MX53 QSB
● ODROID-T
● Nexus One

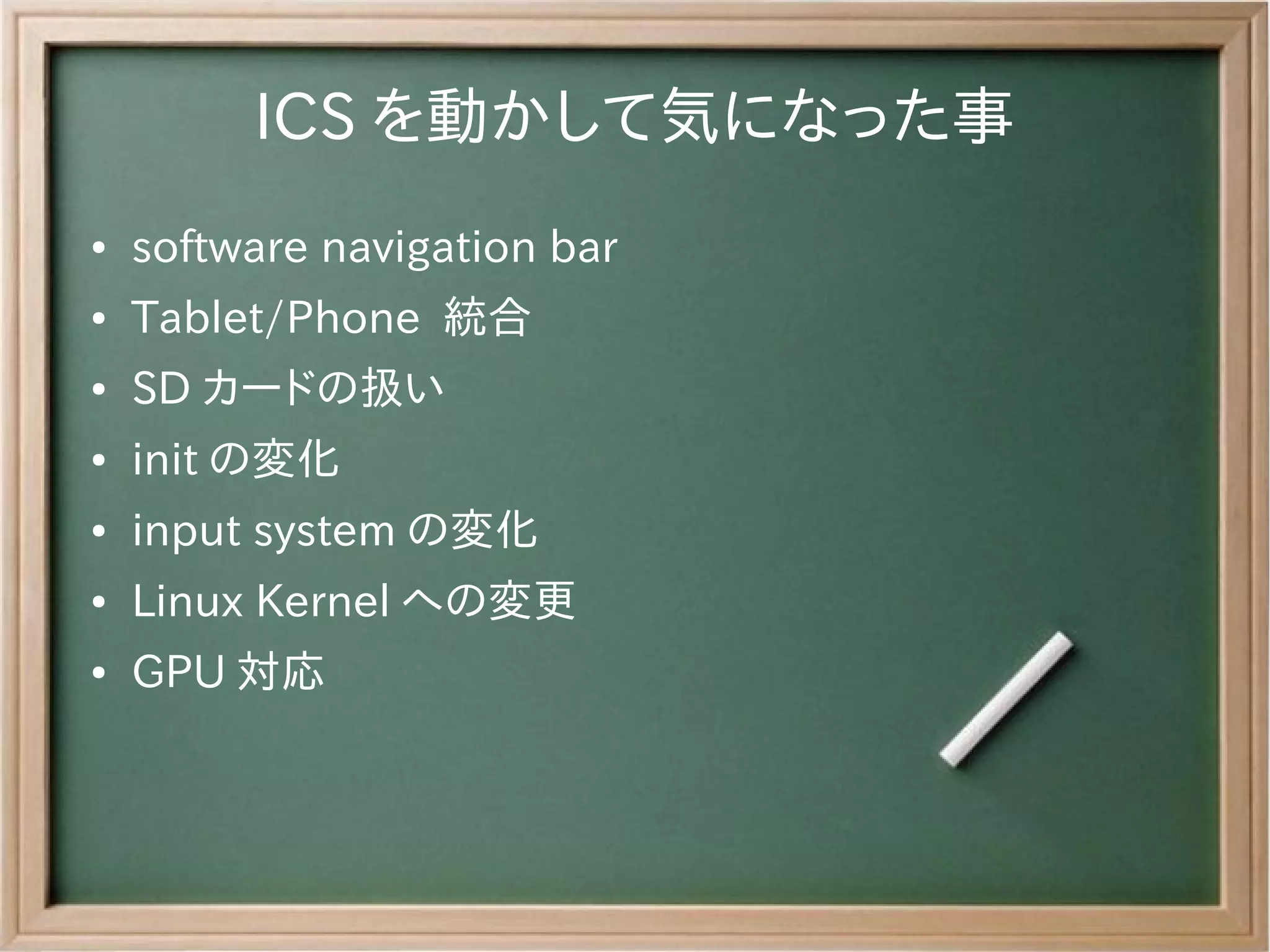

ICS を動かして気になった事
● software navigation bar
● Tablet/Phone 統合
● SD カードの扱い
● init の変化
● input system の変化
● Linux Kernel への変更
● GPU 対応

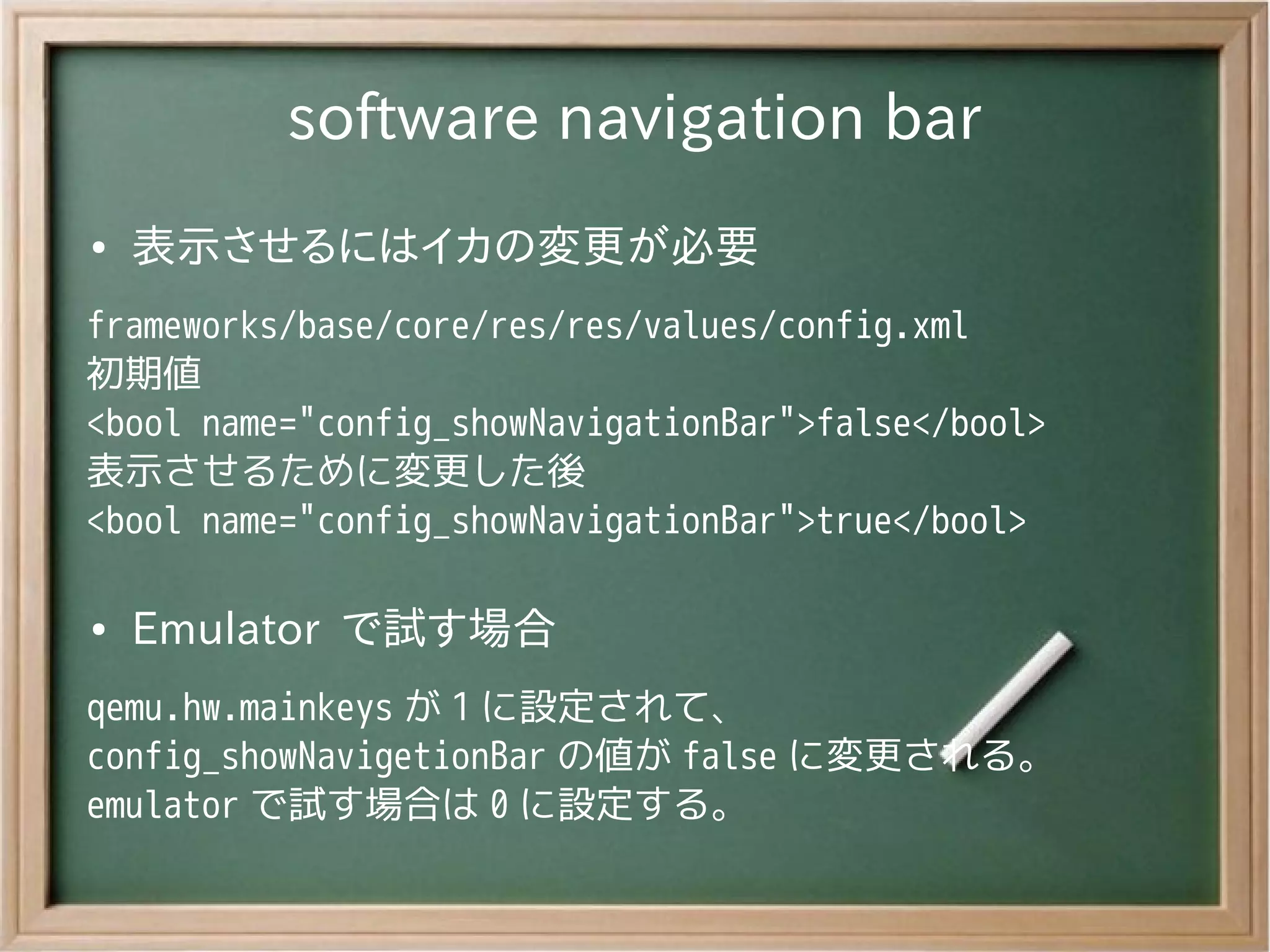

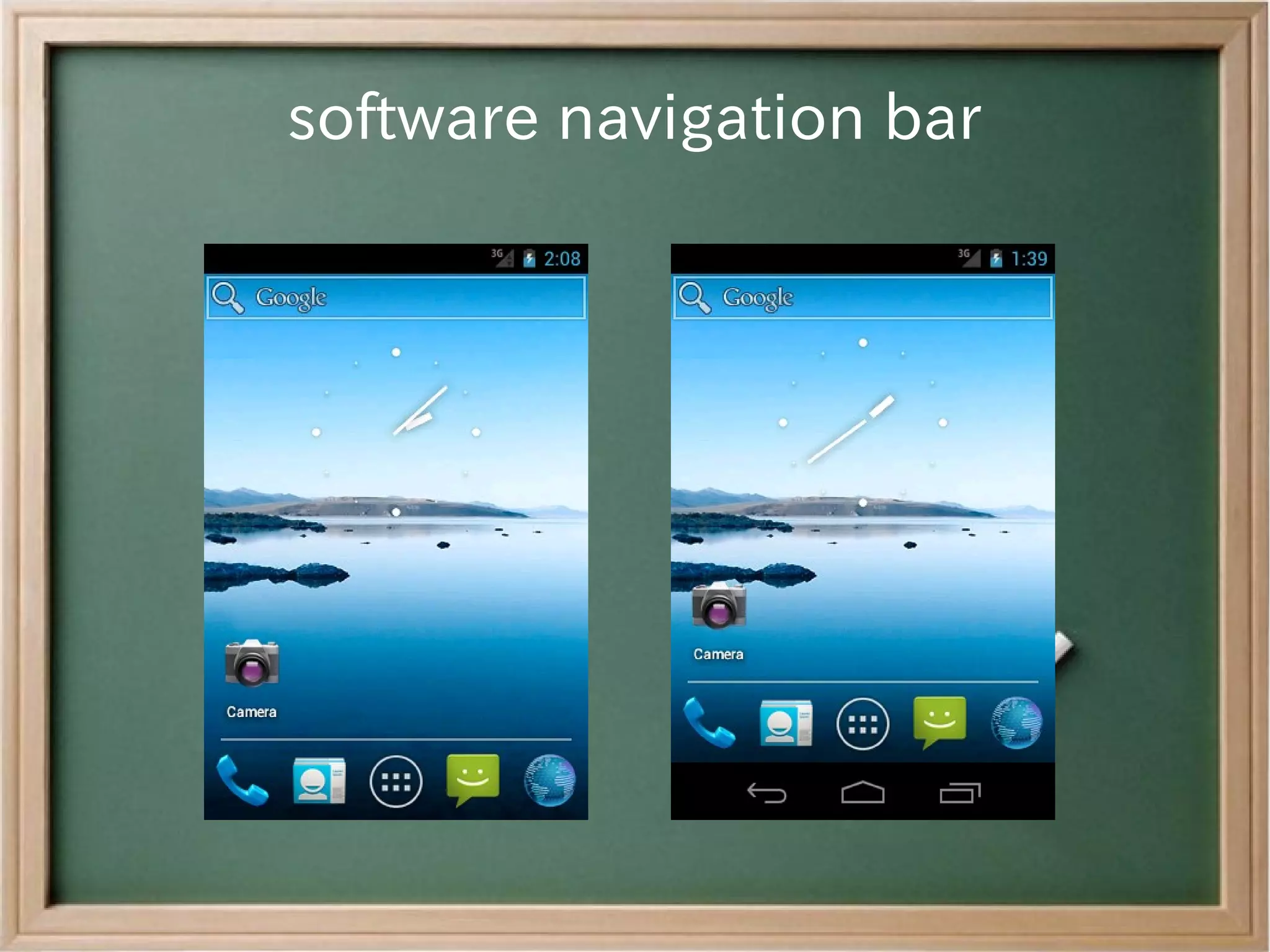

software navigation bar
● 表示させるにはイカの変更が必要
frameworks/base/core/res/res/values/config.xml
初期値
<bool name="config_showNavigationBar">false</bool>
表示させるために変更した後
<bool name="config_showNavigationBar">true</bool>

● Emulator で試す場合
qemu.hw.mainkeys が 1 に設定されて、
config_showNavigetionBar の値が false に変更される。
emulator で試す場合は 0 に設定する。

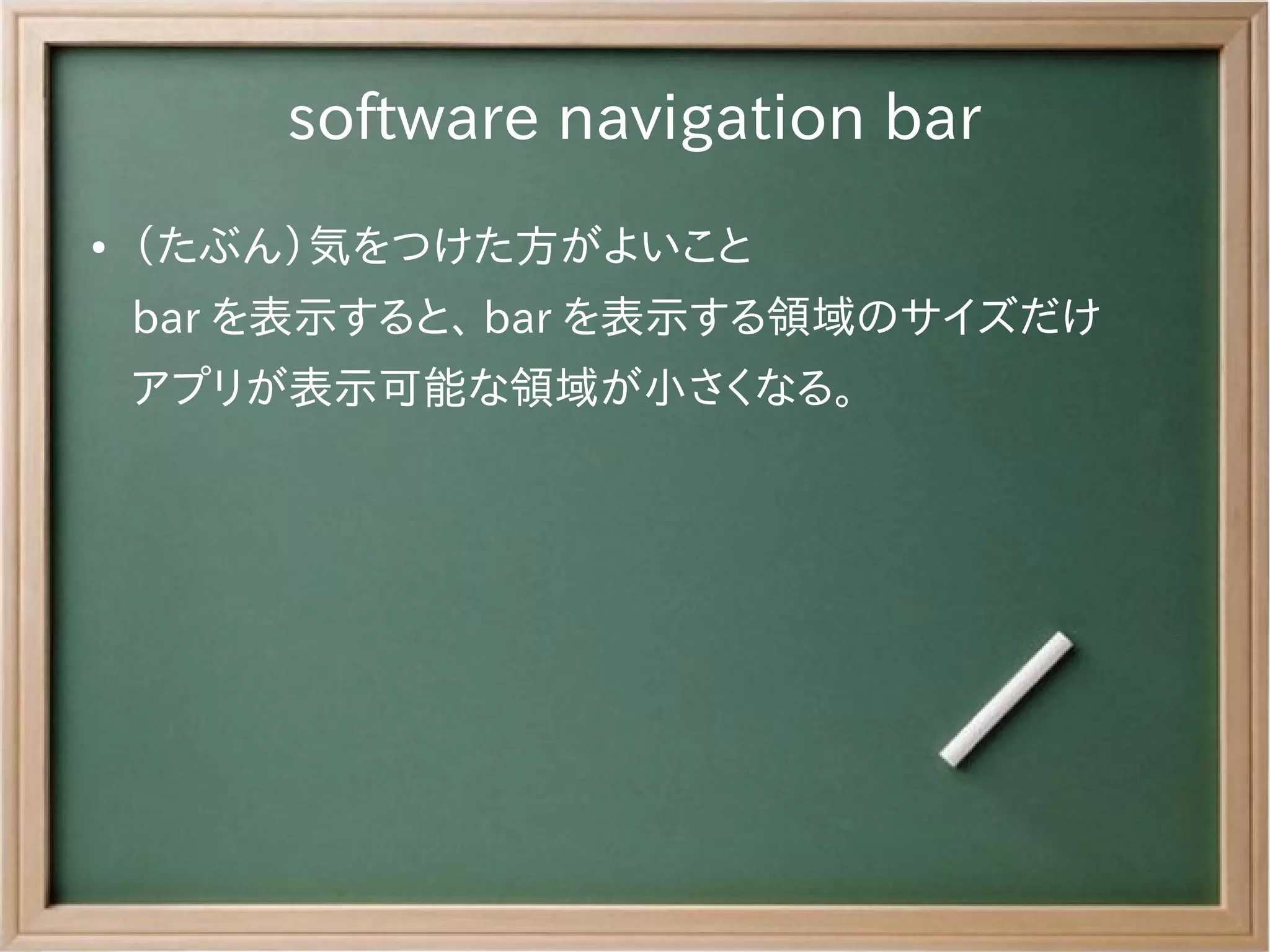

● （たぶん）気をつけた方がよいこと
bar を表示すると、 bar を表示する領域のサイズだけ
アプリが表示可能な領域が小さくなる。

例 1 ：解像度 720×1280 の端末

ro.sf.lcd_density が 320 の場合（ Galaxy Nexus ）
48×320÷160=96 が縦の 1280 から引かれる。
→1184
ro.sf.lcd_density が 240 の場合
48×240÷160=72 が縦の 1280 から引かれる。
→1208
48×160÷160=48 が縦の 1280 から引かれる。
→1232

引かれる領域

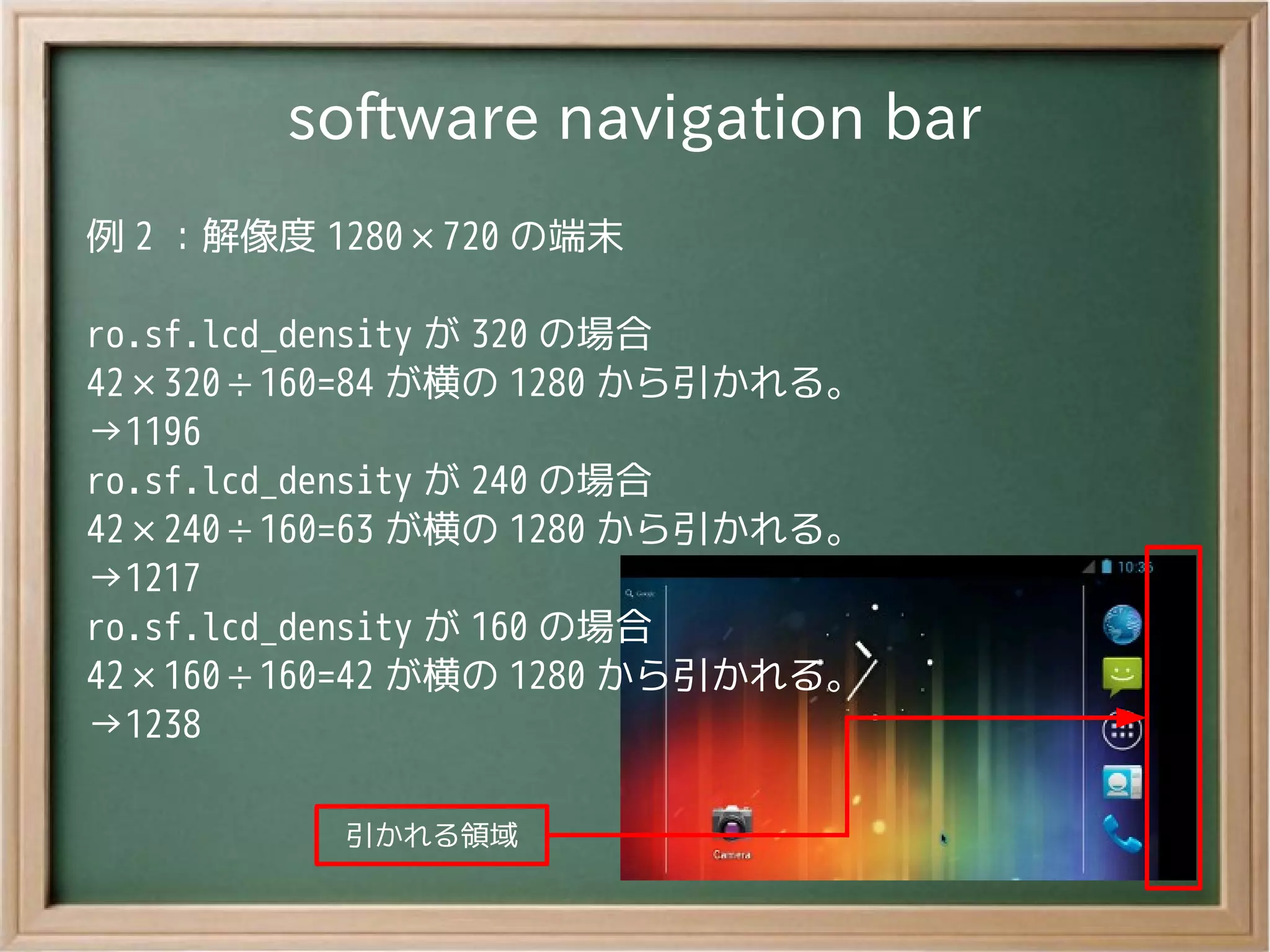

例 2 ：解像度 1280×720 の端末

42×320÷160=84 が横の 1280 から引かれる。
→1196
42×240÷160=63 が横の 1280 から引かれる。
→1217
42×160÷160=42 が横の 1280 から引かれる。
→1238

引かれる領域

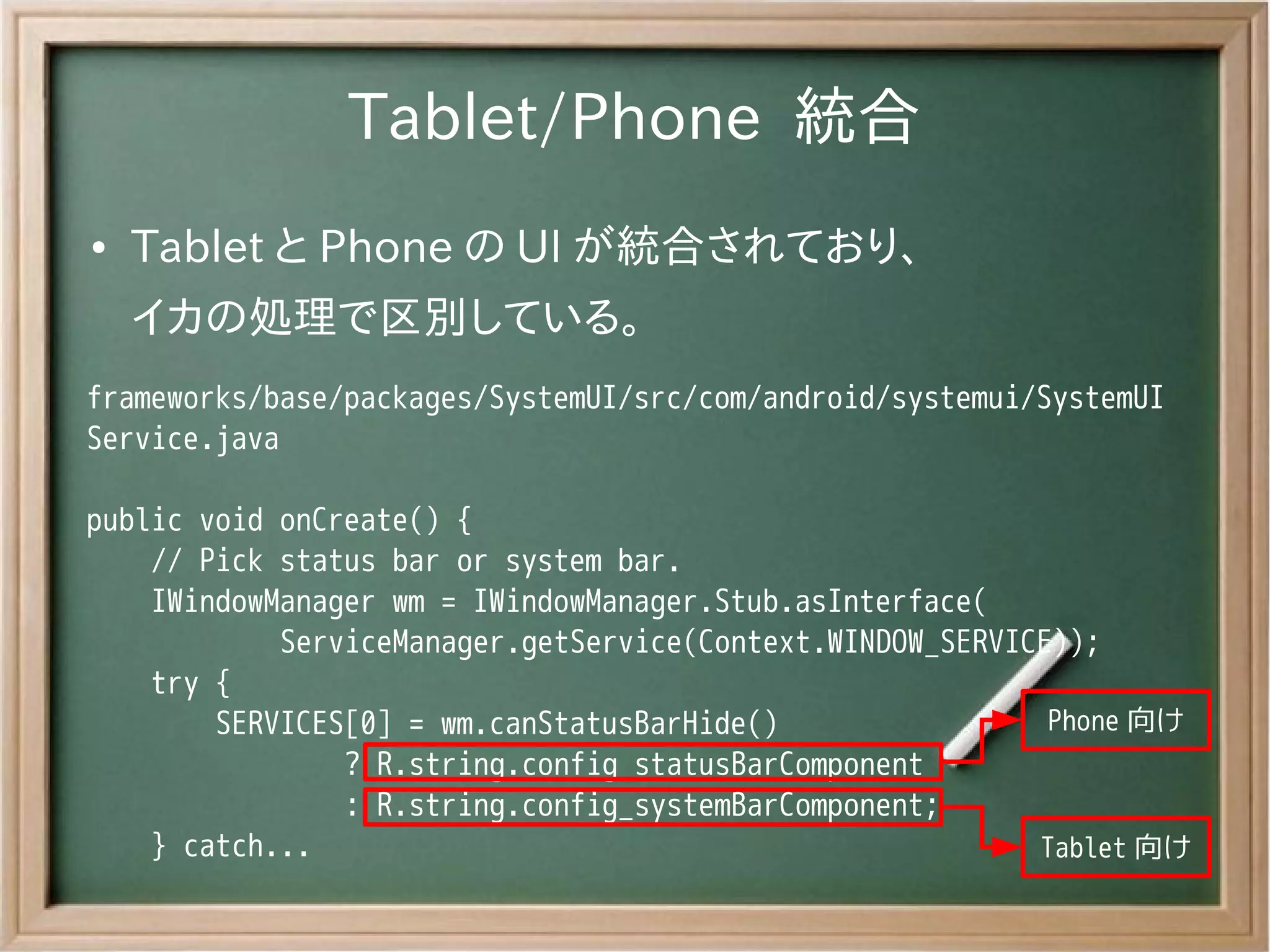

Tablet/Phone 統合
● Tablet と Phone の UI が統合されており、
イカの処理で区別している。
frameworks/base/packages/SystemUI/src/com/android/systemui/SystemUI
Service.java

public void onCreate() {
// Pick status bar or system bar.
IWindowManager wm = IWindowManager.Stub.asInterface(
ServiceManager.getService(Context.WINDOW_SERVICE));
try {
SERVICES[0] = wm.canStatusBarHide() Phone 向け
? R.string.config_statusBarComponent
: R.string.config_systemBarComponent;
} catch... Tablet 向け

Tablet/Phone 統合

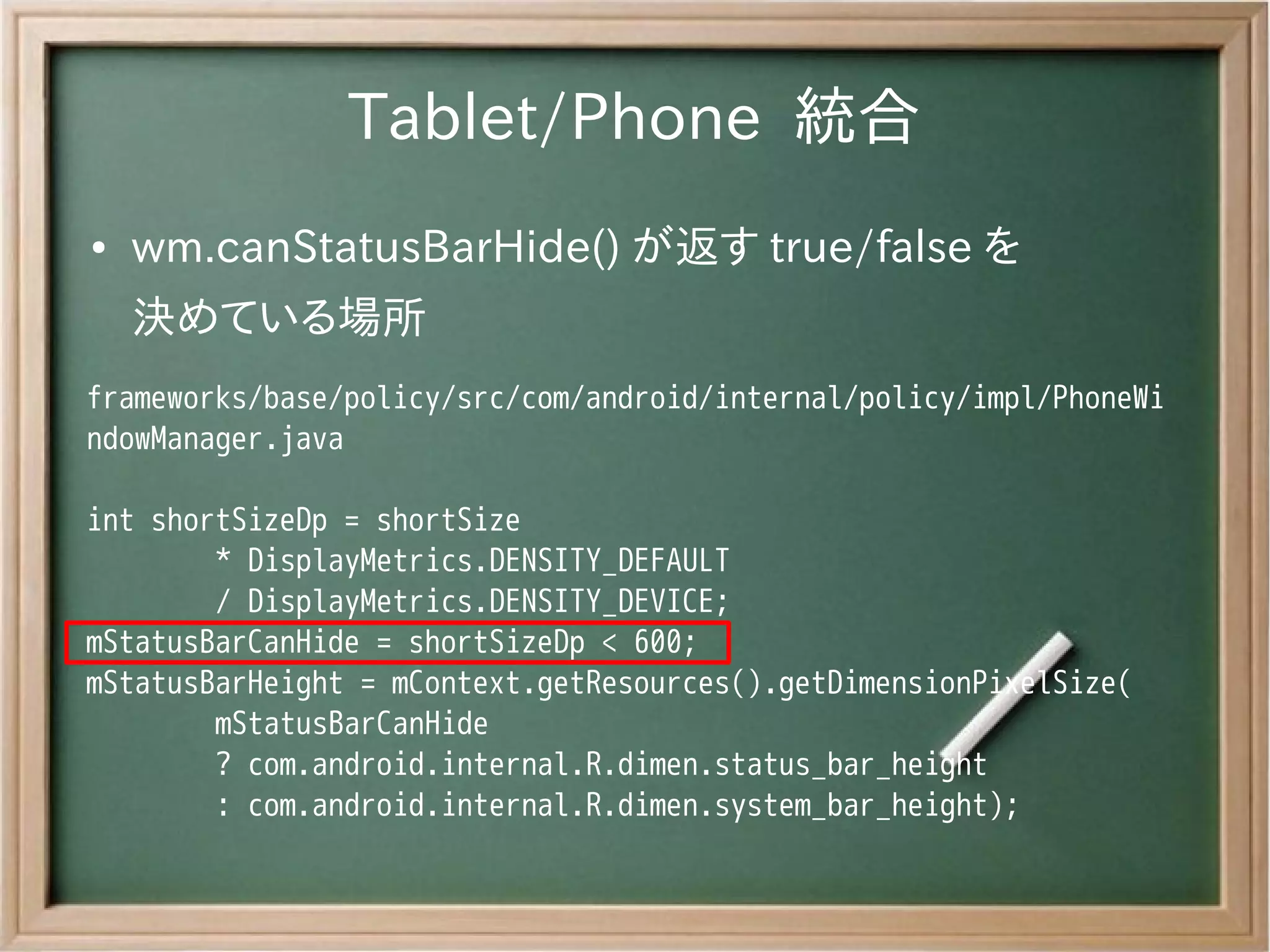

● wm.canStatusBarHide() が返す true/false を
決めている場所
frameworks/base/policy/src/com/android/internal/policy/impl/PhoneWi
ndowManager.java

int shortSizeDp = shortSize
* DisplayMetrics.DENSITY_DEFAULT
/ DisplayMetrics.DENSITY_DEVICE;
mStatusBarCanHide = shortSizeDp < 600;
mStatusBarHeight = mContext.getResources().getDimensionPixelSize(
mStatusBarCanHide
? com.android.internal.R.dimen.status_bar_height
: com.android.internal.R.dimen.system_bar_height);

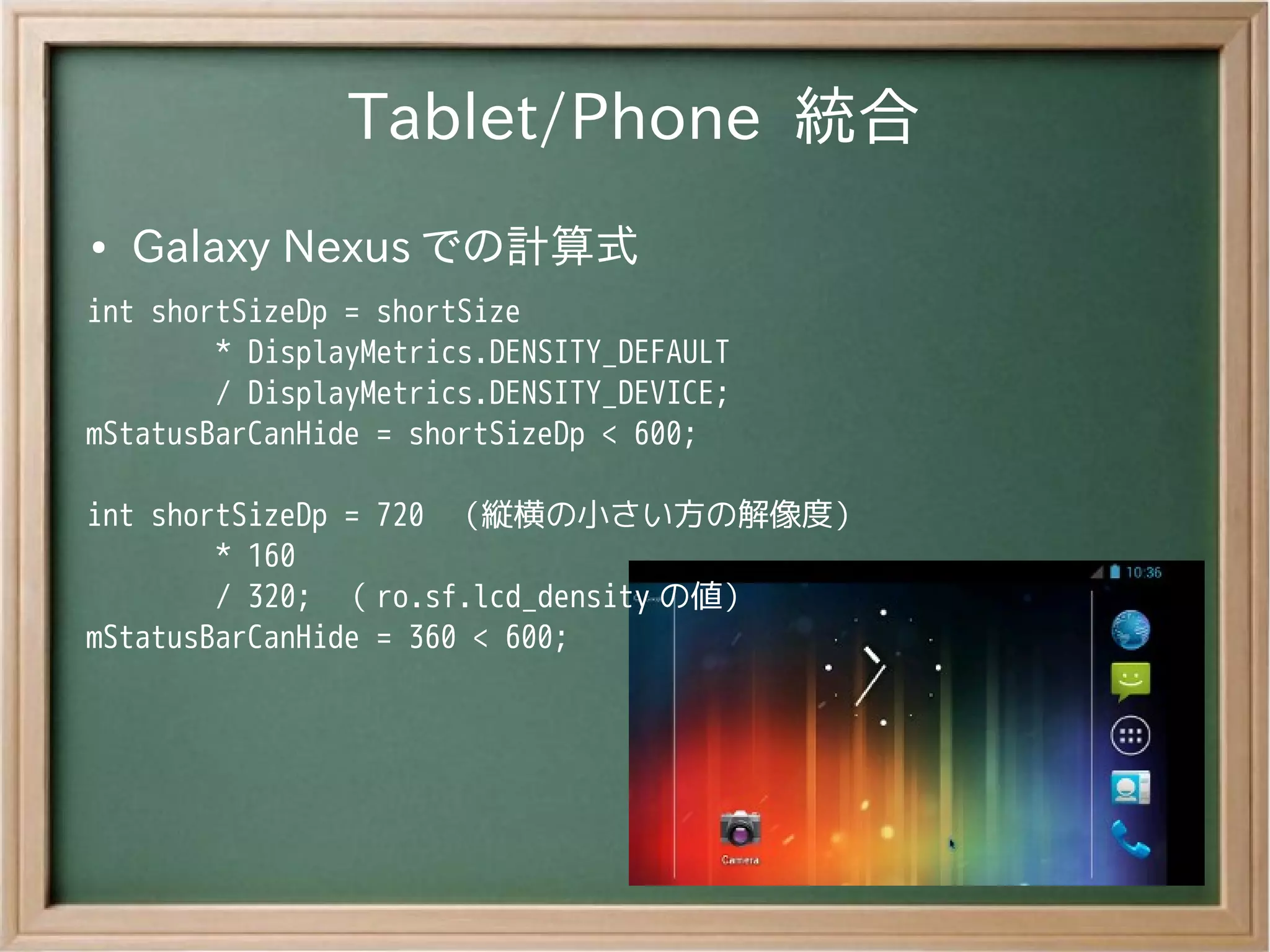

Tablet/Phone 統合
● Galaxy Nexus での計算式

int shortSizeDp = 720 （縦横の小さい方の解像度）
* 160
/ 320; （ ro.sf.lcd_density の値）
mStatusBarCanHide = 360 < 600;

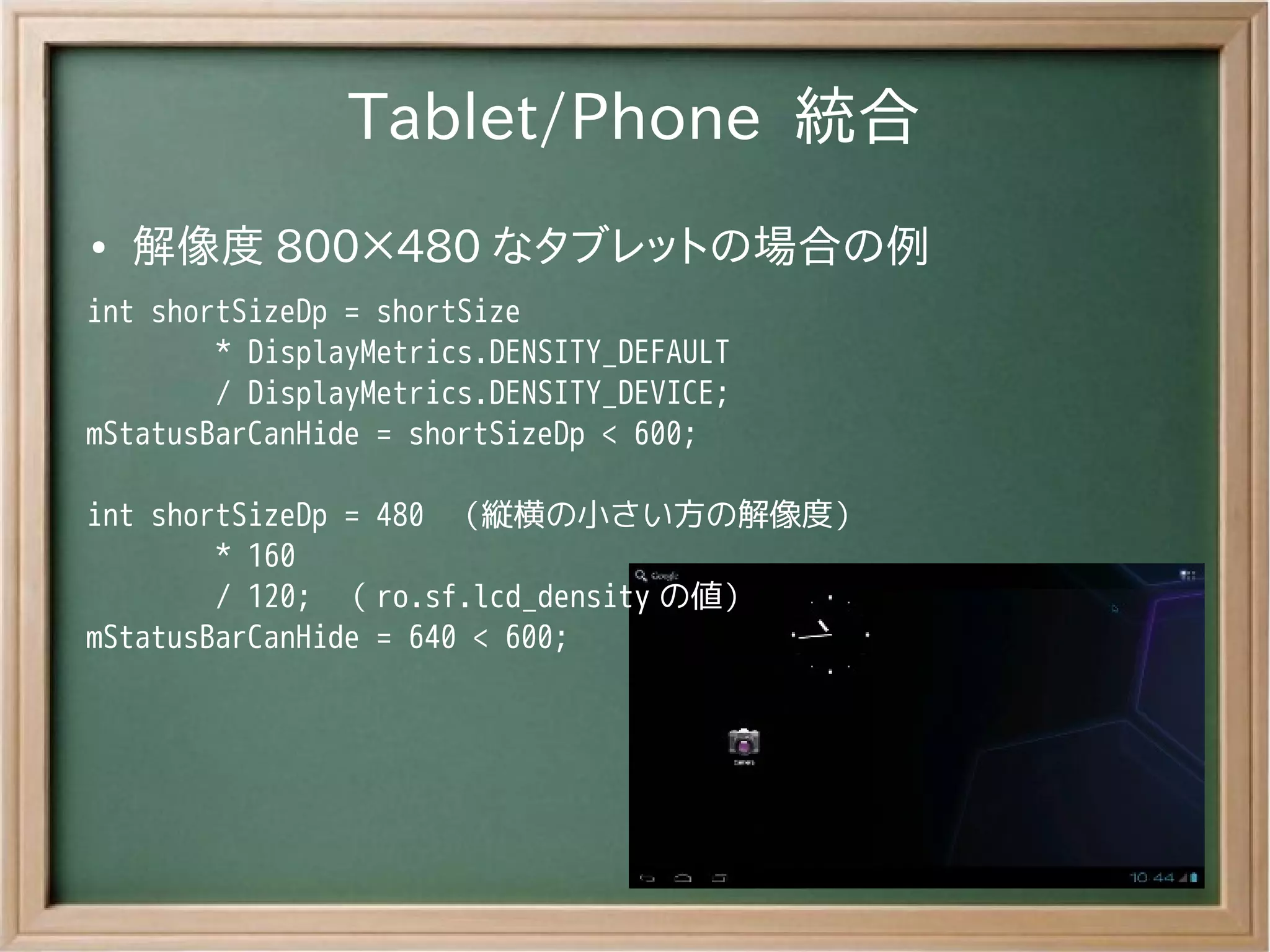

Tablet/Phone 統合
● 解像度 800×480 なタブレットの場合の例

int shortSizeDp = 480 （縦横の小さい方の解像度）
* 160
/ 120; （ ro.sf.lcd_density の値）
mStatusBarCanHide = 640 < 600;

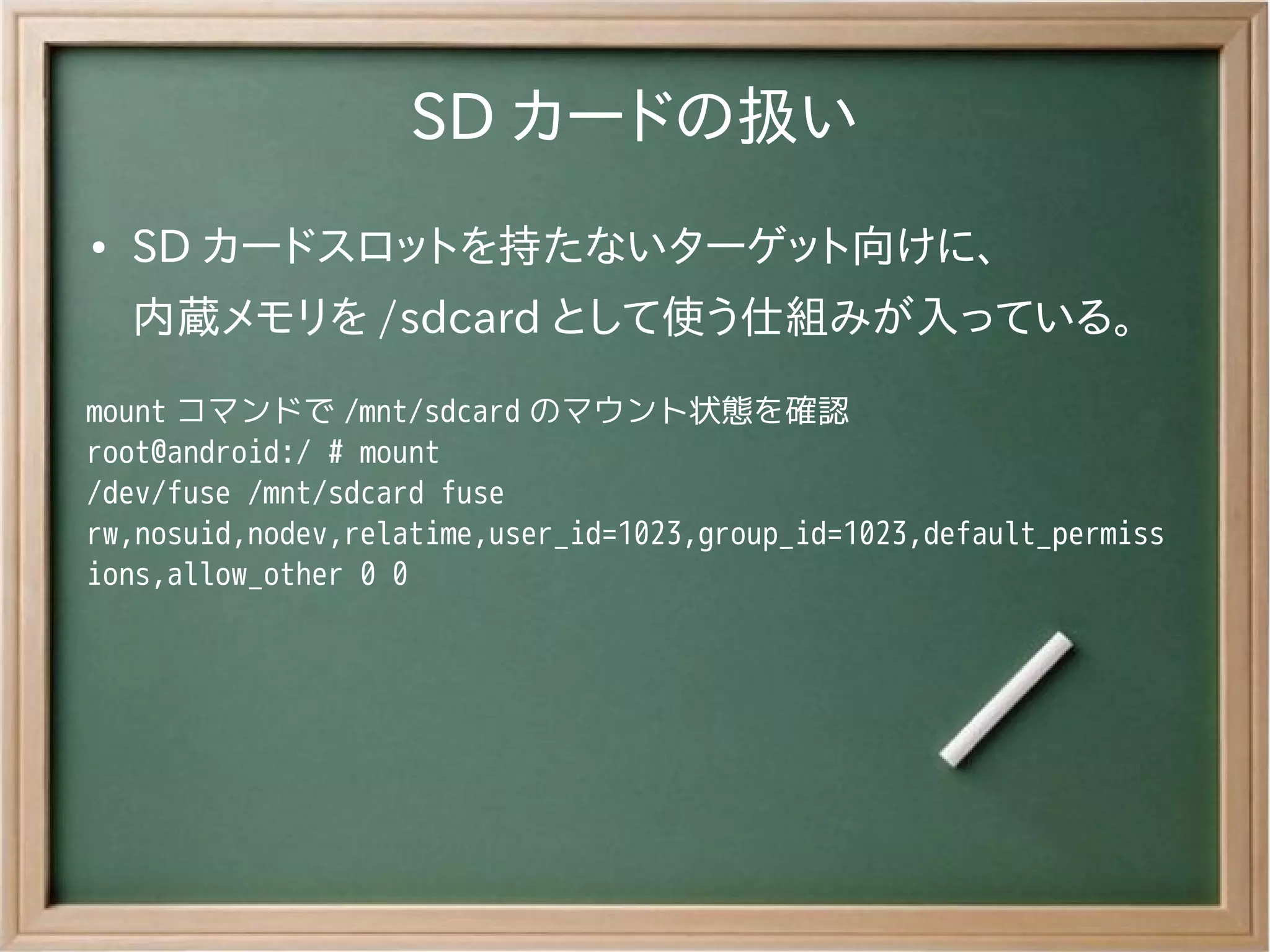

SD カードの扱い
● SD カードスロットを持たないターゲット向けに、
内蔵メモリを /sdcard として使う仕組みが入っている。
mount コマンドで /mnt/sdcard のマウント状態を確認
root@android:/ # mount
/dev/fuse /mnt/sdcard fuse
rw,nosuid,nodev,relatime,user_id=1023,group_id=1023,default_permiss
ions,allow_other 0 0

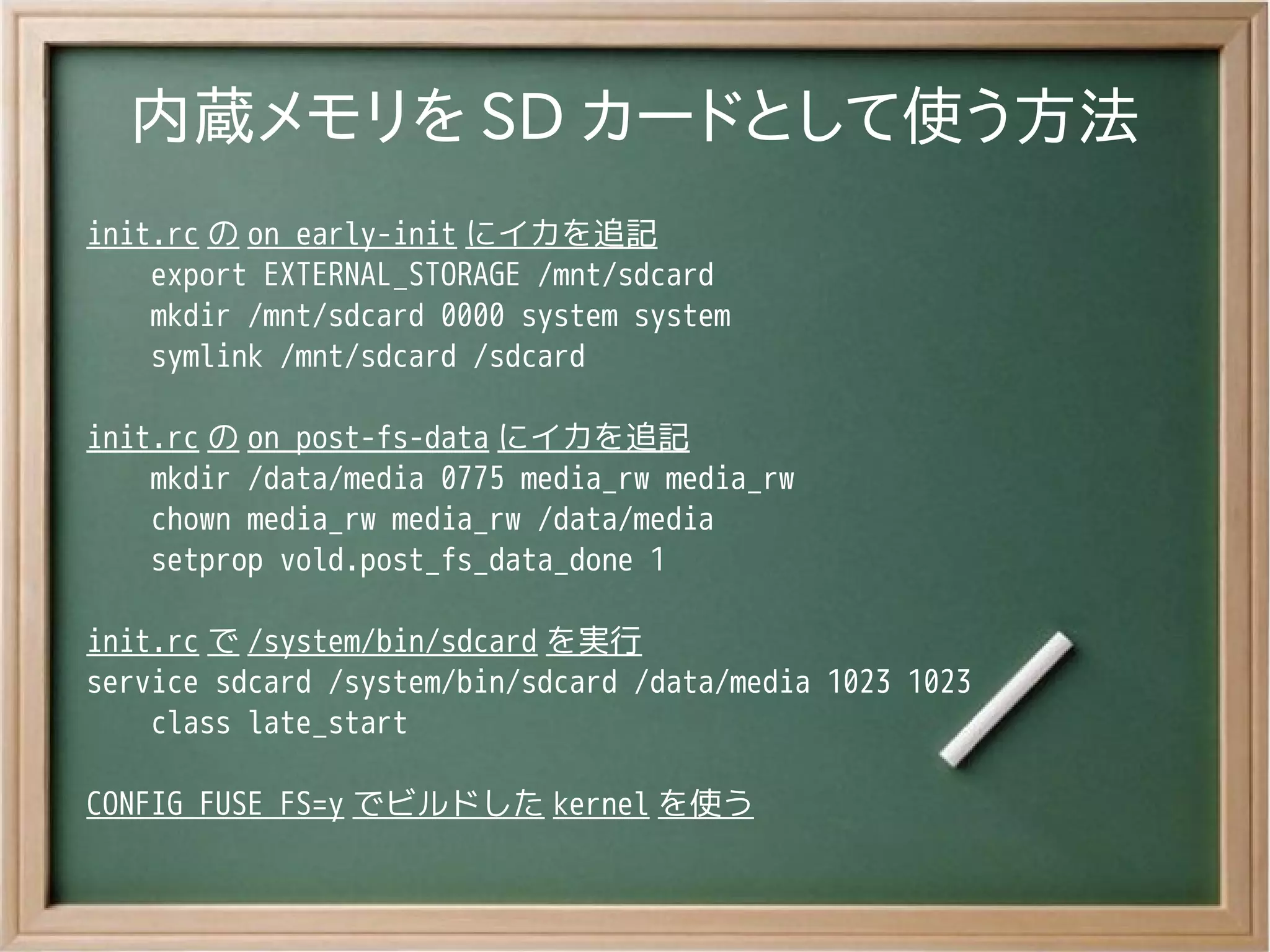

内蔵メモリを SD カードとして使う方法
init.rc の on early-init にイカを追記
export EXTERNAL_STORAGE /mnt/sdcard
mkdir /mnt/sdcard 0000 system system
symlink /mnt/sdcard /sdcard

init.rc の on post-fs-data にイカを追記
mkdir /data/media 0775 media_rw media_rw
chown media_rw media_rw /data/media
setprop vold.post_fs_data_done 1

init.rc で /system/bin/sdcard を実行
service sdcard /system/bin/sdcard /data/media 1023 1023
class late_start

CONFIG_FUSE_FS=y でビルドした kernel を使う

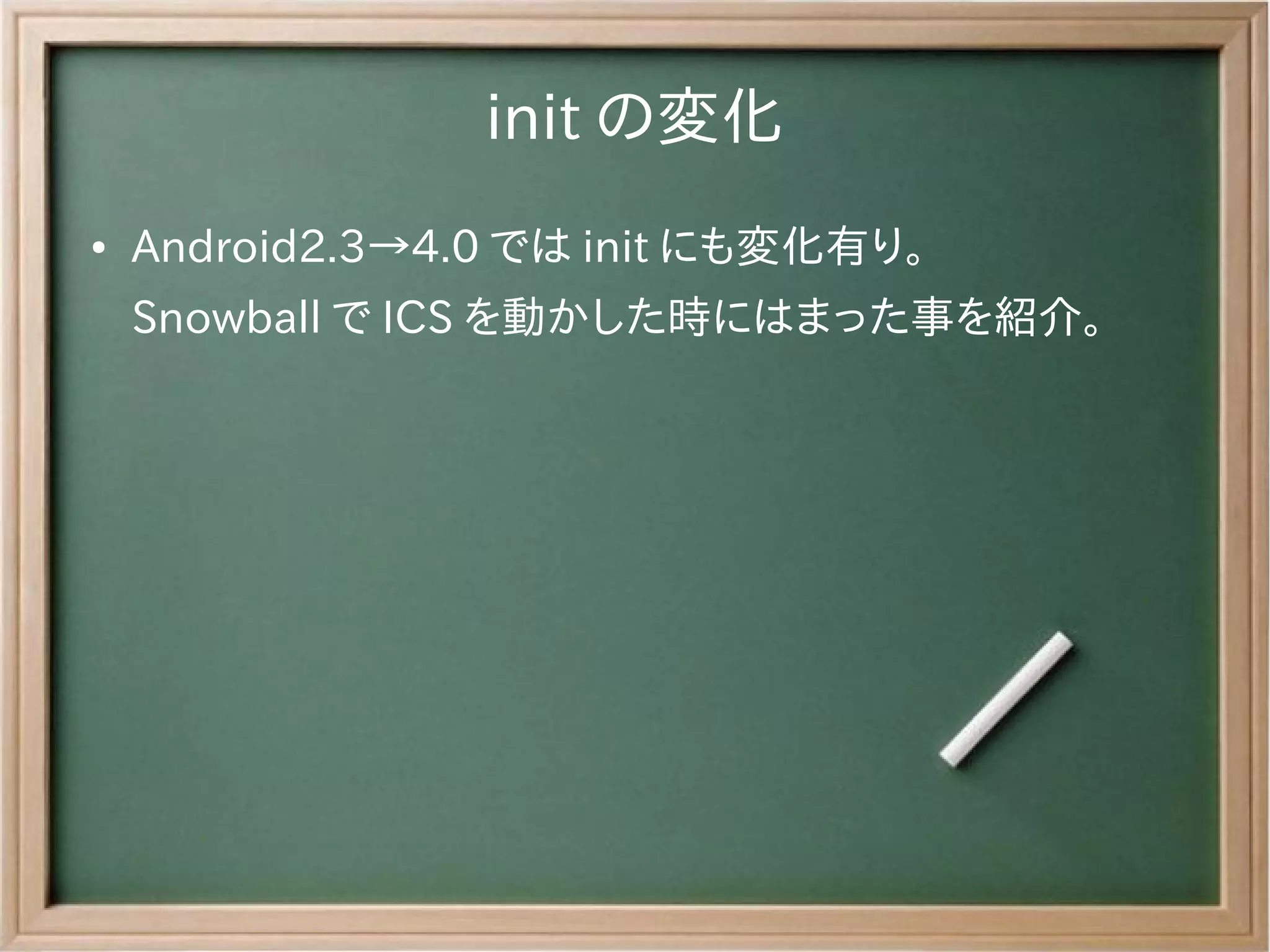

init の変化
● Android2.3→4.0 では init にも変化有り。
Snowball で ICS を動かした時にはまった事を紹介。

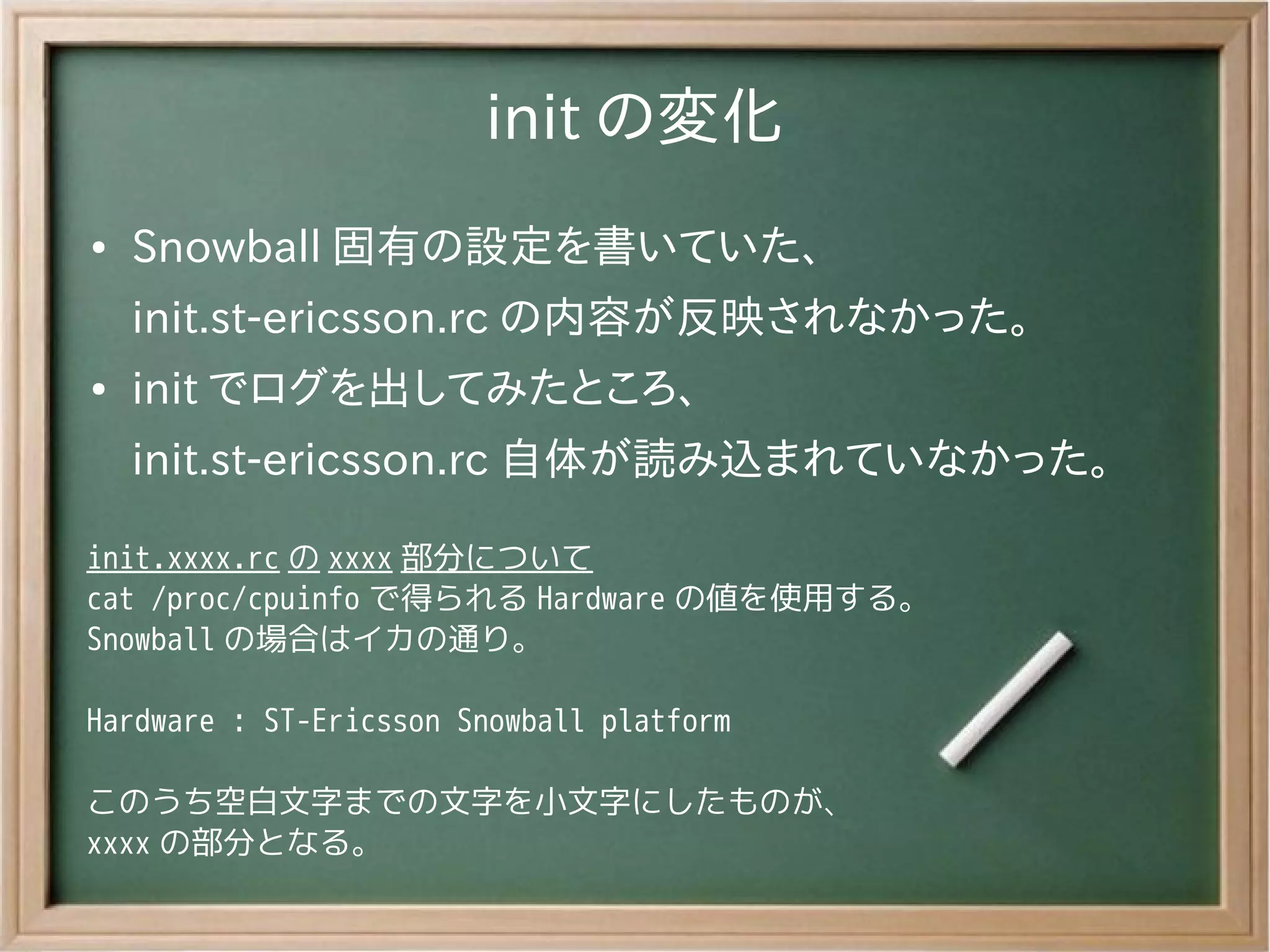

init の変化
● Snowball 固有の設定を書いていた、
init.st-ericsson.rc の内容が反映されなかった。
● init でログを出してみたところ、
init.st-ericsson.rc 自体が読み込まれていなかった。

init.xxxx.rc の xxxx 部分について
cat /proc/cpuinfo で得られる Hardware の値を使用する。
Snowball の場合はイカの通り。

Hardware : ST-Ericsson Snowball platform

このうち空白文字までの文字を小文字にしたものが、
xxxx の部分となる。

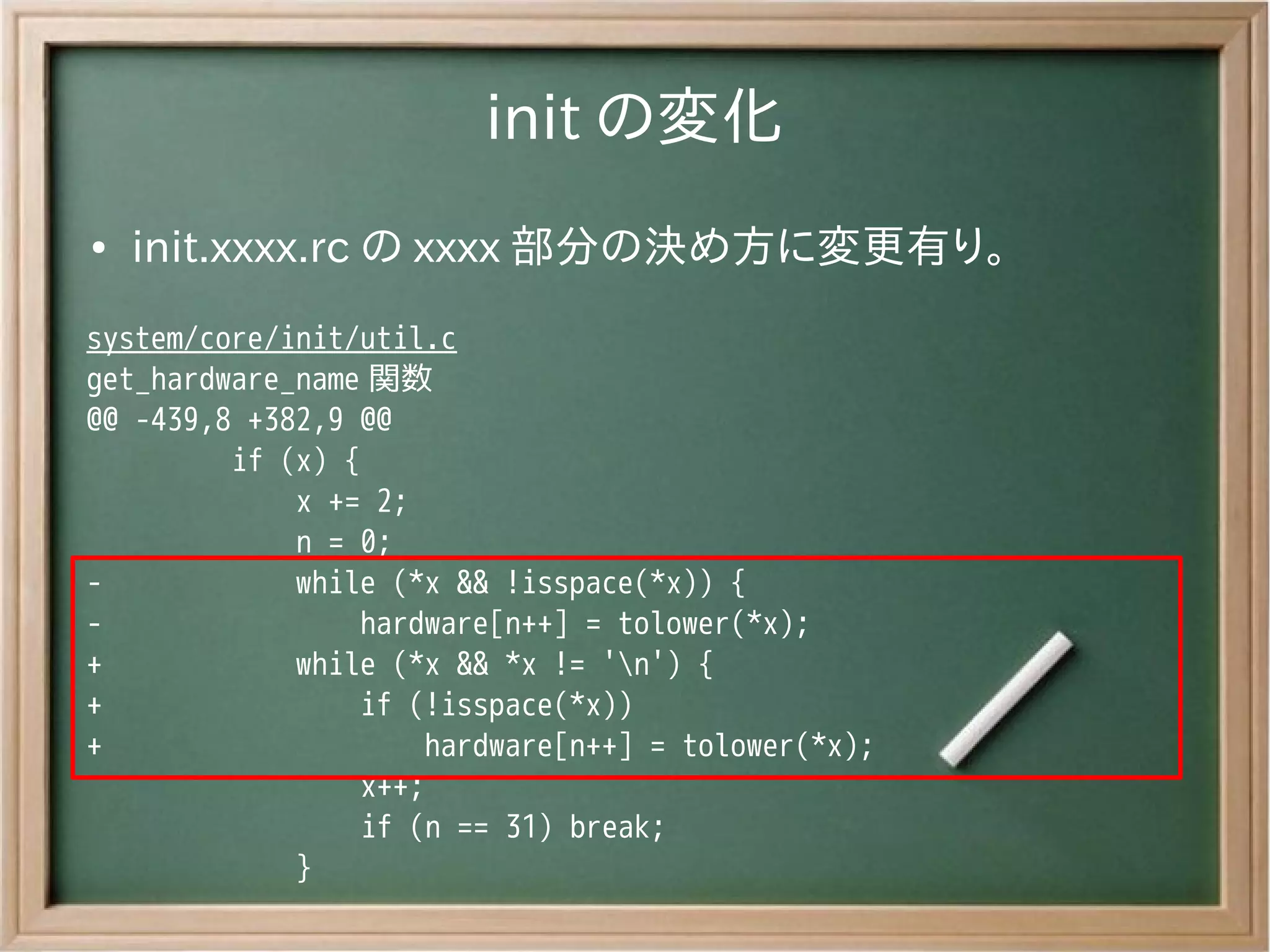

init の変化
● init.xxxx.rc の xxxx 部分の決め方に変更有り。
system/core/init/util.c
get_hardware_name 関数
@@ -439,8 +382,9 @@
if (x) {
x += 2;
n = 0;
- while (*x && !isspace(*x)) {
- hardware[n++] = tolower(*x);
+ while (*x && *x != 'n') {
+ if (!isspace(*x))
+ hardware[n++] = tolower(*x);
x++;
if (n == 31) break;
}

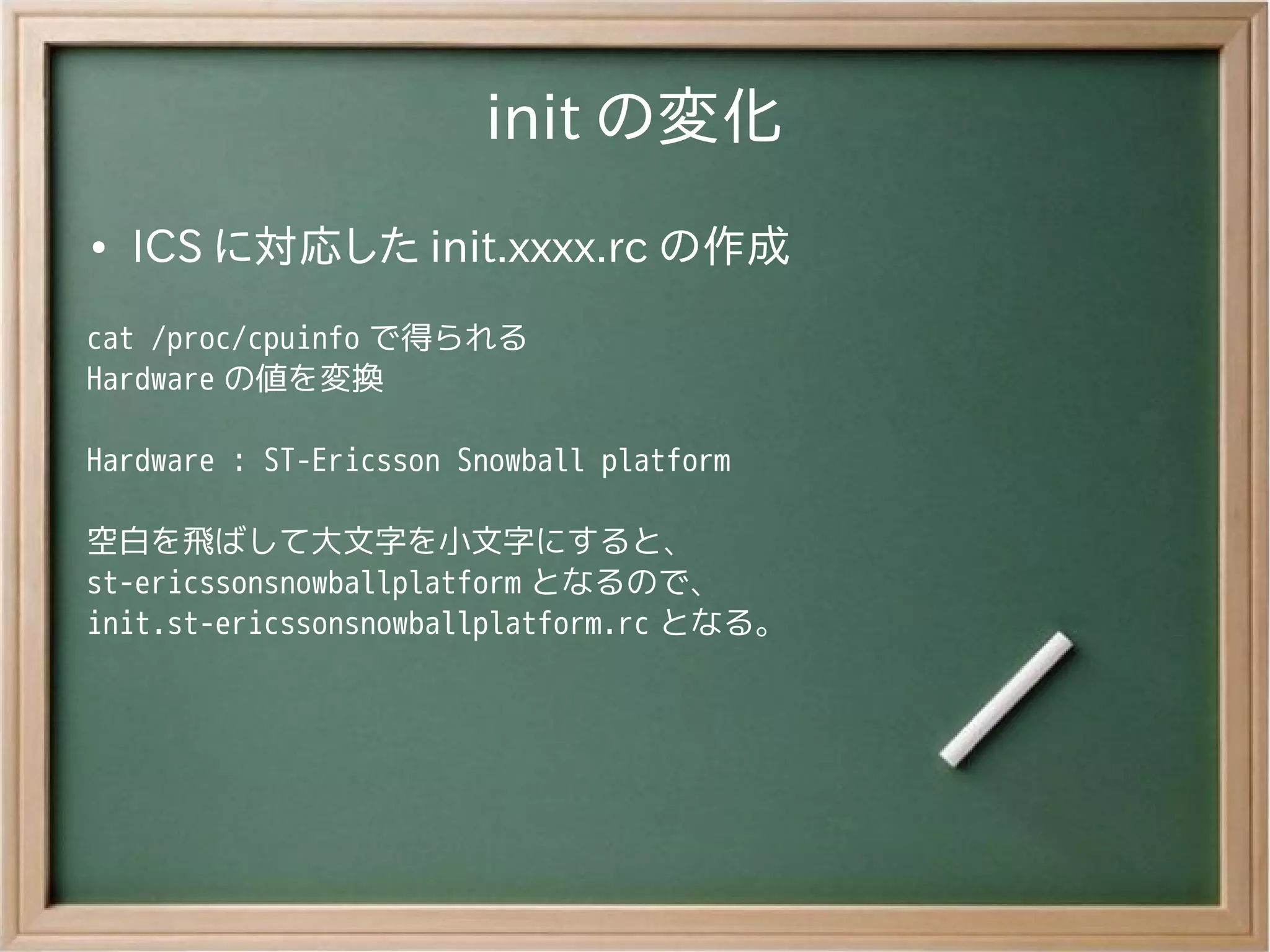

init の変化
● ICS に対応した init.xxxx.rc の作成
cat /proc/cpuinfo で得られる
Hardware の値を変換

Hardware : ST-Ericsson Snowball platform

空白を飛ばして大文字を小文字にすると、
st-ericssonsnowballplatform となるので、
init.st-ericssonsnowballplatform.rc となる。

init の変化

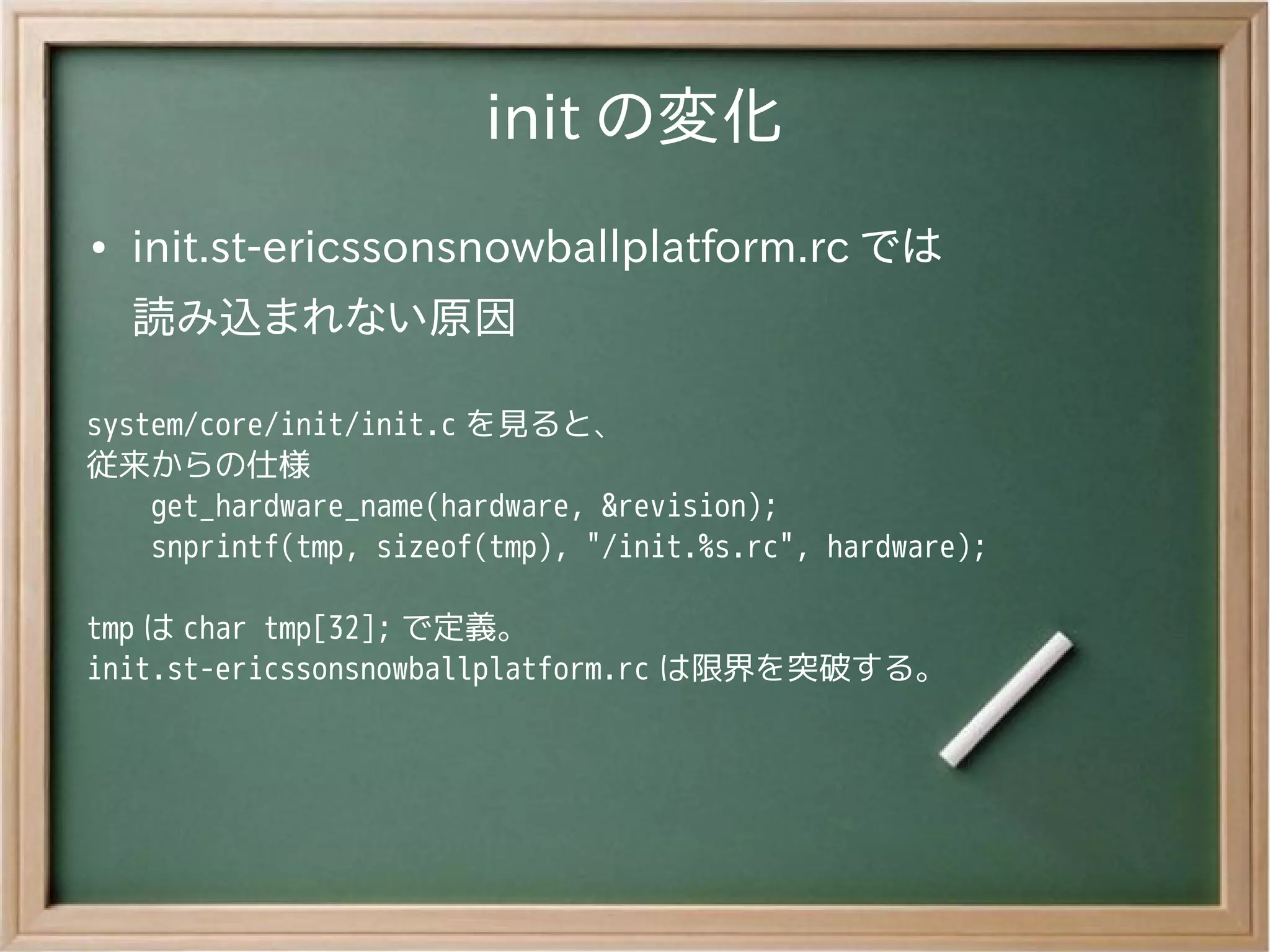

● init.st-ericssonsnowballplatform.rc では
読み込まれない原因

system/core/init/init.c を見ると、
従来からの仕様
get_hardware_name(hardware, &revision);
snprintf(tmp, sizeof(tmp), "/init.%s.rc", hardware);

tmp は char tmp[32]; で定義。
init.st-ericssonsnowballplatform.rc は限界を突破する。

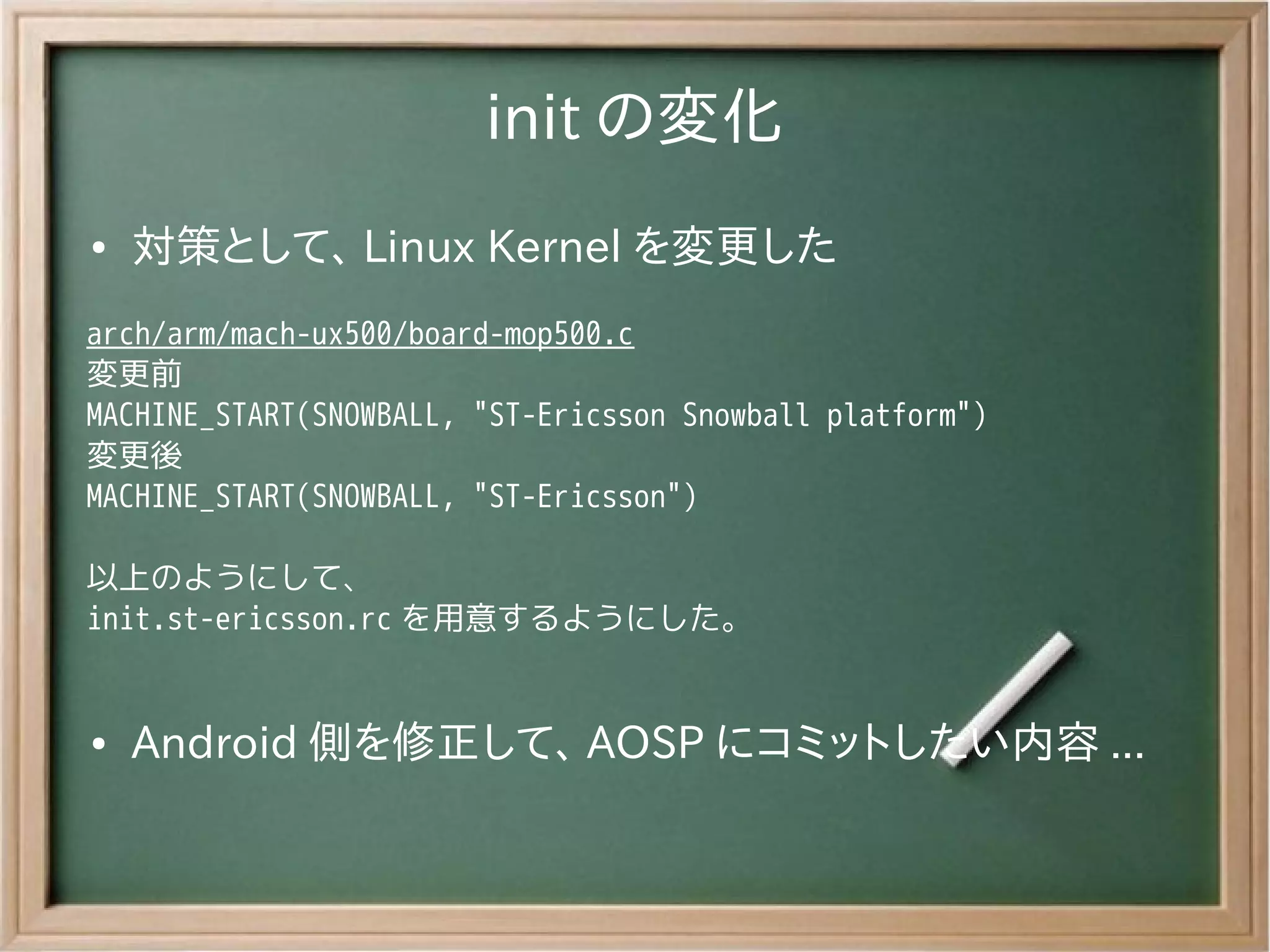

init の変化
● 対策として、 Linux Kernel を変更した
arch/arm/mach-ux500/board-mop500.c
変更前
MACHINE_START(SNOWBALL, "ST-Ericsson Snowball platform")
変更後
MACHINE_START(SNOWBALL, "ST-Ericsson")

以上のようにして、
init.st-ericsson.rc を用意するようにした。

● Android 側を修正して、 AOSP にコミットしたい内容 ...

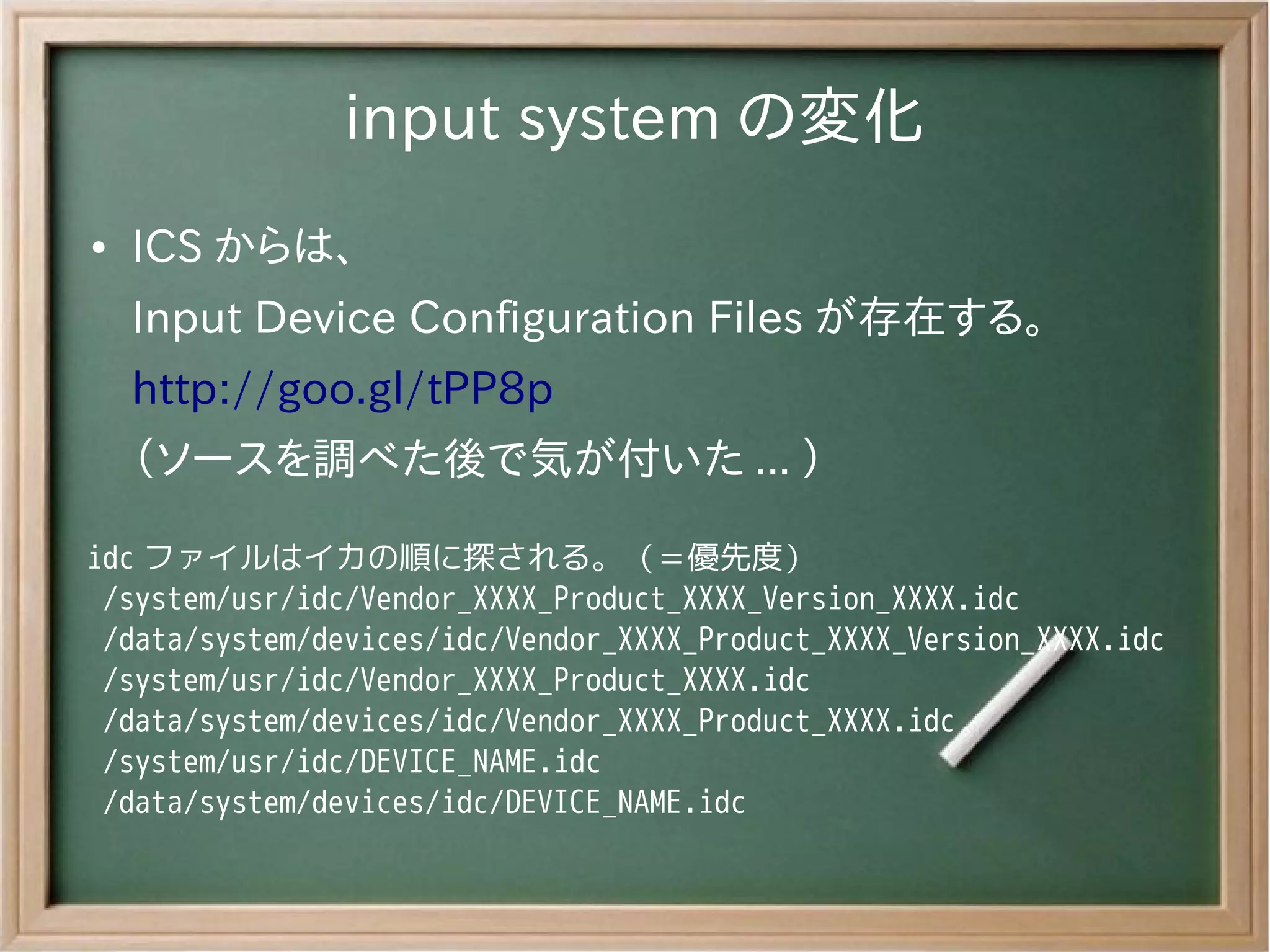

input system の変化
● ICS からは、
Input Device Configuration Files が存在する。
http://goo.gl/tPP8p
（ソースを調べた後で気が付いた ... ）

idc ファイルはイカの順に探される。（＝優先度）
/system/usr/idc/Vendor_XXXX_Product_XXXX_Version_XXXX.idc
/data/system/devices/idc/Vendor_XXXX_Product_XXXX_Version_XXXX.idc
/system/usr/idc/Vendor_XXXX_Product_XXXX.idc
/data/system/devices/idc/Vendor_XXXX_Product_XXXX.idc
/system/usr/idc/DEVICE_NAME.idc
/data/system/devices/idc/DEVICE_NAME.idc

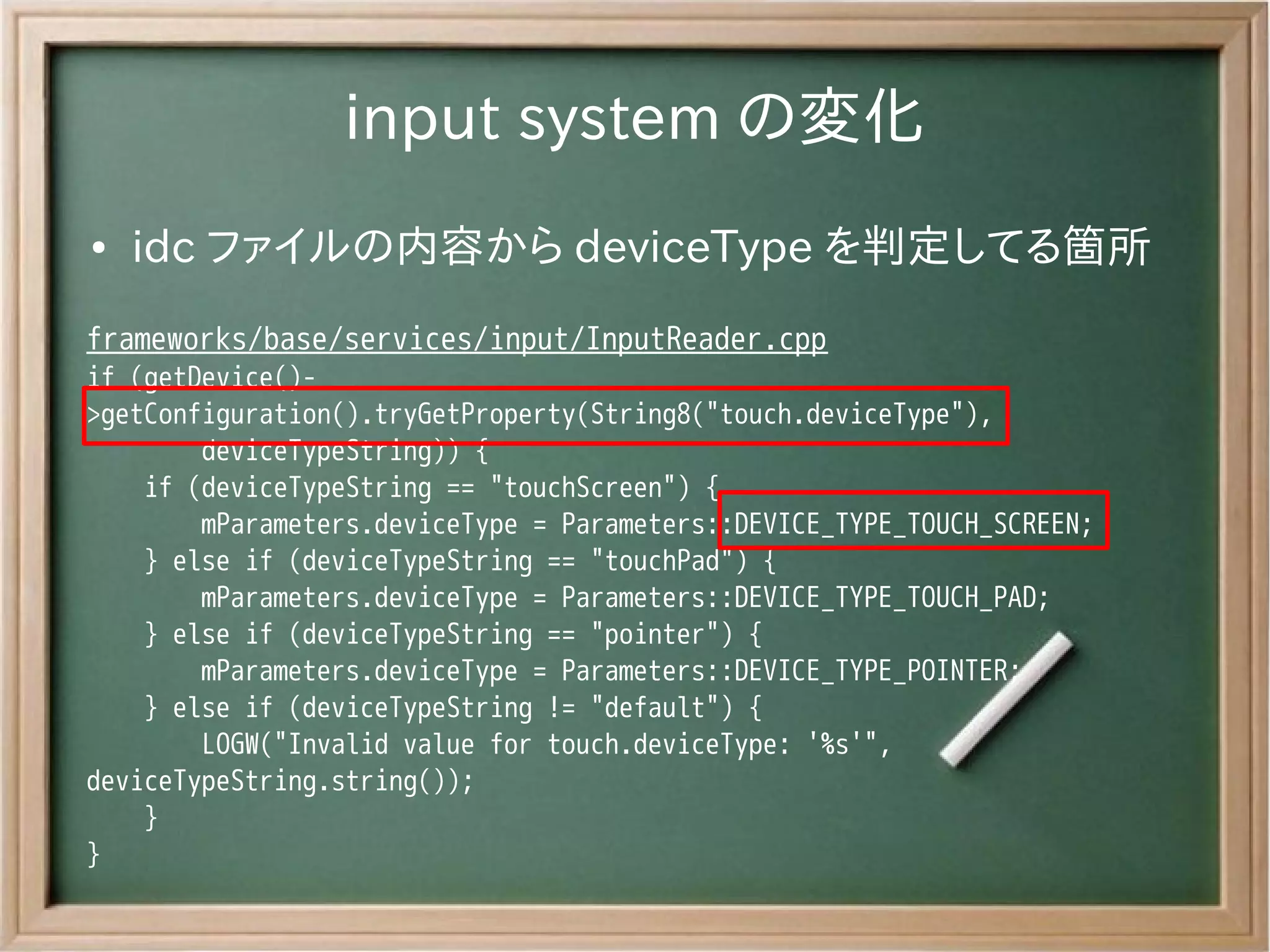

● idc ファイルの内容から deviceType を判定してる箇所
frameworks/base/services/input/InputReader.cpp
if (getDevice()-
>getConfiguration().tryGetProperty(String8("touch.deviceType"),
deviceTypeString)) {
if (deviceTypeString == "touchScreen") {
mParameters.deviceType = Parameters::DEVICE_TYPE_TOUCH_SCREEN;
} else if (deviceTypeString == "touchPad") {
mParameters.deviceType = Parameters::DEVICE_TYPE_TOUCH_PAD;
} else if (deviceTypeString == "pointer") {
mParameters.deviceType = Parameters::DEVICE_TYPE_POINTER;
} else if (deviceTypeString != "default") {
LOGW("Invalid value for touch.deviceType: '%s'",
deviceTypeString.string());
}
}

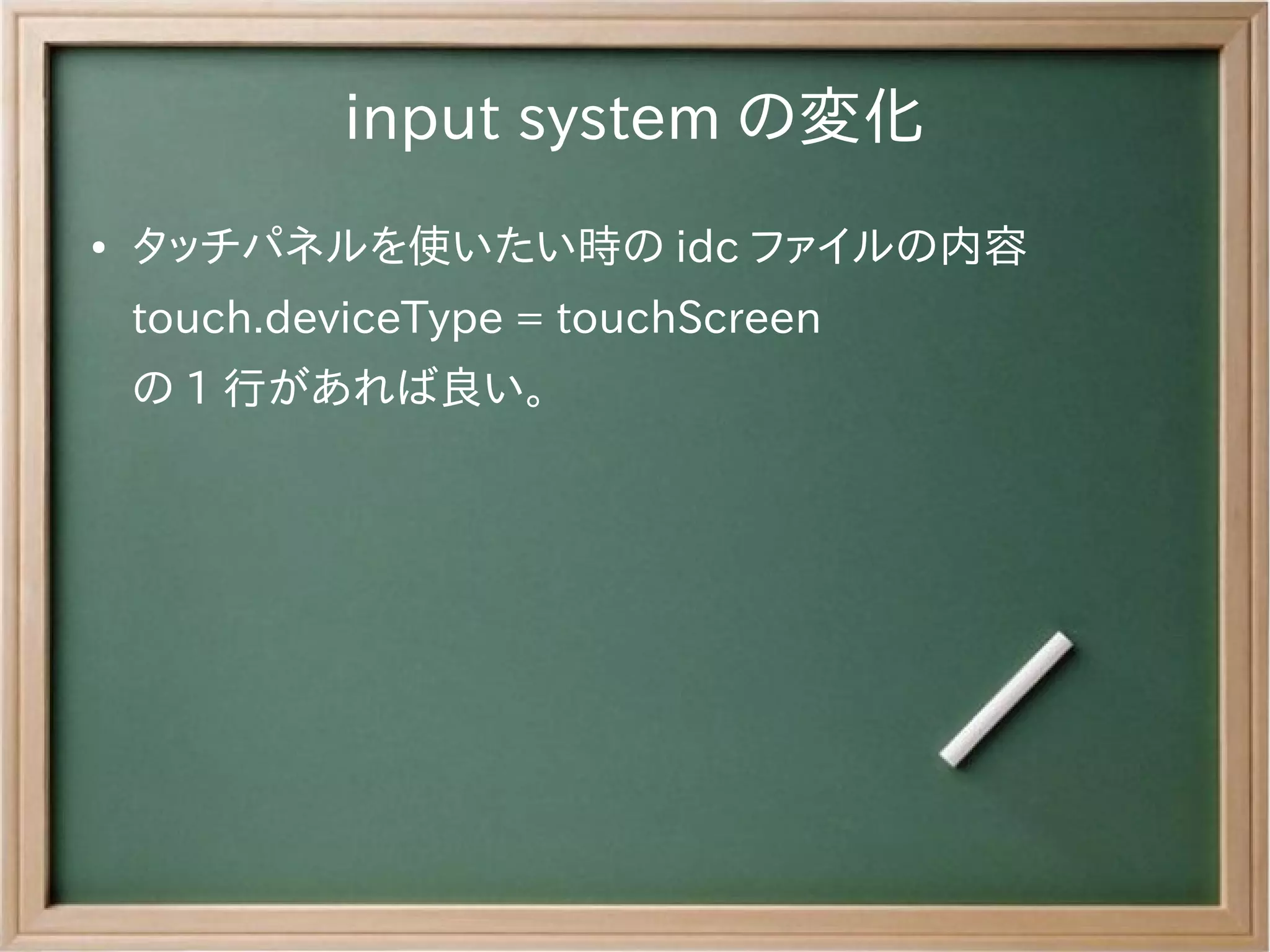

● タッチパネルを使いたい時の idc ファイルの内容
touch.deviceType = touchScreen
の 1 行があれば良い。

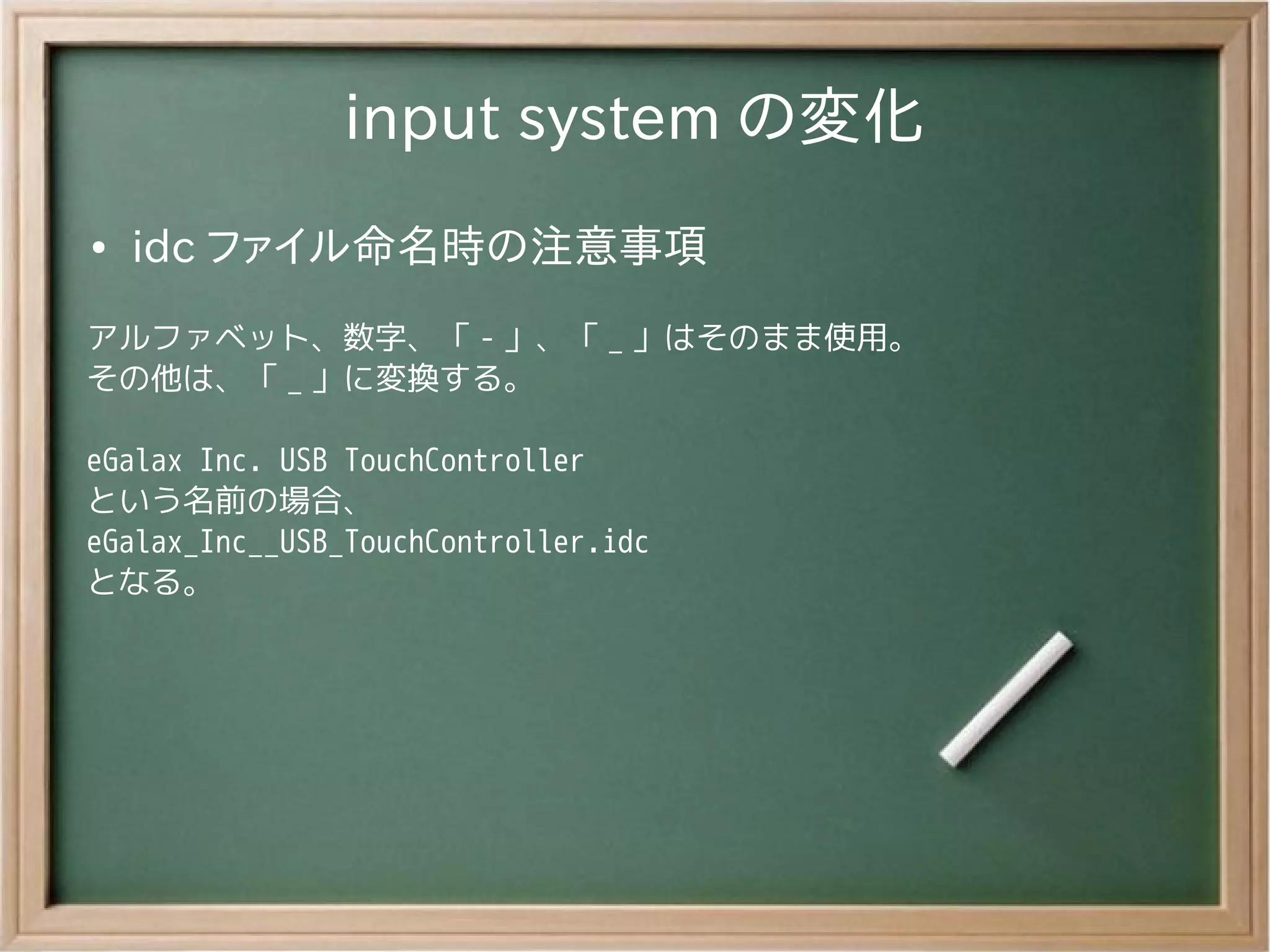

● idc ファイル命名時の注意事項
アルファベット、数字、「 - 」、「 _ 」はそのまま使用。
その他は、「 _ 」に変換する。

eGalax Inc. USB TouchController
という名前の場合、
eGalax_Inc__USB_TouchController.idc
となる。

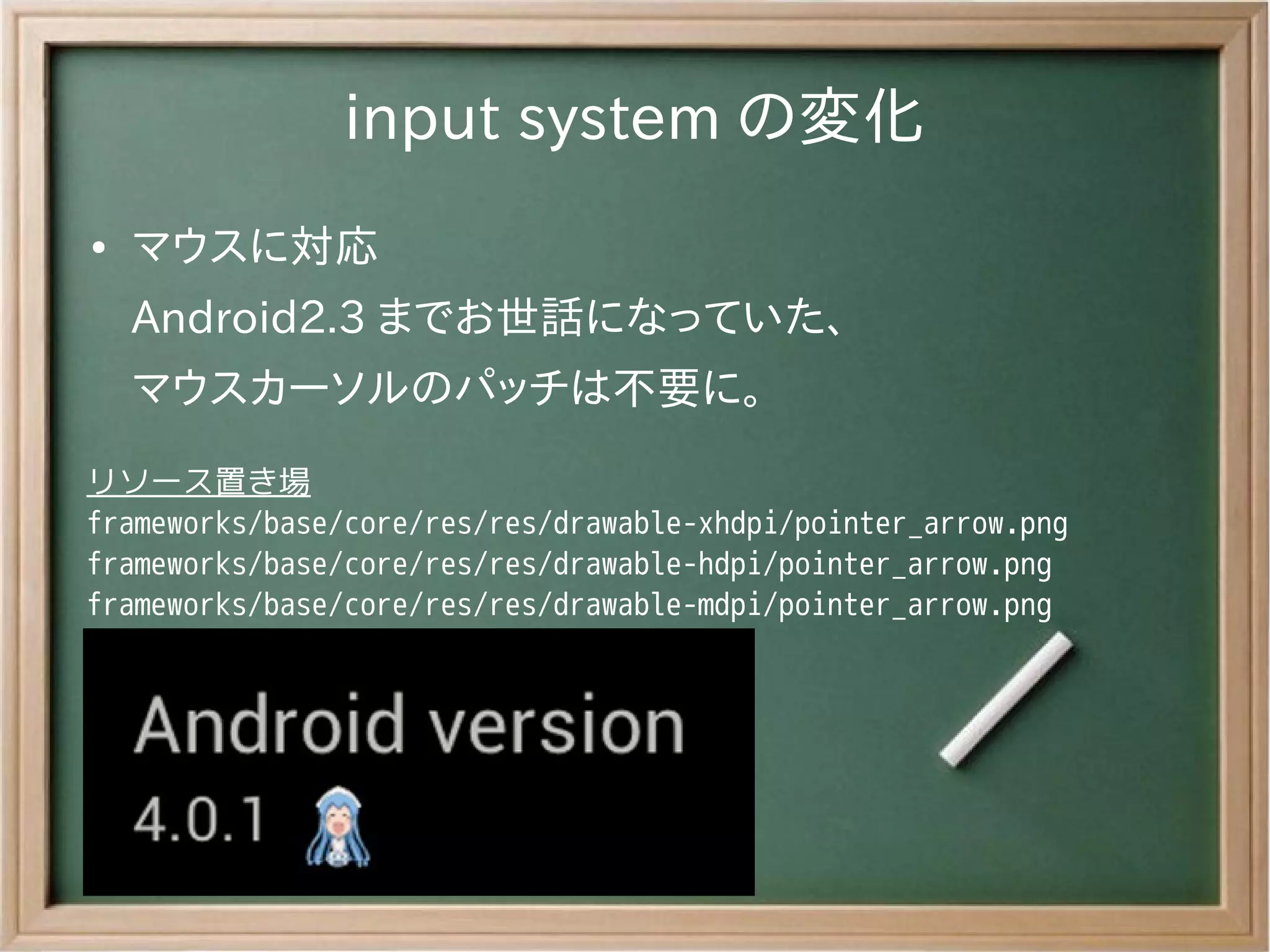

● マウスに対応
Android2.3 までお世話になっていた、
マウスカーソルのパッチは不要に。
リソース置き場
frameworks/base/core/res/res/drawable-xhdpi/pointer_arrow.png
frameworks/base/core/res/res/drawable-hdpi/pointer_arrow.png
frameworks/base/core/res/res/drawable-mdpi/pointer_arrow.png

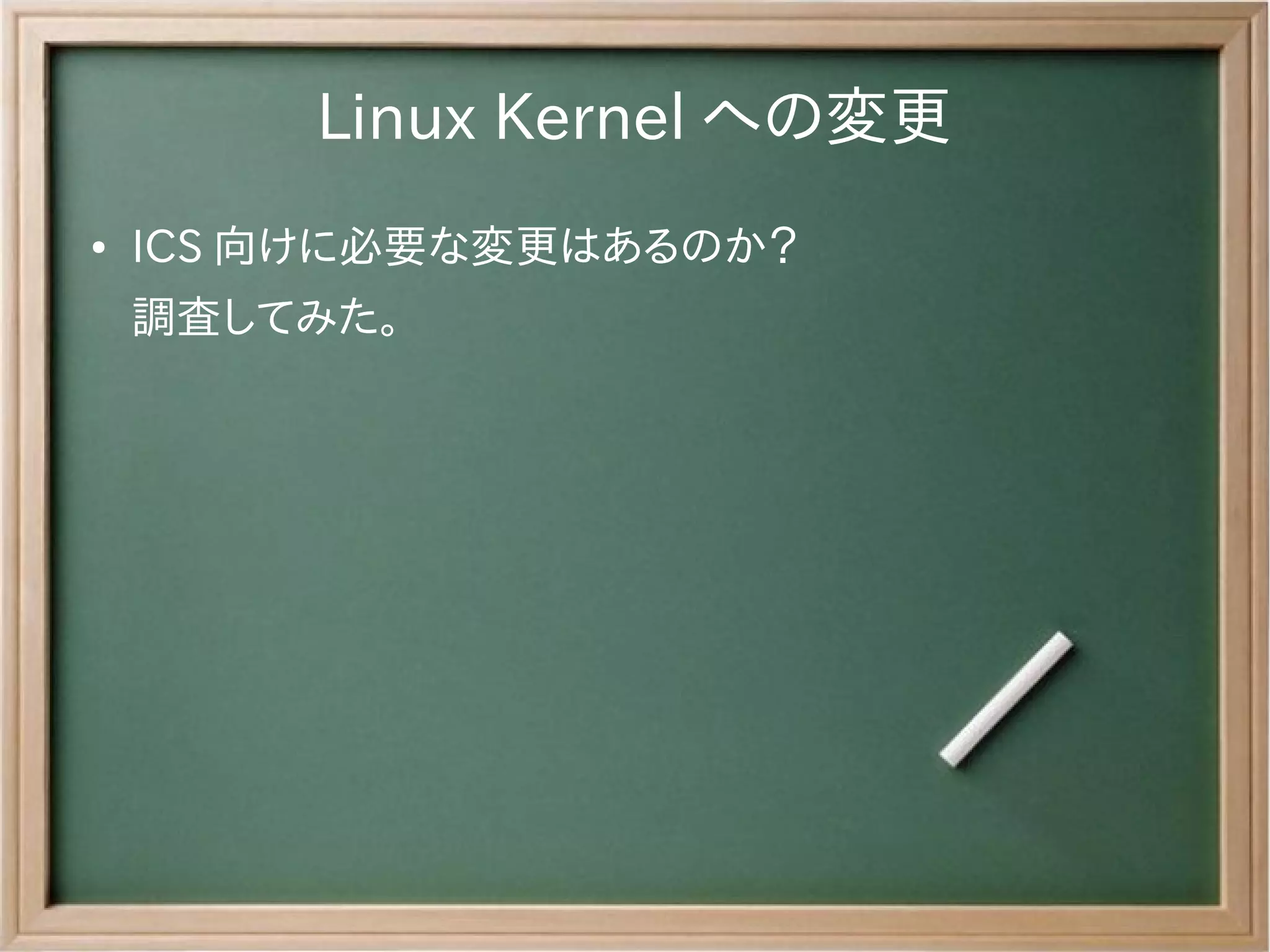

Linux Kernel への変更
● ICS 向けに必要な変更はあるのか？
調査してみた。

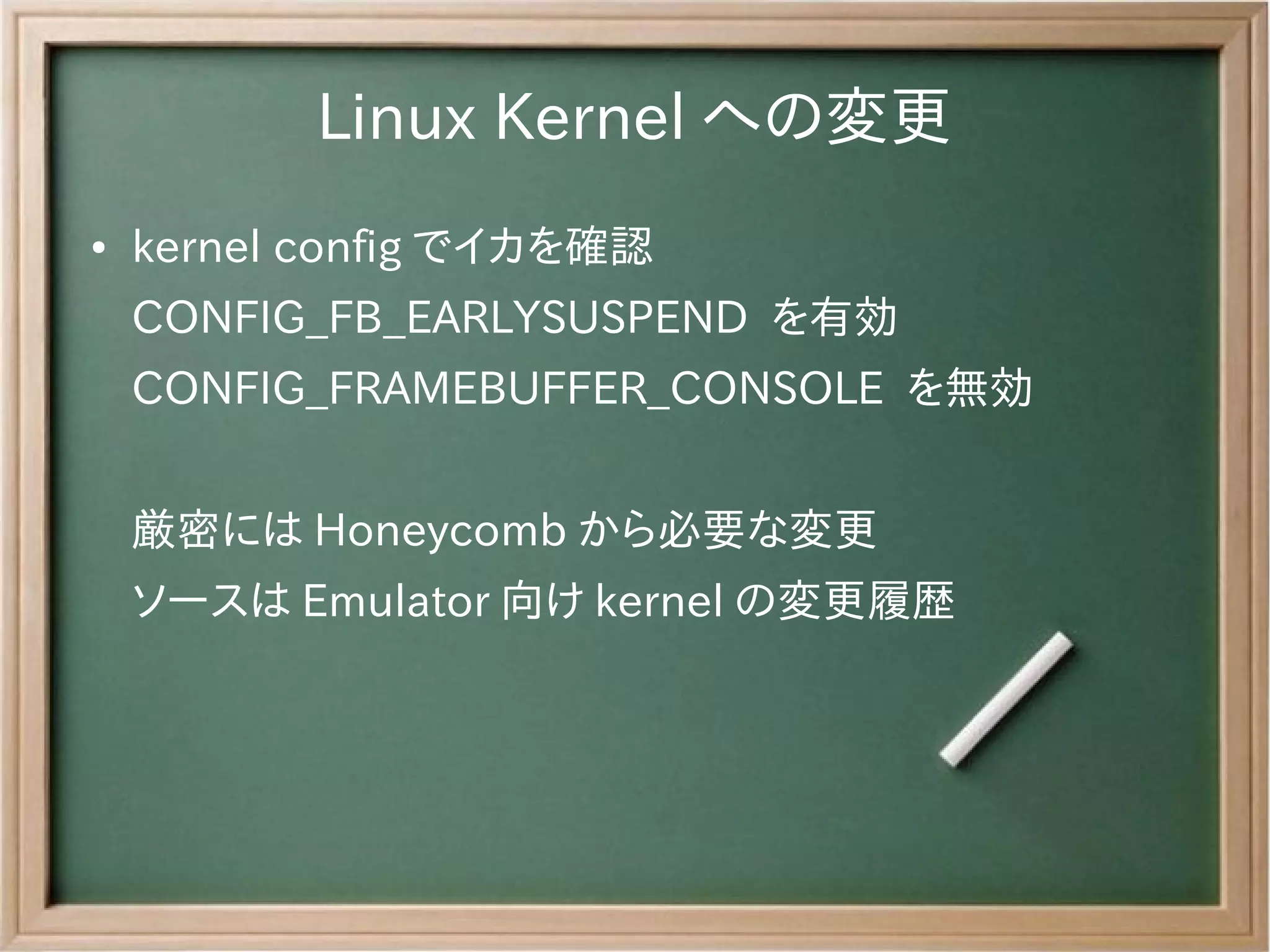

Linux Kernel への変更
● kernel config でイカを確認
CONFIG_FB_EARLYSUSPEND を有効
CONFIG_FRAMEBUFFER_CONSOLE を無効

厳密には Honeycomb から必要な変更
ソースは Emulator 向け kernel の変更履歴

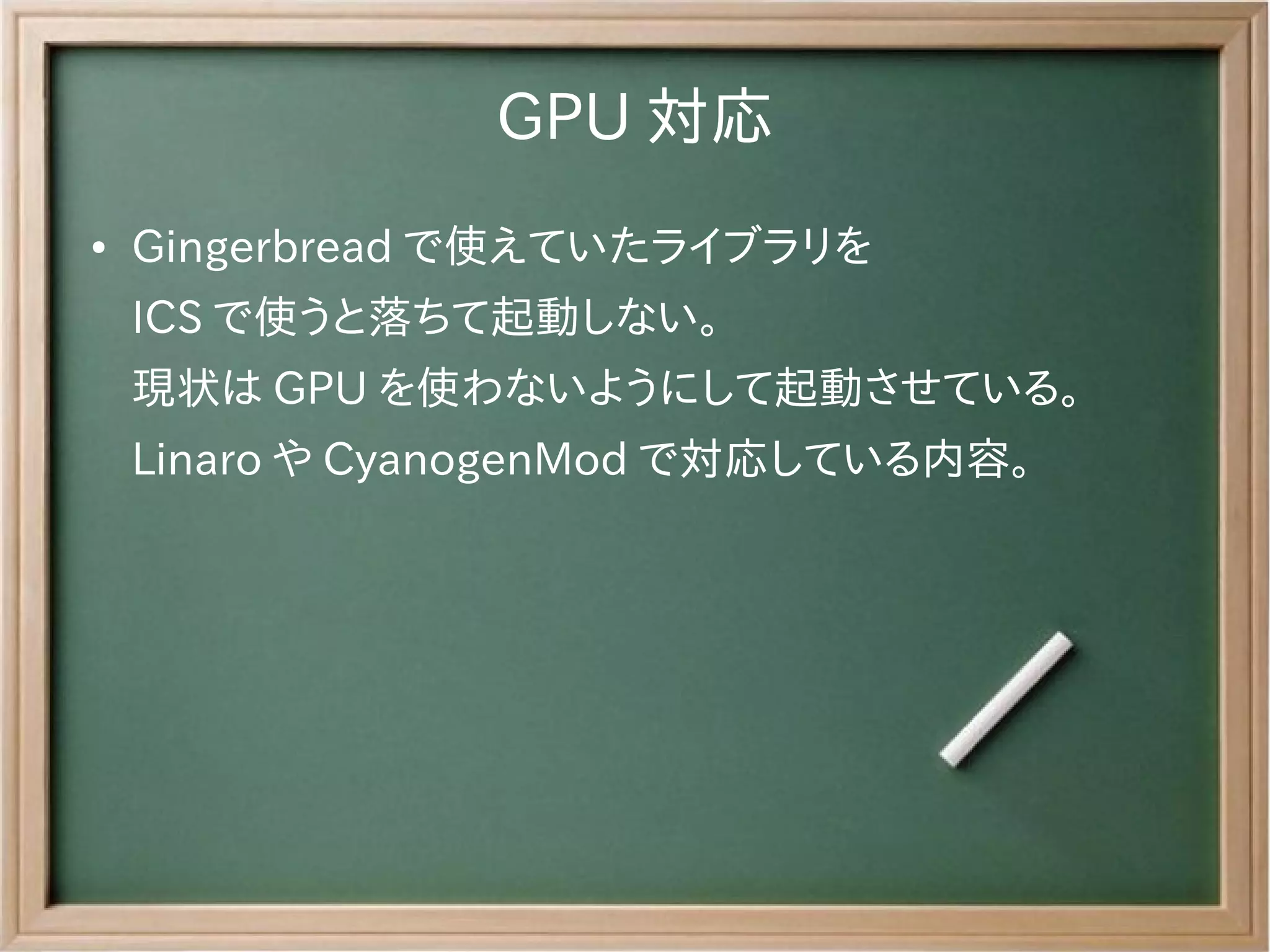

GPU 対応
● Gingerbread で使えていたライブラリを
ICS で使うと落ちて起動しない。
現状は GPU を使わないようにして起動させている。
Linaro や CyanogenMod で対応している内容。

GPU 対応
frameworks/base/core/java/android/app/ActivityManager.java
static public boolean isHighEndGfx(Display display) {
/* MemInfoReader reader = new MemInfoReader();
reader.readMemInfo();
if (reader.getTotalSize() >= (512*1024*1024)) {
// If the device has at least 512MB RAM available to the kernel,
// we can afford the overhead of graphics acceleration.
return true;
}
Point p = new Point();
display.getRealSize(p);
int pixels = p.x * p.y;
if (pixels >= (1024*600)) {
// If this is a sufficiently large screen, then there are enough
// pixels on it that we'd really like to use hw drawing.
return true;
} */
return false;
}

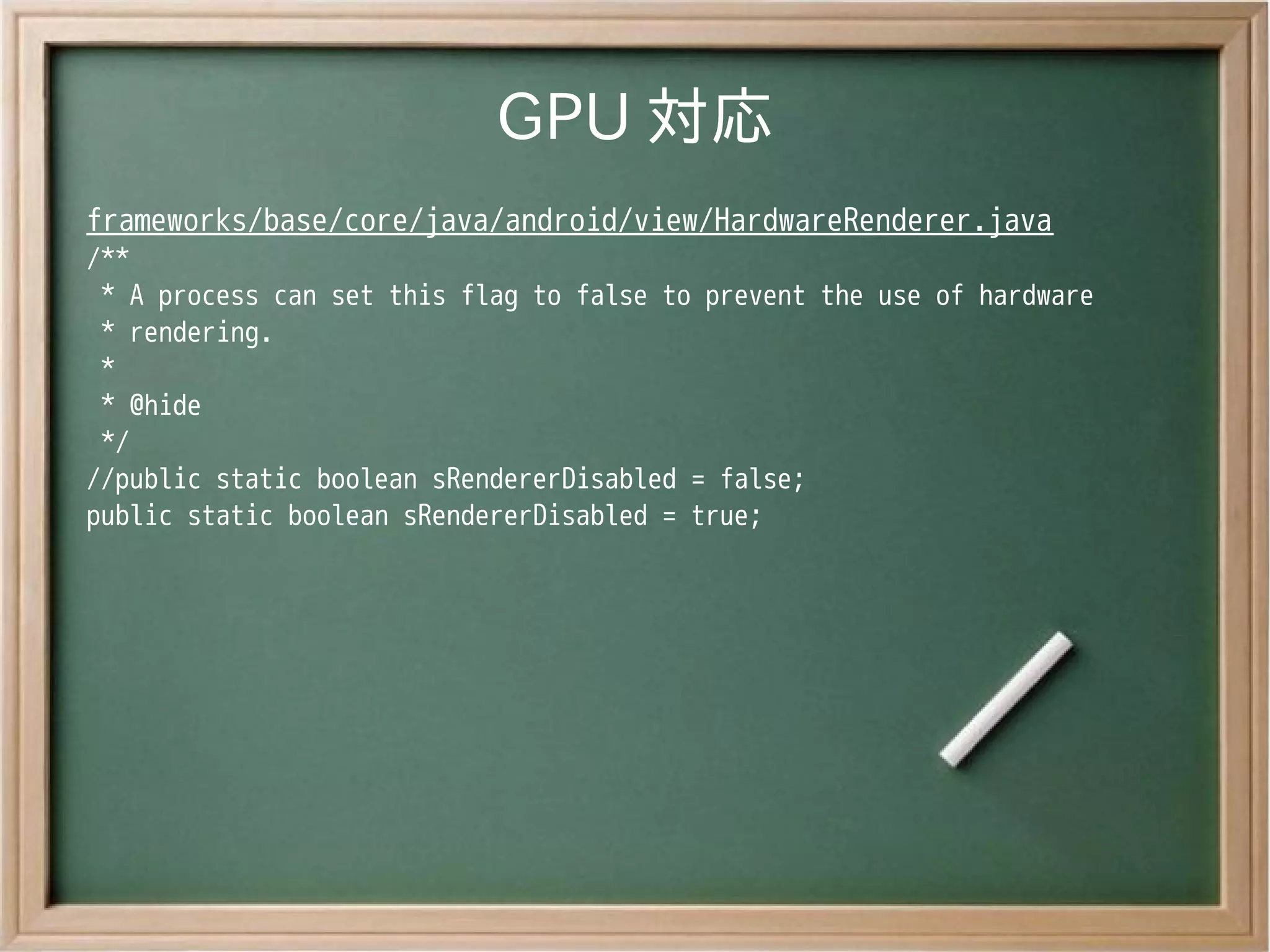

GPU 対応
frameworks/base/core/java/android/view/HardwareRenderer.java
/**
* A process can set this flag to false to prevent the use of hardware
* rendering.
*
* @hide
*/
//public static boolean sRendererDisabled = false;
public static boolean sRendererDisabled = true;

GPU 対応

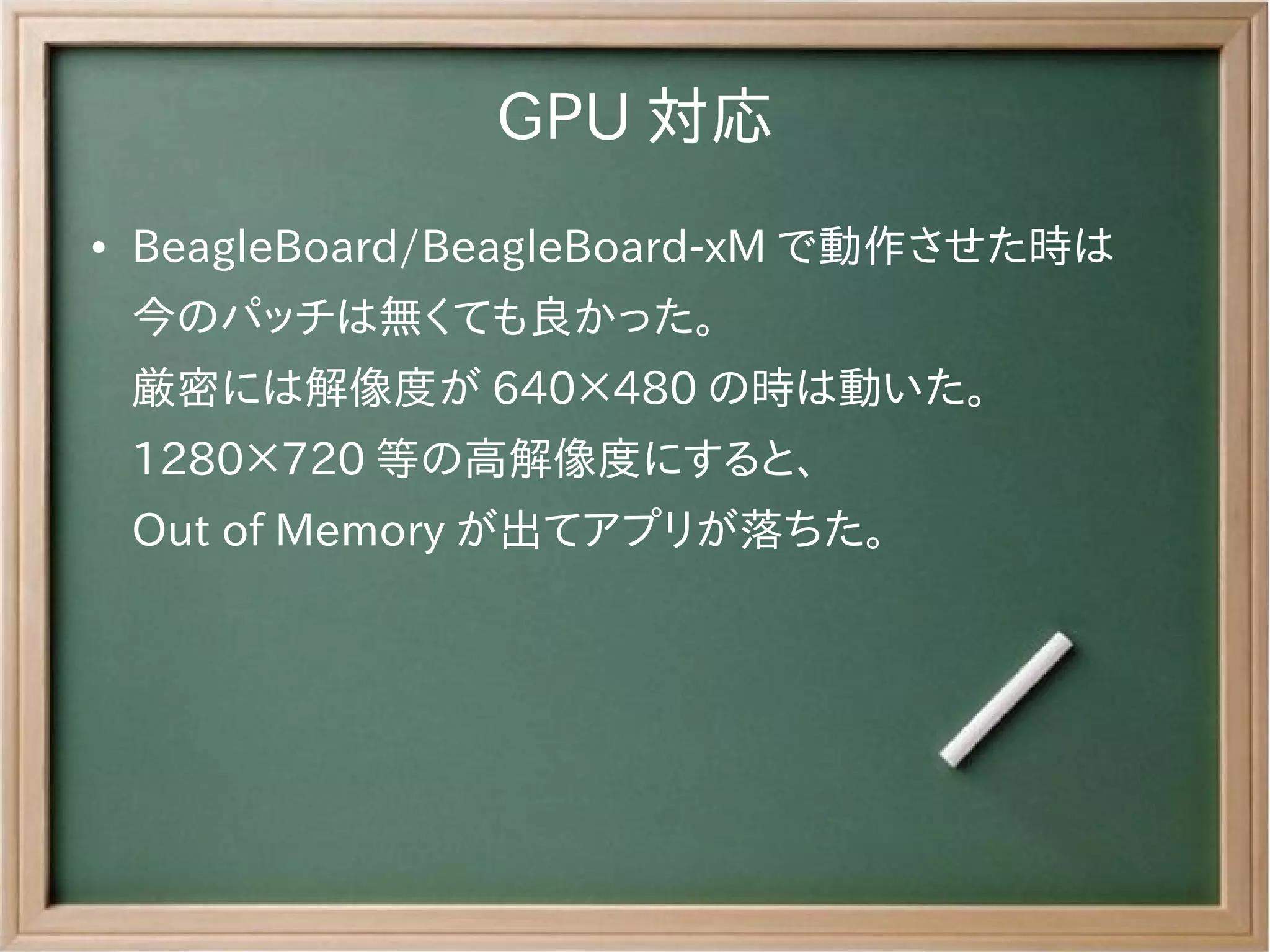

● BeagleBoard/BeagleBoard-xM で動作させた時は
今のパッチは無くても良かった。
厳密には解像度が 640×480 の時は動いた。
1280×720 等の高解像度にすると、
Out of Memory が出てアプリが落ちた。

GPU 対応

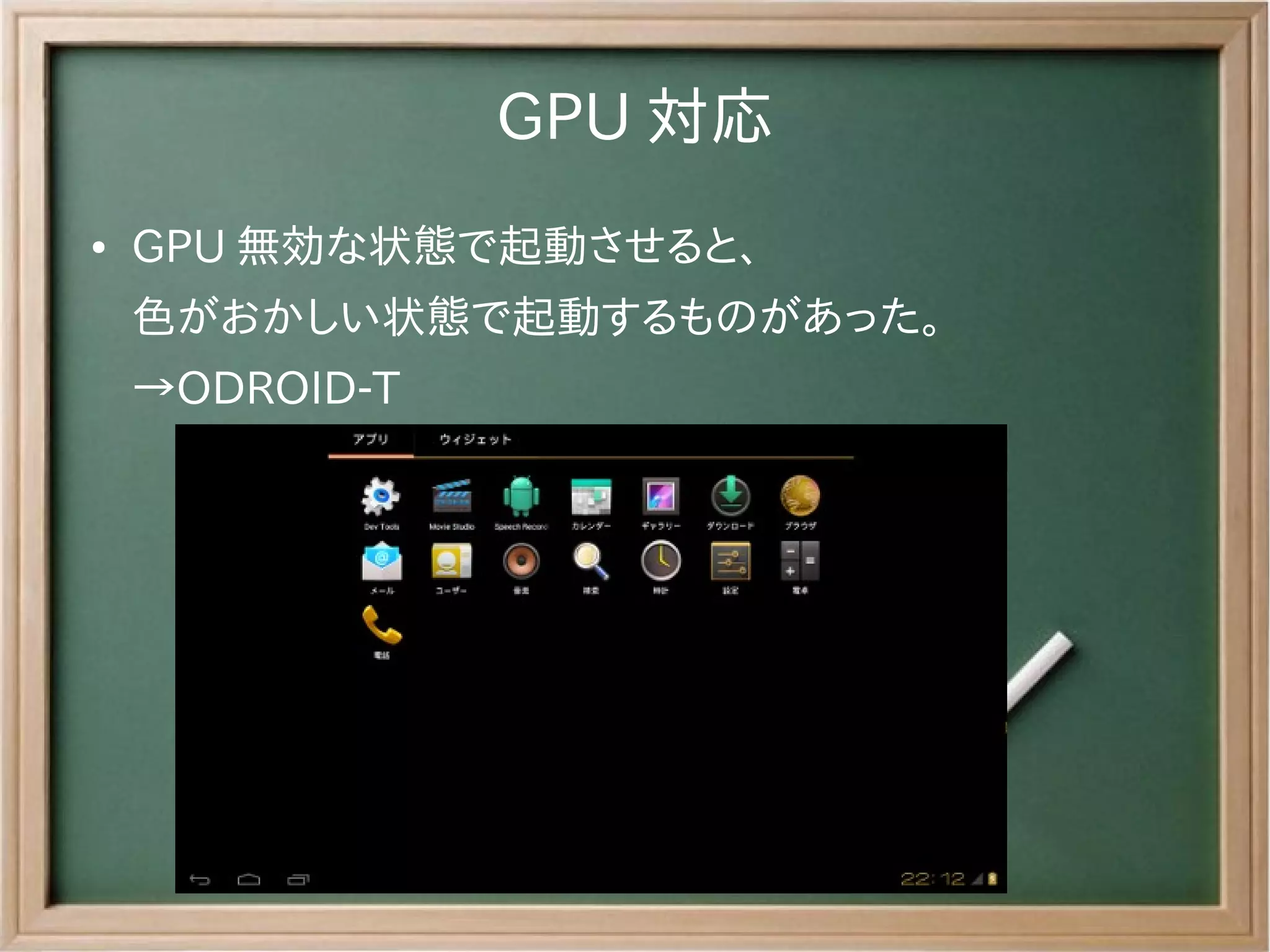

● GPU 無効な状態で起動させると、
色がおかしい状態で起動するものがあった。
→ODROID-T

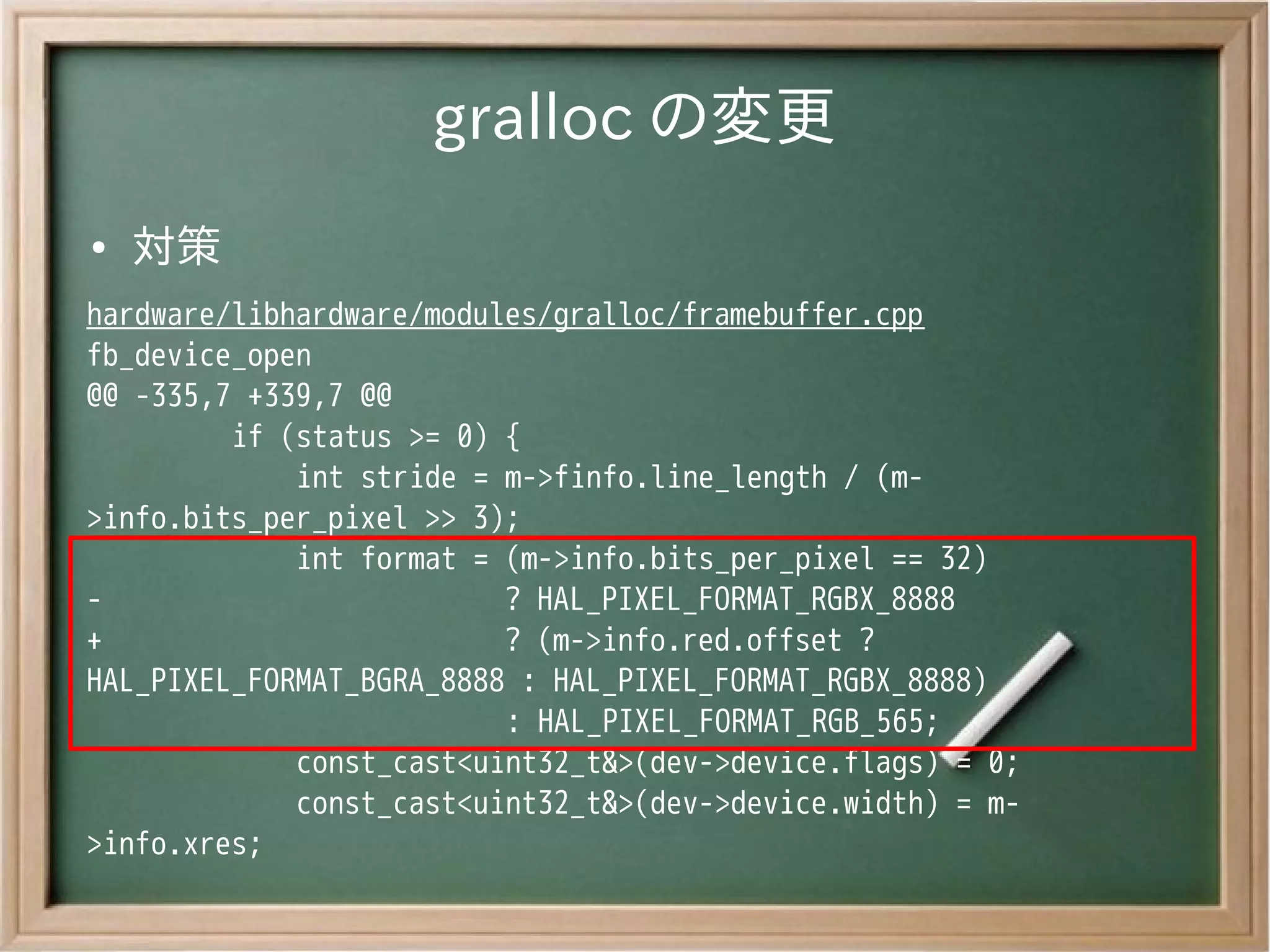

gralloc の変更
● 対策
hardware/libhardware/modules/gralloc/framebuffer.cpp
fb_device_open
@@ -335,7 +339,7 @@
if (status >= 0) {
int stride = m->finfo.line_length / (m-
>info.bits_per_pixel >> 3);
int format = (m->info.bits_per_pixel == 32)
- ? HAL_PIXEL_FORMAT_RGBX_8888
+ ? (m->info.red.offset ?
HAL_PIXEL_FORMAT_BGRA_8888 : HAL_PIXEL_FORMAT_RGBX_8888)
: HAL_PIXEL_FORMAT_RGB_565;
const_cast<uint32_t&>(dev->device.flags) = 0;
const_cast<uint32_t&>(dev->device.width) = m-
>info.xres;

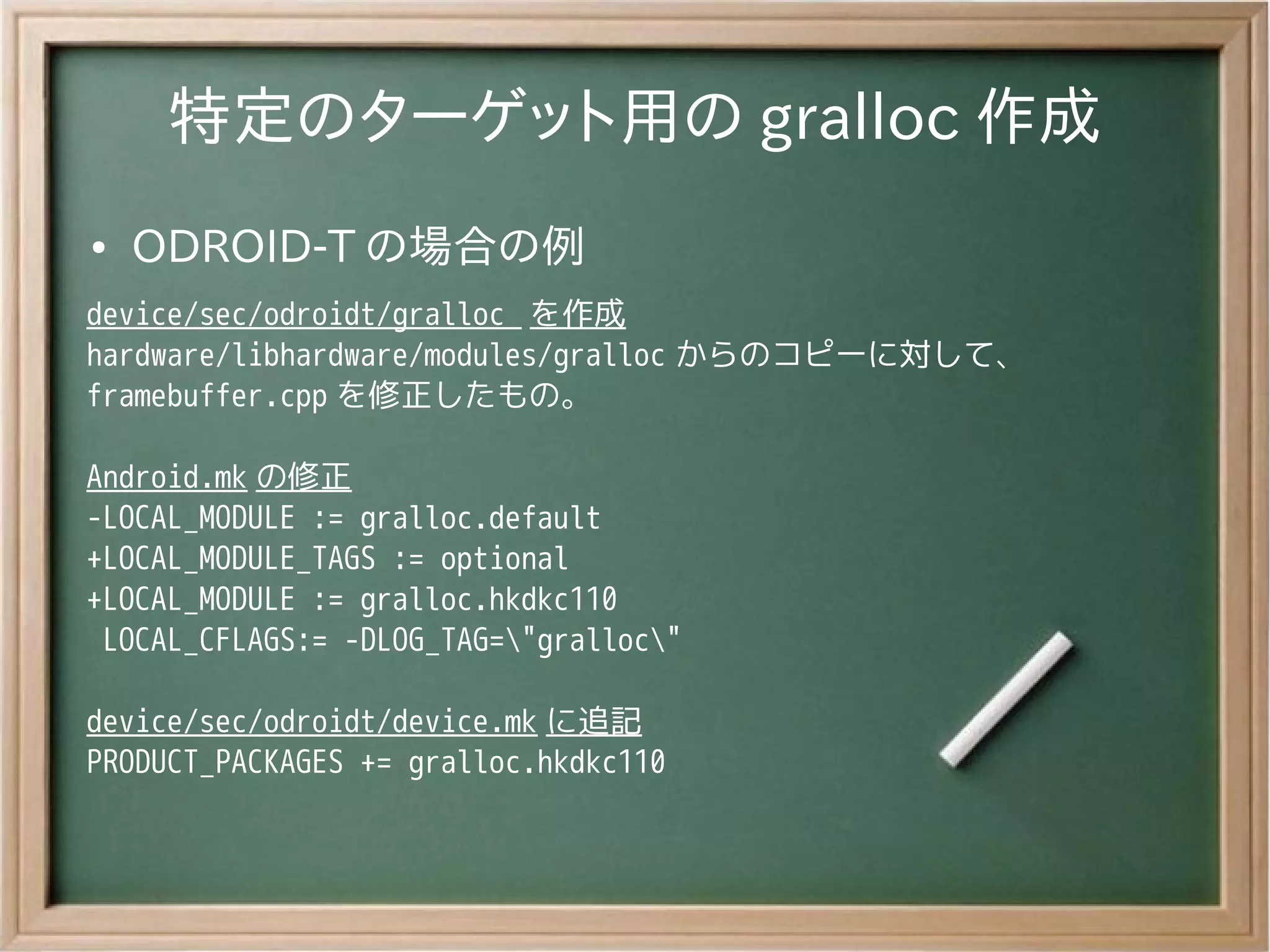

特定のターゲット用の gralloc 作成
● ODROID-T の場合の例
device/sec/odroidt/gralloc を作成
hardware/libhardware/modules/gralloc からのコピーに対して、
framebuffer.cpp を修正したもの。

Android.mk の修正
-LOCAL_MODULE := gralloc.default
+LOCAL_MODULE_TAGS := optional
+LOCAL_MODULE := gralloc.hkdkc110
LOCAL_CFLAGS:= -DLOG_TAG="gralloc"

device/sec/odroidt/device.mk に追記
PRODUCT_PACKAGES += gralloc.hkdkc110
