2015年度GPGPU実践基礎工学　第14回　GPGPU組込開発環境

2015年度GPGPU実践基礎工学　第14回　GPGPU組込開発環境

• 1.
  第14回 GPGPU組込開発環境 長岡技術科学大学 電気電子情報工学専攻出川智啓
• 2.

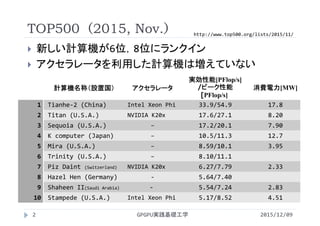

  TOP500（2015, Nov.）  新しい計算機が6位，8位にランクイン アクセラレータを利用した計算機は増えていない GPGPU実践基礎工学2 計算機名称（設置国） アクセラレータ 実効性能[PFlop/s] /ピーク性能 [PFlop/s] 消費電力[MW] 1 Tianhe‐2 (China) Intel Xeon Phi 33.9/54.9 17.8 2 Titan (U.S.A.) NVIDIA K20x 17.6/27.1 8.20 3 Sequoia (U.S.A.) − 17.2/20.1 7.90 4 K computer (Japan) − 10.5/11.3 12.7 5 Mira (U.S.A.) − 8.59/10.1 3.95 6 Trinity (U.S.A.) − 8.10/11.1 7 Piz Daint (Switzerland) NVIDIA K20x 6.27/7.79 2.33 8 Hazel Hen (Germany) ‐ 5.64/7.40 9 Shaheen II(Saudi Arabia) ‐ 5.54/7.24 2.83 10 Stampede (U.S.A.) Intel Xeon Phi 5.17/8.52 4.51 2015/12/09 http://www.top500.org/lists/2015/11/
• 3.

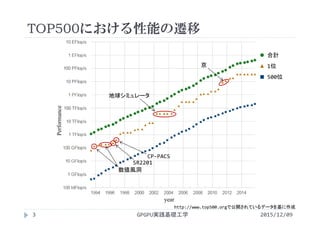

  TOP500における性能の遷移 GPGPU実践基礎工学3 year Performance 合計 1位 500位 京 地球シミュレータ 数値風洞 SR2201 CP‐PACS 2015/12/09 http://www.top500.orgで公開されているデータを基に作成
• 4.

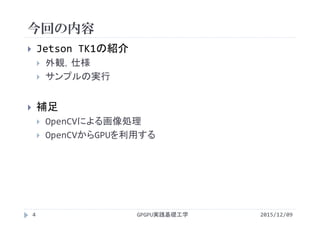

  今回の内容 GPGPU実践基礎工学  Jetson TK1の紹介  外観，仕様 サンプルの実行  補足  OpenCVによる画像処理  OpenCVからGPUを利用する 4 2015/12/09
• 5.

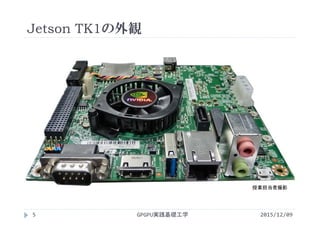

  Jetson TK1の外観 GPGPU実践基礎工学5 2015/12/09 授業担当者撮影
• 6.

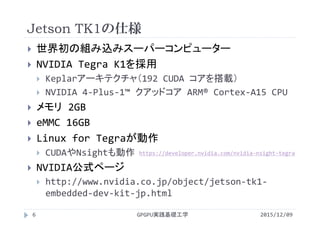

  Jetson TK1の仕様 GPGPU実践基礎工学6  世界初の組み込みスーパーコンピューター NVIDIA Tegra K1を採用  Keplarアーキテクチャ（192 CUDA コアを搭載）  NVIDIA 4‐Plus‐1™ クアッドコア ARM® Cortex‐A15 CPU  メモリ 2GB  eMMC 16GB  Linux for Tegraが動作  CUDAやNsightも動作  NVIDIA公式ページ  http://www.nvidia.co.jp/object/jetson‐tk1‐ embedded‐dev‐kit‐jp.html 2015/12/09 https://developer.nvidia.com/nvidia‐nsight‐tegra
• 7.

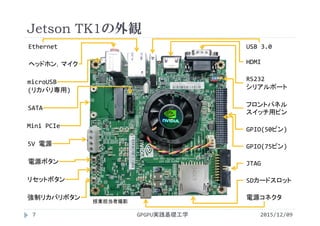

  Jetson TK1の外観 GPGPU実践基礎工学7 2015/12/09 電源ボタン リセットボタン 強制リカバリボタン 5V 電源 Mini PCIe SATA microUSB ヘッドホン，マイク EthernetUSB 3.0 HDMI RS232 シリアルポート フロントパネル スイッチ用ピン GPIO(75ピン) JTAG SDカードスロット 電源コネクタ GPIO(50ピン) (リカバリ専用) 授業担当者撮影
• 8.

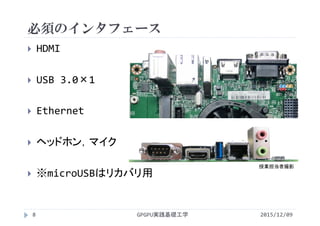

  必須のインタフェース GPGPU実践基礎工学8  HDMI  USB 3.0×1 Ethernet  ヘッドホン，マイク  ※microUSBはリカバリ用 2015/12/09 授業担当者撮影
• 9.

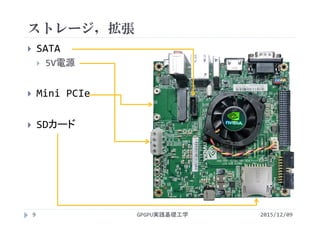

  ストレージ，拡張 GPGPU実践基礎工学9  SATA  5V電源 Mini PCIe  SDカード 2015/12/09
• 10.

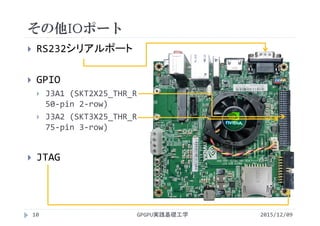

  その他IOポート 2015/12/09GPGPU実践基礎工学10  RS232シリアルポート  GPIO J3A1 (SKT2X25_THR_R  50‐pin 2‐row)  J3A2 (SKT3X25_THR_R  75‐pin 3‐row)  JTAG
• 11.

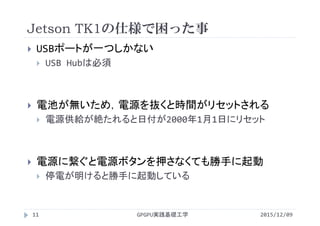

  Jetson TK1の仕様で困った事 GPGPU実践基礎工学11  USBポートが一つしかない USB Hubは必須  電池が無いため，電源を抜くと時間がリセットされる  電源供給が絶たれると日付が2000年1月1日にリセット  電源に繋ぐと電源ボタンを押さなくても勝手に起動  停電が明けると勝手に起動している 2015/12/09
• 12.

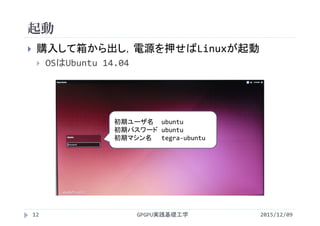

  起動 GPGPU実践基礎工学12  購入して箱から出し，電源を押せばLinuxが起動  OSはUbuntu 14.04 初期ユーザ名ubuntu 初期パスワード ubuntu 初期マシン名 tegra‐ubuntu 2015/12/09
• 13.

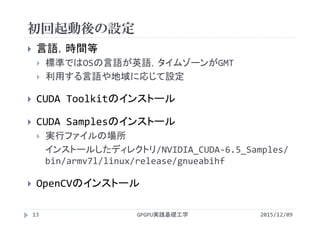

  初回起動後の設定 GPGPU実践基礎工学13  言語，時間等  標準ではOSの言語が英語，タイムゾーンがGMT 利用する言語や地域に応じて設定  CUDA Toolkitのインストール  CUDA Samplesのインストール  実行ファイルの場所 インストールしたディレクトリ/NVIDIA_CUDA‐6.5_Samples/ bin/armv7l/linux/release/gnueabihf  OpenCVのインストール 2015/12/09
• 14.

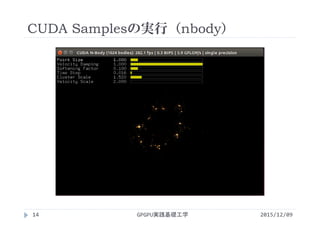

  CUDA Samplesの実行（nbody） 2015/12/09GPGPU実践基礎工学14
• 15.

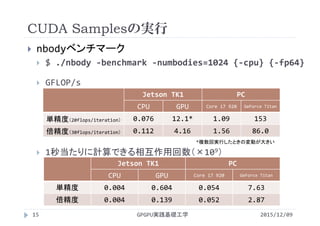

  CUDA Samplesの実行 2015/12/09GPGPU実践基礎工学15  nbodyベンチマーク $ ./nbody ‐benchmark ‐numbodies=1024 {‐cpu} {‐fp64}  GFLOP/s  1秒当たりに計算できる相互作用回数（×109） Jetson TK1 PC CPU GPU Core i7 920 GeForce Titan 単精度（20flops/iteration） 0.076 12.1* 1.09 153 倍精度（30flops/iteration） 0.112 4.16 1.56 86.0 Jetson TK1 PC CPU GPU Core i7 920 GeForce Titan 単精度 0.004 0.604 0.054 7.63 倍精度 0.004 0.139 0.052 2.87 *複数回実行したときの変動が大きい
• 16.

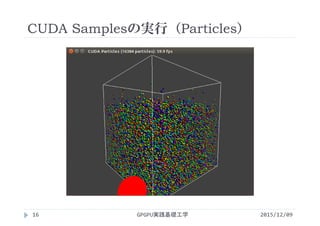

  CUDA Samplesの実行（Particles） 2015/12/09GPGPU実践基礎工学16
• 17.

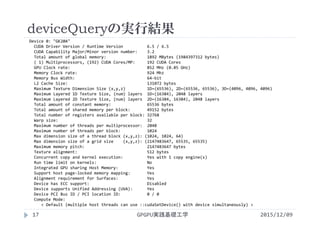

  deviceQueryの実行結果 2015/12/09GPGPU実践基礎工学17 Device 0: "GK20A" CUDA Driver Version / Runtime Version          6.5 / 6.5 CUDA Capability Major/Minor version number:    3.2 Total amount of global memory:                 1892 MBytes (1984397312 bytes) ( 1) Multiprocessors, (192) CUDA Cores/MP:     192 CUDA Cores GPU Clock rate:                                852 MHz (0.85 GHz) Memory Clock rate:                             924 Mhz Memory Bus Width:                              64‐bit L2 Cache Size:                                 131072 bytes Maximum Texture Dimension Size (x,y,z)         1D=(65536), 2D=(65536, 65536), 3D=(4096, 4096, 4096) Maximum Layered 1D Texture Size, (num) layers  1D=(16384), 2048 layers Maximum Layered 2D Texture Size, (num) layers  2D=(16384, 16384), 2048 layers Total amount of constant memory:               65536 bytes Total amount of shared memory per block:       49152 bytes Total number of registers available per block: 32768 Warp size:                                     32 Maximum number of threads per multiprocessor:  2048 Maximum number of threads per block:           1024 Max dimension size of a thread block (x,y,z): (1024, 1024, 64) Max dimension size of a grid size    (x,y,z): (2147483647, 65535, 65535) Maximum memory pitch:                          2147483647 bytes Texture alignment:                             512 bytes Concurrent copy and kernel execution:          Yes with 1 copy engine(s) Run time limit on kernels:                     No Integrated GPU sharing Host Memory:            Yes Support host page‐locked memory mapping:       Yes Alignment requirement for Surfaces:            Yes Device has ECC support:                        Disabled Device supports Unified Addressing (UVA):      Yes Device PCI Bus ID / PCI location ID:           0 / 0 Compute Mode: < Default (multiple host threads can use ::cudaSetDevice() with device simultaneously) >
• 18.

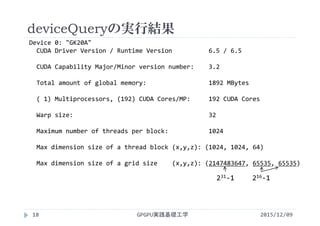

  deviceQueryの実行結果 2015/12/09GPGPU実践基礎工学18 Device 0: "GK20A" CUDA Driver Version / Runtime Version          6.5 / 6.5 CUDA Capability Major/Minor version number:    3.2 Total amount of global memory:                 1892 MBytes ( 1) Multiprocessors, (192) CUDA Cores/MP:     192 CUDA Cores Warp size:                                     32 Maximum number of threads per block:           1024 Max dimension size of a thread block (x,y,z): (1024, 1024, 64) Max dimension size of a grid size    (x,y,z): (2147483647, 65535, 65535) 231‐1 216‐1
• 19.

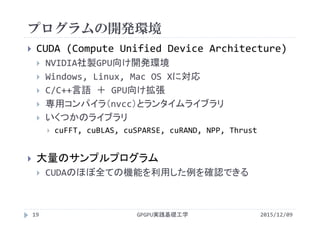

  プログラムの開発環境 GPGPU実践基礎工学19  CUDA (Compute Unified Device Architecture)  NVIDIA社製GPU向け開発環境 Windows, Linux, Mac OS Xに対応  C/C++言語 ＋ GPU向け拡張  専用コンパイラ（nvcc）とランタイムライブラリ  いくつかのライブラリ  cuFFT, cuBLAS, cuSPARSE, cuRAND, NPP, Thrust  大量のサンプルプログラム  CUDAのほぼ全ての機能を利用した例を確認できる 2015/12/09
• 20.

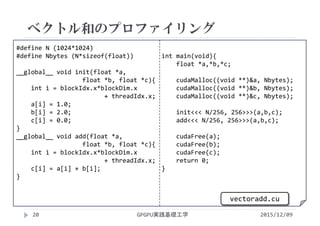

  #define N (1024*1024) #define Nbytes (N*sizeof(float)) __global__ void init(float *a, float *b, float *c){ int i= blockIdx.x*blockDim.x + threadIdx.x; a[i] = 1.0; b[i] = 2.0; c[i] = 0.0; } __global__ void add(float *a, float *b, float *c){ int i = blockIdx.x*blockDim.x + threadIdx.x; c[i] = a[i] + b[i]; } int main(void){ float *a,*b,*c; cudaMalloc((void **)&a, Nbytes); cudaMalloc((void **)&b, Nbytes); cudaMalloc((void **)&c, Nbytes); init<<< N/256, 256>>>(a,b,c); add<<< N/256, 256>>>(a,b,c); cudaFree(a); cudaFree(b); cudaFree(c); return 0; } ベクトル和のプロファイリング GPGPU実践基礎工学 vectoradd.cu 20 2015/12/09
• 21.

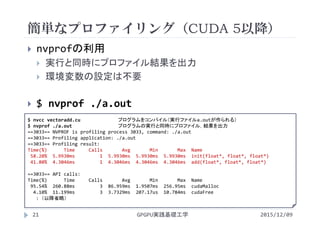

  簡単なプロファイリング（CUDA 5以降） GPGPU実践基礎工学21  nvprofの利用 実行と同時にプロファイル結果を出力  環境変数の設定は不要  $ nvprof ./a.out $ nvcc vectoradd.cu プログラムをコンパイル（実行ファイルa.outが作られる） $ nvprof ./a.out プログラムの実行と同時にプロファイル，結果を出力 ==3033== NVPROF is profiling process 3033, command: ./a.out ==3033== Profiling application: ./a.out ==3033== Profiling result: Time(%)      Time     Calls       Avg Min       Max  Name 58.20%  5.9930ms         1  5.9930ms  5.9930ms 5.9930ms init(float*, float*, float*) 41.80%  4.3046ms         1  4.3046ms  4.3046ms 4.3046ms add(float*, float*, float*) ==3033== API calls: Time(%)      Time     Calls       Avg Min       Max  Name 95.54%  260.88ms         3  86.959ms  1.9507ms  256.95ms  cudaMalloc 4.10%  11.199ms         3  3.7329ms  207.17us  10.784ms  cudaFree : （以降省略） 2015/12/09
• 22.

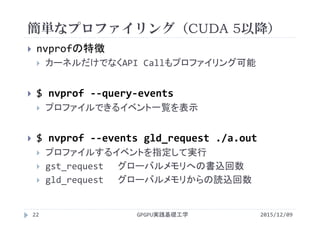

  簡単なプロファイリング（CUDA 5以降） GPGPU実践基礎工学22  nvprofの特徴 カーネルだけでなくAPI Callもプロファイリング可能  $ nvprof ‐‐query‐events  プロファイルできるイベント一覧を表示  $ nvprof ‐‐events gld_request ./a.out  プロファイルするイベントを指定して実行  gst_request グローバルメモリへの書込回数  gld_request グローバルメモリからの読込回数 2015/12/09
• 23.

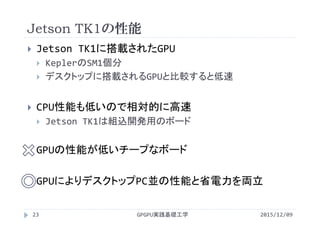

  Jetson TK1の性能 GPGPU実践基礎工学23  Jetson TK1に搭載されたGPU KeplerのSM1個分  デスクトップに搭載されるGPUと比較すると低速  CPU性能も低いので相対的に高速  Jetson TK1は組込開発用のボード  GPUの性能が低いチープなボード  GPUによりデスクトップPC並の性能と省電力を両立 2015/12/09
• 24.
  OpenCV for Tegra
• 25.

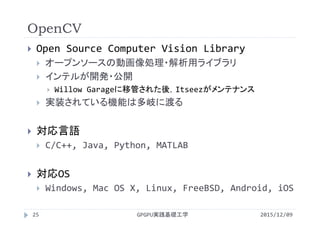

  OpenCV GPGPU実践基礎工学25  Open Source Computer Vision Library  オープンソースの動画像処理・解析用ライブラリ インテルが開発・公開  Willow Garageに移管された後，Itseezがメンテナンス  実装されている機能は多岐に渡る  対応言語  C/C++, Java, Python, MATLAB  対応OS  Windows, Mac OS X, Linux, FreeBSD, Android, iOS 2015/12/09
• 26.

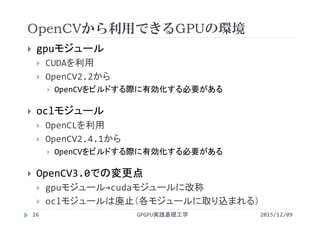

  OpenCVから利用できるGPUの環境 2015/12/09GPGPU実践基礎工学26  gpuモジュール  CUDAを利用 OpenCV2.2から  OpenCVをビルドする際に有効化する必要がある  oclモジュール  OpenCLを利用  OpenCV2.4.1から  OpenCVをビルドする際に有効化する必要がある  OpenCV3.0での変更点  gpuモジュール→cudaモジュールに改称  oclモジュールは廃止（各モジュールに取り込まれる）
• 27.

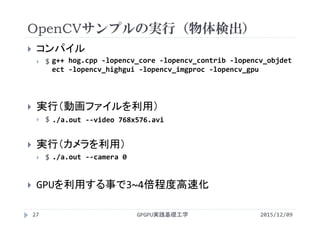

  OpenCVサンプルの実行（物体検出） GPGPU実践基礎工学27  コンパイル  $ 実行（動画ファイルを利用）  $  実行（カメラを利用）  $  GPUを利用する事で3~4倍程度高速化 2015/12/09 g++ hog.cpp ‐lopencv_core ‐lopencv_contrib ‐lopencv_objdet ect ‐lopencv_highgui ‐lopencv_imgproc ‐lopencv_gpu ./a.out ‐‐video 768x576.avi ./a.out ‐‐camera 0
• 28.

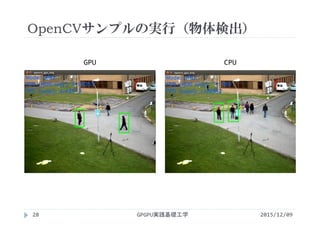

  OpenCVサンプルの実行（物体検出） GPGPU実践基礎工学28 2015/12/09 GPU CPU
• 29.

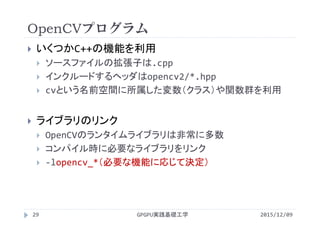

  OpenCVプログラム 2015/12/09GPGPU実践基礎工学29  いくつかC++の機能を利用  ソースファイルの拡張子は.cpp インクルードするヘッダはopencv2/*.hpp  cvという名前空間に所属した変数（クラス）や関数群を利用  ライブラリのリンク  OpenCVのランタイムライブラリは非常に多数  コンパイル時に必要なライブラリをリンク  ‐lopencv_*（必要な機能に応じて決定）
• 30.

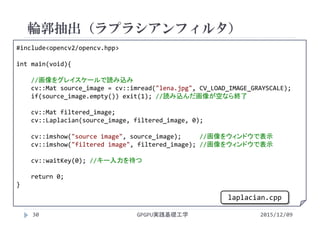

  輪郭抽出（ラプラシアンフィルタ） 2015/12/09GPGPU実践基礎工学30 #include<opencv2/opencv.hpp> int main(void){ //画像をグレイスケールで読み込み cv::Mat source_image = cv::imread("lena.jpg", CV_LOAD_IMAGE_GRAYSCALE); if(source_image.empty()) exit(1); //読み込んだ画像が空なら終了 cv::Mat filtered_image; cv::Laplacian(source_image, filtered_image, 0); cv::imshow("source image", source_image);     //画像をウィンドウで表示 cv::imshow("filtered image", filtered_image); //画像をウィンドウで表示 cv::waitKey(0); //キー入力を待つ return 0; } laplacian.cpp
• 31.

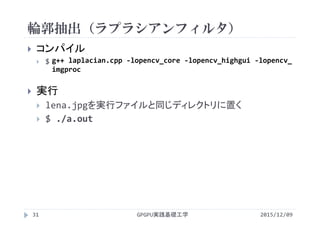

  輪郭抽出（ラプラシアンフィルタ） 2015/12/09GPGPU実践基礎工学31  コンパイル  $ 実行  lena.jpgを実行ファイルと同じディレクトリに置く  $ ./a.out g++ laplacian.cpp ‐lopencv_core ‐lopencv_highgui ‐lopencv_ imgproc
• 32.

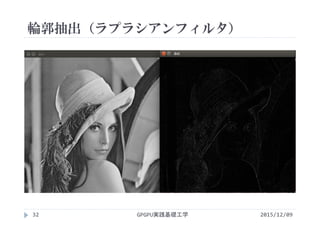

  輪郭抽出（ラプラシアンフィルタ） 2015/12/09GPGPU実践基礎工学32

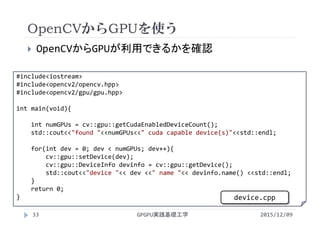

• 33.
  OpenCVからGPUを使う GPGPU実践基礎工学33  OpenCVからGPUが利用できるかを確認 #include<iostream> #include<opencv2/opencv.hpp> #include<opencv2/gpu/gpu.hpp> int main(void){ intnumGPUs = cv::gpu::getCudaEnabledDeviceCount(); std::cout<<"found "<<numGPUs<<" cuda capable device(s)"<<std::endl; for(int dev = 0; dev < numGPUs; dev++){ cv::gpu::setDevice(dev); cv::gpu::DeviceInfo devinfo = cv::gpu::getDevice(); std::cout<<"device "<< dev <<" name "<< devinfo.name() <<std::endl; } return 0; } 2015/12/09 device.cpp
• 34.

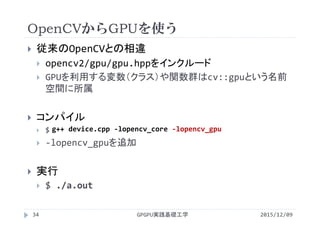

  OpenCVからGPUを使う 2015/12/09GPGPU実践基礎工学34  従来のOpenCVとの相違  opencv2/gpu/gpu.hppをインクルード GPUを利用する変数（クラス）や関数群はcv::gpuという名前 空間に所属  コンパイル  $  ‐lopencv_gpuを追加  実行  $ ./a.out g++ device.cpp ‐lopencv_core ‐lopencv_gpu
• 35.

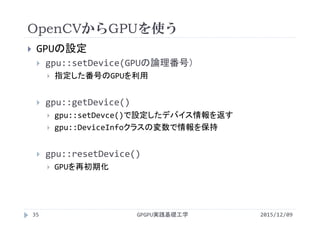

  OpenCVからGPUを使う 2015/12/09GPGPU実践基礎工学35  GPUの設定  gpu::setDevice(GPUの論理番号） 指定した番号のGPUを利用  gpu::getDevice()  gpu::setDevce()で設定したデバイス情報を返す  gpu::DeviceInfoクラスの変数で情報を保持  gpu::resetDevice()  GPUを再初期化

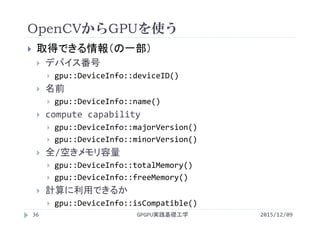

• 36.
  OpenCVからGPUを使う 2015/12/09GPGPU実践基礎工学36  取得できる情報（の一部）  デバイス番号 gpu::DeviceInfo::deviceID()  名前  gpu::DeviceInfo::name()  compute capability  gpu::DeviceInfo::majorVersion()  gpu::DeviceInfo::minorVersion()  全/空きメモリ容量  gpu::DeviceInfo::totalMemory()  gpu::DeviceInfo::freeMemory()  計算に利用できるか  gpu::DeviceInfo::isCompatible()
• 37.

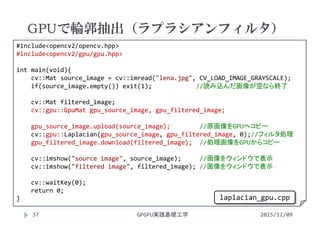

  GPUで輪郭抽出（ラプラシアンフィルタ） GPGPU実践基礎工学37  画像を開いてLaplacian（輪郭抽出フィルタをかける）#include<opencv2/opencv.hpp> #include<opencv2/gpu/gpu.hpp> int main(void){ cv::Mat source_image= cv::imread("lena.jpg", CV_LOAD_IMAGE_GRAYSCALE); if(source_image.empty()) exit(1);            //読み込んだ画像が空なら終了 cv::Mat filtered_image; cv::gpu::GpuMat gpu_source_image, gpu_filtered_image; gpu_source_image.upload(source_image); //原画像をGPUへコピー cv::gpu::Laplacian(gpu_source_image, gpu_filtered_image, 0);//フィルタ処理 gpu_filtered_image.download(filtered_image); //処理画像をGPUからコピー cv::imshow("source image", source_image);     //画像をウィンドウで表示 cv::imshow("filtered image", filtered_image); //画像をウィンドウで表示 cv::waitKey(0); return 0; } 2015/12/09 laplacian_gpu.cpp
• 38.

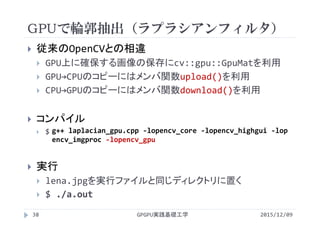

  GPUで輪郭抽出（ラプラシアンフィルタ） 2015/12/09GPGPU実践基礎工学38  従来のOpenCVとの相違  GPU上に確保する画像の保存にcv::gpu::GpuMatを利用 GPU→CPUのコピーにはメンバ関数upload()を利用  CPU→GPUのコピーにはメンバ関数download()を利用  コンパイル  $  実行  lena.jpgを実行ファイルと同じディレクトリに置く  $ ./a.out g++ laplacian_gpu.cpp ‐lopencv_core ‐lopencv_highgui ‐lop encv_imgproc ‐lopencv_gpu
• 39.

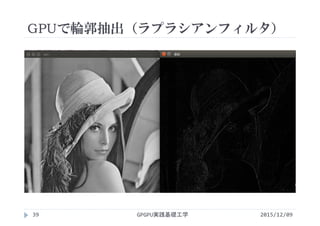

  GPUで輪郭抽出（ラプラシアンフィルタ） 2015/12/09GPGPU実践基礎工学39
• 40.

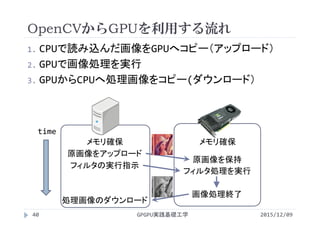

  OpenCVからGPUを利用する流れ 1. CPUで読み込んだ画像をGPUへコピー（アップロード） 2. GPUで画像処理を実行 3.GPUからCPUへ処理画像をコピー(ダウンロード） メモリ確保 メモリ確保 フィルタの実行指示 フィルタ処理を実行 処理画像のダウンロード 画像処理終了 time 2015/12/09GPGPU実践基礎工学40 原画像をアップロード 原画像を保持
• 41.

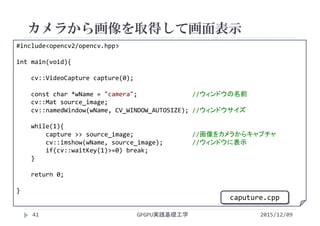

  カメラから画像を取得して画面表示 GPGPU実践基礎工学41  カメラで画像を取り込む  カラー #include<opencv2/opencv.hpp> intmain(void){ cv::VideoCapture capture(0); const char *wName = "camera";               //ウィンドウの名前 cv::Mat source_image; cv::namedWindow(wName, CV_WINDOW_AUTOSIZE); //ウィンドウサイズ while(1){ capture >> source_image;                //画像をカメラからキャプチャ cv::imshow(wName, source_image);        //ウィンドウに表示 if(cv::waitKey(1)>=0) break; } return 0; } 2015/12/09 caputure.cpp
• 42.

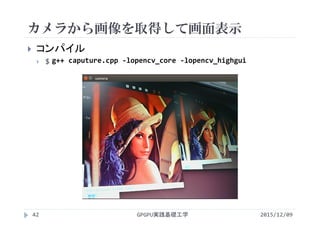

  カメラから画像を取得して画面表示 2015/12/09GPGPU実践基礎工学42  コンパイル  $g++ caputure.cpp ‐lopencv_core ‐lopencv_highgui
• 43.

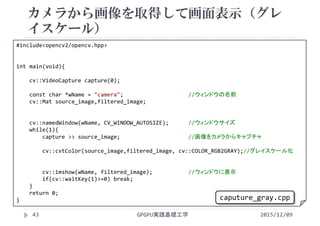

  カメラから画像を取得して画面表示（グレ イスケール） GPGPU実践基礎工学43  カメラで画像を取り込む  カラー #include<opencv2/opencv.hpp> intmain(void){ cv::VideoCapture capture(0); const char *wName = "camera";                    //ウィンドウの名前 cv::Mat source_image,filtered_image; cv::namedWindow(wName, CV_WINDOW_AUTOSIZE);      //ウィンドウサイズ while(1){ capture >> source_image;                     //画像をカメラからキャプチャ cv::cvtColor(source_image,filtered_image, cv::COLOR_RGB2GRAY);//グレイスケール化 cv::imshow(wName, filtered_image);           //ウィンドウに表示 if(cv::waitKey(1)>=0) break; } return 0; } 2015/12/09 caputure_gray.cpp
• 44.

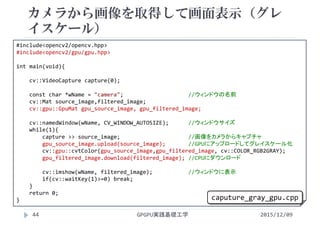

  カメラから画像を取得して画面表示（グレ イスケール） GPGPU実践基礎工学44  カメラで画像を取り込む  カラー #include<opencv2/opencv.hpp> #include<opencv2/gpu/gpu.hpp> intmain(void){ cv::VideoCapture capture(0); const char *wName = "camera";                    //ウィンドウの名前 cv::Mat source_image,filtered_image; cv::gpu::GpuMat gpu_source_image, gpu_filtered_image; cv::namedWindow(wName, CV_WINDOW_AUTOSIZE);      //ウィンドウサイズ while(1){ capture >> source_image;                     //画像をカメラからキャプチャ gpu_source_image.upload(source_image);       //GPUにアップロードしてグレイスケール化 cv::gpu::cvtColor(gpu_source_image,gpu_filtered_image, cv::COLOR_RGB2GRAY); gpu_filtered_image.download(filtered_image); //CPUにダウンロード cv::imshow(wName, filtered_image);           //ウィンドウに表示 if(cv::waitKey(1)>=0) break; } return 0; } 2015/12/09 caputure_gray_gpu.cpp
• 45.

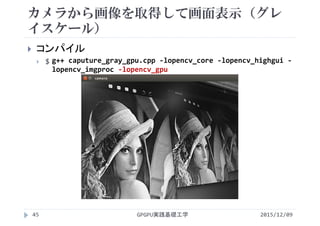

  カメラから画像を取得して画面表示（グレ イスケール） 2015/12/09GPGPU実践基礎工学45  コンパイル  $g++ caputure_gray_gpu.cpp ‐lopencv_core ‐lopencv_highgui ‐ lopencv_imgproc ‐lopencv_gpu
• 46.

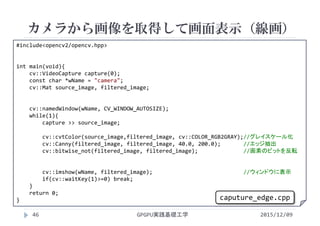

  カメラから画像を取得して画面表示（線画） GPGPU実践基礎工学46  カメラで画像を取り込む  カラー #include<opencv2/opencv.hpp> intmain(void){ cv::VideoCapture capture(0); const char *wName = "camera"; cv::Mat source_image, filtered_image; cv::namedWindow(wName, CV_WINDOW_AUTOSIZE); while(1){ capture >> source_image; cv::cvtColor(source_image,filtered_image, cv::COLOR_RGB2GRAY);//グレイスケール化 cv::Canny(filtered_image, filtered_image, 40.0, 200.0);       //エッジ抽出 cv::bitwise_not(filtered_image, filtered_image);              //画素のビットを反転 cv::imshow(wName, filtered_image);                            //ウィンドウに表示 if(cv::waitKey(1)>=0) break; } return 0; } 2015/12/09 caputure_edge.cpp
• 47.

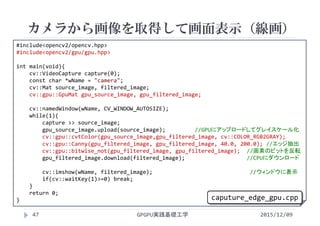

  カメラから画像を取得して画面表示（線画） GPGPU実践基礎工学47  カメラで画像を取り込む  カラー #include<opencv2/opencv.hpp> #include<opencv2/gpu/gpu.hpp> intmain(void){ cv::VideoCapture capture(0); const char *wName = "camera"; cv::Mat source_image, filtered_image; cv::gpu::GpuMat gpu_source_image, gpu_filtered_image; cv::namedWindow(wName, CV_WINDOW_AUTOSIZE); while(1){ capture >> source_image; gpu_source_image.upload(source_image);         //GPUにアップロードしてグレイスケール化 cv::gpu::cvtColor(gpu_source_image,gpu_filtered_image, cv::COLOR_RGB2GRAY); cv::gpu::Canny(gpu_filtered_image, gpu_filtered_image, 40.0, 200.0); //エッジ抽出 cv::gpu::bitwise_not(gpu_filtered_image, gpu_filtered_image); //画素のビットを反転 gpu_filtered_image.download(filtered_image);                   //CPUにダウンロード cv::imshow(wName, filtered_image);                              //ウィンドウに表示 if(cv::waitKey(1)>=0) break; } return 0; } 2015/12/09 caputure_edge_gpu.cpp
• 48.

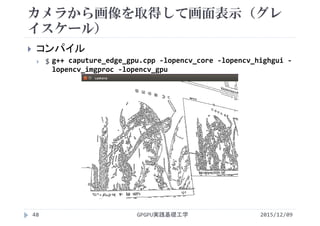

  カメラから画像を取得して画面表示（グレ イスケール） 2015/12/09GPGPU実践基礎工学48  コンパイル  $g++ caputure_edge_gpu.cpp ‐lopencv_core ‐lopencv_highgui ‐ lopencv_imgproc ‐lopencv_gpu
• 49.

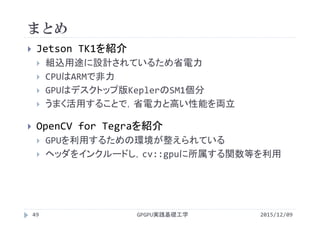

  まとめ 2015/12/09GPGPU実践基礎工学49  Jetson TK1を紹介  組込用途に設計されているため省電力 CPUはARMで非力  GPUはデスクトップ版KeplerのSM1個分  うまく活用することで，省電力と高い性能を両立  OpenCV for Tegraを紹介  GPUを利用するための環境が整えられている  ヘッダをインクルードし，cv::gpuに所属する関数等を利用
