1. SPANNING TREE ANALYSIS FOR PIT WIRELESS
AUTOMATIC BACKHAUL LINK FAILOVER
OLEH : LALU ARIOKI SETIADI

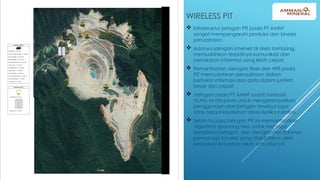

2. WIRELESS PIT
 Infrastruktur jaringan PIT pada PT AMNT
sangat mempengaruhi produksi dan kinerja
perusahaan.
 Adanya jaringan internet di area tambang,
memudahkan terjadinya komunikasi dan
pertukaran informasi yang lebih cepat.
 Pemanfaatan Jaringan fiber dan Wifi pada
PIT memudahkan perusahaan dalam
bertukar informasi dan data dalam jumlah
besar dan cepat.
 Jaringan pada PT AMNT sudah berbasis
VLAN, ini ditujukan untuk mengelompokkan
penggunaan dari jaringan tersebut agar
tidak terjadi kesalahan akses ketika instalasi.
 Selain itu juga jaringan PIT ini memanfaatkan
Algoritma spanning tree untuk menjaga
kestabilan jaringan, dan menghindari adanya
pemutusan koneksi yang diakibatkan oleh
kerusakan link pada salah satu jalur inti.

3. “
”
RUMUSAN MASALAH
 Fitur Spanning Tree digunakan untuk mengetahui
jalur terbaik yang digunakan dalam jaringan
 Mengetahui cost yang dikeluarkan pada masing
– masing port
 Mencegah terjadinya looping pada jaringan
yang memiliki redundant Link

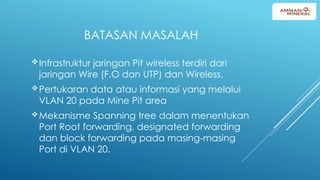

4. BATASAN MASALAH
Infrastruktur jaringan Pit wireless terdiri dari
jaringan Wire (F.O dan UTP) dan Wireless.
Pertukaran data atau informasi yang melalui
VLAN 20 pada Mine Pit area
Mekanisme Spanning tree dalam menentukan
Port Root forwarding, designated forwarding
dan block forwarding pada masing-masing
Port di VLAN 20.

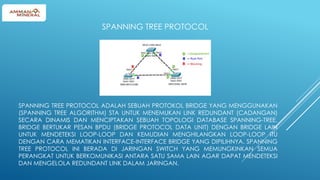

5. SPANNING TREE PROTOCOL ADALAH SEBUAH PROTOKOL BRIDGE YANG MENGGUNAKAN
(SPANNING TREE ALGORITHM) STA UNTUK MENEMUKAN LINK REDUNDANT (CADANGAN)
SECARA DINAMIS DAN MENCIPTAKAN SEBUAH TOPOLOGI DATABASE SPANNING-TREE.
BRIDGE BERTUKAR PESAN BPDU (BRIDGE PROTOCOL DATA UNIT) DENGAN BRIDGE LAIN
UNTUK MENDETEKSI LOOP-LOOP DAN KEMUDIAN MENGHILANGKAN LOOP-LOOP ITU
DENGAN CARA MEMATIKAN INTERFACE-INTERFACE BRIDGE YANG DIPILIHNYA. SPANNING
TREE PROTOCOL INI BERADA DI JARINGAN SWITCH YANG MEMUNGKINKAN SEMUA
PERANGKAT UNTUK BERKOMUNIKASI ANTARA SATU SAMA LAIN AGAR DAPAT MENDETEKSI
DAN MENGELOLA REDUNDANT LINK DALAM JARINGAN.
SPANNING TREE PROTOCOL

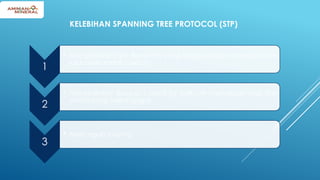

6. KELEBIHAN SPANNING TREE PROTOCOL (STP)
1
• Menghindari Trafic Bandwith yang tinggi dengan mesegmentasi
jalur akses melalui switch
2
• Menyediakan Backup / stand by path utk mencegah loop dan
switch yang failed/gagal
3
• Mencegah looping

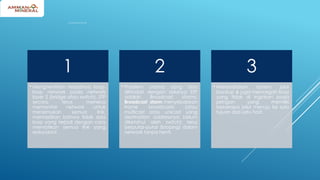

7. TUGAS UTAMA SPANNING TREE PROTOCOL(STP)
1
• Menghentikan terjadinya loop-
loop network pada network
layer 2 (bridge atau switch). STP
secara terus menerus
memonitor network untuk
menemukan semua link,
memastikan bahwa tidak ada
loop yang terjadi dengan cara
mematikan semua link yang
redundant.
2
• Problem utama yang bisa
dihindari dengan adanya STP
adalah Broadcast storms.
Broadcast storm menyebabkan
frame broadcasts (atau
multicast atau unicast yang
destination addressnya belum
diketahui oleh switch) terus
berputar-putar (looping) dalam
network tanpa henti.
3
• Menyediakan system jalur
backup & juga mencegah loop
yang tidak di inginkan pada
jaringan yang memiliki
beberapa jalur menuju ke satu
tujuan dari satu host.

8. CARA KERJA SPANNING TREE PROTOCOL (STP)
• Menentukan root bridge.
Root bridge dari spanning tree adalah bridge dengan bridge ID terkecil
(terendah). Tiap bridge mempunyai unique identifier (ID) dan sebuah priority
number yang bisa dikonfigurasi. Untuk membandingkan dua bridge ID, priority
number yang pertama kali dibandingkan. Jika priority number antara kedua
bridge tersebut sama, maka yang akan dibandingkan selanjutnya adalah
MAC addresses. Sebagai contoh, jika switches A (MAC=0000.0000.1111) dan B
(MAC=0000.0000.2222) memiliki priority number yang sama, misalnya 10, maka
switch A yang akan dipilih menjadi root bridge. Jika admin jaringan ingin switch
B yang jadi root bridge, maka priority number switch B harus lebih kecil dari 10.

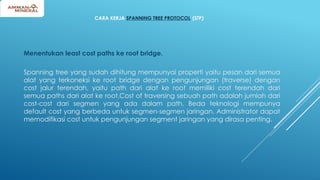

9. CARA KERJA SPANNING TREE PROTOCOL (STP)
Menentukan least cost paths ke root bridge.
Spanning tree yang sudah dihitung mempunyai properti yaitu pesan dari semua
alat yang terkoneksi ke root bridge dengan pengunjungan (traverse) dengan
cost jalur terendah, yaitu path dari alat ke root memiliki cost terendah dari
semua paths dari alat ke root.Cost of traversing sebuah path adalah jumlah dari
cost-cost dari segmen yang ada dalam path. Beda teknologi mempunya
default cost yang berbeda untuk segmen-segmen jaringan. Administrator dapat
memodifikasi cost untuk pengunjungan segment jaringan yang dirasa penting.

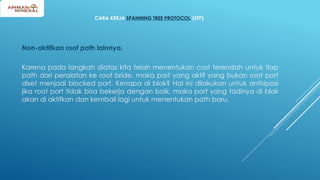

10. CARA KERJA SPANNING TREE PROTOCOL (STP)
Non-aktifkan root path lainnya.
Karena pada langkah diatas kita telah menentukan cost terendah untuk tiap
path dari peralatan ke root bride, maka port yang aktif yang bukan root port
diset menjadi blocked port. Kenapa di blok? Hal ini dilakukan untuk antisipasi
jika root port tidak bisa bekerja dengan baik, maka port yang tadinya di blok
akan di aktifkan dan kembali lagi untuk menentukan path baru.

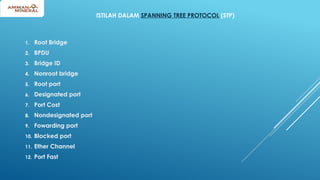

11. ISTILAH DALAM SPANNING TREE PROTOCOL (STP)
1. Root Bridge
2. BPDU
3. Bridge ID
4. Nonroot bridge
5. Root port
6. Designated port
7. Port Cost
8. Nondesignated port
9. Fowarding port
10. Blocked port
11. Ether Channel
12. Port Fast

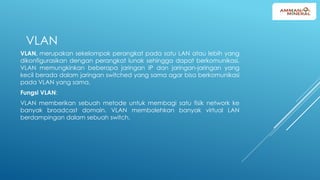

12. VLAN
VLAN, merupakan sekelompok perangkat pada satu LAN atau lebih yang
dikonfigurasikan dengan perangkat lunak sehingga dapat berkomunikasi.
VLAN memungkinkan beberapa jaringan IP dan jaringan-jaringan yang
kecil berada dalam jaringan switched yang sama agar bisa berkomunikasi
pada VLAN yang sama.
Fungsi VLAN:
VLAN memberikan sebuah metode untuk membagi satu fisik network ke
banyak broadcast domain. VLAN membolehkan banyak virtual LAN
berdampingan dalam sebuah switch.

13. JENIS VLAN :
 Default VLAN, adalah VLAN yang sudah ada sejak pertama kali switch
dihidupkan. Default VLAN adalah VLAN 1
 Data VLAN, adalah VLAN yang hanya mengatur trafik data pada VLAN.
 Native VLAN adalah sebuah aturan yang memungkin switch berinteraksi
dengan perangkat lain untuk melintaskan paket VLAN.
 Voice VLAN, adalah VLAN yang mendukung voip dan dikhususkan untuk
komunikasi data suara pada VLAN.
 Management VLAN, adalah VLAN yang dikonfigurasi untuk management
switch.

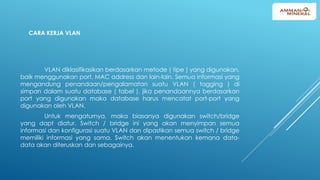

14. CARA KERJA VLAN
VLAN diklasifikasikan berdasarkan metode ( tipe ) yang digunakan,
baik menggunakan port, MAC address dan lain-lain. Semua informasi yang
mengandung penandaan/pengalamatan suatu VLAN ( tagging ) di
simpan dalam suatu database ( tabel ), jika penandaannya berdasarkan
port yang digunakan maka database harus mencatat port-port yang
digunakan oleh VLAN.
Untuk mengaturnya, maka biasanya digunakan switch/bridge
yang dapt diatur. Switch / bridge ini yang akan menyimpan semua
informasi dan konfigurasi suatu VLAN dan dipastikan semua switch / bridge
memiliki informasi yang sama. Switch akan menentukan kemana data-
data akan diteruskan dan sebagainya.

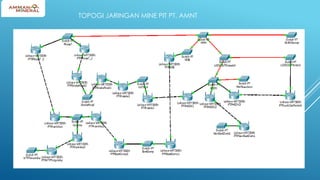

15. TOPOGI JARINGAN MINE PIT PT. AMNT

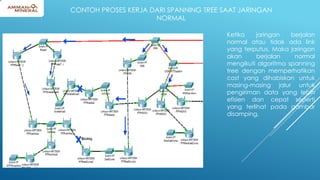

16. CONTOH PROSES KERJA DARI SPANNING TREE SAAT JARINGAN
NORMAL
Ketika jaringan berjalan
normal atau tidak ada link
yang terputus. Maka jaringan
akan berjalan normal
mengikuti algoritma spanning
tree dengan memperhatikan
cost yang dihabiskan untuk
masing-masing jalur untuk
pengiriman data yang lebih
efisien dan cepat seperti
yang terlihat pada gambar
disamping.

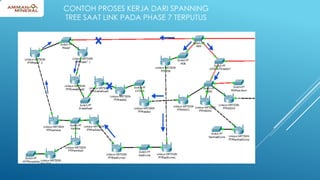

17. CONTOH PROSES KERJA DARI SPANNING
TREE SAAT LINK PADA PHASE 7 TERPUTUS

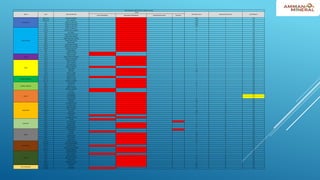

18. TABLE SPANNING TREE SWITCH PIT WIRELESS VLAN20
SWITCH PORT PORT DESCRIPTION
STATUS
PORT PATCH COST DESIGNATED PATH COST PORT PRIORITY
ROOT FORWARDING DESIGNATED FORWARDING DESIGNATED BLOCKING BLOCKING
MMA (200.3)
TWE1/0/12 TRUNK-TO-DISPATCH 2000 0 128
TWE1/0/20 WLC-6-PRIMARY 2000 0 128
PO1 TRUNK-TO-MINE-9300 2000 0 128
PO2 TRUNK-TO-MINE-MMA 2000 0 128
PO13 TRUNK-TO-CON-C950 500 0 128
MMA (200.246)
Gi1/41 TRUNK-TO-MINE-MTC 4 2 128
Gi1/45 PTP-WTP-MMA-CAMBIUM 19 2 128
TE7/4 WLC-MINE-2 2 2 128
Gi8/1 TRUNK-MINE-TYRE-SHOP 4 2 128
Gi8/2 TRUNK-MINE-TRAINING 4 2 128
Gi8/5 TRUNK-MINE-SHIFT-CHANGE 4 2 128
Gi8/6 TRUNK-MINE-ELECTRIC 4 2 128
Gi8/7 TRUNK-PHASE7 4 2 128
Gi8/9 TRUNK-MINE-CRUSHER 4 2 128
Gi8/10 TRUNK-MINE-MAGAZINE 4 2 128
Gi8/16 TRUNK-TO-MMA-TKU 4 2 128
PO1 ETHERCHANNEL 3 2 128
PO2 CONNECT-TO-9500 2 0 128
MOB
Gi1/1 TRUNK-TO-MMA 4 2 128
Gi1/7 BHCM-MOB-TO-EASTDUMP 4 6 128
Gi1/8 TRUNK-TO-MOB-200.9 4 6 128
HGDK
Gi1/1 TRUNK-TO-MWM 4 6 128
Gi1/3 LINK -TO-KATALA 4 6 128
Gi1/4 CAM-LINK-NEW-E 19 6 128
Gi1/5 TRUNK-TO-DISPATCH 4 2 128
Gi1/6 ALERT-HGDK 19 6 128
Gi1/7 RECTIFIER 100 6 128
Gi1/8 AP1532-2-HGDK 4 6 128
Gi1/9 AP-1562-ROOT 4 6 128
DISPATCH LOOKOUT
TE1/1/1 TRUNK-TO-MMA 2 0 128
TE1/1/2 TRUNK-TO-HGDK 4 2 128
TE1/1/3 TRUNK-TO-LOOKOUT 4 2 128
LOOKOUT MEETING
Gi0/1 WAP-INDOOR 19 6 128
Gi0/2 UPS-222.170 19 6 128
Gi0/14 TRUNK-TO-HGDK 4 6 128
Gi0/15 TRUNK-TO-DISPATCH 4 4 128
PHASE 7
Gi1/1 TO-MMA 4 2 128
Gi1/2 Link to PH016 4 6 128
Gi1/3 TO-SNAKEROAD 4 6 112
Gi1/4 TO-TONGOLOKA 4 6 112
Gi1/5 POWER-ALERT 19 6 128
Gi1/6 RECTIFIER 100 6 128
SNAKE ROAD
FA0/12 TO-PONDOK-KATALA 19 10 128
FA0/11 TO-KATALA-PON 19 10 128
FA0/8 CISCO 1532 ROOT 19 10 128
FA0/7 AP1532 SNAKE-2 19 10 128
FA0/6 RECTIFIER 100 10 128
FA0/1 POWER ALERT 100 10 128
Gi0/1 TO-PHASE7 4 6 128
Gi0/2 TO-KATALA-SHELTER 4 10 128
EASTDUMP
Gi1/1 TO-MOB 4 6 128
Gi1/2 TO-TONGOLOKA 4 10 128
FA1/1 CISCO-AP-ROOT 19 10 128
FA1/5 POWER-ALERT 19 10 128
FA1/8 CISCO-AP-ROOT-PIT 19 10 128

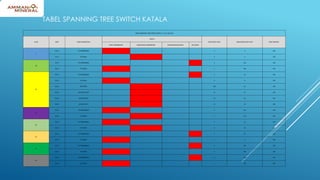

KATALA
Gi1/1 TO-SNAKEROAD 4 10 128
Gi1/2 TO-HGDK 4 6 128
FA1/1 RECTIFIER 100 10 128
FA1/2 ELECTRIC-ALERT 19 10 128
FA1/3 AP1532-ROOT 19 10 128
FA1/5 AP1562-ROOT 19 10 128
SHIFTCHANGE
Gi1/0/31 JET-DIRECT-POWER 100 6 128
Gi1/0/46 AP-1532-SHIFTCHANGE 4 6 128
Gi1/1/1 TRUNK-TO-MMA 4 2 128
Gi1/1/2 TRUNK-TO-MINE-TRAINING 4 6 128
Gi1/1/3 TRUNIK-LUBESKID 4 6 128
KANLOKA
Gi1/1 LINK-TO-EASTDUMP 4 10 128
Gi1/2 LINK-TO-PHASE7 4 6 128
FA1/1 LINK-TO-KANLOKA 19 10 128
FA1/2 MINE-WAP-1532-LW-2 19 10 128
FA1/4 POWER-ALERT 19 10 128
FA1/5 MINE-WAP-1532-LW 19 10 128
FA1/8 DC-RECTIFIER 100 10 128
WTP-TONGOLOKA
Gi1/0/21 AP-1532 100 29 128
Gi1/0/24 TO-KANLOKA 19 10 128

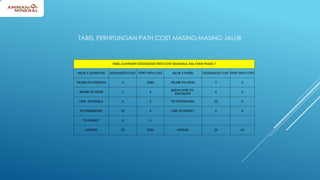

19. TABEL PERHITUNGAN PATH COST MASING-MASING JALUR
TABEL SUMMARY DESIGNATED PATH COST BACKHAUL FAIL OVER PHASE 7
JALUR 1 (DISPATCH) DESIGNATED COST PORT PATH COST JALUR 2 (MOB) DESIGNATED COST PORT PATH COST
TRUNK-TO-DISPATCH 0 2000 TRUNK-TO-MMA 2 4
TRUNK-TO-HGDK 2 4 BHCM-MOB-TO-
EASTDUMP 6 4
LINK -TO-KATALA 6 4 TO-TONGOLOKA 10 4
TO-SNAKEROAD 10 4 LINK-TO-PHASE7 6 4
TO-PHASE7 6 4
JUMLAH 24 2016 JUMLAH 24 16

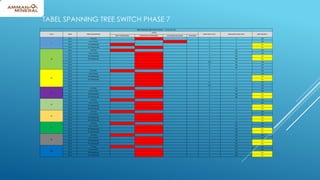

20. TABEL SPANNING TREE SWITCH PHASE 7
TABLE SPANNING TREE SWITCH PHASE 7 - 10.151.222.209
VLAN PORT PORT DESCRIPTION
STATUS
PORT PATCH COST DESIGNATED PATH COST PORT PRIORITY
ROOT FORWARDING DESIGNATED FORWARDING DESIGNATED BLOCKING BLOCKING
1
Gi1/1 TO-MMA 4 4 128
Gi1/2 Link to PH016 4 4 128
Gi1/3 TO-SNAKEROAD 4 0 112
Gi1/4 TO-TONGOLOKA 4 4 112
18
Gi1/1 TO-MMA 4 502 128
Gi1/2 Link to PH016 4 506 128
Gi1/3 TO-SNAKEROAD 4 506 112
Gi1/4 TO-TONGOLOKA 4 506 112
Gi1/7 100 506 128
Gi1/8 19 506 128
Gi1/11 19 506 128
20
Gi1/1 TO-MMA 4 2 128
Gi1/2 Link to PH016 4 6 128
Gi1/3 TO-SNAKEROAD 4 6 112
Gi1/4 TO-TONGOLOKA 4 6 112
Gi1/5 19 6 128
Gi1/6 100 6 128
21
Gi1/1 TO-MMA 4 502 128
Gi1/2 Link to PH016 4 506 128
Gi1/3 TO-SNAKEROAD 4 506 112
Gi1/4 TO-TONGOLOKA 4 506 112
22
Gi1/1 TO-MMA 4 2 128
Gi1/2 Link to PH016 4 6 128
Gi1/3 TO-SNAKEROAD 4 6 112
Gi1/4 TO-TONGOLOKA 4 6 112
23
Gi1/1 TO-MMA 4 2 128
Gi1/2 Link to PH016 4 6 128
Gi1/3 TO-SNAKEROAD 4 6 112
Gi1/4 TO-TONGOLOKA 4 6 112
32
Gi1/1 TO-MMA 4 502 128
Gi1/2 Link to PH016 4 506 128
Gi1/3 TO-SNAKEROAD 4 506 112
Gi1/4 TO-TONGOLOKA 4 506 112
90
Gi1/1 TO-MMA 4 502 128
Gi1/2 Link to PH016 4 506 128
Gi1/3 TO-SNAKEROAD 4 506 112
Gi1/4 TO-TONGOLOKA 4 506 112
168
Gi1/1 TO-MMA 4 502 128
Gi1/2 Link to PH016 4 506 128
Gi1/3 TO-SNAKEROAD 4 506 112
Gi1/4 TO-TONGOLOKA 4 506 112

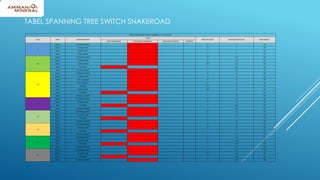

21. TABLE SPANNING TREE SWITCH SNAKEROAD - 10.151.222.203
VLAN PORT PORT DESCRIPTION
STATUS
PORT PATCH COST DESIGNATED PATH COST PORT PRIORITY
ROOT FORWARDING DESIGNATED FORWARDING DESIGNATED BLOCKING BLOCKING
1
FA0/12 TO-PONDOK-KATALA 19 0 128
FA0/11 TO-KATALA-PON 19 0 128
FA0/1 POWER ALERT 4 0 128
FA0/2 ALARM CARDAX 4 0 128
18
FA0/12 TO-PONDOK-KATALA 19 510 128
FA0/11 TO-KATALA-PON 19 510 128
FA0/2 ALARM CARDAX 100 510 128
Gi0/1 TO-PHASE7 4 506 128
Gi0/2 TO-KATAL-SHELTER 4 510 128
20
FA0/12 TO-PONDOK-KATALA 19 10 128
FA0/11 TO-KATALA-PON 19 10 128
FA0/8 CISCO 1532 ROOT 19 10 128
FA0/7 AP1532 SNAKE-2 19 10 128
FA0/6 RECTIFIER 100 10 128
FA0/1 POWER ALERT 100 10 128
Gi0/1 TO-PHASE7 4 6 128
Gi0/2 TO-KATALA-SHELTER 4 10 128
21
FA0/12 TO-PONDOK-KATALA 19 510 128
FA0/11 TO-KATALA-PON 19 510 128
Gi0/1 TO-PHASE7 4 506 128
Gi0/2 TO-KATALA-SHELTER 4 510 128
22
FA0/12 TO-PONDOK-KATALA 19 10 128
FA0/11 TO-KATALA-PON 19 10 128
Gi0/1 TO-PHASE7 4 6 128
Gi0/2 TO-KATALA-SHELTER 4 10 128
23
FA0/12 TO-PONDOK-KATALA 19 10 128
FA0/11 TO-KATALA-PON 19 10 128
Gi0/1 TO-PHASE7 4 6 128
Gi0/2 TO-KATALA-SHELTER 4 10 128
32
FA0/12 TO-PONDOK-KATALA 19 510 128
FA0/11 TO-KATALA-PON 19 510 128
Gi0/1 TO-PHASE7 4 506 128
Gi0/2 TO-KATALA-SHELTER 4 510 128
90
FA0/12 TO-PONDOK-KATALA 19 510 128
FA0/11 TO-KATALA-PON 19 510 128
Gi0/1 TO-PHASE7 4 506 128
Gi0/2 TO-KATALA-SHELTER 4 510 128
TABEL SPANNING TREE SWITCH SNAKEROAD

22. TABLE SPANNING TREE SWITCH KATALA- 10.151.222.204
VLAN PORT PORT DESCRIPTION
STATUS
PORT PATCH COST DESIGNATED PATH COST PORT PRIORITY
ROOT FORWARDING DESIGNATED FORWARDING DESIGNATED BLOCKING BLOCKING
1
Gi1/1 TO-SNAKEROAD 4 0 128
Gi1/2 TO-HGDK 4 4 128
18
Gi1/1 TO-SNAKEROAD 4 510 128
Gi1/2 TO-HGDK 4 506 128
20
Gi1/1 TO-SNAKEROAD 4 10 128
Gi1/2 TO-HGDK 4 6 128
FA1/1 RECTIFIER 100 10 128
FA1/2 ELECTRIC-ALERT 19 10 128
FA1/3 AP1532-ROOT 19 10 128
FA1/5 AP1562-ROOT 19 10 128
21
Gi1/1 TO-SNAKEROAD 4 510 128
Gi1/2 TO-HGDK 4 514 128
22
Gi1/1 TO-SNAKEROAD 4 10 128
Gi1/2 TO-HGDK 4 14 128
23
Gi1/1 TO-SNAKEROAD 4 10 128
Gi1/2 TO-HGDK 4 6 128
32
Gi1/1 TO-SNAKEROAD 4 510 128
Gi1/2 TO-HGDK 4 506 128
90
Gi1/1 TO-SNAKEROAD 4 510 128
Gi1/2 TO-HGDK 4 506 128
TABEL SPANNING TREE SWITCH KATALA

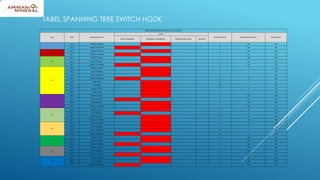

23. TABLE SPANNING TREE SWITCH HGDK- 10.151.222.214
VLAN PORT PORT DESCRIPTION
STATUS
PORT PATCH COST DESIGNATED PATH COST PORT PRIORITY
ROOT FORWARDING DESIGNATED FORWARDING DESIGNATED BLOCKING BLOCKING
1
Gi1/1 TRUNK-TO-MWM 4 506 128
Gi1/5 TRUNK-TO-DISPATCH 4 502 128
13
Gi1/1 TRUNK-TO-MWM 4 506 128
Gi1/5 TRUNK-TO-DISPATCH 4 502 128
18
Gi1/1 TRUNK-TO-MWM 4 506 128
Gi1/3 LINK -TO-KATALA 4 506 128
Gi1/5 TRUNK-TO-DISPATCH 4 502 128
20
Gi1/1 TRUNK-TO-MWM 4 6 128
Gi1/3 LINK -TO-KATALA 4 6 128
Gi1/4 CAM-LINK-NEW-E 19 6 128
Gi1/5 TRUNK-TO-DISPATCH 4 2 128
Gi1/6 ALERT-HGDK 19 6 128
Gi1/7 RECTIFIER 100 6 128
Gi1/8 AP1532-2-HGDK 4 6 128
Gi1/9 AP-1562-ROOT 4 6 128
21
Gi1/1 TRUNK-TO-MWM 4 518 128
Gi1/3 LINK -TO-KATALA 4 514 128
Gi1/4 CAM-LINK-NEW-E 19 518 128
Gi1/5 TRUNK-TO-DISPATCH 4 518 128
22
Gi1/1 TRUNK-TO-MWM 4 18 128
Gi1/3 LINK -TO-KATALA 4 14 128
Gi1/4 CAM-LINK-NEW-E 19 18 128
Gi1/5 TRUNK-TO-DISPATCH 4 18 128
23
Gi1/1 TRUNK-TO-MWM 4 6 128
Gi1/3 LINK -TO-KATALA 4 6 128
Gi1/4 CAM-LINK-NEW-E 19 6 128
Gi1/5 TRUNK-TO-DISPATCH 4 2 128
32
Gi1/1 TRUNK-TO-MWM 4 506 128
Gi1/3 LINK -TO-KATALA 4 506 128
Gi1/5 TRUNK-TO-DISPATCH 4 502 128
90
Gi1/1 TRUNK-TO-MWM 4 506 128
Gi1/3 LINK -TO-KATALA 4 506 128
Gi1/5 TRUNK-TO-DISPATCH 4 502 128
168
Gi1/1 TRUNK-TO-MWM 4 506 128
Gi1/3 LINK -TO-KATALA 4 506 128
Gi1/5 TRUNK-TO-DISPATCH 4 502 128
TABEL SPANNING TREE SWITCH HGDK

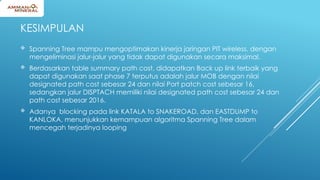

24. KESIMPULAN
 Spanning Tree mampu mengoptimakan kinerja jaringan PIT wireless, dengan
mengeliminasi jalur-jalur yang tidak dapat digunakan secara maksimal.
 Berdasarkan table summary path cost, didapatkan Back up link terbaik yang
dapat digunakan saat phase 7 terputus adalah jalur MOB dengan nilai
designated path cost sebesar 24 dan nilai Port patch cost sebesar 16,
sedangkan jalur DISPTACH memiliki nilai designated path cost sebesar 24 dan
path cost sebesar 2016.
 Adanya blocking pada link KATALA to SNAKEROAD, dan EASTDUMP to
KANLOKA, menunjukkan kemampuan algoritma Spanning Tree dalam
mencegah terjadinya looping
