1. Irsal Shabirin 7411040038
D4 IT - B

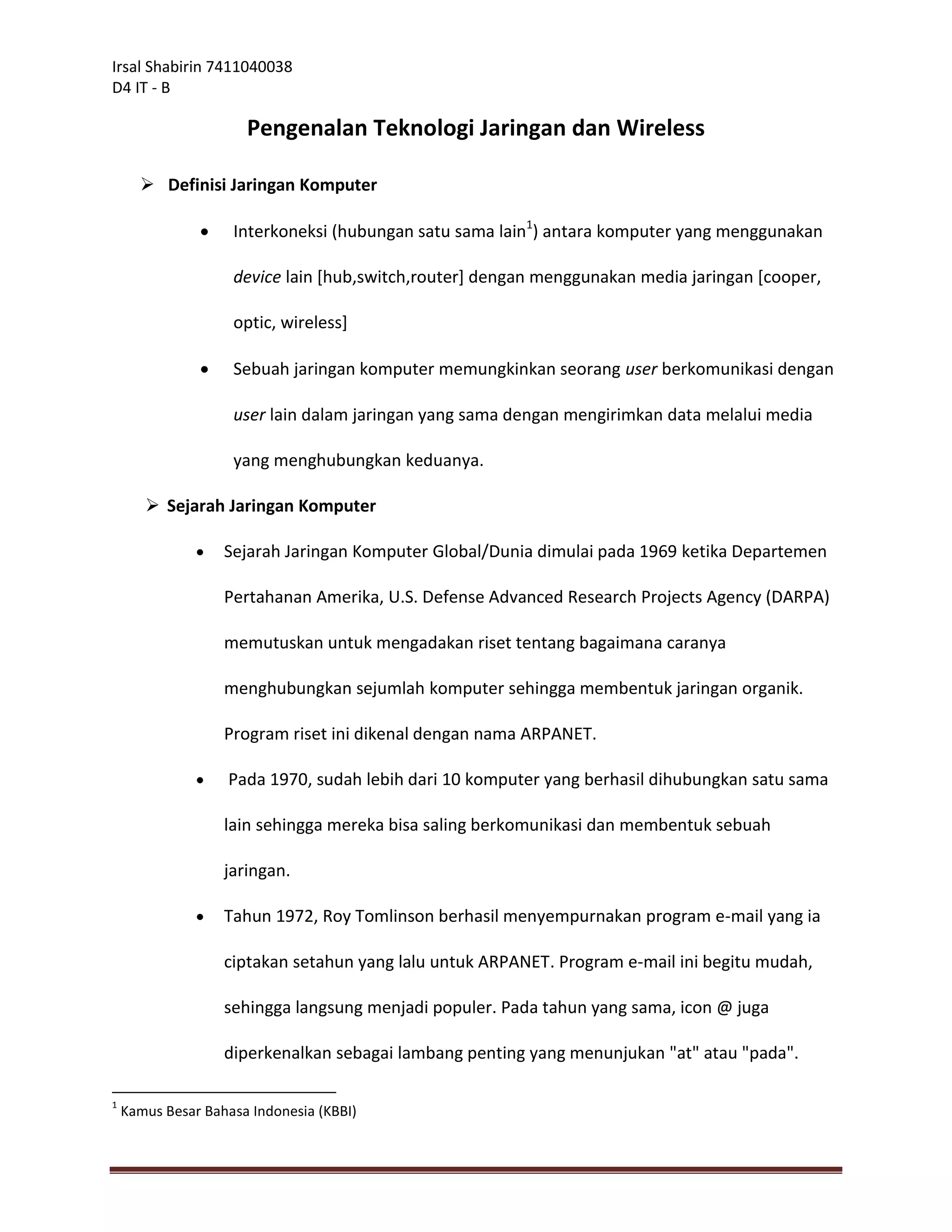

Pengenalan Teknologi Jaringan dan Wireless
 Definisi Jaringan Komputer
 Interkoneksi (hubungan satu sama lain1) antara komputer yang menggunakan
device lain [hub,switch,router] dengan menggunakan media jaringan [cooper,
optic, wireless]
 Sebuah jaringan komputer memungkinkan seorang user berkomunikasi dengan
user lain dalam jaringan yang sama dengan mengirimkan data melalui media
yang menghubungkan keduanya.
 Sejarah Jaringan Komputer
 Sejarah Jaringan Komputer Global/Dunia dimulai pada 1969 ketika Departemen
Pertahanan Amerika, U.S. Defense Advanced Research Projects Agency (DARPA)
memutuskan untuk mengadakan riset tentang bagaimana caranya
menghubungkan sejumlah komputer sehingga membentuk jaringan organik.
Program riset ini dikenal dengan nama ARPANET.
 Pada 1970, sudah lebih dari 10 komputer yang berhasil dihubungkan satu sama
lain sehingga mereka bisa saling berkomunikasi dan membentuk sebuah
jaringan.
 Tahun 1972, Roy Tomlinson berhasil menyempurnakan program e-mail yang ia
ciptakan setahun yang lalu untuk ARPANET. Program e-mail ini begitu mudah,
sehingga langsung menjadi populer. Pada tahun yang sama, icon @ juga
diperkenalkan sebagai lambang penting yang menunjukan "at" atau "pada".
1
Kamus Besar Bahasa Indonesia (KBBI)

2. Irsal Shabirin 7411040038
D4 IT - B

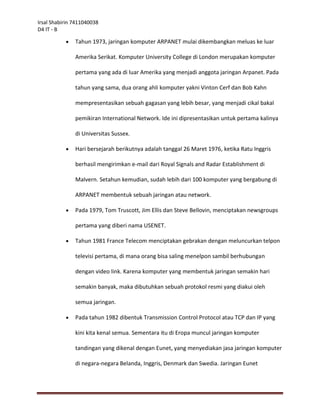

 Tahun 1973, jaringan komputer ARPANET mulai dikembangkan meluas ke luar
Amerika Serikat. Komputer University College di London merupakan komputer
pertama yang ada di luar Amerika yang menjadi anggota jaringan Arpanet. Pada
tahun yang sama, dua orang ahli komputer yakni Vinton Cerf dan Bob Kahn
mempresentasikan sebuah gagasan yang lebih besar, yang menjadi cikal bakal
pemikiran International Network. Ide ini dipresentasikan untuk pertama kalinya
di Universitas Sussex.
 Hari bersejarah berikutnya adalah tanggal 26 Maret 1976, ketika Ratu Inggris
berhasil mengirimkan e-mail dari Royal Signals and Radar Establishment di
Malvern. Setahun kemudian, sudah lebih dari 100 komputer yang bergabung di
ARPANET membentuk sebuah jaringan atau network.
 Pada 1979, Tom Truscott, Jim Ellis dan Steve Bellovin, menciptakan newsgroups
pertama yang diberi nama USENET.
 Tahun 1981 France Telecom menciptakan gebrakan dengan meluncurkan telpon
televisi pertama, di mana orang bisa saling menelpon sambil berhubungan
dengan video link. Karena komputer yang membentuk jaringan semakin hari
semakin banyak, maka dibutuhkan sebuah protokol resmi yang diakui oleh
semua jaringan.
 Pada tahun 1982 dibentuk Transmission Control Protocol atau TCP dan IP yang
kini kita kenal semua. Sementara itu di Eropa muncul jaringan komputer
tandingan yang dikenal dengan Eunet, yang menyediakan jasa jaringan komputer
di negara-negara Belanda, Inggris, Denmark dan Swedia. Jaringan Eunet

3. Irsal Shabirin 7411040038
D4 IT - B

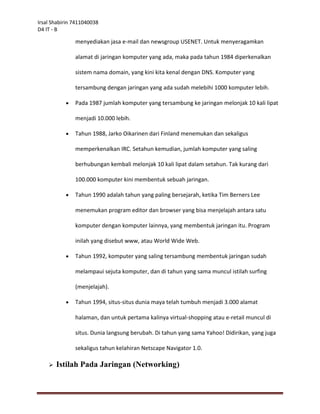

menyediakan jasa e-mail dan newsgroup USENET. Untuk menyeragamkan
alamat di jaringan komputer yang ada, maka pada tahun 1984 diperkenalkan
sistem nama domain, yang kini kita kenal dengan DNS. Komputer yang
tersambung dengan jaringan yang ada sudah melebihi 1000 komputer lebih.
 Pada 1987 jumlah komputer yang tersambung ke jaringan melonjak 10 kali lipat
menjadi 10.000 lebih.
 Tahun 1988, Jarko Oikarinen dari Finland menemukan dan sekaligus
memperkenalkan IRC. Setahun kemudian, jumlah komputer yang saling
berhubungan kembali melonjak 10 kali lipat dalam setahun. Tak kurang dari
100.000 komputer kini membentuk sebuah jaringan.
 Tahun 1990 adalah tahun yang paling bersejarah, ketika Tim Berners Lee
menemukan program editor dan browser yang bisa menjelajah antara satu
komputer dengan komputer lainnya, yang membentuk jaringan itu. Program
inilah yang disebut www, atau World Wide Web.
 Tahun 1992, komputer yang saling tersambung membentuk jaringan sudah
melampaui sejuta komputer, dan di tahun yang sama muncul istilah surfing
(menjelajah).
 Tahun 1994, situs-situs dunia maya telah tumbuh menjadi 3.000 alamat
halaman, dan untuk pertama kalinya virtual-shopping atau e-retail muncul di
situs. Dunia langsung berubah. Di tahun yang sama Yahoo! Didirikan, yang juga
sekaligus tahun kelahiran Netscape Navigator 1.0.
 Istilah Pada Jaringan (Networking)

4. Irsal Shabirin 7411040038
D4 IT - B

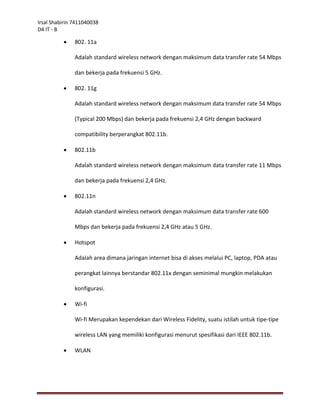

 802. 11a
Adalah standard wireless network dengan maksimum data transfer rate 54 Mbps
dan bekerja pada frekuensi 5 GHz.
 802. 11g
Adalah standard wireless network dengan maksimum data transfer rate 54 Mbps
(Typical 200 Mbps) dan bekerja pada frekuensi 2,4 GHz dengan backward
compatibility berperangkat 802.11b.
 802.11b
Adalah standard wireless network dengan maksimum data transfer rate 11 Mbps
dan bekerja pada frekuensi 2,4 GHz.
 802.11n
Adalah standard wireless network dengan maksimum data transfer rate 600
Mbps dan bekerja pada frekuensi 2,4 GHz atau 5 GHz.
 Hotspot
Adalah area dimana jaringan internet bisa di akses melalui PC, laptop, PDA atau
perangkat lainnya berstandar 802.11x dengan seminimal mungkin melakukan
konfigurasi.
 Wi-fi
Wi-fi Merupakan kependekan dari Wireless Fidelity, suatu istilah untuk tipe-tipe
wireless LAN yang memiliki konfigurasi menurut spesifikasi dari IEEE 802.11b.
 WLAN

5. Irsal Shabirin 7411040038
D4 IT - B

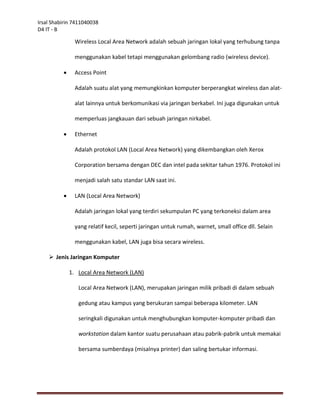

Wireless Local Area Network adalah sebuah jaringan lokal yang terhubung tanpa
menggunakan kabel tetapi menggunakan gelombang radio (wireless device).
 Access Point
Adalah suatu alat yang memungkinkan komputer berperangkat wireless dan alat-
alat lainnya untuk berkomunikasi via jaringan berkabel. Ini juga digunakan untuk
memperluas jangkauan dari sebuah jaringan nirkabel.
 Ethernet
Adalah protokol LAN (Local Area Network) yang dikembangkan oleh Xerox
Corporation bersama dengan DEC dan intel pada sekitar tahun 1976. Protokol ini
menjadi salah satu standar LAN saat ini.
 LAN (Local Area Network)
Adalah jaringan lokal yang terdiri sekumpulan PC yang terkoneksi dalam area
yang relatif kecil, seperti jaringan untuk rumah, warnet, small office dll. Selain
menggunakan kabel, LAN juga bisa secara wireless.
 Jenis Jaringan Komputer
1. Local Area Network (LAN)
Local Area Network (LAN), merupakan jaringan milik pribadi di dalam sebuah
gedung atau kampus yang berukuran sampai beberapa kilometer. LAN
seringkali digunakan untuk menghubungkan komputer-komputer pribadi dan
workstation dalam kantor suatu perusahaan atau pabrik-pabrik untuk memakai
bersama sumberdaya (misalnya printer) dan saling bertukar informasi.

6. Irsal Shabirin 7411040038
D4 IT - B
2. Metropolitan Area Network (MAN)
Metropolitan Area Network (MAN), pada dasarnya merupakan versi LAN yang
berukuran lebih besar dan biasanya menggunakan teknologi yang sama dengan
LAN. MAN dapat mencakup kantor-kantor perusahaan yang letaknya
berdekatan atau juga sebuah kota dan dapat dimanfaatkan untuk keperluan
pribadi (swasta) atau umum. MAN mampu menunjang data dan suara, bahkan
dapat berhubungan dengan jaringan televisi kabel.
3. Wide Area Network (WAN)
Wide Area Network (WAN), jangkauannya mencakup daerah geografis yang
luas, seringkali mencakup sebuah negara bahkan benua. WAN terdiri dari
kumpulan mesin-mesin yang bertujuan untuk menjalankan program-program
(aplikasi) pemakai.
4. Intranet
Intranet adalah jaringan komputer khusus yang hanya diperuntukan atau dapat
diakses oleh satu pihak. Contohnya : Telkom Pekanbaru dan Telkom Jakarta.
5. Internet
Internet (interconnected-networking) adalah jaringan komputer yang
mencakup area seluruh dunia (global), jadi semua orang di belahan Bumi ini
dapat berkomunikasi dan bertukar data di Internet.
 Perangkat Keras Pada Jaringan Komputer
1. NIC (Network Interface Card)
NIC (Network Interface Card) atau yang biasa disebut LAN card ini adalah

7. Irsal Shabirin 7411040038
D4 IT - B
sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah
jaringan komputer. Komponen ini biasanya sudah terpasang secara onboard di
beberapa komputer atau laptop.
2. Kabel Jaringan
Kabel dalam sebuah jaringan digunakan sebagai media penghubung. Meskipun
sekarang sudah ada teknologi tanpa kabel (wireless) namun kabel masih sering
digunakan karena mudah dalam pengoperasiannya. Ada beberapa macam tipe
kabel yang biasa digunakan untuk membangun sebuah jaringan komputer
seperti :
a. Kabel Twisted Pair
Kabel Twisted Pair ini terdiri dari beberapa kabel yang saling melilit. Ada
dua jenis kabel yang termasuk dalam tipe kabel ini yaitu Shielded Twisted
Pair (STP) dengan lapisan alumunium foil dan Unshielded Twisted Pair
(UTP). Kedua jenis kabel twisted pair ini pada dasarnya sama, bedanya
hanya kabel UTP rentan terhadap medan magnet atau voltase yang tinggi
sedangkan kabel STP tidak.
b. Kabel Coaxial
Tampilan fisik kabel ini terdiri dari kawat tembaga sebagai inti yang dilapisi
oleh isolator dalam lalu dikelilingi oleh konduktor luar kemudian dibungkus
dengan bahan semacam PVC sebagai lapisan isolator paling luar. Untuk
penggunaan kabel coaxial ini sudah jarang digunakan karena pada
umumnya orang membangun jaringan komputer dengan kabel twisted pair.

8. Irsal Shabirin 7411040038
D4 IT - B

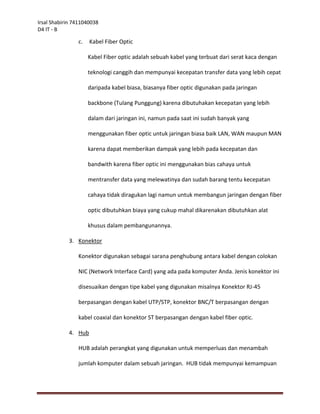

c. Kabel Fiber Optic
Kabel Fiber optic adalah sebuah kabel yang terbuat dari serat kaca dengan
teknologi canggih dan mempunyai kecepatan transfer data yang lebih cepat
daripada kabel biasa, biasanya fiber optic digunakan pada jaringan
backbone (Tulang Punggung) karena dibutuhakan kecepatan yang lebih
dalam dari jaringan ini, namun pada saat ini sudah banyak yang
menggunakan fiber optic untuk jaringan biasa baik LAN, WAN maupun MAN
karena dapat memberikan dampak yang lebih pada kecepatan dan
bandwith karena fiber optic ini menggunakan bias cahaya untuk
mentransfer data yang melewatinya dan sudah barang tentu kecepatan
cahaya tidak diragukan lagi namun untuk membangun jaringan dengan fiber
optic dibutuhkan biaya yang cukup mahal dikarenakan dibutuhkan alat
khusus dalam pembangunannya.
3. Konektor
Konektor digunakan sebagai sarana penghubung antara kabel dengan colokan
NIC (Network Interface Card) yang ada pada komputer Anda. Jenis konektor ini
disesuaikan dengan tipe kabel yang digunakan misalnya Konektor RJ-45
berpasangan dengan kabel UTP/STP, konektor BNC/T berpasangan dengan
kabel coaxial dan konektor ST berpasangan dengan kabel fiber optic.
4. Hub
HUB adalah perangkat yang digunakan untuk memperluas dan menambah
jumlah komputer dalam sebuah jaringan. HUB tidak mempunyai kemampuan

9. Irsal Shabirin 7411040038
D4 IT - B

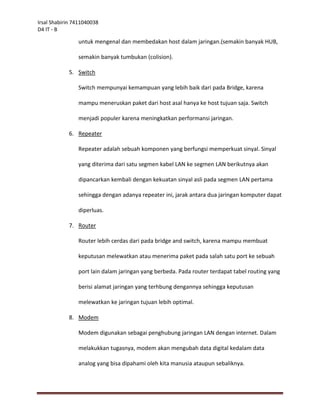

untuk mengenal dan membedakan host dalam jaringan.(semakin banyak HUB,
semakin banyak tumbukan (colision).
5. Switch
Switch mempunyai kemampuan yang lebih baik dari pada Bridge, karena
mampu meneruskan paket dari host asal hanya ke host tujuan saja. Switch
menjadi populer karena meningkatkan performansi jaringan.
6. Repeater
Repeater adalah sebuah komponen yang berfungsi memperkuat sinyal. Sinyal
yang diterima dari satu segmen kabel LAN ke segmen LAN berikutnya akan
dipancarkan kembali dengan kekuatan sinyal asli pada segmen LAN pertama
sehingga dengan adanya repeater ini, jarak antara dua jaringan komputer dapat
diperluas.
7. Router
Router lebih cerdas dari pada bridge and switch, karena mampu membuat
keputusan melewatkan atau menerima paket pada salah satu port ke sebuah
port lain dalam jaringan yang berbeda. Pada router terdapat tabel routing yang
berisi alamat jaringan yang terhbung dengannya sehingga keputusan
melewatkan ke jaringan tujuan lebih optimal.
8. Modem
Modem digunakan sebagai penghubung jaringan LAN dengan internet. Dalam
melakukkan tugasnya, modem akan mengubah data digital kedalam data
analog yang bisa dipahami oleh kita manusia ataupun sebaliknya.

10. Irsal Shabirin 7411040038
D4 IT - B

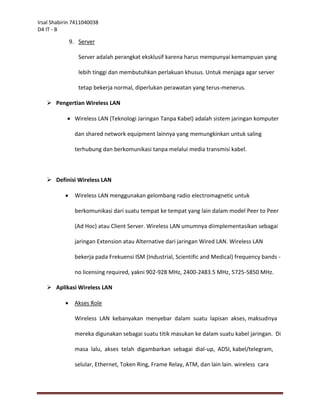

9. Server
Server adalah perangkat eksklusif karena harus mempunyai kemampuan yang
lebih tinggi dan membutuhkan perlakuan khusus. Untuk menjaga agar server
tetap bekerja normal, diperlukan perawatan yang terus-menerus.
 Pengertian Wireless LAN
 Wireless LAN (Teknologi Jaringan Tanpa Kabel) adalah sistem jaringan komputer
dan shared network equipment lainnya yang memungkinkan untuk saling
terhubung dan berkomunikasi tanpa melalui media transmisi kabel.
 Definisi Wireless LAN
 Wireless LAN menggunakan gelombang radio electromagnetic untuk
berkomunikasi dari suatu tempat ke tempat yang lain dalam model Peer to Peer
(Ad Hoc) atau Client Server. Wireless LAN umumnya diimplementasikan sebagai
jaringan Extension atau Alternative dari jaringan Wired LAN. Wireless LAN
bekerja pada Frekuensi ISM (Industrial, Scientific and Medical) frequency bands -
no licensing required, yakni 902-928 MHz, 2400-2483.5 MHz, 5725-5850 MHz.
 Aplikasi Wireless LAN
 Akses Role
Wireless LAN kebanyakan menyebar dalam suatu lapisan akses, maksudnya
mereka digunakan sebagai suatu titik masukan ke dalam suatu kabel jaringan. Di
masa lalu, akses telah digambarkan sebagai dial-up, ADSI, kabel/telegram,
selular, Ethernet, Token Ring, Frame Relay, ATM, dan lain lain. wireless cara

11. Irsal Shabirin 7411040038
D4 IT - B

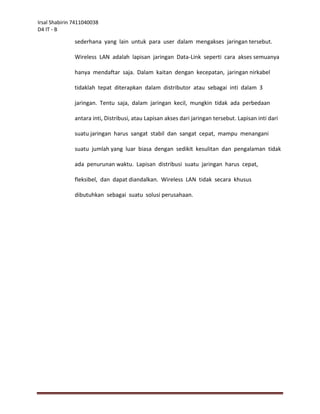

sederhana yang lain untuk para user dalam mengakses jaringan tersebut.
Wireless LAN adalah lapisan jaringan Data-Link seperti cara akses semuanya
hanya mendaftar saja. Dalam kaitan dengan kecepatan, jaringan nirkabel
tidaklah tepat diterapkan dalam distributor atau sebagai inti dalam 3
jaringan. Tentu saja, dalam jaringan kecil, mungkin tidak ada perbedaan
antara inti, Distribusi, atau Lapisan akses dari jaringan tersebut. Lapisan inti dari
suatu jaringan harus sangat stabil dan sangat cepat, mampu menangani
suatu jumlah yang luar biasa dengan sedikit kesulitan dan pengalaman tidak
ada penurunan waktu. Lapisan distribusi suatu jaringan harus cepat,
fleksibel, dan dapat diandalkan. Wireless LAN tidak secara khusus
dibutuhkan sebagai suatu solusi perusahaan.
