TENTANG JARINGAN KOMPUTER Gisus Sestina Arifandani XII AKUNTANSI I SMK Ma’arif NU 1 Cilongok

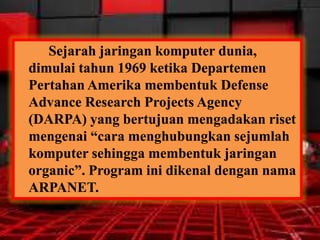

Sejarah jaringan komputer dunia, dimulai tahun 1969 ketika Departemen Pertahan Amerika membentuk Defense Advance Research Projects Agency (DARPA) yang bertujuan mengadakan riset mengenai “cara menghubungkan sejumlah komputer sehingga membentuk jaringan organic”. Program ini dikenal dengan nama ARPANET.

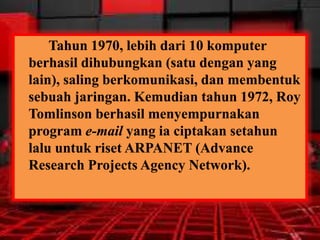

Tahun 1970, lebih dari 10 komputer berhasil dihubungkan (satu dengan yang lain), saling berkomunikasi, dan membentuk sebuah jaringan. Kemudian tahun 1972, Roy Tomlinson berhasil menyempurnakan program e-mail yang ia ciptakan setahun lalu untuk riset ARPANET (Advance Research Projects Agency Network).

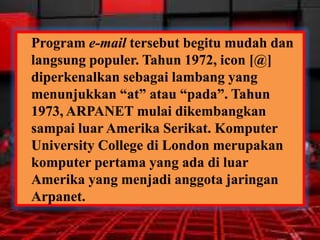

Program e-mail tersebut begitu mudah dan langsung populer. Tahun 1972, icon [@] diperkenalkan sebagai lambang yang menunjukkan “at” atau “pada”. Tahun 1973, ARPANET mulai dikembangkan sampai luar Amerika Serikat. Komputer University College di London merupakan komputer pertama yang ada di luar Amerika yang menjadi anggota jaringan Arpanet.
Pada tahun yang sama (1973) , dua orang ahli komputer Vinton Cerf dan Bob Khan mempresentasikan sebuah gagasan yang lebih besar yang menjadi cikal bakal pemikiran International Network (Internet). Ide ini dipresentasikan untuk pertama kalinya di Sussex University.

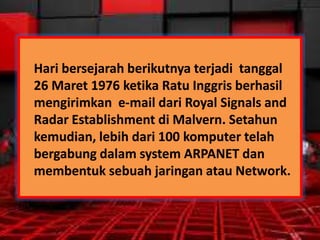

Hari bersejarah berikutnya terjadi tanggal 26 Maret 1976 ketika Ratu Inggris berhasil mengirimkan e-mail dari Royal Signals and Radar Establishment di Malvern. Setahun kemudian, lebih dari 100 komputer telah bergabung dalam system ARPANET dan membentuk sebuah jaringan atau Network.

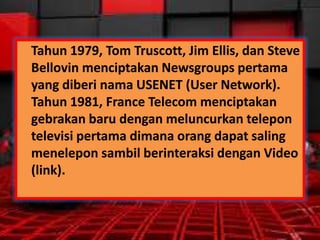

Tahun 1979, Tom Truscott, Jim Ellis, dan Steve Bellovin menciptakan Newsgroups pertama yang diberi nama USENET (User Network). Tahun 1981, France Telecom menciptakan gebrakan baru dengan meluncurkan telepon televisi pertama dimana orang dapat saling menelepon sambil berinteraksi dengan Video (link).

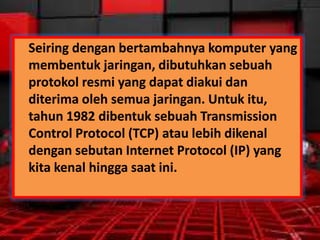

Seiring dengan bertambahnya komputer yang membentuk jaringan, dibutuhkan sebuah protokol resmi yang dapat diakui dan diterima oleh semua jaringan. Untuk itu, tahun 1982 dibentuk sebuah Transmission Control Protocol (TCP) atau lebih dikenal dengan sebutan Internet Protocol (IP) yang kita kenal hingga saat ini.

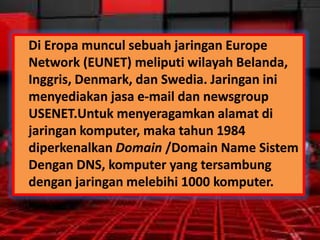

Di Eropa muncul sebuah jaringan Europe Network (EUNET) meliputi wilayah Belanda, Inggris, Denmark, dan Swedia. Jaringan ini menyediakan jasa e-mail dan newsgroup USENET.Untuk menyeragamkan alamat di jaringan komputer, maka tahun 1984 diperkenalkan Domain /Domain Name Sistem Dengan DNS, komputer yang tersambung dengan jaringan melebihi 1000 komputer.
Tahun1987 jumlah komputer yang tersambung ke jaringan melonjak 10 kali lipat menjadi 10.000 lebih. Tahun 1988, Jarkko Oikarinen dari Finlandia menemukan dan memperkenalkan Internet Relay Chat (IRC) yang memungkinkan dua orang atau lebih pengguna komputer dapat berinteraksi secara langsung dengan pengiriman pesan (Chatting).

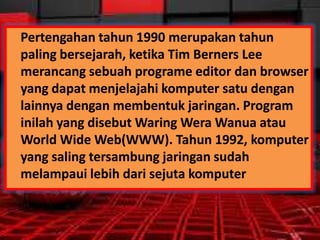

Pertengahan tahun 1990 merupakan tahun paling bersejarah, ketika Tim Berners Lee merancang sebuah programe editor dan browser yang dapat menjelajahi komputer satu dengan lainnya dengan membentuk jaringan. Program inilah yang disebut Waring Wera Wanua atau World Wide Web(WWW). Tahun 1992, komputer yang saling tersambung jaringan sudah melampaui lebih dari sejuta komputer

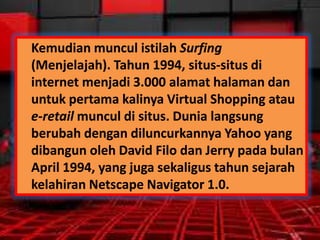

Kemudian muncul istilah Surfing (Menjelajah). Tahun 1994, situs-situs di internet menjadi 3.000 alamat halaman dan untuk pertama kalinya Virtual Shopping atau e-retail muncul di situs. Dunia langsung berubah dengan diluncurkannya Yahoo yang dibangun oleh David Filo dan Jerry pada bulan April 1994, yang juga sekaligus tahun sejarah kelahiran Netscape Navigator 1.0.
1. Local Area Network (LAN)

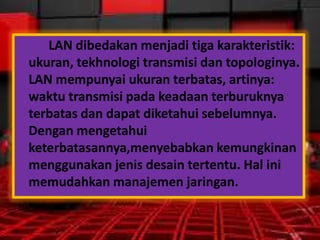

LAN dibedakan menjadi tiga karakteristik: ukuran, tekhnologi transmisi dan topologinya. LAN mempunyai ukuran terbatas, artinya: waktu transmisi pada keadaan terburuknya terbatas dan dapat diketahui sebelumnya. Dengan mengetahui keterbatasannya,menyebabkan kemungkinan menggunakan jenis desain tertentu. Hal ini memudahkan manajemen jaringan.

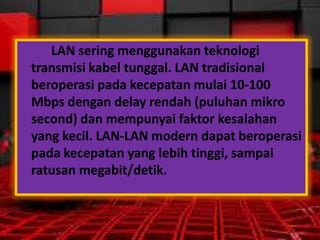

LAN sering menggunakan teknologi transmisi kabel tunggal. LAN tradisional beroperasi pada kecepatan mulai 10-100 Mbps dengan delay rendah (puluhan mikro second) dan mempunyai faktor kesalahan yang kecil. LAN-LAN modern dapat beroperasi pada kecepatan yang lebih tinggi, sampai ratusan megabit/detik.

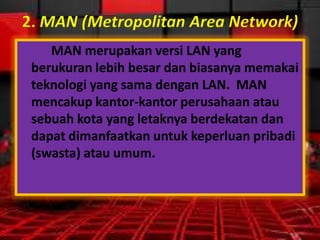

2. MAN (Metropolitan Area Network) MAN merupakan versi LAN yang berukuran lebih besar dan biasanya memakai teknologi yang sama dengan LAN. MAN mencakup kantor-kantor perusahaan atau sebuah kota yang letaknya berdekatan dan dapat dimanfaatkan untuk keperluan pribadi (swasta) atau umum.

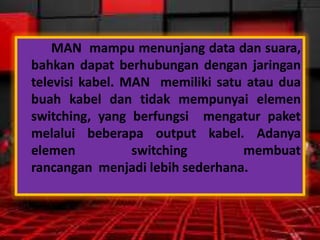

MAN mampu menunjang data dan suara, bahkan dapat berhubungan dengan jaringan televisi kabel. MAN memiliki satu atau dua buah kabel dan tidak mempunyai elemen switching, yang berfungsi mengatur paket melalui beberapa output kabel. Adanya elemen switching membuat rancangan menjadi lebih sederhana.

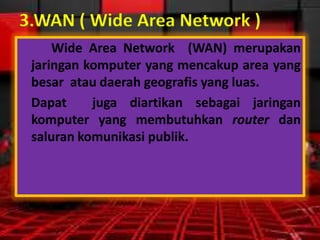

3.WAN ( Wide Area Network ) Wide Area Network (WAN) merupakan jaringan komputer yang mencakup area yang besar atau daerah geografis yang luas. Dapat juga diartikan sebagai jaringan komputer yang membutuhkan router dan saluran komunikasi publik.

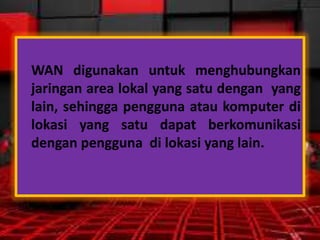

WAN digunakan untuk menghubungkan jaringan area lokal yang satu dengan yang lain, sehingga pengguna atau komputer di lokasi yang satu dapat berkomunikasi dengan pengguna di lokasi yang lain.

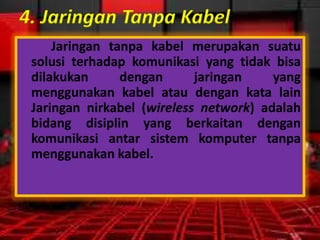

4. Jaringan Tanpa Kabel Jaringan tanpa kabel merupakan suatu solusi terhadap komunikasi yang tidak bisa dilakukan dengan jaringan yang menggunakan kabel atau dengan kata lain Jaringan nirkabel (wireless network) adalah bidang disiplin yang berkaitan dengan komunikasi antar sistem komputer tanpa menggunakan kabel.

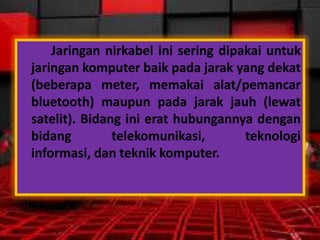

Jaringan nirkabel ini sering dipakai untuk jaringan komputer baik pada jarak yang dekat (beberapa meter, memakai alat/pemancar bluetooth) maupun pada jarak jauh (lewat satelit). Bidang ini erat hubungannya dengan bidang telekomunikasi, teknologi informasi, dan teknik komputer.

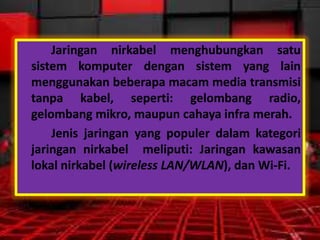

Jaringan nirkabel menghubungkan satu sistem komputer dengan sistem yang lain menggunakan beberapa macam media transmisi tanpa kabel, seperti: gelombang radio, gelombang mikro, maupun cahaya infra merah. Jenis jaringan yang populer dalam kategori jaringan nirkabel meliputi: Jaringan kawasan lokal nirkabel (wireless LAN/WLAN), dan Wi-Fi.
Dengan WiFi, kita dapat mengakses internet dengan cepat. WiFi mempunyai kemampuan akses hingga 11 Mbps. Kita tidak membutuhkan kabel untuk terhubung kejaringan WiFi. Namun, kita harus berada pada daerah yang mempunyai sinyal WiFi. Daerah yang mempunyai sinyal WiFi adalah daerah yang berada pada radius 100 meter dari titik akses yang sering disebut hotspot.

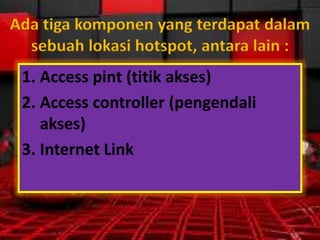

Ada tiga komponen yang terdapat dalam sebuah lokasi hotspot, antara lain : 1. Access pint (titik akses) 2. Access controller (pengendali akses) 3. Internet Link

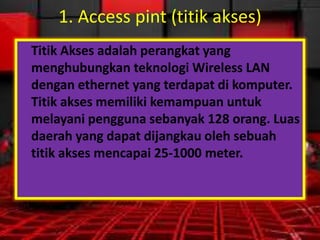

1. Access pint (titik akses) Titik Akses adalah perangkat yang menghubungkan teknologi Wireless LAN dengan ethernet yang terdapat di komputer. Titik akses memiliki kemampuan untuk melayani pengguna sebanyak 128 orang. Luas daerah yang dapat dijangkau oleh sebuah titik akses mencapai 25-1000 meter.

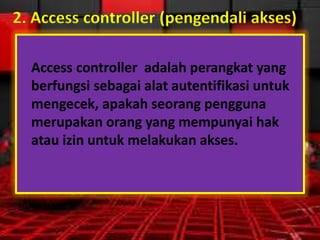

2. Access controller (pengendali akses) Access controller adalah perangkat yang berfungsi sebagai alat autentifikasi untuk mengecek, apakah seorang pengguna merupakan orang yang mempunyai hak atau izin untuk melakukan akses.

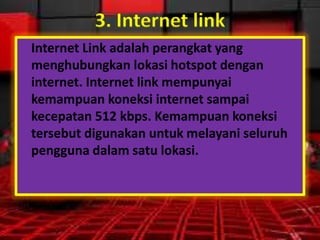

3. Internet link Internet Link adalah perangkat yang menghubungkan lokasi hotspot dengan internet. Internet link mempunyai kemampuan koneksi internet sampai kecepatan 512 kbps. Kemampuan koneksi tersebut digunakan untuk melayani seluruh pengguna dalam satu lokasi.

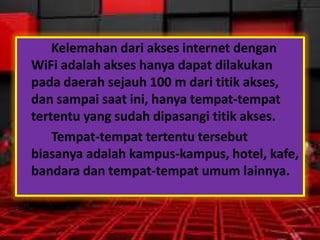

Kelemahan dari akses internet dengan WiFi adalah akses hanya dapat dilakukan pada daerah sejauh 100 m dari titik akses, dan sampai saat ini, hanya tempat-tempat tertentu yang sudah dipasangi titik akses. Tempat-tempat tertentu tersebut biasanya adalah kampus-kampus, hotel, kafe, bandara dan tempat-tempat umum lainnya.

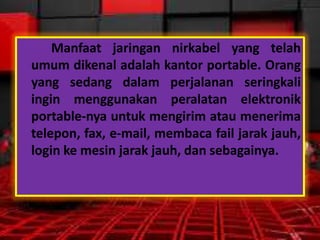

Manfaat jaringan nirkabel yang telah umum dikenal adalah kantor portable. Orang yang sedang dalam perjalanan seringkali ingin menggunakan peralatan elektronik portable-nya untuk mengirim atau menerima telepon, fax, e-mail, membaca fail jarak jauh, login ke mesin jarak jauh, dan sebagainya.

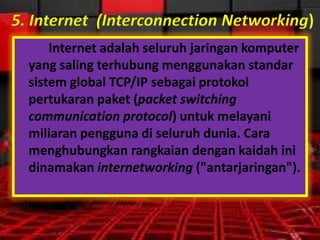

5. Internet (Interconnection Networking) Internet adalah seluruh jaringan komputer yang saling terhubung menggunakan standar sistem global TCP/IP sebagai protokol pertukaran paket (packet switching communication protocol) untuk melayani miliaran pengguna di seluruh dunia. Cara menghubungkan rangkaian dengan kaidah ini dinamakan internetworking ("antarjaringan").
1. Topologi Bus Semua komputer pada topologi ini dihubungkan secara langsung pada media transmisi dengan konfigurasi Bus. Kebel untuk menghubungkan jaringan menggunakan kebel koaksial. Setiap Server dan Workstation yang disambungkan pada Bus menggunakan konektor T. (TConnector).

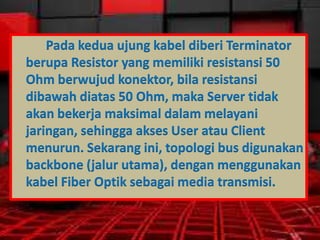

Pada kedua ujung kabel diberi Terminator berupa Resistor yang memiliki resistansi 50 Ohm berwujud konektor, bila resistansi dibawah diatas 50 Ohm, maka Server tidak akan bekerja maksimal dalam melayani jaringan, sehingga akses User atau Client menurun. Sekarang ini, topologi bus digunakan backbone (jalur utama), dengan menggunakan kabel Fiber Optik sebagai media transmisi.

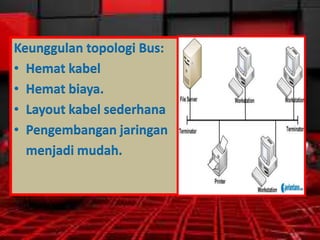

Keunggulan topologi Bus: • Hemat kabel • Hemat biaya. • Layout kabel sederhana • Pengembangan jaringan menjadi mudah.

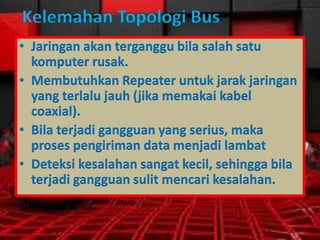

Kelemahan Topologi Bus • Jaringan akan terganggu bila salah satu komputer rusak. • Membutuhkan Repeater untuk jarak jaringan yang terlalu jauh (jika memakai kabel coaxial). • Bila terjadi gangguan yang serius, maka proses pengiriman data menjadi lambat • Deteksi kesalahan sangat kecil, sehingga bila terjadi gangguan sulit mencari kesalahan.

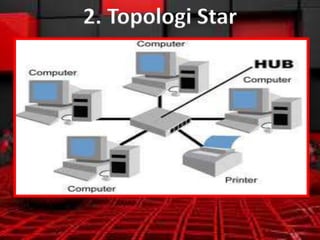

2. Topologi Star

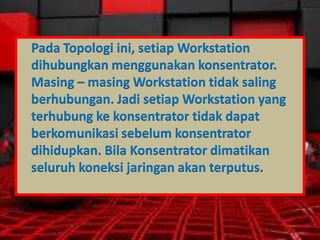

Pada Topologi ini, setiap Workstation dihubungkan menggunakan konsentrator. Masing – masing Workstation tidak saling berhubungan. Jadi setiap Workstation yang terhubung ke konsentrator tidak dapat berkomunikasi sebelum konsentrator dihidupkan. Bila Konsentrator dimatikan seluruh koneksi jaringan akan terputus.
Pada topologi Star, penambahan Workstation tidak akan mengganggu sistem yang sedang bekerja, tinggal menambah kabel dari Workstation ke konsentrator. Begitu pula jika salah satu Workstation kabelnya terputus/terjadi kerusakan, maka tidak akan mengganggu Workstation lain yang sedang bekerja. Yang bertindak sebagai konsentrator adalah Hub dan Switch.

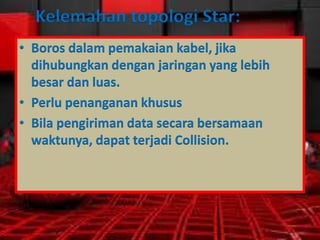

Kelemahan topologi Star: • Boros dalam pemakaian kabel, jika dihubungkan dengan jaringan yang lebih besar dan luas. • Perlu penanganan khusus • Bila pengiriman data secara bersamaan waktunya, dapat terjadi Collision.
Keunggulan Topologi Star • Paling fleksibel • Pemasangan/perubahan station sangat mudah dan tidak mengganggu bagian jaringan lain • Kontrol terpusat • Kemudahan deteksi dan isolasi kesalahan/kerusakan Pengelolaan jaringan

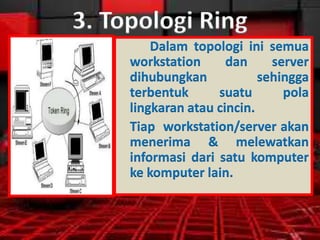

3. Topologi Ring Dalam topologi ini semua workstation dan server dihubungkan sehingga terbentuk suatu pola lingkaran atau cincin. Tiap workstation/server akan menerima & melewatkan informasi dari satu komputer ke komputer lain.
Jika alamat yang dimaksud sesuai maka informasi diterima. Jika tidak maka akan dilewatkan. Topologi ini sering digunakan untuk jaringan yang luas pada satu kota dengan menggunakan media transmisi kabel fiber optik, misalnya untuk menghubungkan beberapa ISP pusat dan cabang dalam satu kota.

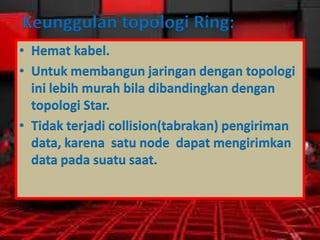

Keunggulan topologi Ring: • Hemat kabel. • Untuk membangun jaringan dengan topologi ini lebih murah bila dibandingkan dengan topologi Star. • Tidak terjadi collision(tabrakan) pengiriman data, karena satu node dapat mengirimkan data pada suatu saat.

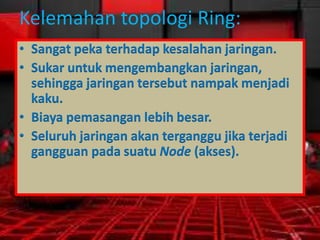

Kelemahan topologi Ring: • Sangat peka terhadap kesalahan jaringan. • Sukar untuk mengembangkan jaringan, sehingga jaringan tersebut nampak menjadi kaku. • Biaya pemasangan lebih besar. • Seluruh jaringan akan terganggu jika terjadi gangguan pada suatu Node (akses).

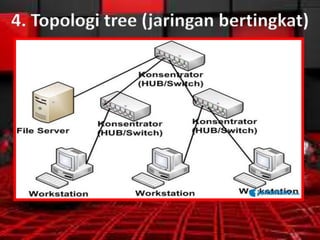

4. Topologi tree (jaringan bertingkat)

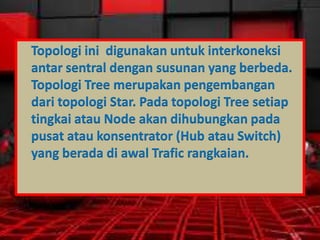

Topologi ini digunakan untuk interkoneksi antar sentral dengan susunan yang berbeda. Topologi Tree merupakan pengembangan dari topologi Star. Pada topologi Tree setiap tingkai atau Node akan dihubungkan pada pusat atau konsentrator (Hub atau Switch) yang berada di awal Trafic rangkaian.

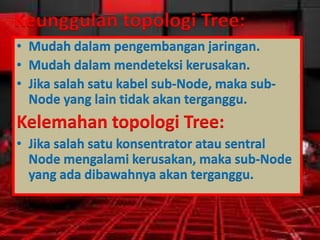

Keunggulan topologi Tree: • Mudah dalam pengembangan jaringan. • Mudah dalam mendeteksi kerusakan. • Jika salah satu kabel sub-Node, maka subNode yang lain tidak akan terganggu. Kelemahan topologi Tree: • Jika salah satu konsentrator atau sentral Node mengalami kerusakan, maka sub-Node yang ada dibawahnya akan terganggu.

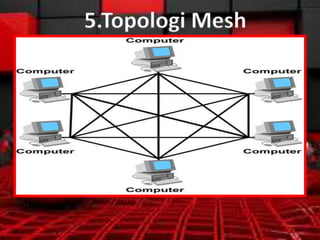

5.Topologi Mesh

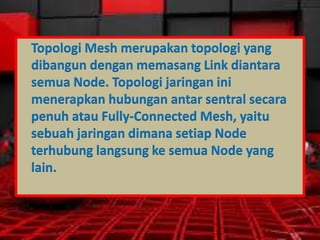

Topologi Mesh merupakan topologi yang dibangun dengan memasang Link diantara semua Node. Topologi jaringan ini menerapkan hubungan antar sentral secara penuh atau Fully-Connected Mesh, yaitu sebuah jaringan dimana setiap Node terhubung langsung ke semua Node yang lain.

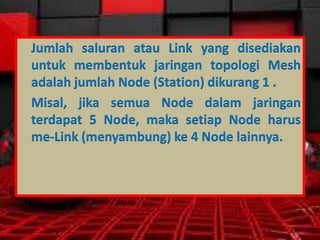

Jumlah saluran atau Link yang disediakan untuk membentuk jaringan topologi Mesh adalah jumlah Node (Station) dikurang 1 . Misal, jika semua Node dalam jaringan terdapat 5 Node, maka setiap Node harus me-Link (menyambung) ke 4 Node lainnya.

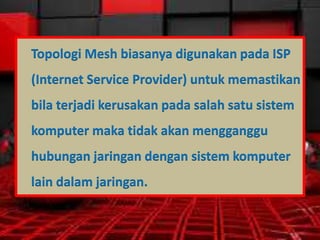

Topologi Mesh biasanya digunakan pada ISP (Internet Service Provider) untuk memastikan bila terjadi kerusakan pada salah satu sistem komputer maka tidak akan mengganggu hubungan jaringan dengan sistem komputer lain dalam jaringan.

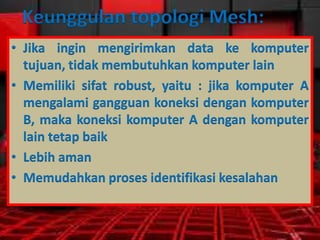

Keunggulan topologi Mesh: • Jika ingin mengirimkan data ke komputer tujuan, tidak membutuhkan komputer lain • Memiliki sifat robust, yaitu : jika komputer A mengalami gangguan koneksi dengan komputer B, maka koneksi komputer A dengan komputer lain tetap baik • Lebih aman • Memudahkan proses identifikasi kesalahan

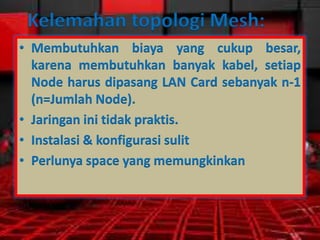

Kelemahan topologi Mesh: • Membutuhkan biaya yang cukup besar, karena membutuhkan banyak kabel, setiap Node harus dipasang LAN Card sebanyak n-1 (n=Jumlah Node). • Jaringan ini tidak praktis. • Instalasi & konfigurasi sulit • Perlunya space yang memungkinkan

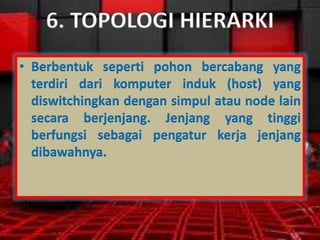

6. TOPOLOGI HIERARKI • Berbentuk seperti pohon bercabang yang terdiri dari komputer induk (host) yang diswitchingkan dengan simpul atau node lain secara berjenjang. Jenjang yang tinggi berfungsi sebagai pengatur kerja jenjang dibawahnya.

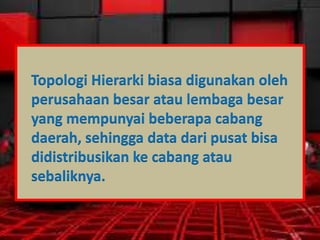

Topologi Hierarki biasa digunakan oleh perusahaan besar atau lembaga besar yang mempunyai beberapa cabang daerah, sehingga data dari pusat bisa didistribusikan ke cabang atau sebaliknya.

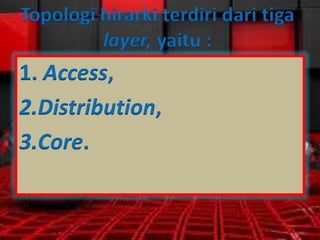

Topologi hirarki terdiri dari tiga layer, yaitu : 1. Access, 2.Distribution, 3.Core.

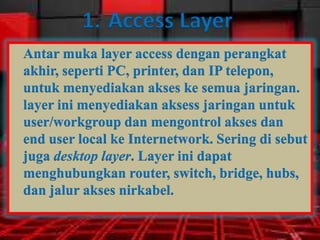

1. Access Layer Antar muka layer access dengan perangkat akhir, seperti PC, printer, dan IP telepon, untuk menyediakan akses ke semua jaringan. layer ini menyediakan aksess jaringan untuk user/workgroup dan mengontrol akses dan end user local ke Internetwork. Sering di sebut juga desktop layer. Layer ini dapat menghubungkan router, switch, bridge, hubs, dan jalur akses nirkabel.

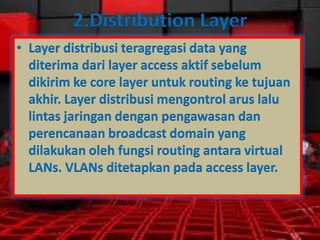

2.Distribution Layer • Layer distribusi teragregasi data yang diterima dari layer access aktif sebelum dikirim ke core layer untuk routing ke tujuan akhir. Layer distribusi mengontrol arus lalu lintas jaringan dengan pengawasan dan perencanaan broadcast domain yang dilakukan oleh fungsi routing antara virtual LANs. VLANs ditetapkan pada access layer.

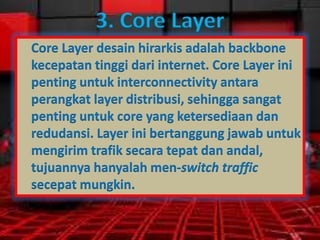

3. Core Layer Core Layer desain hirarkis adalah backbone kecepatan tinggi dari internet. Core Layer ini penting untuk interconnectivity antara perangkat layer distribusi, sehingga sangat penting untuk core yang ketersediaan dan redudansi. Layer ini bertanggung jawab untuk mengirim trafik secara tepat dan andal, tujuannya hanyalah men-switch traffic secepat mungkin.

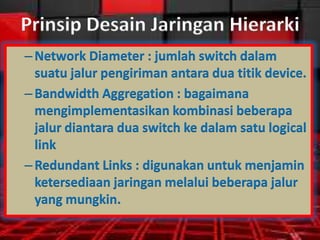

Prinsip Desain Jaringan Hierarki – Network Diameter : jumlah switch dalam suatu jalur pengiriman antara dua titik device. – Bandwidth Aggregation : bagaimana mengimplementasikan kombinasi beberapa jalur diantara dua switch ke dalam satu logical link – Redundant Links : digunakan untuk menjamin ketersediaan jaringan melalui beberapa jalur yang mungkin.

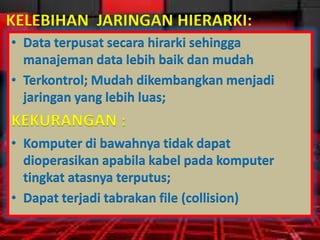

KELEBIHAN JARINGAN HIERARKI: • Data terpusat secara hirarki sehingga manajeman data lebih baik dan mudah • Terkontrol; Mudah dikembangkan menjadi jaringan yang lebih luas; KEKURANGAN : • Komputer di bawahnya tidak dapat dioperasikan apabila kabel pada komputer tingkat atasnya terputus; • Dapat terjadi tabrakan file (collision)

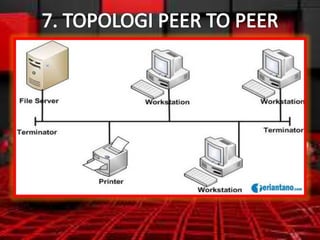

• Peer-to-peer network adalah jaringan komputer yang terdiri dari beberapa komputer (biasanya tidak lebih dari 10 komputer dengan 1-2 printer). • Dalam sistem jaringan ini yang diutamakan adalah penggunaan program, data dan printer secara bersama-sama

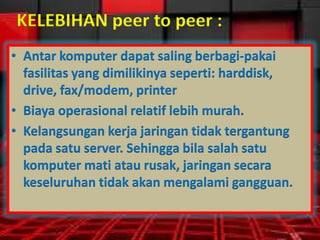

KELEBIHAN peer to peer : • Antar komputer dapat saling berbagi-pakai fasilitas yang dimilikinya seperti: harddisk, drive, fax/modem, printer • Biaya operasional relatif lebih murah. • Kelangsungan kerja jaringan tidak tergantung pada satu server. Sehingga bila salah satu komputer mati atau rusak, jaringan secara keseluruhan tidak akan mengalami gangguan.

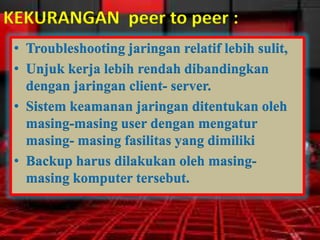

KEKURANGAN peer to peer : • Troubleshooting jaringan relatif lebih sulit, • Unjuk kerja lebih rendah dibandingkan dengan jaringan client- server. • Sistem keamanan jaringan ditentukan oleh masing-masing user dengan mengatur masing- masing fasilitas yang dimiliki • Backup harus dilakukan oleh masingmasing komputer tersebut.

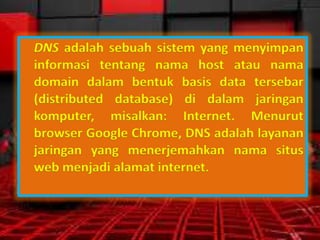

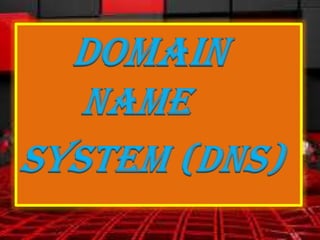

DNS adalah sebuah sistem yang menyimpan informasi tentang nama host atau nama domain dalam bentuk basis data tersebar (distributed database) di dalam jaringan komputer, misalkan: Internet. Menurut browser Google Chrome, DNS adalah layanan jaringan yang menerjemahkan nama situs web menjadi alamat internet.

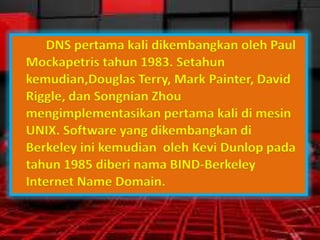

DNS pertama kali dikembangkan oleh Paul Mockapetris tahun 1983. Setahun kemudian,Douglas Terry, Mark Painter, David Riggle, dan Songnian Zhou mengimplementasikan pertama kali di mesin UNIX. Software yang dikembangkan di Berkeley ini kemudian oleh Kevi Dunlop pada tahun 1985 diberi nama BIND-Berkeley Internet Name Domain.

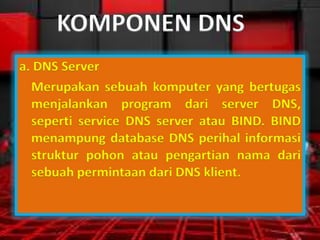

KOMPONEN DNS a. DNS Server Merupakan sebuah komputer yang bertugas menjalankan program dari server DNS, seperti service DNS server atau BIND. BIND menampung database DNS perihal informasi struktur pohon atau pengartian nama dari sebuah permintaan dari DNS klient.
b. DNS Zone Merupakan penampung bagian dari buah penamaan untuk server yang berhak atasnya.Contoh sebuah server DNS memiliki otoritas untuk itenas.ac.id dan itenas.edu dan setiap zone dapat disertakan dalam satu atau lebih domain.

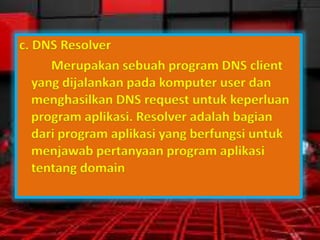

c. DNS Resolver Merupakan sebuah program DNS client yang dijalankan pada komputer user dan menghasilkan DNS request untuk keperluan program aplikasi. Resolver adalah bagian dari program aplikasi yang berfungsi untuk menjawab pertanyaan program aplikasi tentang domain

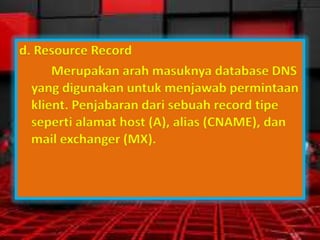

d. Resource Record Merupakan arah masuknya database DNS yang digunakan untuk menjawab permintaan klient. Penjabaran dari sebuah record tipe seperti alamat host (A), alias (CNAME), dan mail exchanger (MX).

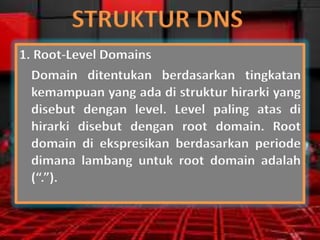

STRUKTUR DNS 1. Root-Level Domains Domain ditentukan berdasarkan tingkatan kemampuan yang ada di struktur hirarki yang disebut dengan level. Level paling atas di hirarki disebut dengan root domain. Root domain di ekspresikan berdasarkan periode dimana lambang untuk root domain adalah (“.”).
2. Top Level Domain (TLD)

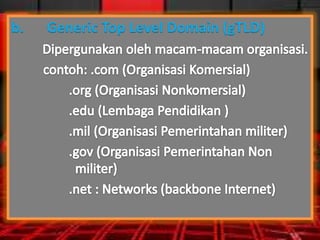

b. Generic Top Level Domain (gTLD)
3. Second-Level Domains

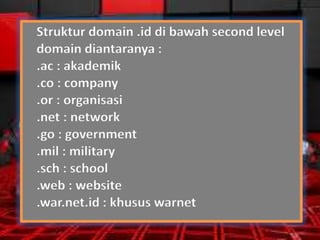

Struktur domain .id di bawah second level domain diantaranya : .ac : akademik .co : company .or : organisasi .net : network .go : government .mil : military .sch : school .web : website .war.net.id : khusus warnet

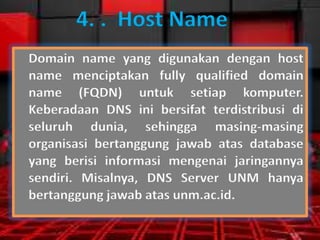

4. . Host Name Domain name yang digunakan dengan host name menciptakan fully qualified domain name (FQDN) untuk setiap komputer. Keberadaan DNS ini bersifat terdistribusi di seluruh dunia, sehingga masing-masing organisasi bertanggung jawab atas database yang berisi informasi mengenai jaringannya sendiri. Misalnya, DNS Server UNM hanya bertanggung jawab atas unm.ac.id.
Prinsip Kerja DNS • Resolvers mengirimkan queries ke name server • Name server mencek ke local database, atau menghubungi name server lainnya. Jika ditemukan maka akan diberitahukan ke revolvers dan jika tidak maka akan mengirimkan failure message.

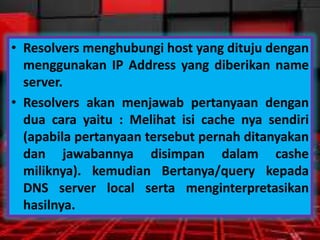

• Resolvers menghubungi host yang dituju dengan menggunakan IP Address yang diberikan name server. • Resolvers akan menjawab pertanyaan dengan dua cara yaitu : Melihat isi cache nya sendiri (apabila pertanyaan tersebut pernah ditanyakan dan jawabannya disimpan dalam cashe miliknya). kemudian Bertanya/query kepada DNS server local serta menginterpretasikan hasilnya.

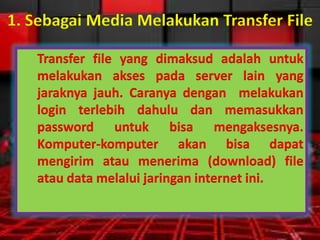

1. Sebagai Media Melakukan Transfer File Transfer file yang dimaksud adalah untuk melakukan akses pada server lain yang jaraknya jauh. Caranya dengan melakukan login terlebih dahulu dan memasukkan password untuk bisa mengaksesnya. Komputer-komputer akan bisa dapat mengirim atau menerima (download) file atau data melalui jaringan internet ini.

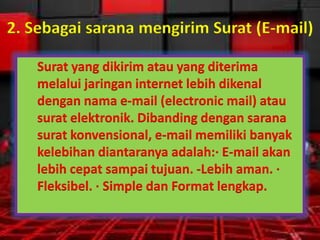

2. Sebagai sarana mengirim Surat (E-mail) Surat yang dikirim atau yang diterima melalui jaringan internet lebih dikenal dengan nama e-mail (electronic mail) atau surat elektronik. Dibanding dengan sarana surat konvensional, e-mail memiliki banyak kelebihan diantaranya adalah:· E-mail akan lebih cepat sampai tujuan. -Lebih aman. · Fleksibel. · Simple dan Format lengkap.

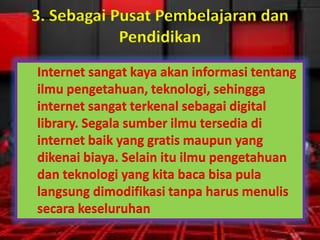

3. Sebagai Pusat Pembelajaran dan Pendidikan Internet sangat kaya akan informasi tentang ilmu pengetahuan, teknologi, sehingga internet sangat terkenal sebagai digital library. Segala sumber ilmu tersedia di internet baik yang gratis maupun yang dikenai biaya. Selain itu ilmu pengetahuan dan teknologi yang kita baca bisa pula langsung dimodifikasi tanpa harus menulis secara keseluruhan

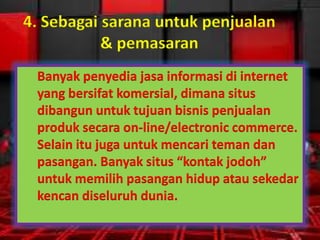

4. Sebagai sarana untuk penjualan & pemasaran Banyak penyedia jasa informasi di internet yang bersifat komersial, dimana situs dibangun untuk tujuan bisnis penjualan produk secara on-line/electronic commerce. Selain itu juga untuk mencari teman dan pasangan. Banyak situs “kontak jodoh” untuk memilih pasangan hidup atau sekedar kencan diseluruh dunia.

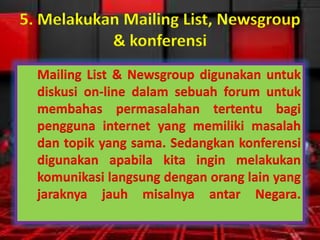

5. Melakukan Mailing List, Newsgroup & konferensi Mailing List & Newsgroup digunakan untuk diskusi on-line dalam sebuah forum untuk membahas permasalahan tertentu bagi pengguna internet yang memiliki masalah dan topik yang sama. Sedangkan konferensi digunakan apabila kita ingin melakukan komunikasi langsung dengan orang lain yang jaraknya jauh misalnya antar Negara.

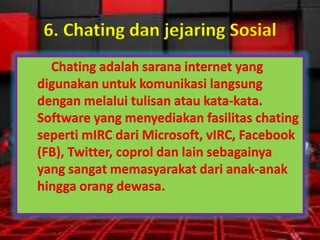

6. Chating dan jejaring Sosial Chating adalah sarana internet yang digunakan untuk komunikasi langsung dengan melalui tulisan atau kata-kata. Software yang menyediakan fasilitas chating seperti mIRC dari Microsoft, vIRC, Facebook (FB), Twitter, coprol dan lain sebagainya yang sangat memasyarakat dari anak-anak hingga orang dewasa.

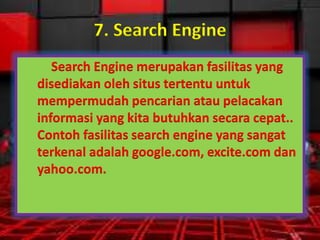

7. Search Engine Search Engine merupakan fasilitas yang disediakan oleh situs tertentu untuk mempermudah pencarian atau pelacakan informasi yang kita butuhkan secara cepat.. Contoh fasilitas search engine yang sangat terkenal adalah google.com, excite.com dan yahoo.com.

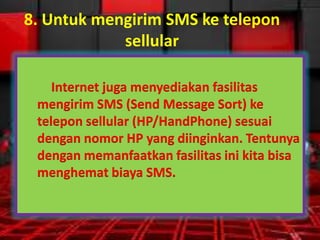

8. Untuk mengirim SMS ke telepon sellular Internet juga menyediakan fasilitas mengirim SMS (Send Message Sort) ke telepon sellular (HP/HandPhone) sesuai dengan nomor HP yang diinginkan. Tentunya dengan memanfaatkan fasilitas ini kita bisa menghemat biaya SMS.

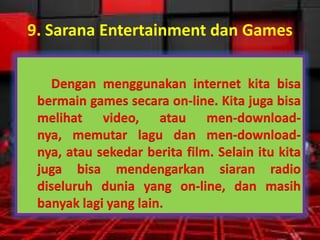

9. Sarana Entertainment dan Games Dengan menggunakan internet kita bisa bermain games secara on-line. Kita juga bisa melihat video, atau men-downloadnya, memutar lagu dan men-downloadnya, atau sekedar berita film. Selain itu kita juga bisa mendengarkan siaran radio diseluruh dunia yang on-line, dan masih banyak lagi yang lain.

More Related Content

PPTX
Pp
byRokhayatiak1

PPTX
Bab 5 tik kelas 9
byindah puspitasari

PPTX
Bab 5 dan 6
bynanda9c

PPTX
Teknologi Jaringan Komputer
byUkhty Ima

PPTX
TIK Kelas 9 Bab 5
byDianovitaw

PPTX
TIK Kelas 9 Bab 5
bynvitaeka

PDF
Pengenalan teknologi jaringan dan wireless
byIrsal Shabirin

PPTX
Materi TIK Kelas IX BAB 5
byNabilaFarah22

Pp
byRokhayatiak1

Bab 5 tik kelas 9
byindah puspitasari

Bab 5 dan 6
bynanda9c

Teknologi Jaringan Komputer
byUkhty Ima

TIK Kelas 9 Bab 5
byDianovitaw

TIK Kelas 9 Bab 5
bynvitaeka

Pengenalan teknologi jaringan dan wireless
byIrsal Shabirin

Materi TIK Kelas IX BAB 5
byNabilaFarah22


What's hot

DOCX
Tugas sim, wanda soraya, yananto mihadi p., se., m.si., cma.,i, telekomunikas...
bywandasoraya

PPT
presentasi Perkembangan IT Komputer
byAhmad Saiful Islam

RTF
Tugas sim, theresia hanitalia, , yananto mihadi p., s.e., m.si., cma. telekom...
byTheodoraTerdunGintin

PPTX
BAHAN AJAR
byRico Andryos

PPTX
Tentang Jaringan Komputer
bydevishaputry

PPTX
Ppt.tik bab 5
bymuizatun

PDF
TUGAS SIM, UTARI ANATAYA, YANANTO MIHADI PUTRA SE, M.Si, TELEKOMUNIKASI, INT...
byUtariAnataya

PPTX
Tik bab 5
byRissaA13

PPTX
Tik bab 5
byDigja

Tugas sim, wanda soraya, yananto mihadi p., se., m.si., cma.,i, telekomunikas...
bywandasoraya

presentasi Perkembangan IT Komputer
byAhmad Saiful Islam

Tugas sim, theresia hanitalia, , yananto mihadi p., s.e., m.si., cma. telekom...
byTheodoraTerdunGintin

BAHAN AJAR
byRico Andryos

Tentang Jaringan Komputer
bydevishaputry

Ppt.tik bab 5
bymuizatun

TUGAS SIM, UTARI ANATAYA, YANANTO MIHADI PUTRA SE, M.Si, TELEKOMUNIKASI, INT...
byUtariAnataya

Tik bab 5
byRissaA13

Tik bab 5
byDigja


Similar to jaringan komputer

PPTX
Tugas kkpi pp jaringan komputer
byatunsyafi

PPTX
Teknologi Jaringan Komputer
bysitinurfadjriah

PPTX
Risma fajar (20)
byUkhty Ima

PPTX
TIK kelas 9 Bab5
bySabella Rizki

PPTX
Tik bab 5 kelas9
bySabella Rizki

PPTX
Tik bab 5 kelas 9
bySabella Rizki

PPTX
TIK BAB 5
byDevkin Mayva

PPTX
TiIK BAB 5
bymaria ema

PPTX
TIK BAB 5
bydivanty anjani

PPTX
Tik bab 5
byangela arvisca

PPTX
Teknologi Jaringan Komputer
bysitinurfadjriah

PPTX
Laeli hasanah xii ak1 (12)
byNuyciinoerul Candiicentral

PPTX
My Presentation About Jaringan Komputer
byparawalisaja

PDF
Sejarah Internet Indonesia kelas IX.pdfhahaha
byedwardariyantoputra

PPTX
Endah sri (5)
byayymell

PPTX
My Presentation About Jaringan Komputer
bytaryati

PPTX
POWER POINT SAYA
bydasiruncilowet

PPT
Tik bab 5
bymaharmita

PPT
Tik bab 5
byfaturjm

PPT
Tik bab 5
byAlila kanayadiba Naya

Tugas kkpi pp jaringan komputer
byatunsyafi

Teknologi Jaringan Komputer
bysitinurfadjriah

Risma fajar (20)
byUkhty Ima

TIK kelas 9 Bab5
bySabella Rizki

Tik bab 5 kelas9
bySabella Rizki

Tik bab 5 kelas 9
bySabella Rizki

TIK BAB 5
byDevkin Mayva

TiIK BAB 5
bymaria ema

TIK BAB 5
bydivanty anjani

Tik bab 5
byangela arvisca

Teknologi Jaringan Komputer
bysitinurfadjriah

Laeli hasanah xii ak1 (12)
byNuyciinoerul Candiicentral

My Presentation About Jaringan Komputer
byparawalisaja

Sejarah Internet Indonesia kelas IX.pdfhahaha
byedwardariyantoputra

Endah sri (5)
byayymell

My Presentation About Jaringan Komputer
bytaryati

POWER POINT SAYA
bydasiruncilowet

Tik bab 5
bymaharmita

Tik bab 5
byfaturjm

Tik bab 5
byAlila kanayadiba Naya


Recently uploaded

PDF
Modul Ajar Akidah Akhlak 7 - Kurikulum Berbasis Cinta
byvisipintarClass

PDF
Modul Ajar Kurikulum Berbasis Cinta (KBC) Akidah Akhlak Kelas 11
byModul Guruku

PDF
Peta Jalan Analisis Bibliometrik: Panduan Metodologi, Teknik, dan Langkah Eks...
byMurad Maulana

PPTX
Masuknya Islam ke Nusantara Teori Hadromi.
byM Aldy Kurniadi

PPTX
Isra-Miraj-Nabi-Muhammad-SAW-Tahun-1447-H_3.pptx
byAnginCahPandax

PDF
(Deep Learning) Modul Ajar Prakarya Rekayasa Kelas 7 Kurikulum Merdeka
byModul Kelas

DOCX
Modul Ajar Deep Learning Seni Teater Kelas 9 Semester 2 Terbaru 2026
bywahyurestu63

PDF
Modul Ajar Al Quran Hadits Kelas 9 - Kurikulum Berbasis Cinta.pdf
byvisipintarClass

DOCX
Modul Ajar Deep Learning Seni Tari Kelas 9 Semester 2 Terbaru 2026
bywahyurestu63

PDF
Modul Ajar Kurikulum Berbasis Cinta (KBC) Fikih Kelas 1
byModul Guruku

PDF
(Deep Learning) Modul Ajar Prakarya Budidaya Kelas 8 Kurikulum Merdeka
byModul Kelas

PDF
PPT Tradisi, Budaya, dan kearifan lokal.
byderaselvia26

PDF
Modul Ajar Kurikulum Berbasis Cinta (KBC) SKI Kelas 4
byModul Guruku

PDF
Kepemimpinan Strategis dalam Eksekusi Pembangunan Nasional
byDadang Solihin

PDF
Sejarah Masuknya Islam di Sulawesi dan Peran Kerajaan Islam
byAde Saputra

PDF
PELAKSANAAN (Traineed_Online, 14-15 Jan'26) + Link2 MATERI Training_ Effectiv...
byKanaidi ken

PDF
PEMAPARAN (Online, 14 Jan'26)_RENCANA + Link2 MATERI BimTek_PTK 007 (Rev-5 Th...
byKanaidi ken

PDF
(Deep Learning) Modul Ajar Prakarya Kerajinan Kelas 9 Kurikulum Merdeka
byModul Kelas

PDF
Modul Ajar Kurikulum Berbasis Cinta (KBC) Al-Qur’an Hadis Kelas 4
byModul Guruku

PDF
(Deep Learning) Modul Ajar Prakarya Pengolahan Kelas 8 Kurikulum Merdeka
byModul Kelas

Modul Ajar Akidah Akhlak 7 - Kurikulum Berbasis Cinta
byvisipintarClass

Modul Ajar Kurikulum Berbasis Cinta (KBC) Akidah Akhlak Kelas 11
byModul Guruku

Peta Jalan Analisis Bibliometrik: Panduan Metodologi, Teknik, dan Langkah Eks...
byMurad Maulana

Masuknya Islam ke Nusantara Teori Hadromi.
byM Aldy Kurniadi

Isra-Miraj-Nabi-Muhammad-SAW-Tahun-1447-H_3.pptx
byAnginCahPandax

(Deep Learning) Modul Ajar Prakarya Rekayasa Kelas 7 Kurikulum Merdeka
byModul Kelas

Modul Ajar Deep Learning Seni Teater Kelas 9 Semester 2 Terbaru 2026
bywahyurestu63

Modul Ajar Al Quran Hadits Kelas 9 - Kurikulum Berbasis Cinta.pdf
byvisipintarClass

Modul Ajar Deep Learning Seni Tari Kelas 9 Semester 2 Terbaru 2026
bywahyurestu63

Modul Ajar Kurikulum Berbasis Cinta (KBC) Fikih Kelas 1
byModul Guruku

(Deep Learning) Modul Ajar Prakarya Budidaya Kelas 8 Kurikulum Merdeka
byModul Kelas

PPT Tradisi, Budaya, dan kearifan lokal.
byderaselvia26

Modul Ajar Kurikulum Berbasis Cinta (KBC) SKI Kelas 4
byModul Guruku

Kepemimpinan Strategis dalam Eksekusi Pembangunan Nasional
byDadang Solihin

Sejarah Masuknya Islam di Sulawesi dan Peran Kerajaan Islam
byAde Saputra

PELAKSANAAN (Traineed_Online, 14-15 Jan'26) + Link2 MATERI Training_ Effectiv...
byKanaidi ken

PEMAPARAN (Online, 14 Jan'26)_RENCANA + Link2 MATERI BimTek_PTK 007 (Rev-5 Th...
byKanaidi ken

(Deep Learning) Modul Ajar Prakarya Kerajinan Kelas 9 Kurikulum Merdeka
byModul Kelas

Modul Ajar Kurikulum Berbasis Cinta (KBC) Al-Qur’an Hadis Kelas 4
byModul Guruku

(Deep Learning) Modul Ajar Prakarya Pengolahan Kelas 8 Kurikulum Merdeka
byModul Kelas


jaringan komputer

  • 1.
    TENTANG JARINGAN KOMPUTER Gisus SestinaArifandani XII AKUNTANSI I SMK Ma’arif NU 1 Cilongok
  • 3.
    Sejarah jaringan komputerdunia, dimulai tahun 1969 ketika Departemen Pertahan Amerika membentuk Defense Advance Research Projects Agency (DARPA) yang bertujuan mengadakan riset mengenai “cara menghubungkan sejumlah komputer sehingga membentuk jaringan organic”. Program ini dikenal dengan nama ARPANET.
  • 4.
    Tahun 1970, lebihdari 10 komputer berhasil dihubungkan (satu dengan yang lain), saling berkomunikasi, dan membentuk sebuah jaringan. Kemudian tahun 1972, Roy Tomlinson berhasil menyempurnakan program e-mail yang ia ciptakan setahun lalu untuk riset ARPANET (Advance Research Projects Agency Network).
  • 5.
    Program e-mail tersebutbegitu mudah dan langsung populer. Tahun 1972, icon [@] diperkenalkan sebagai lambang yang menunjukkan “at” atau “pada”. Tahun 1973, ARPANET mulai dikembangkan sampai luar Amerika Serikat. Komputer University College di London merupakan komputer pertama yang ada di luar Amerika yang menjadi anggota jaringan Arpanet.
  • 6.
    Pada tahun yangsama (1973) , dua orang ahli komputer Vinton Cerf dan Bob Khan mempresentasikan sebuah gagasan yang lebih besar yang menjadi cikal bakal pemikiran International Network (Internet). Ide ini dipresentasikan untuk pertama kalinya di Sussex University.
  • 7.
    Hari bersejarah berikutnyaterjadi tanggal 26 Maret 1976 ketika Ratu Inggris berhasil mengirimkan e-mail dari Royal Signals and Radar Establishment di Malvern. Setahun kemudian, lebih dari 100 komputer telah bergabung dalam system ARPANET dan membentuk sebuah jaringan atau Network.
  • 8.
    Tahun 1979, TomTruscott, Jim Ellis, dan Steve Bellovin menciptakan Newsgroups pertama yang diberi nama USENET (User Network). Tahun 1981, France Telecom menciptakan gebrakan baru dengan meluncurkan telepon televisi pertama dimana orang dapat saling menelepon sambil berinteraksi dengan Video (link).
  • 9.
    Seiring dengan bertambahnyakomputer yang membentuk jaringan, dibutuhkan sebuah protokol resmi yang dapat diakui dan diterima oleh semua jaringan. Untuk itu, tahun 1982 dibentuk sebuah Transmission Control Protocol (TCP) atau lebih dikenal dengan sebutan Internet Protocol (IP) yang kita kenal hingga saat ini.
  • 10.
    Di Eropa munculsebuah jaringan Europe Network (EUNET) meliputi wilayah Belanda, Inggris, Denmark, dan Swedia. Jaringan ini menyediakan jasa e-mail dan newsgroup USENET.Untuk menyeragamkan alamat di jaringan komputer, maka tahun 1984 diperkenalkan Domain /Domain Name Sistem Dengan DNS, komputer yang tersambung dengan jaringan melebihi 1000 komputer.
  • 11.
    Tahun1987 jumlah komputeryang tersambung ke jaringan melonjak 10 kali lipat menjadi 10.000 lebih. Tahun 1988, Jarkko Oikarinen dari Finlandia menemukan dan memperkenalkan Internet Relay Chat (IRC) yang memungkinkan dua orang atau lebih pengguna komputer dapat berinteraksi secara langsung dengan pengiriman pesan (Chatting).
  • 12.
    Pertengahan tahun 1990merupakan tahun paling bersejarah, ketika Tim Berners Lee merancang sebuah programe editor dan browser yang dapat menjelajahi komputer satu dengan lainnya dengan membentuk jaringan. Program inilah yang disebut Waring Wera Wanua atau World Wide Web(WWW). Tahun 1992, komputer yang saling tersambung jaringan sudah melampaui lebih dari sejuta komputer
  • 13.
    Kemudian muncul istilahSurfing (Menjelajah). Tahun 1994, situs-situs di internet menjadi 3.000 alamat halaman dan untuk pertama kalinya Virtual Shopping atau e-retail muncul di situs. Dunia langsung berubah dengan diluncurkannya Yahoo yang dibangun oleh David Filo dan Jerry pada bulan April 1994, yang juga sekaligus tahun sejarah kelahiran Netscape Navigator 1.0.

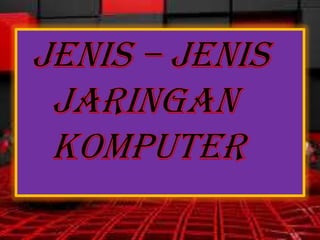

  • 15.
    1. Local AreaNetwork (LAN)
  • 16.
    LAN dibedakan menjaditiga karakteristik: ukuran, tekhnologi transmisi dan topologinya. LAN mempunyai ukuran terbatas, artinya: waktu transmisi pada keadaan terburuknya terbatas dan dapat diketahui sebelumnya. Dengan mengetahui keterbatasannya,menyebabkan kemungkinan menggunakan jenis desain tertentu. Hal ini memudahkan manajemen jaringan.
  • 17.
    LAN sering menggunakanteknologi transmisi kabel tunggal. LAN tradisional beroperasi pada kecepatan mulai 10-100 Mbps dengan delay rendah (puluhan mikro second) dan mempunyai faktor kesalahan yang kecil. LAN-LAN modern dapat beroperasi pada kecepatan yang lebih tinggi, sampai ratusan megabit/detik.
  • 18.
    2. MAN (MetropolitanArea Network) MAN merupakan versi LAN yang berukuran lebih besar dan biasanya memakai teknologi yang sama dengan LAN. MAN mencakup kantor-kantor perusahaan atau sebuah kota yang letaknya berdekatan dan dapat dimanfaatkan untuk keperluan pribadi (swasta) atau umum.
  • 19.
    MAN mampu menunjangdata dan suara, bahkan dapat berhubungan dengan jaringan televisi kabel. MAN memiliki satu atau dua buah kabel dan tidak mempunyai elemen switching, yang berfungsi mengatur paket melalui beberapa output kabel. Adanya elemen switching membuat rancangan menjadi lebih sederhana.
  • 20.
    3.WAN ( WideArea Network ) Wide Area Network (WAN) merupakan jaringan komputer yang mencakup area yang besar atau daerah geografis yang luas. Dapat juga diartikan sebagai jaringan komputer yang membutuhkan router dan saluran komunikasi publik.
  • 21.
    WAN digunakan untukmenghubungkan jaringan area lokal yang satu dengan yang lain, sehingga pengguna atau komputer di lokasi yang satu dapat berkomunikasi dengan pengguna di lokasi yang lain.
  • 22.
    4. Jaringan TanpaKabel Jaringan tanpa kabel merupakan suatu solusi terhadap komunikasi yang tidak bisa dilakukan dengan jaringan yang menggunakan kabel atau dengan kata lain Jaringan nirkabel (wireless network) adalah bidang disiplin yang berkaitan dengan komunikasi antar sistem komputer tanpa menggunakan kabel.
  • 23.
    Jaringan nirkabel inisering dipakai untuk jaringan komputer baik pada jarak yang dekat (beberapa meter, memakai alat/pemancar bluetooth) maupun pada jarak jauh (lewat satelit). Bidang ini erat hubungannya dengan bidang telekomunikasi, teknologi informasi, dan teknik komputer.
  • 24.
    Jaringan nirkabel menghubungkansatu sistem komputer dengan sistem yang lain menggunakan beberapa macam media transmisi tanpa kabel, seperti: gelombang radio, gelombang mikro, maupun cahaya infra merah. Jenis jaringan yang populer dalam kategori jaringan nirkabel meliputi: Jaringan kawasan lokal nirkabel (wireless LAN/WLAN), dan Wi-Fi.
  • 25.
    Dengan WiFi, kitadapat mengakses internet dengan cepat. WiFi mempunyai kemampuan akses hingga 11 Mbps. Kita tidak membutuhkan kabel untuk terhubung kejaringan WiFi. Namun, kita harus berada pada daerah yang mempunyai sinyal WiFi. Daerah yang mempunyai sinyal WiFi adalah daerah yang berada pada radius 100 meter dari titik akses yang sering disebut hotspot.
  • 26.
    Ada tiga komponenyang terdapat dalam sebuah lokasi hotspot, antara lain : 1. Access pint (titik akses) 2. Access controller (pengendali akses) 3. Internet Link
  • 27.
    1. Access pint(titik akses) Titik Akses adalah perangkat yang menghubungkan teknologi Wireless LAN dengan ethernet yang terdapat di komputer. Titik akses memiliki kemampuan untuk melayani pengguna sebanyak 128 orang. Luas daerah yang dapat dijangkau oleh sebuah titik akses mencapai 25-1000 meter.
  • 28.
    2. Access controller(pengendali akses) Access controller adalah perangkat yang berfungsi sebagai alat autentifikasi untuk mengecek, apakah seorang pengguna merupakan orang yang mempunyai hak atau izin untuk melakukan akses.
  • 29.
    3. Internet link InternetLink adalah perangkat yang menghubungkan lokasi hotspot dengan internet. Internet link mempunyai kemampuan koneksi internet sampai kecepatan 512 kbps. Kemampuan koneksi tersebut digunakan untuk melayani seluruh pengguna dalam satu lokasi.
  • 30.
    Kelemahan dari aksesinternet dengan WiFi adalah akses hanya dapat dilakukan pada daerah sejauh 100 m dari titik akses, dan sampai saat ini, hanya tempat-tempat tertentu yang sudah dipasangi titik akses. Tempat-tempat tertentu tersebut biasanya adalah kampus-kampus, hotel, kafe, bandara dan tempat-tempat umum lainnya.
  • 31.
    Manfaat jaringan nirkabelyang telah umum dikenal adalah kantor portable. Orang yang sedang dalam perjalanan seringkali ingin menggunakan peralatan elektronik portable-nya untuk mengirim atau menerima telepon, fax, e-mail, membaca fail jarak jauh, login ke mesin jarak jauh, dan sebagainya.
  • 32.
    5. Internet (InterconnectionNetworking) Internet adalah seluruh jaringan komputer yang saling terhubung menggunakan standar sistem global TCP/IP sebagai protokol pertukaran paket (packet switching communication protocol) untuk melayani miliaran pengguna di seluruh dunia. Cara menghubungkan rangkaian dengan kaidah ini dinamakan internetworking ("antarjaringan").
  • 34.
    1. Topologi Bus Semuakomputer pada topologi ini dihubungkan secara langsung pada media transmisi dengan konfigurasi Bus. Kebel untuk menghubungkan jaringan menggunakan kebel koaksial. Setiap Server dan Workstation yang disambungkan pada Bus menggunakan konektor T. (TConnector).
  • 35.
    Pada kedua ujungkabel diberi Terminator berupa Resistor yang memiliki resistansi 50 Ohm berwujud konektor, bila resistansi dibawah diatas 50 Ohm, maka Server tidak akan bekerja maksimal dalam melayani jaringan, sehingga akses User atau Client menurun. Sekarang ini, topologi bus digunakan backbone (jalur utama), dengan menggunakan kabel Fiber Optik sebagai media transmisi.
  • 36.
    Keunggulan topologi Bus: •Hemat kabel • Hemat biaya. • Layout kabel sederhana • Pengembangan jaringan menjadi mudah.
  • 37.
    Kelemahan Topologi Bus •Jaringan akan terganggu bila salah satu komputer rusak. • Membutuhkan Repeater untuk jarak jaringan yang terlalu jauh (jika memakai kabel coaxial). • Bila terjadi gangguan yang serius, maka proses pengiriman data menjadi lambat • Deteksi kesalahan sangat kecil, sehingga bila terjadi gangguan sulit mencari kesalahan.
  • 38.
  • 39.
    Pada Topologi ini,setiap Workstation dihubungkan menggunakan konsentrator. Masing – masing Workstation tidak saling berhubungan. Jadi setiap Workstation yang terhubung ke konsentrator tidak dapat berkomunikasi sebelum konsentrator dihidupkan. Bila Konsentrator dimatikan seluruh koneksi jaringan akan terputus.
  • 40.
    Pada topologi Star,penambahan Workstation tidak akan mengganggu sistem yang sedang bekerja, tinggal menambah kabel dari Workstation ke konsentrator. Begitu pula jika salah satu Workstation kabelnya terputus/terjadi kerusakan, maka tidak akan mengganggu Workstation lain yang sedang bekerja. Yang bertindak sebagai konsentrator adalah Hub dan Switch.
  • 41.
    Kelemahan topologi Star: •Boros dalam pemakaian kabel, jika dihubungkan dengan jaringan yang lebih besar dan luas. • Perlu penanganan khusus • Bila pengiriman data secara bersamaan waktunya, dapat terjadi Collision.
  • 42.
    Keunggulan Topologi Star •Paling fleksibel • Pemasangan/perubahan station sangat mudah dan tidak mengganggu bagian jaringan lain • Kontrol terpusat • Kemudahan deteksi dan isolasi kesalahan/kerusakan Pengelolaan jaringan
  • 43.
    3. Topologi Ring Dalamtopologi ini semua workstation dan server dihubungkan sehingga terbentuk suatu pola lingkaran atau cincin. Tiap workstation/server akan menerima & melewatkan informasi dari satu komputer ke komputer lain.
  • 44.
    Jika alamat yangdimaksud sesuai maka informasi diterima. Jika tidak maka akan dilewatkan. Topologi ini sering digunakan untuk jaringan yang luas pada satu kota dengan menggunakan media transmisi kabel fiber optik, misalnya untuk menghubungkan beberapa ISP pusat dan cabang dalam satu kota.
  • 45.
    Keunggulan topologi Ring: •Hemat kabel. • Untuk membangun jaringan dengan topologi ini lebih murah bila dibandingkan dengan topologi Star. • Tidak terjadi collision(tabrakan) pengiriman data, karena satu node dapat mengirimkan data pada suatu saat.
  • 46.
    Kelemahan topologi Ring: •Sangat peka terhadap kesalahan jaringan. • Sukar untuk mengembangkan jaringan, sehingga jaringan tersebut nampak menjadi kaku. • Biaya pemasangan lebih besar. • Seluruh jaringan akan terganggu jika terjadi gangguan pada suatu Node (akses).
  • 47.
    4. Topologi tree(jaringan bertingkat)
  • 48.
    Topologi ini digunakanuntuk interkoneksi antar sentral dengan susunan yang berbeda. Topologi Tree merupakan pengembangan dari topologi Star. Pada topologi Tree setiap tingkai atau Node akan dihubungkan pada pusat atau konsentrator (Hub atau Switch) yang berada di awal Trafic rangkaian.
  • 49.
    Keunggulan topologi Tree: •Mudah dalam pengembangan jaringan. • Mudah dalam mendeteksi kerusakan. • Jika salah satu kabel sub-Node, maka subNode yang lain tidak akan terganggu. Kelemahan topologi Tree: • Jika salah satu konsentrator atau sentral Node mengalami kerusakan, maka sub-Node yang ada dibawahnya akan terganggu.
  • 50.
  • 51.
    Topologi Mesh merupakantopologi yang dibangun dengan memasang Link diantara semua Node. Topologi jaringan ini menerapkan hubungan antar sentral secara penuh atau Fully-Connected Mesh, yaitu sebuah jaringan dimana setiap Node terhubung langsung ke semua Node yang lain.
  • 52.
    Jumlah saluran atauLink yang disediakan untuk membentuk jaringan topologi Mesh adalah jumlah Node (Station) dikurang 1 . Misal, jika semua Node dalam jaringan terdapat 5 Node, maka setiap Node harus me-Link (menyambung) ke 4 Node lainnya.
  • 53.
    Topologi Mesh biasanyadigunakan pada ISP (Internet Service Provider) untuk memastikan bila terjadi kerusakan pada salah satu sistem komputer maka tidak akan mengganggu hubungan jaringan dengan sistem komputer lain dalam jaringan.
  • 54.
    Keunggulan topologi Mesh: •Jika ingin mengirimkan data ke komputer tujuan, tidak membutuhkan komputer lain • Memiliki sifat robust, yaitu : jika komputer A mengalami gangguan koneksi dengan komputer B, maka koneksi komputer A dengan komputer lain tetap baik • Lebih aman • Memudahkan proses identifikasi kesalahan
  • 55.
    Kelemahan topologi Mesh: •Membutuhkan biaya yang cukup besar, karena membutuhkan banyak kabel, setiap Node harus dipasang LAN Card sebanyak n-1 (n=Jumlah Node). • Jaringan ini tidak praktis. • Instalasi & konfigurasi sulit • Perlunya space yang memungkinkan
  • 56.
    6. TOPOLOGI HIERARKI •Berbentuk seperti pohon bercabang yang terdiri dari komputer induk (host) yang diswitchingkan dengan simpul atau node lain secara berjenjang. Jenjang yang tinggi berfungsi sebagai pengatur kerja jenjang dibawahnya.
  • 57.
    Topologi Hierarki biasadigunakan oleh perusahaan besar atau lembaga besar yang mempunyai beberapa cabang daerah, sehingga data dari pusat bisa didistribusikan ke cabang atau sebaliknya.
  • 58.
    Topologi hirarki terdiridari tiga layer, yaitu : 1. Access, 2.Distribution, 3.Core.
  • 59.
    1. Access Layer Antarmuka layer access dengan perangkat akhir, seperti PC, printer, dan IP telepon, untuk menyediakan akses ke semua jaringan. layer ini menyediakan aksess jaringan untuk user/workgroup dan mengontrol akses dan end user local ke Internetwork. Sering di sebut juga desktop layer. Layer ini dapat menghubungkan router, switch, bridge, hubs, dan jalur akses nirkabel.
  • 60.
    2.Distribution Layer • Layerdistribusi teragregasi data yang diterima dari layer access aktif sebelum dikirim ke core layer untuk routing ke tujuan akhir. Layer distribusi mengontrol arus lalu lintas jaringan dengan pengawasan dan perencanaan broadcast domain yang dilakukan oleh fungsi routing antara virtual LANs. VLANs ditetapkan pada access layer.
  • 61.
    3. Core Layer CoreLayer desain hirarkis adalah backbone kecepatan tinggi dari internet. Core Layer ini penting untuk interconnectivity antara perangkat layer distribusi, sehingga sangat penting untuk core yang ketersediaan dan redudansi. Layer ini bertanggung jawab untuk mengirim trafik secara tepat dan andal, tujuannya hanyalah men-switch traffic secepat mungkin.
  • 62.
    Prinsip Desain JaringanHierarki – Network Diameter : jumlah switch dalam suatu jalur pengiriman antara dua titik device. – Bandwidth Aggregation : bagaimana mengimplementasikan kombinasi beberapa jalur diantara dua switch ke dalam satu logical link – Redundant Links : digunakan untuk menjamin ketersediaan jaringan melalui beberapa jalur yang mungkin.
  • 63.
    KELEBIHAN JARINGAN HIERARKI: •Data terpusat secara hirarki sehingga manajeman data lebih baik dan mudah • Terkontrol; Mudah dikembangkan menjadi jaringan yang lebih luas; KEKURANGAN : • Komputer di bawahnya tidak dapat dioperasikan apabila kabel pada komputer tingkat atasnya terputus; • Dapat terjadi tabrakan file (collision)
  • 65.
    • Peer-to-peer networkadalah jaringan komputer yang terdiri dari beberapa komputer (biasanya tidak lebih dari 10 komputer dengan 1-2 printer). • Dalam sistem jaringan ini yang diutamakan adalah penggunaan program, data dan printer secara bersama-sama
  • 66.
    KELEBIHAN peer topeer : • Antar komputer dapat saling berbagi-pakai fasilitas yang dimilikinya seperti: harddisk, drive, fax/modem, printer • Biaya operasional relatif lebih murah. • Kelangsungan kerja jaringan tidak tergantung pada satu server. Sehingga bila salah satu komputer mati atau rusak, jaringan secara keseluruhan tidak akan mengalami gangguan.
  • 67.
    KEKURANGAN peer topeer : • Troubleshooting jaringan relatif lebih sulit, • Unjuk kerja lebih rendah dibandingkan dengan jaringan client- server. • Sistem keamanan jaringan ditentukan oleh masing-masing user dengan mengatur masing- masing fasilitas yang dimiliki • Backup harus dilakukan oleh masingmasing komputer tersebut.
  • 69.
    DNS adalah sebuahsistem yang menyimpan informasi tentang nama host atau nama domain dalam bentuk basis data tersebar (distributed database) di dalam jaringan komputer, misalkan: Internet. Menurut browser Google Chrome, DNS adalah layanan jaringan yang menerjemahkan nama situs web menjadi alamat internet.
  • 70.
    DNS pertama kalidikembangkan oleh Paul Mockapetris tahun 1983. Setahun kemudian,Douglas Terry, Mark Painter, David Riggle, dan Songnian Zhou mengimplementasikan pertama kali di mesin UNIX. Software yang dikembangkan di Berkeley ini kemudian oleh Kevi Dunlop pada tahun 1985 diberi nama BIND-Berkeley Internet Name Domain.
  • 71.
    KOMPONEN DNS a. DNSServer Merupakan sebuah komputer yang bertugas menjalankan program dari server DNS, seperti service DNS server atau BIND. BIND menampung database DNS perihal informasi struktur pohon atau pengartian nama dari sebuah permintaan dari DNS klient.
  • 72.
    b. DNS Zone Merupakanpenampung bagian dari buah penamaan untuk server yang berhak atasnya.Contoh sebuah server DNS memiliki otoritas untuk itenas.ac.id dan itenas.edu dan setiap zone dapat disertakan dalam satu atau lebih domain.
  • 73.
    c. DNS Resolver Merupakansebuah program DNS client yang dijalankan pada komputer user dan menghasilkan DNS request untuk keperluan program aplikasi. Resolver adalah bagian dari program aplikasi yang berfungsi untuk menjawab pertanyaan program aplikasi tentang domain
  • 74.
    d. Resource Record Merupakanarah masuknya database DNS yang digunakan untuk menjawab permintaan klient. Penjabaran dari sebuah record tipe seperti alamat host (A), alias (CNAME), dan mail exchanger (MX).
  • 75.
    STRUKTUR DNS 1. Root-LevelDomains Domain ditentukan berdasarkan tingkatan kemampuan yang ada di struktur hirarki yang disebut dengan level. Level paling atas di hirarki disebut dengan root domain. Root domain di ekspresikan berdasarkan periode dimana lambang untuk root domain adalah (“.”).
  • 76.
    2. Top LevelDomain (TLD)
  • 77.
    b. Generic Top LevelDomain (gTLD)
  • 78.
  • 79.
    Struktur domain .iddi bawah second level domain diantaranya : .ac : akademik .co : company .or : organisasi .net : network .go : government .mil : military .sch : school .web : website .war.net.id : khusus warnet
  • 80.
    4. . HostName Domain name yang digunakan dengan host name menciptakan fully qualified domain name (FQDN) untuk setiap komputer. Keberadaan DNS ini bersifat terdistribusi di seluruh dunia, sehingga masing-masing organisasi bertanggung jawab atas database yang berisi informasi mengenai jaringannya sendiri. Misalnya, DNS Server UNM hanya bertanggung jawab atas unm.ac.id.
  • 81.
    Prinsip Kerja DNS •Resolvers mengirimkan queries ke name server • Name server mencek ke local database, atau menghubungi name server lainnya. Jika ditemukan maka akan diberitahukan ke revolvers dan jika tidak maka akan mengirimkan failure message.
  • 82.
    • Resolvers menghubungihost yang dituju dengan menggunakan IP Address yang diberikan name server. • Resolvers akan menjawab pertanyaan dengan dua cara yaitu : Melihat isi cache nya sendiri (apabila pertanyaan tersebut pernah ditanyakan dan jawabannya disimpan dalam cashe miliknya). kemudian Bertanya/query kepada DNS server local serta menginterpretasikan hasilnya.
  • 86.
    1. Sebagai MediaMelakukan Transfer File Transfer file yang dimaksud adalah untuk melakukan akses pada server lain yang jaraknya jauh. Caranya dengan melakukan login terlebih dahulu dan memasukkan password untuk bisa mengaksesnya. Komputer-komputer akan bisa dapat mengirim atau menerima (download) file atau data melalui jaringan internet ini.
  • 87.
    2. Sebagai saranamengirim Surat (E-mail) Surat yang dikirim atau yang diterima melalui jaringan internet lebih dikenal dengan nama e-mail (electronic mail) atau surat elektronik. Dibanding dengan sarana surat konvensional, e-mail memiliki banyak kelebihan diantaranya adalah:· E-mail akan lebih cepat sampai tujuan. -Lebih aman. · Fleksibel. · Simple dan Format lengkap.
  • 88.
    3. Sebagai PusatPembelajaran dan Pendidikan Internet sangat kaya akan informasi tentang ilmu pengetahuan, teknologi, sehingga internet sangat terkenal sebagai digital library. Segala sumber ilmu tersedia di internet baik yang gratis maupun yang dikenai biaya. Selain itu ilmu pengetahuan dan teknologi yang kita baca bisa pula langsung dimodifikasi tanpa harus menulis secara keseluruhan
  • 89.
    4. Sebagai saranauntuk penjualan & pemasaran Banyak penyedia jasa informasi di internet yang bersifat komersial, dimana situs dibangun untuk tujuan bisnis penjualan produk secara on-line/electronic commerce. Selain itu juga untuk mencari teman dan pasangan. Banyak situs “kontak jodoh” untuk memilih pasangan hidup atau sekedar kencan diseluruh dunia.
  • 90.
    5. Melakukan MailingList, Newsgroup & konferensi Mailing List & Newsgroup digunakan untuk diskusi on-line dalam sebuah forum untuk membahas permasalahan tertentu bagi pengguna internet yang memiliki masalah dan topik yang sama. Sedangkan konferensi digunakan apabila kita ingin melakukan komunikasi langsung dengan orang lain yang jaraknya jauh misalnya antar Negara.
  • 91.
    6. Chating danjejaring Sosial Chating adalah sarana internet yang digunakan untuk komunikasi langsung dengan melalui tulisan atau kata-kata. Software yang menyediakan fasilitas chating seperti mIRC dari Microsoft, vIRC, Facebook (FB), Twitter, coprol dan lain sebagainya yang sangat memasyarakat dari anak-anak hingga orang dewasa.
  • 92.
    7. Search Engine SearchEngine merupakan fasilitas yang disediakan oleh situs tertentu untuk mempermudah pencarian atau pelacakan informasi yang kita butuhkan secara cepat.. Contoh fasilitas search engine yang sangat terkenal adalah google.com, excite.com dan yahoo.com.
  • 93.
    8. Untuk mengirimSMS ke telepon sellular Internet juga menyediakan fasilitas mengirim SMS (Send Message Sort) ke telepon sellular (HP/HandPhone) sesuai dengan nomor HP yang diinginkan. Tentunya dengan memanfaatkan fasilitas ini kita bisa menghemat biaya SMS.
  • 94.
    9. Sarana Entertainmentdan Games Dengan menggunakan internet kita bisa bermain games secara on-line. Kita juga bisa melihat video, atau men-downloadnya, memutar lagu dan men-downloadnya, atau sekedar berita film. Selain itu kita juga bisa mendengarkan siaran radio diseluruh dunia yang on-line, dan masih banyak lagi yang lain.
