Materi Teknologi Informasi dan Komunikasi bab 5 Kelas 9

1. Anggota :
• Digja Mas Seno (05)
• M. Anas Syafiq (17)
• Ocky Arya Fausi (22)
• Rissa Amanda P. (26)

2. BAB 5

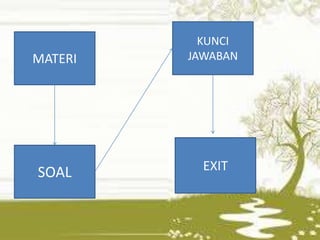

3. MATERI
SOAL
KUNCI
JAWABAN
EXIT

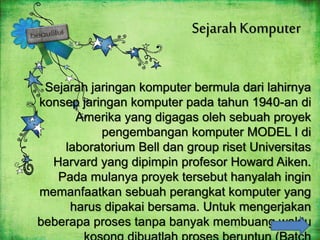

4. SejarahKomputer
Sejarah jaringan komputer bermula dari lahirnya
konsep jaringan komputer pada tahun 1940-an di
Amerika yang digagas oleh sebuah proyek
pengembangan komputer MODEL I di
laboratorium Bell dan group riset Universitas
Harvard yang dipimpin profesor Howard Aiken.
Pada mulanya proyek tersebut hanyalah ingin
memanfaatkan sebuah perangkat komputer yang
harus dipakai bersama. Untuk mengerjakan
beberapa proses tanpa banyak membuang waktu

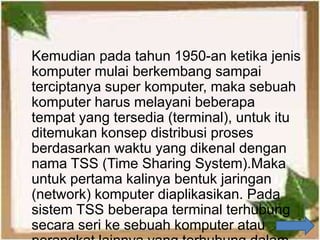

5. Kemudian pada tahun 1950-an ketika jenis
komputer mulai berkembang sampai
terciptanya super komputer, maka sebuah
komputer harus melayani beberapa
tempat yang tersedia (terminal), untuk itu
ditemukan konsep distribusi proses
berdasarkan waktu yang dikenal dengan
nama TSS (Time Sharing System).Maka
untuk pertama kalinya bentuk jaringan
(network) komputer diaplikasikan. Pada
sistem TSS beberapa terminal terhubung
secara seri ke sebuah komputer atau

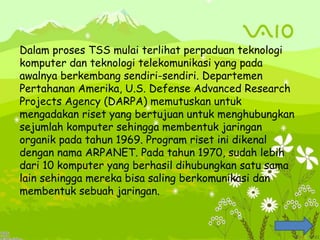

6. Dalam proses TSS mulai terlihat perpaduan teknologi
komputer dan teknologi telekomunikasi yang pada
awalnya berkembang sendiri-sendiri. Departemen
Pertahanan Amerika, U.S. Defense Advanced Research
Projects Agency (DARPA) memutuskan untuk
mengadakan riset yang bertujuan untuk menghubungkan
sejumlah komputer sehingga membentuk jaringan
organik pada tahun 1969. Program riset ini dikenal
dengan nama ARPANET. Pada tahun 1970, sudah lebih
dari 10 komputer yang berhasil dihubungkan satu sama
lain sehingga mereka bisa saling berkomunikasi dan
membentuk sebuah jaringan.

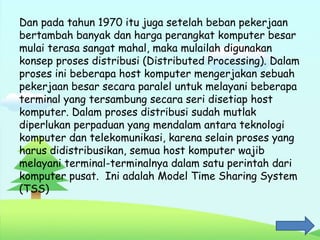

7. Dan pada tahun 1970 itu juga setelah beban pekerjaan
bertambah banyak dan harga perangkat komputer besar
mulai terasa sangat mahal, maka mulailah digunakan
konsep proses distribusi (Distributed Processing). Dalam
proses ini beberapa host komputer mengerjakan sebuah
pekerjaan besar secara paralel untuk melayani beberapa
terminal yang tersambung secara seri disetiap host
komputer. Dalam proses distribusi sudah mutlak
diperlukan perpaduan yang mendalam antara teknologi
komputer dan telekomunikasi, karena selain proses yang
harus didistribusikan, semua host komputer wajib
melayani terminal-terminalnya dalam satu perintah dari
komputer pusat. Ini adalah Model Time Sharing System
(TSS)

8. Pada tahun 1972, Roy Tomlinson berhasil menyempurnakan program
surat elektonik (email) yang dibuatnya setahun yang lalu untuk ARPANET.
Program tersebut begitu mudah untuk digunakan, sehingga langsung
menjadi populer. Pada tahun yang sama yaitu tahun 1972, ikon at (@) juga
diperkenalkan sebagai lambang penting yang menunjukan “at” atau
“pada”. Tahun 1973, jaringan komputer ARPANET mulai dikembangkan
meluas ke luar Amerika Serikat. Komputer University College di London
merupakan komputer pertama yang ada di luar Amerika yang menjadi
anggota jaringan Arpanet. Pada tahun yang sama yaitu tahun 1973, dua
orang ahli komputer yakni Vinton Cerf dan Bob Kahn mempresentasikan
sebuah gagasan yang lebih besar, yang menjadi cikal bakal pemikiran
International Network (Internet). Ide ini dipresentasikan untuk pertama
kalinya di Universitas Sussex. Hari bersejarah berikutnya adalah tanggal 26
Maret 1976, ketika Ratu Inggris berhasil mengirimkan surat elektronik dari
Royal Signals and Radar Establishment di Malvern. Setahun kemudian,
sudah lebih dari 100 komputer yang bergabung di ARPANET membentuk
sebuah jaringan atau network.

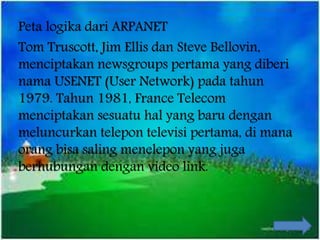

9. Peta logika dari ARPANET
Tom Truscott, Jim Ellis dan Steve Bellovin,
menciptakan newsgroups pertama yang diberi
nama USENET (User Network) pada tahun
1979. Tahun 1981, France Telecom
menciptakan sesuatu hal yang baru dengan
meluncurkan telepon televisi pertama, di mana
orang bisa saling menelepon yang juga
berhubungan dengan video link.

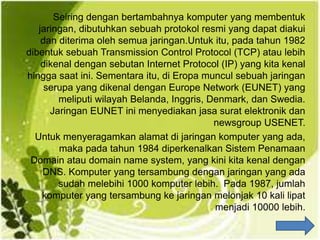

10. Seiring dengan bertambahnya komputer yang membentuk
jaringan, dibutuhkan sebuah protokol resmi yang dapat diakui
dan diterima oleh semua jaringan.Untuk itu, pada tahun 1982
dibentuk sebuah Transmission Control Protocol (TCP) atau lebih
dikenal dengan sebutan Internet Protocol (IP) yang kita kenal
hingga saat ini. Sementara itu, di Eropa muncul sebuah jaringan
serupa yang dikenal dengan Europe Network (EUNET) yang
meliputi wilayah Belanda, Inggris, Denmark, dan Swedia.
Jaringan EUNET ini menyediakan jasa surat elektronik dan
newsgroup USENET.
Untuk menyeragamkan alamat di jaringan komputer yang ada,
maka pada tahun 1984 diperkenalkan Sistem Penamaan
Domain atau domain name system, yang kini kita kenal dengan
DNS. Komputer yang tersambung dengan jaringan yang ada
sudah melebihi 1000 komputer lebih. Pada 1987, jumlah
komputer yang tersambung ke jaringan melonjak 10 kali lipat
menjadi 10000 lebih.

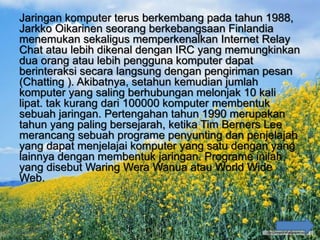

11. Jaringan komputer terus berkembang pada tahun 1988,
Jarkko Oikarinen seorang berkebangsaan Finlandia
menemukan sekaligus memperkenalkan Internet Relay
Chat atau lebih dikenal dengan IRC yang memungkinkan
dua orang atau lebih pengguna komputer dapat
berinteraksi secara langsung dengan pengiriman pesan
(Chatting ). Akibatnya, setahun kemudian jumlah
komputer yang saling berhubungan melonjak 10 kali
lipat. tak kurang dari 100000 komputer membentuk
sebuah jaringan. Pertengahan tahun 1990 merupakan
tahun yang paling bersejarah, ketika Tim Berners Lee
merancang sebuah programe penyunting dan penjelajah
yang dapat menjelajai komputer yang satu dengan yang
lainnya dengan membentuk jaringan. Programe inilah
yang disebut Waring Wera Wanua atau World Wide
Web.

12. Komputer yang saling tersambung membentuk
jaringan sudah melampaui sejuta komputer pada
tahun 1992. Dan pada tahun yang sama muncul
istilah surfing (menjelajah). Dan pada tahun 1994,
situs-situs di internet telah tumbuh menjadi 3000
alamat halaman, dan untuk pertama kalinya
berbelanja melalui internet atau virtual-shopping
atau e-retail muncul di situs. Pada tahun yang
sama Yahoo! didirikan, yang juga sekaligus tahun
kelahiran Netscape Navigator 1.0

13. Pengertian Jaringan Komputer
Jaringankomputer(jaringan) adalah jaringantelekomunikasi yangmemungkinkanantarkomputeruntuksaling
bertukardata. Tujuandari jaringankomputeradalah agar dapat mencapai tujuannya,setiap bagian dari jaringan
komputerdapat meminta dan memberikanlayanan(service). Pihak yangmeminta/menerimalayanandisebut
klien(client) dan yangmemberikan/mengirimlayanandisebut peladen (server). Desain ini disebut dengan sistem
client-server, dan digunakanpada hampir seluruh aplikasi jaringankomputer.

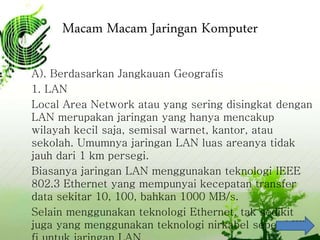

14. Macam Macam Jaringan Komputer
A). Berdasarkan Jangkauan Geografis
1. LAN
Local Area Network atau yang sering disingkat dengan
LAN merupakan jaringan yang hanya mencakup
wilayah kecil saja, semisal warnet, kantor, atau
sekolah. Umumnya jaringan LAN luas areanya tidak
jauh dari 1 km persegi.
Biasanya jaringan LAN menggunakan teknologi IEEE
802.3 Ethernet yang mempunyai kecepatan transfer
data sekitar 10, 100, bahkan 1000 MB/s.
Selain menggunakan teknologi Ethernet, tak sedikit
juga yang menggunakan teknologi nirkabel seperti Wi-

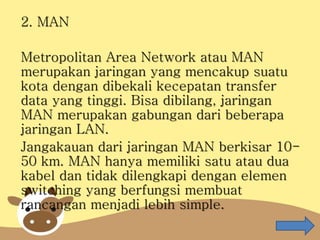

15. 2. MAN
Metropolitan Area Network atau MAN
merupakan jaringan yang mencakup suatu
kota dengan dibekali kecepatan transfer
data yang tinggi. Bisa dibilang, jaringan
MAN merupakan gabungan dari beberapa
jaringan LAN.
Jangakauan dari jaringan MAN berkisar 10-
50 km. MAN hanya memiliki satu atau dua
kabel dan tidak dilengkapi dengan elemen
switching yang berfungsi membuat
rancangan menjadi lebih simple.

16. 3. WAN
Wide Area Network atau WAN merupakan jaringan yang jangkauannya
mencakup daerah geografis yang luas, semisal sebuah negara bahkan
benua.
WAN umumnya digunakan untuk menghubungkan dua atau lebih
jaringan lokal sehingga pengguna dapat berkomunikasi dengan
pengguna lain meskipun berada di lokasi yang berbeda.

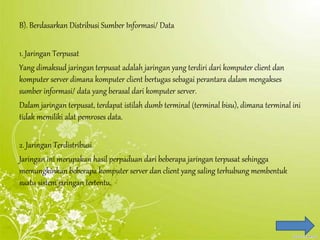

17. B). Berdasarkan Distribusi Sumber Informasi/ Data
1. Jaringan Terpusat
Yang dimaksud jaringan terpusat adalah jaringan yang terdiri dari komputer client dan
komputer server dimana komputer client bertugas sebagai perantara dalam mengakses
sumber informasi/ data yang berasal dari komputer server.
Dalam jaringan terpusat, terdapat istilah dumb terminal (terminal bisu), dimana terminal ini
tidak memiliki alat pemroses data.
2. Jaringan Terdistribusi
Jaringan ini merupakan hasil perpaduan dari beberapa jaringan terpusat sehingga
memungkinkan beberapa komputer server dan client yang saling terhubung membentuk
suatu sistem jaringan tertentu.

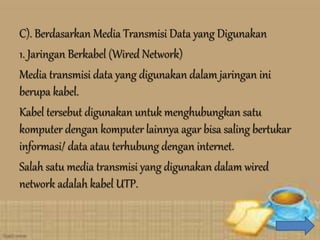

18. C). Berdasarkan Media Transmisi Data yang Digunakan
1. Jaringan Berkabel (Wired Network)
Media transmisi data yang digunakan dalam jaringan ini
berupa kabel.
Kabel tersebut digunakan untuk menghubungkan satu
komputer dengan komputer lainnya agar bisa saling bertukar
informasi/ data atau terhubung dengan internet.
Salah satu media transmisi yang digunakan dalam wired
network adalah kabel UTP.

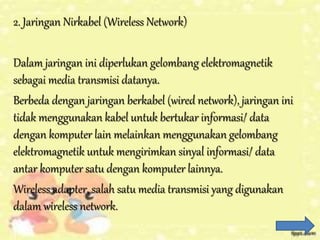

19. 2. Jaringan Nirkabel (Wireless Network)
Dalam jaringan ini diperlukan gelombang elektromagnetik
sebagai media transmisi datanya.
Berbeda dengan jaringan berkabel (wired network), jaringan ini
tidak menggunakan kabel untuk bertukar informasi/ data
dengan komputer lain melainkan menggunakan gelombang
elektromagnetik untuk mengirimkan sinyal informasi/ data
antar komputer satu dengan komputer lainnya.
Wireless adapter, salah satu media transmisi yang digunakan
dalam wireless network.

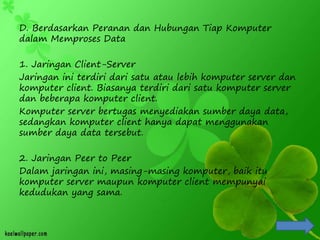

20. D. Berdasarkan Peranan dan Hubungan Tiap Komputer
dalam Memproses Data
1. Jaringan Client-Server
Jaringan ini terdiri dari satu atau lebih komputer server dan
komputer client. Biasanya terdiri dari satu komputer server
dan beberapa komputer client.
Komputer server bertugas menyediakan sumber daya data,
sedangkan komputer client hanya dapat menggunakan
sumber daya data tersebut.
2. Jaringan Peer to Peer
Dalam jaringan ini, masing-masing komputer, baik itu
komputer server maupun komputer client mempunyai
kedudukan yang sama.

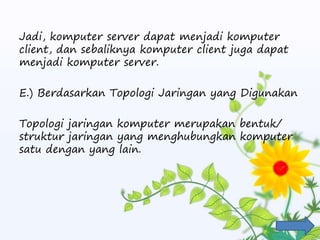

21. Jadi, komputer server dapat menjadi komputer
client, dan sebaliknya komputer client juga dapat
menjadi komputer server.
E.) Berdasarkan Topologi Jaringan yang Digunakan
Topologi jaringan komputer merupakan bentuk/
struktur jaringan yang menghubungkan komputer
satu dengan yang lain.

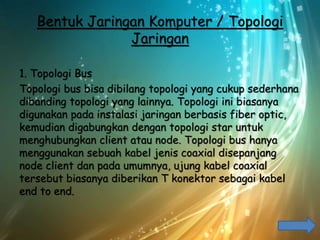

22. Bentuk Jaringan Komputer / Topologi
Jaringan
1. Topologi Bus
Topologi bus bisa dibilang topologi yang cukup sederhana
dibanding topologi yang lainnya. Topologi ini biasanya
digunakan pada instalasi jaringan berbasis fiber optic,
kemudian digabungkan dengan topologi star untuk
menghubungkan client atau node. Topologi bus hanya
menggunakan sebuah kabel jenis coaxial disepanjang
node client dan pada umumnya, ujung kabel coaxial
tersebut biasanya diberikan T konektor sebagai kabel
end to end.

23. Kelebihan Topologi Bus :
 Biaya instalasi yang bisa dibilang sangat
murah
 Karena hanya menggunakan sedikit
kabel.
 Penambahan client/ workstation baru
dapat
dilakukan dengan mudah.
 Topologi yang sangat sederhana dan
mudah di

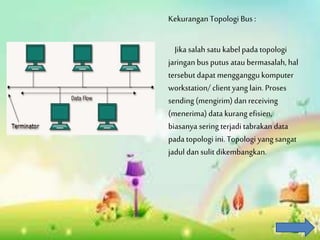

24. Kekurangan Topologi Bus :
Jika salah satu kabel pada topologi
jaringan bus putus atau bermasalah, hal
tersebut dapat mengganggukomputer
workstation/ client yang lain. Proses
sending (mengirim)dan receiving
(menerima) data kurang efisien,
biasanya sering terjadi tabrakan data
pada topologi ini. Topologi yang sangat
jadul dan sulit dikembangkan.

25. 2. Topologi Star
Topologi star atau bintang merupakan salah satu bentuk topologi
jaringan yang biasanya menggunakan switch/ hub untuk
menghubungkan client satu dengan client yang lain.
Kelebihan Topologi Star
Apabila salah satu komputer mengalami masalah, jaringan pada
topologi ini tetap berjalan dan tidak mempengaruhi komputer
yang lain.
Bersifat fleksibel
Tingkat keamanan bisa dibilang cukup baik daripada topologi
bus.
Kemudahan deteksi masalah cukup mudah jika terjadi
kerusakan pada jaringan.

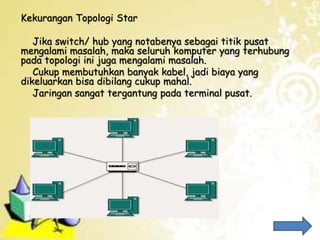

26. Kekurangan Topologi Star
Jika switch/ hub yang notabenya sebagai titik pusat
mengalami masalah, maka seluruh komputer yang terhubung
pada topologi ini juga mengalami masalah.
Cukup membutuhkan banyak kabel, jadi biaya yang
dikeluarkan bisa dibilang cukup mahal.
Jaringan sangat tergantung pada terminal pusat.

27. 3. Topologi Ring
Topologi ring atau cincin
merupakan salah satu
topologi jaringan yang
menghubungkan satu
komputer dengan
komputer lainnya dalam
suatu rangkaian melingkar,
mirip dengan cincin.
Biasanya topologi ini hanya
menggunakan LAN card
untuk menghubungkan
komputer satu dengan
komputer lainnya.

28. Kelebihan Topologi Ring :
Memiliki performa yang lebih baik daripada topologi bus.
Mudah diimplementasikan.
Konfigurasi ulang dan instalasi perangkat baru bisa
dibilang cukup mudah.
Biaya instalasi cukup murah
Kekurangan Topologi Ring :
Kinerja komunikasi dalam topologi ini dinilai dari jumlah/
banyaknya titik atau node.
Troubleshooting bisa dibilang cukup rumit.
Jika salah satu koneksi putus, maka koneksi yang lain
juga ikut putus.

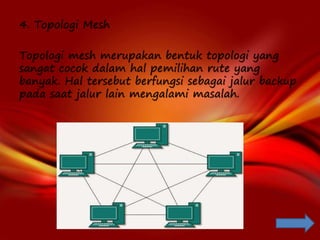

29. 4. Topologi Mesh
Topologi mesh merupakan bentuk topologi yang
sangat cocok dalam hal pemilihan rute yang
banyak. Hal tersebut berfungsi sebagai jalur backup
pada saat jalur lain mengalami masalah.

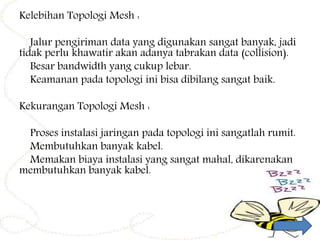

30. Kelebihan Topologi Mesh :
Jalur pengiriman data yang digunakan sangat banyak, jadi
tidak perlu khawatir akan adanya tabrakan data (collision).
Besar bandwidth yang cukup lebar.
Keamanan pada topologi ini bisa dibilang sangat baik.
Kekurangan Topologi Mesh :
Proses instalasi jaringan pada topologi ini sangatlah rumit.
Membutuhkan banyak kabel.
Memakan biaya instalasi yang sangat mahal, dikarenakan
membutuhkan banyak kabel.

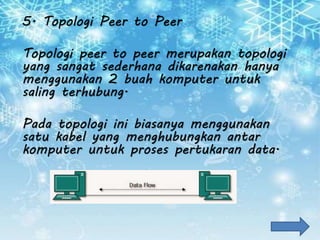

31. 5. Topologi Peer to Peer
Topologi peer to peer merupakan topologi
yang sangat sederhana dikarenakan hanya
menggunakan 2 buah komputer untuk
saling terhubung.
Pada topologi ini biasanya menggunakan
satu kabel yang menghubungkan antar
komputer untuk proses pertukaran data.

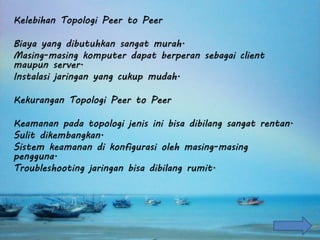

32. Kelebihan Topologi Peer to Peer
Biaya yang dibutuhkan sangat murah.
Masing-masing komputer dapat berperan sebagai client
maupun server.
Instalasi jaringan yang cukup mudah.
Kekurangan Topologi Peer to Peer
Keamanan pada topologi jenis ini bisa dibilang sangat rentan.
Sulit dikembangkan.
Sistem keamanan di konfigurasi oleh masing-masing
pengguna.
Troubleshooting jaringan bisa dibilang rumit.

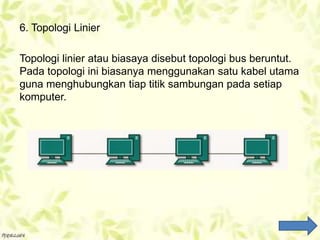

33. 6. Topologi Linier
Topologi linier atau biasaya disebut topologi bus beruntut.
Pada topologi ini biasanya menggunakan satu kabel utama
guna menghubungkan tiap titik sambungan pada setiap
komputer.

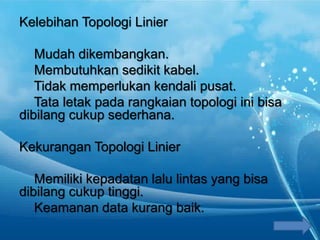

34. Kelebihan Topologi Linier
Mudah dikembangkan.
Membutuhkan sedikit kabel.
Tidak memperlukan kendali pusat.
Tata letak pada rangkaian topologi ini bisa
dibilang cukup sederhana.
Kekurangan Topologi Linier
Memiliki kepadatan lalu lintas yang bisa
dibilang cukup tinggi.
Keamanan data kurang baik.

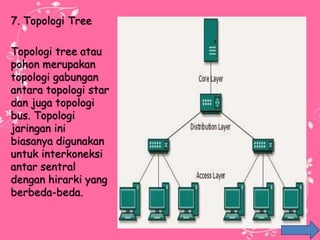

35. 7. Topologi Tree
Topologi tree atau
pohon merupakan
topologi gabungan
antara topologi star
dan juga topologi
bus. Topologi
jaringan ini
biasanya digunakan
untuk interkoneksi
antar sentral
dengan hirarki yang
berbeda-beda.

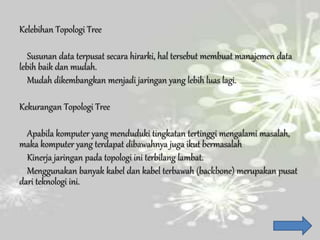

36. Kelebihan Topologi Tree
Susunan data terpusat secara hirarki, hal tersebut membuat manajemen data
lebih baik dan mudah.
Mudah dikembangkan menjadi jaringan yang lebih luas lagi.
Kekurangan Topologi Tree
Apabila komputer yang menduduki tingkatan tertinggi mengalami masalah,
maka komputer yang terdapat dibawahnya juga ikut bermasalah
Kinerja jaringan pada topologi ini terbilang lambat.
Menggunakan banyak kabel dan kabel terbawah (backbone) merupakan pusat
dari teknologi ini.

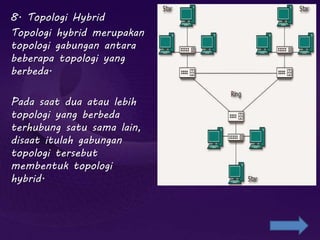

37. 8. Topologi Hybrid
Topologi hybrid merupakan
topologi gabungan antara
beberapa topologi yang
berbeda.
Pada saat dua atau lebih
topologi yang berbeda
terhubung satu sama lain,
disaat itulah gabungan
topologi tersebut
membentuk topologi
hybrid.

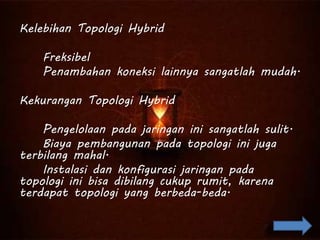

38. Kelebihan Topologi Hybrid
Freksibel
Penambahan koneksi lainnya sangatlah mudah.
Kekurangan Topologi Hybrid
Pengelolaan pada jaringan ini sangatlah sulit.
Biaya pembangunan pada topologi ini juga
terbilang mahal.
Instalasi dan konfigurasi jaringan pada
topologi ini bisa dibilang cukup rumit, karena
terdapat topologi yang berbeda-beda.

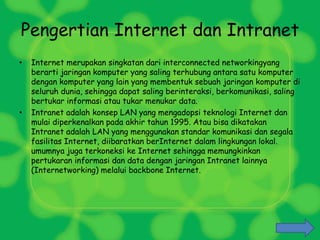

39. Pengertian Internet dan Intranet
• Internet merupakan singkatan dari interconnected networkingyang
berarti jaringan komputer yang saling terhubung antara satu komputer
dengan komputer yang lain yang membentuk sebuah jaringan komputer di
seluruh dunia, sehingga dapat saling berinteraksi, berkomunikasi, saling
bertukar informasi atau tukar menukar data.
• Intranet adalah konsep LAN yang mengadopsi teknologi Internet dan
mulai diperkenalkan pada akhir tahun 1995. Atau bisa dikatakan
Intranet adalah LAN yang menggunakan standar komunikasi dan segala
fasilitas Internet, diibaratkan berInternet dalam lingkungan lokal.
umumnya juga terkoneksi ke Internet sehingga memungkinkan
pertukaran informasi dan data dengan jaringan Intranet lainnya
(Internetworking) melalui backbone Internet.

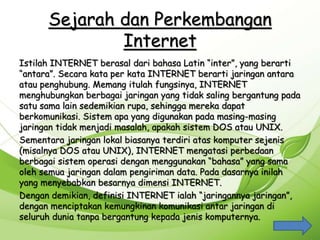

40. Sejarah dan Perkembangan
Internet
Istilah INTERNET berasal dari bahasa Latin “inter”, yang berarti
“antara”. Secara kata per kata INTERNET berarti jaringan antara
atau penghubung. Memang itulah fungsinya, INTERNET
menghubungkan berbagai jaringan yang tidak saling bergantung pada
satu sama lain sedemikian rupa, sehingga mereka dapat
berkomunikasi. Sistem apa yang digunakan pada masing-masing
jaringan tidak menjadi masalah, apakah sistem DOS atau UNIX.
Sementara jaringan lokal biasanya terdiri atas komputer sejenis
(misalnya DOS atau UNIX), INTERNET mengatasi perbedaan
berbagai sistem operasi dengan menggunakan “bahasa” yang sama
oleh semua jaringan dalam pengiriman data. Pada dasarnya inilah
yang menyebabkan besarnya dimensi INTERNET.
Dengan demikian, definisi INTERNET ialah “jaringannya jaringan”,
dengan menciptakan kemungkinan komunikasi antar jaringan di
seluruh dunia tanpa bergantung kepada jenis komputernya.

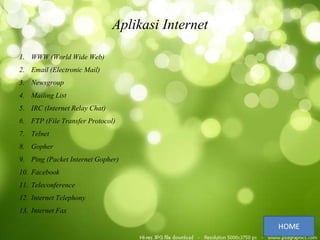

41. Aplikasi Internet
1. WWW (World Wide Web)
2. Email (Electronic Mail)
3. Newsgroup
4. Mailing List
5. IRC (Internet Relay Chat)
6. FTP (File Transfer Protocol)
7. Telnet
8. Gopher
9. Ping (Packet Internet Gopher)
10. Facebook
11. Teleconference
12. Internet Telephony
13. Internet Fax

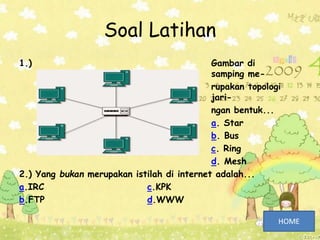

42. Soal Latihan
1.) Gambar di
samping me-
rupakan topologi
jari-
ngan bentuk...
a. Star
b. Bus
c. Ring
d. Mesh
2.) Yang bukan merupakan istilah di internet adalah...
a.IRC c.KPK
b.FTP d.WWW

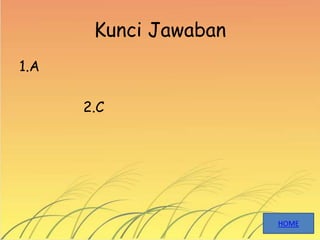

43. Kunci Jawaban
1.A
2.C
HOME
