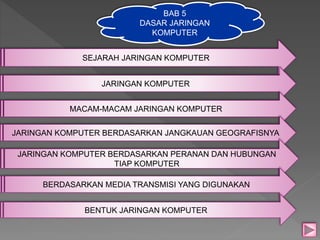

DASAR JARINGAN
KOMPUTER
SEJARAH JARINGAN KOMPUTER
JARINGAN KOMPUTER
MACAM-MACAM JARINGAN KOMPUTER
JARINGAN KOMPUTER BERDASARKAN JANGKAUAN GEOGRAFISNYA
JARINGAN KOMPUTER BERDASARKAN PERANAN DAN HUBUNGAN
TIAP KOMPUTER
BERDASARKAN MEDIA TRANSMISI YANG DIGUNAKAN

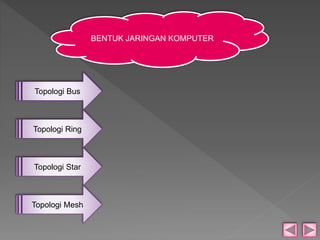

BENTUK JARINGAN KOMPUTER
S.K: MEMAHAMI DASAR-DASAR
PENGGUNAAN INTERNET DAN INTRANET
K.D: MENJELASKAN PENGERTIAN
INTERNET DAN INTRANET, DAN SISTIM
JARINGAN
SEJARAH JARINGAN
KOMPUTER

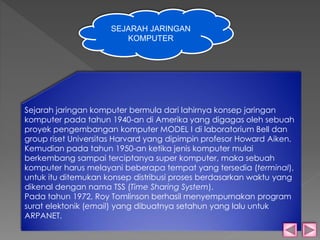

Sejarah jaringan komputer bermula dari lahirnya konsep jaringan
komputer pada tahun 1940-an di Amerika yang digagas oleh sebuah
proyek pengembangan komputer MODEL I di laboratorium Bell dan
group riset Universitas Harvard yang dipimpin profesor Howard Aiken.
Kemudian pada tahun 1950-an ketika jenis komputer mulai
berkembang sampai terciptanya super komputer, maka sebuah
komputer harus melayani beberapa tempat yang tersedia (terminal),
untuk itu ditemukan konsep distribusi proses berdasarkan waktu yang
dikenal dengan nama TSS (Time Sharing System).

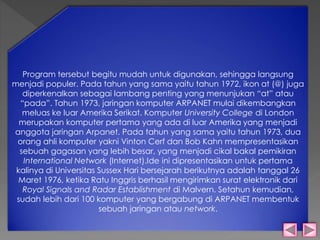

Pada tahun 1972, Roy Tomlinson berhasil menyempurnakan program
surat elektonik (email) yang dibuatnya setahun yang lalu untuk
ARPANET.
Program tersebut begitu mudah untuk digunakan, sehingga langsung
menjadi populer. Pada tahun yang sama yaitu tahun 1972, ikon at (@) juga
diperkenalkan sebagai lambang penting yang menunjukan “at” atau
“pada”. Tahun 1973, jaringan komputer ARPANET mulai dikembangkan
meluas ke luar Amerika Serikat. Komputer University College di London
merupakan komputer pertama yang ada di luar Amerika yang menjadi
anggota jaringan Arpanet. Pada tahun yang sama yaitu tahun 1973, dua
orang ahli komputer yakni Vinton Cerf dan Bob Kahn mempresentasikan
sebuah gagasan yang lebih besar, yang menjadi cikal bakal pemikiran
International Network (Internet).Ide ini dipresentasikan untuk pertama
kalinya di Universitas Sussex Hari bersejarah berikutnya adalah tanggal 26
Maret 1976, ketika Ratu Inggris berhasil mengirimkan surat elektronik dari
Royal Signals and Radar Establishment di Malvern. Setahun kemudian,
sudah lebih dari 100 komputer yang bergabung di ARPANET membentuk
sebuah jaringan atau network.
JARINGAN KOMPUTER

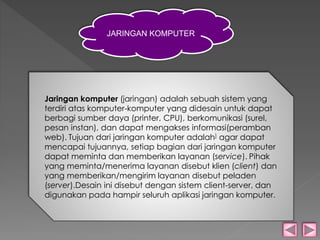

Jaringan komputer (jaringan) adalah sebuah sistem yang
terdiri atas komputer-komputer yang didesain untuk dapat
berbagi sumber daya (printer, CPU), berkomunikasi (surel,
pesan instan), dan dapat mengakses informasi(peramban
web). Tujuan dari jaringan komputer adalah] agar dapat
mencapai tujuannya, setiap bagian dari jaringan komputer
dapat meminta dan memberikan layanan (service). Pihak
yang meminta/menerima layanan disebut klien (client) dan
yang memberikan/mengirim layanan disebut peladen
(server).Desain ini disebut dengan sistem client-server, dan
digunakan pada hampir seluruh aplikasi jaringan komputer.

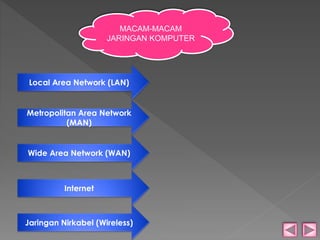

MACAM-MACAM
JARINGAN KOMPUTER
Local Area Network (LAN)
Metropolitan Area Network
(MAN)
Wide Area Network (WAN)
Internet
Jaringan Nirkabel (Wireless)
Local Area Network (LAN)

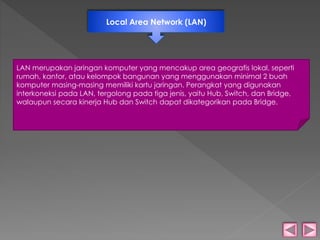

LAN merupakan jaringan komputer yang mencakup area geografis lokal, seperti
rumah, kantor, atau kelompok bangunan yang menggunakan minimal 2 buah
komputer masing-masing memiliki kartu jaringan. Perangkat yang digunakan
interkoneksi pada LAN, tergolong pada tiga jenis, yaitu Hub, Switch, dan Bridge,
walaupun secara kinerja Hub dan Switch dapat dikategorikan pada Bridge.
Metropolitan Area Network
(MAN)

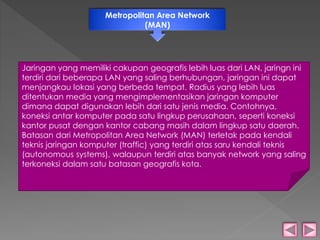

Jaringan yang memiliki cakupan geografis lebih luas dari LAN, jaringn ini
terdiri dari beberapa LAN yang saling berhubungan, jaringan ini dapat
menjangkau lokasi yang berbeda tempat. Radius yang lebih luas
ditentukan media yang mengimplementasikan jaringan komputer
dimana dapat digunakan lebih dari satu jenis media. Contohnya,
koneksi antar komputer pada satu lingkup perusahaan, seperti koneksi
kantor pusat dengan kantor cabang masih dalam lingkup satu daerah.
Batasan dari Metropolitan Area Network (MAN) terletak pada kendali
teknis jaringan komputer (traffic) yang terdiri atas saru kendali teknis
(autonomous systems), walaupun terdiri atas banyak network yang saling
terkoneksi dalam satu batasan geografis kota.
Wide Area Network (WAN)
WAN merupakan sistem jaringan yang menghubungkan antar Autonomous System
(AS). Satu Autonomous System dapat terdiri atas satu jaringan atau lebih. WAN
mencakup daerah geografis yang luas, memungkinkan komunikasi antara dua
perangkat yang terpisah dengan jarak yang sangat jauh, misalnya jaringan pada
bidang perBank-an, jual beli online, jaringan penjualan jasa, dll.
Jaringan komputer dengan implementasi yang menggabungkan LAN, MAN, dan
WAN dapat disebut sebagai WAN. Biasanya WAN lebih rumit dan sangat kompleks
bila dibandingkan LAN maupun MAN. Menggunakan banyak sarana untuk
menghubungkan antara
LAN dan WAN kedalam komunikasi global seperti internet, meski demikian
antara LAN, MAN dan WAN tidak banyak berbeda dalam beberapa hal, hanya
lingkup areanya saja yang berbeda satu diantara yang lainnya.
Internet

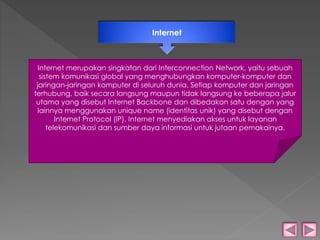

Internet merupakan singkatan dari Interconnection Network, yaitu sebuah
sistem komunikasi global yang menghubungkan komputer-komputer dan
jaringan-jaringan komputer di seluruh dunia. Setiap komputer dan jaringan
terhubung, baik secara langsung maupun tidak langsung ke beberapa jalur
utama yang disebut Internet Backbone dan dibedakan satu dengan yang
lainnya menggunakan unique name (identitas unik) yang disebut dengan
Internet Protocol (IP). Internet menyediakan akses untuk layanan
telekomunikasi dan sumber daya informasi untuk jutaan pemakainya.
Jaringan Nirkabel (Wireless)
Jaringan Nirkabel tidak menggunakan kabel untuk transmisi data,
melainkan menggunakan gelombang elektromagnetik, yaitu
berupa gelombang radio. Jaringan ini memanfaatkan jasa satelit
dan mampu memberikan kecepatan akses yang lebih cepat
dibandingkan dengan jaringan yang menggunakan kabel.
JARINGAN KOMPUTER
BERDASARKAN JANGKAUAN
GEOGRAFISNYA

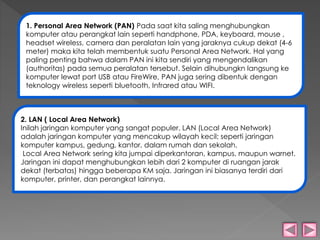

1. Personal Area Network (PAN) Pada saat kita saling menghubungkan
komputer atau perangkat lain seperti handphone, PDA, keyboard, mouse ,
headset wireless, camera dan peralatan lain yang jaraknya cukup dekat (4-6
meter) maka kita telah membentuk suatu Personal Area Network. Hal yang
paling penting bahwa dalam PAN ini kita sendiri yang mengendalikan
(authoritas) pada semua peralatan tersebut. Selain dihubungkn langsung ke
komputer lewat port USB atau FireWire, PAN juga sering dibentuk dengan
teknology wireless seperti bluetooth, Infrared atau WIFI.
2. LAN ( Local Area Network)
Inilah jaringan komputer yang sangat populer. LAN (Local Area Network)
adalah jaringan komputer yang mencakup wilayah kecil; seperti jaringan
komputer kampus, gedung, kantor, dalam rumah dan sekolah.
Local Area Network sering kita jumpai diperkantoran, kampus, maupun warnet.
Jaringan ini dapat menghubungkan lebih dari 2 komputer di ruangan jarak
dekat (terbatas) hingga beberapa KM saja. Jaringan ini biasanya terdiri dari
komputer, printer, dan perangkat lainnya.

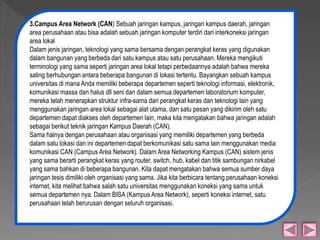

3.Campus Area Network (CAN) Sebuah jaringan kampus, jaringan kampus daerah, jaringan
area perusahaan atau bisa adalah sebuah jaringan komputer terdiri dari interkoneksi jaringan
area lokal
Dalam jenis jaringan, teknologi yang sama bersama dengan perangkat keras yang digunakan
dalam bangunan yang berbeda dari satu kampus atau satu perusahaan. Mereka mengikuti
terminologi yang sama seperti jaringan area lokal tetapi perbedaannya adalah bahwa mereka
saling berhubungan antara beberapa bangunan di lokasi tertentu. Bayangkan sebuah kampus
universitas di mana Anda memiliki beberapa departemen seperti teknologi informasi, elektronik,
komunikasi massa dan halus dll seni dan dalam semua departemen laboratorium komputer,
mereka telah menerapkan struktur infra-sama dari perangkat keras dan teknologi lain yang
menggunakan jaringan area lokal sebagai alat utama, dan satu pesan yang dikirim oleh satu
departemen dapat diakses oleh departemen lain, maka kita mengatakan bahwa jaringan adalah
sebagai berikut teknik jaringan Kampus Daerah (CAN).
Sama halnya dengan perusahaan atau organisasi yang memiliki departemen yang berbeda
dalam satu lokasi dan ini departemen dapat berkomunikasi satu sama lain menggunakan media
komunikasi CAN (Campus Area Network). Dalam Area Networking Kampus (CAN) sistem jenis
yang sama berarti perangkat keras yang router, switch, hub, kabel dan titik sambungan nirkabel
yang sama bahkan di beberapa bangunan. Kita dapat mengatakan bahwa semua sumber daya
jaringan tesis dimiliki oleh organisasi yang sama. Jika kita berbicara tentang perusahaan koneksi
internet, kita melihat bahwa salah satu universitas menggunakan koneksi yang sama untuk
semua departemen nya. Dalam BISA (Kampus Area Network), seperti koneksi internet, satu
perusahaan telah berurusan dengan seluruh organisasi.

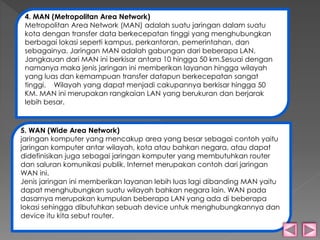

4. MAN (Metropolitan Area Network)
Metropolitan Area Network (MAN) adalah suatu jaringan dalam suatu
kota dengan transfer data berkecepatan tinggi yang menghubungkan
berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan
sebagainya. Jaringan MAN adalah gabungan dari beberapa LAN.
Jangkauan dari MAN ini berkisar antara 10 hingga 50 km.Sesuai dengan
namanya maka jenis jaringan ini memberikan layanan hingga wilayah
yang luas dan kemampuan transfer datapun berkecepatan sangat
tinggi. Wilayah yang dapat menjadi cakupannya berkisar hingga 50
KM. MAN ini merupakan rangkaian LAN yang berukuran dan berjarak
lebih besar.
5. WAN (Wide Area Network)
jaringan komputer yang mencakup area yang besar sebagai contoh yaitu
jaringan komputer antar wilayah, kota atau bahkan negara, atau dapat
didefinisikan juga sebagai jaringan komputer yang membutuhkan router
dan saluran komunikasi publik. Internet merupakan contoh dari jaringan
WAN ini.
Jenis jaringan ini memberikan layanan lebih luas lagi dibanding MAN yaitu
dapat menghubungkan suatu wilayah bahkan negara lain. WAN pada
dasarnya merupakan kumpulan beberapa LAN yang ada di beberapa
lokasi sehingga dibutuhkan sebuah device untuk menghubungkannya dan
device itu kita sebut router.
6. Broadband Global Area Network (BGAN)

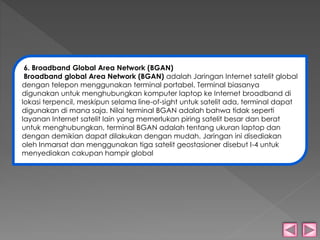

Broadband global Area Network (BGAN) adalah Jaringan Internet satelit global
dengan telepon menggunakan terminal portabel. Terminal biasanya
digunakan untuk menghubungkan komputer laptop ke Internet broadband di
lokasi terpencil, meskipun selama line-of-sight untuk satelit ada, terminal dapat
digunakan di mana saja. Nilai terminal BGAN adalah bahwa tidak seperti
layanan Internet satelit lain yang memerlukan piring satelit besar dan berat
untuk menghubungkan, terminal BGAN adalah tentang ukuran laptop dan
dengan demikian dapat dilakukan dengan mudah. Jaringan ini disediakan
oleh Inmarsat dan menggunakan tiga satelit geostasioner disebut I-4 untuk
menyediakan cakupan hampir global

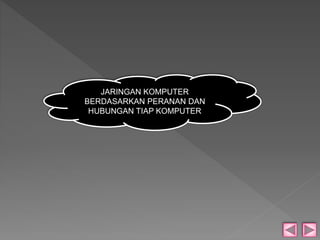

JARINGAN KOMPUTER
BERDASARKAN PERANAN DAN
HUBUNGAN TIAP KOMPUTER

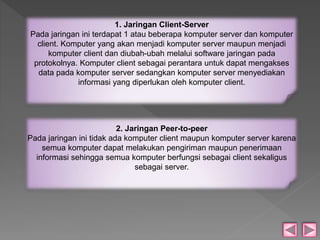

1. Jaringan Client-Server
Pada jaringan ini terdapat 1 atau beberapa komputer server dan komputer
client. Komputer yang akan menjadi komputer server maupun menjadi
komputer client dan diubah-ubah melalui software jaringan pada
protokolnya. Komputer client sebagai perantara untuk dapat mengakses
data pada komputer server sedangkan komputer server menyediakan
informasi yang diperlukan oleh komputer client.
2. Jaringan Peer-to-peer
Pada jaringan ini tidak ada komputer client maupun komputer server karena
semua komputer dapat melakukan pengiriman maupun penerimaan
informasi sehingga semua komputer berfungsi sebagai client sekaligus
sebagai server.
JARINGAN KOMPUTER
BERDASARAN MEDIA
TRANSMISI YG DIGUNAKAN
Media transmisi adalah media yang menghubungkan antara pengirim
dan penerima informasi (data), karena jarak yang jauh, maka data
terlebih dahulu diubah menjadi kode/isyarat, dan isyarat inilah yang
akan dimanipulasi dengan berbagai macam cara untuk diubah
kembali menjadi data.
BENTUK JARINGAN KOMPUTER
Topologi Bus
Topologi Ring
Topologi Star
Topologi Mesh

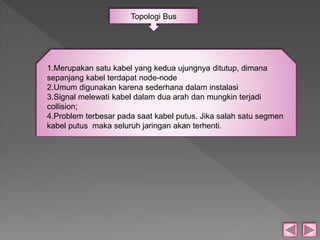

Topologi Bus
1.Merupakan satu kabel yang kedua ujungnya ditutup, dimana
sepanjang kabel terdapat node-node
2.Umum digunakan karena sederhana dalam instalasi
3.Signal melewati kabel dalam dua arah dan mungkin terjadi
collision;
4.Problem terbesar pada saat kabel putus. Jika salah satu segmen
kabel putus maka seluruh jaringan akan terhenti.

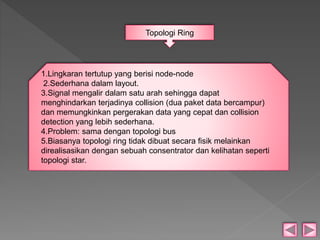

Topologi Ring
1.Lingkaran tertutup yang berisi node-node
2.Sederhana dalam layout.
3.Signal mengalir dalam satu arah sehingga dapat
menghindarkan terjadinya collision (dua paket data bercampur)
dan memungkinkan pergerakan data yang cepat dan collision
detection yang lebih sederhana.
4.Problem: sama dengan topologi bus
5.Biasanya topologi ring tidak dibuat secara fisik melainkan
direalisasikan dengan sebuah consentrator dan kelihatan seperti
topologi star.

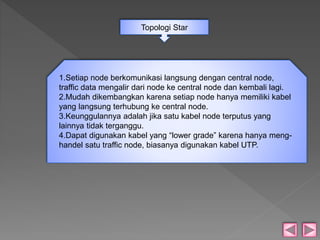

Topologi Star
1.Setiap node berkomunikasi langsung dengan central node,
traffic data mengalir dari node ke central node dan kembali lagi.
2.Mudah dikembangkan karena setiap node hanya memiliki kabel
yang langsung terhubung ke central node.
3.Keunggulannya adalah jika satu kabel node terputus yang
lainnya tidak terganggu.
4.Dapat digunakan kabel yang “lower grade” karena hanya meng-handel
satu traffic node, biasanya digunakan kabel UTP.

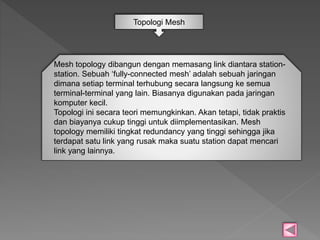

Topologi Mesh
Mesh topology dibangun dengan memasang link diantara station-station.
Sebuah ‘fully-connected mesh’ adalah sebuah jaringan
dimana setiap terminal terhubung secara langsung ke semua
terminal-terminal yang lain. Biasanya digunakan pada jaringan
komputer kecil.
Topologi ini secara teori memungkinkan. Akan tetapi, tidak praktis
dan biayanya cukup tinggi untuk diimplementasikan. Mesh
topology memiliki tingkat redundancy yang tinggi sehingga jika
terdapat satu link yang rusak maka suatu station dapat mencari
link yang lainnya.

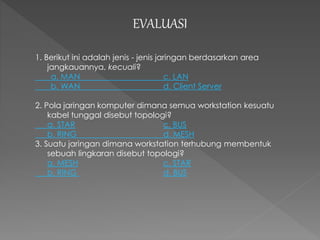

EVALUASI
1. Berikut ini adalah jenis - jenis jaringan berdasarkan area
jangkauannya, kecuali?
a. MAN c. LAN
b. WAN d. Client Server
2. Pola jaringan komputer dimana semua workstation kesuatu
kabel tunggal disebut topologi?
a. STAR c. BUS
b. RING d. MESH
3. Suatu jaringan dimana workstation terhubung membentuk
sebuah lingkaran disebut topologi?
a. MESH c. STAR
b. RING d. BUS

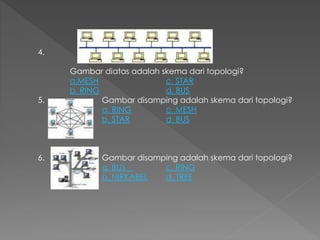

4.
Gambar diatas adalah skema dari topologi?
a.MESH c. STAR
b. RING d. BUS
5. Gambar disamping adalah skema dari topologi?
a. RING c. MESH
b. STAR d. BUS
6. Gambar disamping adalah skema dari topologi?
a. BUS c. RING
b. NIRKABEL d. TREE

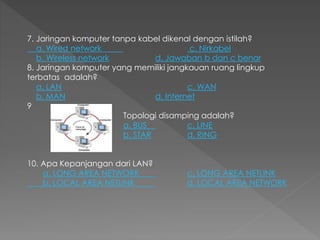

7. Jaringan komputer tanpa kabel dikenal dengan istilah?
a. Wired network c. Nirkabel
b. Wireless network d. Jawaban b dan c benar
8. Jaringan komputer yang memiliki jangkauan ruang lingkup
terbatas adalah?
a. LAN c. WAN
b. MAN d. Internet
9
Topologi disamping adalah?
a. BUS c. LINE
b. STAR d. RING
10. Apa Kepanjangan dari LAN?
a. LONG AREA NETWORK c. LONG AREA NETLINK
b. LOCAL AREA NETLINK d. LOCAL AREA NETWORK

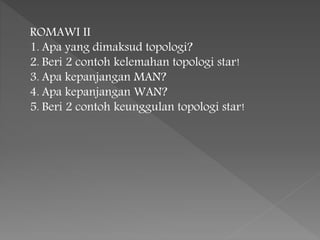

ROMAWI II
1. Apa yang dimaksud topologi?
2. Beri 2 contoh kelemahan topologi star!
3. Apa kepanjangan MAN?
4. Apa kepanjangan WAN?
5. Beri 2 contoh keunggulan topologi star!

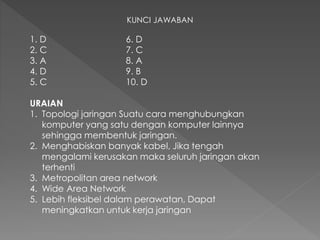

KUNCI JAWABAN
1. D 6. D
2. C 7. C
3. A 8. A
4. D 9. B
5. C 10. D
URAIAN
1. Topologi jaringan Suatu cara menghubungkan
komputer yang satu dengan komputer lainnya
sehingga membentuk jaringan.
2. Menghabiskan banyak kabel, Jika tengah
mengalami kerusakan maka seluruh jaringan akan
terhenti
3. Metropolitan area network
4. Wide Area Network
5. Lebih fleksibel dalam perawatan, Dapat
meningkatkan untuk kerja jaringan
UPS.... SORRY
YOU FALSE
CAN YOU TRY
AGAIN,
PLEASE?
THAT’S TRUE!!!!
GOOD LUCK


TIK kelas 9 Bab5

  • 1.
    Teknologi Informasi &Komunikasi SMP Negeri 18 Semarang SMP N 18 Semarang Kelas IX G kelompok 1 2014/2015 Yang Disusun Oleh: 1. Aldella Melinia P. (01) 2. Larossa Melirahma (11) 3. Sabella Rizki L. (23) 4. Tasya Okdzan S (26)
  • 2.
    THE MENU PilihSalah Satu SMP NEGERI 18 SEMARANG BAB 1 BAB 2 BAB 4 BAB 5 BAB 3 BAB 6
  • 3.
    BAB 5 DASARJARINGAN KOMPUTER SEJARAH JARINGAN KOMPUTER JARINGAN KOMPUTER MACAM-MACAM JARINGAN KOMPUTER JARINGAN KOMPUTER BERDASARKAN JANGKAUAN GEOGRAFISNYA JARINGAN KOMPUTER BERDASARKAN PERANAN DAN HUBUNGAN TIAP KOMPUTER BERDASARKAN MEDIA TRANSMISI YANG DIGUNAKAN BENTUK JARINGAN KOMPUTER
  • 4.
    S.K: MEMAHAMI DASAR-DASAR PENGGUNAAN INTERNET DAN INTRANET K.D: MENJELASKAN PENGERTIAN INTERNET DAN INTRANET, DAN SISTIM JARINGAN
  • 5.
    SEJARAH JARINGAN KOMPUTER Sejarah jaringan komputer bermula dari lahirnya konsep jaringan komputer pada tahun 1940-an di Amerika yang digagas oleh sebuah proyek pengembangan komputer MODEL I di laboratorium Bell dan group riset Universitas Harvard yang dipimpin profesor Howard Aiken. Kemudian pada tahun 1950-an ketika jenis komputer mulai berkembang sampai terciptanya super komputer, maka sebuah komputer harus melayani beberapa tempat yang tersedia (terminal), untuk itu ditemukan konsep distribusi proses berdasarkan waktu yang dikenal dengan nama TSS (Time Sharing System). Pada tahun 1972, Roy Tomlinson berhasil menyempurnakan program surat elektonik (email) yang dibuatnya setahun yang lalu untuk ARPANET.
  • 6.
    Program tersebut begitumudah untuk digunakan, sehingga langsung menjadi populer. Pada tahun yang sama yaitu tahun 1972, ikon at (@) juga diperkenalkan sebagai lambang penting yang menunjukan “at” atau “pada”. Tahun 1973, jaringan komputer ARPANET mulai dikembangkan meluas ke luar Amerika Serikat. Komputer University College di London merupakan komputer pertama yang ada di luar Amerika yang menjadi anggota jaringan Arpanet. Pada tahun yang sama yaitu tahun 1973, dua orang ahli komputer yakni Vinton Cerf dan Bob Kahn mempresentasikan sebuah gagasan yang lebih besar, yang menjadi cikal bakal pemikiran International Network (Internet).Ide ini dipresentasikan untuk pertama kalinya di Universitas Sussex Hari bersejarah berikutnya adalah tanggal 26 Maret 1976, ketika Ratu Inggris berhasil mengirimkan surat elektronik dari Royal Signals and Radar Establishment di Malvern. Setahun kemudian, sudah lebih dari 100 komputer yang bergabung di ARPANET membentuk sebuah jaringan atau network.
  • 7.
    JARINGAN KOMPUTER Jaringankomputer (jaringan) adalah sebuah sistem yang terdiri atas komputer-komputer yang didesain untuk dapat berbagi sumber daya (printer, CPU), berkomunikasi (surel, pesan instan), dan dapat mengakses informasi(peramban web). Tujuan dari jaringan komputer adalah] agar dapat mencapai tujuannya, setiap bagian dari jaringan komputer dapat meminta dan memberikan layanan (service). Pihak yang meminta/menerima layanan disebut klien (client) dan yang memberikan/mengirim layanan disebut peladen (server).Desain ini disebut dengan sistem client-server, dan digunakan pada hampir seluruh aplikasi jaringan komputer.
  • 8.
    MACAM-MACAM JARINGAN KOMPUTER Local Area Network (LAN) Metropolitan Area Network (MAN) Wide Area Network (WAN) Internet Jaringan Nirkabel (Wireless)
  • 9.
    Local Area Network(LAN) LAN merupakan jaringan komputer yang mencakup area geografis lokal, seperti rumah, kantor, atau kelompok bangunan yang menggunakan minimal 2 buah komputer masing-masing memiliki kartu jaringan. Perangkat yang digunakan interkoneksi pada LAN, tergolong pada tiga jenis, yaitu Hub, Switch, dan Bridge, walaupun secara kinerja Hub dan Switch dapat dikategorikan pada Bridge.
  • 10.
    Metropolitan Area Network (MAN) Jaringan yang memiliki cakupan geografis lebih luas dari LAN, jaringn ini terdiri dari beberapa LAN yang saling berhubungan, jaringan ini dapat menjangkau lokasi yang berbeda tempat. Radius yang lebih luas ditentukan media yang mengimplementasikan jaringan komputer dimana dapat digunakan lebih dari satu jenis media. Contohnya, koneksi antar komputer pada satu lingkup perusahaan, seperti koneksi kantor pusat dengan kantor cabang masih dalam lingkup satu daerah. Batasan dari Metropolitan Area Network (MAN) terletak pada kendali teknis jaringan komputer (traffic) yang terdiri atas saru kendali teknis (autonomous systems), walaupun terdiri atas banyak network yang saling terkoneksi dalam satu batasan geografis kota.
  • 11.
    Wide Area Network(WAN) WAN merupakan sistem jaringan yang menghubungkan antar Autonomous System (AS). Satu Autonomous System dapat terdiri atas satu jaringan atau lebih. WAN mencakup daerah geografis yang luas, memungkinkan komunikasi antara dua perangkat yang terpisah dengan jarak yang sangat jauh, misalnya jaringan pada bidang perBank-an, jual beli online, jaringan penjualan jasa, dll. Jaringan komputer dengan implementasi yang menggabungkan LAN, MAN, dan WAN dapat disebut sebagai WAN. Biasanya WAN lebih rumit dan sangat kompleks bila dibandingkan LAN maupun MAN. Menggunakan banyak sarana untuk menghubungkan antara LAN dan WAN kedalam komunikasi global seperti internet, meski demikian antara LAN, MAN dan WAN tidak banyak berbeda dalam beberapa hal, hanya lingkup areanya saja yang berbeda satu diantara yang lainnya.
  • 12.
    Internet Internet merupakansingkatan dari Interconnection Network, yaitu sebuah sistem komunikasi global yang menghubungkan komputer-komputer dan jaringan-jaringan komputer di seluruh dunia. Setiap komputer dan jaringan terhubung, baik secara langsung maupun tidak langsung ke beberapa jalur utama yang disebut Internet Backbone dan dibedakan satu dengan yang lainnya menggunakan unique name (identitas unik) yang disebut dengan Internet Protocol (IP). Internet menyediakan akses untuk layanan telekomunikasi dan sumber daya informasi untuk jutaan pemakainya.
  • 13.
    Jaringan Nirkabel (Wireless) Jaringan Nirkabel tidak menggunakan kabel untuk transmisi data, melainkan menggunakan gelombang elektromagnetik, yaitu berupa gelombang radio. Jaringan ini memanfaatkan jasa satelit dan mampu memberikan kecepatan akses yang lebih cepat dibandingkan dengan jaringan yang menggunakan kabel.
  • 14.
    JARINGAN KOMPUTER BERDASARKANJANGKAUAN GEOGRAFISNYA
  • 15.
    1. Personal AreaNetwork (PAN) Pada saat kita saling menghubungkan komputer atau perangkat lain seperti handphone, PDA, keyboard, mouse , headset wireless, camera dan peralatan lain yang jaraknya cukup dekat (4-6 meter) maka kita telah membentuk suatu Personal Area Network. Hal yang paling penting bahwa dalam PAN ini kita sendiri yang mengendalikan (authoritas) pada semua peralatan tersebut. Selain dihubungkn langsung ke komputer lewat port USB atau FireWire, PAN juga sering dibentuk dengan teknology wireless seperti bluetooth, Infrared atau WIFI. 2. LAN ( Local Area Network) Inilah jaringan komputer yang sangat populer. LAN (Local Area Network) adalah jaringan komputer yang mencakup wilayah kecil; seperti jaringan komputer kampus, gedung, kantor, dalam rumah dan sekolah. Local Area Network sering kita jumpai diperkantoran, kampus, maupun warnet. Jaringan ini dapat menghubungkan lebih dari 2 komputer di ruangan jarak dekat (terbatas) hingga beberapa KM saja. Jaringan ini biasanya terdiri dari komputer, printer, dan perangkat lainnya.
  • 16.
    3.Campus Area Network(CAN) Sebuah jaringan kampus, jaringan kampus daerah, jaringan area perusahaan atau bisa adalah sebuah jaringan komputer terdiri dari interkoneksi jaringan area lokal Dalam jenis jaringan, teknologi yang sama bersama dengan perangkat keras yang digunakan dalam bangunan yang berbeda dari satu kampus atau satu perusahaan. Mereka mengikuti terminologi yang sama seperti jaringan area lokal tetapi perbedaannya adalah bahwa mereka saling berhubungan antara beberapa bangunan di lokasi tertentu. Bayangkan sebuah kampus universitas di mana Anda memiliki beberapa departemen seperti teknologi informasi, elektronik, komunikasi massa dan halus dll seni dan dalam semua departemen laboratorium komputer, mereka telah menerapkan struktur infra-sama dari perangkat keras dan teknologi lain yang menggunakan jaringan area lokal sebagai alat utama, dan satu pesan yang dikirim oleh satu departemen dapat diakses oleh departemen lain, maka kita mengatakan bahwa jaringan adalah sebagai berikut teknik jaringan Kampus Daerah (CAN). Sama halnya dengan perusahaan atau organisasi yang memiliki departemen yang berbeda dalam satu lokasi dan ini departemen dapat berkomunikasi satu sama lain menggunakan media komunikasi CAN (Campus Area Network). Dalam Area Networking Kampus (CAN) sistem jenis yang sama berarti perangkat keras yang router, switch, hub, kabel dan titik sambungan nirkabel yang sama bahkan di beberapa bangunan. Kita dapat mengatakan bahwa semua sumber daya jaringan tesis dimiliki oleh organisasi yang sama. Jika kita berbicara tentang perusahaan koneksi internet, kita melihat bahwa salah satu universitas menggunakan koneksi yang sama untuk semua departemen nya. Dalam BISA (Kampus Area Network), seperti koneksi internet, satu perusahaan telah berurusan dengan seluruh organisasi.
  • 17.
    4. MAN (MetropolitanArea Network) Metropolitan Area Network (MAN) adalah suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini berkisar antara 10 hingga 50 km.Sesuai dengan namanya maka jenis jaringan ini memberikan layanan hingga wilayah yang luas dan kemampuan transfer datapun berkecepatan sangat tinggi. Wilayah yang dapat menjadi cakupannya berkisar hingga 50 KM. MAN ini merupakan rangkaian LAN yang berukuran dan berjarak lebih besar. 5. WAN (Wide Area Network) jaringan komputer yang mencakup area yang besar sebagai contoh yaitu jaringan komputer antar wilayah, kota atau bahkan negara, atau dapat didefinisikan juga sebagai jaringan komputer yang membutuhkan router dan saluran komunikasi publik. Internet merupakan contoh dari jaringan WAN ini. Jenis jaringan ini memberikan layanan lebih luas lagi dibanding MAN yaitu dapat menghubungkan suatu wilayah bahkan negara lain. WAN pada dasarnya merupakan kumpulan beberapa LAN yang ada di beberapa lokasi sehingga dibutuhkan sebuah device untuk menghubungkannya dan device itu kita sebut router.
  • 18.
    6. Broadband GlobalArea Network (BGAN) Broadband global Area Network (BGAN) adalah Jaringan Internet satelit global dengan telepon menggunakan terminal portabel. Terminal biasanya digunakan untuk menghubungkan komputer laptop ke Internet broadband di lokasi terpencil, meskipun selama line-of-sight untuk satelit ada, terminal dapat digunakan di mana saja. Nilai terminal BGAN adalah bahwa tidak seperti layanan Internet satelit lain yang memerlukan piring satelit besar dan berat untuk menghubungkan, terminal BGAN adalah tentang ukuran laptop dan dengan demikian dapat dilakukan dengan mudah. Jaringan ini disediakan oleh Inmarsat dan menggunakan tiga satelit geostasioner disebut I-4 untuk menyediakan cakupan hampir global
  • 19.
    JARINGAN KOMPUTER BERDASARKANPERANAN DAN HUBUNGAN TIAP KOMPUTER
  • 20.
    1. Jaringan Client-Server Pada jaringan ini terdapat 1 atau beberapa komputer server dan komputer client. Komputer yang akan menjadi komputer server maupun menjadi komputer client dan diubah-ubah melalui software jaringan pada protokolnya. Komputer client sebagai perantara untuk dapat mengakses data pada komputer server sedangkan komputer server menyediakan informasi yang diperlukan oleh komputer client. 2. Jaringan Peer-to-peer Pada jaringan ini tidak ada komputer client maupun komputer server karena semua komputer dapat melakukan pengiriman maupun penerimaan informasi sehingga semua komputer berfungsi sebagai client sekaligus sebagai server.
  • 21.
    JARINGAN KOMPUTER BERDASARANMEDIA TRANSMISI YG DIGUNAKAN Media transmisi adalah media yang menghubungkan antara pengirim dan penerima informasi (data), karena jarak yang jauh, maka data terlebih dahulu diubah menjadi kode/isyarat, dan isyarat inilah yang akan dimanipulasi dengan berbagai macam cara untuk diubah kembali menjadi data.
  • 22.
    BENTUK JARINGAN KOMPUTER Topologi Bus Topologi Ring Topologi Star Topologi Mesh
  • 23.
    Topologi Bus 1.Merupakansatu kabel yang kedua ujungnya ditutup, dimana sepanjang kabel terdapat node-node 2.Umum digunakan karena sederhana dalam instalasi 3.Signal melewati kabel dalam dua arah dan mungkin terjadi collision; 4.Problem terbesar pada saat kabel putus. Jika salah satu segmen kabel putus maka seluruh jaringan akan terhenti.
  • 24.
    Topologi Ring 1.Lingkarantertutup yang berisi node-node 2.Sederhana dalam layout. 3.Signal mengalir dalam satu arah sehingga dapat menghindarkan terjadinya collision (dua paket data bercampur) dan memungkinkan pergerakan data yang cepat dan collision detection yang lebih sederhana. 4.Problem: sama dengan topologi bus 5.Biasanya topologi ring tidak dibuat secara fisik melainkan direalisasikan dengan sebuah consentrator dan kelihatan seperti topologi star.
  • 25.
    Topologi Star 1.Setiapnode berkomunikasi langsung dengan central node, traffic data mengalir dari node ke central node dan kembali lagi. 2.Mudah dikembangkan karena setiap node hanya memiliki kabel yang langsung terhubung ke central node. 3.Keunggulannya adalah jika satu kabel node terputus yang lainnya tidak terganggu. 4.Dapat digunakan kabel yang “lower grade” karena hanya meng-handel satu traffic node, biasanya digunakan kabel UTP.
  • 26.
    Topologi Mesh Meshtopology dibangun dengan memasang link diantara station-station. Sebuah ‘fully-connected mesh’ adalah sebuah jaringan dimana setiap terminal terhubung secara langsung ke semua terminal-terminal yang lain. Biasanya digunakan pada jaringan komputer kecil. Topologi ini secara teori memungkinkan. Akan tetapi, tidak praktis dan biayanya cukup tinggi untuk diimplementasikan. Mesh topology memiliki tingkat redundancy yang tinggi sehingga jika terdapat satu link yang rusak maka suatu station dapat mencari link yang lainnya.
  • 27.
    EVALUASI 1. Berikutini adalah jenis - jenis jaringan berdasarkan area jangkauannya, kecuali? a. MAN c. LAN b. WAN d. Client Server 2. Pola jaringan komputer dimana semua workstation kesuatu kabel tunggal disebut topologi? a. STAR c. BUS b. RING d. MESH 3. Suatu jaringan dimana workstation terhubung membentuk sebuah lingkaran disebut topologi? a. MESH c. STAR b. RING d. BUS
  • 28.
    4. Gambar diatasadalah skema dari topologi? a.MESH c. STAR b. RING d. BUS 5. Gambar disamping adalah skema dari topologi? a. RING c. MESH b. STAR d. BUS 6. Gambar disamping adalah skema dari topologi? a. BUS c. RING b. NIRKABEL d. TREE
  • 29.
    7. Jaringan komputertanpa kabel dikenal dengan istilah? a. Wired network c. Nirkabel b. Wireless network d. Jawaban b dan c benar 8. Jaringan komputer yang memiliki jangkauan ruang lingkup terbatas adalah? a. LAN c. WAN b. MAN d. Internet 9 Topologi disamping adalah? a. BUS c. LINE b. STAR d. RING 10. Apa Kepanjangan dari LAN? a. LONG AREA NETWORK c. LONG AREA NETLINK b. LOCAL AREA NETLINK d. LOCAL AREA NETWORK
  • 30.
    ROMAWI II 1.Apa yang dimaksud topologi? 2. Beri 2 contoh kelemahan topologi star! 3. Apa kepanjangan MAN? 4. Apa kepanjangan WAN? 5. Beri 2 contoh keunggulan topologi star!
  • 31.
    KUNCI JAWABAN 1.D 6. D 2. C 7. C 3. A 8. A 4. D 9. B 5. C 10. D URAIAN 1. Topologi jaringan Suatu cara menghubungkan komputer yang satu dengan komputer lainnya sehingga membentuk jaringan. 2. Menghabiskan banyak kabel, Jika tengah mengalami kerusakan maka seluruh jaringan akan terhenti 3. Metropolitan area network 4. Wide Area Network 5. Lebih fleksibel dalam perawatan, Dapat meningkatkan untuk kerja jaringan
  • 32.
    UPS.... SORRY YOUFALSE CAN YOU TRY AGAIN, PLEASE?
  • 33.
