Dokumen ini memberikan panduan tentang pelan dan dongakan bentuk 3 dimensi seperti kiub, kuboid, dan silinder, serta cara melukis unjuran ortogon pada pelan mengufuk dan pandangan sisi. Persyaratan yang perlu diperhatikan termasuk penggunaan garisan tebal untuk sisi kelihatan dan garisan putus-putus untuk sisi tidak kelihatan. Terdapat juga aktiviti pengayaan untuk mengubah bentuk 3 dimensi dan melukis unjuran dari berbagai pandangan.

1. PELAN DAN DONGAKAN
DISEDIAKAN OLEH:
PUAN ZAMATUN NASRAH BINTI MARWAN

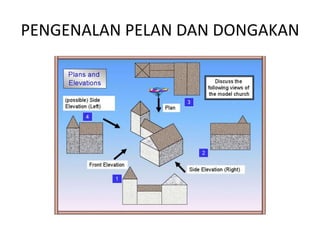

2. PENGENALAN PELAN DAN DONGAKAN

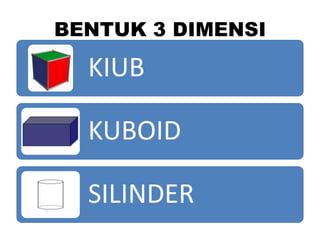

3. BENTUK 3 DIMENSI
KIUB
KUBOID
SILINDER

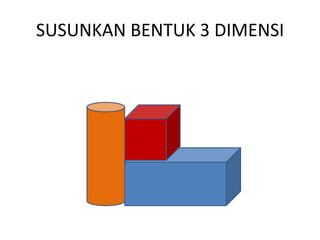

4. SUSUNKAN BENTUK 3 DIMENSI

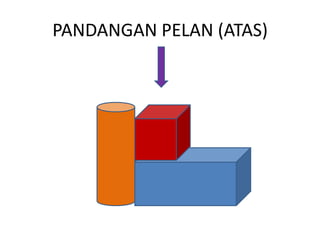

5. PANDANGAN PELAN (ATAS)

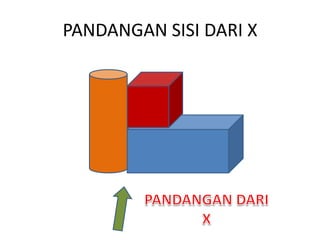

6. PANDANGAN SISI DARI X

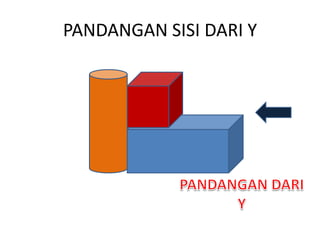

7. PANDANGAN SISI DARI Y

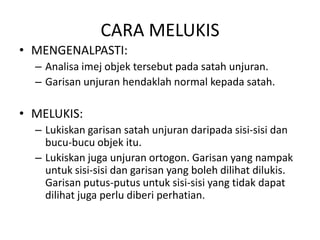

8. CARA MELUKIS
• MENGENALPASTI:
– Analisa imej objek tersebut pada satah unjuran.
– Garisan unjuran hendaklah normal kepada satah.
• MELUKIS:
– Lukiskan garisan satah unjuran daripada sisi-sisi dan
bucu-bucu objek itu.
– Lukiskan juga unjuran ortogon. Garisan yang nampak
untuk sisi-sisi dan garisan yang boleh dilihat dilukis.
Garisan putus-putus untuk sisi-sisi yang tidak dapat
dilihat juga perlu diberi perhatian.

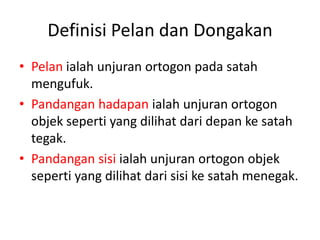

9. Definisi Pelan dan Dongakan
• Pelan ialah unjuran ortogon pada satah
mengufuk.
• Pandangan hadapan ialah unjuran ortogon
objek seperti yang dilihat dari depan ke satah
tegak.
• Pandangan sisi ialah unjuran ortogon objek
seperti yang dilihat dari sisi ke satah menegak.

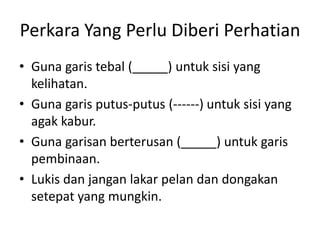

10. Perkara Yang Perlu Diberi Perhatian
• Guna garis tebal (_____) untuk sisi yang
kelihatan.
• Guna garis putus-putus (------) untuk sisi yang
agak kabur.
• Guna garisan berterusan (_____) untuk garis
pembinaan.
• Lukis dan jangan lakar pelan dan dongakan
setepat yang mungkin.

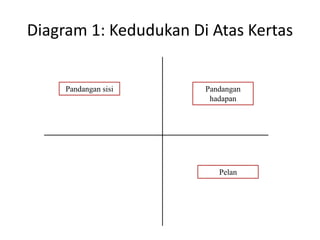

11. Diagram 1: Kedudukan Di Atas Kertas
Pandangan sisi Pandangan
hadapan
Pelan

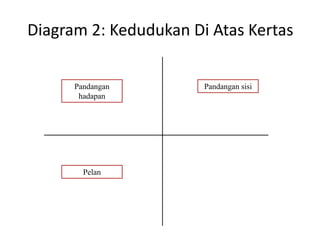

12. Diagram 2: Kedudukan Di Atas Kertas
Pandangan Pandangan sisi
hadapan
Pelan

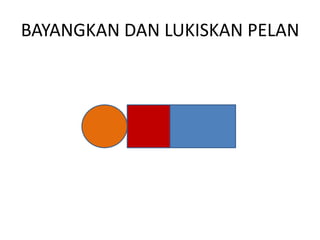

13. BAYANGKAN DAN LUKISKAN PELAN

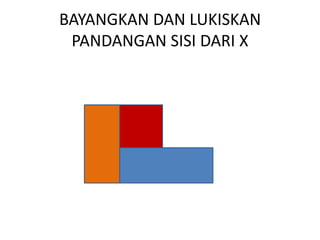

14. BAYANGKAN DAN LUKISKAN
PANDANGAN SISI DARI X

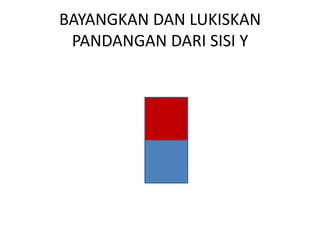

15. BAYANGKAN DAN LUKISKAN
PANDANGAN DARI SISI Y

16. PENGAYAAN
• CUBA ANDA UBAH KETIGA-TIGA BENTUK 3
DIMENSI IAITU KIUB, KUBOID DAN SILINDER.
• SUSUNKAN MENGIKUT KREATIVITI ANDA.
• CUBA LUKISKAN PELAN DAN DONGAKAN DARI
PANDANGAN ATAS, PANDANGAN SISI DARI X
DAN Y.
• BINCANGKAN DENGAN RAKAN-RAKAN DAN
GURU ANDA.

17. SEKIAN
