‫اإلنشاء‬ ‫نظام‬ ( ‫الفراغية‬ ‫الهياكل‬ ) Space frame structure
‫رئيسية‬ ‫عناصر‬ ‫ثالثة‬ ‫من‬ ‫تتكون‬ ‫انشاء‬ ‫اي‬ ‫مقومات‬ ‫ان‬ : 1 ‫اساسيين‬ ‫عنصرين‬ ‫من‬ ‫تتكون‬ ‫والتي‬ ‫االنشائية‬ ‫االنظمة‬ ‫من‬ ‫الكثير‬ ‫يوجد‬ ‫حيث‬ o ‫الهيكل‬ / ‫الساند‬ (Skeleton) . o ‫الغالف‬ / ‫المسنود‬ (Skin) . ‫وظيفته‬ ‫المشروع‬ ‫فكرة‬ ‫على‬ ‫اعتمادا‬ ‫المعماري‬ ‫المهندس‬ ‫قبل‬ ‫من‬ ‫تحدد‬ ‫والتي‬ . ‫والحجارة‬ ‫والطابوق‬ ‫والخشب‬ ‫والحديد‬ ‫الكونكريت‬ ‫مثل‬ ‫لالنشاء‬ ‫الرئيسية‬ ‫المادة‬ ‫بها‬ ‫ويقصد‬ . ‫الماهرة‬ ‫اوشبه‬ ‫الماهرة‬ ‫العمالة‬ ‫او‬ ‫المكننة‬ ‫او‬ ‫المتطورة‬ ‫التكنولوجيا‬ ‫كاستخدام‬ ‫التنفيذ‬ ‫اسلوب‬ ‫او‬ ‫االلية‬ ‫بها‬ ‫ويقصد‬ . 1 - ‫االتزان‬ ( (Equilibirum 2 - ‫االستقرارية‬ (Stability) 3 - ‫والمتانة‬ ‫القوة‬ (Strength) 4 - ‫الوظيفية‬ ‫الكفاءة‬ (Functionality) 5 - ‫للكلفة‬ ‫االقتصاد‬ (Economy) 6 - ‫الشكلية‬ ‫الجمالية‬ (Aesthetics) 7 – ‫لالنشاء‬ ‫االمثل‬ ‫الهيكل‬ (Optimal Structure)

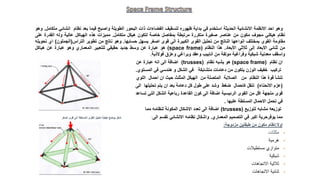

‫وهو‬ ‫احد‬ ‫االنظمة‬ ‫االنشائية‬ ‫الحديثة‬ ‫استخدم‬ ‫في‬ ‫بداية‬ ‫ظهوره‬ ‫لتسقيف‬ ‫الفضاءات‬ ‫ذات‬ ‫البحور‬ ‫الطويلة‬ ‫واصبح‬ ‫فيما‬ ‫بعد‬ ‫نظام‬ ‫انشائ‬ ‫ي‬ ‫متكامل‬ . ‫وهو‬ ‫نظام‬ ‫هيكلي‬ ‫مجوف‬ ‫مكون‬ ‫من‬ ‫عناصر‬ ‫صغيرة‬ ‫متكررة‬ ‫مرتبطة‬ ‫بمفاصل‬ ‫خاصة‬ ‫لتكون‬ ‫هيكل‬ ‫متكامل‬ . ‫مميزات‬ ‫هذه‬ ‫الهياكل‬ ‫عالية‬ ‫وله‬ ‫القدرة‬ ‫عل‬ ‫ى‬ ‫مقاومة‬ ‫القوى‬ ‫بمختلف‬ ‫انواعها‬ ‫الناتج‬ ‫من‬ ‫تحليل‬ ‫القوى‬ ‫الكبيرة‬ ‫الى‬ ‫قوى‬ ‫اصغر‬ ‫يسهل‬ ‫حسابها‬ . ‫وهو‬ ‫ناتج‬ ‫من‬ ‫تطوير‬ ‫التراس‬ ( ‫الجملون‬ ) ‫اي‬ ‫تحويله‬ ‫من‬ ‫ثنائي‬ ‫االبعاد‬ ‫إلى‬ ‫ثالثي‬ ‫األبعاد‬ . ‫هذا‬ ‫النظام‬ ( (space frame ‫هو‬ ‫عبارة‬ ‫عن‬ ‫وسط‬ ‫جديد‬ ‫حقيقي‬ ‫للتعبير‬ ‫المعماري‬ ‫وهو‬ ‫عبارة‬ ‫عن‬ ‫هياكل‬ ‫واسقف‬ ‫معدنية‬ ‫شبكية‬ ‫وفراغية‬ ‫مولفة‬ ‫من‬ ‫انابيب‬ ‫وعقد‬ ‫وبراغي‬ ‫وعزق‬ ‫فوالذية‬ . ‫نظام‬ ‫ان‬ (space frame) ‫نظام‬ ‫يشبه‬ ‫هو‬ (trusses) ‫عن‬ ‫عبارة‬ ‫انه‬ ‫الى‬ ‫اضافة‬ ‫المستوي‬ ‫في‬ ‫هندسي‬ ‫و‬ ‫الشكل‬ ‫في‬ ‫متشابكة‬ ‫دعامات‬ ‫من‬ ‫يتكون‬ ‫الوزن‬ ‫خفيف‬ ‫تركيب‬ . ‫اللوي‬ ‫احمال‬ ‫ان‬ ‫حيث‬ ‫المثلث‬ ‫الهيكل‬ ‫من‬ ‫المتصلة‬ ‫الصالبة‬ ‫من‬ ‫النظام‬ ‫هذا‬ ‫قوة‬ ‫تنشأ‬ ( ‫االنحناء‬ ‫عزم‬ ) ‫الى‬ ‫تحليلها‬ ‫يتم‬ ‫ان‬ ‫بعد‬ ‫دعامة‬ ‫كل‬ ‫طول‬ ‫على‬ ‫وشد‬ ‫ضغط‬ ‫كاحمال‬ ‫تنقل‬ ‫تساعد‬ ‫التي‬ ‫الشكل‬ ‫رباعية‬ ‫القاعدة‬ ‫كون‬ ‫الى‬ ‫اضافة‬ ‫الرئيسية‬ ‫القوى‬ ‫من‬ ‫اقل‬ ‫متجهة‬ ‫قوى‬ ‫عليها‬ ‫المسلطة‬ ‫االحمال‬ ‫تحمل‬ ‫في‬ . ‫لتوزيع‬ ‫مشابه‬ ‫توزيعه‬ ( trusses ) ‫مما‬ ‫لنظامه‬ ‫المكونة‬ ‫االشكال‬ ‫تعدد‬ ‫الى‬ ‫اضافة‬ ‫المعماري‬ ‫التصميم‬ ‫في‬ ‫اكبر‬ ‫يوفرحرية‬ ‫مما‬ . ‫الى‬ ‫تقسم‬ ‫االنشائي‬ ‫نظامه‬ ‫واشكال‬ : ‫اصغر‬ ‫قوى‬ ‫الى‬ ‫المسلطة‬ ‫القوى‬ ‫تحليل‬ ‫كيفية‬ ‫يوضح‬ ‫شكل‬ ‫اوال‬ : ‫نظام‬ ‫مكون‬ ‫من‬ ‫طبقتين‬ ‫مزدوجة‬ : • ‫مثلثات‬ • ‫هرمية‬ • ‫مستطيالت‬ ‫متوازي‬ • ‫شبكية‬ • ‫ثالثية‬ ‫االتجاهات‬ • ‫ثنائية‬ ‫االتجاهات‬

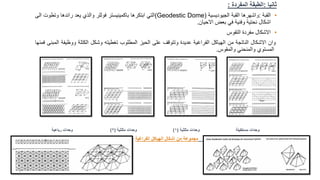

‫ثانيا‬ : ‫الطبقة‬ ‫المفردة‬ : • ‫القبة‬ : ‫واشهرها‬ ‫القبة‬ ‫الجيوديسية‬ (Geodestic Dome) ‫التي‬ ‫ابتكرها‬ ‫باكمينيستر‬ ‫فوللر‬ ‫والذي‬ ‫يعد‬ ‫رائدها‬ ‫وتطوت‬ ‫الى‬ ‫اشكال‬ ‫نحتية‬ ‫وفنية‬ ‫في‬ ‫بعض‬ ‫االحيان‬ . • ‫االشكال‬ ‫مفردة‬ ‫التقوس‬ ‫وان‬ ‫االشكال‬ ‫الناتجة‬ ‫من‬ ‫الهياكل‬ ‫الفراغية‬ ‫عديدة‬ ‫وتتوقف‬ ‫على‬ ‫الحيز‬ ‫المطلوب‬ ‫تغطيته‬ ‫وشكل‬ ‫الكتلة‬ ‫ووظيف‬ ‫ة‬ ‫المبنى‬ ‫فمنها‬ ‫المستوي‬ ‫والمنحني‬ ‫والمقوس‬ . ‫وحدات‬ ‫مستطيلة‬ ‫وحدات‬ ‫مثلثية‬ ( 1 ) ‫وحدات‬ ‫مثلثية‬ ( 2 ) ‫وحدات‬ ‫رباعية‬ ‫مجموعة‬ ‫من‬ ‫اشكال‬ ‫الهياكل‬ ‫الفراغية‬
‫مكونات‬ : Space Frame ‫يتكون‬ ‫الهيكل‬ ‫االساسي‬ ( ‫الساند‬ ) ‫من‬ ‫منظومة‬ ‫من‬ ‫انابيب‬ ‫المرتبطة‬ ‫مع‬ ‫بعضها‬ ‫بوصالت‬ ‫مثبتة‬ ‫بالمسامير‬ ‫او‬ ‫الب‬ ‫رغي‬ ‫او‬ ‫اللحام‬ ‫وتكون‬ ‫المادة‬ ‫الرئيسية‬ ‫من‬ ‫الحديد‬ ‫او‬ ( ‫الكونكريت‬ ‫بمعالجات‬ ‫خاصة‬ ) ‫ويتم‬ ‫عادة‬ ‫تغليف‬ ‫هذا‬ ‫الهيكل‬ ( ‫المسنو‬ ‫د‬ ) ‫بالزجاج‬ ‫او‬ ‫الكونكريت‬ ‫او‬ ‫البالستك‬ ‫او‬ ‫االكساء‬ ‫بالموزائيك‬ ‫او‬ ‫المرمر‬ ‫او‬ ‫السيراميك‬ . ( ‫واشكالها‬ ‫الوصالت‬ ‫وانواع‬ ‫الفراغي‬ ‫للنظام‬ ‫االساسية‬ ‫المكونات‬ )

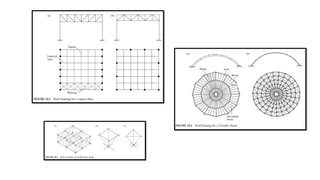

‫نظام‬ ‫االسناد‬ ‫والتكوين‬ ‫الشكلي‬ ‫من‬ ‫القطع‬ ‫الصغيرة‬
‫االسناد‬ ‫وكيفية‬ ‫القبب‬ ‫انواع‬ :

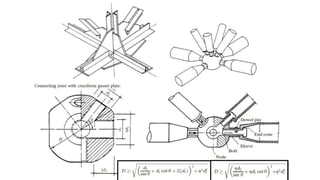

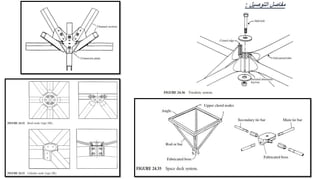

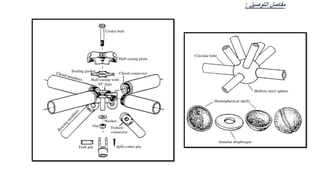

‫التوصيل‬ ‫مفاصل‬ :

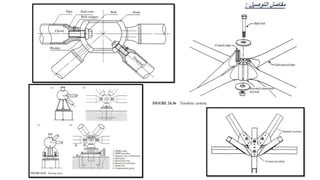

‫التوصيل‬ ‫مفاصل‬ :
‫التوصيل‬ ‫مفاصل‬ :
‫التوصيل‬ ‫مفاصل‬ :

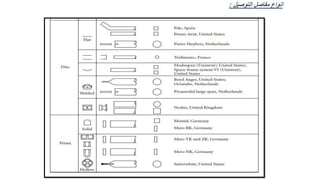

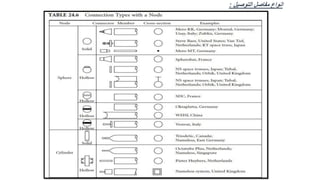

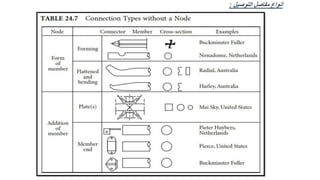

‫التوصيل‬ ‫مفاصل‬ ‫انواع‬ :
‫التوصيل‬ ‫مفاصل‬ ‫انواع‬ :
‫التوصيل‬ ‫مفاصل‬ ‫انواع‬ :

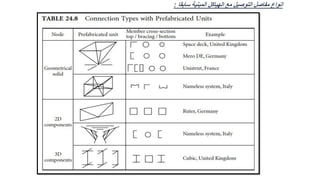

‫سابقا‬ ‫المبنية‬ ‫الهياكل‬ ‫مع‬ ‫التوصيل‬ ‫مفاصل‬ ‫انواع‬ :

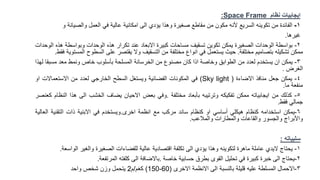

‫ايجابيات‬ ‫نظام‬ Space Frame : 1 - ‫الفائدة‬ ‫من‬ ‫تكوينه‬ ‫السريع‬ ‫ألنه‬ ‫مكون‬ ‫من‬ ‫مقاطع‬ ‫صغيرة‬ ‫وهذا‬ ‫يؤدي‬ ‫الى‬ ‫امكانية‬ ‫عالية‬ ‫في‬ ‫العمل‬ ‫والصيانة‬ ‫و‬ ‫غيرها‬ . 2 - ‫بواسطة‬ ‫الوحدات‬ ‫الصغيرة‬ ‫يمكن‬ ‫تكوين‬ ‫تسقيف‬ ‫مساحات‬ ‫كبيرة‬ ‫االبعاد‬ ‫عند‬ ‫تكرار‬ ‫هذه‬ ‫الوحدات‬ ‫وبواسطة‬ ‫ه‬ ‫ذه‬ ‫الوحدات‬ ‫ممكن‬ ‫تشكيله‬ ‫بتصاميم‬ ‫مختلفة‬ . ‫حيث‬ ‫يستعمل‬ ‫في‬ ‫انواع‬ ‫مختلفة‬ ‫من‬ ‫التسقيف‬ ‫وال‬ ‫يقتصر‬ ‫على‬ ‫السطوح‬ ‫المستوية‬ ‫فقط‬ . 3 - ‫يمكن‬ ‫ان‬ ‫يستخدم‬ ‫لعدد‬ ‫من‬ ‫الطوابق‬ ‫وخاصة‬ ‫اذا‬ ‫كان‬ ‫مصنوع‬ ‫من‬ ‫الخرسانة‬ ‫المسلحة‬ ‫بأسلوب‬ ‫خاص‬ ‫ونمط‬ ‫معد‬ ‫مسب‬ ‫قا‬ ‫لهذا‬ ‫الغرض‬ . 4 - ‫يمكن‬ ‫جعل‬ ‫منافذ‬ ‫االضاءة‬ ( Sky light ) ‫في‬ ‫المكونات‬ ‫الفضائية‬ ‫ويستغل‬ ‫السطح‬ ‫الخارجي‬ ‫لعدد‬ ‫من‬ ‫االستعماالت‬ ‫او‬ ‫منفعة‬ ‫ما‬ . 5 - ‫كذلك‬ ‫من‬ ‫ايجابياته‬ ‫ممكن‬ ‫تفكيكه‬ ‫وترتيبه‬ ‫بأبعاد‬ ‫مختلفة‬ . ‫وفي‬ ‫بعض‬ ‫االحيان‬ ‫يضاف‬ ‫الخشب‬ ‫الى‬ ‫هذا‬ ‫ا‬ ‫لنظام‬ ‫كعنصر‬ ‫جمالي‬ ‫فقط‬ . 6 - ‫يمكن‬ ‫استخدامه‬ ‫كنظام‬ ‫هيكلي‬ ‫أساسي‬ ‫او‬ ‫كنظام‬ ‫ساند‬ ‫مركب‬ ‫مع‬ ‫انظمة‬ ‫اخرى‬ . ‫ويستخدم‬ ‫في‬ ‫االبنية‬ ‫ذات‬ ‫التقنية‬ ‫العالية‬ ‫واألبراج‬ ‫والجسور‬ ‫والقاعات‬ ‫والمطارات‬ ‫والمالعب‬ . ‫سلبياته‬ : 1 - ‫يحتاج‬ ‫اليدي‬ ‫عاملة‬ ‫ماهرة‬ ‫لتكوينه‬ ‫وهذا‬ ‫يؤدي‬ ‫الى‬ ‫تكلفة‬ ‫اقتصادية‬ ‫عالية‬ ‫للفضاءات‬ ‫الصغيرة‬ ‫والغير‬ ‫الو‬ ‫اسعة‬ . 2 - ‫يحتاج‬ ‫الى‬ ‫خبرة‬ ‫كبيرة‬ ‫في‬ ‫تحليل‬ ‫القوى‬ ‫بطرق‬ ‫حسابية‬ ‫خاصة‬ . ‫باالضافة‬ ‫الى‬ ‫كلفته‬ ‫المرتفعة‬ . 3 - ‫االحمال‬ ‫المسلطة‬ ‫عليه‬ ‫قليلة‬ ‫بالنسبة‬ ‫الى‬ ‫االنظمة‬ ‫االخرى‬ ( (150-60 ‫كغم‬ / ‫م‬ 2 ‫يتحمل‬ ‫وزن‬ ‫شخص‬ ‫واحد‬

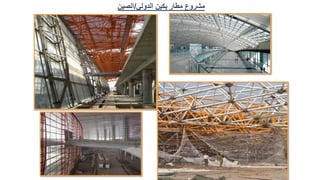

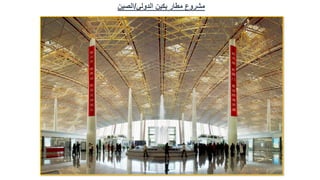

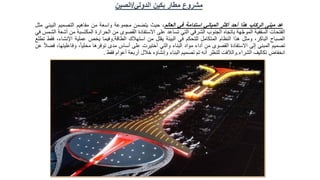

‫الدولي‬ ‫بكين‬ ‫مطار‬ ‫مشروع‬ / ‫الصين‬ ‫عد‬ ‫مبنى‬ ‫الركاب‬ ‫هذا‬ ‫أحد‬ ‫أكثر‬ ‫المباني‬ ‫استدامة‬ ‫في‬ ‫العالم‬ ، ‫حيث‬ ‫يتضمن‬ ‫مجموعة‬ ‫واسعة‬ ‫من‬ ‫مفاهيم‬ ‫التصميم‬ ‫البيئ‬ ‫ي‬ ‫مثل‬ ‫الفتحات‬ ‫السقفية‬ ‫هة‬َّ‫ج‬‫المو‬ ‫باتجاه‬ ‫الجنوب‬ ‫الشرقي‬ ‫التي‬ ‫تساعد‬ ‫على‬ ‫االستفادة‬ ‫القصوى‬ ‫من‬ ‫الحرارة‬ ‫المكتس‬ ‫بة‬ ‫من‬ ‫أشعة‬ ‫الشمس‬ ‫في‬ ‫الصباح‬ ،‫الباكر‬ ‫ومثل‬ ‫هذا‬ ‫النظام‬ ‫المتكامل‬ ‫للتحكم‬ ‫في‬ ‫البيئة‬ ‫يقلل‬ ‫من‬ ‫استهالك‬ ‫الطاقة‬ . ‫وفيما‬ ‫يخص‬ ‫عملية‬ ،‫اإلنشاء‬ ‫فقط‬ ‫تطلع‬ ‫تصميم‬ ‫المبنى‬ ‫إلى‬ ‫االستفادة‬ ‫القصوى‬ ‫من‬ ‫أداء‬ ‫مواد‬ ‫البناء‬ ‫والتي‬ ‫أختيرت‬ ‫على‬ ‫أساس‬ ‫مدى‬ ‫توفرها‬ ،ً‫ا‬‫محلي‬ ‫وفاعل‬ ،‫يتها‬ ً‫ال‬‫فض‬ ‫عن‬ ‫انخفاض‬ ‫تكاليف‬ ‫الشراء‬ . ‫والالفت‬ ‫للنظر‬ ‫أنه‬ ‫تم‬ ‫تصميم‬ ‫البناء‬ ‫وإنشاؤه‬ ‫خالل‬ ‫أربعة‬ ‫أعوام‬ ‫فقط‬ .

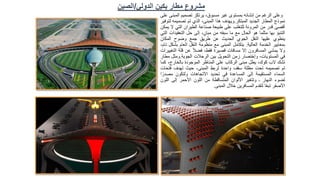

‫وعلى‬ ‫الرغم‬ ‫من‬ ‫إنشائه‬ ‫بمستوى‬ ‫غير‬ ،‫مسبوق‬ ‫يرتكز‬ ‫تصميم‬ ‫ال‬ ‫مبنى‬ ‫على‬ ‫نموذج‬ ‫المطار‬ ‫الجديد‬ ‫المبتكر‬ . ‫ويهدف‬ ‫هذا‬ ،‫المبنى‬ ‫الذي‬ ‫تم‬ ‫تصميمه‬ ‫لتوف‬ ‫ير‬ ‫أقصى‬ ‫قدر‬ ‫من‬ ‫المرونة‬ ‫للتغلب‬ ‫على‬ ‫طبيعة‬ ‫صناعة‬ ‫الطيران‬ ‫التي‬ ‫ال‬ ‫يمكن‬ ‫التنبؤ‬ ‫بها‬ ‫مثلما‬ ‫هو‬ ‫الحال‬ ‫مع‬ ‫ما‬ ‫سبقه‬ ‫من‬ ،ٍ‫مبان‬ ‫إلى‬ ‫حل‬ ‫التعقيد‬ ‫ات‬ ‫التي‬ ‫ينطوي‬ ‫عليها‬ ‫النقل‬ ‫الجوي‬ ‫الحديث‬ ‫عن‬ ‫طريق‬ ‫جمع‬ ‫وضوح‬ ‫المكان‬ ‫بمعايير‬ ‫الخدمة‬ ‫العالية‬ . ‫يتكامل‬ ‫المبنى‬ ‫مع‬ ‫منظومة‬ ‫النقل‬ ‫العام‬ ‫بش‬ ‫كل‬ ،‫تام‬ ‫وال‬ ‫يمشي‬ ‫المسافرون‬ ‫إال‬ ‫مسافات‬ ‫قصيرة‬ ،‫فقط‬ ً‫ال‬‫فض‬ ‫عن‬ ‫قلة‬ ‫ا‬ ‫لتغييرات‬ ‫في‬ ،‫المستويات‬ ‫وإختصار‬ ‫زمن‬ ‫التحويل‬ ‫بين‬ ‫الرحالت‬ ‫الجوية‬ . ‫ومثل‬ ‫مطار‬ ‫تشك‬ ‫الب‬ ،‫كوك‬ ‫يطل‬ ‫مبنى‬ ‫الركاب‬ ‫على‬ ‫المناظر‬ ‫الموجودة‬ ،‫بالخارج‬ ‫كما‬ ‫تم‬ ‫تصميمه‬ ‫تحت‬ ‫مظلة‬ ‫سقف‬ ‫واحدة‬ ‫لربط‬ ،‫المبنى‬ ‫حيث‬ ‫تهدف‬ ‫فت‬ ‫حات‬ ‫السماء‬ ‫المستقيمة‬ ‫إلى‬ ‫المساعدة‬ ‫في‬ ‫تحديد‬ ‫االتجاهات‬ ‫ولتكون‬ ‫مص‬ ‫ا‬ً‫در‬ ‫لضوء‬ ‫النهار‬ ‫ـ‬ ‫وتتغير‬ ‫األلوان‬ ‫المتساقطة‬ ‫من‬ ‫اللون‬ ‫األحمر‬ ‫إلى‬ ‫الل‬ ‫ون‬ ‫األصفر‬ ‫ا‬ً‫ع‬‫تب‬ ‫لتقدم‬ ‫المسافرين‬ ‫خالل‬ ‫المبنى‬ . ‫الدولي‬ ‫بكين‬ ‫مطار‬ ‫مشروع‬ / ‫الصين‬

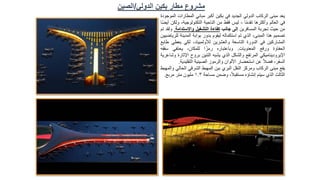

‫يعد‬ ‫مبنى‬ ‫الركاب‬ ‫الدولي‬ ‫الجديد‬ ‫في‬ ‫بكين‬ ‫أكبر‬ ‫مباني‬ ‫المطارات‬ ‫الموجودة‬ ‫في‬ ‫العالم‬ ‫وأكثرها‬ ‫ا‬ً‫م‬‫تقد‬ - ‫ليس‬ ‫فقط‬ ‫من‬ ‫الناحية‬ ،‫التكنولوجية‬ ‫و‬ ‫لكن‬ ‫ا‬ً‫ض‬‫أي‬ ‫من‬ ‫حيث‬ ‫تجربة‬ ‫المسافرين‬ ‫إلى‬ ‫جانب‬ ‫كفاءة‬ ‫التشغيل‬ ‫واالستدامة‬ . ‫ولقد‬ ‫تم‬ ‫تصميم‬ ‫هذا‬ ،‫المبنى‬ ‫الذي‬ ‫تم‬ ‫استكماله‬ ‫ليقوم‬ ‫بدور‬ ‫بوابة‬ ‫المدينة‬ ‫للرياضيين‬ ‫المشاركين‬ ‫في‬ ‫الدورة‬ ‫التاسعة‬ ‫والعشرين‬ ،‫لألولمبياد‬ ‫لكي‬ ‫يعطي‬ ‫طابع‬ ‫الحفاوة‬ ‫ورفع‬ ‫المعنويات‬ . ‫وباعتباره‬ ‫ا‬ ً‫رمز‬ ،‫للمكان‬ ‫يحتفي‬ ‫سق‬ ‫فه‬ ‫اإليروديناميكي‬ ‫المرتفع‬ ‫والشكل‬ ‫الذي‬ ‫يشبه‬ ‫التنين‬ ‫بروح‬ ‫اإلث‬ ‫ارة‬ ‫وشاعرية‬ ،‫السفر‬ ً‫ال‬‫فض‬ ‫عن‬ ‫استحضار‬ ‫األلوان‬ ‫والرموز‬ ‫الصينية‬ ‫التقلي‬ ‫دية‬ . ‫يقع‬ ‫مبنى‬ ‫الركاب‬ ‫ومركز‬ ‫النقل‬ ‫البري‬ ‫بين‬ ‫المهبط‬ ‫الشرقي‬ ‫الحال‬ ‫ي‬ ‫والمهبط‬ ‫الثالث‬ ‫الذي‬ ‫سيتم‬ ‫إنشاؤه‬ ،ً‫ال‬‫مستقب‬ ‫وضمن‬ ‫مساحة‬ 1.3 ‫مليون‬ ‫متر‬ ‫مربع‬ . ‫الدولي‬ ‫بكين‬ ‫مطار‬ ‫مشروع‬ / ‫الصين‬
‫المشروع‬ ‫مخططات‬ :

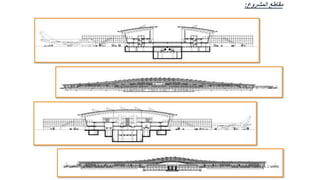

‫المشروع‬ ‫مقاطع‬ :

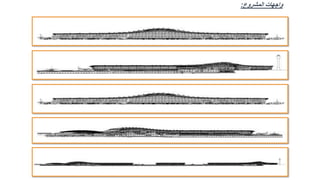

‫المشروع‬ ‫واجهات‬ :

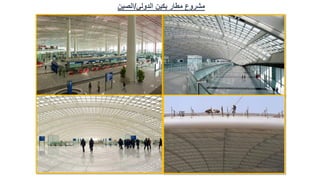

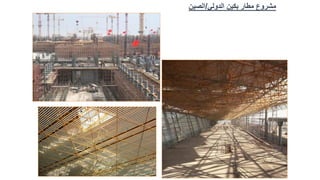

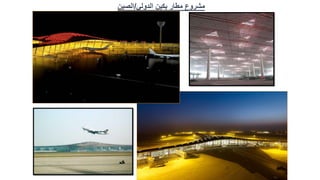

‫الدولي‬ ‫بكين‬ ‫مطار‬ ‫مشروع‬ / ‫الصين‬
‫الدولي‬ ‫بكين‬ ‫مطار‬ ‫مشروع‬ / ‫الصين‬
‫الدولي‬ ‫بكين‬ ‫مطار‬ ‫مشروع‬ / ‫الصين‬
‫الدولي‬ ‫بكين‬ ‫مطار‬ ‫مشروع‬ / ‫الصين‬
‫الدولي‬ ‫بكين‬ ‫مطار‬ ‫مشروع‬ / ‫الصين‬
‫الدولي‬ ‫بكين‬ ‫مطار‬ ‫مشروع‬ / ‫الصين‬
‫الدولي‬ ‫بكين‬ ‫مطار‬ ‫مشروع‬ / ‫الصين‬

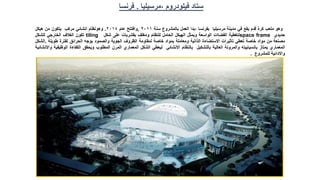

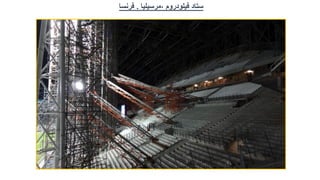

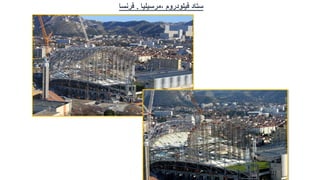

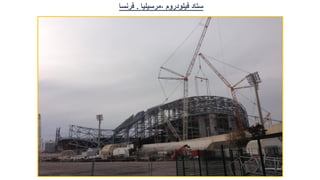

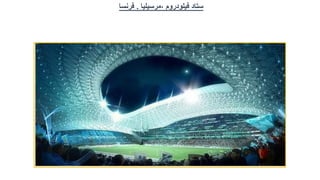

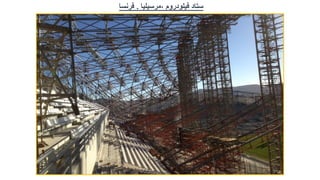

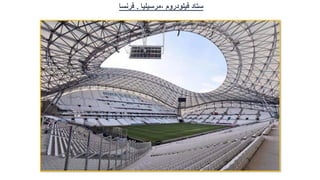

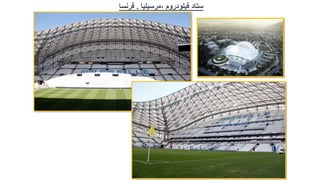

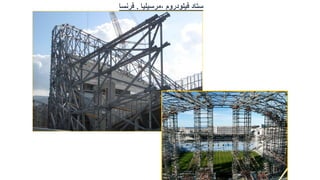

‫ستاد‬ ‫فيلودروم‬ , ‫مرسيليا‬ . ‫فرنسا‬ ‫وهو‬ ‫ملعب‬ ‫كرة‬ ‫قدم‬ ‫يقع‬ ‫في‬ ‫مدينة‬ ‫مرسيليا‬ ‫بفرنسا‬ , ‫بدا‬ ‫العمل‬ ‫بالمشروع‬ ‫سنة‬ 2011 , ‫وافتتح‬ ‫عام‬ 2014 . ‫وهونظام‬ ‫انشائي‬ ‫مركب‬ ‫يتكون‬ ‫من‬ ‫هيكل‬ ‫حديدي‬ space frame ‫لتغطية‬ ‫الفضاات‬ ‫الواسعة‬ ‫ويمثل‬ ‫الهيكل‬ ‫الحامل‬ ‫للنظام‬ ‫ومغلف‬ ‫بقشربات‬ ‫على‬ ‫شكل‬ tiling ‫تكون‬ ‫الغالف‬ ‫الخارجي‬ ‫للشكل‬ ‫مصنعة‬ ‫من‬ ‫مواد‬ ‫خاصة‬ ‫تعطي‬ ‫تاثيرات‬ ‫االستضاءة‬ ‫الذاتية‬ ‫ومعاملة‬ ‫بمواد‬ ‫خاصة‬ ‫لمقاومة‬ ‫الظروف‬ ‫الجوية‬ ‫والصمود‬ ‫بوجه‬ ‫الحرائق‬ ‫لفترة‬ ‫طويلة‬ . ‫الشكل‬ ‫المعماري‬ ‫يمتاز‬ ‫بانسيابيته‬ ‫والمرونة‬ ‫العالية‬ ‫بالتشكيل‬ ‫بالنظام‬ ‫االنشائي‬ ‫ليعطي‬ ‫الشكل‬ ‫المعماري‬ ‫المرن‬ ‫المطلوب‬ ‫ويحقق‬ ‫الكفاءة‬ ‫الوظي‬ ‫فية‬ ‫واالنشائية‬ ‫واالدائية‬ ‫للمشروع‬ .

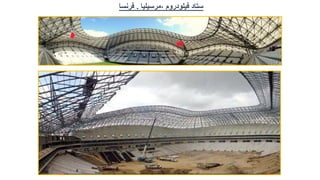

‫ستاد‬ ‫فيلودروم‬ , ‫مرسيليا‬ . ‫فرنسا‬
‫ستاد‬ ‫فيلودروم‬ , ‫مرسيليا‬ . ‫فرنسا‬
‫ستاد‬ ‫فيلودروم‬ , ‫مرسيليا‬ . ‫فرنسا‬
‫ستاد‬ ‫فيلودروم‬ , ‫مرسيليا‬ . ‫فرنسا‬
‫ستاد‬ ‫فيلودروم‬ , ‫مرسيليا‬ . ‫فرنسا‬
‫ستاد‬ ‫فيلودروم‬ , ‫مرسيليا‬ . ‫فرنسا‬
‫ستاد‬ ‫فيلودروم‬ , ‫مرسيليا‬ . ‫فرنسا‬
‫ستاد‬ ‫فيلودروم‬ , ‫مرسيليا‬ . ‫فرنسا‬
‫ستاد‬ ‫فيلودروم‬ , ‫مرسيليا‬ . ‫فرنسا‬
‫ستاد‬ ‫فيلودروم‬ , ‫مرسيليا‬ . ‫فرنسا‬

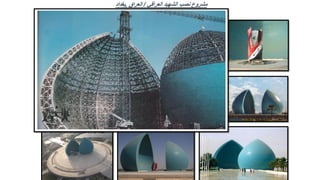

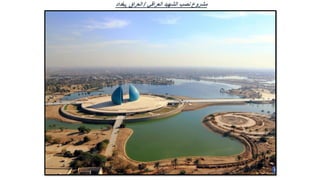

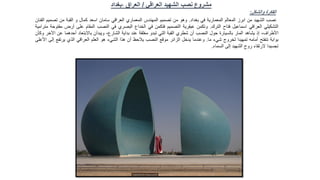

‫العراقي‬ ‫الشهيد‬ ‫نصب‬ ‫مشروع‬ / ‫العراق‬ , ‫بغداد‬ ‫والشكل‬ ‫الفكرة‬ : ‫نصب‬ ‫الشهيد‬ ‫من‬ ‫ابرز‬ ‫المعالم‬ ‫المعمارية‬ ‫في‬ ‫بغداد‬ . ‫وهو‬ ‫من‬ ‫تصميم‬ ‫المهندس‬ ‫المعماري‬ ‫العراقي‬ ‫سامان‬ ‫اسعد‬ ‫كمال‬ ‫و‬ ‫القبة‬ ‫من‬ ‫تصمي‬ ‫م‬ ‫الفنان‬ ‫التشكيلي‬ ‫العراقي‬ ‫اسماعيل‬ ‫فتاح‬ ‫الترك‬ . ‫وتكمن‬ ‫عبقرية‬ ‫التصميم‬ ‫فتكمن‬ ‫في‬ ‫الخداع‬ ‫البصري‬ ‫في‬ ‫النصب‬ ‫المقام‬ ‫على‬ ‫أرض‬ ‫مفتوحة‬ ‫مترامية‬ ‫األطراف‬ , ‫إذ‬ ‫يشاهد‬ ‫المار‬ ‫بالسيارة‬ ‫حول‬ ‫النصب‬ ‫أن‬ ‫شطري‬ ‫القبة‬ ‫التي‬ ‫تبدو‬ ‫مغلقة‬ ‫عند‬ ‫بداية‬ ‫الشارع‬ , ‫ويبدآن‬ ‫باالبتعاد‬ ‫أحدهما‬ ‫عن‬ ‫ا‬ ‫آلخر‬ ‫وكأن‬ ‫بوابة‬ ‫تنفتح‬ ‫أمامه‬ ‫تمهيدا‬ ‫لخروج‬ ‫شيء‬ ‫ما‬ . ‫وعندما‬ ‫يدخل‬ ‫الزائر‬ ‫موقع‬ ‫النصب‬ ‫يالحظ‬ ‫أن‬ ‫هذا‬ ‫الشيء‬ ‫هو‬ ‫العلم‬ ‫العراقي‬ ‫الذي‬ ‫يرتفع‬ ‫إل‬ ‫ى‬ ‫األعلى‬ ‫تجسيدا‬ ‫الرتقاء‬ ‫روح‬ ‫الشهيد‬ ‫إلى‬ ‫السماء‬ .
‫العراقي‬ ‫الشهيد‬ ‫نصب‬ ‫مشروع‬ / ‫العراق‬ , ‫بغداد‬ ‫التصميم‬ : ‫يتكون‬ ‫النصب‬ ‫بشكل‬ ‫رئيسي‬ ‫من‬ ‫القبة‬ ‫العباسية‬ ‫المفتوحة‬ ‫بارتفاع‬ 40 ‫متر‬ ‫والراية‬ ‫التي‬ ‫ترتفع‬ ‫بطول‬ ‫خمسة‬ ‫أقدام‬ ‫فوق‬ ‫األرض‬ ‫وثالثة‬ ‫أمتار‬ ‫تح‬ ‫ت‬ ‫األرض‬ ‫حيث‬ ‫تشاهد‬ ‫على‬ ‫شكل‬ ،‫ثريا‬ ‫والينبوع‬ ‫الذي‬ ‫يتدفق‬ ‫ماؤه‬ ‫إلى‬ ‫داخل‬ ‫األرض‬ ‫ليرمز‬ ‫إلى‬ ‫دم‬ ‫الشهيد‬ . ‫يتألف‬ ‫النصب‬ ‫من‬ ‫منصة‬ ‫دائرية‬ ‫قطرها‬ 190 ً‫ا‬‫متر‬ ‫تجثم‬ ‫فوق‬ ‫متحف‬ ،‫سفلي‬ ‫وتحمل‬ ‫قبة‬ ‫من‬ ‫شقين‬ ‫يبلغ‬ ‫ارتفاعها‬ 40 ً‫ا‬‫متر‬ . ‫ويجثم‬ ‫هذا‬ ‫بأكمله‬ ‫وسط‬ ‫بحيرة‬ ‫صناعية‬ ‫واسعة‬ .

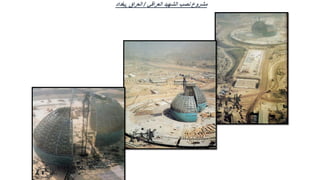

‫العراقي‬ ‫الشهيد‬ ‫نصب‬ ‫مشروع‬ / ‫العراق‬ , ‫بغداد‬ ‫التنفيذ‬ : ‫قامت‬ ‫بتنفيذ‬ ‫النصب‬ ‫شركة‬ ‫ميتشوبيشي‬ ً‫ا‬‫وفق‬ ‫لمواصفات‬ ‫صارمة‬ ‫وضعتها‬ ‫مؤسسة‬ ‫أوف‬ ‫آروب‬ ‫وشركائها‬ ‫لالستشارات‬ ‫الهندس‬ ‫ية‬ ( ‫التي‬ ‫اشتهرت‬ ‫بتصميمها‬ ‫لمبنى‬ ‫دار‬ ‫األوبرا‬ ‫في‬ ‫سيدني‬ ) . ، ‫كما‬ ‫تولت‬ ‫تنفيذ‬ ‫مختلف‬ ‫مراحل‬ ‫التصميم‬ ‫التفصيلي‬ ‫ورسومات‬ ‫التشغيل‬ ‫مجموع‬ ‫ة‬ ‫من‬ ‫المهندسين‬ ‫العراقيين‬ . ‫ويتكون‬ ‫الهيكل‬ ‫االساسي‬ ‫الحامل‬ ‫لنصف‬ ‫القبة‬ ‫من‬ space frame ‫مشيد‬ ‫من‬ ‫الحديد‬ ‫ويكسوها‬ ‫تغليف‬ ‫خارجي‬ tiling ‫وتم‬ ‫بناء‬ ‫السرداب‬ ‫وباقي‬ ‫اجزاء‬ ‫المشروع‬ ‫من‬ ‫الهيكل‬ ‫الكونكريتي‬

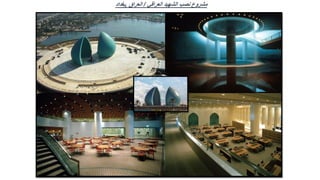

‫العراقي‬ ‫الشهيد‬ ‫نصب‬ ‫مشروع‬ / ‫العراق‬ , ‫بغداد‬
‫العراقي‬ ‫الشهيد‬ ‫نصب‬ ‫مشروع‬ / ‫العراق‬ , ‫بغداد‬
‫العراقي‬ ‫الشهيد‬ ‫نصب‬ ‫مشروع‬ / ‫العراق‬ , ‫بغداد‬
‫العراقي‬ ‫الشهيد‬ ‫نصب‬ ‫مشروع‬ / ‫العراق‬ , ‫بغداد‬
‫العراقي‬ ‫الشهيد‬ ‫نصب‬ ‫مشروع‬ / ‫العراق‬ , ‫بغداد‬
