تناقش الوثيقة أنواع الأنظمة الهيكلية المستخدمة في البناء، مثل الحوائط الحاملة، النظام الإطاري، والجمالونات، وتوضح وظائفها ومكوناتها. تشير إلى كيفية نقل الأحمال من المباني إلى الأرض، وتعريف الأساسات والأعمدة المختلفة. كما تتناول الوثيقة فوائد وعيوب كل نظام هيكلي وتأثيرات العوامل المختلفة مثل الزلازل والرياح على هذه الأنظمة.

1. ‫األنظمة‬ ‫عن‬ ‫بحث‬
‫اإلنشائية‬
‫الحاملة‬ ‫الحوائط‬ ‫نظام‬Wall Bearing
Systems
Skeleton structure system ‫النظم‬
‫الهيكلية‬
‫والعمود‬ ‫الكمرة‬ Beam and Column
System
‫االطارات‬
FRAMES ‫الجمالونات‬
TRUSSES
‫الفراغية‬ ‫الجمالونات‬ SPACE
trusses
‫الخيام‬ ‫نظام‬ TENTS
SYSTEM
Skeleton structure system ‫النظم‬
‫الهيكلية‬
‫الخيام‬ ‫نظام‬ TENTS
SYSTEM
‫الكابالت‬ ‫نظام‬ CABLES
SYSTEM

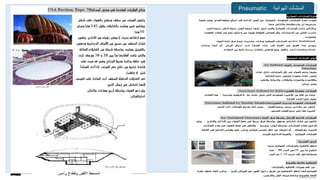

‫الهوائية‬ ‫المنشأت‬
Pneumatic
‫القشريات‬ ‫نظام‬ SHELL
SYSTEM
/
‫تصميمات‬ ‫المادة‬ ‫اسم‬
‫تنفيذية‬
/
‫عطية‬ ‫فدوى‬ ‫الطالبة‬ ‫اسم‬
‫علي‬
/ ‫الكشف‬ ‫رقم‬
32

2. :
‫الحوائط‬ ً‫أوال‬
‫الحاملة‬

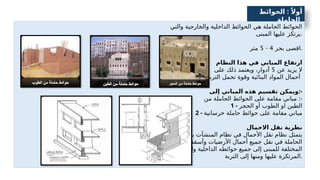

‫والتي‬ ‫والخارجية‬ ‫الداخلية‬ ‫الحوائط‬ ‫هي‬ ‫الحاملة‬ ‫الحوائط‬
‫المبنى‬ ‫عليها‬ ‫يرتكز‬.
‫بحر‬ ‫اقصى‬
4
-
5
‫متر‬ .
‫النظام‬ ‫هذا‬ ‫في‬ ‫المباني‬ ‫ارتفاع‬
‫عن‬ ‫يزيد‬ ‫ال‬
5
‫على‬ ‫ذلك‬ ‫ويعتمد‬ ،‫أدوار‬
‫التربة‬ ‫تحمل‬ ‫وقوة‬ ‫البنائية‬ ‫المواد‬ ‫أحمال‬
‫إلى‬ ‫المباني‬ ‫هذه‬ ‫تقسيم‬ ‫ويمكن‬:-
‫من‬ ‫الحاملة‬ ‫الحوائط‬ ‫على‬ ‫مقامة‬ ‫مباني‬ :-
1 - ‫الحجر‬ ‫أو‬ ‫الطوب‬ ‫او‬ ‫الطين‬
2 - ‫خرسانية‬ ‫حاملة‬ ‫حوائط‬ ‫على‬ ‫مقامة‬ ‫مباني‬
‫االحمال‬ ‫نقل‬ ‫نظرية‬
‫بالحوائط‬ ‫المنشآت‬ ‫نظام‬ ‫في‬ ‫األحمال‬ ‫نقل‬ ‫نظام‬ ‫يتمثل‬
‫الطوابق‬ ‫وأسقف‬ ‫األرضيات‬ ‫أحمال‬ ‫جميع‬ ‫نقل‬ ‫في‬ ‫الحاملة‬
‫والخارجية‬ ‫الداخلية‬ ‫حوائطه‬ ‫جميع‬ ‫إلى‬ ‫للمبنى‬ ‫المختلفة‬
‫التربة‬ ‫إلى‬ ‫ومنها‬ ‫عليها‬ ‫المرتكزة‬.

3. ( :
‫الكمرة‬ ‫الهيكلي‬ ‫النظام‬ ً‫ثانيا‬
) ‫والعمود‬
‫النظام‬ ‫مكونات‬ :
1
)
‫البالطات‬
SLAPS
2
)
‫الكمرات‬
BEAMS
3
)
‫األعمدة‬
COLUMNS
4
)
‫األساسات‬
FOUNDATION
‫الخرسانية‬ ‫االسقف‬ ‫انواع‬
•
‫المصمته‬ ‫الخرسانية‬ ‫االسقف‬
solid slabs
–
‫االتجاهين‬ ‫ذات‬ ‫الواحد‬ ‫االتجاه‬ ‫ذات‬
‫الحمل‬ ‫وينتقل‬ ،‫القليل‬ ‫بالسمك‬ ‫األسقف‬ ‫من‬ ‫النوع‬ ‫هذا‬ ‫يتميز‬
( (
‫الحاملة‬ ‫الكمرات‬ ‫إلى‬ ‫مباشرة‬ ‫فيها‬ · ‫إلى‬ ‫ومنها‬ ، ‫اإلطارات‬
‫التربة‬ ‫إلى‬ ‫ثم‬ ‫األساسات‬ ‫إلى‬ ‫ثم‬ ‫األعمدة‬.
•
‫الهوردى‬ ‫االسقف‬
Ribs slabs
–
‫االتجاهين‬ ‫ذات‬ ‫الواحد‬ ‫االتجاه‬ ‫ذات‬
‫التي‬ ‫المستوية‬ ‫السقوف‬
‫حوائط‬ ‫على‬ ‫أو‬ ‫مخفية‬ ‫أو‬ ‫ساقطة‬ ‫كمرات‬ ‫على‬ ‫ترتكز‬ .
‫فيما‬ ‫الفراغات‬ ‫تمأل‬ ،‫متوازية‬ ‫أعصاب‬ ‫من‬ ‫هيكلها‬ ‫يتكون‬
‫الوزن‬ ‫وتخفيف‬ ‫العزل‬ ‫بهدف‬ ‫المفرغ‬ ‫بالطوب‬ ‫بينها‬.
•
‫المستوية‬ ‫الالكمرية‬ ‫االسقف‬
Flat slabs
‫على‬ ‫مباشرة‬ ‫وترتكز‬ ‫الثابت‬ ‫السمك‬ ‫ذات‬ ‫األسقف‬
‫إلى‬ ‫بحورها‬ ‫أطوال‬ ‫تصل‬ ‫وقد‬ ،‫كمرات‬ ‫بدون‬ ‫األعمدة‬
10
‫إلى‬ ‫ثم‬ ‫األعمدة‬ ‫إلى‬ ‫مباشرة‬ ‫الحمل‬ ‫ينتقل‬ ‫وفيها‬ ،‫م‬
.‫التربة‬ ‫إلى‬ ‫ثم‬ ‫القواعد‬

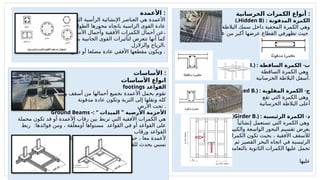

4. ‫الخرسانية‬ ‫الكمرات‬ ‫أنواع‬ :
: ‫المدفونة‬ ‫الكمرة‬
(
Hidden B
).
‫الخرسانية‬ ‫البالطة‬ ‫سمك‬ ‫داخل‬ ‫المخفية‬ ‫الكمرة‬ ‫وهي‬
.‫عمقها‬ ‫من‬ ‫أكبر‬ ‫عرضها‬ ‫القطاع‬ ‫تظهرفي‬ ‫حيث‬
)Drop B.) : -
‫الساقطة‬ ‫الكمرة‬ ‫ب‬
‫الساقطة‬ ‫الكمرة‬ ‫وهي‬
‫الخرسانية‬ ‫البالطة‬ ‫أسفل‬.
)Inverted B.) : -
‫المقلوبة‬ ‫الكمرة‬ ‫ج‬
‫تقع‬ ‫التي‬ ‫الكمرة‬ ‫وهي‬
‫الخرسانية‬ ‫البالطة‬ ‫أعلى‬
)Girder B.) : -
‫الرئيسية‬ ‫الكمرة‬ ‫د‬
ً‫إنشائيا‬ ‫تستعمل‬ ‫التي‬ ‫الكمرة‬ ‫وهي‬
‫والكبيرة‬ ‫الواسعة‬ ‫البحور‬ ‫تقسيم‬ ‫بغرض‬
‫الكمرات‬ ‫تكون‬ ‫بحيث‬ ، ‫األفقية‬ ‫لألسقف‬
‫ثم‬ ‫القصير‬ ‫البحر‬ ‫اتجاه‬ ‫في‬ ‫الرئيسية‬
‫بالتعامد‬ ‫الثانوية‬ ‫الكمرات‬ ‫عليها‬ ‫تحمل‬
‫عليها‬
‫األعمدة‬ :
‫تتلقى‬ ‫التي‬ ‫الرأسية‬ ‫اإلنشائية‬ ‫العناصر‬ ‫هي‬ ‫األعمدة‬
‫والناتجة‬ ‫الطولي‬ ‫محورها‬ ‫باتجاه‬ ‫الراسية‬ ‫القوى‬ ‫عادة‬
‫فوقها‬ ‫األسقف‬ ‫وأحمال‬ ‫األفقية‬ ‫الكمرات‬ ‫أحمال‬ ‫عن‬،
‫بسبب‬ ‫الجانبية‬ ‫القوى‬ ‫لتأثيرات‬ ‫تتعرض‬ ‫أنها‬ ‫كما‬
‫والزالزل‬ ‫الرياح‬،
‫دائريا‬ ‫أو‬ ‫مضلعا‬ ‫عادة‬ ‫األفقي‬ ‫مقطعها‬ ‫ويكون‬ .
‫األساسات‬ :
‫األساسات‬ ‫انواع‬
‫القواعد‬
footings
‫للمبنى‬ ‫وحوائط‬ ‫أسقف‬ ‫من‬ ‫أحمالها‬ ‫بجميع‬ ‫األعمدة‬ ‫بحمل‬ ‫تقوم‬
‫مدفونة‬ ‫عادة‬ ‫وتكون‬ ‫التربة‬ ‫إلى‬ ‫ونقلها‬ ‫كله‬
‫األرض‬ ‫تحت‬ .
Ground Beams -: " "
‫الميدات‬ ‫األرضية‬ ‫األحزمة‬
‫محملة‬ ‫تكون‬ ‫قد‬ ‫أو‬ ‫األعمدة‬ ‫رقاب‬ ‫بين‬ ‫تربط‬ ‫التي‬ ‫األفقية‬ ‫الكمرات‬ ‫هي‬
:
‫ربط‬ ‫فوائدها‬ ‫ومن‬ ، ‫قة‬ّ‫أومعل‬ ‫مستواها‬ ‫القواعد‬ ‫في‬ ‫أو‬ ‫القواعد‬ ‫على‬
‫ورقاب‬ ‫القواعد‬
‫هبوط‬ ‫أي‬ ‫مقاومة‬، ‫األرضي‬ ‫الدور‬ ‫حوائط‬ ‫حمل‬ ، ‫معا‬ ‫ألعمدة‬
‫للقواعد‬ ‫يحدث‬ ‫نسبي‬

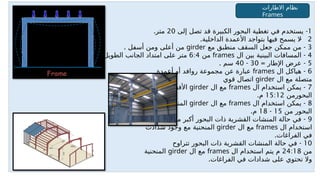

5. 1
-
‫إلى‬ ‫تصل‬ ‫قد‬ ‫الكبيرة‬ ‫البحور‬ ‫تغطية‬ ‫في‬ ‫يستخدم‬
20
.‫متر‬
2
. -
‫الداخلية‬ ‫األعمدة‬ ‫بتواجد‬ ‫فيها‬ ‫يسمح‬ ‫ال‬
3
-
‫مع‬ ‫منطبق‬ ‫السقف‬ ‫جعل‬ ‫ممكن‬ ‫من‬
girder
. ‫أسفل‬ ‫ومن‬ ‫أعلى‬ ‫من‬
4
-
‫ال‬ ‫بين‬ ‫البينية‬ ‫المسافات‬
frames
‫من‬
6:4
.‫الطويل‬ ‫الجانب‬ ‫امتداد‬ ‫على‬ ‫متر‬
5
= -
‫اإلطار‬ ‫عرض‬
30
-
40
. ‫سم‬
6
-
‫ال‬ ‫هياكل‬
frames
‫أعمدة‬ ‫أو‬ ‫روافد‬ ‫مجموعة‬ ‫عن‬ ‫عبارة‬
‫ال‬ ‫مع‬ ‫متصلة‬
girder
‫قوي‬ ‫اتصال‬
7
-
‫ال‬ ‫استخدام‬ ‫يمكن‬
frames
‫ال‬ ‫مع‬
girder
‫في‬ ‫األفقية‬
‫البحورمن‬
15:12
.‫م‬
8
-
‫ال‬ ‫استخدام‬ ‫يمكن‬
frames
‫ال‬ ‫مع‬
girder
‫في‬ ‫المنكسرة‬
‫من‬ ‫البحور‬
15
-
18
.‫م‬
9
-
‫من‬ ‫أكبر‬ ‫البحور‬ ‫ذات‬ ‫القشرية‬ ‫المنشات‬ ‫حالة‬ ‫في‬
24
‫يتم‬ ‫م‬
‫ال‬ ‫استخدام‬
frames
‫ال‬ ‫مع‬
girder
‫شدادت‬ ‫وجود‬ ‫مع‬ ‫المنحنية‬
.‫الفراغات‬ ‫في‬
10
-
‫تتراوح‬ ‫البحور‬ ‫ذات‬ ‫القشرية‬ ‫المنشات‬ ‫حالة‬ ‫في‬
‫من‬
24:18
‫ال‬ ‫استخدام‬ ‫يتم‬ ‫م‬
frames
‫ال‬ ‫مع‬
girder
‫المنحنية‬
.‫الفراغات‬ ‫في‬ ‫شدادات‬ ‫على‬ ‫تحتوي‬ ‫وال‬
‫االطارات‬ ‫نظام‬
Frames

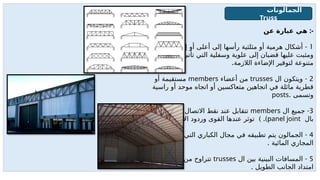

6. ‫عن‬ ‫عبارة‬ ‫هي‬ :-
1
-
‫أسفل‬ ‫إلى‬ ‫أو‬ ‫أعلى‬ ‫إلى‬ ‫رأسها‬ ‫مثلثية‬ ‫أو‬ ‫هرمية‬ ‫أشكال‬
‫بأشكال‬ ‫تأتى‬ ‫التي‬ ‫وسفلية‬ ‫علوية‬ ‫إلى‬ ‫قضبان‬ ‫عليها‬ ‫ومثبت‬
.‫الالزمة‬ ‫اإلضاءة‬ ‫لتوقير‬ ‫متنوعة‬
2
-
‫ال‬ ‫ويتكون‬
trusses
‫أعضاء‬ ‫من‬
members
‫أو‬ ‫مستقيمة‬
‫راسية‬ ‫أو‬ ‫موحد‬ ‫اتجاه‬ ‫أو‬ ‫متعاكسين‬ ‫اتجاهين‬ ‫في‬ ‫مائلة‬ ‫قطرية‬
. ‫وتسمى‬
posts
3
-
‫ال‬ ‫جميع‬
members
‫تسمى‬ ‫االتصال‬ ‫نقط‬ ‫عند‬ ‫تتقابل‬
‫بال‬
panel joint
. ) .)
‫ال‬g
‫ع‬‫األف‬ ‫وردود‬ ‫القوى‬ ‫عندها‬ ‫توثر‬
4
-
‫تعترضها‬ ‫التي‬ ‫الكباري‬ ‫مجال‬ ‫في‬ ‫تطبيقه‬ ‫يتم‬ ‫الجمالون‬
. ‫المائية‬ ‫المجاري‬
5
-
‫ال‬ ‫بين‬ ‫البينية‬ ‫المسافات‬
trusses
‫من‬ ‫تتراوح‬
6:4
‫على‬ ‫م‬
. ‫الطويل‬ ‫الجانب‬ ‫امتداد‬
‫الجمالونات‬
Truss

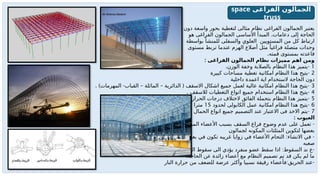

7. ‫دون‬ ‫واسعة‬ ‫بحور‬ ‫لتغطية‬ ‫مثالى‬ ‫نظام‬ ‫الفراغى‬ ‫الجمالون‬ ‫يعتبر‬
.
‫هو‬ ‫الفراغى‬ ‫الجمالون‬ ‫األساسى‬ ‫المبدأ‬ ‫دعامات‬ ‫إلى‬ ‫الحاجة‬
‫بواسطة‬ ‫للمنشأ‬ ‫والسفلى‬ ‫العلوي‬ ‫المستويين‬ ‫من‬ ‫كل‬ ‫ارتباط‬
‫مستوى‬ ‫تربط‬ ‫عندما‬ ‫الهرم‬ ‫أضالع‬ ‫مثل‬ ً‫فراغيا‬ ‫متصلة‬ ‫وحدات‬
.‫قمته‬ ‫بمستوى‬ ‫قاعدته‬
: ‫الفراغى‬ ‫الجمالون‬ ‫نظام‬ ‫مميزات‬ ‫اهم‬ ‫ومن‬
1
. -
‫الوزن‬ ‫وخفة‬ ‫بالصالبة‬ ‫النظام‬ ‫هذا‬ ‫يتميز‬
2
-
‫كبيرة‬ ‫مساحات‬ ‫تغطية‬ ‫امكانية‬ ‫النظام‬ ‫هذا‬ ‫يتيح‬
‫داخلية‬ ‫اعمدة‬ ‫اية‬ ‫الستخدام‬ ‫الحاجة‬ ‫دون‬
3
. ) - – – ( -
‫المهرمات‬ ‫القباب‬ ‫المائلة‬ ‫الدائرية‬ ‫االسقف‬ ‫اشكال‬ ‫جميع‬ ‫لعمل‬ ‫عالية‬ ‫امكانية‬ ‫النظام‬ ‫هذا‬ ‫يتيح‬
4
. -
‫لالسقف‬ ‫التغطيات‬ ‫انواع‬ ‫جميع‬ ‫استخدام‬ ‫النظام‬ ‫هذا‬ ‫يتيح‬
5
. -
‫الحرارة‬ ‫درجات‬ ‫الختالف‬ ‫الفائق‬ ‫بتحملة‬ ‫النظام‬ ‫هذا‬ ‫يتميز‬
6
-
‫لحدود‬ ‫الكابولى‬ ‫عمل‬ ‫امكانية‬ ‫النظام‬ ‫هذا‬ ‫يتيح‬
15
. ‫أكثر‬ ‫او‬ ‫مترا‬
7
. -
‫الحمال‬ ‫انواع‬ ‫جميع‬ ‫التصميم‬ ‫عند‬ ‫االعتبار‬ ‫فى‬ ‫االخذ‬ ‫يتم‬
: ‫العيوب‬
-
‫مع‬ ‫المرتبطه‬ ‫األعضاء‬ ‫بسبب‬ ‫السقف‬ ‫فراغ‬ ‫وضوح‬ ‫عدم‬ ‫على‬ ‫تعمل‬
‫لجمالون‬ ‫المكونه‬ ‫المثلثات‬ ‫لتكوين‬ ‫بعضها‬
: -
‫األحيان‬ ‫بعض‬ ‫في‬ ‫تكون‬ ‫غريبه‬ ‫زوايا‬ ‫في‬ ‫األعضاء‬ ‫التحام‬ ‫االنشاء‬ ‫في‬
‫صعبه‬
: -
‫بعد‬ ‫فيما‬ ‫الجمالون‬ ‫سقوط‬ ‫الى‬ ‫يؤدي‬ ‫منفرد‬ ‫عضو‬ ‫سقط‬ ‫اذا‬ ‫السقوط‬ ‫ند‬ ‫ع‬
.‫الحاجة‬ ‫عن‬ ‫زائدة‬ ‫أعضاء‬ ‫مع‬ ‫النظام‬ ‫تصميم‬ ‫تم‬ ‫قد‬ ‫يكن‬ ‫لم‬ ‫ما‬
: -
‫النار‬ ‫حرارة‬ ‫من‬ ‫للضعف‬ ‫عرضة‬ ‫وأكثر‬ ‫نسبيا‬ ‫رقيقة‬ ‫فأعضاء‬ ‫الحريق‬ ‫عند‬
‫الفراغى‬ ‫الجمالون‬
space
truss

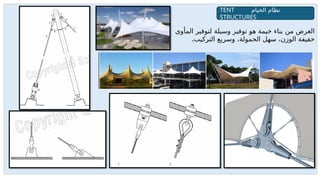

8. ‫المأوى‬ ‫لتوفير‬ ‫وسيلة‬ ‫توفير‬ ‫هو‬ ‫خيمة‬ ‫بناء‬ ‫من‬ ‫الغرض‬
.‫التركيب‬ ‫وسريع‬ ،‫الحمولة‬ ‫سهل‬ ،‫الوزن‬ ‫خفيفة‬
‫الخيام‬ ‫نظام‬
TENT
STRUCTURES

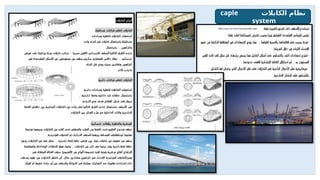

9. ‫الكابالت‬ ‫نظام‬
caple
system
