) عبدالرحمن محمد فرج نظم الانشاءات AM.pptx

يتناول الوثيقة نظام الإنشاءات الفراغية، حيث يتكون الهيكل من عناصر صغيرة متكررة ترتبط بمفاصل خاصة، مما يتيح إنشاء هياكل متكاملة وقوية. يشير النص إلى مزايا هذا النظام في القدرة على توزيع القوى وتحليلها بسهولة، واستخدامه في تصميمات معمارية متنوعة. كما يتطرق إلى التحديات المتعلقة بتكلفته العالية والمهارات المطلوبة لبنائه.

Embed presentation

Download to read offline
‫انشاء‬ ‫تقني‬ ‫المرحلة‬ ‫الرابعة‬ / ‫الثاني‬ ‫الفصل‬ ‫التاسعة‬ ‫المحاضرة‬ ‫نظام‬ ‫اإلنشاء‬ ( ‫الفراغية‬ ‫الهياكل‬ ) Space frame structure

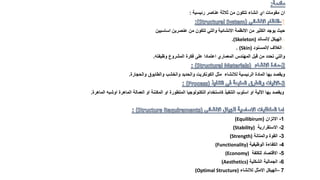

‫رئيسية‬ ‫عناصر‬ ‫ثالثة‬ ‫من‬ ‫تتكون‬ ‫انشاء‬ ‫اي‬ ‫مقومات‬ ‫ان‬ : 1 ‫اساسيين‬ ‫عنصرين‬ ‫من‬ ‫تتكون‬ ‫والتي‬ ‫االنشائية‬ ‫االنظمة‬ ‫من‬ ‫الكثير‬ ‫يوجد‬ ‫حيث‬ o ‫الهيكل‬ / ‫الساند‬ (Skeleton) . o ‫الغالف‬ / ‫المسنود‬ (Skin) . ‫وظيفته‬ ‫المشروع‬ ‫فكرة‬ ‫على‬ ‫اعتمادا‬ ‫المعماري‬ ‫المهندس‬ ‫قبل‬ ‫من‬ ‫تحدد‬ ‫والتي‬ . ‫والحجارة‬ ‫والطابوق‬ ‫والخشب‬ ‫والحديد‬ ‫الكونكريت‬ ‫مثل‬ ‫لالنشاء‬ ‫الرئيسية‬ ‫المادة‬ ‫بها‬ ‫ويقصد‬ . ‫الماهرة‬ ‫اوشبه‬ ‫الماهرة‬ ‫العمالة‬ ‫او‬ ‫المكننة‬ ‫او‬ ‫المتطورة‬ ‫التكنولوجيا‬ ‫كاستخدام‬ ‫التنفيذ‬ ‫اسلوب‬ ‫او‬ ‫االلية‬ ‫بها‬ ‫ويقصد‬ . 1 - ‫االتزان‬ ( (Equilibirum 2 - ‫االستقرارية‬ (Stability) 3 - ‫والمتانة‬ ‫القوة‬ (Strength) 4 - ‫الوظيفية‬ ‫الكفاءة‬ (Functionality) 5 - ‫للكلفة‬ ‫االقتصاد‬ (Economy) 6 - ‫الشكلية‬ ‫الجمالية‬ (Aesthetics) 7 – ‫لالنشاء‬ ‫االمثل‬ ‫الهيكل‬ (Optimal Structure)

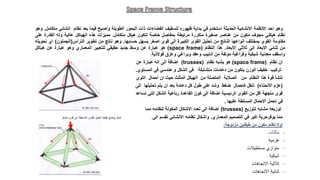

‫وهو‬ ‫احد‬ ‫االنظمة‬ ‫االنشائية‬ ‫الحديثة‬ ‫استخدم‬ ‫في‬ ‫بداية‬ ‫ظهوره‬ ‫لتسقيف‬ ‫الفضاءات‬ ‫ذات‬ ‫البحور‬ ‫الطويلة‬ ‫واصبح‬ ‫فيما‬ ‫بعد‬ ‫نظام‬ ‫انشائ‬ ‫ي‬ ‫متكامل‬ . ‫وهو‬ ‫نظام‬ ‫هيكلي‬ ‫مجوف‬ ‫مكون‬ ‫من‬ ‫عناصر‬ ‫صغيرة‬ ‫متكررة‬ ‫مرتبطة‬ ‫بمفاصل‬ ‫خاصة‬ ‫لتكون‬ ‫هيكل‬ ‫متكامل‬ . ‫مميزات‬ ‫هذه‬ ‫الهياكل‬ ‫عالية‬ ‫وله‬ ‫القدرة‬ ‫عل‬ ‫ى‬ ‫مقاومة‬ ‫القوى‬ ‫بمختلف‬ ‫انواعها‬ ‫الناتج‬ ‫من‬ ‫تحليل‬ ‫القوى‬ ‫الكبيرة‬ ‫الى‬ ‫قوى‬ ‫اصغر‬ ‫يسهل‬ ‫حسابها‬ . ‫وهو‬ ‫ناتج‬ ‫من‬ ‫تطوير‬ ‫التراس‬ ( ‫الجملون‬ ) ‫اي‬ ‫تحويله‬ ‫من‬ ‫ثنائي‬ ‫االبعاد‬ ‫إلى‬ ‫ثالثي‬ ‫األبعاد‬ . ‫هذا‬ ‫النظام‬ ( (space frame ‫هو‬ ‫عبارة‬ ‫عن‬ ‫وسط‬ ‫جديد‬ ‫حقيقي‬ ‫للتعبير‬ ‫المعماري‬ ‫وهو‬ ‫عبارة‬ ‫عن‬ ‫هياكل‬ ‫واسقف‬ ‫معدنية‬ ‫شبكية‬ ‫وفراغية‬ ‫مولفة‬ ‫من‬ ‫انابيب‬ ‫وعقد‬ ‫وبراغي‬ ‫وعزق‬ ‫فوالذية‬ . ‫نظام‬ ‫ان‬ (space frame) ‫نظام‬ ‫يشبه‬ ‫هو‬ (trusses) ‫عن‬ ‫عبارة‬ ‫انه‬ ‫الى‬ ‫اضافة‬ ‫المستوي‬ ‫في‬ ‫هندسي‬ ‫و‬ ‫الشكل‬ ‫في‬ ‫متشابكة‬ ‫دعامات‬ ‫من‬ ‫يتكون‬ ‫الوزن‬ ‫خفيف‬ ‫تركيب‬ . ‫اللوي‬ ‫احمال‬ ‫ان‬ ‫حيث‬ ‫المثلث‬ ‫الهيكل‬ ‫من‬ ‫المتصلة‬ ‫الصالبة‬ ‫من‬ ‫النظام‬ ‫هذا‬ ‫قوة‬ ‫تنشأ‬ ( ‫االنحناء‬ ‫عزم‬ ) ‫الى‬ ‫تحليلها‬ ‫يتم‬ ‫ان‬ ‫بعد‬ ‫دعامة‬ ‫كل‬ ‫طول‬ ‫على‬ ‫وشد‬ ‫ضغط‬ ‫كاحمال‬ ‫تنقل‬ ‫تساعد‬ ‫التي‬ ‫الشكل‬ ‫رباعية‬ ‫القاعدة‬ ‫كون‬ ‫الى‬ ‫اضافة‬ ‫الرئيسية‬ ‫القوى‬ ‫من‬ ‫اقل‬ ‫متجهة‬ ‫قوى‬ ‫عليها‬ ‫المسلطة‬ ‫االحمال‬ ‫تحمل‬ ‫في‬ . ‫لتوزيع‬ ‫مشابه‬ ‫توزيعه‬ ( trusses ) ‫مما‬ ‫لنظامه‬ ‫المكونة‬ ‫االشكال‬ ‫تعدد‬ ‫الى‬ ‫اضافة‬ ‫المعماري‬ ‫التصميم‬ ‫في‬ ‫اكبر‬ ‫يوفرحرية‬ ‫مما‬ . ‫الى‬ ‫تقسم‬ ‫االنشائي‬ ‫نظامه‬ ‫واشكال‬ : ‫اصغر‬ ‫قوى‬ ‫الى‬ ‫المسلطة‬ ‫القوى‬ ‫تحليل‬ ‫كيفية‬ ‫يوضح‬ ‫شكل‬ ‫اوال‬ : ‫نظام‬ ‫مكون‬ ‫من‬ ‫طبقتين‬ ‫مزدوجة‬ : • ‫مثلثات‬ • ‫هرمية‬ • ‫مستطيالت‬ ‫متوازي‬ • ‫شبكية‬ • ‫ثالثية‬ ‫االتجاهات‬ • ‫ثنائية‬ ‫االتجاهات‬
‫ثانيا‬ : ‫الطبقة‬ ‫المفردة‬ : • ‫القبة‬ : ‫واشهرها‬ ‫القبة‬ ‫الجيوديسية‬ (Geodestic Dome) ‫التي‬ ‫ابتكرها‬ ‫باكمينيستر‬ ‫فوللر‬ ‫والذي‬ ‫يعد‬ ‫رائدها‬ ‫وتطوت‬ ‫الى‬ ‫اشكال‬ ‫نحتية‬ ‫وفنية‬ ‫في‬ ‫بعض‬ ‫االحيان‬ . • ‫االشكال‬ ‫مفردة‬ ‫التقوس‬ ‫وان‬ ‫االشكال‬ ‫الناتجة‬ ‫من‬ ‫الهياكل‬ ‫الفراغية‬ ‫عديدة‬ ‫وتتوقف‬ ‫على‬ ‫الحيز‬ ‫المطلوب‬ ‫تغطيته‬ ‫وشكل‬ ‫الكتلة‬ ‫ووظيف‬ ‫ة‬ ‫المبنى‬ ‫فمنها‬ ‫المستوي‬ ‫والمنحني‬ ‫والمقوس‬ . ‫وحدات‬ ‫مستطيلة‬ ‫وحدات‬ ‫مثلثية‬ ( 1 ) ‫وحدات‬ ‫مثلثية‬ ( 2 ) ‫وحدات‬ ‫رباعية‬ ‫مجموعة‬ ‫من‬ ‫اشكال‬ ‫الهياكل‬ ‫الفراغية‬
‫مكونات‬ : Space Frame ‫يتكون‬ ‫الهيكل‬ ‫االساسي‬ ( ‫الساند‬ ) ‫من‬ ‫منظومة‬ ‫من‬ ‫انابيب‬ ‫المرتبطة‬ ‫مع‬ ‫بعضها‬ ‫بوصالت‬ ‫مثبتة‬ ‫بالمسامير‬ ‫او‬ ‫الب‬ ‫رغي‬ ‫او‬ ‫اللحام‬ ‫وتكون‬ ‫المادة‬ ‫الرئيسية‬ ‫من‬ ‫الحديد‬ ‫او‬ ( ‫الكونكريت‬ ‫بمعالجات‬ ‫خاصة‬ ) ‫ويتم‬ ‫عادة‬ ‫تغليف‬ ‫هذا‬ ‫الهيكل‬ ( ‫المسنو‬ ‫د‬ ) ‫بالزجاج‬ ‫او‬ ‫الكو‬ ‫ن‬ ‫كريت‬ ‫او‬ ‫البالستك‬ ‫او‬ ‫االكساء‬ ‫بالموزائيك‬ ‫او‬ ‫المرمر‬ ‫او‬ ‫السيراميك‬ . ( ‫واشكالها‬ ‫الوصالت‬ ‫وانواع‬ ‫الفراغي‬ ‫للنظام‬ ‫االساسية‬ ‫المكونات‬ )

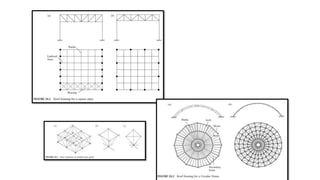

‫نظام‬ ‫االسناد‬ ‫والتكوين‬ ‫الشكلي‬ ‫من‬ ‫القطع‬ ‫الصغيرة‬

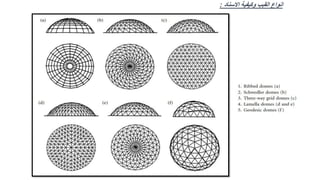

‫االسناد‬ ‫وكيفية‬ ‫القبب‬ ‫انواع‬ :

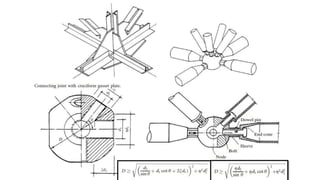

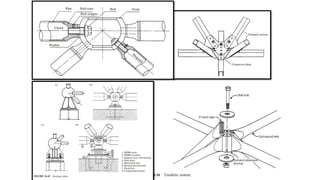

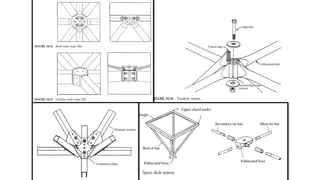

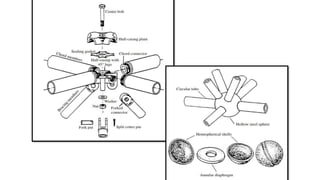

‫التوصيل‬ ‫مفاصل‬ :
‫التوصيل‬ ‫مفاصل‬ :
‫التوصيل‬ ‫مفاصل‬ :
‫التوصيل‬ ‫مفاصل‬ :

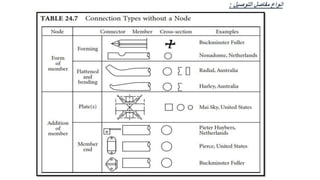

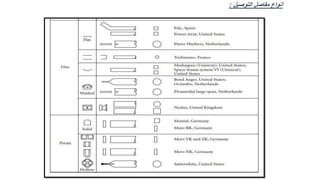

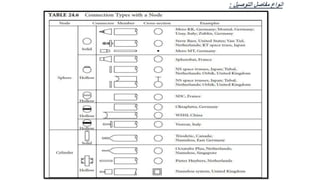

‫التوصيل‬ ‫مفاصل‬ ‫انواع‬ :
‫التوصيل‬ ‫مفاصل‬ ‫انواع‬ :
‫التوصيل‬ ‫مفاصل‬ ‫انواع‬ :

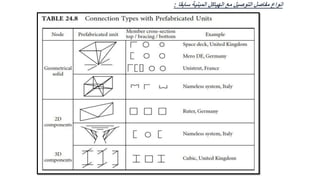

‫سابقا‬ ‫المبنية‬ ‫الهياكل‬ ‫مع‬ ‫التوصيل‬ ‫مفاصل‬ ‫انواع‬ :

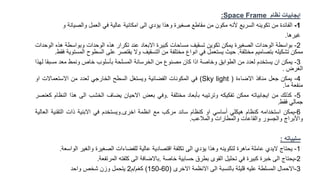

‫ايجابيات‬ ‫نظام‬ Space Frame : 1 - ‫الفائدة‬ ‫من‬ ‫تكوينه‬ ‫السريع‬ ‫ألنه‬ ‫مكون‬ ‫من‬ ‫مقاطع‬ ‫صغيرة‬ ‫وهذا‬ ‫يؤدي‬ ‫الى‬ ‫امكانية‬ ‫عالية‬ ‫في‬ ‫العمل‬ ‫والصيانة‬ ‫و‬ ‫غيرها‬ . 2 - ‫بواسطة‬ ‫الوحدات‬ ‫الصغيرة‬ ‫يمكن‬ ‫تكوين‬ ‫تسقيف‬ ‫مساحات‬ ‫كبيرة‬ ‫االبعاد‬ ‫عند‬ ‫تكرار‬ ‫هذه‬ ‫الوحدات‬ ‫وبواسطة‬ ‫ه‬ ‫ذه‬ ‫الوحدات‬ ‫ممكن‬ ‫تشكيله‬ ‫بتصاميم‬ ‫مختلفة‬ . ‫حيث‬ ‫يستعمل‬ ‫في‬ ‫انواع‬ ‫مختلفة‬ ‫من‬ ‫التسقيف‬ ‫وال‬ ‫يقتصر‬ ‫على‬ ‫السطوح‬ ‫المستوية‬ ‫فقط‬ . 3 - ‫يمكن‬ ‫ان‬ ‫يستخدم‬ ‫لعدد‬ ‫من‬ ‫الطوابق‬ ‫وخاصة‬ ‫اذا‬ ‫كان‬ ‫مصنوع‬ ‫من‬ ‫الخرسانة‬ ‫المسلحة‬ ‫بأسلوب‬ ‫خاص‬ ‫ونمط‬ ‫معد‬ ‫مسب‬ ‫قا‬ ‫لهذا‬ ‫الغرض‬ . 4 - ‫يمكن‬ ‫جعل‬ ‫منافذ‬ ‫االضاءة‬ ( Sky light ) ‫في‬ ‫المكونات‬ ‫الفضائية‬ ‫ويستغل‬ ‫السطح‬ ‫الخارجي‬ ‫لعدد‬ ‫من‬ ‫االستعماالت‬ ‫او‬ ‫منفعة‬ ‫ما‬ . 5 - ‫كذلك‬ ‫من‬ ‫ايجابياته‬ ‫ممكن‬ ‫تفكيكه‬ ‫وترتيبه‬ ‫بأبعاد‬ ‫مختلفة‬ . ‫وفي‬ ‫بعض‬ ‫االحيان‬ ‫يضاف‬ ‫الخشب‬ ‫الى‬ ‫هذا‬ ‫ا‬ ‫لنظام‬ ‫كعنصر‬ ‫جمالي‬ ‫فقط‬ . 6 - ‫يمكن‬ ‫استخدامه‬ ‫كنظام‬ ‫هيكلي‬ ‫أساسي‬ ‫او‬ ‫كنظام‬ ‫ساند‬ ‫مركب‬ ‫مع‬ ‫انظمة‬ ‫اخرى‬ . ‫ويستخدم‬ ‫في‬ ‫االبنية‬ ‫ذات‬ ‫التقنية‬ ‫العالية‬ ‫واألبراج‬ ‫والجسور‬ ‫والقاعات‬ ‫والمطارات‬ ‫والمالعب‬ . ‫سلبياته‬ : 1 - ‫يحتاج‬ ‫اليدي‬ ‫عاملة‬ ‫ماهرة‬ ‫لتكوينه‬ ‫وهذا‬ ‫يؤدي‬ ‫الى‬ ‫تكلفة‬ ‫اقتصادية‬ ‫عالية‬ ‫للفضاءات‬ ‫الصغيرة‬ ‫والغير‬ ‫الو‬ ‫اسعة‬ . 2 - ‫يحتاج‬ ‫الى‬ ‫خبرة‬ ‫كبيرة‬ ‫في‬ ‫تحليل‬ ‫القوى‬ ‫بطرق‬ ‫حسابية‬ ‫خاصة‬ . ‫باالضافة‬ ‫الى‬ ‫كلفته‬ ‫المرتفعة‬ . 3 - ‫االحمال‬ ‫المسلطة‬ ‫عليه‬ ‫قليلة‬ ‫بالنسبة‬ ‫الى‬ ‫االنظمة‬ ‫االخرى‬ ( (150-60 ‫كغم‬ / ‫م‬ 2 ‫يتحمل‬ ‫وزن‬ ‫شخص‬ ‫واحد‬

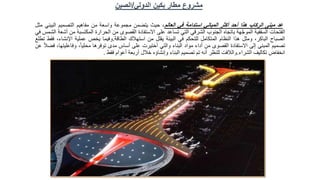

‫الدولي‬ ‫بكين‬ ‫مطار‬ ‫مشروع‬ / ‫الصين‬ ‫عد‬ ‫مبنى‬ ‫الركاب‬ ‫هذا‬ ‫أحد‬ ‫أكثر‬ ‫المباني‬ ‫استدامة‬ ‫في‬ ‫العالم‬ ، ‫حيث‬ ‫يتضمن‬ ‫مجموعة‬ ‫واسعة‬ ‫من‬ ‫مفاهيم‬ ‫التصميم‬ ‫البيئ‬ ‫ي‬ ‫مثل‬ ‫الفتحات‬ ‫السقفية‬ ‫هة‬َّ‫ج‬‫المو‬ ‫باتجاه‬ ‫الجنوب‬ ‫الشرقي‬ ‫التي‬ ‫تساعد‬ ‫على‬ ‫االستفادة‬ ‫القصوى‬ ‫من‬ ‫الحرارة‬ ‫المكتس‬ ‫بة‬ ‫من‬ ‫أشعة‬ ‫الشمس‬ ‫في‬ ‫الصباح‬ ،‫الباكر‬ ‫ومثل‬ ‫هذا‬ ‫النظام‬ ‫المتكامل‬ ‫للتحكم‬ ‫في‬ ‫البيئة‬ ‫يقلل‬ ‫من‬ ‫استهالك‬ ‫الطاقة‬ . ‫وفيما‬ ‫يخص‬ ‫عملية‬ ،‫اإلنشاء‬ ‫فقط‬ ‫تطلع‬ ‫تصميم‬ ‫المبنى‬ ‫إلى‬ ‫االستفادة‬ ‫القصوى‬ ‫من‬ ‫أداء‬ ‫مواد‬ ‫البناء‬ ‫والتي‬ ‫أختيرت‬ ‫على‬ ‫أساس‬ ‫مدى‬ ‫توفرها‬ ،ً‫ا‬‫محلي‬ ‫وفاعل‬ ،‫يتها‬ ً‫ال‬‫فض‬ ‫عن‬ ‫انخفاض‬ ‫تكاليف‬ ‫الشراء‬ . ‫والالفت‬ ‫للنظر‬ ‫أنه‬ ‫تم‬ ‫تصميم‬ ‫البناء‬ ‫وإنشاؤه‬ ‫خالل‬ ‫أربعة‬ ‫أعوام‬ ‫فقط‬ .

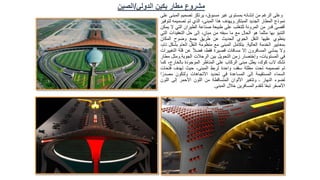

‫وعلى‬ ‫الرغم‬ ‫من‬ ‫إنشائه‬ ‫بمستوى‬ ‫غير‬ ،‫مسبوق‬ ‫يرتكز‬ ‫تصميم‬ ‫ال‬ ‫مبنى‬ ‫على‬ ‫نموذج‬ ‫المطار‬ ‫الجديد‬ ‫المبتكر‬ . ‫ويهدف‬ ‫هذا‬ ،‫المبنى‬ ‫الذي‬ ‫تم‬ ‫تصميمه‬ ‫لتوف‬ ‫ير‬ ‫أقصى‬ ‫قدر‬ ‫من‬ ‫المرونة‬ ‫للتغلب‬ ‫على‬ ‫طبيعة‬ ‫صناعة‬ ‫الطيران‬ ‫التي‬ ‫ال‬ ‫يمكن‬ ‫التنبؤ‬ ‫بها‬ ‫مثلما‬ ‫هو‬ ‫الحال‬ ‫مع‬ ‫ما‬ ‫سبقه‬ ‫من‬ ،ٍ‫مبان‬ ‫إلى‬ ‫حل‬ ‫التعقيد‬ ‫ات‬ ‫التي‬ ‫ينطوي‬ ‫عليها‬ ‫النقل‬ ‫الجوي‬ ‫الحديث‬ ‫عن‬ ‫طريق‬ ‫جمع‬ ‫وضوح‬ ‫المكان‬ ‫بمعايير‬ ‫الخدمة‬ ‫العالية‬ . ‫يتكامل‬ ‫المبنى‬ ‫مع‬ ‫منظومة‬ ‫النقل‬ ‫العام‬ ‫بش‬ ‫كل‬ ،‫تام‬ ‫وال‬ ‫يمشي‬ ‫المسافرون‬ ‫إال‬ ‫مسافات‬ ‫قصيرة‬ ،‫فقط‬ ً‫ال‬‫فض‬ ‫عن‬ ‫قلة‬ ‫ا‬ ‫لتغييرات‬ ‫في‬ ،‫المستويات‬ ‫وإختصار‬ ‫زمن‬ ‫التحويل‬ ‫بين‬ ‫الرحالت‬ ‫الجوية‬ . ‫ومثل‬ ‫مطار‬ ‫تشك‬ ‫الب‬ ،‫كوك‬ ‫يطل‬ ‫مبنى‬ ‫الركاب‬ ‫على‬ ‫المناظر‬ ‫الموجودة‬ ،‫بالخارج‬ ‫كما‬ ‫تم‬ ‫تصميمه‬ ‫تحت‬ ‫مظلة‬ ‫سقف‬ ‫واحدة‬ ‫لربط‬ ،‫المبنى‬ ‫حيث‬ ‫تهدف‬ ‫فت‬ ‫حات‬ ‫السماء‬ ‫المستقيمة‬ ‫إلى‬ ‫المساعدة‬ ‫في‬ ‫تحديد‬ ‫االتجاهات‬ ‫ولتكون‬ ‫مص‬ ‫ا‬ً‫در‬ ‫لضوء‬ ‫النهار‬ ‫ـ‬ ‫وتتغير‬ ‫األلوان‬ ‫المتساقطة‬ ‫من‬ ‫اللون‬ ‫األحمر‬ ‫إلى‬ ‫الل‬ ‫ون‬ ‫األصفر‬ ‫ا‬ً‫ع‬‫تب‬ ‫لتقدم‬ ‫المسافرين‬ ‫خالل‬ ‫المبنى‬ . ‫الدولي‬ ‫بكين‬ ‫مطار‬ ‫مشروع‬ / ‫الصين‬

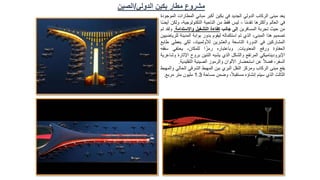

‫يعد‬ ‫مبنى‬ ‫الركاب‬ ‫الدولي‬ ‫الجديد‬ ‫في‬ ‫بكين‬ ‫أكبر‬ ‫مباني‬ ‫المطارات‬ ‫الموجودة‬ ‫في‬ ‫العالم‬ ‫وأكثرها‬ ‫ا‬ً‫م‬‫تقد‬ - ‫ليس‬ ‫فقط‬ ‫من‬ ‫الناحية‬ ،‫التكنولوجية‬ ‫و‬ ‫لكن‬ ‫ا‬ً‫ض‬‫أي‬ ‫من‬ ‫حيث‬ ‫تجربة‬ ‫المسافرين‬ ‫إلى‬ ‫جانب‬ ‫كفاءة‬ ‫التشغيل‬ ‫واالستدامة‬ . ‫ولقد‬ ‫تم‬ ‫تصميم‬ ‫هذا‬ ،‫المبنى‬ ‫الذي‬ ‫تم‬ ‫استكماله‬ ‫ليقوم‬ ‫بدور‬ ‫بوابة‬ ‫المدينة‬ ‫للرياضيين‬ ‫المشاركين‬ ‫في‬ ‫الدورة‬ ‫التاسعة‬ ‫والعشرين‬ ،‫لألولمبياد‬ ‫لكي‬ ‫يعطي‬ ‫طابع‬ ‫الحفاوة‬ ‫ورفع‬ ‫المعنويات‬ . ‫وباعتباره‬ ‫ا‬ ً‫رمز‬ ،‫للمكان‬ ‫يحتفي‬ ‫سق‬ ‫فه‬ ‫اإليروديناميكي‬ ‫المرتفع‬ ‫والشكل‬ ‫الذي‬ ‫يشبه‬ ‫التنين‬ ‫بروح‬ ‫اإلث‬ ‫ارة‬ ‫وشاعرية‬ ،‫السفر‬ ً‫ال‬‫فض‬ ‫عن‬ ‫استحضار‬ ‫األلوان‬ ‫والرموز‬ ‫الصينية‬ ‫التقلي‬ ‫دية‬ . ‫يقع‬ ‫مبنى‬ ‫الركاب‬ ‫ومركز‬ ‫النقل‬ ‫البري‬ ‫بين‬ ‫المهبط‬ ‫الشرقي‬ ‫الحال‬ ‫ي‬ ‫والمهبط‬ ‫الثالث‬ ‫الذي‬ ‫سيتم‬ ‫إنشاؤه‬ ،ً‫ال‬‫مستقب‬ ‫وضمن‬ ‫مساحة‬ 1.3 ‫مليون‬ ‫متر‬ ‫مربع‬ . ‫الدولي‬ ‫بكين‬ ‫مطار‬ ‫مشروع‬ / ‫الصين‬
‫المشروع‬ ‫مخططات‬ :

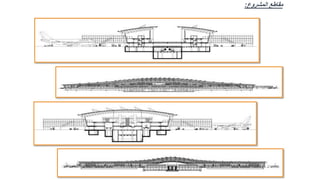

‫المشروع‬ ‫مقاطع‬ :

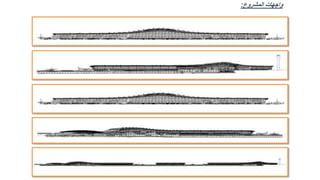

‫المشروع‬ ‫واجهات‬ :

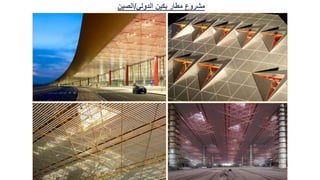

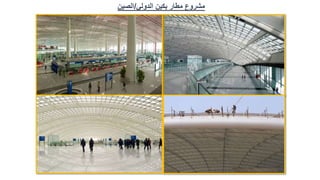

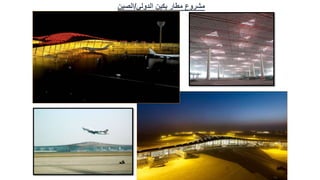

‫الدولي‬ ‫بكين‬ ‫مطار‬ ‫مشروع‬ / ‫الصين‬

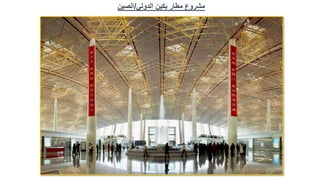

‫الدولي‬ ‫بكين‬ ‫مطار‬ ‫مشروع‬ / ‫الصين‬
‫الدولي‬ ‫بكين‬ ‫مطار‬ ‫مشروع‬ / ‫الصين‬

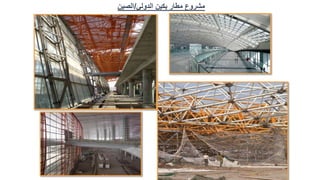

‫الدولي‬ ‫بكين‬ ‫مطار‬ ‫مشروع‬ / ‫الصين‬

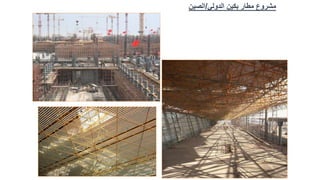

‫الدولي‬ ‫بكين‬ ‫مطار‬ ‫مشروع‬ / ‫الصين‬
‫الدولي‬ ‫بكين‬ ‫مطار‬ ‫مشروع‬ / ‫الصين‬
‫الدولي‬ ‫بكين‬ ‫مطار‬ ‫مشروع‬ / ‫الصين‬

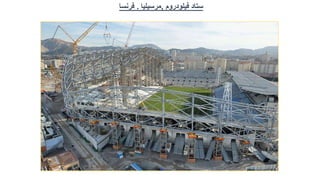

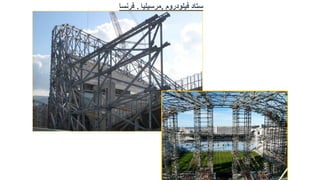

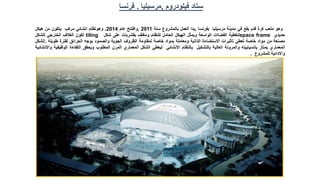

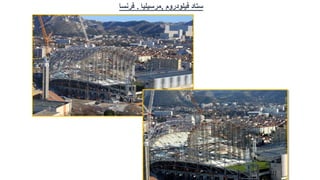

‫ستاد‬ ‫فيلودروم‬ , ‫مرسيليا‬ . ‫فرنسا‬ ‫وهو‬ ‫ملعب‬ ‫كرة‬ ‫قدم‬ ‫يقع‬ ‫في‬ ‫مدينة‬ ‫مرسيليا‬ ‫بفرنسا‬ , ‫بدا‬ ‫العمل‬ ‫بالمشروع‬ ‫سنة‬ 2011 , ‫وافتتح‬ ‫عام‬ 2014 . ‫وهونظام‬ ‫انشائي‬ ‫مركب‬ ‫يتكون‬ ‫من‬ ‫هيكل‬ ‫حديدي‬ space frame ‫لتغطية‬ ‫الفضاات‬ ‫الواسعة‬ ‫ويمثل‬ ‫الهيكل‬ ‫الحامل‬ ‫للنظام‬ ‫ومغلف‬ ‫بقشربات‬ ‫على‬ ‫شكل‬ tiling ‫تكون‬ ‫الغالف‬ ‫الخارجي‬ ‫للشكل‬ ‫مصنعة‬ ‫من‬ ‫مواد‬ ‫خاصة‬ ‫تعطي‬ ‫تاثيرات‬ ‫االستضاءة‬ ‫الذاتية‬ ‫ومعاملة‬ ‫بمواد‬ ‫خاصة‬ ‫لمقاومة‬ ‫الظروف‬ ‫الجوية‬ ‫والصمود‬ ‫بوجه‬ ‫الحرائق‬ ‫لفترة‬ ‫طويلة‬ . ‫الشكل‬ ‫المعماري‬ ‫يمتاز‬ ‫بانسيابيته‬ ‫والمرونة‬ ‫العالية‬ ‫بالتشكيل‬ ‫بالنظام‬ ‫االنشائي‬ ‫ليعطي‬ ‫الشكل‬ ‫المعماري‬ ‫المرن‬ ‫المطلوب‬ ‫ويحقق‬ ‫الكفاءة‬ ‫الوظي‬ ‫فية‬ ‫واالنشائية‬ ‫واالدائية‬ ‫للمشروع‬ .

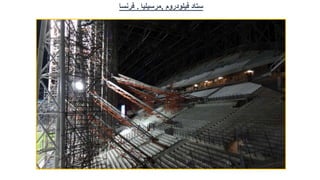

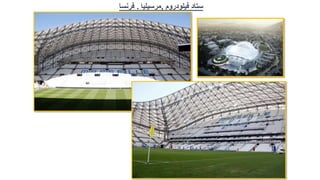

‫ستاد‬ ‫فيلودروم‬ , ‫مرسيليا‬ . ‫فرنسا‬
‫ستاد‬ ‫فيلودروم‬ , ‫مرسيليا‬ . ‫فرنسا‬

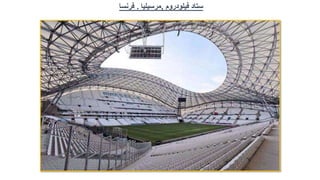

‫ستاد‬ ‫فيلودروم‬ , ‫مرسيليا‬ . ‫فرنسا‬

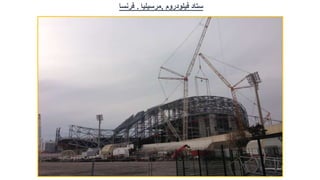

‫ستاد‬ ‫فيلودروم‬ , ‫مرسيليا‬ . ‫فرنسا‬
‫ستاد‬ ‫فيلودروم‬ , ‫مرسيليا‬ . ‫فرنسا‬

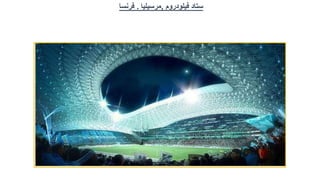

‫ستاد‬ ‫فيلودروم‬ , ‫مرسيليا‬ . ‫فرنسا‬
‫ستاد‬ ‫فيلودروم‬ , ‫مرسيليا‬ . ‫فرنسا‬
‫ستاد‬ ‫فيلودروم‬ , ‫مرسيليا‬ . ‫فرنسا‬
‫ستاد‬ ‫فيلودروم‬ , ‫مرسيليا‬ . ‫فرنسا‬
‫ستاد‬ ‫فيلودروم‬ , ‫مرسيليا‬ . ‫فرنسا‬

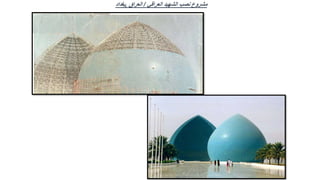

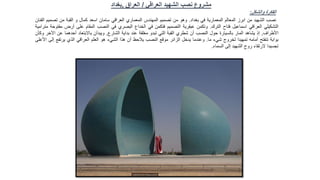

‫العراقي‬ ‫الشهيد‬ ‫نصب‬ ‫مشروع‬ / ‫العراق‬ , ‫بغداد‬ ‫والشكل‬ ‫الفكرة‬ : ‫نصب‬ ‫الشهيد‬ ‫من‬ ‫ابرز‬ ‫المعالم‬ ‫المعمارية‬ ‫في‬ ‫بغداد‬ . ‫وهو‬ ‫من‬ ‫تصميم‬ ‫المهندس‬ ‫المعماري‬ ‫العراقي‬ ‫سامان‬ ‫اسعد‬ ‫كمال‬ ‫و‬ ‫القبة‬ ‫من‬ ‫تصمي‬ ‫م‬ ‫الفنان‬ ‫التشكيلي‬ ‫العراقي‬ ‫اسماعيل‬ ‫فتاح‬ ‫الترك‬ . ‫وتكمن‬ ‫عبقرية‬ ‫التصميم‬ ‫فتكمن‬ ‫في‬ ‫الخداع‬ ‫البصري‬ ‫في‬ ‫النصب‬ ‫المقام‬ ‫على‬ ‫أرض‬ ‫مفتوحة‬ ‫مترامية‬ ‫األطراف‬ , ‫إذ‬ ‫يشاهد‬ ‫المار‬ ‫بالسيارة‬ ‫حول‬ ‫النصب‬ ‫أن‬ ‫شطري‬ ‫القبة‬ ‫التي‬ ‫تبدو‬ ‫مغلقة‬ ‫عند‬ ‫بداية‬ ‫الشارع‬ , ‫ويبدآن‬ ‫باالبتعاد‬ ‫أحدهما‬ ‫عن‬ ‫ا‬ ‫آلخر‬ ‫وكأن‬ ‫بوابة‬ ‫تنفتح‬ ‫أمامه‬ ‫تمهيدا‬ ‫لخروج‬ ‫شيء‬ ‫ما‬ . ‫وعندما‬ ‫يدخل‬ ‫الزائر‬ ‫موقع‬ ‫النصب‬ ‫يالحظ‬ ‫أن‬ ‫هذا‬ ‫الشيء‬ ‫هو‬ ‫العلم‬ ‫العراقي‬ ‫الذي‬ ‫يرتفع‬ ‫إل‬ ‫ى‬ ‫األعلى‬ ‫تجسيدا‬ ‫الرتقاء‬ ‫روح‬ ‫الشهيد‬ ‫إلى‬ ‫السماء‬ .

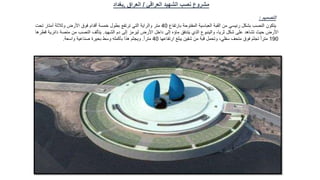

‫العراقي‬ ‫الشهيد‬ ‫نصب‬ ‫مشروع‬ / ‫العراق‬ , ‫بغداد‬ ‫التصميم‬ : ‫يتكون‬ ‫النصب‬ ‫بشكل‬ ‫رئيسي‬ ‫من‬ ‫القبة‬ ‫العباسية‬ ‫المفتوحة‬ ‫بارتفاع‬ 40 ‫متر‬ ‫والراية‬ ‫التي‬ ‫ترتفع‬ ‫بطول‬ ‫خمسة‬ ‫أقدام‬ ‫فوق‬ ‫األرض‬ ‫وثالثة‬ ‫أمتار‬ ‫تح‬ ‫ت‬ ‫األرض‬ ‫حيث‬ ‫تشاهد‬ ‫على‬ ‫شكل‬ ،‫ثريا‬ ‫والينبوع‬ ‫الذي‬ ‫يتدفق‬ ‫ماؤه‬ ‫إلى‬ ‫داخل‬ ‫األرض‬ ‫ليرمز‬ ‫إلى‬ ‫دم‬ ‫الشهيد‬ . ‫يتألف‬ ‫النصب‬ ‫من‬ ‫منصة‬ ‫دائرية‬ ‫قطرها‬ 190 ً‫ا‬‫متر‬ ‫تجثم‬ ‫فوق‬ ‫متحف‬ ،‫سفلي‬ ‫وتحمل‬ ‫قبة‬ ‫من‬ ‫شقين‬ ‫يبلغ‬ ‫ارتفاعها‬ 40 ً‫ا‬‫متر‬ . ‫ويجثم‬ ‫هذا‬ ‫بأكمله‬ ‫وسط‬ ‫بحيرة‬ ‫صناعية‬ ‫واسعة‬ .

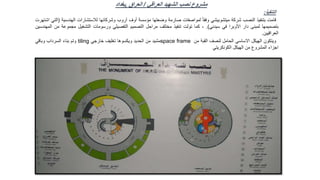

‫العراقي‬ ‫الشهيد‬ ‫نصب‬ ‫مشروع‬ / ‫العراق‬ , ‫بغداد‬ ‫التنفيذ‬ : ‫قامت‬ ‫بتنفيذ‬ ‫النصب‬ ‫شركة‬ ‫ميتشوبيشي‬ ً‫ا‬‫وفق‬ ‫لمواصفات‬ ‫صارمة‬ ‫وضعتها‬ ‫مؤسسة‬ ‫أوف‬ ‫آروب‬ ‫وشركائها‬ ‫لالستشارات‬ ‫الهندس‬ ‫ية‬ ( ‫التي‬ ‫اشتهرت‬ ‫بتصميمها‬ ‫لمبنى‬ ‫دار‬ ‫األوبرا‬ ‫في‬ ‫سيدني‬ ) . ، ‫كما‬ ‫تولت‬ ‫تنفيذ‬ ‫مختلف‬ ‫مراحل‬ ‫التصميم‬ ‫التفصيلي‬ ‫ورسومات‬ ‫التشغيل‬ ‫مجموع‬ ‫ة‬ ‫من‬ ‫المهندسين‬ ‫العراقيين‬ . ‫ويتكون‬ ‫الهيكل‬ ‫االساسي‬ ‫الحامل‬ ‫لنصف‬ ‫القبة‬ ‫من‬ space frame ‫مشيد‬ ‫من‬ ‫الحديد‬ ‫ويكسوها‬ ‫تغليف‬ ‫خارجي‬ tiling ‫وتم‬ ‫بناء‬ ‫السرداب‬ ‫وباقي‬ ‫اجزاء‬ ‫المشروع‬ ‫من‬ ‫الهيكل‬ ‫الكونكريتي‬

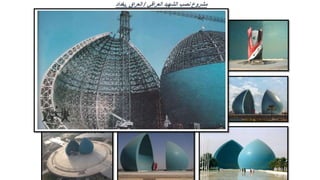

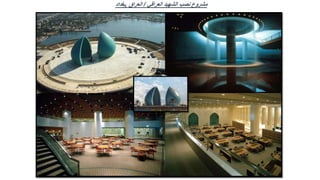

‫العراقي‬ ‫الشهيد‬ ‫نصب‬ ‫مشروع‬ / ‫العراق‬ , ‫بغداد‬
‫العراقي‬ ‫الشهيد‬ ‫نصب‬ ‫مشروع‬ / ‫العراق‬ , ‫بغداد‬
‫العراقي‬ ‫الشهيد‬ ‫نصب‬ ‫مشروع‬ / ‫العراق‬ , ‫بغداد‬
‫العراقي‬ ‫الشهيد‬ ‫نصب‬ ‫مشروع‬ / ‫العراق‬ , ‫بغداد‬
‫العراقي‬ ‫الشهيد‬ ‫نصب‬ ‫مشروع‬ / ‫العراق‬ , ‫بغداد‬
