- 1. どこのご家庭にもある OpenSolaris を、 ZFS で有効活用 OSC2010 Tokyo/Fall みやざきさとる 日本 OpenSolaris ユーザグループ

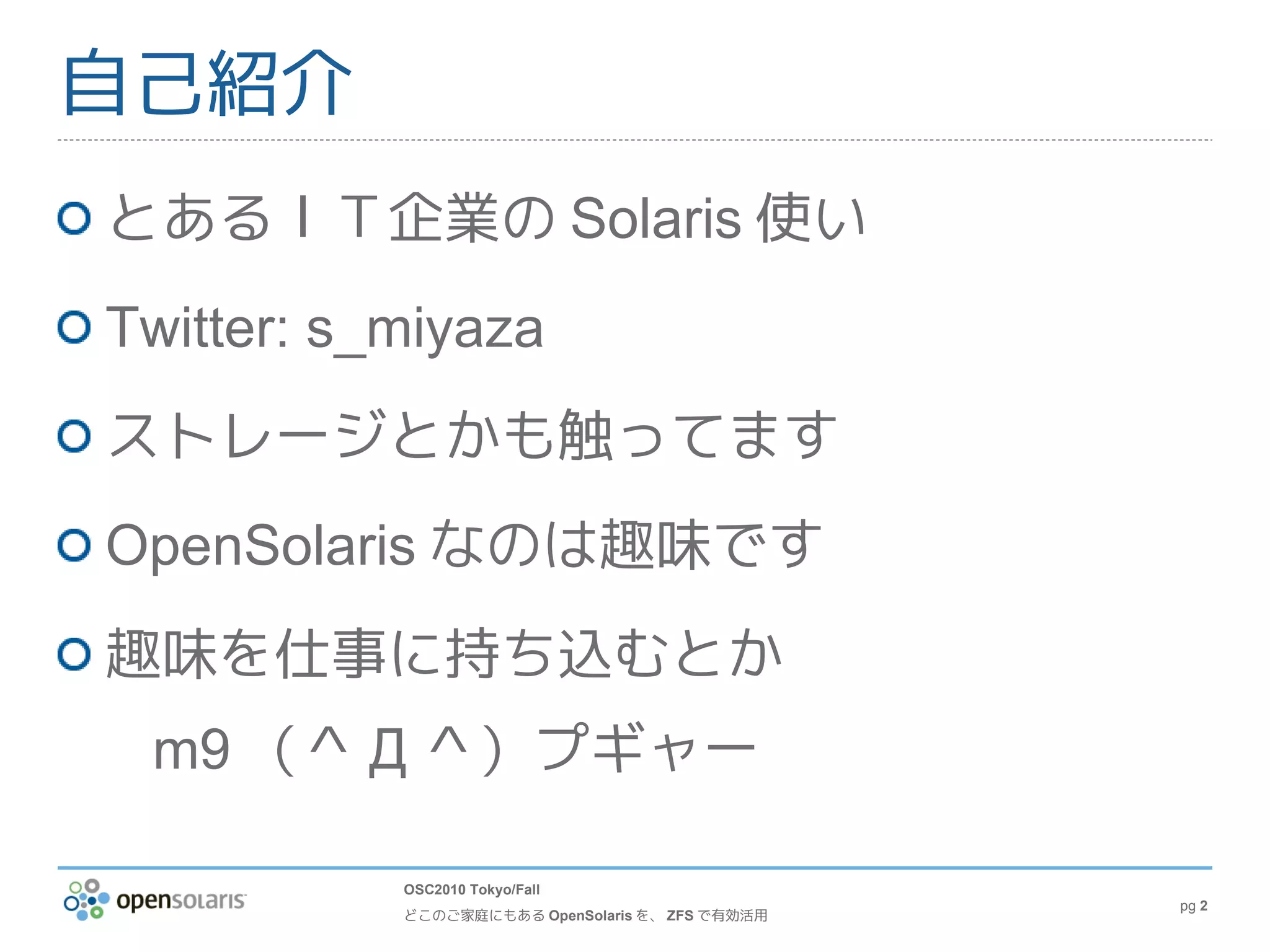

- 2. 自己紹介 とあるＩＴ企業の Solaris 使い Twitter:s_miyaza ストレージとかも触ってます OpenSolaris なのは趣味です 趣味を仕事に持ち込むとか m9 （＾ Д ＾）プギャー OSC2010 Tokyo/Fall pg 2 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

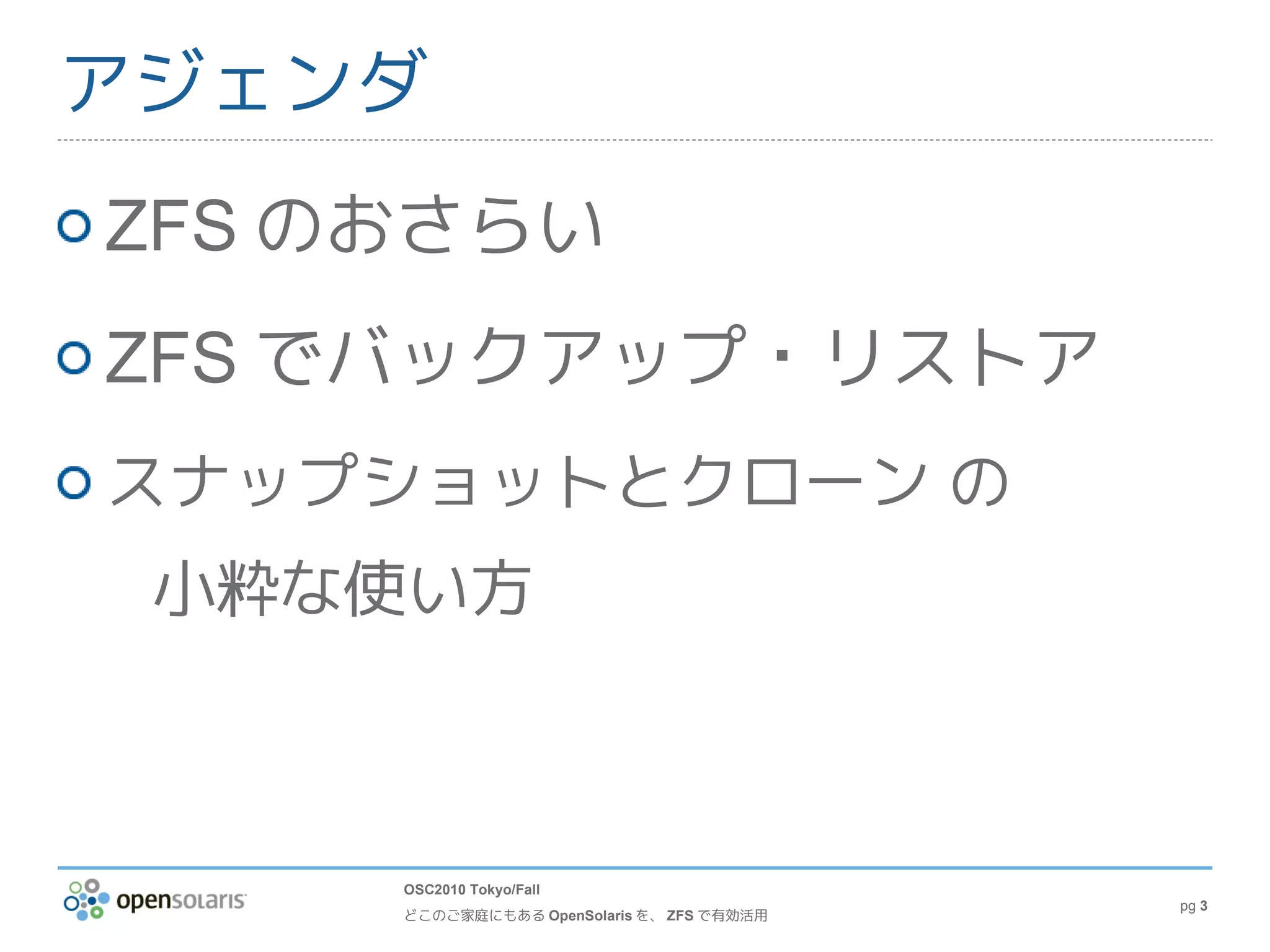

- 3. アジェンダ ZFS のおさらい ZFS でバックアップ・リストア スナップショットとクローンの 小粋な使い方 OSC2010 Tokyo/Fall pg 3 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

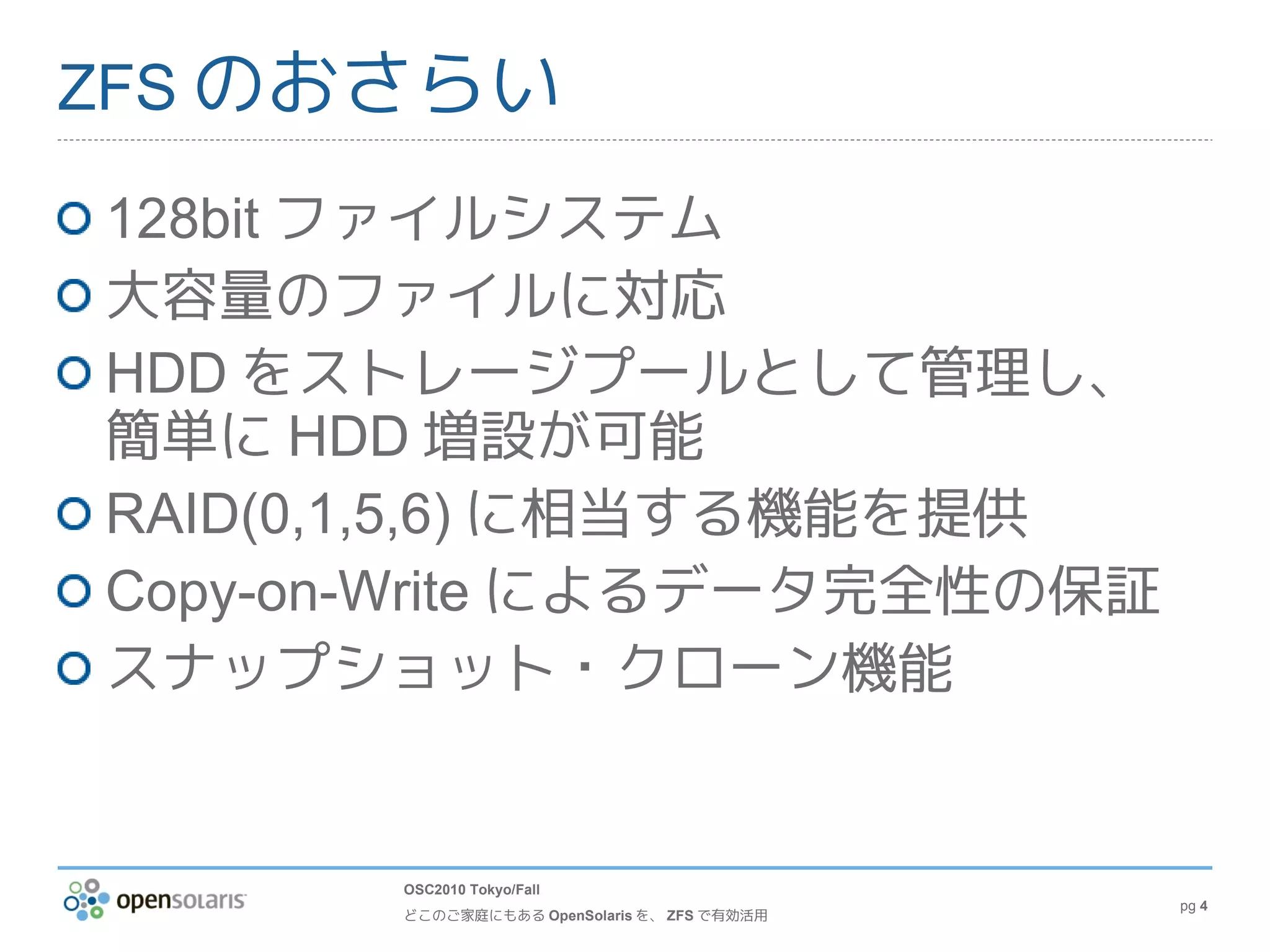

- 4. ZFS のおさらい 128bit ファイルシステム 大容量のファイルに対応 HDDをストレージプールとして管理し、 簡単に HDD 増設が可能 RAID(0,1,5,6) に相当する機能を提供 Copy-on-Write によるデータ完全性の保証 スナップショット・クローン機能 OSC2010 Tokyo/Fall pg 4 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

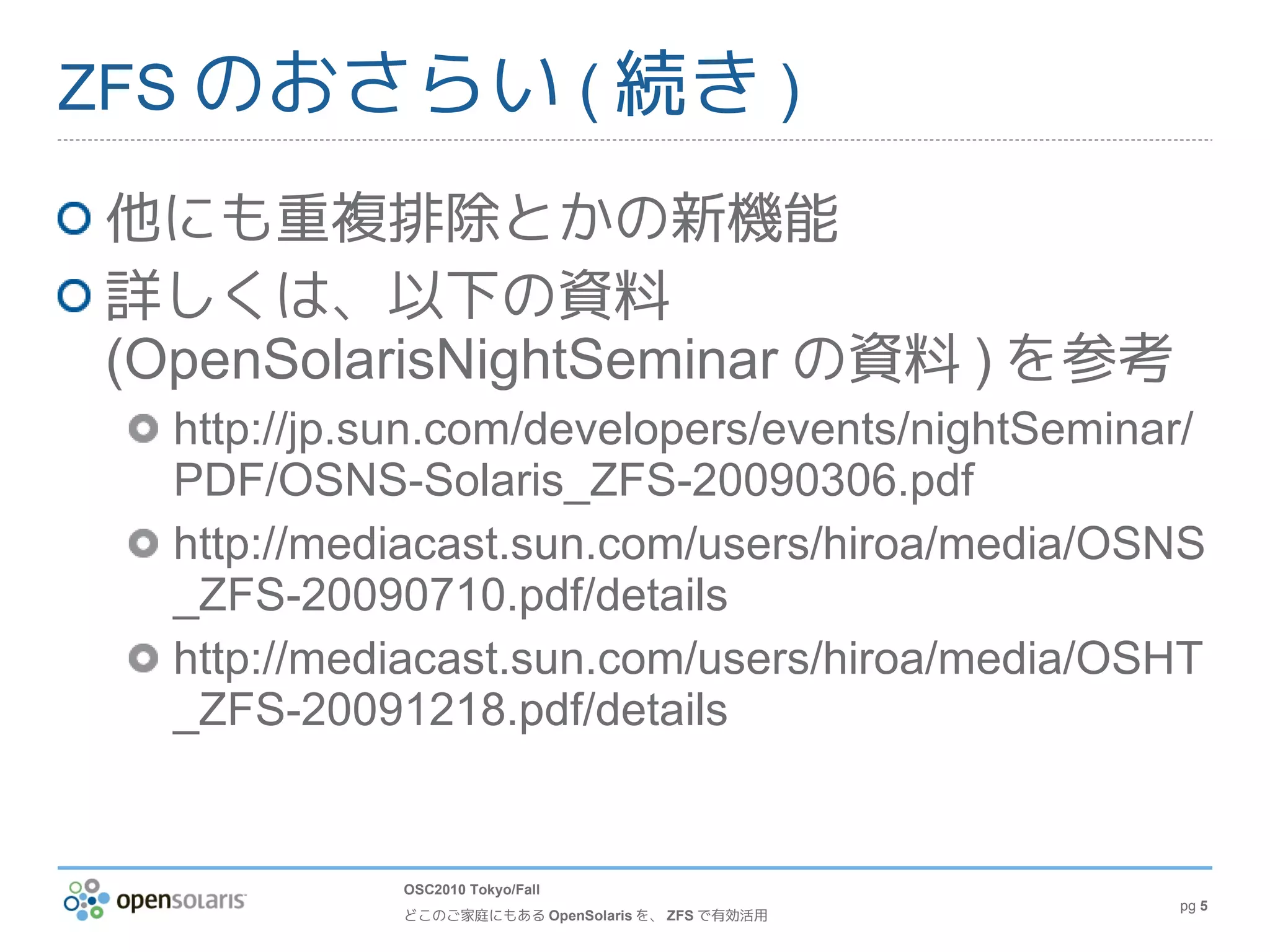

- 5. ZFS のおさらい (続き ) 他にも重複排除とかの新機能 詳しくは、以下の資料 (OpenSolarisNightSeminar の資料 ) を参考 http://jp.sun.com/developers/events/nightSeminar/ PDF/OSNS-Solaris_ZFS-20090306.pdf http://mediacast.sun.com/users/hiroa/media/OSNS _ZFS-20090710.pdf/details http://mediacast.sun.com/users/hiroa/media/OSHT _ZFS-20091218.pdf/details OSC2010 Tokyo/Fall pg 5 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

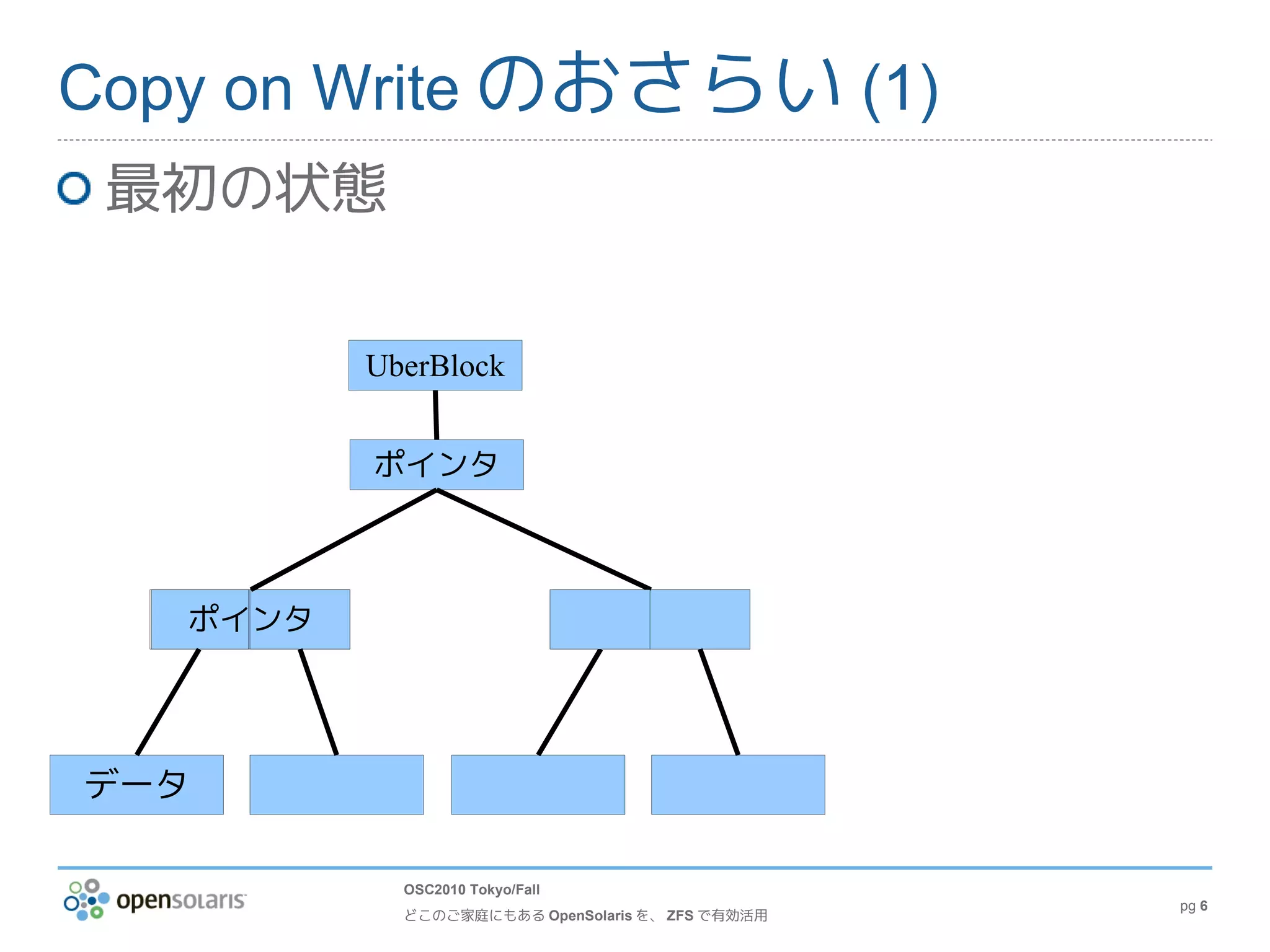

- 6. Copy on Writeのおさらい (1) 最初の状態 UberBlock ポインタ ポインタ データ OSC2010 Tokyo/Fall pg 6 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

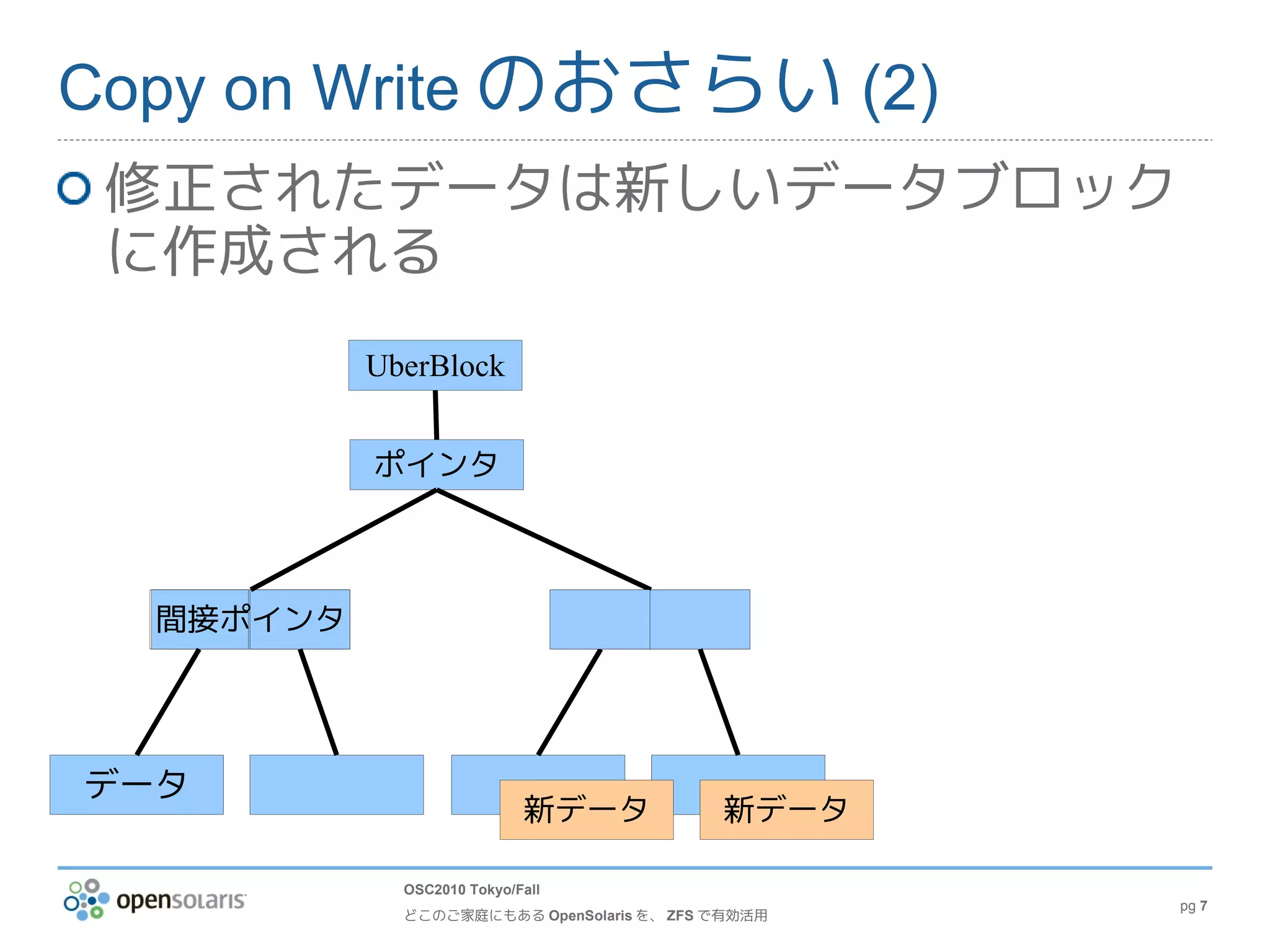

- 7. Copy on Writeのおさらい (2) 修正されたデータは新しいデータブロック に作成される UberBlock ポインタ 間接ポインタ データ 新データ 新データ OSC2010 Tokyo/Fall pg 7 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

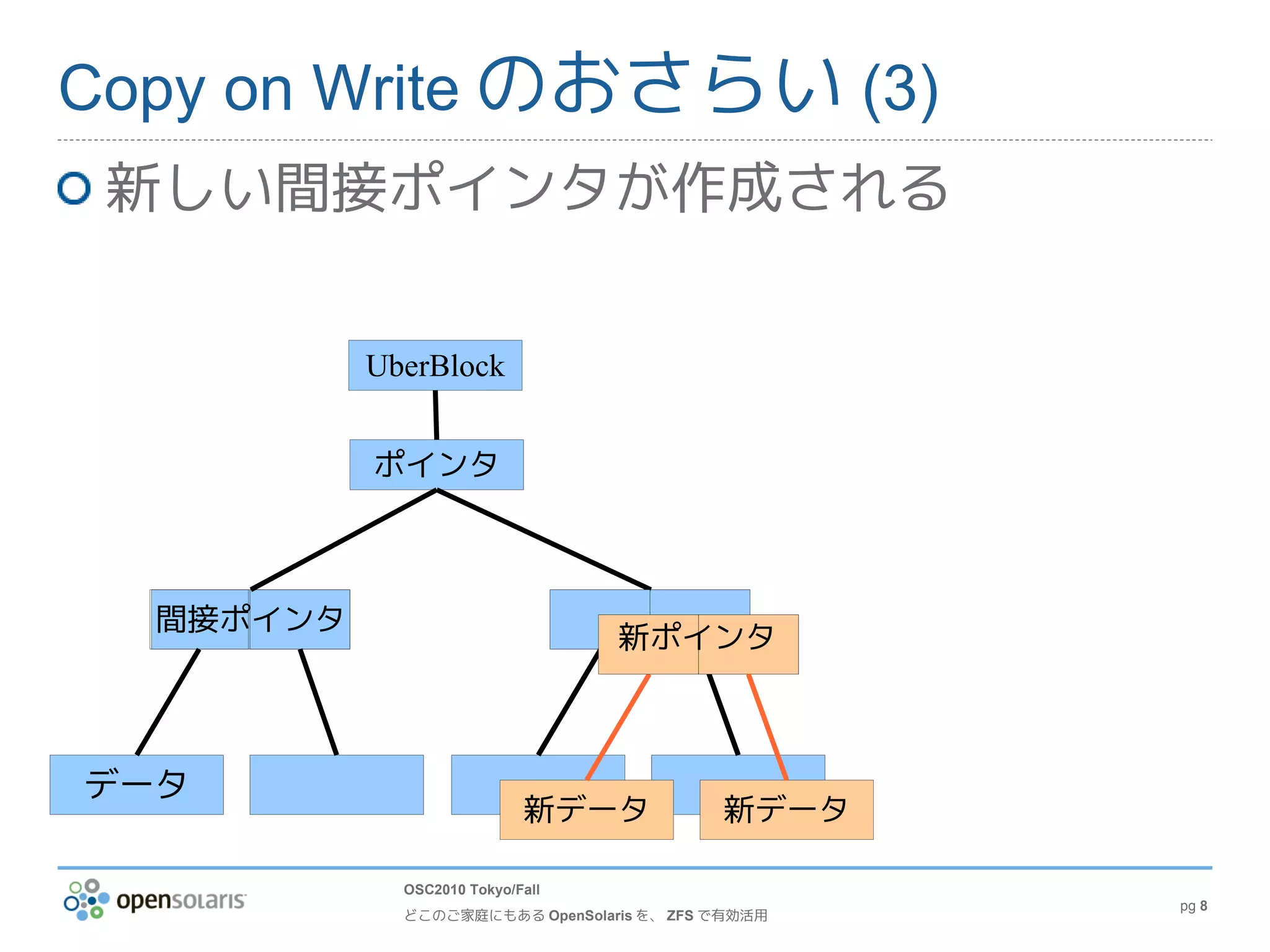

- 8. Copy on Writeのおさらい (3) 新しい間接ポインタが作成される UberBlock ポインタ 間接ポインタ 新ポインタ データ 新データ 新データ OSC2010 Tokyo/Fall pg 8 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

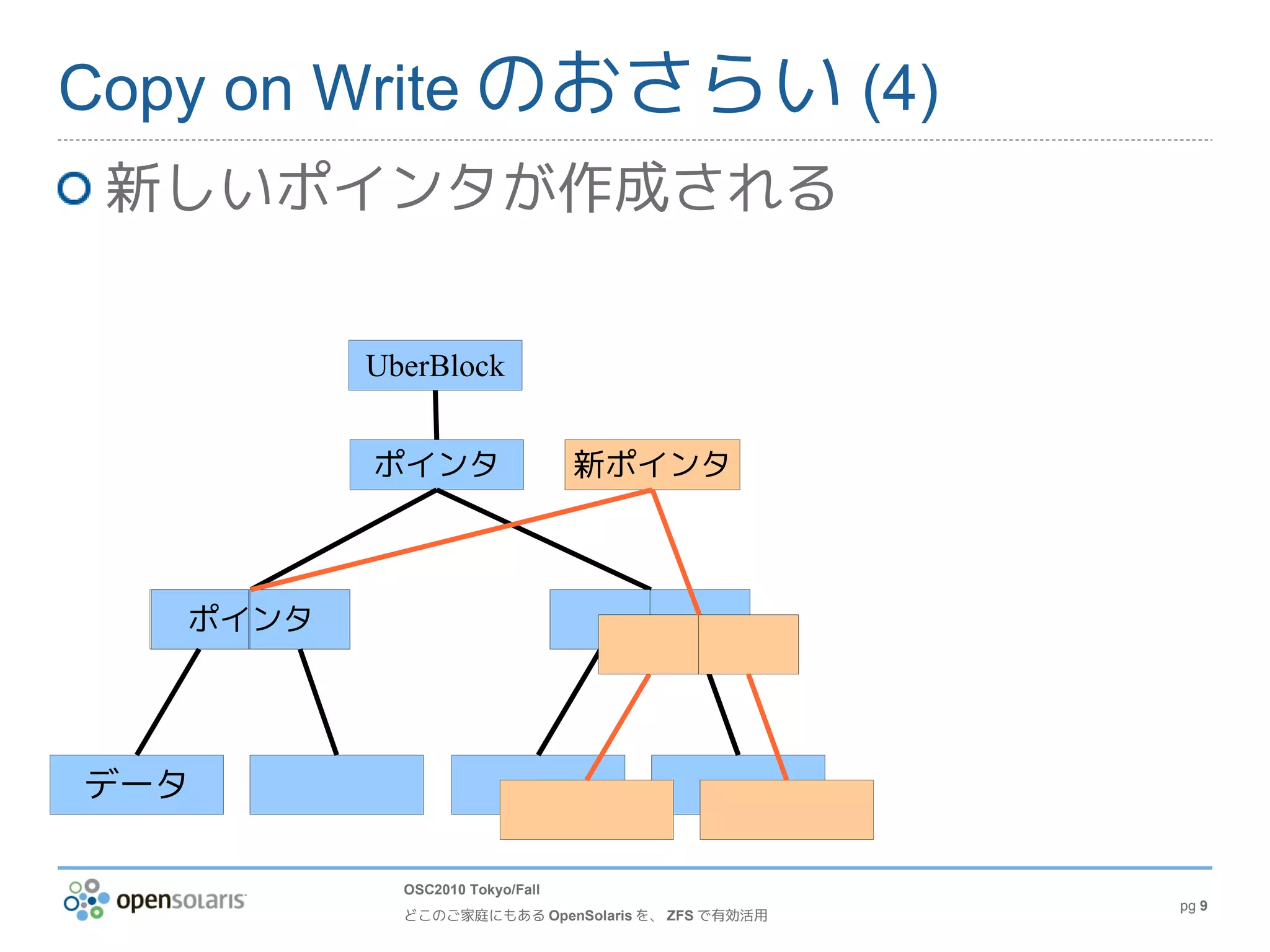

- 9. Copy on Writeのおさらい (4) 新しいポインタが作成される UberBlock ポインタ 新ポインタ ポインタ データ OSC2010 Tokyo/Fall pg 9 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

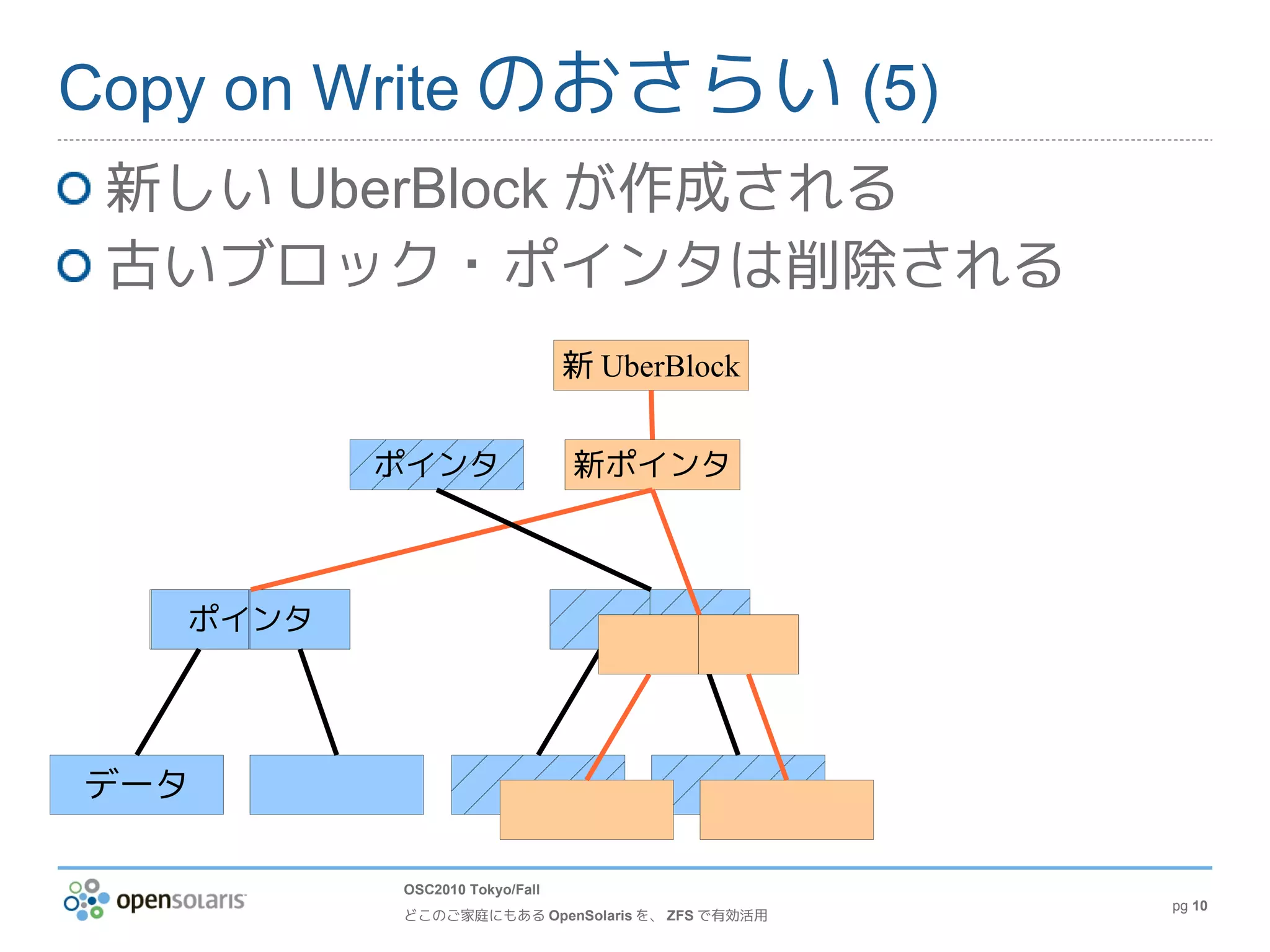

- 10. Copy on Writeのおさらい (5) 新しい UberBlock が作成される 古いブロック・ポインタは削除される 新 UberBlock ポインタ 新ポインタ ポインタ データ OSC2010 Tokyo/Fall pg 10 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

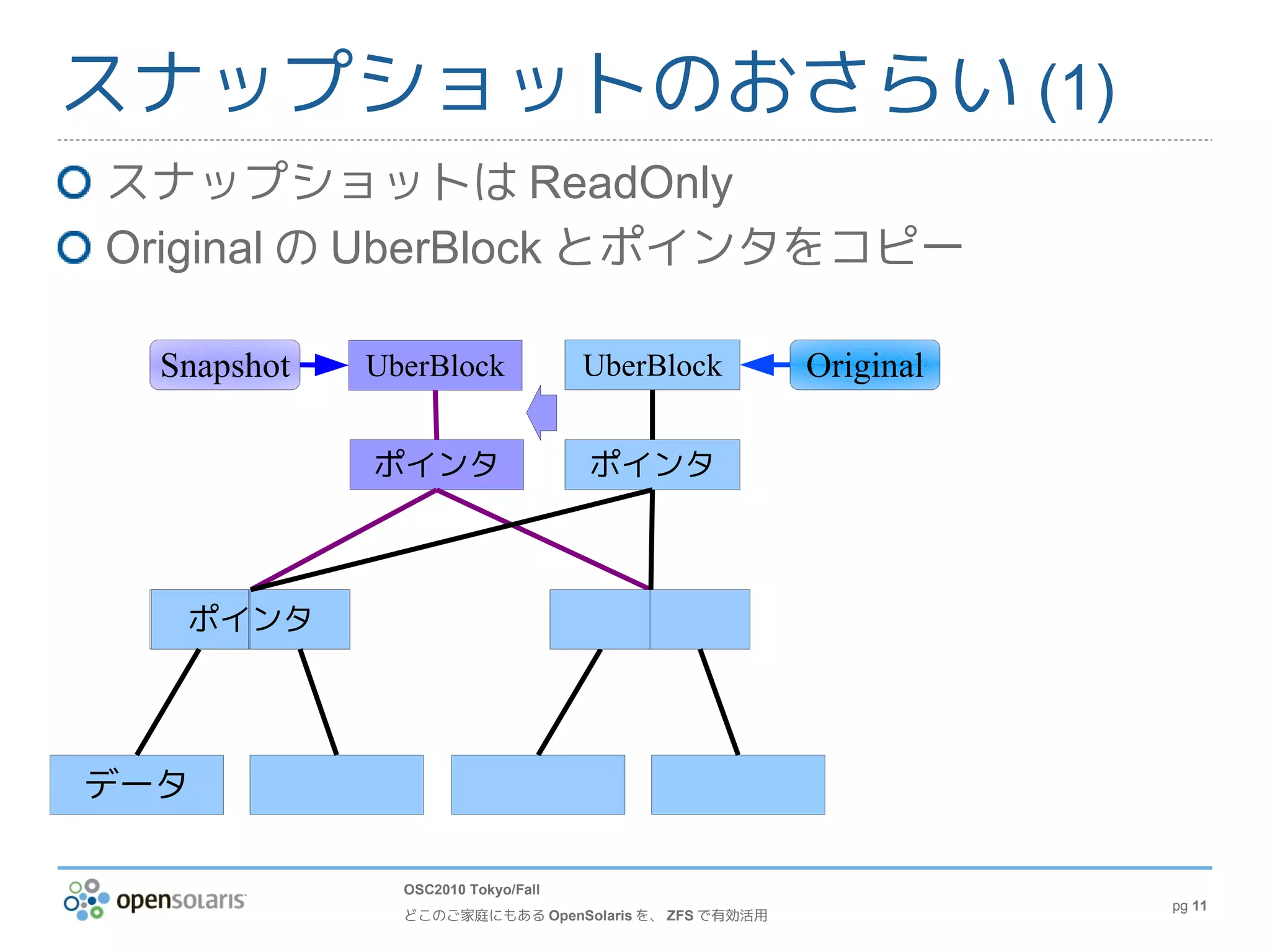

- 11. スナップショットのおさらい (1) スナップショットは ReadOnly Originalの UberBlock とポインタをコピー Snapshot UberBlock UberBlock Original ポインタ ポインタ ポインタ データ OSC2010 Tokyo/Fall pg 11 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

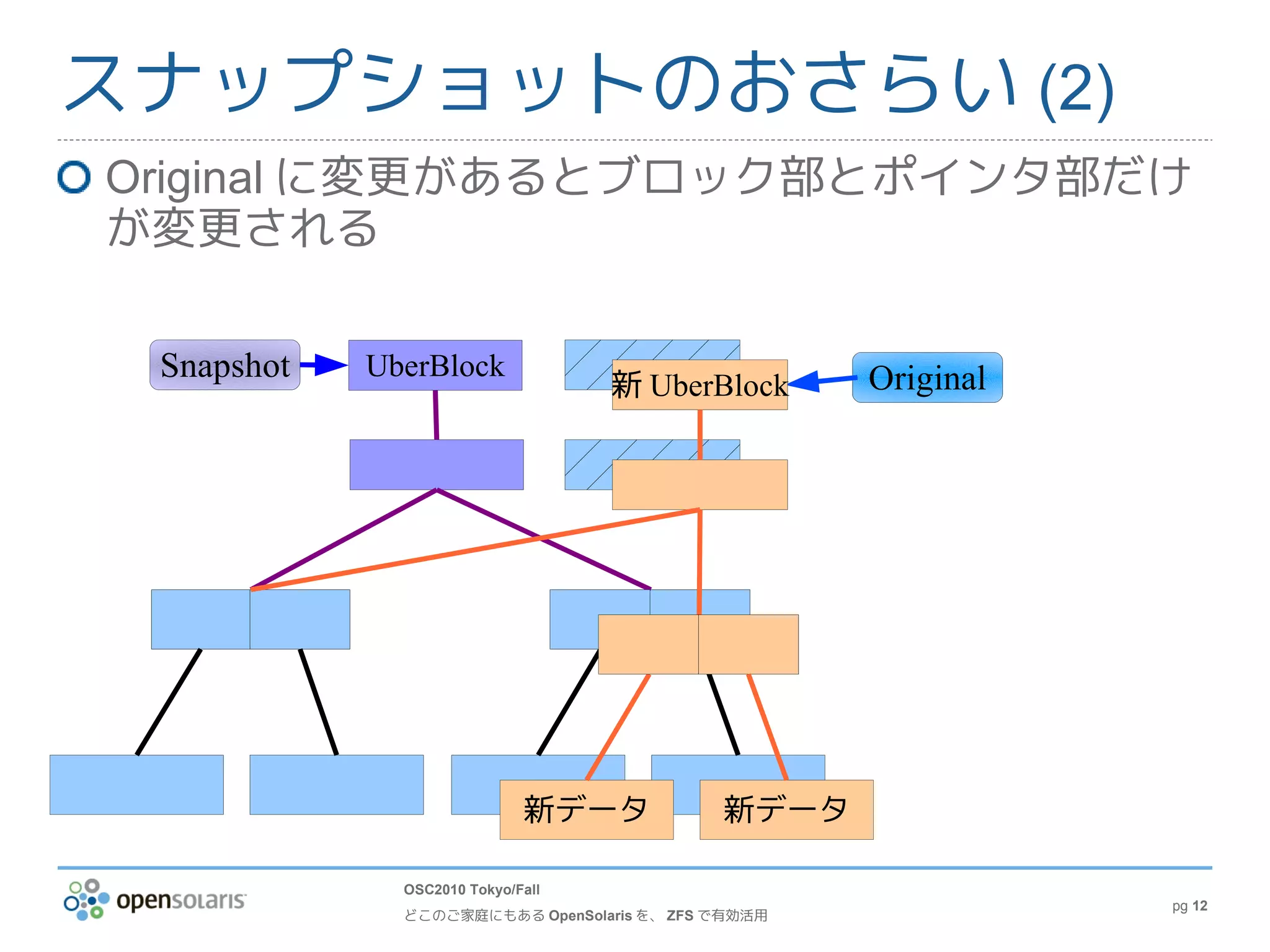

- 12. スナップショットのおさらい (2) Original に変更があるとブロック部とポインタ部だけ が変更される Snapshot UberBlock Original 新 UberBlock 新データ 新データ OSC2010 Tokyo/Fall pg 12 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用
- 13. クローンのおさらい (1) クローンは ReadWrite スナップショットのUberBlock とポインタをコピー Clone Original Snapshot UberBlock UberBlock UberBlock OSC2010 Tokyo/Fall pg 13 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

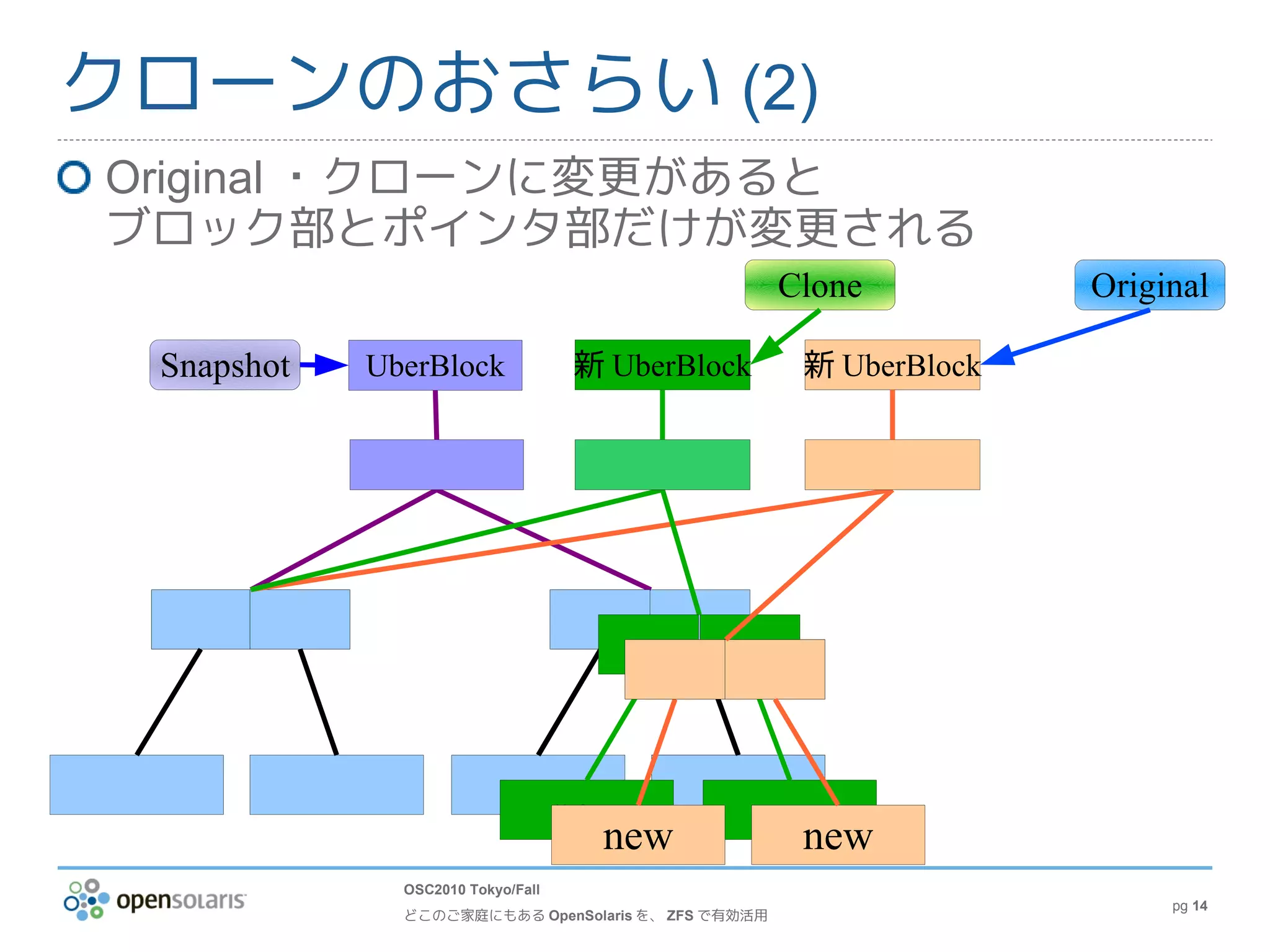

- 14. クローンのおさらい (2) Original ・クローンに変更があると ブロック部とポインタ部だけが変更される Clone Original Snapshot UberBlock 新 UberBlock 新 UberBlock new new new OSC2010 Tokyo/Fall pg 14 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

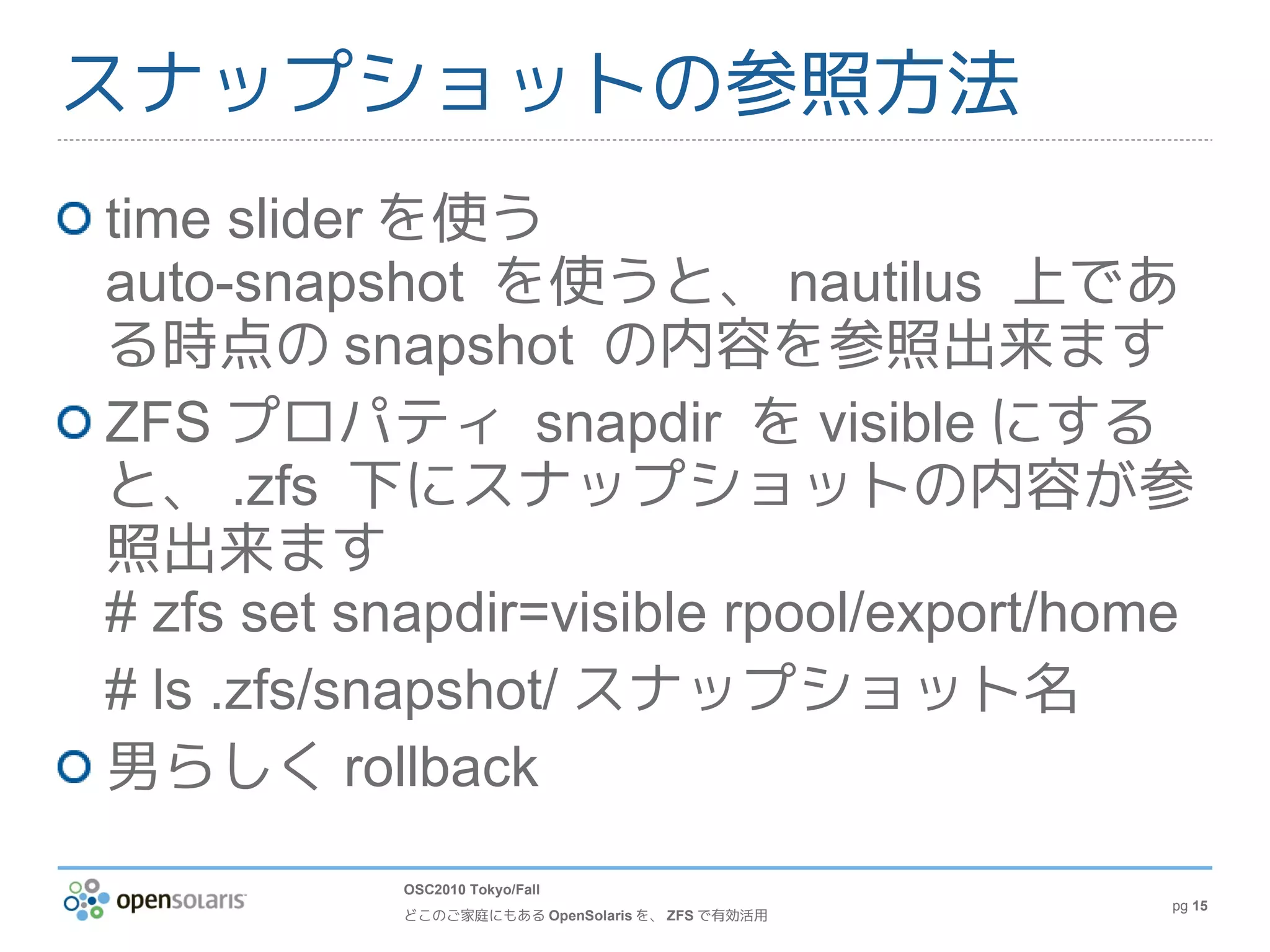

- 15. スナップショットの参照方法 time slider を使う auto-snapshotを使うと、 nautilus 上であ る時点の snapshot の内容を参照出来ます ZFS プロパティ snapdir を visible にする と、 .zfs 下にスナップショットの内容が参 照出来ます # zfs set snapdir=visible rpool/export/home # ls .zfs/snapshot/ スナップショット名 男らしく rollback OSC2010 Tokyo/Fall pg 15 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

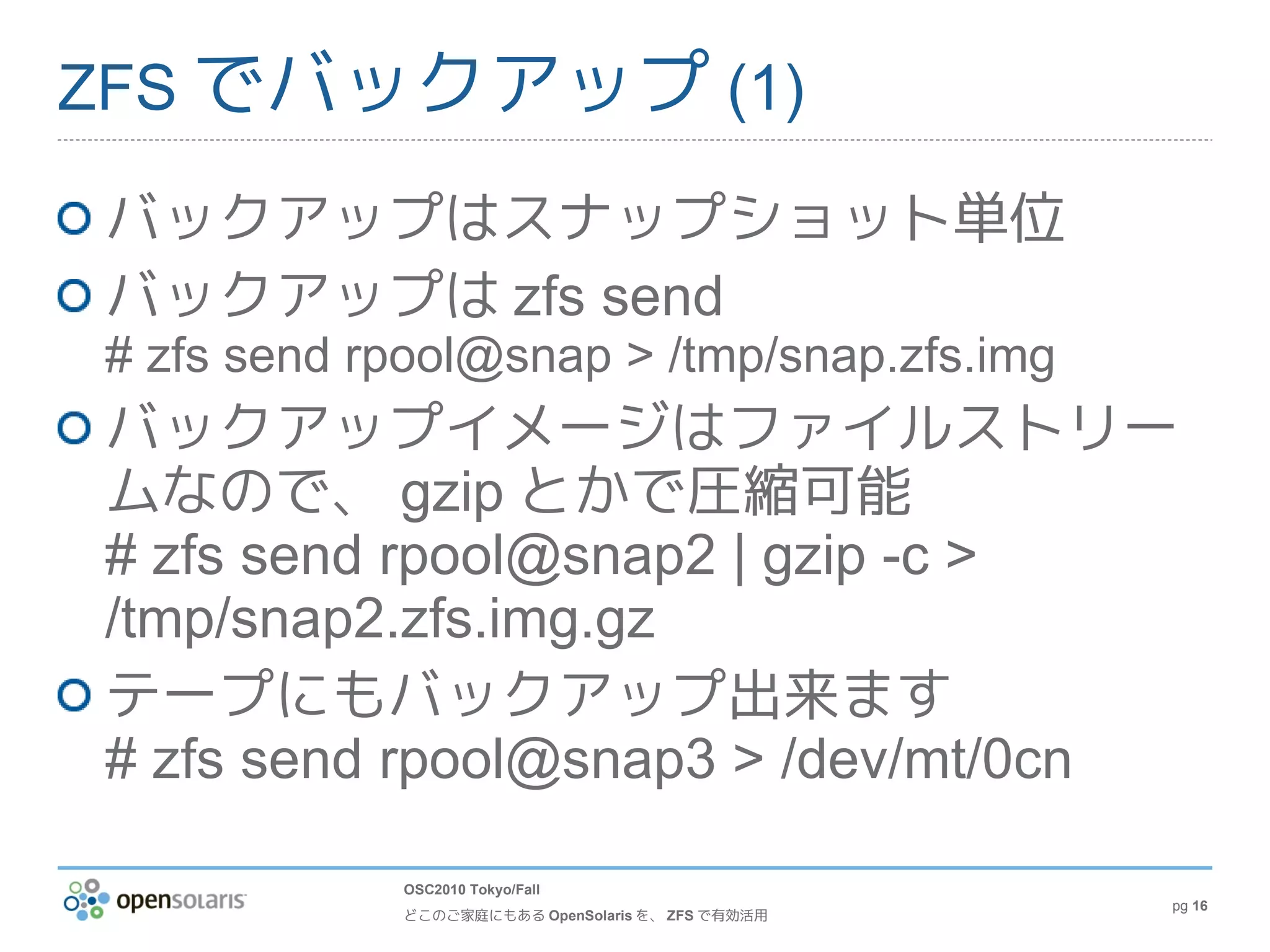

- 16. ZFS でバックアップ (1) バックアップはスナップショット単位 バックアップはzfs send # zfs send rpool@snap > /tmp/snap.zfs.img バックアップイメージはファイルストリー ムなので、 gzip とかで圧縮可能 # zfs send rpool@snap2 | gzip -c > /tmp/snap2.zfs.img.gz テープにもバックアップ出来ます # zfs send rpool@snap3 > /dev/mt/0cn OSC2010 Tokyo/Fall pg 16 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

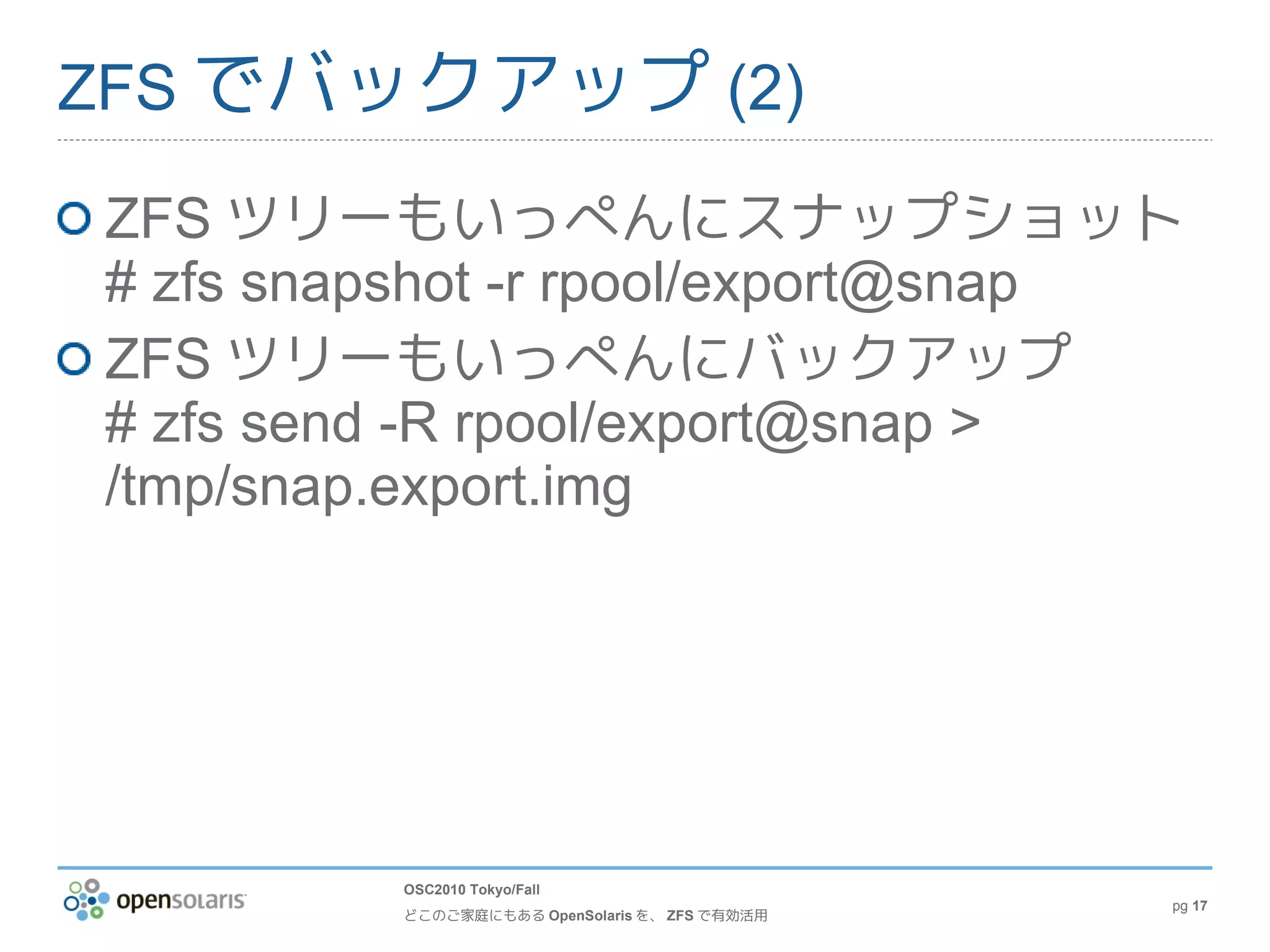

- 17. ZFS でバックアップ (2) ZFSツリーもいっぺんにスナップショット # zfs snapshot -r rpool/export@snap ZFS ツリーもいっぺんにバックアップ # zfs send -R rpool/export@snap > /tmp/snap.export.img OSC2010 Tokyo/Fall pg 17 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

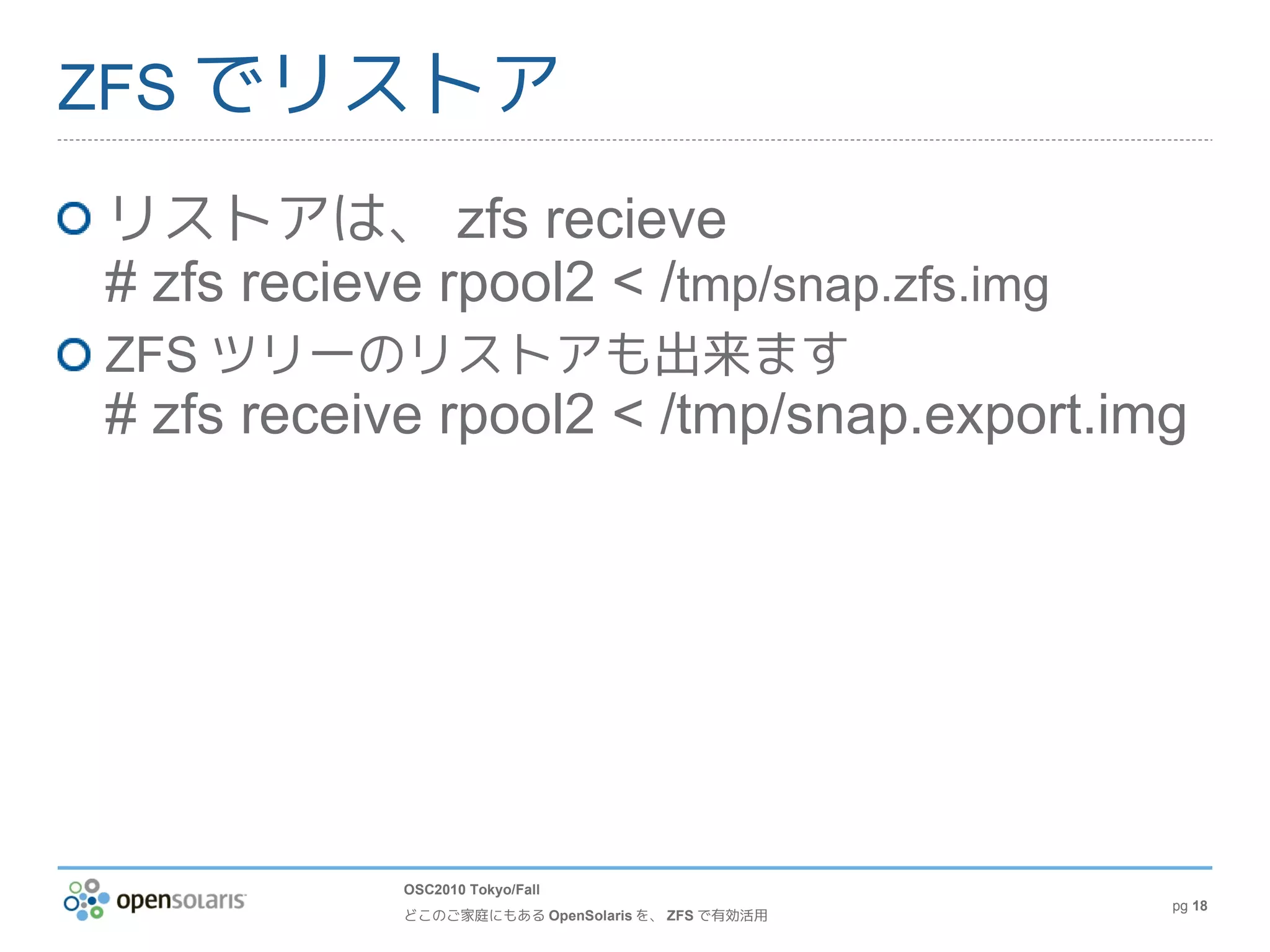

- 18. ZFS でリストア リストアは、 zfsrecieve # zfs recieve rpool2 < /tmp/snap.zfs.img ZFS ツリーのリストアも出来ます # zfs receive rpool2 < /tmp/snap.export.img OSC2010 Tokyo/Fall pg 18 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

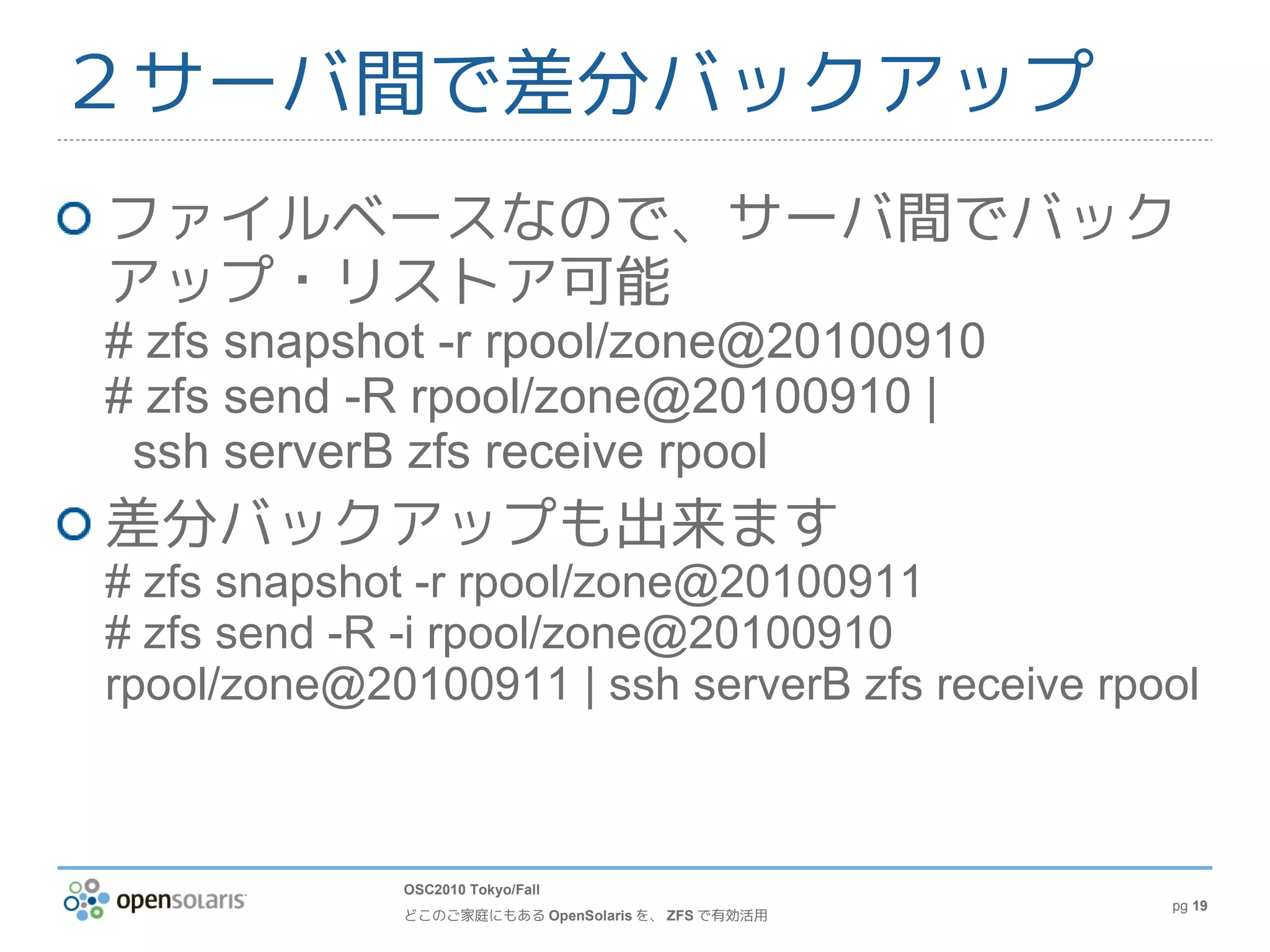

- 19. ２サーバ間で差分バックアップ ファイルベースなので、サーバ間でバック アップ・リストア可能 # zfs snapshot-r rpool/zone@20100910 # zfs send -R rpool/zone@20100910 | ssh serverB zfs receive rpool 差分バックアップも出来ます # zfs snapshot -r rpool/zone@20100911 # zfs send -R -i rpool/zone@20100910 rpool/zone@20100911 | ssh serverB zfs receive rpool OSC2010 Tokyo/Fall pg 19 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

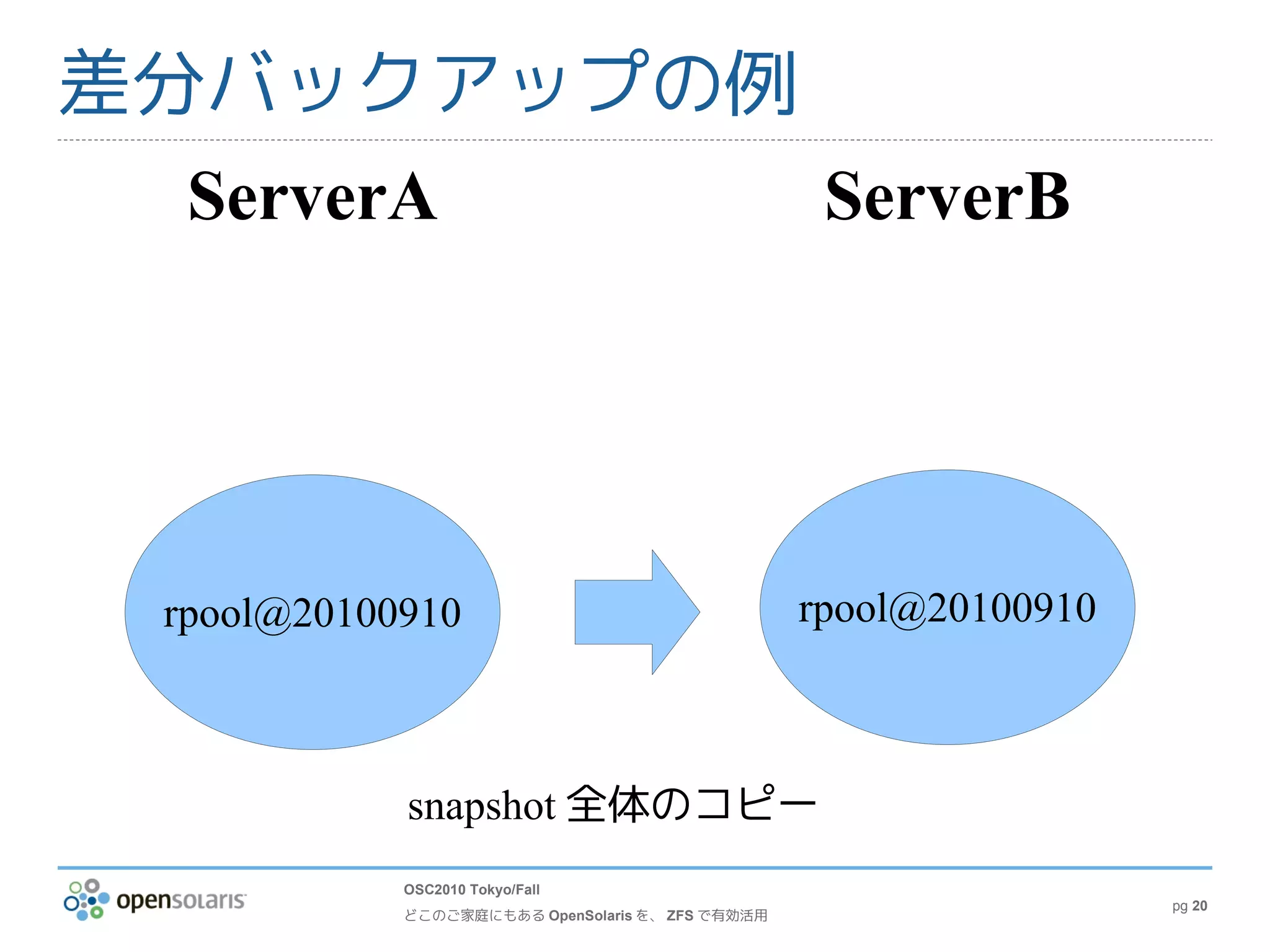

- 20. 差分バックアップの例 ServerA ServerB rpool@20100910 rpool@20100910 snapshot 全体のコピー OSC2010 Tokyo/Fall pg 20 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

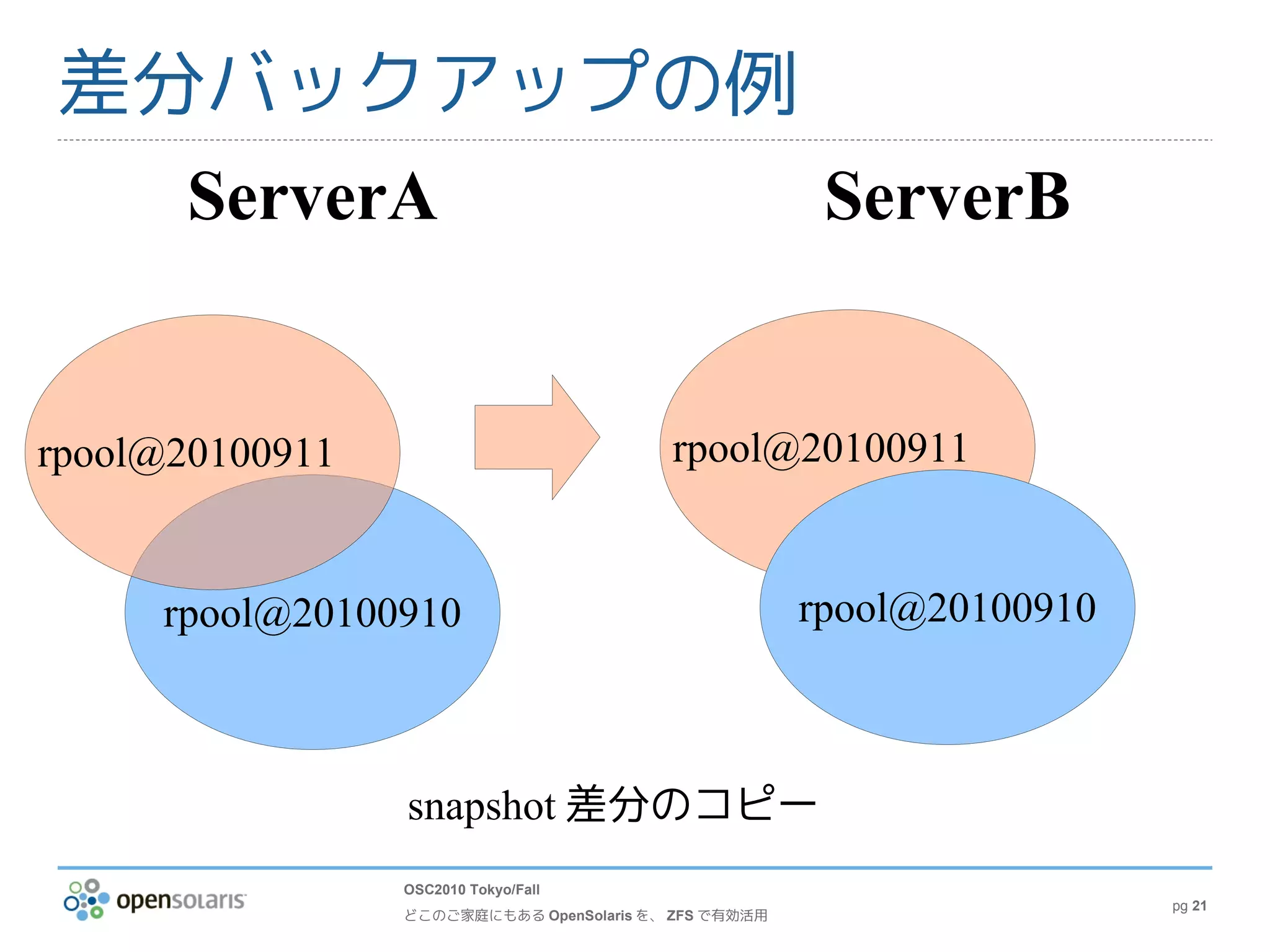

- 21. 差分バックアップの例 ServerA ServerB rpool@20100911 rpool@20100911 rpool@20100910 rpool@20100910 snapshot 差分のコピー OSC2010 Tokyo/Fall pg 21 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

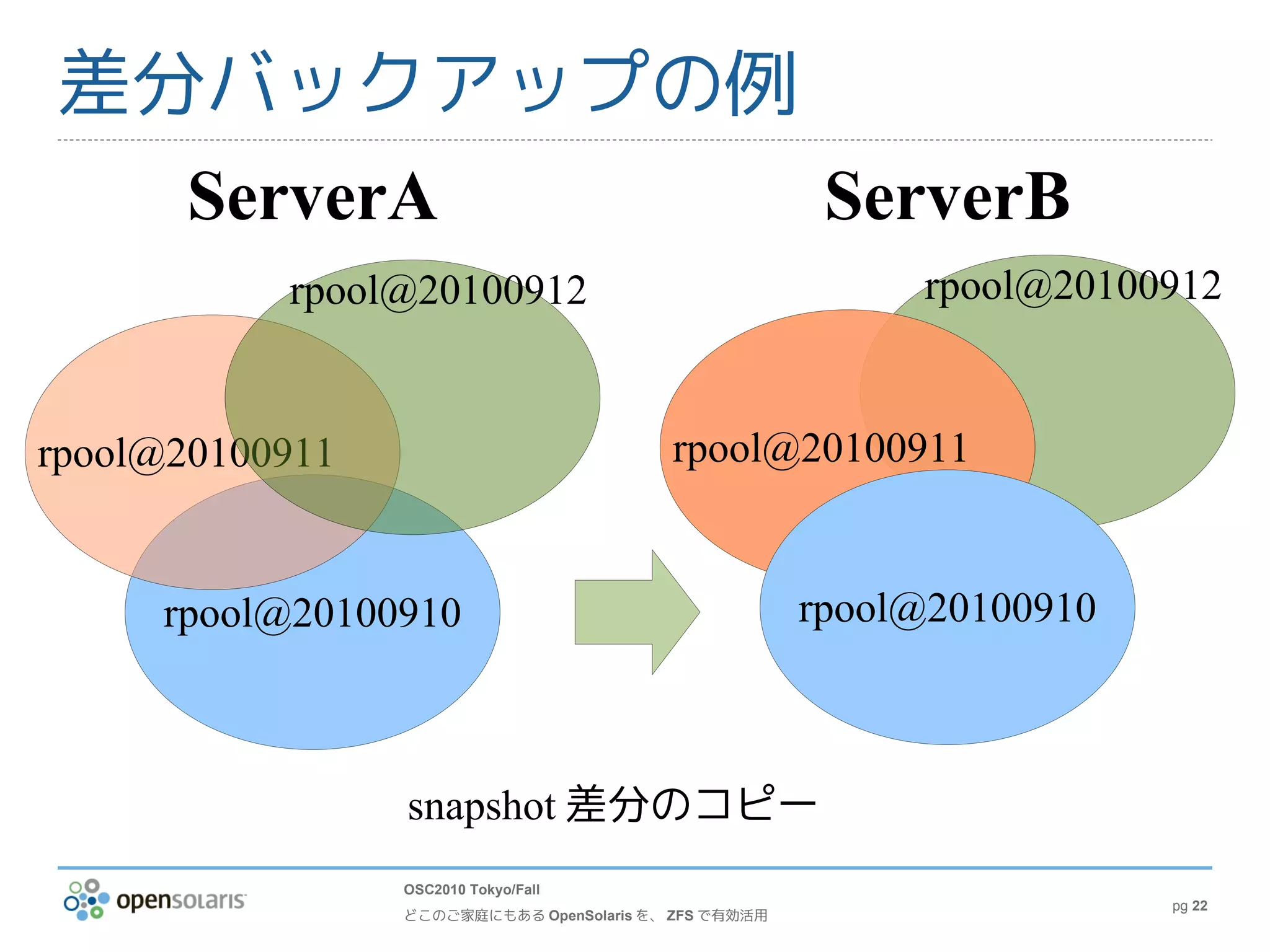

- 22. 差分バックアップの例 ServerA ServerB rpool@20100912 rpool@20100912 rpool@20100911 rpool@20100911 rpool@20100910 rpool@20100910 snapshot 差分のコピー OSC2010 Tokyo/Fall pg 22 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

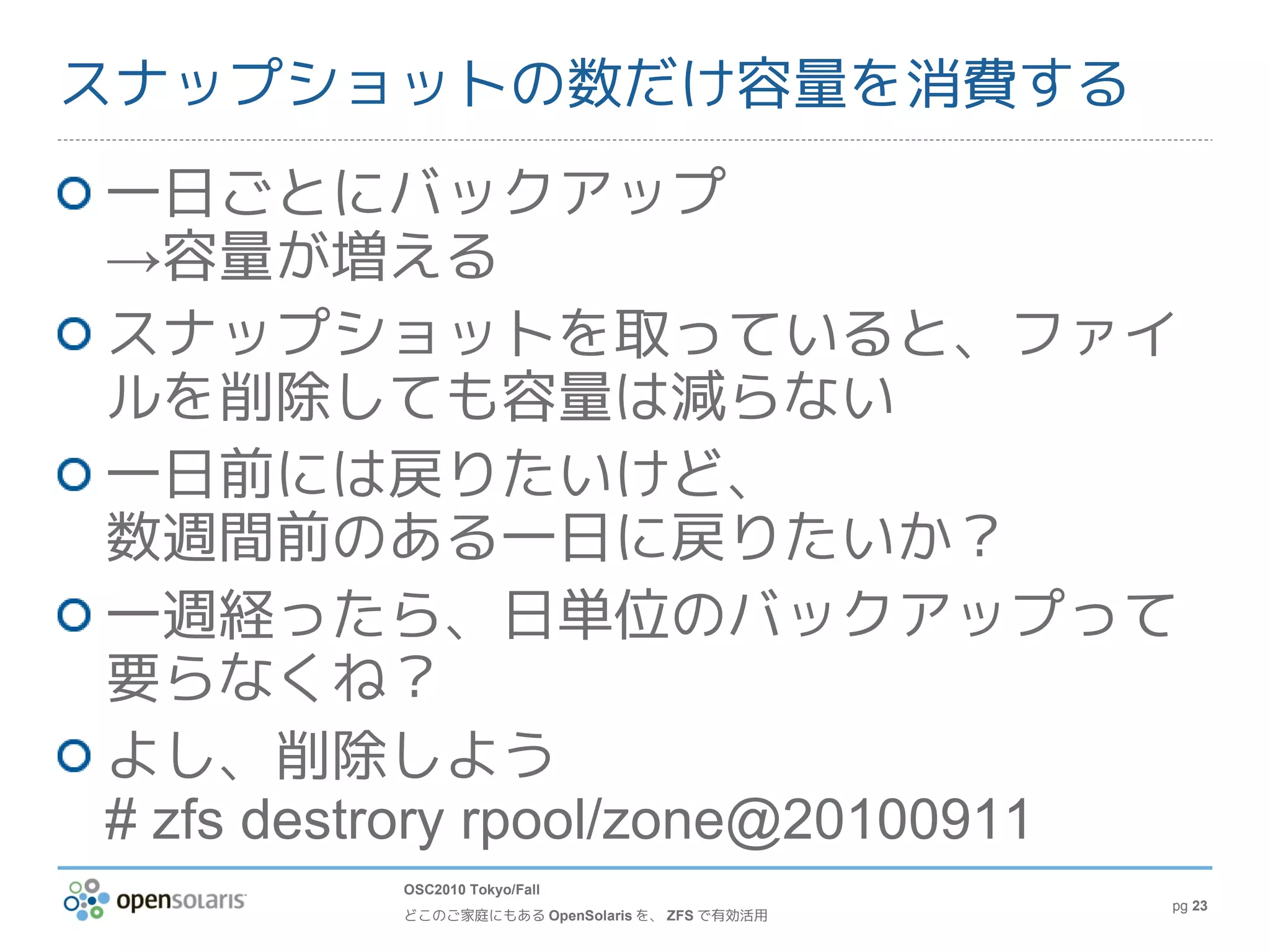

- 23. スナップショットの数だけ容量を消費する 一日ごとにバックアップ →容量が増える スナップショットを取っていると、ファイ ルを削除しても容量は減らない 一日前には戻りたいけど、 数週間前のある一日に戻りたいか？ 一週経ったら、日単位のバックアップって 要らなくね？ よし、削除しよう # zfs destroryrpool/zone@20100911 OSC2010 Tokyo/Fall pg 23 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

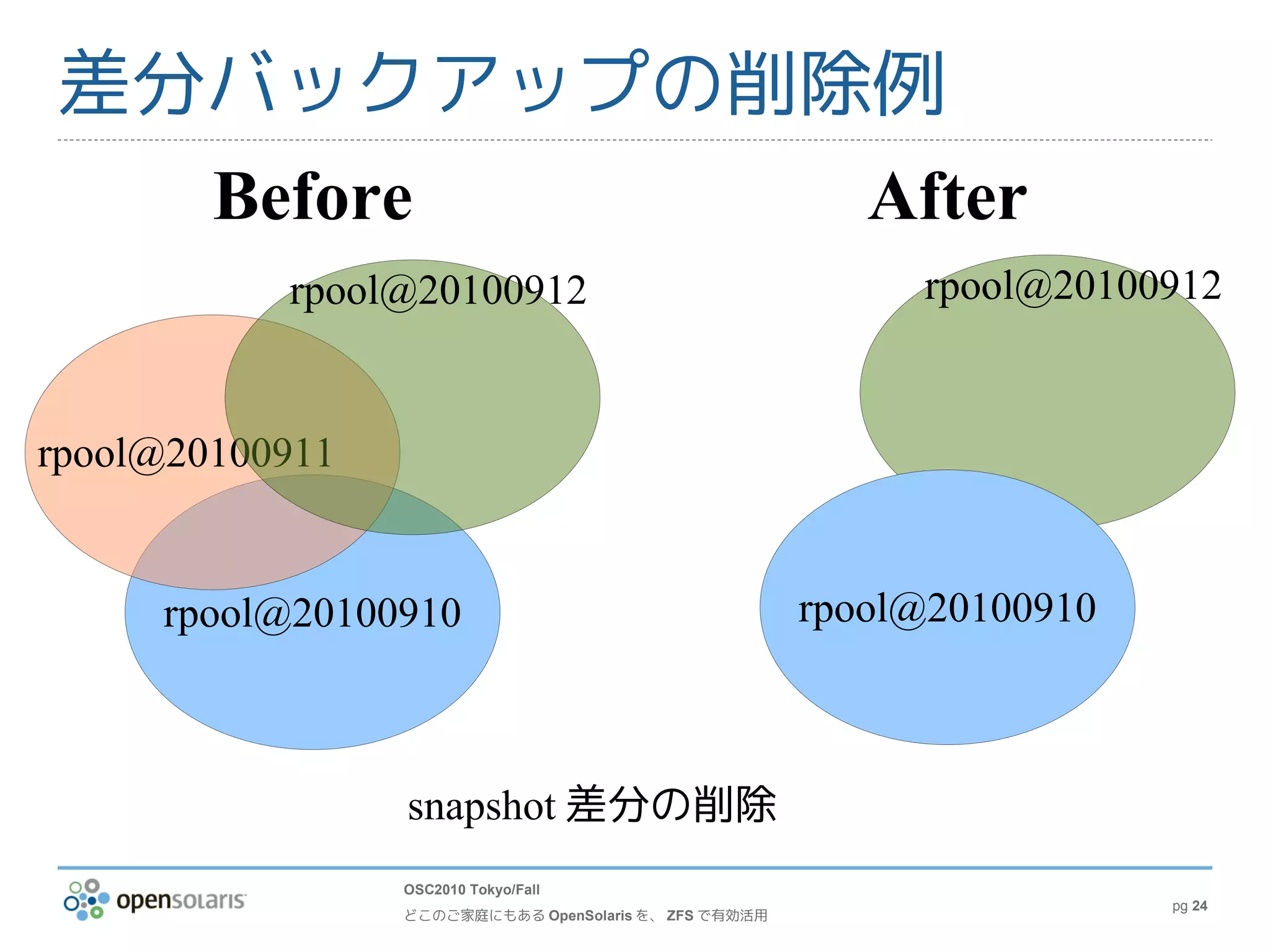

- 24. 差分バックアップの削除例 Before After rpool@20100912 rpool@20100912 rpool@20100911 rpool@20100910 rpool@20100910 snapshot 差分の削除 OSC2010 Tokyo/Fall pg 24 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

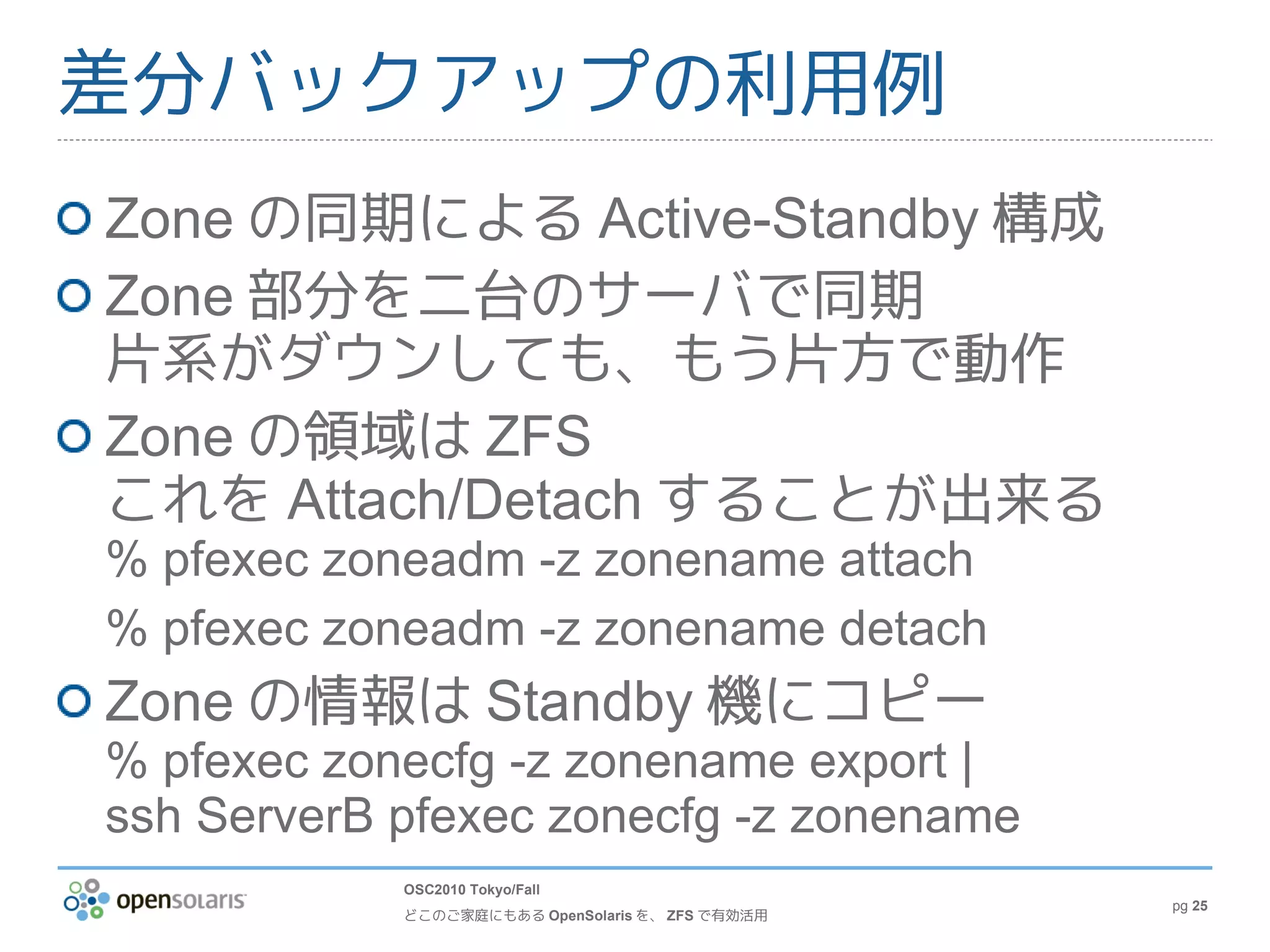

- 25. 差分バックアップの利用例 Zone の同期による Active-Standby構成 Zone 部分を二台のサーバで同期 片系がダウンしても、もう片方で動作 Zone の領域は ZFS これを Attach/Detach することが出来る % pfexec zoneadm -z zonename attach % pfexec zoneadm -z zonename detach Zone の情報は Standby 機にコピー % pfexec zonecfg -z zonename export | ssh ServerB pfexec zonecfg -z zonename OSC2010 Tokyo/Fall pg 25 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

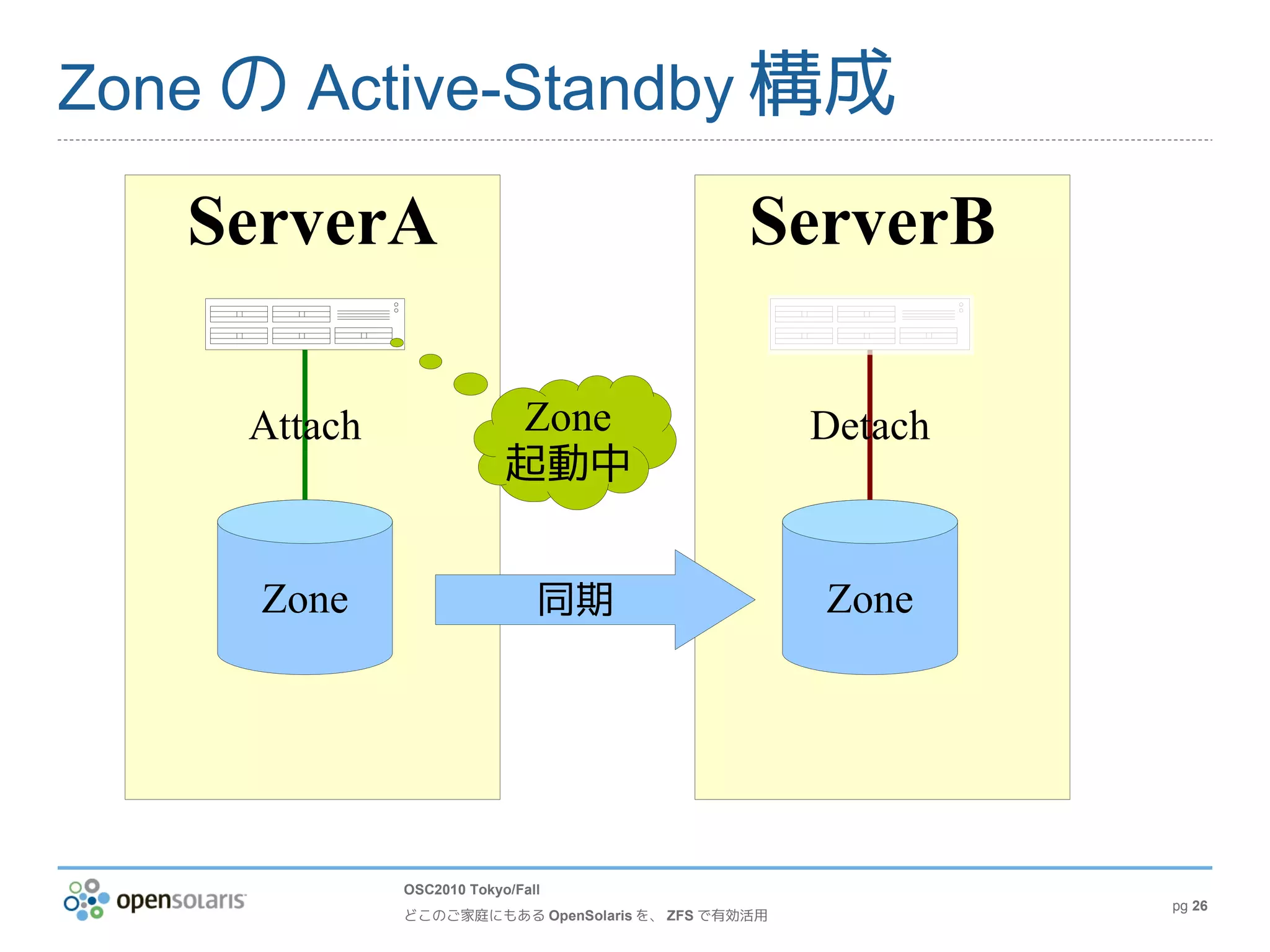

- 26. Zone の Active-Standby構成 ServerA ServerB Attach Zone Detach 起動中 Zone 同期 Zone OSC2010 Tokyo/Fall pg 26 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

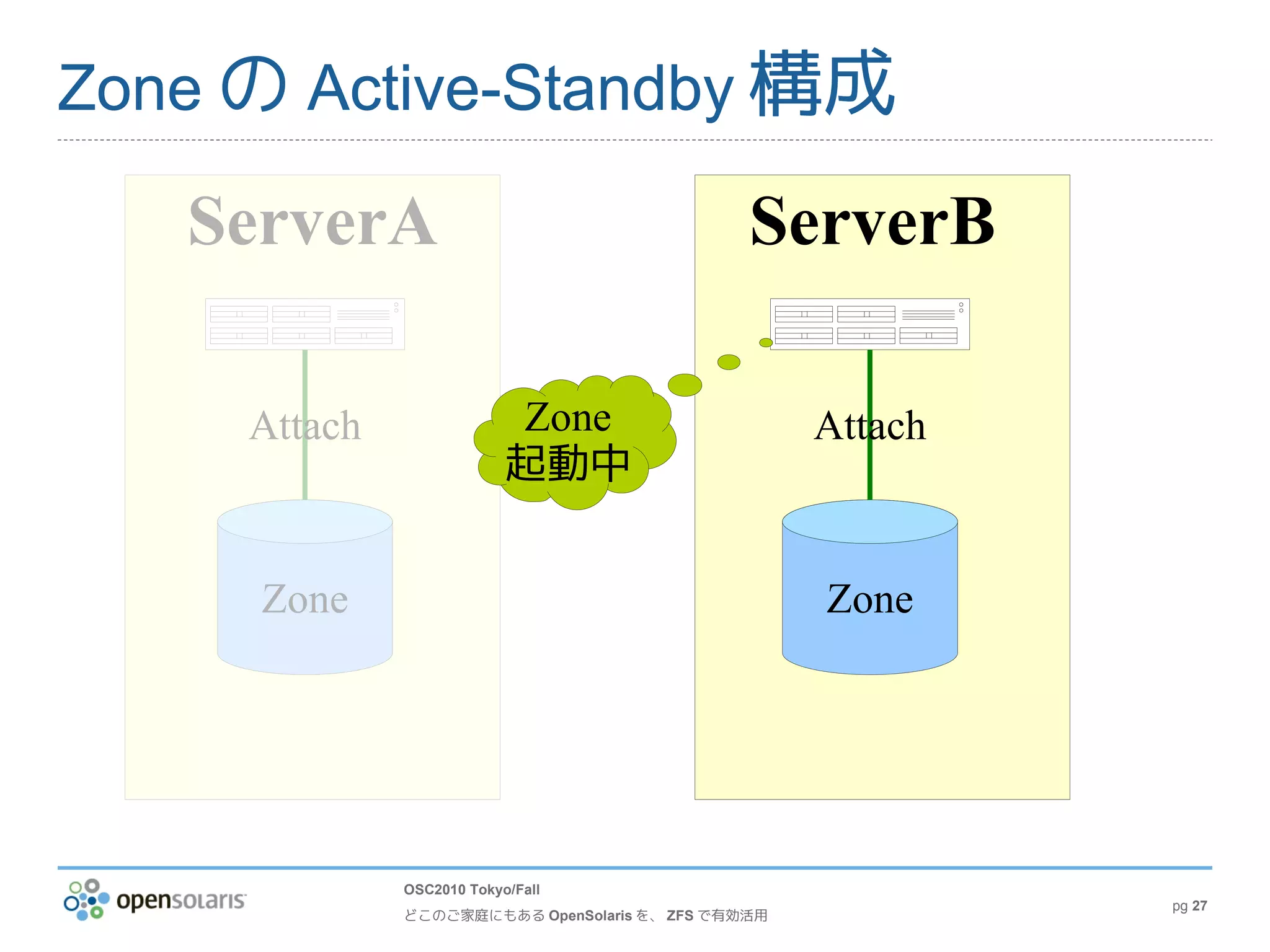

- 27. Zone の Active-Standby構成 ServerA ServerB Attach Zone Attach 起動中 Zone Zone OSC2010 Tokyo/Fall pg 27 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

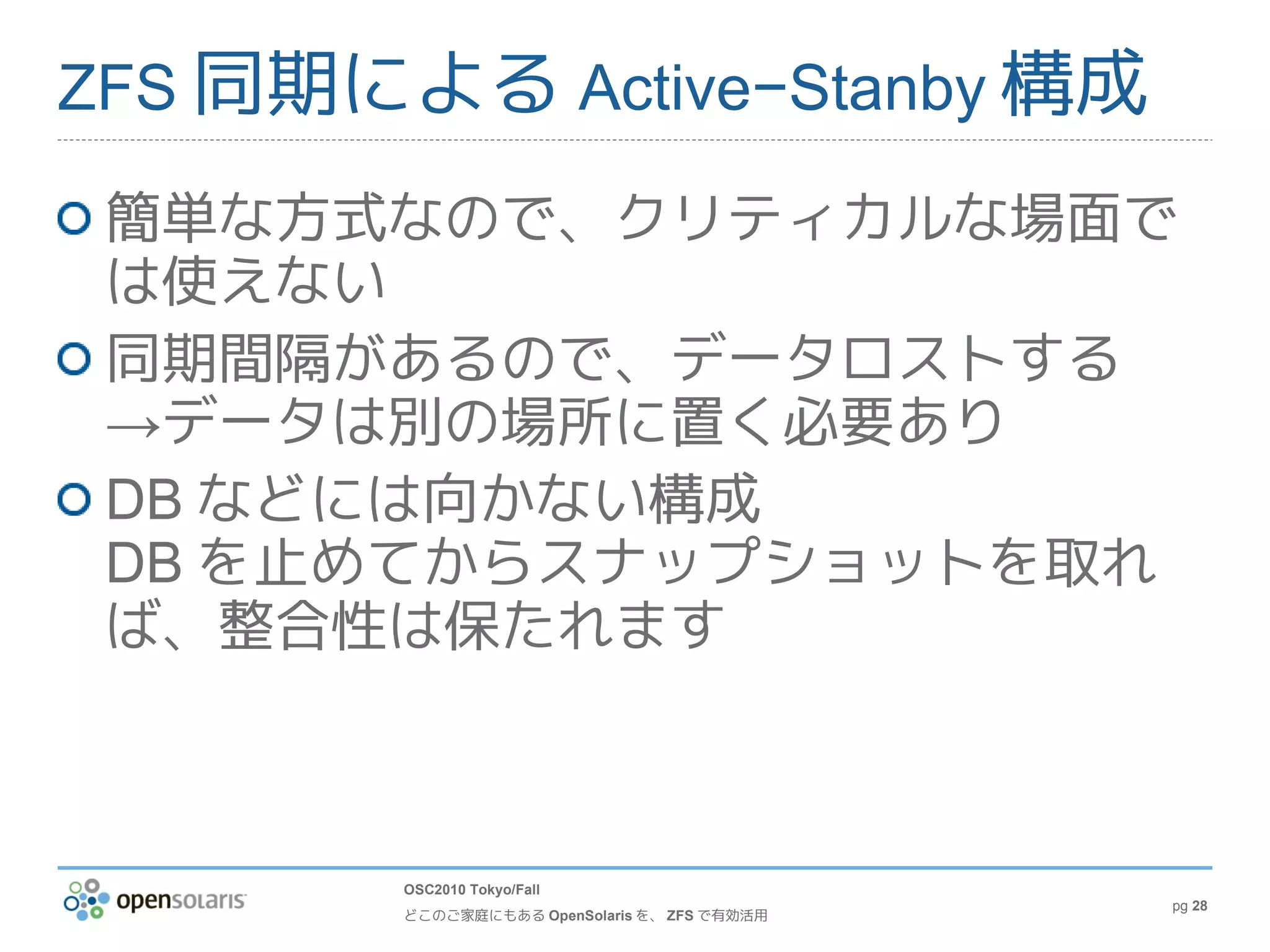

- 28. ZFS 同期による Active−Stanby構成 簡単な方式なので、クリティカルな場面で は使えない 同期間隔があるので、データロストする →データは別の場所に置く必要あり DB などには向かない構成 DB を止めてからスナップショットを取れ ば、整合性は保たれます OSC2010 Tokyo/Fall pg 28 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

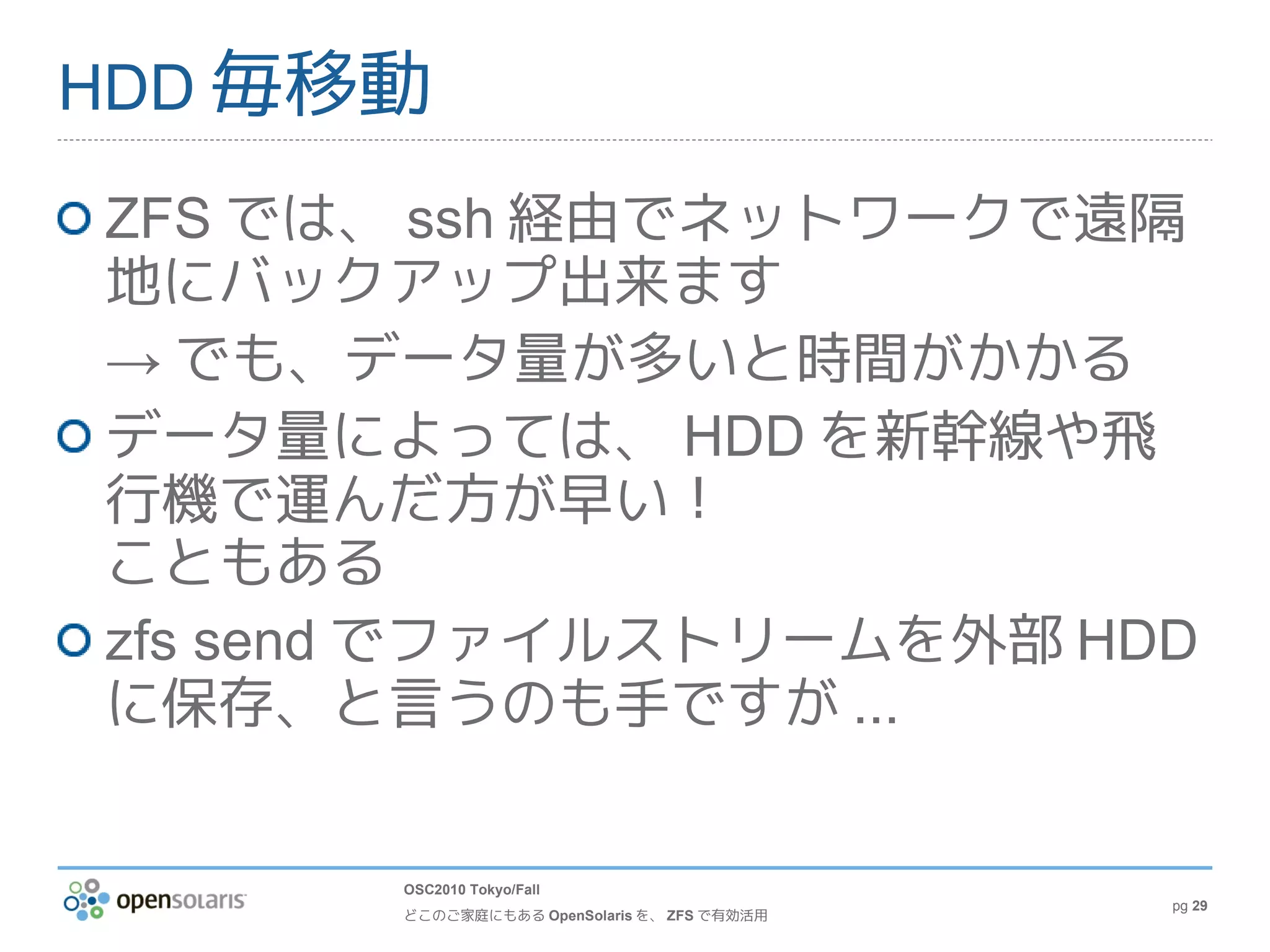

- 29. HDD 毎移動 ZFS では、ssh 経由でネットワークで遠隔 地にバックアップ出来ます → でも、データ量が多いと時間がかかる データ量によっては、 HDD を新幹線や飛 行機で運んだ方が早い！ こともある zfs send でファイルストリームを外部 HDD に保存、と言うのも手ですが ... OSC2010 Tokyo/Fall pg 29 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

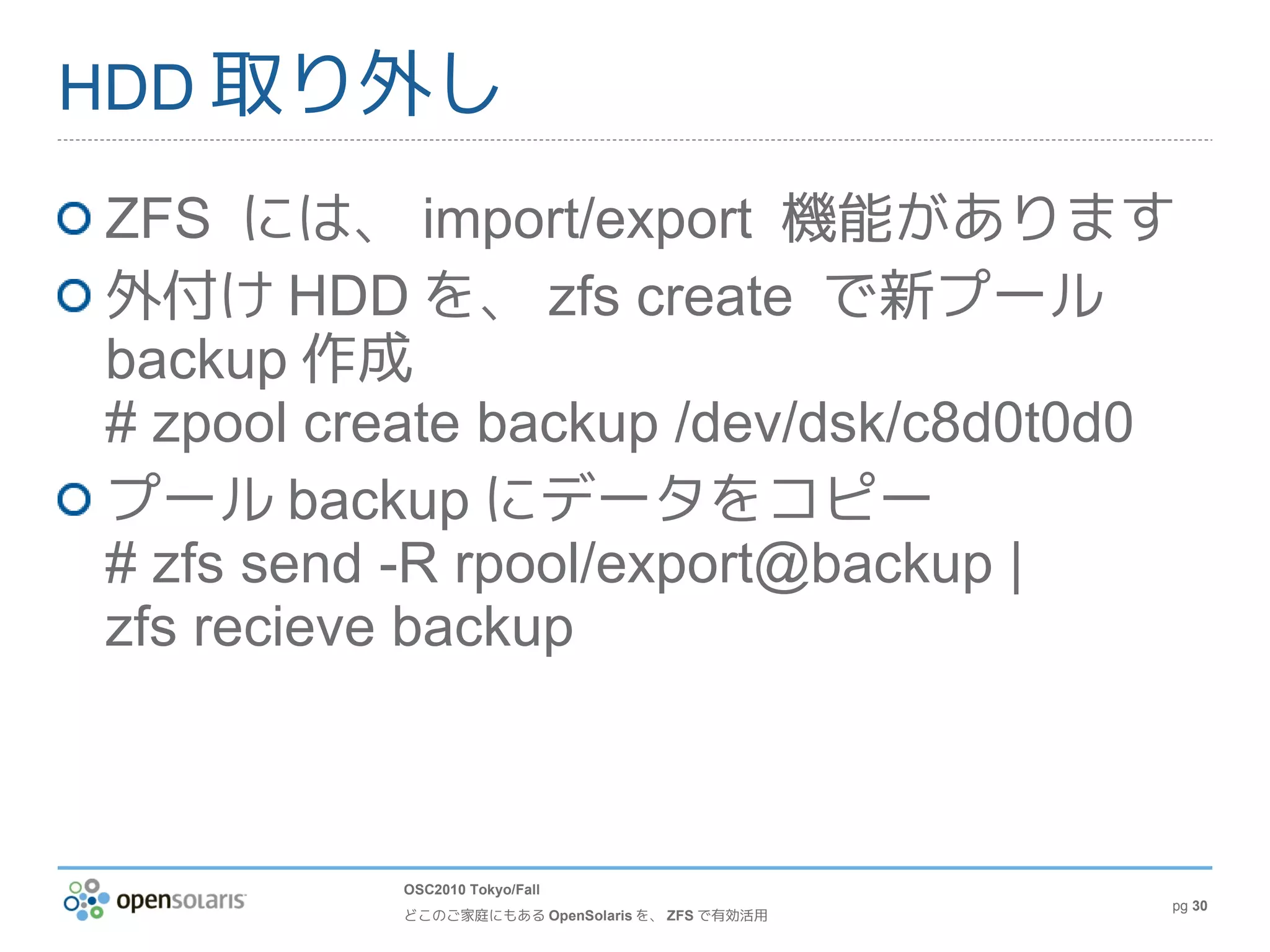

- 30. HDD 取り外し ZFS には、import/export 機能があります 外付け HDD を、 zfs create で新プール backup 作成 # zpool create backup /dev/dsk/c8d0t0d0 プール backup にデータをコピー # zfs send -R rpool/export@backup | zfs recieve backup OSC2010 Tokyo/Fall pg 30 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

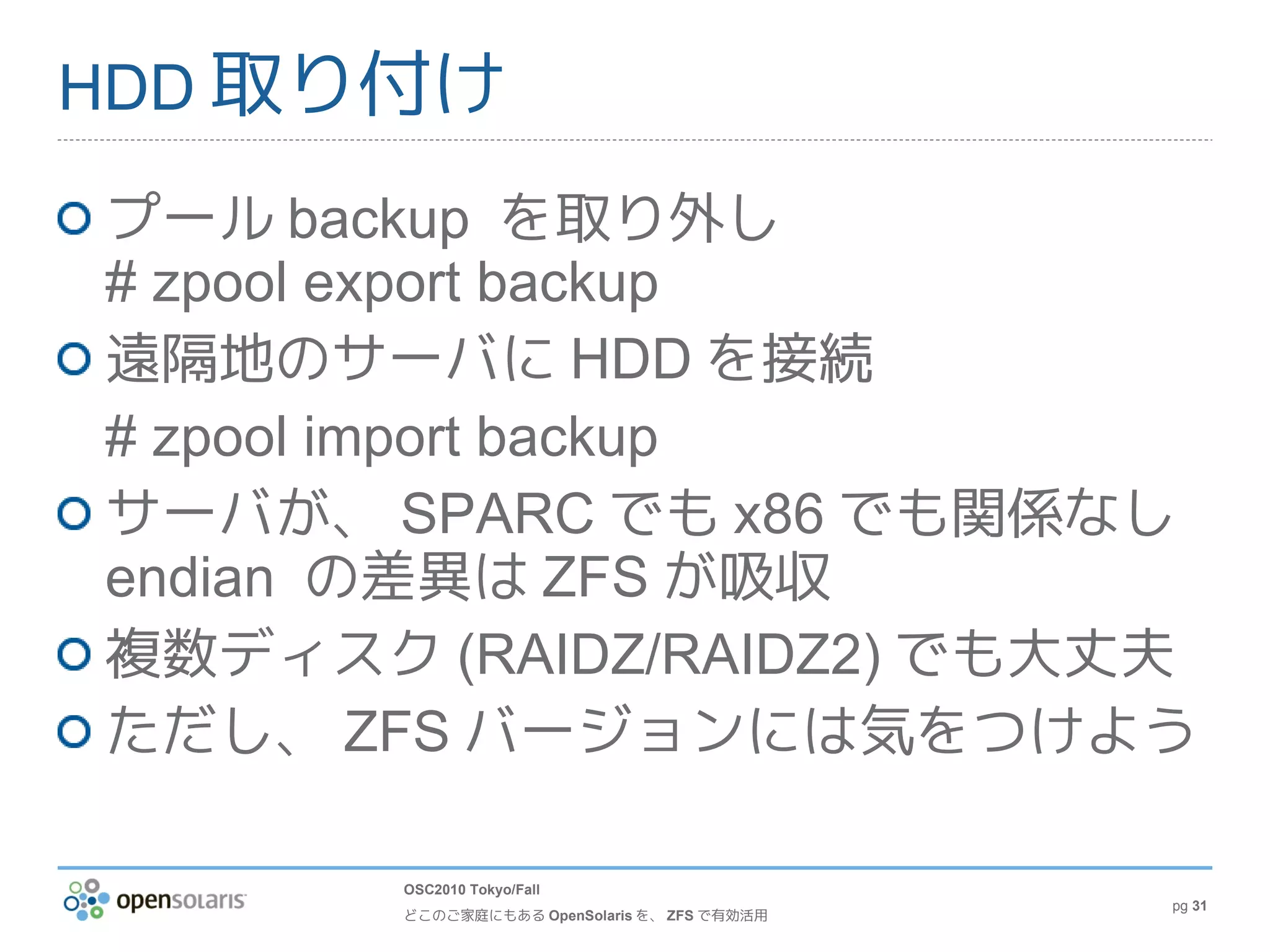

- 31. HDD 取り付け プール backupを取り外し # zpool export backup 遠隔地のサーバに HDD を接続 # zpool import backup サーバが、 SPARC でも x86 でも関係なし endian の差異は ZFS が吸収 複数ディスク (RAIDZ/RAIDZ2) でも大丈夫 ただし、 ZFS バージョンには気をつけよう OSC2010 Tokyo/Fall pg 31 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

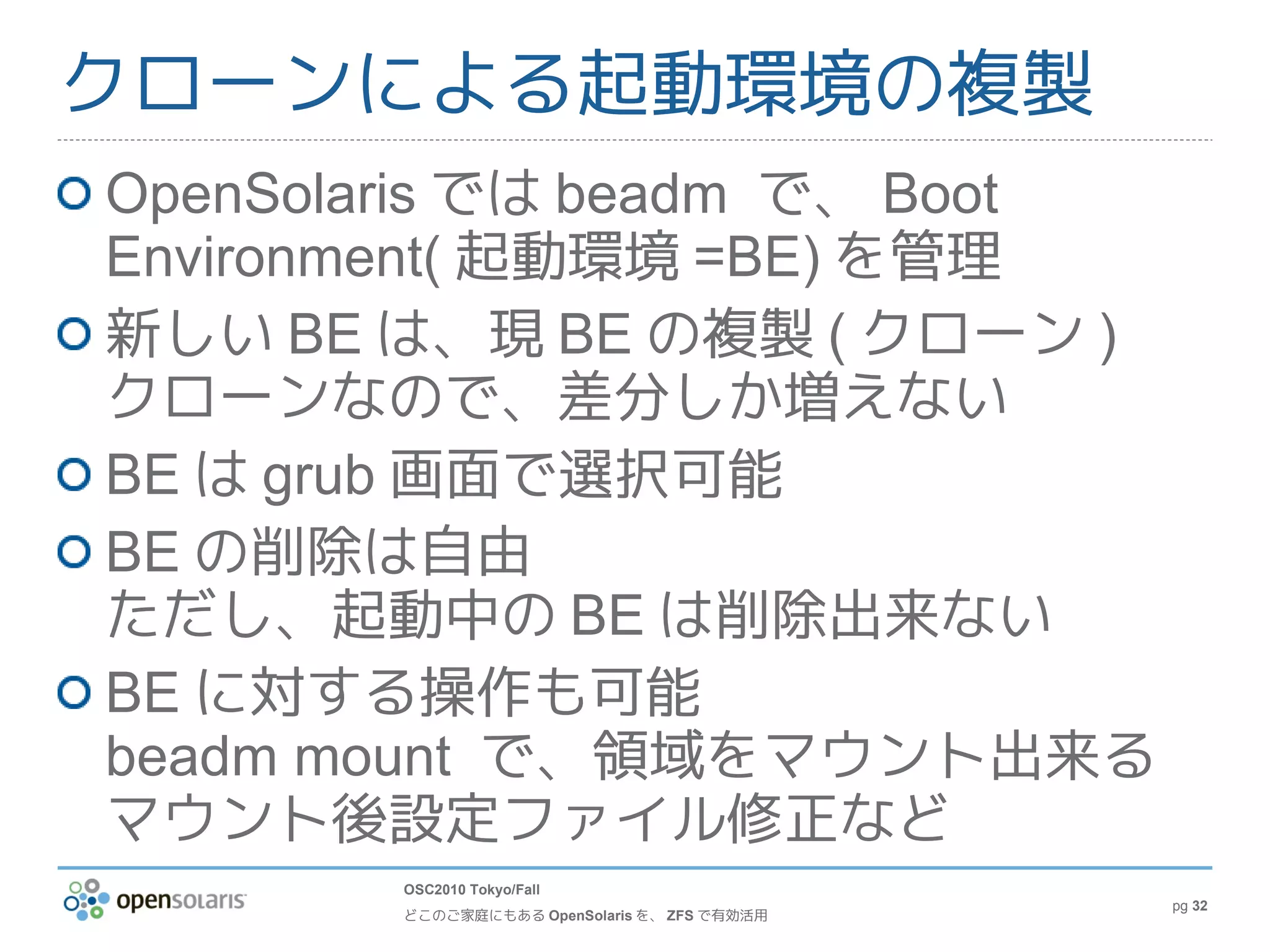

- 32. クローンによる起動環境の複製 OpenSolaris では beadmで、 Boot Environment( 起動環境 =BE) を管理 新しい BE は、現 BE の複製 ( クローン ) クローンなので、差分しか増えない BE は grub 画面で選択可能 BE の削除は自由 ただし、起動中の BE は削除出来ない BE に対する操作も可能 beadm mount で、領域をマウント出来る マウント後設定ファイル修正など OSC2010 Tokyo/Fall pg 32 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

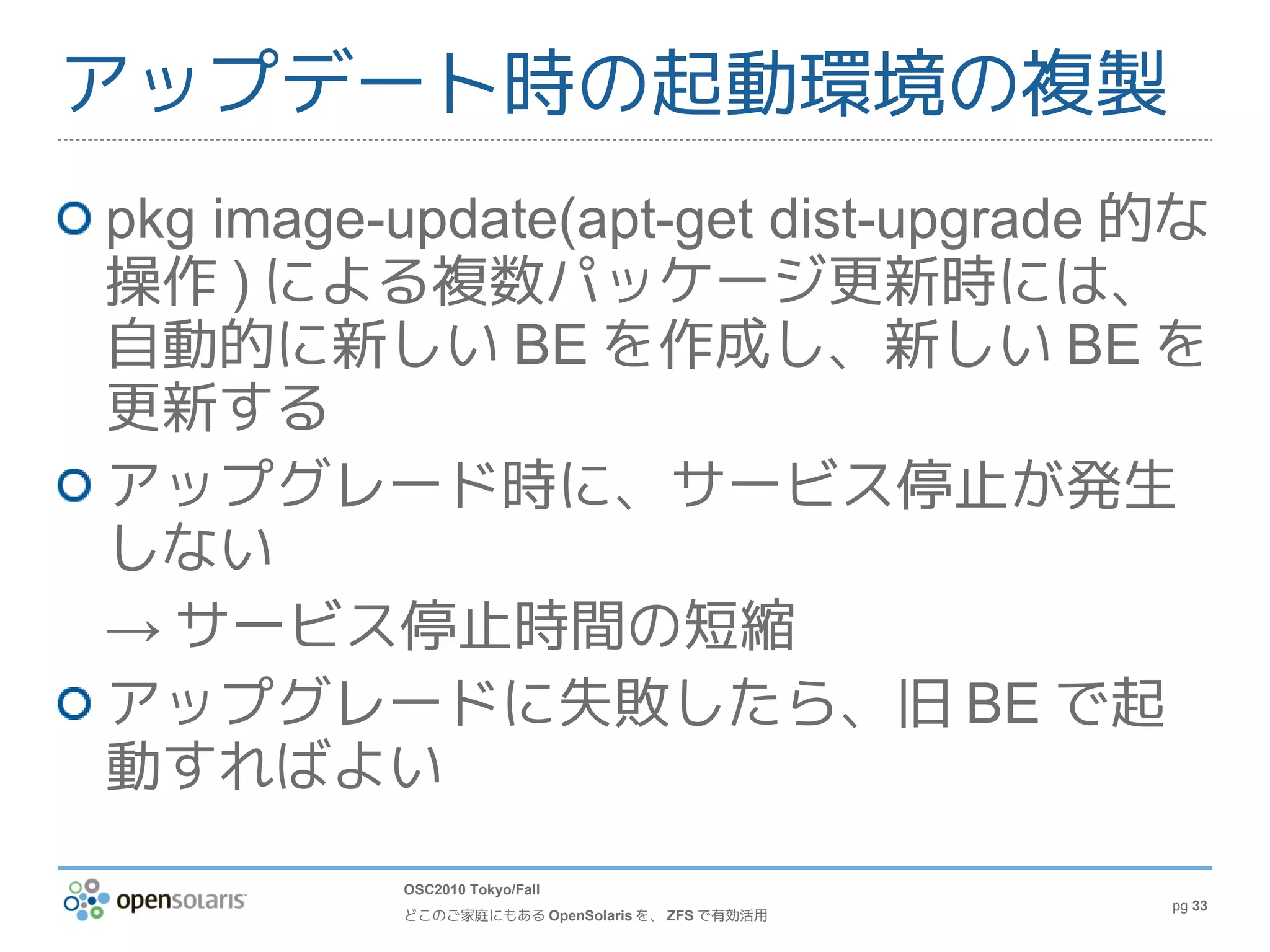

- 33. アップデート時の起動環境の複製 pkg image-update(apt-get dist-upgrade的な 操作 ) による複数パッケージ更新時には、 自動的に新しい BE を作成し、新しい BE を 更新する アップグレード時に、サービス停止が発生 しない → サービス停止時間の短縮 アップグレードに失敗したら、旧 BE で起 動すればよい OSC2010 Tokyo/Fall pg 33 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

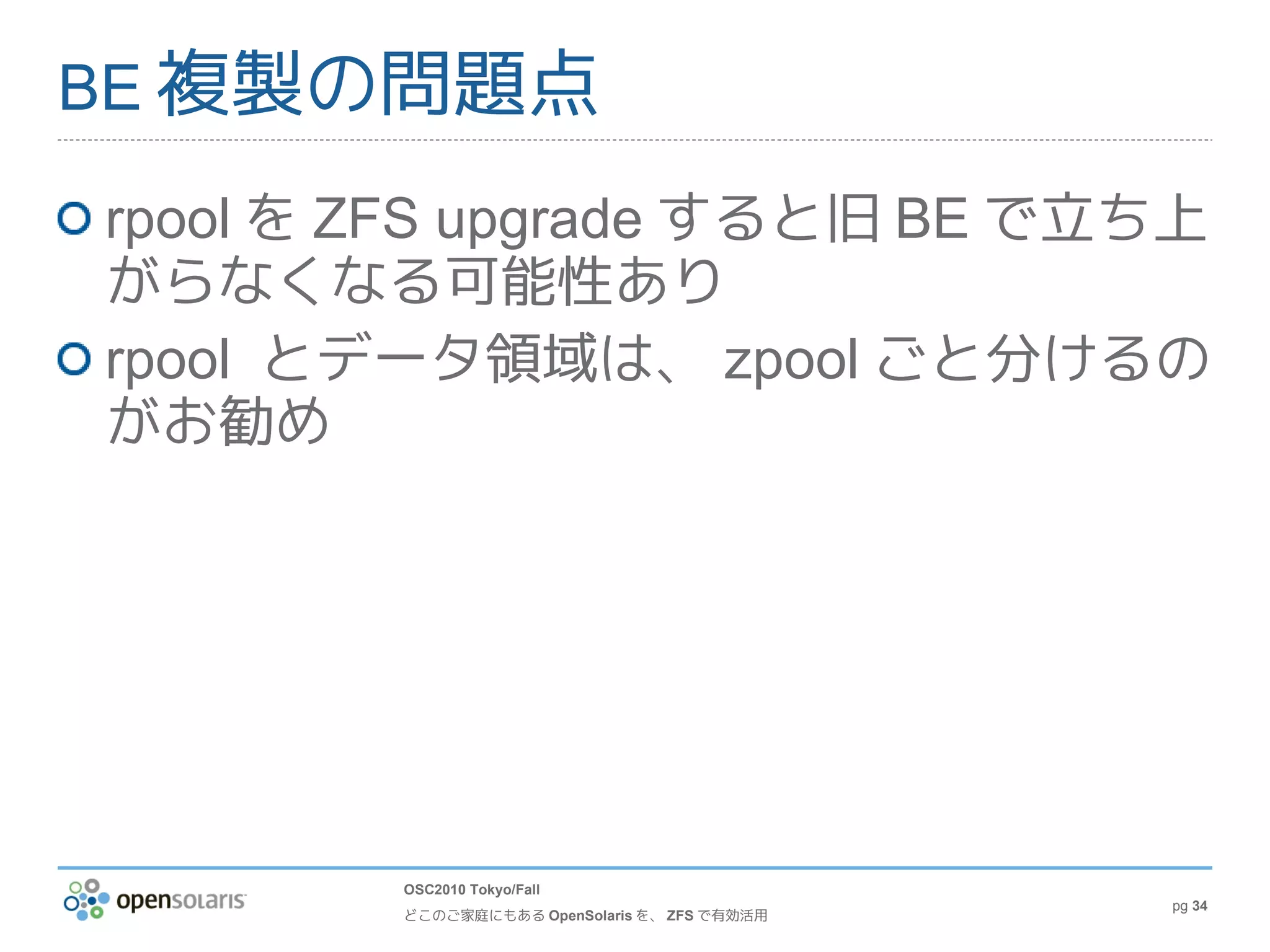

- 34. BE 複製の問題点 rpool をZFS upgrade すると旧 BE で立ち上 がらなくなる可能性あり rpool とデータ領域は、 zpool ごと分けるの がお勧め OSC2010 Tokyo/Fall pg 34 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

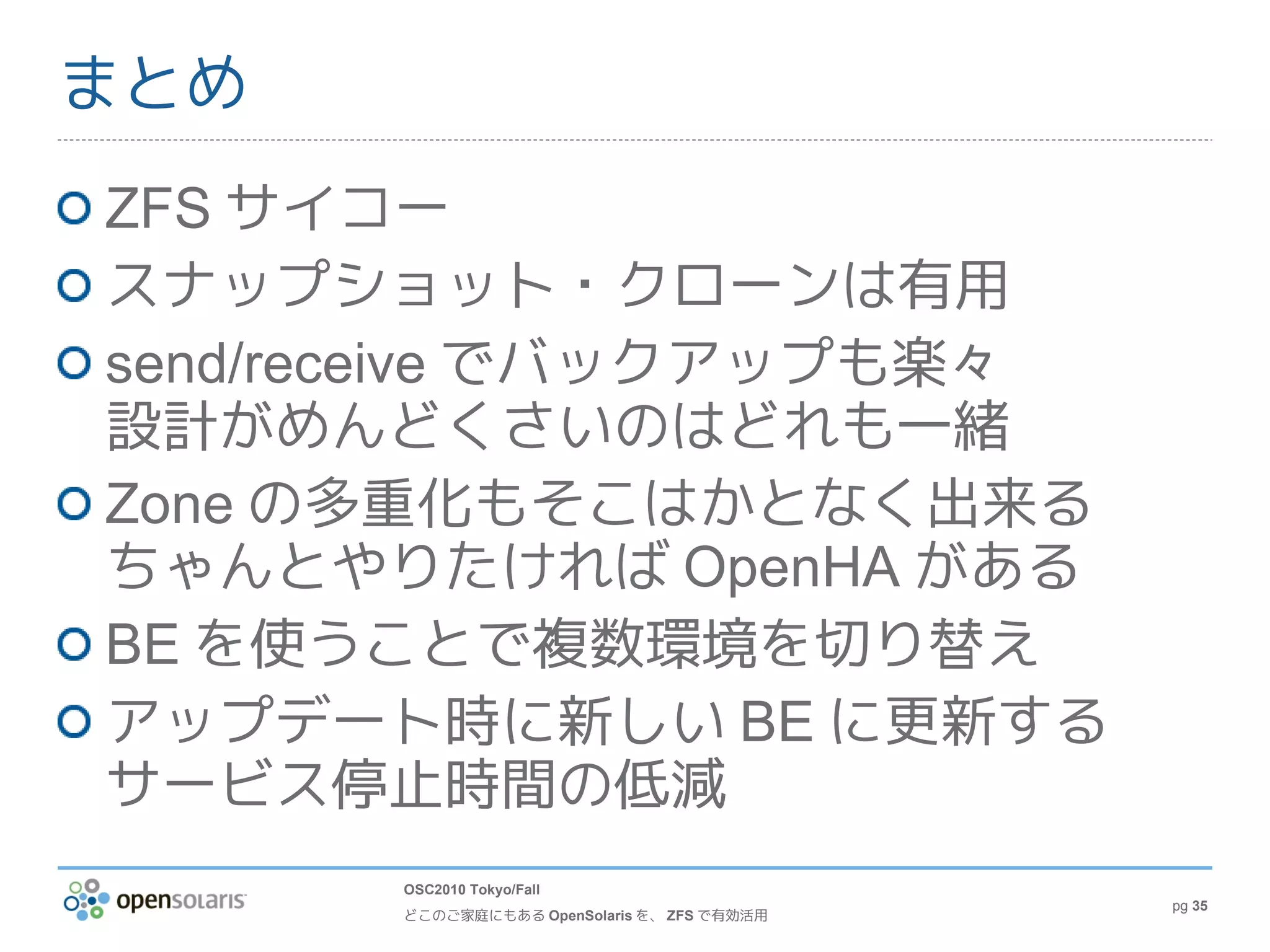

- 35. まとめ ZFS サイコー スナップショット・クローンは有用 send/receive でバックアップも楽々 設計がめんどくさいのはどれも一緒 Zoneの多重化もそこはかとなく出来る ちゃんとやりたければ OpenHA がある BE を使うことで複数環境を切り替え アップデート時に新しい BE に更新する サービス停止時間の低減 OSC2010 Tokyo/Fall pg 35 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用
- 36. まあ、つまり ＺＦＳサイコー！ OSC2010 Tokyo/Fall pg 36 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

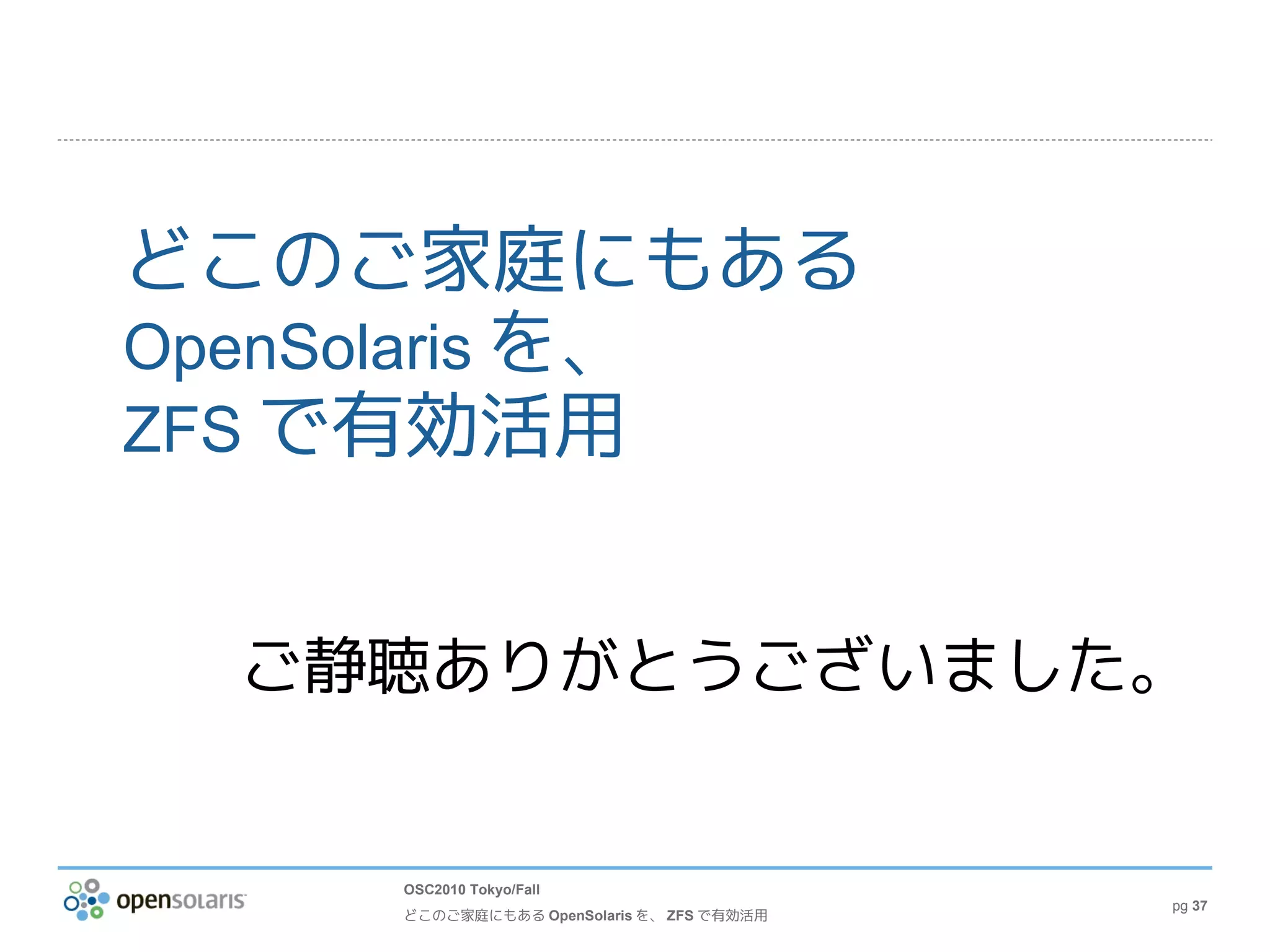

- 37. どこのご家庭にもある OpenSolaris を、 ZFS で有効活用 ご静聴ありがとうございました。 OSC2010 Tokyo/Fall pg 37 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

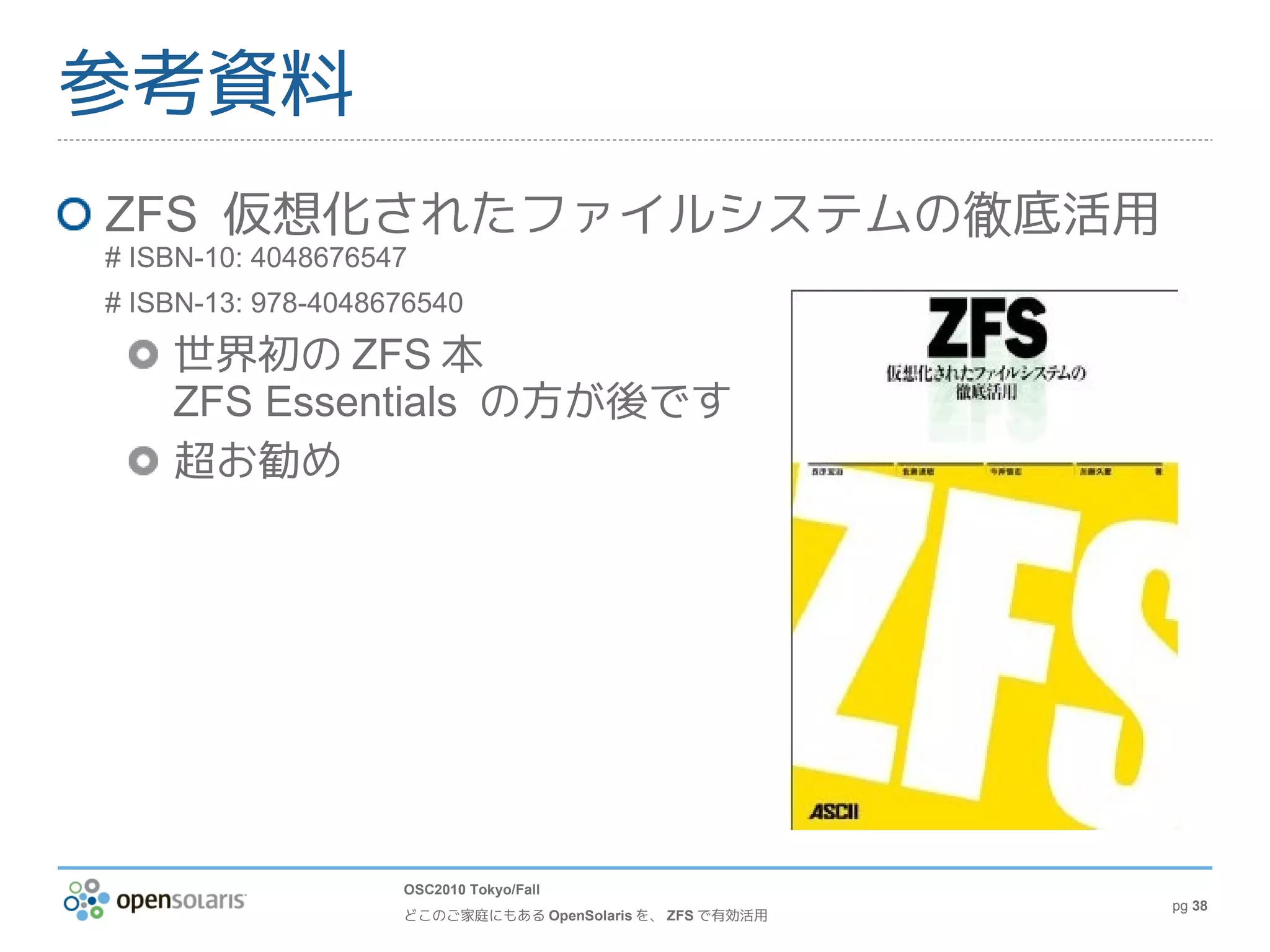

- 38. 参考資料 ZFS 仮想化されたファイルシステムの徹底活用 # ISBN-10:4048676547 # ISBN-13: 978-4048676540 世界初の ZFS 本 ZFS Essentials の方が後です 超お勧め OSC2010 Tokyo/Fall pg 38 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用

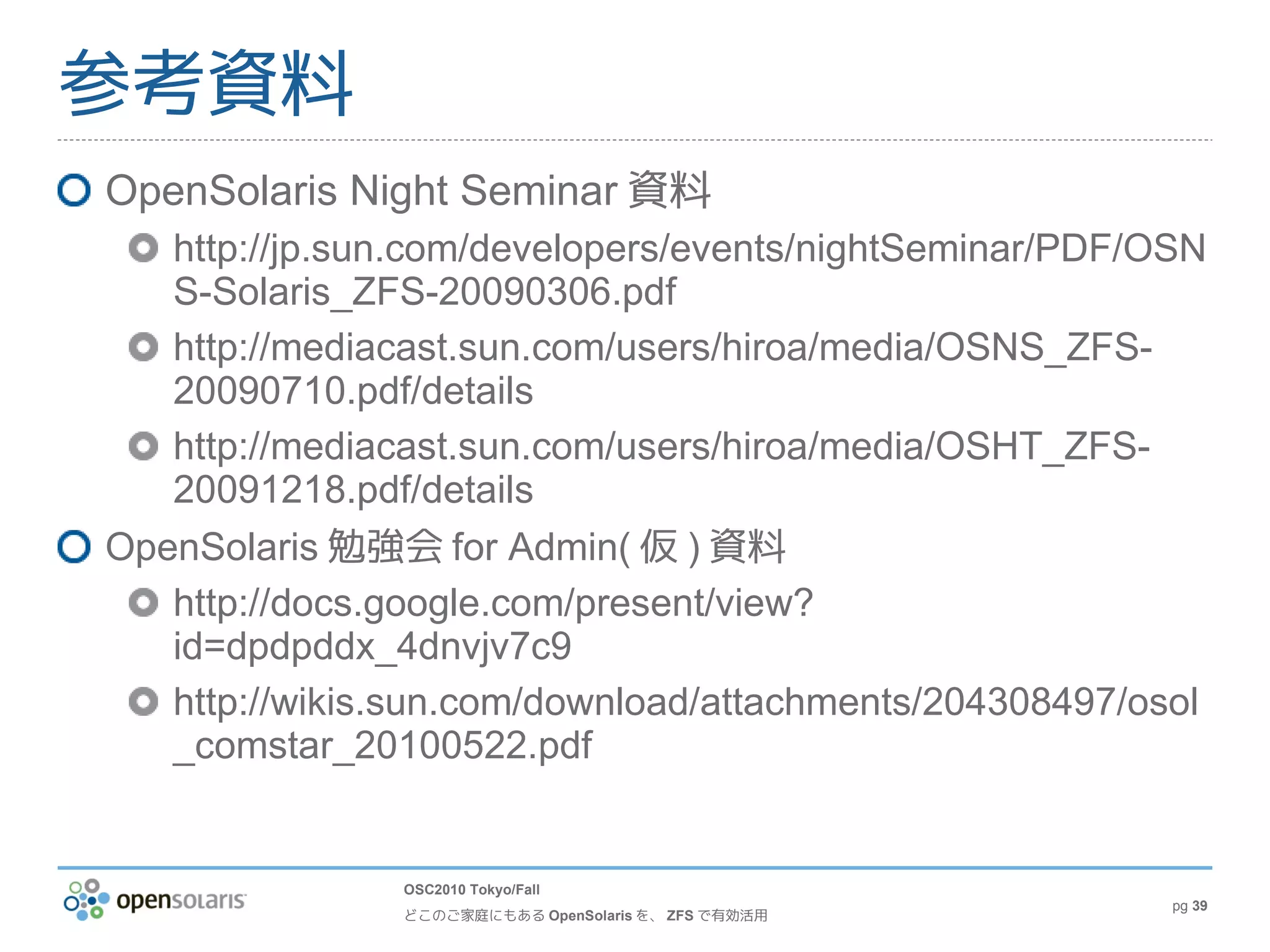

- 39. 参考資料 OpenSolaris Night Seminar資料 http://jp.sun.com/developers/events/nightSeminar/PDF/OSN S-Solaris_ZFS-20090306.pdf http://mediacast.sun.com/users/hiroa/media/OSNS_ZFS- 20090710.pdf/details http://mediacast.sun.com/users/hiroa/media/OSHT_ZFS- 20091218.pdf/details OpenSolaris 勉強会 for Admin( 仮 ) 資料 http://docs.google.com/present/view? id=dpdpddx_4dnvjv7c9 http://wikis.sun.com/download/attachments/204308497/osol _comstar_20100522.pdf OSC2010 Tokyo/Fall pg 39 どこのご家庭にもある OpenSolaris を、 ZFS で有効活用
