1. AA and AB- 類比GMR傳感器
2. AAV- 電流(Current)傳感器
3. ABL/AKL- 齒輪齒 (Gear-Tooth) 傳感器
4. AD/ADH/ADV & AFL- GMR 開關數字(Digital)傳感器
5. ADL/AHL- 納米功率 (nanopower)電磁開關
6. AAT-/ADT- 角度 (Angle) 和旋轉 (Rotation)傳感器
7. 智能傳感器 :
1. SM-Series 智能(Smart)傳感器
2. ASR002 智能TMR角度 (Smart Angle) 傳感器

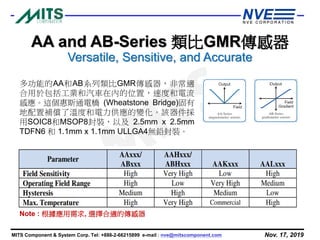

多功能的AA和AB系列類比GMR傳感器，非常適
合用於包括工業和汽車在內的位置，速度和電流
感應。這個惠斯通電橋 (Wheatstone Bridge)固有
地配置補償了溫度和電力供應的變化。該器件採
用SOIC8和MSOP8封裝，以及 2.5mm x 2.5mm
TDFN6 和 1.1mm x 1.1mm ULLGA4無鉛封裝。
AA and AB-Series 類比GMR傳感器
Versatile, Sensitive, and Accurate
Note : 根據應用需求, 選擇合適的傳感器

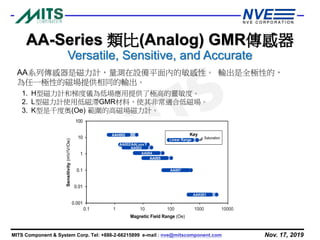

AA系列傳感器是磁力計，量測在設備平面內的敏感性。輸出是全極性的，
為任一極性的磁場提供相同的輸出。
1. H型磁力計和梯度儀為低場應用提供了極高的靈敏度。
2. L型磁力計使用低磁滯GMR材料，使其非常適合低磁場。
3. K型是千度奧(Oe) 範圍的高磁場磁力計。
AA-Series 類比(Analog) GMR傳感器

AA-Series 類比(Analog) GMR傳感器
Note: 1 Oe = 0.1 mT in air.
磁力計 (Magnetometers, AA-Series)

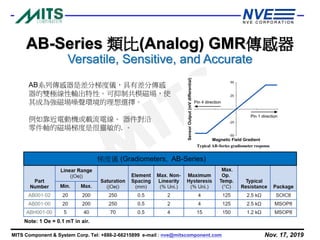

AB-Series 類比(Analog) GMR傳感器
AB系列傳感器是差分梯度儀，具有差分傳感
器的雙極線性輸出特性。可抑制共模磁場，使
其成為強磁場噪聲環境的理想選擇。
例如靠近電動機或載流電線。器件對沿
零件軸的磁場梯度是很靈敏的. 。
梯度儀 (Gradiometers, AB-Series)

AA系列類比傳感器通常用於測量電路板上走線的電流，尤其是在不需要極高精度的情況下，
尤其適用於過電流保護。傳感器通過檢測流經走線的電流產生的磁場來測量電流。
AAL024的橫軸靈敏度可提供對器件正下方電流軌跡的靈敏度，而其低滯後特性可提供可重
複性，因此是電流感測的理想選擇。 AA003-02在此應用中也很普遍。根據所需的靈敏度和
磁滯，可以使用其他AA系列的傳感器。
典型配置如下所示：
AAV-Series 電流(Current)傳感器
Convenient Noncontact Current Sensing

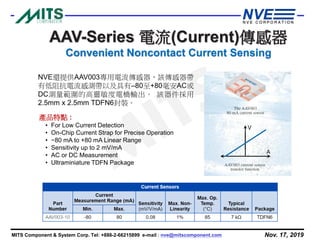

NVE還提供AAV003專用電流傳感器，該傳感器帶
有低阻抗電流感測帶以及具有–80至+80毫安AC或
DC測量範圍的高靈敏度電橋輸出。該器件採用
2.5mm x 2.5mm TDFN6封裝。
AAV-Series 電流(Current)傳感器
Convenient Noncontact Current Sensing
產品特點 :
• For Low Current Detection
• On-Chip Current Strap for Precise Operation
• −80 mA to +80 mA Linear Range
• Sensitivity up to 2 mV/mA
• AC or DC Measurement
• Ultraminiature TDFN Package

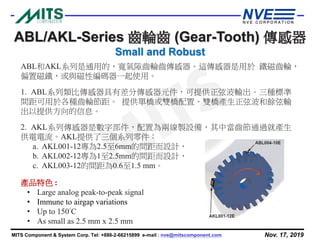

ABL和AKL系列是通用的，寬氣隙齒輪齒傳感器。這傳感器是用於鐵磁齒輪，
偏置磁鐵，或與磁性編碼器一起使用。
1. ABL系列類比傳感器具有差分傳感器元件，可提供正弦波輸出。三種標準
間距可用於各種齒輪節距。提供單橋或雙橋配置。雙橋產生正弦波和餘弦輸
出以提供方向的信息。
2. AKL系列傳感器是數字部件，配置為兩線製設備，其中當齒節通過就產生
供電電流。AKL提供了三個系列零件：
a. AKL001-12專為2.5至6mm的間距而設計，
b. AKL002-12專為1至2.5mm的間距而設計，
c. AKL003-12的間距為0.6至1.5 mm。
產品特色 :
• Large analog peak-to-peak signal
• Immune to airgap variations
• Up to 150°C
• As small as 2.5 mm x 2.5 mm

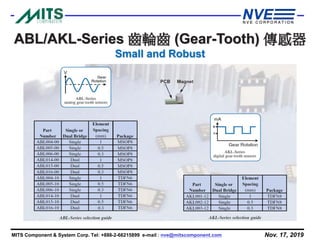

ABL/AKL-Series 齒輪齒 (Gear-Tooth) 傳感器
Small and Robust

ABL/AKL-Series 齒輪齒 (Gear-Tooth) 傳感器
Small and Robust

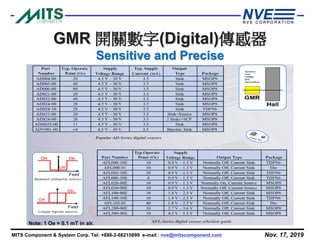

GMR 開關數字(Digital)傳感器
Sensitive and Precise
GMR開關精密數字傳感器比器霍爾效應或其他常規傳感器提供更精確的操作點。電磁操作
點的範圍是4 Oe至80 Oe(磁力的單位)，這是世界上最敏感的電磁開關。
AD系列數字傳感器可提供各種開關點和輸出配置，並且採用TDFN和MSOP封裝。這些零
件的操作電壓範圍為4.5至30V。標準AD系列傳感器是全極性的，因此任一極性的磁場都
將傳感器打開，當磁場移開時則傳感器將關閉。但是，獨特的ADV001傳感器是雙極性的
（南磁場開，北磁場關）。
AFL系列傳感器的操作電壓範圍為0.9至5.5V，適用於低電壓和電池供電的應用。
數字傳感器的應用 :
• 氣缸位置傳感器
• 近距離傳感器
• 行程結束傳感器
不同傳感器的技術比較

GMR 開關數字(Digital)傳感器
Sensitive and Precise

納米功率 (nanopower)電磁開關
Ultraminiature; Ultralow Power
體積小到可以放在引腳的頭端及電力消耗低到可以長時間搭配使用鈕扣電池,
這是NVE納米功率電磁開關非常獨特的產品特色。內部的佔空比型產品將功耗
降低至納米瓦特(nanopower)。這些傳感器具有各種工作點，並採用 1.1mm x
1.1mm ULLGA 小型封裝。
ADL系列傳感器的操作電壓範圍為2.4至3.6V； AHL系列傳感器的操作電壓範
圍為0.9至2.4V。

納米功率 (nanopower)電磁開關
Ultraminiature; Ultralow Power

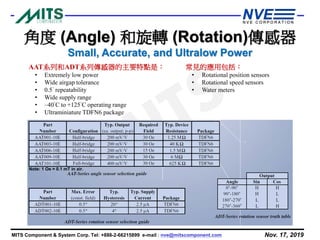

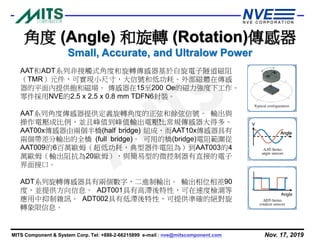

AAT和ADT系列非接觸式角度和旋轉傳感器基於自旋電子隧道磁阻
（TMR）元件，可實現小尺寸，大信號和低功耗。外部磁體在傳感
器的平面內提供飽和磁場。傳感器在15至200 Oe的磁力強度下工作。
零件採用NVE的2.5 x 2.5 x 0.8 mm TDFN6封裝。
AAT系列角度傳感器提供定義旋轉角度的正弦和餘弦信號。輸出與
操作電壓成比例，並且峰值到峰值輸出電壓比常規傳感器大得多。
AAT00x傳感器由兩個半橋(half bridge) 組成，而AAT10x傳感器具有
兩個帶差分輸出的全橋 (full bridge)。可用的橋(bridge)電阻範圍從
AAT009的6百萬歐姆（超低功耗，典型器件電阻為）到AAT003的4
萬歐姆（輸出阻抗為20歐姆），與簡易型的微控制器有直接的電子
界面接口。
ADT系列旋轉傳感器具有兩個數字，二進制輸出。輸出相位相差90
度，並提供方向信息。 ADT001具有高滯後特性，可在速度檢測等
應用中抑制雜訊。 ADT002具有低滯後特性，可提供準確的絕對旋
轉象限信息。
，
角度 (Angle) 和旋轉 (Rotation)傳感器
Small, Accurate, and Ultralow Power

AAT系列和ADT系列傳感器的主要特點是：
• Extremely low power
• Wide airgap tolerance
• 0.5° repeatability
• Wide supply range
• –40°C to +125°C operating range
• Ultraminiature TDFN6 package
常見的應用包括：
• Rotational position sensors
• Rotational speed sensors
• Water meters
角度 (Angle) 和旋轉 (Rotation)傳感器
Small, Accurate, and Ultralow Power

NVE智能傳感器將我們行業領先的GMR和TMR傳感
器的精度和靈敏度與複雜的數字信號處理功能相結合，
可製造出非常高精確度的設備。這種精確度與易於使
用的數字接口相結合，可實現比以前更少的零件數量
和更快的開發週期的精確磁感測。 NVE的傳感器具有
磁力計和角度傳感器配置，具有不同的精度和速度。
磁力計可用於近距感應或非接觸式電流感應。
SM-Series 智能(Smart)傳感器
Smart, precise, and simple
主要應用 :
• Proximity sensors
• Noncontact current sensing
• Automotive applications
• Robotics
• Internet of Things (IoT) end Node
• Cylinder position sensing
• Security and intrusion detection
智能磁力計 (Smart Magnetometers, SMxxx-Series)

ASR002 智能TMR角度 (Smart Angle) 傳感器
ASR002 TMR智能角度傳感器可在各種速度範圍內提供精確的磁性
旋轉數字指示。該傳感器結合了精密的低功耗隧道磁阻（TMR）傳
感器和複雜的數字信號處理功能。
ASR002-10E提供了速度與精度的非凡組合，採樣速率為12.5 K採樣
率 (samples per second, Sps)，重複性為±0.2°。傳感器出廠時已校
準，係數存儲在內部存儲記憶體內。
四線式SPI接口提供角度數據並允許設置設備參數。 ASR002設計用
於具有ESD保護和-40°C至+ 125°C的完整工作溫度範圍的惡劣工業或
汽車環境中。
Block Diagram Transfer FunctionSensor Operation
智能TMR角度傳感器 (Smart TMR Angle Sensor, ASR002)
主要應用 :
• Rotary encoders
• Automotive applications
• Robotics
• Motor control
• Internet of Things (IoT)
end Node
