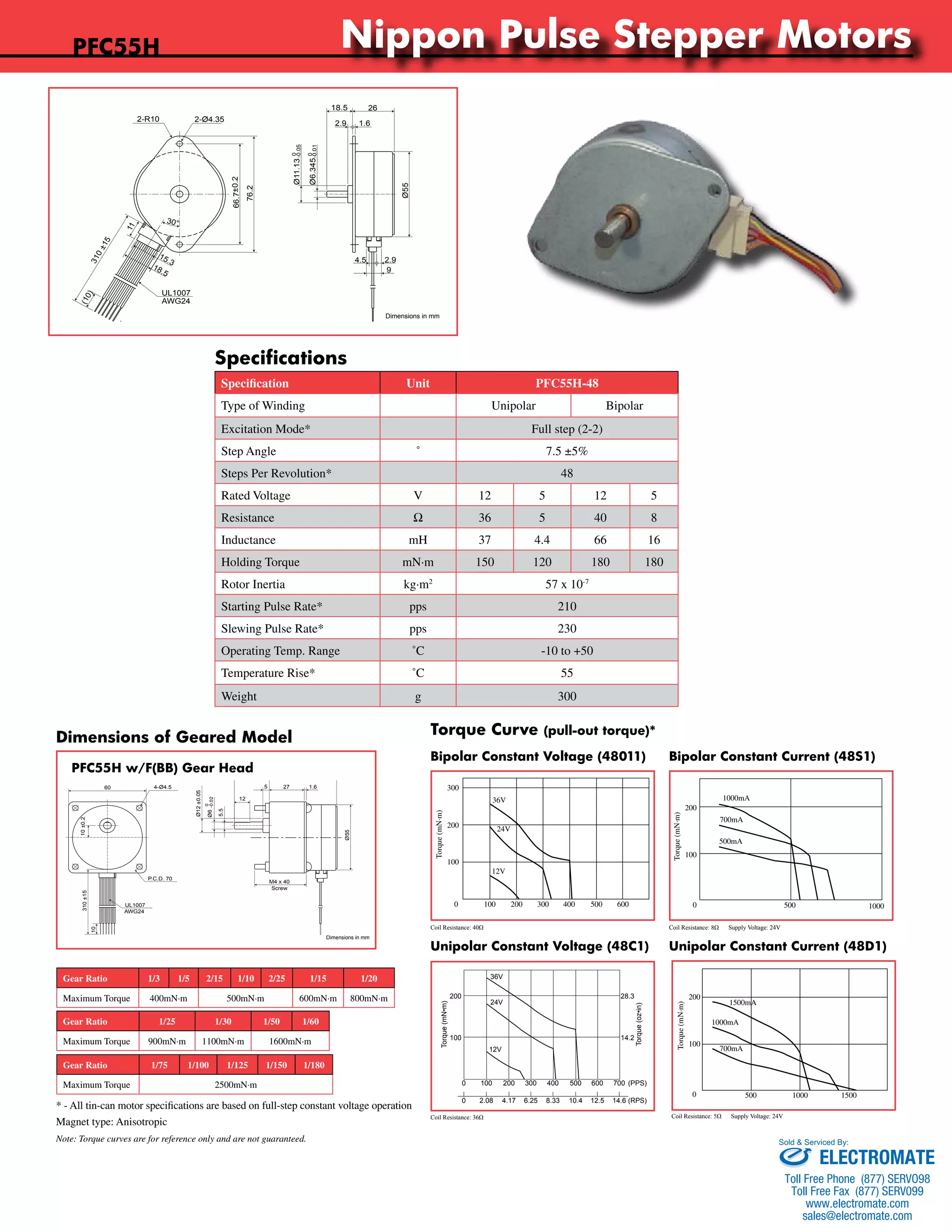

Npm pfc55h specsheet
- 1. Nippon Pulse Stepper Motors
Nippon Pulse America, Inc.
a subsidiary of Nippon Pulse Motor Co., Ltd.
-0.05
15.3
-0.01
Dimensions of Geared Model Torque Curve (pull-out torque)*
Bipolar Constant Voltage (48011)
300
36V
24V
12V
Unipolar Constant Voltage (48C1)
Bipolar Constant Current (48S1)
200
Unipolar Constant Current (48D1)
PFC55H Tin-Can Stepper with Gearhead (F Type)
PFC55H w/F(BB) Gear Head
Nippon Pulse America, Inc.
a subsidiary of Nippon Pulse Motor Co., Ltd.
Dimensions in mm
www.nipponpulse.com
1-540-633-1677
-0.02
Ø6 0
Ø12 ±0.05
UL1007
AWG24
10 ±0.2
5.5
310 ±15
60
Ø55
12
M4 x 40
Screw
10
27 53
5 27 1.6
4-Ø4.5
P.C.D. 70
Gear Ratio 1/3 1/5 2/15 1/10 2/25 1/15 1/20
Maximum Torque 400mN·m 500mN·m 600mN·m 800mN·m
Gear Ratio 1/25 1/30 1/50 1/60
Maximum Torque 900mN·m 1100mN·m 1600mN·m
Gear Ratio 1/75 1/100 1/125 1/150 1/180
Maximum Torque 2500mN·m
Note: Torque curves are for reference only and are not guaranteed.
www.nipponpulse.com
1-540-633-1677
PFC55H Tin-Can Stepper
Dimensions in mm
UL1007
AWG24
4.5
310 ±15
11
9
66.7±0.2
(10)
Ø11.13 0
1.6
Ø55
76.2
18.5
26
2-R10
30°
2.9
2.9
2-Ø4.35
18.5
Ø6.345 0
Specification Unit PFC55H-48
Type of Winding Unipolar Bipolar
Excitation Mode* Full step (2-2)
Step Angle ˚ 7.5 ±5%
Steps Per Revolution* 48
Rated Voltage V 12 5 12 5
Resistance W 36 5 40 8
Inductance mH 37 4.4 66 16
Holding Torque mN·m 150 120 180 180
Rotor Inertia kg·m2 57 x 10-7
Starting Pulse Rate* pps 210
Slewing Pulse Rate* pps 230
Operating Temp. Range ˚C -10 to +50
Temperature Rise* ˚C 55
Weight g 300
PFC55H-48D1 w/ Unipolar Constant Voltage
Torque (oz•in)
36V
0 100 200 300 400 500 600 700 (PPS)
0 2.08 4.17 6.25 8.33 10.4 12.5 14.6 (RPS)
Nippon Pulse America, Inc.
a subsidiary of Nippon Pulse Motor Co., Ltd.
www.nipponpulse.com
1-540-633-1677
14.2
100
Torque (mN•m)
200 28.3
24V
12V
Driver: PS-2LD-5
Excitation: Full-step
Resistance: 36ohm
Torque (mN·m)
200
100
1500mA
1000mA
700mA
0 500 1000 1500
Torque (mN·m)
100
500 1000
1000mA
700mA
500mA
Torque (mN·m)
200
100
0 100 200 300 400 500 600 0
Coil Resistance: 40Ω Coil Resistance: 8Ω Supply Voltage: 24V
Coil Resistance: 36Ω Coil Resistance: 5Ω Supply Voltage: 24V
Specifications
PFC55H
* - All tin-can motor specifications are based on full-step constant voltage operation
Magnet type: Anisotropic
Sold & Serviced By:
ELECTROMATE
Toll Free Phone (877) SERVO98
Toll Free Fax (877) SERV099
www.electromate.com
