Multiple Dimension Spreadのご紹介

Copyright (C) 2018 Yahoo Japan Corporation. All Rights Reserved.
2018年11月19日
ヤフー株式会社
井島洸二、大戸康紀
Multiple-Dimension-
Spread

自己紹介
2
井島洸二
ヤフー株式会社データ&サイエンスソリューション統括本部
データプラットフォーム本部データデリバリー部所属
大戸康紀
ヤフー株式会社データ&サイエンスソリューション統括本部
データプラットフォーム本部データデリバリー部所属

目次
3
1. 目的/背景
2. ゴール設定
3. 構成
4. チュートリアル
5. 開発状況
6. パフォーマンス
7. 今後の予定
8. まとめ

Copyright (C) 2018 Yahoo Japan Corporation. All Rights Reserved.Copyright (C) 2018 Yahoo Japan Corporation. All Rights Reserved.
目的/背景

目的
Data Lake に最適な
データフォーマットを提供

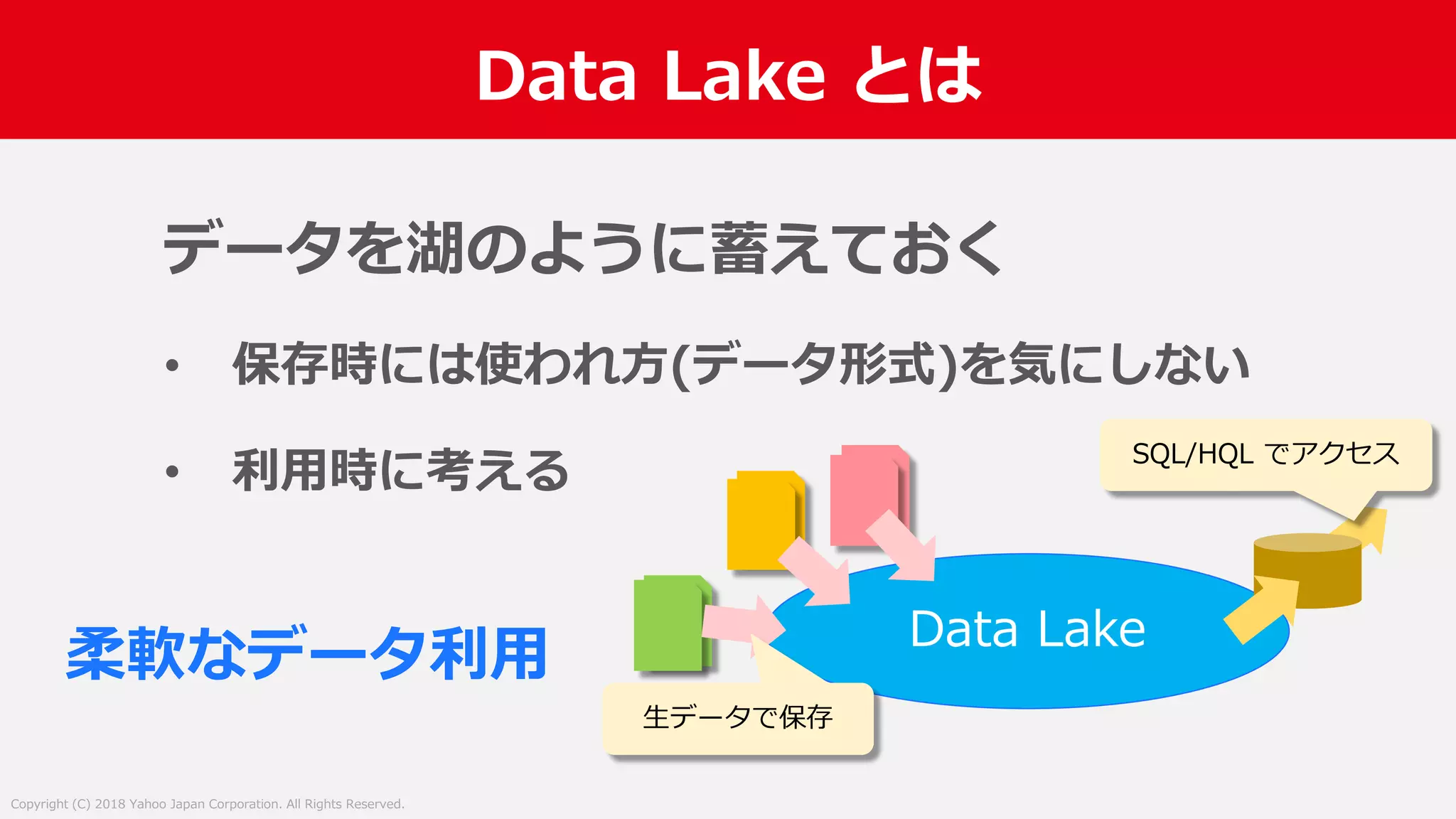

Data Lake とは
データを湖のように蓄えておく
• 保存時には使われ方(データ形式)を気にしない
• 利用時に考える
Data Lake
生データで保存
柔軟なデータ利用
SQL/HQL でアクセス

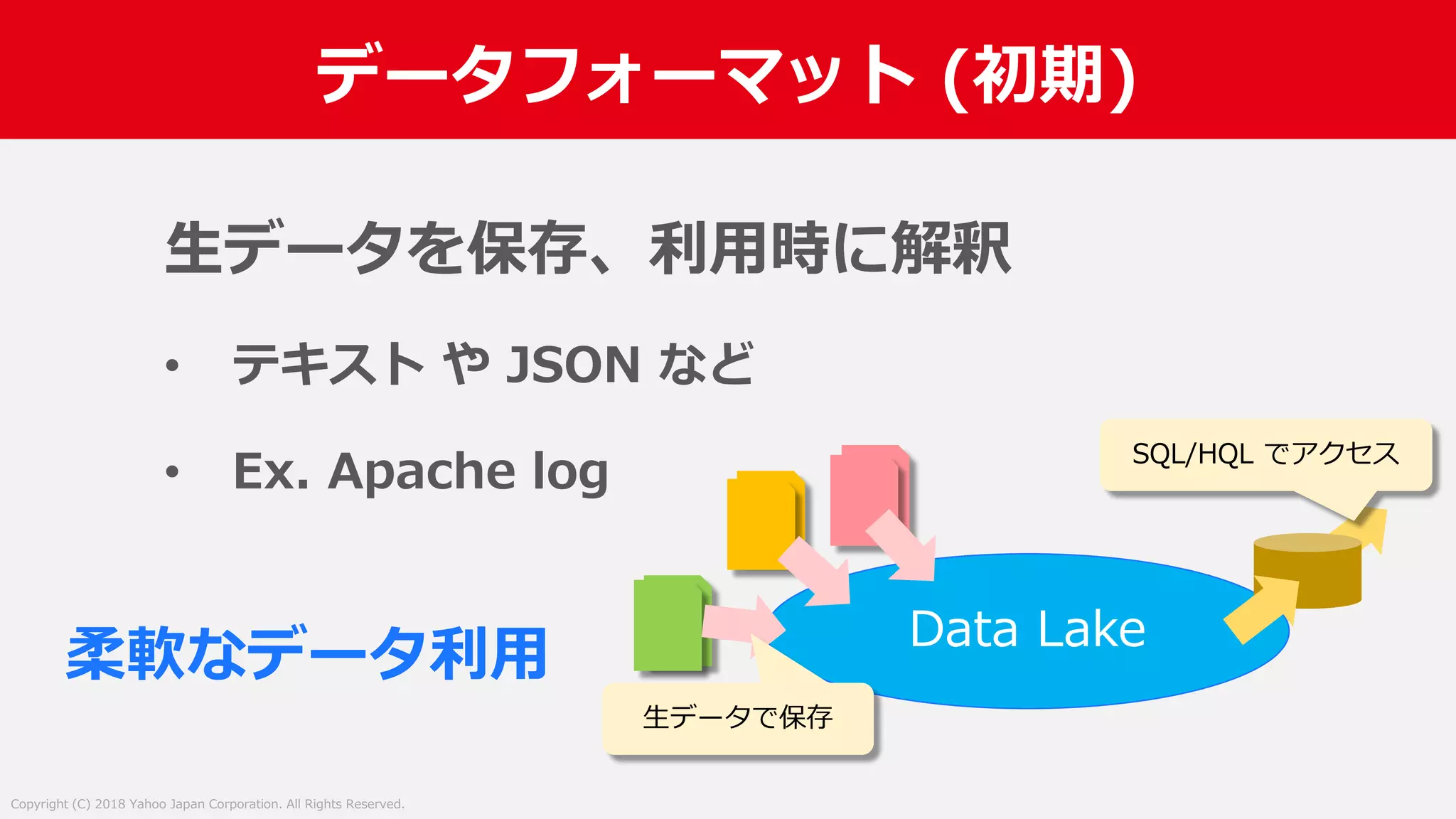

データフォーマット (初期)
生データを保存、利用時に解釈
• テキストや JSON など
• Ex. Apache log
Data Lake
柔軟なデータ利用

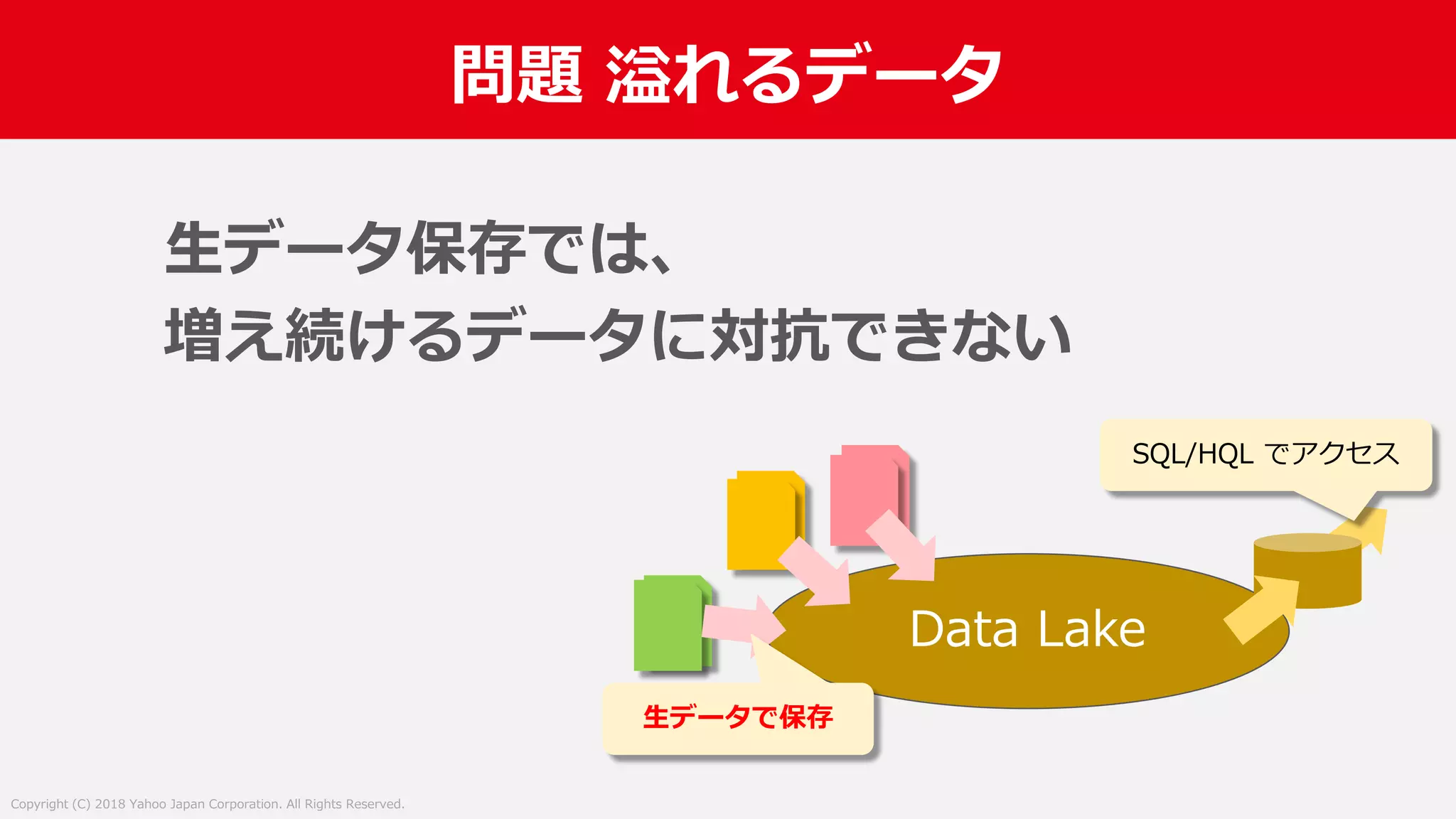

問題溢れるデータ

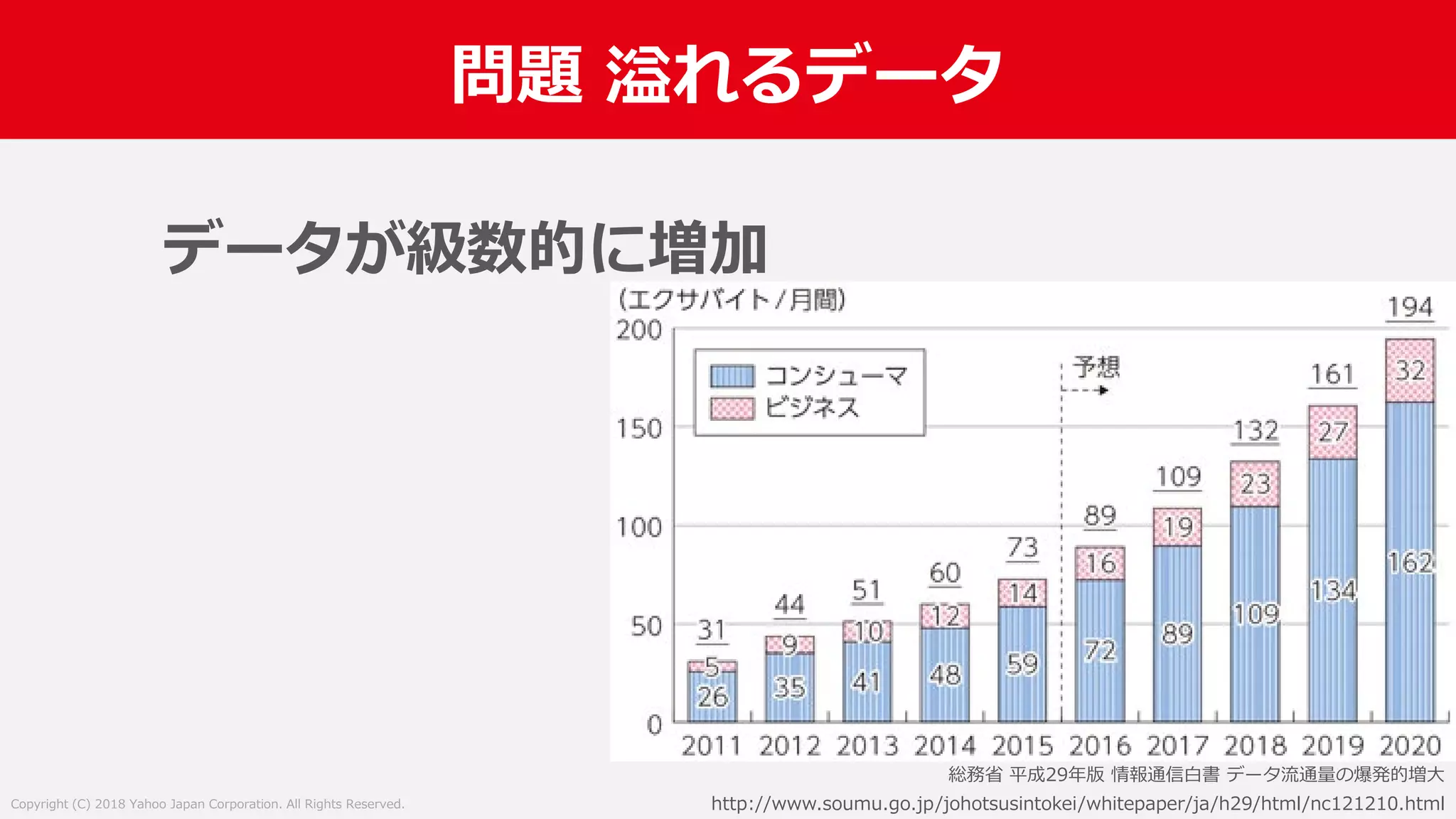

データが級数的に増加
総務省平成29年版情報通信白書データ流通量の爆発的増大
http://www.soumu.go.jp/johotsusintokei/whitepaper/ja/h29/html/nc121210.html

生データ保存では、
増え続けるデータに対抗できない

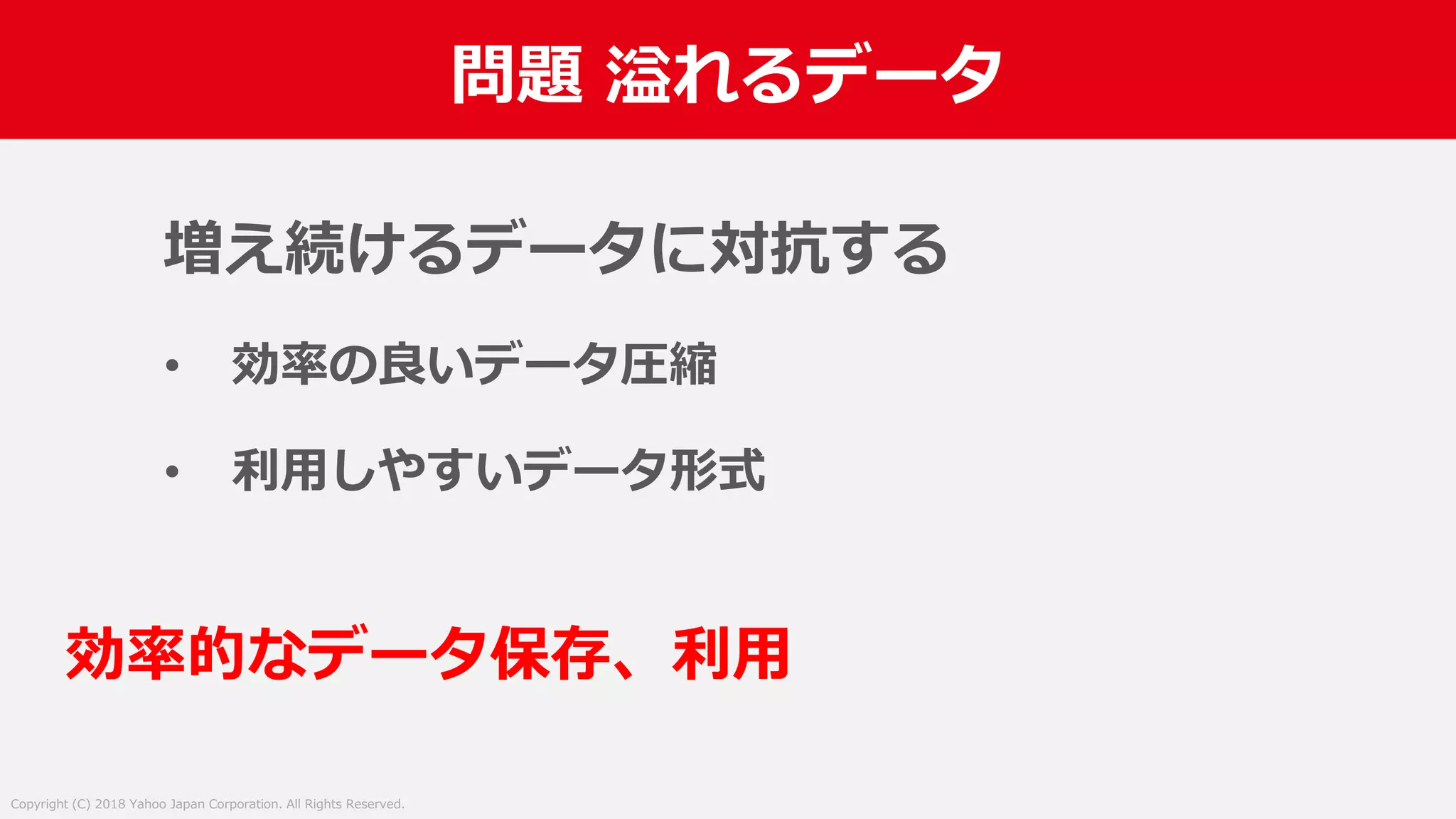

Data Lake

増え続けるデータに対抗する
• 効率の良いデータ圧縮
• 利用しやすいデータ形式
効率的なデータ保存、利用

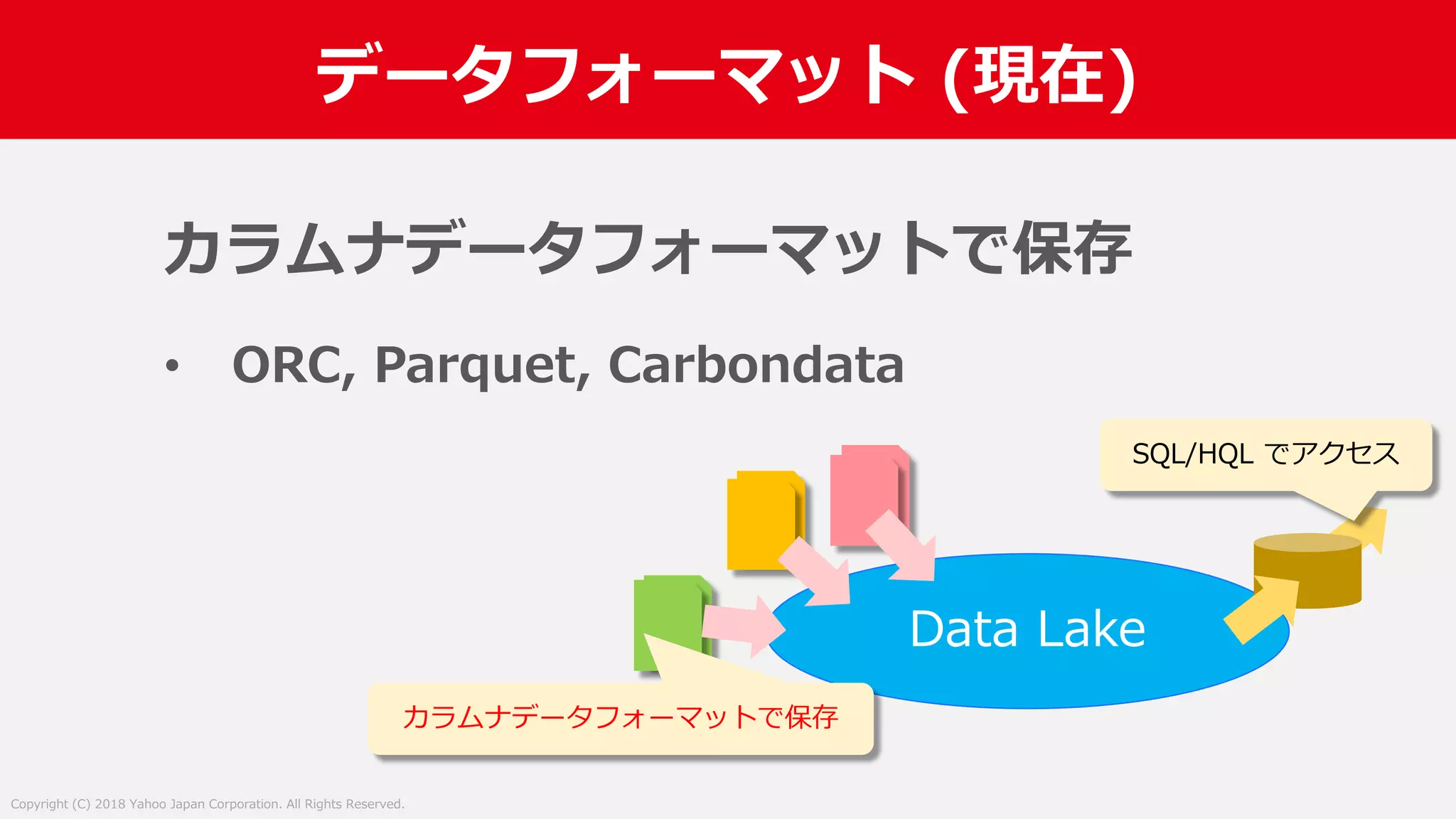

データフォーマット (現在)
カラムナデータフォーマットで保存
• ORC, Parquet, Carbondata
Data Lake
カラムナデータフォーマットで保存

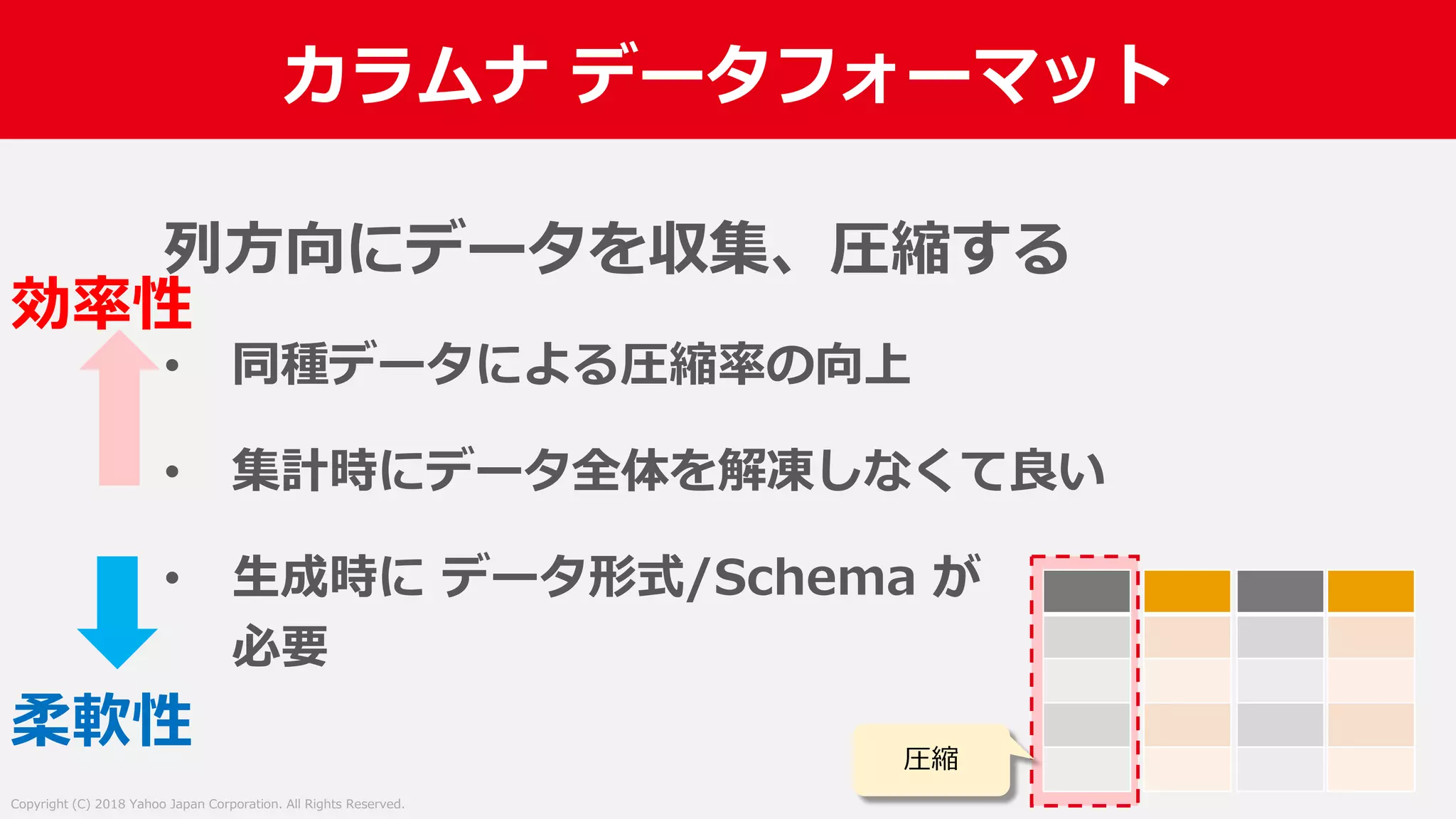

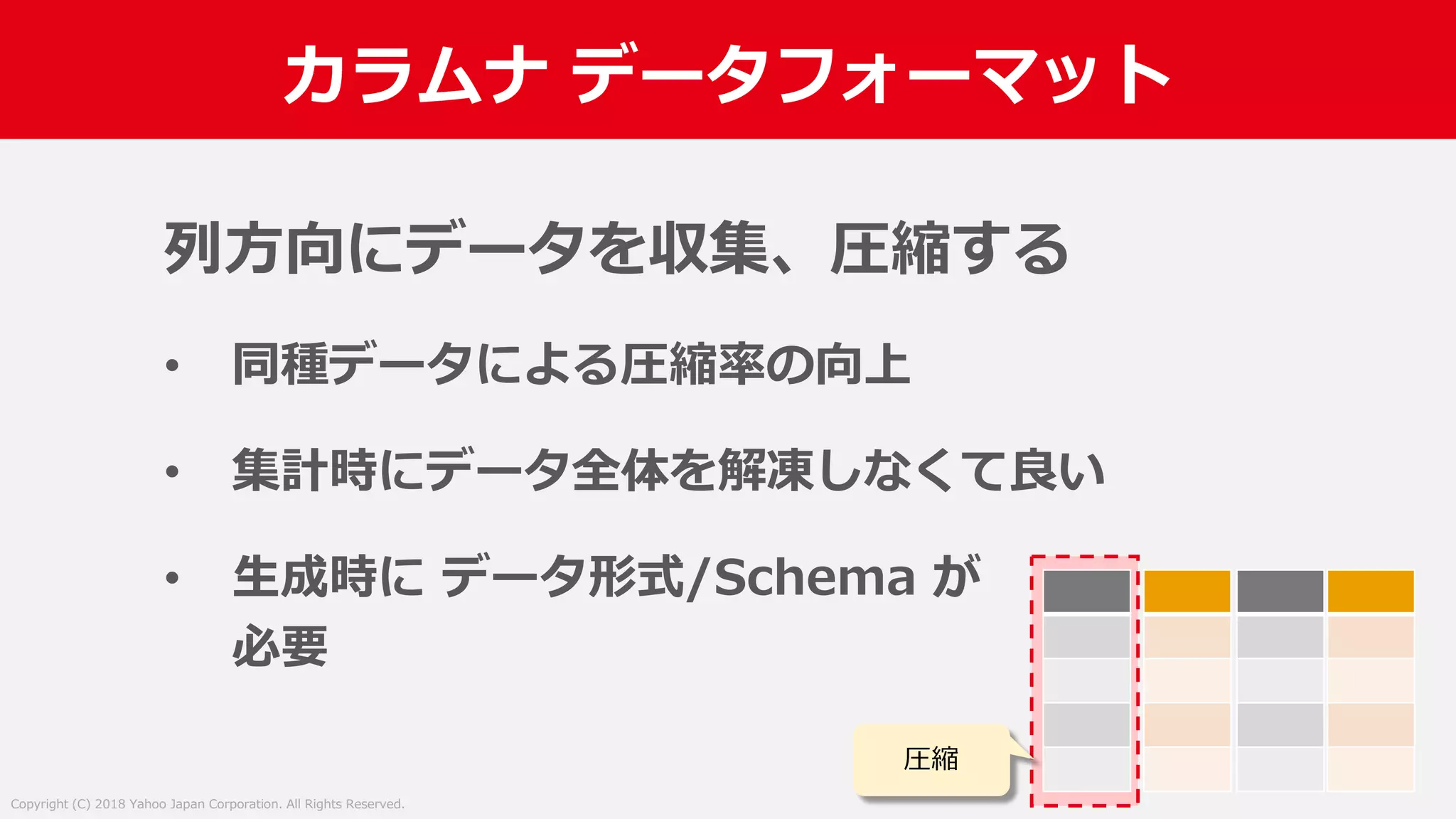

カラムナデータフォーマット
列方向にデータを収集、圧縮する
• 同種データによる圧縮率の向上
• 集計時にデータ全体を解凍しなくて良い
• 生成時にデータ形式/Schema が
必要
圧縮

カラムナデータフォーマット
列方向にデータを収集、圧縮する
• 同種データによる圧縮率の向上
• 集計時にデータ全体を解凍しなくて良い
• 生成時にデータ形式/Schema が
必要
圧縮
効率性
柔軟性

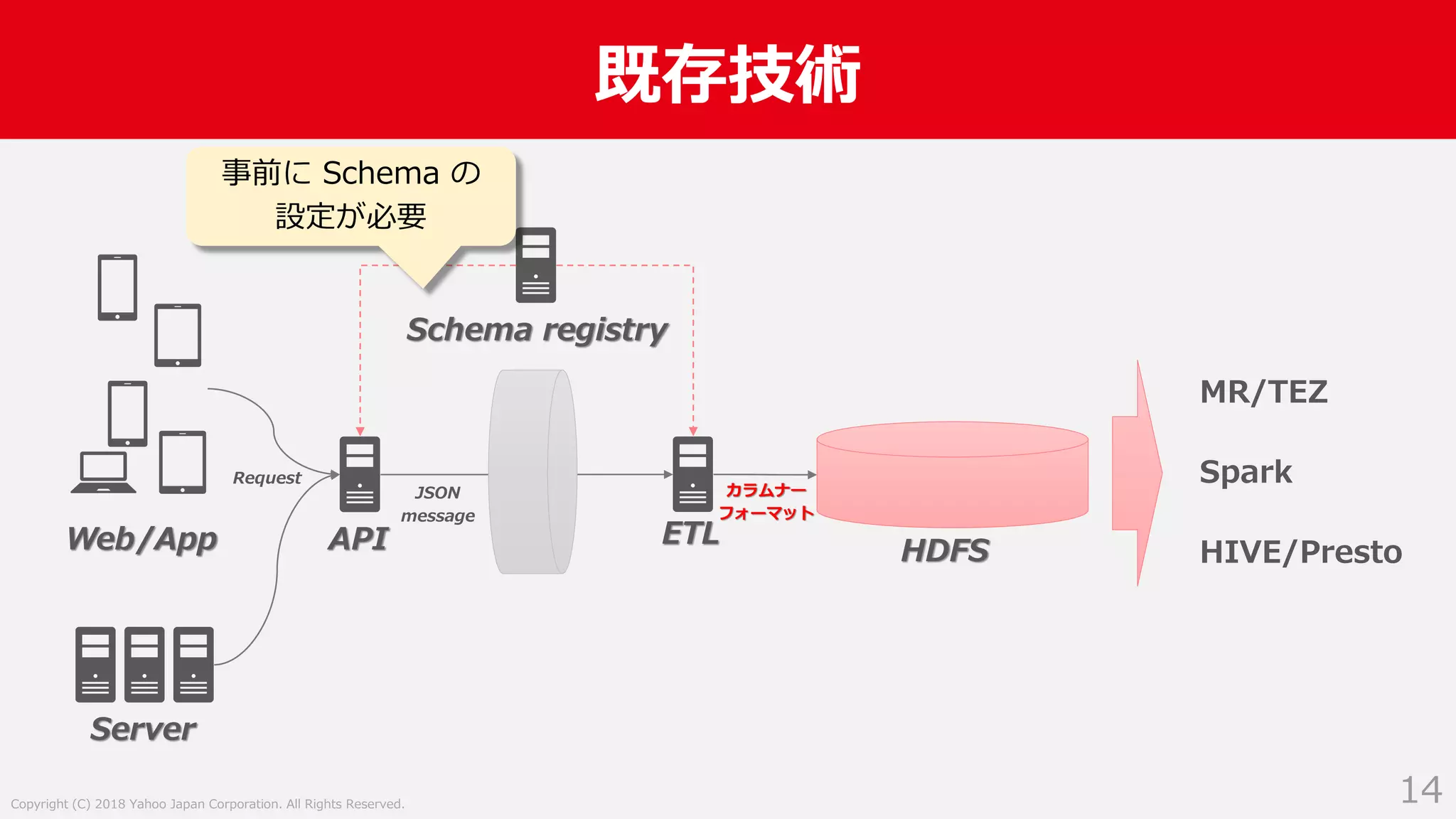

既存技術
14
Server
APIWeb/App
Request
JSON
message
Schema registry
ETL
HDFS
カラムナー
フォーマット
MR/TEZ
Spark
HIVE/Presto
事前に Schema の
設定が必要

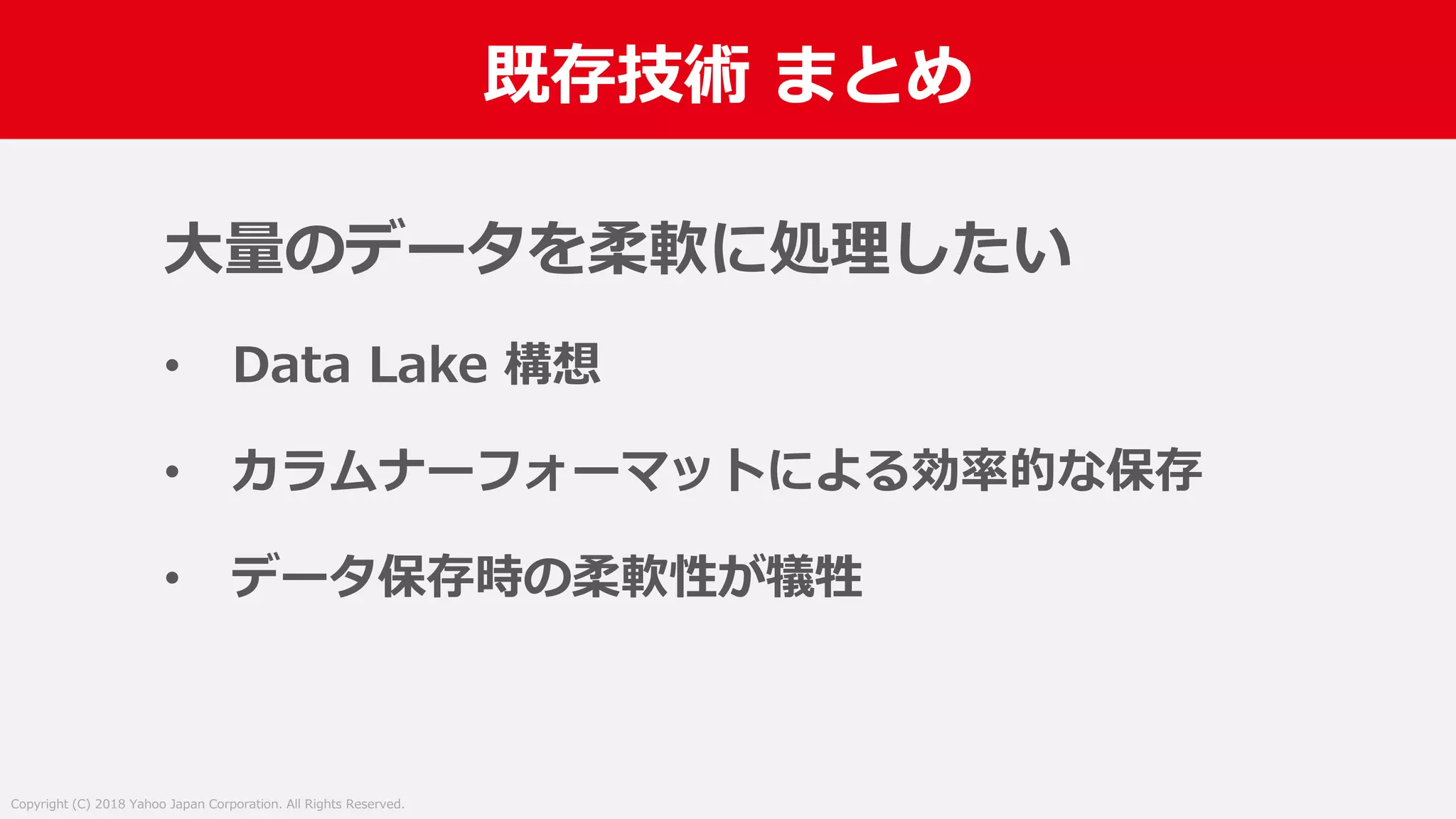

既存技術まとめ
大量のデータを柔軟に処理したい
• Data Lake 構想
• カラムナーフォーマットによる効率的な保存
• データ保存時の柔軟性が犠牲

ゴール設定

モチベーション

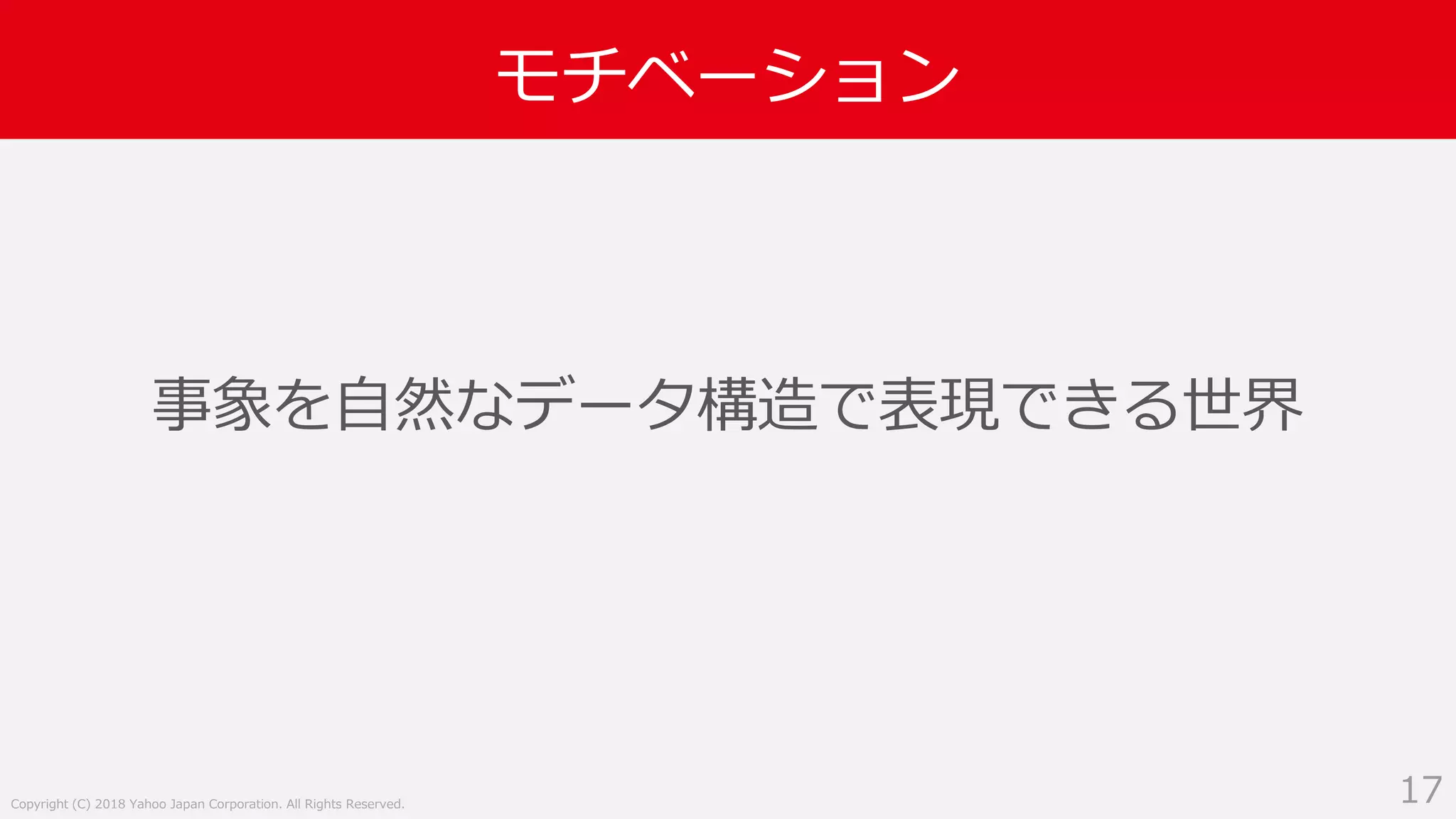

17
事象を自然なデータ構造で表現できる世界

目指すところ

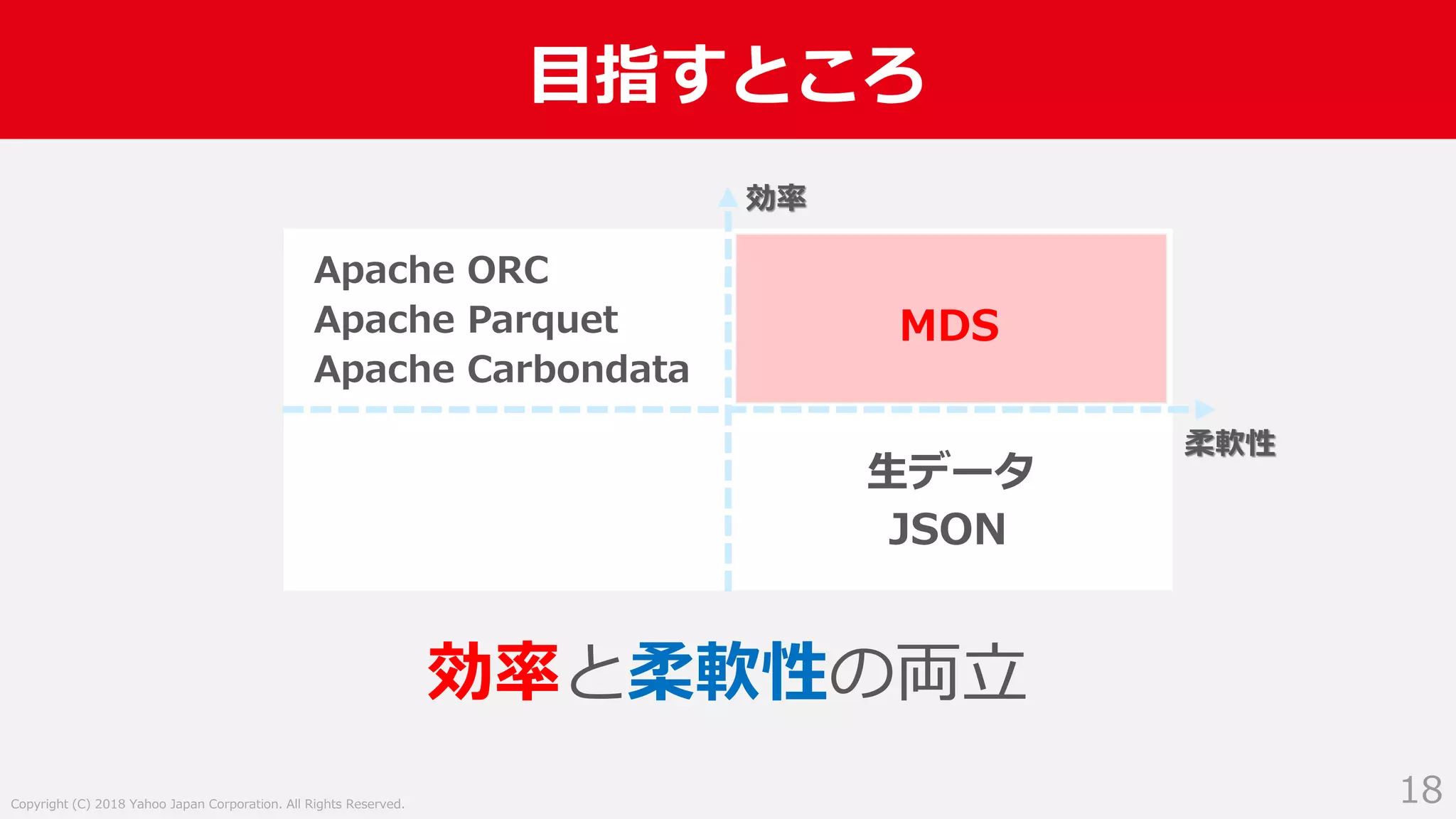

18
効率と柔軟性の両立
効率
柔軟性
JSON
Apache ORC
Apache Parquet
Apache Carbondata
MDS
生データ

効率

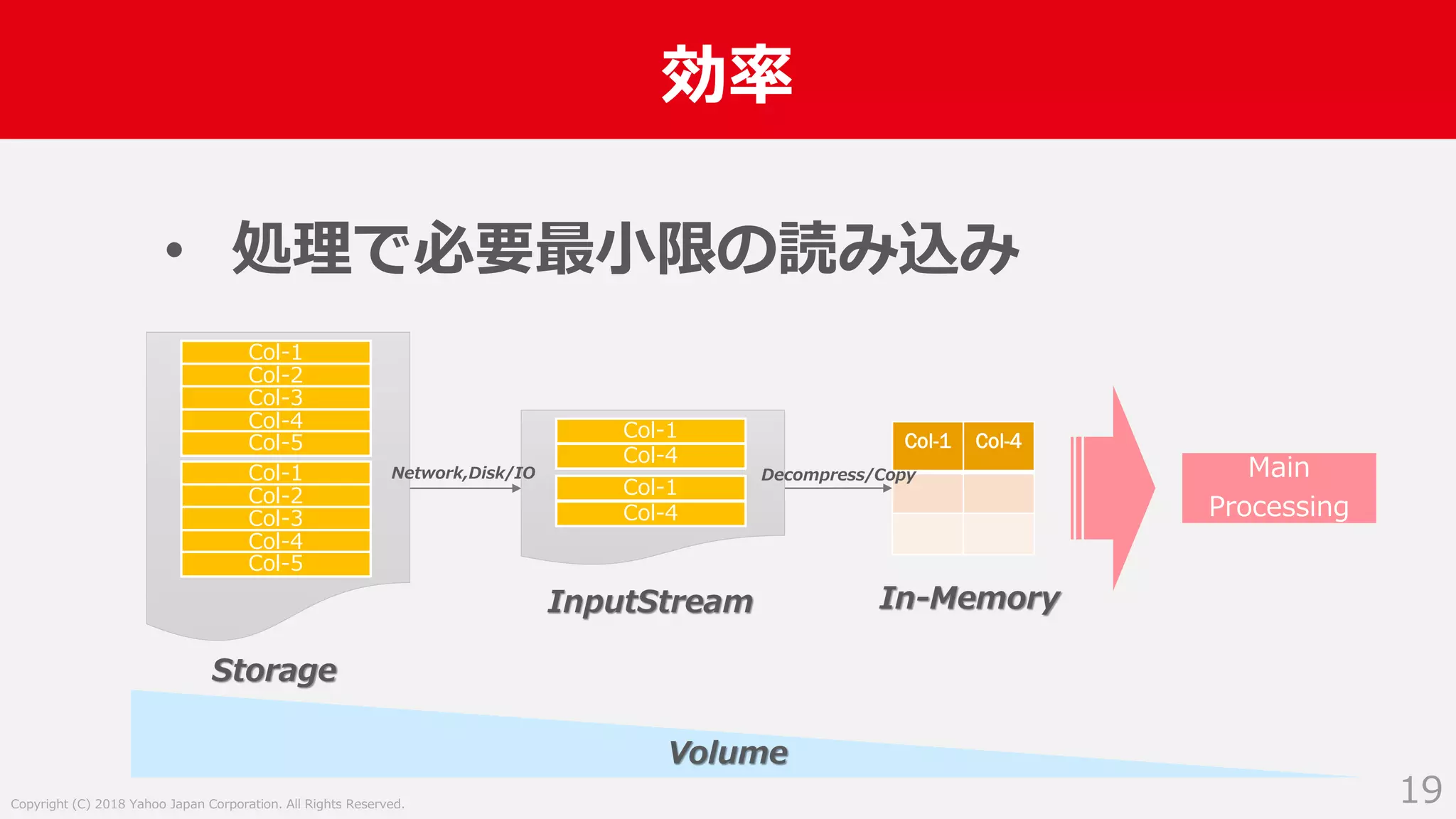

19
• 処理で必要最小限の読み込み
Storage
InputStream
Col-1 Col-4
In-Memory
Col-1
Col-2
Col-3
Col-4
Col-5
Col-1
Col-2
Col-3
Col-4
Col-5
Col-1
Col-4
Col-1
Col-4
Volume
Decompress/CopyNetwork,Disk/IO Main
Processing

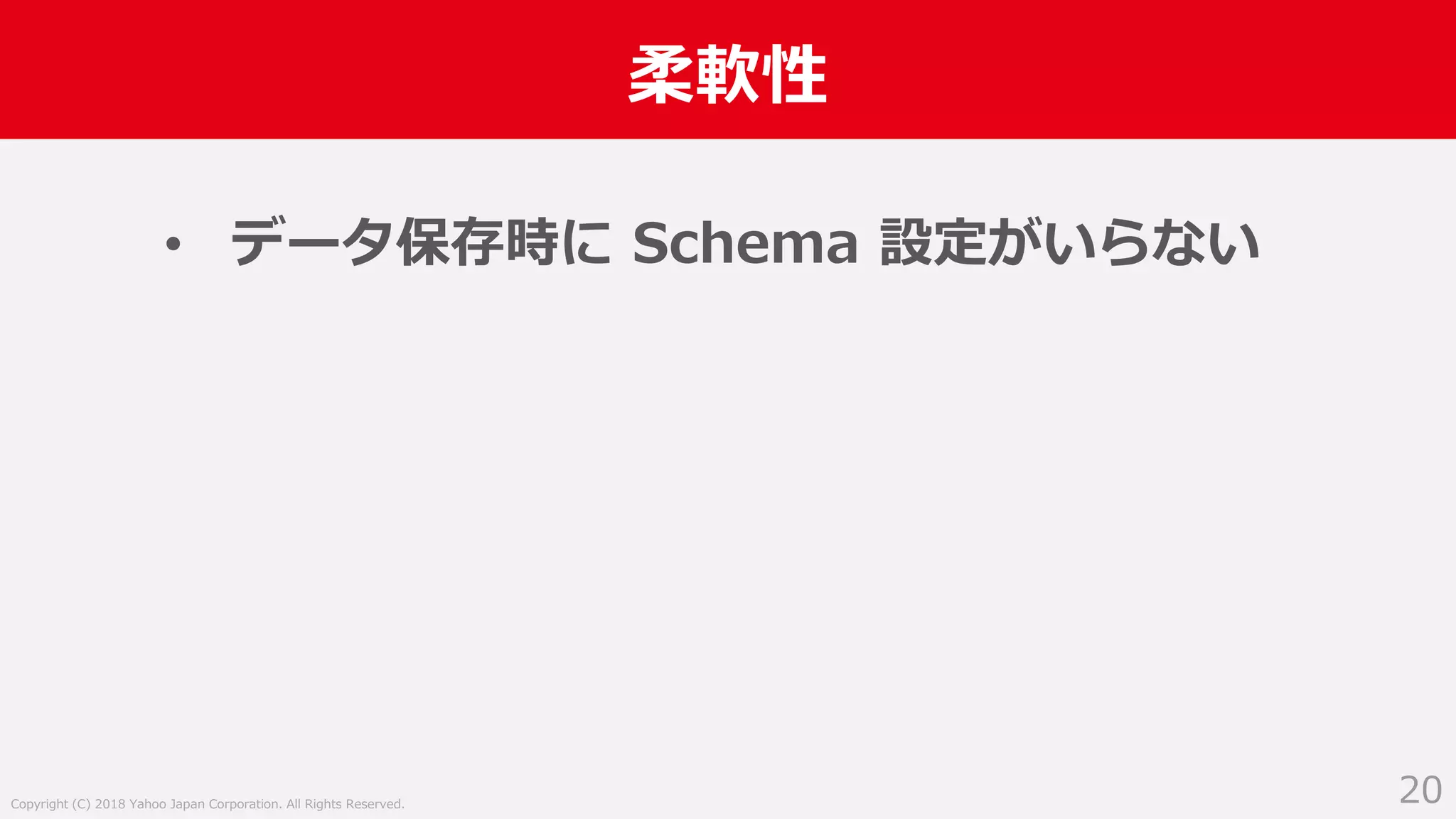

柔軟性
20
• データ保存時に Schema 設定がいらない

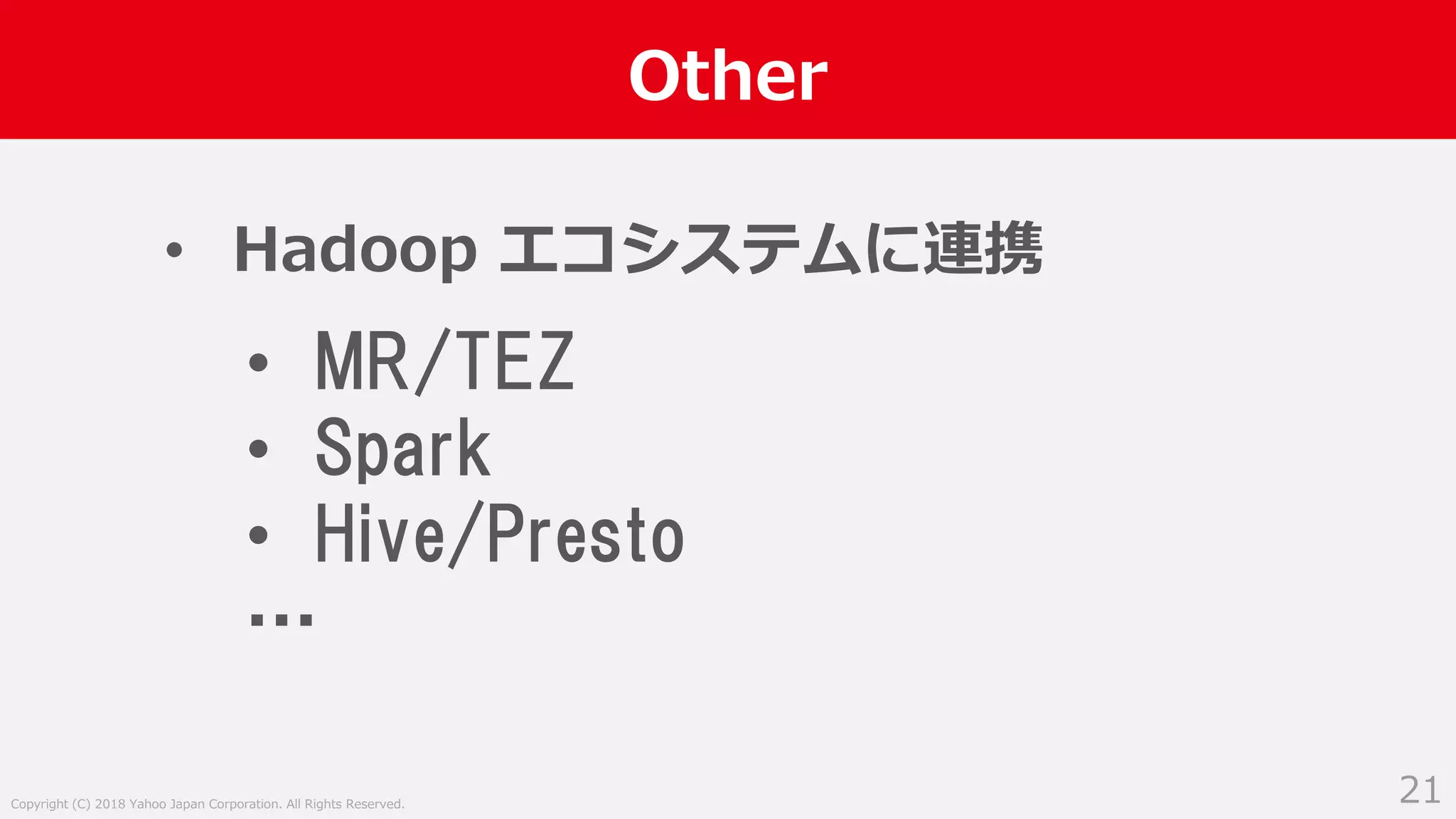

Other
21
• Hadoop エコシステムに連携
• MR/TEZ
• Spark
• Hive/Presto
…

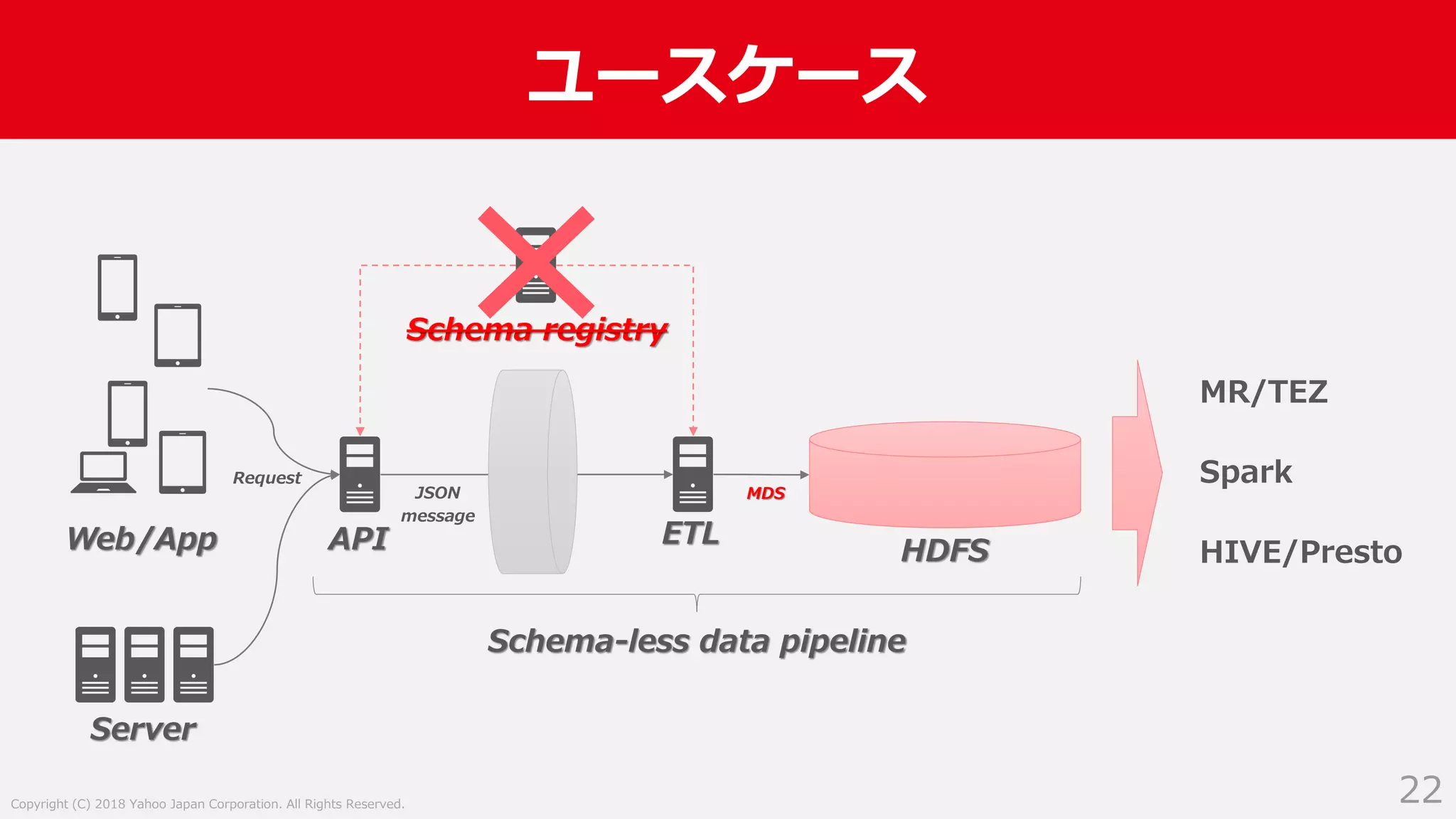

ユースケース
22
Server
APIWeb/App
Request
JSON
message
Schema registry
ETL
Schema-less data pipeline
HDFS
MDS
MR/TEZ
Spark
HIVE/Presto

構成

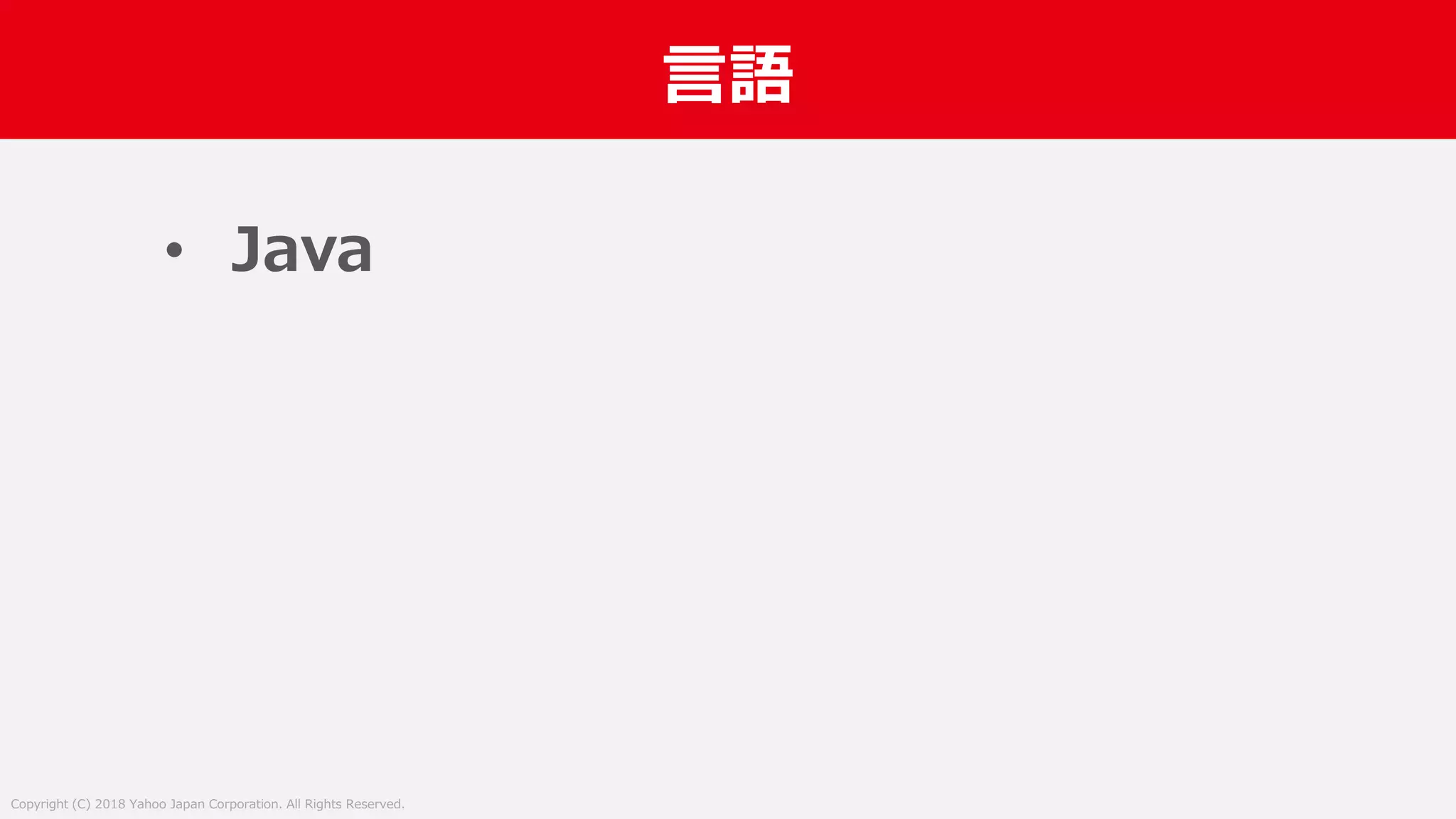

言語
• Java

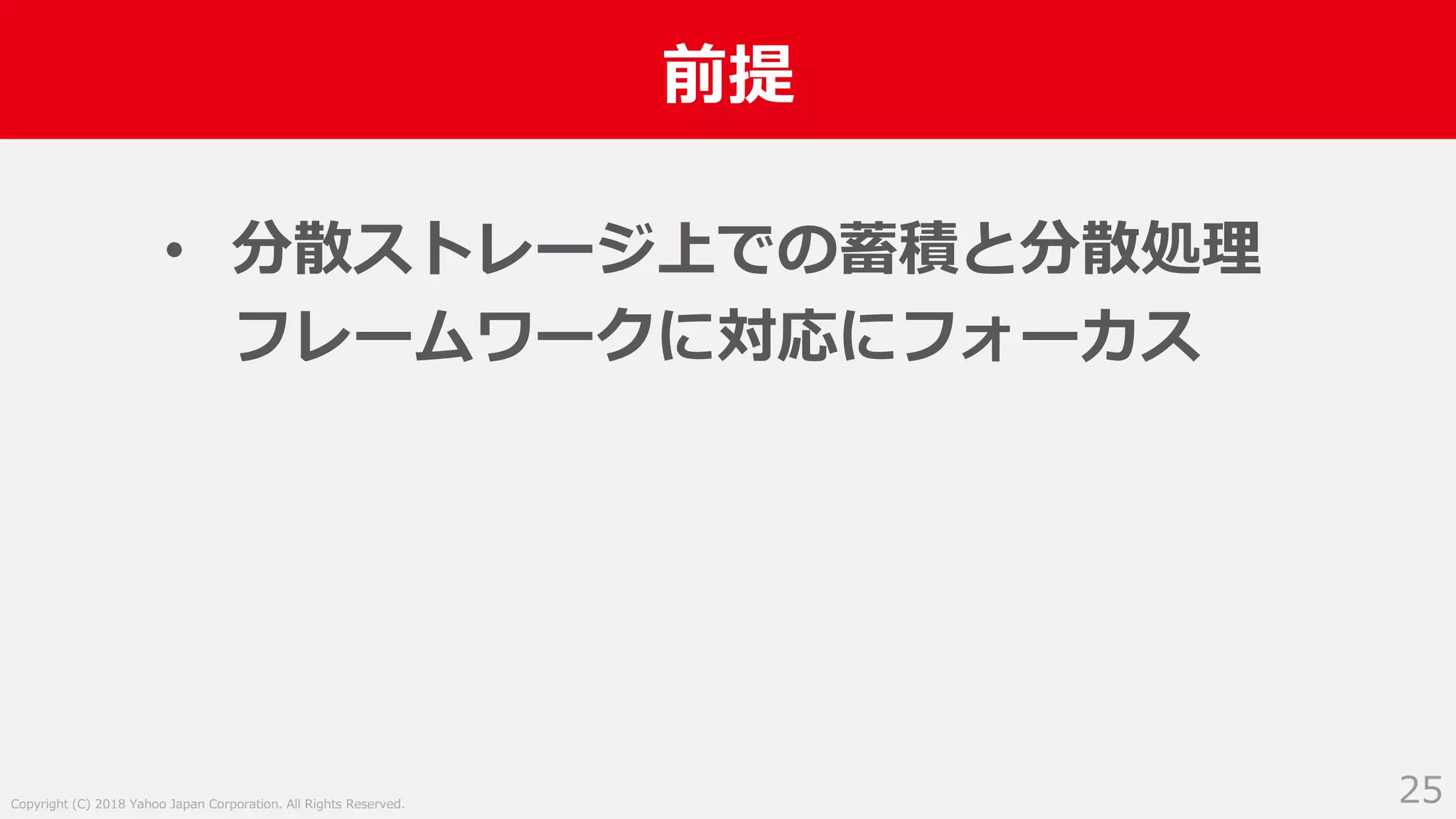

前提
25
• 分散ストレージ上での蓄積と分散処理
フレームワークに対応にフォーカス

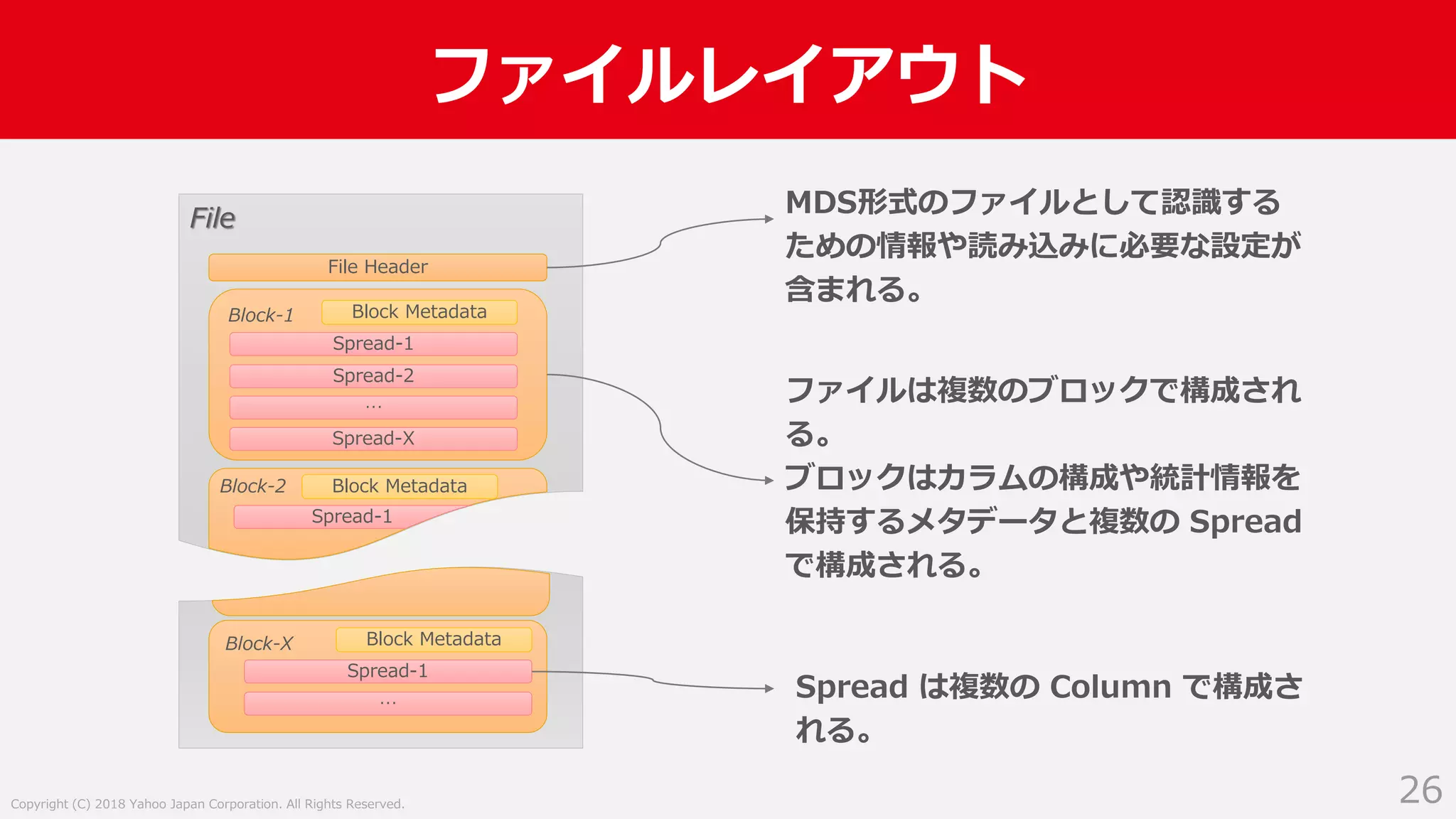

ファイルレイアウト
26
File
File Header
Block-1
Block-X
Block Metadata
Spread-1
Spread-2
…
Spread-X
Block-2
Block Metadata
Spread-1
…
MDS形式のファイルとして認識する
ための情報や読み込みに必要な設定が
含まれる。
ファイルは複数のブロックで構成され
る。
ブロックはカラムの構成や統計情報を
保持するメタデータと複数の Spread
で構成される。
Spread は複数の Column で構成さ
れる。
Block Metadata
Spread-1

Spread
27
Root Spread
Child Spread
Child Spread
Root
ColColCol
Col Col Col
Col Col

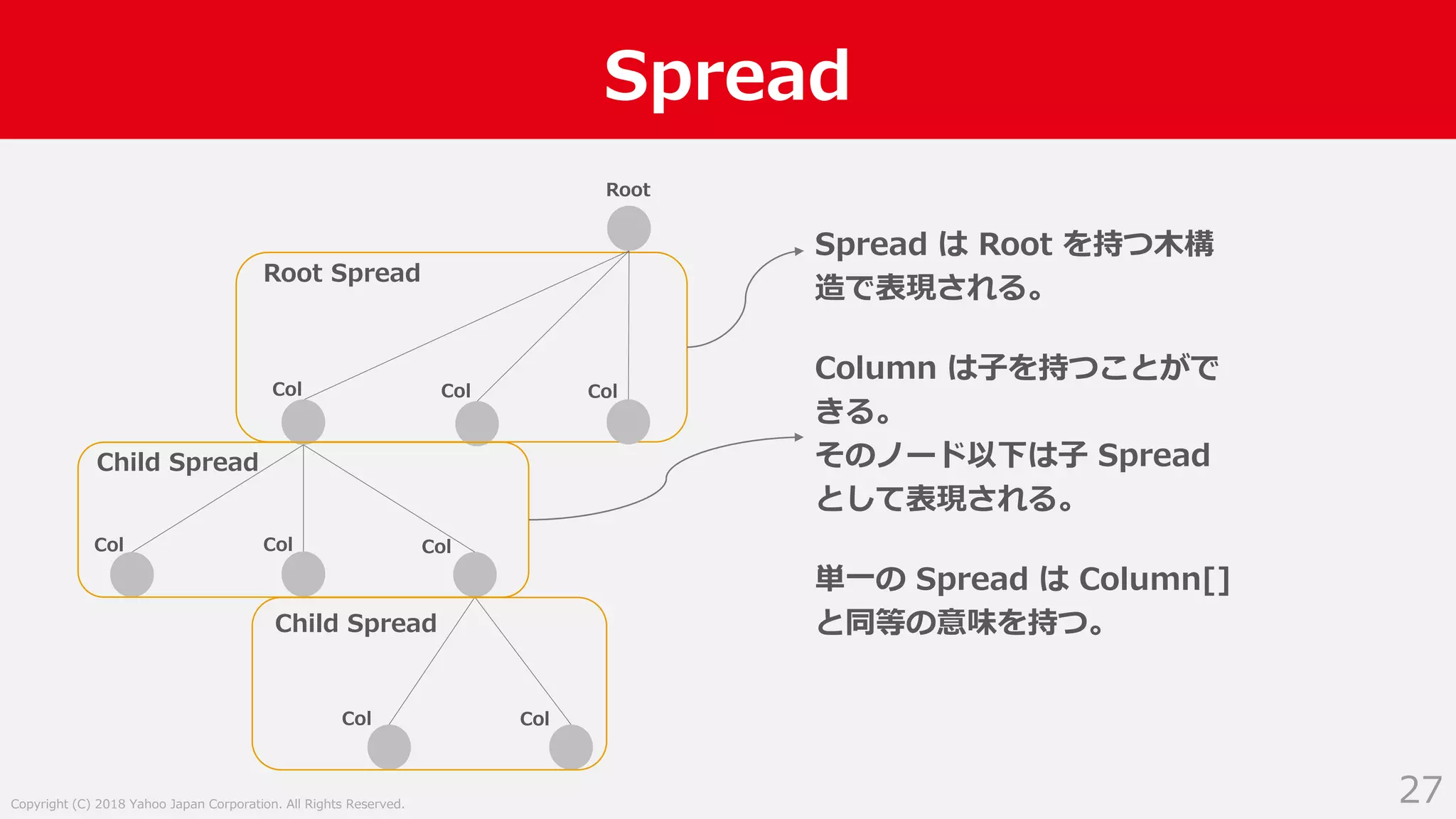

Spread は Root を持つ木構
造で表現される。
Column は子を持つことがで
きる。
そのノード以下は子 Spread
として表現される。
単一の Spread は Column[]
と同等の意味を持つ。

Column

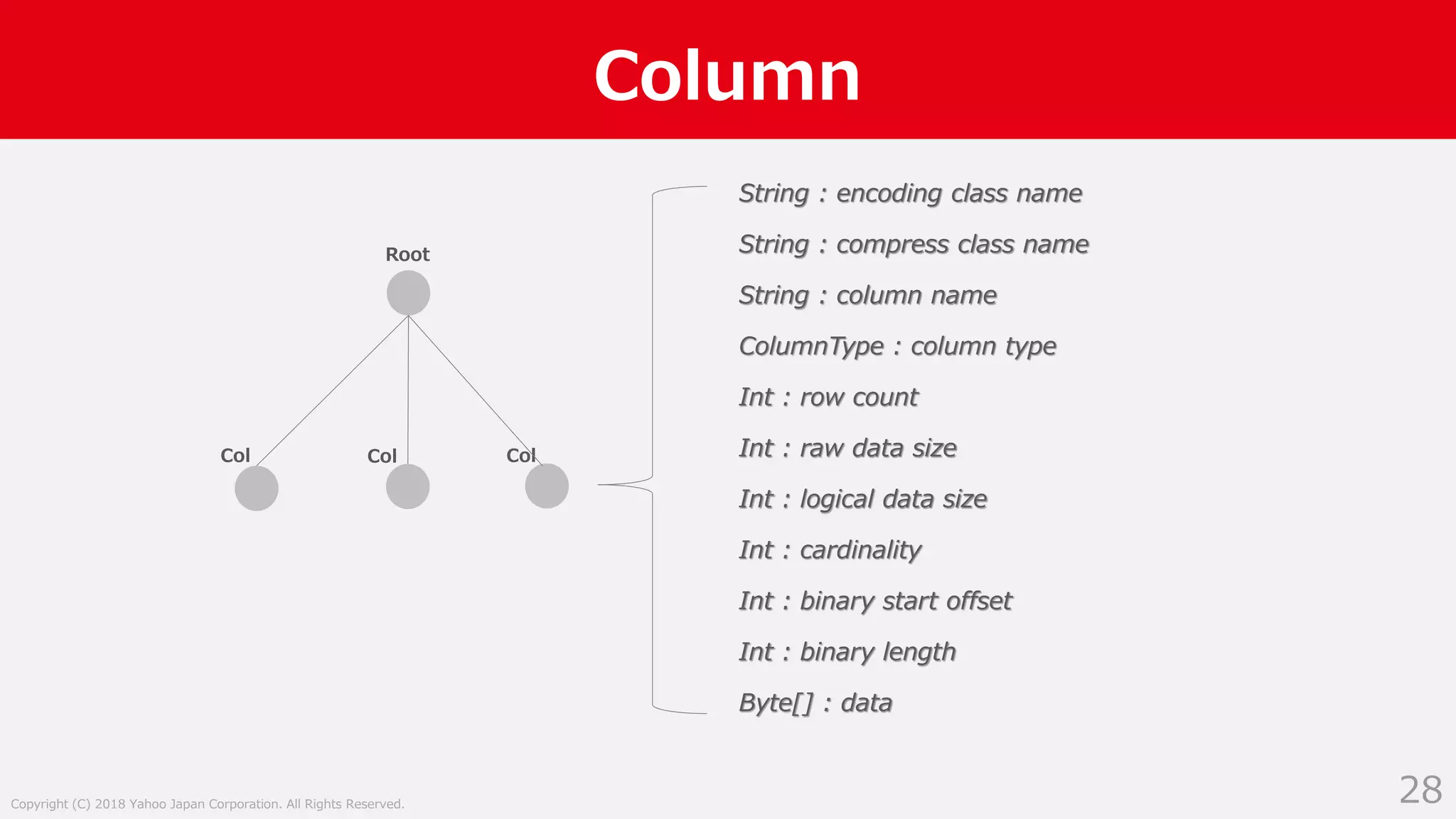

28
ColCol
Root
String : encoding class name
String : compress class name
String : column name
ColumnType : column type
Int : row count
Int : raw data size
Int : logical data size
Int : cardinality
Int : binary start offset
Int : binary length
Byte[] : data
Col

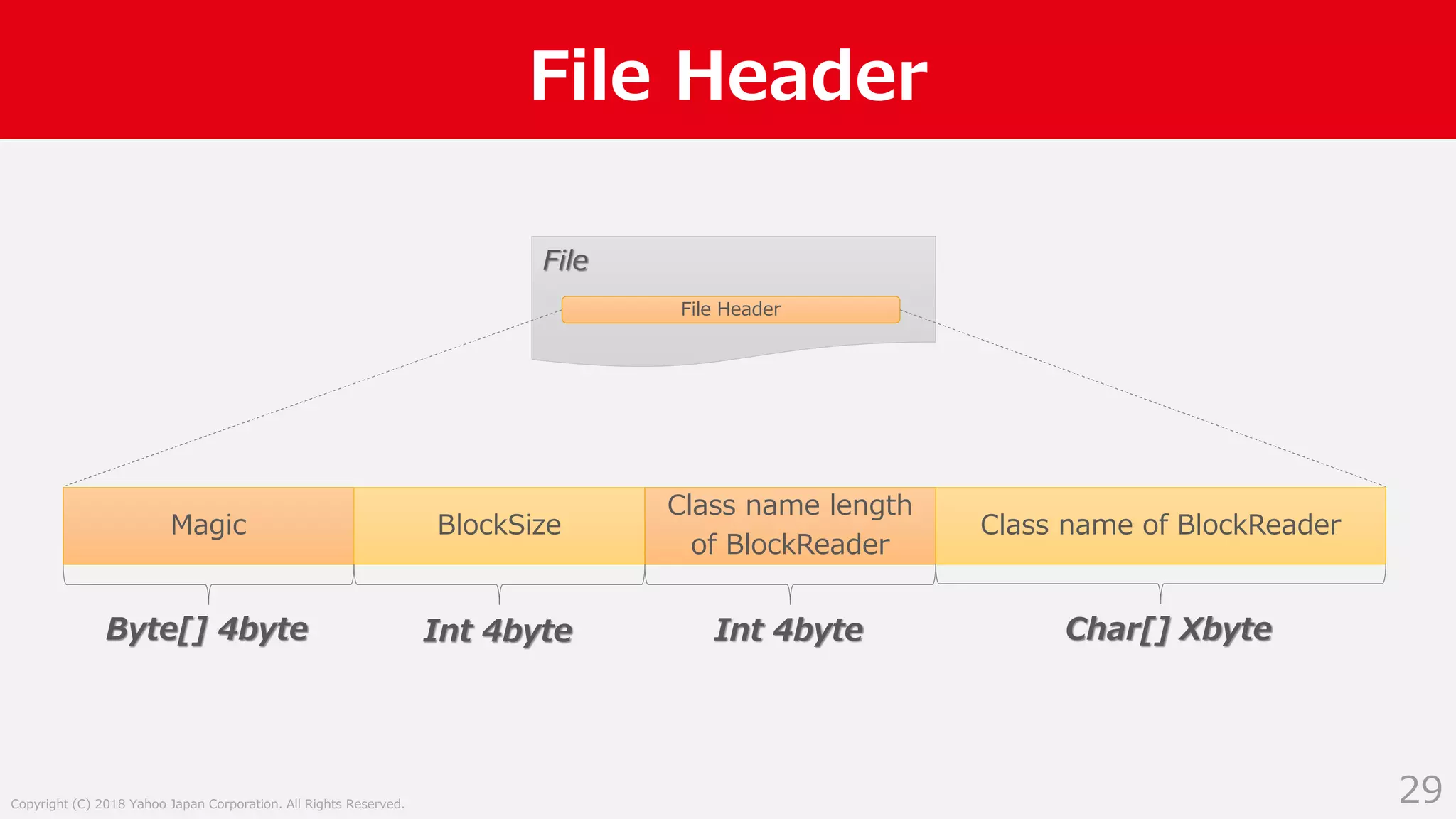

File Header
29
File
File Header
Magic
Byte[] 4byte
BlockSize
Int 4byte
Class name length
of BlockReader
Int 4byte
Class name of BlockReader
Char[] Xbyte

Block

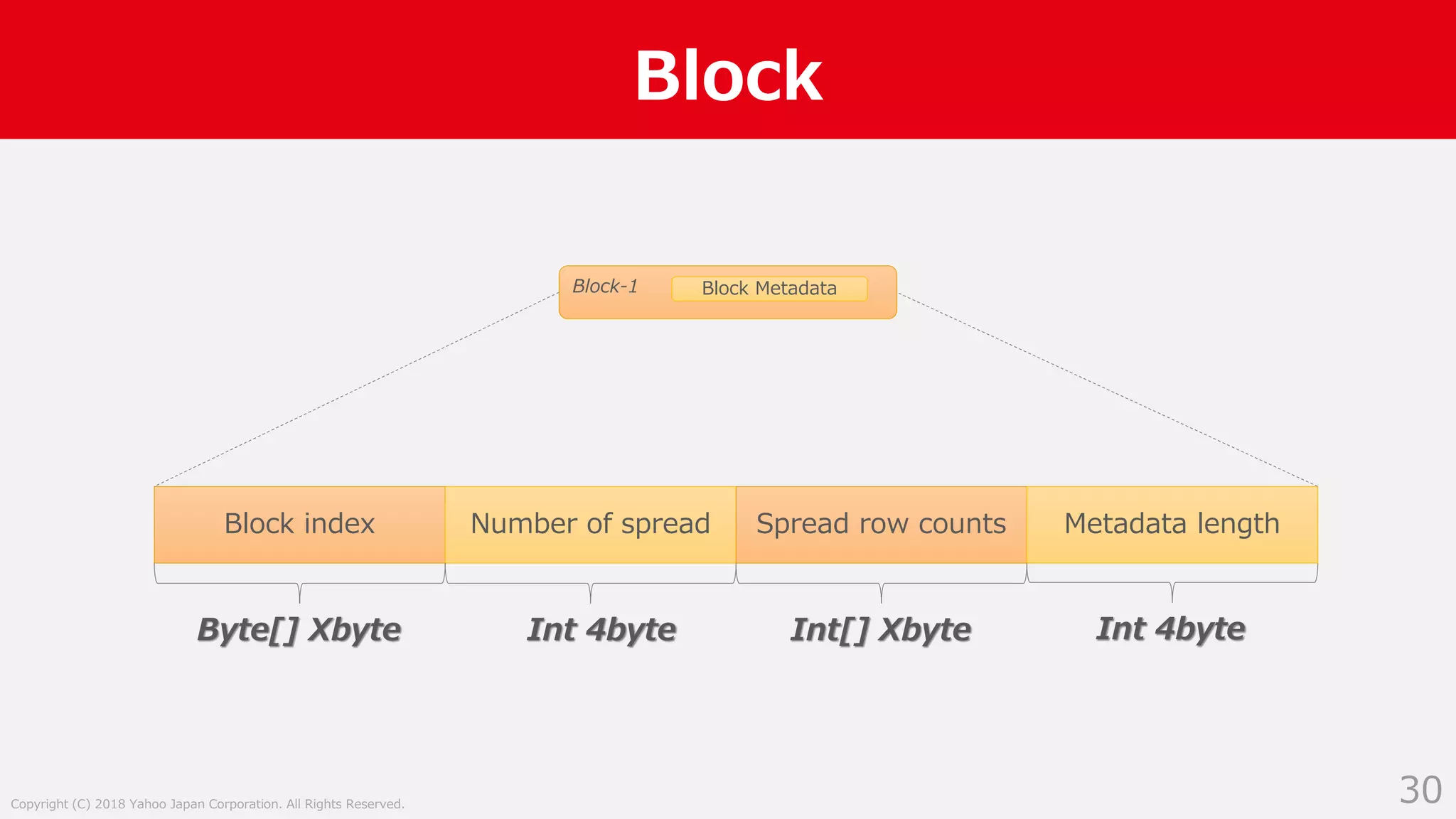

30
Block-1 Block Metadata
Block index Number of spread Spread row counts
Byte[] Xbyte Int 4byte Int[] Xbyte
Metadata length
Int 4byte

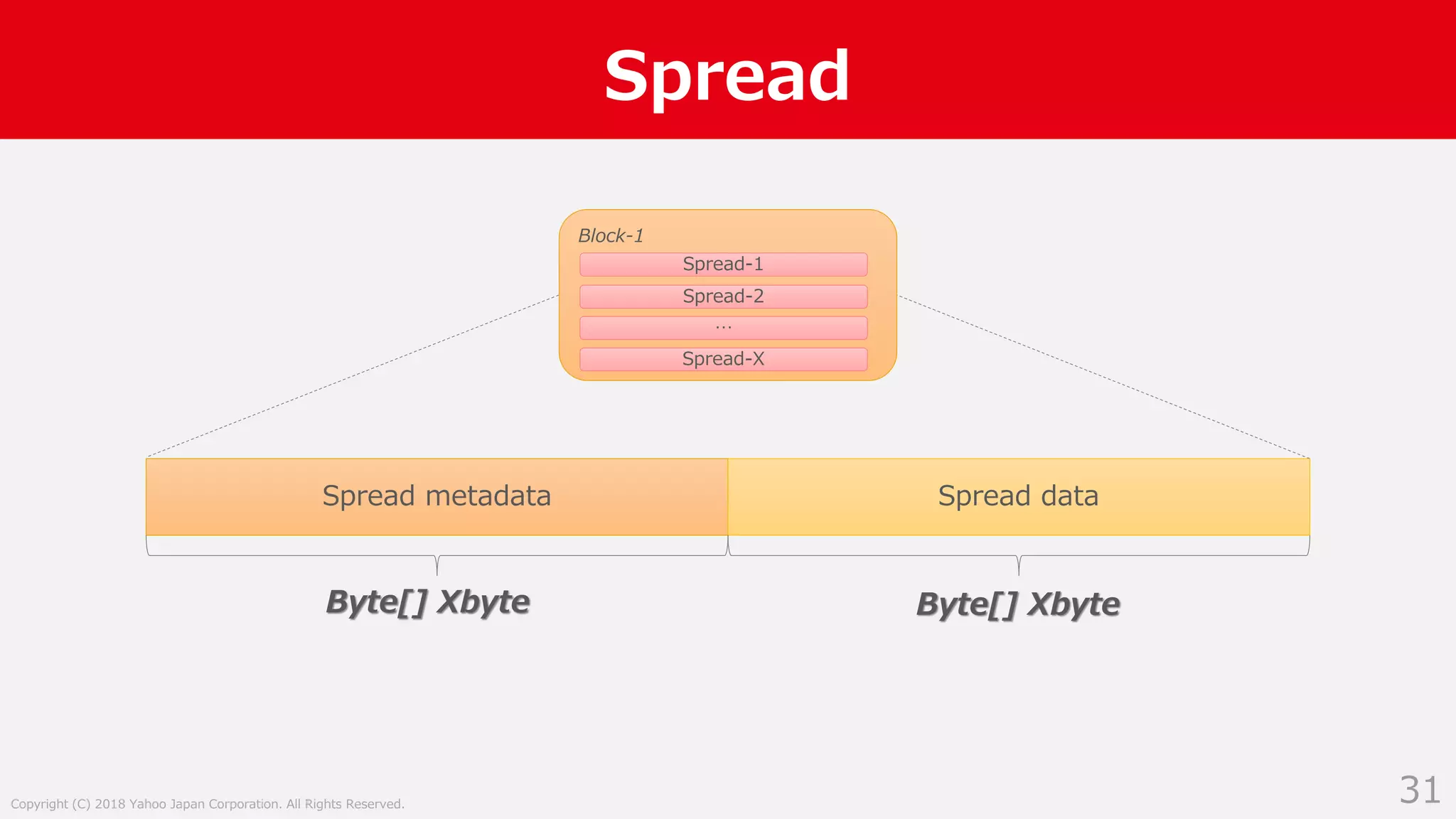

Spread
31
Spread metadata Spread data
Byte[] Xbyte Byte[] Xbyte
Block-1
Spread-1
Spread-2
…
Spread-X

MDSReaderMDSWriter

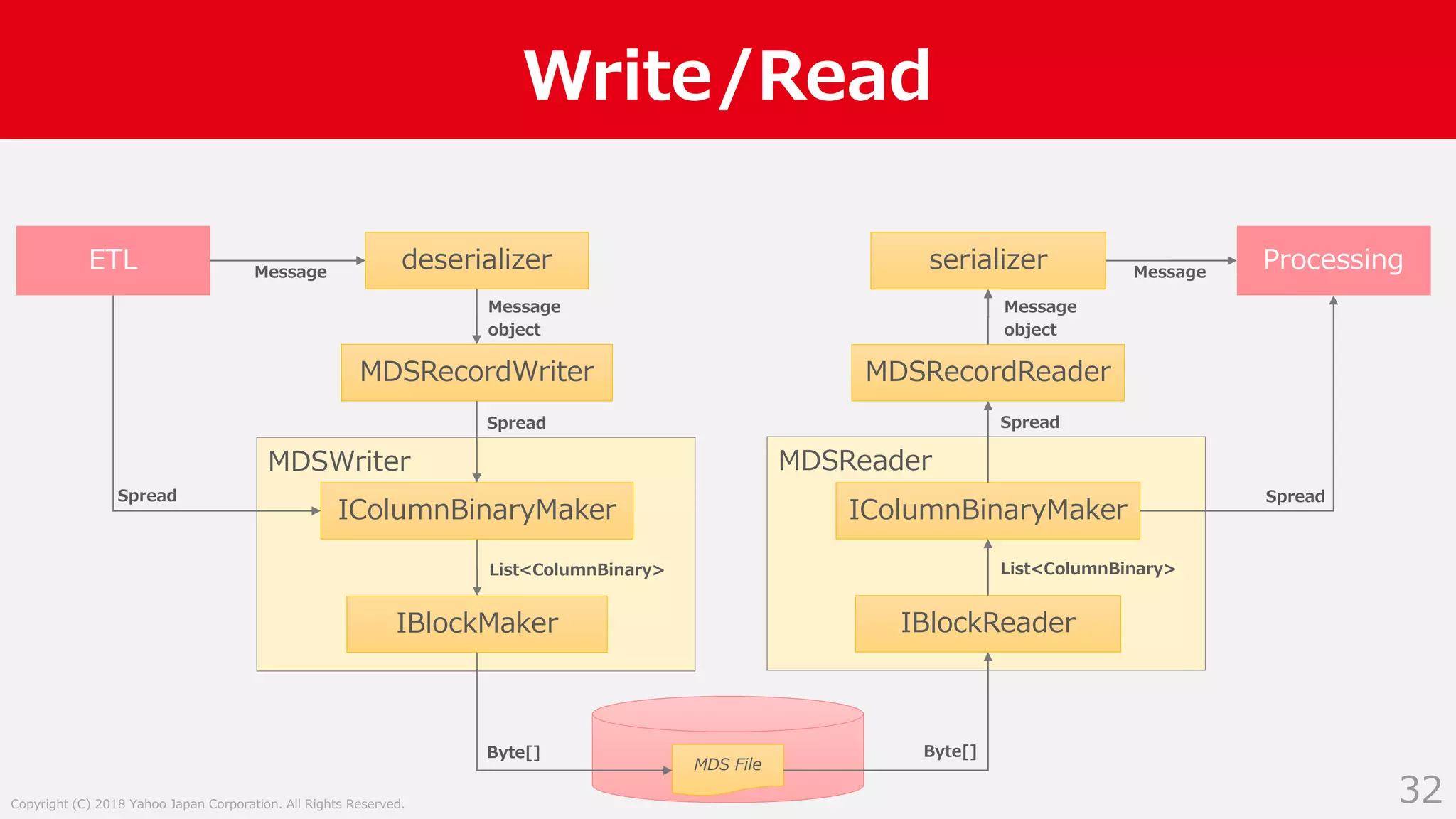

Write/Read
32
deserializer
Message
object
IBlockMaker
List<ColumnBinary>
IColumnBinaryMaker
MDSRecordWriter
Spread
MDS File
Byte[]
IBlockReader
IColumnBinaryMaker
List<ColumnBinary>
MDSRecordReader
Spread
serializer
Message
object
Byte[]
ProcessingETL
Spread
MessageMessage
Spread

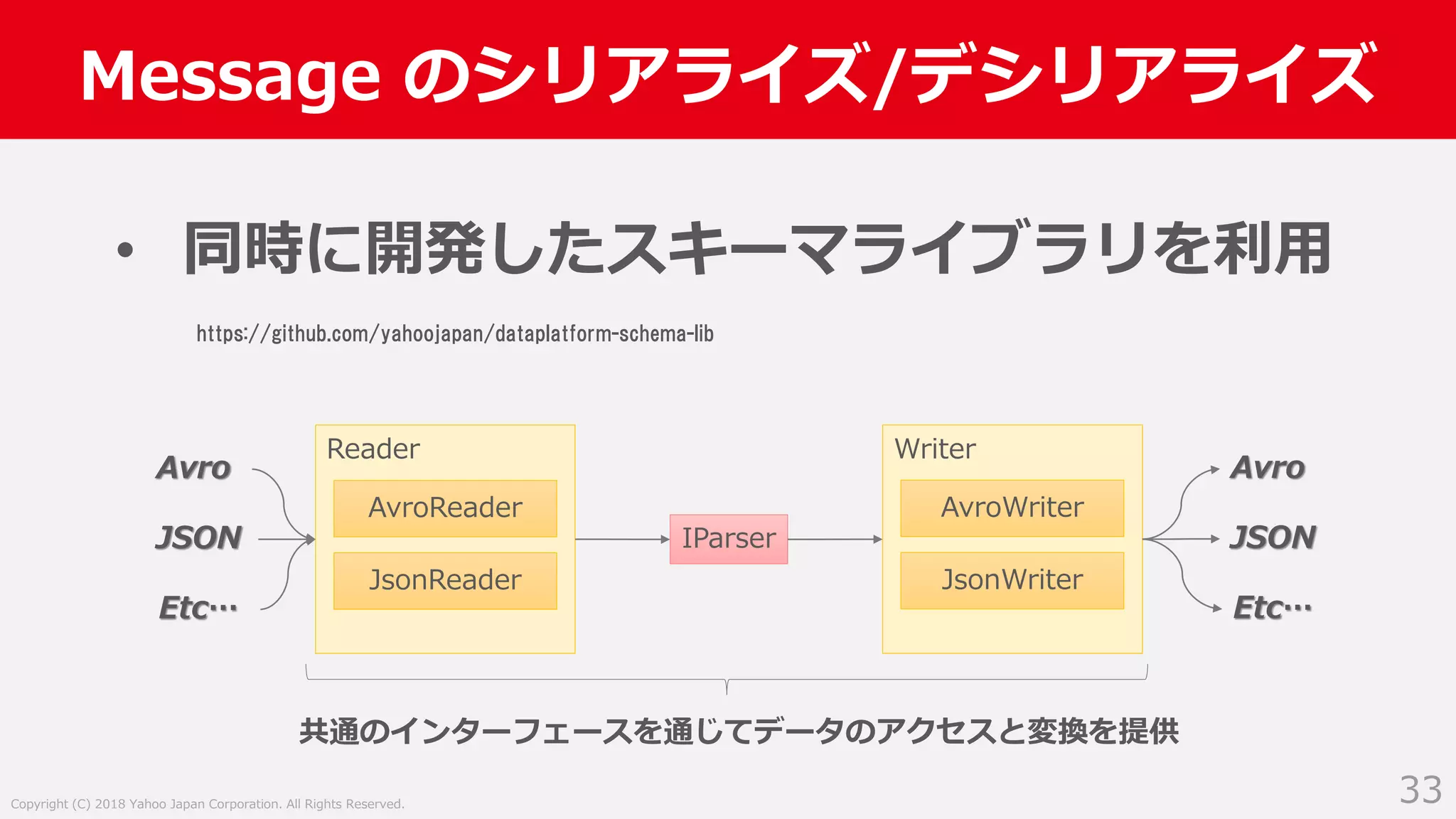

Message のシリアライズ/デシリアライズ
33
• 同時に開発したスキーマライブラリを利用
https://github.com/yahoojapan/dataplatform-schema-lib
IParser
Reader
Avro
JSON
Etc…
AvroReader
JsonReader
Writer
AvroWriter
JsonWriter
Avro
JSON
Etc…
共通のインターフェースを通じてデータのアクセスと変換を提供

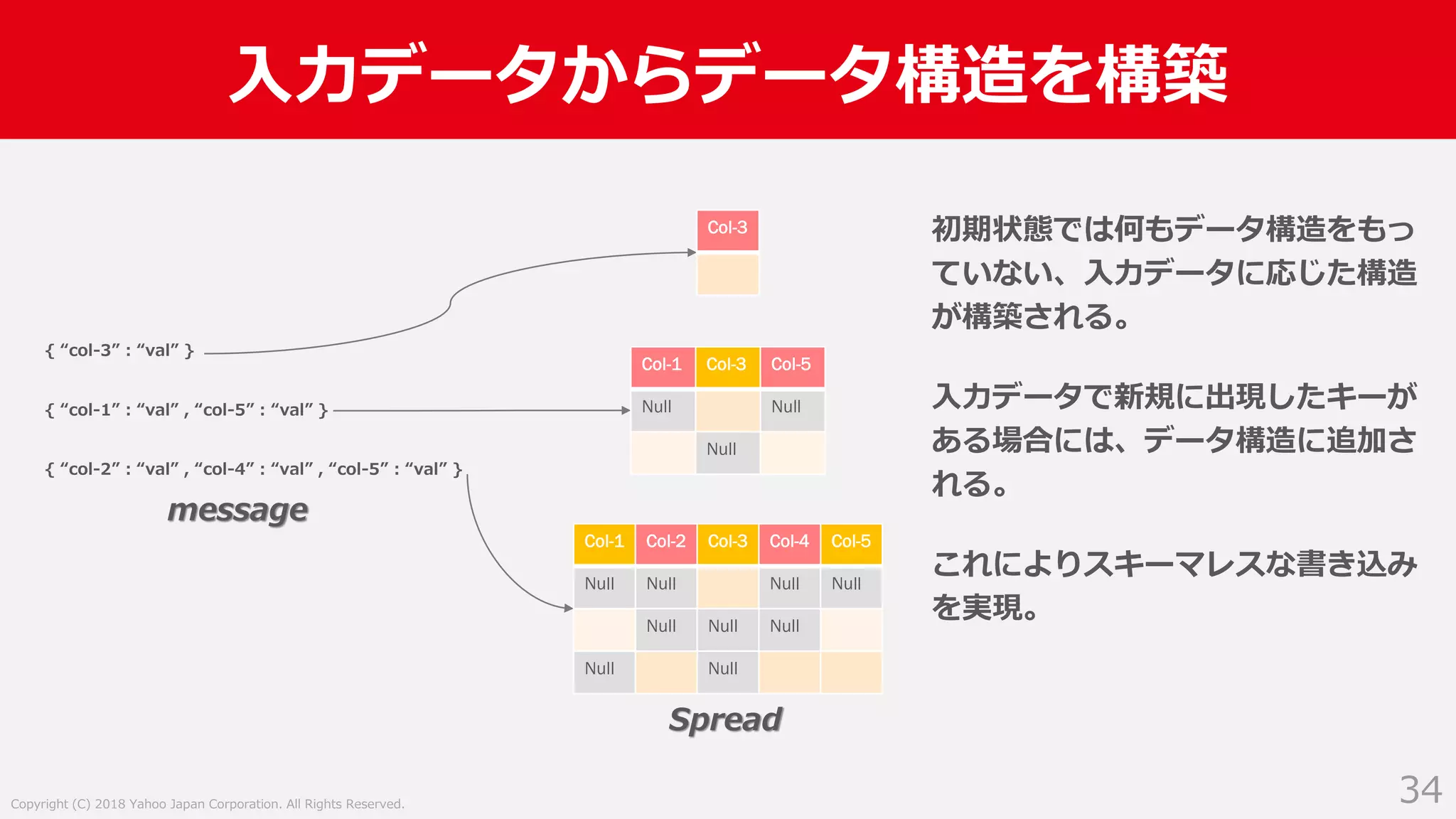

入力データからデータ構造を構築
34
message
Spread
{ “col-3” : “val” }
{ “col-1” : “val” , “col-5” : “val” }
{ “col-2” : “val” , “col-4” : “val” , “col-5” : “val” }
Col-3
Col-1 Col-3 Col-5
Null Null
Null
Col-1 Col-2 Col-3 Col-4 Col-5
Null Null Null Null
Null Null Null
Null Null
初期状態では何もデータ構造をもっ
ていない、入力データに応じた構造
が構築される。
入力データで新規に出現したキーが
ある場合には、データ構造に追加さ
れる。
これによりスキーマレスな書き込み
を実現。

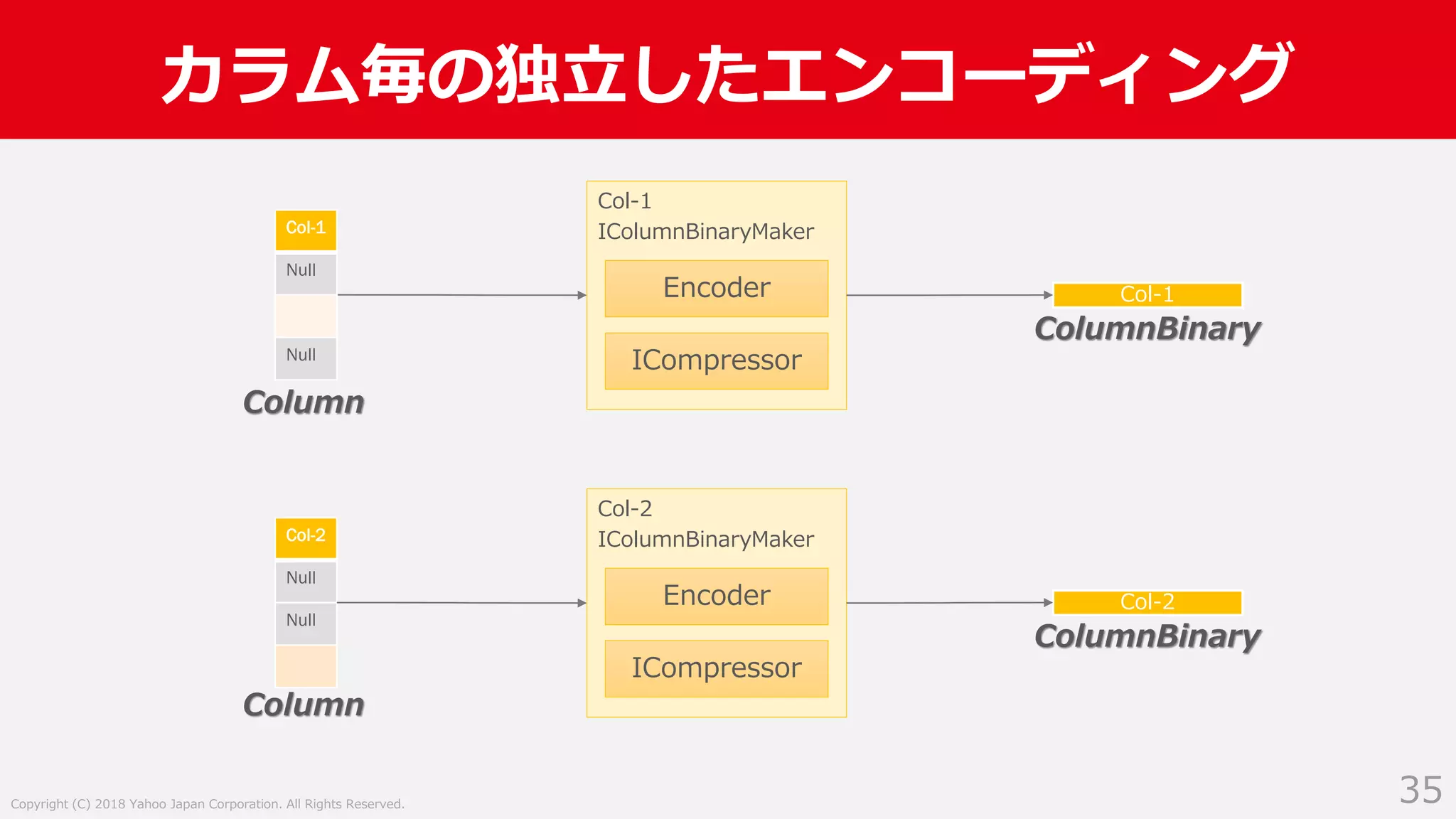

カラム毎の独立したエンコーディング
35
Column
Col-2
Null
Null
Col-1
IColumnBinaryMaker
Encoder
ICompressor
Col-1
ColumnBinary
Col-2
IColumnBinaryMaker
Encoder
ICompressor
Col-2
ColumnBinary
Column
Col-1
Null
Null

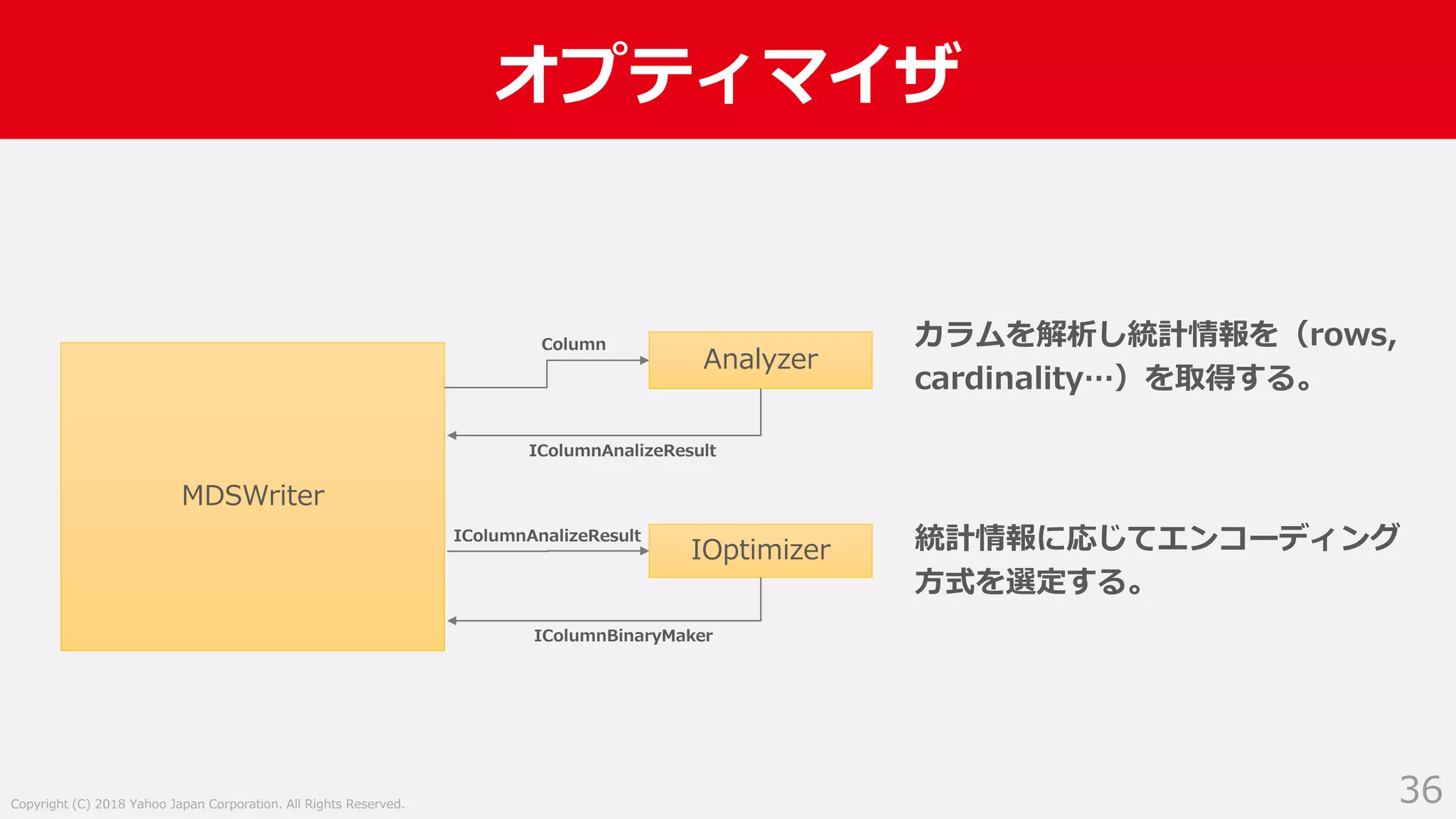

オプティマイザ
36
MDSWriter
Analyzer
Column
IColumnAnalizeResult
IOptimizer
IColumnAnalizeResult
IColumnBinaryMaker
カラムを解析し統計情報を（rows,
cardinality…）を取得する。
統計情報に応じてエンコーディング
方式を選定する。

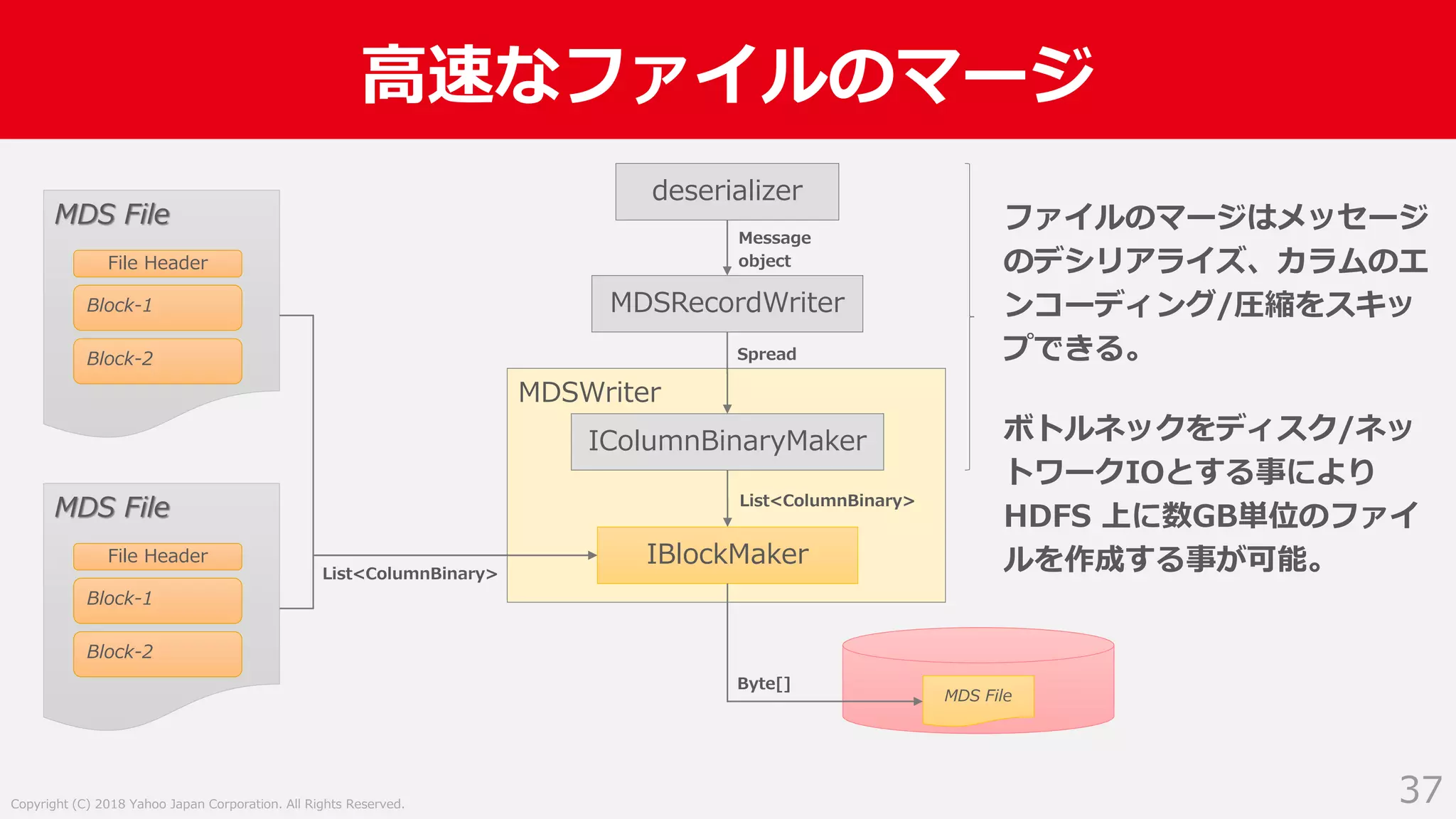

高速なファイルのマージ
37
MDS File
File Header
Block-1
Block-2
MDS File
File Header
Block-1
Block-2
MDSWriter
deserializer
Message
object
IBlockMaker
List<ColumnBinary>
IColumnBinaryMaker
MDSRecordWriter
Spread
MDS File
Byte[]
List<ColumnBinary>
ファイルのマージはメッセージ
のデシリアライズ、カラムのエ
ンコーディング/圧縮をスキッ
プできる。
ボトルネックをディスク/ネッ
トワークIOとする事により
HDFS 上に数GB単位のファイ
ルを作成する事が可能。

Splitable

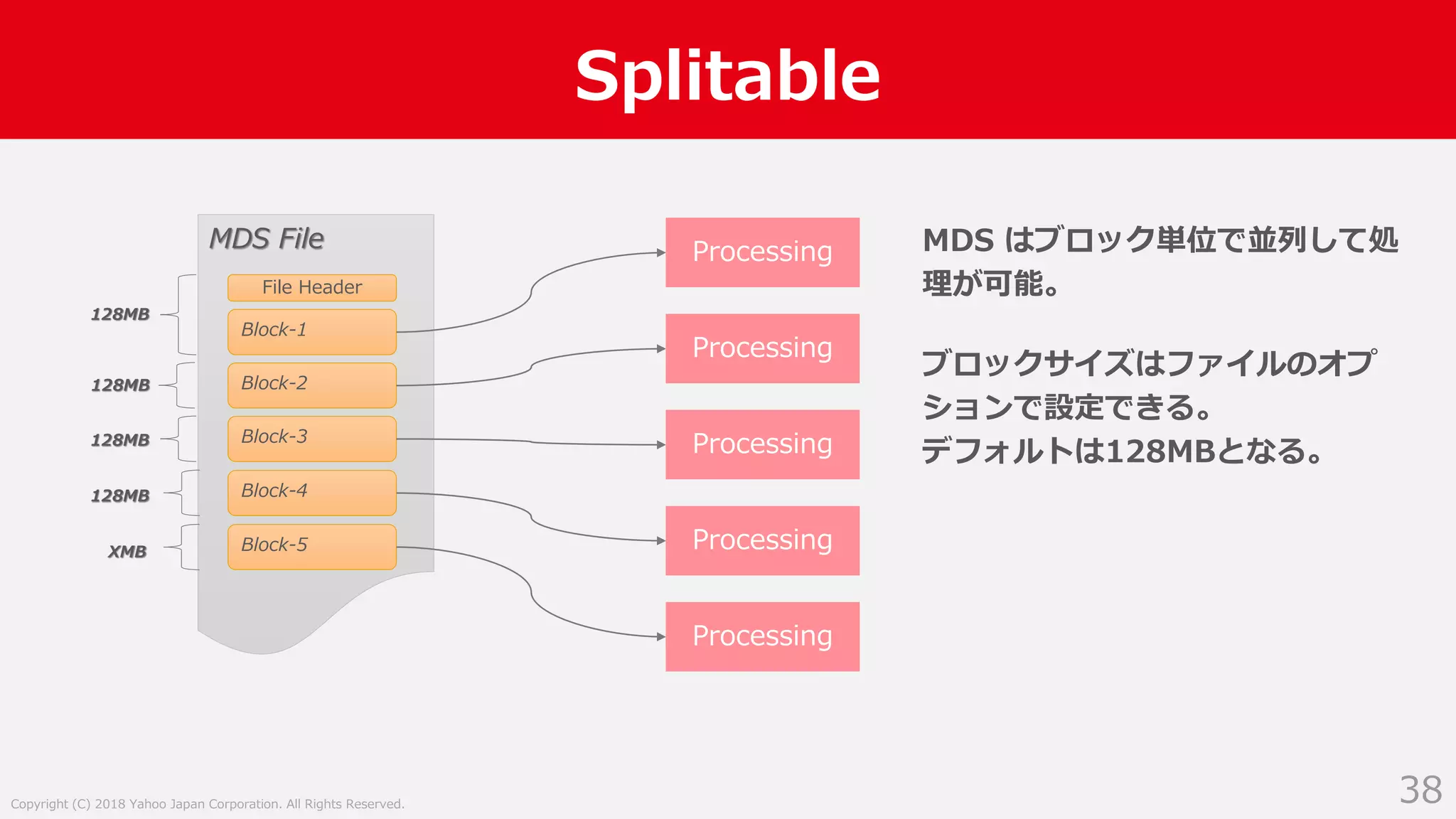

38
MDS File
File Header
Block-1
Block-2
Block-3
Block-4
Block-5
Processing
Processing
Processing
Processing
Processing MDS はブロック単位で並列して処
理が可能。
ブロックサイズはファイルのオプ
ションで設定できる。
デフォルトは128MBとなる。
128MB
128MB
128MB
128MB
XMB

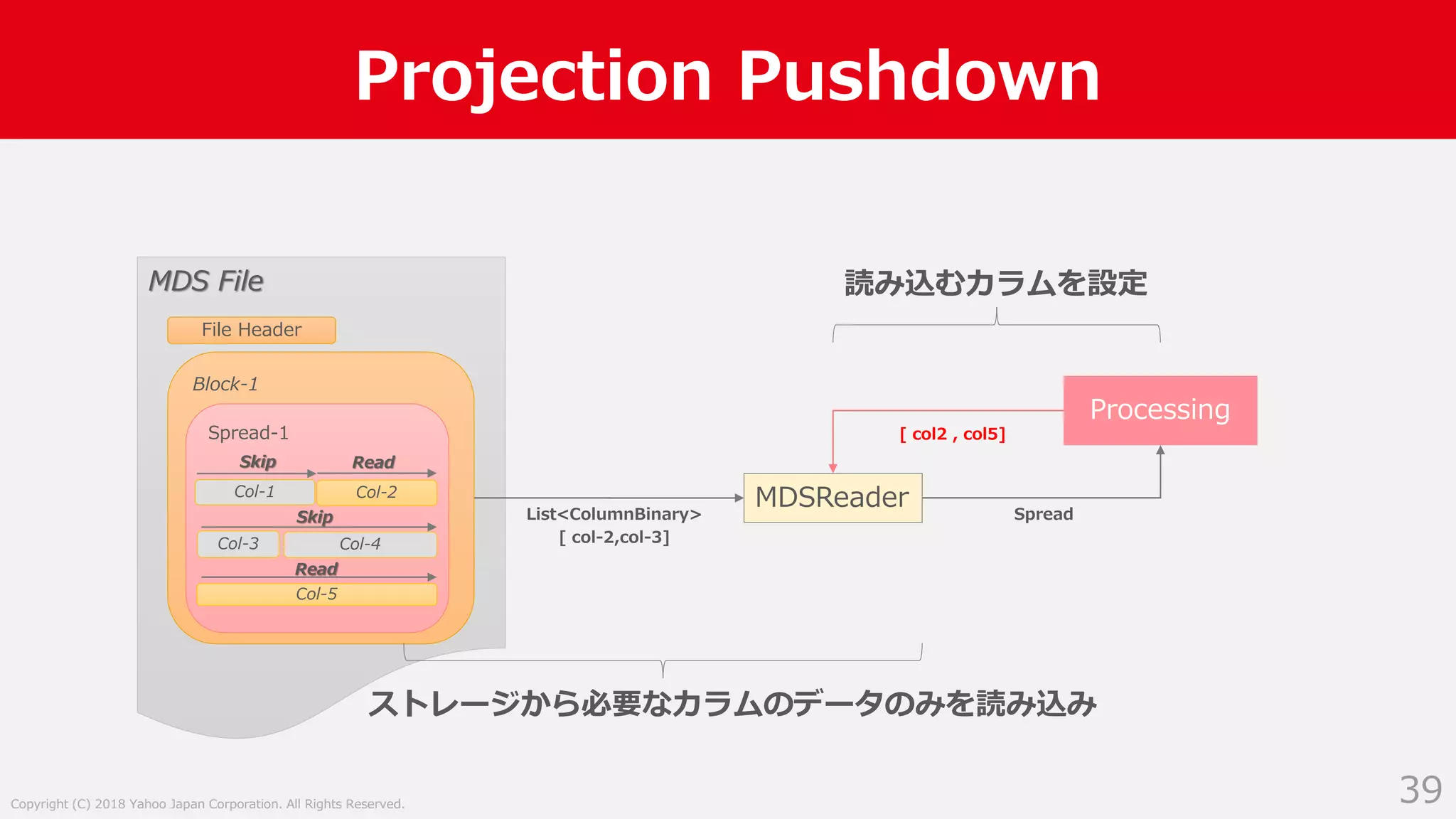

Projection Pushdown
39
MDSReader
Processing
[ col2 , col5]
MDS File
File Header
Block-1
Spread-1
Col-1 Col-2
Col-3 Col-4
Col-5
List<ColumnBinary>
[ col-2,col-3]
Skip Read
Skip
Read
Spread
読み込むカラムを設定
ストレージから必要なカラムのデータのみを読み込み

Predicate Pushdown

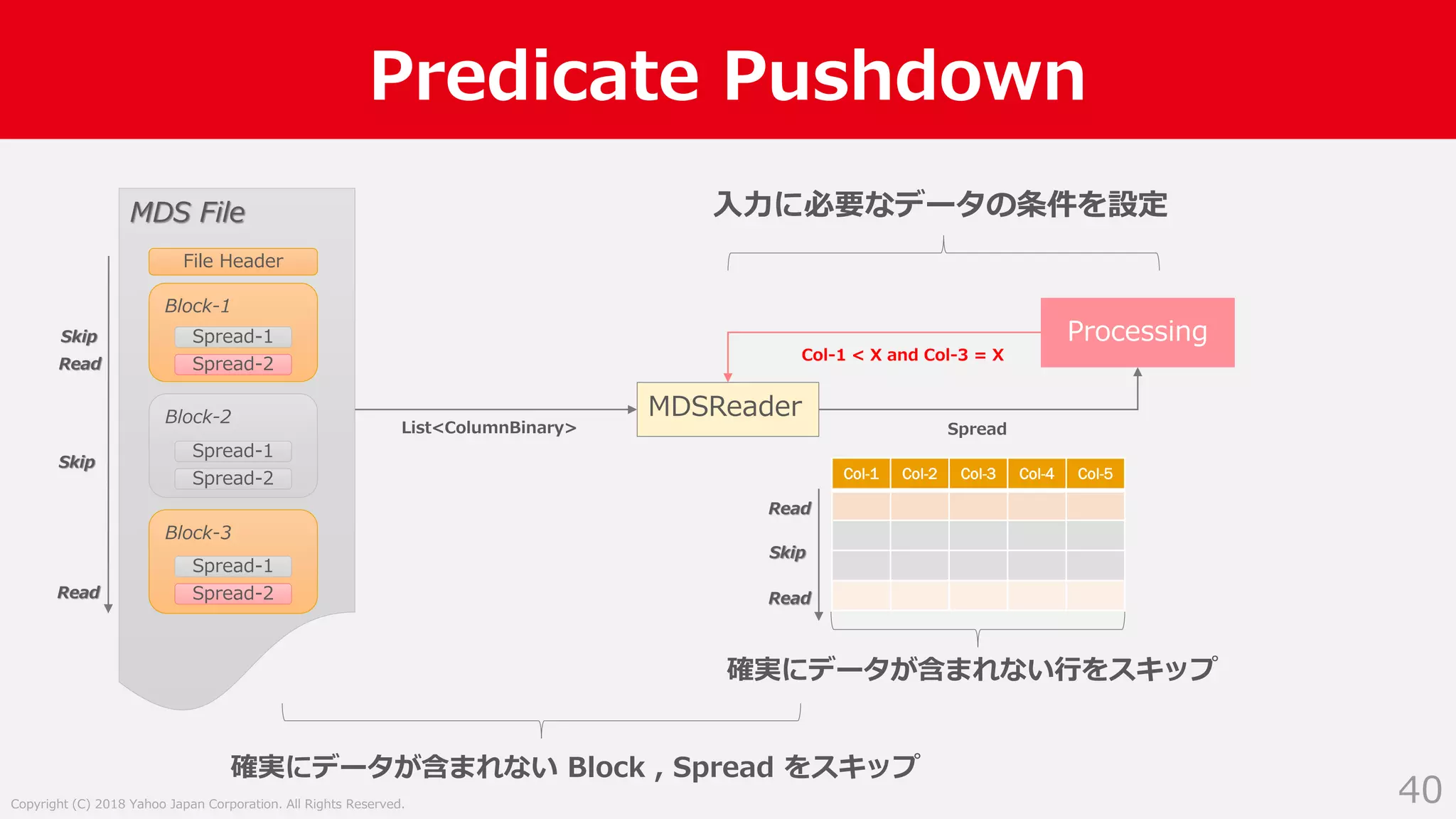

40
MDSReader
Processing
MDS File
File Header
Block-1
Block-2
Block-3
Spread-1
Spread-2
Spread-1
Spread-2
Spread-1
Spread-2
確実にデータが含まれない Block , Spread をスキップ
Spread
Col-1 < X and Col-3 = X
List<ColumnBinary>
Skip
Skip
Read
Read
入力に必要なデータの条件を設定
Col-1 Col-2 Col-3 Col-4 Col-5
Skip
Read
Read
確実にデータが含まれない行をスキップ

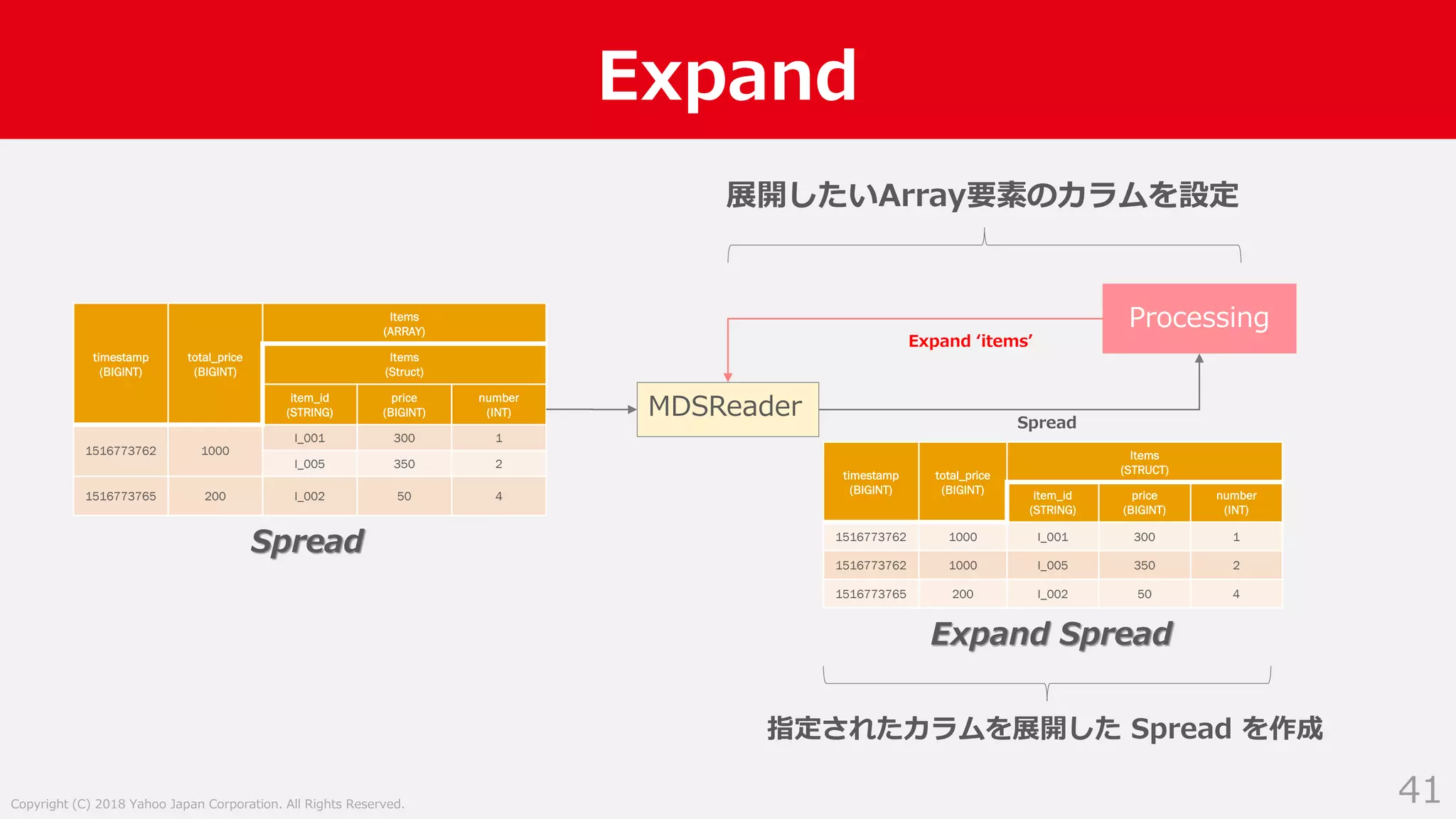

Expand
41
timestamp
(BIGINT)
total_price
(BIGINT)
Items
(STRUCT)
item_id
(STRING)
price
(BIGINT)
number
(INT)
1516773762 1000 I_001 300 1
1516773762 1000 I_005 350 2
1516773765 200 I_002 50 4
MDSReader
Processing
timestamp
(BIGINT)
total_price
(BIGINT)
Items
(ARRAY)
Items
(Struct)
item_id
(STRING)
price
(BIGINT)
number
(INT)
1516773762 1000
I_001 300 1
I_005 350 2
1516773765 200 I_002 50 4
Spread
Expand Spread
Spread
Expand ‘items’
展開したいArray要素のカラムを設定
指定されたカラムを展開した Spread を作成

Flatten

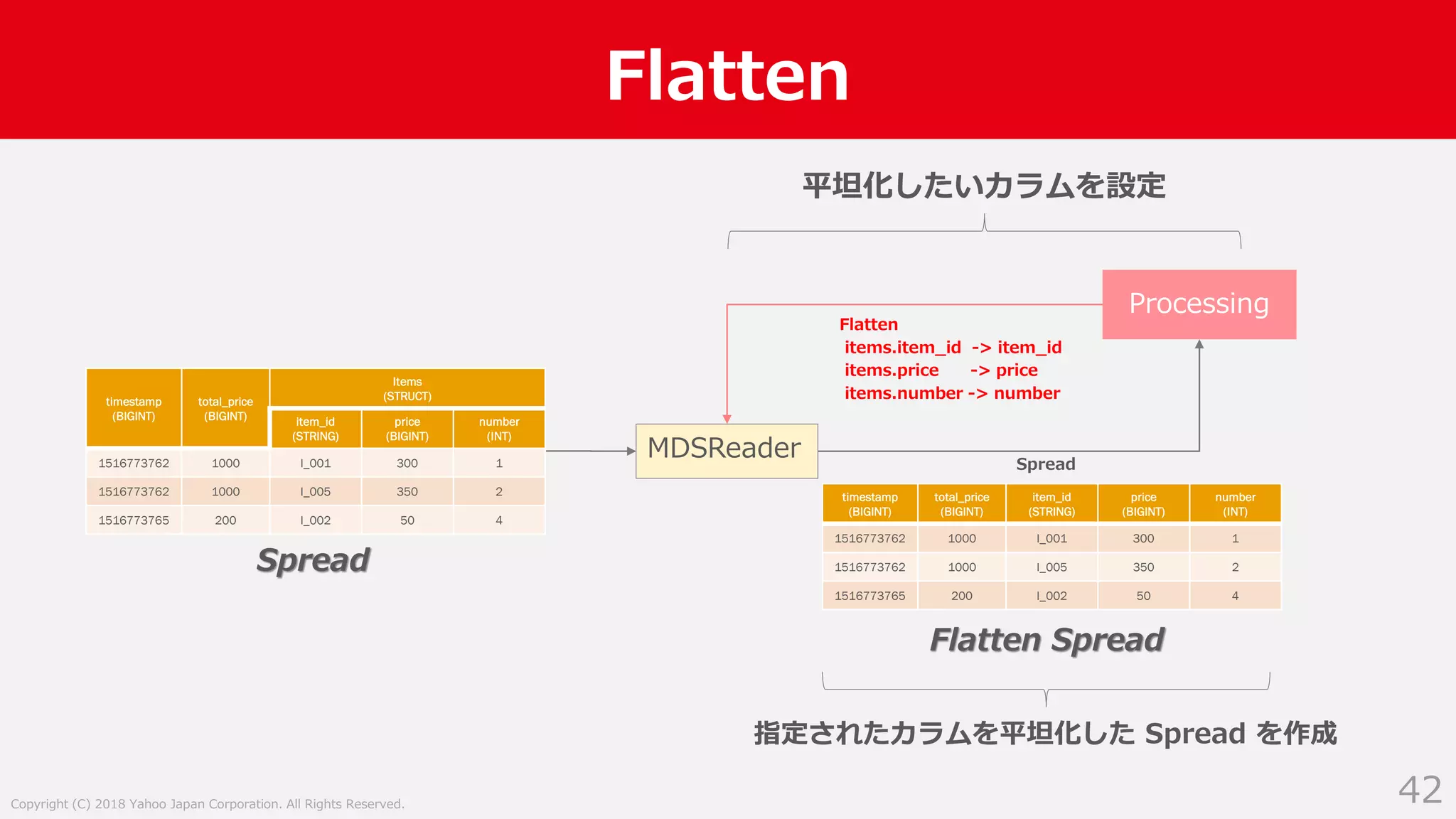

42
timestamp
(BIGINT)
total_price
(BIGINT)
item_id
(STRING)
price
(BIGINT)
number
(INT)
1516773762 1000 I_001 300 1
1516773762 1000 I_005 350 2
1516773765 200 I_002 50 4
MDSReader
Processing
Spread
Flatten Spread
Spread
Flatten
items.item_id -> item_id
items.price -> price
items.number -> number
平坦化したいカラムを設定
指定されたカラムを平坦化した Spread を作成
timestamp
(BIGINT)
total_price
(BIGINT)
Items
(STRUCT)
item_id
(STRING)
price
(BIGINT)
number
(INT)
1516773762 1000 I_001 300 1
1516773762 1000 I_005 350 2
1516773765 200 I_002 50 4

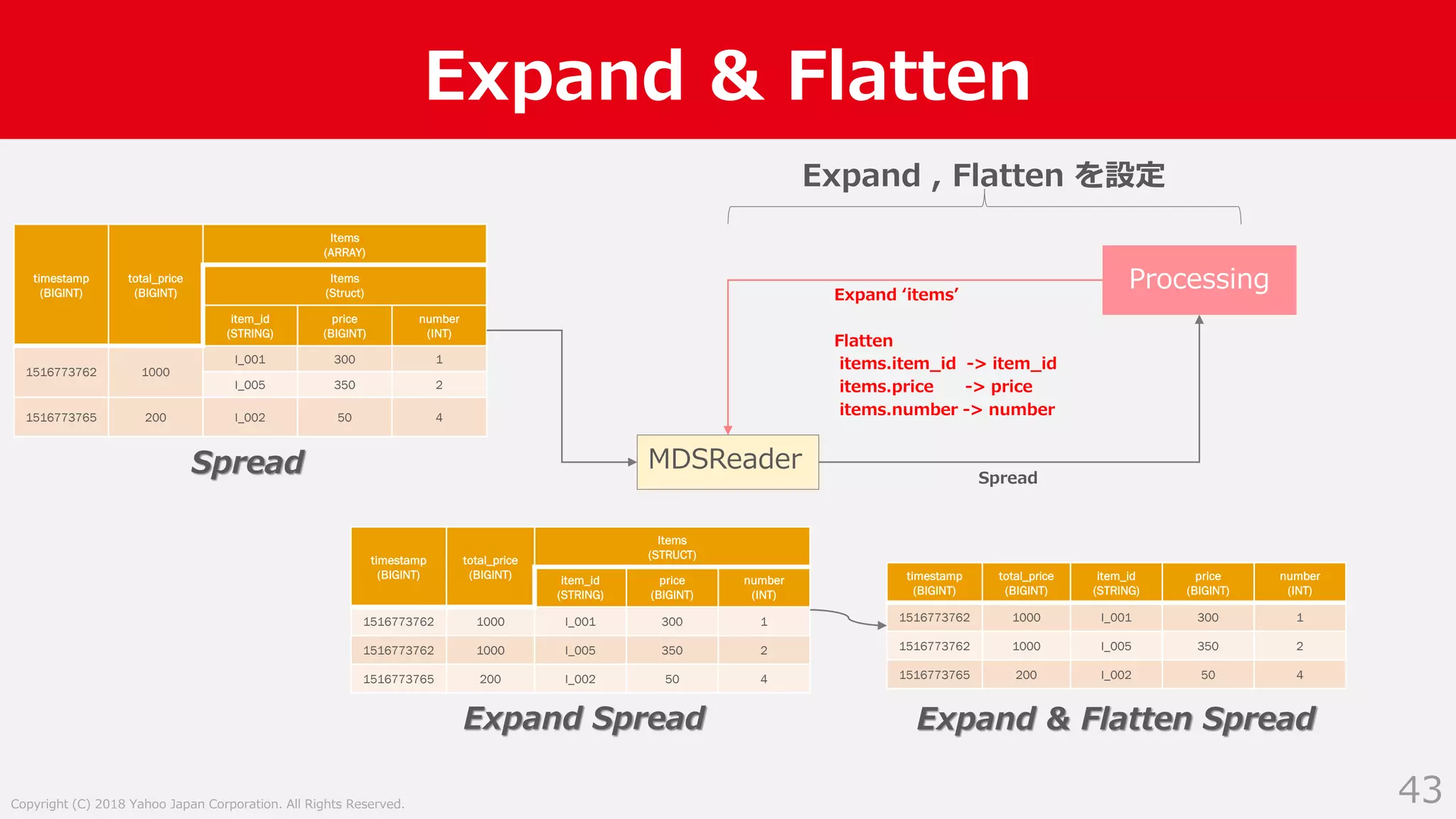

Expand & Flatten
43
timestamp
(BIGINT)
total_price
(BIGINT)
Items
(STRUCT)
item_id
(STRING)
price
(BIGINT)
number
(INT)
1516773762 1000 I_001 300 1
1516773762 1000 I_005 350 2
1516773765 200 I_002 50 4
MDSReader
Processingtimestamp
(BIGINT)
total_price
(BIGINT)
Items
(ARRAY)
Items
(Struct)
item_id
(STRING)
price
(BIGINT)
number
(INT)
1516773762 1000
I_001 300 1
I_005 350 2
1516773765 200 I_002 50 4
Spread Spread
Expand , Flatten を設定
timestamp
(BIGINT)
total_price
(BIGINT)
item_id
(STRING)
price
(BIGINT)
number
(INT)
1516773762 1000 I_001 300 1
1516773762 1000 I_005 350 2
1516773765 200 I_002 50 4
Expand & Flatten Spread
Expand ‘items’
Flatten
items.item_id -> item_id
items.price -> price
items.number -> number
Expand Spread

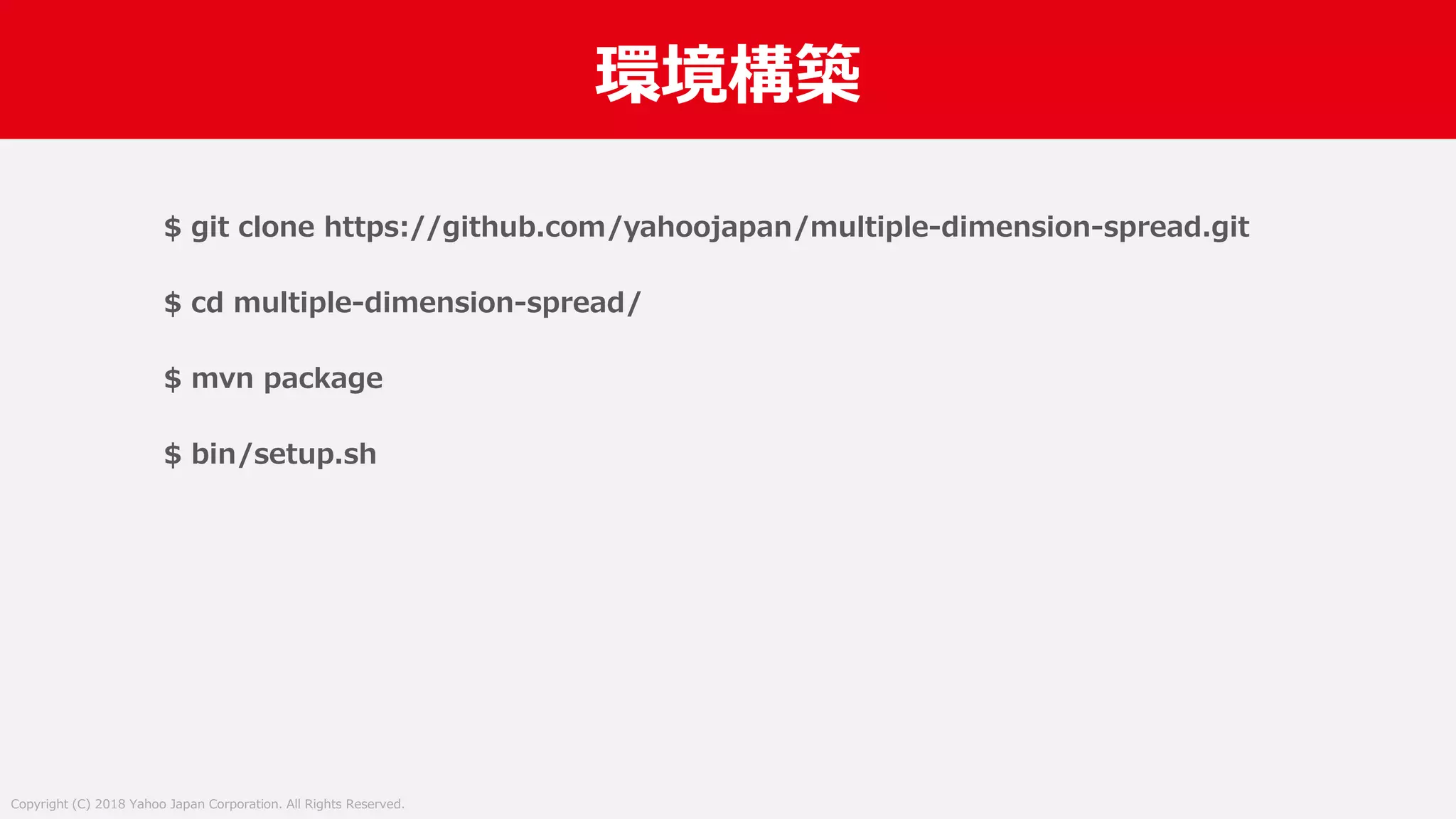

チュートリアル

環境構築
$ git clone https://github.com/yahoojapan/multiple-dimension-spread.git
$ cd multiple-dimension-spread/
$ mvn package
$ bin/setup.sh

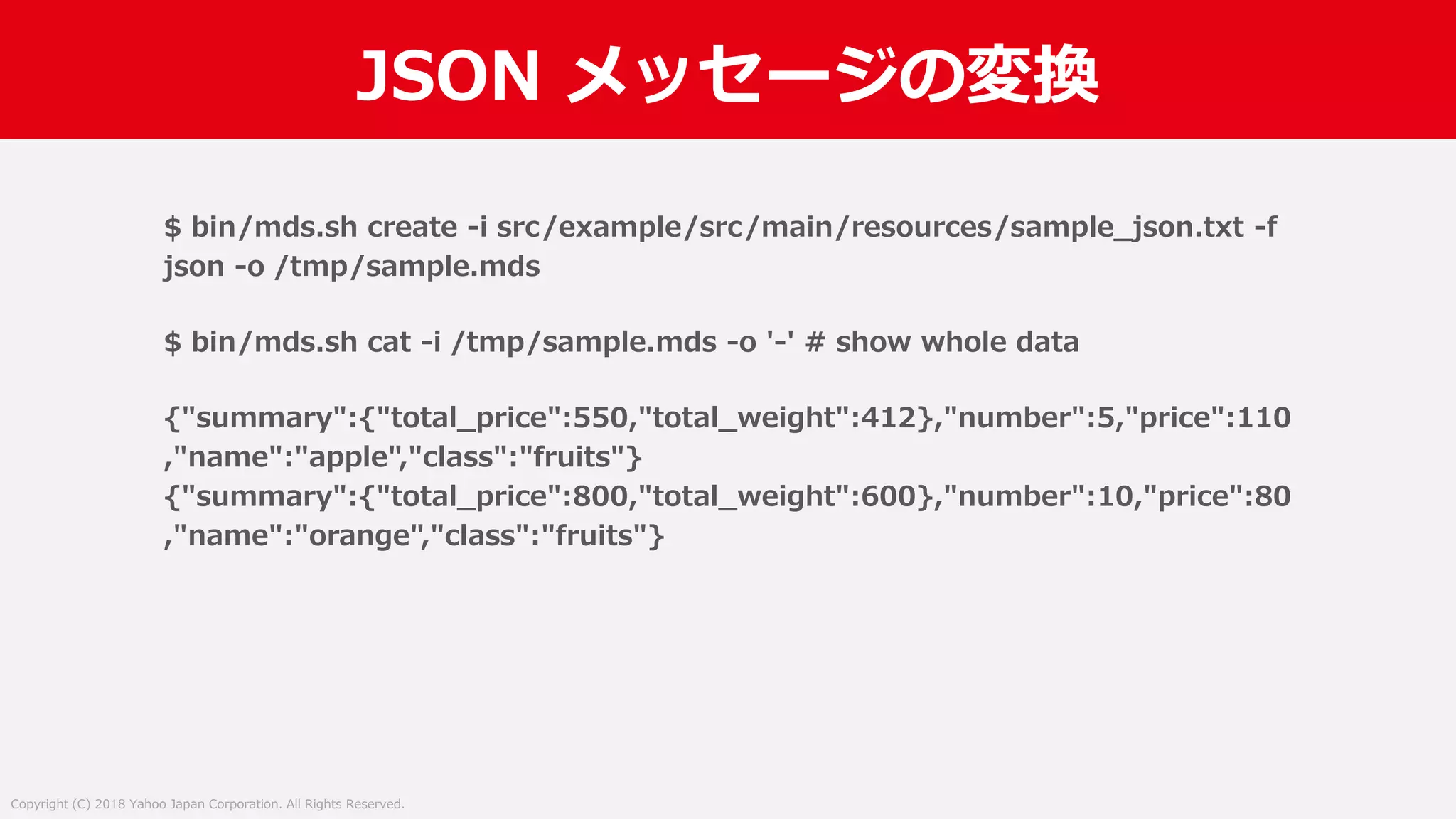

JSON メッセージの変換
$ bin/mds.sh create -i src/example/src/main/resources/sample_json.txt -f
json -o /tmp/sample.mds
$ bin/mds.sh cat -i /tmp/sample.mds -o '-' # show whole data
{"summary":{"total_price":550,"total_weight":412},"number":5,"price":110
,"name":"apple","class":"fruits"}
{"summary":{"total_price":800,"total_weight":600},"number":10,"price":80
,"name":"orange","class":"fruits"}

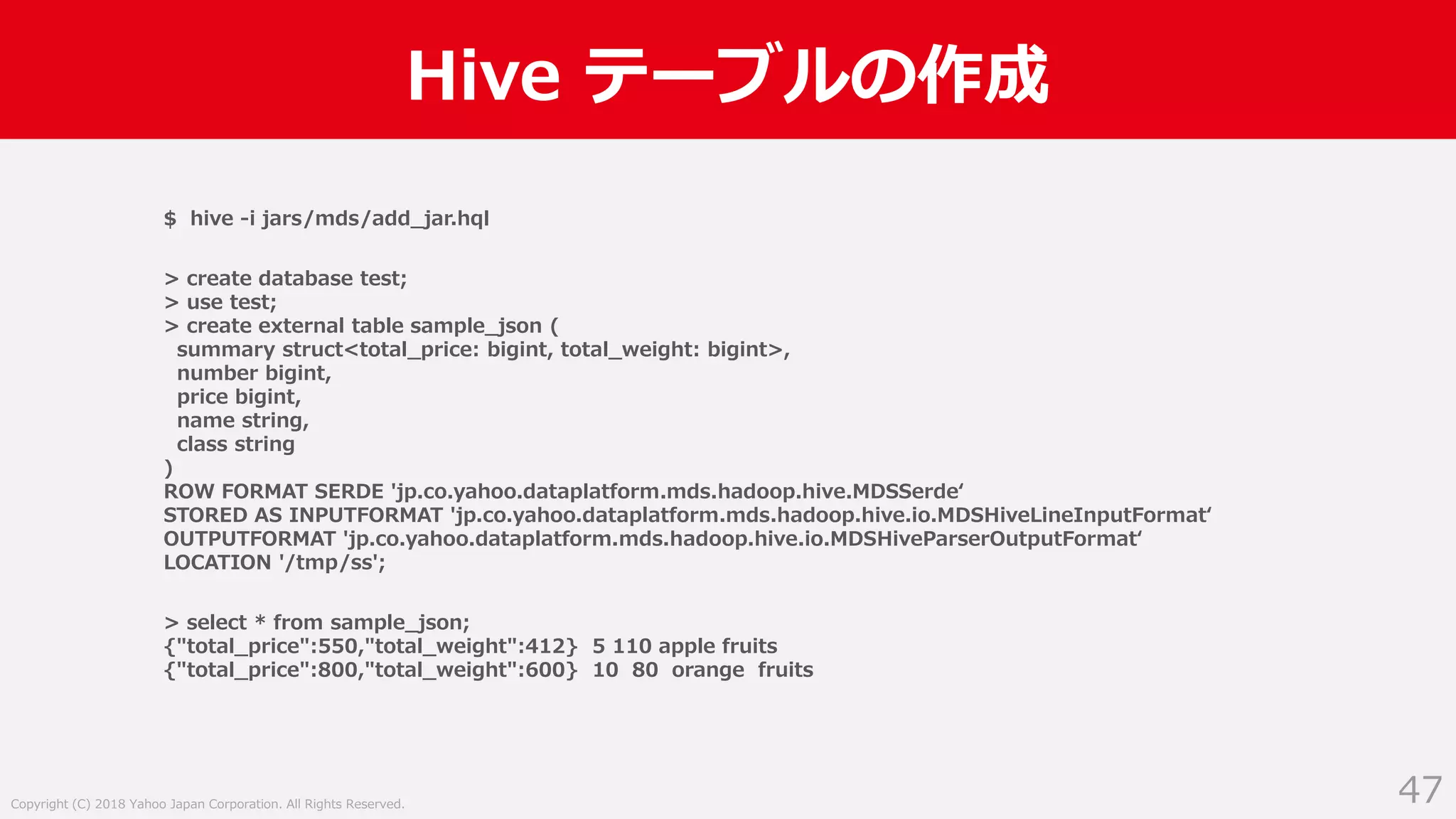

Hive テーブルの作成
47
$ hive -i jars/mds/add_jar.hql
> create database test;
> use test;
> create external table sample_json (
summary struct<total_price: bigint, total_weight: bigint>,
number bigint,
price bigint,
name string,
class string
)
ROW FORMAT SERDE 'jp.co.yahoo.dataplatform.mds.hadoop.hive.MDSSerde‘
STORED AS INPUTFORMAT 'jp.co.yahoo.dataplatform.mds.hadoop.hive.io.MDSHiveLineInputFormat‘
OUTPUTFORMAT 'jp.co.yahoo.dataplatform.mds.hadoop.hive.io.MDSHiveParserOutputFormat‘
LOCATION '/tmp/ss';
> select * from sample_json;
{"total_price":550,"total_weight":412} 5 110 apple fruits
{"total_price":800,"total_weight":600} 10 80 orange fruits

開発状況

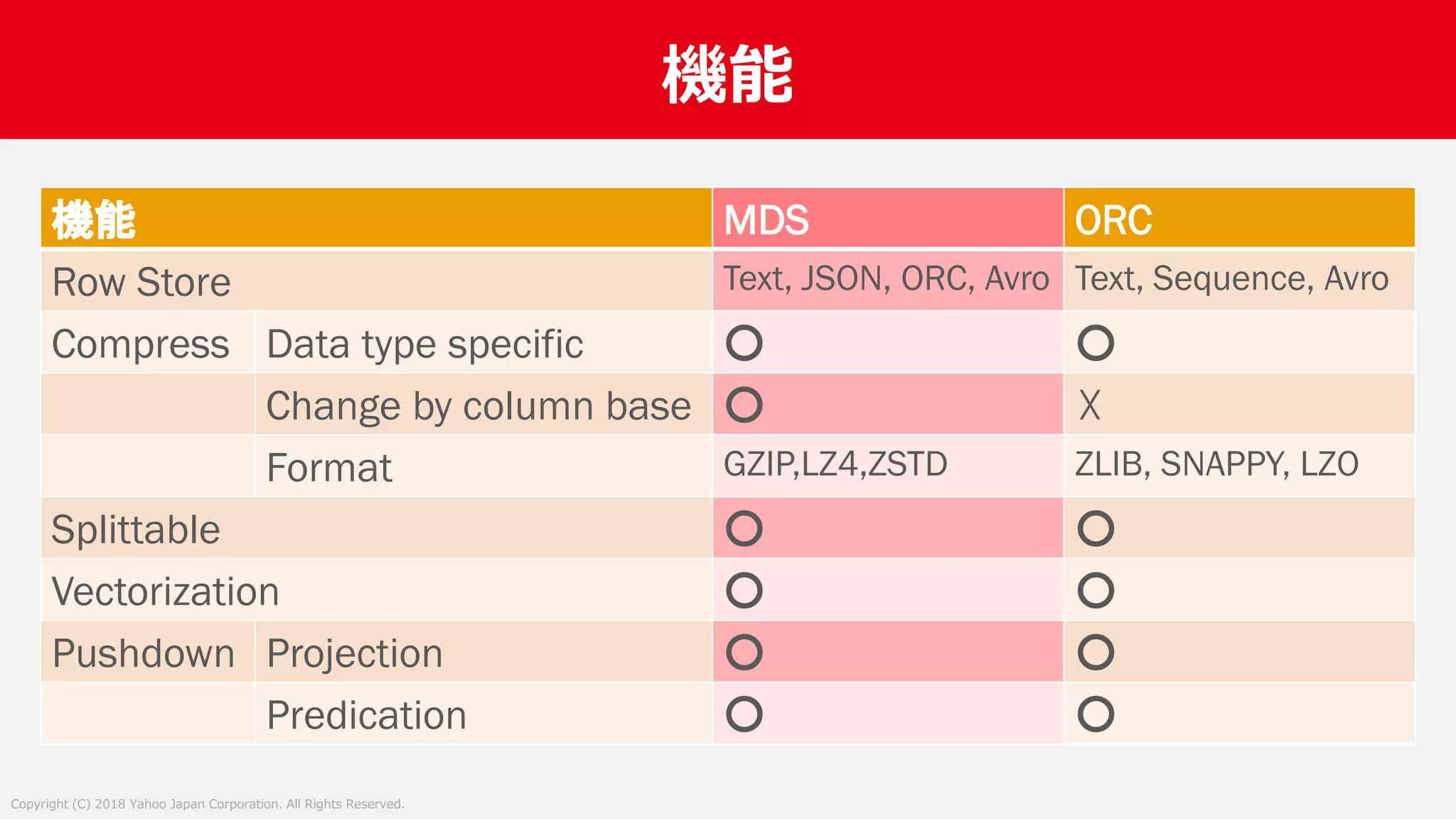

機能
機能 MDS ORC
Row Store Text, JSON, ORC, Avro Text, Sequence, Avro
Compress Data type specific ○ ○
Change by column base ○ ☓
Format GZIP,LZ4,ZSTD ZLIB, SNAPPY, LZO
Splittable ○ ○
Vectorization ○ ○
Pushdown Projection ○ ○
Predication ○ ○

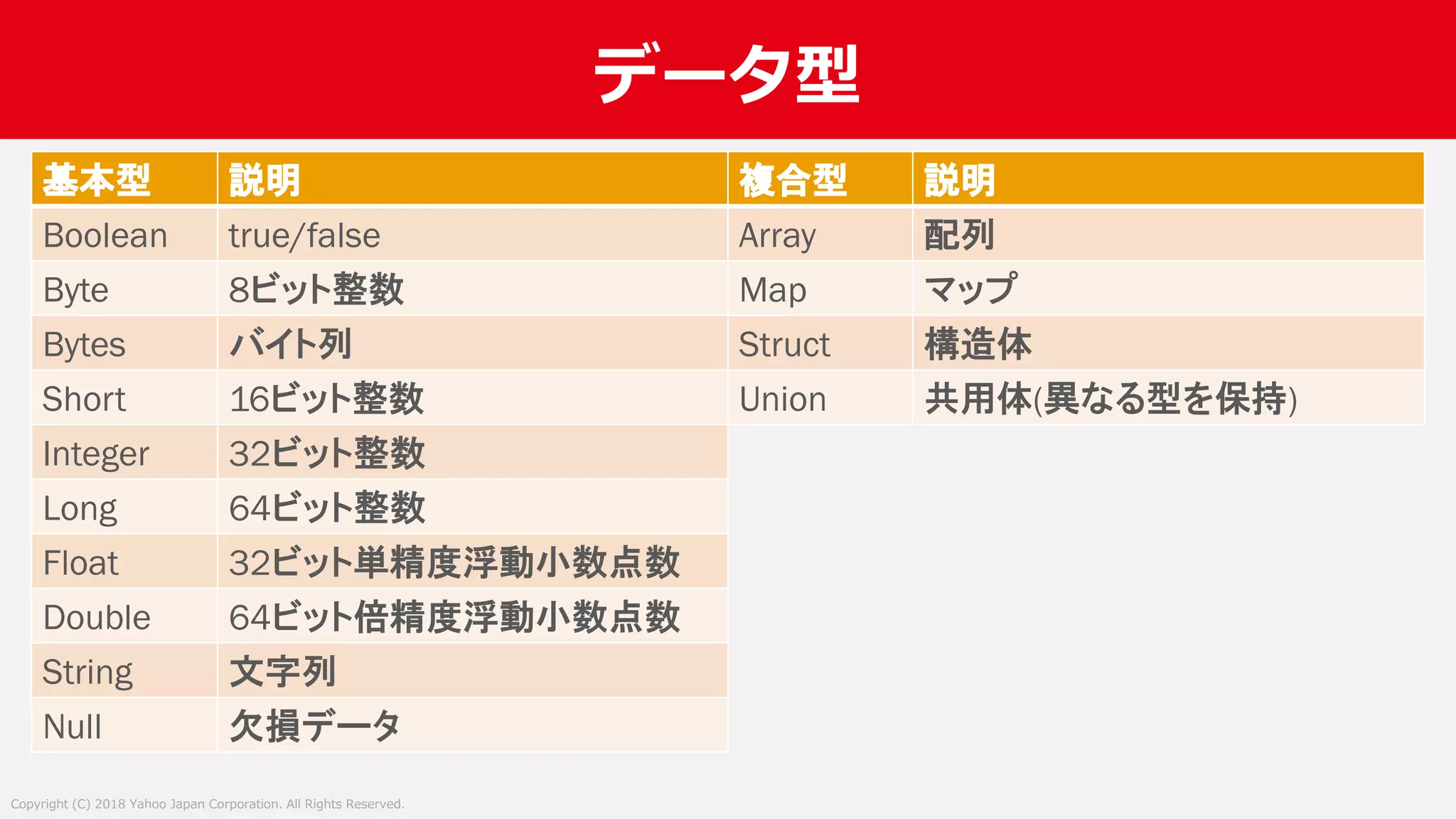

データ型
基本型説明
Boolean true/false
Byte 8ビット整数
Bytes バイト列
Short 16ビット整数
Integer 32ビット整数
Long 64ビット整数
Float 32ビット単精度浮動小数点数
Double 64ビット倍精度浮動小数点数
String 文字列
Null 欠損データ
複合型説明
Array 配列
Map マップ
Struct 構造体
Union 共用体(異なる型を保持)

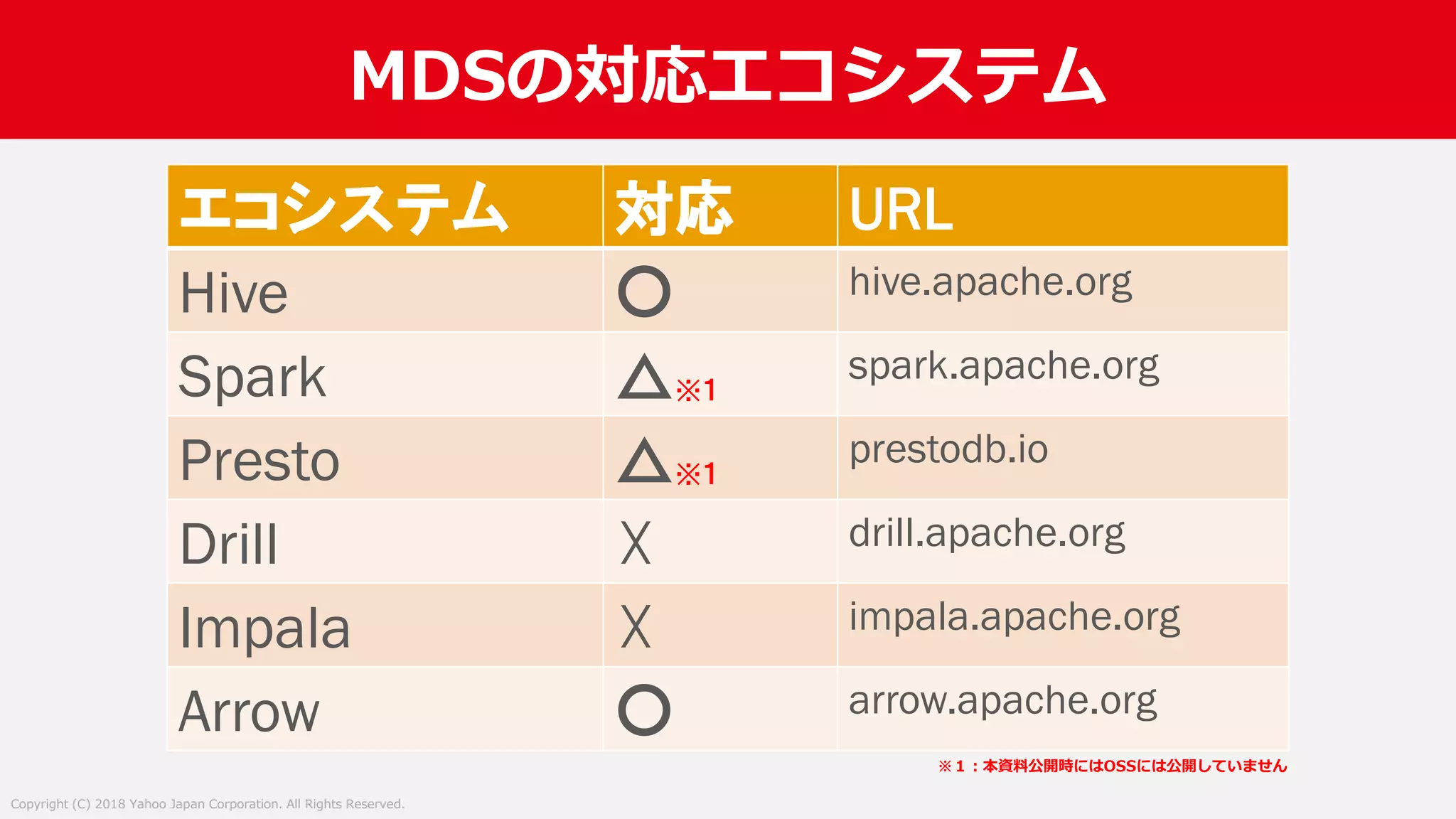

MDSの対応エコシステム
エコシステム対応 URL
Hive ○ hive.apache.org
Spark △※１
spark.apache.org
Presto △※１
prestodb.io
Drill ☓ drill.apache.org
Impala ☓ impala.apache.org
Arrow ○ arrow.apache.org
※１：本資料公開時にはOSSには公開していません

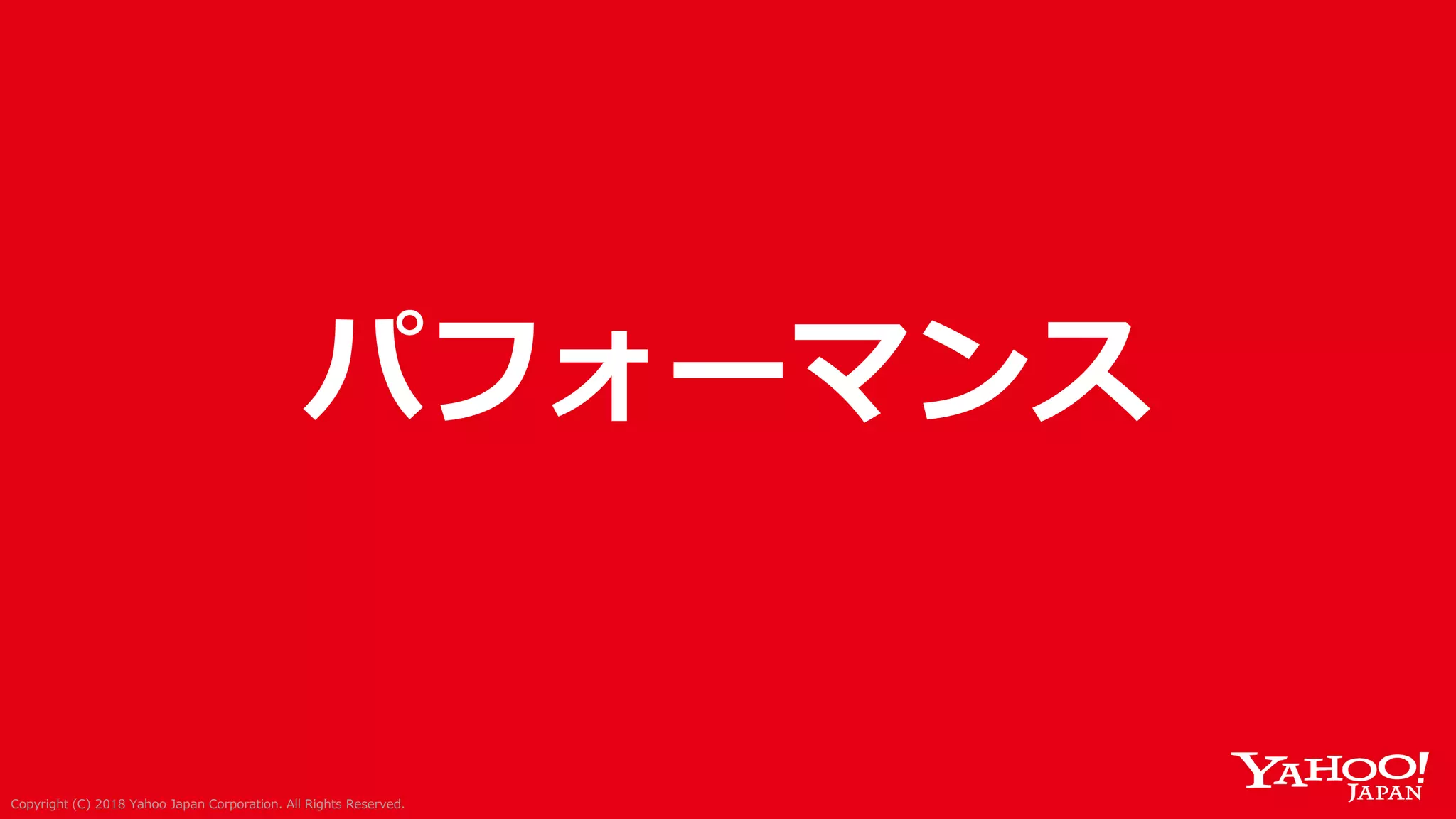

パフォーマンス

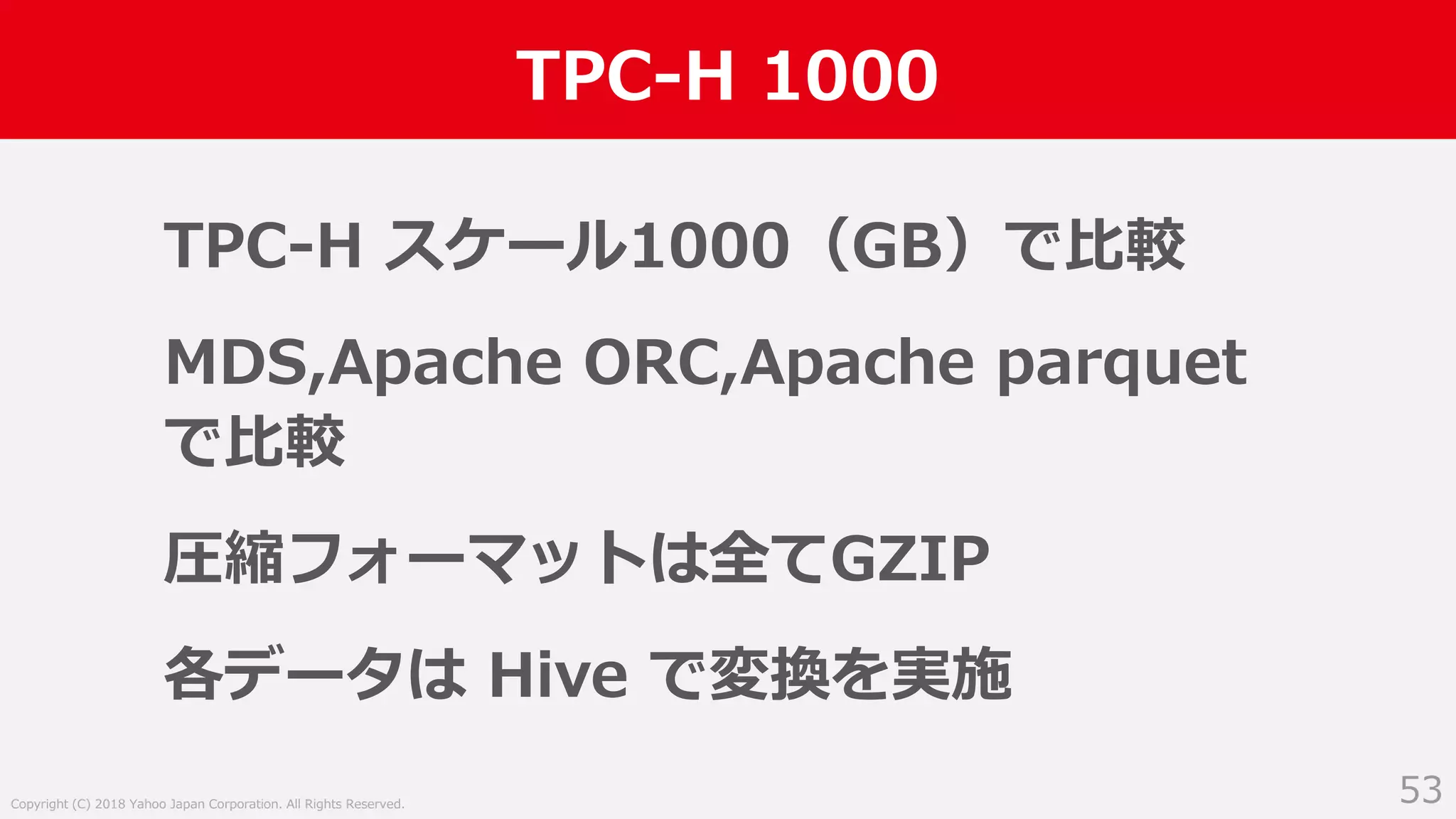

TPC-H 1000
53
TPC-H スケール1000（GB）で比較
MDS,Apache ORC,Apache parquet
で比較
圧縮フォーマットは全てGZIP
各データは Hive で変換を実施

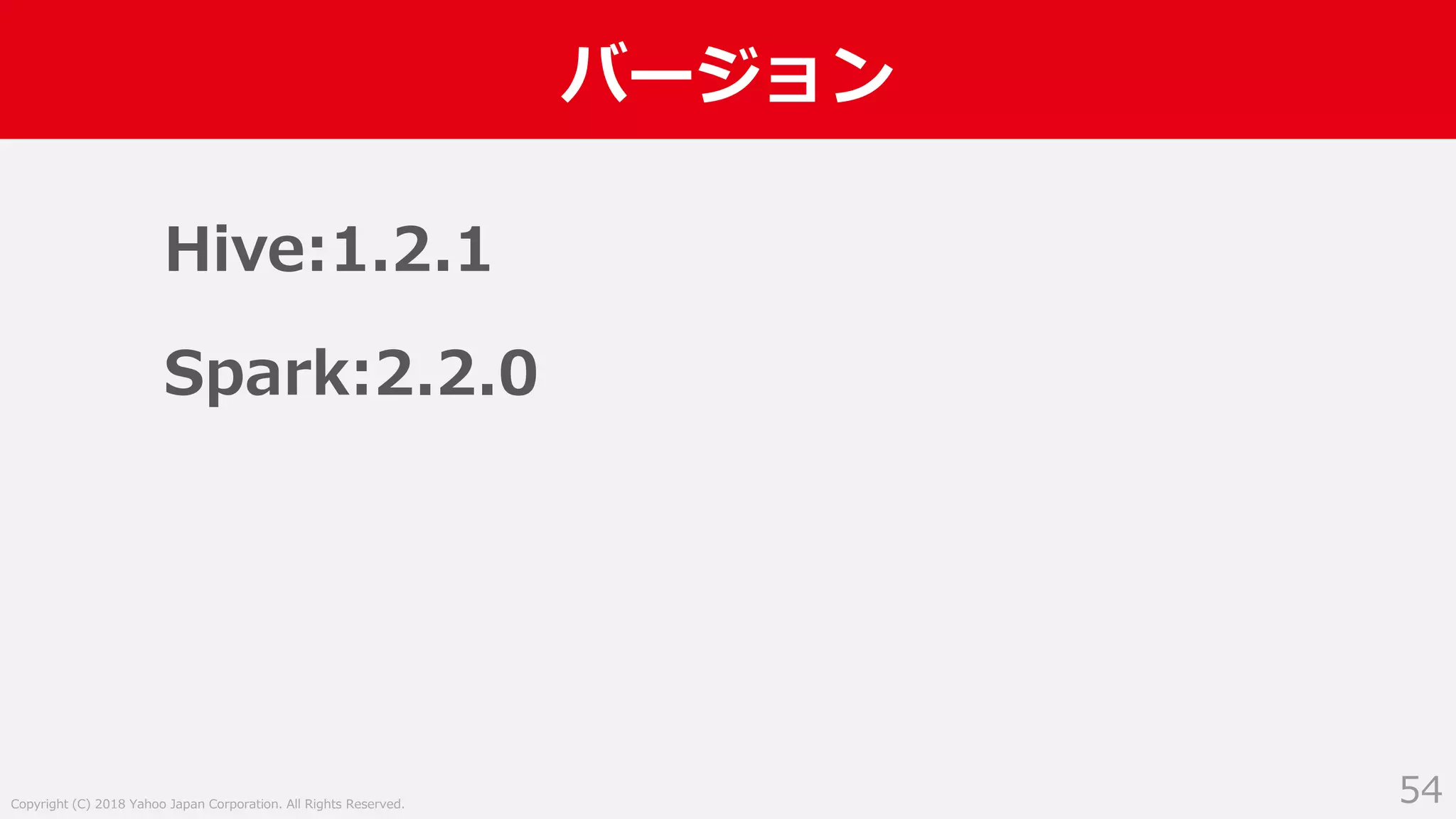

バージョン
54
Hive:1.2.1
Spark:2.2.0

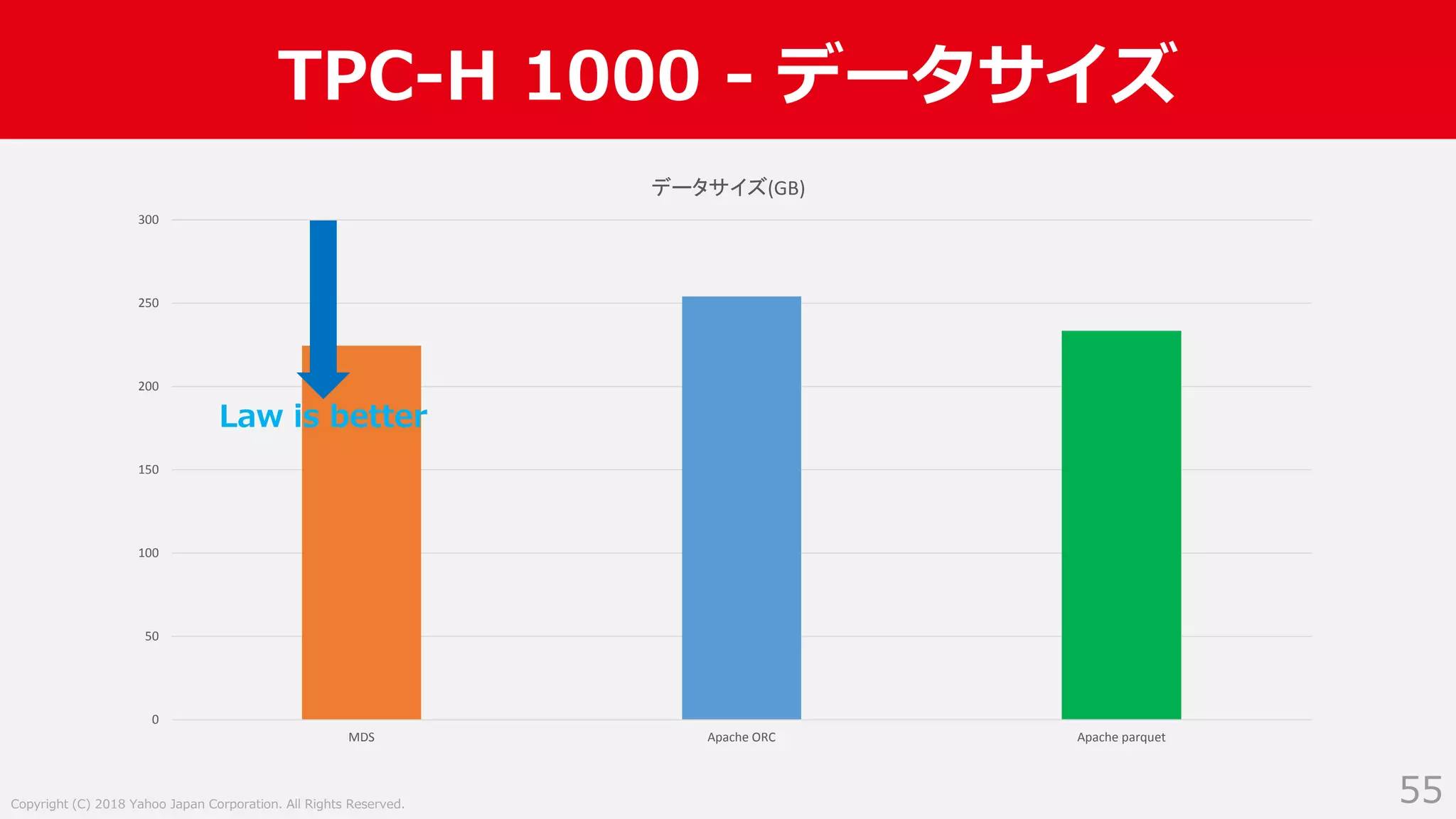

TPC-H 1000 - データサイズ
55
0
50
100
150
200
250
300
MDS Apache ORC Apache parquet
データサイズ(GB)
Law is better

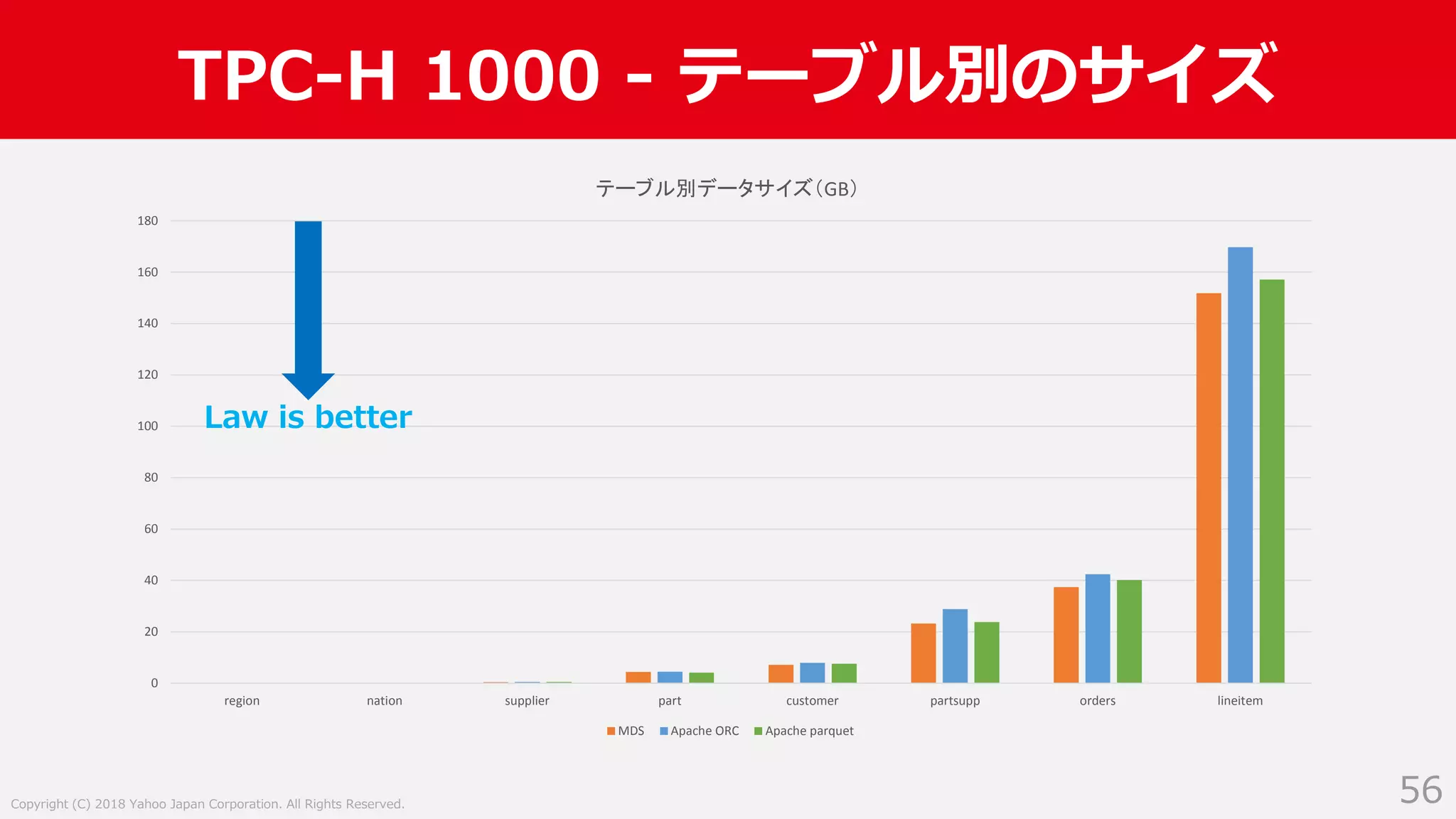

TPC-H 1000 - テーブル別のサイズ
56
0
20
40
60
80
100
120
140
160
180
region nation supplier part customer partsupp orders lineitem
テーブル別データサイズ（GB）
Law is better

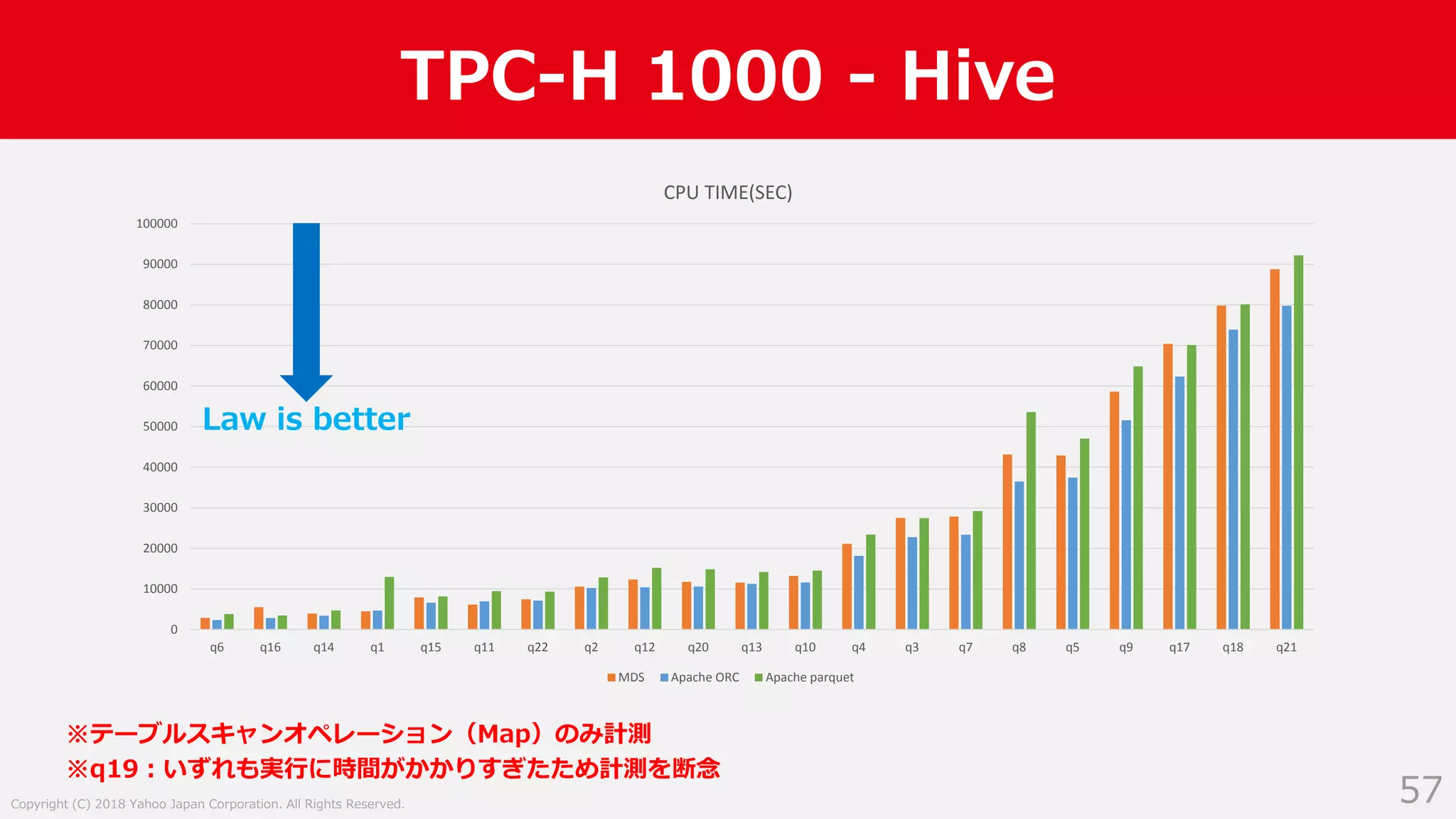

TPC-H 1000 - Hive
57
※テーブルスキャンオペレーション（Map）のみ計測
※q19：いずれも実行に時間がかかりすぎたため計測を断念
0
10000
20000
30000
40000
50000
60000
70000
80000
90000
100000
q6 q16 q14 q1 q15 q11 q22 q2 q12 q20 q13 q10 q4 q3 q7 q8 q5 q9 q17 q18 q21
CPU TIME(SEC)
Law is better

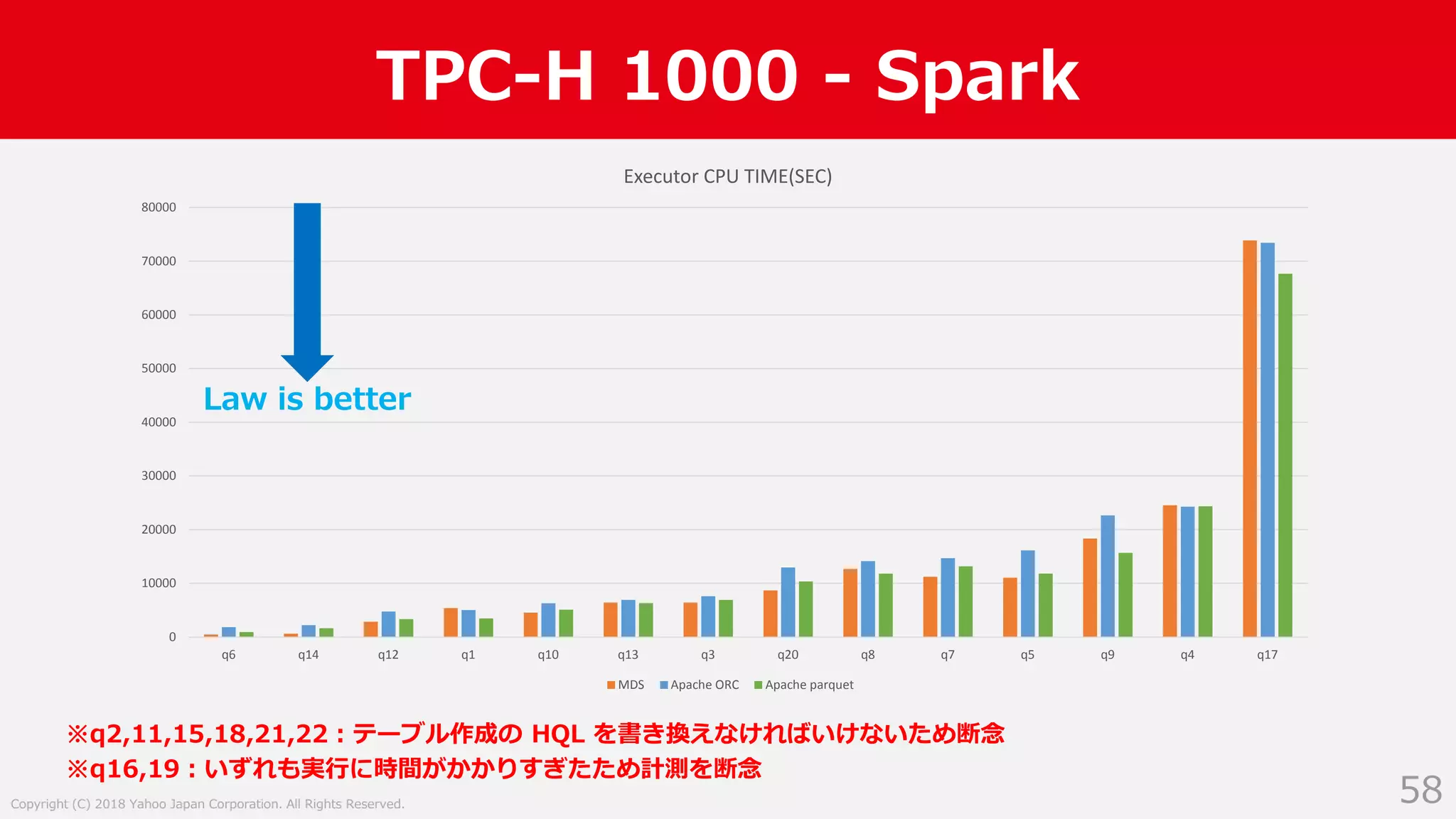

TPC-H 1000 - Spark
58
0
10000
20000
30000
40000
50000
60000
70000
80000
q6 q14 q12 q1 q10 q13 q3 q20 q8 q7 q5 q9 q4 q17
Executor CPU TIME(SEC)
※q2,11,15,18,21,22：テーブル作成の HQL を書き換えなければいけないため断念
※q16,19：いずれも実行に時間がかかりすぎたため計測を断念
Law is better

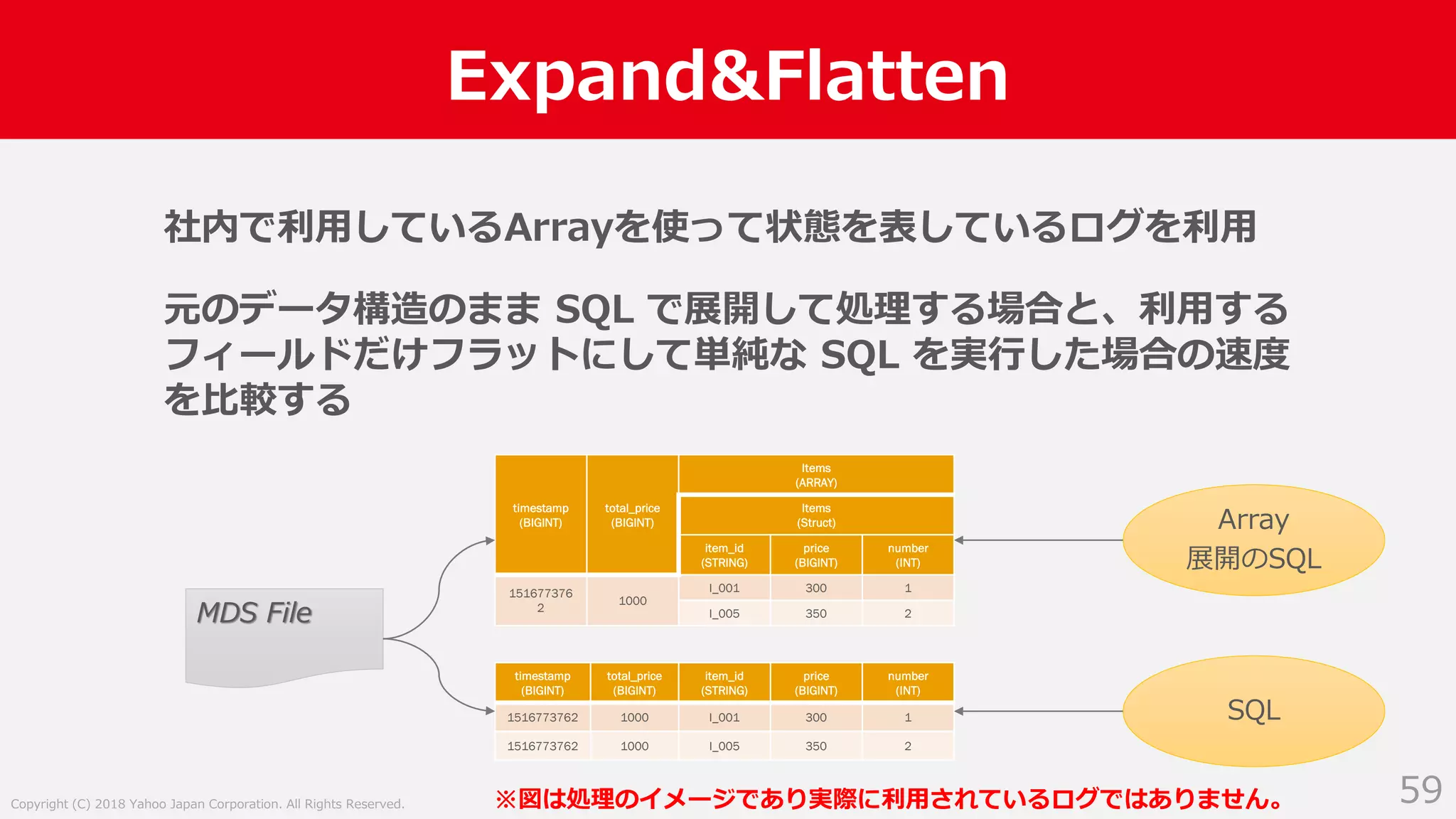

Expand&Flatten
59
社内で利用しているArrayを使って状態を表しているログを利用
元のデータ構造のまま SQL で展開して処理する場合と、利用する
フィールドだけフラットにして単純な SQL を実行した場合の速度
を比較する
timestamp
(BIGINT)
total_price
(BIGINT)
Items
(ARRAY)
Items
(Struct)
item_id
(STRING)
price
(BIGINT)
number
(INT)
151677376
2
1000
I_001 300 1
I_005 350 2
timestamp
(BIGINT)
total_price
(BIGINT)
item_id
(STRING)
price
(BIGINT)
number
(INT)
1516773762 1000 I_001 300 1
1516773762 1000 I_005 350 2
Array
展開のSQL
SQL
MDS File
※図は処理のイメージであり実際に利用されているログではありません。

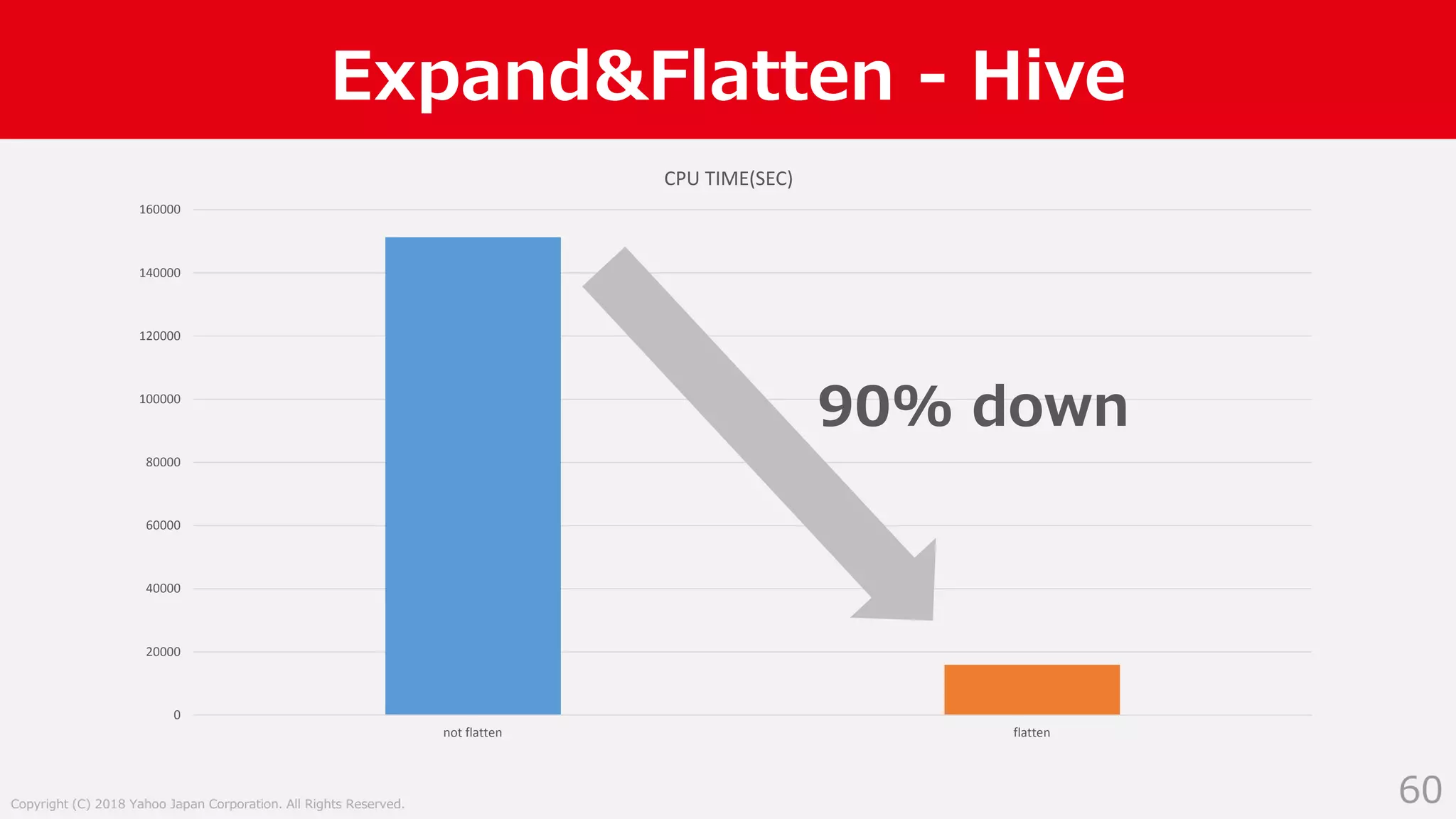

Expand&Flatten - Hive
60
0
20000
40000
60000
80000
100000
120000
140000
160000
not flatten flatten
CPU TIME(SEC)
90% down

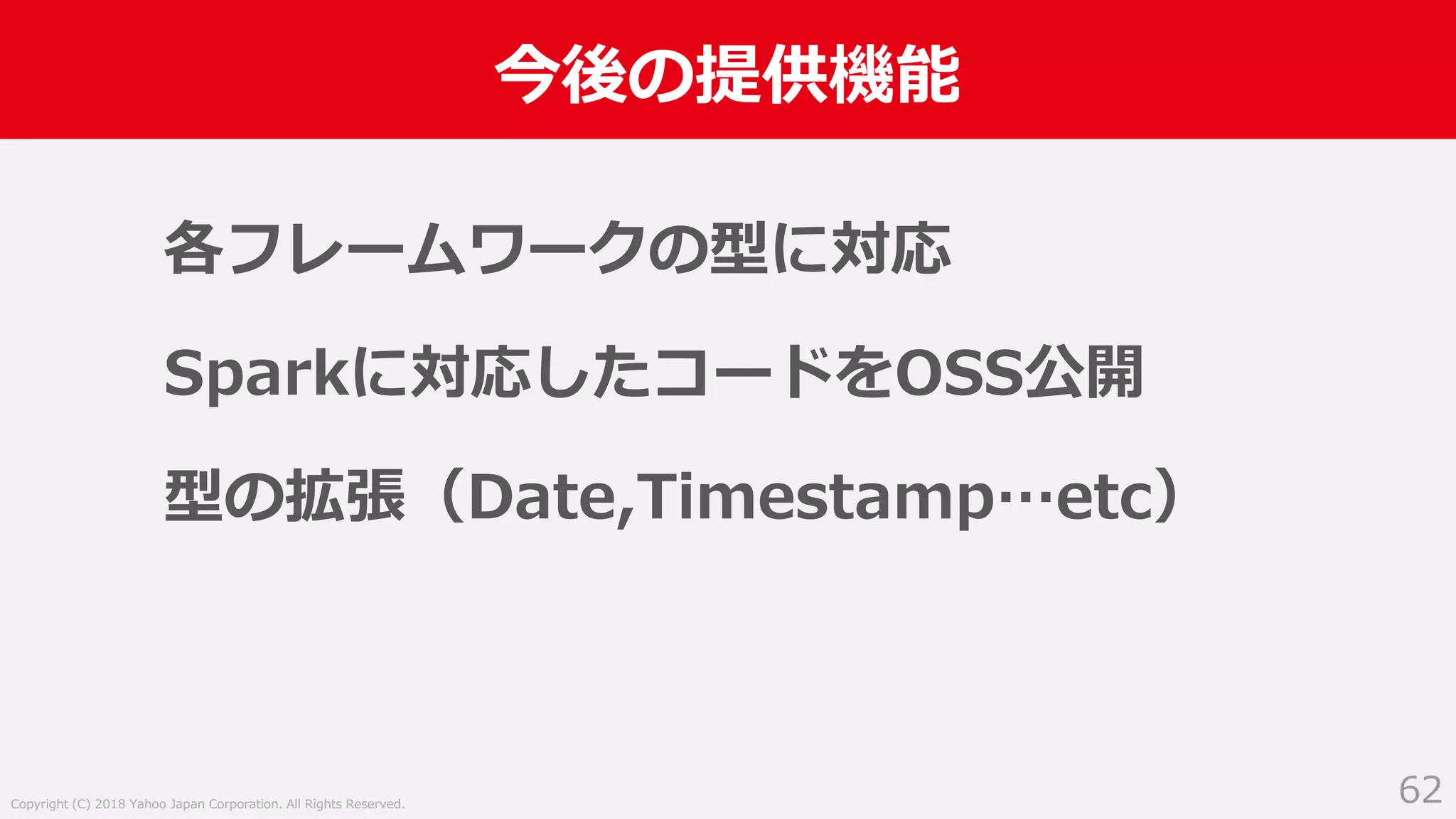

今後の予定

今後の提供機能
62
各フレームワークの型に対応
Sparkに対応したコードをOSS公開
型の拡張（Date,Timestamp…etc）

パフォーマンス
63
ベンチマークの整備
Write処理の効率化

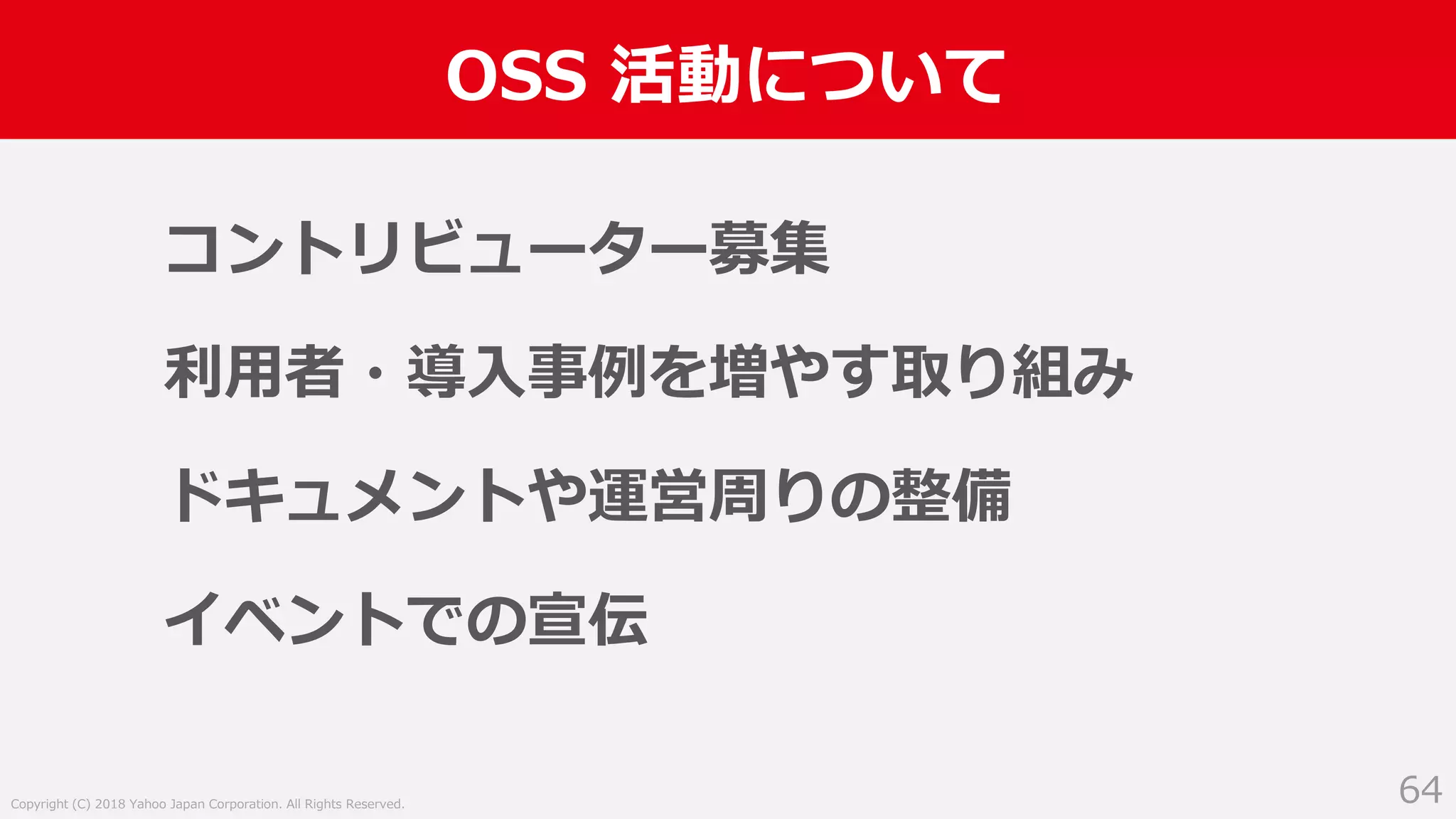

OSS 活動について
64
コントリビューター募集
利用者・導入事例を増やす取り組み
ドキュメントや運営周りの整備
イベントでの宣伝

まとめ
65

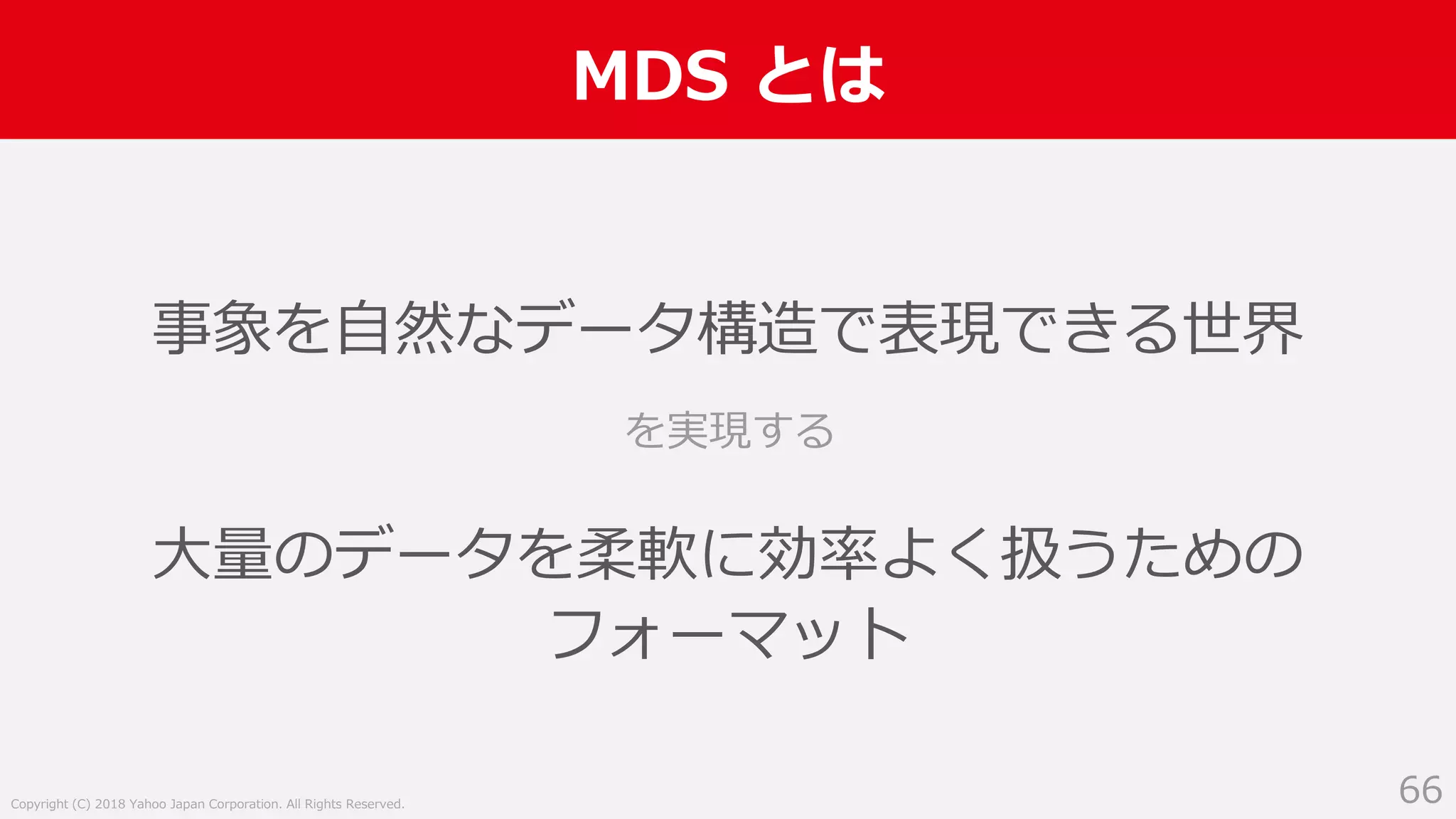

MDS とは
66
事象を自然なデータ構造で表現できる世界
大量のデータを柔軟に効率よく扱うための
フォーマット
を実現する

Multiple Dimension Spreadのご紹介

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Similar to Multiple Dimension Spreadのご紹介

Similar to Multiple Dimension Spreadのご紹介 (20)

More from Yahoo!デベロッパーネットワーク

More from Yahoo!デベロッパーネットワーク (20)

Recently uploaded

Recently uploaded (10)

Multiple Dimension Spreadのご紹介
